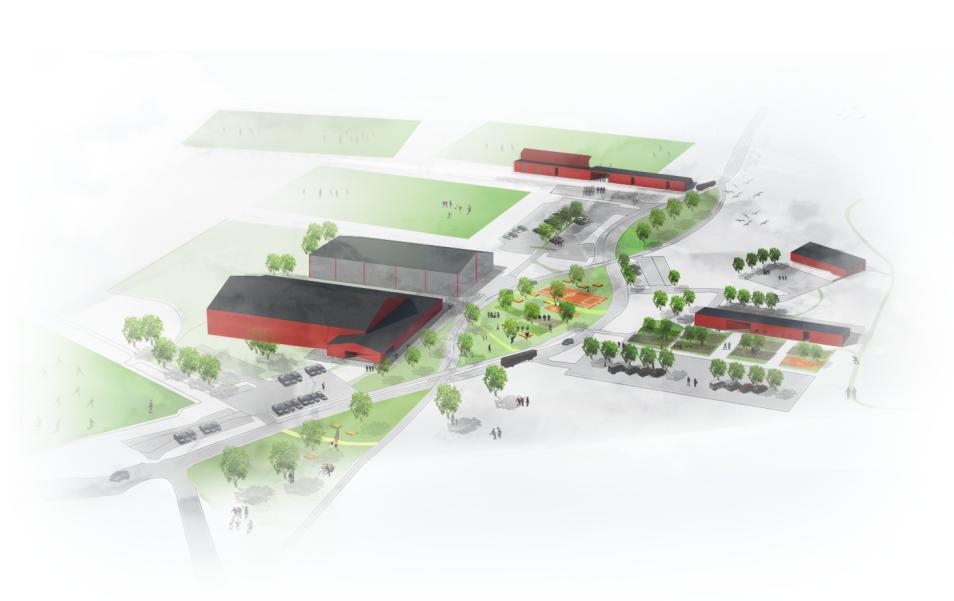

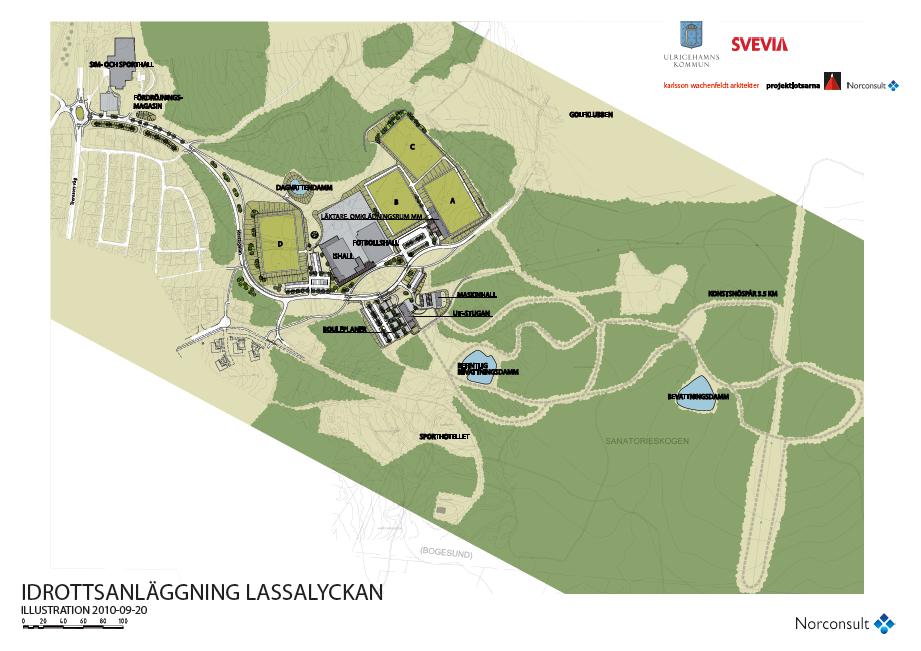

2 Idrottsanläggning Lassalyckan Ett idrotts- & rekreationsområde för alla, från motionär till elit! projektlotsarna 2

3 Konstsnöanläggningen Maskinhall Pumphus Rörsystem för vatten & luft Snökanoner Dammar Funktion Ekonomi Underleverantörer 3

4 4

5 5

6 6

7 Maskinhallen Cirka 310 kvm BTA Förvaring av pistmaskin, skotrar, slangar och annan utrustning Kompressor (kapacitet 28 m 3 per minut vid 7 bars tryck, effektbehov 160 kw) med efterkylare (kyler 35 m 3 tryckluft) Kompressor (kapacitet 17 m 3 per minut vid 7 bars tryck, effektbehov 75 kw ) med efterkylare Bygglov den 6 september

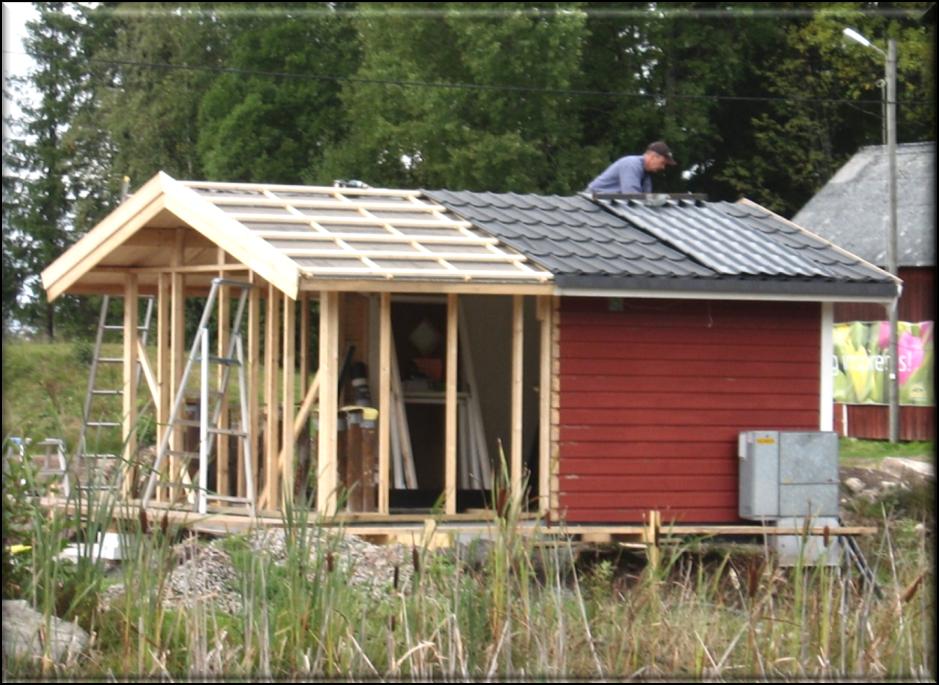

8 Pumphuset Härifrån pumpas vattnet ut i vattenrören. 17 kvm BTA 2 st högtryckspumpar (kapacitet liter vatten per minut vid 26 bars arbetstryck per pump, motoreffekt 90 kw) Utrustning för mjukstart med vaktfunktion (skydd mot torrkörning och varmgång) Bygglov tillbyggnad den 15 september

Rörsystem för vatten & luft Fem slingor, 3 100 meter, 0,3-1 meters djup Vattenrör, varmförsinkat stålrör, 4 tum Tryckluftsrör, polyeten, 90/125 mm 63 st

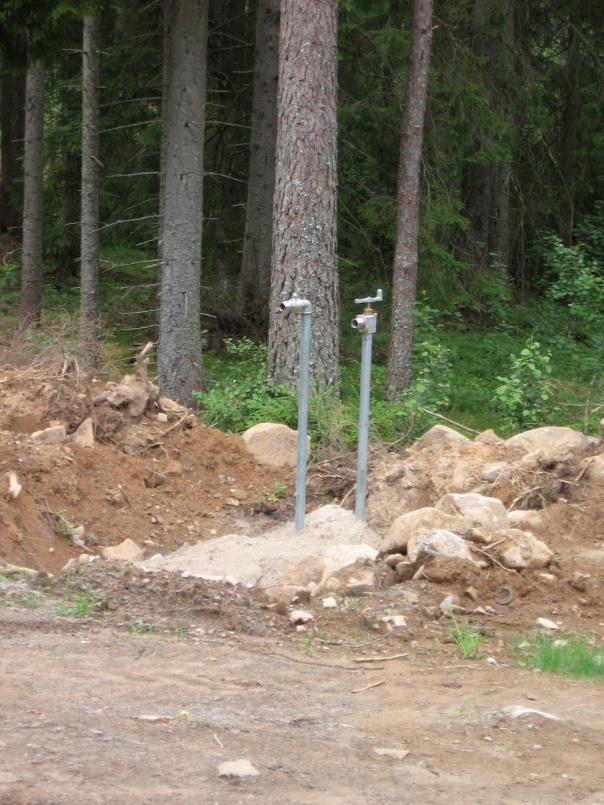

9 Rörsystem för vatten & luft Fem slingor, meter, 0,3-1 meters djup Vattenrör, varmförsinkat stålrör, 4 tum Tryckluftsrör, polyeten, 90/125 mm 63 st hydranter (ungefär en var 50:e meter) 10 st lågpunkter med inspektionsbrunnar Tomrör lagt för att underlätta framtida byte av elljus Marklov den 10 juni

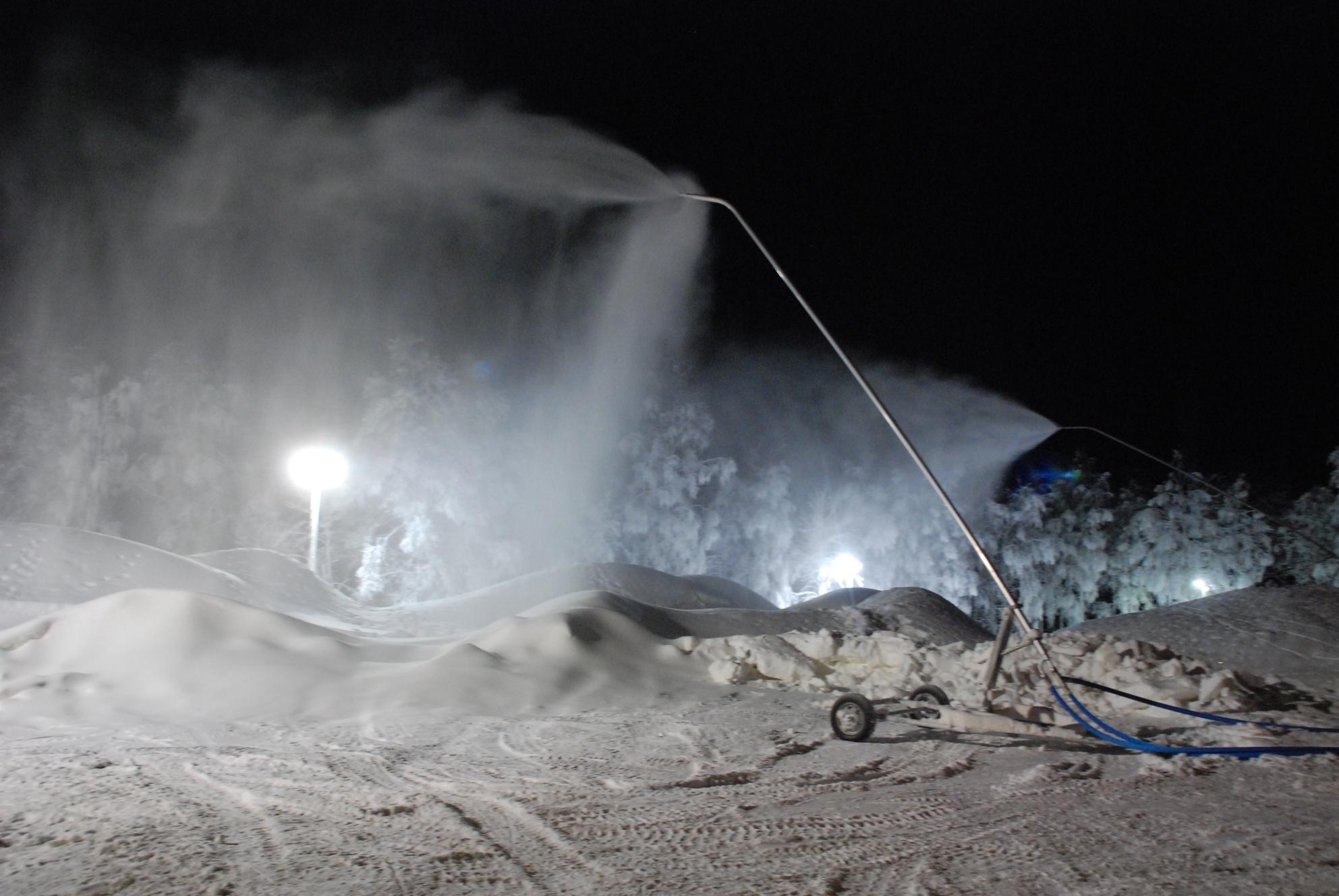

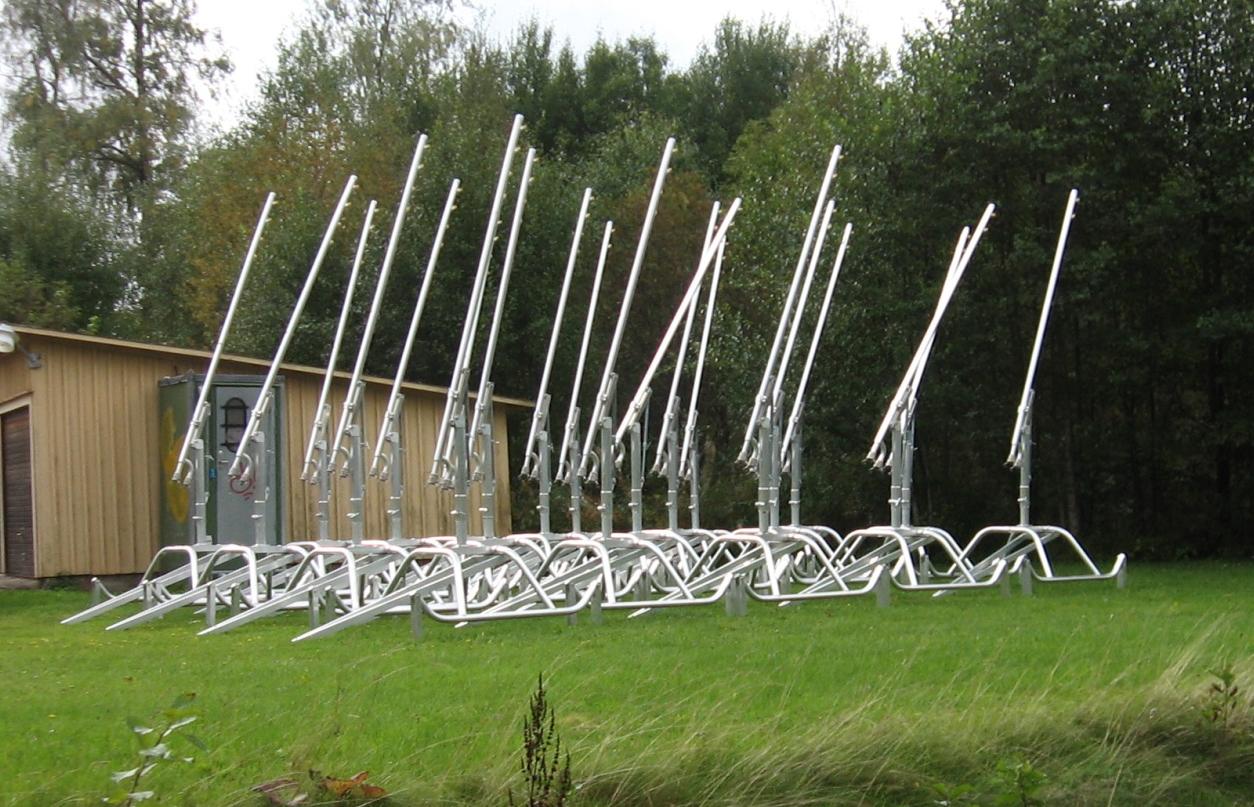

10 Snökanoner 22 st. på släde av märket TopGun 3 V track, 3 meter höga, särskilt lämpade för längdskidspår Befintliga, portabla/stationära, 3 st. TopGun 11 & 1 st. Nessy, 11 meter höga Ansluts med slangar till hydranter Befintliga, 2 st fläktkanoner 10

11 11

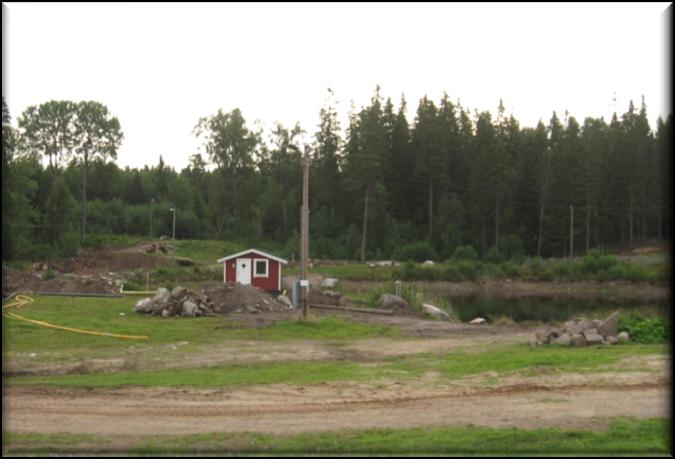

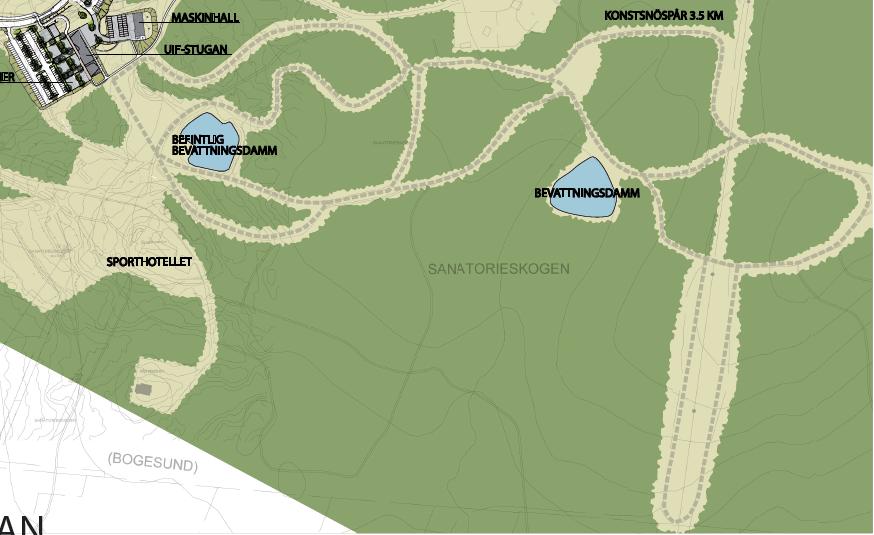

Dammar Befintlig bevattningsdamm Härifrån tas vattnet till pumphuset. Cirka 5 000 kbm Ny bevattningsdamm Härifrån pumpas vattnet till befintlig bevattningsdamm.

12 Dammar Befintlig bevattningsdamm Härifrån tas vattnet till pumphuset. Cirka kbm Ny bevattningsdamm Härifrån pumpas vattnet till befintlig bevattningsdamm. Volym ca kbm, yta ca kvm, max djup ca 6 m dränkbar pump, kapacitet 3000 liter vatten per minut vid 10 meter vattenpelare, effektbehov 10 kw, 400 V Godkänd av länsstyrelsen 26 maj 2010 Marklov den 10 juni

13 Funktion 3000 liter vatten per minut Total kapacitet cirka meter Spår i anslutning till ledningar meter Spårbredd 6 meter Snötjocklek 0,6 meter packad snö m = kbm snö = kbm vatten 1 kbm vatten = 1,4 kbm snö (lågt räknat) Kapacitet 180 kbm vatten per timme Effektiv snötillverkningstid ca 50 timmar Verklig snötillverkningstid timmar Lämplig produktionstemperatur under -3 C 13

14 Pumphus Pump Hydrant Slang Luft Funktion Maskinhallen Kompressor med efterkylare Kompressor med efterkylare Snökanon Snö Slang Vatten Nivåskillnad Kylvattenledning Hydrant Ny damm Bef. damm 14

15 Drift och underhåll Ägare byggnader, fasta installationer, snökanoner & slangar Ulricehamns kommun Ägare pistmaskin Ulricehamns kommun Ägare lösa maskiner Ulricehamns Skidklubb (USK) och Ulricehamns Idrottsförening (UIF) Avtal mellan Ukn och USK om drift och underhåll Driftansvarig USK 15

16 Ekonomi Riktpriskalkkyl Prognos Konstsnöanläggningen pumpar kompressor snökanoner & slang rör rörarbeten, damm, markarbeten pumphuset Summa konstsnöanläggningen m. pumphus Maskinhallen Summa konstsnöanl. & maskinhall Finansiering Kommunala medel Ulricehamns Skidklubb

17 Underleverantörer Konsulter: Belpro AB, BLM Consult AB, Karlsson Wachenfeldt Arkitekter AB, Norconsult AB, PQR Consult AB, Prevecon AB, Projektansvar AB, Projektlotsarna i Väst AB, Sprängkonsult i Göteborg AB, Steinstö Entreprenad AB, Stiba AB Leverantörer: AD Center Ulricehamn, Ahlsell i Sverige AB, Allt i Färg Ulricehamn AB, Cramo AB, Motortjänst i Timmele AB, Nyrent i Ulricehamn AB, Ulricehamns Energi AB Underentreprenörer: Bogesunds el & tele AB, Erik Karlssons Schakt AB, Fherms Dumper AB, IVO Rör AB, JL Toppteknik AB, LBC Borås AB, LBC Ulricehamn AB, NA Schakt AB, Olofssons Bygg AB, Steinstö Entreprenad AB, Tisell Entreprenad AB, TP Bygg AB, Ulricehamns Energi AB 17

18 Ett särskilt tack till: 18
