1 Ett exempel för implementering av grön dagvatteninfrastruktur Underhåll av dagvattenanläggningar forskningsresultat och rekommendationer Presentation på NordIWA i Bergen, november 2015 Godecke Blecken Universitetslektor Stadens Vatten/VA-teknik Luleå Tekniska Universitet godble@ltu.se Men efter implementeringen? Men efter implementering? 1

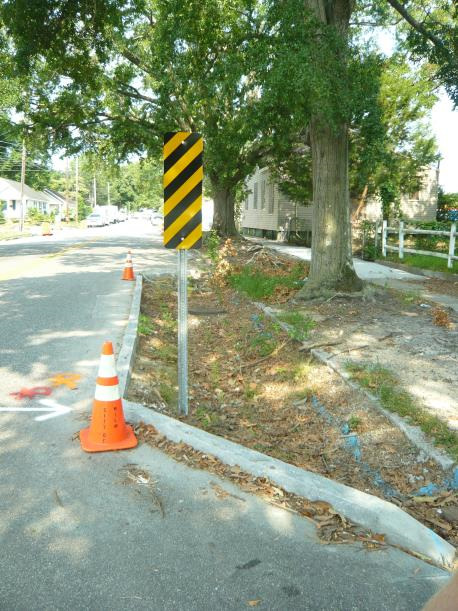

2 Men efter implementering? Långtidsfunktion Cary, NC, USA invånare 425 dagvattenanläggningar (infiltration, dammar, rain garden ) Kontrollprogram: 95% underkänd 20% allvarliga problem Page &Hunt, th WSUD conference. Köpenhamn, Danmark. Långtidsfunktion Uppföljning av 2 infiltrationsanläggningar: The reduced infiltration rate leads to more overflows [ ] and prevents the system from functioning as intended. Virginia, USA. Långtidsfunktion 5200 dagvattenanläggningar 50% underhållsbehov 14% inte tillgängliga för underhållsåtgärder Bergman et al, Water Sci Technol Hirschman & Woodworth, Low Impact Development 2010: Redefining Water in the City Hur fungerar dessa anläggningar i praktiken? Forskning på LTU Dammar uppföljning av 30 dammar Våtmark långtidsfunktion Infiltrationsanläggningar långtidsfunktion och underhållsåtgärdar Parkering med dränbetong Infiltration av takavrinning Infiltrationsanläggning på parkering Uppbyggnad 2

3 Långtidsfunktion av infiltrationsänläggningar Dränasfalt och gräsarmerad betong IGENSÄTTNING! Långtidsfunktion av infiltrationsänläggningar Funktion efter noll år Dränasfalt och gräsarmerad betong Infiltration capacity (mm/min) 1000 Asphalt 1 Asphalt 2 Infiltration trench 1 Infiltration trench R-Sq(adj) 85.6% 1 0,1 0, Age (years) Funktion efter noll år Underhåll av infiltrationsanläggningar 3

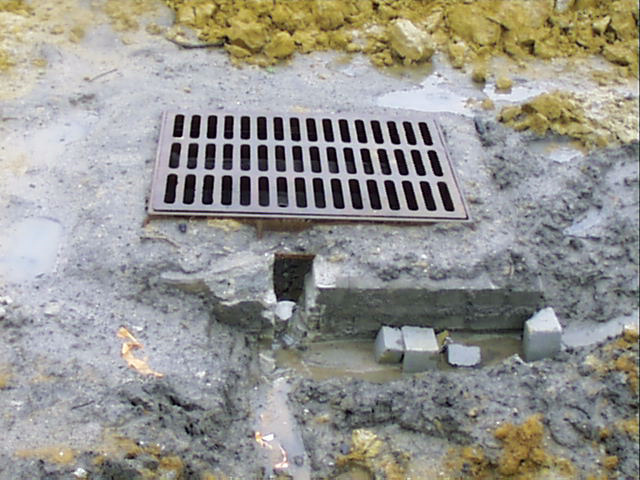

4 Vakuumsugning Högtryckstvätt Asfaltfräsning + högtryckstvätt Vakuumsugning, högtryckstvätt Asfaltfräsning + högtryckstvätt Vilken infiltrationskapacitet behöver man i praktiken? Dagvattenbrunn högre än botten: magasinering 4

5 Uppföljning av 30 kommunala dammar Tillgänglighet för tillsyn och underhåll Tillgänglighet för tillsyn och underhåll 30 dammar 5 ponds inte tillgängliga 25 dammar undersöktes 4 dammar inte tillgängliga för maskiner 21 dammar tillgängliga 14 dammar i behov av (mindre) underhåll Tillgänglighet för tillsyn och underhåll Rensning av sediment 5

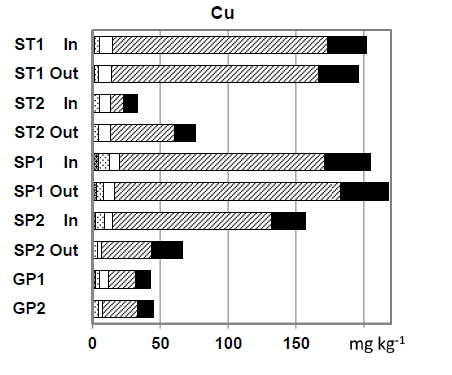

6 Omhändertagande av sediment Långtidsfunktion av en våtmark En hög andel av metallerna i sedimentet är i potentiellt tillgängliga former. Risken finns att dessa släpps ut under underhållet (t ex när sedimentet avvattnas). Bäckaslöv våtmark, Växjö Byggd 1994 Avrinningsområde: 320 ha Mätningar 1997 och 2012/13 Långtidsfunktion av en våtmark Jämförelse av föroreningskoncentrationer 1997 och 2013 P1 inkommande dagvatten P2 efter dammen P3 efter våtmarken 6 C o n ce n tratio n o f TN (m g /l) Långtidsfunktion av en våtmark III 1 0 Station Year Att upprätthålla långtidsfunktionen av dagvattenanläggningar P1 P P3 P1 P P3 Vem tar ansvar för dagvatten i detta område? Teknikval Rätt utformning och dimensionering (tillgänglighet, tänk D&U redan vid projektering!) Utförande Tillsyn/ansvarsfördelning Underhåll 6

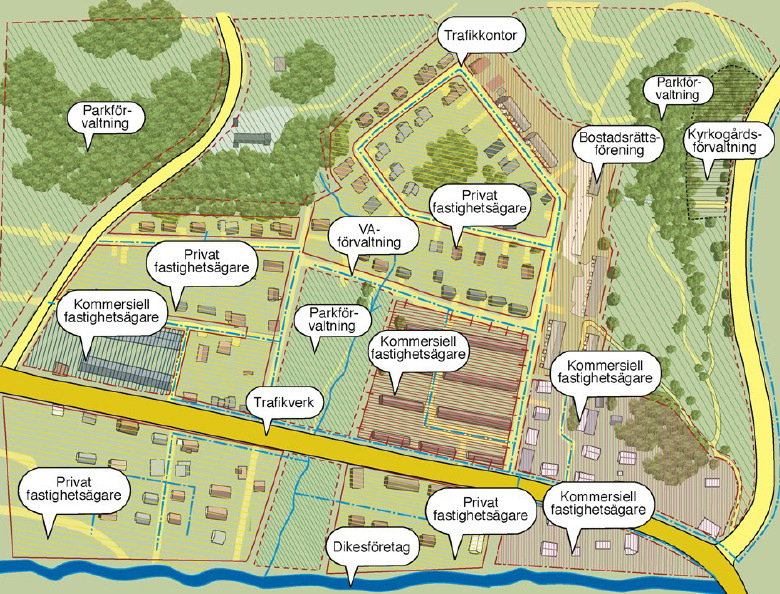

7 Vem tar ansvar för dagvatten i detta område? Hur mycket kan vi decentralisera? Att upprätthålla långtidsfunktionen av dagvattenanläggningar Tillsyn och underhåll av dagvattenanläggningar Ansvarsfördelning / samarbete mellan olika discipliner: vem är ansvarig för underhållet och vem betalar vad (t ex gatu/park eller VA-förvaltning)? hur kontrollerar man att privata fastighetsägare utför underhåll? Olika utgångspunkter för underhåll (t ex estetik mot teknisk funktion) Reningsverk kräver underhåll! Om inte tillsyn/drift/underhåll tas på allvar finns risk att - Investeringar i dagvattenanläggningar är bortkastade pengar - Acceptans av öppen dagvattenhantering minskar: icke fungerande anläggningar skapar dåligt ryckte Vad är en rimlig nivå på tillsyn/drift/underhåll? Avloppsreningsverk godble@ltu.se Dagvattenreningsverk Tack! Laura Merriman Ahmed Al-Rubaei Ryan Winston 7
