1 Vägdagvatteninnehåll och variationer Camilla Westerlund Maria Viklander Stadens vattensystem Luleå tekniska universitet

2 Vatten! Sta n är full av Vatten Robert Broberg

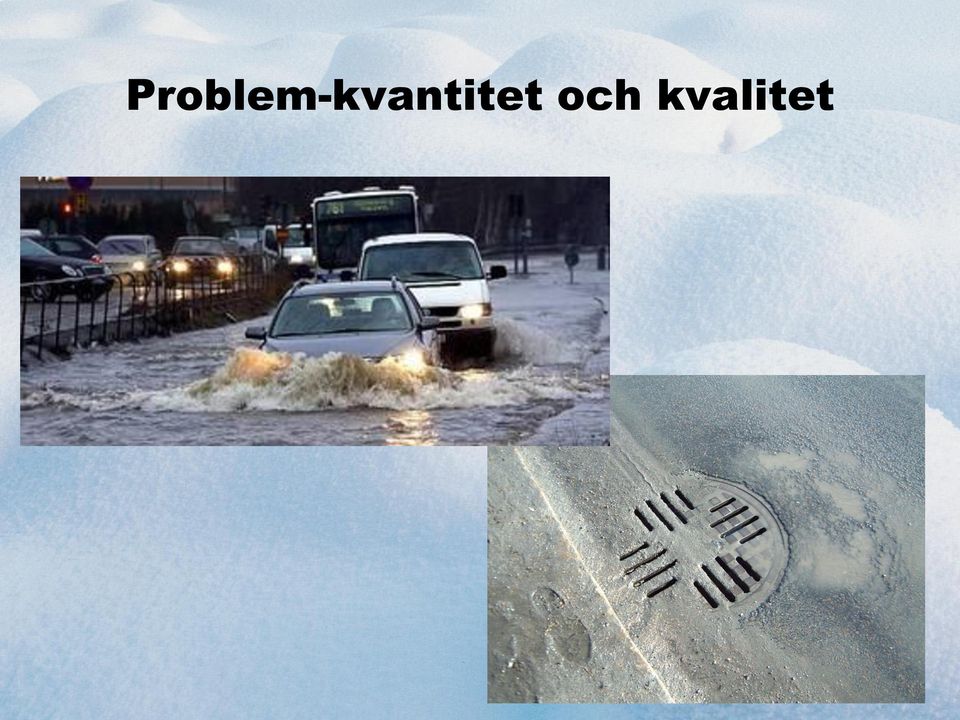

3 Problem-kvantitet och kvalitet

4 Vad?

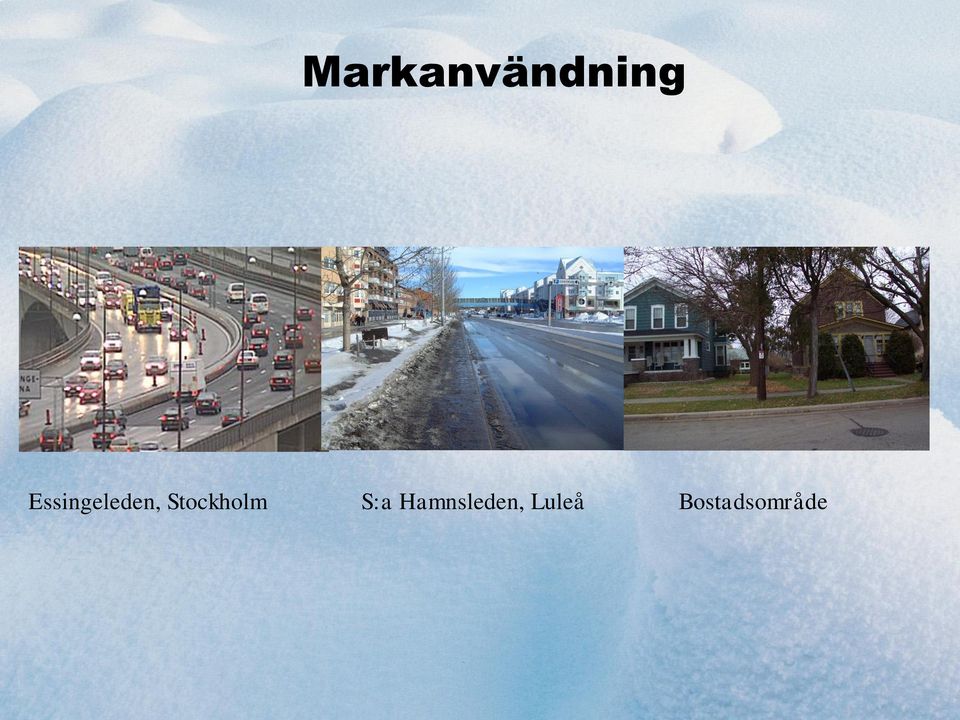

5 Markanvändning Essingeleden, Stockholm S:a Hamnsleden, Luleå Bostadsområde

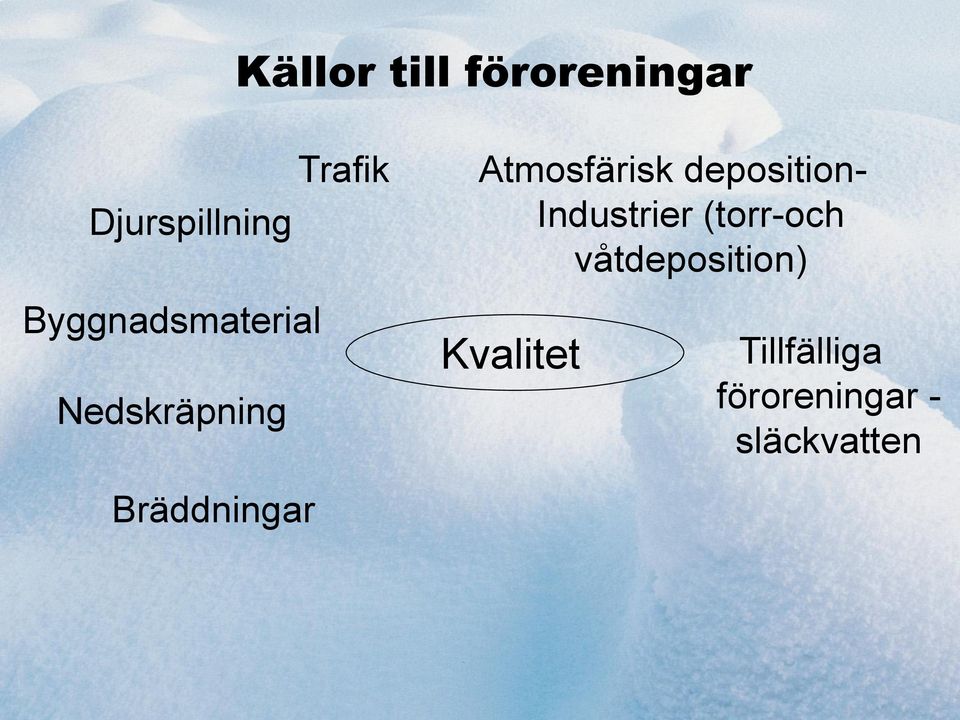

6 Källor till föroreningar Trafik Djurspillning Byggnadsmaterial Nedskräpning Atmosfärisk deposition- Industrier (torr-och våtdeposition) Kvalitet Tillfälliga föroreningar - släckvatten Bräddningar

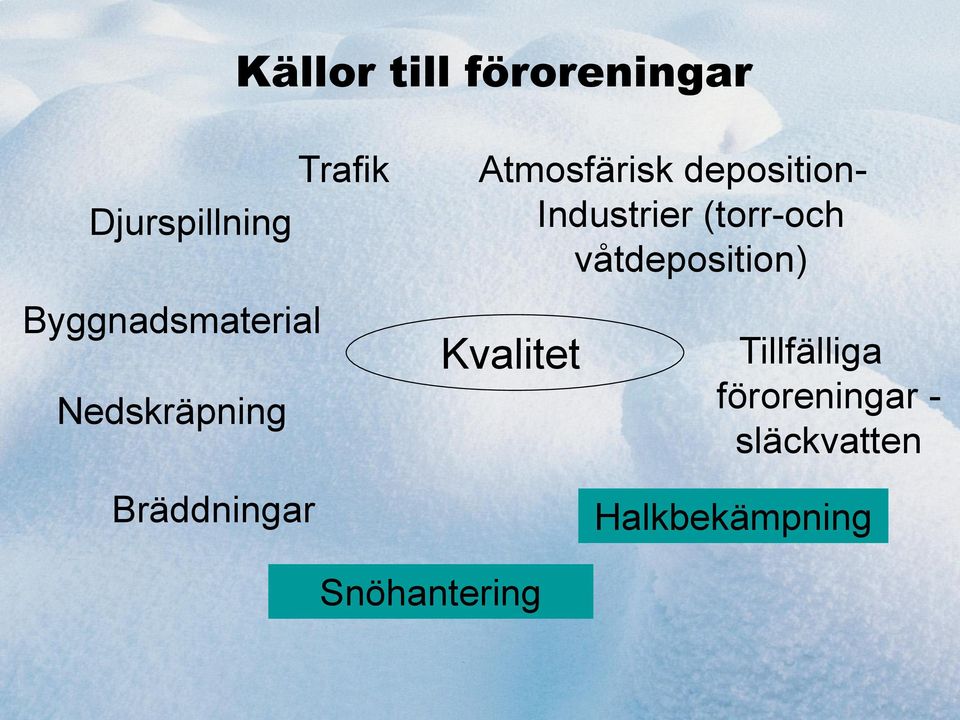

7 Källor till föroreningar Trafik Djurspillning Byggnadsmaterial Nedskräpning Bräddningar Atmosfärisk deposition- Industrier (torr-och våtdeposition) Kvalitet Tillfälliga föroreningar - släckvatten Halkbekämpning Snöhantering

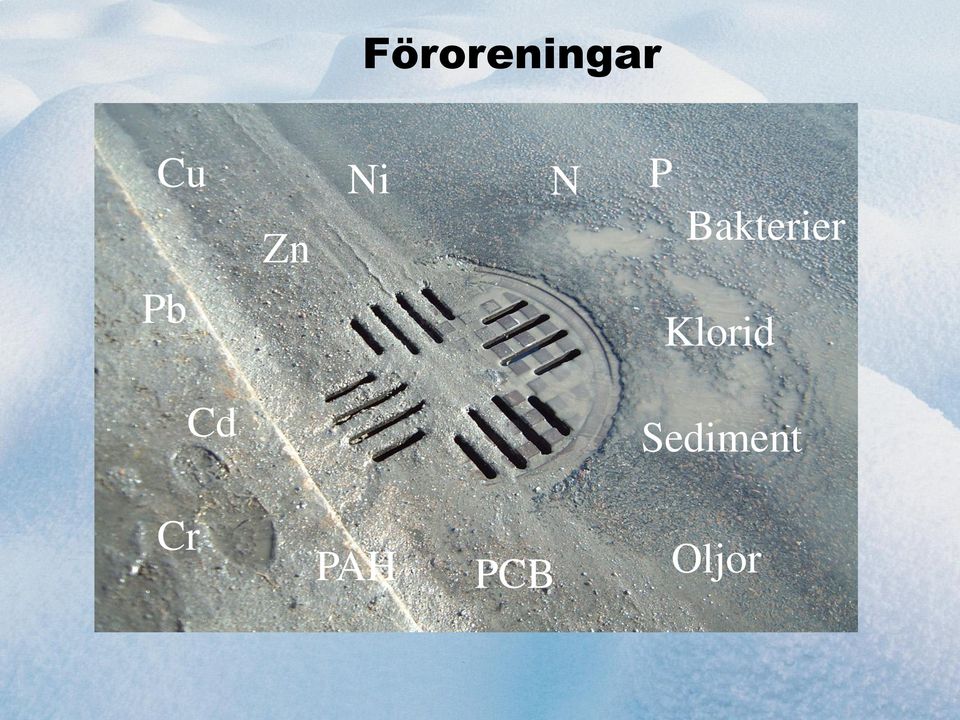

8 Föroreningar Cu Pb Zn Ni N P Bakterier Klorid Cd Sediment Cr PAH PCB Oljor

9 26/mar 28/mar 06/apr 08/apr 09/apr 10/apr 17/apr 23/apr 25/apr 25-May 26-May 28-May 3-5 juni 13-Jun 20-Jun 22-Jun 23-Jun (mg/l) När? Smältperiod Regnperiod

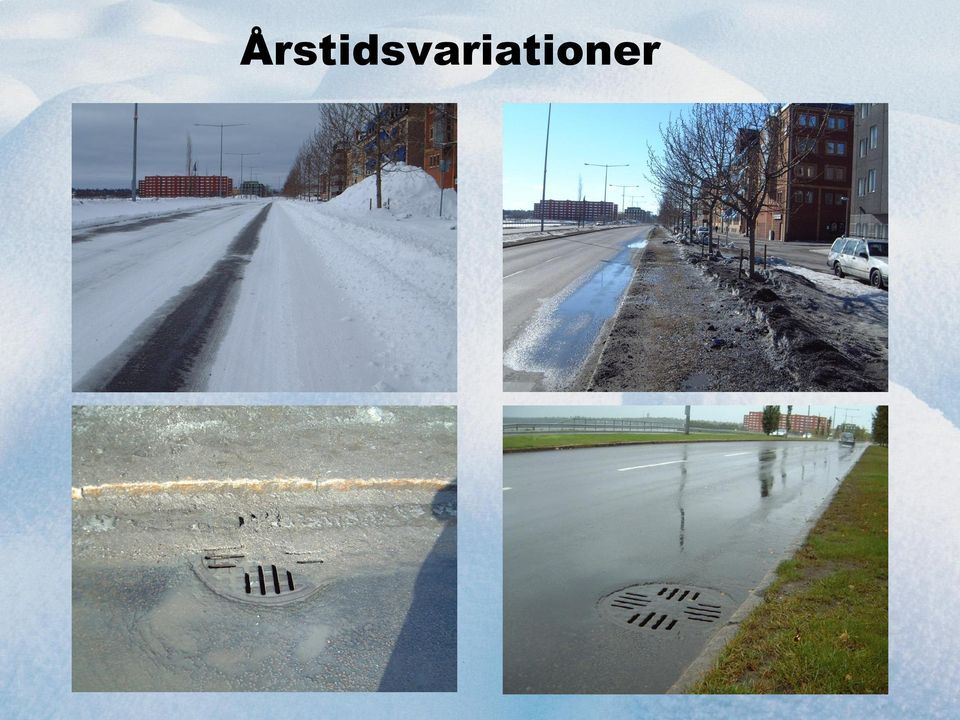

10 Årstidsvariationer

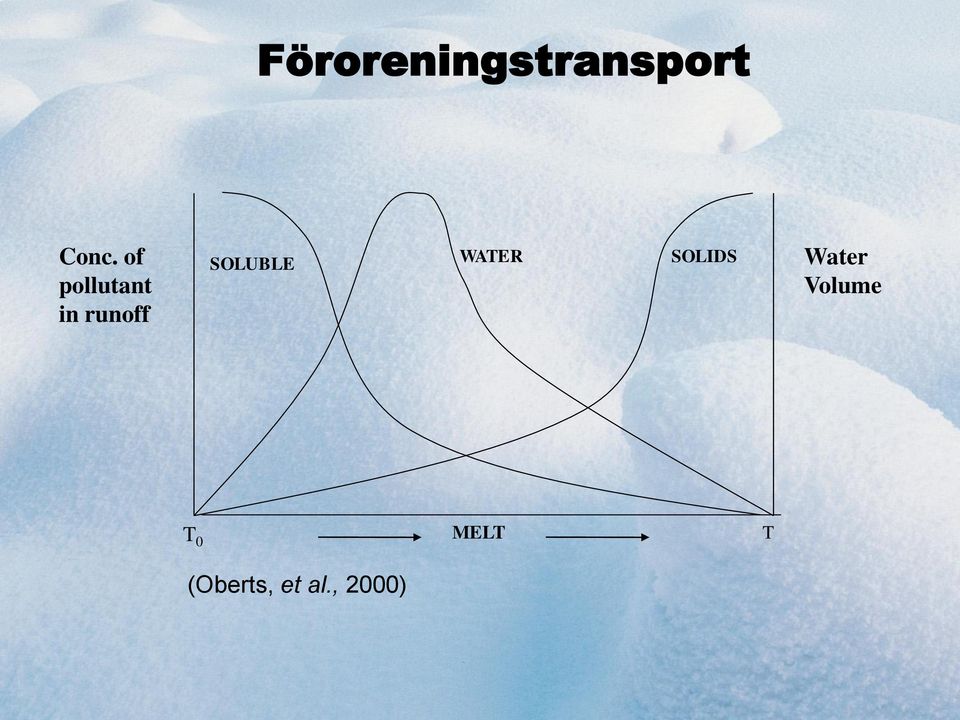

11 Föroreningstransport Conc. of pollutant in runoff SOLUBLE WATER SOLIDS Water Volume T 0 (Oberts, et al., 2000) MELT T

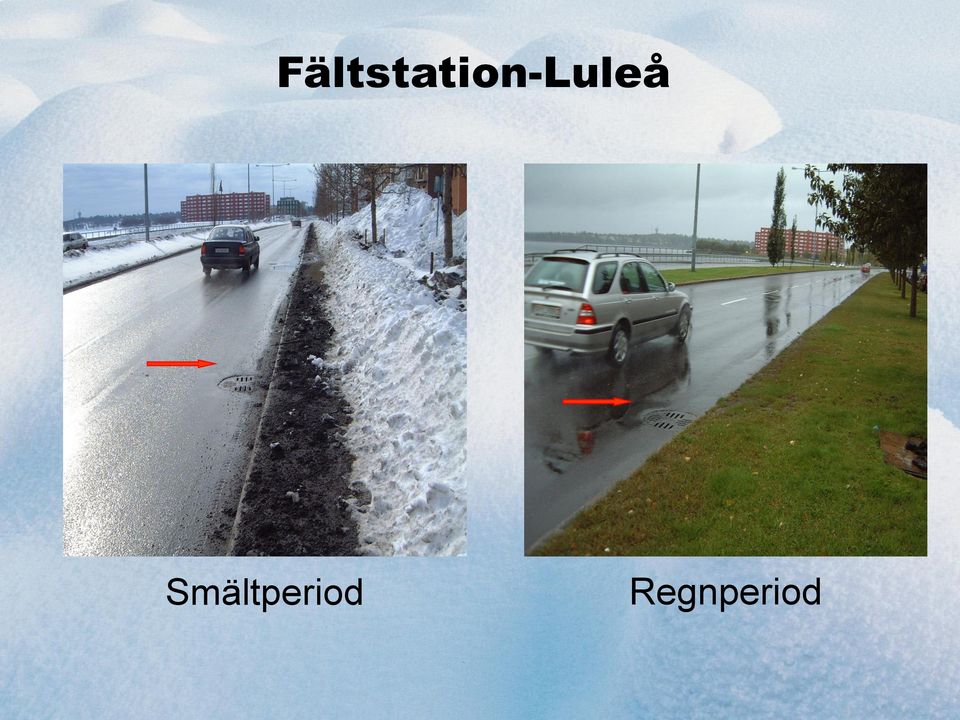

12 Fältstation-Luleå Smältperiod Regnperiod

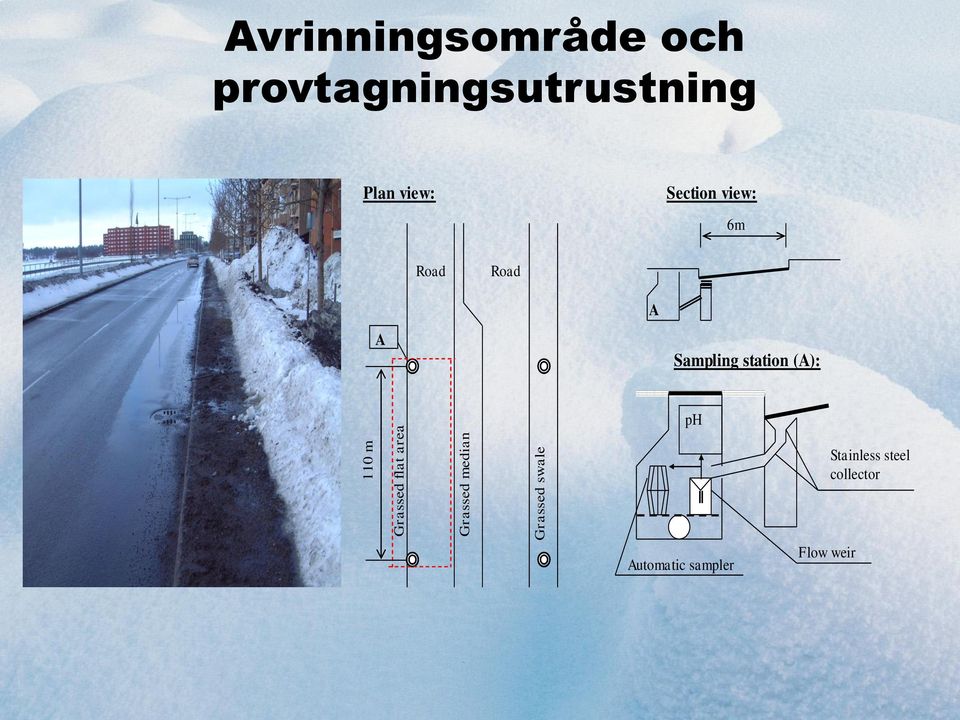

13 Avrinningsområde och provtagningsutrustning 110 m Grassed flat area Grassed median Grassed swale Plan view: Section view: 6m Road Road A A Sampling station (A): ph Stainless steel collector Automatic sampler Flow weir

14 26-mar 28-mar 06-apr 08-apr 09-apr 10-apr 17-apr 23-apr 25-apr 25-maj 26-maj 28-maj 3-5 juni 13-jun 20-jun 22-jun 23-jun (mg/l) Suspenderat material, EMC (Fält) Smältperiod Regnperiod

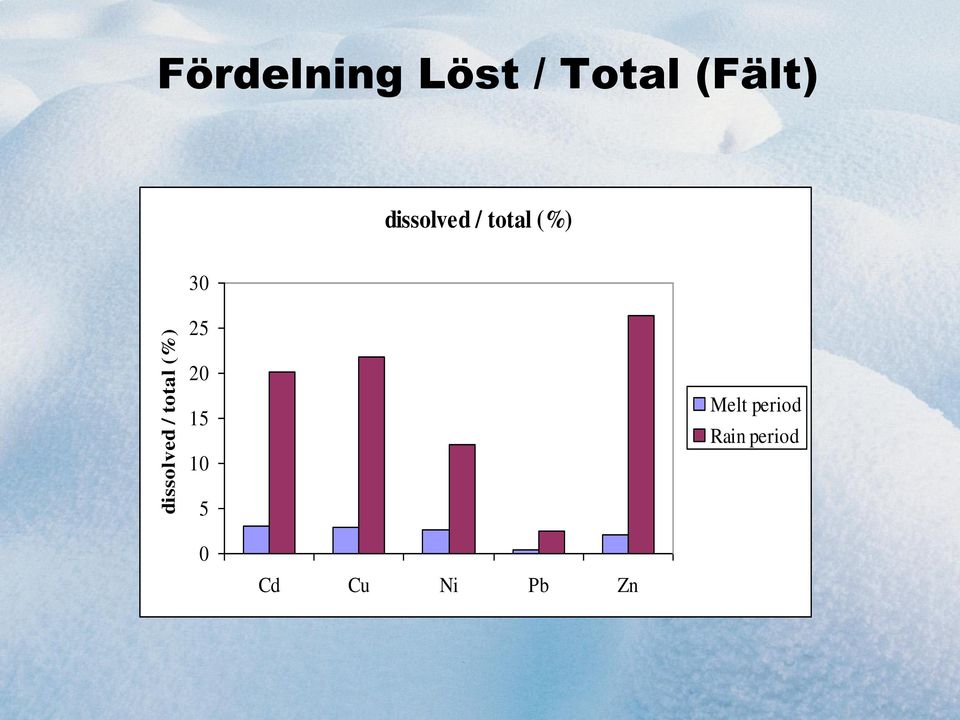

15 dissolved / total (%) Fördelning Löst / Total (Fält) dissolved / total (%) Melt period Rain period 5 0 Cd Cu Ni Pb Zn

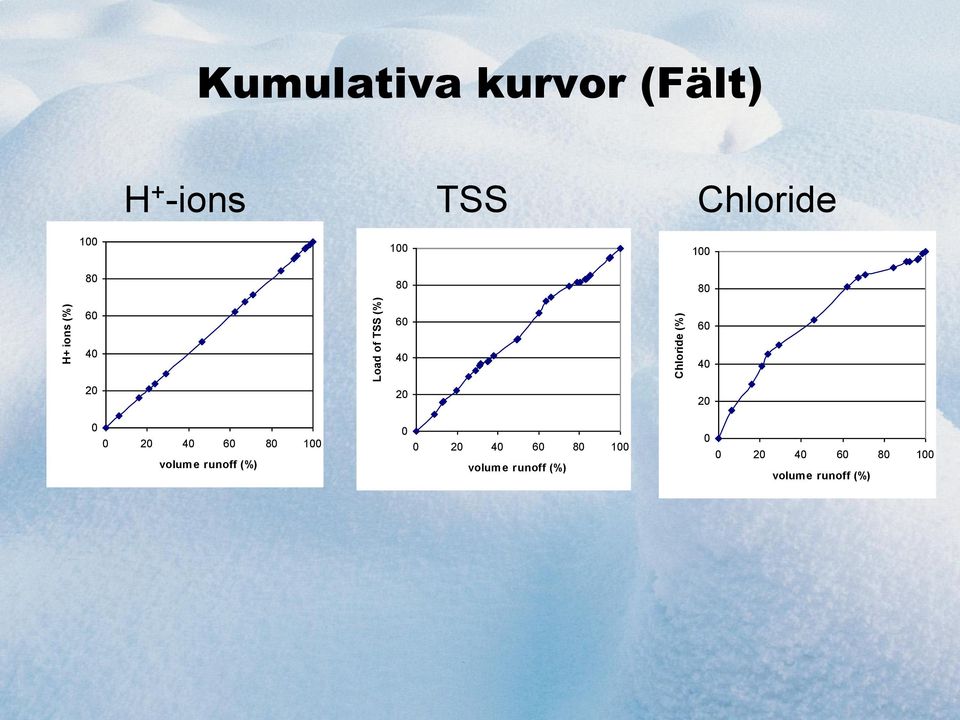

16 H+ ions (%) Load of TSS (%) Chloride (%) Kumulativa kurvor (Fält) H + -ions TSS Chloride volume runoff (%) volume runoff (%) volume runoff (%)

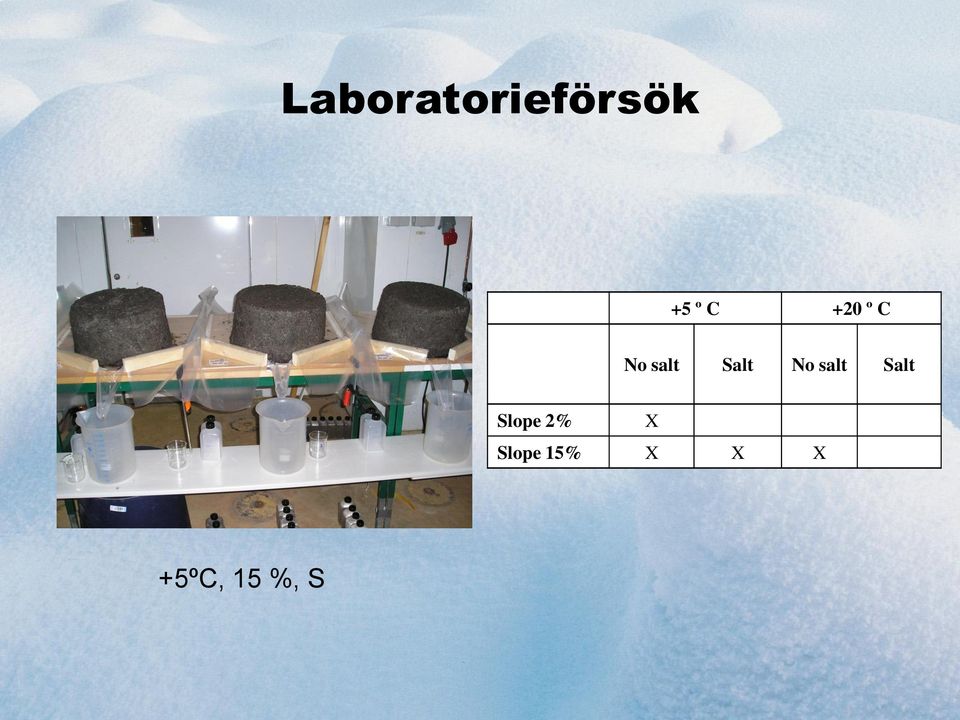

17 Laboratorieförsök +5 º C +20 º C No salt Salt No salt Salt Slope 2% X Slope 15% X X X +5ºC, 15 %, S

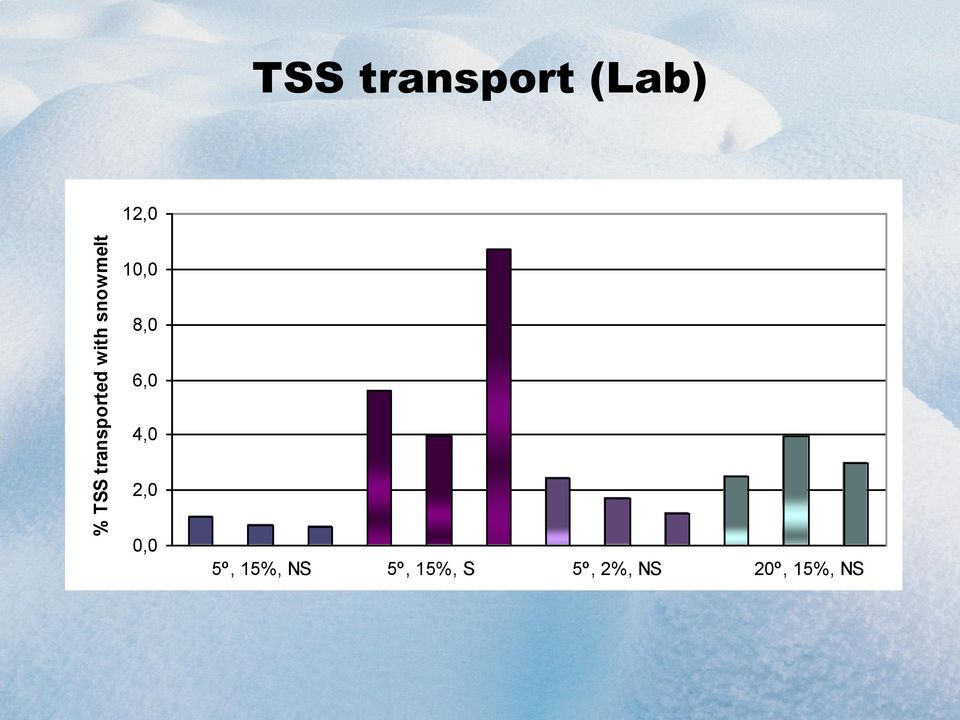

18 % TSS transported with snowmelt TSS transport (Lab) 12,0 10,0 8,0 6,0 4,0 2,0 0,0 5º, 15%, NS 5º, 15%, S 5º, 2%, NS 20º, 15%, NS

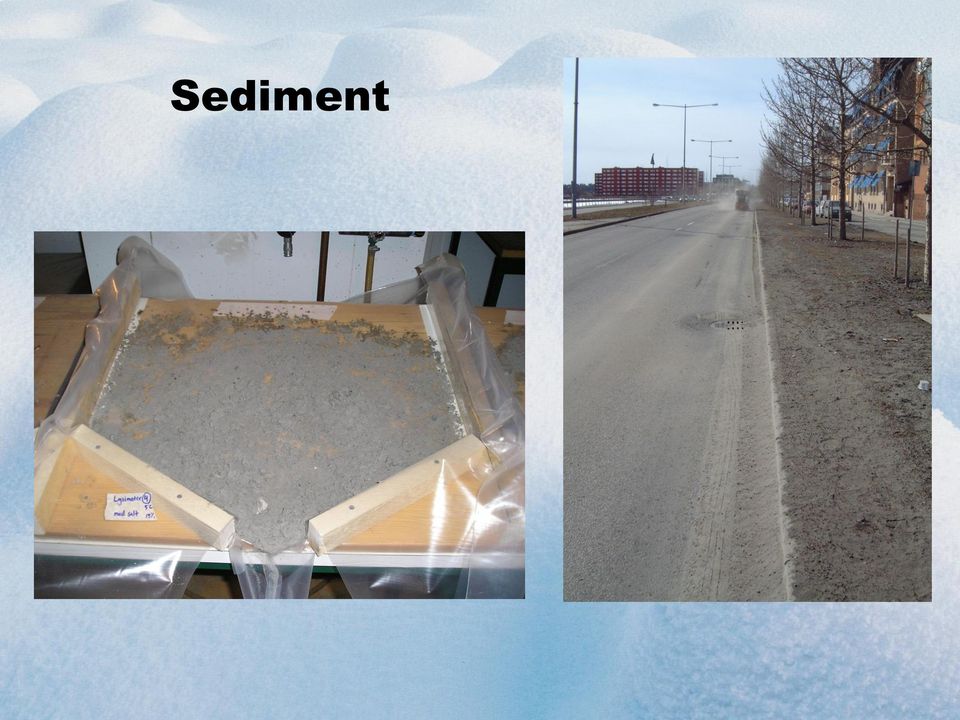

19 Sediment

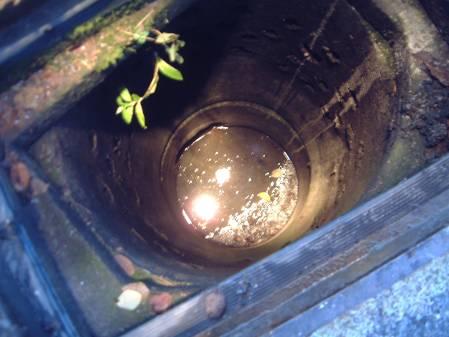

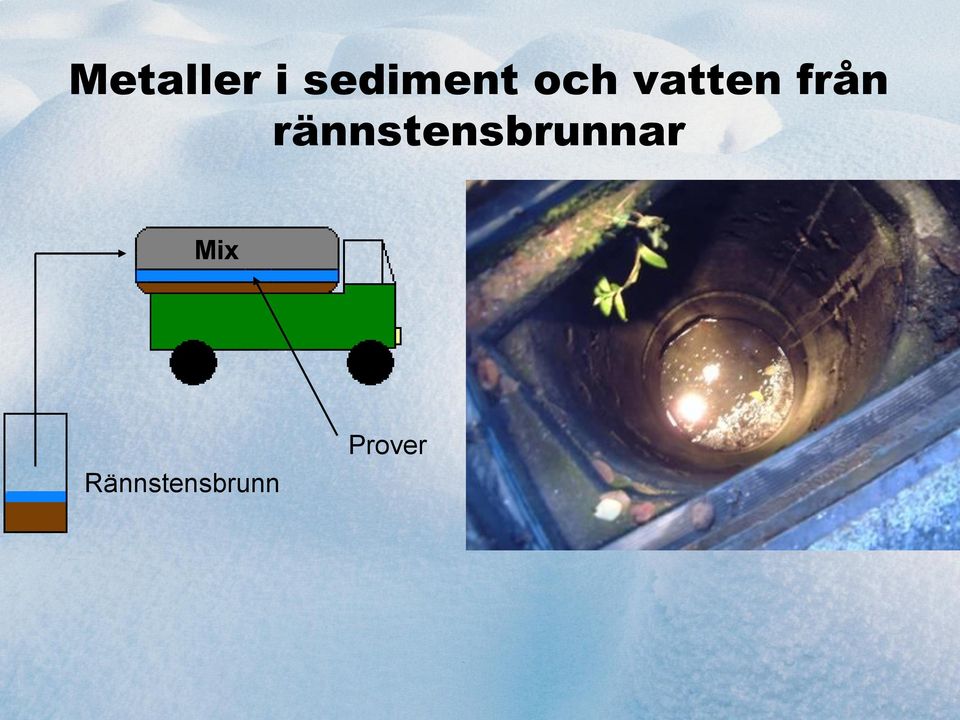

20 Metaller i sediment och vatten från rännstensbrunnar Mix Rännstensbrunn Prover

21 - Reducering av föroreningskällorna Materialval Kontroll av kemikalier Drift och underhåll, tex gatusopning Vinterväghållning, snöhantering Information till allmänheten. -Behandlingsanläggningar»Dammar»Biofilter»Gröna tak»infiltrationsytor»..

22 Dagvattenanläggningar

23 Drift och underhåll

24 Ett kompetensnätverk inom VA-teknik Dag&Nät utvecklar och förmedlar forskningsbaserad kunskap samt bygger nätverk inom dagvatten- och ledningsnätsområdet, med utgångspunkt i samhällets behov, hållbarhet och klokt resursutnyttjande, samt i nära samverkan med privata och offentliga aktörer.

25 Kvalitet Från regn till recipient Dagvattensystem Ledningsnät

26 Svenskt Vatten, MittSverige Vatten AB, VA Östersund, UMEVA AB, VA Skellefteå, VA Luleå, Urban Water och Luleå tekniska universitet Genom vår samverkan i Dag&Nät kommer vi på sikt få en intressantare och roligare bransch och därmed också lättare att rekrytera framtida kollegor

27 /VA-teknik/Dag-Nat

28 Stadens vatten - LTU Maria Viklander, Professor Gilbert Svensson, Adj.Prof. Jiri Marsalek, Adj.Prof. Richard Ashley, Adj. Prof Annelie Hedström, Lektor Camilla Westerlund, Fo. ass Godecke Blecken, Fo. ass Anna-Maria Gustavsson, Forskare Kerstin Nordqvist, Lab.ing Karolina Berggren, doktorand Annica Cettner, doktorand Lea Rastas, doktorand Inga Herrmannn, doktorand Jonathan Matsson, doktorand Matthias Borris, doktorand Helen Galfi, doktorand Shahab Moghadas, doktorand Ahmed AL-Rubaei, doktorand Oleksandr Panasiuk, doktorand Laila Sjøberg, doktorand

29 Tack så mycket!

30 The different factors governing the quantity and quality of snowmelt-induced and rainfall-induced runoff respectively suggest different treatment solutions in different climates or during different times of the year. The different conditions during the melt period and the rain period were found to have a significant influence on the quality of road runoff. The differences are of great importance when suggesting solutions for treatment, snow handling or modelling of urban snowmelt.

31 Street sweeping

32 Better snow handling

33 Ponds Photographer: Jonas German

34 Relocation of snow

35 Vägdagvatten?

36 Rural och Urban hydrology

37 Massbalans partiklar (Lab) START SNÖSMÄLTNING SLUT SNÖSMÄLTNING START UT UT RESIDUAL START RESIDUAL UT

38 Massbalans partiklar (Lab) START SNÖSMÄLTNING SLUT SNÖSMÄLTNING START UT UT RESIDUAL 130 g 550 g 5 g START RESIDUAL OUT
