1 KEMISK FÄLLNING AV DAGVATTEN Rening med hög verkningsgrad #NAM19 Sundsvall, 7 februari Fredrik Nyström fredrik.nystrom@ltu.se

2 FÖRORENINGAR, PARTIKLAR OCH RENING Partiklar viktiga transportörer av föroreningar Små partiklar har högre koncentration av föroreningar Sedimenteringsprocesser Designstorlek för god reningseffekt Små partiklar avskiljs sämre

3 SEDIMENTERINGSTID Particle size (mm) Classification Examples Total surface Area (m2/cm3) Time Required to Settle 1 m (Specific Gravity 2.65) 10 Coarse dispersion Gravel, coarse sand, mineral substances, preciptated second and flocculated particles, silt, macroplankton seconds minutes 10-2 Fine particulate Mineral substances, precipitated and flocculated hours particles, silt, bacteria, plankton, and other organisms days years 10-5 Colloidal dispersion Mineral substances, hydrolysis and precipitated years products, macromolecules, biopolymers, viruses years < 10-6 Solution Inorganic simple and complex ions, molecules and polymeric species, polyelectrolytes, organic molecules, undissociated solutes (modified from Bratby, 2016)

4 KVOTEN YTAREA / VOLYM Radie Ytarea 4π 8π 12π Volym 4π/3 32π/3 256π/3 Ytarea / Volym

sedimenterar Partikelstorlek Anrikningsfaktor Större än 10 µm 91.

5 100 % TSS 100 % Föroreningar (partikelbundna) Ytavrinning 4.5 % TSS 65 % Föroreningar (partikelbundna) Till recipient Partikelstorlek Andel av total (TSS) Partikelstorlek % som sedimenterar Partikelstorlek Anrikningsfaktor Större än 10 µm 91.5 % Större än 10 µm 100% Större än 10 µm 1x Mellan 2 och 10 µm 8 % Mellan 2 och 10 µm 50% Mellan 2 och 10 µm 10x Mindre än 2 µm 0.5 % Mindre än 2 µm 0% Mindre än 2 µm 50x Viktigt att avskilja små partiklar för hög reningseffekt! (McKenzie, et al. 2008)

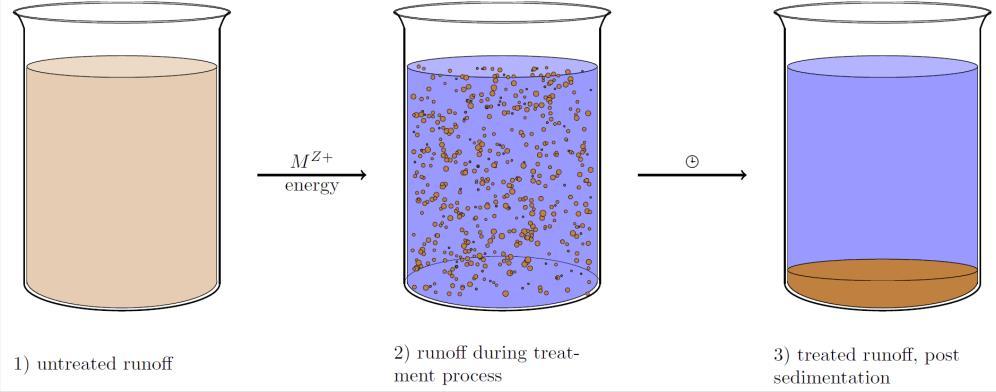

6 KEMISK FÄLLNING Små partiklar aggregerar och kan sedimentera! Välkänd process men ej utbredd i en dagvattenkontext (Suopajärvi, 2015)

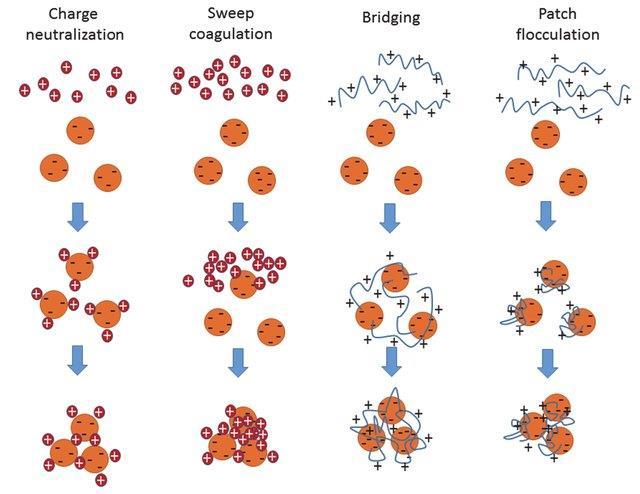

7 MINA DOKTORANDSTUDIER Laboratorieutvärdering av kemisk fällning (med jar tests) Val av fällningskemikalie? Fällningskaraktäristik? Koaguleringsmekanism Fällningsprestanda Avskiljningseffekt för metaller i vägdagvatten med kemisk fällning

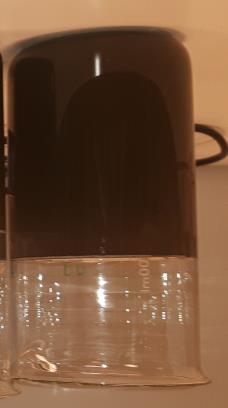

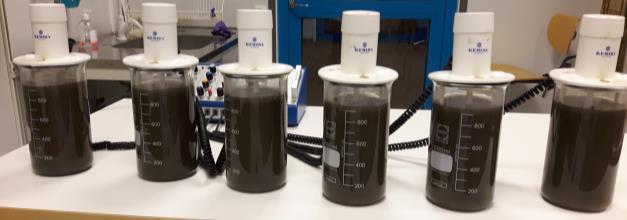

8 I LABBET Jar testing utrustning Protokoll Snabb omrörning rpm Långsam omrörning rpm Sedimentation - 30 minuter

KEMISK FÄLLNING AV VÄGDAGVATTEN Vägdagvatten

regn under hösten 2017 Första 25 L Fällt med två

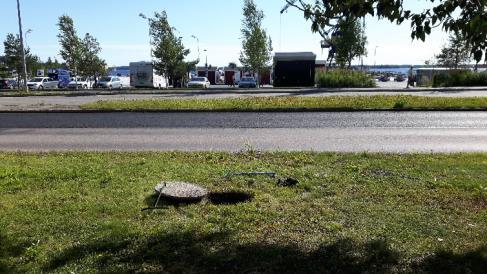

9 KEMISK FÄLLNING AV VÄGDAGVATTEN Vägdagvatten Central väg i Luleå 2+2 väg med upphöjd grästbeväxt refug som avdelning, en körriktning provtogs ~ fordon/dag Vägdagvatten från 4 regn under hösten 2017 Första 25 L Fällt med två fällningskemikalier PIX-111, järnklorid PAX-215, polyaluminiumklorid

EXPERIMENTDEISGN Insamling vägdagvatten Parametrar: Turbiditet, total suspended solids

partikelstorleksfördelning (PSD) Jar-test I: Bästämma dosering Kontroll (Sedimentering)

alkalinitet, PSD Jar-test II: Avskiljningseffekt 3x Kontroll (Sedimentering) 3x Fällning

10 EXPERIMENTDEISGN Insamling vägdagvatten Parametrar: Turbiditet, total suspended solids (TSS), konduktivitet, ph, alkalinitet, metallhalter, organiskt material (TOC/DOC), partikelstorleksfördelning (PSD) Jar-test I: Bästämma dosering Kontroll (Sedimentering) samt 5 bägare med fällningskemikalie Parametrar: Turbiditet, TSS, konduktivitet, ph, alkalinitet, PSD Jar-test II: Avskiljningseffekt 3x Kontroll (Sedimentering) 3x Fällning Parametrar: Turbiditet, TSS, konduktivitet, ph, alkalinitet, metalhalter, organiskt material, PSD

11 KVALITET VÄGDAGVATTEN Date Time since last runoff Turbidity TSS Conductivity ph Alkalinity event (hours) (NTU) (mg/l) (µs/cm) (mg/l as CaCO 3 )

12 KVALITET VÄGDAGVATTEN Metal Dissolved Dissolved as a Suggested Total (<0.45µm) fraction of total discharge limits * Exceedance * (µg/l) (µg/l) (% ) (µg/l) (% ) Cd ± ND / Cr 61.6 ± ± / / 146 Cu 182 ± ± / / 355 Ni 30.3 ± ± / / 1 Pb 36.6 ± ± / / 144 Zn 802 ± ± / / 542 * Discharge to: water body / separate sewer system; ND, not detected; -, not calculated

13 AVSKILJNINGSEFFEKT

14 AVSKILJNINGSEFFEKT METALLER

15 AVSKILJNINGSEFFEKTER (%) Sedimentation PIX-111 PAX-215 Turbidity 30 ± ± 1 98 ± 1 TSS 74 ± ± 1 99 ± 1 TOC 33 ± ± ± 40 DOC -36 ± ± 13 2 ± 18 Total metal Cd 41 ± ± 7 92 ± 5 Cr 54 ± ± 1 96 ± 2 Cu 43 ± ± 2 88 ± 5 Ni 48 ± ± 3 78 ± 12 Pb 46 ± ± 1 98 ± 0 Zn 42 ± ± 2 91 ± 4 Dissolved metal (<0.45 µm) Cd Cr 0 ± ± ± 32 Cu -1 ± 6 47 ± ± 6 Ni -11 ± ± ± 59 Pb 0 ± ± ± 37 Zn 4 ± ± ± 63

16 PARTIKELSTORLEKSFÖRDELNING

17 SLUTSATSER FRÅN LABBTESTER Avskiljningseffekt > 90% reduktion av partiklar (mätt som turbiditet och TSS) > 90% reduktion av totalhalten metaller Löst krom, koppar och bly avskildes med 40% Löst nickel och zink ökade ( ph mobilitet) PIX-111 hade högst avskiljningsförmåga generellt, men påverkade ph i större utstäckning Partikelstorleksfördelningen visar på en avskiljningeffekt för de små partiklarna

18 Processkontroll behövs Låg alkalinitet Ekonomi? Utforming? PERSPEKTIV

19 Partners Sponsors
