Hur får vi fungerande dagvattenanläggningar?

Transkript

1 Hur får vi fungerande dagvattenanläggningar? Godecke Blecken Universitetslektor Stadens Vatten/VA-teknik Luleå Tekniska Universitet

2 Är det så enkelt?

3 Vad är syftet? Vilken teknik ska man välja? - Rening? Om ja, vilka föroreningar? Hur känslig är recipienten? - Kvalitet? Om ja, av vilka regnintensitet?

4 Facility Everyday rainfall Design rainfall Exceedance rainfall (FLOODING!) Green Roof ++ +? Retention/Detention basin Vilken teknik ska man välja? Quantity Swales + + (+) Infiltration + + (+) Sedimentation ponds + + (+) Constructed wetlands + + (+) Rain garden/bioretention + - -

5 Vilken teknik ska man välja? Placement in the catchment Facility Green Roof Retention/Detention basin Swales Infiltration Sedimentation ponds Constructed wetlands Rain garden/bioretention On-site lokalt omhändertagande End-of-pipe

6 Vilken teknik ska man välja? Quality Treatment Facility Coarse particles Fine particles Dissolved Green Roof Retention/Detention basin Swales Infiltration Sedimentation ponds Gross Pollutant Trap Constructed wetlands Rain garden/bioretention Treatment can be achieved, but clogging risk. Pretreatment recommended Clogging risk!

7 Vilken teknik ska man välja? Dessutom ska hänsyn tas till - Andra syften (t ex biodiversitet, arkitektur, sociala värden, mm.) - Platsspecifika förutsättningar? Tänk hela systemet!! - Kostnad? - mm. (Digman et al, 2014)

8 Nu är det bara att bygga!!!

9 Nu är det bara att implementera!!!

10 Men efter implementeringen?

11 Men efter implementering?

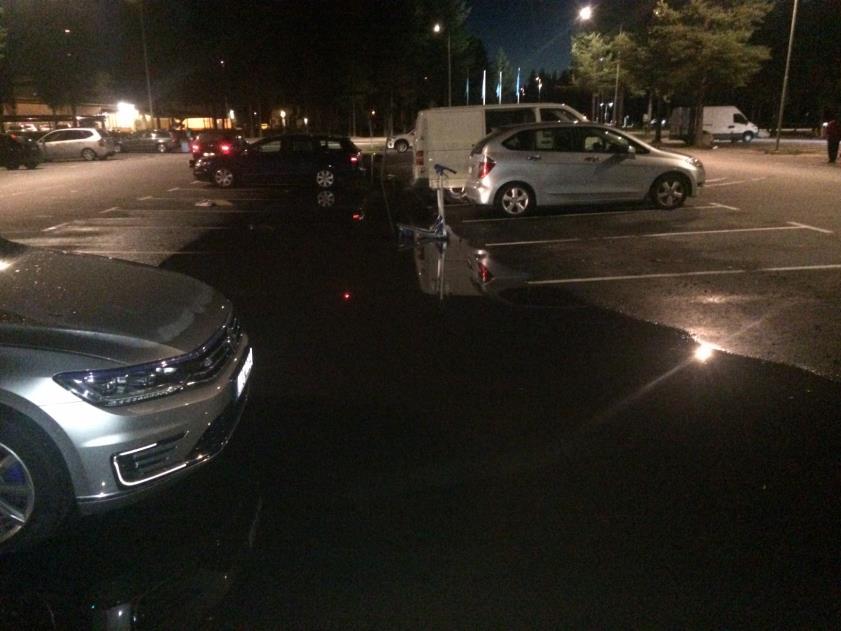

12 Men efter implementering?

13 Vad är problemet? Fel vid design/dimensionering och/eller byggnation Brist på drift & underhåll.

14 Evaluation of 25 ponds in Sweden Number of ponds with Poor hydraulic efficiency: 11 Satisfactory hydraulic efficiency: 4 Good hydraulic efficiency: 10

15 Tillgänglighet för tillsyn och underhåll 30 dammar 5 ponds inte tillgängliga 25 dammar undersöktes 4 dammar inte tillgängliga för maskiner 21 dammar tillgängliga 14 dammar i behov av (mindre) underhåll

16 Teknik inte anpassad till det lokala klimatet

17 Fel vid byggnation

18 Fel vid byggnation

19 Vad är problemet? Fel vid design/dimensionering och/eller byggnation Brist på drift & underhåll.

20 Infiltration capacity (mm/min) Långtidsfunktion/underhåll Dränasfalt och gräsarmerad betong Asphalt 1 Asphalt 2 Infiltration trench 1 Infiltration trench 2 10 R-Sq(adj) 85.6% 1 0,1 0, Age (years)

21 Underhåll av infiltrationsanläggningar

22 Långtidsfunktion av en våtmark Bäckaslöv våtmark, Växjö Byggd 1994 Avrinningsområde: 320 ha Mätningar 1997 och 2012/13

23 Concentration of TN (mg/l) Långtidsfunktion av en våtmark Jämförelse av föroreningskoncentrationer 1997 och 2013 P1 inkommande dagvatten P2 efter dammen P3 efter våtmarken III 0 Station Year P1 P P3 P1 P P3

24 Sedimenthantering En hög andel av metallerna i sedimentet är i potentiellt tillgängliga former. Risken finns att dessa släpps ut under underhållet (t ex när sedimentet avvattnas).

25 Reningsverk kräver underhåll! Avloppsreningsverk Dagvattenreningsverk

26 Vem tar ansvar för dagvatten i detta område?

27 Vem tar ansvar för dagvatten i detta område? Hur mycket kan vi decentralisera?

28 Samarbete Ansvarsfördelning / samarbete mellan olika discipliner/förvaltningar/aktörer: vem är ansvarig och vem betalar vad (t ex gatu/park eller VA-förvaltning)? hur kontrollerar man att privata fastighetsägare utför underhåll? Olika utgångspunkter (t ex estetik mot teknisk funktion)

29 Att skapa fungerande dagvattenanläggningar Om inte rätt teknik väljs, dimensioneras rätt och tillsyn/drift/underhåll tas på allvar finns risk att - Investeringar i dagvattenanläggningar är bortkastade pengar - Acceptans av öppen dagvattenhantering minskar: icke fungerande anläggningar skapar dåligt ryckte

30 Att skapa fungerande dagvattenanläggningar Teknikval Rätt utformning och dimensionering (anpassning till det lokala klimatet, tänk D&U redan vid projektering!) Utförande Tillsyn/ansvarsfördelning Underhåll

31 Tack! Laura Merriman Ahmed Al-Rubaei Ryan Winston
