1 Alternativa lösningar för dagvattenhanteringen - Beslutsstöd med SEWSYS Stefan Ahlman,, Gilbert Svensson MISTRA Urban Water & EU 5 th FW DayWater Chalmers tekniskat högskola

2 Vad är dagvatten? Definitionsmässigt är det ett avloppsvatten, men dagvatten är ett naturligt rent vatten till skillnad från spillvatten som är ett naturligt smutsigt vatten. Alltså borde vi inte automatiskt definiera dagvatten som ett avloppsvatten.

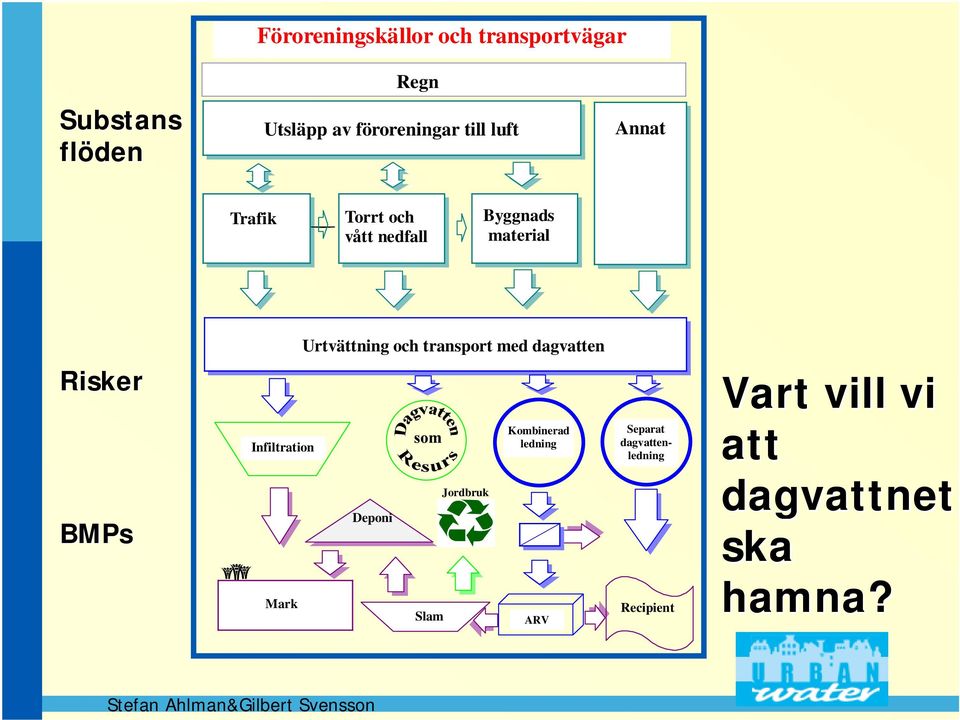

3 Föroreningskällor och transportvägar Substans flöden Regn Utsläpp av föroreningar till luft Annat Trafik Torrt och vått nedfall Byggnads material Urtvättning och transport med dagvatten Risker BMPs Infiltration Mark Deponi Slam Jordbruk Kombinerad ledning ARV Separat dagvattenledning Recipient Vart vill vi att dagvattnet ska hamna?

4

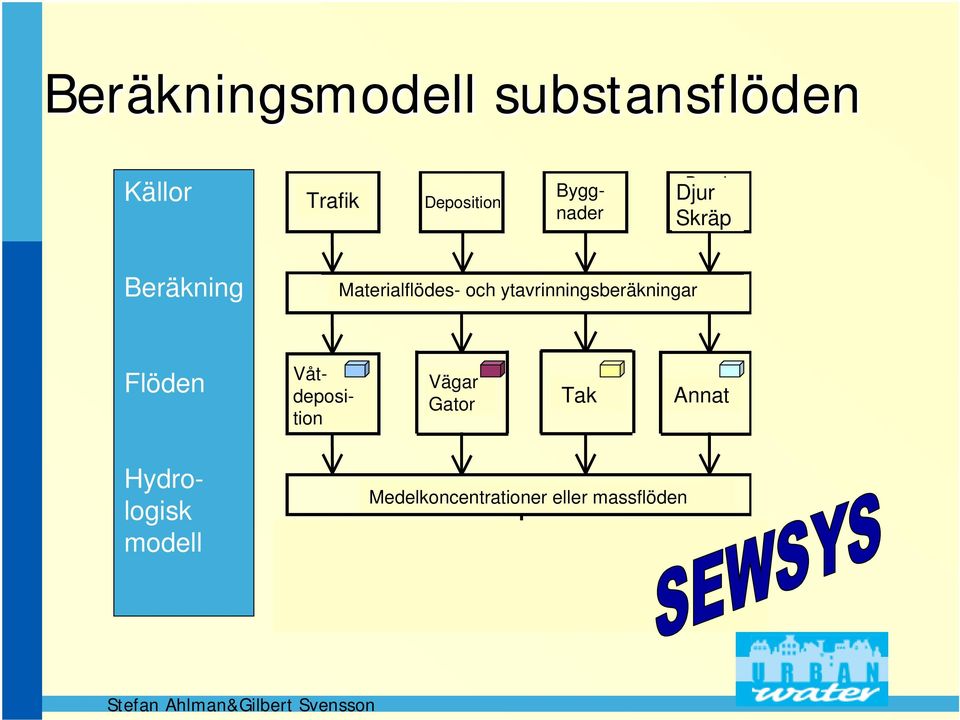

5 Beräkningsmodell substansflöden Källor Sources (kg/year) Trafik People and animals Djur Skräp Beräkning Computations Materialflödes- och SEWSYS ytavrinningsberäkningar Flöden Produced and discharged (kg/year) Hydrologisk modell Byggnader Traffic Deposition Buildings Våt- Wet deposi- tion deposition Vägar Roads Roofs Other areas Gator Tak Annat Simulations Efficiency of strategy (kg/year) Medelkoncentrationer Four abatement strategies eller massflöden Reduction (kg/year)

6 Kartering av takmaterial Olika material karteras m h a GIS

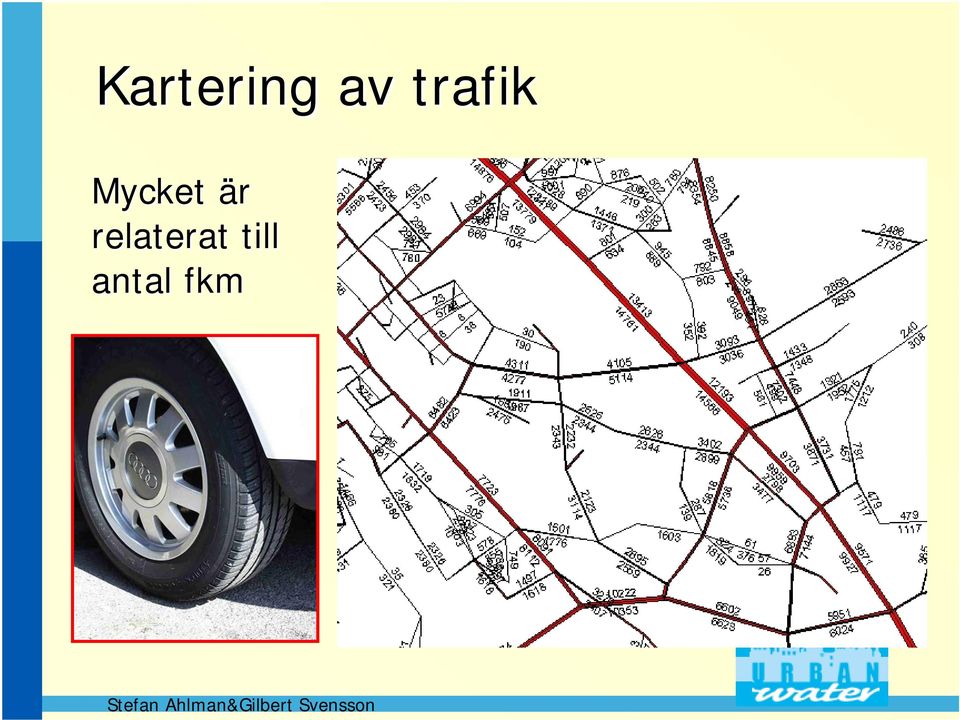

7 Kartering av trafik Mycket är relaterat till antal fkm

8 Beräknade substansflöden från olika typer av delområden Föroreningsbelastning [kg/år] Våt dep. Trafikytor Tak Övr. ytor 5 0 Cu Zn Pb*10 Cd*100 P N/10 PAH*100 BOD/100

9 Hur fördelar sig de trafikrelaterade substanserna? Däck slit. 1% Väg slit. 6% Koppar Torr Dep. 1% Total Fosfor Torr Dep. 37% Däck slit. 23% PAH Broms slit. 92% Avgaser 63% Väg slit. 77%

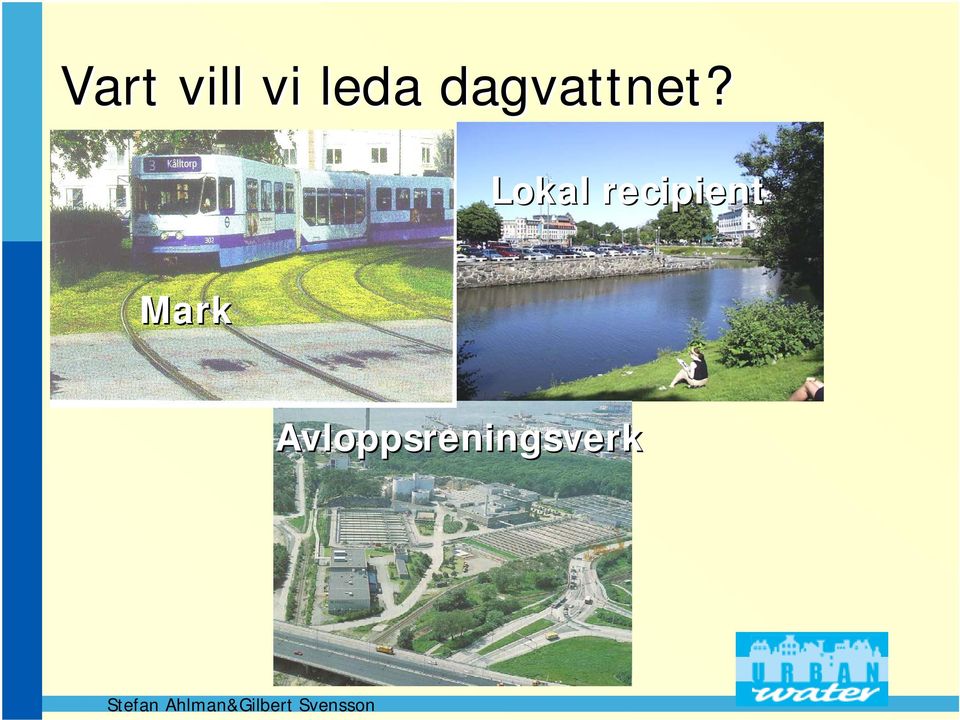

10 Vart vill vi leda dagvattnet? Lokal recipient Mark Avloppsreningsverk

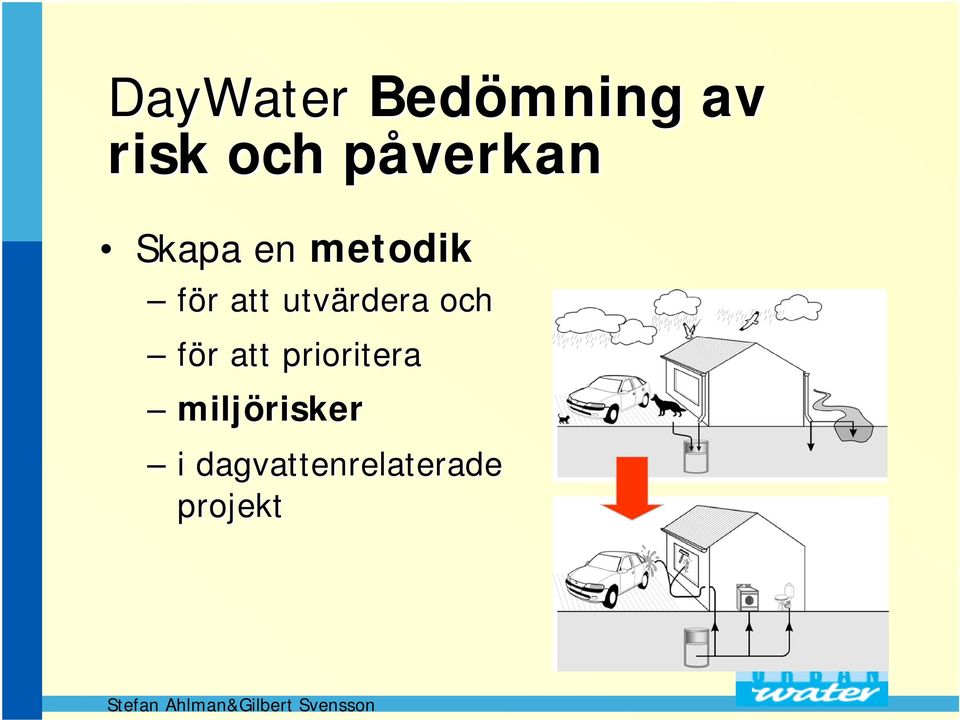

11 DayWater Bedömning av risk och påverkan Skapa en metodik för r att utvärdera och för att prioritera miljörisk risker i dagvattenrelate relaterade rade projekt

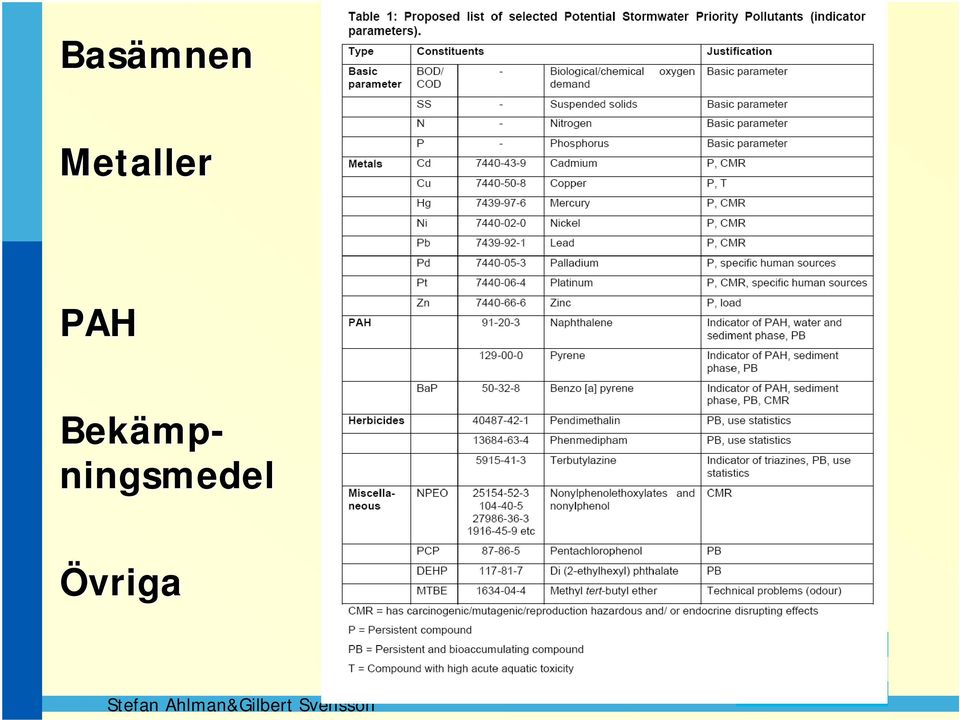

12 Basämnen Metaller PAH Bekämp- ningsmedel Övriga

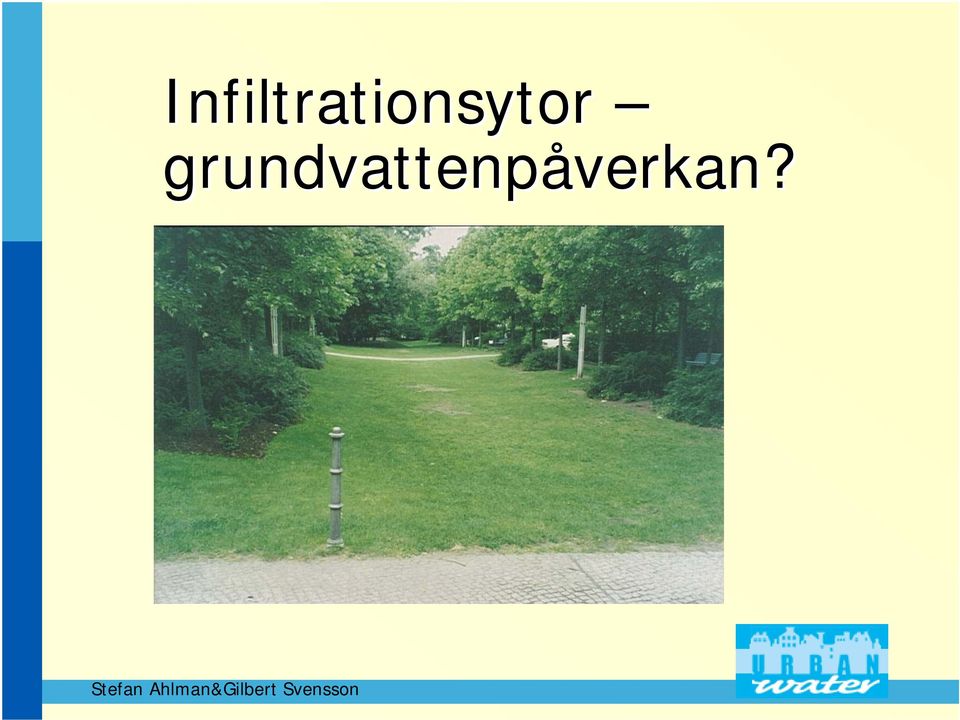

13 Infiltrationsytor grundvattenpåverkan?

14 Vilken påverkan får vi?

15 Dammar för vem?

16 Hantering av sediment - Drift o underhåll

17 DayWater Analys A av reningsanläggningar och sätt att hantera dagvatten - (tekniska och icke tekniska BMPs) Katalog över olika typer av BMPs Metod för att jämföra olika typer av BMPs

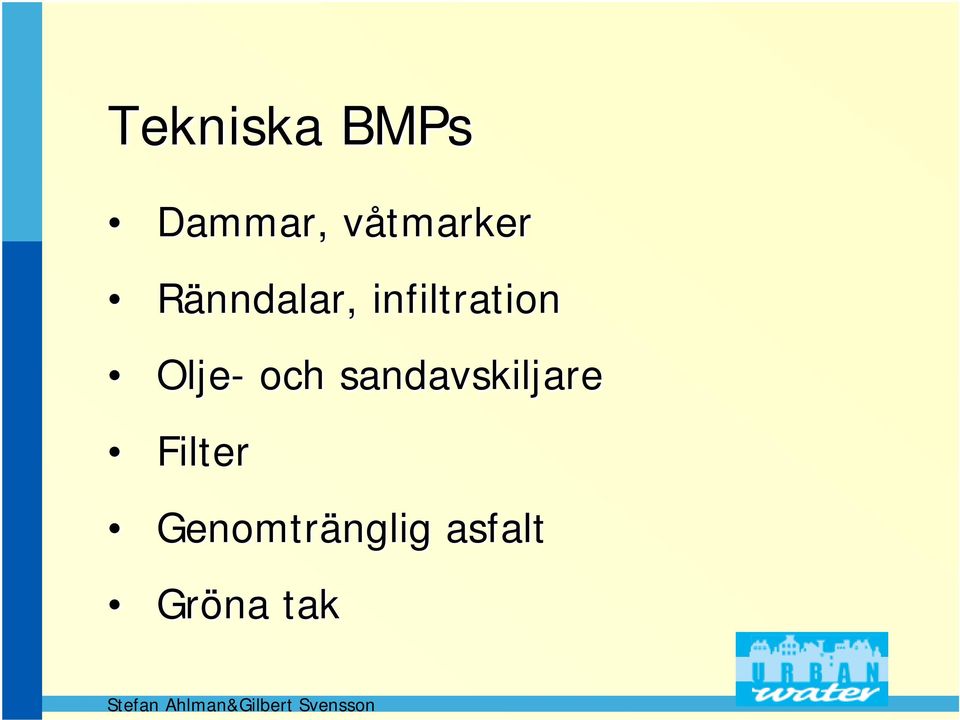

18 Tekniska BMPs Dammar, våtmarker Ränndalar,, infiltration Olje- och sandavskiljare Filter Genomtränglig asfalt Gröna tak

19 Filter i rännstensbrunnar Innolet

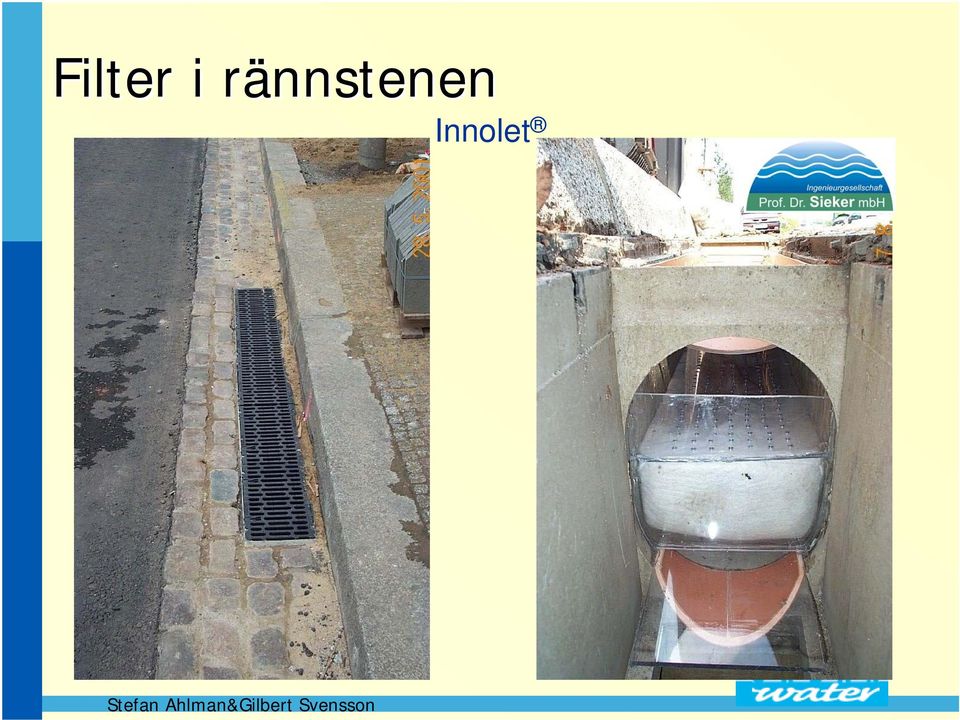

20 Filter i rännstenen Filter i rännstenen Innolet

21 Ränndalar med filter Top soil-30cm Swale Infiltration Swale overflow Inspection Manhole Trench Drain pipe Trench overflow Throttle

22 Exempel: Hannover Kronsberg

23 Exempel: Hannover Kronsberg

24 Exempel: Hannover Kronsberg

25 Infiltrationsanläggning och farthinder Innodrain

26 INNODRAIN -SYSTEM - Schematischer Längsschnitt Innodrain-Elemente mit Bepflanzung Straße Mutterboden Sand Überlauf Straße Kontroll- und Drosselschacht mit ARO Rigofill-Rigole Anstehender Boden

27 Icke-tekniska BMPs Reducering av föroreningskällorna Byte av material Minskad användning Användning av dagvattnet Gatusopning Bättre snöhantering

28 Gatusopning

29 Kostnader

30 Sammanfattning Att minska dagvattnets förorenings- källor är det självklara förstahandsvalet. Kan vara svårt och dyrt, samt kräver mycket av stadsplanerare, byggare och allmänheten. Kan man inte ta bort dagvattnets föroreningar, måste man bestämma var de skall hamna. Var hamnar de bäst i ytvattnet, i grundvattnet eller i marken?
