1 Innehållsförteckning Innehållsförteckning...1 Anmärkning om användningen...2 Säkerhetsinformation...2 Försiktighetsåtgärder...3 Varningar angående ögonsäkerhet...5 Produktens kännetecken...5 Introduktion...6 Översikt av förpackningen...6 Produktöversikt...7 Huvudenhet... 7 Kontrollpanel... 8 Inmatning/utmatningsanslutningar... 9 Fjärrkontroll Installation...11 Ansluta projektorn...11 Ansluta till stationär/bärbar dator Ansluta till videokällor Sätta på/stänga av projektorn...13 Slå på projektorn Stänga av projektorn Varningslampa Justera den projicerade bilden...15 Justera projektorns höjd Justera projektorns zoom/skärpa Justera storleken på den projicerade bilden Användarkontroller...20 Kontrollpanel & fjärrkontroll...20 Kontrollpanel Fjärrkontroll Bildskärmsmenyer...28 Hur den används Menyträd BILD BILD Inställning Bild Inställning Signal (RGB) DISPLAY DISPLAY 3D INSTÄLLNING INSTÄLLNING Säkerhet INSTÄLLNING Ljudinställningar INSTÄLLNING LAN Settings INSTÄLLNING Avancerad ALTERNATIV ALTERNATIV Fjärrkontrollsinställning ALTERNATIV Inställning ALTERNATIV Lampinställningar ALTERNATIV Optional Filter Settings Bilagor...54 Felsökning...54 Byta ut lampan...60 Montering och rengöring av filtret...62 Kompatibilitetslägen...63 Dator/Video/HDMI/Mac-kompabilitet D-ingångens videokompatibilitet RS232 kommandon och Protokoll Funktionslista...65 RS232 stifttilldelningar RS232 Protokollfunktionslista Takmonteringsinstallation...70 Optoma Global Offices...71 Lagstiftning & säkerhetsbestämmelser Svenska

2 Anmärkning om användningen Säkerhetsinformation Blixten med pilen inom en likställd triangel innebär att användaren varnas för närvaro av oisolerad farlig spänning innanför produktens hölje, som kan vara tillräcklig omfattning för att utgöra en risk för elektrisk stöt för människor. Utropstecknet inom en likställd triangel innebär att användaren underrättas om att det finns viktiga bruks- och underhållsanvisningar (service) i litteraturen som följer med apparaten. VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTRISK STÖT SKA APPARATEN INTE UTSÄTTAS FÖR REGN ELLER FUKT. FARLIGT HÖG SPÄNNING FINNS INUTI HÖLJET. ÖPPNA INTE HÖLJET. ÖVERLÅT SERVICE ENDAST TILL KVALIFICERAD PERSONAL. Klass B utstrålningsgränser Den här apparaten Class B tillmötesgår alla krav från utrustningsförordningen från Canadian Interference-Causing. Viktig säkerhetsanvisning 1. Avstå från att blockera ventilationsöppningar. För att försäkra dig om att projektorn fungerar tillförlitligt och för att förebygga överhettning är det rekommenderat att projektorn placeras på en plats där ventilationen flödar oförhindrat. Placera den till exempel inte på ett överfyllt kaffebord, en soffa eller en säng. Placera den heller inte i ett slutet utrymme, t.ex. bokhylla eller skåp som förhindrar fritt luftflöde. 2. Använd inte projektorn nära vatten eller i fuktiga miljöer. Minska brandfara och/eller risk för elektriska stötar genom att inte utsätta produkten för regn eller fukt. 3. Placera inte i närheten av värmekällor såsom element, spis eller annan utrustning som avger värme, t.ex. förstärkare. 4. Torka endast av med torr trasa. 5. Använd endast tillsatser/tillbehör som specificerats av tillverkaren. 6. Använd inte enheten om den utsatts för fysiskt skada eller om den missbrukats. Fysisk skada/missbruk innebär att (men är inte begränsat till): apparaten har tappats. nätsladden eller kontakten har skadats. vätska har spillts på projektorn. projektorn har utsatts för regn eller fukt. någonting har fallit in i projektorn eller något inuti sitter löst. Försök aldrig att själv reparera enheten. Öppna eller ta bort höljet kan utsätta dig för farlig spänning eller andra faror. Ring Optoma innan du sänder in enheten för reparation. 7. Låt inga objekt eller vätskor tränga in i projektorn. De kan komma i kontakt med farliga spänningspunkter och kortsluta delar som kan resultera i brand eller elektrisk stöt. 8. Se projektorns hölje för säkerhetsrelaterade markeringar. 9. Enheten får endast repareras av lämplig servicepersonal. Svenska 2

3 Anmärkning om användningen Försiktighetsåtgärder Varning- Följ alla varningar, försiktighetsåtgärder och rekommenderat underhåll i denna bruksanvisning. Titta inte in i projektorlinsen när lampan är tänd. Det skarpa ljuset kan skada dina ögon. När lampan når slutet på sin livscykel kommer projektorn inte att slås på igen förrän lampmodulen har bytts ut. Du byter lampa genom att följa procedurerna i avsnittet Byta ut lampan på sidorna Varning- Varning- Varning- Varning- Varning- Varning- Varning- Varning- Minska risken för brand eller elstöt genom att inte utsätta denna produkt för regn eller fukt. Öppna eller montera inte isär projektorn då detta kan orsaka elektrisk stöt. Låt enheten svalna före lampbyte. Följ instruktionerna som beskrivs på sid Den här projektorn känner själv av lampans livstid. Var noga med att byta ut lampan när den visar varningsmeddelanden. Återställ fuktionen Lampåterställning från skärmmenyn Options Lampinställning när lampmodulen har bytts ut (se sidan 52). När du stänger av projektorn ska du kontrollera så att avkylningscykeln har avslutats innan du kopplar ifrån strömmen. Låt projektorn svalna i 90 sekunder. Alla projektorer har ett linsskydd. För din egen säkerhet, om projektorn har ett linsskydd bör du ta bort det innan du sätter på projektorn. När lampan börjar närma sig slutet av sin livslängd visas meddelandet Lampvarning: Lampan är förbrukad. visas på skärmen. Kontakta din lokala återsförsäljare eller servicecenter för att byta ut lampan så snart som möjligt. 3 Svenska

4 Anmärkning om användningen Gör: Stänga av projektorn och dra ut nätkontakten ur eluttaget före rengöring av produkten. Använd en mjuk torr trasa med ett milt rengöringsmedel för att göra rent skärmens ytterhölje. Koppla bort strömsladden från eluttaget om produkten inte används under en längre tidsperiod. Undvik att använda i områden som är utsatta för mycket damm och smuts. Gör inte: Blockera uttag och öppningar på enheten som är till för ventilation. Använd skadliga rengöringsmedel, vaxer eller lösningsmedel för att rengöra enheten. Använd under följande förhållanden: Använd i extremt varma, kalla eller fuktiga miljöer. Kontrollera så att rumstemperaturen ligger inom 5-40 C. Relativ luftfuktighet ska ligga mellan 5-40 C, 80% (Max.) och vara ickekondenserande. Använd i närheten av apparater som avger starka magnetfält. Använd i direkt solljus. Svenska 4

5 Anmärkning om användningen Varningar angående ögonsäkerhet Titta aldrig rakt in i projektorstrålen. Håll så mycket som möjligt ryggen vänd mot strålen. När projektorn används i ett klassrum ska studenter övervakas när de ombeds att peka ut någonting på skärmen. För att minimera lampenergin använd persienner för att minska omgivande ljusnivåer. Produktens kännetecken XGA (1024 x 768)/WXGA (1280 x 800) Naturlig upplösning HD-kompatibel 720p och 1080p stöds BrilliantColor TM teknologi Kensingtonlås Produktens funktioner kan variera avhängigt modell. RS232 kontroll Snabbavstängning Full 3D (Se sida 64) Produktfunktionerna konfigureras av tillverkaren enligt faktiska förhållanden. 5 Svenska

6 Power Page- Keystone Freeze Enter Switch Volume Menu HDMI 7 8 User1 Source Laser VGA User2 0 Page+ 3D Video 9 User3 Resync Introduktion Översikt av förpackningen Packa upp och kontrollera innehållet för att försäkra dig om att alla delar finns med. Om något saknas, kontakta närmaste kundservicecenter. Projektor Strömsladd VGA-kabel (*) L R Beroende på olika program i olika länder, kan vissa regioner ha olika tillbehör. Batteri IR fjärrkontroll Bärväska (*) Dokumentation : (*) Valda tillbehör kanske inte ingår i paketet som kan variera beroende på regionala erbjudanden och modellspecifikationer. Bruksanvisning Garantikort Snabbstartskort WEEE-kort (endast för EMEA) Svenska 6

7 Introduktion Produktöversikt Huvudenhet Standard Kort kast Gränssnittet är avhängigt modellens specifikationer. Blockera inte ventilationsöppningarna på projektorn Fokusring 2. Zoomspak 3. IR mottagare 4. Kontrollpanel 5. Inmatning/utmatningsanslutningar 6. Kensington -låsets 7. Ventilation (intag) 8. Högtalare 9. Justeringsfot för lutning 10. Ventilation (utgång) Fokusring IR mottagare Kontrollpanel Inmatning/utmatningsanslutningar Kensington -låsets Ventilation (intag) Högtalare Justeringsfot för lutning Ventilation (utgång) 7 Svenska

8 Introduktion Kontrollpanel Källa 2. Keystonekorrigering 3. Enter 4. Re-Synk 5. Hjälp 6. Fyra riktningsvalknappar 7. Temp-LED 8. Strömförsörjning 9. LED Till/Standby 10. Lamplysdiod 11. Meny Svenska 8

9 Introduktion Inmatning/utmatningsanslutningar AUDIO-OUT AUDIO2-IN AUDIO1-IN RJ-45 RS-232C USB HDMI VIDEO S-VIDEO VGA-OUT VGA2-IN/YPbPr VGA1-IN/YPbPr/ Loop-throguh för bildskärmen stöds endast i VGA2-IN/YPbPr. Gränssnittet är avhängigt modellens specifikationer. VGA-dongel är ett tillvalstillbehör. Var god kontakta Optoma serviceavdelning angående detaljer. 1. Komposit-Video ingångskontakt 2. S-Video ingångskontakt 3. VGA-utgång (utgång för bildskärmens loop through) 4. VGA2-IN/SCART/YPbPr-anslutning (analog datorsignal/komponentvideoinmatning/hdtv/ YPbPr) 5. VGA1-IN/YPbPr/ -anslutning (analog datorsignal/komponentvideoinmatning/hdtv/ypb- Pr/trådlös funktion via VGA-dongel) 6. HDMI-kontakt 7. Fack för säkerhetslås 8. Audio 2 ingångskontakt (3,5 mm minikontakt) 9. Ljudutgångskontakt (3,5 mm minikontakt) 10. Audio 1 ingångskontakt (3,5 mm minikontakt) 11. RS-232-kontakt (9-polig) 12. USB-tjänst och fjärrmus 13. Strömförsörjning 14. RJ45 9 Svenska

10 Introduktion Fjärrkontroll Gränssnittet är underställt modellens specifikationer Power Switch Freeze L R Enter Page- Laser Page+ Keystone Volume Menu 3D HDMI VGA Video User1 User2 User3 0 Source Resync Ström (På/Av) 2. Frys 3. Visa blank och stäng av ljud 4. USB Vänster musklick 5. Enter 6. Vänster valknapp 7. Utlösare för laserpekare 8. Sida ner 9. Keystone +/- 10. Bildförhållande 11. HDMI 12. Användardefinierade knappar 13. Källa 14. Inställning ljusstyrka 15. Musfunktion på/avväljare 16. Tyst 17. USB-mus Högerklicka 18. Upp-valknapp 19. Höger-valknapp 20. Ner-valknapp 21. Sida upp 22. Volym +/ D 24. Video 25. VGA 26. Re-Synk Svenska 10

11 molex Ansluta projektorn Installation Ansluta till stationär/bärbar dator Utmatning Monitor Ljudutgång VIDEO S-VIDEO VGA-OUT VGA2-IN/YPbPr VGA1-IN/YPbPr/ 5 Beroende på olika program i olika länder, kan vissa regioner ha olika tillbehör. AUDIO-OUT AUDIO2-IN RJ-45 AUDIO1-IN RS-232C HDMI USB (*) Extra tillbehör Gränssnittet är avhängigt modellens specifikationer. 6 7 MOLEX *Ljudutgångskabel 2...*VGA utsignalkabel 3... VGA-kabel 4...*HDMI kabel 5...Strömsladd 6... *USB-kabel 7... *RS232-kabel 8... *Ljudingångskabel 11 Svenska

12 Installation Ansluta till videokällor Kompositvideoutgång S-Video utgång DVD-spelare, digitalbox, HDTV-mottagare Beroende på olika program i olika länder, kan vissa regioner ha olika tillbehör. (*) Extra tillbehör Gränssnittet är avhängigt modellens specifikationer. VIDEO S-VIDEO AUDIO-OUT AUDIO2-IN AUDIO1-IN RJ-45 VGA-OUT RS-232C VGA2-IN/YPbPr 7VGA1-IN/YPbPr/ USB HDMI Ljudutgång 8 DVD-spelare, digitalbox, HDTV-mottagare *Kompositvideokabel 2... *S-videokabel 3...*HDMI kabel 4...Strömsladd 5... *Ljudutgångskabel 6... *Ljudingångskabel 7... *VGA/RCA-kabel 8...*15-sifts till 3 RCA- komponent/hdtv adapter 9... *3 RCA-komponentkabel Svenska 12

13 När effektläget (Standby) är inställt till Eco (< 0,5 W) är VGA-utgång, Audioöverföring avaktiverade när projektorn är i läge standby. Slå på projektorn Installation Sätta på/stänga av projektorn 1. Anslut nätkabeln och signalkabeln ordentligt Vid anslutning kommer STRÖM-LED att lysa rött. 2. Tänd lampan genom att trycka på -knappen antingen ovanpå projektorn eller på fjärrkontrollen. STRÖM-LED:n växlar nu färg till blå. Startbilden kommer att visas inom ung. 10 sekunder. Första gången som du använder projektorn kommer du att uppmanas att välja önskat språk och energisparläge. 3. Starta och anslut den källa du vill visa på duken (dator, bärbar dator, videobandspelare, etc.). Projektornkänner automatiskt av källan. Om den inte gör det, tryck på menyknappen och gå till Alternativ. Se till att Signallås har stängts Av. Om du ansluter flera källor samtidigt, tryck på knappen KÄLLA på kontrollpanelen eller knapparna för källa direkt på fjärrkontrollen för att växla mellan ingångssignaler. Effekt 1 Stäng först av projektorn och sedan signalkällorna. 13 Svenska

14 Installation Stänga av projektorn 1. Tryck på knappen på fjärrkontrollen eller på kontrollpanelen för att stänga av projektorn. Följande meddelande visas på skärmen. Tryck på -knappen igen för att bekräfta, annars kommer meddelandet att försvinna efter 15 sekunder. Projektorn kommer att stängas av när -knappen trycks in för andra gången. 2. Fläktarna kommer att fortsätta att fungera i 10 sekunder och STRÖM-LED:en kommer att blinka blått. Under denna period kan projektorn inte slås på igen och projektorn bör inte vara urkopplad. När kylningscykeln är klar kommer STRÖM-LED:en att lysa rött (standby-läge). Vid denna tidpunkt kan projektorn slås på igen genom att trycka på -knappen. 3. Koppla från strömsladden från det elektriska uttaget och från projektorn. 4. Slå inte på projektorn direkt efter att en session har varit igång. Kontakta närmaste servicecenter om projektorn uppvisar dessa symptom. Se sid för ytterligare information. Varningslampa När varningsindikatorerna (se nedan) lyser kommer projektorn automatiskt att stängas av: LAMP -LED-indikatorn lyser rött och om På/Standby blinkar indikatorn gult. TEMP -LED-indikatorn lyser rött och om På/Standby blinkar indikatorn gult. Detta indikerar att projektorn är överhettad. Under normala förhållanden kan projektorn slås på igen. TEMP LED-indikatorn blinkar rött och om På/Standby blinkar indikatorn rött. Koppla ifrån strömsladden från projektorn, vänta 30 sekunder och försök igen. Om varningsindikatorn lyser igen kontakta ditt närmaste servicecenter för hjälp. Svenska 14

15 Installation Justera den projicerade bilden Justera projektorns höjd Projektorn är utrustad med hissbara fötter för justering av bildhöjden. 1. Leta reda på den justerbara fot som du vill modifiera på undersidan av projektorn. 2. Vrid den justerbara ringen medurs för att höja projektorn eller moturs för att sänka den. Upprepa vid behov med de andra fötterna. Justeringsfot för lutning Ring för lutningsjustering 15 Svenska

16 Installation Justera projektorns zoom/skärpa Du kan vrida zoomringen för att zooma in eller ut. Ställ in bildskärpan genom att vrida på fokuseringsringen tills bilden blir tydlig. XGA-serien: Projektorns skärpeområde ligger mellan 1,0 och 12,0 meter (3,28 till 39,4 fot). WXGA-serien: Projektorns skärpeområde ligger mellan 1,0 och 10,0 meter (3,28 till 32,8 fot). XGA med 0,6 TR: Projektorn kan fokuseras på avstånd mellan 0,76 och 3,66 meter (2,5 till 12 fot). WXGA med 0,5 TR: Projektorn kan fokuseras på avstånd mellan 0,5 till 3,35 meter (1,64 till 11 fot). Zoomspak Fokusring Svenska 16

17 Installation Justera storleken på den projicerade bilden XGA-serien: Projicerad bildstorlek från 0,70 till 7,69 meter (27.5 ~ ).. WXGA-serien: Projicerad bildstorlek från 0,69 till 7,60 meter (27,3 till 299,5 tum). XGA med 0,6 TR: Projicerad bildstorlek från 1,55 ~ 7,42 meter (60,7 ~ 291,7 ). WXGA med 0,5 TR: Projicerad bildstorlek från 1,13 ~ 7,54 meter (44,3 ~ 297 ). Vy ovanifrån Skärm Skärm (B) Projektionsavstånd (D) Diagonal Höjd Skärm Skärm (H) Bredd Sidovy Förskjutning (Hd) Projektionsavstånd (D) 17 Svenska

18 Installation Standard XGA Diagonal storlek på 4:3-skärm i tum Skärm storlek B x H Projektionsavstånd (D) Förskjutning (Hd) (m) (tum) (m) (fot) Bredd Höjd Bredd Höjd bred tele bred tele (m) (tum) 30,00 0,61 0,46 24,00 18,00 1,19 1,31 3,90 4,30 0,07 2,70 40,00 0,81 0,61 32,00 24,00 1,58 1,75 5,18 5,74 0,09 3,60 60,00 1,22 0,91 48,00 36,00 2,38 2,62 7,81 8,60 0,14 5,40 70,00 1,42 1,07 56,00 42,00 2,77 3,06 9,09 10,04 0,16 6,30 80,00 1,63 1,22 64,00 48,00 3,17 3,50 10,40 11,48 0,18 7,20 90,00 1,83 1,37 72,00 54,00 3,57 3,93 11,71 12,89 0,21 8,10 100,00 2,03 1,52 80,00 60,00 3,96 4,37 12,99 14,34 0,23 9,00 120,00 2,44 1,83 96,00 72,00 4,75 5,24 15,58 17,19 0,27 10,80 150,00 3,05 2,29 120,00 90,00 5,94 6,55 19,49 21,49 0,34 13,50 180,00 3,66 2,74 144,00 108,00 7,13 7,86 23,39 25,79 0,41 16,20 250,00 5,08 3,81 200,00 150,00 9,91 10,92 32,51 35,83 0,57 22,50 300,00 6,10 4,57 240,00 180,00 11,89 13,11 39,01 43,01 0,69 27,00 WXGA Diagonal storlek på 16:10-skärm i tum Skärm storlek B x H Projektionsavstånd (D) Förskjutning (Hd) (m) (tum) (m) (fot) Bredd Höjd Bredd Höjd bred tele bred tele (m) (tum) 30,00 0,65 0,40 25,44 15,90 1,00 1,10 3,28 3,61 0,05 1,97 40,00 0,86 0,54 33,92 21,20 1,34 1,46 4,40 4,79 0,07 2,63 60,00 1,29 0,81 50,88 31,80 2,00 2,20 6,56 7,22 0,10 3,94 70,00 1,51 0,94 59,36 37,10 2,34 2,56 7,68 8,40 0,12 4,60 80,00 1,72 1,08 67,84 42,40 2,67 2,93 8,76 9,61 0,13 5,26 90,00 1,94 1,21 76,32 47,70 3,00 3,30 9,84 10,83 0,15 5,91 100,00 2,15 1,35 84,80 53,00 3,34 3,66 10,96 12,01 0,17 6,57 120,00 2,58 1,62 101,76 63,60 4,01 4,39 13,16 14,40 0,20 7,89 150,00 3,23 2,02 127,20 79,50 5,01 5,49 16,44 18,01 0,25 9,86 180,00 3,88 2,42 152,64 95,40 6,01 6,59 19,72 21,62 0,30 11,83 250,00 5,38 3,37 212,00 132,50 8,35 9,15 27,40 30,02 0,42 16,43 300,00 6,46 4,04 254,40 159,00 10,02 10,98 32,87 36,02 0,50 19,72 Denna tabell är endast till som referens. Svenska 18

19 Användarkontroller Kort kast XGA Diagonal storlek på 4:3-skärm i tum Skärm storlek B x H Projektionsavstånd (D) Förskjutning (Hd) (m) (tum) (m) (fot) Bredd Höjd Bredd Höjd bred tele bred tele (m) (tum) 32,00 0,65 0,49 25,59 19,29 0,40 0,40 1,31 1,31 0,07 2,89 40,00 0,81 0,61 32,00 24,00 0,50 0,50 1,64 1,64 0,09 3,60 60,00 1,22 0,91 48,00 36,00 0,75 0,75 2,46 2,46 0,14 5,40 70,00 1,42 1,07 56,00 42,00 0,88 0,88 2,89 2,89 0,16 6,30 80,00 1,63 1,22 64,00 48,00 1,00 1,00 3,28 3,28 0,18 7,20 90,00 1,83 1,37 72,00 54,00 1,13 1,13 3,71 3,71 0,21 8,10 100,00 2,03 1,52 80,00 60,00 1,25 1,25 4,10 4,10 0,23 9,00 120,00 2,44 1,83 96,00 72,00 1,50 1,50 4,92 4,92 0,27 10,80 150,00 3,05 2,29 120,00 90,00 1,88 1,88 6,17 6,17 0,34 13,50 180,00 3,66 2,74 144,00 108,00 2,26 2,26 7,41 7,41 0,41 16,20 250,00 5,08 3,81 200,00 150,00 3,13 3,13 10,27 10,27 0,57 22,50 300,00 6,10 4,57 240,00 180,00 3,76 3,76 12,34 12,34 0,69 27,00 WXGA Diagonal storlek på 16:10-skärm i tum Skärm storlek B x H Projektionsavstånd (D) Förskjutning (Hd) (m) (tum) (m) (fot) Bredd Höjd Bredd Höjd bred tele bred tele (m) (tum) 44,30 0,95 0,60 37,40 23,62 0,50 0,50 1,64 1,64 0,07 2,93 50,00 1,08 0,67 42,52 26,38 0,56 0,56 1,84 1,84 0,08 3,27 60,00 1,29 0,81 50,79 31,80 0,68 0,68 2,23 2,23 0,10 3,94 70,00 1,51 0,94 59,36 37,10 0,79 0,79 2,59 2,59 0,12 4,60 80,00 1,72 1,08 67,84 42,40 0,90 0,90 2,95 2,95 0,13 5,26 90,00 1,94 1,21 76,32 47,70 1,02 1,02 3,35 3,35 0,15 5,91 100,00 2,15 1,35 84,80 53,00 1,13 1,13 3,71 3,71 0,17 6,57 120,00 2,58 1,62 101,76 63,60 1,35 1,35 4,43 4,43 0,20 7,89 150,00 3,23 2,02 127,20 79,50 1,69 1,69 5,54 5,54 0,25 9,86 180,00 3,88 2,42 152,64 95,40 2,03 2,03 6,66 6,66 0,30 11,83 250,00 5,38 3,37 212,00 132,50 2,82 2,82 9,25 9,25 0,42 16,43 300,00 6,46 4,04 254,40 159,00 3,39 3,39 11,12 11,12 0,50 19,72 Denna tabell är endast till som referens. 19 Svenska

20 Användarkontroller Kontrollpanel & fjärrkontroll Kontrollpanel Att använda kontrollpanelen Strömförsörjning Re-Synk ENTER Källa Meny Hjälp Fyra riktningsvalknappar Keystone / Lamplysdiod Temp-LED PÅ/STAND- BY-LED Se avsnittet Slå på/stänga av projektorn på sidorna Synkroniserar projektorn till ingångskällan automatiskt. Bekräfta ditt val av rubrik. Tryck Källa för att välja en inmatningssignal. Tryck Meny för att visa skärmmenyn (OSD). Stäng bildskärmsmenyn genom att trycka en gång till på Meny. Hjälpmeny (endast tillgänglig när OSD-menyn inte visas). för att välja alternativ eller göra justeringar till ditt val. Använd för att justera bildens förvridning orsakad av projektorn lutning. (± 40 grader) Indikerar projektorlampans status. Indikerar projektorns temperaturstatus. Indikerar projektorns status. Svenska 20

21 Användarkontroller Fjärrkontroll Att använda fjärrkontrollen Power Switch Strömförsörjning Väljare Se avsnittet Slå på/stänga av projektorn på sidorna USB-musväljare. L Freeze R Visa blank och stäng av ljud Slår på/stänger tillfälligt av ljud och bild. Enter Frys Frys videon tillfälligt. Tyst Slår på/stänger tillfälligt av ljud. Bildförhållande Page- Keystone Volume Menu HDMI 7 8 User1 Source Laser VGA User2 0 Page+ 3D Video Gränssnittet är underställt modellens specifikationer. 9 User3 Resync V/H Fyra riktningsvalknappar Enter Laser Sida +/- Volym +/- Keystone +/- Meny 3D Simulera USB-mus Vänster/Höger-klick. Använd för att välja alternativ eller göra justeringar till ditt val. Upp/Ner/Vänster/Högerknapp för simulering av USB-mus via USB när Väljare -knappen klickas. Bekräfta ditt val av rubrik. USB-simulering när Väljare -knappen klickas. Laserpekarutlösare, tryck för att avge laser (För laserversion). Sida upp/ner för simulering av USB-tangentbord via USB när OSD är av. Justerar bildstörningar som orsakas av lutning av projektorn. Ökar/minskar volymen. Använd den här funktionen för att välja önskat bildomfång. Tryck Meny för att visa skärmmenyn (OSD). Stäng bildskärmsmenyn genom att trycka en gång till på Meny. Tryck på 3D för att öppna/stänga 3D OSD-menyn. 21 Svenska

22 Användarkontroller Att använda fjärrkontrollen HDMI Tryck på HDMI för att välja HDMI källa. VGA Video Användardefinierade knappar (1/2/3) Källa Inställning ljusstyrka Re-Synk Tryck på VGA för att välja en VGA-källa. Tryck på Video för att välja Kompositvideo- och S-videokälla. Knappar kan definieras på projektor- OSD. Tryck Källa för att välja en inmatningssignal. Byt ljusstyrkeläge: Ljusstark -> Eco -> Dynamisk. (Se sidan 52) Synkroniserar projektorn till ingångskällan automatiskt. Svenska 22

23 Användarkontroller knapptext knapposition Knapp- MTX upprepa format Gemensam kod NEC_CODE Data Bitgrupp 1 Bitgrupp 2 Bitgrupp 3 Bitgrupp 4 K27 1 Strömförsörjning F1 32 CD 81 7E K25 2 Väljare F1 32 CD 3E C1 K28 3 Visa blank och stäng av ljud F1 32 CD 8A 75 K31 4 Frys F1 32 CD 8B 74 K26 5 Tyst F1 32 CD 92 6D K29 6 V F1 32 CD CB 34 K30 7 H F1 32 CD CC 33 K33 8 UPP F2 32 CD C6 39 K21 9 VÄNSTER F2 32 CD C8 37 K23 10 Enter F1 32 CD C5/CA 3A/35 K19 11 Right F2 32 CD C9 36 K32 12 Ner F2 32 CD C7 38 K22 13 Sida - F2 32 CD C2 3D K20 14 Laser K24 15 Sida + F2 32 CD C1 3E K10 16 Keystone - F2 32 CD 84 7B K9 17 Keystone + F2 32 CD 85 7A K8 18 Volym - F2 32 CD 8F 70 K7 19 Volym + F2 32 CD 8C 73 K16 20 Format/1 F1 32 CD K14 21 Meny/2 F1 32 CD K D/3 F1 32 CD 93 6C K4 23 HDMI/4 F1 32 CD K5 24 VGA/5 F1 32 CD D0 2F K6 25 Video/6 F1 32 CD D1 2E K3 26 Användare1/7 F1 32 CD D2 2D K2 27 Användare2/8 F1 32 CD D3 2C K1 28 Användare3/9 F1 32 CD D4 2B K15 29 Källa F1 32 CD C3 3C K17 30 Ljusstyrka/0 F1 32 CD K18 31 Omsynkronisering F1 32 CD C4 3B 23 Svenska

24 Användarkontroller Installera batterier Byt endast till samma eller ekvivalent typ enligt tillverkarens rekommendation. FÖRSIKTIGT Felaktig användning av batterier kan resultera i läckage av kemikalier eller explosion. Se till att följa instruktionerna nedan. Blanda inte batterier av olika typer. Olika batterityper har olika egenskaper. Blanda inte gamla och nya batterier. Att blanda gamla och nya batterier kan förkorta livslängden på nya batterier eller orsaka läckage av kemikalier i gamla batterier. Ta ut batterierna så fort de är slitna. Kemikalier som läcker från batterier som kommer i kontakt med huden kan orsaka utslag. Om du hittar läckage av kemikalier, torka noggrant med en trasa. Batterierna som följer med produkten har en något kortare livslängd än helt nya batterier. Ta bort batterierna från fjärrkontrollen om den inte ska användas under en längre tid. Följ lokala lagar vid bortskaffande av batteriet. Svenska 24

25 Användarkontroller Använda HJÄLP-knappen HJÄLP-funktionen säkerställer enkel inställning och hantering. Tryck på? knappen på kontrollpanelen för att få fram Hjälpmenyn. 25 Svenska

26 Användarkontroller Hjälpmenyknappen fungerar endast när ingen inmatningskälla har upptäckts. Se avsnittet Felsökning på sidorna för ytterligare detaljer. Om inmatningskällan upptäcks och hjälpknappen trycks in kommer följande sidor att visas för att hjälpa till att diagnostisera problemen. Svenska 26

27 Användarkontroller 27 Svenska

28 Användarkontroller Bildskärmsmenyer Projektorn har en OSD-meny med flera språk som möjliggör att du kan utföra bildjusteringar och ändra din projektors inställningar. Hur den används 1. Du öppnar OSD-menyn genom att trycka på Menu på fjärrkontrollen eller projektorn. 2. När OSD-menyn visas, använd knapparna för att välja önskad post på huvudmenyn. Vid val av en särskild sida tryck på eller Enter knappen för att gå in i undermenyn. 3. Använd knapparna för att välja önskad post och justera inställningarna med knappen. 4. Välj nästa objekt som ska justeras i undermenyn och justera enligt beskrivning ovan. 5. Tryck Enter för att bekräfta och skärmen återgår till huvudmenyn. 6. Du avslutar genom att trycka på Meny igen. Skärmmenyn kommer att stängas och projektorn sparar automatiskt de nya inställningarna. Huvudmeny Undermeny Inställningar Svenska 28

29 Användarkontroller Menyträd Main Menu BILD DISPLAY Inställning Sub Menu Settings Bild läge Presentation / Ljusstark / Film / srgb / Svarttavla / Personlig / 3D Ljusstyrka -50~50 Kontrast -50~50 Skärpa 1~15 #1 Färg -50~50 #1 Färgton -50~50 Inställning Gamma Film / Video / Grafik / Standard BrilliantColor 1~10 Färgtemperatur Varm / Medel / Kall Färginställningar Röd / Grön / Blå / Färgton / Färgmättnad / Ökning [-50~50] Cyan / Magenta / Gul Vit Röd / Grön / Blå Återställ Avsluta Färgområde AUTO / RGB / YUV (Input source is not HDMI) AUTO / RGB (0-255) / RGB (16-235) / YUV (Input source is HDMI) #2 Signal Automatic På / Av Fas (VGA) Frekvens (VGA) H. Position (VGA) V.Position (VGA) Avsluta Avsluta Återställ Format #3 4:3 / 16:9 / Ursprunglig / AUTO 4:3 / 16:9 or 16:10 / LBX / Ursprunglig / #4 AUTO Kantmask 0~10 Zoom -5~25 (80%~200%) Image Shift H -100~100 V -100~100 V. Keystone -40~40 3D 3D-läge Av / DLP-länk 3D->2D 3D / L / R #5 3D-Format AUTO / SBS / Top and Bottom / Frame Sequential #5 3D Synk. Invert På / Av Språk English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Suomi / / / Magyar / eština / / / / / / / / Türkçe / Vi t / Bahasa Indonesia / Româ nå Projektion Menyplacering #4 Skärmen-typ 16:10 / 16:9 (WXGA) #6 Säkerhet Säkerhet På / Av säkerhetstimer Ändra lösenord Avsluta Månad / Dag / Timmar 29 Svenska

30 Användarkontroller Main Menu Sub Menu Settings Inställning Projektor ID 0~99 Ljudinställningar Intern högtalare På / Av Tyst På / Av Volym 0~10 Ljudingång Standard / AUDIO1 / AUDIO2 Audio Input 2 function Mik / Audio Input2 LAN Settings Nätverksstatus Connect/Disconnect(Read-Only) DHCP På / Av [Default Off] IP-adress Standard [ ] Subnetmask Standard [ ] nätbrygga Standard [ ] DNS Standard [ ] Använd Ja / Nej Mac-adress Read-Only Avsluta Inställning Logotyp Standard / Neutral Dold text Av / CC1 / CC2 Avsluta ALTERNATIV Ingångskälla VGA / Video / Video / S-Video / HDMI Signallås På / Av Förstärkt kylning På / Av Dölj information På / Av Lås knappsats På / Av testmönster Ingen / Rutnät / Vitt mönster #6 IR funktion På / Av / Upptill / Front Bakgrundsfärg Svart / Röd / Blå / Grön / Vit Fjärrkontrollsinställning Egen1 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Egen2 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Egen3 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Inställning Direktpåslag På / Av Auto. Avstängning 0~180 Quick Resume Avstängningstimer (m9n) Strömläge (Standby) På / Av 0~990 Aktiv / Eco. Lampinställning Lampans brinntid lamppåminnelse På / Av Inställning ljusstyrka Ljusstark / Eco. / Dynamic / Eco+ Lampåterställning Ja / Nej Avsluta Optional Filter Settings Optional Filter Installed Ja / Nej Filter Usage Hours 0~9999 Filter Reminder Av / 300hr / 500hr / 800hr / 1000hr Filter Reset Ja / Nej Avsluta Återställ Ja / Nej Lägg märke till att bildskärmsmenyerna varierar beroende på vilken signaltyp som valts och vilken projektor som används. (#1) Färg och Färgton stöds endast i videoläge. (#2) Signal stöds endast vid analog VGA (RGB)-signal. (#3) Endast för XGA. (#4) Endast för WXGA-modeller. 16:9 eller 16:10 beror på skärmtypsinställning. (#5) 3D synk inverterad är tillgänglig endast när 3D är aktiverad och detta 3D-läge är endast för DLP-länkglas. (#6) Funktionen är avhängig modellens specifikationer. Svenska 30

31 Användarkontroller BILD Bild läge Det finns många fabriksinställningar optimerade för olika typer av bilder. Presentation: Bra färg och ljusstyrka från datorinmatning. Ljusstark: Max. ljusstyrka från datoringång. Film: För hemmabio. srgb: Standardiserad exakt färg. Svarttavla: Detta läge bör väljas för att uppnå optimal färginställning vid projicering på svarttavla (grön). Personlig: Användarinställningar. 3D: Rekommenderade inställning för 3D-läge aktiverat. Alla vidare justeringar av användaren i 3D kommer att sparas i detta läge för vidare användning. Ljusstyrka Ändra ljusstyrkan i bilden. Tryck Tryck Kontrast för att göra bilden mörkare. för att göra bilden ljusare. Kontrasten kontrollerar graden av skillnad mellan de ljusaste och mörkaste partierna i bilden. Tryck Tryck för att minska kontrasten. för att öka kontrasten. 31 Svenska

32 Användarkontroller Färg och Färgton funktionerna stöds endast under Videoläge. Skärpa Justerar bildens skärpa. Tryck Tryck Färg för att minska skärpan. för att öka skärpan. Justera en videobild från svart och vit till helt mättade färger. Tryck Tryck Färgton för att minska mängden färg i bilden. för att öka andelen mättnad i bilden. Justerar färgbalansen för rött och grönt. Tryck Tryck för att öka mängden grönt i bilden. för att öka mängden rött i bilden. Svenska 32

33 Användarkontroller BILD Inställning Gamma Det här gör det möjligt för dig att välja en degammatabell som har fininställts för att få ut den bästa bildkvaliteten för ingången. Film: För hemmabio. Video: För video- eller TV-källa. Grafik: För bildkälla. Standard: för datorkälla. BrilliantColor Denna justerbara post utnyttjar en ny färgbehandlingsalgoritm och systemnivåförstärkningar för att möjliggöra högre ljusstyrka samtidigt som det ger verkliga, mer vibrerande färger i bilden. Intervallet är från 0 till 10. Om du vill ha en mer förbättrad bild justerar du mot den maximala inställningen. För en mjukare, mer neutral bild, justera mot den minimala inställningen. Färgtemperatur Vid inställning till kall temperatur är bilden mer blå. (kall bild) Vid inställning till var temperatur är bilden med röd. (varm bild) Färginställningar Tryck på för att öppna nästa meny enligt nedan och välj sedan kommando med eller. 33 Svenska

34 Användarkontroller Röd/Grön/Blå/Cyan/Magenta/Gul: Använd eller för att välja Färg, Mättnad och Få Färger. Vit: Använd eller för att välja Röd, Grön och Blå. Återställ: välj Ja för att återgå till fabriksinställda färgjusteringar. (*) Endast tillgänglig när HDMIingångskälla är ansluten. Färgområde Välj en lämplig färgmatris från AUTO, RGB, RGB (0 ~ 255) (*), RGB (16 ~ 235) (*) eller YUV. Återställ Välj Ja för att återställa visningsparametrarna på alla menyer till fabriksvärden. Svenska 34

35 Användarkontroller Bild Inställning Signal (RGB) Signal stöds endast vid analog VGA (RGB)-signal. Automatic Väljer signal automatiskt. När denna funktion används gråmarkeras fas- och frekvensalternativen. Om Signal inte är automatisk visas fas- och frekvensalternativen så att användaren kan ställa in och spara inställningarna manuellt för användning när projektorn startats om. Fas Synkronisera signaltimingen på skärmen med grafikkortet. Om bilden är ostadig eller flimrande, använd den här funktionen för att korrigera den. Frekvens Ändra visningsdatafrekvensen för att matcha frekvensen på din dators grafikkort. Använd denna funktion endast om bilden flimrar vertikalt. H. Position Tryck på Tryck på för att flytta bilden åt vänster. för att flytta bilden till höger. V. Position Tryck på Tryck på för att flytta bilden nedåt. för att flytta bilden uppåt. 35 Svenska

36 Användarkontroller DISPLAY Format Använd den här funktionen för att välja önskat bildomfång. XGA 4:3: Detta format är avsett för 4x3 ingångskällor. 16:9: Detta format är för 16x9-ingångskällor, som t ex HDTV och DVD utökad för bredbilds-tv. Ursprunglig: Det här formatet visar den ursprungliga bilden utan skalning. AUTO: Automatiskt val av det lämpligaste visningsformatet. Auto Inmatningsupplösning Auto/Skala (SVGA) Auto/Skala (XGA) H V H V H V :3 Bred Laptop SDTV HDTV Svenska 36

37 Användarkontroller Höjd/bredd förhållande (källa avkänd) WXGA Ändra bildensstorlek (SVGA) Ändra bildensstorlek (XGA) 4:3 800 x 600 center 1024 x 768 center 16:9 800 x 450 center 1024 x 576 center Ursprunglig Ingen bildskalning, skala 1:1 och centrerad. Detta format visar originalbilden utan skalning. 16:9 eller 16:10 beror på vald "Skärmen-typ". 4:3: Detta format är avsett för 4 x 3 ingångskällor. 16:9: Detta format är för 16 x 9-ingångskällor, som t ex HDTV och DVD utökad för bredbilds-tv. 16:10: Detta format är för 16 x 10-ingångskällor, som t. ex. bredbildslaptoppar. LBX: Detta format är avsett för letterbox-källa som inte är 16 x 9 och för användare som använder extern anamorfisk lins för visning av bildförhållandet 2,35:1 med full upplösning. Ursprunglig: Det här formatet visar den ursprungliga bilden utan skalning. AUTO: Automatiskt val av det lämpligaste visningsformatet. Auto 4:3 Bred Laptop SDTV HDTV Inmatningsupplösning Skärmtyp = 16:10 Skärmtyp = 16:9 Auto/Skala Auto/Skala H V H V H V Svenska

38 Användarkontroller 16:10-skärm 480i/p 576i/p 1080i/p 720p Dator 4: x 800 center 16: x 800 center Ursprunglig 1:1-avbildning centrerad. 1:1-avbildningsskärm (960 x 540) 1280 x x 720 center 1:1- avbildning centrerad. 16:9-skärm 480i/p 576i/p 1080i/p 720p Dator 4:3 960 x 720 center Varje in- och utgång har olika inställningar för Kantmask. Kantmask och Zoom kan inte användas samtidigt. 16: x 720 center Ursprunglig Kantmask 1:1-avbildning centrerad. 1:1-avbildningsskärm (960 x 540) 1280 x x 720 center 1:1- avbildning centrerad. Funktionen Kantmask tar bort bruset i en videobild. Kantmask bilden för att ta bort videokodningsbrus på kanten av videokällan. Zoom Tryck på Tryck på Image Shift för att minska en bilds storlek. för att förstora en bild på projiceringsskärmen. Tryck på i nästa meny enligt nedanstående och välj sedan alternativ med eller. H: Använd eller för att flytta den projicerade bildens position horisontellt. V: Använd eller för att flytta den projicerade bildens position vertikalt. Svenska 38 V. Keystone Tryck på eller för att justera bildförvrängningen vertikalt. Om bilden verkar trapetsoid kan detta alternativ hjälpa till att göra bilden mer rektangulär.

39 Användarkontroller DISPLAY 3D 3D Synk. Invert är tillgänglig endast när 3D är aktiverad och detta 3D-läge är endast för DLPlänkglas. Kompatibel 3Dkälla, 3D-material och Active Shutterglasögon aktiv. Se sida 64 för de 3D-format som har stöd. 3D-läge Från: Välj Från för att stänga av 3D-inställningar för 3D-bilder. DLP-länk: Välj DLP-länk för att använda optimala inställningar för DLP-länk 3D-bilder. 3D -> 2D 3D: Visa 3D-signal. L (Vänster): Visar vänstra rutan i 3D-innehåll. R (Höger): Visar högra rutan i 3D-innehåll. 3D-Format AUTO: När en 3D identifieringssignal detekteras väljs 3Dformatet automatiskt. SBS: Använd detta läge för SBS -format 3D-innehåll. Top and Bottom: Använd detta läge för Top and Bottom -format 3D-innehåll. Frame Sequential: Använd detta läge för Frame Sequential - format 3D-innehåll. 3D Synk. Invert Tryck på På för att invertera vänster och höger bildinnehåll. Tryck på Av för standard bildinnehåll. 39 Svenska

40 Användarkontroller INSTÄLLNING Språk Välj den flerspråkiga OSD-menyn. Tryck på eller i undermenyn och använd sedan eller knappen för att välja önskat språk. Tryck Enter för att avsluta valet. Projektion Bordsprojektion bakom och Takprojicering bakom skall användas tillsammans med genomlysningsbar duk. Front-bord Detta är standardinställningen. Bilden projiceras rakt på bildduken. Bordprojektion bakom När det väljs spegelvänds bilden. Front-tak När det väljs vänds bilden upp och ned. Svenska 40

41 Användarkontroller Takprojektion bakom När det väljs vänds bilden upp och ned och spegelvänds. Menyplaceirng Välj menyplacering på skärmen. Skärmen-typ gäller endast för WXGA. Skärmen-typ Välj skärmtyp mellan 16:10 eller 16:9. Projektor-ID ID-definition kan ställas in via meny (område 0-99) och tillåter kontroll av en individuell projektor via RS232. Se sid för en komplett lista över RS232-kommandon. 41 Svenska

42 Användarkontroller INSTÄLLNING Säkerhet Säkerhet är avhängigt modellens specifikationer. Säkerhet På: Välj På för att använda säkerhetsverifiering när projektorn slås på. Av: Välj Av för att kunna sätta på projektorn utan att an-vända säkerhetsverifiering. Standardvärdet för lösenordet är 1234 (första gången). Säkerhetstimer Använd den här funktionen för att ställa i hur länge (månad/dag/ timme) projektorn kan användas. När tiden löpt ut uppmanas du att återigen ange ditt lösenord. Ändra lösenord Första gången: 1. Tryck på för att ställa in lösenordet. 2. Lösenordet måste bestå av fyra siffror. 3. Använd sifferknappen på fjärrkontrollen för att ange ditt nya lösenord och tryck sedan på Enter knappen för att bekräfta ditt lösenord. Ändra lösenord: 1. Tryck på för att ange det gamla lösenordet. 2. Använd sifferknapparna för att ange nuvarande lösenord och tryck sedan på Enter för att bekräfta. 3. Ange nytt lösenord (4 siffror långt) med sifferknapparna på fjärrkontrollen och tryck sedan på Enter för att bekräfta. 4. Ange det nya lösenordet igen och tryck sedan på Enter för att bekräfta. Svenska 42

43 Användarkontroller Om felaktigt lösenord anges 3 gånger kommer projektorn att stängas av automatiskt. Om du har glömt lösenordet, kontakta ditt lokala kontor för support. 43 Svenska

44 Användarkontroller INSTÄLLNING Ljudinställningar Intern högtalare Välj Till eller Från för att slå på eller stänga av den interna högtalaren. Tyst Välj På för att aktivera ljudavstängningsfunktionen. Välj Av för att stänga av ljudavstängningsfunktionen. Ljudingång 2-funktion Mic: Använd mikrofon som sekundär ljudingång. Ljudingång 2: Använd annan ljudingångsenhet som sekundär ljudingång. Volym Tryck på Tryck på Ljudingång för att sänka volymen. för att höja volymen. Standard ljudingångar finns på projektorns bakre panel. Använd detta alternativ för att åter tilldela en av audioingångarna till nuvarande bildkälla. Standard: VGA1/VGA2. AUDIO1: Video/S-Video. AUDIO2: HDMI. Svenska 44

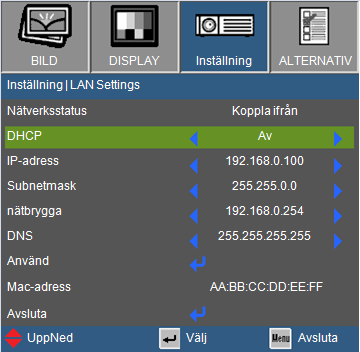

45 Användarkontroller INSTÄLLNING LAN Settings Nätverksstatus Välj Anslut för att aktivera LAN-nätverksfunktion. Välj Koppla från för att inaktivera LAN-nätverksfunktion. (Skrivskyddat läge) DHCP Om en DHCP-server finns i det nätverk som projektorn är ansluten till kommer IP-adressen automatiskt att tilldelas när du aktiverar DHCP. Om DHCP är avaktiverat måste du själv manuellt ange IP-adress, nätmask och gateway. Använd eller för att välja IP-adress, nätmask och gateway. Standardvärde är av. IP-adress Välj en IP-adress. Standardvärde är Subnetmask Konfigurera nätmasken för LAN-anslutningen. Standardvärde är Nätbrygga Om du vill konfigurera gateway-adressen manuellt ska du kontrollera denna med din nätverks-/systemadministratör. Standardvärde är Svenska

46 Användarkontroller DNS Om du vill konfigurera DNS-serverns IP-adress manuellt ska du kontrollera denna med din nätverks-/systemadministratör. Standardvärde är Använd Välj Ja för att spara de ändrade inställningarna av nätverkskonfigurationen som gjorts. MAC-adress Visa projektorns MAC-adress. Svenska 46

47 Användarkontroller INSTÄLLNING Avancerad Logotyp Tryck på för att omedelbart ta en bild av bilden som för närvarande visas på skärmen. Gjorda ändringar införs nästa gång projektorns startas. Standard: Standardstartskärm. Neutral: Logotypen visas inte på startskärmen. Dold text Använd den här funktionen för att ställa in önskad startskärm. Om ändringar görs, börjar de gälla nästa gång projektorn startas. Av: Välj Av för att stänga av ljudtextningen. CC1: CC1-språk: Amerikansk engelska. CC2: CC2-språk (beroende på användarens TV-kanal): Spanska, Franska, Portugisiska, Tyska, Danska. 47 Svenska

48 Användarkontroller ALTERNATIV Stäng av knappsatslåset genom att hålla ned Enter på projektorns ovansida i fem sekunder. Ingångskälla Använd det här alternativet för att aktivera/inaktivera ingångskällor. Tryck på för att öppna en undermeny och välja önskad källa. Tryck Enter för att avsluta valet. Projektorn söker inte efter ingångar som är avmarkerade. Signallås På: Projektorn kommer endast att söka nuvarande inmatningsanslutning. Av: Projektorn söker efter andra signaler om den aktuella ingångssignalen tappas bort. Förstärkt kylning När På valts snurrar fläktarna fortare. Denna egenskap är användbar i högt belägna områden där luften är tunn. Dölj information På: Välj På för att dölja informationsmeddelandet. Av: Välj Av för att visa sökmeddelandet. Lås knappsats När knappsatslåset är På låses kontrollpanelen, men projektorn kan kontrolleras via fjärrkontrollen. Genom att välja Av kan du använda kontrollpanelen igen. Testmönster Visar ett testmönster. Välj mellan rutnät, Vitt mönster och Ingen. Svenska 48

49 Användarkontroller IR-funktion (*) (*) Funktionen är avhängig modellens specifikationer. På: Välj På varvid projektorn kan styras med fjärrkontrollen. När du ändrar inställningen från Av till På kommer ett varningsmeddelande att visas: Av: Vid val av Av kan du endast använda knapparna på kontrollpanelen. När du ändrar inställningen från På till Av kommer ett varningsmeddelande att visas: Överst: Välj Överst och projektorn kommer att ta emot IRsignalen från fjärrkontrollen genom den övre sensorn. Framför: Välj Framför och projektorn kommer att ta emot IRsignalen från fjärrkontrollen genom den främre sensorn. Bakgrundsfärg Använd denna funktion för att visa en svart, röd, blå, grön eller vit, skärm när ingen signal finns tillgänglig. Återställ Välj Ja för att återställa visningsparametrarna på alla menyer till fabriksvärden. 49 Svenska

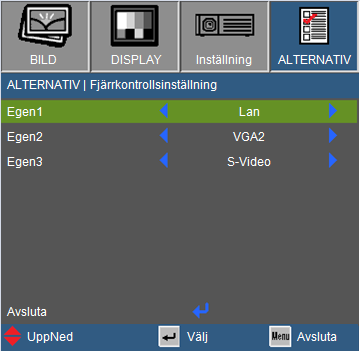

50 Användarkontroller ALTERNATIV Fjärrkontrollsinställning Funktionen för Användare 1/2/3-knapparna på fjärrkontrollen kan vara självdefinierade. Du kan välja en önskad funktion för dessa knappar separat i detta alternativ. Egen1 De tillgängliga alternativen för Egen 1-knappen är VGA2/S-Video/ LAN/Ljusstyrka/Kontrast/Sovtimer. Egen2 De tillgängliga alternativen för Egen 2-knappen är VGA2/S-Video/ LAN/Ljusstyrka/Kontrast/Sovtimer. Egen3 De tillgängliga alternativen för Egen 3-knappen är VGA2/S-Video/ LAN/Ljusstyrka/Kontrast/Sovtimer. Svenska 50

51 Användarkontroller ALTERNATIV Inställning Direktpåslag Välj På för att aktivera läget för direkt påslagning. Projektorn slås på automatiskt när ström tillförs, utan att man behöver trycka på på på projektorns kontrollpanel eller på Ström på fjärrkontrollen. Auto. Avstängning (min) Ställer in intervall för nedräkningstimer. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stängs sedan automatiskt av då nedräkningen är slutförd (i minuter). När Strömläge (Standby) är inställt till Eco (< 0,5 W) är VGA-utgång, Audioöverföring avaktiverade när projektorn är i läge standby. Insomningstimerns värde kommer att nollställas när projektorn stängs av. Avstängningstimer (min) Ställer in intervall för nedräkningstimer. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stängs sedan automatiskt av då nedräkningen är slutförd (i minuter). Quick Resume Till: Om projektorn oavsiktligt stängs av möjliggör denna funktion omedelbar återstart om den väljs inom en tidsperiod av 100 sekunder. Från: Fläkten börjar kyla systemet omedelbart när användaren stänger av projektorn. Strömläge (Standby) Eco.: Välj Eco. för att ytterligare sänka effektförbrukningen till < 0,5 W. Aktiv: Välj Aktiv för att återgå till normalt standbyläge och VGA-utgången aktiveras. 51 Svenska

52 Användarkontroller ALTERNATIV Lampinställningar Lampans brinntid Visar projektionstid. lamppåminnelse Välj denna funktion för att visa eller dölja varningsmeddelandena när meddelandet lampbyte visas. Meddelandet visas 30 timmar före rekommenderat lampbyte. När projektorn arbetar i omgivningstemperaturer över 40 C kommer den att automatiskt växla till Eco. Inställning ljusstyrka Ljusstark: Välj Ljusstark för att öka ljusstyrkan. Eco.: Välj Eco. för att dimma projektorlampan, vilket minskar strömförbrukningen och förlänger lampans livslängd. `` Dynamic: Välj Dynamic för att sänka lampeffekten vilket kommer att baseras på innehållets ljusstyrkenivå och dynamiskt justera lampans effektförbrukning mellan 100 och 30 %. Lampans livslängd kommer att förlängas. Eco+: Välj Eco+ för att utnyttja den senaste Eko+-tekniken som sammanför enastående prestanda, ökad lamplivslängd och energisparfunktioner. Lampåterställning Nollställ lampans brinntid efter lampbyte. Svenska 52

53 Bilagor ALTERNATIV Optional Filter Settings Optional Filter Installed Välj Ja för att visa varningsmeddelande efter 500 timmar av användning. Välj Nej för att slå av varningsmeddelandet. Standardinställningen för Filter är Nej. När filtret monterats, var god starta projektorn och tryck på knappen Meny. Navigera till ALTERNATIV -> Alternativa filterinställningar -> Alternativt filter monterat och välj Ja. Filter Usage Hours Visa filtertiden. Filter Reminder Välj denna funktion för att visa eller gömma varningsmeddelandet när byt filter-meddelandet visas. (Intällning enligt fabriksvärden: 500 timmar) Filter Reset Återställ dammfilterräknaren efter byte eller rengöring av dammfiltret. 53 Svenska

54 Bilagor Felsökning Om du upplever problem med din projektor ska du titta i följande information. Om ett problem kvarstår ska du ta kontakt med din lokala återförsäljare eller servicecenter. Ingen bild syns på skärmen Var noga med att alla kablar och strömanslutningar är korrekt och säkert anslutna enligt beskrivning i avsnittet Installation. Se till att stiften på stickkontakten inte är böjda eller sönder. Kontrollera om projektionslampan har installerats säkert. Se avsnittet Byta ut lampan. Kontrollera att du har tagit bort linsskyddet och att projektorn är påslagen. Se till att AV Tyst funktionen inte är påslagen. Delvis, skrollande eller oriktig visad bild Tryck på Återsynkronisera på fjärrkontrollen eller kontrollpanelen. Om du använder en dator: För Windows 95, 98, 2000, XP, Windows 7: 1. Öppna ikonen Den här datorn, mappen Kontrollpanel och dubbelklicka på ikonen Skärm. 2. Välj fliken Inställningar. 3. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA (1600 x 1200). 4. Klicka på knappen Avancerade egenskaper. Om projektorn forfarande inte visar hela bilden kommer du också att behöva ändra skärmvisningen du använder. Se följande steg. 5. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA (1600 x 1200). 6. Välj knappen Ändra under fliken Bildskärm. Svenska 54

55 Bilagor 7. Klicka på Visa alla enheter. Härnäst väljer du Standard skärmtyper under SP-boxen, väljer upplösning du behöver under boxen Modeller. 8. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA (1600 x 1200). Om du använder en bärbar dator: 1. Först följer du stegen ovan för att justera datorns upplösning. 2. Tryck på de lämpliga knapparna som listas nedan för din tillverkare av din bärbara dator för att skicka ut signalen från den bärbara datorn till projektorn. Exempel: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Systempreferens Bildskärm Arrangemang Spegelvisning Om du upplever svårigheter i att ändra upplösning eller om skärmen blockeras, startar du om all utrustning, inklusive projektorn. Skärmen på den bärbara datorn visar ingen presentation Om du använder en bärbar dator En del bärbara datorer kan avaktivera sina egna skärmar när en andra skärmenhet används. Var och en har olika sätt att återaktivera.se datorns dokumentation för utförlig information. Bilden är instabil eller flimrar Använd Fas för att rätta till det. Se sidan 35 för mer information. Ändra skärmens färginställning på din dator. Bilden har en vertikal, flimrande linje Använd Frekvens för att justera. Se sidan 35 för mer information. Kontrollera och omkonfigurera visningsläget på ditt grafikkort för att göra det kompatibelt med projektorn. 55 Svenska

56 Bilagor Bilden är inte i fokus Justera fokuseringsringen på projektorobjektivet. Se till att projektionsskärmen finns på avståndet som krävs. Se sidan Bilden sträcks ut när den visar 16:9 DVD-titel När du spelar anamorfisk DVD eller 16:9 DVD, kommer projektorn att visa den bästa bilden när projektorns visningsläge är inställt på 16:9 i OSD. Om du spelar en DVD-titel i 4:3-format, ändra formatet till 4:3 i projektorns bildskärmsmeny. Om bilden fortfarande är utsträckt måste du också justera bildkvoten genom att se följande: Ställ in visningsformatet som 16:9 (wide) aspect ratio-typ på din DVD-spelare. Bilden är för liten eller för stor Justera zoomringen upptill på projektorn. Flytta projektorn närmare eller längre bort från skärmen. Tryck på Meny -knappen på fjärrkontrollen och gå sedan till Display Format och försök olikainställningar. Användning av Keystone rekommenderas inte. Bilden har lutande sidor Omplacera om möjligt projektorn så att den är horisontalt centrerad på skärmen och under skärmens underkant. Tryck på Keystone +/- -knappen på fjärrkontrollen tills sidorna är vertikala. Använd Display V. keystone i OSD för att utföra en justering. Bilden är spegelvänd Välj Inställning projektion i bildskärmsmenyn och justera projektionsriktningen. Svenska 56
