Innehållsförteckning. Innehållsförteckning...1 Anmärkning om användningen..2. Introduktion...6. Installation Bilagor...74

Transkript

1 Innehållsförteckning Innehållsförteckning...1 Anmärkning om användningen..2 Säkerhetsinformation...2 Försiktighetsåtgärder...3 Varningar angående ögonsäkerhet...5 Produktens kännetecken...5 Introduktion...6 Översikt av förpackningen...6 Produktöversikt...7 Huvudenhet...7 Control Panel...8 Anslutningskontakter...9 Remote Control...10 Installation...11 Ansluta projektorn Att installera projektionslinsen Ansluta till stationär/bärbar dator...12 Ansluta till videokällor...13 Sätta på/stänga av projektorn...14 Slå på projektorn...14 Stänga av projektorn...15 Varningslampa...16 Justera den projicerade bilden...17 Justera projektorns höjd...17 Att justera projektorns läge...18 Användarkontroller...21 Kontrollpanel & fjärrkontroll...21 Kontrollpanel...21 Fjärrkontroll...23 Inställning av fjärrkod...25 Anslutning för kabelansluten fjärrkontroll...26 Bildskärmsmenyer...27 Hur den används...27 Menyträd...28 BILD...30 Bild Inställning...32 DISPLAY...34 DISPLAY Geometri *...37 DISPLAY PIP...39 DISPLAY 3D...40 INSTÄLLNING...41 INSTÄLLNING Linsfunktion...43 INSTÄLLNING Säkerhet...44 INSTÄLLNING Signal (RGB)...45 INSTÄLLNING Signal (Video)...46 INSTÄLLNING Audioinställningar...47 INSTÄLLNING Avancerad...48 INSTÄLLNING Nätverk...49 INSTÄLLNING Bildblandning *...54 ALTERNATIV...55 ALTERNATIV Lampinställningar...57 ALTERNATIV Fjärrkontrollsinställning ALTERNATIV Avancerad...59 Introduktion till nätverkstillämpningssystem *...60 Att använda webb-kontroll...60 Att använda kortläsaren...67 Att använda Optoma Presenter...70 Bilagor...74 Felsökning...74 Image Problems...74 Byta ut lampan...78 Byte av AFCM...80 Byte av Geo-modul...82 Kompatibilitetslägen...83 Fjärrkontroll nyckelkod...85 RS232 kommandon och Protokoll Funktionslista...86 RS232-stifttilldelningar...86 RS232 Protokollfunktionslista...87 Takmonteringsinstallation...91 Optoma Global Offices...92 Lagstiftning & säkerhetsbestämmelser...94 FCC-meddelande...94 Deklaration om efterlevnad för EU-länder

2 Anmärkning om användningen Säkerhetsinformation Blixten med pilen inom en likställd triangel innebär att användaren varnas för närvaro av oisolerad farlig spänning innanför produktens hölje, som kan vara tillräcklig omfattning för att utgöra en risk för elektrisk stöt för människor. Utropstecknet inom en likställd triangel innebär att användaren underrättas om att det finns viktiga bruks- och underhållsanvisningar (service) i litteraturen som följer med apparaten. 2 VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTRISK STÖT SKA APPARATEN INTE UTSÄTTAS FÖR REGN ELLER FUKT. FARLIGT HÖG SPÄNNING FINNS INUTI HÖLJET. ÖPPNA INTE HÖLJET. ÖVERLÅT SERVICE ENDAST TILL KVALIFICERAD PERSONAL. Klass A utstrålningsgränser Den här apparaten Class A tillmötesgår alla krav från utrustningsförordningen från Canadian Interference-Causing. Viktig säkerhetsanvisning 1. Avstå från att blockera ventilationsöppningar. För att försäkra dig om att projektorn fungerar tillförlitligt och för att förebygga överhettning är det rekommenderat att projektorn placeras på en plats där ventilationen flödar oförhindrat. Placera den till exempel inte på ett överfyllt kaffebord, en soffa eller en säng. Placera den heller inte i ett slutet utrymme, t.ex. bokhylla eller skåp som förhindrar fritt luftflöde. 2. Använd inte projektorn nära vatten eller i fuktiga miljöer. Minska brandfara och/eller risk för elektriska stötar genom att inte utsätta produkten för regn eller fukt. 3. Placera inte i närheten av värmekällor såsom element, spis eller annan utrustning som avger värme, t.ex. förstärkare. 4. Torka endast av med torr trasa. 5. Använd endast tillsatser/tillbehör som specificerats av tillverkaren. 6. Använd inte enheten om den utsatts för fysiskt skada eller om den missbrukats. Fysisk skada/missbruk innebär att (men är inte begränsat till): -- apparaten har tappats. -- nätsladden eller kontakten har skadats. -- vätska har spillts på projektorn. -- projektorn har utsatts för regn eller fukt. -- någonting har fallit in i projektorn eller något inuti sitter löst. Do not attempt to service the unit yourself. Opening or removing covers may expose you to dangerous voltages or other hazards. Please call Optoma before you send the unit for repair. Försök aldrig att själv reparera enheten. Öppna eller ta bort höljet kan utsätta dig för farlig spänning eller andra faror. Ring Optoma innan du sänder in enheten för reparation. 7. Låt inga objekt eller vätskor tränga in i projektorn. De kan komma i kontakt med farliga spänningspunkter och kortsluta delar som kan resultera i brand eller elektrisk stöt. 8. Se projektorns hölje för säkerhetsrelaterade markeringar. 9. Enheten får endast repareras av lämplig servicepersonal.

3 Anmärkning om användningen Försiktighetsåtgärder Följ alla varningar, försiktighetsåtgärder och rekommenderat underhåll i denna bruksanvisning. Varning- Varning- Varning- Varning- Varning- Varning- Varning- Varning- Varning- Varning- Varning- Titta inte in projektorns objektiv när lampan är tänd. Det starka ljuset kan försaka smärta och ögonskador. Minska risken för brand eller elstöt genom att inte utsätta denna produkt för regn eller fukt. Öppna eller montera inte isär projektorn då detta kan orsaka elektrisk stöt. Låt enheten svalna före lampbyte. Följ instruktionerna som beskrivs på sid Låt enheten svalna före lampbyte. Följ instruktionerna som beskrivs på sid Återställ fuktionen Lampåterställning från skärmmenyn ALTERNATIV Lampinställningar när lampmodulen har bytts ut (se sidan 57). När du stänger av projektorn ska du kontrollera så att avkylningscykeln har avslutats innan du kopplar ifrån strömmen. Låt projektorn svalna i 60 sekunder. Använd inte linsskydd när projektorn används. När lampan börjar närma sig slutet av sin livslängd visas meddelandet Lampvarning: Lampan är förbrukad. visas på skärmen. Kontakta din lokala återsförsäljare eller servicecenter för att byta ut lampan så snart som möjligt. Titta inte i laserpekaren på fjärrkontrollen eller rikta inte den mot någons ögon. Laserpekaren kan ge permanenta synskador. Transportera inte projektorn med ett objektiv installerat. 3

4 Anmärkning om användningen Gör: Stänga av projektorn och dra ut nätkontakten ur eluttaget före rengöring av produkten. Använd en mjuk torr trasa med ett milt rengöringsmedel för att göra rent skärmens ytterhölje. Koppla bort strömsladden från eluttaget om produkten inte används under en längre tidsperiod. Gör inte: Blockera uttag och öppningar på enheten som är till för ventilation. Använd skadliga rengöringsmedel, vaxer eller lösningsmedel för att rengöra enheten. Använd under följande förhållanden: -- I extremt varma, kyliga eller fuktiga miljöer. `` Kontrollera så att rumstemperaturen ligger inom 5 C - 40 C `` Relativ fuktighet är 10 % ~ 85 % -- I områden som är utsatta för mycket damm och smuts. -- I närheten av apparater som avger starka magnetfält. -- I direkt solljus. 4

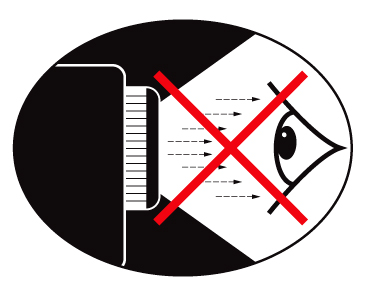

5 Anmärkning om användningen Varningar angående ögonsäkerhet Titta aldrig rakt in i projektorstrålen. Håll så mycket som möjligt ryggen vänd mot strålen. När projektorn används i ett klassrum ska studenter övervakas när de ombeds att peka ut någonting på skärmen. För att minimera lampenergin använd persienner för att minska omgivande ljusnivåer. Produktens kännetecken XGA (1024 x 768)/WXGA (1280 x 800) Naturlig upplösning HD-kompatibel 1080p stöds Omfattande program alternativa linser Stort linsinställningsområde för flexibel installation System med en lampa Omfattande ingångs-/utgångsanslutningar och styrgränssnitt Nätverksstöd 5

6 Introduktion Översikt av förpackningen Packa upp och kontrollera innehållet för att försäkra dig om att alla delar finns med. Om något saknas, kontakta närmaste kundservicecenter. Nätsladd 3,0 m Projektor med objektivlock NOTE Beroende på olika program i olika länder, kan vissa regioner ha olika tillbehör. (*) Tillvalstillbehör AA VGA-kabel 1,8m Fjärrkontroll AA 2 AA batterier Dokumentation : Fjärrkontrolladapter * 6 Bruksanvisning Garantikort Snabbstartskort WEEE-kort (endast för EMEA)

7 Introduktion Produktöversikt Huvudenhet NOTE Blockera inte projektorns ventilationsöppningar, och håll 30 cm fritt utrymme runt öppningarna för fritt luftflöde. 1. Ventilation (intag) 8. Ventilation (utgång) 2. Projektionsobjektiv 9. Kontrollpanel 3. Objektivringlock 10. Inmatning/Utmatnings anslutningsportar 4. IR mottagare 5. LED-indikatorer 6. Lamplucka 7. Justeringsfot för lutning 11. Strömställare 12. AFCM-lucka 13. Strömkontakt 7

8 Introduktion Control Panel Från 2. Strömbrytarknapp 3. Slutare 4. Källa 5. Zoom 6. Fokus 7. Skift 8. VGA 1 9. VGA Meny 11. Re-synk 12. DVI-D 13. HDMI 14. Fyra riktningsvalknappar 15. Enter 16. YPbPr 17. BNC 18. Av tyst 19. Info. (Information) 20. S-Video 21. Video 8

9 Introduktion Anslutningskontakter NOTE (*) Stöds inte för grundmodell. 1. VGA-utgång (utgång för bildskärmens loopthrough) 2. RS-232-kontakt (DIN-typ med 9 stift) 3. VGA1-In/SCART-anslutning (analog datorsignal/komponentvideoinmatning/hdtv/ypbpr) 4. VGA2-In-anslutning (analog datorsignal/komponentvideoinmatning/hdtv/ypbpr) 5. DVI-I-kontakt 6. HDMI-kontakt 7. Komposit-Video ingångskontakt 8. S-Video ingångskontakt 9. Komponentvideo ingångskontakt (YPbPr) 10. BNC ingångskontakt (YPbPr/RGBHV) 11. 3D synkutgång (5 V) kontakt V utlösarfördröjningskontakt (12 V, 250 ma, 3,5 mm minikontakt) 13. In/Ut-kontakt för sladdansluten fjärrkontroll (3,5 mm kontakt) 14. Ljudutgångskontakt (3,5 mm minikontakt)* 15. Ljudingångskontakt (3,5 mm minikontakt)* 16. RCA-kontakt för Vänster/Höger ljudingång* 17. Strömställare 18. Strömkontakt 19. RJ-45 Nätverksanslutning 20. Mini USB B-kontakt (för display via USB)* 21. Kensington -låsport 22. USB A kontakt / (trådlös dongel) * 9

10 Introduktion Remote Control NOTE Numeriskt tangentbord (för inskrivning av lösenord, använd inte 0, 0 får inte ingå i lösenordet) Power On Standby 3. Funktion 1/Funktion 2 (programmerbar, se sidan 58) 4. Objektivfunktion: (1) Linsfokus (2) Linszoom (3) Lens shift 5. LED indikator 6. Källa 7. Volym +/- 8. Slutare 9. Keystone 10. Bild läge 11. HDMI 12. DVI 13. Re-Synk 14. Information 15. Numrerade sifferknappar 16. YPbPr 17. Alla 18. Video 19. ID 20. BNC 21. VGA VGA S-Video 24. Format (bildproportion) 25. Meny 26. Fyra riktningsvalknappar 27. Enter 28. Testmönster 29. AV tyst

11 Installation Ansluta projektorn NOTE Innan installation eller byts ut ska kraftförsörjningen till projektorn brytas. Undvik att använda fjärrkontrollen eller knapparna på projektorns knappsats vid justering av lens shift eller zoom/fokus när monteringsproceduren för linsen utförs. Att installera projektionslinsen Varning: Transportera inte projektorn med ett objektiv installerat Objektivets installationsprocedur: 1. Avlägsna objektivringlocket Avlägsna linslocket moturs Dra i stången för att frigöra låset Säkerställ att skylten på objektivet är överst, och tryck därefter objektivet på plats Vrid objektivet medurs för att låsa det Dra tillbaka objektivringlocket på plats. 6 11

12 Installation Ansluta till stationär/bärbar dator Stationär/Bärbar Dator 1 Ljudutgång 2 3 MOLEX Monitor 4 3 molex Stationär/Bärbar Dator NOTE Beroende på olika program i olika länder, kan vissa regioner ha olika tillbehör. (*) Tillvalstillbehör 12 R V-utmatning 1. HDMI-kabel * 6. Audiokabel * 2. DVI-D-kabel * 7. Nätverkskabel * 3. VGA-kabel VDC-intag * 4. USB-kabel * 9. Uttag för ljudkabel/rca * 5. RS232-kabel * 10. Strömsladd

13 Installation Ansluta till videokällor DVD-spelare, digitalbox, HDTV-mottagare Ljudutgång 1 2 Kompositvideoutgång 3 4 S-Video utgång NOTE 2 10 R 12 V 3,5 mm intag 7 Effekt N.C. N.C. NOTE Beroende på olika program i olika länder, kan vissa regioner ha olika tillbehör. (*) Tillvalstillbehör 8 DVD-spelare, digitalbox, HDTV-mottagare 1. HDMI-kabel * 2. RCA komponentkabel för YPbPr * +12V-utmatning sifts till 3 RCA-komponent/HDTV adapter * 7. BNC-kabel * 3. Ljudkabel RCA/RCA * V 3,5 mm intag * 4. Kompositvideokabel * 9. Uttag för ljudkabel/rca * 5. S-videokabel * 10. Strömsladd 13

14 Installation Sätta på/stänga av projektorn Slå på projektorn NOTE När strömförsörjningen (standby) är inställd till Eco avaktiveras VGA och RJ45 om projektorn är i läge standby. 1. Anslut kraftförsörjningskabeln säkert. Slå på strömbrytaren 1 varvid kraft-led:n blinkar med rött sken. 2. Sätt på lampan genom att trycka på knappen antingen på projektorns baksida eller på fjärrkontrollen. Kontrol KRAFT-LED:n växlar nu färg till Blå. 2 Startbilden kommer att visas inom ung. 10 sekunder. Första gången som du använder projektorn kommer du att uppmanas att välja önskat språk och energisparläge. 3. Starta och anslut den källa du vill visa på duken (dator, bärbar dator, videobandspelare, etc.). Projektorn känner automatiskt av källan. Om den inte gör det, tryck på menyknappen och gå till ALTERNATIV. Se till att Signallås har stängts Av. Om du ansluter flera källor samtidigt, tryck på knappen källa tangenterna in kontrollpanelen eller på fjärrkontrollen för att växla mellan ingångssignaler. 1 NOTE Stäng först av projektorn och sedan signalkällorna. 14 2

15 Installation Stänga av projektorn 1. Tryck på knappen Standby på fjärrkontrollen eller Av på kontrollpanelen för att stänga av projektorn. 1 Följande meddelande visas på skärmen. Tryck åter knappen Standby på fjärrkontrollen eller Av på kontrollpanelen 1 för att bekräfta då annars meddelandet försvinner efter 15 sekunder. När du trycker andra gången kommer projektorn att stängas av. 2. Kylfläktarna fortsätter att arbeta i cirka 60 sekunder för kylcykel, och KRAFTLED:n kommer att blinka med blått sken. När KRAFTLED:n växlar färg till röd ha projektorn intagit standbyläge. Om du önskar återstarta projektorn måste du vänta tills den har avslutat kylcykeln och intagit standbyläge. I standbyläge, tryck helt enkelt på knappen, antingen på projektorns baksida eller fjärrkontrollen, för att återstarta projektorn Slå av strömställaren Dra ut nätkabeln och eventuella andra kablar innan du bär från projektorn. 5. Slå inte på projektorn direkt efter att en session har varit igång

16 Installation NOTE Kontakta närmaste servicecenter om projektorn uppvisar dessa symptom. Se sid för ytterligare information. Varningslampa När varningsindikatorerna (se nedan) lyser kommer projektorn automatiskt att stängas av: LAMPA LED-indikatorer lyser röda och om KRAFT-LED:n blinkar orange. TEMP LED-indikatorn lyser röd och om KRAFT-LED:n blinkar röd. Detta indikerar att projektorn är överhettad. Under normala förhållanden kan projektorn slås på igen. TEMP LED-indikatorn blinkar röd och om KRAFT-LED:n blinkar röd. Koppla ifrån strömsladden från projektorn, vänta 30 sekunder och försök igen. Om varningsindikatorn lyser igen kontakta ditt närmaste servicecenter för hjälp. 16

17 Justera projektorns höjd Installation Justera den projicerade bilden Projektorn är utrustad med hissbara fötter för justering av bildhöjden Leta reda på den justerbara fot som du vill modifiera på undersidan av projektorn. Vrid på de fyra justerbara ringarna medurs för att höja projektorn och moturs för att sänka den. Upprepa med de övriga fötterna om så behövs. Justeringsfot för lutning Ring för lutningsjustering 17

18 Installation Att justera projektorns läge Vid bestämning av projektorns placering ska hänsyn tas till dukens storlek och form, vägguttagens placering, och avståndet mellan projektorn och den övriga utrustningen. XGA WXGA 60%H 50%H Bredd (B) Höjd (H) Bredd (B) Höjd (H) 60%H 50%H 18%W 18%W 10%W 10%W NOTE Dessa tabeller är endast avsedda för användarens referens. Objektiv Optoma modell A02 A01 A03 Brännvidd (f) (mm) 18,07 14,05 22,61 F-tal 2 2,3 2,3 Zoom-område (förhållande) 1,25 1,28 1,9 Zoom- och fokusinställning Motordriven Motordriven lens shift (XGA) Horisontal: +/- 18%, Vertikal: +/- 60% Motordriven lens shift (WXGA) Horisontal: +/- 10%, Vertikal: +/- 50% 18

19 Installation NOTE Projektionsdistans: Från skärm till objektiv. A02 Projektionsavstånd (mm) Skärmstorlek XGA WXGA (tum) Bred Tele Bred Tele A01 Skärmstorlek XGA Projektionsavstånd (mm) WXGA (tum) Bred Tele Bred Tele

20 Installation A03 Skärmstorlek XGA Projektionsavstånd (mm) WXGA (tum) Bred Tele Bred Tele

21 Kontrollpanel & fjärrkontroll Kontrollpanel Använda kontrollpanelen Från Ström på Slutare Källa Zoom Fokus Skift VGA 1 VGA 2 Meny Stäng av projektorn. Sätt på projektorn. Öppna/stäng den inbyggda slutaren. Tryck KÄLLA för att välja en inmatningssignal. Justera linsens zoomfunktion. Justera linsens fokusfunktion. Justera lens shift upp/ned/vänster/ höger. Tryck på VGA 1 för att välja källa från VGA1-IN-anslutningen. Tryck på VGA 2 för att välja källa från VGA2-IN-anslutningen. Tryck Meny för att visa skärmmenyn (OSD). Stäng bildskärmsmenyn genom att trycka en gång till på Meny. 21

22 Använda kontrollpanelen Re-Synk DVI-D HDMI Fyra riktningsvalknappar Enter YPbPr BNC AV Tyst Info. (Information) S-Video Video Synkronisera projektorn till ingångskällan automatiskt. Tryck på DVI-D för att välja källa från DVI-D-anslutningen. Tryck på HDMI för att välja källa från HDMI-anslutningen. för att välja alternativ eller göra justeringar till ditt val. Bekräfta ditt menyval. Tryck YPbPr för att välja komponent. Tryck på BNC för att välja källa från BNC (YPbPr/RGBHV)-anslutningen. Slår på/stänger tillfälligt av ljud och bild. Visa information om projiceringen. Tryck på S-Video för att välja källa från S-Video-anslutningen. Tryck Video för att välja Kompositvideokälla. 22

23 Fjärrkontroll Använda fjärrkontrollen Användarkontroller Ström på Sätt på projektorn. Standby Stäng av projektorn Funktion 1 Justera inställningar för Funktion 1. Funktion 2 Justera inställningar för Funktion 2. Linsfokus Linszoom Lens shift LED indikator Källa Volym +/- Slutare Keystone Bild läge HDMI DVI Re-Synk Info. (Information) Numrerade sifferknappar YPbPr Justera linsens fokusfunktion. Justera linsens zoomfunktion. Justera lens shift-funktionen. Visar linsfunktionernas status. Tänd LED anger använd funktion. Tryck KÄLLA för att välja en inmatningssignal. Ökar/minskar volymen. Öppna/stäng den inbyggda slutaren. Justerar bildstörningar som orsakas av lutning av projektorn. Välj displayläge Presentation, Ljus, Film, srgb, Svarttavla, Klassrum, DICOM SIM., 3D, ISF Day, ISF Night och User. Tryck på HDMI för att välja källa från HDMI-anslutningen. Tryck på DVI för att välja källa från DVI-D-anslutningen. Synkroniserar projektorn till ingångskällan automatiskt. Visa information om projiceringen. Tryck på 1 ~ 9 för att skriva in ett lösenord i inställningarna Säkerhet. Tryck på YPbPr för att välja källa för komponentvideo (YPbPr) ingångskontakt. 23

24 Använda fjärrkontrollen Alla Video ID BNC VGA 2 VGA 1 S-Video Format Meny Fyra riktningsvalknappar Enter Testmönster AV tyst Återställ standard fjärrkod. Tryck Video för att välja Kompositvideokälla. Ställ in fjärrkoden. Tryck på BNC för att välja källa från BNC (YPbPr/RGBHV)-anslutningen. Tryck på VGA 2 för att välja källa från VGA2-IN-anslutningen. Tryck på VGA 1 för att välja källa från VGA1-IN-anslutningen. Tryck på S-Video för att välja källa från S-Video-anslutningen. Välj önskad bildproportion. Tryck Meny för att visa skärmmenyn (OSD). Stäng bildskärmsmenyn genom att trycka en gång till på Meny. för att välja alternativ eller göra justeringar till ditt val. Bekräfta ditt menyval. Visar ett testmönster. Slår på/stänger tillfälligt av ljud och bild. 24

25 Inställning av fjärrkod Användarkontroller Inställning av fjärrkod (gemensam kod): 00 Fjärrkontrollens standardkod kan ställas in genom att hålla knappen Alla intryckt tills LED-lampan blinkar snabbt 3 gånger. (cirka 3 sekunder) Oavsedd projektorns fjärrkod kan fjärrkontrollen styra varje samtidigt om fjärrkontrollens fjärrkod är inställd till standardkod. Inställning av fjärrkod: 01 ~ 99 Fjärrkontrollens fjärrkod kan ändras genom att hålla ID intryckt tills LED-lampan blinkar sakta (cirka 3 sekunder), och därefter skriva in två siffror (01-99) so kodnummer. LED-lampan kommer att blinka snabbt tre gånger under inställningen. Om proceduren inte avslutas inom 10 sekunder kommer den att avbrytas, och den ursprungliga fjärrkoden kvarstår. Insomningsläge Fjärrkontrollen intar insomningsläge under följande förhållanden: Ingen knapp trycks in Vid tryckning på flera knappar samtidigt När en knapp hålls intryck i mer än 60 sekunder Bakgrundsbelysning Bakgrundsbelysningen tänds så snar en knapp trycks in Om bakgrundsbelysningen har varit tänd i 10 sekunder, och ingen knapp tryckts in, kommer belysning att dämpas gradvis under 5 sekunder. 25

26 Användarkontroller Anslutning för kabelansluten fjärrkontroll När fjärrkontrollen ansluts till projektorn via kabel kommer IR-sändarens signal att stängas av. Ytterligare inställning erfordras inte. Projektor (I) Projektor (II) NOTE (*) Tillvalstillbehör Använd 20 m eller kortare kabel. Om kabeln är längre än 20 m kan det hända att fjärrkontrollen inte fungerar normalt. 1. Audio Cable Jack/Intag * 2. Fjärrkontrolladapter (3,5 mm till 2,5 mm miniintag) * 26

27 Bildskärmsmenyer Användarkontroller Projektorn har en OSD-meny med flera språk som möjliggör att du kan utföra bildjusteringar och ändra din projektors inställningar. Projektorn detekterar signalkällan automatiskt. Hur den används 1. Du öppnar bildskärmsmenyn genom att trycka på Meny på fjärrkontrollen eller kontrollpanelen. 2 När OSD-menyn visas, använd knapparna för att välja önskad post på huvudmenyn. Vid val av en särskild sida tryck på eller Enter knappen för att gå in i undermenyn. 3. Använd knapparna för att välja önskad rubrik i undermenyn, och tryck därefter på eller Enter för att se ytterligare inställningar. Justera inställningarna med knappen. 4. Välj nästa objekt som ska justeras i undermenyn och justera enligt beskrivning ovan. 5. Tryck Enter för att bekräfta och skärmen återgår till huvudmenyn. 6. Du avslutar genom att trycka på Meny igen. Skärmmenyn kommer att stängas och projektorn sparar automatiskt de nya inställningarna. Huvudmeny Inställningar Undermeny 27

28 Menyträd NOTE Main Menu Sub Menu Settings Lägg märke till att bildskärmsmenyerna varierar beroende på vilken signaltyp som valts och vilken projektor som används. (*) Tillvalsfunktion BILD Bild läge Ljusstyrka Kontrast Skärpa Färg Färgton Inställning Brusreducering BrilliantColor Gamma DynamicBlack TrueVivid Färgtemperatur Färgområde Färgområde (HDMI) Presentation / Ljusstark / Film / srgb / Svarttavla / Klassrum / DICOM Sim. / ISF Day / ISF Night / 3D / Personlig -50~50-50~50 1~15-50~50-50~50 0~10 0~10 Film / Video / Grafik / Standard Av / På 0~5 Varm / Medel / Kall AUTO / RGB / YUV AUTO / RGB (0-255) / RGB (16-235) / YUV Färginställningar Ökning röd / ökning grön / ökning blå / Röd Bias / Grön Bias / Blå Bias / Återställ / Ja Ingångskälla VGA1 / VGA2 / HDMI / DVI / BNC / Komponent / S-Video / Video / Flash Drive / Nätverksdisplay / USB-display Avsluta DISPLAY Format (XGA) Format (WXGA) Zoom Kantmask H. Position V. Position * Geometri Av Keystone 4-hörn Kurva PC Mode 4:3 / 16:9-l / 16:9-ll / LBX / AUTO 4:3 / Frame Sequential / 16:9 / LBX / AUTO -20~50 0~5-50~50-50~50 Horisontal / Vertikal / Pincushion/Barrel / Vridning / Point 1 / Point 2 / Point 3 / Point 4 / Point 5 / Point 6 / Point 7 / Point 8 / Point 9 V. Keystone Bild i bild Skärm -20~20 PIP plats Inställning 3D Språk Projektion Bild i bildstorlek 1/16 / 1/25 / 1/36 PIP växla källa Avsluta 3D-läge Av / DLP-länk / VESA 3D 3D Synk. Invert Av / På Avsluta English / Deutsch / Français / Italiano / Español / Português / / Nederlands / Norsk / Dansk / Polski / Suomi / / / Magyar / eština / / / / / / / Türkçe / Ti ng Vi t Skärmen-typ Menyplacering Point 9 / B/W Extension Linsfunktion Säkerhet Fokus Zoom Lens shift Linstyp Linskalibrering Blending Pattern Avsluta säkerhetstimer Ändra lösenord Säkerhet Avsluta Lås / Lås upp A01 / A02 / A03 Ja / Nej Av / Grön / Magenta Månad / Dag / Timmar / Avsluta Av / På 28

29 NOTE (*) Tillvalsfunktion Main Menu Sub Menu Settings Inställning Signal (RGB) Frekvens 0~100 Fas -50~50 H. Position -50~50 V.Position -50~50 Automatisk Aktivera / Avaktivera Avsluta Signal (Video) Vitnivå -50~50 Svartnivå -50~50 Färgmättnad -50~50 IRE 0 / 7.5 Avsluta Projektor ID Ljudinställningar Intern högtalare Av / På Tyst Av / På Volym 0~10 Ljudingång Standard / AUDIO1 / AUDIO2 / AUDIO3 Avsluta Inställning Logotyp Optoma / Neutral / Personlig Screen Capture Dold text CC1 / CC2 / Av Avsluta Nätverk Nätverksstatus Månad / Dag / Timmar / Avsluta DHCP IP-adress Av / På Subnetmask nätbrygga DNS Använd Ja / Nej Avsluta * Bildblandning Blandning Av / På Skär Av / På Överlapp Ljusstyrkej. Överlapp / Icke överlapp / Avsluta Gamma 1.8 / 2 / 2.2 Avsluta ALTERNATIV Signallås Av / På Förstärkt kylning Av / På Dölj information Av / På Lås knappsats Av / På testmönster Ingen / Rutnät / Vit Bakgrundsfärg Blå / Svart / Röd / Grön / Vit Lampinställning Lampans brinntid lamppåminnelse Av / På Inställning ljusstyrka Ljusstark / Eco. / Image AI Lampåterställning Ja / Nej Avsluta Funktion Fjärrinställningar 1 Ljusstyrka / Bild i bild / Projektion Funktion 2 Kontrast / PIP växla / PIP-byte / Färg Top IR Function Av / På Främre IR-sensor Av / På Fjärrkod 00~99 Avsluta 12 V utlösare Av / På Inställning Direktpåslag Av / På Signal ström på Av / På Auto. Avstängning 0~180 Avstängningstimer (m9n) 0~995 Strömläge Aktiv / Eco. Baudtal 9600 / / Avsluta VGA ut AUTO / VGA1 / VGA2 Information Återställ Ja / Nej 29

30 BILD NOTE 3D-läge städer endast nedanstående 3D-källor. Ingångskällans timing-120 Hz bildfrekvens: x Hz x Hz x Hz Bild läge Det finns många fabriksinställningar optimerade för olika typer av bilder. `` Presentation: Bra färg och ljusstyrka från datorinmatning. `` Ljusstark: Max. ljusstyrka från datoringång. `` Film: För hemmabio. `` srgb: Standardiserad exakt färg. `` Svarttavla: Detta läge bör väljas för att uppnå optimal färginställning vid projicering på svarttavla (grön). `` Klassrum: Detta läge rekommenderas för projicering i ett klassrum. `` DICOM SIM.: Detta displayläge simulerar utrustningens gråskale-/gammaprestanda vilket används i utrustningar för Digital bildåtergivning och kommunikation inom medicin (DICOM). VIKTIGT: Detta läge får ALDRIG användas för medicinska prognoser. Det är endast avsett för utbildning/övning. `` 3D: Rekommenderade inställning för 3D-läge aktiverat. Alla vidare justeringar av användaren i 3D kommer att sparas i detta läge för vidare användning. `` Egen: Användarinställningar. Ljusstyrka Ändra ljusstyrkan i bilden. `` Tryck för att göra bilden mörkare. `` Tryck för att göra bilden ljusare. 30

31 NOTE Färg och Färgton funktionerna stöds endast under Videoläge. Kontrast Kontrasten kontrollerar graden av skillnad mellan de ljusaste och mörkaste partierna i bilden. `` Tryck för att minska kontrasten. `` Tryck för att öka kontrasten. Skärpa Justerar bildens skärpa. `` Tryck för att minska skärpan. `` Tryck för att öka skärpan. Färg Justera en videobild från svart och vit till helt mättade färger. `` Tryck på att minska färgmängden i bilden. `` Tryck på för att minska mättnad i bilden. Färgton Justerar färgbalansen för rött och grönt. `` Tryck för att öka mängden grönt i bilden. `` Tryck för att öka mängden rött i bilden. 31

32 Bild Inställning NOTE DynamicBlack är endast tillgängligt när 3Dläge är Av. Brusreducering Funktionen Adaptiv Brusreducering minskar mängden synligt brus i sammanflätade signaler. Området är mellan 0 och 10. (0: Från) BrilliantColor Denna justerbara post utnyttjar en ny färgbehandlingsalgoritm och systemnivåförstärkningar för att möjliggöra högre ljusstyrka samtidigt som det ger verkliga, mer vibrerande färger i bilden. Intervallet är från 0 till 10. Om du vill ha en mer förbättrad bild justerar du mot den maximala inställningen. För en mjukare, mer neutral bild, justera mot den minimala inställningen. Gamma Detta möjliggör att välja en gammatabell som har fininställts för att få ut den bästa bildkvaliteten för ingången. `` Film: För hemmabio. `` Video För video- eller TV-källa. `` Grafik: För bildkälla. `` Standard: För datorkälla. DynamicBlack DynamicBlack möjliggör för projektorn att automatiskt optimera visning av mörka filmscener med fantastiska detaljer. True Vivid Denna justerbara funktion använder en ny färgbehandlingsalgoritm och förbättringar som möjliggör att bildens livlighet avsevärt ökas. Färgtemperatur Vid inställning till kall temperatur är bilden mer blå (kall bild). Vid inställning till var temperatur är bilden med röd (varm bild). 32

33 NOTE RGB (0 ~ 255) och RGB (16 ~ 235) stöds endast HDMIkälla. Färgområde Välj en lämplig färgmatris från AUTO, RGB, RGB (0 ~ 255), RGB (16 ~ 235) eller YUV. Färginställningar Tryck på för att öppna nästa meny enligt nedan och välj sedan kommando med eller. `` Ökning röd/ökning grön/ökning blå/röd Bias/Grön Bias/Blå Bias: Använd eller för Röd, Grön eller Blå för ljusstyrka (Ökning) och kontrast (Bias). `` Återställ: Välj Ja för att återgå till fabriksinställda färgjusteringar. Ingångskälla Använd det här alternativet för att aktivera/inaktivera ingångskällor. Tryck på för att öppna en undermeny och välja önskad källa. Tryck Enter för att avsluta valet. Projektorn söker inte efter ingångar som är avmarkerade. 33

34 DISPLAY Format Använd den här funktionen för att välja önskat bildomfång. `` `` `` `` `` XGA 4:3: Detta format är avsett för 4 x 3 ingångskällor. 16:9-I: Detta format är för 16 x 9-ingångskällor, som t ex HDTV och DVD utökad för bredbilds-tv. (576i/p) 16:9-II: Detta format är för 16 x 9-ingångskällor, som t ex HDTV och DVD utökad för bredbilds-tv. (480i/p) Ursprunglig: Det här formatet visar den ursprungliga bilden utan skalning. AUTO: Automatiskt val av det lämpligaste visningsformatet. När inmatning är inställt till 4:3 visas bilden i 4:3-format. Om 16:9 eller högre ställts in visas bilden i 16:9-I. Källa 480i/p 576i/p 1080i/p 720p PC 4: x 768 center 16:9-I 16:9-II Ursprunglig 1024 x 576 center 854 x 480 center Ingen bildskalning, 1:1 återgivning och centrerad. Detta format återger originalbilden utan skalning. Auto Med datoringång (VGA/HDMI) kommer det visade bildförhållandet att vara avhängigt ingångskällan. När inmatning är inställt till 4:3 visas bilden i 4:3-format. Om 16:9 eller högre ställts in visas bilden i 16:9-I. 34

35 `` `` `` `` `` `` `` WXGA 4:3: Detta format är avsett för 4 x 3 ingångskällor. 16:9: Detta format är för 16 x 9-ingångskällor, som t ex HDTV och DVD utökad för bredbilds-tv. 16:10: Detta format är för 16 x 10-ingångskällor, som t. ex. bredbildsskärm. LBX:Det här formatet är för icke-16x9, letterboxkälla och för användare som använder extern 16x9-objektiv för att visa 2,35:1 bildförhållande i full upplösning. Ursprunglig: Det här formatet visar den ursprungliga bilden utan skalning. AUTO: Automatiskt val av det lämpligaste visningsformatet. 16:10-skärm 480i/p 576i/p 1080i/p 720p PC 4: x 800 center 16: x 800 center LBX 1280 x 960 center, hämta sedan en central 1280 x 800-bild för visning. Ursprunglig 1:1-avbildning centrerad 1:1-avbildningsskärm 1280 x x 720 center 1:1-avbildning centrerad Auto Vid val av detta format ställs Bildformat automatiskt in till 16:10. (1280 x 800) Om källan är 4:3 sker omställning automatiskt till 1066 x 800. Om källan är 16:9 sker omställning automatiskt till 1280 x 720. Om källan är 15:9 sker omställning automatiskt till 1280 x 768. Om källan är 16:10 sker omställning automatiskt till 1280 x :9-skärm 480i/p 576i/p 1080i/p 720p PC 4:3 960 x 720 center 16: x 720 center LBX 1280 x 960 center, hämta sedan en central 1280 x 720-bild för visning. Ursprunglig 1:1-avbildning centrerad 1:1-avbildningsskärm 1280 x x 720 center 1:1-avbildning centrerad Auto Vid val av detta format ställs Bildformat automatiskt in till 16:9. (1280 x 720) Om källan är 4:3 sker omställning automatiskt till 960 x 720. Om källan är 16:9 sker omställning automatiskt till 1280 x 720. Om källan är 15:9 sker omställning automatiskt till 1200 x 720 för visning. Om källan är 16:10 sker omställning automatiskt till 1152 x 720 för visning. 35

36 NOTE Varje in- och utgång har olika inställningar för Kantmask. Kantmask och Zoom kan inte användas samtidigt. Zoom `` Tryck på för att minska en bilds storlek. `` Tryck på för att förstora en bild på projiceringsskärmen. Kantmask Funktionen Kantmask tar bort bruset i en videobild. Kantmask bilden för att ta bort videokodningsbrus på kanten av videokällan. H. Position Flyttar den projicerade bilden horisontellt. V. Position Lyfter den projicerade bildpositionen vertikalt. V. Keystone Tryck på eller för att justera bildförvrängningen vertikalt och göra bilden mer fyrkantig. 36

37 DISPLAY Geometri * NOTE (*) Tillvalsfunktion Av Välj Av för att avaktivera geometrifunktionen. Keystone Detta möjliggör att du kan korrigera keystonedistorsionen. `` `` `` Horisontalt: Tryck på eller för att justera keystone horisontalt och göra bilden fyrkantig. Vertikalt: Tryck på eller för att justera keystone vertikalt och göra bilden fyrkantig. Upplösning Horisontal Mängden keystonekorrigering Vertikal XGA +/- 40 +/- 40 WXGA +/- 40 +/- 40 Kuddistorsion/tunndistorsion: Bruck på eller för att justera kuddistorsionten/tunndistorsionen. +/- 20% corrigering av kuddistorsion och tunndistorsion. `` Vridning: Tryck på eller för att justera bildens vinkel Vridningsvinklar kan nå +/- 90 grader. 37

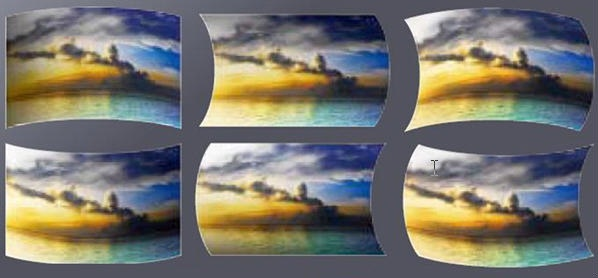

38 4-hörn Detta möjliggör att du kan korrigera trapetsdistorsionen. `` 4 Corner lägesjusteringar: Vänster över, Vänster under, Höger över, Höger under samt Alla. Max är 5 %. `` Tryck på eller för att justera x/y-offset för varje bildhörn. Kurva Med detta kan du justera kurvan för punkterna 1 ~ 9. `` Skärmen är uppdelad i 4 (2 x 2) rutnät, och du kan justera varje punkt i rutnäten. PC Mode Aktivera RJ45-kontroll med datorns programvara vilket möjliggör för användaren att kontrollera geometrin. 38

39 DISPLAY PIP Skärm ` ` Singel: Projicerar en enda bild. ` ` Bild i bild-fönster: Huvudbilden upptar hela skärmen. Bilden i bilden är liten och visas i huvudbildens hörn. ` ` Delad skärm: Huvudbilden och Bilden i bilden är lika stora och placerade sida vid sida. PIP plats Välj Bildens i bildens plats på skärmen. Bild i bildstorlek Välj Bildens i bildens storlek mellan 1/16, 1/25 eller 1/36 av skrämstorleken. PIP växla Välj Bildens i bilden källa för att växla Bildens i bilden skärmkälla. Källa Tryck på för att växla mellan huvudskräm och Bild i bild. Vissa käll-/signalkombinationer kanske inte är förenliga med bild i bild (PIP) funktionen. Se tabellen nedanför: PIP växla Kraftkälla DVI-D HDMI (v1.3) BNC VGA2 VGA1 S-Video CVBS Komponent DVI-D X X X X V V V V HDMI (v1.3) X X X X V V V V BNC X X X X V V V V VGA2 X X X X V V V V VGA1 V V V V X X X X S-Video V V V V X X X X CVBS V V V V X X X X Komponent V V V V X X X X V: Kompatibel X: icke kompatibel 39

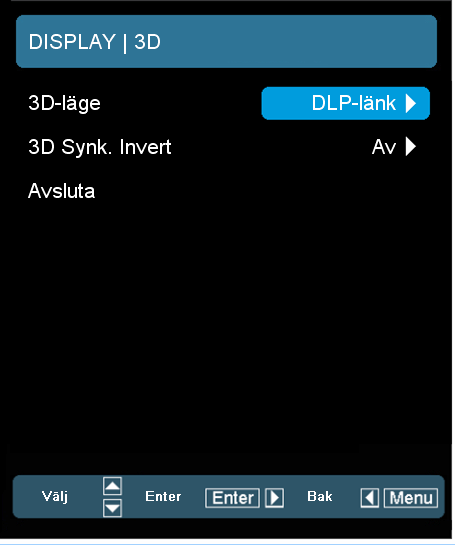

40 DISPLAY 3D NOTE 3D Synk. Invert är endast tillgänglig när 3D-läge är aktiverat. Kompatibel 3Dkälla, 3D-material och Active Shutter-glasögon aktiv. 3D-läge `` Från: Välj Från för att stänga av 3D-inställningar för 3Dbilder. `` DLP Länk: Välj DLP Länk för att använda optimala inställningar för DLP Länk 3D-bilder. `` VESA 3D: Välj VESA 3D för att utnyttja optimerad inställning för VESA 3D-bilder. 3D Synk. Invert `` Tryck på På för att invertera vänster och höger bildinnehåll. `` Tryck på Av för standard bildinnehåll. 40

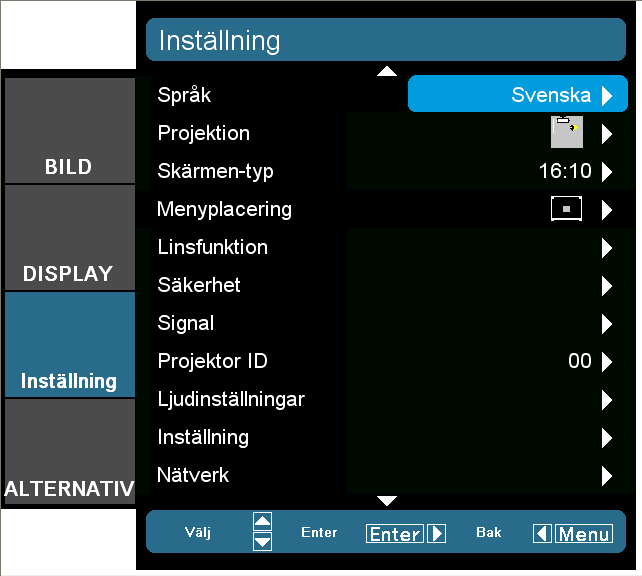

41 INSTÄLLNING Språk Välj den flerspråkiga OSD-menyn. Tryck på eller i undermenyn och använd sedan eller knappen för att välja önskat språk. Tryck Enter för att avsluta valet. NOTE Bordsprojektion bakom och Takprojicering bakom skall användas tillsammans med genomlysningsbar duk. Projektion ` ` Front-bord Detta är standardinställningen. Bilden projiceras rakt på bildduken. ` ` Bordprojektion bakom När det väljs spegelvänds bilden. ` ` Front-tak När det väljs vänds bilden upp och ned. ` ` Takprojektion bakom När det väljs vänds bilden upp och ned och spegelvänds. 41

42 NOTE Skärmen-typ är endast tillgängligt på WXGAmodell. Skärmen-typ Välj skärmtyp mellan 16:10 eller 16:9. Menyplaceirng Välj menyplacering på skärmen. Projektor-ID ID-definition kan ställas in via meny (område 0-99) och tillåter kontroll av en individuell projektor via RS232. Se sid för en komplett lista över RS232-kommandon. INSTÄLLNING (fortsättning) NOTE Bildblandning är endast tillgänglig när Geometri är aktiverad. 42

43 INSTÄLLNING Linsfunktion Fokus Justera fokusfunktionen för den projicerade bilden. Zoom Justera fokusfunktionen på den projicerade bilden. Lens shift Förflyttar den projicerade bilden. `` Lås: Denna funktion kan inte användas av användaren `` Lås upp: Denna funktion kan användas av användaren. Linstyp Välj linstyp mellan A01, A02 eller A03. Linskalibrering Utför kalibrering och återställ linsen till centrerat läge. Blending Pattern Visa rutmönster för att använda bildblandning. `` Av: Välj Av för att stänga av rutmönstret. `` Grön: Välj Grön för att visa grönt rutnätmönster vid användning av bildblandning. `` Magenta: Välj Magenta för att visa magenta rutnätmönster vid användning av bildblandning. 43

44 INSTÄLLNING Säkerhet NOTE Standardvärdet för lösenordet är 1234 (första gången). Förvara alltid lösenordet säkert. Om lösenordet glöms eller förloras måste projektorns sändas till ett auktoriserat servicecenter. Säkerhetstimer `` På: Välj På för att använda säkerhetsverifiering när projektorn slås på. `` Av: Välj Av för att kunna sätta på projektorn utan att an-vända säkerhetsverifiering. Ändra lösenord `` Första gången: 1. Tryck på för att ställa in lösenordet. 2. Lösenordet måste bestå av fyra siffror. 3. Använd sifferknappen på fjärrkontrollen för att ange ditt nya lösenord och tryck sedan på knappen för att bekräfta ditt lösenord. `` Ändra lösenord: 1. Tryck på för att ange det gamla lösenordet. 2. Använd sifferknapparna för att ange nuvarande lösenord och tryck sedan på för att bekräfta. 3. Ange nytt lösenord (4 siffror långt) med sifferknapparna på fjärrkontrollen och tryck sedan på för att bekräfta. 4. Ange det nya lösenordet igen och tryck sedan på för att bekräfta. `` Om felaktigt lösenord anges 3 gånger kommer projektorn att stängas av automatiskt. `` Om du har glömt lösenordet, kontakta ditt lokala kontor för support. Säkerhet `` På: Välj På för att använda säkerhetsverifiering när projektorn slås på. `` Av: Välj Av för att kunna sätta på projektorn utan att an-vända säkerhetsverifiering. 44

45 INSTÄLLNING Signal (RGB) NOTE Signal stöds endast vid analog VGA (RGB)- signal. Frekvens Ändra visningsdatafrekvensen för att matcha frekvensen på din dators grafikkort. Använd denna funktion endast om bilden flimrar vertikalt. Fas Synkronisera signaltimingen på skärmen med grafikkortet. Om bilden är ostadig eller flimrande, använd den här funktionen för att korrigera den. H. position `` Tryck på för att flytta bilden åt vänster. `` Tryck på för att flytta bilden till höger. V. position `` Tryck på för att flytta bilden nedåt. `` Tryck på för att flytta bilden uppåt. Auto Identifieras automatiskt signal. När denna funktion används gråmarkeras fas- och frekvensalternativen. Om Signal inte är automatisk visas fas- och frekvensalternativen så att användaren kan ställa in och spara inställningarna manuellt för användning när projektorn startats om. 45

46 INSTÄLLNING Signal (Video) NOTE Signal stöds inte när källan är HDMI eller DVI-D. Vitnivå Tillåter användaren att justera Vitnivå när insignalen är S-Video eller Video/CVBS. Svartnivå Tillåter användaren att justera Svartnivå när insignalen är S-Video eller Video/CVBS. Färgmättnad Justera en videobild från svart och vit till helt mättade färger. `` Tryck för att minska mängden färg i bilden. `` Tryck för att minska mängden färg i bilden. IRE Justerar mätning av kompositvideosignaler. NOTE IRE stöds endast för NTCSsignaler. 46

47 INSTÄLLNING Audioinställningar Inter högtalare Välj Till eller Från för att slå på eller stänga av den interna högtalaren. Tyst `` Välj Till för att aktivera ljudavstängningsfunktionen. `` Välj Från för att stänga av ljudavstängningsfunktionen. Volym `` Tryck på för att sänka volymen. `` Tryck på för att höja volymen. Ljudingång Standardljudinställningarna finns på bakpanelen av projektorn. Använd detta alternativ för att åter tilldela någon av ljudinmatningarna (1, 2 eller 3) till aktuell bildkälla. Varje ljudinmatning kan tilldelas till fler än en videokälla. `` LJUD 1: VGA 1. `` LJUD 2: VGA 2. `` LJUD 3: S-Video/Video. `` Standard: Återställ ingången till standard bildkälla. 47

48 INSTÄLLNING Avancerad NOTE För att fånga in logotypen, se till att insignalen inte överskrider projektorns naturliga upplösning. (1280 x 800 eller 1280 x 720). Använd inte signal med deinterlace. Stäng inte av projektorn under logofångning. Logotyp Använd denna funktion för att välja önskad startskärm. Om ändringar görs kommer de att gälla nästa gång projektorn startas. `` OPTOMA: Standardstartskärm. `` Neutral: Logotyp visas inte på uppstartningsskärmen. `` Användare: Använd bildminnesfunktionen från Screen Capture funkionen. Screen Capture Tryck på för att omedelbart ta en bild av bilden som för närvarande visas på skärmen. Dold text Gjorda ändringar införs nästa gång projektorns startas. `` Av: Välj av för att stänga av ljudtextningen. `` CC1: CC1-språk: Amerikansk engelska. `` CC2: CC2-språk (beroende på användarens TV-kanal): Spanska, Franska, Portugisiska, Tyska, Danska. 48

49 INSTÄLLNING Nätverk Nätverksstatus Visa status för nätverksanslutningen. DHCP Med denna funktion kan du välja önskad startskärm. Om du ändrar från en inställning till en annan kommer dessa ändringar att träda i kraft när du stängt OSD-menyn och öppnar den nästa gång. `` På: Tilldelar automatiskt en IP-adress till projektorn från DHCP-servern. `` Av: Tilldela en IP-adress manuellt. IP-adress Välj en IP-adress. Subnetmask Välj nummer för delnätmask. nätbrygga Välj standardport för nätverket anslutet till projektorn. DNS Välj DNS-nummer. Använd Tryck på och välj sedan Ja för att använda valet. 49

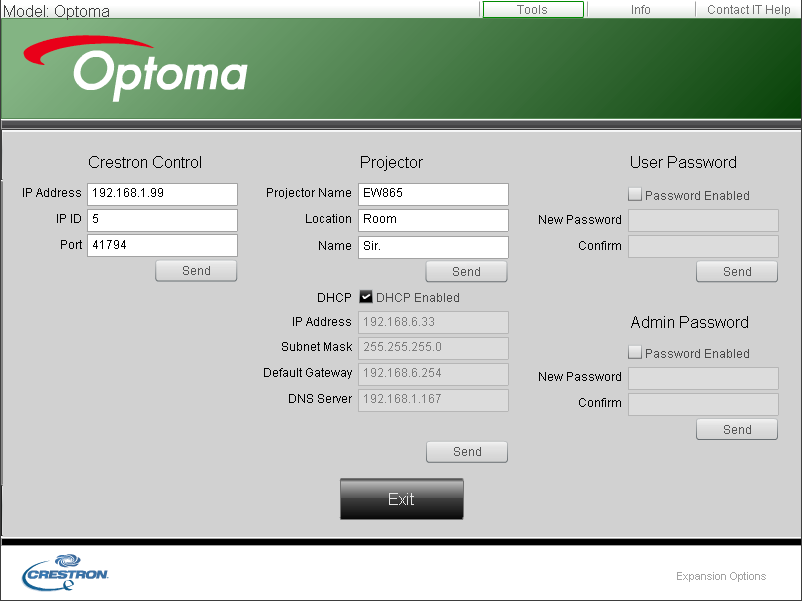

50 Hur du använder webbläsaren för att kontrollera din projektor 1. Slå på DHCP för att låta DHCP-servern automatikst tilldela en IP-adress eller manuellt ange nätverksinformationen som krävs. Var god observera att varje fält endast kan innehålla ett begränsat antal tecken enligt tabellen nedan. (inklusive mellanslag och andra interpunktioner): 2. Välj sedan tillämpa och tryck på knappen för att fullfölja konfigurationsprocessen. 3. Öppna din webbläsare och skriv in projektorns IP-adress från OSD LANskärmen. Följande webbsida kommer att visas: 4. Vid anslutning av projektorn till extern Creston styrutrustning kan inställningarnas hittas under fliken [verktyg]. (se bilden). Kategori Crestron-kontroll Projektor Nätverkskonfiguration DHCP (aktiverad) Användarlösenord Admin lösenord Rubrik IP-adress 15 IP ID 2 Port 5 Projektorns namn Plats 9 Tilldelad 9 Inskrivningslängd (tecken) 10 IP-adress 15 Subnetmask 15 Standard gateway (N/A) 15 DNS-server 15 Aktiverad Nytt lösenord 15 Bekräfta 15 Aktiverad Nytt lösenord 15 (N/A) (N/A) Bekräfta 15 50

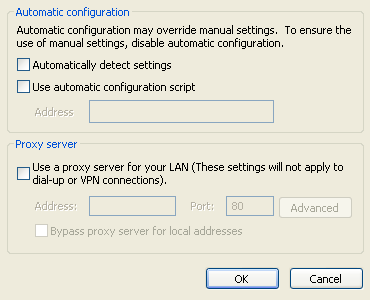

51 När en direktanslutning från din dator till projektorn skapas Steg 1: Hitta en IP-adress ( ) från LAN-funktionen av projektorn Steg 2: Välj Använd, och tryck på knappen Enter. När inställningen sparats, stäng OSD genom att trycka på knappen Meny. Steg 3: För att öppna nätverksanslutningarna klickar du Start, klicka på klickar du på IE webbläsare, klicka Steg 6: För att öppna internetalternativ Kontrollpanel, klicka på Nätverks- på Internetalternativ, klicka på och internetanslutningar, och Anslutningsfliken och klicka på klicka sedan på Nätverksanslutningar. Klicka på den anslutning du LAN-inställningar... vill konfigurera, och sedan, under Nätverksuppgifter, klicka på Ändra inställningar för den här anslutningen. Steg 4: På fliken Allmänt under tab, under Den här anslutningen använder följande alternativ, klicka på Internetprotokoll (TCP/IP) och klicka sedan på Egenskaper. Steg 7: Alla rubriker i fönstret Inställning av lokalt nätverk (LAN) måste markeras. Dubbelklicka på knappen OK. Steg 5: Klicka Använd följande IP-adress och skriv sedan in enligt nedan: 1) IP-adress: ) Subnet mask: ) Standard-gateway: Steg 8: Anslut en kat. 5 Ethernet korskopplad kabel mellan projektorn och datorn. 51

52 NOTE Stöd för fuktionen Creston Room View är avhängigt modeller. Crestron RoomView kontrollverktyg Crestron RoomView tillhandahåller en central övervakningsstation för 250+ kontrollsystem via ett Ethernet-nätverk (fler är möjligt, antalet är avhängigt kombinationen IP ID och IP-adress). Creston Room View övervakar varje projektor, inklusive projektorns online-status, systemeffekt, lampornas livslängd, nätverksinställning och materialfel plus eventuella av administratören definierade speciella attribut. Administratören kan lägga till, ta bort eller redigera rumsinformation, kontaktinformation och händelser vilka journalförs automatisk av programvaran för samtliga användare. (Användargränssnittet framgår av följande bild) 1. Huvudskärm 2. Redigera rum 52

53 3. Redigera attribut 4. Redigera händelse För ytterligare information, var god besök och 53

54 INSTÄLLNING Bildblandning * NOTE (*) Tillvalsfunktion Blandning `` Välj På för att slå på blandning. `` Välj Av för att stänga av blandning. Skär `` Välj På för att slå på beskärning. `` Välj Av för att stänga av beskärning. Överlapp Detta möjliggör att du kan ställa in blandningsområdets överlappande kanter. Ljusstyrkej. Detta möjliggör att du kan justera blandningsområdets ljusstyrka. Gamma Detta möjliggör att du kan välja gammaläget. 54

55 ALTERNATIV NOTE Vid tryckning på knappen direkt källa på fjärrkontrollen växlar källan direkt och ställer automatiskt in Signallås till läge TILL. Stäng av knappsatslåset genom att hålla ned Enter på projektorns ovansida i fem sekunder. Signallås `` På: Projektorn kommer endast att söka nuvarande inmatningsanslutning. `` Av: Projektorn söker efter andra signaler om den aktuella ingångssignalen tappas bort. Förstärkt kylning När På valts snurrar fläktarna fortare. Denna egenskap är användbar i högt belägna områden där luften är tunn. Dölj information `` På: Välj På för att dölja informationsmeddelandet. `` Av: Välj Av för att visa sökmeddelandet. Lås knappsats När knappsatslåset är På låses kontrollpanelen, men projektorn kan kontrolleras via fjärrkontrollen. Genom att välja Av kan du använda kontrollpanelen igen. Testmönster Visar ett testmönster. Välj mellan rutnät, Vitt mönster och Ingen. Bakgrundsfärg Använd denna funktion för att visa en Blå, Svart eller Grå, skärm när ingen signal finns tillgänglig. 12 V utlösare 12 V utlösare tillhandahåller en standard utlösningssignal för motordrivna skärmar. VGA Ut Använd denna funktion för att visa skärmen från ingångskällan. `` Auto: I läge standby (aktivt) överförs standard VGA till VGA1. Om VGA2 inte låstes vid sista användningen överförs VFA2 till VGA-utgången. `` VGA 1: Välj VGA 1-In ingångskontakt. `` VGA 2: Välj VGA 2-In ingångskontakt. 55

56 ALTERNATIV (fortsättning) NOTE Fjärrkod: Visa projektorns fjärrkod. Fjärrkod (aktiv): visa fjärrkontrollens fjärrkod. Information Visar projektorns information för källa, upplösning och programvarans version på skärmen. Återställ Välj Ja för att återställa visningsparametrarna på alla menyer till fabriksvärden. 56

57 ALTERNATIV Lampinställningar NOTE När projektorn arbetar i omgivningstemperaturer över 35 C kommer den att automatiskt växla till Eco-läge. Lampans brinntid Visar projektionstid. Lamppåminnelse Välj denna funktion för att visa eller dölja varningsmeddelandena när meddelandet lampbyte visas. Meddelandet visas 30 timmar före rekommenderat lampbyte. Inställning ljusstyrka `` Ljusstark: Välj Ljusstark för att öka ljusstyrkan. `` Eco: Välj Eco för att dimma projektorlampan, vilket minskar strömförbrukningen och förlänger lampans livslängd. `` Bild AI: Bild AI förbättra bildens kontrast genom att optimera lampans ljusstyrka med ledning av bildinnehållet. Lampåterställning Nollställ lampans brinntid efter lampbyte. 57

58 ALTERNATIV Fjärrkontrollsinställning Funktion 1 Välj önskad funktion från Ljusstyrka, Bild i bild eller Projektion. Funktion 2 Välj önskad funktion från Kontrast, Bild i bild källa, Bild i bild växla eller Färg. Top IR Function När denna funktion är På kan projektorn styras av fjärrkontrollen från övre IR-mottagaren. Genom att välja Av kan du använda kontrollpanelens knappar eller styra med fjärrkontrollen från främre IR-mottagaren. Främre IR-sensor När denna funktion är På kan projektorn styras av fjärrkontrollen från främre IR-mottagaren. Genom att välja Av kan du använda kontrollpanelens knappar eller styra med fjärrkontrollen från övre IR-mottagaren. Fjärrkod Ställ in projektorns fjärrkod. `` Standardkod (gemensam kod): 00 `` Fjärrkontrollkod: 01 ~ 99 58

59 ALTERNATIV Avancerad NOTE Eco-läge (< 0,5 W) avaktiverar VGA-utgången och RJ45- funktionen när projektorn är i läge standby. Direktpåslag Välj På för att aktivera läget för direkt påslagning. Projektorn slås på automatiskt när ström tillförs, utan att man behöver trycka på på på projektorns kontrollpanel eller på Ström på fjärrkontrollen. Signal ström på Projektorn startar när den mottar en signal. Detta eliminerar behovet av att använda Kraft -knappen på fjärrkontrollen eller projektorns knappsats. Auto. Avstängning (min) Ställer in intervall för nedräkningstimer. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stängs sedan automatiskt av då nedräkningen är slutförd (i minuter). Avstängningstimer Ställer in intervall för nedräkningstimer. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stängs sedan automatiskt av då nedräkningen är slutförd (i minuter). Strömläge (standby) `` Eco.: Välj Eco. för att spara ytterligare ström < 0,5W. `` Aktiv: Välj Aktiv för att återgå till normalt standbyläge och VGA-utgången aktiveras. Baudtal Välj överföringshastighet för RS232 från 9600, 19200, eller

60 NOTE (*) Denna funktion stöds inte för grundmodell. Introduktion till nätverkstillämpningssystem * Nätverksapplikationssystem inkluderar Optoma Presenter System, webbkontrollsystem och kortläsare för multimedia. Applikation som kan ge höga prestanda vid nätverksprojektion. Baserat på nätverksprotokoll kan användaren konfigurera projektorn fjärrstyrt. Den stöder anslutning av datorn till projektorn via USB, Ethernet och trådlöst. Detta projekt utnyttjar nätverkets kapacitet till fullo. Den tillåter administratören att styra samtliga projektorer i en byggnad från en dator. I händelse av en nötsituation kan projektorn skicka en larminformation till administratören via E-post och webbsida. Den kan läsa fler än en USB-enhet direkt och visa alla bilder i den. Projektet består av tre programtillämpningar som utnyttjar nätverket och USB-överföringen y Webb-kontroll y Kortläsare y Optoma Presenter Att använda webb-kontroll Webb-kontrollapplikationen möjliggör att fjärrkonfigurera projektorn baserat på olika nätverksprotokoll. Detta underlättar för administratören vid kontroll av samtliga projektorer i en byggnad från en dator. 1. Öppna webbläsaren och skriv in IP-adressen för projektorn i adressfönstret: varvid inloggningssidan öppnas. 60

61 2 3 alternativ är tillgängliga på denna sida: y Klicka på Hämta varvid gränssnittet för hämtning av programvaran Optoma Presenter öppnas. y Klicka på Creston för att öppna kontrollsidan för Flash UI. y Klicka på Admin för att öppna inloggningssidan. 3. Skriv in lösenordet och klicka på knappen [Logga in] varvid huvudsidan öppnas. Lösenordet från fabriken är admin när systemet är nytt. Lösenordet får innehålla högst 8 valfria tecken med undantag av mellanslag. 4. Klicka på Logga ut för att återvända till inloggningssidan. Systemstatus På denna sida visas information om modellens namn, versioner, LAN-status och status för den trådlösa kommunikationen. Allmänna inställningar Här kan lösenordet för att öppna kontrollssidan bytas. Det gamla lösenordet krävs vid byte till ett nytt. 61

62 Projektorkontroll Rubrikerna på denna sida är detaljerade alternativ för smidigare kontroll av projektorn. Exempel: Kraft Till/Från, Byte av källa, Ljusstyrka,. Sidan uppdaterar nuvarande status för samtliga rubriker inom några få sekunder. Larminställning På denna sida ställs larmmeddelanden för de olika feltyperna in till att skicka E-post. Typ av larm är av fleralternativtyp. SMTP mejlinställning På denna sida ställs detaljerna för mejlsändning in, t.ex. serverns IP-adress, användarnamn, lösenord och mottagarens E-postadress. (Observera: Adresser för fler än en mottagare åtskiljs med semikolon.) Nätverksinställning På denna sida ställs nätverksparametrarna in för IP, DHCP-server och trådlös kommunikation. 62

63 y IP-inställning: Klicka på Hämta IP-adress automatiskt för automatiskt läge. Klicka på Använd följande IP-adress för statiskt läge. IP-adress/subnätmask/Standard gateway/dns-server måste skrivas in, och klicka därefter på Använd. y Inställning av DHCP-server: Aktivera/Avaktivera, Start-IP, Slut- IP, Subnätmask, Standard gateway, DNS-server. y Inställning av trådlös kommunikation: Anslut med trådlös säkerhetsplugg, och ställ därefter in WLAN-läge, SSID, NYCKEL, kanal, etc. Inställning av Presenter Admin lösenord/användarlösenord används vid byte av lösenordet för adminstratören/användaren på målsidan. Klicka på Anslutningskontroll för att öppna Anslutningsstatus. Konferenskontroll: Klicka på Till eller Från för att aktivera/ y avaktivera läge konferenskontroll. 63

64 Klicka på följande ikoner under Uppspelningskontroll y : Klicka för att koppla bort värddatorn. y : Klicka för att växla sessionen till bakgrund. y : Klicka för att ändra y displayregion. Crestron RoomView Detta är kontrollsidan för Flash UI. Klicka på Kraft för att styra projektorns kraft Till/Från. Klicka på Vol-, Tysta, Vol- för att styra ljudstyrkan. Källförteckningen redovisar de källor som kan användas för projektorn. Klicka på Meny för att öppna menyn. Klicka på Källa för at välja nästa källa. Klicka på Auto för att detektera källan automatiskt. Klicka på Tom för att tysta AV. Kontrast, Ljusstyrka, Färg, Skärpa, Zoom och Frys kan justeras i nedanstående kontrollpanel. 64

65 Klicka på Verktyg där följande rubriker hittas: y Creston Control: grundläggande nätverksinformation för kontrollsystemets enhet. y Projektor: varje projektors ID i en byggnad under administratörens kontroll. y Användarlösenord: byt användarlösenord. y Standardspråk: välj standardspråket. y DHGCP: aktivera/avaktivera DHC och detaljerna om nätverkskortet. y Admin lösenord: Byt administratörens lösenord. Klicka på Sänd sedan respektive rubrik ändrats för att verkställa ändringen. Klicka på Info för att visa information och status för denna projektor. 65

66 Klicka på Hjälp för att meddela administratören om relaterat skydd eller drift. Återställ fabriksinställningar Klicka på Använd för att återställa systemet till fabriksinställningar. Klicka på Uppdatera Flash för att uppdatera den inbyggda programvaran från ett USB-minne vilket kan sättas in i projektorn. Starta om systemet Klicka på Starta om för att starta om systemet. 66

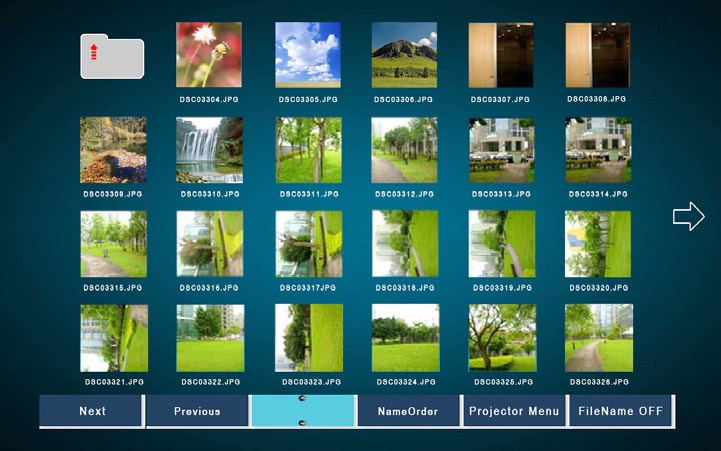

67 Att använda kortläsaren Kortläsarapplikationen kan visa bilder från en USB flashenhet. 1. Vid anslutning av USB-enheten till projektorns USB-port detekteras flashenheten, och skärmen för detektering av USB flashenheter öppnas. Den stöder 3 samtidigt anslutna USB-enheter. 2. Tryck på Enter för att öppna läget Miniatyrbild där olika foton i olika mappar kan väljas. Tryck på Meny för att öppna menyn. Följande knappar i användargränssnittet stöds. y Förgående: Flyttar den valda rubriken åt vänster. (Hoppa till föregående sida när denna är längst till vänster) y Nästa: Flyttar den valda rubriken åt höger. (Hoppa till nästa sida när denna är längst till höger.) y Visa: Visa den valda bilden eller mappen. y Miniatyrbild: Öppna läget Miniatyrbildsvisning. y Bildspel: Öppna läge Bildspel. y Namnordning: Sortera filter/mappar i namnordning. y Namntilläggsordning: Sortera filer/mappar i namntilläggsordning. y Storleksordning: Sortera filer/mappar i storleksordning. y Tidsordning: Sortera filer/mappar i tidsordning. y Projektormeny: Öppna OSD-menyn. 67

68 y Filnamn Till/Från: Aktivera/avaktivera visning av filnamn i läge Miniatyrbild. Tryck på knapparna Upp/Ner/Vänster/Höger för att välja de olika funktionerna. 3. I menyn för läge Minitatyrbild, välj funktionen Visa, eller välj fil och tryck på Enter för att öppna Visningsläget. Följande knappar stöds i användargränssnittet: y Visa: Öppnar läget Bildvisning y Miniatyrbild: Öppna läget Miniatyrbildsvisning. y Bildspel: Öppna läge Bildspel. y Verklig storlek: Visar bilden i verklig storlek. y Bästa passning: Visar bilden med bästa passning till skärmen. y EXIF FRÅN/Till: Aktivera/avaktivera visning av EXIF-information. y +90/-90 deg: Rotera 90/-90 grader. Tryck på knapparna Upp/Ner/Vänster/Höger för att välja de olika funktionerna. 4. Tryck på knappen Bildspel för att öppna läge Bildspel. Följande knappar stöds i användargränssnittet: 68

69 y Stopp: Avbryt läge Bildspel. y Fördröj 3/4/5: Bildspelets fördröjning i sekunder. y Bildeffekt: Följande lägen stöds: (Växla höger/växla nedåt/växla uppåt/växla auto) y Repetera TILL/FRÅN: Aktivera/avaktivera repeteringsläget för bildspel. Tryck på knapparna Upp/Ner/Vänster/Höger för att välja de olika funktionerna. När bilden INTE kan visas till följd av begränsat minnesutrymme eller ett INTE stött bildformat visas bilden i skärmens mitt. 69

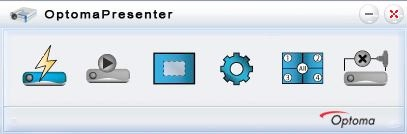

70 Att använda Optoma Presenter Applikationen Optoma Presenter möjliggör att en värddators skrivbord visas på nätverket via Ethernet, USB eller trådlös överföring. Den kan anpassas till olika nätverksinställningar (DHCP, fast IP och direkt länk via USB-/Ethernetkabel). Programvaran kan hämtas från webbsidan. Innan funktionen används krävs en USB-kabel för att ansluta projektorn direkt till värddatorn. Datorn visar då en USB diskenhet. Välj Optoma Presenter, och starta därefter autorun.exe för att öppna USB-displayen. 1. Tryck på ikonen Autorun i nedre högra delen för att pausa eller spela USB-displayen. --> 2. Efter installation i datorn, dubbelklicka på programmet Optoma Presenter för att öppna huvudskärmen. y : Anslut och sök efter nätverksdisplayen. y : Stoppa/Starta visning av skrivbordsinnehållet på anslutna nätverksdisplay. y : Välj displayområde. y : Konfigurera Optoma Presenter. y : Handlägg samtliga anslutna nätverksdisplay. y : Koppla bort samtliga anslutningar. 70

71 Klicka på knappen för att öppna Anslutnings- och Sökmenyn. 1. Skriv in projektorns IP-adress, välj alternativet Direkt, och klicka därefter på knappen Anslut för att öppna inloggningsgränssnittet, eller klicka på knappen Sök för att söka efter projektorn på nätverket och välja den projektor som ska anslutas. 2. Skriv in Användartyp och Lösenord i inloggningsgränssnittet. Displayport kan väljas, och fabriksinställningen är Helskärm. 3. Efter inloggning ändrar Optoma Presenter datorns upplösning till av Ruby stödd upplösning, och knapparna och blir tillgängliga. Klicka på knappen för att välja projiceringsområdets storlek, inklusive läge Helskärm, Fast storlek och Inställbar. 71

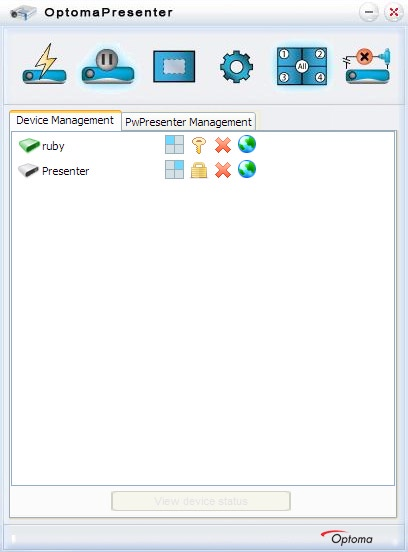

72 Klicka på knappen för att öppna inställningsgränssnittet inklusive Grundinställningar och Avancerade inställningar. y Grundinställningar: Välj språk, regionens storlek för fast fångningsläge och tillåtelse för popup av meddelande. y Avancerade inställningar: Välj JPEG-läge, kvalitet, YUV provformat och nätverksport. Klicka på knappen för att kontrollera samtliga användare och projektorer, anslutna till samma projektor. 72 y : För Administratörens inloggning. y : För normal användarinloggning. y : Ansluta förbindelsers status. y : Icke anslutna förbindelsers status. y : För status och visningsposition på lokal skärm på nätverksdisplay. Ändra genom att klicka på den varvid en dialogruta öppnas.

73 y : Klicka på denna ikon varvid lösenordet kan bytas. (Byte av lösenord avser nätverkets måldisplay. Endast förbindelse med en inloggad administratör kan byta lösenordet.) y : Inget sker vid klickning på denna ikon. y : Koppla bort från nätverkets måldisplay. y : Anslut nätverkets måldisplay via en webbsidas front-end. Användare av typen administratör kan granska en menysida med en förteckning av till nätverkets måldisplay anslutna datorer. y : För de övriga datorerna. y : För den aktuella datorn. y : Alternativ för displayport där den markerad är nuvarande status. Klicka på en för att ändra displayport. y : Koppla bort datorn från ett nätverksdisplay. 73

74 Bilagor Felsökning Om du upplever problem med din projektor ska du titta i följande information. Om ett problem kvarstår ska du ta kontakt med din lokala återförsäljare eller servicecenter. Image Problems Ingen bild syns på skärmen `` Var noga med att alla kablar och strömanslutningar är korrekt och säkert anslutna enligt beskrivning i avsnittet Installation. `` Kontroller att stiften i kontakterna inte är böjda eller avbrutna. `` Kontrollera om projektionslampan har installerats säkert. Se avsnittet Byta ut lampan. `` Kontrollera att du har tagit bort linsskyddet och att projektorn är påslagen. `` Se till att AV tyst funktionen inte är påslagen. Delvis, skrollande eller oriktig visad bild `` Tryck på Re-Synk på fjärrkontrollen. `` Om du använder en dator: För Windows 95, 98, 2000, XP, Windows 7: 1. Öppna ikonen Den här datorn, mappen Kontrollpanel och dubbelklicka på ikonen Skärm. 2. Välj fliken Inställningar. 3. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA (1600 x 1200). 4. Klicka på knappen Avancerade egenskaper. Om projektorn forfarande inte visar hela bilden kommer du också att behöva ändra skärmvisningen du använder. Se följande steg. 5. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA (1600 x 1200). 6. Välj knappen Ändra under fliken Bildskärm. 7. Klicka på Visa alla enheter. Härnäst väljer du Standard skärmtyper under SP-boxen, väljer upplösning du behöver under boxen Modeller. 8. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA (1600 x 1200). 74

75 Bilagor `` `` Om du använder en bärbar dator: 1. Först följer du stegen ovan för att justera datorns upplösning. 2. Tryck på de lämpliga knapparna som listas nedan för din tillverkare av din bärbara dator för att skicka ut signalen från den bärbara datorn till projektorn. Exempel: [Fn]+[F4] Acer [Fn]+[F5] IBM/Lenovo [Fn]+[F7] Asus [Fn]+[F8] HP/Compaq [Fn]+[F4] Dell [Fn]+[F8] NEC [Fn]+[F3] Gateway [Fn]+[F4] Toshiba [Fn]+[F5] Mac Apple: Systempreferens Bildskärm Arrangemang Spegelvisning Om du upplever svårigheter i att ändra upplösning eller om skärmen blockeras, startar du om all utrustning, inklusive projektorn. Skärmen på den bärbara datorn visar ingen presentation `` Om du använder en bärbar dator En del bärbara datorer kan avaktivera sina egna skärmar när en andra skärmenhet används. Var och en har olika sätt att återaktivera.se datorns dokumentation för utförlig information. Bilden är instabil eller flimrar `` Använd Fas för att rätta till det. Se sidan 45 för mer information. `` Ändra skärmens färginställning på din dator. Bilden har en vertikal, flimrande linje `` Använd Frekvens för att justera. Se sidan 45 för mer information. `` Kontrollera och omkonfigurera visningsläget på ditt grafikkort för att göra det kompatibelt med projektorn. Bilden är inte i fokus `` Se till att linslocket är avlägsnat. `` Justera fokuseringsfunktionen på projektorobjektivet. `` Se till att projektionsskärmen finns på avståndet som krävs. Se sidan

76 Bilagor Bilden sträcks ut när den visar 16:9 DVD-titel `` När du spelar anamorfisk DVD eller 16:9 DVD, kommer projektorn att visa den bästa bilden när projektorns visningsläge är inställt på 16:9 i OSD. `` Om du spelar en DVD-titel i 4:3-format, ändra formatet till 4:3 i projektorns bildskärmsmeny. `` Om bilden fortfarande är utsträckt måste du också justera bildkvoten genom att se följande: `` Ställ in visningsformatet som 16:9 (wide) aspect ratio-typ på din DVD-spelare. Bilden är för liten eller för stor `` Flytta projektorn närmare eller längre bort från skärmen. `` Tryck på MENY -knappen på fjärrkontrollen ellerprojektorpanelen och gå sedan till Display Format och försök olikainställningar. Bilden har sneda sidor `` Om möjligt flyttar du på projektorn så att den är horisontellt centrerad på duken och nedanför dess understa kant. `` Tryck på knappen Keystone på fjärrkontrollen tills sidorna är vertikala. Bilden är spegelvänd `` Välj Inställning projektion i bildskärmsmenyn och justera projektionsriktningen. Projektorn svarar inte på kontrollerna `` Ommöjligt ska du stänga av projektorn och koppla från strömsladden, samt vänta minst 60 sekunder innan strömmen ansluts igen. `` Kontrollera att Lås knappsats inte är aktiverat genom att försöka kontrollera projektorn med fjärrkontrollen. Lampan brinner ut eller avger ett poppande ljud `` När lampan når slutet av sin livslängd kommer den att brinna ut och avge ett högt poppande ljud. Om detta inträffar kommer inte projektorn att slås på igen förrän lampmodulen har bytts ut. Du byter lampa genom att följa procedurerna i avsnittet Byta ut lampan på sidorna

77 Bilagor NOTE Fast sken Släckt Meddelanden på skärmen Meddelande KRAFT-LED (Röd) Standbystatus (Ingångströmsladd) (Blå) Temp-LED Lamp LED Slutar-LED (Röd) (Orange) (Orange) Flashing Ström på (Uppvärmning) Blinkande Kraft på och tändning av lampan Stänger av (Kallnar) Blinkande Fel (Lamp Fail) Blinkande Fel (Fel på fläkten) Blinkande Fel (Över Temp.) Blinkande Inbränning (lampan av) Blinkande Blinkande Blinkande Slutare på Meddelanden på skärmen `` Lampvarming: Om fjärrkontrollen inte fungerar `` Kontrollera att vinkeln för fjärrkontrollen är inom ±30 både horisontellt och vertikalt mot IR mottagaren på projektorn. `` Kontrollera att det inte finns några hinder mellan fjärrkontrollen och projektorn. Flytta till en plats högst 12 m (±0 ) från projektorn. `` Kontrollera att batterierna är korrekt isatta. `` Byt batterier om de är förbrukade. `` Säkerställ att fjärrkontrollen har ställts in till rätt IR-kod `` (se sidan 25). 77

78 Bilagor Byta ut lampan Ett varningsmeddelande visas när lampans förväntade livslängd överskridits. Vi rekommenderar att lampan då byts snarast möjligt. Var god kontakta den lokala återförsäljaren eller Optoma angående anskaffning av en lampa. Varning: Om projektorn är takmonterad ska du vara försiktig när du öppnar åtkomstpanelen till lampan. Du rekommenderas att bära skyddsglasögon om du ska byta lampa i en takmonterad projektor. Var försiktig så att inga lösa föremål ramlar ut från projektorn. Varning: Lamphuset är hett! Låt det kallan före byte av lampa! Varning: För att minska risken för personskada ska du inte tappa lampmodulen eller vidröra lampan. Lampan kan gå sönder och orsaka skada om den tappas. 78

79 Bilagor NOTE Skruvarna på lampluckan och lampan är inte demonterbara. Projektorn kan inte startas om lampluckan är öppen. Rör inte vid någon av lampans glasdelar. Handfett kan få lampan att splittras. Rengör lampmodulen med en torr trasa om om den vidrörts av misstag Procedur för byte av lampa: 1. Stäng av strömmen till projektorn genom att trycka på -knappen. 2. Låt projektorn att svalna i minst 30 minuter. 3. Koppla ur strömsladden. 4. Ta bort de två skruvarna i lampluckan Öppna och dra upp lampluckan Ta bort de tre skruvarna i lamphuset Dra sakta och försiktigt ut lampmodulen. 4 För att byta ut lampmodulen gör du föregående steg i omvänd ordning. 8. Starta projektorn och gör en Lampåterställning när lampmodulen har bytts ut. Lampåterställning: (i) Tryck på MENY (ii) Välj ALTERNATIV (iii) Välj Lampinställningar (iv) Välj Lampåterställning (v) Välj Ja. 79

80 Bilagor NOTE AFCM är förkortning för Auto Filter Cleaning Module (Automatisk filterrengöringsmodul). Byte av AFCM Ett varningsmeddelande visas när AFCM livslängd överskridits. Vi rekommenderar att AVCM då byts snarast möjligt. Var god kontakta den lokala återförsäljaren eller Optoma angående anskaffning av en AFCM. Om föregående meddelande ignoreras under tidsperiod kommer ett varningsmeddelande att visas varefter projektorn stängs av automatiskt. Vi rekommenderar att AVCM då byts snarast möjligt. Var god kontakta den lokala återförsäljaren eller Optoma angående anskaffning av en AFCM. 80
