1 Innehållsförteckning Innehållsförteckning...1 Meddelande om användningen...2 Säkerhetsinformation...2 Försiktighetsåtgärder...3 Varningar angående ögonsäkerhet...5 Produktegenskaper...5 Introduktion...6 Översikt av förpackningen...6 Produktöversikt...7 Huvudenhet... 7 Kontrollpanel... 8 Inmatning/utmatningsanslutningar... 9 Fjärrkontroll Installation Ansluta projektorn Ansluta till stationär/bärbar dator Ansluta till videokällor Sätta på/stänga av projektorn...13 Starta projektorn Stänga av projektorn Varningsindikator Justera den projicerade bilden...15 Justera projektorhöjd Justera projektorns zoom/fokus Justera storleken på den projicerade bilden Kontroller för användaren...17 Kontrollpanel & fjärrkontroll...17 Kontrollpanel Fjärrkontroll Bildskärmsmenyer...20 Så här används bildskärmsmenyerna Menyträd BILD DISPLAY Inställning ALTERNATIV Tillägg...39 Problemlösning...39 Bildproblem Andra problem Indikatorlampor för projektorstatus Fjärrkontrollsproblem Byta ut lampan...44 Kompatibilitetslägen...46 RS232 kommandon...48 Takmontering...51 Optomakontor runt om i världen...52 Föreskrifter och säkerhetsbestämmelser...54

2 Meddelande om användningen Säkerhetsinformation Blixten med pilen inom en likställd triangel innebär att användaren varnas för närvaro av oisolerad farlig spänning innanför produktens hölje, som kan vara tillräcklig omfattning för att utgöra en risk för elektrisk stöt för människor. Utropstecknet inom en likställd triangel innebär att användaren underrättas om att det finns viktiga bruks- och underhållsanvisningar (service) i litteraturen som följer med apparaten. VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTRISK STÖT SKA DU AVSTÅ FRÅN ATT UTSÄTTA DEN HÄR APPARATEN FÖR REGN ELLER FUKT. FARLIGT HÖG SPÄNNING FINNS INUTI HÖLJET. AVSTÅ FRÅN ATT ÖPPNA HÖLJET. HÄNVISA SERVICE ENDAST TILL KVALIFICERAD PERSONAL. Class B-gränsvärden för utstrålning Den här digitala apparaten av Class B uppfyller alla krav i det kanadensiska regelverket för störningsorsakande utrustning. 2 Viktiga säkerhetsanvisningar 1...Blockera inte ventilationsöppningarna. För att försäkra dig om att projektorn fungerar tillförlitligt och för att förebygga överhettning är det rekommenderat att projektorn placeras på en plats där ventilationen flödar oförhindrat. Placera den till exempel inte på ett överfyllt kaffebord, en soffa eller en säng. Placera den heller inte i ett slutet utrymme, t.ex. bokhylla eller skåp som förhindrar fritt luftflöde. 2...Använd den inte nära vatten eller i fuktiga miljöer. Minska brandfara och/eller risk för elektriska stötar genom att inte utsätta produkten för regn eller väta. 3...Placera inte i närheten av värmekällor såsom element, spis eller annan utrustning som avger värme, t.ex. förstärkare. 4. Torka endast av med torr trasa. 5. Använd endast fästanordningar/tillbehör som har specificerats av tillverkaren. 6...Använd inte enheten om den utsatts för fysiskt skada eller om den misshandlats.. Skada/misshandel innebär att (men är inte begränsat till): apparaten har tappats. nätsladden eller kontakten har skadats. vätska har läckt in i projektorn. projektorn har utsatts för regn eller fukt..någonting har fallit in i projektorn eller något inuti sitter löst. Försök aldrig att själv reparera enheten. Att öppna eller ta bort höljen kan utsätta dig för farlig spänning eller andra faror. Ring Optoma innan du sänder in enheten för reparation. 7...Låt inga objekt eller vätskor tränga in i projektorn. De kan komma i kontakt med farliga spänningspunkter och kortsluta delar som kan resultera i brand eller elektrisk stöt. 8. Se projektorns hölje för säkerhetsrelaterade markeringar. 9. Enheten får endast repareras av lämplig servicepersonal.

3 Meddelande om användningen Försiktighetsåtgärder Följ alla varningar och försiktighetsåtgärder och utför allt underhåll som rekommenderas i denna bruksanvisning. Varning-.Titta inte in i projektorobjektivet när lampan är tänd. Det starka ljuset kan skada dina ögon. Varning-.Minska risken för brand eller elstöt genom att inte utsätta denna produkt för regn eller fukt. Varning-.Avstå från att öppna eller plocka isär projektorn eftersom det kan orsaka elektrisk stöt. Varning-.Låt enheten svalna före lampbyte. Följ instruktionerna på sid Varning-.Den här projektorn känner själv av lampans livstid. Byt alltid lampa när varningsmeddelanden visas. Varning-.Återställ fuktionen Lampåterställning från skärmmenyn ALTERNATIV LAMPINSTÄLLNINGAR när lampmodulen har bytts ut (se sidan 38). När lampan når slutet på sin livscykel kommer projektorn inte att slås på igen förrän lampmodulen har bytts ut. Du byter lampa genom att följa procedurerna i avsnittet Byta ut lampan på sidorna Varning-.När du stänger av projektorn ska du kontrollera så att avkylningscykeln har avslutats innan du kopplar ifrån strömmen. Låt projektorn svalna i 90 sekunder. Varning- Använd inte linsskyddet när projektorn används. Varning-.När lampan börjar närma sig slutet av sin livscykel visas meddelandet Lampvarning: Lampan är förbrukad. visas på skärmen. Kontakta din lokala återförsäljare eller servicecenter för att byta ut lampan så snart som möjligt. 3

4 Meddelande om användningen Du bör: Stänga av projektorn och dra ut nätkontakten ur eluttaget före rengöring av produkten. Använda en mjuk och torr trasa med ett milt rengöringsmedel för att göra rent skärmens ytterhölje. Dra ut strömkontakten ur vägguttaget om du inte ska använda produkten under en längre tid. Du bör inte: Blockera uttag och öppningar på enheten som är till för ventilation. Använda grova rengöringsmedel, vax eller lösningsmedel för att rengöra enheten. Använda enheten under följande förhållanden: - I extremt varma, kyliga eller fuktiga miljöer...kontrollera så att rumstemperaturen ligger inom C..Relativ luftfuktighet ska ligga mellan 5-35 C, 80% (Max.) och vara ickekondenserande. - I områden där det finns stora mängder damm och smuts. - I närheten av apparater som avger starka magnetfält - I direkt solljus. 4

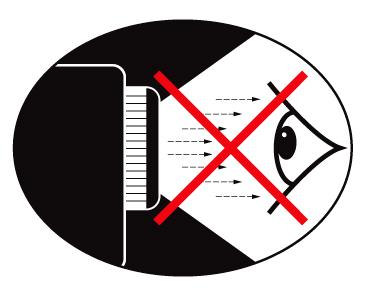

5 Meddelande om användningen Varningar angående ögonsäkerhet.titta aldrig rakt in i projektorstrålen. Håll ryggen vänd mot strålen så mycket som möjligt..när projektorn används i ett klassrum ska studenter övervakas när de ombeds att peka ut någonting på skärmen..för att minimera lampenergi som behövs ska fönster täckas för att minska höjda ljusnivåer Produktegenskaper WXGA (1280 x 800) Naturlig upplösning En inbyggd högtalare med 2 W förstärkare HDTV kompatibel (720p, 1080i/p).VGA-bildskärm loop through BrilliantColor TM -teknik Säkerhetsstång och kensingtonlås RS232-kontroll Snabbavstängning 3D Redo stöd för 120Hz 5

6 W I D E S C R E E N E N H A N C E D HDMI Introduktion Översikt av förpackningen Packa upp och kontrollera innehållet för att försäkra dig om att alla delar finns med. Om något saknas, kontakta närmaste kundservicecenter. Projektor med linsskydd Nätsladd 1,8m VGA-kabel 1,8 m Beroende på olika applikationer i olika länder, kan vissa regioner ha olika tillbehör. IR fjärrkontroll Dokumentation: 2 x AAA-batterier Bärväska (tillval) Användarhandbok Garantikort Snabbstartsguide WEEE-kort. (endast för EMEA) 6

7 W I D E S C R E E N E N H A N C E D VGA-IN / SCART / YPbPr VGA-OUT HDMI S-VIDEO VIDEO RS-232 AUDIO-IN AUDIO-OUT W I D E S C R E E N E N H A N C E D Introduktion Produktöversikt Huvudenhet Kontrollpanel 2. Zoomring 3. Fokuseringsring 4. Zoomobjektiv 5. IR-mottagare 6. Fötter med lutningsjustering 7. Säkerhetsstång 8...Inmatning/ utmatningsanslutningar 9. Elanslutning 7

8 Introduktion Kontrollpanel På/Standby 2. Meny 3. Källa 4. Enter 5. Omsynkning 6. Temperaturindikatorlampa 7. Indikator för lampfel 8. Lysdidodsindikatorn för strömförsörjning 9. Fyra knappar för riktningsval 10. Keystone-justering 8

9 Inmatning/utmatningsanslutningar Introduktion VGA-IN / SCART / YPbPr VGA-OUT HDMI S-VIDEO VIDEO RS-232 AUDIO-IN AUDIO-OUT VGA-In/SCART-anslutning/YPbPr. (analog datorsignal/komponentvideoinmatning/hdtv / SCART/YPbPr) 2. VGA-utgång (utgång för bildskärmens loop through) 3. HDMI-kontakt 4. S-videoingång 5. Kompositvideoingång 6. RS-232-kontakt (3-stifts) 7. Ljudingång (3,5mm mini-jack) 8. Ljudutgång (3,5mm mini-jack) 9. Elanslutning 10. Säkerhetsstång 11. Kensington TM -låsport 9

10 Introduktion Fjärrkontroll 1 1. Lysdiodsindikator 2. Ström På/Av 3...Inte tillgängligt på denna modell. 4...Inte tillgängligt på denna modell. 5. Fyra knappar för riktningsval 6. Omsynkning 7. Inte tillgängligt på denna modell. 8. Volym +/- 9. Zoom 10. AV tyst 11. Video 12. VGA 13. Frys 14. S-video 15. HDMI 16. Ljusstyrka 17. Meny 18. Keystone +/- 19. Källa 20. Enter 21...Inte tillgängligt på denna modell Inte tillgängligt på denna modell. 23..Sifferknappsats.Sifferknappsats. (för angivning av lösenord) HDMI

11 E62405SP R Installation Ansluta projektorn Ansluta till stationär/bärbar dator Beroende på olika applikationer i olika länder, kan vissa regioner ha olika tillbehör. (*) Extra tillbehör VGA-IN / SCART / YPbPr VGA-OUT HDMI S-VIDEO VIDEO RS-232 AUDIO-IN AUDIO-OUT Nätsladd 2... VGA-kabel 3... *DVI/HDMI-kabel 4... *RS232-kabel 5... *Ljudingångskabel 6... *Ljudutgångskabel 7... *VGA-utgångskabel 11

12 E62405SP R Installation Ansluta till videokällor DVD-spelare, set-top box, HDTV-mottagare VGA-IN / SCART / YPbPr VGA-OUT HDMI S-VIDEO VIDEO RS-232 AUDIO-IN AUDIO-OUT Beroende på olika applikationer i olika länder, kan vissa regioner ha olika tillbehör. (*) Extra tillbehör S-videoutmatning Kompositvideoutgång 1...Nätsladd 2...*15-sifts till 3 RCA- komponent/hdtv adapter 3... *3 RCA-komponentkabel 4... VGA-kabel 5... *SCART/VGA-adapter 6... *HDMI-kabel 7...*Uttag för ljudkabel/rca 8... *S-videokabel 9... *Kompositvideokabel 12

13 W I D E S C R E E N E N H A N C E D Installation Sätta på/stänga av projektorn Starta projektorn 1. Ta bort linsskyddet. 2. Anslut nätkabeln och signalkabeln ordentligt. När anslutningen är klar slår strömlysdioden om till rött. 3...Sätt på lampan genom att trycka på knappen POWER antingen ovanpå projektorn eller på fjärrkontrollen. Strömlysdioden lyser nu grönt...startbilden kommer att visas inom ung. 10 sekunder. Första gången du använder projektorn kan du välja det språk du föredrar från snabbmenyn efter att startskärmen visas.v 4...Starta och anslut den källa du vill visa på duken (dator, bärbar dator, videobandspelare, etc.). Projektorn känner automatiskt av källan. Om den inte gör det, tryck på menyknappen och gå till ALTERNATIV.. Se till att Signallås har stängts Av. Om du ansluter flera källor samtidigt, tryck på knappen Källa på kontrollpanelen eller fjärrkontrollen för att växla mellan ingångssignaler. 2 På/Standby Starta projektorn först och sedan signalkällorna. 1 Linsskydd 13

14 Installation Stänga av projektorn 1. Släck projektorlampan genom att trycka på Ström - knappen. Följande meddelande visas på duken. Tryck en gång till på STRÖM -knappen frö att bekräfta, annars försvionner meddelandet efter 15 sekunder.. När du trycker på STRÖM -knappen en andra gång visar systemet en nedräkningstimer på duken. 2. Kylfläktarna fortsätter att gå i ungefär 10 sekunder i en avkylningscykel. När strömlysdioden lyser rött har projektorn försatts i standbyläge. Om du vill sätta på projektorn igen måste du vänta tills dess att den helt och hållet har avslutat sin avkylningscykel och gått in i standbyläge. I standbyläge, tryck helt enkelt på knappen STRÖM för att starta om projektorn. 3. Koppla från strömsladden från det elektriska uttaget och från projektorn. 4. Starta inte projektorn direkt efter att den har stängts av. Varningsindikator Kontakta närmaste servicecenter om projektorn uppvisar dessa symptom. Se sid för ytterligare information. När LAMPA -indikatorn lyser rött ( Ström indikatorn blinkar rött) kommer projektorn att automatiskt stängas av. Kontakta närmaste servicecenter för assistans. När TEMP -indikatorn lyser rött ( Ström -indikatorn blinkar rött), innebär det att projektorn är överhettad. Den stängs då av automatiskt. Under normala förhållanden kan projektorn startas igen när den har svalnat.. När TEMP -indikatorn blinkar rött ( Ström -indikatorn blinkar rött) innebär det att fläkten inte fungerar. 14

15 Installation Justera den projicerade bilden Justera projektorhöjd Projektorn är utrustad med höjbara fötter för justering av bildhöjden. 1. Leta reda på den justerbara fot som du vill modifiera på undersidan av projektorn. 2. Vrid på de fyra justerbara ringarna moturs för att höja projektorn och medurs för att sänka den. Upprepa med de övriga fötterna om så behövs. Fötter med lutningsjustering Ring för lutningsjustering 15

16 Installation Justera projektorns zoom/fokus Zooma in eller ut genom att vrida på zoomringen. Du fokuserar bilden genom att vrida på fokusringen tills bilden är skarp. Projektorn fokuserar på avstånd från 1,2 till 12,0 meter. Zoomring Fokuseringsring Justera storleken på den projicerade bilden Diagonal Bredd Höjd 30,3" (76,9cm) 27,5" (69,9cm) 75,7" (192,3cm) 68,8" (174,8cm) 126,2" (320,5cm) 114,7" (291,4cm) 176,7" (448,7cm) 160,6" (407,9cm) 227,1" (576,9cm) 206,5" (524,5cm) 302,9" (796,2cm) 275,3" (699,3cm) Hd 3,9'(1,2m) 9,8'(3,0m) 16,4'(5,0m) 23,0'(7,0m) 29,5'(9,0m) 39,4'(12,0m) Skärm (Diagonal) Skärm storlek Hd Max. 30,3 (76,9cm)75,7 (192,3cm)126,2 (320,5cm)176,7 (448,7cm)227,1 (576,9cm)302,9 (769,2cm) Min. Max. (BxH) Min. (BxH) 27,5 (69,9cm)68,8 (174,8cm) 114,7 (291,4cm)160,6 (407,9cm)206,5 (524,5cm)275,3 (699,3cm) 24,2 x 18,2 60,6 x 45,4 101,0 x 75,7 61,5 x 46,2cm 153,8 x 115,4cm 256,4 x 192,3cm 22,0 x 16,5 55,1 x 41,3 91,8 x 68,8 55,9 x 42,0cm 139,9 x 104,9cm 233,1 x 174,8cm Detta diagram ges endast i referenssyfte. 141,3 x 106,0 359,0 x 269,2cm 128,5 x 96,4 326,3 x 244,8cm 181,7 x 136,3 461,5 x 346,2cm 165,2 x 123,9 419,6 x 314,7cm 242,3 x 181,7 615,4 x 461,5cm 220,3 x 165,2 559,4 x 419,6cm Max. 2,73 (6,9cm) 6,81 (17,3cm) 11,36 (28,8cm) 15,9 (40,4cm) 20,44 (51,9cm) 27,26 (69,2cm) Min. 2,48 (6,3cm) 6,19 (15,7cm) 10,32 (26,2cm) 14,45 (36,7cm) 18,58 (47,2cm) 24,78 (62,9cm) Avstånd 3,9 (1,2m) 9,8 (3,0m) 16,4 (5,0m) 23,0 (7,0m) 29,5 (9,0m) 39,4 (12,0m) 16

17 Kontroller för användaren Kontrollpanel & fjärrkontroll Det finns två sätt att kontrollera funktionerna: Fjärrkontroll och kontrollpanel. Kontrollpanel Använda kontrollpanelen POWER. (Ström-Försörjning) MENU (MENY) RE-SYNC (Omsynkning) SOURCE (KÄLLA) Fyra knappar för. riktningsval Keystone Lampindikator Temperatur-. indikatorlampa Lysdidods-. indikatorn för strömförsörjning Se avsnittet Starta/stänga av projektorn på sidorna Tryck på Menu (Meny) för att öppna bildskärmsmenyn. Stäng bildskärmsmenyn genom att trycka en gång till på Menu (Meny). Bekräftar valt alternativ. Synkronisera projektorn till ingångskällan automatiskt. Tryck SOURCE (KÄLLA) för att välja en ingångssignal. för att välja alternativ eller göra justeringar till ditt val. Använd för att justera bildens förvridning orsakad av projektorn lutning. (±40 grader) Indikerar projektorlampans status. Indikerar projektorns temperaturstatus. Indikerar projektorns status. 17

18 Kontroller för användaren Fjärrkontroll Använda fjärrkontrollen Power. (Ström-försörjning) Se avsnittet Starta/stänga av projektorn på sidorna Bekräftar valt alternativ. HDMI Source (Källa) Re-SYNC (Omsynkning) Fyra knappar för riktningsval Keystone +/- Volume +/- (Volym +/-) Brightness (Ljusstyrka) Menu (Meny) ZOOM Tryck Source (Källa) för att välja en ingångssignal. Synkroniserar automatiskt projektorn till ingångskällan. Används för att välja alternativ eller göra justeringar till ditt val. Justerar bildstörningar som orsakas av projektorns lutning. Ändra för att öka/minska volymen. Justerar bildens ljusstyrka. Tryck på Menu (Meny) för att öppna bildskärmsmenyn. För att stänga bildskärmsmenyn trycker du på Menu (Meny) igen. Zooma in på en bild.. Tryck på -knapparna för att justera zoomen. 18

19 Kontroller för användaren Fjärrkontroll Använda fjärrkontrollen HDMI Freeze (Frys) AV mute (AV tyst) S-Video VGA Video Tryck på HDMI för att välja HDMI källa. Tryck på Freeze (Frys) för att pausa skärmbilden. Tryck på knappen igen för att låsa upp. Sätter på/stänger tillfälligt av ljud och bild. Tryck på S-Video för att välja en. S-videokälla. Tryck på VGA för att välja en VGA-källa. Tryck Video för att välja en kompositvideokälla. HDMI 19

20 Kontroller för användaren Bildskärmsmenyer Projektorn har flerspråkig bildskärmsmeny som gör det möjligt för dig att göra bildjusteringar och ändra ett antal inställningar. Projektorn känner automatiskt av källan. Så här används bildskärmsmenyerna 1. Du öppnar bildskärmsmenyn genom att trycka på Meny på fjärrkontrollen eller projektorn. 2 När bildskärmsmenyn visas, använd knapparna för att välja önskad post på huvudmenyn. När du ska väljer på en speciell sida, tryck på eller knappen Enter för att öppna undermenyn. 3. Använd knapparna för att välja önskad post och justera inställningarna med knappen. 4. Välj nästa objekt som ska justeras i undermenyn och justera enligt ovan. 5. Tryck på Enter för att bekräfta. Skärmen återgår till huvudmenyn. 6. Du avslutar genom att trycka på Meny igen. Bildskärmsmenyn kommer att stängas och projektorn sparar automatiskt de nya inställningarna. Huvudmeny Undermeny Inställningar 20

21 Kontroller för användaren Menyträd # # # (#) Färgmättnad och Färgton stöds endast i videoläge. (##) Signal stöds endast vid analog VGA (RGB)-signal. (*) "Tre. dimensioner" stöds vid maximal 1280x720 upplösning. (**) "3D Synk.Invert" är endast tillgänglig när 3D är aktiverat. * ** ## 21

22 Kontroller för användaren BILD Bild läge Det finns många fabriksinställningar optimerade för olika typer av bilder. Presentation: Bra färg och ljusstyrka från datorinmatning. Ljusstark: Max. ljusstyrka från datoringång. Film: För hemmabio. srgb: Standardiserad exakt färg..svarttavla: Detta läge bör väljas för att uppnå optimal färginställning vid projicering på svarttavla (grön)..klassrum: Detta läge rekommenderas för projicering i ett klassrum. Egen1: Användarinställningar..Egen2: De inledande standardinställningarna för det här läget är desamma som i läget Film. Alla kommande justeringar av användare2 kommer att sparas i detta läge för kommande användning. Ljusstyrka Justerar bildens ljusstyrka. Tryck Tryck för att göra bilden mörkare. för att göra bilden ljusare. 22

23 Kontroller för användaren BILD Färgmättnad och Färgton stöds endast i videoläge. Kontrast Kontrasten kontrollerar skillnad mellan de ljusaste och de mörkaste partierna i bilden. Justering av kontrast ändrar andelen svart och vitt i bilden. Tryck Tryck Skärpa för att minska kontrasten. för att öka kontrasten. Justerar bildens skärpa. Tryck Tryck Färgmättnad för att minska skärpan. för att öka skärpan. Justera en videobild från svartvitt till fullmättad färgbild. Tryck Tryck Färgton för att minska mängden färg i bilden. för att öka andelen mättnad i bilden. Justerar färgbalansen för rött och grönt. Tryck Tryck för att öka mängden grönt i bilden. för att öka mängden rött i bilden. 23

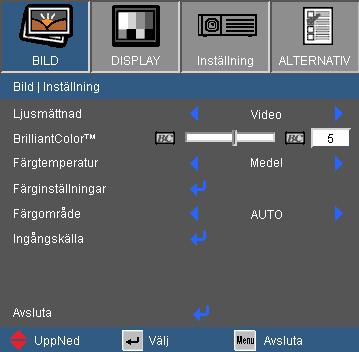

24 Kontroller för användaren BILD Inställning Ljusmättnad Detta gör att du kan välja en degamma-tabell som har finjusterats för att ge bästa möjliga bildkvalitet för insignalen. Film: för hemmabio. Video: för video- eller TV-källa. Grafik: för bildkälla. PC: för PC- eller datorkälla. BrilliantColor Denna justerbara post utnyttjar en ny färgbehandlingsalgoritm och systemnivåförstärkningar för att möjliggöra högre ljusstyrka samtidigt som det ger verkliga, mer vibrerande färger i bilden. Justeringsintervallet är från 0 till 10. Om du vill ha en mer förbättrad bild justerar du mot den maximala inställningen. För en mjukare, mer neutral bild, justera mot den minimala inställningen. Färgtemperatur Om kall temperatur ställs in blir bilden blåare. (kall bild). Om varm temperatur ställs in blir bilden rödare. (varm bild) Färgområde Välj en lämplig färgmatris från AUTO, RGB eller YUV. 24

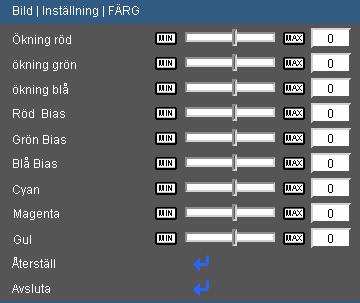

25 Kontroller för användaren INSTÄLLNING Färg Färg Avancerade individuella justeringar av röd, grön, blå, gul, cyan, magenta och gul. Återställ Välj Ja för att återgå till fabriksinställningarna för färgjusteringarna. AVANCERAD Inmatningskälla Inmatningskälla Använd det här alternativet för att aktivera/inaktivera ingångskällor. Tryck på för att öppna en undermeny och välja önskad källa. Tryck på Enter för att slutföra valet. Projektorn söker inte efter ingångar som är avmarkerade. 25

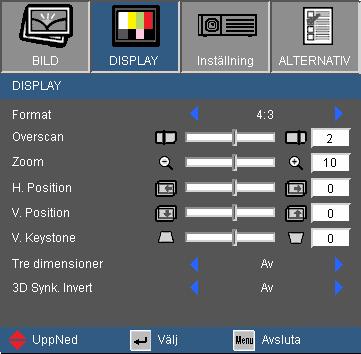

26 Kontroller för användaren DISPLAY Format Använd denna funktion för att välja önskad bildkvot. 4:3: Detta format är avsett för 4x3 ingångskällor.. 16:10: Detta format är för 16x10-ingångskällor, som t ex HDTV och DVD utökad för bredbilds-tv. ḶBX:Det här formatet är för icke-16x9, letterboxkälla och för användare som använder extern 16x9-objektiv för att visa 2,35:1 bildförhållande i full upplösning. Ụrsprunglig: Det här formatet visar den ursprungliga bilden utan skalning. AUTO: Automatiskt val av det lämpligaste visningsformatet. Höjd/bredd. förhållande (källa avkänd) Ändra bildensstorlek 4:3 1066x 800 center 16: x 720 center 15: x 768 center 16: x 800 center 26

27 Kontroller för användaren Visningsyta Bildyta Ingångssignal Visning på skärm 4:3-format eller 16:10-format LBX-format Naturligt format 27

28 Kontroller för användaren DISPLAY "Tre dimensioner" stöds vid maximal 1280x720 upplösning. "3D Synk.Invert" är endast tillgänglig när 3D är aktiverat. Overscan Överskanningsfunktionen tar bort bruset i en videobild. Överskanna bilden för att dölja videokodningsbrus i kanten av videokällan. Zoom Tryck på Tryck på H. Position för att minska en bilds storlek. för att förstora en bild på projiceringsskärmen. Flyttar den projicerade bilden horisontellt. V. Position Flytta den projicerade bilden vertikalt. V. Keystone Tryck på eller för att justera bildstörning vertikalt och göra bilden mer kvadratisk. Tre dimensioner Välj On för att slå på denna post först för 3D bilder 3D Synk.Invert När du upptäcker inversion av bilddjupet, aktivera denna funktion för att rätta till problemet. 28

29 Kontroller för användaren INSTÄLLNING INSTÄLLNING Språk Språk Välj den flerspråkiga OSD-menyn. Tryck på eller till undermenyn,och använd sedan eller för att välja önskat språk. Tryck på Enter för att slutföra valet. 29

30 Kontroller för användaren INSTÄLLNING Bak-Bord och Bak- Tak skall användas tillsammans med genomlysningsbar duk. Projektion Front-Bord Detta är standardinställningen. Bilden projiceras rakt på bildduken. Bak-Bord När det väljs spegelvänds bilden. Front-Tak När det väljs vänds bilden upp och ned. Bak-Tak När det väljs vänds bilden upp och ned och spegelvänds. 30

31 Kontroller för användaren INSTÄLLNING Menyplacering Välj menyplacering på visningsskärmen. Projektor ID ID-definition kan ställas in via meny (område 0-99) och tillåter kontroll av en individuell projektor via RS232. Se sid 48 för en komplett lista över RS232-kommandon. Tyst Välj På för att aktivera ljudavstängningsfunktionen. Välj Av för att stänga av ljudavstängningsfunktionen. Volym Tryck på Tryck på för att sänka volymen. för att höja volymen. 31

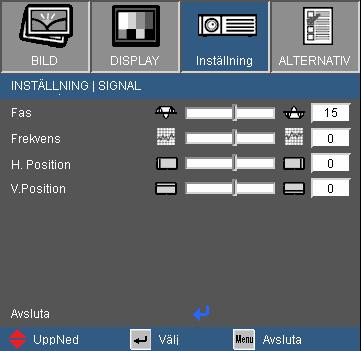

32 Kontroller för användaren INSTÄLLNING Signal Signal stöds endast vid analog VGA (RGB)-signal. Fas Synkroniserar projektorns signaltiming för visningen med grafikkortet. Om bilden är ostadig eller flimrande, använd den här funktionen för att korrigera den. Frekvens Ändrar visningsdatafrekvens så att den motsvarar frekvensen hos datorns grafikkort. Använd denna funktion endast om bilden flimrar vertikalt. H. Position Tryck på Tryck på för att flytta bilden åt vänster. för att flytta bilden till höger. V. Position Tryck på Tryck på för att flytta bilden nedåt. för att flytta bilden uppåt. 32

33 Kontroller för användaren INSTÄLLNING Säkerhet Säkerhet. På: Välj På för att använda säkerhetsverifiering när projektorn sätts på. Ạv: Välj Av för att kunna sätta på projektorn utan att använda säkerhetsverifiering. säkerhetstimer Använd denna funktion för att ställa in hur länge (månad/ dag/timmar) som projektorn kan användas. När denna tid har passerats kommer du att uppmanas att ange ditt lösenord igen. 33

34 Kontroller för användaren INSTÄLLNING Säkerhet Standardväret för lösenordet är 1234 (första gången). Ändra lösenord Första gången: 1. Tryck på för att ställa in lösenordet. 2. Lösenordet måste bestå av fyra siffror. 3..Använd sifferknapparna på fjärrkontrollen för att ange ditt nya lösenord och tryck sedan på för att bekräfta lösenordet. Ändra lösenord: 1. Tryck på för att ange det gamla lösenordet. 2..Använd sifferknapparna för att ange aktuellt lösenord och tryck sedan på för att bekräfta. 3..Ange nytt lösenord (fyra siffror långt) med hjälp av sifferknapparna på fjärrkontrollen och tryck sedan på för att bekräfta. 4. Ange det nya lösenordet igen och tryck sedan på för att bekräfta.. Ọm du har glömt lösenordet, kontakta ditt lokala kontor för support. 34

35 Kontroller för användaren INSTÄLLNING Avancerad Logotyp Använd denna funktion för att välja önskad startskärm. Om ändringar görs kommer de att gälla nästa gång projektorn startas. Optoma: Standardstartskärm. Egen: Använd funktionen sparad bild från Screen Capture. Screen Capture Tryck på på skärmen. för att ta en bild av bilden som för närvarande visas 35

36 Kontroller för användaren ALTERNATIV Signallås På: Projektorn söker efter specificerad anslutningsport. Ạv:..Projektorn söker efter andra signaler om den aktuella ingångssignalen tappas bort. Förstärkt kylning När På valts snurrar fläktarna fortare. Denna egenskap är användbar i högt belägna områden där luften är tunn. Dölj information På: Välj På för att dölja sökmeddelandet. Av: Välj Av för att visa sökmeddelandet. Stäng av knappsatslåset genom att hålla ned Enter på projektorns ovansida i fem sekunder. Lås knappsats När knappsatslåset är På låses kontrollpanelen, men projektorn kan kontrolleras via fjärrkontrollen. Genom att välja Av kan du använda kontrollpanelen igen. Bakgrundsfärg Använd denna funktion för att visa en Svart, Röd, Blå, Grön eller Vit, skärm när ingen signal finns tillgänglig. Återställ Välj Ja för att återställa visningsparametrarna på alla menyer till fabriksvärden. 36

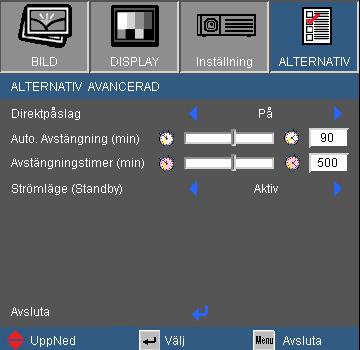

37 Kontroller för användaren ALTERNATIV Avancerad Direktpåslag Välj På för att aktivera läget för direkt påslagning. Projektorn sätts på automatiskt när växelström tillförs, utan att man behöver trycka på Ström på projektorns kontrollpanel eller på Ström på fjärrkontrollen. Auto. Avstängning (min) Ställer in intervall för nedräkningstimer. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stänger sedan automatiskt av då nedräkningen är slutförd (i minuter). Avstängningstimer (min) Ställer in intervall för nedräkningstimer. Nedräkningstimern startar när ingen signal skickas till projektorn. Projektorn stänger sedan automatiskt av då nedräkningen är slutförd (i minuter). Strömläge(Standby).Eco.: Välj Eco.Läge för att minska strömförluster (<1W) när projektorn är i standby-läge..aktiv: Välj Aktiv för att återgå till normalt standbyläge. VGAutgången aktiveras. Eco (<1W) läge kommer att avaktivera VGA-ut funktionen när projektorn befinner sig i standby-läge. 37

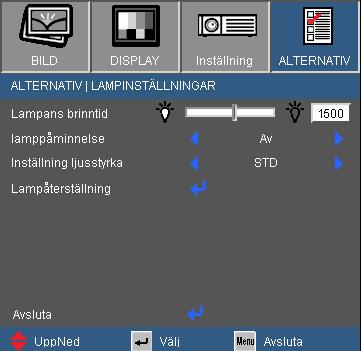

38 Kontroller för användaren ALTERNATIV Lampinställningar Lampans brinntid Visar projektionstid. lamppåminnelse Välj denna funktion för att visa eller dölja varningen Byt lampa.. Meddelandet visas 30 timmar före rekommenderat lampbyte. Inställning ljusstyrka ṢTD:..Välj STD för att sänka ljusstyrkan på lampan, vilket sänker strömförbrukningen och förlänger lampans liv med upp till 130%. Ljusstark: Välj Ljusstark för att öka ljusstyrkan. Lampåterställning Nollställ lampans brinntid efter lampbyte. 38

39 Tillägg Problemlösning Om du upplever problem med din projektor ska du titta i följande information. Om ett problem kvarstår ska du ta konakt med din lokala återförsäljare eller servicecenter. Bildproblem Ingen bild syns på skärmen. Var noga med att alla kablar och strömkontakter är korrekt och säkert anslutna enligt beskrivning i avsnittet Installation. Se till att stiften i stickkontakten inte är böjda eller trasiga. Kontrollera att projektionslampan sitter säkert installerad. Se avsnittet Byta ut lampan. Försäkra dig om att du har tagit bort linsskyddet och att projektorn är påslagen. Se till att AV tyst funktionen inte är påslagen. Ofullständig, rullande eller felaktigt visad bild. Tryck på RE-SYNC(Omsynkning) på fjärrkontrollen. Om du använder en PC: För Windows 95, 98, 2000, XP: 1. Öppna ikonen Den här datorn, mappen Kontrollpanelen och dubbelklicka sedan på ikonen DISPLAY. 2. Välj fliken Inställningar. 3. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA ( ). 4. Klicka på knappen Avancerade egenskaper. Om projektorn fortfarande inte visar hela bilden kommer du också att behöva ändra skärmupplösningen du använder. Se följande steg. 5. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA (1600 x 1200). 6. Välj knappen Ändra under fliken Bildskärm. 39

40 Tillägg 7. Klicka på Visa alla enheter. Härnäst väljer du Standard skärmtyper i SP-rutan och väljer den upplösning du behöver i rutan Modeller. 8. Kontrollera att din skärmupplösning är lägre än eller lika med UXGA (1600 x 1200). Om du använder en bärbar dator: 1. Först följer du stegen ovan för att justera datorns upplösning. 2. Tryck på de lämpliga knapparna som listas nedan för din tillverkare av din bärbara dator för att skicka ut signalen från den bärbara datorn till projektorn. Exempel: [Fn]+[F4].. Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo [Fn]+[F7] HP/Compaq [Fn]+[F4] NEC.. [Fn]+[F3] Toshiba.. [Fn]+[F5] Mac Apple: Systeminställningar Display Arrangemang Spegeldisplay Om du upplever svårigheter med att ändra upplösning eller om din skärm hänger sig, starta om hela utrustningen, inklusive projektorn. Skärmen på den bärbara datorn visar ingen presentation. Om du använder en bärbar dator: Vissa bärbara datorer kan inaktivera sina egna skärmar när en andra visningsenhet används. Alla har olika sätt att återaktivera den egna skärmen. Se datorns dokumentation för utförlig information. Bilden är instabil eller flimrar Använd Fas för att rätta till det. Se sidan 32 för mer information. Ändra skärmens färginställning på din dator. Bilden har en vertikal, flimrande linje Använd Frekvens för att justera. Se sidan 32 för mer information. Kontrollera och omkonfigurera visningsläget på ditt grafikkort för att göra det kompatibelt med projektorn. 40

41 Tillägg Bilden är ur fokus. Se till att linsskyddet är borttaget. Justera fokuseringsringen på projektorobjektivet. Se till att filmduken är placerad inom det nödvändiga avståndet mellan (1,2 to 12,0 meter) från projektorn. Se sidan 16. Bilden är utdragen vid visning av 16:9 DVD-titlar När du visar anamorfisk DVD eller 16:9 DVD kommer projektorn att visa den bästa bilden i 16:9 format på projektorsidan. Om du spelar en DVD-titel i 4:3-format, ändra formatet till 4:3 i projektorns bildskärmsmeny. Om bilden fortfarande är utsträckt måste du också justera bildkvoten genom att se följande: Ställ in visningsformatet till bildkvoten 16:9 (bred) på din DVDspelare. Bilden är för liten eller för stor Justera zoomringen ovanpå projektorn. Flytta projektorn närmare eller längre bort från skärmen. Tryck på MENY -knappen på fjärrkontrollen ellerprojektorpanelen och gå sedan till Display Format och försök olikainställningar. Bilden har lutande sidor Om möjligt flyttar du på projektorn så att den är horisontellt centrerad på duken och nedanför dess understa kant. Tryck på Keystone +/- -knappen på fjärrkontrollen eller på / på projektorpanelen till ssidorna är vertikala. Användning av Keystone rekommenderas inte. Bilden är omvänd Välj INSTÄLLNING Projektion i bildskärmsmenyn och justera projektionsriktningen. 41

42 Tillägg Andra problem Projektorn slutar att reagera på alla kontroller Om möjligt ska du stänga av projektorn och koppla från strömsladden, samt vänta minst 60 sekunder innan strömmen ansluts igen. Kontrollera att Lås knappsats inte är aktiverat genom att försöka kontrollera projektorn med fjärrkontrollen. Lampan slocknar eller avger ett knäppande läte. När lampan når slutet av sin livslängd kommer den att brinna ut och avge ett högt poppande ljud. Om detta inträffar kan du inte starta projektorn igen förrän lampmodulen har bytts ut. Byt lampa genom att följa procedurerna i avsnittet Byta ut lampan på sidorna Indikatorlampor för projektorstatus Indikatorlampmeddelande Meddelande Standbystatus (Nätsladd) Ström på (uppvärmning) Lampan tänds Stänger av (kallnar) Lysdidodsindikatorn. för strömförsörjning Temperaturlampa Lamp-. indikator (Grön/Röd) (Röd) (Röd) Röd Blinkande. grön Grön Blinkande. grön Fast sken Fel (överhettning) Blinkar. Röd Släckt Fel (fläktfel) Blinkar. Röd Blinkande Fel (fel på lampa) Blinkar. Röd 42

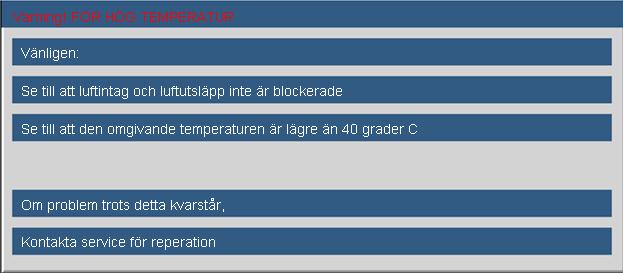

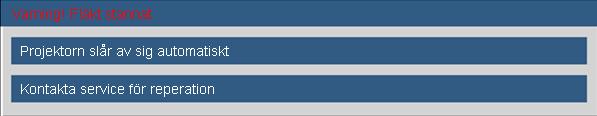

43 Tillägg Meddelanden på skärmen Temperaturvarning: Fel på fläkten: Lampvarning: Utanför displaygräns: Fjärrkontrollsproblem Om fjärrkontrollen inte fungerar Kontrollera att vinkeln för fjärrkontrollen är inom ±15 både horisontellt och vertikalt mot IR mottagaren på projektorn. Kontrollera att det inte finns några hinder mellan fjärrkontrollen och projektor. Flytta till en plats högst 7 m (±0 ) från projektorn. Kontrollera att batterierna är korrekt isatta. Byt batterier om de är tomma. 43

44 Tillägg Byta ut lampan Projektorn känner automatiskt av lampans livslängd. När lampans livslängd håller på att ta slut kommer du att få ett varningsmeddelande. När du ser det här meddelandet ska du kontakta din lokala återförsäljare eller servicecenter för att byta ut lampan så snart som möjligt. Var noga med att projektorn har svalnat i minst 30 minuter innan du byter lampa. Varning: Om projektorn är takmonterad, var försiktig när du öppnar åtkomstpanelen till lampan. Du rekommenderas att bära skyddsglasögon om du ska byta lampa i en takmonterad projektor. Var försiktig så att inga lösa föremål faller ut från projektorn. Varning: Lampfacket kan vara hett! Låt projektorn svalna innan du byter lampa! Varning: För att minska risken för personskada, tappa inte lampmodulen och vidröra inte lampan. Lampan kan gå sönder och orsaka skada om den tappas 44

45 Tillägg 1 2 Skruvarna i lamplocket och på lampan kan inte tas bort. 3 4 Projektorn kan inte startas om lamplocket inte har satts tillbaka på projektorn. Rör inte vid någon av lampans glasdelar. Handfett kan få lampan att splittras. Rengör lampmodulen med en torr trasa om om den vidrörts av misstag. Procedur för byte av lampa: 1. Stäng av strömmen till projektorn genom att trycka på Ström -knappen. 2. Låt projektorn svalna i minst 30 minuter. 3. Koppla ur nätsladden. 4. Ta bort de två skruvarna i locket Lyft uppåt och ta bort locket Ta bort de två skruvarna i lampmodulen Lyft i lampans handtag och ta bort lampmodulen långsamt och försiktigt. 4 För att sätta i lampmodulen, utför föregående steg i omvänd ordning. 8. Starta projektorn och gör en Lampåterställning när lampmodulen har bytts ut. Lampåterställning:..(i) Tryck på MENY (ii) Välj ALTERNATIV (iii) Välj Lampinställning (iv) Välj Lampåterställning (v) Välj Ja. 45

46 Tillägg För bredbildsupplösning (WXGA), beror kompatibilitets stödet på dator modellen. Kompatibilitetslägen Datorkompatibilitet Läge Upplösning V-Synk (Hz) H-synk (KHz) VGA ,50 VGA ,90 VGA ,90 VGA ,50 VGA ,90 VGA ,50 VGA ,30 VGA ,50 VGA ,90 SVGA ,20 SVGA ,90 SVGA ,10 SVGA ,90 SVGA ,70 XGA ,40 XGA ,50 XGA ,00 XGA ,70 WXGA ,40 WXGA ,30 WXGA ,00 WXGA ,70 SXGA ,50 SXGA ,80 SXGA ,50 SXGA ,10 SXGA ,98 SXGA ,98 SXGA ,10 SXGA ,00 SXGA ,98 UXGA ,00 46

47 Tillägg Datorkompatibilitet Läge Upplösning V-Synk (Hz) H-synk (KHz) MAC LC ,66 34,98 MAC II ,68 35,00 MAC ,55 49,73 MAC ,24 MAC ,06 68,68 MAC G ,35 i MAC DV ,00 i MAC DV ,49 i MAC DV ,00 Videokompatibilitet NTSC M (3,58MHz), 4,43 MHz, PAL SECAM SDTV/HDTV B, D, G, H, I, M, N, B, D, G, K, K1, L 480i/p, 576i/p, 720p@50Hz/60Hz, 1080i/p@50Hz/60Hz 47

48 Tillägg RS232 kommandon RS232-stifttilldelningar Stift nr. Namn I/O (från. projektorsida) 1 TXD UT 2 RXD IN 3 GND GND Stift nr. Spec. 1 Inte tillämpligt 2 RXD 3 TXD 4 Inte tillämpligt 5 GND 6 Inte tillämpligt 7 Inte tillämpligt 8 Inte tillämpligt 9 Inte tillämpligt 48

49 Baudhastighet: 9600 Databitar: 8 Paritet: Inget Stoppbitar: 1 Flödeskontroll: Inget UART16550 FIFO: Inaktivera Projektoråtergång (pass): P Projektoråtergång (misslyckades): F XX=00-99, projektorns ID, XX=00 är för alla projektorer 1. Det finns ett <CR> efter alla ASCIIkommandon D är HEX koden för <CR> i ASCII-kod. Funktionslista för RS232-protokollet RS232 kommandon Tillägg SEND to projector ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~nnnn 7E a 0D Power ON with Password ~nnnn = ~0000 (a=7e ) - ~9999(a=7E ) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX07 1 7E D Up (Pan under zoom) ~XX08 1 7E D Down (Pan under zoom) ~XX09 1 7E D Left (Pan under zoom) ~XX10 1 7E D Right (Pan under zoom) ~XX12 1 7E D HDMI ~XX12 5 7E D VGA 1 ~XX12 7 7E D VGA 1 SCART ~XX12 8 7E D VGA 1 Component ~XX12 9 7E D S-Video ~XX E D Video ~XX20 1 7E D Display Mode Presentation ~XX20 2 7E D Bright ~XX20 3 7E D Movie ~XX20 4 7E D srgb ~XX20 5 7E D User1 ~XX20 6 7E D User2 ~XX20 7 7E D Blackboard ~XX20 8 7E D Classroom ~XX21 n 7E a 0D Brightness n = 0 (a=30) ~ 100 (a= ) ~XX22 n 7E a 0D Contrast n = 0 (a=30) ~ 100 (a= ) ~XX23 n 7E a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31) ~XX24 n 7E a 0D Color Settings Red Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX25 n 7E a 0D Green Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX26 n 7E a 0D Blue Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX27 n 7E a 0D Red Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX28 n 7E a 0D Green Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX29 n 7E a 0D Blue Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX30 n 7E a 0D Cyan n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX31 n 7E a 0D Yellow n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX32 n 7E a 0D Magenta n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX33 1 7E D Reset ~XX35 1 7E D Degamma Film ~XX35 2 7E D Video ~XX35 3 7E D Graphics ~XX35 4 7E D PC ~XX34 n 7E a 0D BrilliantColor TM n = 0 (a=30) ~ 10 (a=31 30) ~XX36 1 7E D Color Temp. Warm ~XX36 2 7E D Medium ~XX36 3 7E D Cold ~XX37 1 7E D Color Space Auto ~XX37 2 7E D RGB ~XX37 3 7E D YUV ~XX39 5 7E D Input Source VGA1 ~XX39 9 7E D S-Video ~XX E D Video ~XX39 1 7E D HDMI ~XX60 1 7E D Format 4:3 ~XX60 3 7E D 16:10 ~XX60 5 7E D LBX ~XX60 6 7E D Native ~XX60 7 7E D AUTO ~XX61 n 7E a 0D Overscan n = 0 (a=30) ~ 3 (a=33) ~XX62 n 7E a 0D Zoom n = -5 (a=2d 35) ~ 25 (a=32 35) ~XX63 n 7E a 0D H Image Shift n = -50 (a=2d 35 30) ~ +50 (a=35 30) ~XX64 n 7E a 0D V Image Shift n = -50 (a=2d 35 30) ~ +50 (a=35 30) ~XX66 n 7E a 0D V Keystone n = -40 (a=2d 34 30) ~ 40 (a=34 30) ~XX E D 3D Mode On ~XX E D 3D Mode Off (0/2 for backward compatible) ~XX E D 3D Sync Invert On ~XX E D 3D Sync Invert Off (0/2 for backward compatible) ~XX70 1 7E D Language English ~XX70 2 7E D German ~XX70 3 7E D French ~XX70 4 7E D Italian ~XX70 5 7E D Spanish ~XX70 6 7E D Portuguese ~XX70 7 7E D Polish ~XX70 8 7E D Dutch ~XX70 9 7E D Swedish ~XX E D Norwegian/Danish ~XX E D Greek ~XX E D Traditional Chinese ~XX E D Simplified Chinese ~XX E D Japanese ~XX E D Korean ~XX E D Russian ~XX E D Hungarian ~XX E D Czechoslovak ~XX E D Arabic ~XX E D Thai ~XX E D Turkish ~XX E D Danish ~XX E D Farsi 49

50 Tillägg ~XX71 1 7E D Projection Front-Desktop ~XX71 2 7E D Rear-Desktop ~XX71 3 7E D Front-Ceiling ~XX71 4 7E D Rear-Ceiling ~XX72 1 7E D Menu Location Top Left ~XX72 2 7E D Top Right ~XX72 3 7E D Centre ~XX72 4 7E D Bottom Left ~XX72 5 7E D Bottom Right ~XX73 n 7E a 0D Signal Frequency n = -5 (a=2d 35) ~ 5 (a=35) By signal ~XX74 n 7E a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal ~XX75 n 7E a 0D H. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX76 n 7E a 0D V. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX77 n 7E aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh mm = 00 (aa=30 30) ~ 12 (aa=31 32) dd = 00 (bb=30 30) ~ 30 (bb=33 30) hh = 00 (cc=30 30) ~ 24 (cc=32 34) ~XX78 1 7E D Security On ~XX78 0 7E D Off (0/2 for backward compatible) ~XX79 n 7E a 0D Projector ID n = 00 (a=30 30) ~ 99 (a=39 39) ~XX80 1 7E D Mute On ~XX80 0 7E D Off (0/2 for backward compatible) ~XX81 n 7E a 0D Volume n = 0 (a=30) ~ 10 (a=31 30) ~XX82 1 7E D Logo Optoma ~XX82 2 7E D User ~XX83 1 7E D Logo Capture ~XX E D Source Lock On ~XX E D Off (0/2 for backward compatible) ~XX E D High Altitude On ~XX E D Off (0/2 for backward compatible) ~XX E D Information Hide On ~XX E D Off (0/2 for backward compatible) ~XX E D Keypad Lock On ~XX E D Off (0/2 for backward compatible) ~XX E D Background Color Blue ~XX E D Black ~XX E D Red ~XX E D Green ~XX E D White ~XX E D Advanced Direct Power On On ~XX E D Off (0/2 for backward compatible) ~XX106 n 7E a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a= ) ~XX107 n 7E a 0D Sleep Timer (min) n = 0 (a=30) ~ 999 (a= ) ~XX E D Power Mode(Standby) Eco.(<=1W) ~XX E D Active (0/2 for backward compatible) ~XX E D Lamp Reminder On ~XX E D Off (0/2 for backward compatible) ~XX E D Brightness Mode Bright ~XX E D STD (0/2 for backward compatible) ~XX E D Lamp Reset Yes ~XX E D No (0/2 for backward compatible) ~XX E D Reset Yes ~XX99 1 7E D RS232 Alert Reset Reset System Alert SEND to emulate Remote ~XX E D Power ~XX E D Up/Page + ~XX E D Left/Source ~XX E D Enter (for projection MENU) ~XX E D Right/Re-SYNC ~XX E D Down/Page - ~XX E D Keystone + ~XX E D Keystone - ~XX E D Volume - ~XX E D Volume + ~XX E D Brightness (1) ~XX E D Menu (2) ~XX E D Zoom (3) ~XX E D HDMI (4) ~XX E D Freeze (5) ~XX E D AV Mute (6) ~XX E D S-Video (7) ~XX E D VGA (8) ~XX E D Video (9) SEND from projector automatically ASCII Code HEX Code Function Projector Return Description when Standby/Warming/Cooling/Out of Range/Lamp fail/ INFOn n: 0/1/2/3/4/6/7/8 = Standby/Warming/Cooling/Out of Range/Lamp fail/ Fan Lock/Over Temperature/Lamp Hours Running Out Fan Lock/Over Temperature/Lamp Hours Running Out READ from projector ASCII Code HEX Code Function Projector Return Description ~XX E D Input Source Commands OKn n : 0/1/2/3/4 None/HDMI/VGA/S-Video/Video ~XX E D Sofware Version OKdddd dddd: FW version ~XX E D Display Mode OKn n : 0/1/2/3/4/5/6/7/8 = None/Presentation/Bright/Movie/sRGB/User1/ User2/Blackboard/Classroom ~XX E D Power State OKn n : 0/1 = Off/On ~XX E D Brightness OKn ~XX E D Contrast OKn ~XX E D Aspect Ratio OKn n=0/1/2/3/4/5 for 4:3/16:10/LBX/Native/AUTO ~XX E D Color Temperature OKn n : 0/1/2 = Warm/Medium/Cold ~XX E D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/ Rear-Desktop/ Front-Ceiling/ Rear-Ceiling ~XX E D Information OKabbbbccdddde a : 0/1 = Off/On bbbb: LampHour cc: source 00/01/02/03/04= None/HDMI/VGA/S-Video/Video dddd: FW version e : Display mode 0/1/2/3/4/5/6/7/8 None/Presentation/Bright/Movie/sRGB/User1/User2/ Blackboard/Classroom ~XX E D Model name OKn n:1=wxga ~XX E D Lamp Hours OKbbbb bbbb: LampHour ~XX E D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours 50
