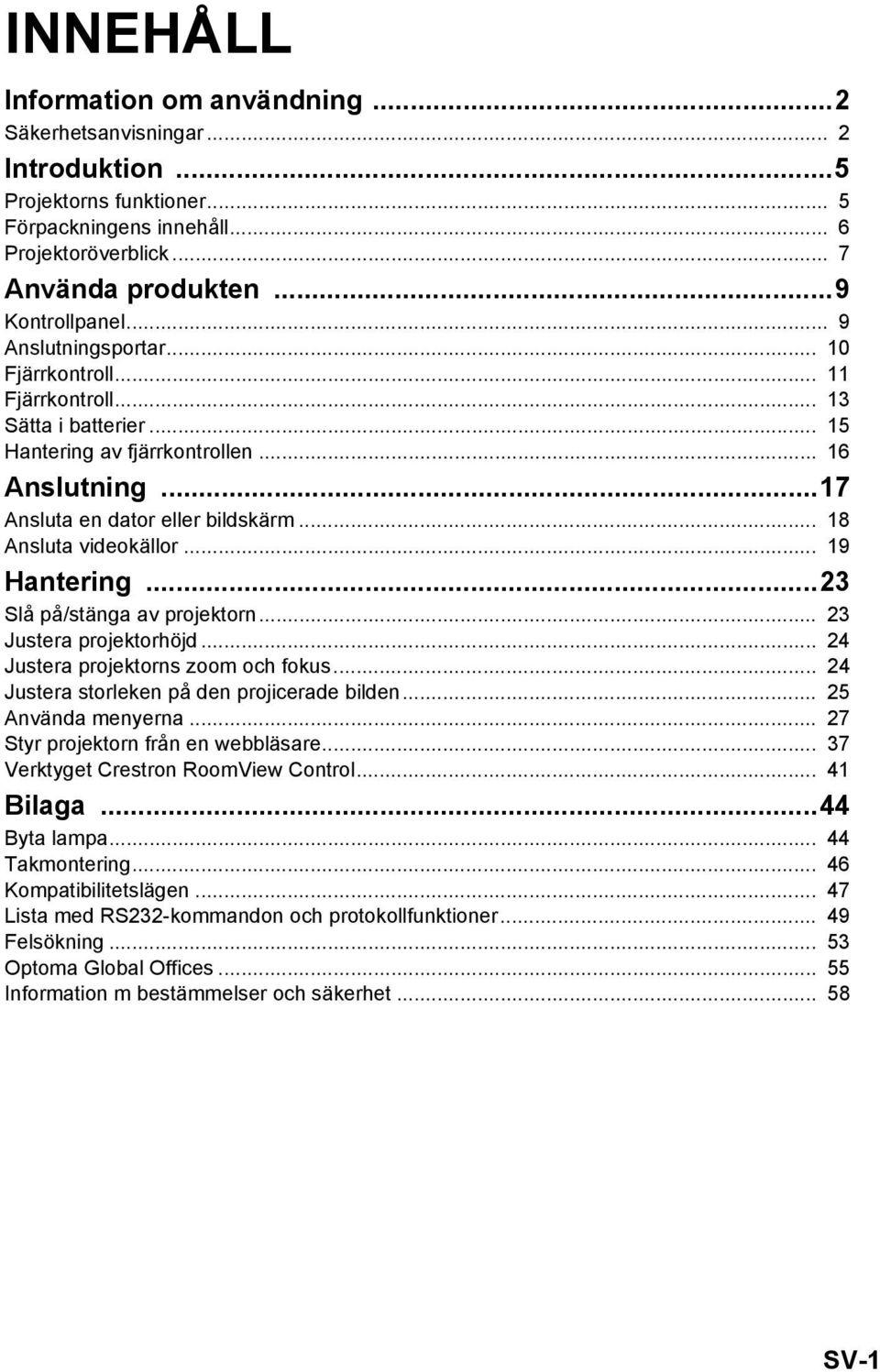

1 INNEHÅLL Information om användning...2 Säkerhetsanvisningar... 2 Introduktion...5 Projektorns funktioner... 5 Förpackningens innehåll... 6 Projektoröverblick... 7 Använda produkten...9 Kontrollpanel... 9 Anslutningsportar Fjärrkontroll Fjärrkontroll Sätta i batterier Hantering av fjärrkontrollen Anslutning...17 Ansluta en dator eller bildskärm Ansluta videokällor Hantering...23 Slå på/stänga av projektorn Justera projektorhöjd Justera projektorns zoom och fokus Justera storleken på den projicerade bilden Använda menyerna Styr projektorn från en webbläsare Verktyget Crestron RoomView Control Bilaga...44 Byta lampa Takmontering Kompatibilitetslägen Lista med RS232-kommandon och protokollfunktioner Felsökning Optoma Global Offices Information m bestämmelser och säkerhet SV-1

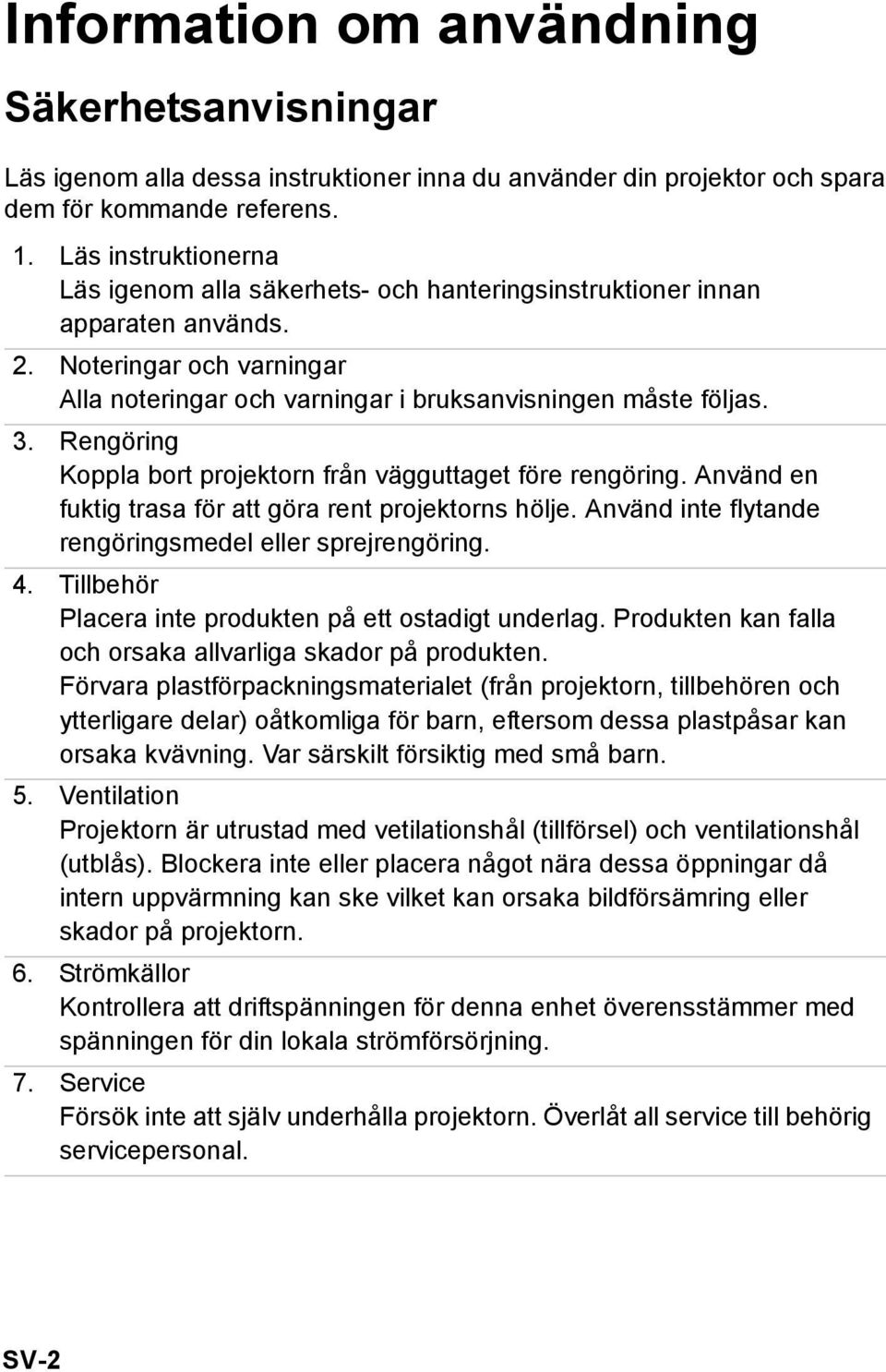

2 Information om användning Säkerhetsanvisningar Läs igenom alla dessa instruktioner inna du använder din projektor och spara dem för kommande referens. 1. Läs instruktionerna Läs igenom alla säkerhets- och hanteringsinstruktioner innan apparaten används. 2. Noteringar och varningar Alla noteringar och varningar i bruksanvisningen måste följas. 3. Rengöring Koppla bort projektorn från vägguttaget före rengöring. Använd en fuktig trasa för att göra rent projektorns hölje. Använd inte flytande rengöringsmedel eller sprejrengöring. 4. Tillbehör Placera inte produkten på ett ostadigt underlag. Produkten kan falla och orsaka allvarliga skador på produkten. Förvara plastförpackningsmaterialet (från projektorn, tillbehören och ytterligare delar) oåtkomliga för barn, eftersom dessa plastpåsar kan orsaka kvävning. Var särskilt försiktig med små barn. 5. Ventilation Projektorn är utrustad med vetilationshål (tillförsel) och ventilationshål (utblås). Blockera inte eller placera något nära dessa öppningar då intern uppvärmning kan ske vilket kan orsaka bildförsämring eller skador på projektorn. 6. Strömkällor Kontrollera att driftspänningen för denna enhet överensstämmer med spänningen för din lokala strömförsörjning. 7. Service Försök inte att själv underhålla projektorn. Överlåt all service till behörig servicepersonal. SV-2

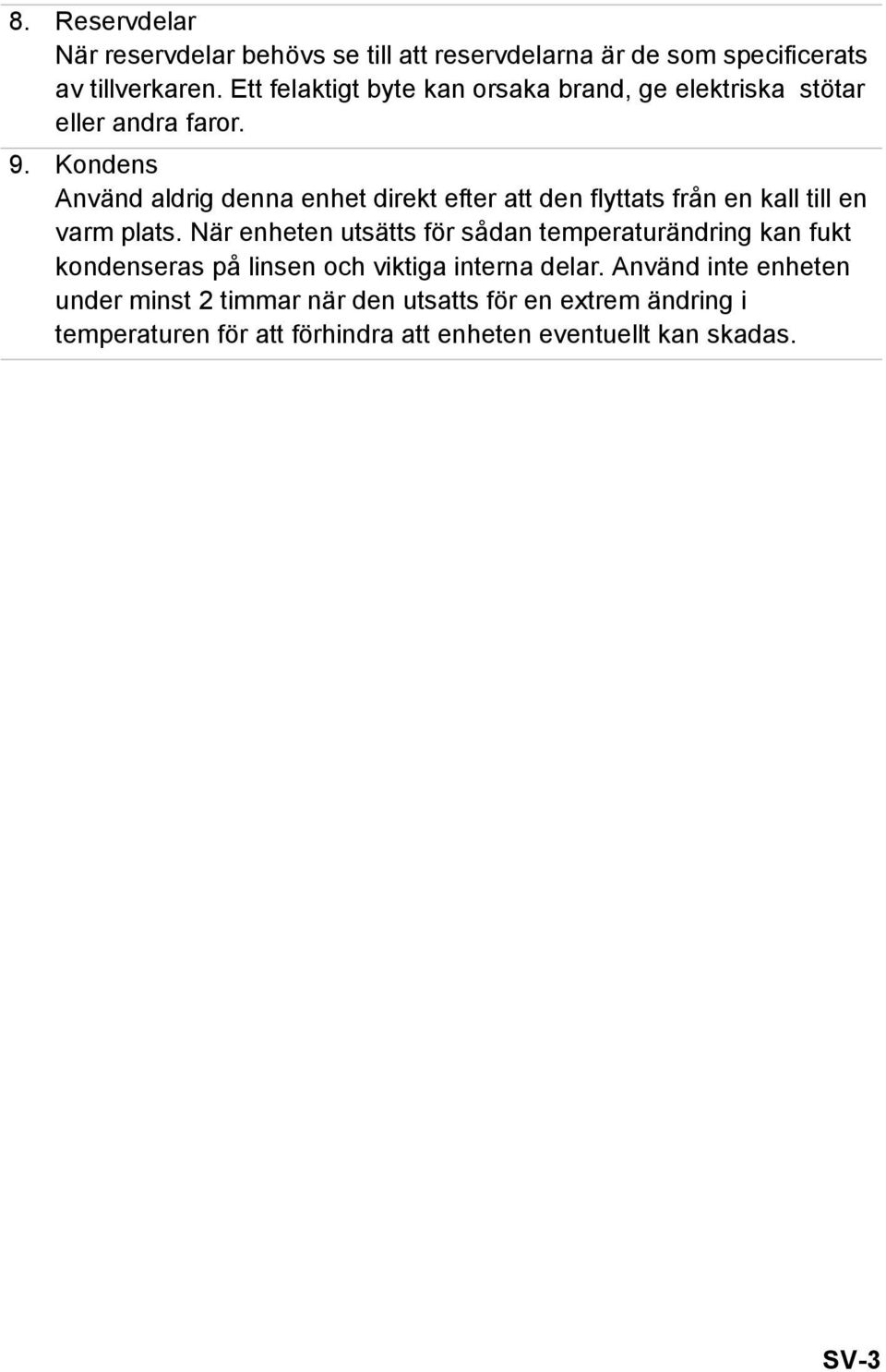

3 8. Reservdelar När reservdelar behövs se till att reservdelarna är de som specificerats av tillverkaren. Ett felaktigt byte kan orsaka brand, ge elektriska stötar eller andra faror. 9. Kondens Använd aldrig denna enhet direkt efter att den flyttats från en kall till en varm plats. När enheten utsätts för sådan temperaturändring kan fukt kondenseras på linsen och viktiga interna delar. Använd inte enheten under minst 2 timmar när den utsatts för en extrem ändring i temperaturen för att förhindra att enheten eventuellt kan skadas. SV-3

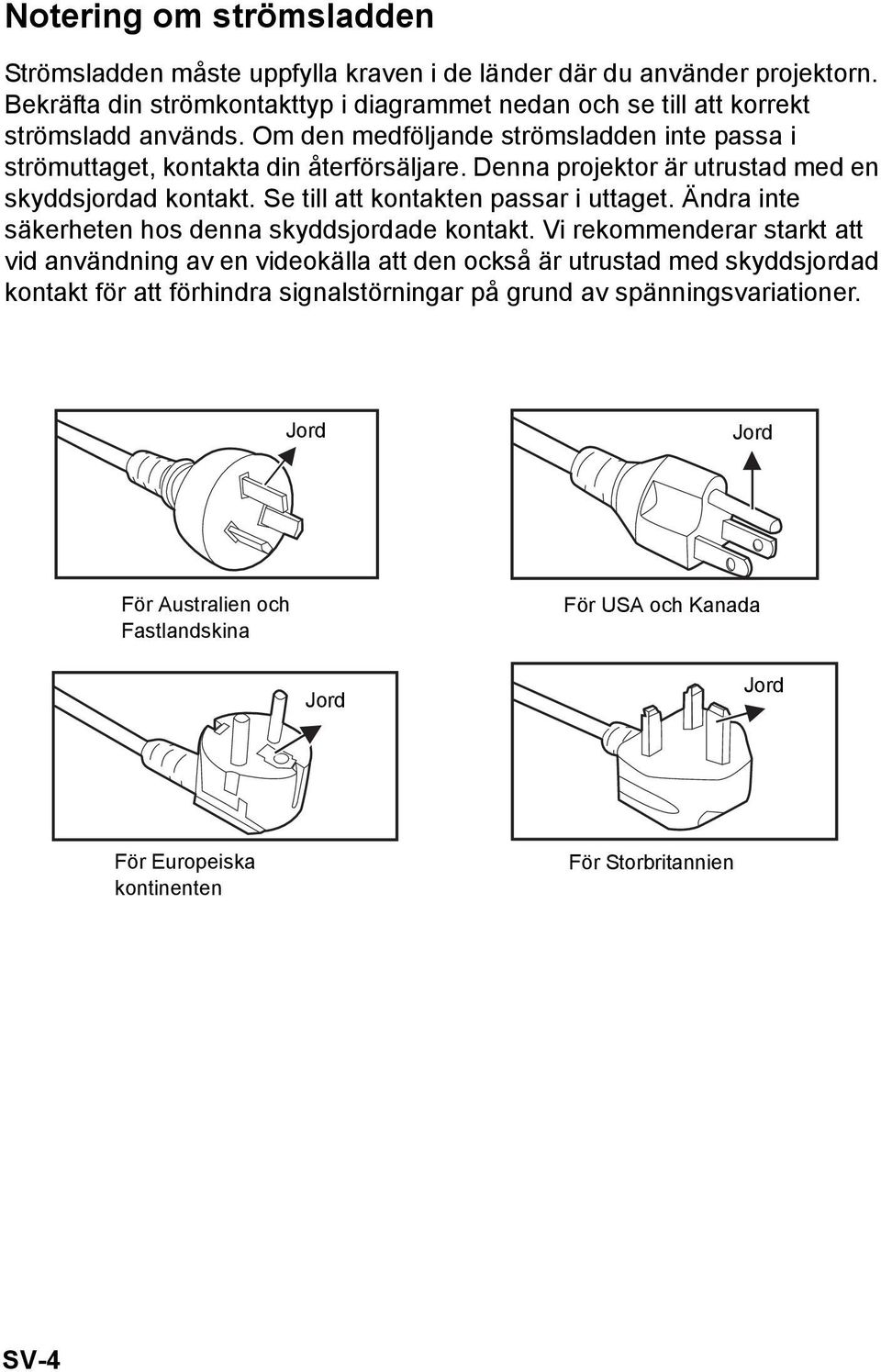

4 Notering om strömsladden Strömsladden måste uppfylla kraven i de länder där du använder projektorn. Bekräfta din strömkontakttyp i diagrammet nedan och se till att korrekt strömsladd används. Om den medföljande strömsladden inte passa i strömuttaget, kontakta din återförsäljare. Denna projektor är utrustad med en skyddsjordad kontakt. Se till att kontakten passar i uttaget. Ändra inte säkerheten hos denna skyddsjordade kontakt. Vi rekommenderar starkt att vid användning av en videokälla att den också är utrustad med skyddsjordad kontakt för att förhindra signalstörningar på grund av spänningsvariationer. Jord Jord För Australien och Fastlandskina Jord För USA och Kanada Jord För Europeiska kontinenten För Storbritannien SV-4

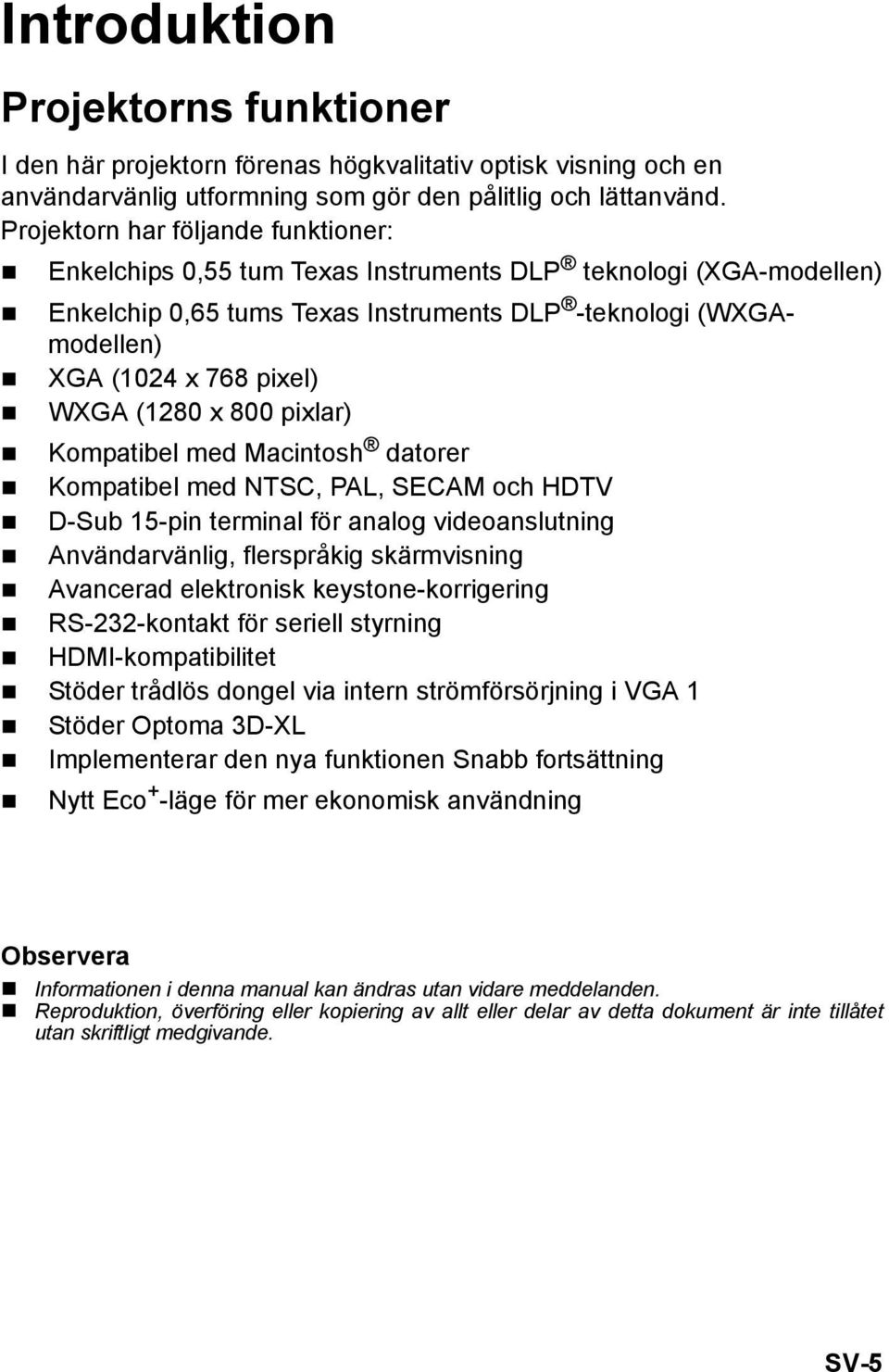

5 Introduktion Projektorns funktioner I den här projektorn förenas högkvalitativ optisk visning och en användarvänlig utformning som gör den pålitlig och lättanvänd. Projektorn har följande funktioner: Enkelchips 0,55 tum Texas Instruments DLP teknologi (XGA-modellen) Enkelchip 0,65 tums Texas Instruments DLP -teknologi (WXGAmodellen) XGA (1024 x 768 pixel) WXGA (1280 x 800 pixlar) Kompatibel med Macintosh datorer Kompatibel med NTSC, PAL, SECAM och HDTV D-Sub 15-pin terminal för analog videoanslutning Användarvänlig, flerspråkig skärmvisning Avancerad elektronisk keystone-korrigering RS-232-kontakt för seriell styrning HDMI-kompatibilitet Stöder trådlös dongel via intern strömförsörjning i VGA 1 Stöder Optoma 3D-XL Implementerar den nya funktionen Snabb fortsättning Nytt Eco + -läge för mer ekonomisk användning Observera Informationen i denna manual kan ändras utan vidare meddelanden. Reproduktion, överföring eller kopiering av allt eller delar av detta dokument är inte tillåtet utan skriftligt medgivande. SV-5

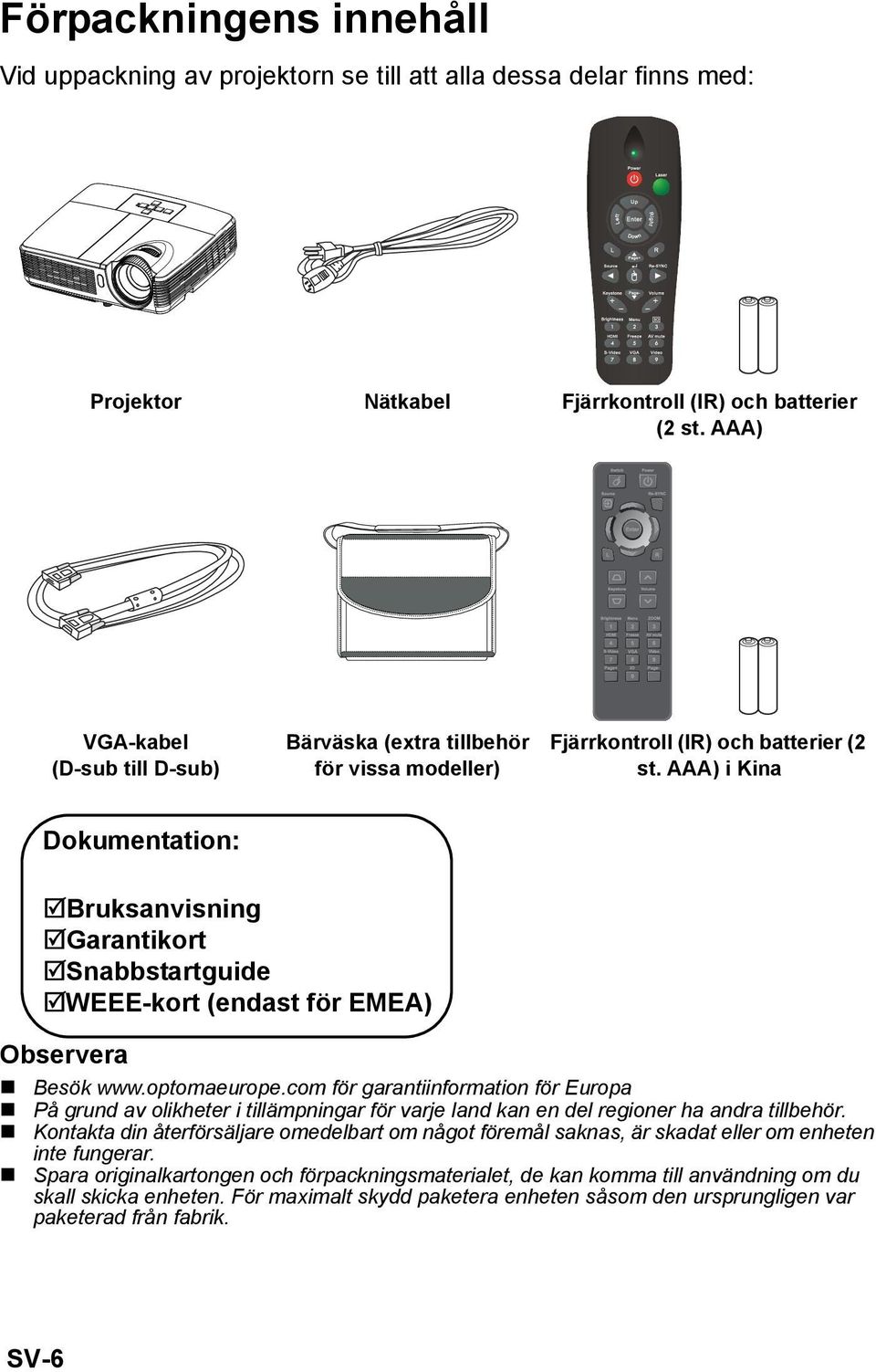

6 Förpackningens innehåll Vid uppackning av projektorn se till att alla dessa delar finns med: Projektor Nätkabel Fjärrkontroll (IR) och batterier (2 st. AAA) VGA-kabel (D-sub till D-sub) Bärväska (extra tillbehör för vissa modeller) Fjärrkontroll (IR) och batterier (2 st. AAA) i Kina Dokumentation: Bruksanvisning Garantikort Snabbstartguide WEEE-kort (endast för EMEA) Observera Besök för garantiinformation för Europa På grund av olikheter i tillämpningar för varje land kan en del regioner ha andra tillbehör. Kontakta din återförsäljare omedelbart om något föremål saknas, är skadat eller om enheten inte fungerar. Spara originalkartongen och förpackningsmaterialet, de kan komma till användning om du skall skicka enheten. För maximalt skydd paketera enheten såsom den ursprungligen var paketerad från fabrik. SV-6

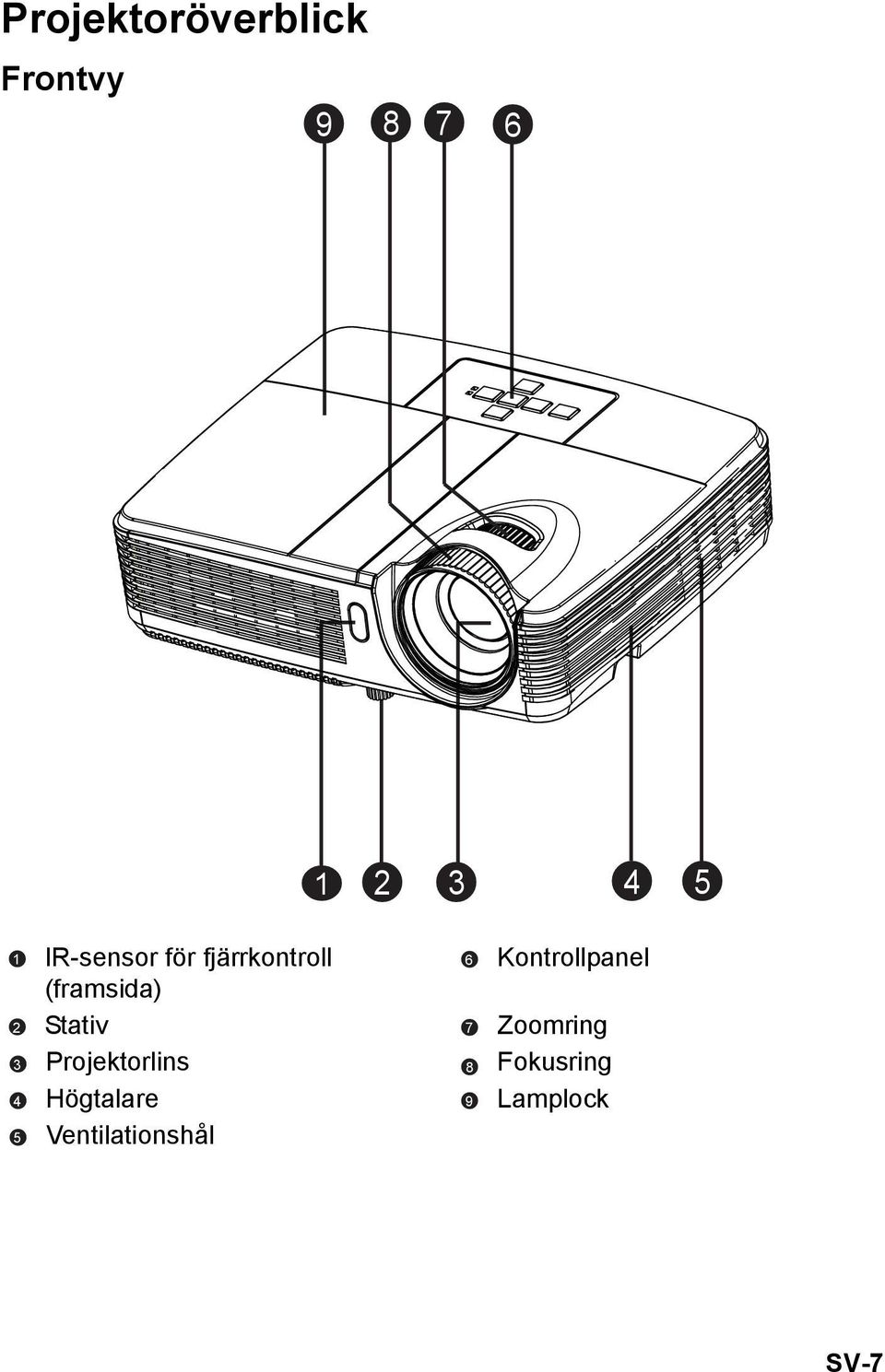

7 Projektoröverblick Frontvy IR-sensor för fjärrkontroll (framsida) Stativ Projektorlins Högtalare Ventilationshål Kontrollpanel Zoomring Fokusring Lamplock SV-7

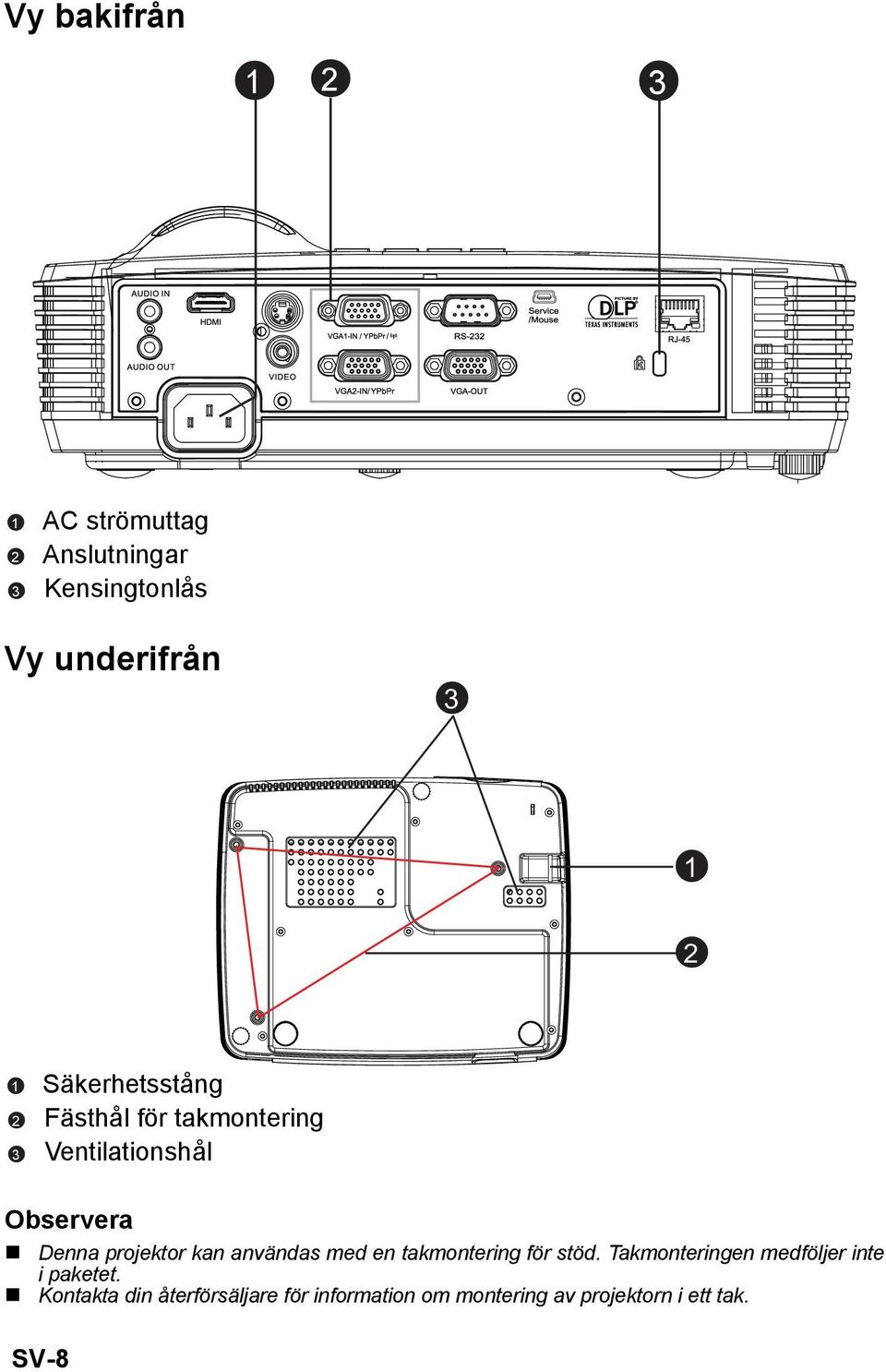

8 Vy bakifrån AC strömuttag Anslutningar Kensingtonlås Vy underifrån Säkerhetsstång Fästhål för takmontering Ventilationshål Observera Denna projektor kan användas med en takmontering för stöd. Takmonteringen medföljer inte i paketet. Kontakta din återförsäljare för information om montering av projektorn i ett tak. SV-8

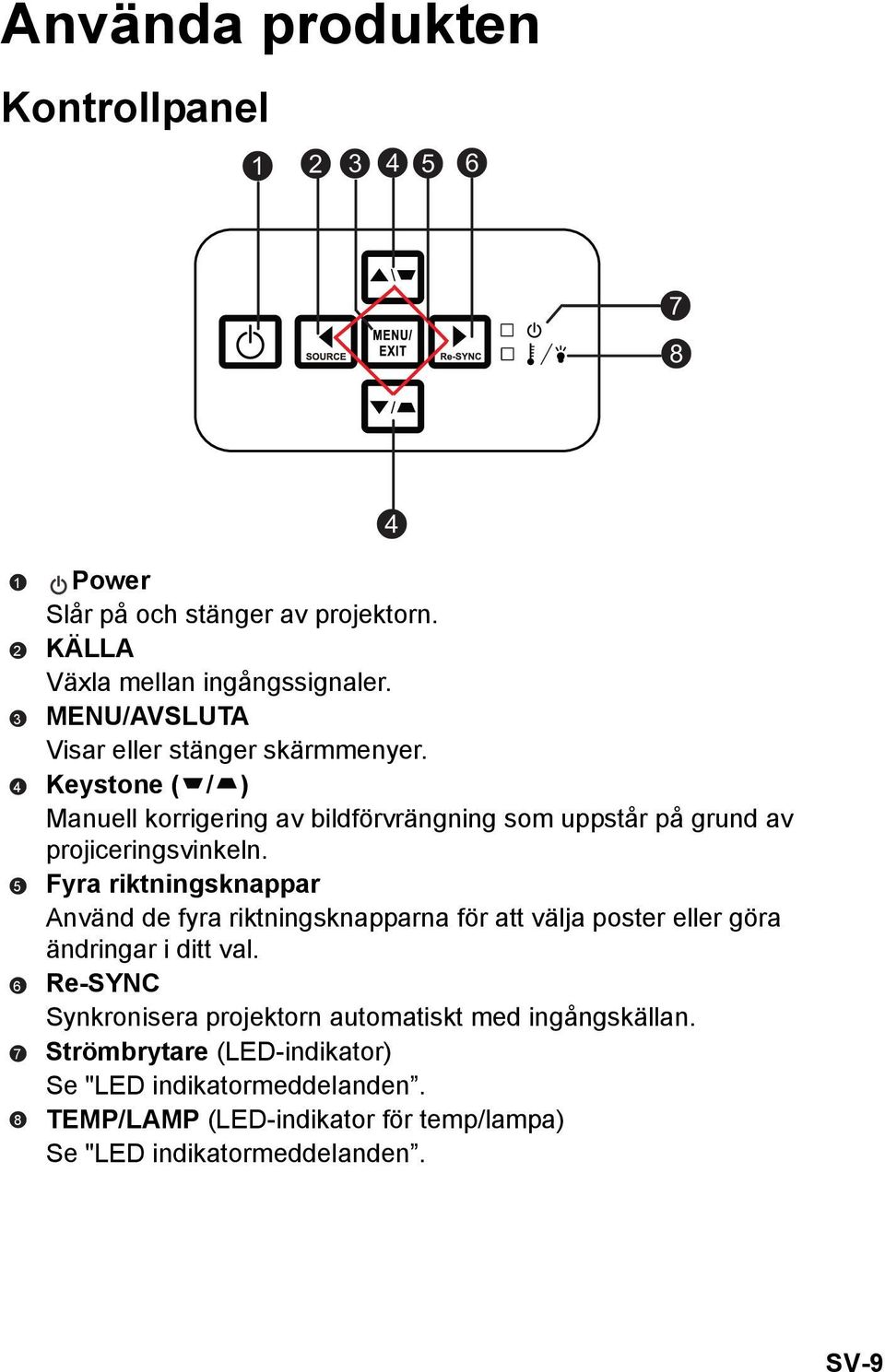

9 Använda produkten Kontrollpanel Power Slår på och stänger av projektorn. KÄLLA Växla mellan ingångssignaler. MENU/AVSLUTA Visar eller stänger skärmmenyer. Keystone ( / ) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Fyra riktningsknappar Använd de fyra riktningsknapparna för att välja poster eller göra ändringar i ditt val. Re-SYNC Synkronisera projektorn automatiskt med ingångskällan. Strömbrytare (LED-indikator) Se "LED indikatormeddelanden. TEMP/LAMP (LED-indikator för temp/lampa) Se "LED indikatormeddelanden. SV-9

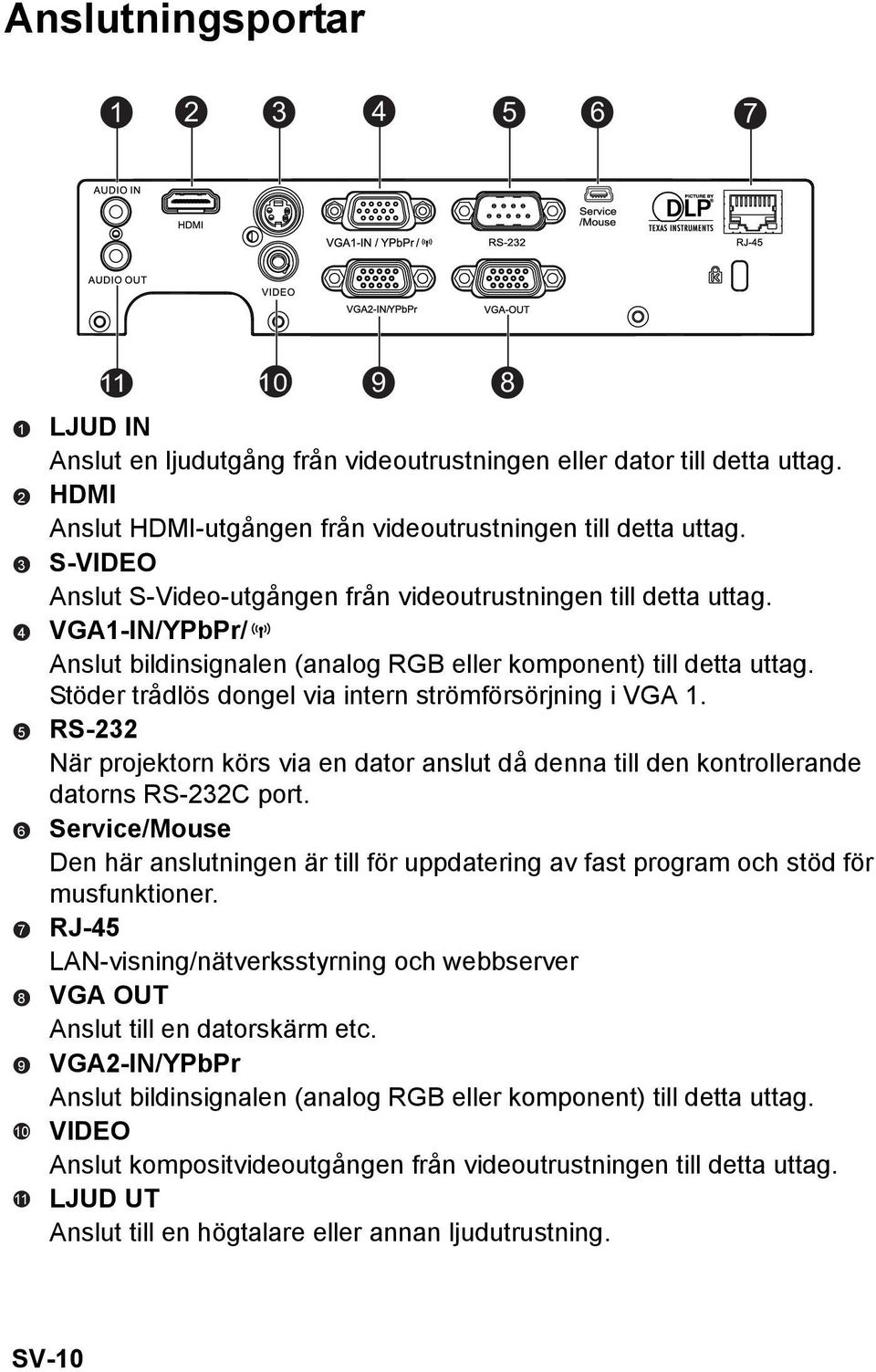

10 Anslutningsportar LJUD IN Anslut en ljudutgång från videoutrustningen eller dator till detta uttag. HDMI Anslut HDMI-utgången från videoutrustningen till detta uttag. S-VIDEO Anslut S-Video-utgången från videoutrustningen till detta uttag. VGA1-IN/YPbPr/ Anslut bildinsignalen (analog RGB eller komponent) till detta uttag. Stöder trådlös dongel via intern strömförsörjning i VGA 1. RS-232 När projektorn körs via en dator anslut då denna till den kontrollerande datorns RS-232C port. Service/Mouse Den här anslutningen är till för uppdatering av fast program och stöd för musfunktioner. RJ-45 LAN-visning/nätverksstyrning och webbserver VGA OUT Anslut till en datorskärm etc. VGA2-IN/YPbPr Anslut bildinsignalen (analog RGB eller komponent) till detta uttag. VIDEO Anslut kompositvideoutgången från videoutrustningen till detta uttag. LJUD UT Anslut till en högtalare eller annan ljudutrustning. SV-10

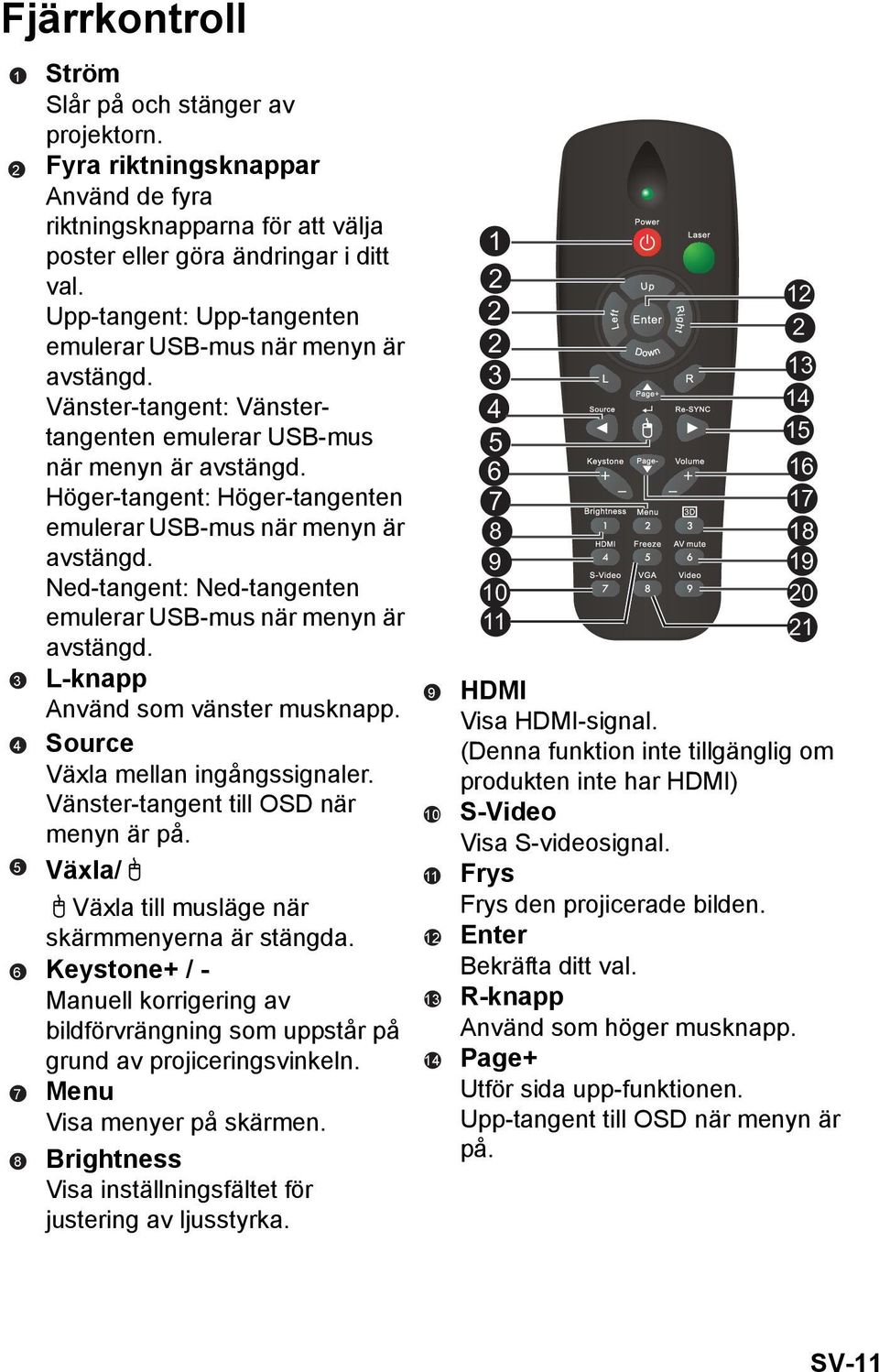

11 Fjärrkontroll Ström Slår på och stänger av projektorn. Fyra riktningsknappar Använd de fyra riktningsknapparna för att välja poster eller göra ändringar i ditt val. Upp-tangent: Upp-tangenten emulerar USB-mus när menyn är avstängd. Vänster-tangent: Vänstertangenten emulerar USB-mus när menyn är avstängd. Höger-tangent: Höger-tangenten emulerar USB-mus när menyn är avstängd. Ned-tangent: Ned-tangenten emulerar USB-mus när menyn är avstängd. L-knapp Använd som vänster musknapp. Source Växla mellan ingångssignaler. Vänster-tangent till OSD när menyn är på. Växla/ Växla till musläge när skärmmenyerna är stängda. Keystone+ / - Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Menu Visa menyer på skärmen. Brightness Visa inställningsfältet för justering av ljusstyrka HDMI Visa HDMI-signal. (Denna funktion inte tillgänglig om produkten inte har HDMI) S-Video Visa S-videosignal. Frys Frys den projicerade bilden. Enter Bekräfta ditt val. R-knapp Använd som höger musknapp. Page+ Utför sida upp-funktionen. Upp-tangent till OSD när menyn är på. SV-11

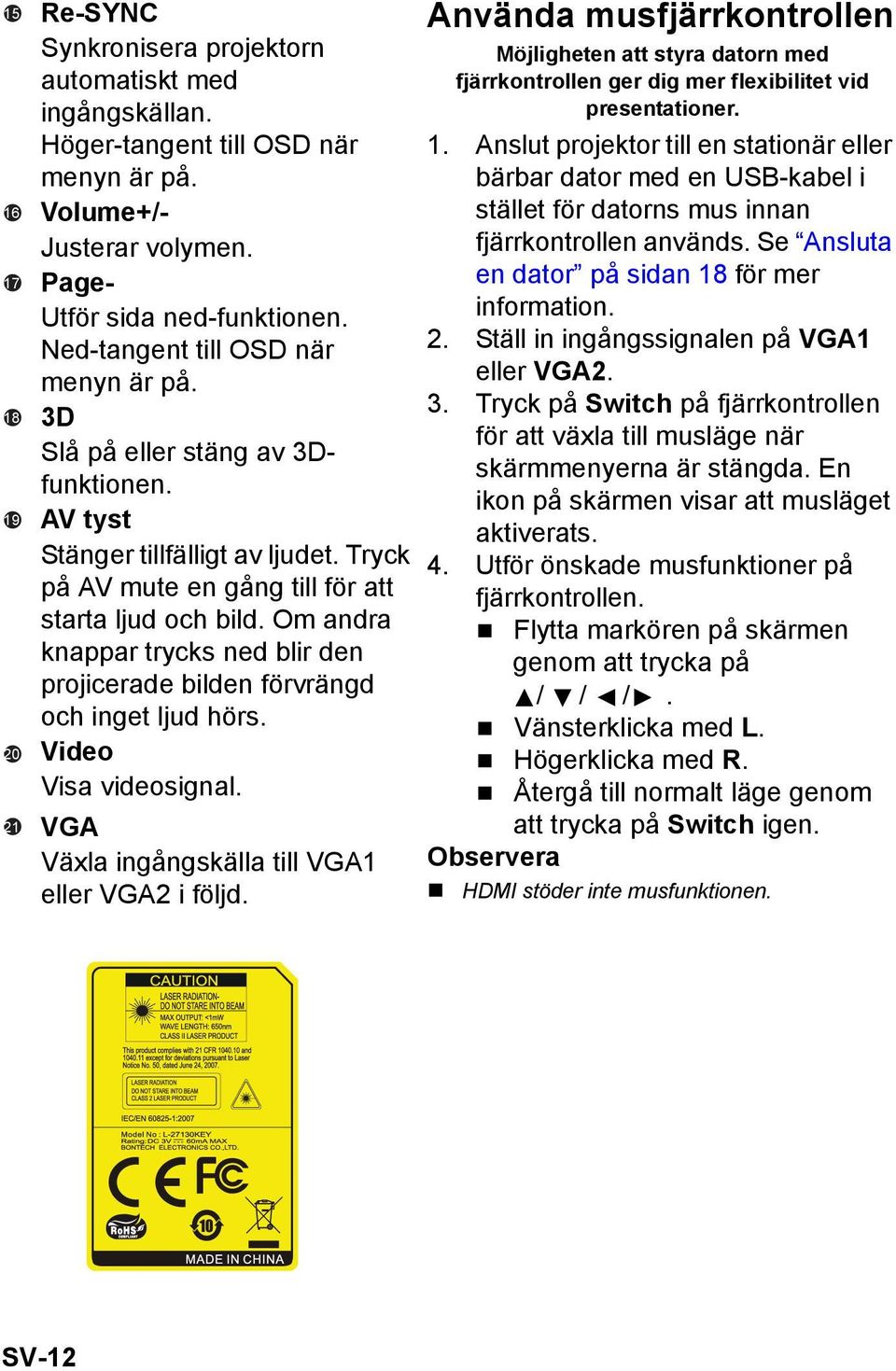

12 Re-SYNC Synkronisera projektorn automatiskt med ingångskällan. Höger-tangent till OSD när menyn är på. Volume+/- Justerar volymen. Page- Utför sida ned-funktionen. Ned-tangent till OSD när menyn är på. 3D Slå på eller stäng av 3Dfunktionen. AV tyst Stänger tillfälligt av ljudet. Tryck på AV mute en gång till för att starta ljud och bild. Om andra knappar trycks ned blir den projicerade bilden förvrängd och inget ljud hörs. Video Visa videosignal. VGA Växla ingångskälla till VGA1 eller VGA2 i följd. Använda musfjärrkontrollen Möjligheten att styra datorn med fjärrkontrollen ger dig mer flexibilitet vid presentationer. 1. Anslut projektor till en stationär eller bärbar dator med en USB-kabel i stället för datorns mus innan fjärrkontrollen används. Se Ansluta en dator på sidan 18 för mer information. 2. Ställ in ingångssignalen på VGA1 eller VGA2. 3. Tryck på Switch på fjärrkontrollen för att växla till musläge när skärmmenyerna är stängda. En ikon på skärmen visar att musläget aktiverats. 4. Utför önskade musfunktioner på fjärrkontrollen. Flytta markören på skärmen genom att trycka på / / /. Vänsterklicka med L. Högerklicka med R. Återgå till normalt läge genom att trycka på Switch igen. Observera HDMI stöder inte musfunktionen. SV-12

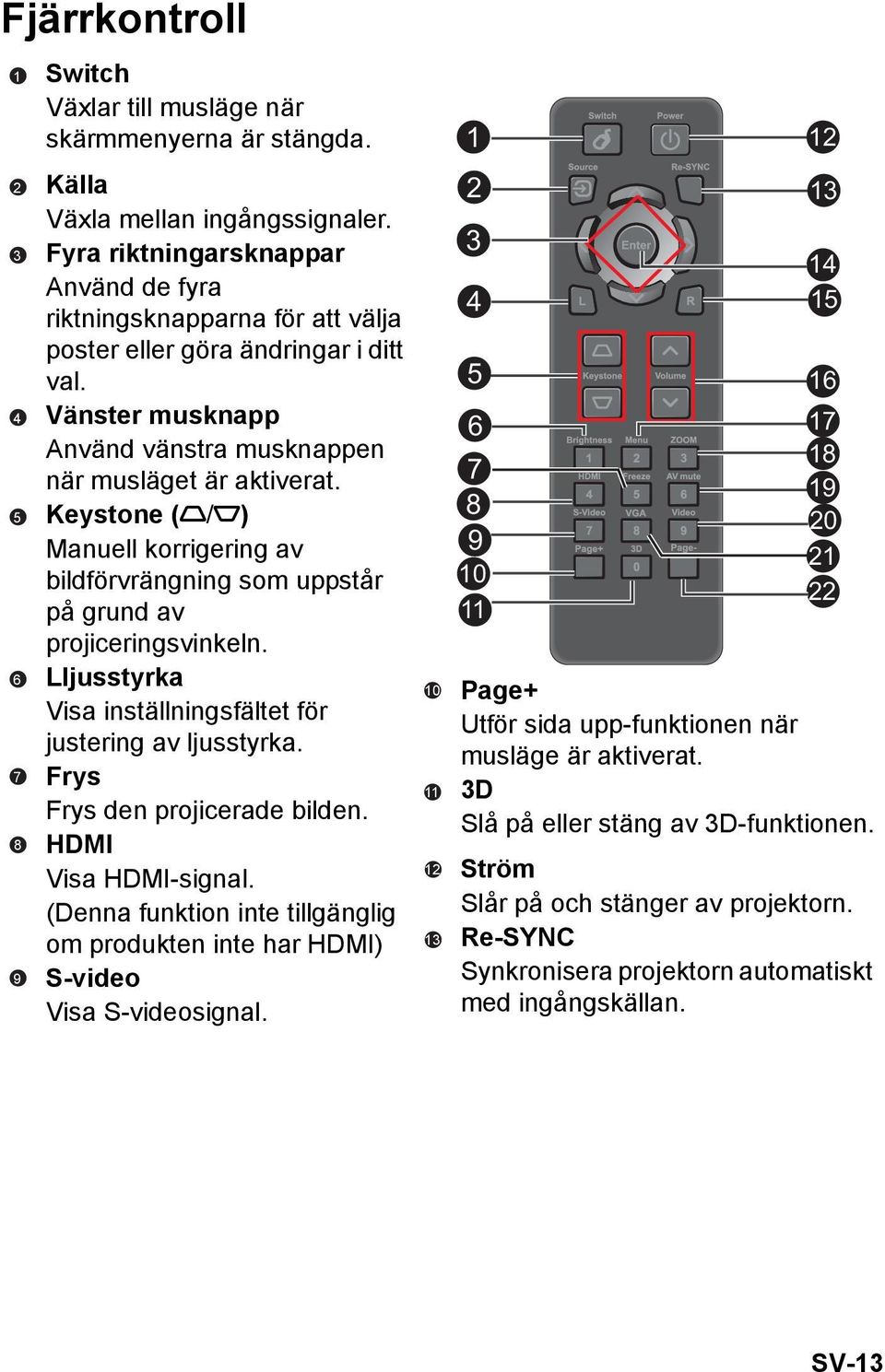

13 Fjärrkontroll Switch Växlar till musläge när skärmmenyerna är stängda. Källa Växla mellan ingångssignaler. Fyra riktningarsknappar Använd de fyra riktningsknapparna för att välja poster eller göra ändringar i ditt val. Vänster musknapp Använd vänstra musknappen när musläget är aktiverat. Keystone ( / ) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Lljusstyrka Visa inställningsfältet för justering av ljusstyrka. Frys Frys den projicerade bilden. HDMI Visa HDMI-signal. (Denna funktion inte tillgänglig om produkten inte har HDMI) S-video Visa S-videosignal Page+ Utför sida upp-funktionen när musläge är aktiverat. 3D Slå på eller stäng av 3D-funktionen. Ström Slår på och stänger av projektorn. Re-SYNC Synkronisera projektorn automatiskt med ingångskällan. SV-13

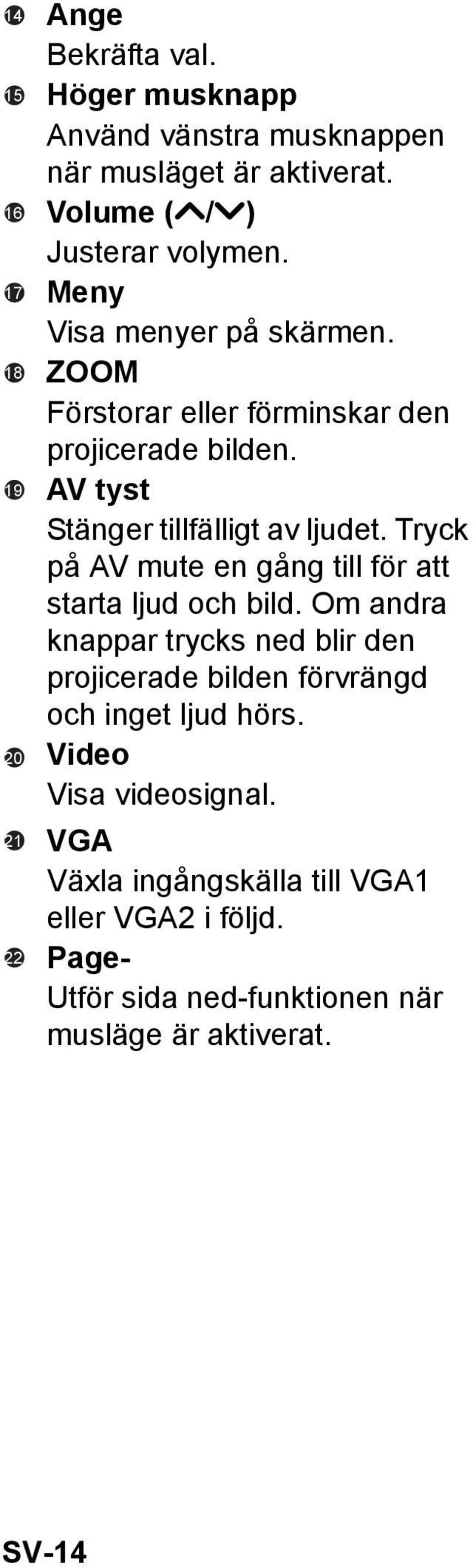

14 Ange Bekräfta val. Höger musknapp Använd vänstra musknappen när musläget är aktiverat. Volume ( / ) Justerar volymen. Meny Visa menyer på skärmen. ZOOM Förstorar eller förminskar den projicerade bilden. AV tyst Stänger tillfälligt av ljudet. Tryck på AV mute en gång till för att starta ljud och bild. Om andra knappar trycks ned blir den projicerade bilden förvrängd och inget ljud hörs. Video Visa videosignal. VGA Växla ingångskälla till VGA1 eller VGA2 i följd. Page- Utför sida ned-funktionen när musläge är aktiverat. SV-14

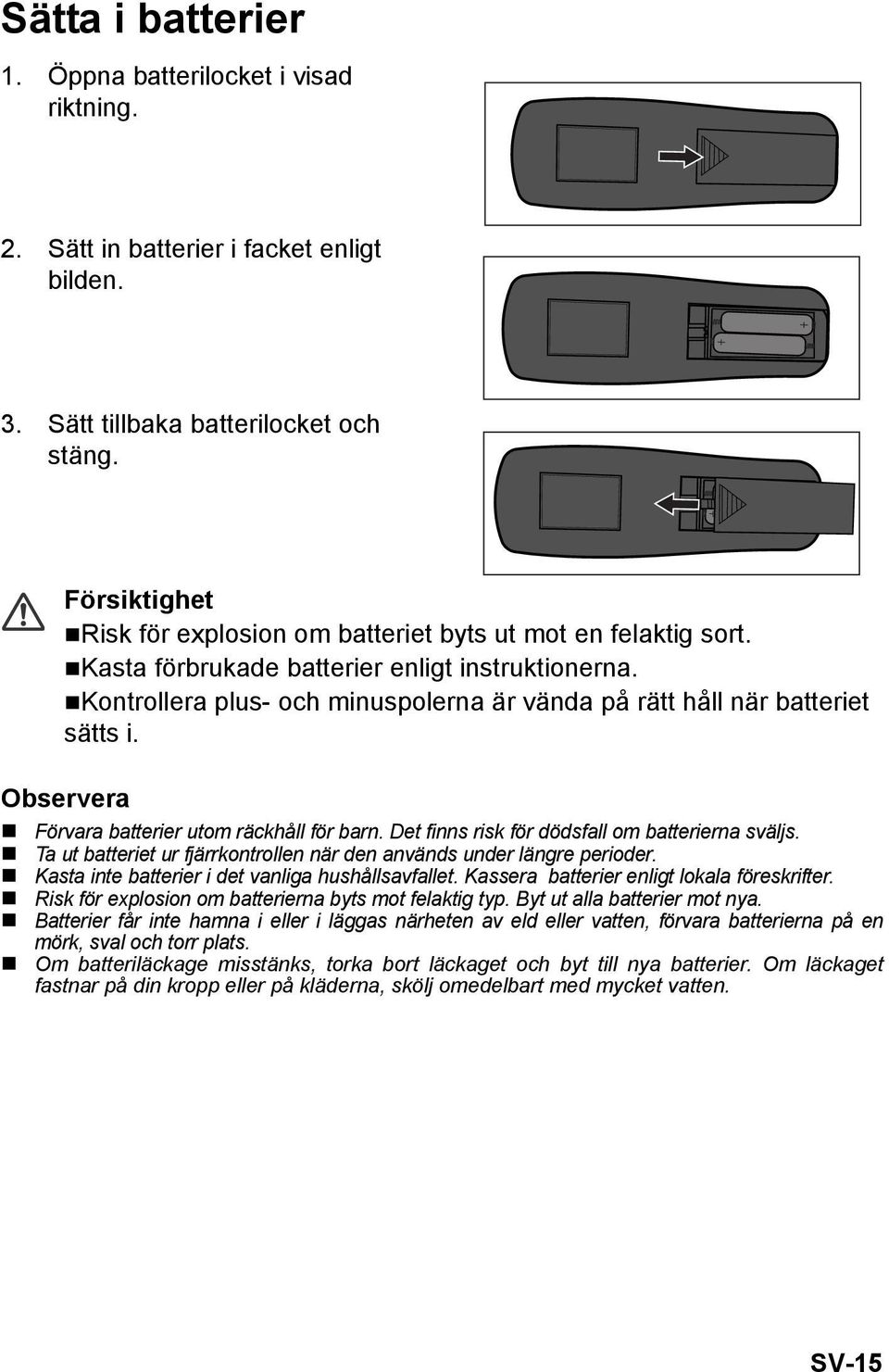

15 Sätta i batterier 1. Öppna batterilocket i visad riktning. 2. Sätt in batterier i facket enligt bilden. 3. Sätt tillbaka batterilocket och stäng. Försiktighet Risk för explosion om batteriet byts ut mot en felaktig sort. Kasta förbrukade batterier enligt instruktionerna. Kontrollera plus- och minuspolerna är vända på rätt håll när batteriet sätts i. Observera Förvara batterier utom räckhåll för barn. Det finns risk för dödsfall om batterierna sväljs. Ta ut batteriet ur fjärrkontrollen när den används under längre perioder. Kasta inte batterier i det vanliga hushållsavfallet. Kassera batterier enligt lokala föreskrifter. Risk för explosion om batterierna byts mot felaktig typ. Byt ut alla batterier mot nya. Batterier får inte hamna i eller i läggas närheten av eld eller vatten, förvara batterierna på en mörk, sval och torr plats. Om batteriläckage misstänks, torka bort läckaget och byt till nya batterier. Om läckaget fastnar på din kropp eller på kläderna, skölj omedelbart med mycket vatten. SV-15

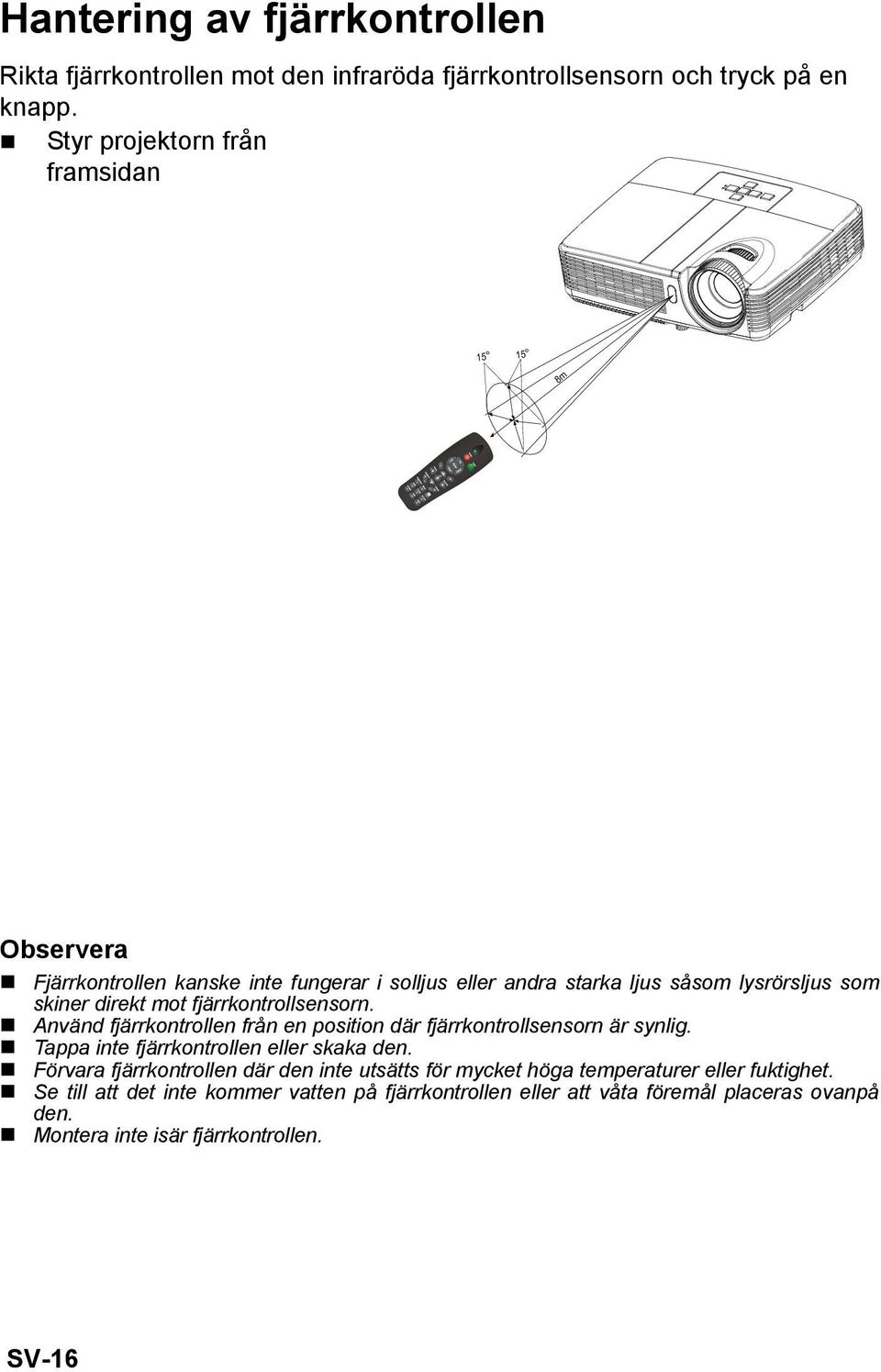

16 Hantering av fjärrkontrollen Rikta fjärrkontrollen mot den infraröda fjärrkontrollsensorn och tryck på en knapp. Styr projektorn från framsidan m 8m 7m Observera Fjärrkontrollen kanske inte fungerar i solljus eller andra starka ljus såsom lysrörsljus som skiner direkt mot fjärrkontrollsensorn. Använd fjärrkontrollen från en position där fjärrkontrollsensorn är synlig. Tappa inte fjärrkontrollen eller skaka den. Förvara fjärrkontrollen där den inte utsätts för mycket höga temperaturer eller fuktighet. Se till att det inte kommer vatten på fjärrkontrollen eller att våta föremål placeras ovanpå den. Montera inte isär fjärrkontrollen. SV-16

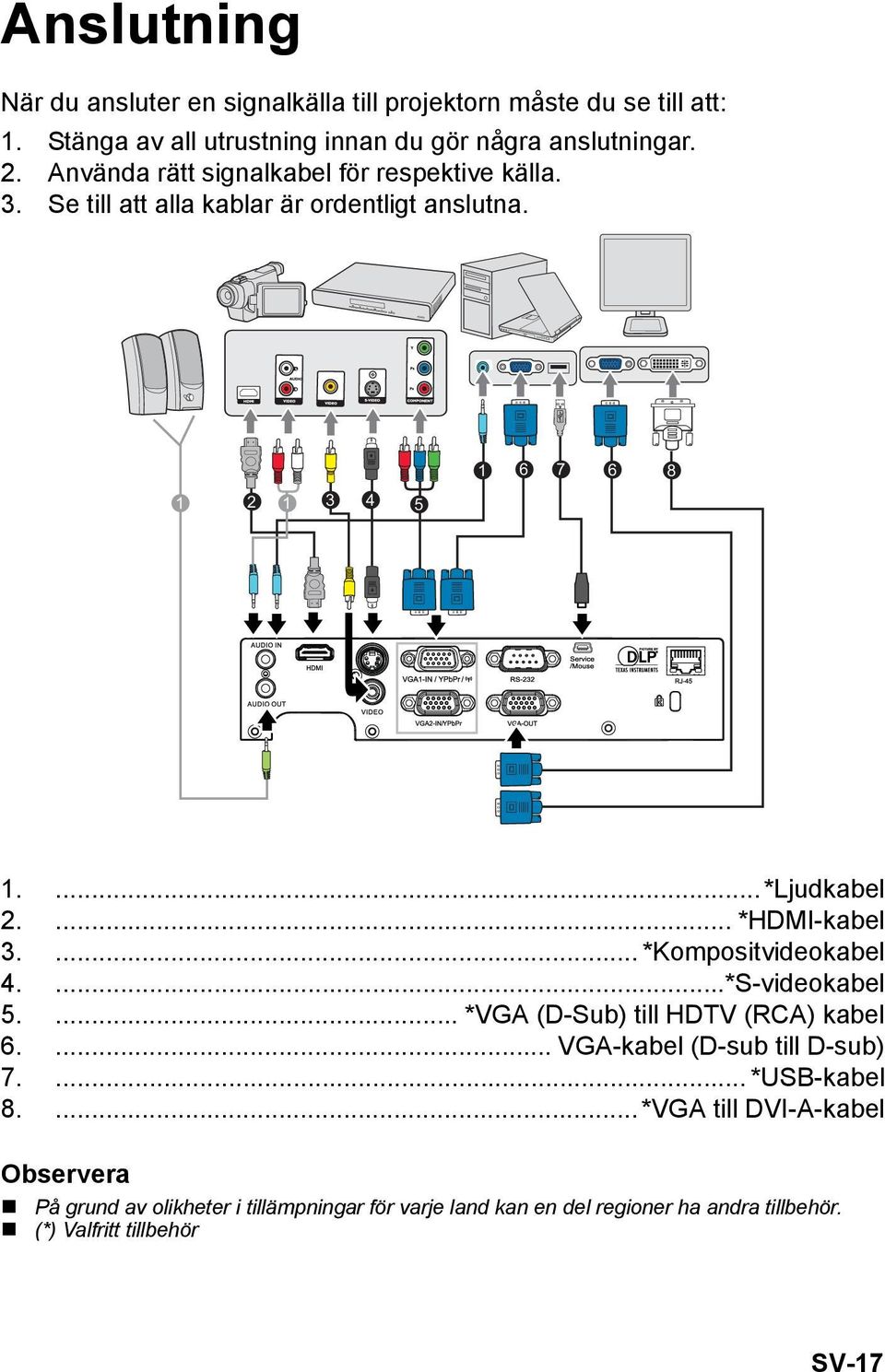

17 Anslutning När du ansluter en signalkälla till projektorn måste du se till att: 1. Stänga av all utrustning innan du gör några anslutningar. 2. Använda rätt signalkabel för respektive källa. 3. Se till att alla kablar är ordentligt anslutna *Ljudkabel *HDMI-kabel *Kompositvideokabel 4....*S-videokabel *VGA (D-Sub) till HDTV (RCA) kabel VGA-kabel (D-sub till D-sub) *USB-kabel 8....*VGA till DVI-A-kabel Observera På grund av olikheter i tillämpningar för varje land kan en del regioner ha andra tillbehör. (*) Valfritt tillbehör SV-17

18 Ansluta en dator eller bildskärm Ansluta en dator Projektorn har ett VGA-ingångsuttag som gör det möjligt att ansluta den till både IBM -kompatibla och Macintosh -datorer. Om du vill ansluta till en Macintosh-dator av äldre modell behöver du en Mac-adapter. Ansluta projektorn till en bärbar eller stationär dator: 1. Anslut ena änden på den medföljande VGA-kabeln till D-Sub-kontakten på datorn. 2. Anslut den andra änden av VGA-kabeln till ingången VGA1-IN/YPbPr eller VGA2-IN/YPbPr på projektorn. Viktigt En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du använda tangentkombinationen Fn + F3 eller CRT / LCD för att aktivera/ inaktivera den externa skärmen. Leta upp en funktionstangent med texten CRT / LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Mer information om den bärbara datorns tangentkombinationer finns i dokumentationen till datorn. Ansluta en bildskärm Om du vill titta på din presentation på nära håll via en bildskärm, samtidigt som den visas på skärmen, kan du ansluta till VGA OUT -kontakten på projektorn till en extern bildskärm med en VGA-kabel enligt följande anvisningar: Ansluta projektorn till en skärm: 1. Anslut projektorn till en dator enligt instruktionerna i Ansluta en dator på sidan Anslut ena änden av en lämplig VGA-kabel (endast en medföljer) till bildskärmens D-Sub-ingång. Om bildskärmen har en DVI-ingång kan du ansluta DVI-änden av en VGA till DVI-A-kabel till DVIingången på bildskärmen. 3. Anslut kabelns andra ände till uttaget märkt VGA OUT på projektorn. Viktigt Utgången VGA OUT fungerar endast när VGA1-IN/YPbPr eller VGA2-IN/YPbPr är ansluten på projektorn. SV-18

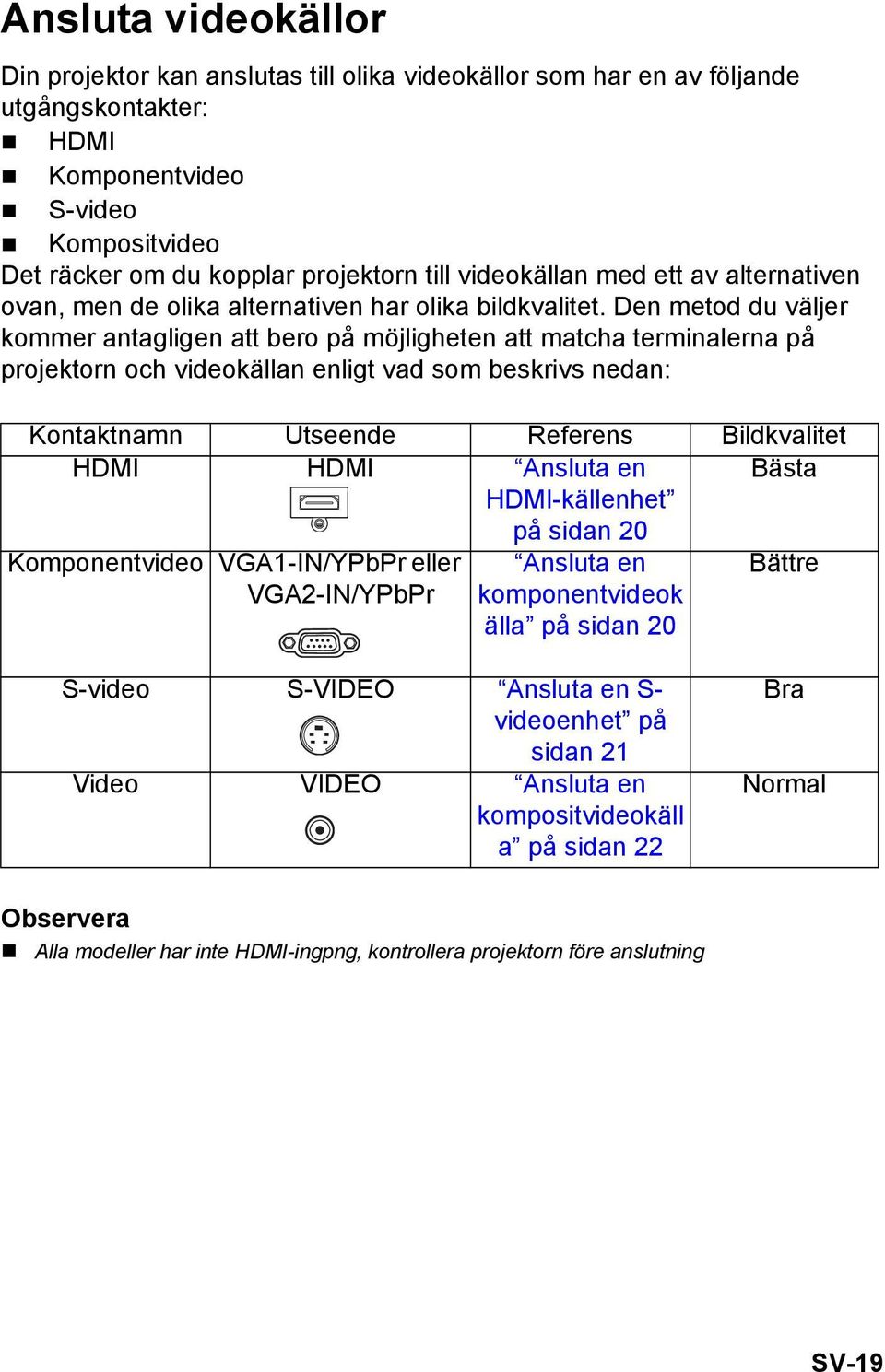

19 Ansluta videokällor Din projektor kan anslutas till olika videokällor som har en av följande utgångskontakter: HDMI Komponentvideo S-video Kompositvideo Det räcker om du kopplar projektorn till videokällan med ett av alternativen ovan, men de olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videokällan enligt vad som beskrivs nedan: Kontaktnamn Utseende Referens Bildkvalitet HDMI HDMI Ansluta en Bästa HDMI-källenhet på sidan 20 Komponentvideo VGA1-IN/YPbPr eller VGA2-IN/YPbPr Ansluta en komponentvideok älla på sidan 20 Bättre S-video S-VIDEO Ansluta en S- videoenhet på sidan 21 Video VIDEO Ansluta en kompositvideokäll a på sidan 22 Bra Normal Observera Alla modeller har inte HDMI-ingpng, kontrollera projektorn före anslutning SV-19

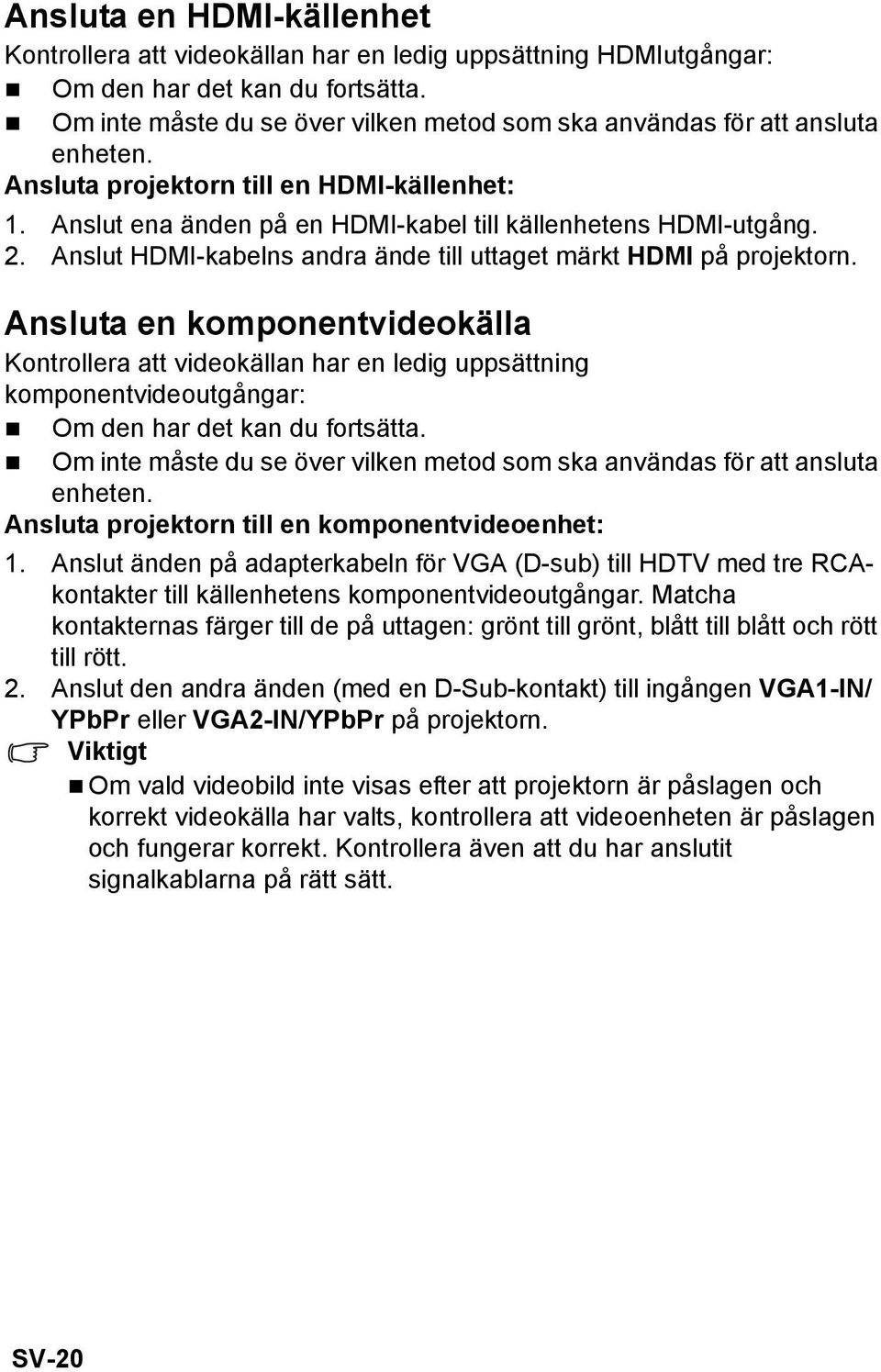

20 Ansluta en HDMI-källenhet Kontrollera att videokällan har en ledig uppsättning HDMIutgångar: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en HDMI-källenhet: 1. Anslut ena änden på en HDMI-kabel till källenhetens HDMI-utgång. 2. Anslut HDMI-kabelns andra ände till uttaget märkt HDMI på projektorn. Ansluta en komponentvideokälla Kontrollera att videokällan har en ledig uppsättning komponentvideoutgångar: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en komponentvideoenhet: 1. Anslut änden på adapterkabeln för VGA (D-sub) till HDTV med tre RCAkontakter till källenhetens komponentvideoutgångar. Matcha kontakternas färger till de på uttagen: grönt till grönt, blått till blått och rött till rött. 2. Anslut den andra änden (med en D-Sub-kontakt) till ingången VGA1-IN/ YPbPr eller VGA2-IN/YPbPr på projektorn. Viktigt Om vald videobild inte visas efter att projektorn är påslagen och korrekt videokälla har valts, kontrollera att videoenheten är påslagen och fungerar korrekt. Kontrollera även att du har anslutit signalkablarna på rätt sätt. SV-20

21 Ansluta en S-videoenhet Kontrollera att videokällan har en ledig S-videoutgång: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en S-videoenhet: 1. Anslut ena änden av en S-videokabel till S-videokontakten på videokällan. 2. Anslut S-videokabelns andra ände till projektorns S-VIDEO-uttag. Viktigt Om vald videobild inte visas efter att projektorn är påslagen och korrekt videokälla har valts, kontrollera att videoenheten är påslagen och fungerar korrekt. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Om du redan har gjort en komponentvideoanslutning mellan projektorn och S-videokällan med komponentvideokablar behöver du inte ansluta enheten med en S-videokabel eftersom det skulle utgöra en överflödig andra anslutning av sämre bildkvalitet. Se Ansluta videokällor på sidan 19 för mer information. SV-21

22 Ansluta en kompositvideokälla Kontrollera att videokällan har en ledig uppsättning kompositvideoutgångar: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en kompositvideokälla: 1. Anslut ena änden av en videokabel till kompositvideokontakten på videokällan. 2. Anslut videokabelns andra ände till uttaget VIDEO på projektorn. Viktigt Om vald videobild inte visas efter att projektorn är påslagen och korrekt videokälla har valts, kontrollera att videoenheten är påslagen och fungerar korrekt. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Du behöver bara ansluta enheten med kompositvideokablar om komponentvideo- eller S-videoanslutningar inte fanns tillgängliga. Se Ansluta videokällor på sidan 19 för mer information. SV-22

23 Hantering Slå på/stänga av projektorn Starta projektorn: 1. Anslut strömsladden och signalkabeln för kringutrustningen. 2. Tryck på för att slå på projektorn. Projektorn tar några minuter på sig för att värma upp. 3. Slå på källan (dator, DVD-spelare osv.). Projektorn upptäcker källan automatiskt. Om du har anslutit till flera källor till projektorn samtidigt, tryck på SOURCE eller Source på projektorn för att välja önskad signal eller tryck på önskad signalknapp på fjärrkontrollen. Varning Titta aldrig direkt in i linsen när lampan är tänd. Detta kan skada ögonen. Brännpunkten koncentrerar höga temperaturer. Placera inga föremål när den för att undvika eventuell brandfara. Stänga av projektorn: 1. Tryck på för att stänga av projektorlampan. Du kommer att se meddelandet AVSTÄNGNING? Tryck på strömbrytaren igen visas på skärmen. 2. Tryck på igen för att bekräfta. Kylfläkten fortsätter att arbeta för kylningscykeln. När strömindikatorn lyser med fast, blått sken har projektorn gått in i standbyläge. Om du vill slå på projektorn igen måste du vänta tills dess att den helt och hållet har avslutat sin avkylningscykel och gått in i standbyläge. I standbyläge trycker du helt enkelt på för att starta om projektorn. 3. Dra ut nätkabeln ur eluttaget och projektorn. 4. Slå inte på projektorn omedelbart efter avstängning. Varning När Snabb fortsättning är på och projektorn oavsiktligt stängs av och Snabb fortsättning väljs inom 100 sekunder, slås projektorn omedelbart på igen. När Snabb fortsättning är av och projektorn stängs av, måste användare vänta tills nedkylningen avslutats och sedan starta om projektorn. Det tar några minuter eftersom fläkten körs tills den interna temperaturen minskat till en viss nivå. SV-23

24 Justera projektorhöjd justeringsfot Projektorn är utrustad med justerbara fötter för justering av bildhöjden. Lyft eller sänk bilden genom att vrida på justeringsfoten för att fininställa höjden. Observera För att undvika att skada projektorn bör du se till att justeringsfoten är helt indragen innan projektorn placeras i transportväskan. Justera projektorns zoom och fokus Zoomring Fokusring 1. Ställ in skärpan genom att vrida på fokusringen. En stillbild rekommenderas för fokusering. 2. Ställ in bildstorleken genom att vrida zoomringen. SV-24

25 Justera storleken på den projicerade bilden Använd siffrorna och tabellen nedan för att avgöra projektionsstorleken och projektionsavstånd. Maximal zoomning Minimal zoomning Skärm Linsens mitt Vertikal förskjutning Projiceringsavstånd XGA-modell Skärmstorlek Diagonal [tum (cm)] WXGA-modell 4 : 3-skärm Projektionsavstånd [inch (m)] Bildhöjd [tum (min. zoom) (max. zoom) (cm)] Vertikal förskjutning [tum (cm)] 30 (76) 45 (1,15) 51 (1,3) 18 (46) 2,7 (7) 40 (102) 61 (1,55) 68 (1,7) 24 (61) 3,6 (9) 60 (152) 92 (2,33) 102 (2,6) 36 (91) 5,4 (14) 80 (203) 123 (3,12) 137 (3,5) 48 (122) 7,2 (18) 100 (254) 154 (3,90) 171 (4,3) 60 (152) 9,0 (23) 120 (305) 185 (4,69) 205 (5,2) 72 (183) 10,8 (27) 150 (381) 231 (5,87) 257 (6,5) 90 (229) 13,5 (34) 200 (508) 308 (7,83) 343 (8,7) 120 (305) 18,0 (46) 250 (635) 386 (9,80) 427 (10,9) 150 (381) 22,5 (57) 300 (762) 463 (11,77) 515 (13,1) 180 (457) 27,0 (69) Skärmstorlek Diagonal [tum (cm)] 4 : 3 Skärm Projektionsavstånd [tum (m)] Bildhöjd [tum (min. zoom) (max. zoom) (cm)] Vertikal förskjutning [tum (cm)] 30 (76) 37 (0,9) 46 (1,16) 16 (40) 2,4 (6) 40 (102) 49 (1,3) 61 (1,55) 21 (54) 3,2 (8) 60 (152) 74 (1,9) 92 (2,33) 32 (81) 4,8 (12) 80 (203) 100 (2,5) 123 (3,12) 42 (108) 6,4 (16) 100 (254) 125 (3,2) 154 (3,90) 53 (135) 7,9 (20) 120 (305) 150 (3,8) 185 (4,69) 64 (162) 9,5 (24) 150 (381) 187 (4,8) 231 (5,86) 79 (202) 11,9 (30) 200 (508) 250 (6,4) 308 (7,83) 106 (269) 15,9 (40) 250 (635) 313 (8,0) 385 (9,79) 132 (336) 19,9 (50) 300 (762) 376 (9,5) 463 (11,75) 159 (404) 23,8 (61) Observera Placera projektorn i ett horisontellt läge, andra positioner kan göra att värme bygg upp och skadar projektorn. Se till att det finns ett mellanrum på minst 30 cm runt projektorn. SV-25

26 Använd inte projektorn i en rökig miljö. Rökrester kan samlas på viktiga delar och skada projektorn eller dess prestanda. Rådfråga din återförsäljare för särskilda installationer såsom hängande från taket. SV-26

27 Använda menyerna Projektorn har flerspråkiga skärmmenyer som gör det möjligt för dig att göra bildjusteringar och ändra ett stort antal inställningar. Hur den används 1. Tryck på MENU på projektorn eller Menu på fjärrkontrollen för att öppna OSD-menyn. 2. När OSD visas använd / för att välja en funktion i huvudmenyn. 3. När du har valt önskad huvudmenypost, tryck på för att öppna undermenyn för funktionsinställning. 4. Använd / för att välja post och justera inställningarna med /. 5. Tryck på MENU på projektorn eller Menu på fjärrkontrollen och skärmen återgår till huvudmenyn. 6. Avsluta OSD genom att trycka på MENU på projektorn eller Menu på fjärrkontrollen igen. OSD-menyn stängs och projektorn sparar automatiskt de nya inställningarna. SV-27

28 SV-28

29 Bild Lljusstyrka Gör bilden ljusare eller mörkare. Kontrast Ställer in skillnaden mellan ljusa och mörka partier. Färginställningar Justerar färgtemperaturen. Vid högre temperatur ser skärmen kallare ut, vid lägre temperaturer ser skärmen varmare ut. Om du väljer Användare går det att ändra intensiteten hos var och en av de tre färgerna (röd, grön, blå) för att anpassa färgtemperaturen. Keystone Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Zoom Zooma in och ut på bilder. Bildkvot Använd denna funktion för att välja bildförhållande. För XGA-modeller: Källa 480i/p 576i/p 1080i/p 720p DATOR 4:3 1024x768 mitt 16:9-I 1024x576 mitt 16: 9-II 1024x614 mitt (visa 1024x768). Ursprunglig Visar den ursprungliga bilden utan skalning. Auto (standard) Väljer automatiskt lämpligt visningsformat. För WXGA-modeller: SV-29

30 16:9 eller 16:10 beroende på inställningen Skärmtyp. 16:10-skärm 16 : 10- skärm 480i/p 576i/p 1080i/p 720p DATOR 4:3 1066x800 mitt 16: x800 mitt LBX 1280x960 mitt, hämta sedan den centrala 1280x800-bilden för visning. Visar den ursprungliga bilden utan skalning. Ursprunglig 1:1-mappning centrerad 1:1-mappning x720 x 800-skärm Centrerad 1:1-mappning centrerad Auto (standard) Väljer automatiskt lämpligt visningsformat. 16:9-skärm 16 : 9- skärm 480i/p 576i/p 1080i/p 720p DATOR 4:3 960x720 mitt 16:9 1280x720 mitt LBX 1280x960 mitt, hämta sedan den centrala 1280x720-bilden för visning. Visar den ursprungliga bilden utan skalning. Ursprunglig Auto (standard) Väljer automatiskt lämpligt visningsformat. Bild Det finns många fabriksinställda funktioner för olika typer av bilder. Presentation: För dator eller bärbar dator. Ljusstark: För ljus omgivning. Film: För hemmabio. srgb: För standard datorfärg. Personlig: Spara anpassade inställningar. Svart bräde: För projicering på svart tavla. Klassrum: För projicering i klassrum. BrilliantColor Justerar värdet på BrilliantColor för att utöka exponeringsområdet och skärper detaljerna för bilder utan kornighet. Gamma Påverka presentationen av mörka avsnitt. Med högre gammavärde kommer mörka avsnitt att se ljusare ut. Observera Med Economic Standby (Ekonomiläge) (<1 W), inaktiveras VGA och ljudkretsen i standbyläge. SV-30 1:1-mappning centrerad 1:1-mappning 1280 x 720-skärm 1280x720 Centrerad 1:1-mappning centrerad

31 Signal Frekvens Justerar timingen hos projektorn i förhållande till datorn. Fas Justerar fasen hos projektorn i förhållande till datorn. H. Position Justerar bilden åt vänster eller höger inom projektionsområdet. V.Position Justerar bilden åt upp eller ned inom projektionsområdet. SV-31

32 Videobild Färg justera en videobild från svart och vit till helt mättade färger. Skärpa skärp eller mjuka upp bilden. Färgton ändra färgtonen mot röd eller grön. Ljud Volym Justerar volymen. Tyst Stänger tillfälligt av ljudet. Inbyggd högtalare Använd projektorns inbyggda högtalare. SV-32

33 Inställning Menyposition Välj menyplacering på visningsskärmen. Projektion Justera bilden för att matcha projektorns riktning. Upprätt eller upp och ned, framför eller bakom skärmen. Invertera eller omvänd bilden därefter. Skärmtyp (endast för WXGA-modellen) Välj mellan skärmtyp 16:10 eller 16:9. Färgområde Välj en lämplig färgmatristyp RGB,YUV. Lamptimmar Visar lampans driftstid (i timmar). Återställning av lamptimmar Återställ lamptimmarna till 0 timmar. Säkerhet Slå på projektorn med eller utan lösenord. När lösenordsfunktionen är tillagd kommer bildprojicering att kräva att ett förinställt lösenord anges när projektorn slås på. Standardkoden är höger-vänster-ned-upp (första gången). Strömläge (standby) Ställ in om VGA OUT-funktionen ska fungera när projketorn är i standbyläge (avstängd men ansluten till en strömkälla). Ekonomiläge: VGA OUT-funktionen fungerar inte när projektorn är i standbyläge. SV-33

34 Aktivt läge: VGA OUT-funktionen och AUDIO OUT-funktionen fungerar när projektorn är i standbyläge. Auto. Avstängning Ställ in nedräkningstimerns intervall. Nedräkningstimern startar när ingen signal skickas till projektorn. Sedan stänger projektorn automatiskt av då nedräkningen är slutförd (i minuter). Snabb fortsättning Om projektorn oavsiktligt stängs av gör den här funktionen det möjligt att omedelbart slå på den igen inom 100 sekunder utan ström. Signallås På: Projektorn söker efter angiven anslutningsport. Av: Projektorn börjar söka efter andra om aktuell signal förloras. Inställning ljusstyrka Ljusstark: Välj Ljus för att öka ljusstyrkan. Eco.: Välj Eco för att dämpa projektorlampan och minska energiförbrukningen och förläng lampans livslängd med upp till 120 %. Eco + : Välj Eco + för att dämpa projektorlampan som automatiskt upptäcker innehållets ljusstyrkenivå och minska lampans effektförbrukning (upp till 70 procent) under inaktiva perioder. Förstärkt kylning Använd denna funktion för att låta fläktarna arbeta med full hastighet kontinuerligt för att uppnå ordentligt kylning av projektorn på hög höjd. OD-timeout Nedräkningen för varaktigheten för visningen av OSD-menyn startar (vid tomgång på sekunden). Dold textning Aktivera eller inaktivera dold textning genom att välja CC1, CC2 eller Av. Projektor-ID ID-definitionen ställs in med menyn (område 0-99) och gör det möjligt att styra en enskild projektor med RS232. Nätverk Konfigurera LAN-inställningarna. Nätverkstillstånd: visa nätverkets anslutningsstatus. DHCP: Detta protokoll tilldelar automatiskt IP-adress till nätverksanslutna enheter. På: Tilldela projektorn en IP-adress automatiskt från en extern DHCP-server. Av: Tilldela en IP-adress manuellt. IP-adress: Välj en IP-adress. Subnetmask: Välj subnetmasknummer. SV-34

35 Gateway: Välj standard-gateway för nätverket anslutet till projektorn. DNS: Välj DNS-nummer. Verkställ: Tryck på och välj sedan Ja för att verkställa valet. Trådlös Denna inställning gäller endast den trådlösa modulen. Trådlöst fungerar endast med VGA 1-anslutningen. 3D-läge På: Aktivera funktionen 3D-läge. Av: Inaktivera funktionen 3D-läge. När 3D-synk är inställd på På, måste ingångskällans en mottagarens inställningar vara följande: 1. För ingångskällan S-VIDEO och VIDEO måste signaltypen vara NTSC (60). 2. För ingångskälla från dator är kraven på maksinvara och programvara operativsystemet Windows 7, program för 3D-video och professionell 3Dvideouppspelning. Datorns utgångsfrekvens ska vara 120 Hz och grafikkortet bättre än NVIDIA D Synk. Invert På: invertera vänster och höger bildinnehåll. Av: standard bildinnehåll. SV-35

36 Språk Välj språk som skall användas av skärmmenyn. Fabriksstandard Återställer inställningarna till standard från fabrik. SV-36

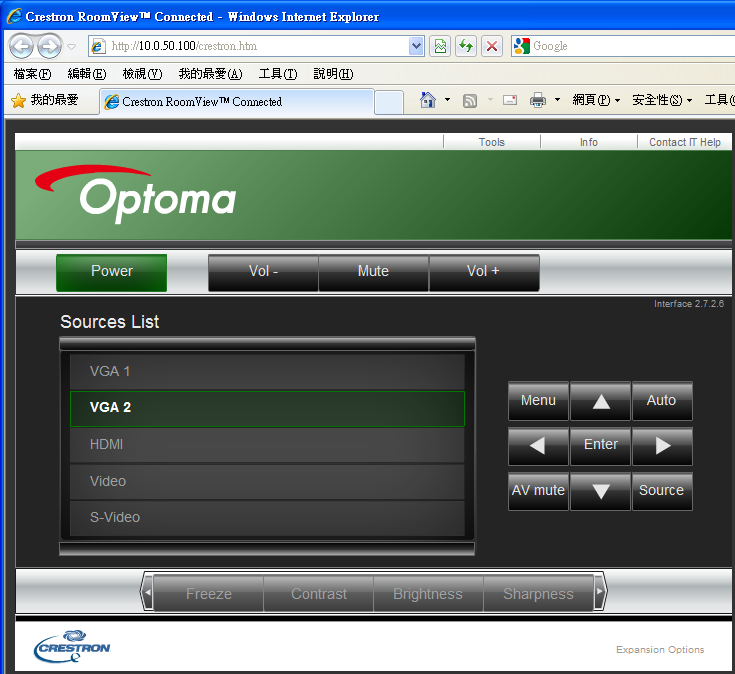

37 Styr projektorn från en webbläsare 1. Aktivera DHCP så att DHCP-server tilldelar en IP automatiskt eller ange nätverksinformationen manuellt. 2. Välj sedan Verkställ och tryck på -knappen för att slutföra konfigurationen. 3. Öppna webbläsaren och skriv in projektorns IP-adress som visas på skärmen OSD LAN. Följande webbsida visas: Används projektorns IP-adress går det inte att länka till tjänstservern. SV-37

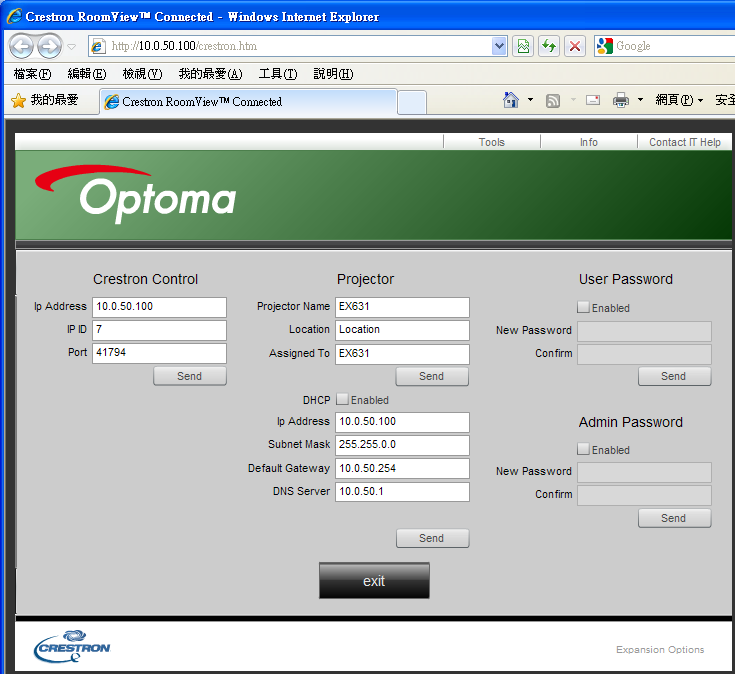

38 4. Crestron control-inställningarna finns på fliken [verktyg] (se bilden). Observera att varje fält endast får innehålla ett begränsat antal tecken, enligt tabellen nedan (inklusive mellanslag och annan interpunktion): Kategori Post Längd (tecken) IP-adress 15 Crestron Control IP ID 2 Port 5 Projektornnamn 10 Projektor Placering 9 Tilldela till 9 DHCP (aktiverat) (Inte tillämpligt) IP-adress 15 Nätverkskonfiguration Subnetmask 15 Standard-gateway 15 DNS-server 15 Aktiverat (Inte tillämpligt) Användarlistan Nytt lösenord 15 Bekräfta 15 Aktiverat (Inte tillämpligt) Administratörslösenord Nytt lösenord 15 Bekräfta 15 SV-38

39 Anslut datorn till projektorn 1. Hämta en IP-adress ( ) från projektorns LAN-funktion. 2. Välj Verkställ och tryck på returtangenten eller tryck på MENU för att avsluta. 3. Öppna Nätverksanslutningar genom att klicka på Start, Kontrollpanelen och klicka på Nätverks- och Internetinställningar och klicka sedan på Nätverksanslutningar. Klicka på anslutningen du vill konfigurera och klicka sedan på Ändra inställningar för anslutningen under Nätverksaktiviteter. 4. Klicka på Internet-protokoll (TCP/IP) under Den här anslutningen använder följande objekt på fliken Allmänt och klicka sedan på Egenskaper. SV-39

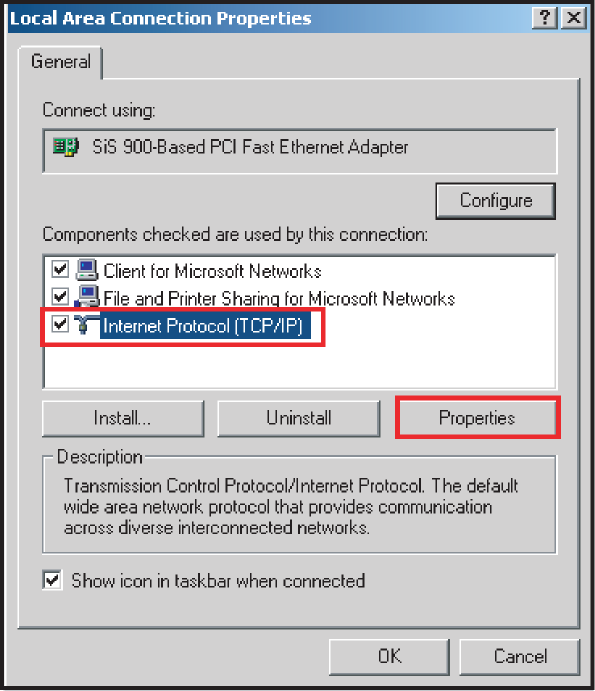

40 5. Klicka på Använd följande IP-adress och skriv in enligt nedan: IP-adress: Subnetmask: Standard-gateway: Öppna Internet-alternativ genom att klicka på webbläsaren IE, klicka på Internet-alternativ, klicka på fliken Anslutningar och klicka på LANinställningar... SV-40

41 7. Dialogrutan Inställningar för lokalt nätverk (LAN), avmarkera kryssrutan Använd en proxyserver för nätverket i området Proxyserver och klicka sedan två gånger på OK. 8. Öppna IE och skriv in IP-adressen i adressfältet och tryck på retur. Verktyget Crestron RoomView Control Crestron RoomView TM är en central övervakningsstation för 250+ styrsystem på ett Ethernet-nätverk (fler är möjliga, antalet beror på kombinationen IP ID och IP-adress). Crestron RoomView övervakar varje projektor, inklusive projektorns onlinestatus, systemets effekt, lamptid, nätverksinställningar och maskinvarufel och eventuell anpassad övervakning definierad av administratören. Administratören kan lägga till, ta bort och redigera information, kontaktinformation och händelser för alla användare som automatiskt loggas av programmet. 1. Huvudskärm Crestron RoomView stöd för funktioner beror på modellen. SV-41

42 2. Redigera rum 3. Redigera attribut SV-42

43 4. Redigera händelse Besök och för ytterligare information. SV-43

44 Bilaga Byta lampa Ljusstyrkan hos lampan kommer successivt att försämras och risken för att lampan går sönder ökar ju längre som projektorn används. Vi rekommenderar att lampan byts innan varningsmeddelandet visas. Försök inte att byta lampan själv. Kontakta kvalificerad servicepersonal för byte av lampan. Observera Lampan är extremt het direkt efter att projektorn slagits på. Om du vidrör lampan kan du bränna dina fingrar. Vid byta av lampan vänta minst 45 minuter tills lampan svalnat. Vidrör aldrig lampglaset. Glödlampan kan explodera vid felaktig hantering, inklusive om glödlampan eller lampglaset vidrörs. Lampans livslängd kan variera mellan olika lampor och i vilken miljö den används. Det finns ingen garanti för samma livslängd för olika lampor. Vissa lampor kan var felaktiga eller sluta fungera efter en kortare tid än andra liknande lampor. En lampa kan explodera på grund av vibrationer, stötar eller nedbrytning som resultat av antalet använda timmar när dess livslängd närmar sig slutet. Risken för explosion kan skilja sig åt beroende på miljön eller förhållandet som projektorn och lampan används i. Använd skyddshandskar och skyddsglasögon när lampan sätt dit eller tas bort. Snabba påslagningar och avstängningar kommer att skada lampan och minska dess livslängd. Vänta minst 5 minuter innan projektorn slås på igen efter att den slagits av. Använd inte lampan i omedelbar närhet till papper, kläder eller andra brännbara material och täck heller inte över den med sådant material. Använd inte lampan i en atmosfär som innehåller lättantändliga substanser såsom thinner. Ventilera området eller rummet när lampan används i en syrerik atmosfär (i luften). Om ozon inandas kan det resultera i huvudvärk, illamående, yrsel och andra symptom. Organiskt kvicksilver finns inuti lampan. Om lampan brister kommer kvicksilvret inuti lampan att exponeras. Lämna omedelbart området om lampan spricker medan den används och ventilera området i minst 30 minuter för att undvika att kvicksilverångorna inandas. Dessa kan vara farliga för människors hälsa. SV-44

45 1. Stäng av projektorn. 2. Om projektorn är monterad i en takmontering, ta bort den 3. Koppla ifrån strömsladden. 4. Ta bort skruven på lampskyddets sida Ta bort skyddet Lossa lampmodulens skruvar Lyft handtaget och lyft ut modulen Sätt in den nya lampmodulen i projektorn och dra åt skruvarna. 9. Sätt tillbaka lamplocket och dra åt skruvarna. 10. Starta projektorn. Om lampan inte tänds efter uppvärmningsperioden, försök att installera om lampan. 11. Återställ lamptimmarna. Se menyn Inställningar > Återställning av lamptimmar Observera Kassera använda batterier enligt lokala bestämmelser. Se till att skruvarna är åtdragna ordentligt. Skruvar som inte är helt åtdragna kan orsaka skador eller olyckor. Eftersom lampan är tillverkad av glas får inte enheten tappas och glaset får inte repas. Återanvänd inte gamla lampor. Detta kan orsaka att lampan exploderar. Se till att stänga av projektorn och dra ur strömsladden innan du byter lampan. Använd inte projektorn med lamplocket borttaget. SV-45

46 Takmontering 1. Förhindra skada på projektorn genom att använda Optoma takmontering. 2. Om du vill använda en annan takmonteringssats, kontrollera att skruvarna som fäster projektorn uppfyller följande specifikationer: Skruvtyp: M4*3 Maximal skruvlängd: 8mm Minsta skruvlängd: 6mm 278,32 29,.70 73,00 54,00 120,00 139,00 38,50 231,50 57,94 61,70 210,70 12,70 Lins Enhet: mm Observera Observera att garantin inte täcker skador som orsakas av felaktig installation. Varning 1.Om du köper takmontering från ett annat företag måste du använda rätt skruvlängd. Skruverna varierar beroende på monteringsplattans tjocklek. 2.Ha minst 10 cm mellanrum mellan taket och projektorns undersida. 3.Undvik att installera projektorn nära en värmekälla. SV-46

47 Kompatibilitetslägen Dator: Läge Upplösning H-Synk [khz] V-Synk (Hz) 640 x , x , x , x , x ,9 85,1 720 x , x , x x , VGA 640 x ,9 72,8 37, , ,2 56,3 37,9 60,3 46,9 75 SVGA 800 x ,1 72, ,7 85,1 832 x x x x , ,5 70,1 XGA 1024 x , , x x HD x HD x HD x HD x SV-47

48 47,4 60 WXGA 1280 x WXGA x SXGA 1280 x SXGA 1280 x , x x , SXGA x UXGA 1600 x HDTV 1920 x , x , x 1080i x 1080i x 1080p x 1080p x 1080p x 1080p x 1080p x x 720p x 720p - 60 SDTV 720 x , x 576i x 576p x , x 480i x 480p - 60 Video: NTSC PAL SECAM Komponent SDTV HDTV NTSC M/J, 3,58 MHz, 4,43 MHz PAL B/D/G/H/I/M/N, 4,43 MHz SECAM B/D/G/K/K1/L, 4,25/4,4 MHz 480i/p, 576i/p, 720p (50/60 Hz), 1080i (50/60 Hz) 1080P (24/25/30/50/60 Hz) 480i/p, 576i/p 720p (50/60 Hz), 1080i (50/60 Hz), 1080P (24/25/30/50/60Hz) SV-48

49 Lista med RS232-kommandon och protokollfunktioner RS232 stiftplacering D-Sub 9 stift 1 1 CD 2 RXD 3 TXD 4 DTR 5 GND 6 DSR 7 RTS 8 CTS 9 RI Ledningslista C1 FÄRG C2 1 Svart 1 2 Brun 2 3 Röd 3 4 Orange 4 5 Gul 5 6 Grön 6 7 Blå 7 8 Lila 8 9 Vit 9 SKAL DW SKAL SV-49

50 Lista med RS232 protokollfunktioner Datahastighet: 9600 Databitar: 8 Paritet: Ingen Stoppbitar 1 Flödeskontroll: Ingen Observera Ett <CR> efter alla ASCII-kommandon. 0D är HEX-kod för <CR> i ASCII-kod.. UART16550 FIFO: Avaktivera Projektorsvar (godkänd): P Projektorsvar (fel): F XX=01-99, projektor-id, XX=00 för alla projektorer SEND to projector 232 ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~abcd 7E a 0D Power ON with Password a, b, c, and d belong to{1,2,3,4} (Password only support Up/Down/Left/Right) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX12 1 7E D Direct Source Commands HDMI ~XX12 5 7E D VGA 1 ~XX12 6 7E D VGA 2 ~XX12 8 7E D VGA 1 Component ~XX12 9 7E D S-Video ~XX E D Video ~XX E D VGA 2 Component ~XX20 0 7E D Display Mode None ~XX20 1 7E D Presentation ~XX20 2 7E D Bright ~XX20 3 7E D Movie ~XX20 4 7E D srgb ~XX20 5 7E D User ~XX20 7 7E D Blackboard ~XX20 8 7E D Classroom ~XX21 n 7E a 0D Brightness n = 0 (a=30) ~ 100 (a= ) ~XX22 n 7E a 0D Contrast n = 0 (a=30) ~ 100 (a= ) ~XX23 n 7E a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31) ~XX24 n 7E a 0D Color Settings Red Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX25 n 7E a 0D Green Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX26 n 7E a 0D Blue Gain n = 0 (a=2d 35 30) ~ 100 (a=35 30) ~XX34 n 7E a 0D BrilliantColor n = 0 (a=30) ~ 10 (a=31 30) ~XX35 1 7E D Gamma 0 ~XX35 2 7E D 1 ~XX35 3 7E D 2 ~XX35 4 7E D 3 ~XX36 1 7E D Color Temp. Warm ~XX36 2 7E D Medium ~XX36 3 7E D Cold ~XX37 2 7E D Color Space RGB ~XX37 3 7E D YUV ~XX45 n 7E a 0D Color (Saturation) n = 0 (a=30) ~ 100 (a= ) ~XX44 n 7E a 0D Tint n = 0 (a=30) ~ 100 (a= ) ~XX60 1 7E D Aspect Ratio 4:3 ~XX60 2 7E D 16:9-l(XGA) ~XX60 3 7E D 16:9-ll (XGA)/16:9 or 16:10 ( WXGA) SV-50

51 ~XX60 5 7E D LBX (WXGA) ~XX60 6 7E D Native ~XX60 7 7E D Auto ~XX62 n 7E a 0D Zoom n = -5 (a=2d 35) ~ 5 (a=35) ~XX66 n 7E a 0D V Keystone n = -40 (a=2d 33 30) ~ 40 (a=34 30) ~XX E D 3D Mode DLP-Link ~XX E D 3D Mode Off ~XX E D 3D Sync Invert On ~XX E D 3D Sync Invert Off ~XX70 1 7E D Language English ~XX70 2 7E D German ~XX70 3 7E D French ~XX70 4 7E D Italian ~XX70 5 7E D Spanish ~XX70 6 7E D Portuguese ~XX70 7 7E D Polish ~XX70 8 7E D Dutch ~XX70 9 7E D Swedish ~XX E D Norwegian/Danish ~XX E D Finnish ~XX E D Greek ~XX E D Traditional Chinese ~XX E D Simplified Chinese ~XX E D Japanese ~XX E D Korean ~XX E D Russian ~XX E D Hungarian ~XX E D Czech ~XX E D Arabic ~XX E D Thai ~XX E D Turkish ~XX E D Farsi ~XX E D Vietnamese ~XX E D Indonesian ~XX E D Romanian ~XX71 1 7E D Projection Front-Desktop ~XX71 2 7E D Rear-Desktop ~XX71 3 7E D Front-Ceiling ~XX71 4 7E D Rear-Ceiling ~XX72 1 7E D Menu Location Top Left ~XX72 2 7E D Top Right ~XX72 3 7E D Centre ~XX72 4 7E D Bottom Left ~XX72 5 7E D Bottom Right ~XX90 1 7E D Screen Type (WXGA only) 16:10 ~XX90 0 7E D 16:9 ~XX73 n 7E a 0D Signal Frequency n = -5 (a=2d 35 30) ~ 5 (a=35 30) By signal ~XX74 n 7E a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal ~XX75 n 7E a 0D H. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX76 n 7E a 0D V. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX78 1 7E D Security Settings Enable ~XX78 0 7E D Disable(0/2 for backward compatible) ~XX80 1 7E D Mute On ~XX80 0 7E D Off (0/2 for backward compatible) ~XX81 n 7E a 0D Volume n = 0 (a=30) ~ 10 (a=32 30) ~XX88 0 7E D Closed Captioning Off ~XX88 1 7E D cc1 ~XX88 2 7E D cc2 ~XX E D Source Lock On ~XX E D Off (0/2 for backward compatible) ~XX E D Next Source ~XX E D High Altitude On ~XX E D Off (0/2 for backward compatible) ~XX106 n 7E a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a= ) ~XX E D Power mode (Standby) Active ~XX E D Power mode (Standby) Eco (0/2 for backward compatible) ~XX E D Quick Resume On ~XX E D Quick Resume Off(0/2 for backward compatible) ~XX E D Brightness Mode Bright SV-51

52 ~XX E D Eco (0/2 for backward compatible) ~XX E D Eco + ~XX E D Lamp Reset Yes ~XX E D No (0/2 for backward compatible) ~XX E D Reset Yes ~XX99 1 7E D RS232 Alert Reset Reset System Alert SEND to emulate Remote ~XX E D Power ~XX E D Remote Mouse Up ~XX E D Remote Mouse Left ~XX E D Remote Mouse Enter ~XX E D Remote Mouse Right ~XX E D Remote Mouse Down ~XX E D Mouse Left Click ~XX E D Mouse Right Click ~XX E D Up/Page + ~XX E D Left/Source ~XX E D Enter (for projection MENU) ~XX E D Right/Re-SYNC ~XX E D Down/Page - ~XX E D Keystone + ~XX E D Keystone - ~XX E D Volume - ~XX E D Volume + ~XX E D Brightness (1) ~XX E D Menu (2) ~XX E D 3D (3) ~XX E D HDMI (4) ~XX E D Freeze (5) ~XX E D AV Mute (6) ~XX E D S-Video (7) ~XX E D VGA1/2 toggle (8) ~XX E D Video (9) ~XX E D Switch to USB mouse SEND from projector automatically 232 ASCII Code HEX Code Function Projector Return Description when Standby/Warming/Cooling/Out of Range/Lamp fail/ INFOn n : 0/1/2/3/4/6/7/8/9 = Standby/Warming/ Cooling/Out of Range/Lamp fail/ Fan Lock/Over Temperature/Lamp Hours Running Out/Cover Open Fan Lock/Over Temperature/Lamp Hours Running Out/Cover Open READ from projector 232 ASCII Code HEX Code Function Projector Return Description ~XX E D Input Source Commands OKn n : 0/1/2/3/4/5 = None/VGA1/VGA2/S-Video/ Video/HDMI ~XX E D Sofware Version OKdddd dddd: FW version ~XX E D Display Mode OKn n : 0/1/2/3/4/5/7/8/9/None/Presentation/Bright/ Movie/sRGB/User/Blackboard/Classroom/3D ~XX E D Power State OKn n : 0/1 = Off/On ~XX E D Brightness OKn ~XX E D Contrast OKn ~XX E D Aspect Ratio OKn (XGA) n: 0/1/2/3/4 = 4:3/16:9-I/16:9-II/Native/AUTO (WXGA) n: 0/1/2/3/4 = 4:3/16:9 or 16:10 */LBX/ Native/AUTO *16:9 or 16:10 depend on Screen Type setting ~XX E D Color Temperature OKn n: 0/1/2=Warm/Medium/Cold ~XX E D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/ Rear-Desktop/ Front-Ceiling/ Rear-Ceiling ~XX E D Information OKabbbbccdddde a : 0/1 = Off/On bbbb: LampHour c: source 00/01/02/03/04/05 = None/VGA1/ VGA2/S-Video/Video/HDMI dddd: FW version e : Display mode 0/1/2/3/4/5/7/8/9 None/Presentation/Bright/Movie/sRGB/User/ Blackboard/Classroom/3D ~XX E D Model name OKn n:17/18 =XGA model/wxga model ~XX E D Lamp Hours OKbbbb bbbb: LampHour ~XX E D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours SV-52

53 Felsökning Se symptom och åtgärder som listas nedan innan projektorn skickas för reparation. Om problemet kvarstår, kontakta din lokala återförsäljare eller servicecenter. Se även "LED indikatormeddelanden". Startproblem Om inte lampan tänds: Kontrollera att nätkabeln är ordentligt ansluten till projektorn och att den andra änden är ansluten till ett strömförande vägguttag. Tryck på strömknappen igen. Ta ut nätkabeln och vänta en kort stund, sätt sedan in den igen och tryck på strömbrytaren. Bildproblem Om sökningen efter källa visas: Tryck på SOURCE på projektorn eller Source på fjärrkontrollen för att välja en aktiv ingångskälla. Se till att den externa källan är påslagen och ansluten. För en datoranslutning se till att din bärbara dators externa videoport är påslagen. Se datorns bruksanvisning. Om bilden är ur fokus: När skärmmenyn visas justera fokusringen. (Bildstorleken bör inte ändras, om den gör det justerar du zoomen och inte fokus.) Kontrollera projektionslinsen om den behöver rengöras. Om bilden fladdrar eller är instabil för en datoranslutning: Tryck på MENU på projektorn Menu på fjärrkontrollen, gå till Signal och justera Frekvens eller Tracking. Fjärrkontrollsproblem Om fjärrkontrollen inte fungerar: Kontrollera att inget blockerar fjärrkontrollens mottagare på framsidan av projektorn. Använd fjärrkontrollen inom det effektiva området. Rikta fjärrkontrollen mot skärmen eller mot projektorns framsida. Flytta fjärrkontrollen så att den är mer direkt framför projektorn och inte så långt åt sidan. SV-53
