Dual Alarm Link Management (DALM)

Transkript

1 InstallDALM5000MC_SE_r2.doc, DALM5000 SW => Dual Alarm Link Management (DALM) DALM MC Modemklient GPRS (TCP/IP) Internet (TCP/IP) DALM5000 Bosch, GE, DSC, Honeywell etc. DALM Modem Client Installations- och användaranvisning

2 INNEHÅLL DOKUMENTINFORMATION... 3 Historik... 3 Up- och downloading med DALM MC <-> DALM Installation av programmeringskabeln... 4 Programmering av DALM MC... 5 Anslutning av DALM MC som modem mot PC... 9 DALM MC - Fjärranslutningsalternativ

3 DOKUMENTINFORMATION Historik Revision Kommentar Ändrad av / datum 1 Första version AJ/ Information om APN + Galaxy AJ/ Galaxy fjärrservicemjukvara namngiven AJ/

4 Up- och downloading med DALM MC <-> DALM5000 Förutom konvertering av analoga larmbesked till IP, SMS eller möjliggör DALM5000 också transparent up- och downloading till/från ansluten uppringare med hjälp av tillverkarens egen fjärrprogrammeringsmjukvara. DALM5000 rev är verifierad för fjärrkonfiguration av Bosch 72xx och 74xx Series (mjukvara: Bosch RPS), DSC:s Power Series (mjukvara: DLS) samt GE:s NX Series (mjukvara: DL900). DALM5000 rev och framåt stödjer även Honeywell Galaxy (mjukvara: Remote Servicing Suite, ver 1.50). OBS: Även DALM MC måste i fallet Galaxy vara av revision eller senare. Fler uppringare adderas efter hand. För aktuell lista över kompatibla system, kontakta Dualtech. Fjärrkonfiguration av analog uppringare utförs genom att det modem som normalt används för kontakt via fasta telelinjen ersätts med en DALM MC modemklient. DALM MC ansluts till USB-port på programmeringsdatorn med hjälp av bipackad specialkabel och uppfattas av PC:n som ett standardmodem. Enheten ansluts därefter till lokalt nätverk om sådant finns och förses med SIM-kort för att möjliggöra SMS och GPRS. I enheten programmeras en parameter Modem IP med IP-adress för uppkoppling (se avsnitt DALM MC fjärranslutningsalternativ) mot den DALM5000 som sitter ute i anläggningen. Installation av programmeringskabeln Ladda ner drivrutiner för kabeln från med inloggning som användare: downloads lösenord: x3ggvpvzuu Drivrutinerna finns under TS100/Pgmcable/Drivers. Ladda ner och packa upp filen CDM WHQL Certified i valfri mapp på datorn. Anslut programmeringskabeln till en USB-port på datorn. Kabeln kommer installeras av Windows i två steg: först själva kabeln och därefter en virtuell COM-port som kan användas för kommunikation: 1. Windows meddelar att ny hårdvara hittats och föreslår att drivrutiner installeras. Svara nej på frågan om Windows skall söka drivrutiner på Internet och dirigera istället Windows till den mapp som drivrutinerna packats upp i. 2. Efter installation av drivrutinerna för kabeln kommer Windows återigen meddela att ny hårdvara hittats (virtuella COM-porten). Dirigera till samma mapp igen och vänta tills Windows installerat drivrutinerna för COM-porten. 3. Starta Kontrollpanelen i PC:n och dubbelklicka på System. Välj Maskinvara och starta Enhetshanteraren. Dubbelklicka på Portar (COM&LPT). Här skall nu finnas en USB Serial Port med ett portnummer angivet (ex COM4). 4

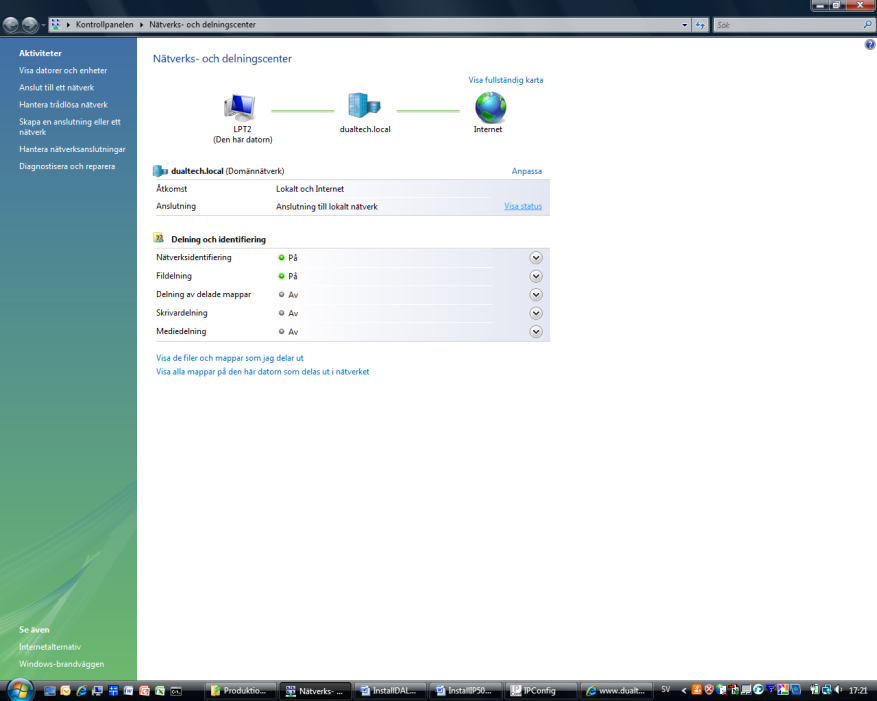

5 Programmering av DALM MC DALM MC programmeras med hjälp av Dualtech IPConfig, d.v.s. samma mjukvara som används vid systemprogrammering av DALM5000. IPConfig hämtas på samma sätt som drivrutinerna för kabeln från med inloggning som användare: downloads lösenord: x3ggvpvzuu Mjukvaran IPConfig finns under IPConfig Programming Tool IP100 from rev and IP500 from rev IPConfig_0.9.1r2.zip. Spara och packa upp filen på valfri plats i datorn. Dubbelklicka sedan på filen install.exe och följ därefter instruktionerna på skärmen. 1. Anslut matningsspänning VDC till DALM MC, SUPPLY INPUT. Var noga med polariteten, d.v.s. att plus och minus hamnar på rätt plats. 2. Anslut en standard korsad nätverkskabel (kan fungera även med en rak kabel beroende på datorns ålder) mellan datorns nätverksuttag och jacket på DALM MC. 3. Ställ om datorns nätverksadress till genom att öppna Nätverks- och delningscenter eller motsvarande beroende på operativsystem, gå vidare in på Visa status följt av Egenskaper, 5

6 Dubbelklicka på Internet protocol version 4 (eller bara t.ex. TCP/IP protocol beroende på operativsystem), Bocka i Använd följande IP-adress och ange samt nätmask Nu har datorn försetts med samma subnät och nätmask som DALM MC och datorn kan nu kommunicera med kortet via den anslutna nätverkskabeln. 6

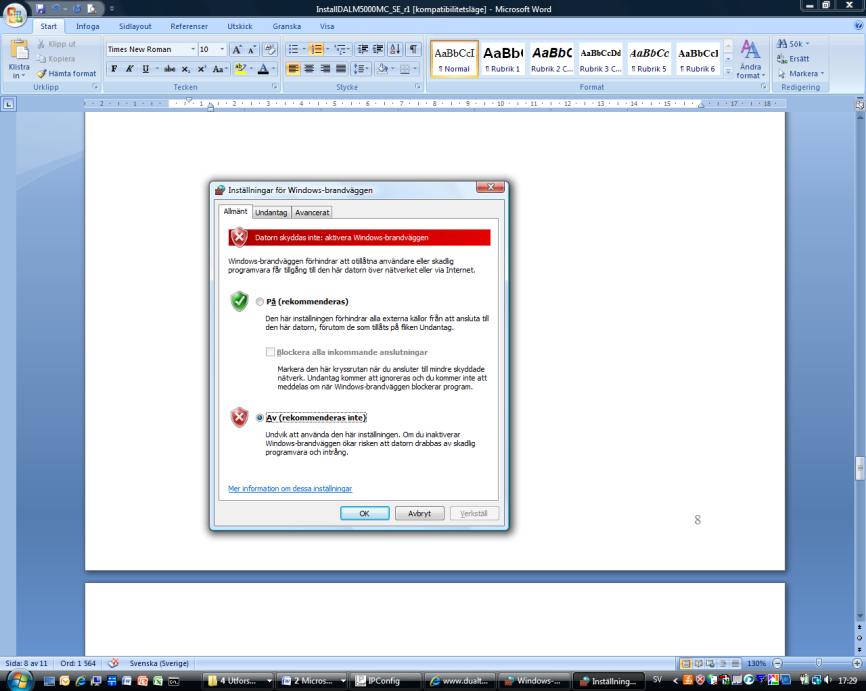

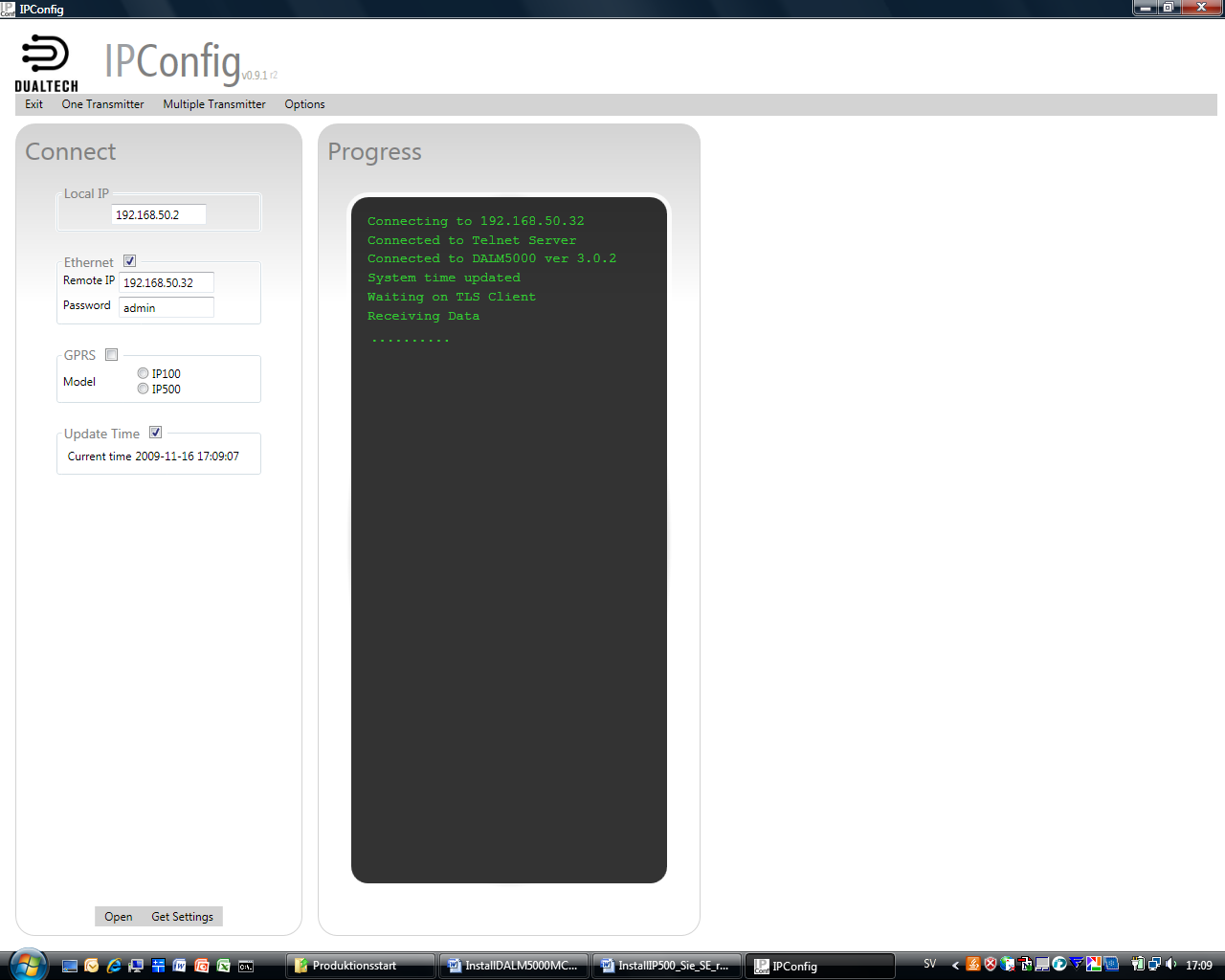

7 4. Se till att Windows brandvägg är avstängd i datorn genom att gå in i Kontrollpanelen Windows brandvägg och slå av den. 5. Starta IPConfig genom att dubbelklicka på genvägen på datorns skrivbord. IPConfig hämtar själv upp datorns egen IP-adress och fyller i den i fältet Local IP. I Fältet Remote IP, fyll i DALM MC:s IPadress, vid leverans , och klicka därefter Get settings. 6. IPConfig kontaktar DALM MC och begär att DALM MC skall koppla tillbaka till IPConfig via en säker länk. DALM MC kopplar upp sig mot IPConfig (därav måste brandväggen vara avstängd) och levererar samtliga inställningar. 7

8 När samtliga inställningar tagits emot kan de enkelt redigeras i vänster kolumn varefter de skickas tillbaka till DALM MC igen genom knappen Upload. Ethernet IPAddress: Här sätts den IP-adress som DALM MC skall ha i det lokala nätverket den ansluts till. Default Gateway: IP-adress till default gateway i det lokala nätverk DALM MC ansluts till Subnet mask: Nätmask i det lokala nätverk DALM MC ansluts till DNS Server: Utelämnas SMTP Server: Utelämnas GPRS SIM PIN: Om SIM-kort placerats i enheten och är skyddat med PIN-kod anges koden här. Annars, om kontroll av PIN-kod är avstängd i SIM-kortet, lämnas detta fält tomt. APN Access Point Name. Varierar beroende på teleoperatör men måste alltid anges. Telia: online.telia.se Telenor: internet.telenor.se eller public.telenor.se beroende på abonnemangstyp Tele2: internet.tele2.se Up- /downloading Dialer: Ange vilket fabrikat av fjärruppgraderingsmjukvara som används. Modem IP: Här sätts adress till DALM5000. Hur denna parameter programmeras kan variera från fall till fall. Se avsnitt: DALM MC fjärranslutningsalternativ 7. När programmeringen är klar (hur enheten programmeras beror av hur den skall användas, se avsnitt DALM MC - fjärranslutningsalternativ), avlägsnas nätverkskabeln mellan DALM MC och PC:n varefter DALM MC kan anslutas som modem mot PC:n. 8

9 Anslutning av DALM MC som modem mot PC Svart ledare Kabeln ansluts mellan DALM MC, stiftlist J7 enligt figur och valfri USB-port på PC:n. Den svarta ledaren i kabelns hylslist skall placeras närmast kretskortskanten. När kabeln anslutits, starta fjärruppgraderingsmjukvaran i PC:n, d.v.s. t.ex. Bosch RPS, ange COM-port motsvarande kabelns och lägg upp mottagarnummer enligt alternativ 1 alternativ 3 på nästföljande sidor. Om du är osäker på vilket COM-nummer som kabeln fått vid installationen kan detta kontrolleras via Kontrollpanelen, System, Enhetshanteraren: 9

10 DALM MC - Fjärranslutningsalternativ DALM5000 i anläggningen har möjlighet att förutom konvertering av larmprotokoll också emulera ett analogt modem för anslutning mot det inbyggda modemet i uppringare ansluten till LINE OUT på DALM5000. Fjärrkonfiguration av anläggningen kan göras antingen via fasta Internet, via GPRS eller via en kombination av de två. Hur DALM MC och DALM5000 kopplar upp mot varandra avgörs av hur Telnr till CA anges i fjärrprogrammeringsmjukvaran innan uppkoppling. DALM MC Modemklient GPRS (TCP/IP) Internet (TCP/IP) Larmat Objekt DALM5000 Bosch, GE, DSC, Honeywell etc. Alternativ 1 (beteckningar enligt figur) Direkt uppkoppling från programmerings-pc till DALM5000 TCP/IP-uppkoppling från DALM MC mot DALM5000 liksom TCP/IP-uppkoppling från DALM5000 mot DALM MC görs alltid mot port Eventuella brandväggar såväl på MC-sidan som på objektet måste alltså konfigureras för att tillåta utgående uppkoppling mot åtminstone portnummer I alternativ 1 antar vi att DALM5000 är ansluten till ett lokalt nätverk och nåbar utifrån. För att uppnå detta måste normalt brandväggen i objektets nätverk konfigureras för att släppa igenom alla inkommande anrop mot port till den IP-adress som gäller för DALM5000 i objektets lokala nätverk, port (s.k. Port Forwarding ). I många fall kommer kunden inte acceptera ett sådant ingrepp i brandväggen, därav alternativ 2 och 3 på följande sida. - Parametern Modem IP i DALM MC har programmerats till den IP-adress som gäller för utsidan av brandväggen i det larmade objektets lokala nätverk som DALM5000 anslutits till. - Telnr till CA anges programmeringsmjukvaran till 555 varefter Anslut klickas i mjukvaran - Telefonnummer 555 skickas från PC till DALM MC vilket medför att DALM MC hämtar den i Modem IP programmerade adressen och gör ett direkt anslutningsförsök via fasta Internet mot programmerad IP-adress, port DALM5000 detekterar en inkommande anslutning mot port och börjar generera analog ringsignal mot ansluten uppringare - Efter programmerat antal ringsignaler svarar ansluten uppringare och DALM5000 skakar hand med uppringarens inbyggda modem - Så snart DALM5000 är online med uppringarens inbyggda modem meddelas DALM MC via den uppkopplade TCP/IP-länken att förbindelsen är uppe - DALM MC rapporterar tillbaka till PC att länken är uppe och härefter distribuerar DALM MC och DALM5000 data fram och tillbaka mellan PC och uppringaren tills någondera parten lägger på Alternativ 2 (beteckningar enligt figur) Uppkoppling inifrån objektet och ut = normalt inga problem med brandvägg i objektet I alternativ 2 antar vi att DALM MC är ansluten till ett lokalt nätverk och nåbar utifrån. För att uppnå detta måste normalt nätverkets brandvägg konfigureras för att släppa igenom alla inkommande anrop mot port till den IP-adress som gäller för DALM MC i det lokala nätverket, port (s.k. Port Forwarding ). - Parametern ModemIP i DALM MC har programmerats till den IP-adress som gäller för utsidan av gateway i det lokala nätverk som DALM MC är ansluten till. 10
