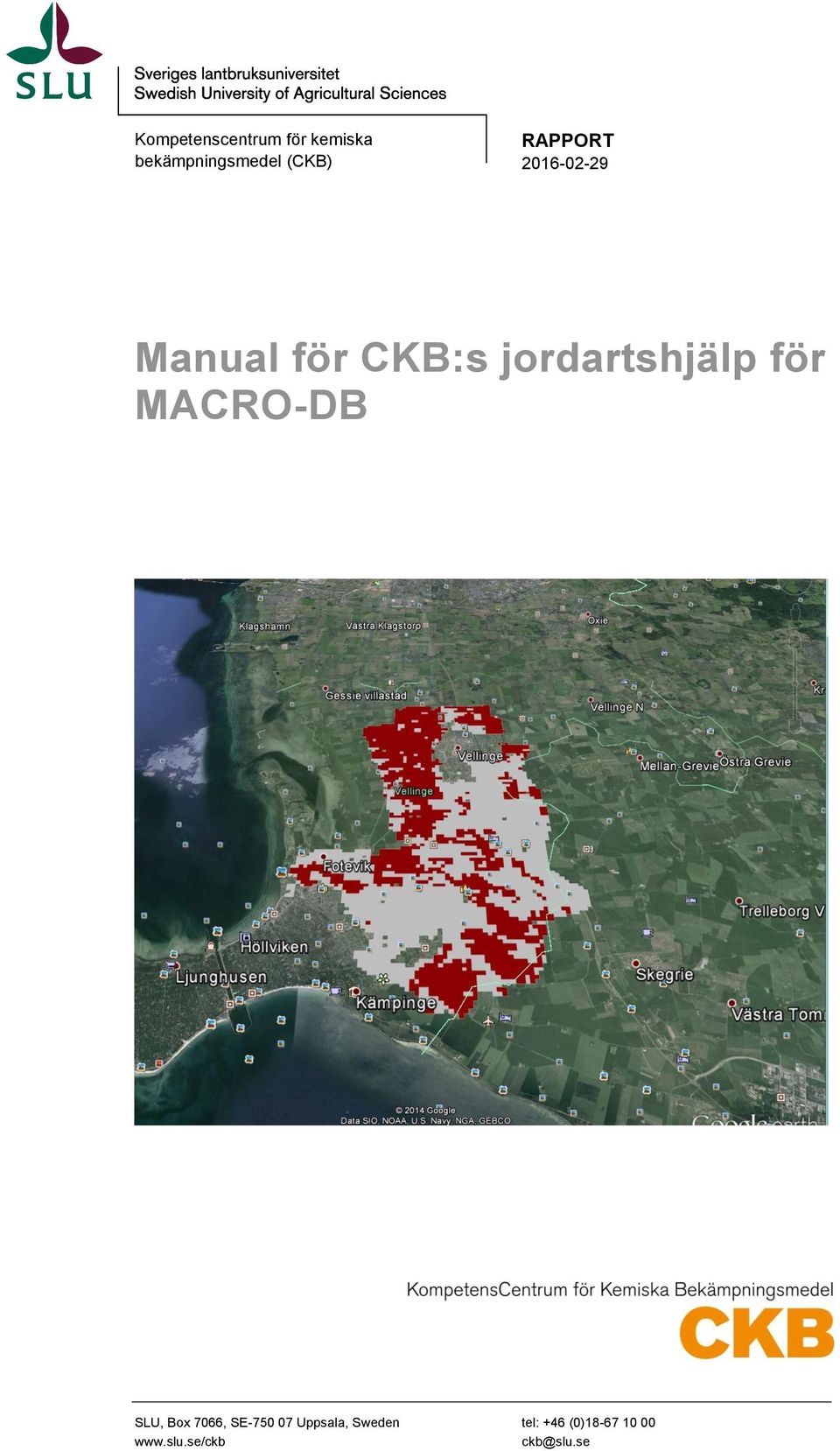

1 Kompetenscentrum för kemiska bekämpningsmedel (CKB) RAPPORT Manual för CKB:s jordartshjälp för MACRO-DB SLU, Box 7066, SE Uppsala, Sweden tel: +46 (0)

2 Innehåll Inledning... 3 Upplägg... 4 Ladda ner vattenskyddsområdets utsträckning från Naturvårdsverkets webbsida Skyddad natur... 5 Beskrivning av områdesrapportens innehåll Visualisera jordartskartorna med Google Earth (20)

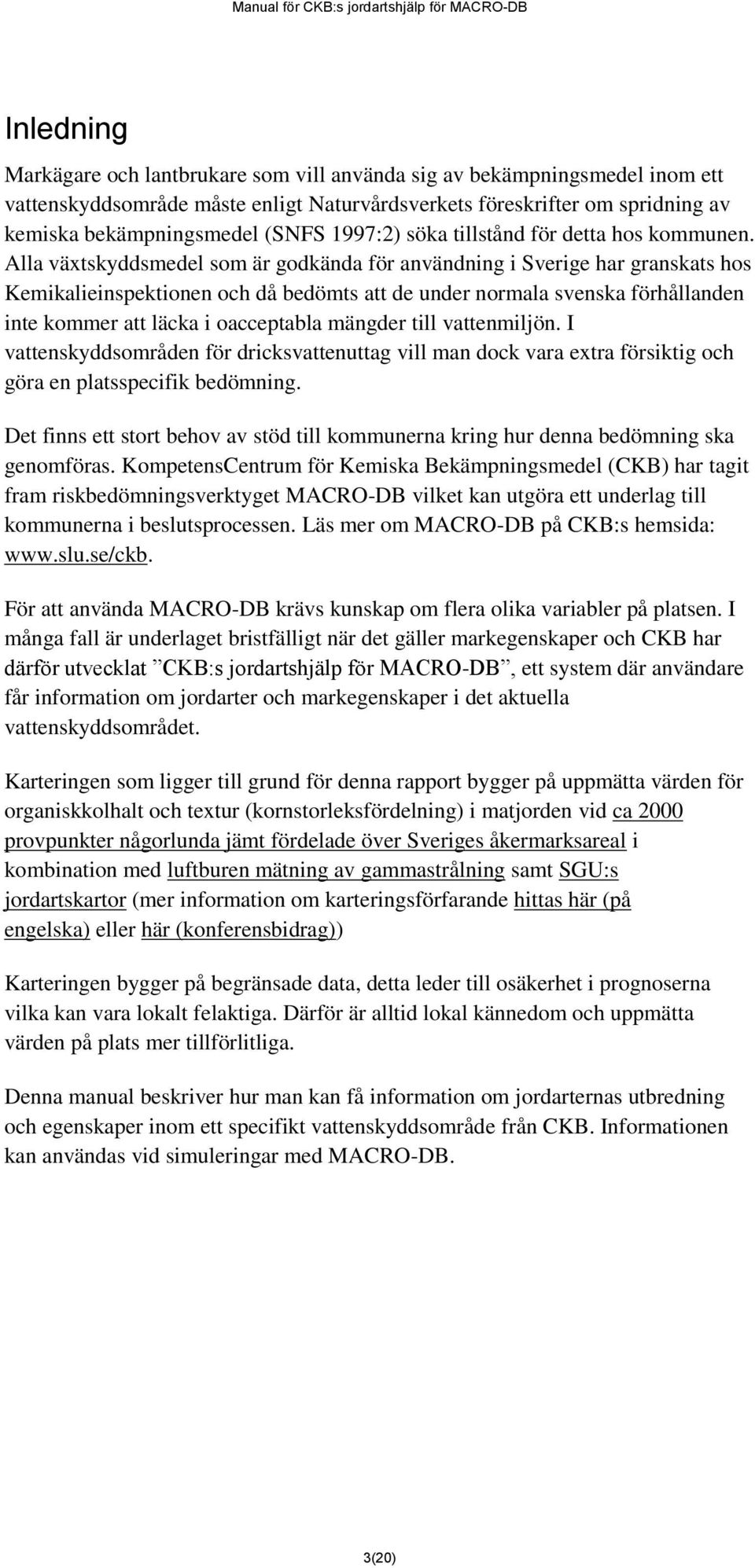

3 Inledning Markägare och lantbrukare som vill använda sig av bekämpningsmedel inom ett vattenskyddsområde måste enligt Naturvårdsverkets föreskrifter om spridning av kemiska bekämpningsmedel (SNFS 1997:2) söka tillstånd för detta hos kommunen. Alla växtskyddsmedel som är godkända för användning i Sverige har granskats hos Kemikalieinspektionen och då bedömts att de under normala svenska förhållanden inte kommer att läcka i oacceptabla mängder till vattenmiljön. I vattenskyddsområden för dricksvattenuttag vill man dock vara extra försiktig och göra en platsspecifik bedömning. Det finns ett stort behov av stöd till kommunerna kring hur denna bedömning ska genomföras. KompetensCentrum för Kemiska Bekämpningsmedel (CKB) har tagit fram riskbedömningsverktyget MACRO-DB vilket kan utgöra ett underlag till kommunerna i beslutsprocessen. Läs mer om MACRO-DB på CKB:s hemsida: För att använda MACRO-DB krävs kunskap om flera olika variabler på platsen. I många fall är underlaget bristfälligt när det gäller markegenskaper och CKB har därför utvecklat CKB:s jordartshjälp för MACRO-DB, ett system där användare får information om jordarter och markegenskaper i det aktuella vattenskyddsområdet. Karteringen som ligger till grund för denna rapport bygger på uppmätta värden för organiskkolhalt och textur (kornstorleksfördelning) i matjorden vid ca 2000 provpunkter någorlunda jämt fördelade över Sveriges åkermarksareal i kombination med luftburen mätning av gammastrålning samt SGU:s jordartskartor (mer information om karteringsförfarande hittas här (på engelska) eller här (konferensbidrag)) Karteringen bygger på begränsade data, detta leder till osäkerhet i prognoserna vilka kan vara lokalt felaktiga. Därför är alltid lokal kännedom och uppmätta värden på plats mer tillförlitliga. Denna manual beskriver hur man kan få information om jordarternas utbredning och egenskaper inom ett specifikt vattenskyddsområde från CKB. Informationen kan användas vid simuleringar med MACRO-DB. 3(20)

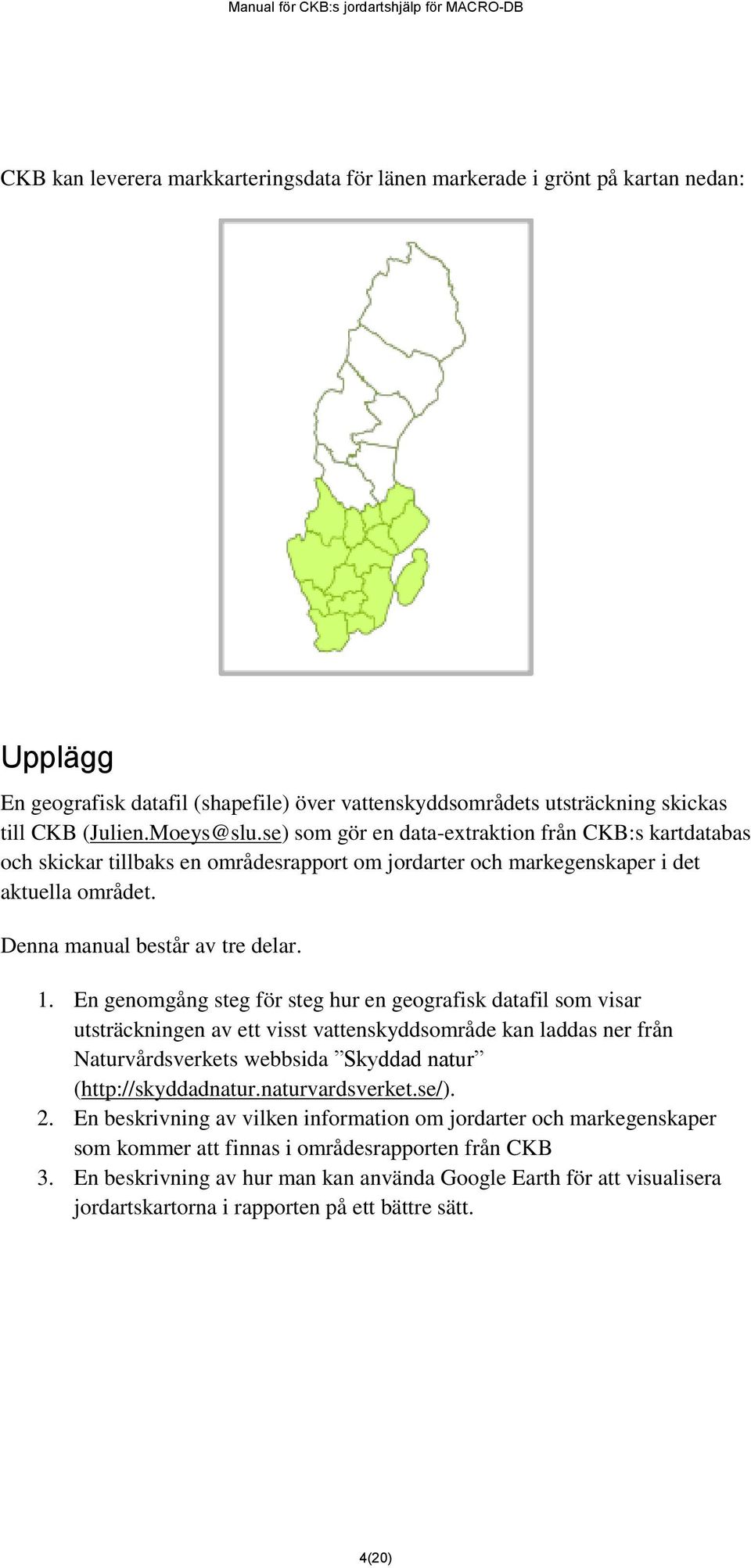

4 CKB kan leverera markkarteringsdata för länen markerade i grönt på kartan nedan: Upplägg En geografisk datafil (shapefile) över vattenskyddsområdets utsträckning skickas till CKB (Julien.Moeys@slu.se) som gör en data-extraktion från CKB:s kartdatabas och skickar tillbaks en områdesrapport om jordarter och markegenskaper i det aktuella området. Denna manual består av tre delar. 1. En genomgång steg för steg hur en geografisk datafil som visar utsträckningen av ett visst vattenskyddsområde kan laddas ner från Naturvårdsverkets webbsida Skyddad natur ( 2. En beskrivning av vilken information om jordarter och markegenskaper som kommer att finnas i områdesrapporten från CKB 3. En beskrivning av hur man kan använda Google Earth för att visualisera jordartskartorna i rapporten på ett bättre sätt. 4(20)

5 Ladda ner vattenskyddsområdets utsträckning från Naturvårdsverkets webbsida Skyddad natur Notera att CKB inte är ansvarig för data på denna hemsida 1. Gå till: Webbsidan ser ut som på bilden nedan: 5(20)

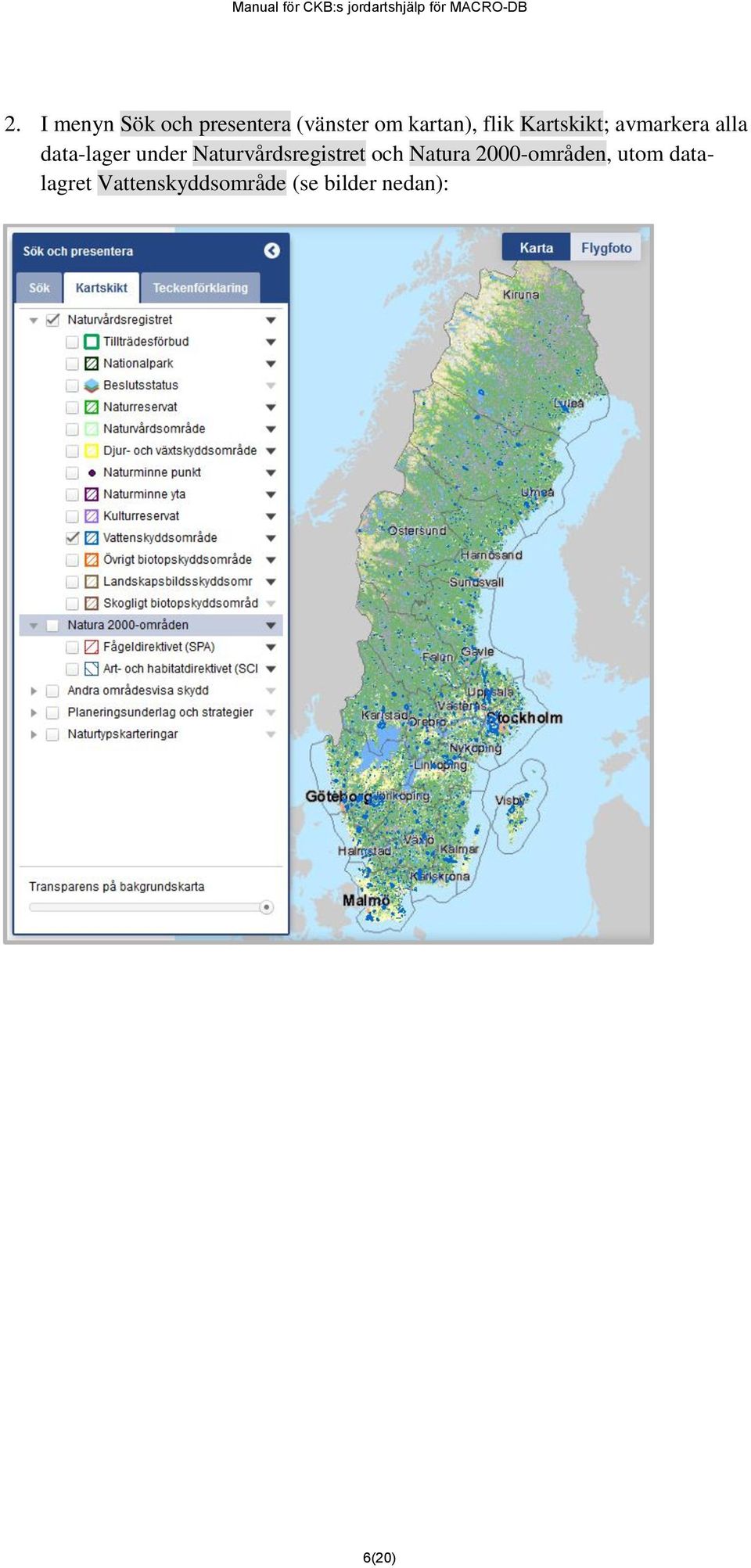

6 2. I menyn Sök och presentera (vänster om kartan), flik Kartskikt; avmarkera alla data-lager under Naturvårdsregistret och Natura 2000-områden, utom datalagret Vattenskyddsområde (se bilder nedan): 6(20)

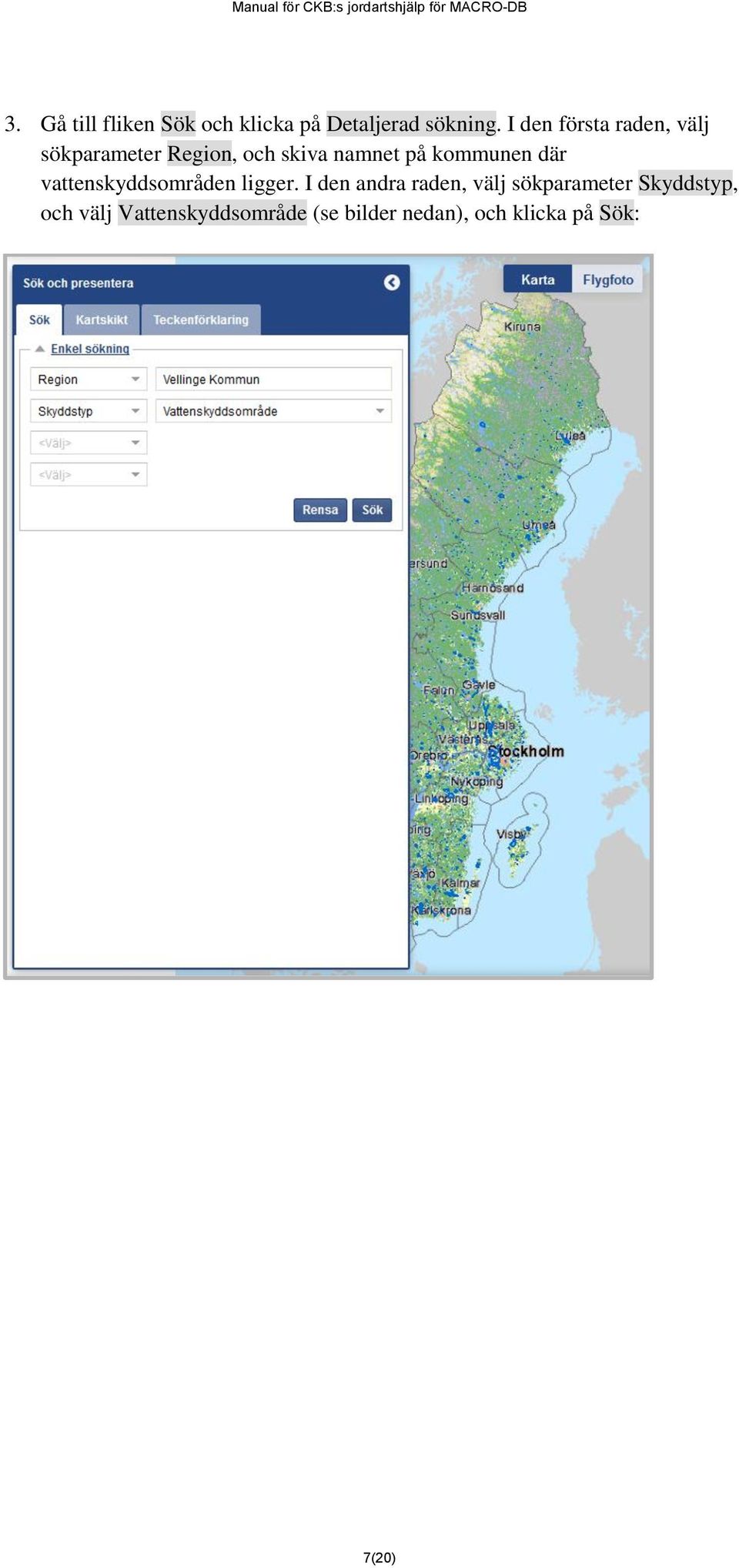

7 3. Gå till fliken Sök och klicka på Detaljerad sökning. I den första raden, välj sökparameter Region, och skiva namnet på kommunen där vattenskyddsområden ligger. I den andra raden, välj sökparameter Skyddstyp, och välj Vattenskyddsområde (se bilder nedan), och klicka på Sök: 7(20)

8 4. Nu visas en tabell med en lista över vattenskyddsområdena som finns i kommunen (se bilder nedan): 8(20)

9 5. I tabellen kan du klicka på vattenskyddsområdets namn för att se mer information och zooma in till området på kartan (se bilder nedan): 6. När vattenskyddsområdet är identifierat kan du klicka på pilen längst till höger i raden för området, och välja Exportera (se bilder nedan): 9(20)

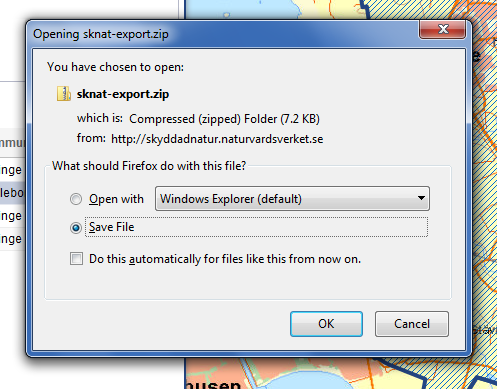

10 7. Ett nytt fönster öppnas. Bara klicka OK (eller skriva in din e-post adress för att få filen skickad till dig): 8. Webläsaren öppnar ett nytt fönster, där du kan spara filen (zip-arkiverad shapefil) på din dator (välja Spara som). Vi rekommendera att du ändra filnamnet, till t.ex. VellingeKommunsVattentäkter.zip när du spara filen. Notera att fönstret kan se lite olika ut i olika webbläsare (Firefox; Internet Explorer; Google Chrome). 9. Upprepa proceduren (från steg 3) för alla vattenskyddsområde du är intresserad av. 10. Skicka ett e-brev till CKB (Julien.Moeys@slu.se); Ämne: Markegenskaper för MACRO-DB (dataleverans), med shapefilen/filerna som du precis har sparat (zip:ade filer som bilaga i e-brevet). Specificera också i brevet i vilket län och i vilken kommun vattenskyddsområdena ligger, så blir det enklare för oss att ta ut data från kartdatabasen. Obs! CKB:s Jordarthjälp är inte anpassad för vattenskyddsområden större än 3000 ha, eller mer än 10 km långa. I områden större än 3000 ha blir det ofta väldigt många jordarter, och då de är över 10 km långa blir inte kartorna läsbara. På grund av detta kan urvalet av relevanta jordarter för simuleringar med MACRO- DB bli komplicerat, då det blir många jordarter och det inte blir tydligt på kartorna var de olika förekommer. Går det att få fram shape-filer för delar av det stora vattenskyddsområdet är det att föredra. CKB skickar gärna rapporter från 10(20)

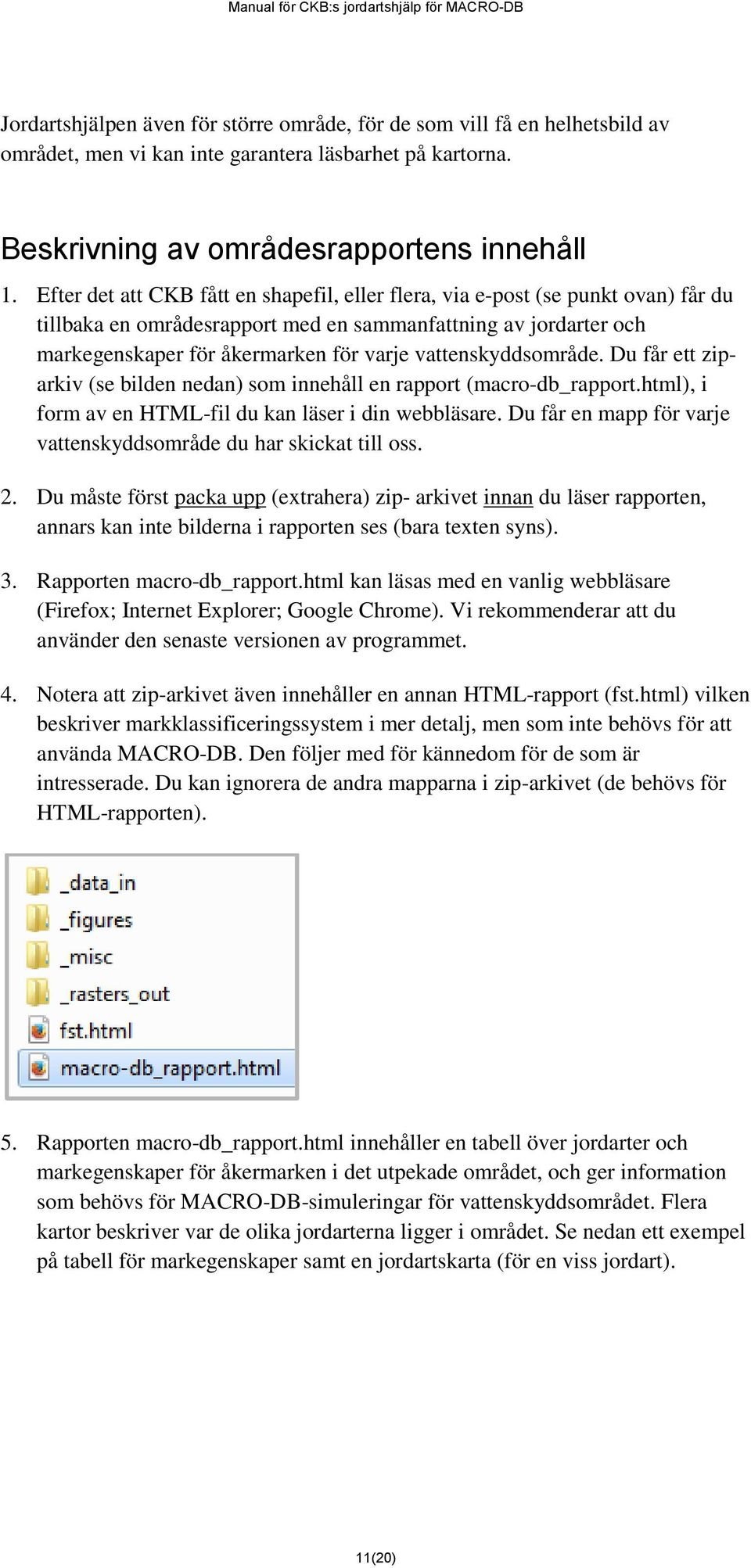

11 Jordartshjälpen även för större område, för de som vill få en helhetsbild av området, men vi kan inte garantera läsbarhet på kartorna. Beskrivning av områdesrapportens innehåll 1. Efter det att CKB fått en shapefil, eller flera, via e-post (se punkt ovan) får du tillbaka en områdesrapport med en sammanfattning av jordarter och markegenskaper för åkermarken för varje vattenskyddsområde. Du får ett ziparkiv (se bilden nedan) som innehåll en rapport (macro-db_rapport.html), i form av en HTML-fil du kan läser i din webbläsare. Du får en mapp för varje vattenskyddsområde du har skickat till oss. 2. Du måste först packa upp (extrahera) zip- arkivet innan du läser rapporten, annars kan inte bilderna i rapporten ses (bara texten syns). 3. Rapporten macro-db_rapport.html kan läsas med en vanlig webbläsare (Firefox; Internet Explorer; Google Chrome). Vi rekommenderar att du använder den senaste versionen av programmet. 4. Notera att zip-arkivet även innehåller en annan HTML-rapport (fst.html) vilken beskriver markklassificeringssystem i mer detalj, men som inte behövs för att använda MACRO-DB. Den följer med för kännedom för de som är intresserade. Du kan ignorera de andra mapparna i zip-arkivet (de behövs för HTML-rapporten). 5. Rapporten macro-db_rapport.html innehåller en tabell över jordarter och markegenskaper för åkermarken i det utpekade området, och ger information som behövs för MACRO-DB-simuleringar för vattenskyddsområdet. Flera kartor beskriver var de olika jordarterna ligger i området. Se nedan ett exempel på tabell för markegenskaper samt en jordartskarta (för en viss jordart). 11(20)

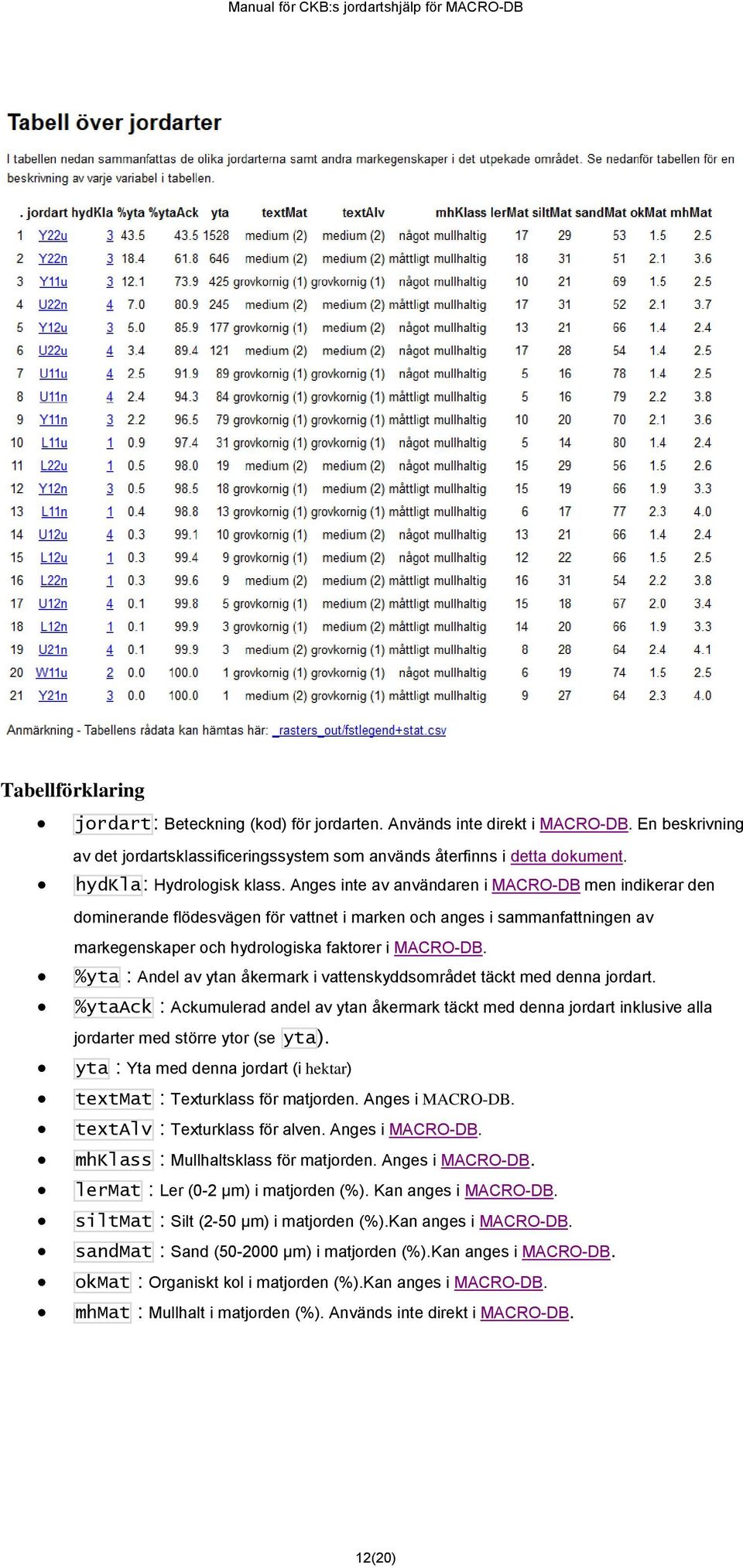

12 Tabellförklaring jordart: Beteckning (kod) för jordarten. Används inte direkt i MACRO-DB. En beskrivning av det jordartsklassificeringssystem som används återfinns i detta dokument. hydkla: Hydrologisk klass. Anges inte av användaren i MACRO-DB men indikerar den dominerande flödesvägen för vattnet i marken och anges i sammanfattningen av markegenskaper och hydrologiska faktorer i MACRO-DB. %yta : Andel av ytan åkermark i vattenskyddsområdet täckt med denna jordart. %ytaack : Ackumulerad andel av ytan åkermark täckt med denna jordart inklusive alla jordarter med större ytor (se yta). yta : Yta med denna jordart (i hektar) textmat : Texturklass för matjorden. Anges i MACRO-DB. textalv : Texturklass för alven. Anges i MACRO-DB. mhklass : Mullhaltsklass för matjorden. Anges i MACRO-DB. lermat : Ler (0-2 µm) i matjorden (%). Kan anges i MACRO-DB. siltmat : Silt (2-50 µm) i matjorden (%).Kan anges i MACRO-DB. sandmat : Sand ( µm) i matjorden (%).Kan anges i MACRO-DB. okmat : Organiskt kol i matjorden (%).Kan anges i MACRO-DB. mhmat : Mullhalt i matjorden (%). Används inte direkt i MACRO-DB. 12(20)

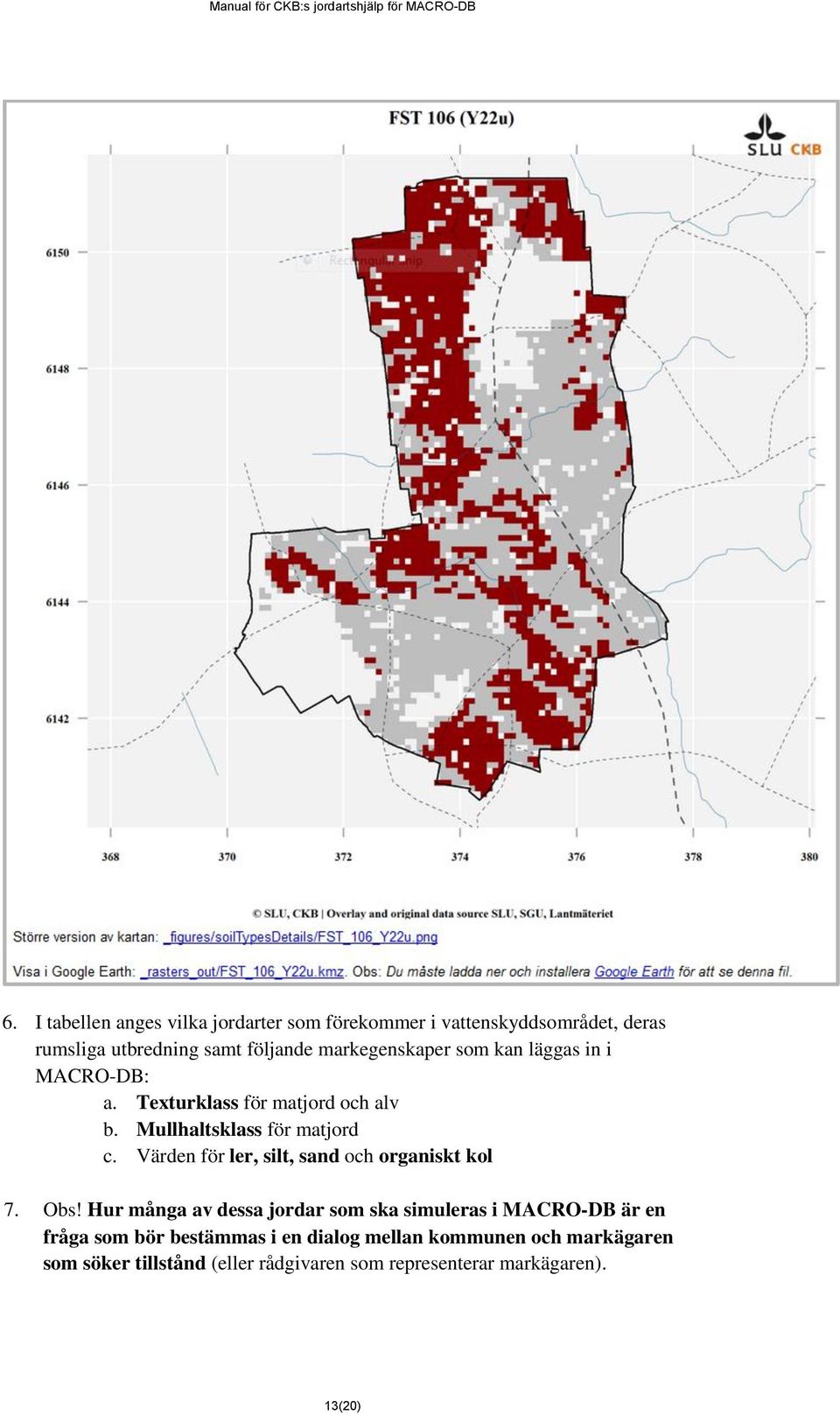

13 6. I tabellen anges vilka jordarter som förekommer i vattenskyddsområdet, deras rumsliga utbredning samt följande markegenskaper som kan läggas in i MACRO-DB: a. Texturklass för matjord och alv b. Mullhaltsklass för matjord c. Värden för ler, silt, sand och organiskt kol 7. Obs! Hur många av dessa jordar som ska simuleras i MACRO-DB är en fråga som bör bestämmas i en dialog mellan kommunen och markägaren som söker tillstånd (eller rådgivaren som representerar markägaren). 13(20)

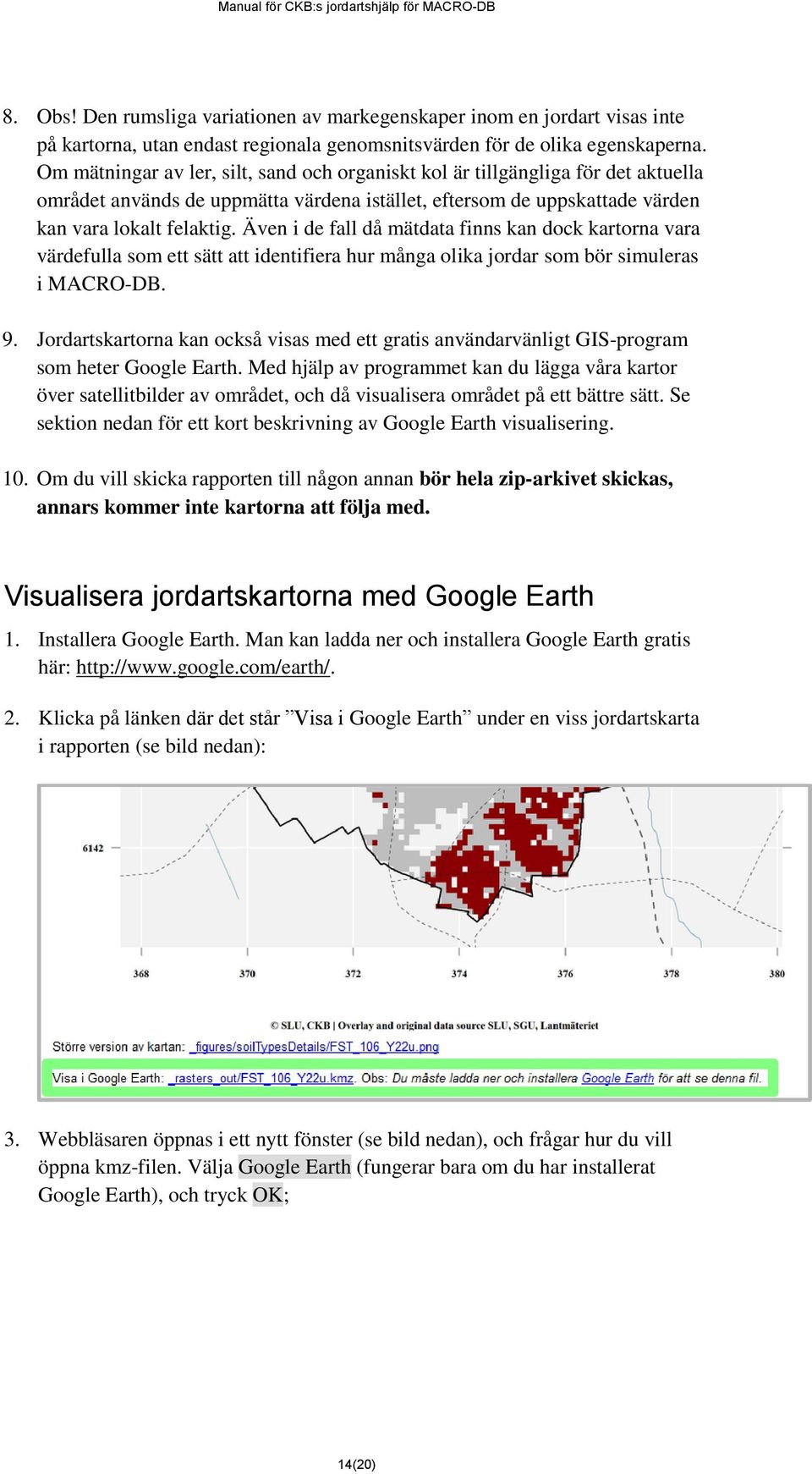

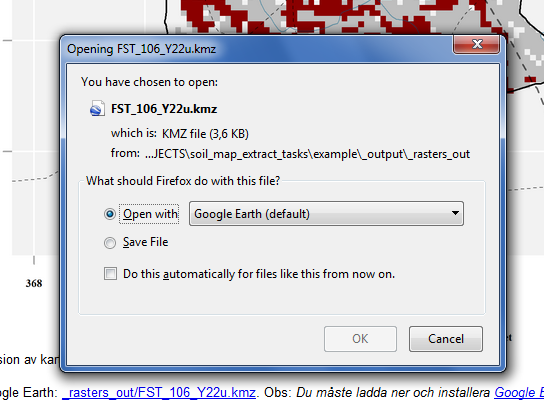

14 8. Obs! Den rumsliga variationen av markegenskaper inom en jordart visas inte på kartorna, utan endast regionala genomsnitsvärden för de olika egenskaperna. Om mätningar av ler, silt, sand och organiskt kol är tillgängliga för det aktuella området används de uppmätta värdena istället, eftersom de uppskattade värden kan vara lokalt felaktig. Även i de fall då mätdata finns kan dock kartorna vara värdefulla som ett sätt att identifiera hur många olika jordar som bör simuleras i MACRO-DB. 9. Jordartskartorna kan också visas med ett gratis användarvänligt GIS-program som heter Google Earth. Med hjälp av programmet kan du lägga våra kartor över satellitbilder av området, och då visualisera området på ett bättre sätt. Se sektion nedan för ett kort beskrivning av Google Earth visualisering. 10. Om du vill skicka rapporten till någon annan bör hela zip-arkivet skickas, annars kommer inte kartorna att följa med. Visualisera jordartskartorna med Google Earth 1. Installera Google Earth. Man kan ladda ner och installera Google Earth gratis här: 2. Klicka på länken där det står Visa i Google Earth under en viss jordartskarta i rapporten (se bild nedan): 3. Webbläsaren öppnas i ett nytt fönster (se bild nedan), och frågar hur du vill öppna kmz-filen. Välja Google Earth (fungerar bara om du har installerat Google Earth), och tryck OK; 14(20)

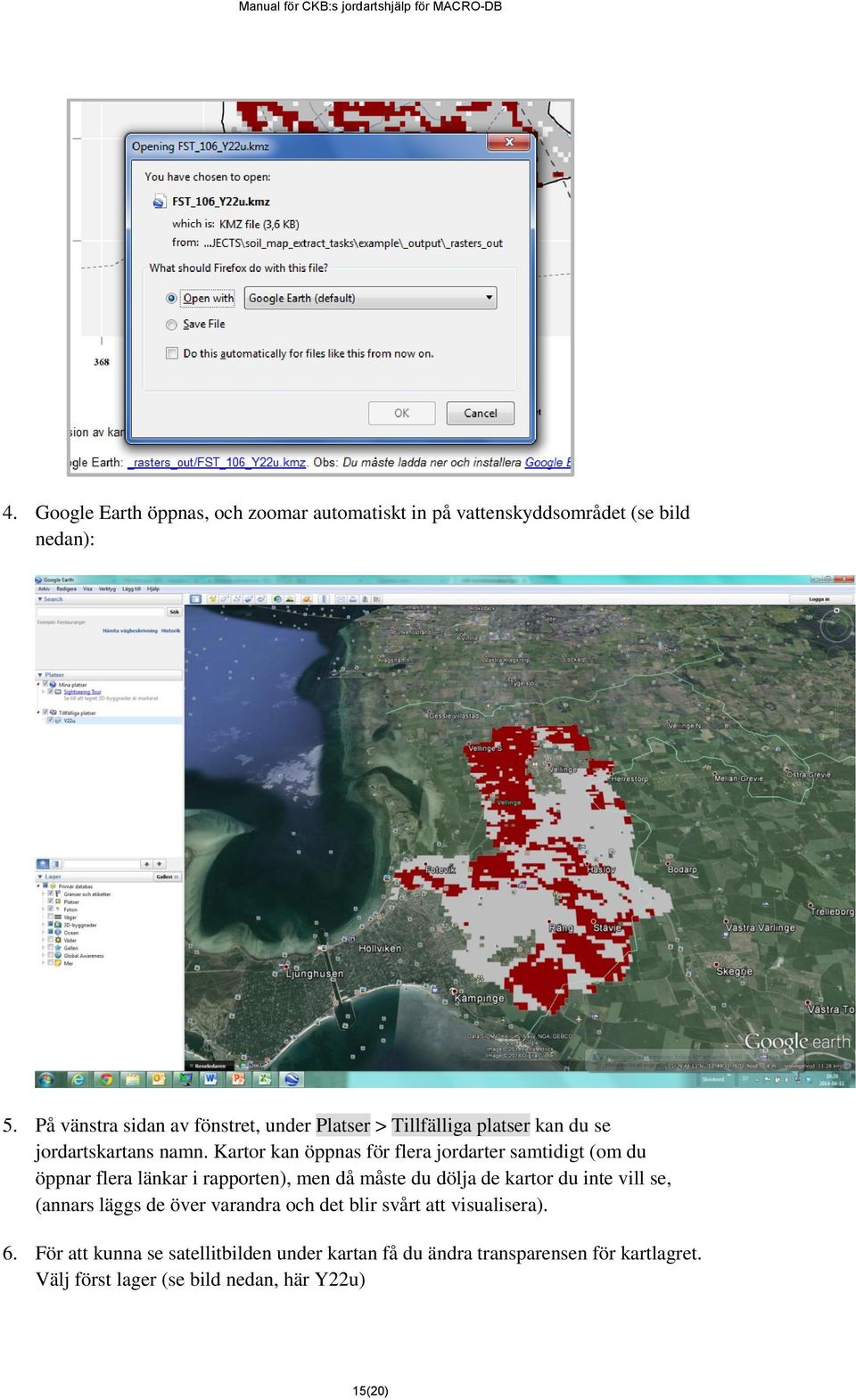

15 4. Google Earth öppnas, och zoomar automatiskt in på vattenskyddsområdet (se bild nedan): 5. På vänstra sidan av fönstret, under Platser > Tillfälliga platser kan du se jordartskartans namn. Kartor kan öppnas för flera jordarter samtidigt (om du öppnar flera länkar i rapporten), men då måste du dölja de kartor du inte vill se, (annars läggs de över varandra och det blir svårt att visualisera). 6. För att kunna se satellitbilden under kartan få du ändra transparensen för kartlagret. Välj först lager (se bild nedan, här Y22u) 15(20)

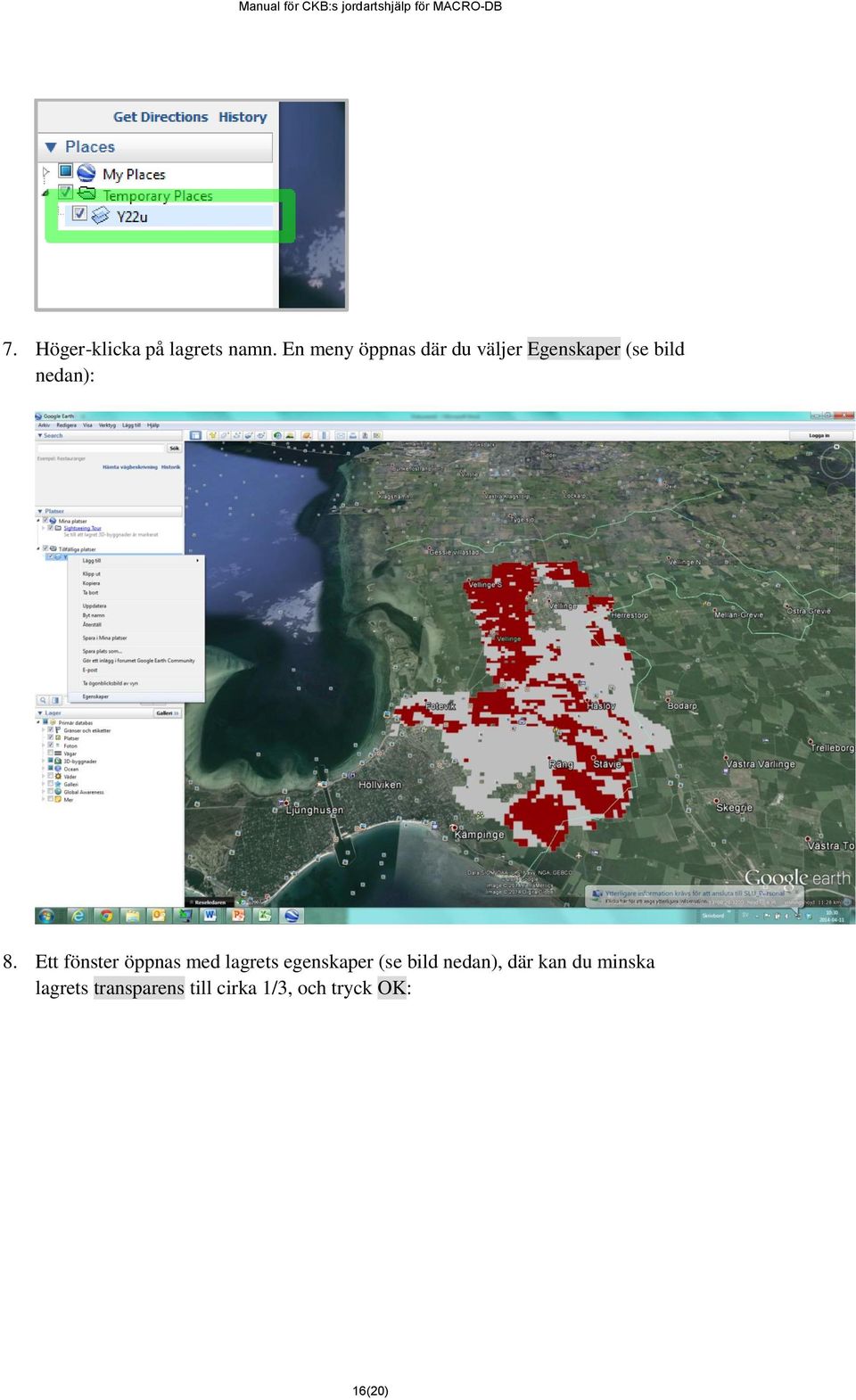

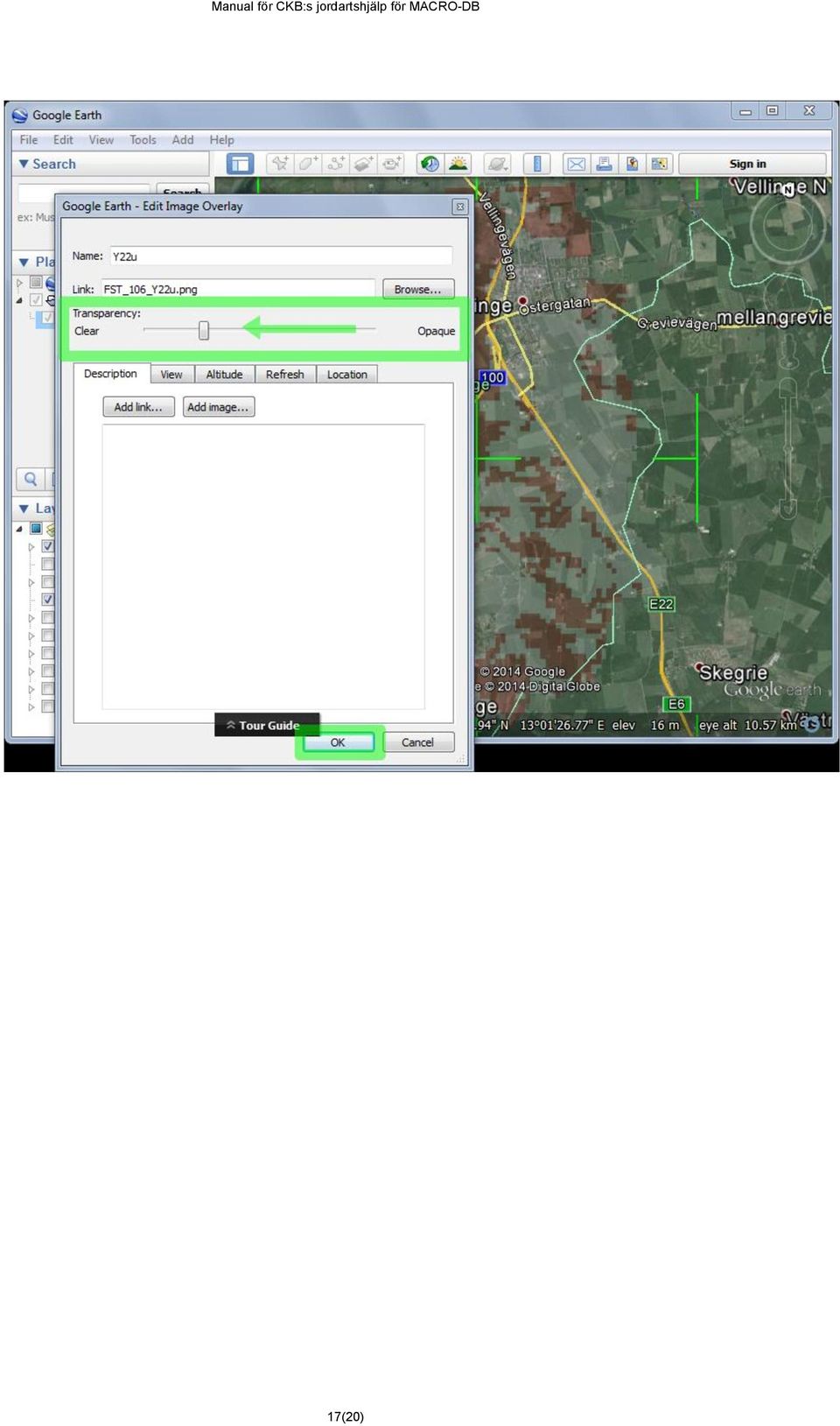

16 7. Höger-klicka på lagrets namn. En meny öppnas där du väljer Egenskaper (se bild nedan): 8. Ett fönster öppnas med lagrets egenskaper (se bild nedan), där kan du minska lagrets transparens till cirka 1/3, och tryck OK: 16(20)

17 17(20)

18 9. Bilden nedan illustrerar hur jordartskartan ser ut efter ändringen 10. Du kan klicka på kartan med musen och dra hela kartan (upp, ner, höger, vänster). Man kan också förflytta sig med tangentbordets piltangenter. 11. Har du en mus med skrollhjul kan du också zooma in eller ut med detta. Det funkar också med + eller - tangenterna på tangentbordet. 18(20)

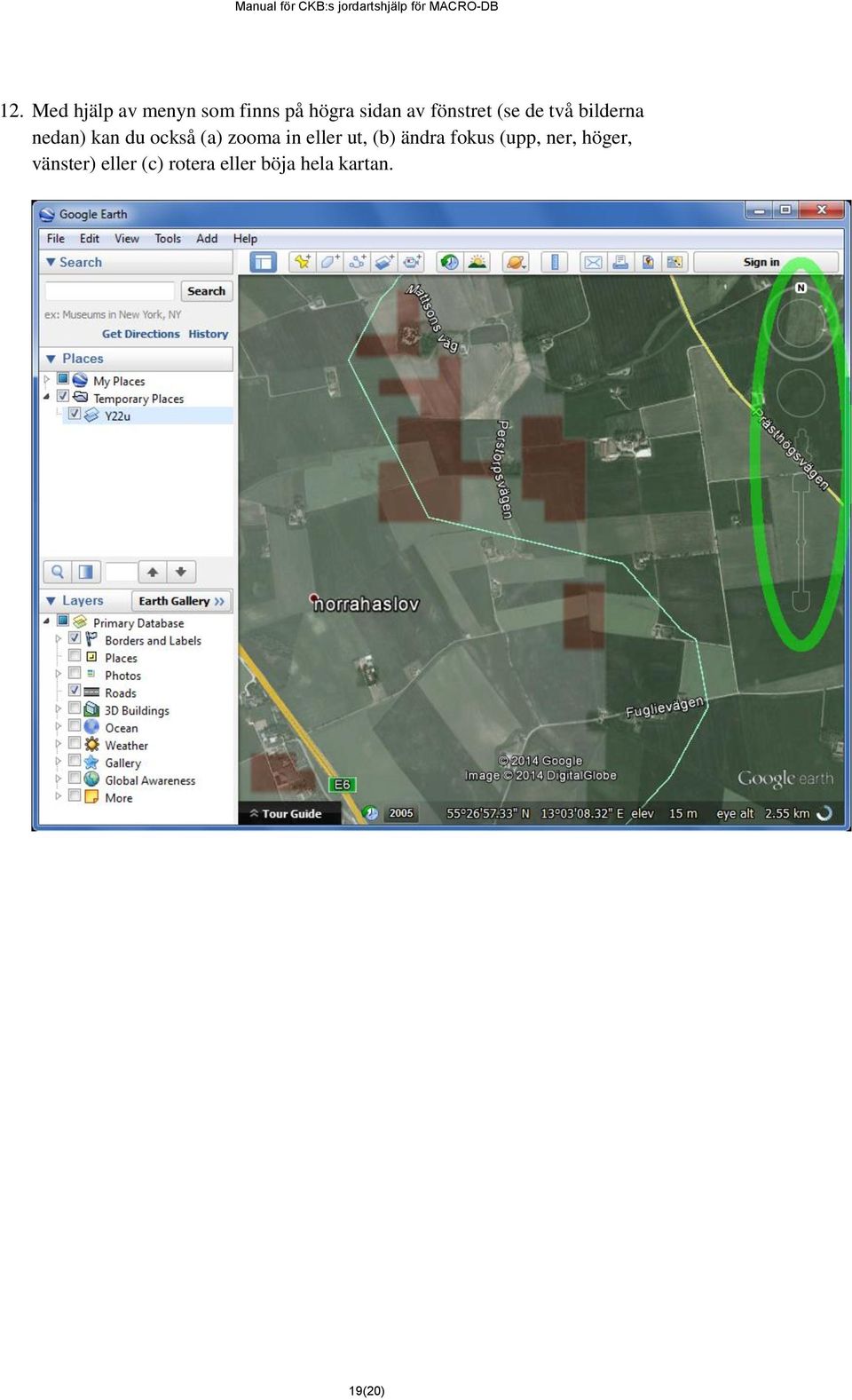

19 12. Med hjälp av menyn som finns på högra sidan av fönstret (se de två bilderna nedan) kan du också (a) zooma in eller ut, (b) ändra fokus (upp, ner, höger, vänster) eller (c) rotera eller böja hela kartan. 19(20)

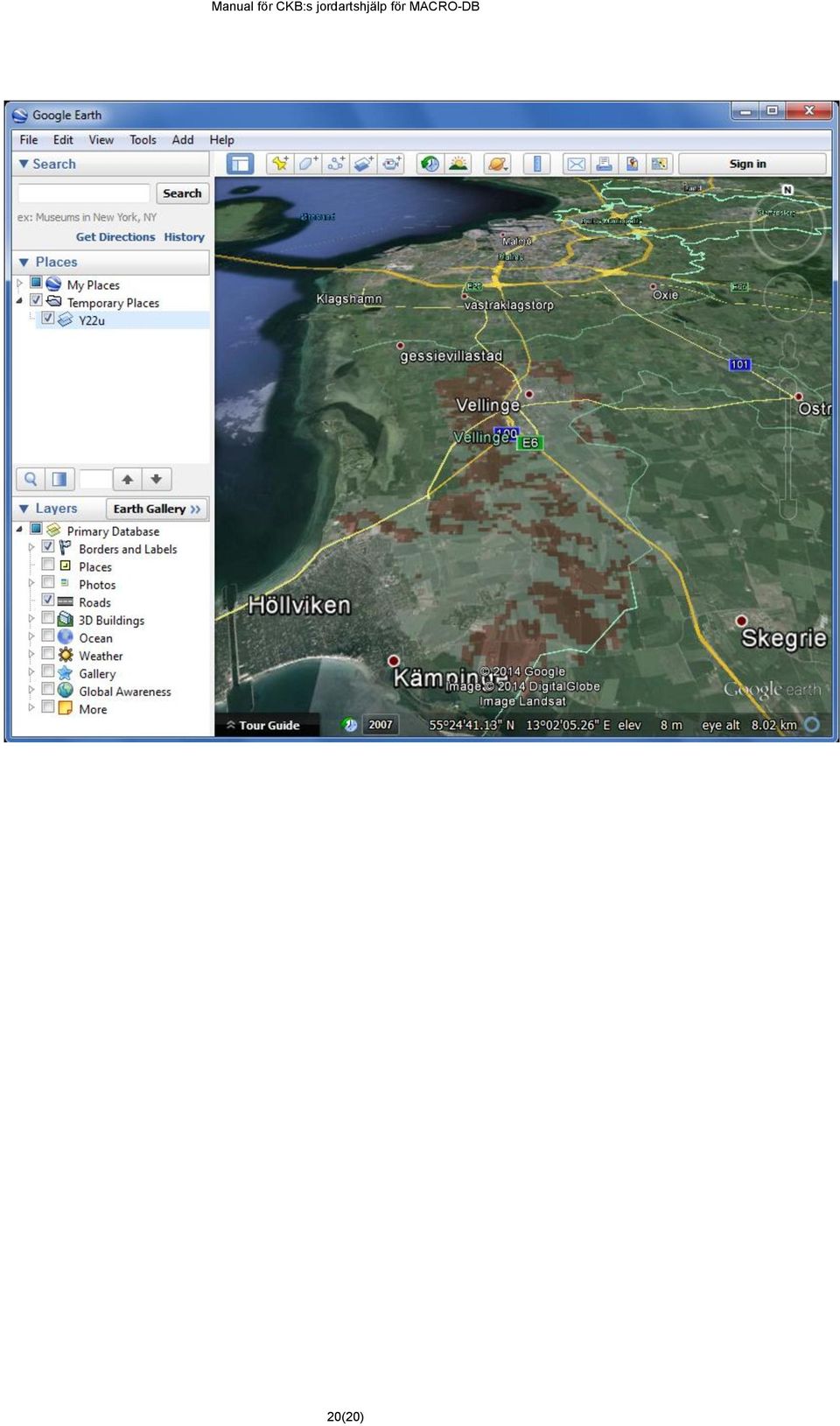

20 20(20)
