1 Traktorer AXION

2

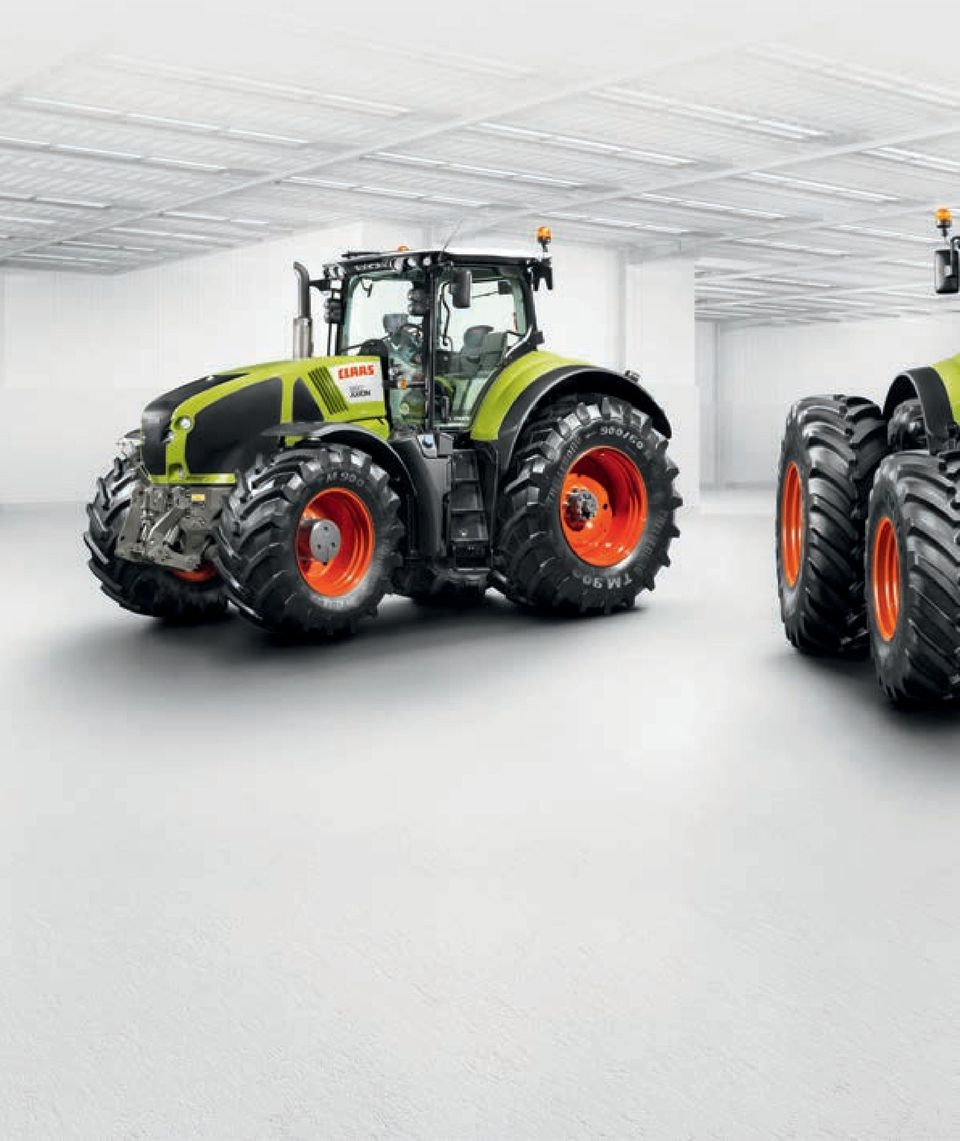

3 AXION 900 Över tio framgångsrika år på marknaden talar för sig själv: CLAAS har på kort tid etablerat sig som en betydande traktortillverkare i Europa utvidgade CLAAS sin serie med stortraktorer över 400 hk med AXION 900. Med sin enorma dragkraft, höga förarkomfort och en mängd intelligenta system som gör AXION 900 mycket mångsidig med kapacitet att möta mycket höga krav, vilket snabbt gjorde den till en riktig storhet. axion900.claas.com

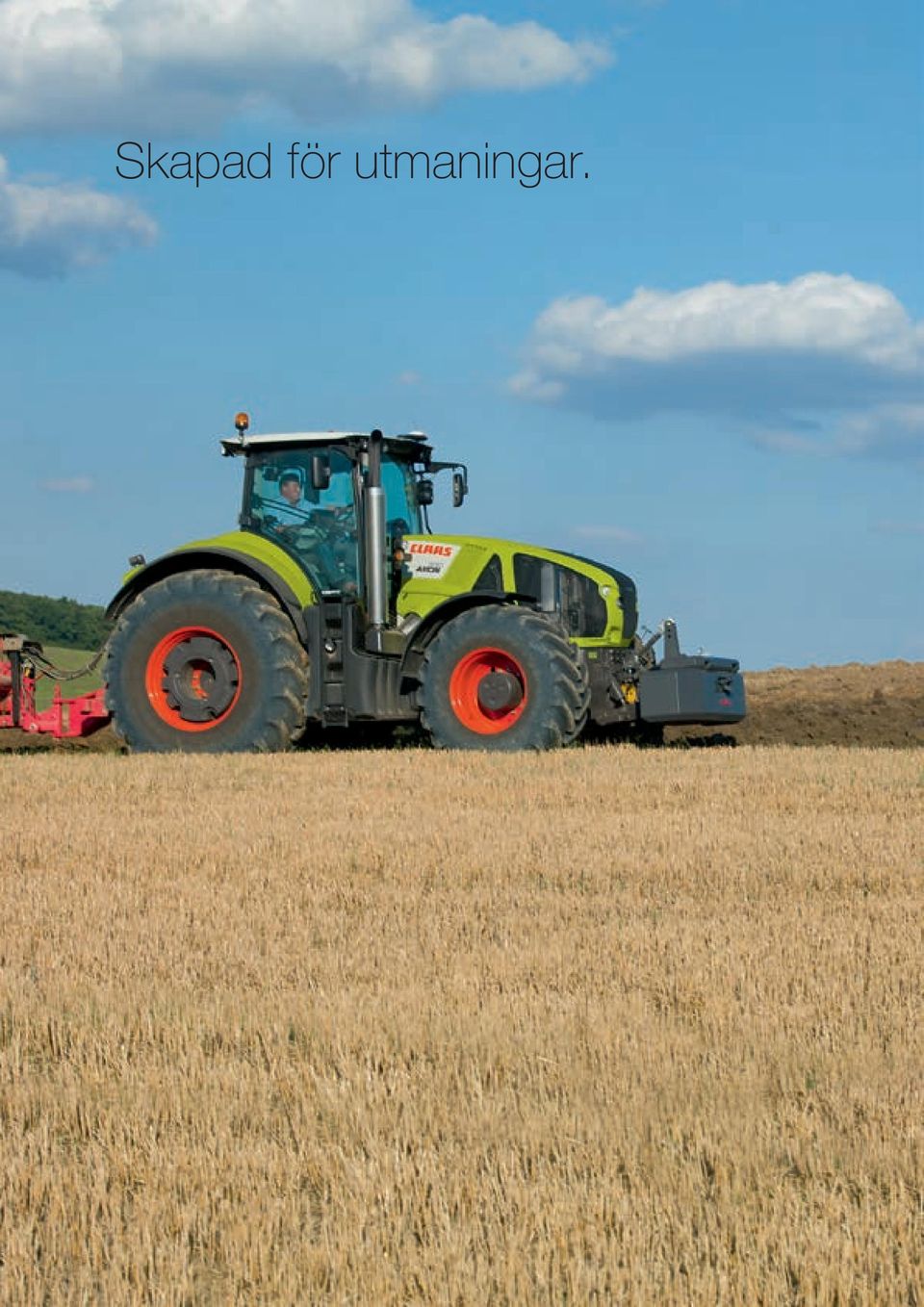

4 Skapad för utmaningar.

5 När enorm dragkraft möter högsta manöverkomfort och skapar en mångsidighet som saknar motstycke då sitter du i en AXION 900. Innehåll CPS CLAAS POWER SYSTEMS Motor 8 SCR 10 CMATIC 12 Konstruktion 18 Kraftuttag 24 Hydraulik 26 Bakre trepunktslyft 28 Frontlyft 30 Arbeta bättre Förarhytt 34 CMOTION 40 CEBIS 42 Komfort 44 EASY Efficient Agriculture Systems från CLAAS ISOBUS 50 Styrsystem 52 CSM 54 Uppdragshantering och TELEMATICS 56 Underhåll 58 First CLAAS Service, MAXI CARE 60 Fördelar 62 Tekniska data 63

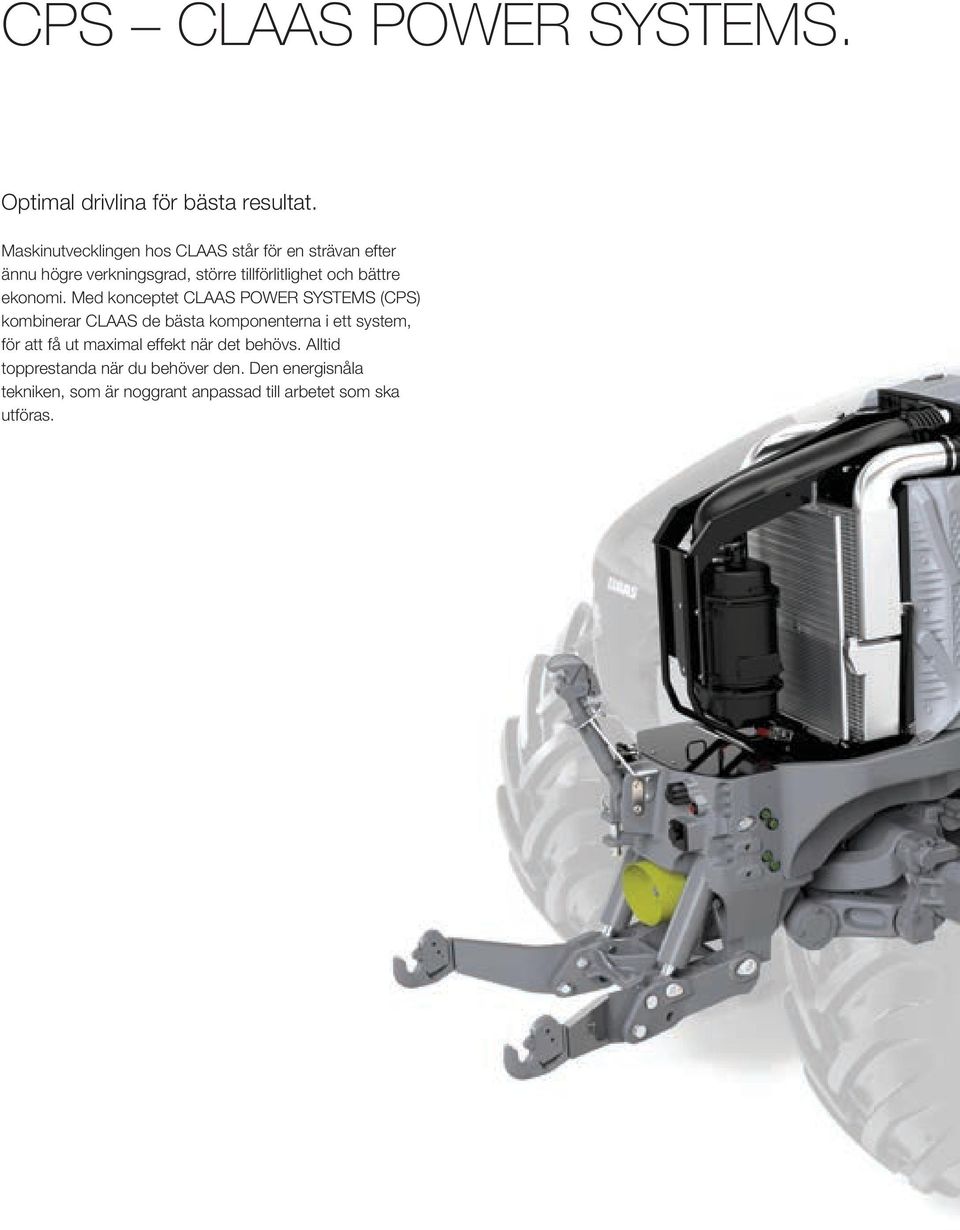

6 CPS CLAAS POWER SYSTEMS. Optimal drivlina för bästa resultat. Maskinutvecklingen hos CLAAS står för en strävan efter ännu högre verkningsgrad, större tillförlitlighet och bättre ekonomi. Med konceptet CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett system, för att få ut maximal effekt när det behövs. Alltid topprestanda när du behöver den. Den energisnåla tekniken, som är noggrant anpassad till arbetet som ska utföras.

7

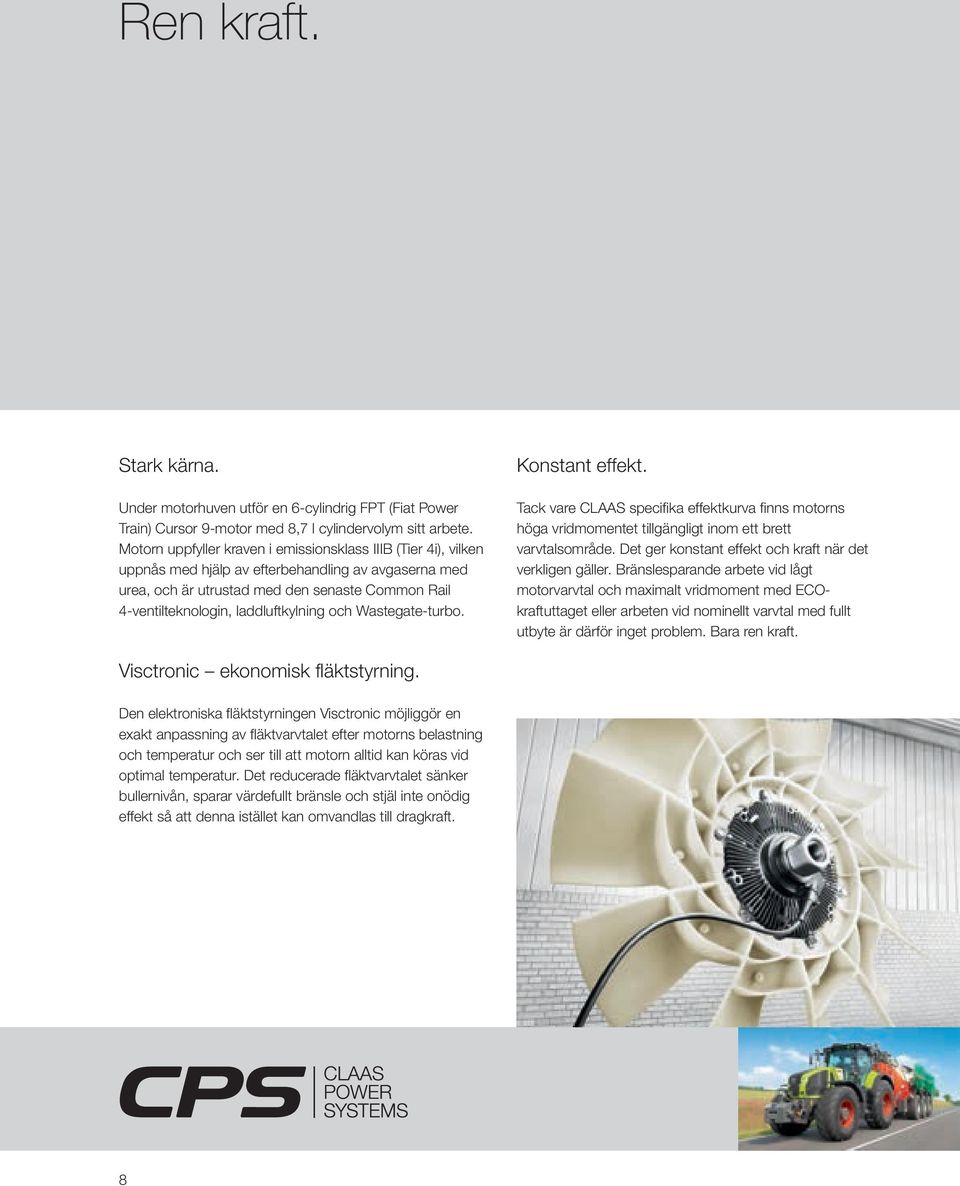

8 Ren kraft. Stark kärna. Under motorhuven utför en 6-cylindrig FPT (Fiat Power Train) Cursor 9-motor med 8,7 l cylindervolym sitt arbete. Motorn uppfyller kraven i emissionsklass IIIB (Tier 4i), vilken uppnås med hjälp av efterbehandling av avgaserna med urea, och är utrustad med den senaste Common Rail 4-ventilteknologin, laddluftkylning och Wastegate-turbo. Konstant effekt. Tack vare CLAAS specifika effektkurva finns motorns höga vridmomentet tillgängligt inom ett brett varvtalsområde. Det ger konstant effekt och kraft när det verkligen gäller. Bränslesparande arbete vid lågt motorvarvtal och maximalt vridmoment med ECOkraftuttaget eller arbeten vid nominellt varvtal med fullt utbyte är därför inget problem. Bara ren kraft. Visctronic ekonomisk fläktstyrning. Den elektroniska fläktstyrningen Visctronic möjliggör en exakt anpassning av fläktvarvtalet efter motorns belastning och temperatur och ser till att motorn alltid kan köras vid optimal temperatur. Det reducerade fläktvarvtalet sänker bullernivån, sparar värdefullt bränsle och stjäl inte onödig effekt så att denna istället kan omvandlas till dragkraft. 8

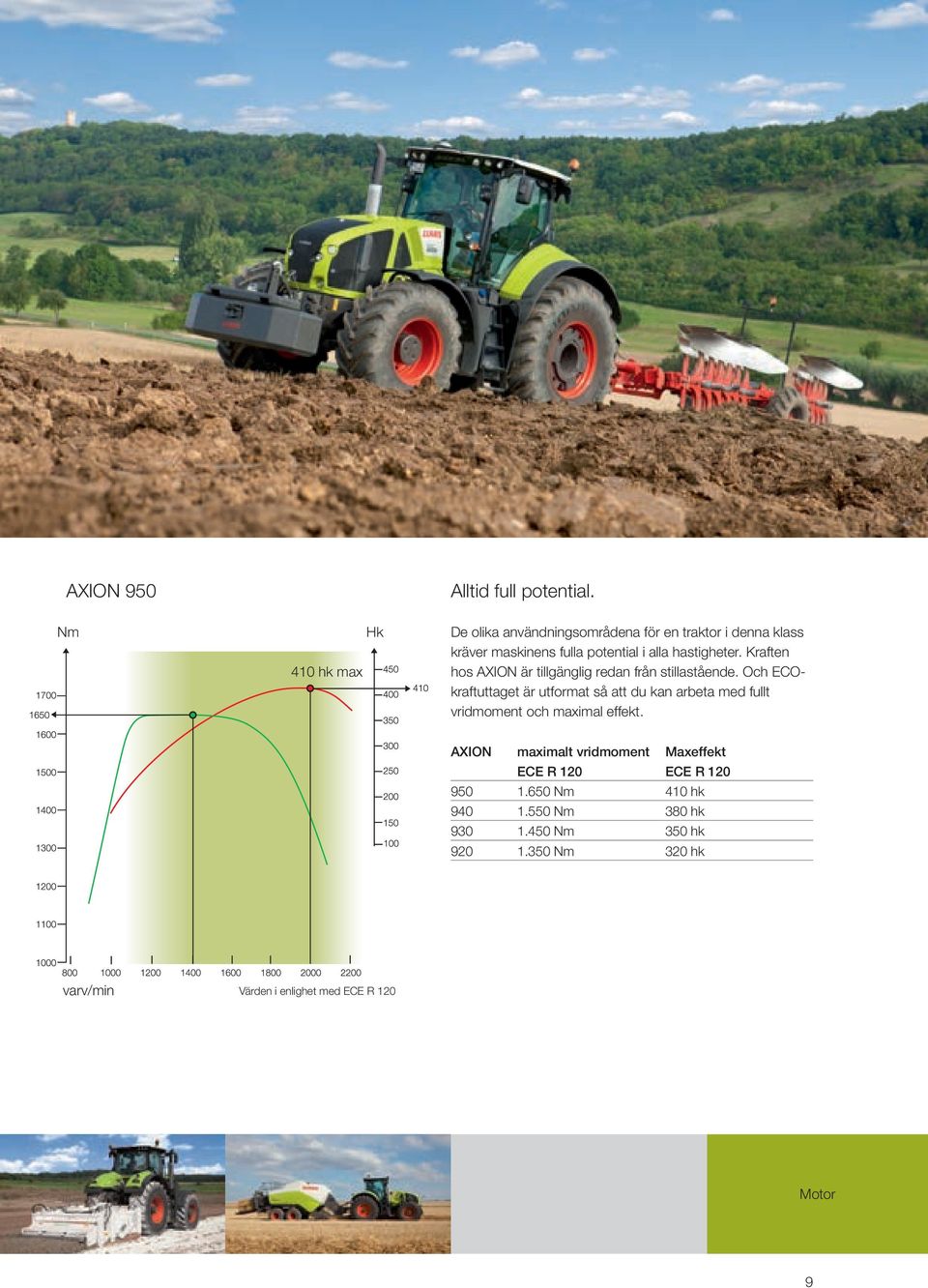

9 AXION 950 Alltid full potential. Nm 410 hk max Hk De olika användningsområdena för en traktor i denna klass kräver maskinens fulla potential i alla hastigheter. Kraften hos AXION är tillgänglig redan från stillastående. Och ECOkraftuttaget är utformat så att du kan arbeta med fullt vridmoment och maximal effekt. AXION maximalt vridmoment Maxeffekt ECE R 120 ECE R Nm 410 hk Nm 380 hk Nm 350 hk Nm 320 hk varv/min Värden i enlighet med ECE R 120 Motor 9

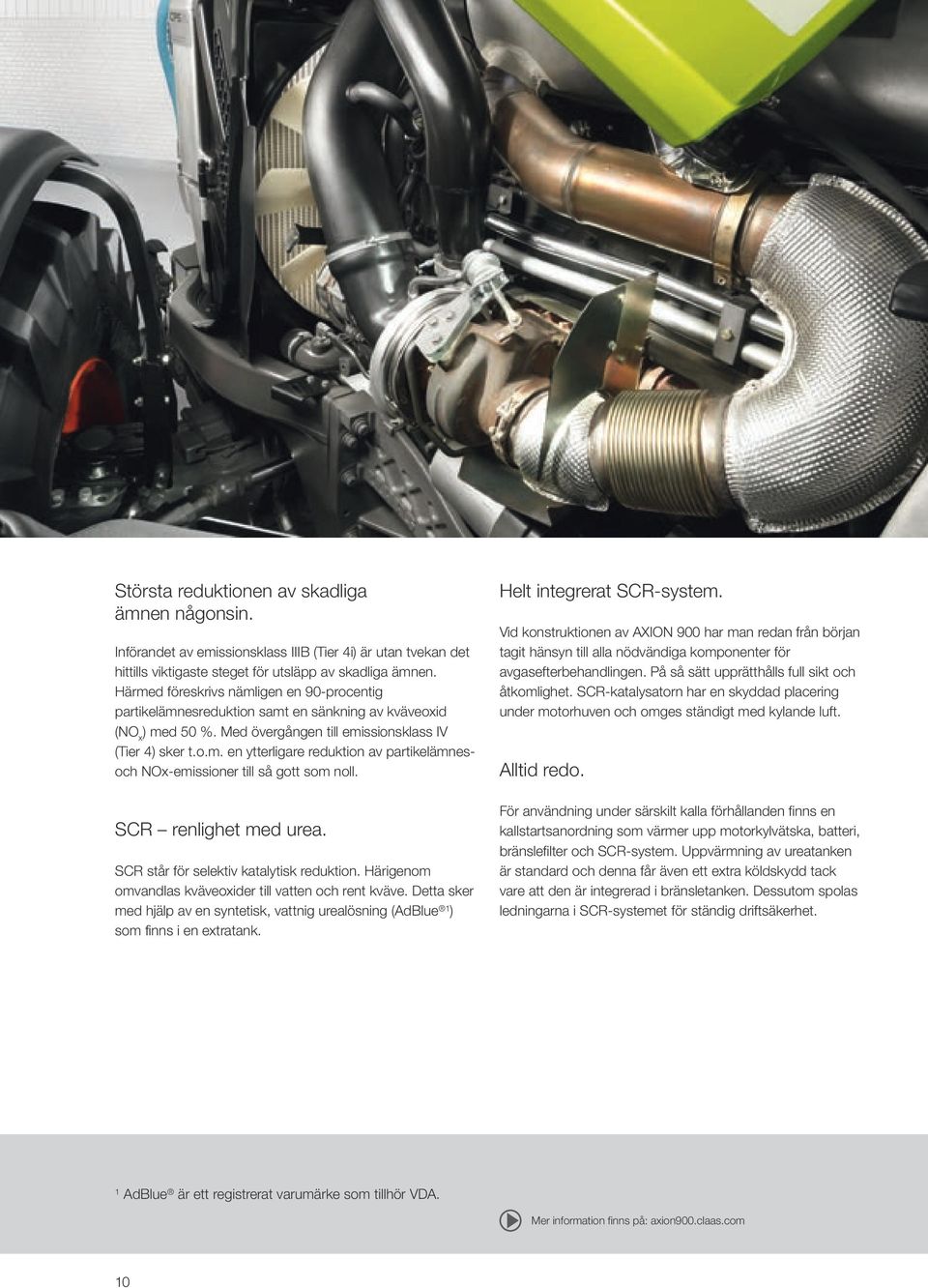

10 Största reduktionen av skadliga ämnen någonsin. Införandet av emissionsklass IIIB (Tier 4i) är utan tvekan det hittills viktigaste steget för utsläpp av skadliga ämnen. Härmed föreskrivs nämligen en 90-procentig partikelämnesreduktion samt en sänkning av kväveoxid (NO x ) med 50 %. Med övergången till emissionsklass IV (Tier 4) sker t.o.m. en ytterligare reduktion av partikelämnesoch NOx-emissioner till så gott som noll. SCR renlighet med urea. SCR står för selektiv katalytisk reduktion. Härigenom omvandlas kväveoxider till vatten och rent kväve. Detta sker med hjälp av en syntetisk, vattnig urealösning (AdBlue 1 ) som finns i en extratank. Helt integrerat SCR-system. Vid konstruktionen av AXION 900 har man redan från början tagit hänsyn till alla nödvändiga komponenter för avgasefterbehandlingen. På så sätt upprätthålls full sikt och åtkomlighet. SCR-katalysatorn har en skyddad placering under motorhuven och omges ständigt med kylande luft. Alltid redo. För användning under särskilt kalla förhållanden finns en kallstartsanordning som värmer upp motorkylvätska, batteri, bränslefilter och SCR-system. Uppvärmning av ureatanken är standard och denna får även ett extra köldskydd tack vare att den är integrerad i bränsletanken. Dessutom spolas ledningarna i SCR-systemet för ständig driftsäkerhet. 1 AdBlue är ett registrerat varumärke som tillhör VDA. Mer information finns på: axion900.claas.com 10

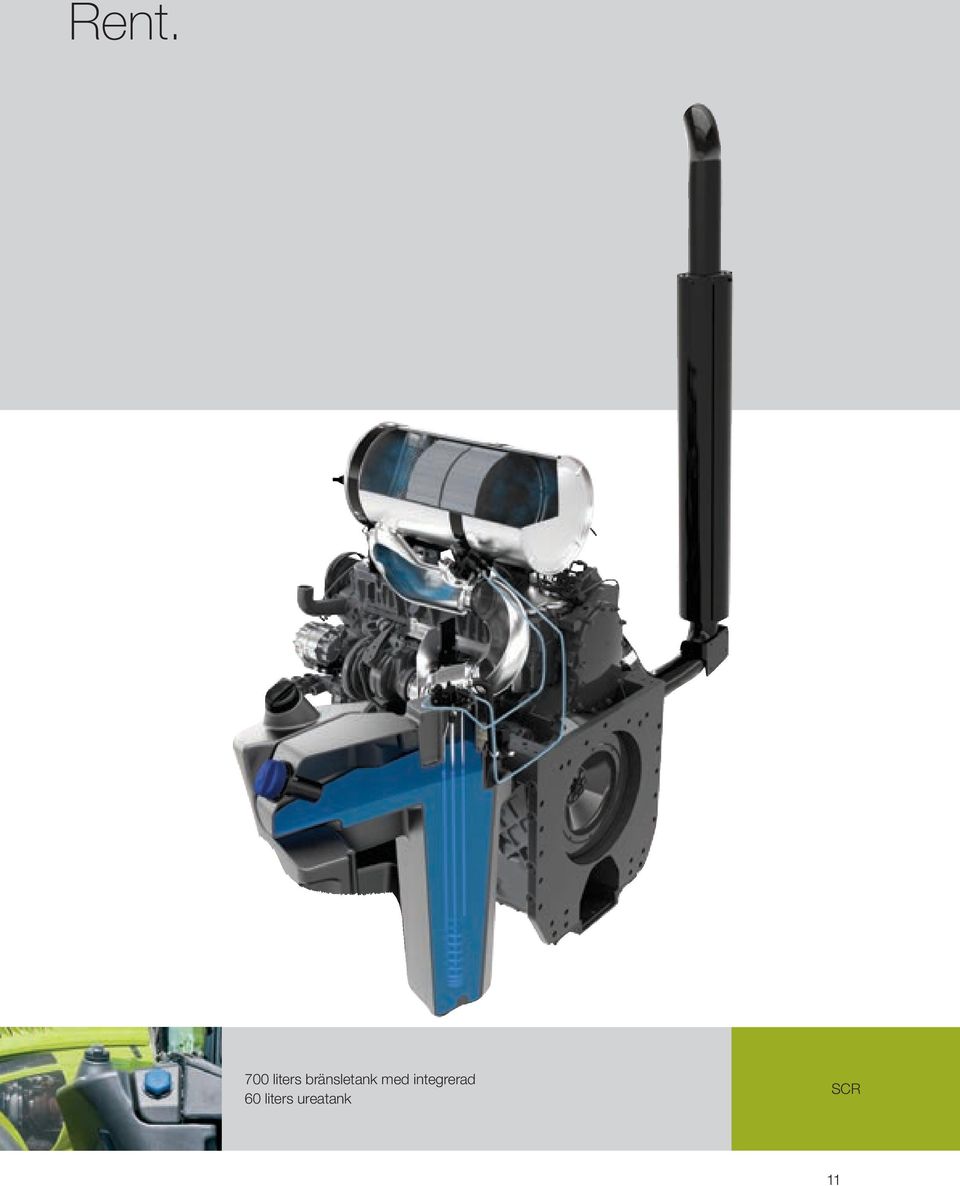

11 Rent. 700 liters bränsletank med integrerad 60 liters ureatank SCR 11

12 CMATIC. Steglöst för äkta prestanda. Effektiv och komfortabel. CMATIC står för steglös växlingsteknik på CLAAS traktorer. I AXION 900 serien sker överföringen med en ZF Eccomtransmission. Med den steglösa transmissionen med effektfördelning växlar man mellan de fyra mekaniska hastighetsintervallen med hjälp av lamellkopplingar. Det behövs ingen manuell gruppväxling. Den höga andelen mekanisk kraftöverföring ger i CMATIC transmissionen en utmärkt verkningsgrad i alla hastighetsintervaller vilket samtidigt ger låg bränsleförbrukning. 12

13 Utnyttja hela potentialen. Vid hastigheter på 0,05 km/h till 50 km/h kan full kraft användas i båda riktningar, eftersom det sker en mekanisk effektöverföring även vid backning. Dessutom kan varje växelläge användas vid varje motorvarvtal så att AXION 900 har en enorm användningspotential hela året. AXION 900 använder sina styrkor även vid transport. Vid r/min nås topphastigheten 40 km/h. Om föraren inte trampar på körpedalen ligger växeln i aktivt stillastående och traktorn håller säkert sin position. På så sätt kan man köra bekvämt och säkert med full effekt även på branta uppfarter från fältet eller i vägkorsningar. CMATIC 13

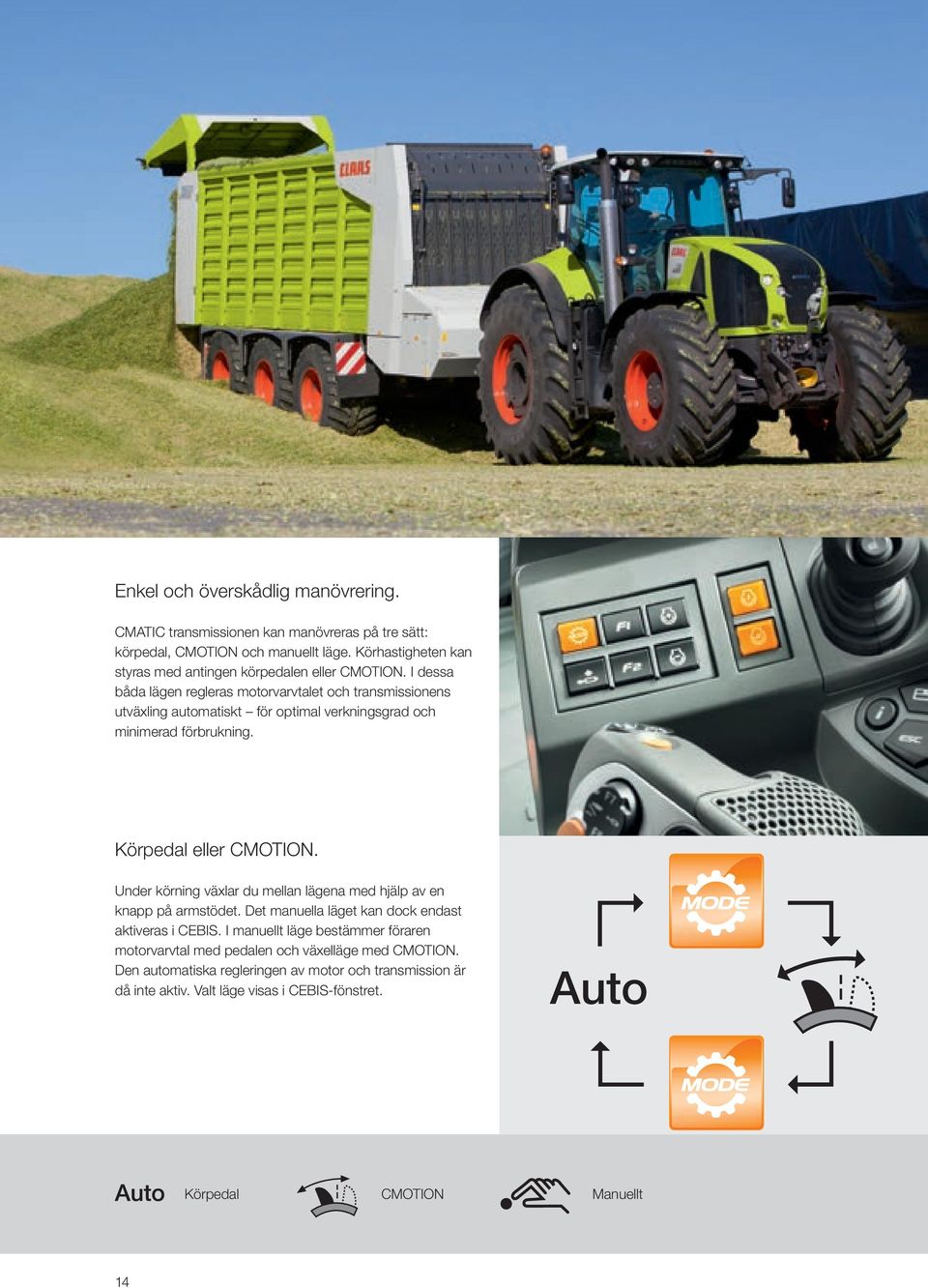

14 Enkel och överskådlig manövrering. CMATIC transmissionen kan manövreras på tre sätt: körpedal, CMOTION och manuellt läge. Körhastigheten kan styras med antingen körpedalen eller CMOTION. I dessa båda lägen regleras motorvarvtalet och transmissionens utväxling automatiskt för optimal verkningsgrad och minimerad förbrukning. Körpedal eller CMOTION. Under körning växlar du mellan lägena med hjälp av en knapp på armstödet. Det manuella läget kan dock endast aktiveras i CEBIS. I manuellt läge bestämmer föraren motorvarvtal med pedalen och växelläge med CMOTION. Den automatiska regleringen av motor och transmission är då inte aktiv. Valt läge visas i CEBIS-fönstret. Auto Körpedal CMOTION Manuellt 14

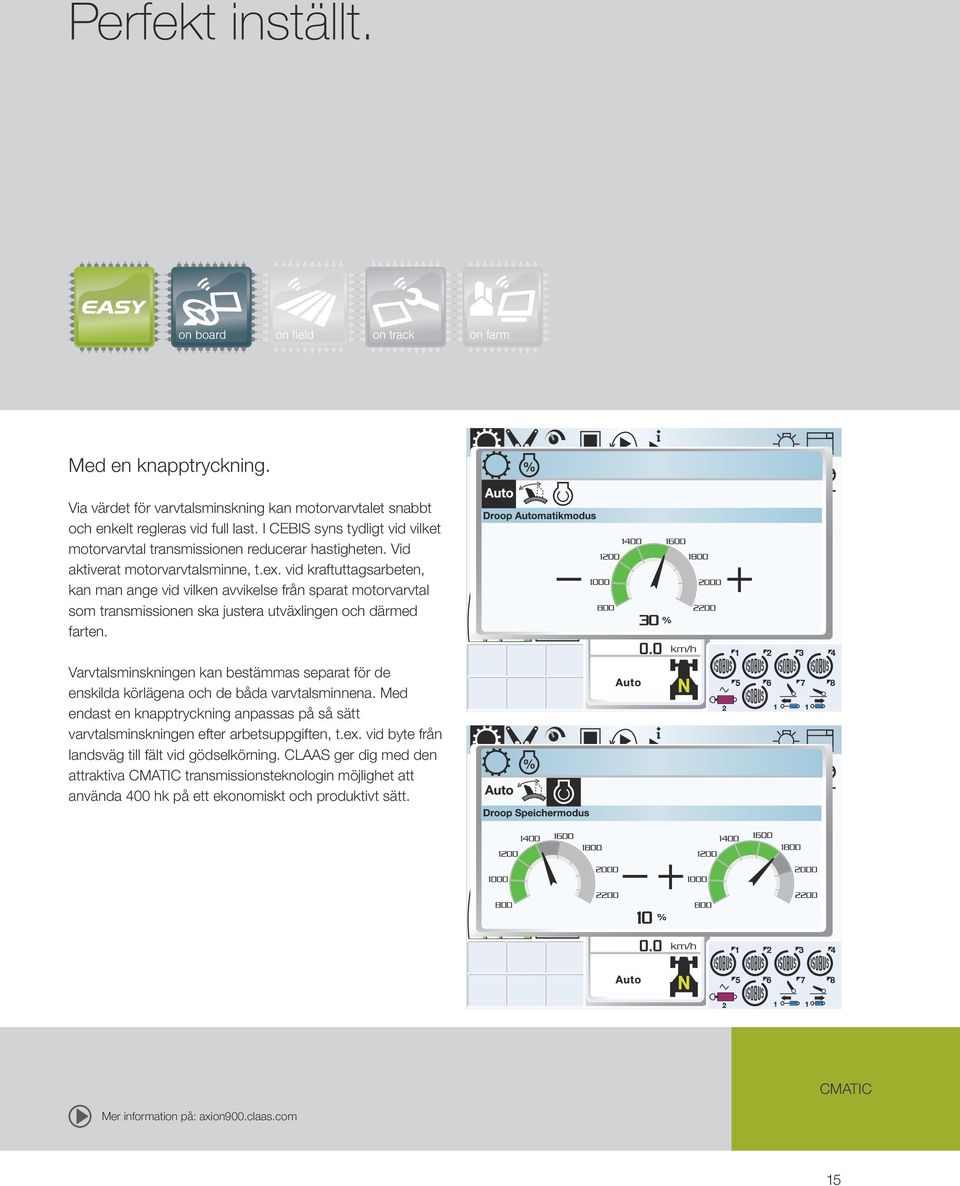

15 Perfekt inställt. Med en knapptryckning. Via värdet för varvtalsminskning kan motorvarvtalet snabbt och enkelt regleras vid full last. I CEBIS syns tydligt vid vilket motorvarvtal transmissionen reducerar hastigheten. Vid aktiverat motorvarvtalsminne, t.ex. vid kraftuttagsarbeten, kan man ange vid vilken avvikelse från sparat motorvarvtal som transmissionen ska justera utväxlingen och därmed farten. Varvtalsminskningen kan bestämmas separat för de enskilda körlägena och de båda varvtalsminnena. Med endast en knapptryckning anpassas på så sätt varvtalsminskningen efter arbetsuppgiften, t.ex. vid byte från landsväg till fält vid gödselkörning. CLAAS ger dig med den attraktiva CMATIC transmissionsteknologin möjlighet att använda 400 hk på ett ekonomiskt och produktivt sätt. CMATIC Mer information på: axion900.claas.com 15

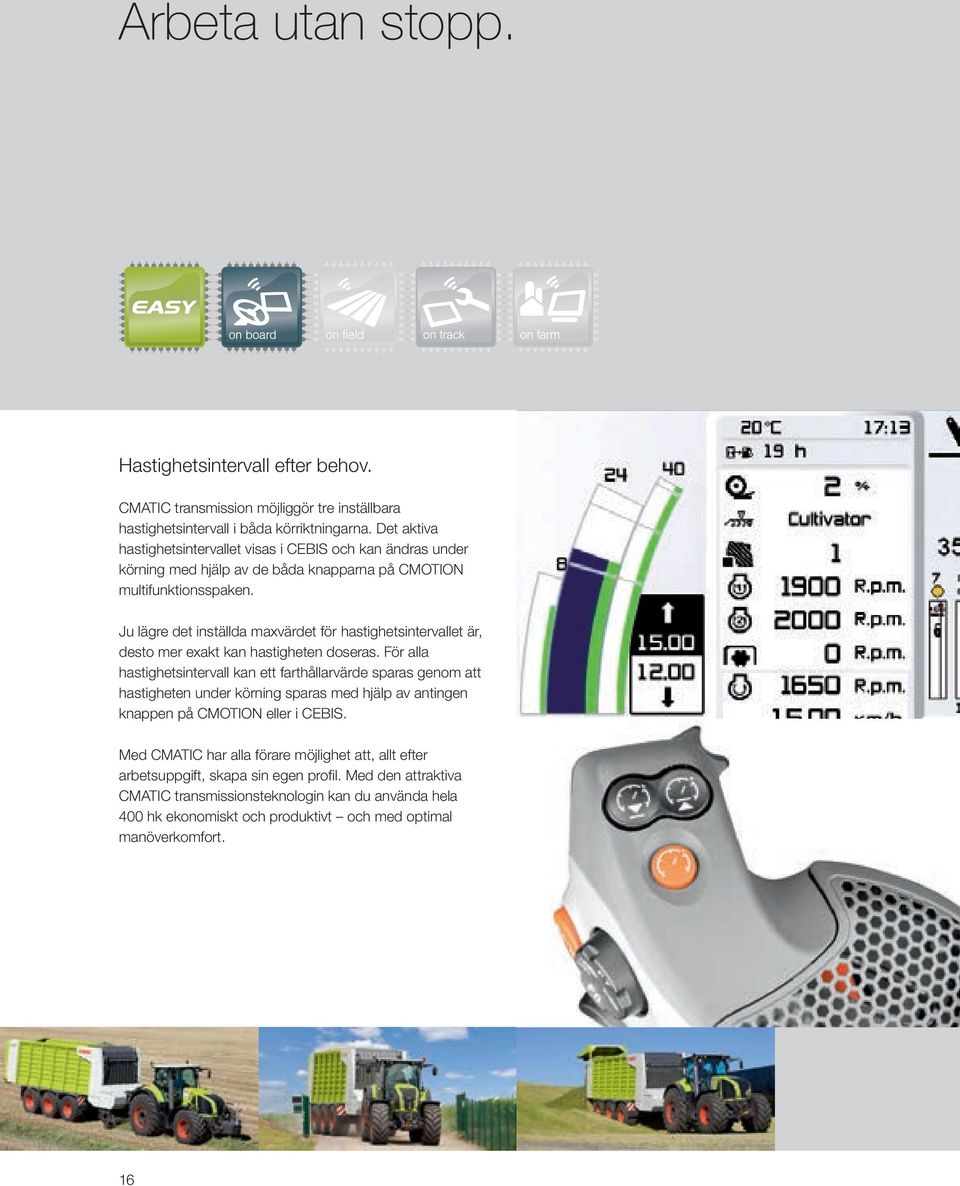

16 Arbeta utan stopp. Hastighetsintervall efter behov. CMATIC transmission möjliggör tre inställbara hastighetsintervall i båda körriktningarna. Det aktiva hastighetsintervallet visas i CEBIS och kan ändras under körning med hjälp av de båda knapparna på CMOTION multifunktionsspaken. Ju lägre det inställda maxvärdet för hastighetsintervallet är, desto mer exakt kan hastigheten doseras. För alla hastighetsintervall kan ett farthållarvärde sparas genom att hastigheten under körning sparas med hjälp av antingen knappen på CMOTION eller i CEBIS. Med CMATIC har alla förare möjlighet att, allt efter arbetsuppgift, skapa sin egen profil. Med den attraktiva CMATIC transmissionsteknologin kan du använda hela 400 hk ekonomiskt och produktivt och med optimal manöverkomfort. 16

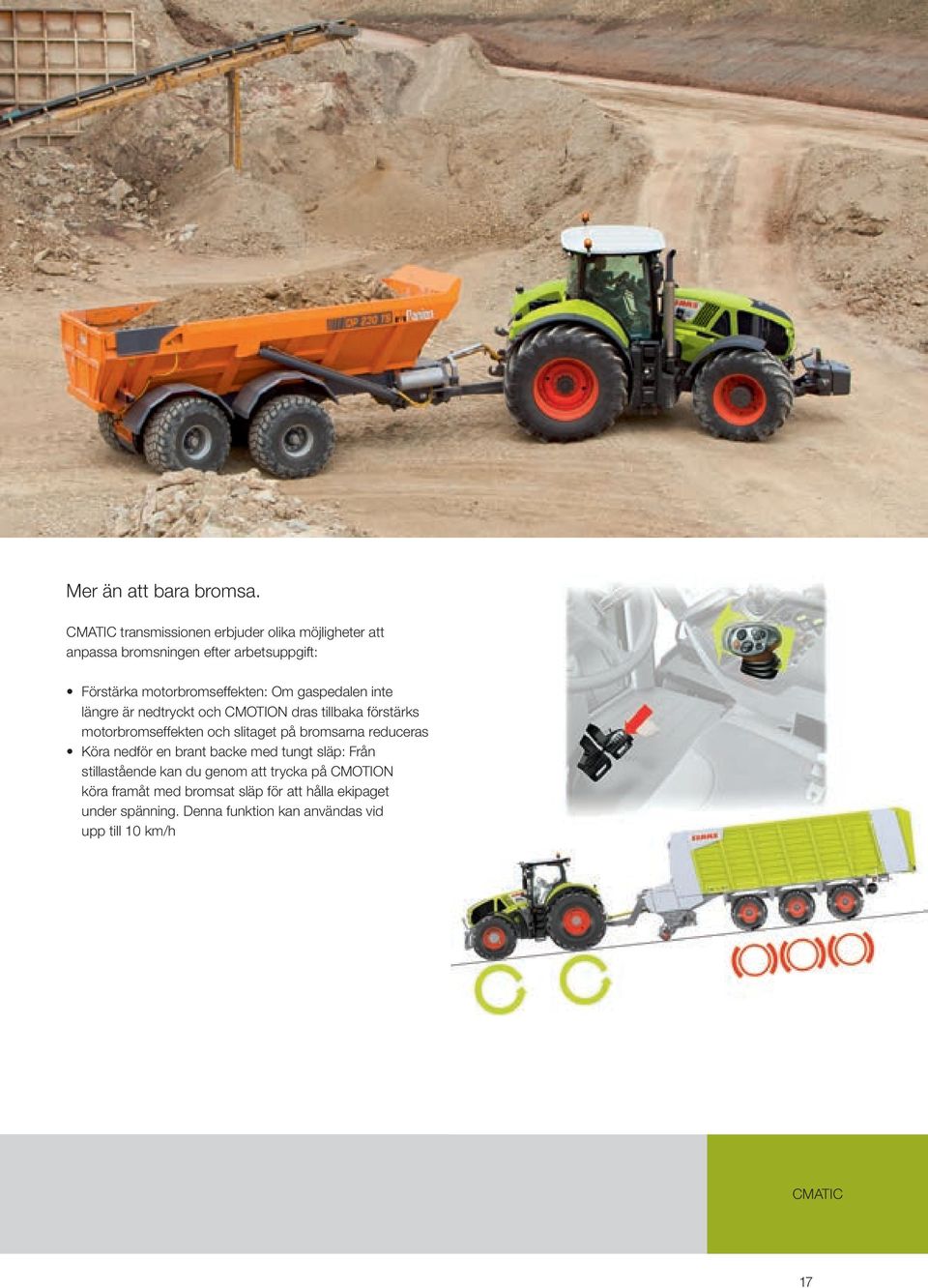

17 Mer än att bara bromsa. CMATIC transmissionen erbjuder olika möjligheter att anpassa bromsningen efter arbetsuppgift: Förstärka motorbromseffekten: Om gaspedalen inte längre är nedtryckt och CMOTION dras tillbaka förstärks motorbromseffekten och slitaget på bromsarna reduceras Köra nedför en brant backe med tungt släp: Från stillastående kan du genom att trycka på CMOTION köra framåt med bromsat släp för att hålla ekipaget under spänning. Denna funktion kan användas vid upp till 10 km/h CMATIC 17

18 Mycket stabil. Detta gör en 400 hk-traktor. CLAAS har tack vare sin samlade erfarenhet från standardtraktorer och XERION stortraktorer upp till över 500 hk utvecklat en helt ny lösning för AXION 900 för långa arbetspass under de svåraste förhållanden. Motorn sitter i en solid ram med integrerat motoroljetråg som absorberar all kraft från den främre trepunktslyften och framaxeln. För arbetet innebär det följande: Stor vridvinkel för framaxeln för maximal smidighet Optimal åtkomst till hela motorrummet och alla underhållspunkter Stor markfrigång genom att kardanaxeln integrerats i ramen Säker dragning av alla ledningar i ramen Mer information på: axion900.claas.com 18

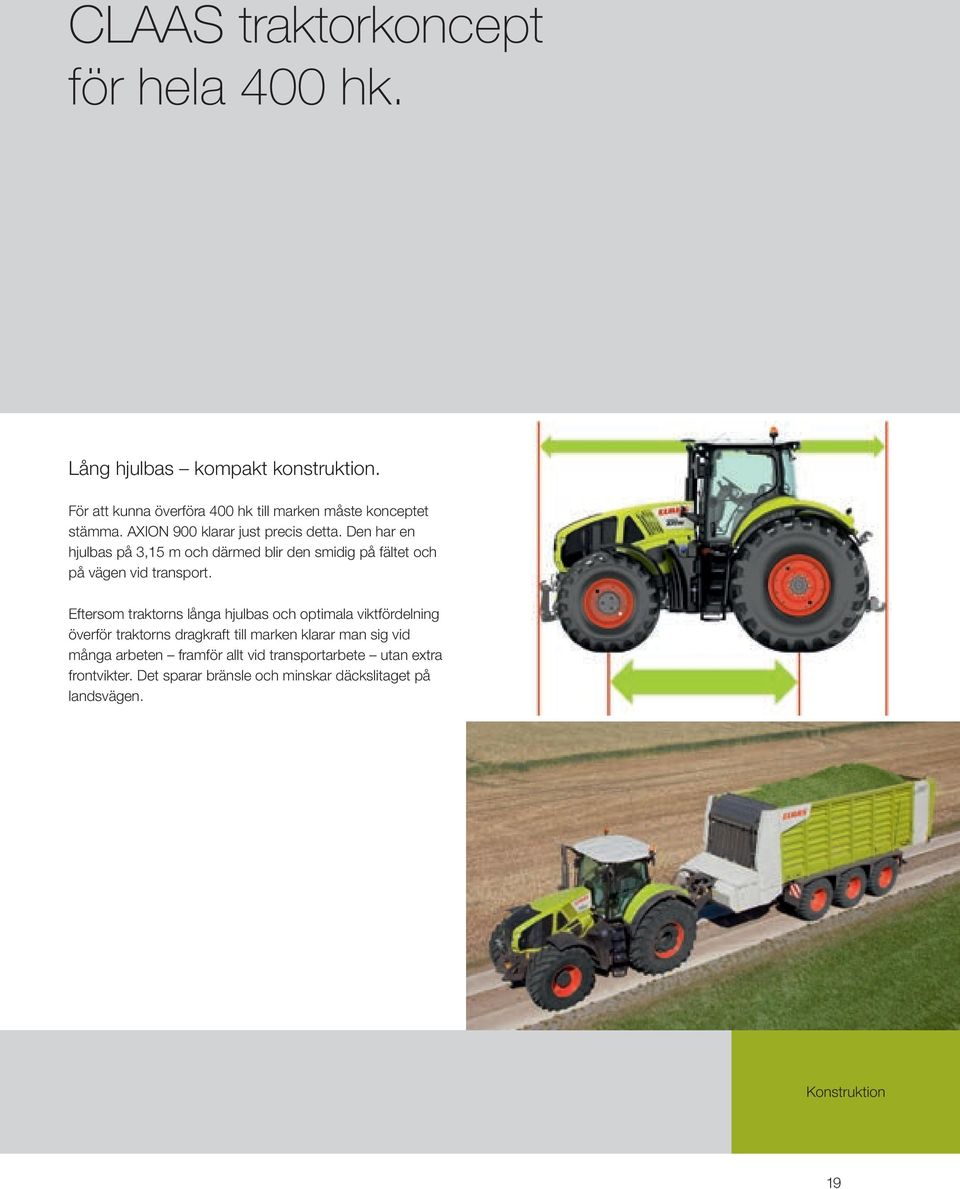

19 CLAAS traktorkoncept för hela 400 hk. Lång hjulbas kompakt konstruktion. För att kunna överföra 400 hk till marken måste konceptet stämma. AXION 900 klarar just precis detta. Den har en hjulbas på 3,15 m och därmed blir den smidig på fältet och på vägen vid transport. Eftersom traktorns långa hjulbas och optimala viktfördelning överför traktorns dragkraft till marken klarar man sig vid många arbeten framför allt vid transportarbete utan extra frontvikter. Det sparar bränsle och minskar däckslitaget på landsvägen. Konstruktion 19

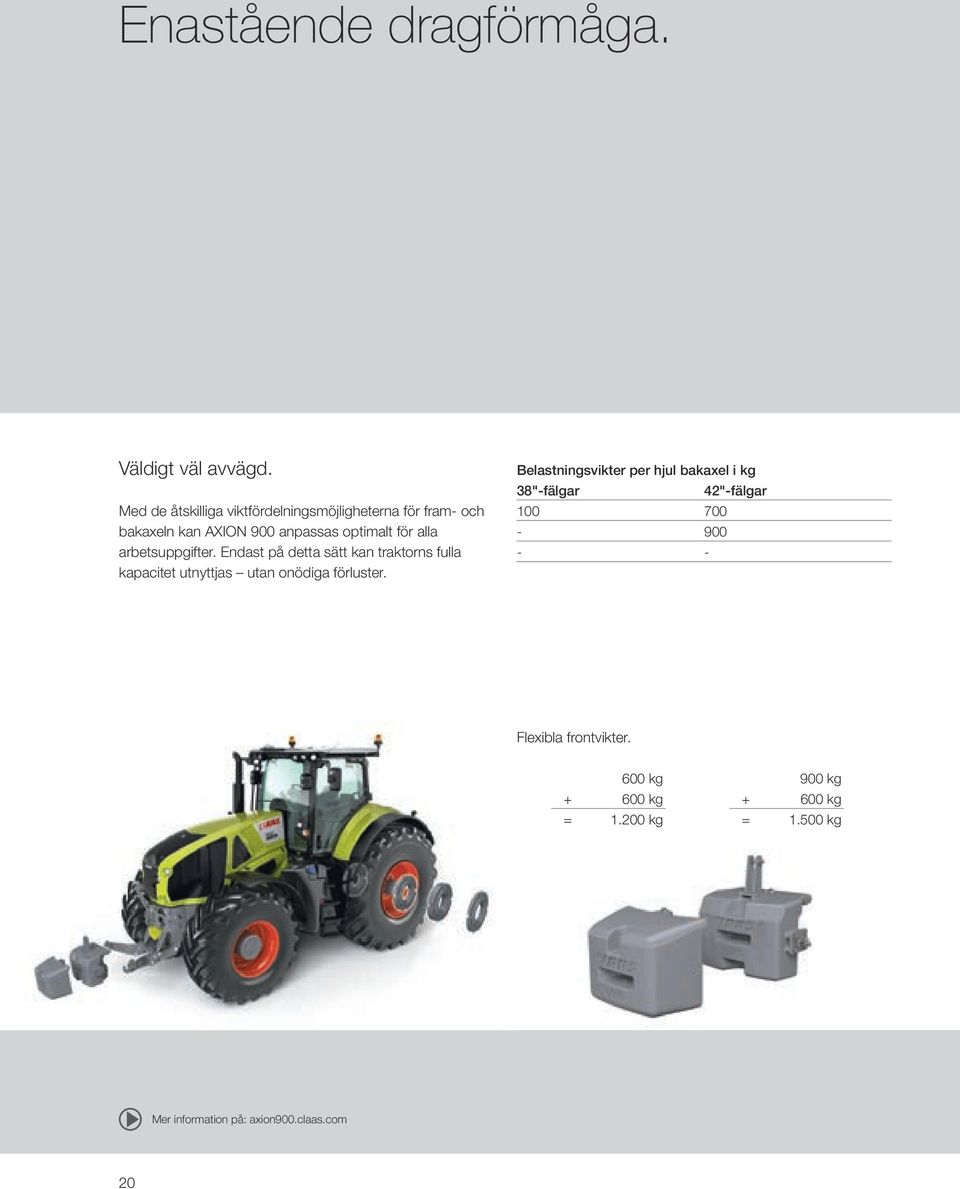

20 Enastående dragförmåga. Väldigt väl avvägd. Med de åtskilliga viktfördelningsmöjligheterna för fram- och bakaxeln kan AXION 900 anpassas optimalt för alla arbetsuppgifter. Endast på detta sätt kan traktorns fulla kapacitet utnyttjas utan onödiga förluster. Belastningsvikter per hjul bakaxel i kg 38"-fälgar 42"-fälgar Flexibla frontvikter. 600 kg kg = kg 900 kg kg = kg Mer information på: axion900.claas.com 20

21 Kraftfull och hållbar. Alla AXION 900 modellerna kan utrustas med största möjliga bakhjulsstorlek med en diameter på 2,15 m. För framaxeln finns det däck med en diameter på upp till 1,70 m. De många däckmöjligheterna gör att AXION 900 kan användas till allt. Vid maximal däckstorlek på 900/60 R 42 är traktorn flexibel på landsväg och skonsam mot marken på fältet samtidigt som den har en yttre bredd under 3 m. Stadig på jorden. AXION 900 kan utrustas med dubbelmontage redan från fabrik. De kan monteras fast med flänsmontering eller flexibelt med klämsystemet. 1 AXION 900 gör stora fotavtryck: Bakhjul upp till 900 mm breda och 2,15 m diameter Framhjul upp till 1,7 m diameter Redo för dubbelmontage fram och bak (tillval) 1 Dubbla däck är inte tillgängligt i alla länder. Se prislistan hos din återförsäljare. Mer information på: axion900.claas.com Konstruktion 21

22 Bromsa säkert. Alla AXION 900 modeller har en tillåten totalvikt på 18 t för 40 km/h- och 50 km/h-versionen. På 50 km/h-versionen är framaxlarna utrustade med skivbromsar som standard. Som tillval kan även 40 km/h-versionen utrustas med skivbromsar i framaxeln. Genom bromssystemen i framoch bakaxeln får man maximal säkerhet och stabilitet vid inbromsning. Automatiskt avpassat. Under inbromsningen anpassar sig framaxelns fjädring automatiskt efter den förändrade belastningen. På så sätt förblir traktorn stabil och säker även vid kraftig inbromsning. 22

23 Säkerhet på väg och i fält. REVERSHIFT med park-lock-funktion. Utöver den välbekanta och bekväma fram/back-växlingen har REVERSHIFT spaken även en integrerad park-lockfunktion. På så sätt kan AXION 900 mycket lätt hållas stilla. För ökad säkerhet aktiveras park-lock-funktionen i följande situationer: När motorn stängs av När motorn startas Så fort gaspedalen eller CMOTION förblir orörd i några sekunder vid stillastående. Oavsett i vilken position REVERSHIFT spaken befinner sig Så fort ingen sitter i förarsätet vid stillastående Släpbromssystem. För att uppfylla landsspecifika krav kan AXION 900 utrustas med ett pneumatiskt och ett hydrauliskt släpvagns bromssystem. Båda systemen kan användas tillsammans och anslutningarna är lättillgängliga på båda sidor om släpvagnskopplingen. Konstruktion 23

24 Utnyttja alla 400 hk. Rätt varvtal med en knapptryckning. För AXION 900 finns det tre olika kraftuttagsutföranden: 1000 r/min som standard 540 ECO/1000 r/min 1000/1000 ECO r/min Val av kraftuttagshastighet kan enkelt göras med en knapptryckning. Med ett annat reglage direkt på armstödet slås kraftuttaget på. Det integrerade friläget för det bakre kraftuttaget underlättar koppling av redskap. Utvändig manövrering för främre resp. bakre kraftuttag 24

25 All kraft redan från början. AXION 900 har tillgång till all sin effekt från stillastående och vid låga hastigheter. AXION 950 Nm Hk I ECO-läge kan över 90 % av den maximala motoreffekten (t.ex. 385 hk på AXION 950) överföras via kraftuttagsaxeln. På så sätt kan tunga redskap drivas med reducerat varvtal. Varvtal: 1000 r/min ECO vid varv per minut 540 r/min ECO vid varv per minut Motorn kan köras vid optimalt motorvarvtal i 1000-ECO-läge. Tack vare de fyra skruvmonterade kraftuttagstapparna kan AXION 900 alltid anpassas för respektive redskap varv/min 1000 ECO vid r/min Värden i enlighet med ECE R 120 Kraftuttag 25

26 Kraftfull hydraulik. AXION 900 har en lastavkännande hydraulik med ett flöde på 150 l/min eller 220 l/min samt upp till sex elektroniska hydraulventiler bak och upp till två fram. Alla hydraulventiler är utrustade med en tids- och flödesreglering och lämpar sig för långa arbetspass med genomgående kapacitet. Manövrering sker via proportionella brytare i armstödet, via ELECTROPILOT eller CMOTION. Alla hydraulventiler kan också tilldelas de olika funktionsknapparna på CMOTION-körspaken. Yttre manövrering av hydrauluttag på bakre stänkskärm kan kopplas till vilket hydrauluttag som än önskas. Bekväm inställning av redskapsfunktionerna i CEBIS 26

27 Högt tryck med snabba ryck. Koppla snabbt och enkelt utan tryck. Alla hydrauluttag baktill på AXION 900 har avlastningsspakar. På så sätt kan man koppla i och ur även under tryck. De färgade +/ -markeringarna av inlopp resp. utlopp underlättar korrekt anslutning av det önskade redskapet. Läckoljeledningar håller området kring hydraulventilerna fria från olja. För arbetsredskap med egna hydraulventiler finns det Power-beyond-anslutningar baktill. Det ger följande fördelar: Hydraulolja matas efter behov till redskapet Stor ledningsdiameter och trycklöst returflöde minskar effektförlusterna Fast monteringplatta med kopplingar för säker förbindelse mellan traktor och redskap Kraftigt dimensionerade platta kopplingar leder till lägre upphettning av oljan och undviker oljespill vid koppling Hydraulik 27

28 Drar allt. Bakre trepunktslyft. Vid en maximal lyftkraft på 11 t på alla AXION 900 modeller finns det möjlighet att ansluta ett stort antal redskap. Utförandet på den bakre trepunktslyften kan anpassas efter olika behov: Lyftarmar i kat. 3 eller kat. 4 Mekanisk eller hydraulisk tryckstång i kat. 3 eller kat. 4 Manuella eller automatiska stabilisatorer för båda lyftarmarna Slirkontroll Utvändig manövrering på båda stänkskärmarna Utvändiga reglage för den bakre trepunktslyften, kraftuttaget och en valbar hydraulventil 28

29 Direkt inställning. Via knapptryckningar och vridreglage på höger B-stolpe hanteras de viktigaste funktionerna för den bakre trepunktslyften: Höjning och sänkning Lastdämpning på/av Spärra trepunktslyft Aktivera slirkontroll Lyfthöjdsbegränsning Sänkhastighet Dragkrafts- och lägesreglering Inställning antislirkontroll På CMOTION kan den bakre trepunktslyften föras till förinställt arbetsdjup och till förinställd transportläge med hjälp av en knapptryckning. Med en finjustering i två steg kan aktuell position alltid justeras manuellt. När arbetspositionen aktiveras igen återgår den till den förinställda positionen. Inställning av arbetsdjupet för den bakre trepunktslyften med hjälp av vridreglaget på armstödet Bakre trepunktslyft 29

30 Frontlyft. Alla AXION 900 modeller kan utrustas med två olika typer av frontlyft redan på fabriken: 5,0 ton för redskap och vikter 6,5 ton för extra tunga redskap och vikter Eftermontering utan problem tack vare modulpåbyggnaden. AXION 900 serien är den första som har en helintegrerad främre trepunktslyft som utvecklats enbart för denna prestandaklass. Framaxeln och motorns särskilda konstruktion tar upp de krafter som uppstår och gör behovet av en extra ram överflödigt. Kompakt konstruktion: Litet avstånd mellan framaxel och fånghakar Bra redskapshantering och kort ekipagelängd Kompakta mått 30

31 Helt integrerad. Kopplingar för alla lägen. I den främre trepunktslyften finns det integrerade hydraulikoch eluttag för olika användningsområden: Två dubbelverkande hydraulventiler Trycklöst returuttag 7-poligt uttag ISOBUS-uttag Lägesreglering för den främre trepunktslyften. Lägesregleringen som kan fås som tillval för den främre trepunktslyften möjliggör exakt arbete med frontmonterade redskap. Arbetsdjupet kan ställas in via en ratt på armstödet medan man i CEBIS kan begränsa lyfthöjden samt bestämma lyft- och sänkhastighet. Frontlyften kan arbeta både enkel- och dubbelverkande. Utvändig manövrering för den främre trepunktslyften och en hydraulventil Frontlyft 31

32 Arbeta enklare, bekvämare och med hög komfort. Med AXION 900 har CLAAS presenterat en helt ny generation förarhytter. Utmärkt sikt tack vare 4-stolparskonceptet och välvd bakruta Armstöd med integrerad CMOTION multifunktionsspak

33

34 Fullkomlig komfort. Utvecklad tillsammans med användaren. Vid utvecklingen av AXION 900 bjöd vi redan på tidigt stadium in kunder från olika länder. Vi visade dem de första utkasten till den nya förarhytten för att redan från början kunna ta hänsyn till förslag och kritik från dem som använder traktorn i praktiken. Placeringen av reglage, anslutningar, hållare, sikten i förarhytten allt detta är bara en liten del av det som var viktigt för våra kunder. Utformningen av de många reglagen och placeringen av CEBIS bildskärmen i armstödet hänger nära samman med utformningen av CLAAS skördetröskor. Särskilt CMOTION multifunktionsspak har etablerat sig i CLAAS maskiner. I ARION 600 / 500, XERION och i LEXION blir CMOTION praxis. Detsamma gäller CEBIS: Manövrering och menystruktur är lika på alla maskiner. Sådd eller skörd du har alltid övertaget. 34

35 4-stolparskoncept. Med införandet av AXION 900 har CLAAS presenterat en helt ny generation förarhytter. CLAAS 4-stolpars förarhytt erbjuder avgörande fördelar: Fri sikt över redskapens hela arbetsbredd Stor hyttvolym för bra utrymme Hel framruta Tack vare den speciella placeringen av de bakre stolparna har föraren optimal sikt över redskapet. Den välvda bakrutan gör det dessutom möjligt att se fånghakarna bak och på så sätt säkert kunna koppla redskapet. Den välvda bakrutan har stor öppningsvinkel. Förarhytt 35

36 Ergonomi från CLAAS. Komfort redan från start. Redan på insteget upp till förarhytten börjar körkomforten hos CLAAS. Dörröppnaren kan nås från marken och gör det möjligt att öppna och stänga dörren på ett säkert sätt. Breda, självrengörande trappsteg ger tillsammans med handtagen ett riskfritt inträde i förarhytten. En stege på höger sida erbjuder en säker åtkomst för rengörings- och underhållsarbeten. 36

37 Överskådligt och genomtänkt. Genom att trampa på den lilla pedalen under rattstången fälls hela rattstången framåt. På så sätt ges god plats för att stiga i och ur och stången kan under arbetets gång placeras i optimalt läge. Med en låsanordning på rattstången kan rattens höjd ställas in i olika lägen. Instrumentpanelen är väl synlig eftersom den sitter på rattstången och svänger med i rörelserna. Därför kan all viktig information avläsas säkert även vid transportarbeten på väg. Utöver visningen i CEBIS kan man här direkt läsa av motortemperatur, tankinnehåll, tryckluftstillgång och körhastighet. Tack vare instrumentpanelens rundade form möjliggörs en perfekt överblick över alla värden. Genom att trycka på mittpedalen kan rattstången fällas undan. Förarhytt 37

38 Allt på rätt plats. Alla viktiga reglage är integrerade i höger armstöd: 1 CMOTION multifunktionsspak 2 Kontrollpanel körläge, omkoppling ELECTROPILOT, funktionsknappar, motorvarvtalsminne 3 CEBIS bildskärm 4 ELECTROPILOT med upp till fyra dubbelverkande hydraulventiler 5 Kontrollpanel CEBIS 6 Inställning av arbetsdjup för frontlyft och bakre trepunktslyft 7 Aktivering av främre och bakre kraftuttag 8 Handgas 9 Neutralläge transmission, aktivering av främre trepunktslyft 10 Hydraulventiler 11 Fyrhjulsdrift, differentialspärr, kraftuttagsautomatik, framaxelfjädring Armstödet kan justeras bekvämt både på längden och höjden efter förarens önskemål. Kontrollpanel (11) på armstödet: Fyrhjulsdrift, differentialspärr, kraftuttagsautomatik och framaxelfjädring 38

39 Konsekvent logik. Total överblick. En rad funktioner kan styras via vridreglage och knappar på B-stolpen: 1 Förval av kraftuttagshastigheter 2 Inställningar för den bakre trepunktslyften 3 Status för bakre trepunktslyft 4 Manövrering av elektronisk lyftreglering (EHR) 5 Huvudbrytare batteri, elektroniskt styrda hydraulventiler, CSM, styrsystem Funktioner som används sällan, t.ex. förval av kraftuttagshastighet och huvudströmbrytaren, sitter på höger sida om förarsätet. Med vridet säte kan inställning av den bakre trepunktslyften göras bekvämt med utmärkt överblick över redskapet. På så sätt kan finjusteringen av inställningarna för den bakre trepunkstlyften göras under arbetets gång. Två extra knappar för att lyfta och sänka den bakre trepunktslyften underlättar dessutom kopplingen av redskap. Förarhytt 39

40 400 hk med fingertopparna. CMOTION multifunktionsspak. CMOTION möjliggör en bekväm och effektiv användning av de viktigaste funktionerna på AXION 900. Genom manövrering av funktionerna med tumme, pek- och långfinger blir inte handen trött så snabbt eftersom armen vilar på det stoppade armstödet. Detta kan anpassas på höjden och längden efter förarens individuella önskemål. Manövrering bakre trepunktslyft. För den bakre trepunktslyften finns alla nödvändiga funktioner på CMOTION: Sänka till arbetsposition Lyfta till inställt max lyfthöjd Finjustering av höjning och sänkning i två steg (långsamt/snabbt) Höjning/sänkning till förvalt läge sker snabbt. 40

41 En spak många funktioner. 1 Körning framåt/körriktningsbyte 2 Bakre trepunktslyft 3 GPS PILOT 4 Vändtegsautomatik CSM 5 Funktionsknapparna F7/F8 och valbar hydraulventil 6 Farthållare 7 Byte av hastighetsintervall 8 Funktionsknappar F5/F6 Genom möjligheten till fri tilldelning av funktionsknappar på CMOTION måste du inte längre byta grepp under arbetet. Alla redskapsindividuella funktioner styrs bekvämt med CMOTION. Följande funktioner kan manövreras via funktionsknapparna: Redskap anslutna via ISOBUS Händelseräknare på/av Hydraulventil CMOTION Mer information på: axion900.claas.com 41

42 Säker styrning. CEBIS bildskärmen och reglagen är integrerade i armstödet. Förarens arm vilar på armstödet och gör inställningar i CEBIS så att körrörelserna inte måste kompenseras. På så sätt kan alla funktioner omedelbart ställas in exakt under arbetet. CEBIS manövrering. Grundläggande maskininställningar görs med CEBIS vridreglage: För att välja en menyrad eller för att ställa in en parameter vrids reglaget åt höger resp. vänster och valet bekräftas med en knapptryckning på vridreglaget. Med ESC-knappen lämnar du aktuella menyn. Genom att trycka på knappen DIRECT ACCESS hämtas den senast aktiverade funktionen som visas uppe till höger i CEBIS (1). Det sparar tid och underlättar optimal inställning av maskinen. 42

43 Hög intelligens är standard. Stor och tydlig bildskärm. 1 Menyrad 2 Visning av DIRECT ACCESS 3 Status frontlyft/bakre trepunktslyft och hydraulventiler 4 Tilldelning av funktionsknappar 5 Transmissionsstatus, hastighet, kraftuttagshastighet, motorvarvtalsminne, uppdragshantering, slirningsindikator, valfri indikator, temperatur, klockslag 6 Fordonsstatus 7 Hastighetsintervall och farthållare CEBIS bättre, helt enkelt: Endast två knappar att hantera: Vridknapp och ESC Snabb åtkomst av undermenyer via DIRECT ACCESS Integrerad fordonsdator som standard för kontroll av arealavverkning, bränsleförbrukning, fältdata Utrustad med två olika bildskärmslayouter (landsväg och fältarbete) CEBIS 43

44 För absolut bästa arbetsförhållande. Alla AXION 900-modeller är standardutrustade med luftkonditionering. Luftkonditioneringens komponenter är inbyggda i hyttens golv som är dubbelisolerat. Denna placering möjliggör optimal fördelning av luftströmmen i hytten och reducerar luftkonditioneringens bullernivå markant. Utöver manuell styrning finns det även en helautomatisk styrning. Ventilerat och varmt supersätet. Aktivt ventilerat och uppvärmt säte för angenäm känsla i alla väder Automatisk inställning av fjädringen efter förarens vikt Under extrasätet finns ett kylfack som rymmer två 1,5 liters flaskor och något litet att tugga på. Dokumentlåda och borttagbar förvaringslåda i vänster konsol 44

45 Bekvämlighet in i minsta detalj. Upplyst interiör. Oavsett om det är dag eller natt alla reglage är belysta när traktorns strålkastare är på. Dessutom har symbolerna på alla reglage bakgrundsbelysning för att alltid garantera säkert arbete. Ljusstyrkan på CEBIS bildskärmen anpassar sig automatiskt efter omgivande ljusförhållanden. På så sätt undviks bländande effekter i förarhytten. Fri sikt. På höger sida i förarhytten sitter det en stabil skena mellan A- och B-stolpen. Här kan terminaler som S10, S7 eller COMMUNICATOR monteras. Med ett klämsystem förflyttas de extra terminalerna individuellt på skenan. Anslutningar för strömförsörjning och ISOBUS-anslutningar sitter under skenan. På så sätt undviks onödiga kablar och extrajobb vid redskapsbyte. Anslutningar för strömförsörjning (25 A samt cigarettändare) och ISOBUS för extra terminaler sitter under höger konsol. Komfort 45

46 Skona förare och maskin. Fyrfaldig full fjädring. Genom de fyra fjädringspunkterna är förarhytten helt isolerad från chassit. Stötar och vibrationer når aldrig fram till föraren. De kombinerade fjädrarna och dämparna har en längre fjädringsrörelse och arbetar mycket effektivt tack vare mycket exakt avstämning. Hela fjädringssystemet arbetar helt underhållsfritt. PROACTIV framaxelfjädring automatiskt total komfort. Anpassad efter traktorns belastningstillstånd stannar fjädringen automatiskt i mittläge. Belastningsförändring genom inbromsning och vändningsmanövrer kompenseras också. Axelns parallellogramupphängning och fjädrar på 90 mm garanterar bästa köregenskaper. Tack vare den stabila konstruktionen är dubbelmontage tillåtet. Aktivering av framaxelfjädring 46

47 Kvalitetssäten. Det finns tre olika säten att välja mellan från luftfjädrat till aktivt fjädrat eller ventilerat, uppvärmt supersäte. Alla säten kommer från Grammer eller Sears. På det aktivt fjädrade sätet styrs fjädringen via en sensor som mäter aktuellt läge och acceleration. Lastdämpning. Tunga frontmonterade och burna redskap belastar både traktorn och föraren. För att jämna ut lasttoppar vid transporter och vid lyfta redskap på vändtegen är både den främre och den bakre trepunktslyften utrustad med en transportdämpning. Komfort Mer information på: axion900.claas.com 47

48 EASY. Få ut mer.

49 Namnet säger allt. CLAAS hela elektronikkompetens kan sammanfattas med ett namn: EASY. Det står för Efficient Agriculture Systems och håller vad det lovar: Med EASY blir allt från maskininställningar till styrsystem och programvarulösningar enkelt. Du kan anpassa systemen perfekt efter varandra och få ut det bästa av dina maskiner och din verksamhet. Go on. Go easy. EASY är indelat i fyra områden. Vart och ett specialiserat, tillsammans ett starkt team. on board maskinstyrning och prestandaoptimering sköts från hytten on field produktivitetsökning direkt på fältet on track maskinövervakning och fjärrdiagnos on farm programvarulösningar för företaget

50 Ännu bättre kontroll med ISOBUS och ICT. Allt efter behov. S7 S10 Med den mobila displayen erbjuder CLAAS den flexibla lösningen för ISOBUS och styrsystem. Terminalen kan även flyttas från en traktor eller en självgående skördemaskin till en annan, beroende på säsong eller användningsområde. Utrusta din AXION 900 redan från fabrik eller genom eftermontering med exakt det som du behöver: S10: högupplöst 10-tums touchscreen-terminal med styr- och ISOBUS-funktioner; upp till fyra kameror kan visas S7: högupplöst 7-tums touchscreen-terminal med styrfunktioner COMMUNICATOR: 5-tumsterminal med ISOBUS-funktioner COMMUNICATOR Anslutningar för ISOBUS i förarhytten, fram och bak 50

51 ICT (Implement Controls Tractor). I kombination med storbalspressen QUADRANT 3400 kan två funktioner på AXION 900 styras automatiskt från pressen tack vare ISOBUS: ICT CRUISE CONTROL: Optimerar pressens kapacitet och arbetskvalitet genom styrning av traktorns körhastighet. På så sätt anpassas körhastigheten permanent efter gällande förhållanden och man får ut det bästa av maskinkombinationen. ICT AUTO STOP för kraftuttaget: Om en överbelastning av QUADRANT 3400 mäts upp stänger ICT AUTO STOP automatiskt av kraftuttaget. På så sätt skyddas hela drivlinan och föraren avlastas även efter långa arbetsdagar. ICT Funktionsknappar. AXION 900 har åtta F-knappar som kan tilldelas olika funktioner i CEBIS. ICT CRUISE CONTROL och AUTO STOP för kraftuttaget belönades med en silvermedalj på Agritechnica Mer information på: axion900.claas.com ISOBUS 51

52 Öka kvaliteten på ditt arbete. CLAAS styrsystem avlastar föraren. De indikerar riktningen resp. styr traktorn helt automatiskt längs det optimala spåret. Fel och överlappningar undviks. Undersökningar visar att ett modernt autostyrningssystem kan spara upp till 7 % bränsle, maskinkostnader, gödning och växtskyddsmedel. Det automatiska styrsystemet GPS PILOT styrs med hjälp av touchscreen-terminalerna S10 och S7 (se sidan 50). Dessa utmärker sig genom en mycket enkel menystruktur och det användarvänliga gränssnittet. Korrigeringssignal efter behov. CLAAS har utformat sina olika system på ett sådant sätt att du flexibelt kan uppgradera dem när helst du önskar. Detta gäller i lika stor grad terminalens teknologi som användandet av alla vanligt förekommande korrigeringssignaler. För en ökad flexibilitet och användbarhet kan CLAAS styrsystem arbeta med GPS och GLONASS-satellitsystem. Styr automatiskt även på vändtegen. Funktionen AUTO TURN tar över vändmanövern på vändtegen. Vändriktningen samt nästa spår som ska bearbetas väljs därför i förväg i terminalen, resten fixar styrsystemet. 52

53 Alltid på rätt spår. Det automatiska styrsystemet GPS PILOT. Korrigeringssignalerna. RTK + / 2 till 3 cm Basstation Räckvidd ca 15 km Egen referensstation Maximal återkommande precision RTK NET + / 2 till 3 cm Korrektionssignal via mobilnätet 2-frekvenssignal Obegränsad arbetsradie Maximal återkommande precision Abonnemang krävs BASELINE HD + / 4 till 6 cm Mobil referensstation Räckvidd 3 till 5 km Inga abonnemangskostnader Egen korrigeringssignal Integrerat batteri OMNISTAR XP / HP / G2 + / 5 till 12 cm Satellitunderstödd korrigeringssignal 2-frekvenssignal Abonnemang krävs EGNOS / E-DIF + / 15 till 30 cm Inga abonnemangskostnader Grundprecision Utförlig information om detta hittar du i broschyren för CLAAS styrsystem eller hos din CLAAS-återförsäljare. Styrsystem 53

54 CLAAS SEQUENCE MANAGEMENT. Vändtegsautomatiken CSM tar över allt arbete vid vändningar. Med en knapptryckning upprepas alla tidigare inspelade funktioner. CSM erbjuder: Inspelning av upp till fyra sekvenser per arbetsredskap Aktivering av sekvenserna på CMOTION Visning av förloppen i CEBIS Tids- och körsträckeberoende inspelning Sekvenser kan ändras och optimeras i efterhand offline Följande funktioner kan kombineras i valfri ordningsföljd: Hydraulventiler med tids- och flödesstyrning Fyrhjulsdrift, differentialspärr och framaxelsfjädring Frontlyft och bakre trepunktslyft Farthållare och hastighetsintervallsbyte Främre och bakre kraftuttag Motorvarvtalsminne 54

55 CSM. Enkelt och bekvämt på vändtegen. Spela in och upprepa. Sekvenserna kan spelas in antingen utifrån tid eller körsträcka. Det går även att registrera sekvenserna vid stillastående maskin. Vid löpande inspelning kan föraren steg för steg och genom tydliga symboler följa hur en sekvens skapas i CEBIS. När en sekvens spelas upp kan denna pausas och återupptas med en knapptryckning. Optimera utan stopp. Inspelade sekvenser kan ändras och optimeras i efterhand offline. Steg kan infogas, raderas och ändras i varje enskild detalj. Tider, sträckor och flöden kan på detta sätt anpassas efter aktuella förhållanden. Efter första inspelningen av en sekvens kan denna förfinas in i minsta detalj under arbetet. CSM 55

56 Uppdragshantering och TELEMATICS. Redskapsmanövrering med CEBIS. Med CEBIS kan man registrera 20 redskap. Alla inställda värden tilldelas respektive redskap. Fyra CSM-sekvenser Läge för och aktivering av arealberäkning Arbetsbredd för redskap Det sparar onödigt inställningsarbete vid redskaps- och förarbyte. Koppla, ladda redskap i CEBIS och arbeta. Fältadministrering. För dokumentation av utfört arbete kan man spela in och spara upp till 20 uppdrag i CEBIS. Efter att ha matat in arbetsbredden kan arealberäkningen och förbrukningsindikatorn per hektar startas. För att få så exakta resultat som möjligt kan hastigheten registreras via radar. Underhållsräknare i CEBIS 56

57 Starka argument för CLAAS TELEMATICS: CLAAS TELEMATICS på AXION Analys av arbetstiden Analysera arbetstider Minska stilleståndstider Kontrollera maskininställningar Optimera bränsleförbrukningen Förbättra arbetet: Analys av arbetstiden Optimera inställningarna: Fjärrövervakning Förenkla dokumentationen: Dataregistrering Minska tid för underhåll: Fjärrdiagnos Så fungerar CLAAS TELEMATICS. Med TELEMATICS kan du alltid, och var du än befinner dig, få fram all information om din maskin. Registrerade data skickas med jämna mellanrum via radiosignaler till TELEMATICS-webbservern. Det ger dig, och eventuellt även en behörig servicepartner, möjlighet att hämta och utvärdera relevant information från internet. 2 Kapacitetssäkring Se postionen i Google Earth Aktuellt arbete 3 Dataregistrering Automatisk dataregistrering för dokumentation Säker lagring på central server Standardgränssnitt för dataexport från TELEMATICS 4 Fjärrövervakning Serviceplanering Fjärrdiagnos med CDS Uppdragshantering och TELEMATICS 57

58 Kort underhållstid. Daglig service ska vara så enkel som möjligt då blir det lätt en vana. Den stora helgjutna motorhuven ger med en knapptryckning åtkomst till alla underhållspunkter på motorn Oljenivåkontroll och påfyllning möjlig även med stängd motorhuv Allt underhåll som måste utföras dagligen kan göras helt utan verktyg Med de långa oljebytesintervallen (motor 600 h, transmission och hydraulik h) sparar man mycket tid och pengar. På så sätt förlorar du mindre värdefull tid under säsongen och maskinen gör det den ska arbeta. Batteriet sitter på vänster sida i ett förvaringsfack. En automatisk batterihuvudbrytare bryter strömförsörjningen 90 sekunder efter att motorn stängts av. Bränsleförfiltret som sitter på insteget till förarhytten är enkelt att kontrollera. 58

59 Snabbt avklarat. Frisk luft för full effekt. De stora insugsytorna i motorhuven ger rikligt med friskluft för kylning och för motorns luftfilter. På grund av de låga flödeshastigheterna på insugsytorna förblir dessa alltid rena och genomsläppliga. Kylarpaketen bärs upp av en stabil ram och gasdämpare öppnar kylarytorna i två lägen för fullständig rengöring. På så sätt kan rengöring genomföras säkert och praktiskt vid behov. Lätt åtkomst till förarhyttsfilter på hyttaket Underhåll 59

60 Mycket pålitlig. CLAAS Service. Vi hjälper dig dygnets alla timmar. Du kan alltid räkna med professionalitet och tillförlitlighet när det gäller First CLAAS Service. CLAAS importörer och återförsäljare säkerställer optimal reservdelsförsörjning och pålitlig kundservice världen över, dygnet runt. Vi ställer tillförlitliga diagnoser. Våra servicespecialisters långa erfarenhet i kombination med moderna diagnossystem, som CDS, garanterar snabb felsökning såväl som pålitlig konfiguration och uppdatering av CEBIS. Vi talar samma språk. CLAAS partners tillhör de effektivaste företagen inom lantbruksteknik i hela världen. De är inte bara utbildade och utrustade, de är dessutom väl förtrogna med lantbrukets förutsättningar och dina förväntningar på kompetens och pålitlighet. Vi finns där maskinerna finns. Vårt centrala reservdelslager levererar samtliga ORIGINAL CLAAS reservdelar snabbt och tillförlitligt över hela världen. Det stora antalet CLAAS Partner säkerställer att delarna snabbt når fram oavsett var du befinner dig. 60

61 Servicen är alltid nära till hands, även när den är långt borta. Med CLAAS fjärrdiagnos sparar både du och vi dyrbar tid. Via internet har våra servicetekniker direktåtkomst till alla prestanda- och elektronikdata för din AXION. Ofta kan lösningen till problemet komma från fjärran. Om en servicetekniker måste finnas på plats har vi all nödvändig information och kan ta med oss nödvändiga reservdelar redan vid första besöket. Service MAXI CARE. Säkerhet kan planeras. Maximal driftsäkerhet i kombination med maximal kostnadssäkerhet det är den servicefilosofi som CLAAS MAXI CARE baseras på. Med olika servicepaket erbjuder MAXI CARE en service som är perfekt anpassad efter det enskilda företagets behov. First CLAAS Service MAXI CARE 61

62 AXION Mått och vikt (standarddäck, med olja och bränsle, utan förare) Bakhjul 650/85 R /85 R /85 R /85 R 38 Framhjul 600/70 R /70 R /70 R /70 R 30 Längd (med uppfälld främre och bakre trepunktslyft) (e) mm Centrum bakaxel till ovankant hyttak (a) mm Höjd (b) mm Hjulbas (c) mm Bakaxel upp till kat. 4-lyftarmar (d) mm Markfrigång framaxel (f) mm Markfrigång bakaxel (utan jordbruksdrag) (g) mm Vikt utan extra viktbelastning kg Max frontvikt med främre trepunktslyft kg Viktfördelning med främre trepunktslyft, % 56/44 56/44 55/45 55/45 utan viktbelastning (bak/fram) Max tillåten totalvikt kg Däck (standardframaxel eller fjädrande framaxel Bakhjul Framhjul 650/65 R /65 R /85 R /70 R /85 R /70 R /70 R /70 R /70 R /70 R /70 R /70 R /70 R /60 R /75 R /75 R /75 R /75 R /75 R /70 R /75 R /65 R /85 R /75 R /85 R /75 R /60 R /60 R 34 a b f g c e d Standard Tillval Tillgängligt Ej tillgängligt 1 Däck med industrimönster

63 AXION Motor Tillverkare FPT FPT FPT FPT Antal cylindrar/insug 6/TI 6/TI 6/TI 6/TI Cylindervolym cm Nominellt varvtal varv/min Effekt vid nominellt varvtal (97/68/EG) 1 kw/hk 306/ / / /321 Effekt vid nominellt varvtal (ECE R 120) 2 kw/hk 298/ / / /315 Max effekt (ECE R 120) 2 kw/hk 302/ / / /320 Intervall med konstant effekt varv/min till till till till Varvtal vid max vridmoment varv/min till till till till Max vridmoment (ECE R 120) 2 Nm Luftfilter med dammaspiratör Volym bränsletank l Oljebytesintervall h CMATIC transmission Transmission typ CMATIC CMATIC CMATIC CMATIC Körhastighet (min/max) 40 km/h-version km/h 0,05/40 0,05/40 0,05/40 0,05/40 REVERSHIFT kopplingsfri fram/back Bakaxel Flänsaxel Insticksaxel, ställbar Elektrohydrauliskt aktiverade differentialspärrar Differentialspärrsautomatik Max storlek bakhjul 900/60 R /60 R /60 R /60 R 42 Oljebytesintervall h Kraftuttag Extern manövrering och stoppknapp ECO/ /1.000 ECO Utbytbar kraftuttagstapp Kraftuttagstapp 1⅜" 6, 8 eller 21 splines och 1¾" 20 splines AXION hjulsdrift Max. styrvinkel grader Castorvinkel grader Pendlingsvinkel grader Vändradie m 6,8 6,8 6,8 6,8 Spårvidd mm med hjul 600/70 R /70 R /70 R /70 R 30 PROACTIV fjädrande framaxel PROACTIV fjädrande och bromsad framaxel Differentialspärr med lamellkoppling Konstruerad för dubbelmontage Pivoterande framskärmar Hydraulik Flöde vid nominellt varvtal, standard (tillval) l/min 150 (220) 150 (220) 150 (220) 150 (220) Max arbetstryck bar Antal elektrohydrauliska ventiler (min/max) ELECTROPILOT joystick Bakre trepunktslyft Max lyftkraft i fånghakarna kg Kontinuerlig lyftkraft under 610 mm kg Lyfthöjd mm Fånghakar Kat. 3/4 Kat. 3/4 Kat. 3/4 Kat. 3/4 Lastdämpning Aktiv slirkontroll Frontlyft Max lyftkraft t 6,5 eller 5,0 6,5 eller 5,0 6,5 eller 5,0 6,5 eller 5,0 Frontkraftuttag 1000 r/min Lastdämpning Utvändig manövrering Hydrauluttag fram ISOBUS uttag fram/bak Förarhytt 4-punktsfjädring Multifunktionsarmstöd ACC Klimatautomatik Passagerarsäte Kylfack Standard Tillval Tillgängligt Ej tillgängligt Standard Tillval Tillgängligt Ej tillgängligt 1 Prestandauppgifter avgörande för registrering. Prestandan enligt 97/68 EG är identisk med 2000/25/EG. 2 Motsvarar ISO TR CLAAS strävar hela tiden efter att anpassa alla produkter för att allt bättre möta de praktiska kraven. Vi förbehåller oss därför rätten att när som helst ändra tekniska specifikationer. Information och illustrationer skall uppfattas som ungefärliga och kan innehålla utrustningsvarianter som inte ingår som standard. Denna broschyr har tryckts för global användning. När det gäller teknisk utrustning hänvisas till prislistan hos närmaste CLAAS-representant. På vissa bilder har delar av skyddsutrustningen tagits bort. Detta har gjorts enbart för att bättre kunna tydliggöra funktionen, och detta får inte ske på eget bevåg för att undvika risken för eventuella skador. I den mån demontering får ske hänvisas till respektive anvisningar i användarhandboken. Alla tekniska uppgifter beträffande motorer avser i princip den europeiska riktlinjen om avgasreglering: emissionsklass. Vi nämner endast Tier-normen i detta dokument som information och för bättre förståelse. Registrering för regioner där avgasregleringen regleras av Tier-normen kan inte garanteras genom detta omnämnande.

64 Starka argument. CPS Hela 400 hk utan boosteffekt, alltid till din tjänst Helt integrerad SCR-avgasefterbehandling Den modernaste motorteknologin för hög effekt vid låg förbrukning Självbärande konstruktion för maximal stabilitet Smidig med speciell motorramskomponent Lång hjulbas och optimal viktfördelning Kompakt konstruktion med integrerad frontlyft Steglös CMATIC transmission med hög mekanisk verkningsgrad Komfort 4-stolparshytt. CMOTION multifunktionsspak 4-punkts hyttfjädring Aktivt fjädrade och ventilerade förarsäten Fjädrad framaxel med aktiv nivåreglering Lastdämpning i bakre trepunktslyften och frontlyften EASY GPS PILOT från fabrik CSM vändtegsautomatik Redskapsmanövrering TELEMATICS ISOBUS 62
