2 AXION Talar för sig själv. Sådant som inte kräver någon förklaring är oftast det som övertygar bäst. Saker som man själv kan prova och förstå, sådant som vi verkligen tar till oss det ger en bestående övertygelse. Exakt sådana är AXION En traktor, vars fördelar talar för sig själv. Funktioner som inte lämnar några frågetecken. En komfort som gör att långa arbetsdagar flyger fram. Intelligent kraft som klarar alla utmaningar. AXION 800 serien förenar de goda generna från de framgångsrika serierna ARION 600/500 och AXION 900 i en enda traktor som har allt och som övertygar. Även fackjournalisterna från 20 europeiska länder har upptäckt dess styrkor och utsett AXION 850 till "Tractor of the Year 2014". Den talar nämligen för sig själv. AXION axion800.claas.com 2

3 Talar för sig själv 3

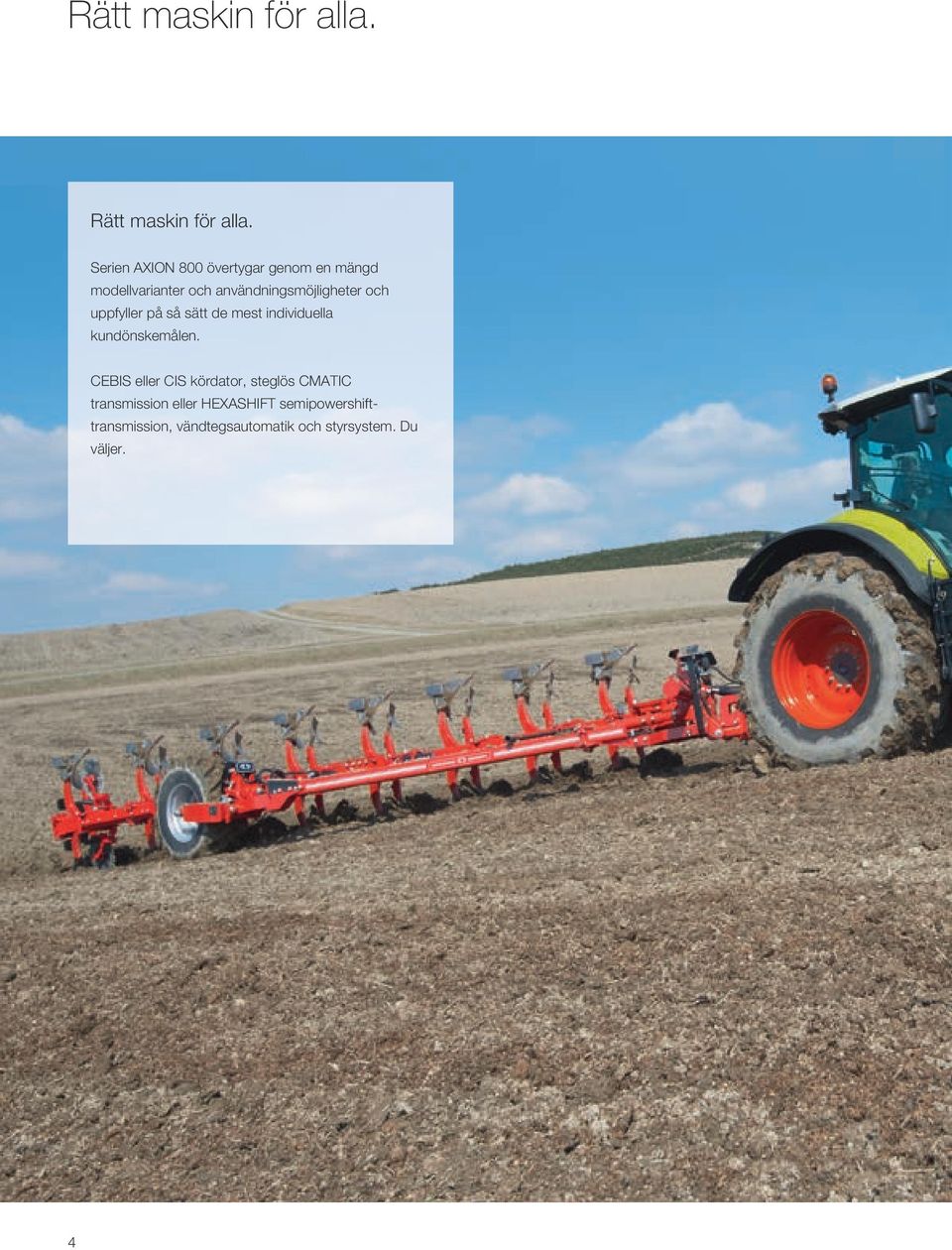

4 Rätt maskin för alla. Rätt maskin för alla. Serien AXION 800 övertygar genom en mängd modellvarianter och användningsmöjligheter och uppfyller på så sätt de mest individuella kundönskemålen. CEBIS eller CIS kördator, steglös CMATIC transmission eller HEXASHIFT semipowershifttransmission, vändtegsautomatik och styrsystem. Du väljer. 4

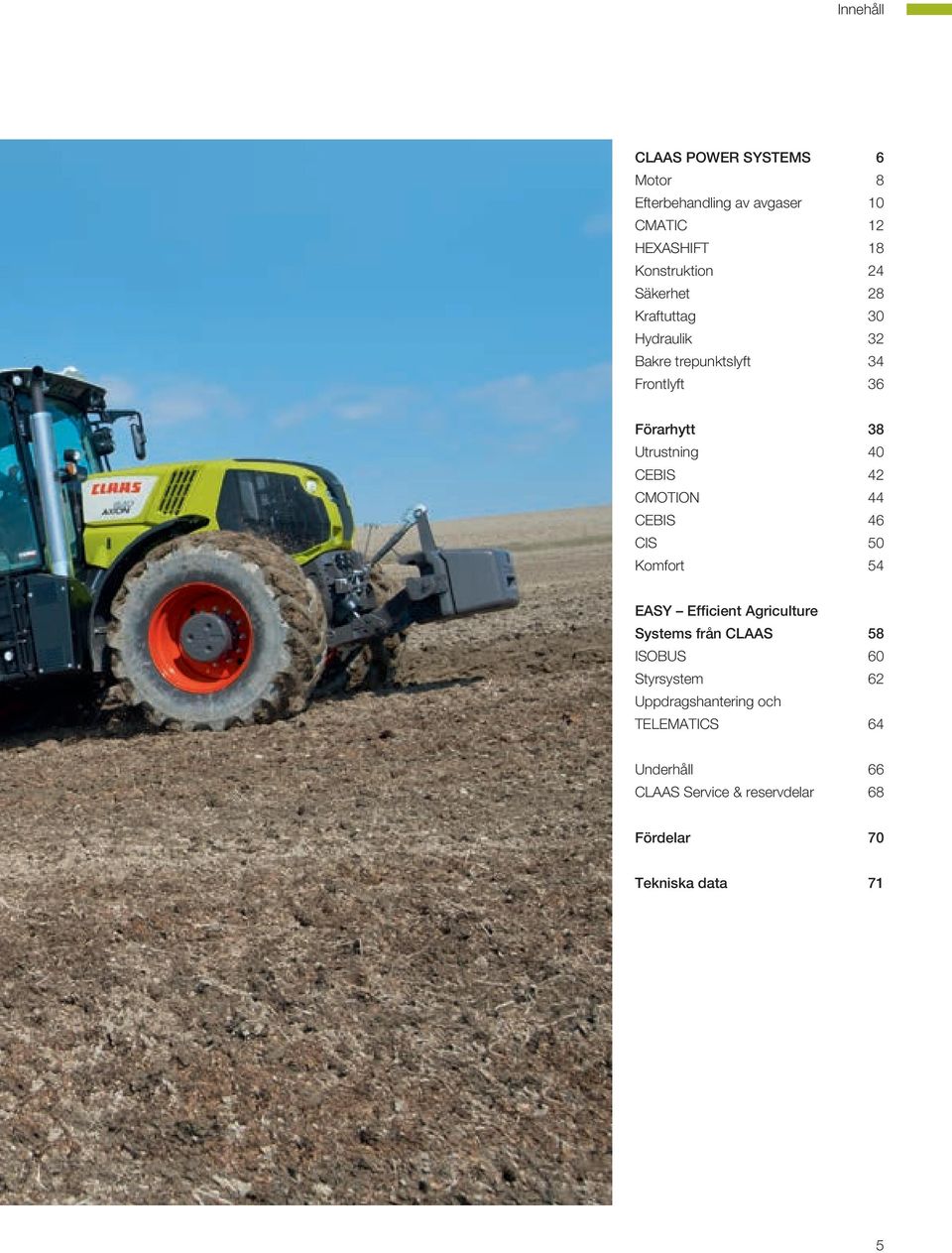

5 Innehåll CLAAS POWER SYSTEMS 6 Motor 8 Efterbehandling av avgaser 10 CMATIC 12 HEXASHIFT 18 Konstruktion 24 Säkerhet 28 Kraftuttag 30 Hydraulik 32 Bakre trepunktslyft 34 Frontlyft 36 Förarhytt 38 Utrustning 40 CEBIS 42 CMOTION 44 CEBIS 46 CIS 50 Komfort 54 EASY Efficient Agriculture Systems från CLAAS 58 ISOBUS 60 Styrsystem 62 Uppdragshantering och TELEMATICS 64 Underhåll 66 CLAAS Service & reservdelar 68 Fördelar 70 Tekniska data 71 5

6 CPS CLAAS POWER SYSTEMS. Optimal drivlina för bästa resultat. Utvecklingen hos CLAAS står för en strävan efter ännu högre verkningsgrad, större tillförlitlighet och bästa ekonomi. I CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett system utan like. Alltid topprestanda, när du behöver den. Den energisnåla tekniken, som är noggrant anpassad till det arbete som ska utföras, blir snabbt lönsam. Mer information på: axion800.claas.com 6

7 CLAAS POWER SYSTEMS 7

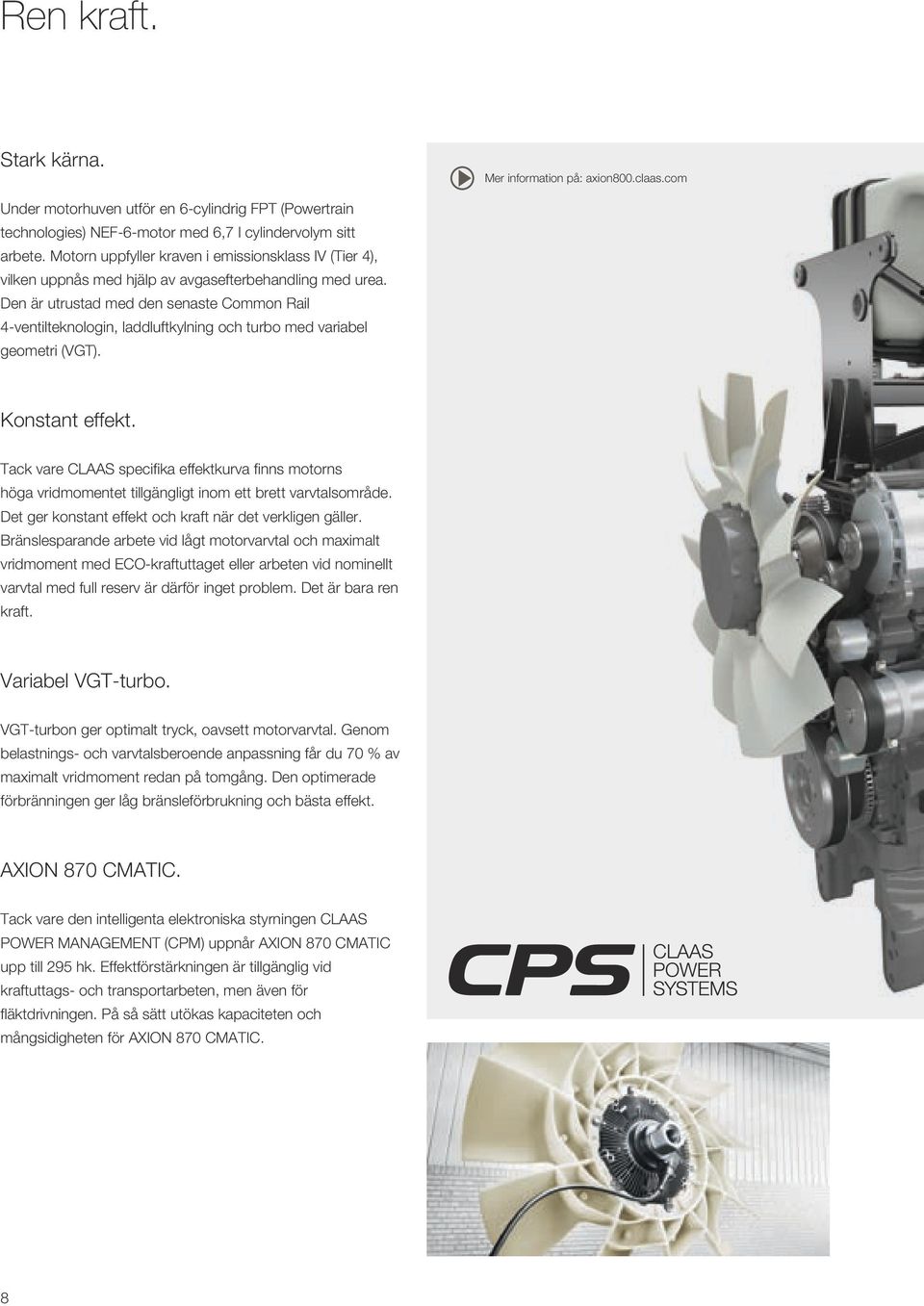

8 Ren kraft. Stark kärna. Mer information på: axion800.claas.com Under motorhuven utför en 6-cylindrig FPT (Powertrain technologies) NEF-6-motor med 6,7 l cylindervolym sitt arbete. Motorn uppfyller kraven i emissionsklass IV (Tier 4), vilken uppnås med hjälp av avgasefterbehandling med urea. Den är utrustad med den senaste Common Rail 4-ventilteknologin, laddluftkylning och turbo med variabel geometri (VGT). Konstant effekt. Tack vare CLAAS specifika effektkurva finns motorns höga vridmomentet tillgängligt inom ett brett varvtalsområde. Det ger konstant effekt och kraft när det verkligen gäller. Bränslesparande arbete vid lågt motorvarvtal och maximalt vridmoment med ECO-kraftuttaget eller arbeten vid nominellt varvtal med full reserv är därför inget problem. Det är bara ren kraft. Variabel VGT-turbo. VGT-turbon ger optimalt tryck, oavsett motorvarvtal. Genom belastnings- och varvtalsberoende anpassning får du 70 % av maximalt vridmoment redan på tomgång. Den optimerade förbränningen ger låg bränsleförbrukning och bästa effekt. AXION 870 CMATIC. Tack vare den intelligenta elektroniska styrningen CLAAS POWER MANAGEMENT (CPM) uppnår AXION 870 CMATIC upp till 295 hk. Effektförstärkningen är tillgänglig vid kraftuttags- och transportarbeten, men även för fläktdrivningen. På så sätt utökas kapaciteten och mångsidigheten för AXION 870 CMATIC. 8

9 Motor AXION 850 Nm Hk HK MAX varv/min Värden i enlighet med ECE R 120 AXION 1 Vridmoment (Nm) Maxeffekt (hk) ECE R Alla modeller är inte tillgängliga i alla länder. Se prislistan hos din CLAAS återförsäljare. 2 Vridmoment och maxeffekt med CPM (CLAAS POWER MANAGEMENT). Visctronic ekonomisk fläktstyrning. Den elektroniska fläktstyrningen Visctronic möjliggör en exakt anpassning av fläktvarvtalet efter motorns belastning och temperatur och ser till att motorn alltid kan köras vid optimal temperatur. Det reducerade fläktvarvtalet sänker bullernivån, sparar värdefullt bränsle och stjäl inte onödig effekt så att denna istället kan omvandlas till dragkraft. 9

10 Rent. Emissionsklass IV (Tier 4). AXION uppfyller emissionsklass IV (Tier 4). Med övergången till emissionsklass IV (Tier 4) sker en ytterligare reduktion av partikelämnes- och NOx-emissioner till så gott som noll. 1 Dieseloxidationskatalysator (DOC) 2 Insprutningsmunstycke för urea 3 SCR-katalysator 4 Uppvärmd ureatank 10

11 Efterbehandling av avgaser SCR rent med urea. Alltid redo. SCR står för selektiv katalytisk reduktion. Härigenom omvandlas kväveoxider till vatten och rent kväve. Detta sker med hjälp av en syntetisk urealösning (AdBlue 1 ) som finns i en separat tank. Genom avgasefterbehandlingen kan förbränningsprocessen i motorn optimeras. Uppvärmning av ureatanken är standard och den får även ett extra köldskydd tack vare att den är integrerad i bränsletanken. Dessutom spolas ledningarna i SCR-systemet för ständig driftsäkerhet. Helt integrerat SCR-system. Vid konstruktionen av AXION 800 serien har man redan från början tagit hänsyn till alla nödvändiga komponenter för avgasefterbehandlingen. På så sätt upprätthålls full sikt och åtkomlighet. Dieseloxidationskatalysatorn (DOC) sitter under motorhuven precis bakom turbon, eftersom den behöver höga avgastemperaturer för en optimal reaktion. SCRkatalysatorn är integrerad i avgasanläggningen och sitter på höger sida av maskinen. 1 AdBlue är ett registrerat varumärke som tillhör VDA. 455 liters bränsletank med integrerad 42 liters ureatank 11

12 CLAAS CMATIC. Steglöst. Mekaniskt effektflöde från motorn Hydrauliskt effektflöde Samlat effektflöde (mekaniskt + hydrauliskt till utgående axel) 12

13 CMATIC Effektiv och komfortabel. Utnyttja hela potentialen. CMATIC står för steglös växlingsteknik på CLAAS traktorer. I AXION 800 serien sker överföringen med en ZF Terramatictransmission. Den steglösa transmissionen växlar automatiskt mellan de fyra mekaniska hastighetsintervallen med hjälp av lamellkopplingar. Det behövs ingen manuell gruppväxling. Vid hastigheter på 0,05 till 40 km/h kan full kraft användas. Även vid körning bakåt säkrar den höga andelen mekanisk effektöverföring en utmärkt kraft. Dessutom kan varje växelläge användas vid varje motorvarvtal så att AXION traktorerna har en enorm användningspotential hela året. Den höga andelen mekanisk kraftöverföring ger en utmärkt verkningsgrad i alla hastighetsintervall vilket samtidigt ger låg bränsleförbrukning. AXION använder sina styrkor även vid transport. 40 km/h nås redan vid r/min. Om föraren inte trampar på körpedalen ligger växeln i aktivt stillastående och traktorn håller säkert sin position. På så sätt kan man köra bekvämt och säkert med full effekt även på branta infarter eller i vägkorsningar. 13

14 CMATIC. Perfekt inställt. Enkel och överskådlig manövrering. CMATIC transmissionen kan manövreras på tre sätt: körpedal, CMOTION och manuellt läge. I de båda första lägena kan körhastigheten styras med antingen körpedalen eller CMOTION multifunktionsspak. Motorvarvtalet och transmissionens utväxling sker automatiskt för optimal verkningsgrad och minimerad förbrukning. I manuellt läge bestämmer föraren motorvarvtal och växelläge. Den automatiska regleringen av motor och transmission är då inte aktiv. Körpedal eller CMOTION. Under körning växlar du mellan körpedalen och CMOTION läget med hjälp av en knapp på armstödet. Valt läge visas i CEBIS-fönstret. Auto Körpedal CMOTION Med en knapptryckning. Via värdet för varvtalsminskning kan motorvarvtalet vid full last snabbt och enkelt regleras. I CEBIS syns tydligt vid vilket motorvarvtal transmissionen reducerar hastigheten. Vid aktiverat motorvarvtalsminne, t.ex. vid kraftuttagsarbeten, kan man ange vid vilken avvikelse från sparat motorvarvtal som transmissionen ska justera utväxlingen och därmed farten. Manuellt Varvtalsminskningen kan bestämmas separat för de enskilda körlägena och de båda varvtalsminnena. Med endast en knapptryckning anpassas på så sätt varvtalsminskningen efter arbetsuppgiften, t.ex. vid byte från landsväg till fält. Visning av körlägen i CEBIS 14

15 CMATIC Inställning av varvtalsminskningen i körpedals- eller CMOTION läge Inställning av varvtalsminskningen vid aktiverat motorvarvtalsminne 15

16 CMATIC. Arbeta utan stopp. Manövrering av CMOTION 1 Byte av hastighetsintervall 2 Aktivering av farthållaren 16

17 CMATIC Hastighetsintervall efter behov. Mer än att bara bromsa. CMATIC transmissionen har tre inställbara hastighetsintervall i båda körriktningarna. Det aktiva hastighetsintervallet visas i CEBIS och kan ändras under körning med hjälp av de båda knapparna på CMOTION spaken. Ju lägre det inställda maxvärdet för hastighetsintervallet är, desto mer exakt kan hastigheten justeras. För alla hastighetsintervall kan ett farthållarvärde sparas genom att hastigheten under körning sparas med hjälp av antingen knappen på CMOTION eller i CEBIS. Med CMATIC har alla förare möjlighet att, allt efter arbetsuppgift, skapa sin egen profil. Med CMATIC transmissionsteknologi kan du använda hela prestandan i din AXION både ekonomiskt och produktivt och med optimal manöverkomfort. CMATIC transmissionen erbjuder olika möjligheter att anpassa inbromsningen efter arbetsuppgiften. Förstärka motorbromseffekten: Om gaspedalen inte längre är nedtryckt och CMOTION dras tillbaka reduceras utväxlingen så att motorbromseffekten förstärks. Dessutom aktiveras avgasbroms. Denna kopplas automatiskt till vid behov och förstärker motorbromseffekten ca 2,5 gånger. Slitaget på bromsarna reduceras. Köra nedför branta sluttningar med tungt släp: Från stillastående kan du genom att trycka på CMOTION köra framåt med bromsat släp för att hålla ekipaget under spänning. Denna funktion kan användas vid upp till 10 km/h. Enkel anpassning av körpedalsupplösningen genom byte av hastighetsintervall 17

18 HEXASHIFT för bästa effektivitet. 1 HEXASHIFT 6-växlad powershift-enhet 2 REVERSHIFT elektronisk fram/back-funktion 3 Elektrohydrauliskt manövrerad 4-stegad gruppväxel 4 Krypväxlar som tillval HEXASHIFT semipowershift-transmission från CLAAS. Med HEXASHIFT växlar du enkelt med fingertopparna mellan de sex powershift-växlarna och de fyra automatiserade gruppväxlarna, eller låter HEXACTIV växla automatiskt. HEXASHIFT finns i två olika utföranden: ECO 40 km/h vid varv/min ECO 50 km/h vid varv/min Genom överlappning av powershift-växlarna kan motorns fulla kapacitet utnyttjas. Genom överlappningen möjliggörs dessutom en problemfri växling mellan grupperna på vägen. 18

19 HEXASHIFT HEXASHIFT: 24 växlar för en optimal växelstegning Huvudarbetsområde 40 km/h-versionen 50 km/h-transmission vid till r/min Däck: 20.8 R 42 km/h Klara fördelar. Kopplingsfri gruppväxling God stegning av växlar i alla områden Tolv växlar i huvudarbetsområdet Helt automatisk växling med HEXACTIV God verkningsgrad ger låg bränsleförbrukning Krypväxel som tillval ner till 450 m/h Bekväma inställningsmöjligheter med CIS eller CEBIS Hög manöverkomfort med DRIVESTICK eller CMOTION CLAAS motor/transmissionsstyrning för mjuk powershiftväxling och växling mellan grupperna AXION 850 HEXASHIFT totalresultat DLG-PowerMix: 248 g/kwh diesel + 22 g/kwh AdBlue 1 1 AdBlue är ett registrerat varumärke som tillhör VDA. 19

20 Alltid rätt växel. HEXASHIFT. Automatisk transmissionsstyrning. För att inte varje växel ska behöva växlas igenom (som på tidigare powershift-transmissioner) väljer HEXASHIFT transmissionen, utifrån hastighet och belastning, automatiskt den passande växeln vid gruppväxling oavsett om du kör manuellt eller automatiskt. Om du trampar ner kopplingen i grupp D anpassar transmissionen powershift-växeln automatiskt när du släpper upp den igen. Det kan t.ex. vara användbart när man närmar sig en vägkorsning. 20

21 HEXASHIFT Intelligenta växelval. Vid körriktningsbyte med den kopplingsfria fram/backen kan även växeln ändras automatiskt om en annan hastighet önskas för körning framåt än för körning bakåt. Dessutom kan en förhandsvald växel läggas i på vändtegen med en enkel knapptryckning. På så sätt kör man alltid med samma hastighet på vändtegen. Startväxel och framåtväxel HEXACTIV. Den startväxel som läggs i när motorn startas kan väljas fritt mellan A1 och D1. Varje gång motorn startas läggs den inställda startväxeln i. För användning med aktiv HEXACTIV transmissionsautomatik kan även en separat framåtväxel väljas. Denna läggs automatiskt i så snart traktorn står stilla. REVERSHIFT progressivitet. Traktorn reagerar olika vid ett riktningsbyte beroende på användningsområde och belastning. REVERSHIFT fram/back-växlingens aggressivitet kan ställas in i nio steg ( 4 till + 4) och erbjuder därför bästa möjliga körkomfort i alla situationer. Detta är standard i alla AXION 800 modeller (CEBIS och CIS). Oavsett om riktningsbytet ska vara mjukt med en tung plog på vändtegen eller om det ska gå snabbt på silon med HEXASHIFT är allt möjligt. Intelligent växelval på A-stolpens display på CIS varianten REVERSHIFT progressivitet i CIS Startväxel och framåtväxel HEXACTIV i CIS. 21

22 HEXASHIFT. HEXACTIV växlar åt dig. HEXACTIV powershift. Låt HEXACTIV växla automatiskt, eftersom du har viktigare saker för dig. Tack vare åtskilliga välgenomtänkta funktioner kan HEXACTIV transmissionsautomatik anpassas efter förarens önskemål och aktuell arbetsuppgift. Det finns tre lägen för powershift växlingsautomatik i CEBIS eller CIS. Helt automatisk: HEXACTIV växlar vid olika motorvarvtal beroende på motorbelastning, körhastighet och förarens önskemål samt gaspedalposition Kraftuttagsläge: HEXACTIV växlar så att motorvarvtalet respektive kraftuttagsvarvtalet förblir så konstant som möjligt Manuellt läge: HEXACTIV växlar efter ett fast motorvarvtal som kan programmeras av föraren Inställning av de tre lägena i CEBIS: Helautomatiskt läge Kraftuttagsläge Manuellt läge 22

23 HEXASHIFT Körtekniker Förutsättning Växling Manuell växling Manuell växling i fältläge Manuell växling i transportläge Gruppväxling (A D) genom hårt tryck på DRIVESTICK resp. CMOTION Powershift-växling (1 6) genom lätt tryck på DRIVESTICK resp. CMOTION Växling av alla 24 växlar (A1 D6) genom lätt tryck på DRIVESTICK resp. CMOTION Körtekniker Förutsättning Växling HEXACTIV växlingsautomatik Automatisk växling i fältläge Automatisk växling i transportläge Gruppväxling (A D) genom hårt tryck på DRIVESTICK resp. CMOTION Automatisk powershift växling (1-6) Automatisk växling av alla 24 växlar (A1 D6) Inställning av de tre lägena på CIS färgdisplayen: Helautomatiskt läge Kraftuttagsläge Manuellt läge 23

24 Stabil och smidig. Enastående dragförmåga. Smal midja för liten vändradie. CLAAS har tack vare sin samlade erfarenhet från standardtraktorer upp till 400 hk utvecklat en perfekt anpassad lösning för AXION 800 serien för långa arbetspass under de svåraste förhållanden. Motorn sitter i en solid ram med integrerat motoroljetråg som absorberar alla krafter från frontlyften och frontchassit. Det specialutformade frontchassit erbjuder ett brett utrymme för kylaren direkt ovanför framaxeln. Framför och bakom är det mycket smalt utformat som en getingmidja. Detta ger stor styrvinkel och liten vändradie. För arbetet innebär det följande: Hög stabilitet även vid användning av tunga, frontmonterade redskap Stor vridvinkel för framaxeln för maximal smidighet Optimal åtkomst till hela motorrummet och alla underhållspunkter Avgörande fördelar. Lång hjulbas: Högsta körkomfort Stabil i hög hastighet Högre dragkraft genom bättre viktfördelning Goda och säkra vägegenskaper Högre lyftkraft genom bättre viktfördelning Mer information på: axion800.claas.com 24

25 Konstruktion Kort totallängd: Bekväm manövrering Smidig på väg God sikt God kontroll över frontredskap Bra vikt/effektförhållande: Optimerad bränsleförbrukning Lägre marktryck vid jordbearbetning Dynamik vid vägtransport Viktfördelning fram / bak 50:50 25

26 Mångsidighet. Väldigt väl avvägd. Belastningsvikter per hjul bakaxel i kg Med de åtskilliga viktfördelningsmöjligheterna för fram- och bakaxeln kan AXION anpassas optimalt för alla arbetsuppgifter. Endast på detta sätt kan traktorns fulla kapacitet utnyttjas utan onödiga förluster. Om tunga arbeten ska utföras vid låg hastighet kan AXION enkelt förses med extra vikter. Vikt som inte längre behövs kan lika enkelt plockas bort igen. 38"-fälgar "-fälgar För flexibel viktbelastning på den fasta vikthållaren eller i frontlyften finns följande kombinationer att välja mellan från fabrik: 600 kg 900 kg 1200 kg ( ) 1500 kg ( ) 26

27 Konstruktion Stark och långlivad. AXION fotavtryck: AXION kan utrustas med bakhjul med en diameter på upp till 2,05 m. För framaxeln finns det däck med en diameter på upp till 1,60 m. De många däckmöjligheterna gör att AXION kan användas till allt. Vid maximal däckstorlek på 900/60 R 38 är traktorn flexibel på landsväg och skonsam mot marken på fältet med en totalbredd under 3 m. Bakhjul upp till 900 mm breda och 2,05 m diameter Framhjul upp till 1,6 m diameter 27

28 Säkerhet på väg och i fält. REVERSHIFT med park-lock-funktion. Utöver den välbekanta och bekväma fram/back-växlingen har REVERSHIFT spaken även en integrerad park-lock-funktion. På så sätt kan AXION mycket lätt hållas stilla. För ännu mer säkerhet aktiveras park-lock-funktionen automatiskt i följande situationer: När motorn stängs av När motorn startas Så fort gaspedalen eller CMOTION förblir orörd några få sekunder vid stillastående oavsett i vilken position REVERSHIFT spaken befinner sig 1 Så fort ingen sitter i förarsätet vid stillastående 1 1 Endast CMATIC Automatiskt avpassat. Under inbromsningen anpassar sig framaxelns fjädring automatiskt efter den förändrade belastningen. På så sätt förblir traktorn stabil och säker även vid kraftig inbromsning. 28

29 Säkerhet Släpbromssystem. För att uppfylla landsspecifika krav kan AXION utrustas med ett pneumatiskt och ett hydrauliskt släpbromssystem. Båda systemen kan användas tillsammans och anslutningarna är lättillgängliga på båda sidor om släpkopplingen. 29

30 Kraftfull och sparsam med en knapptryckning. Alltid rätt varvtal. För AXION 800 modellerna finns det tre olika kraftuttagsutföranden: 540 / 1000 varv/min 540 / 540 ECO / 1000 varv/min 540 ECO / 1000 / 1000 ECO varv/min Förhandsval av kraftuttagshastighet kan enkelt göras med en knapptryckning. Med ett annat reglage direkt på armstödet slås kraftuttaget på. Till/från-kopplingen av kraftuttaget kan styras automatiskt via höjden på den bakre trepunktslyften. Placera bara den bakre trepunktslyften i önskad position och håll inne knappen för kraftuttagsautomatiken så sparas önskad till/frånkopplingsposition. Det är mycket bekvämt att hänga på redskap eftersom kraftuttagstappen löper fritt och kan vridas till önskat läge. Full kraft redan från början. AXION överför hela sin effekt redan från stillastående och även vid låga hastigheter. Varvtalen för kraftuttaget på 540/1000 r/min uppnås precis i området för den högsta motoreffekten. Därför är inte heller tunga kraftuttagsdrivna redskap något problem för traktorn. Varvtal: 1000 r/min ECO vid varv per minut 540 varv/min ECO vid motorvarvtal på varv/minut I kraftuttagsläge ECO körs motorn med ett lägre, mer bränslesnålt varvtal. Vid lättare arbeten kan det lägre motorvarvtalet både ge sänkt bullernivå och spara värdefullt bränsle. Utvändig manövrering av kraftuttaget på bakre stänkskärm 30

31 Kraftuttag Enkelt att byta kraftuttagstappen 31

32 Kraftfull hydraulik. Lätt att koppla. Koppla snabbt och enkelt utan tryck. Hydraulik som passar. Alla hydrauluttag baktill på AXION har avlastningsspakar. På så sätt kan man koppla i och ur även under tryck. De färgade markeringarna för inlopp resp. utlopp underlättar korrekt montering av arbetsredskapen. Läckoljeledningar samlar upp oljan från kopplingarna vid i- resp. urkoppling. Load-Sensing-hydraulsystem för alla AXION 800 modeller med ett flöde på 110 l/min eller 150 l/min Med CIS: fyra mekaniskt styrda hydraulventiler på höger sidokonsol och ELECTROPILOT med två elektroniskt styrda hydraulventiler på armstödet Med CEBIS: Manövrering av upp till sju elektroniska hydraulventiler i armstödet av dessa kan två manövreras med ELECTROPILOT I kombination med frontlyften kan du få upp till två dubbelverkande uttag och en retur fram. Perfekt för en frontmonterad utsädestank eller ett snöblad. 32

33 Hydraulik Power Beyond. För arbetsredskap med egna hydraulventiler finns det Powerbeyond-anslutningar baktill. Det ger följande fördelar: Hydraulolja matas efter behov till arbetsredskapet Stor ledningsdiameter och trycklöst returflöde minskar effektförlusterna CIS CEBIS Mek. styrda hydraulventiler max 4 Elektr. hydraulventiler 2 fram max 7 ELECTROPILOT Inställning av flöde Inställning av tid Extern manövrering Tillgängligt Ej tillgängligt Bekväm inställning av redskapsfunktionerna i CEBIS och CIS 33

34 Den bakre trepunktslyften har kapacitet för alla arbetsredskap. Utvändiga reglage för den bakre trepunktslyften, kraftuttaget och en valbar hydraulventil (endast CEBIS) I CEBIS visas önskad och aktuell lyfthöjd för frontlyft och bakre trepunktslyft. 34

35 Bakre trepunktslyft Bakre trepunktslyft. Med en maximal lyftkraft på 10 ton finns det kapacitet för alla typer av redskap. Utförandet på den bakre trepunktslyften kan även anpassas efter olika behov: Manuella eller automatiska lyftarmsstabilisatorer Antislirkontroll med radarhastighet Hydraulisk tryckstång Praktisk hållare för kulor bak Mycket god sikt över drag och lyftarmar Mycket god sikt åt sidan tack vare fasade stänkskärmskanter Utvändiga reglage på båda stänkskärmarna för bakre trepunktslyft, kraftuttag och en elektroniskt styrd hydraulventil (endast CEBIS) Åtskilliga kopplingsmöjligheter som jordbruksdrag med dragkrok, automatisk koppling, pick-up-hitch, CUNA Enkel åtkomst. Med knapptryckningar och vridreglage på höger B-stolpe hanteras de viktigaste funktionerna för den bakre trepunktslyften: Lyft och sänk manuellt för att koppla till maskiner Lastdämpning på/av Spärr av den bakre trepunktslyften Aktivera antislirkontroll Lyfthöjdsbegränsning Sänkhastighet Dragkrafts- och lägesreglering Inställning antislirkontroll Den välvda bakrutan och det vridbara sätet ger utmärkt sikt över arbetsredskapet och samtidigt en oklanderlig manövrering av den bakre trepunktslyften. Genom den direkta åtkomsten kan inställningarna för den bakre trepunktslyften mycket enkelt optimeras under arbetet. 35

36 Mer mångsidighet. Fler tillämpningar. Frontlyft. Alla AXION 800 modeller kan utrustas med två olika typer av frontlyft redan från fabriken: 4,6 tons maximal lyftkapacitet 5,8 tons maximal lyftkapacitet Eftermontering utan problem tack vare modulpåbyggnaden. Frontlyft och frontkraftuttag. Monteringen av både frontlyft och frontkraftuttag är helintegrerad på alla modeller: Tre positioner för de främre lyftarmarna: uppfällda, fast arbetsposition samt flytläge i det långa hålet Dubbelverkande lyftcylinder Kort avstånd mellan framaxel och fånghakar Kraftuttag på 1000 varv/min med utvändig stoppknapp Utvändig manövrering av frontlyften och en dubbelverkande hydraulventil (end. CEBIS) Utvändig manövrering av frontlyften och en hydraulventil Mer information på: axion800.claas.com 36

37 Frontlyft Kopplingar för alla lägen. I frontlyften finns det integrerade hydraul- och eluttag för olika användningsområden: Upp till två dubbelverkande hydraulventiler Trycklöst returuttag 7-poligt uttag ISOBUS-uttag Exakt arbete. Lägesregleringen för frontlyften som kan fås som tillval i kombination med CEBIS möjliggör exakt arbete med frontmonterade redskap. Arbetspositionen kan ställas in via en ratt på armstödet medan man i CEBIS kan begränsa lyfthöjden samt bestämma lyft- och sänkhastigheten. Frontlyften kan arbeta både enkel- och dubbelverkande. 37

38 Eftersom mer komfort även innebär mer produktivitet. Utmärkt sikt tack vare 4-stolparskonceptet med välvd bakruta Armstöd med integrerad CMOTION multifunktionsspak i CEBIS varianten CIS variant med mekaniska hydraulventiler 38

39 Hytten 39

40 Bästa utsikten. Hytten. CIS CEBIS CIS eller CEBIS genialt enkelt eller helt enkelt genialt. AXION traktorerna finns i de två välbekanta utrustningsvarianterna CIS och CEBIS. CIS. I grundversionen är AXION 800 serien utrustad med HEXASHIFT transmission, mekaniska hydraulventiler och CLAAS INFORMATION SYSTEM (CIS). CIS displayen på instrumentpanelen har en kompakt design. Som tillval kombinerar CIS färgdisplayen på 7 tum på A-stolpen fler värden och inställningsmöjligheter för transmission, hydraulventiler och F-knappar. Alla inställningar kan utföras bekvämt med en vridknapp och ESC-knappen. I CIS versionen finns även två mittmonterade elektroniska hydraulventiler som tillval, vilka styrs bekvämt via ELECTROPILOT i armstödet. Tack vare den speciella placeringen av de bakre stolparna och den välvda bakrutan har föraren optimal sikt över redskapet och arbetet. 40

41 Utrustning 4-stolparskoncept. CLAAS 4-stolpars förarhytt erbjuder avgörande fördelar: Fri sikt över redskapens hela arbetsbredd Stor hyttvolym för bra utrymme Hel framruta Tack vare den speciella placeringen av de bakre stolparna har föraren optimal sikt över redskapet. Utformningen av reglagen och placeringen av CEBIS bildskärmen i armstödet hänger nära samman med utformningen av CLAAS AXION 900 och ARION 600 / 500 serierna. Även manövreringen och menystrukturen för CIS eller CEBIS är likadan på alla modeller. CMOTION multifunktionshandtag har etablerat sig även i CLAAS skördemaskiner. CLAAS lägger här största vikt vid ett enhetligt användargränssnitt så att varje förare genast känner sig bekväm i hytten och omedelbart har koll på manövreringen. CEBIS. Utrustad med HEXASHIFT eller CMATIC transmission: CEBIS versionen utmärker sig genom de elektroniska hydraulventilerna och framför allt genom CEBIS terminalen med en bildskärmsdiagonal på 21 cm. Dessutom erbjuder CEBIS versionen några automatikfunktioner såsom vändtegsautomatiken CSM (CLAAS SEQUENCE MANAGEMENT) eller ICT (Implement Controls Tractor) för att underlätta arbetet för föraren och öka maskinens kapacitet. AXION CIS CEBIS Multifunktionsarmstöd DRIVESTICK CMOTION Motorvarvtalsminne HEXACTIV växlingsautomatik Manövrering hydraulik i körspak Mekaniska hydraulventiler CIS display på instrumentpanelen CIS display i färg på A-stolpen Elektroniskt styrda hydraulventiler CEBIS-terminal Vändtegsautomatik CSM Extra ELECTROPILOT Standard Tillval Tillgängligt Ej tillgängligt Utförandet kan skilja sig mellan olika länder. Det faktiska utförandet framgår av den aktuella prislistan. 41

42 CEBIS: Allt på rätt plats. Ett armstöd som höjer ribban. Alla viktiga reglage är integrerade i höger armstöd: 1 CMOTION multifunktionsspak 2 Kontrollpanel körläge, omkoppling ELECTROPILOT, funktionsknappar, fininställning av motorvarvtalsminne 3 CEBIS bildskärm 4 ELECTROPILOT med två dubbelverkande hydraulventiler 5 Kontrollpanel CEBIS 6 Inställning av arbetsdjup för frontlyft och bakre trepunktslyft 7 Aktivering av främre och bakre kraftuttag 8 Handgas 9 Neutralläge transmission, aktivering av frontlyft 10 Elektroniskt styrda hydraulventiler 11 Fyrhjulsdrift, differentialspärr, kraftuttagsautomatik, framaxelfjädring 12 Huvudbrytare batteri, elektroniskt styrda hydraulventiler, CSM, styrsystem Armstödet kan justeras bekvämt både på längden och höjden efter förarens behov. Funktioner som används sällan, t.ex. förval av kraftuttagshastighet och huvudbrytarna, sitter på höger sida om förarsätet. Med vridet säte kan inställning av bakre trepunktslyften göras bekvämt med utmärkt överblick över redskapet. På så sätt kan finjusteringen göras under arbetets gång. Två extra knappar för att lyfta och sänka den bakre trepunktslyften manuellt underlättar dessutom kopplingen av redskap. 42

43 CEBIS Välordnat. Både i CEBIS och i CIS varianten kan en rad funktioner styras direkt via vridreglage och knappar på B-stolpen: A Förval av kraftuttagshastigheter B Inställningar för den bakre trepunktslyften C Status för bakre trepunktslyft D Manövrering av elektronisk reglering av den bakre trepunktslyften 43

44 CEBIS med CMOTION: Alla funktioner med fingertoppskänsla. CMOTION multifunktionsspak. Med CMOTION erbjuder CLAAS ett koncept som möjliggör bekväm och effektiv användning av de viktigaste funktionerna på AXION Genom manövrering av funktionerna med tumme, pek- och långfinger blir inte handen trött så snabbt eftersom armen vilar på det stoppade armstödet. Manövrering HEXASHIFT eller CMATIC. All växling i HEXASHIFT sker med CMOTION. Powershiftväxlarna aktiveras genom en lätt förflyttning. Om CMOTION förs ännu längre fram kan grupper växlas direkt och powershift-växlar hoppas över. I kombination med CMATIC kan körhastigheten ställas exakt och steglöst via CMOTION. Växling med powershift +/ Växling av gruppväxel +/ Genom att hålla CMOTION i första positionen fortsätter växlingen 44

45 CMOTION Med en knapptryckning. 1 Start/körriktningsbyte (endast på CMATIC) 2 Bakre trepunktslyft 3 Aktivering GPS PILOT 4 Vändtegsautomatik CSM 5 Funktionsknapparna F7/F8 och valbar hydraulventil 6 Vändtegsväxel med HEXASHIFT eller aktivering av farthållare med CMATIC 7 Motorvarvtalsminne med HEXASHIFT eller hastighetsintervallsbyte med CMATIC 8 Funktionsknappar F5/F6 Genom möjligheten till fri tilldelning av funktionsknappar på CMOTION måste du inte längre byta grepp under arbetet. Alla redskapsindividuella ISOBUS-funktioner styrs bekvämt med CMOTION: ISOBUS-funktioner Händelseräknare på/av Hydraulventiler Funktioner för bakre trepunktslyft på CMOTION: Sänka till arbetsposition Lyfta till inställt höjdvärde Manuell manövrering: Höjning och sänkning i två steg (långsamt/snabbt) Snabb lyftning av arbetsredskapet 45

46 Allt under kontroll. CEBIS. Säker hantering. Tydlig överblick. CEBIS bildskärmen och reglagen är integrerade i armstödet. Förarens arm vilar på armstödet och gör inställningar i CEBIS så att körrörelserna inte måste kompenseras. På så sätt kan alla funktioner omedelbart ställas in exakt under arbetet. CEBIS manövrering. Grundläggande maskininställningar görs med CEBIS vridreglage: För att välja en menypunkt eller för att ställa in en parameter vrids reglaget åt höger resp. vänster och valet bekräftas med en knapptryckning på vridreglaget. Med ESCknappen lämnar du vald meny. En tryckning på DIRECT ACCESS knappen för dig direkt till inställningsmenyn för senast använd funktion. Det sparar tid och underlättar optimal inställning av maskinen. 1 Menyrad 2 Visning av DIRECT ACCESS funktionen 3 Status frontlyft/bakre trepunktslyft och hydraulventiler 4 Tilldelning av funktionsknappar 5 Transmissionsstatus, hastighet, kraftuttagshastighet, motorvarvtalsminne, uppdragshantering, slirningsindikator, valfri indikator, temperatur, klockslag 6 Fordonsstatus 7 HEXASHIFT eller CMATIC transmission CEBIS bättre, helt enkelt: Endast två knappar att hantera: Vridknapp och ESC Snabb åtkomst av undermenyer via DIRECT ACCESS Integrerad fordonsdator som standard för kontroll av arealavverkning, bränsleförbrukning, fältdata Utrustad med två olika bildskärmslayouter (landsväg och fältarbete) 1 Navigering i meny 2 Välj 3 ESC-knapp 4 DIRECT ACCESS 46

47 CEBIS CEBIS bildskärmslayout vid transport 47

48 CEBIS: Exakt på vändtegen med CSM. CLAAS SEQUENCE MANAGEMENT. Vändtegsautomatiken CSM tar över allt arbete vid vändningar. Med en knapptryckning upprepas alla tidigare inspelade funktioner. CSM erbjuder: Inspelning av upp till fyra sekvenser per arbetsredskap Aktivering av sekvenserna på CMOTION Visning av förloppen i CEBIS Tids- och körsträckeberoende inspelning Sekvenser kan ändras och optimeras i efterhand Följande funktioner kan kombineras i valfri ordningsföljd: Hydraulventiler med tids- och flödesstyrning Fyrhjulsdrift, differentialspärr och framaxelfjädring Frontlyft och bakre trepunktslyft Vändtegsväxel (HEXASHIFT) eller farthållare (CMATIC) Främre och bakre kraftuttag Motorvarvtalsminne Spela in och upprepa. Sekvenserna kan spelas in antingen utifrån tid eller körsträcka. Det går även att registrera sekvenserna vid stillastående maskin. Vid löpande inspelning kan föraren steg för steg och genom tydliga symboler följa hur en sekvens skapas i CEBIS. När en sekvens spelas upp kan denna pausas och återupptas med en knapptryckning. 48

49 CEBIS Optimera utan stopp. Inspelade sekvenser kan ändras och optimeras i efterhand. Steg kan infogas, raderas och ändras i varje enskild detalj. Tider, sträckor och flöden kan på detta sätt anpassas efter aktuella förhållanden. Efter första inspelningen av en sekvens kan denna förfinas in i minsta detalj under arbetet. Huvudbrytare för CLAAS SEQUENCE MANAGEMENT 49

50 Enkel manövrering. CIS utrustning. Allt på plats. Armstödet kan justeras bekvämt både på längden och höjden efter förarens behov. 1 DRIVESTICK för manövrering av HEXASHIFT transmission 2 Manövrering bakre trepunktslyft 3 HEXACTIV växlingsautomatik 4 Handgas och två motorvarvtalsminnen 5 Finjustering av motorvarvtalsminne 6 Neutralknapp transmission, funktionsknappar F1/F2 7 ELECTROPILOT 8 Inställning av arbetsdjupet för den bakre trepunktslyften 9 Främre och bakre kraftuttag 10 Mekaniska hydraulventiler 50

51 CIS Fingertoppskänsla. Det är en fråga om inställning. Unika DRIVESTICK är logisk att använda och ger full kontroll över HEXASHIFT transmissionen. Nu kan du glömma komplicerad, omständlig växling. Det räcker med lite fingertoppskänsla för att kunna växla perfekt. Det ergonomiskt perfekta armstödet. Det ger den bästa ergonomin och är centralt för avspänt, effektivt arbete. Det är resultatet av omfattande studier av arbetsmomenten i hytten. Funktioner som används ofta har placerats i armstödet, medan funktioner som används mera sällan finns på sidokonsolen till höger. För varje hydraulventil finns det en vridknapp. Med hjälp av vridknappen kan funktionen för respektive hydraulventil väljas: Vridknappsposition IV: Tryck / Neutral / Tryck + / flytläge Vridknappsposition III: Tryck / Neutral / Tryck + Vridknappsposition lås: Hydraulventil låser i tryckläge för permanent drift eller neutralläge. Manövreringen av regleringen av den bakre trepunktslyften och förval av kraftuttagshastigheterna är placerade på höger B-stolpe i CIS och CEBIS. På så sätt garanteras enkel åtkomst under arbetet och när du tittar bakåt kan inställningen av regleringen av trepunktslyften optimeras. Växling med powershift +/ Växling av gruppväxel +/ Genom att hålla DRIVESTICK i första positionen fortsätter växlingen Kraftuttagshastigheter och elektronisk reglering av den bakre trepunktslyften kan ställas in på B-stolpen 51

52 NYHET Välinformerad. CIS. CIS färgdisplay på A-stolpen med integrerad inställningsmeny CLAAS INFORMATION SYSTEM (CIS). I standardutrustningen är CIS displayen integrerad i instrumentpanelen. Den extra HEXASHIFT displayen på A-stolpen ger en överblick över all information om transmissionen. Den moderna designen på CIS färgdisplayen på 7 tum på A-stolpen erbjuder föraren information om transmissionen, de elektroniska hydraulventilerna och F-knapparna. På CIS färgdisplayen visas inställningarna på displayens nedre del. Den logiska menystrukturen och de tydliga symbolerna gör navigeringen busenkel. 1 Navigering i meny 2 Välj 3 ESC-knapp 52

53 CIS 1 Aktuell växel 2 Vald vändtegsväxel 3 Begränsning av HEXACTIV växlingsautomatik 4 HEXACTIV driftläge 5 Val av fält- eller transportläge 6 Körriktning resp. neutralläge 7 Status bakre trepunktslyft och hydraulventiler 8 Tilldelning av funktionsknappar 9 Inställningsmeny CIS display på instrumentpanelen och display för HEXASHIFT transmissionen på A-stolpen I båda versionerna kan alla inställningar bekvämt aktiveras med hjälp av en vridknapp och ESC-knappen på ratten. Följande funktioner kan ställas in via CIS Växlingspunkter för HEXACTIV växlingsautomatik Startväxel för HEXASHIFT transmission Känslighetsinställning REVERSHIFT kopplingsfri fram/back Tids- och flödesinställningar för de elektroniskt styrda hydraulventilerna på ELECTROPILOT Fordonsdator med funktioner som avverkad areal, bränsleförbrukning och arealkapacitet Visning av underhållsintervall 53

54 Ergonomi och komfort för bästa arbetsförhållanden. Förstklassig komfort. LED-strålkastare för perfekt belysning. AXION 800 modellerna erbjuder med åtskilliga detaljer den bästa arbetsmiljön för långa arbetsdagar. Tack vare de många förvaringsmöjligheterna har föraren alltid plats för sin mobiltelefon eller sina dokument. Under passagerarsätet finns även ett kylfack som rymmer två 1,5 litersflaskor och något litet att tugga på. Perfekt för lunchpausen. Om det ändå skulle bli för mörkt ger arbetslamporna perfekt belysning runtomkring maskinen. På så sätt får du perfekt kontroll över arbetet. Om du skulle ha ännu högre krav möjliggör de 16 LED-strålkastarna nästan dagsljusliknande belysning av hela området runtom AXION. Utöver den stora spegeln finns det även en vidvinkelspegel för mer säkerhet på vägarna. Anslutningar för strömförsörjning och ISOBUS för extra terminaler sitter under höger konsol. LED-strålkastare 54

55 Komfort För angenämt arbete. Alla AXION 800 modeller är standardutrustade med luftkonditionering och har ett kategori 3-filter som tillval. Luftkonditioneringens komponenter är inbyggda i hyttens dubbelisolerade golv, vilket möjliggör en optimal fördelning av luftströmmen i hytten och sänker fläktens bullernivå markant. Eftersom inga komponenter monterats i taket har föraren extra plats runt huvudet och en känsla av större utrymme. Utöver manuell styrning finns det även en helautomatisk styrning av klimatanläggningen. Överskådligt och genomtänkt. Genom att trampa på den lilla pedalen under rattstången fälls hela rattstången framåt. På så sätt ges tillräckligt med plats för att stiga i och ur och stången kan under arbetets gång placeras i optimalt läge. Med en låsanordning på rattstången kan rattens höjd ställas in i olika lägen. Instrumentpanelen är väl synlig eftersom den sitter på rattstången och svänger med i rörelserna. Upplyst interiör. Oavsett om det är dag eller natt alla reglage är belysta när traktorns strålkastare är på. Dessutom har symbolerna på alla reglage bakgrundsbelysning för att alltid garantera säkert arbete. Ljusstyrkan på CEBIS bildskärmen anpassar sig automatiskt efter omgivande ljusförhållanden. På så sätt undviks bländande effekter i förarhytten. 55

56 Skonar föraren och maskinen. Fjädringen. Fyrfaldig full fjädring. Ventilerat och varmt premiumsätet. Genom de fyra fjädringspunkterna är förarhytten helt isolerad från chassit. Stötar och vibrationer når aldrig fram till föraren. Längs- och tvärgående stag förbinder fjädringspunkterna med varandra och håller förarhytten stabil i kurvor och vid inbromsning. Ett inställbart torsionsstag gör det möjligt att välja mellan tre olika fjädringshårdheter. Hela fjädringssystemet arbetar helt underhållsfritt. I urvalet av fem säten från tillverkarna Sears och Grammer finns det även ett ventilerat premiumsäte. Aktivt ventilerat säte för angenäm känsla i alla väder Automatisk inställning av fjädringen efter förarens vikt PROACTIV framaxelfjädring automatiskt total komfort. Anpassad efter traktorns belastningstillstånd stannar fjädringen automatiskt i mittläge. Belastningsförändring genom inbromsning och vändning kompenseras också. Axelns parallellogramupphängning och fjädervägen på 90 mm garanterar bästa köregenskaper. Lastdämpning. Tunga frontmonterade och burna redskap belastar både traktorn och föraren. För att jämna ut lasttoppar vid transporter och vid upplyfta redskap på vändtegen är både den främre och den bakre trepunktslyften utrustad med en lastdämpning. 56

57 Komfort Aktivering av framaxelfjädring 57

58 EASY. Få ut mer. 58

59 EASY Efficient Agriculture Systems by CLAAS Namnet säger allt. EASY: Ett samlingsnamn för hela den samlade expertisen på elektroniska system från CLAAS. Det står för Efficient Agriculture Systems och håller vad det lovar allt från maskinoptimeringen med CEMOS AUTOMATIC via styrsystem och övervakning av maskinparken via TELEMATICS till Farm Management Software blir väldigt enkelt med EASY. Du kan anpassa systemen perfekt efter varandra och få ut det bästa av dina maskiner, dina förare och därmed även av din verksamhet. 59

60 Ännu bättre kontroll med ISOBUS och ICT. S10 S7 Display 10,4 tum Display 7 tum Allt efter behov. ISOBUS-redskapsstyrning. Med mobila displayer erbjuder CLAAS den flexibla lösningen för ISOBUS och styrsystem. Terminalen kan även flyttas från en traktor eller en självgående skördemaskin till en annan, beroende på säsong eller användningsområde. Utrusta din AXION redan från fabrik eller genom eftermontering med exakt det som du behöver: För anslutning av ISOBUS-kompatibla redskap till traktorn finns det passande uttag bak. I förarhytten kan anslutning till den ISOBUS-kompatibla terminalen upprättas via ännu en anslutning. Via en maskinspecifik visning styrs respektive monterade redskap. Tack vare ISOBUS-kompatibilitet kan även redskap från andra tillverkare styras via S10 terminalen. S10 terminalen: Högupplöst 10,4-tums pekskärm Styr- och ISOBUS-funktioner Upp till 4 kameror kan visas S7 terminalen: Högupplöst 7-tums pekskärmsterminal Styrfunktioner COMMUNICATOR: 5,7-tumsterminal ISOBUS-funktioner Anslutningar för ISOBUS i förarhytten, fram och bak Mer information på: axion800.claas.com 60

61 ISOBUS COMMUNICATOR ICT (Implement Controls Tractor). I kombination med storbalspressen QUADRANT 3400 kan två funktioner på AXION CMATIC styras automatiskt från pressen tack vare ISOBUS: ICT CRUISE CONTROL: Optimerar pressens kapacitet och arbetskvalitet genom styrning av traktorns körhastighet. På så sätt anpassas körhastigheten permanent efter gällande förhållanden och man får ut det bästa av maskinkombinationen. Display 5,7 tum ICT AUTO STOP för kraftuttaget: Om en överbelastning av QUADRANT 3400 mäts upp stänger ICT AUTO STOP automatiskt av kraftuttaget. På så sätt skyddas hela drivlinan och föraren avlastas även efter långa arbetsdagar. Funktionsknappar. AXION 800 modellerna har upp till åtta funktionsknappar som kan tilldelas olika funktioner i CEBIS eller CIS färgdisplay. Aktuell tilldelning visas i CEBIS eller CIS displayfönster. Tilldelningen av knapparna till motsvarande funktion sker via S10 terminalen eller COMMUNICATOR. På så sätt kan varje förare anpassa manövreringen av traktorn individuellt. AXION 800 AEF-certifierad. AEF (Agricultural Industry Electronics Foundation) är en sammanslutning av ca 150 företag, föreningar och organisationer. AEF-certifieringsdekalen visar att ISOBUSkomponenterna uppfyller normen ISO och dessutom de kompletterande AEF-riktlinjerna. AXION 800 uppfyller kraven i funktionaliteterna UT 1.0 och TECU 1.0 för ISOBUSredskap. Funktionsknappstilldelning i CEBIS ICT CRUISE CONTROL och AUTO STOP för kraftuttaget belönades med en silvermedalj på Agritechnica AXION 800 uppfyller kraven i funktionaliteterna UT 1.0 och TECU 1.0 för ISOBUS-redskap. 61

62 Alltid på rätt spår. CLAAS styrsystem. Öka kvaliteten på ditt arbete. CLAAS styrsystem avlastar föraren. De indikerar riktningen resp. styr traktorn helt automatiskt längs det valda spåret. Mistor och överlappningar undviks. Undersökningar visar att ett modernt spårföljningssystem kan spara upp till 7 % bränsle, maskinkostnader, gödsel och växtskyddsmedel. Det automatiska styrsystemet GPS PILOT styrs med hjälp av pekskärmsterminalerna S10 och S7 (se sidan 60/61). Dessa utmärker sig genom en mycket enkel menystruktur och det användarvänliga gränssnittet. Styr automatiskt även på vändtegen. Funktionen AUTO TURN tar över vändmanövern på vändtegen. Vändriktningen samt nästa spår som ska bearbetas väljs därför i förväg i terminalen, resten fixar styrsystemet. Med AUTO TURN kan föraren fritt välja nästa kördrag. 62

63 Styrsystem Korrigeringssignalerna RTK + / 2 till 3 cm Basstation Räckvidd ca 15 km Egen referensstation Maximal återkommande precision RTK NET + / 2 till 3 cm Korrektionssignal via mobilnätet 2-frekvenssignal Obegränsad arbetsradie Maximal återkommande precision Abonnemang krävs BASELINE HD + / 4 till 6 cm Mobil referensstation Räckvidd 3 till 5 km Inga abonnemangskostnader Egen korrigeringssignal Integrerat batteri Korrigeringssignal efter behov. CLAAS har utformat sina olika system på ett sådant sätt att du flexibelt kan uppgradera dem när helst du önskar. Detta gäller i lika stor grad terminalens teknologi som användandet av alla vanligt förekommande korrigeringssignaler. För en ökad flexibilitet och användbarhet kan CLAAS styrsystem arbeta med GPS- och GLONASS-satellitsystem. OMNISTAR XP / HP / G2 + / 5 till 12 cm Satellitunderstödd korrigeringssignal 2-frekvenssignal Abonnemang krävs EGNOS / E-DIF + / 15 till 30 cm Inga abonnemangskostnader Grundprecision Utförlig information om detta hittar du i broschyren för CLAAS styrsystem eller hos din CLAAS återförsäljare. 63

64 Överblick över alla maskiner och jobb. Alltid. Fältadministrering med CEBIS. För dokumentation av utfört arbete kan man spela in och spara upp till 20 uppdrag i CEBIS. Efter att ha matat in arbetsbredden kan arealberäkningen och förbrukningsindikatorn per hektar startas. För att få så exakta resultat som möjligt kan hastigheten registreras via radar. Redskapsmanövrering med CEBIS. Med CEBIS kan man registrera 20 redskap. Alla inställda värden tilldelas respektive redskap. Fyra CSM-sekvenser Läge för och aktivering av arealberäkning Arbetsbredd för redskap Det sparar onödigt inställningsarbete vid redskaps- och förarbyte. Koppla, ladda redskap i CEBIS och arbeta. CLAAS TELEMATICS: Förbättra arbetet: Analys av arbetstiden Optimera inställningarna: Fjärrövervakning Förenkla dokumentationen: Dataregistrering Minska tid för underhåll: Fjärrdiagnos Med TELEMATICS kan du alltid, och var du än befinner dig, få fram all information om din maskin. Registrerade data skickas med jämna mellanrum via radiosignaler till TELEMATICS webbservern. Det ger dig, och eventuellt även en behörig servicepartner, möjlighet att hämta och utvärdera relevant information från internet. 64

65 Uppdragshantering TELEMATICS Mobilnät S GPR Internet CLAAS TELEMATICS Webbserver Funktionerna. Analys av arbetstiden Dataregistrering Analysera arbetstider Automatisk dataregistrering för dokumentation Minska stilleståndstider Säker lagring på central server Kontrollera maskininställningar Standardgränssnitt för dataexport från TELEMATICS Optimera bränsleförbrukningen Fjärrdiagnos Fjärrövervakning Serviceplanering Se postionen i Google Earth Fjärrdiagnos med CDS Aktuellt arbete 1 GPS-satelliterna skickar en signal som tas emot av maskinerna. 2 Maskinerna använder mobilnätet till att skicka vidare GPS-koordinaterna samt maskinspecifika prestandadata och meddelanden till TELEMATICS webbserver. 3 Dessa data kan direkt hämtas via Internet av säväl maskinens ägare som CLAAS servicepartner.. 65

66 Snabbt och enkelt underhåll. Smörjställen för framaxeln framför kylarpaketet för optimal åtkomlighet I höger insteg finns batteriet väl skyddat, men lättåtkomligt Underhållsräknare i CEBIS och CIS 66

67 Underhåll God tillgänglighet sparar tid och pengar. Frisk luft för full effekt. Daglig service ska vara så enkel som möjligt då blir det lätt en vana. Den stora helgjutna motorhuven ger med en knapptryckning åtkomst till alla underhållspunkter på motorn Motoroljekontroll och påfyllning på vänster sida möjlig även vid stängd motorhuv Allt underhåll som måste utföras dagligen kan göras helt utan verktyg Smörjställen för framaxeln framför kylarpaketet för optimal åtkomlighet Bränsleförfiltret som sitter på det vänstra insteget till förarhytten är enkelt att kontrollera Stort förvaringsfack i vänster insteg som ger plats för en normal verktygslåda De stora insugsytorna i motorhuven ger rikligt med friskluft för kylning och för motorns luftfilter. På grund av de låga flödeshastigheterna på insugsytorna förblir dessa alltid rena och genomsläppliga. Kylarpaketen bärs upp av en stabil ram och gasdämpare öppnar kylarytorna i två lägen för fullständig rengöring. På så sätt kan rengöring genomföras säkert och praktiskt vid behov. Luftfiltret är lätt att komma åt i det svala området framför kylarytorna och kan därför plockas ut utan problem. Genom grovsmutsuppsugning i filterhuset förlängs rengöringsintervallet ytterligare. Med de långa oljebytesintervallen (motor 600 h, transmission och hydraulik h) sparar man tid och pengar. På så sätt förlorar du mindre värdefull tid under säsongen och maskinen gör det den ska arbetar. 67

68 Så att det funkar. CLAAS Service & reservdelar. Dina krav räknas. För din verksamhet: CLAAS FARM PARTS. Du kan lita på oss vi finns där när du behöver oss. Överallt. Snabbt. Pålitligt. Vid behov dygnet runt. Med den exakta lösning som din maskin och din verksamhet kräver. Så att det funkar. ORIGINAL reservdelar och tillbehör. Särskilt avpassat till din maskin: passande reservdelar, högkvalitativt bränsle och praktiska tillbehör. Använd vårt omfattande produktsortiment där vi sammanställer exakt den lösning som din maskin behöver för 100 % tillförlitlighet. Så att det funkar. CLAAS FARM PARTS erbjuder dig ett av de mest omfattande märkes- och områdesövergripande reservdelssortimenten för alla tillämpningar inom din verksamhet. Så att det funkar. Alltid den senaste tekniken. CLAAS partners tillhör de effektivaste företagen inom lantbruksteknik i hela världen. Teknikerna är högkvalificerade och utrustade med special- och diagnosverktyg. CLAAS Service står för ett högkvalitativt arbetssätt som uppfyller dina förväntningar vad gäller kompetens och tillförlitlighet fullt ut. Så att det funkar. 68

69 CLAAS Service & reservdelar Säkerhet kan planeras. Våra serviceprodukter hjälper dig att höja dina maskiners tillförlitlighet, att minimera risken för att maskinerna ska bli stående och att kunna göra beräkningar med fasta kostnader. CLAAS MAXI CARE erbjuder dig planeringsbar säkerhet för din maskin. Så att det funkar. Problemlösning per fjärrdiagnos: CLAAS TELEMATICS. CLAAS TELEMATICS i din maskin fogar samman två viktiga aspekter för dig: snabb hjälp av CLAAS servicetekniker plus ekonomiska fördelar för ditt arbete tack vare trådlöst nätverk. Vi löser dina problem på plats även när du inte ser oss. Så att det funkar. Från Hamm till hela världen. Vårt centrala reservdelslager levererar samtliga ORIGINAL reservdelar snabbt och tillförlitligt över hela världen. Din CLAAS partner på plats förser dig snabbt med lösningen: för din skörd och för din verksamhet. Så att det funkar. CLAAS Parts Logistics Center i Hamm, Tyskland, har olika reservdelar på mer än m 2 yta. 69
