2 Redo. Nya AXION 900. AXION 900 Redo att ta sig an dina sörsta utmaningar: Redan i utrustningsvarianten CIS+ med färgskärm erbjuder nya AXION 900 helt enkelt mer och med CEBIS-utrustning med pekskärm får du helt enkelt extra allt. Och om inte förr så, när du själv får uppleva effekten på upp till 445 hk i kombination med den steglösa CMATICtransmissionen kommer du också att vara redo för nya AXION 900. axion900.claas.com 2 3

3 Skapad för utmaningar. Innehåll När enorm dragkraft möter högsta manöverkomfort och skapar en mångsidighet som saknar motstycke då sitter du i en AXION 900. CLAAS POWER SYSTEMS (CPS) 6 Motor 8 Efterbehandling av avgaser 10 CMATIC 12 Konstruktion 18 Säkerhet 22 Kraftuttag 24 Hydraulik 26 Trepunktslyft bak 28 Frontlyft 30 Förarhytt 32 Utrustning 34 CEBIS 36 CIS+-utrustning 42 CSM vändtegsautomatik 46 Komfort 48 ISOBUS 52 Styrsystem 54 Uppdragshantering, TELEMATICS 56 Underhåll 58 CLAAS Service & reservdelar 60 Fördelar 62 Tekniska data 63 Ta reda på mer om utvecklingen och tillverkningen av CLAAS traktorer: tractors-making-of.claas.com 4 5

4 CPS CLAAS POWER SYSTEMS. CLAAS POWER SYSTEMS Optimal drivlina för bästa resultat. Utvecklingen hos CLAAS står för en strävan efter ännu högre verkningsgrad, större tillförlitlighet och bästa ekonomi. I CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett system utan like. Alltid topprestanda, när du behöver den. Den energisnåla tekniken, som är noggrant anpassad till det arbete som ska utföras, blir snabbt lönsam. 6 7

5 NYHET Mer effekt och högre vridmoment lägre varvtal och lägre bränsleförbrukning. Motor Ren effekt. AXION 900 har utvecklats i lika hög grad för både transportoch fältarbete. Den kan alltid utnyttjas till full effekt utan boost under alla arbetsförhållanden. Inte ens tung jordbearbetning vid låga hastigheter orsakar några problem. Tack vare CMATIK motor-transmissionsstyrning förfogar AXION 900 över ett lågvarvskoncept. Mer effekt vid lägre varvtal och automatisk anpassning av motorvarvtalet sänker driftskostnaderna. Under motorhuven uträttar en 6-cylindrig FPT Cursor 9-motor med 8,7 liters cylindervolym sitt arbete. Den uppfyller kraven enligt avgasnormen Steg IV (Tier 4) och är utrustad med allra senaste Common Rail 4-ventilteknologi, laddluftkylning och en turbo med variabel geometri (VGT). AXION 930 Nm hk NYHET: Variabel turbo. VGT-turbon ger optimalt tryck, oavsett motorvarvtal. Genom belastnings- och varvtalsberoende anpassning får du 70 % av maximalt vridmoment redan på tomgång. Den optimerade förbränningen ger låg bränsleförbrukning och bästa effekt. NYHET: Lågvarvskoncept. Högre effekt vid samtidig lägre bränsleförbrukning med denna målsättning har CLAAS ingenjörer vidareutvecklat det innovativa lågvarvskonceptet hos CMATIC-traktorerna. Högre komfort och längre arbetspass mellan tankningarna är ytterligare fördelar: Konstanteffektområde från till rpm Konstantmomentområde från till rpm 95% av maxeffekt tillgänglig via ECO kraftuttag bak Reducerat motorvarvtal vid transporter i 40 eller 50 km/tim (1.400 eller rpm) Två tomgångsvarvtal (650 och 800 rpm) med automatisk anpassning reducerar bränsleförbrukningen vid stillastående med upp till 2 liter/tim. Visctronic ekonomisk fläktstyrning. Den elektroniska fläktstyrningen Visctronic möjliggör en exakt anpassning av fläktvarvtalet efter motorns belastning och temperatur och ser till att motorn alltid kan köras vid optimal temperatur rpm Värden enligt ECE R 120 AXION Vridmoment (Nm) Maxeffekt (hk) ECE R Det reducerade fläktvarvtalet sänker bullernivån, sparar värdefullt bränsle och stjäl inte onödig effekt så att denna istället kan omvandlas till dragkraft. 8 9

6 NYHET Rent. Efterbehandling av avgaser NYHET: Steg IV (Tier 4). AXION 900 uppfyller avgasnormen Steg IV (Tier 4). Anpassningen till Steg IV (Tier 4) har medfört att utsläppen av partiklar och kväveoxider reducerats till nära nog noll. 1 Dieseloxidationskatalysator (DOC) 2 Insprutningsmunstycke för urea 3 SCR-katalysator 4 Uppvärmd ureatank SCR rent med urea. Alltid redo. SCR står för selektiv katalytisk reduktion. Härigenom omvandlas kväveoxider till vatten och rent kväve. Detta sker med hjälp av en syntetisk urealösning (AdBlue 1 ) som finns i en separat tank. Genom efterbehandlingen av avgaserna kan förbränningsprocessen i motorn optimeras. Uppvärmning av ureatanken är standard och den får även ett extra köldskydd tack vare att den är integrerad i bränsletanken. Dessutom spolas ledningarna i SCR-systemet för ständig driftsäkerhet. Integrerat SCR-system. 4 Vid konstruktionen av AXION 900-serien togs från början hänsyn till de komponenter som är nödvändiga för efterbehandling av avgaserna. Dieseloxidationskatalysatorn (DOC) är placerad under motorhuven, direkt bakom turbon, eftersom den kräver hög avgastemperatur för optimal funktion. SCR-katalysatorn sitter integrerad i avgassystemet på traktorns högra sida, direkt bakom hyttens A-stolpe. Förarens siktfält och åtkomligheten till traktorns olika delar förblir helt oinskränkt. 1 AdBlue är ett registrerat varumärke som tillhör VDA. 640 liters bränsletank med integrerad 56 liters ureatank 10 11

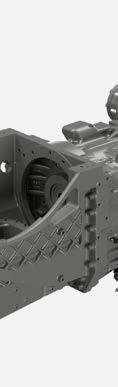

7 NYHET CLAAS CMATIC. Steglöst. CMATIC Effektiv och komfortabel. Utnyttja hela potentialen. CMATIC står för steglös transmissionsteknik i CLAAStraktorerna. I AXION 900-serien betyder det ZF-Terramatictransmission. I den effektförgrenande steglösa transmissionen växlas de fyra mekaniska gruppväxlarna automatiskt via lamellkopplingar. Inga manuella växlingar krävs. Vid hastigheter på 0,05 till 40 km/h kan full kraft användas. Även vid körning bakåt säkrar den höga andelen mekanisk effektöverföring en utmärkt kraft. Dessutom kan varje växelläge användas vid varje motorvarvtal så att AXION 900 traktorerna har en enorm användningspotential hela året. Den höga andelen mekanisk kraftöverföring ger en utmärkt verkningsgrad i alla hastighetsintervall vilket samtidigt ger låg bränsleförbrukning. Överlägsen transmissionsstyrning. AXION 900 använder sina styrkor även vid transport. Vid r/min nås 50 km/h topphastighet och vid r/min nås 40 km/h. Om föraren inte trampar på körpedalen ligger transmissionen i aktivt stillastående och traktorn håller säkert sin position. På så sätt kan man köra bekvämt och säkert med full effekt även på branta infarter eller i vägkorsningar. Kraftfull acceleration, mjuk inbromsning och snabba reaktioner på variationer i belastning: CMATIC motor-transmissionsstyrning bevisar sin mognadsgrad under alla förhållanden och vid varje arbetsinsats. Du kan sitta avslappnat under arbetet och koncentrera dig på viktigare uppgifter CMATIC styr resten för dig

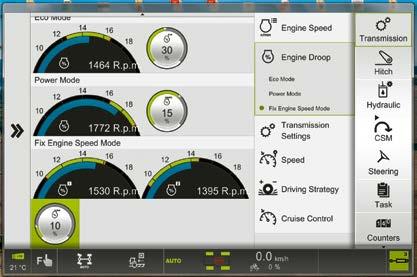

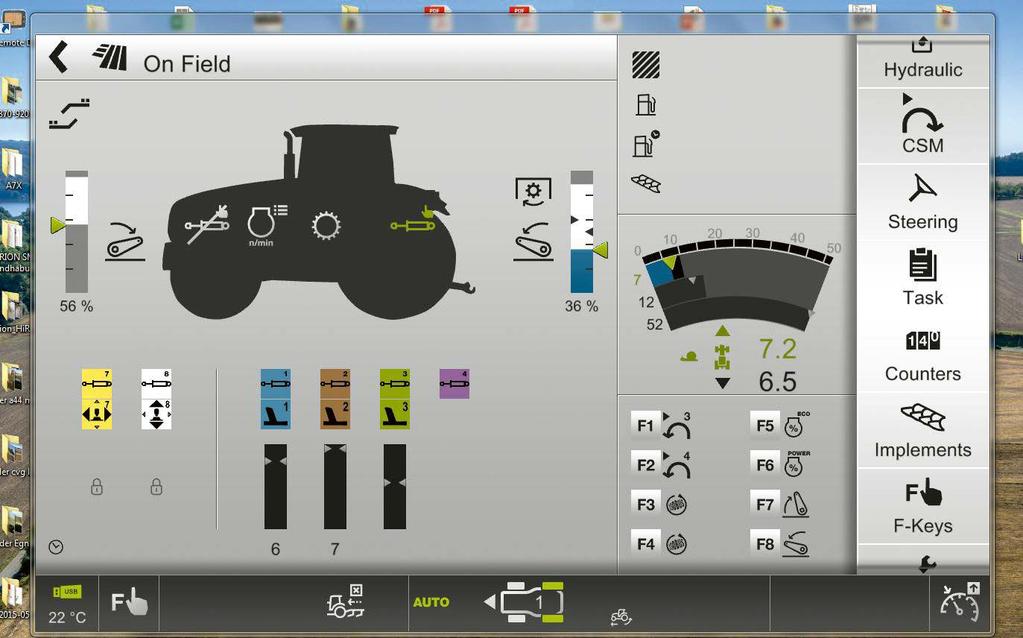

8 NYHET CMATIC. Perfekt inställt. CMATIC Inställning av motorbelastning för "Eco" och "Power" samt motorvarvtalsminne. NYHET: Inställning av motorbelastning med knapptryckning. Via värdet på inställd motorbelastning kan motorvarvtalet regleras snabbt och enkelt vid full belastning. I CEBIS- eller CIS-terminalen kan enkelt avläsas vid vilket motorvarvtal transmissionen börjar reducera hastigheten. Om motorvarvtalsminnet aktiveras, som t.ex. vd kraftuttagsarbeten, kan man i förväg mata in vid hur stor avvikelse från inmatat motorvarvtal som transmissionens utväxling ska reduceras. Enkel och överskådlig manövrering. CMATIC transmission förfogar över tre manövreringsalternativ: Körpedal, körspak och manuell inställning. Vid de båda första lägena kan hastigheten styras valfritt med antingen körpedal eller körspak. Motorvarvtal och transmissionsutväxling regleras automatiskt för optimal verkningsgrad och optimerad bränsleförbrukning. I manuellt läge bestämmer föraren motorvarvtal och transmissionsutväxling. Den automatiska regleringen av motor och transmission är då inte aktiv. Körpedal eller körspak. Byte mellan körpedals- och körspaksläge genomförs under körning via en kontakt i armstödet. Aktuellt körläge visas i CEBIS eller CIS. För motorbelastningen i körpedals- och körspaksläge kan två motorbelastningsvärden sparas som kan aktiveras snabbt via F-knapparna. Med dessa värden, kallade "Eco" och "Power", kan max accepterad motorbelastning snabbt anpassas till rådande förhållanden, t.ex. vid byte från vägtransport till fältarbete. Max accepterad motorbelastning för motorvarvtalsminnet fastläggs separat. Visning av körläge i CEBIS 14 15

9 CMATIC. Arbeta utan stopp. CMATIC Hastighetsintervall efter behov. Mer än att bara bromsa. CMATIC transmissionen möjliggör tre valfritt inställbara hastighetsområden i båda körriktningar. Aktuellt inställt område visas i CEBIS eller CIS och kan växlas under körning med två knappar. Ju lägre det inställda hastighetsområdets maximalvärde är desto exaktare kan hastigheten doseras. För alla hastighetsområden kan ett tempomatvärde matas in. Vald hastighet kan då sparas under körning med knappen på körspaken. Tempomatvärdena kan även förinställas i terminalerna för CEBIS eller CIS CMATIC transmissionen erbjuder olika möjligheter att anpassa inbromsningen efter arbetsuppgiften. Förstärka motorbromseffekten: Om körpedalen inte längre trycks ner och multifunktionsspaken dras tillbaka reduceras transmissionens utväxling och därmed höjs motorvarvtalet. Om traktorn dessutom är extrautrustad med avgasbroms aktiveras den samtidigt. Den kopplas in automatiskt och förstärker motorbromsverkan upp till 2,5 gånger. Det minskar slitaget på bromsarna. Med CMATIC har alla förare möjlighet att, allt efter arbetsuppgift, skapa sin egen profil. Med CMATIC transmissionsteknologi kan du använda hela prestandan i din AXION både ekonomiskt och produktivt och med optimal manöverkomfort. Sträckning av ekipaget: Om släpvagnen bromsas med traktorns broms kan föraren samtidigt sträcka ekipaget genom att trampa ner körpedalen eller föra multifunktionsspaken framåt. Det håller traktor och släp sträckt vid trånga passage och höjer körsäkerheten. Denna funktion kan utnyttjas såväl från stillastående som under körning. Manövrering CIS+ 1 Byte av hastighetsintervall 2 Aktivering av farthållaren 16 17

10 Stabil och smidig. Enorm dragförmåga. Konstruktion Mycket stabil. Detta är en riktig 400 hk-traktor. 1 1 CLAAS har, tack vare erfarenheter från konstruktion av både standardtraktorer och XERION stortraktorer med över 500 hk, utvecklat en helt ny lösning för AXION 900 för kontinuerligt hårt arbete under de allra svåraste förhållanden. Motorn utgör en solid del av traktorns ram (1) med integrerat infällt oljetråg (2) som upptar alla krafter från frontlyften och från framaxeln (3) idealiskt. För arbetet innebär det följande: Hög stabilitet även vid användning av tunga, frontmonterade redskap Stor styrvinkel i framaxeln (3) för maximal smidighet. Optimal åtkomst till hela motorrummet och alla underhållspunkter Säker dragning av alla ledningar i ramen Lång hjulbas kompakt konstruktion. För att kunna få ner mer än 400 hk till marken måste konceptet stämma perfekt. AXION 900 klarar det. De har en hjulbas på hela 3,15 m, men förblir tack vare genomtänkt konstruktion ändå smidig ute på fältet och översiktlig vid vägtransport. Även med monterade redskap håller den sig naturligtvis inom trafiklagarnas ramar. Eftersom den långa hjulbasen och den optimala viktfördelningen bidrar till att generera full dragkraft kan man vid många arbeten framförallt vid transporter helt avstå ifrån extra frontbelastning. Det spar både bränsle och minskar däckslitaget vid körning på väg. Kort totallängd: Bekväm manövrering Smidig på väg God sikt God kontroll över frontredskap Bra vikt/effektförhållande: Optimerad bränsleförbrukning Lägre marktryck vid jordbearbetning Dynamik vid vägtransport Viktfördelning fram / bak 50:

11 Enorm dragförmåga. Konstruktion Rådfråga din CLAAS-partner. Utöver de belastningsalternativ som finns tillgängliga från fabrik erbjuds ytterligare alternativ. Väldigt väl avvägd. Belastningsvikter per hjul bakaxel i kg. Stadig på jorden. Med de åtskilliga belastningsmöjligheterna för fram- och bakaxeln kan AXION anpassas optimalt för alla arbetsuppgifter. Endast på detta sätt kan traktorns fulla kapacitet utnyttjas utan onödiga förluster. Om tunga arbeten ska utföras vid låg hastighet kan AXION enkelt förses med extra vikter. Vikt som inte längre behövs kan lika enkelt plockas bort igen. 38"-fälgar 42"-fälgar För flexibel viktbelastning på den fasta vikthållaren eller i frontlyften finns följande kombinationer att välja mellan från fabrik: 600 kg 900 kg 1200 kg ( ) 1500 kg ( ) Alla AXION 900-modellerna kan utrustas med bakhjulsdimensioner av upp till 2,15 m i diameter. För framhjulen finns däck med upp till 1,7 m tillgängligt. De talrika däckalternativen gör att AXION 900 kan anpassas till alla tänkbara arbetsinsatser. Med den maximala däckdimensionen 900/60 R 42 är traktorn ändå flexibel på väg med under 3 m i totalbredd och skonsam mot marken vid fältarbete. Dessutom kan AXION 900 utrustas med dubbelmontage. 1 "Fotavtryck" från AXION 900: Bakhjul upp till 900 mm breda och 2,15 m diameter Framhjul upp till 1,7 m diameter Godkänd för dubbelmontage fram och bak (tillval) 1 I vissa länder är dubbelmontage tillgänligt direkt från fabrik

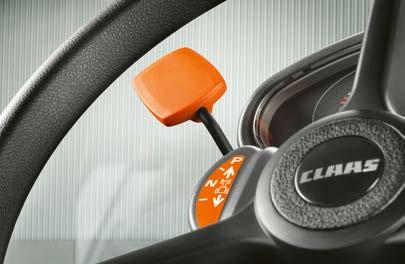

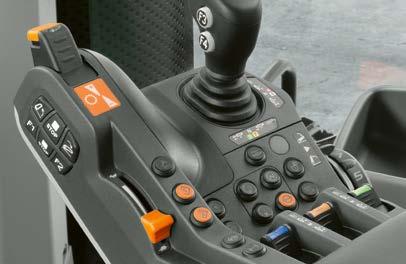

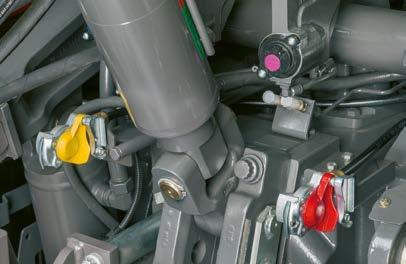

12 Säkerhet på väg och i fält. Säkerhet REVERSHIFT med park-lock-funktion. Utöver den välbekanta och bekväma fram/back-växlingen har REVERSHIFT spaken även en integrerad park-lock-funktion. På så sätt kan AXION mycket lätt hållas stilla. För ännu mer säkerhet aktiveras park-lock-funktionen automatiskt i följande situationer: När motorn stängs av När motorn startas Så fort gaspedalen eller CMOTION förblir orörd några få sekunder vid stillastående oavsett i vilken position REVERSHIFT spaken befinner sig Så fort ingen sitter i förarsätet vid stillastående Automatiskt avpassat. Under inbromsningen anpassar sig framaxelns fjädring automatiskt efter den förändrade belastningen. På så sätt förblir traktorn stabil och säker även vid kraftig inbromsning. Släpbromssystem. För att uppfylla landsspecifika krav kan AXION utrustas med ett pneumatiskt och ett hydrauliskt släpbromssystem. Båda systemen kan användas tillsammans och anslutningarna är lättillgängliga på båda sidor om släpkopplingen

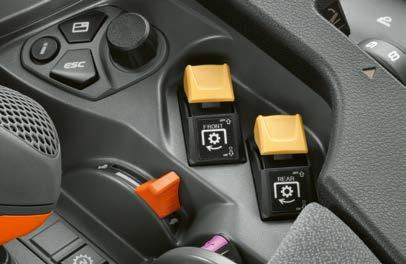

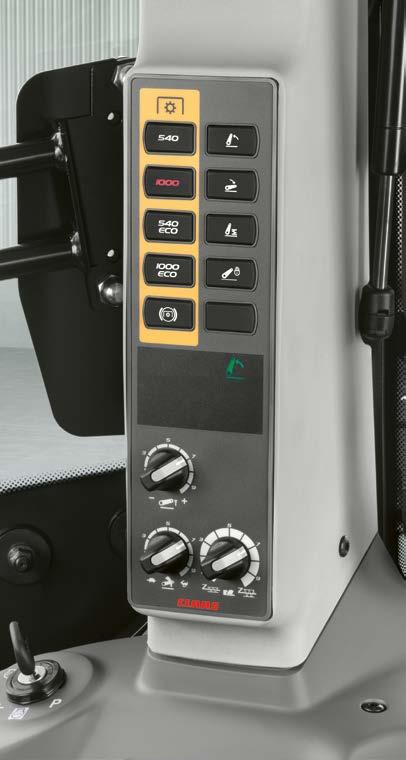

13 Kraftfull och sparsam med en knapptryckning. Kraftuttag Alltid rätt varvtal. För AXION 900 finns det tre olika kraftuttagsutföranden: 1000 varv/min 540 ECO/1000 r/min 1000/1000 ECO r/min Förval av kraftuttagsvarvtal görs enkelt med en knapptryckning. Med en annan kontakt aktiveras kraftuttaget. Till/från-kopplingen av kraftuttaget kan styras automatiskt via höjden på den bakre trepunktslyften. Placera bara den bakre trepunktslyften i önskad position och håll inne knappen för kraftuttagsautomatiken så sparas önskad till/frånkopplingsposition. Det är mycket bekvämt att koppla redskap eftersom kraftuttagstappen löper fritt och kan vridas till önskat läge. Full kraft redan från början. AXION 900 överför full effekt vid stillastående och även vid låga hastigheter. I ECO-läge kan, trots reducerat motorvarvtal, upp till 95% av maximala motoreffekten (t.ex 351 hk och Nm för AXION 930) överföras via kraftuttaget. Därför kan även tunga kraftuttagsdrivna redskap köras med reducerat motorvarvtal. Varvtal: ECO rpm vid motorvarv/min 540 ECO rpm vid motorvarv/min AXION 930 Nm hk ECO vid motorvarv/min rpm Värden enligt ECE R 120 Enkelt att byta kraftuttagstappen 24 25

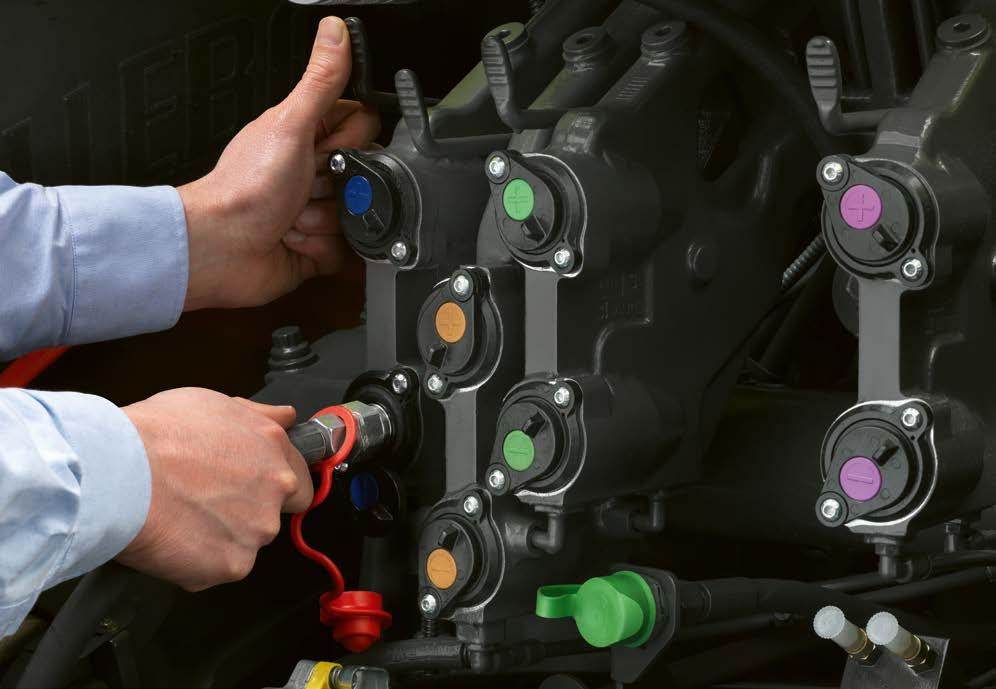

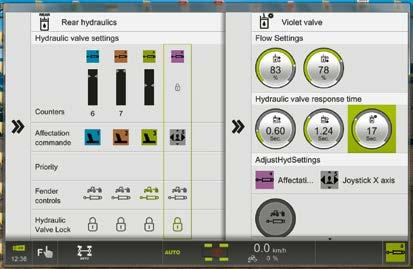

14 NYHET Kraftfull hydraulik. Lätt att koppla. Hydraulik Koppla snabbt och enkelt utan tryck. Bekväm inställning av redskapsfunktionerna i CEBIS och CIS Alla hydrauluttag bak på AXION är försedda med reglage för tryckavlastning. Det innebär att anslutningarna kan kopplas i och ur under tryck utan problem. De färgade markeringarna för inlopp resp. utlopp underlättar korrekt montering av arbetsredskapen. Läckoljeledningar samlar upp oljan från kopplingarna vid i- resp. urkoppling. NYHET: Hydraulik som passar. Load-sensing hydraulik för alla AXION 900-modeller med 150 eller 220 lit/min oljeflöde. Med CIS+-utrustning: Reglage för manövrering av upp till sex elektroniska hydraulventiler i armstödet av dessa kan fyra manövreras med ELECTROPILOT. Med CEBIS-utrustning: Reglage för manövrering av upp till åtta elektroniska hydraulventiler i armstödet av dessa kan fyra manövreras med ELECTROPILOT. Tack vare valfri beläggning och prioritering av hydraulventilerna kan varje enskild förare anpassa manövreringen enligt personliga önskemål och efter varje arbetsinsats via CEBIS. Reglagen för de oftast använda ventilerna kan t.ex. läggas bredvid varandra för att få bästa flyt i arbetet. Med CEBIS- och CIS+-utrustning: Manövreringen av hydraulventilerna kan läggas på F-knapparna i CMOTION, multifunktionsarmstödet eller ELECTROPILOT, för att underlätta vid kombinerade arbetssekvenser. Utrustning CIS+ CEBIS Power beyond. Max antal elektroniskt manövrerade 2 2 hydraulventiler fram Max antal elektroniskt manövrerade 4 6 hydraulventiler bak Manövrering via vippkontakter i armstödet 2 4 Manövrering via ELECTROPILOT 4 4 Ventilprioritering Valfri ventilbeläggning För redskap med eget separat lastkännande hydraulpaket finns power beyond-anslutningar bak. Förutom de standardmässiga tryck-, retur- och signalledningarna är traktorn även utrustad med en trycklös returledning. Det innebär att AXION ger möjlighet att driva hydraulmotorer med separat retur, även när power beyondanslutningarna används. Det ger följande fördelar: Hydraulolja matas efter behov till arbetsredskapet Stor ledningsdiameter och trycklöst returflöde minskar effektförlusterna Tillgängligt Ej tillgängligt I kombination med frontlyft är upp till två dubbelverkande hydraulventiler och en fri retur i fronten tillgänglig utrustning. Idealiskt för en utsädesbehållare eller t.ex. vridplog monterad i frontlyften

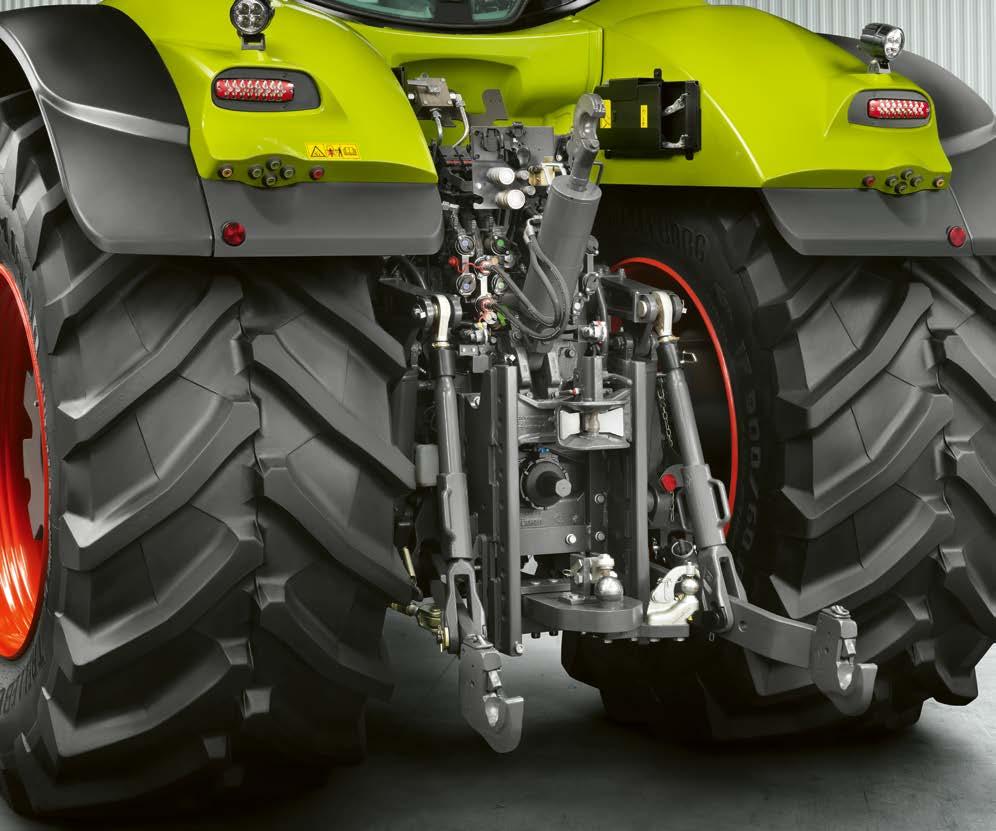

15 NYHET Bakre trepunktslyft har kapacitet för alla arbetsredskap. Trepunktslyft bak NYHET: Skräddarsydd koppling. Bakre trepunktslyft. Redskapskopplingen på AXION 900 uppfyller ISO.500-normen. Alla drag på maskiner med koppling enligt samma norm kan användas. Från fabrik finns ett flertal kopplingsmöjligheter till förfogande: Med en maximal lyftkraft av hela 11 ton hos alla AXION 900-modellerna hanterar de alla redskap med lätthet. Utrustningsnivån för bakre trepunktslyften kan fastställas enligt de krav som ska uppfyllas: Hitchkrok I kopplingssliden: Automatkoppling, 38 mm K80 kuldrag CUNA-koppling Som jordbruksdrag: Med kategori 3 eller kategori 4 Med Piton Fix-koppling Med K80 kuldrag och tvångsstyrning Lyftarmar kat. 3 eller kat. 4 Mekanisk eller hydraulisk toppstång kat. 3 eller kat. 4 Manuella eller automatiska sidostabilisatorer för båda dragstängerna Antislirkontroll med radarhastighet Utvändigt placerade reglage på båda bakskärmarna för trepunktslyft, kraftuttag och en elektronisk hydraulventil. Praktisk hållare bak för kopplingskulor Genom de olika hålens placering i jordbruksdraget kan avståndet mellan kraftuttagstappen och kopplingspunkten ändras. Det ger mer flexibilitet och bättre smidighet. Enkel åtkomst. Via knappar och vridreglage i den högra B-stolpen kan föraren kontrollera de viktigaste funktionerna hos den bakre trepunktslyften: Lyft och sänk manuellt för att koppla till maskiner Lastdämpning på/av Spärr av den bakre trepunktslyften Lyfthöjdsbegränsning och sänkhastighet Läges- / dragkraftsreglering och slirkontroll Den välvda bakrutan och det vridbara sätet ger utmärkt sikt över arbetsredskapet och samtidigt enkel manövrering av den bakre trepunktslyften. Genom den smidiga placeringen kan inställningarna för den bakre trepunktslyften mycket enkelt justeras under arbetet. Utvändiga reglage för den bakre trepunktslyften, kraftuttaget och en valbar hydraulventil Jordbruksdraget kan sättas i flera olika positioner. Längst utdraget innebär bättre smidighet. Hitchkrok ingår i svensk standardutrustning

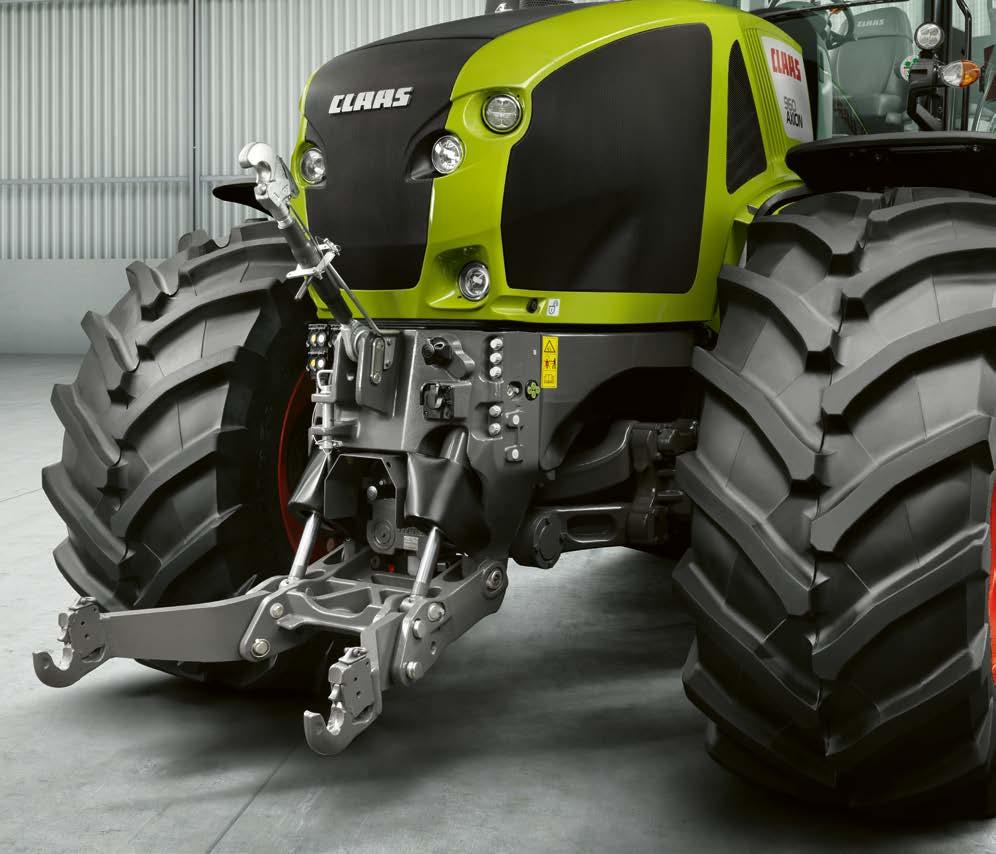

16 Mer mångsidighet. Fler användningsområden. Frontlyft Kopplingar för alla tillfällen. I frontlyften finns det integrerade hydraul- och eluttag för olika användningsområden: Upp till två dubbelverkande hydraulventiler Trycklöst returuttag 7-poligt uttag ISOBUS-anslutning eller 25 A eluttag. Frontlyft. Alla AXION 900 modeller kan fabriksutrustas med två olika typer av frontlyft: 5,0 ton för redskap och vikter 6,5 ton för extra tunga redskap och vikter Eftermontering utan problem tack vare moduluppbyggnaden. AXION förfogar över en fullt integrerad frontlyft, utvecklad av CLAAS speciellt för denna storleksklass. Framaxelbocken och den speciella strukturkonstruktionen av motorn fördelar de krafter som uppstår vilket gör en extra ramkonstruktion överflödig. Ett frontkraftuttag med rpm finns självfallet tillgängligt. Aktiveringen sker bekvämt med en knapptryckning från förarplats. Kompakt konstruktion: Litet avstånd mellan framaxel och fånghakar Bra redskapshantering och kort ekipagelängd Utvändig manövrering för främre trepunktslyft och en hydraulventil Lägesreglering frontlyft. För CEBIS-varianten finns lägesreglering för frontlyften tillgängligt som extrautrustning. Det möjliggör arbete med frontmonterade redskap med hög precision. Redskapets arbetsposition kan kontrolleras med ett vridreglage i armstödet. I CEBIS kan lyfthöjden begränsas och lyft- och sänkhastighet ställas in. Frontlyften kan arbeta både enkel- och dubbelverkande

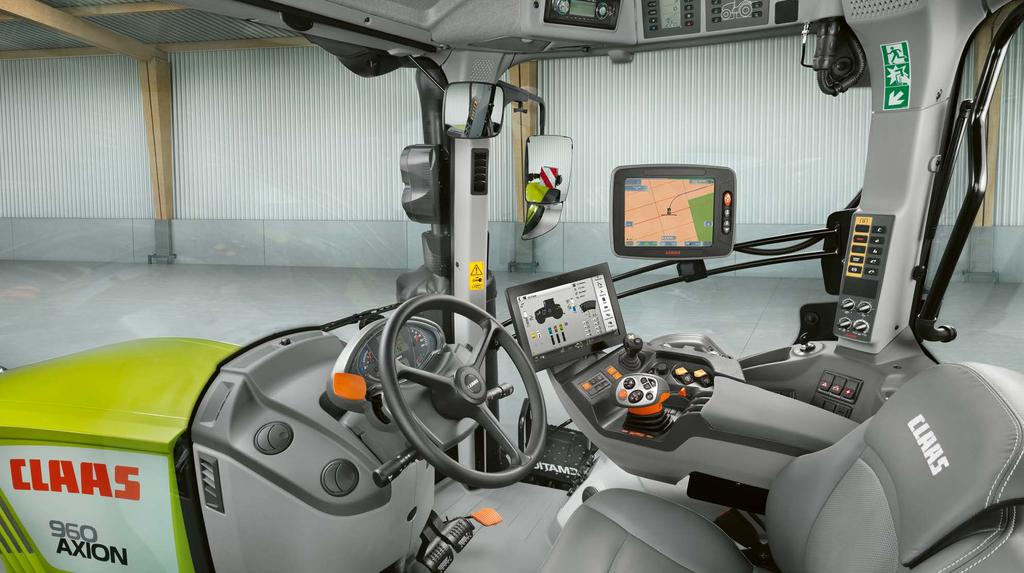

17 Eftersom mer komfort även innebär mer produktivitet. Förarhytt Rymlig, tyst, med stora glasytor och fullt avfjädrad. Förarhytten på AXION 900 garanterar maximal komfort under långa arbetsdagar. CEBIS-utrustning med manövrering via pekskärm och innovativa CMOTION mulrifunktionsspak CIS+-utrustning med färgskärm, multifunktionsarmstöd och DRIVESTICK Ergonomiskt armstöd med logisk och tydlig anordning av manöverreglagen

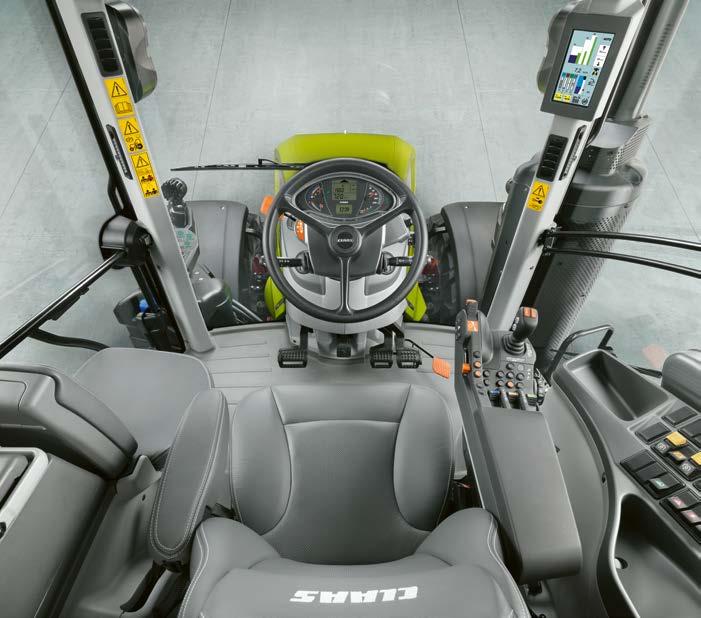

18 NYHET Klar sikt. Förarhytten. Utrustning 4-stolparskoncept. CIS+ CEBIS CLAAS 4-stolpars förarhytt erbjuder avgörande fördelar: Fri sikt över redskapens hela arbetsbredd Stor hyttvolym för bra utrymme Hel framruta Tack vare den speciella placeringen av de bakre stolparna har föraren optimal sikt över redskapet. Utformning och placering av manöverreglagen följer samma design som i CLAAS AXION 800- och ARION 600 / 500-serierna. Även manövrering och menyuppbyggnad i CIS+ eller CEBIS är samma i alla modellerna. CMOTION multifunktionsspak används också i CLAAS skördemaskiner. CLAAS lägger här största vikt vid en enhetlig manöverstruktur för att varje förare ska känna sig väl hemmastadd och förvissad om att han eller hon behärskar alla manöverreglage från första stund. CIS+ eller CEBIS. AXION 900 kan fås i två utrustningsvarianter: CIS+-utrustning i funktionell design erbjuder enkel ergonomi och automatikfunktioner för nära nog alla arbetsinsatser. CEBIS, å andra sidan, kommer att få alla dem begeistrade som vill åtnjuta mer teknik och allra bästa komfort. Från CSM vändtegsautomatik via redskapsstyrning till ICT (Implement Controls Tractor) CEBIS erbjuder en mängd funktioner. NYHET: CIS+. Helt enkelt mer. CIS+ övertygar genom god översiktlighet och självförklarande utformning. Trots angenäm enkelhet erbjuder denna variant fullt erforderligt funktionsomfång och de automatikfunktioner som behövs för enkelt och effektivt arbete. Helt enkelt mer. Den i A-stolpen integrerade, 7 tum stora CIS färgskärmen kombinerar visning och inställningsmöjligheter för transmission, elektroniska hydraulventiler, F-knappar och CSM vändtegsautomatik. Alla inställningar genomförs bekvämt med vridreglaget och ESC-knappen. NYHET: CEBIS. Helt enkelt allt. Prioritering av hydraulventiler, redskaps- och uppdragshantering och flera ytterligare funktioner med CEBIS lämnas inget övrigt att önska. Alla inställningar kan utföras på få sekunder tack vare pekskärm och logisk menyuppbyggnad. Armstödet med CMOTION multifunktionsspaken erbjuder allra högsta förarkomfort. AXION 900 CIS+ CEBIS Multifunktionsarmstöd CIS färgskärm i A-stolpen. CEBIS terminal med pekskärm DRIVESTICK CMOTION Max antal elektroniskt manövrerade hydraulventiler 6 8 CSM vändtegsautomatik CSM vändtegsautomatik med korrigeringsfunktion Redskapsmanövrering Uppdragshantering Kördatorfunktioner TELEMATICS ICT (Implement Controls Tractor) Standard Tillgängligt Ej tillgängligt Tack vare den speciella placeringen av de bakre stolparna och den välvda bakrutan har föraren optimal sikt över redskapet och arbetet

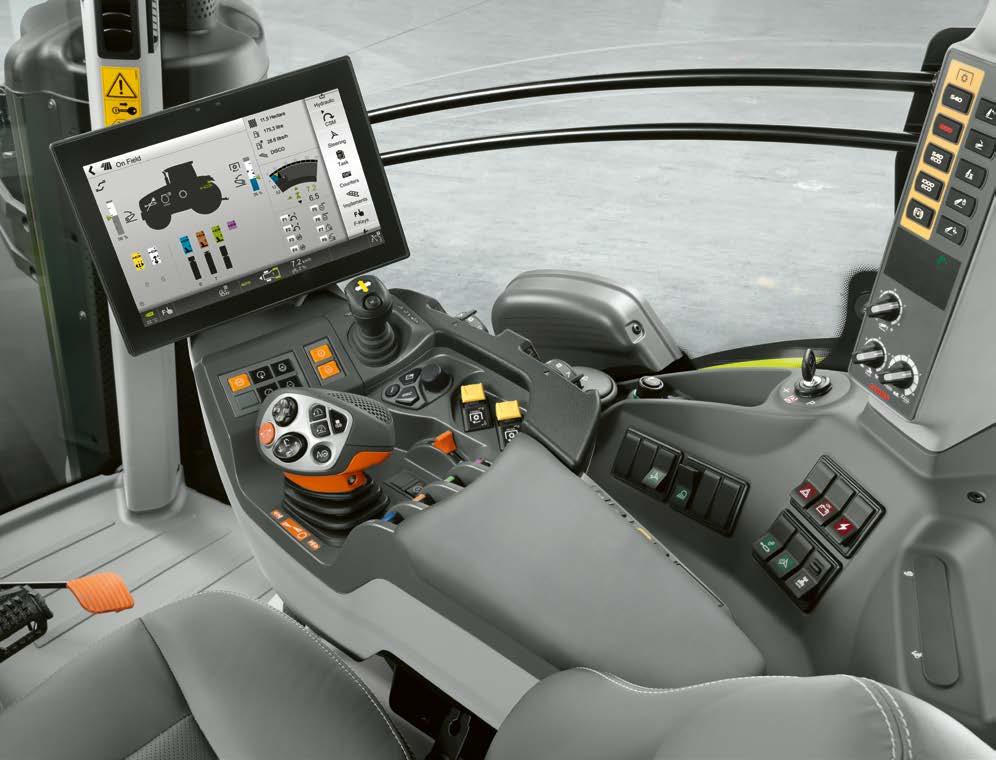

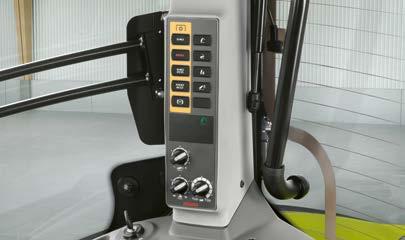

19 CEBIS-utrustning. Helt enkelt allt. CEBIS Ett armstöd som höjer ribban. Alla viktiga reglage är integrerade i höger armstöd: 1 CMOTION multifunktionsspak 2 Kontrollpanel körläge, körlägesbyte och två motorvarvtalsminnen med finjustering B 3 CEBIS terminal med 12 tums pekskärm 4 ELECTROPILOT med två dubbelverkande hydraulventiler och två F-knappar 5 Kontrollpanel CEBIS 6 Inställning av arbetsdjup för frontlyft och bakre trepunktslyft 7 Aktivering av främre och bakre kraftuttag 8 Handgas 9 Neutralläge transmission, aktivering av frontlyft 10 Elektroniskt styrda hydraulventiler 11 Fyrhjulsdrift, differentialspärr, kraftuttagsautomatik, framaxelfjädring 12 Huvudströmbrytare: Batteri, elektroniska hydraulventiler, CSM, styrsystem A C 10 Armstödet kan justeras bekvämt både på längden och höjden efter förarens behov D Funktioner som används sällan, t.ex. förval av kraftuttagshastighet och huvudbrytarna, sitter på höger sida om förarsätet. Med vridet säte kan inställning av bakre trepunktslyften göras bekvämt med utmärkt överblick över redskapet. På så sätt kan finjusteringen göras under arbetets gång. Två extra knappar för att lyfta och sänka den bakre trepunktslyften manuellt underlättar dessutom kopplingen av redskap. Välordnat Både i CEBIS och i CIS+ varianten kan en rad funktioner styras direkt via vridreglage och knappar på B-stolpen: A Förval av kraftuttagsvarvtal B Manövrering av elektronisk reglering av den bakre trepunktslyften C Status för bakre trepunktslyft D Inställningar för bakre trepunktslyft 36 37

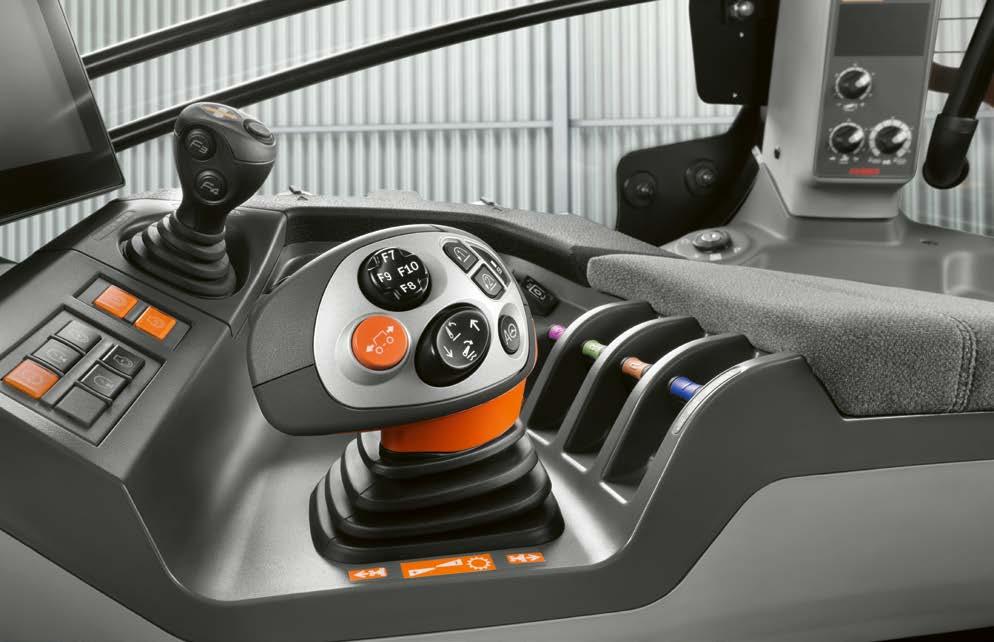

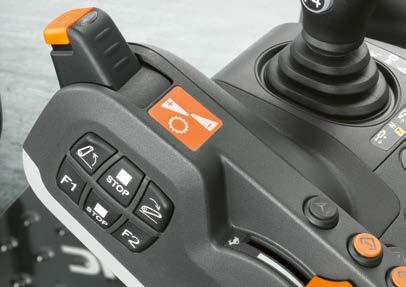

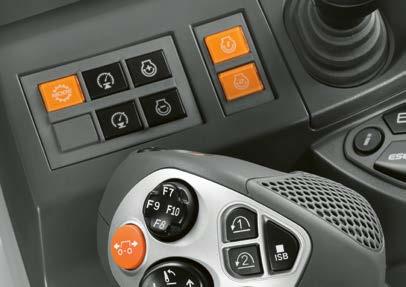

20 CMOTION multifunktionsspak. Allt i ett handgrepp. CEBIS CMOTION multifunktionsspak. Med CMOTION erbjuder CLAAS ett koncept som tillåter bekvämare och effektivare utnyttjande av alla de viktigaste funktionerna hos AXION 900. Med manövreringen av funktionerna med tumme, pek- och långfinger tröttas handen inte så snabbt, speciellt som armen vilar bekvämt på det stoppade armstödet Manövrering CMATIC. CMOTION möjliggör en finkänslig och progressiv anpassning av hastigheten. Ju längre föraren för CMOTION framåt eller bakåt desto snabbare accelererar resp. bromsar traktorn in. Med en knapptryckning. 1 Körning framåt/körriktningsbyte 2 Trepunktslyft bak 3 Aktivering GPS PILOT 4 CSM vändtegsautomatik 5 Funktionsknappar F7 / F8 / F9 / F10 6 Aktivering av farthållaren 7 Funktionsknappar F1 / F2 8 Funktionsknappar F5/F6 Genom möjligheten att fritt kunna välja funktion för de tio funktionsknapparna i CMOTION behöver föraren inte ständigt ändra handgrepp under arbetet. Alla redskapsindividuella ISOBUS-funktioner hanteras bekvämt med CMOTION: ISOBUS-funktioner Händelseräknare på/av Hydraulventiler Funktioner för bakre trepunktslyft på CMOTION: Sänka till arbetsposition Lyfta till inställt höjdvärde Manuell manövrering: Höjning och sänkning i två steg (långsamt/snabbt) Snabbsänkning av arbetsredskapet 38 39

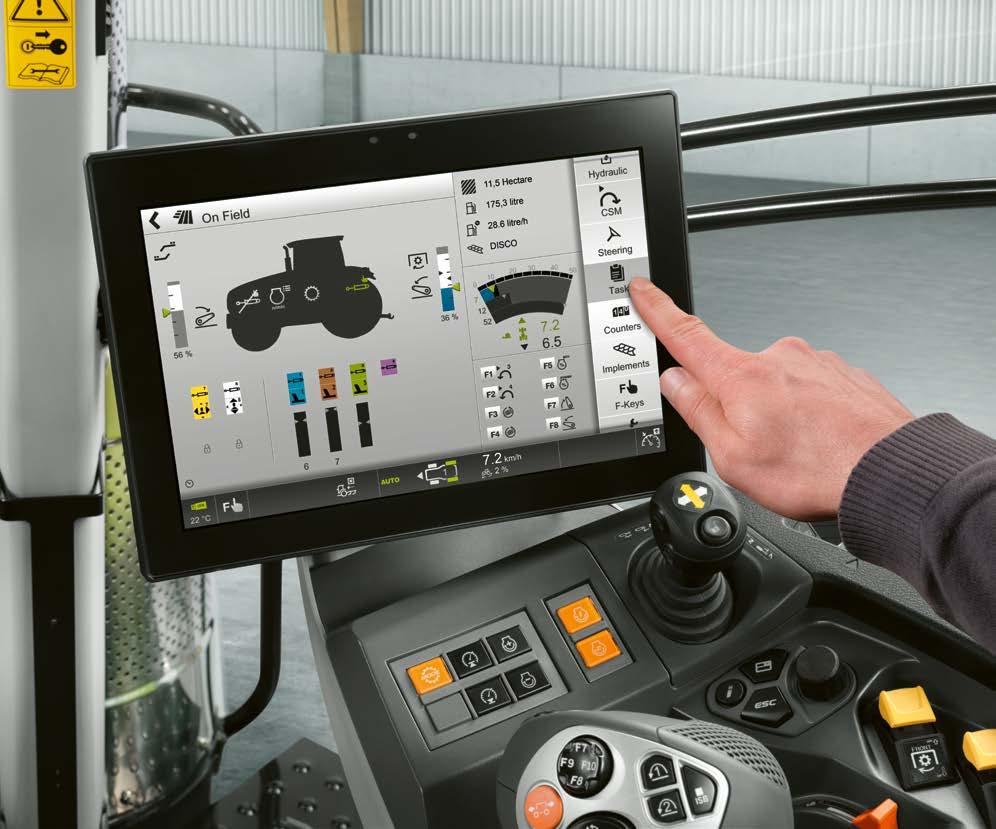

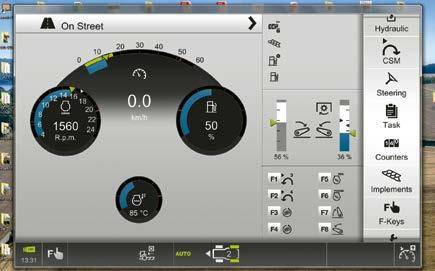

21 NYHET CEBIS terminal. Allt under kontroll. CEBIS Översiktligt och snabbt manövrerat. Blickfång med 12 tum stor bildskärm. Den 12 tum stora bildskärmen i CEBIS erbjuder en tydlig översikt över inställningar och aktuell driftsstatus, tack vare självförklarande symbolik och färgkodning. Menyuppbyggnaden i CEBIS och den beröringskänsliga pekskärmen gör det möjligt att genomföra alla inställningar i några få steg. Speciellt attraktiv är DIRECT ACCESS-funktionen med maskinsiluetten. En lätt beröring räcker och du hamnar direkt i lämpligt dialogfönster. Som komplement till bildskärmsmanövreringen i CEBIS finns även en knappanel integrerad i armstödet. Med vridreglage och ESC-knapp kan CEBIS manövreras helt, t.ex vid körning i ojämn terräng då det kan vara svårt att fingertoppsmanövrera med precision på pekskärmen. Med DIRECT ACCESSknappen kommer du utan omvägar direkt till de senast använda inställningarna för traktorns funktioner. 1 Maskinsiluett för DIRECT ACCESS snabbåtkomst och statusvisning 2 Status hydraulventiler 3 Traktorinformation 4 Effektmonitor 5 Informationsområde transmission 6 Tilldelning av funktionsknappar 7 Meny 8 DIRECT ACCESS snabbåtkomst via CEBIS knappanel eller knappar i armstödet 9 Dialogbaserat system för optimal inställning CEBIS helt enkelt bättre: Snabb och intuitiv navigering via CEBIS pekskärm Snabbare åtkomst till undermenyerna med DIRECT ACCESS- funktionen: Senast använda funktion via DIRECT ACCESS knappanel i CEBIS eller knappar i armstödet Peka på maskinsiluetten eller hydraulventilerna Navigering via vridreglage och ESC-knapp i armstödet. Perfekt vid körning i ojämn terräng Utrustad med två olika bildskärmslayouter (landsväg och fältarbete) 1 Navigering i meny 2 Välj 3 ESC-knapp 4 DIRECT ACCESS CEBIS bildskärmslayout vid transport 40 41

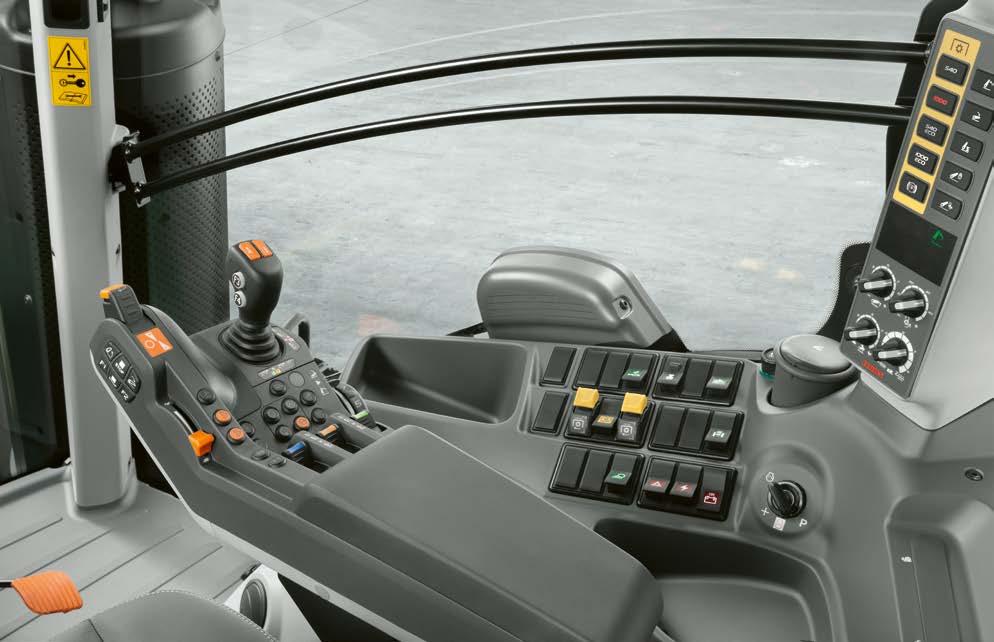

22 NYHET CIS+. Helt enkelt mer. CIS+-utrustning Det ergonomiskt perfekta armstödet. Det ger den bästa ergonomin och är centralt för avspänt, effektivt arbete. Det är resultatet av omfattande studier av arbetsmomenten i hytten. Funktioner som används ofta har placerats i armstödet, medan funktioner som används mera sällan finns på sidokonsolen till höger. 4 CEBIS klarar det och så gör även CIS Fingertoppskänsla. Unika DRIVESTICK låter dig hantera den intuitivt och ger dig full kontroll över CMATIC-transmissionen. I motsats till vanligt förekommande körspakar är DRIVESTICk proportionellt manövrerbar. Det betyder att ju längre framåt eller bakåt du för spaken desto snabbare accelereras eller bromsas traktorn in när du valt körspaksläge. Tre elektroniskt inställbara körlägen med vardera ett farthållarvärde i respektive körriktning kan alltid växlas och aktiveras. Inställning resp. aktivering av individuell mängd- och tidsreglering av enskilda hydraulventiler. Kraftuttagsautomatik med in- och urkoppling baserat på trepunktslyftens höjdläge, steglöst inställbart Fyra sekvenser för CSM vändtegsautomatik, inspelning och uppspelning ISOBUS-redskap manövrerbara via traktorns F-knappar Redskapet styr traktorn: Med ICT (Implement Controls Tractor) vid körning med QUADRANT fyrkantspress eller CARGOS självlastarvagn Allt på rätt plats. Armstödet kan justeras bekvämt både på längden och höjden efter förarens behov. 1 1 DRIVESTICK med aktivering av farthållare för manövrering av CMATIC transmissionen 2 Manövrering av trepunktslyft bak och två F-knappar, t.ex. för aktivering av CSM vändtegsautomatik 3 Handgas, två motorvarvtalsminnen, GPS PILOT, fyrhjulsdrift och differentialspärrar 4 ELECTROPILOT krysshandtag med två F-knappar och knappar för körriktningsväxling 5 Manöverpanel för transmission och aktivering av hydraulfunktioner 6 Elektroniskt styrda hydraulventiler 7 Inställning av arbetsdjupet för den bakre trepunktslyften 8 Aktivering av front- och bakkraftuttag samt kraftuttagsautomatik bak 9 Aktivering framaxelfjädring Denna funktion används sällan i körpedalläge eftersom föraren då styr hastigheten med foten. Men den är ändå till stor hjälp om föraren t.ex. vill förstärka eller reducera verkan av motorbromsen. På DRIVESTICK finns även knappen till farthållaren. Ett kort tryck på knappen räcker för aktivering. Vid ett längre tryck på knappen lagras den aktuella körhastigheten. Är farthållaren aktiverad kan hastigheten enkelt ändras genom att DRIVESTICK föres framåt eller bakåt. CIS+. Helt enkelt mer. Manövreringen av regleringen av den bakre trepunktslyften och förval av kraftuttagshastigheterna är placerade på höger B-stolpe i CIS+ och CEBIS. På så sätt garanteras enkel åtkomst under arbetet och när du tittar bakåt kan inställningen av regleringen av trepunktslyften optimeras. 2 3 Kraftuttagsvarvtal och elektronisk reglering at trepunktslyften inställbart från B-stolpen

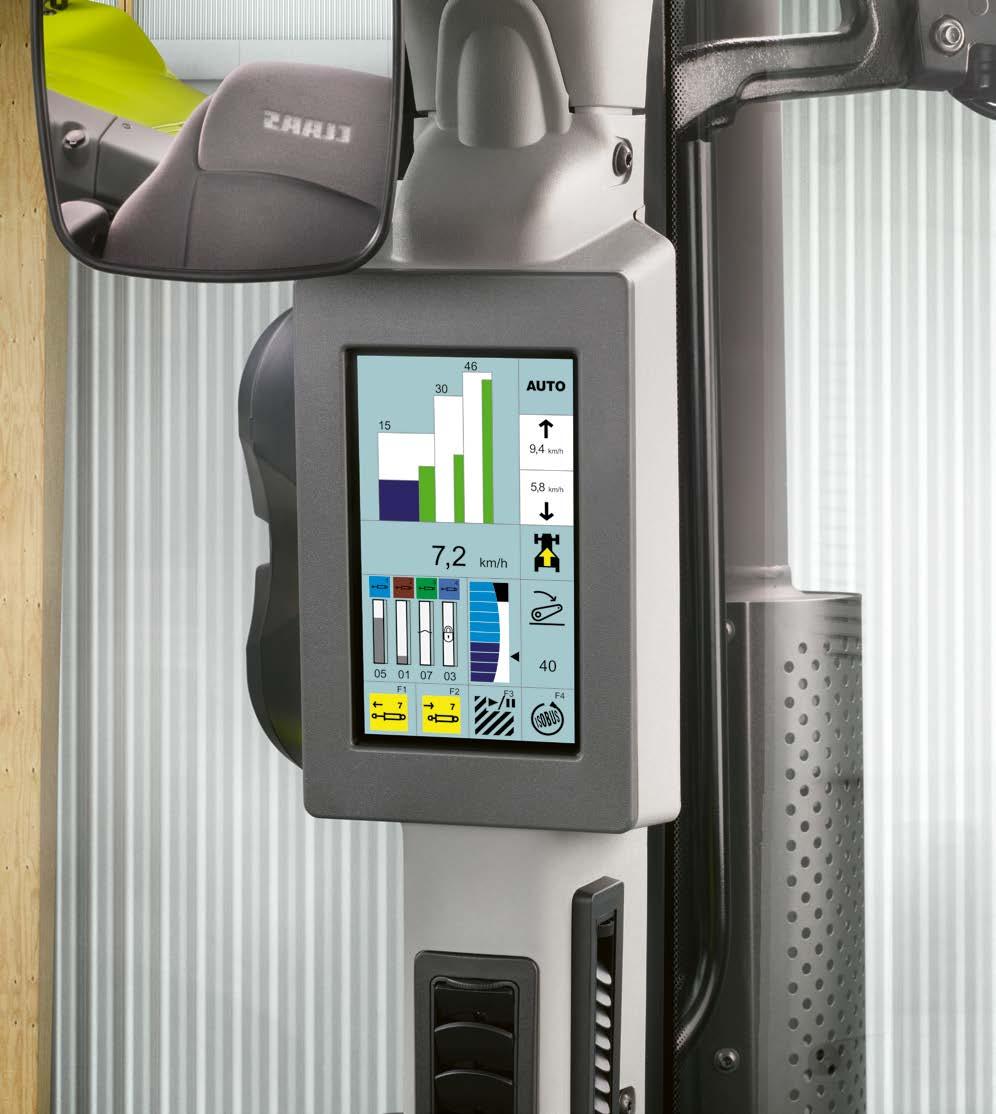

23 Välinformerad. CLAAS INFORMATION SYSTEM (CIS). CIS+-utrustning CIS. Total överblick. Den moderna designen av den 7 tum stora CIS-displayens färgskärm i A-stolpen ger föraren fullständig information om transmission, trepunktslyften bak, de elektroniska hydraulventilerna och F-knapparna. Inställningarna visas i NP K nedre delen av skärmen. Den logiska menyuppbyggnaden och de tydliga symbolerna gör navigeringen barnsligt enkel Körlägen CMATIC transmission 2 Valt körläge visas 3 Farthållarhastighet för aktuellt körläge 4 Aktuell körhastighet 5 Vald körriktning 6 Status hydraulventiler 7 Status trepunktslyft bak 8 Valda funktioner för F-knapparna 9 Inställningsmeny 3 NP K NP K CIS. Fullt grepp. Alla inställningar kan utföras bekvämt med vridreglaget och ESC-knappen vid ratten. Följande funktioner kan ställas in och 8 avläsas via CIS: Transmissionsinställningar som farthållare, hastighetsområde, acceleration, motorbelastning, progressivitet för REVERSHIFT vändväxellåda. Tids- och flödesinställning för de elektroniska hydraulventilerna F-knapparnas valda funktioner Visning av CSM vändtegsautomatikens sekvenser Kördatorfunktioner som visning av bearbetad areal, bränsleförbrukning, arealavverkning Visning av underhållsintervall 44 1 Navigering i meny 2 Välj 3 ESC-knapp 45

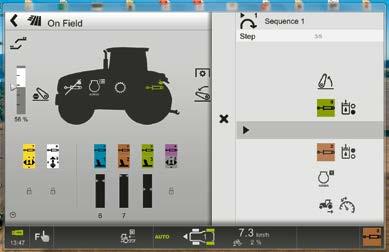

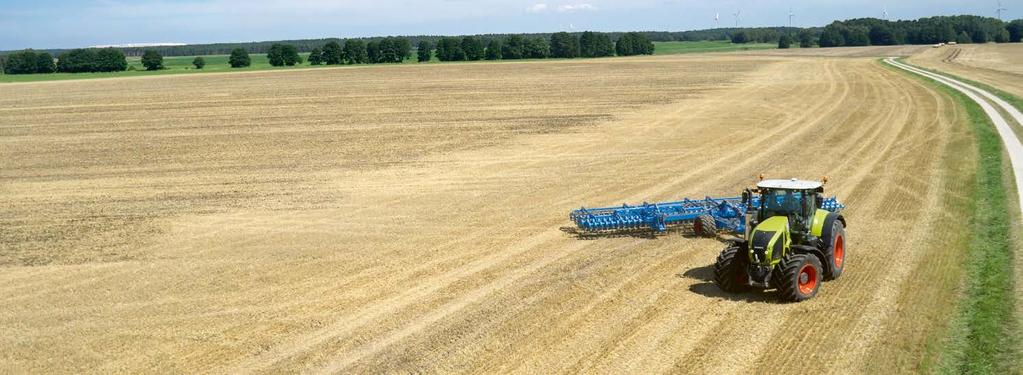

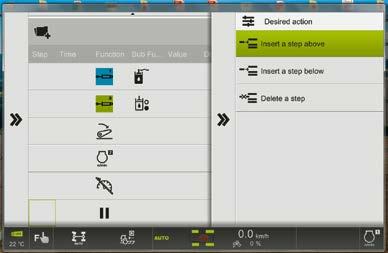

24 Exakt på vändtegen med CSM. CSM vändtegsautomatik CLAAS SEQUENCE MANAGEMENT. CSM vändtegsautomatik tar hand om arbetet vid alla vändtegsmanövrar. Med en knapptryckning spelas alla i förväg sparade funktioner upp. Med CIS+ Med CEBIS Antal lagringsbara sekvenser Fyra Fyra per arbetsredskap, upp till 20 redskap lagringsbara Aktivering av sekvenserna Via F-knappar Via CMOTION och F-knappar Visning av förloppen På CIS display På CEBIS display Inspelningsläge Tidsberoende Tids- eller vägberoende Korrigeringsfunktion Optimering av sekvenserna i efterhand i CEBIS Följande funktioner kan kombineras i valfri ordningsföljd: Hydraulventiler med tids- och flödesstyrning Fyrhjulsdrift, differentialspärr och framaxelfjädring Frontlyft och bakre trepunktslyft Farthållare Främre och bakre kraftuttag Motorvarvtalsminne Spela in och upprepa. Sekvenserna kan sparas valfritt antingen väg- eller tidsberoende. Medan inspelningen pågår kan föraren följa sekvensen i CEBIS- eller CIS-färgdisplayen steg för steg med hjälp av tydliga symboler. Under uppspelningen av en sekvens kan föraren avbryta med att pausa och sedan, genom en enkel knapptryckning fortsätta uppspelningen. Optimering utan att stanna med CEBIS. De sparade sekvenserna kan modifieras och optimeras i CEBIS i efterhand. Nya steg kan infogas, raderas, ändras och anpassas i minsta detalj. Tidsförlopp, körsträckor och flödesmängder kan på så vis anpassas till aktuella förhållanden. Efter den första inspelningen av en sekvens är det möjligt att i några få steg förfina denna i minsta detalj. Sekvensernas förlopp visas i den nedre delen av CIS färgskärm 46 47

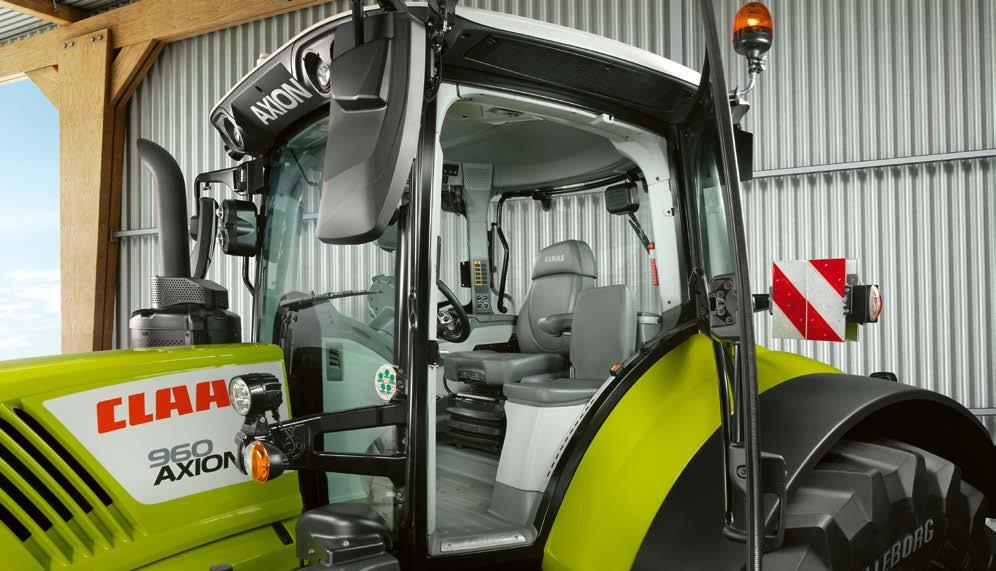

25 Ergonomi och komfort för bästa arbetsförhållanden. Komfort För angenämt arbete. Alla AXION 900 modeller är standardutrustade med luftkonditionering och har ett kategori 3-filter som tillval. Luftkonditioneringens komponenter är inbyggda i hyttens dubbelisolerade golv, vilket möjliggör en optimal fördelning av luftströmmen i hytten och sänker fläktens bullernivå markant. Eftersom inga komponenter monterats i taket har föraren extra plats runt huvudet och en känsla av större utrymme. Utöver manuell styrning finns det även en helautomatisk styrning av klimatanläggningen. Överskådligt och genomtänkt. Genom att trampa på den lilla pedalen under rattstången fälls hela rattstången framåt. På så sätt ges tillräckligt med plats för att stiga i och ur och stången kan under arbetets gång placeras i optimalt läge. Med en låsanordning på rattstången kan rattens höjd ställas in i olika lägen. Förstklassig komfort. LED-strålkastare för perfekt belysning. Instrumentpanelen är väl synlig eftersom den sitter på rattstången och svänger med i rörelserna. AXION 900 erbjuder, i många genomtänkta detaljer, bästa möjliga miljö under långa arbetsdagar. Tack vare en mängd förvaringsmöjligheter hittar föraren alltid plats för mobiltelefon och olika dokument. Under passagerarsätet finns även ett kylfack med plats för två 1,5-litersflaskor och lite mellanmål. Idealiskt för lunchpaus ute i fält. Om det skulle råka bli mörkt på kvällar och nätter erbjuder arbetslamporna perfekt upplysning av traktorns omgivning. Därför har du ändå fullt grepp om arbetet. Skulle kraven vara ännu högre gör upp till 20 st LED arbetslampor och fyra LEDstrålkastare det möjligt att skapa dagsljus runt AXION. Upplyst interiör. Oberoende av om det är dag eller natt alla manöverreglage är belysta så snart strålkastarna är påslagna. Dessutom är alla symboler till respektive reglage bakgrundsbelysta, för att alltid säkerställa hög säkerhet i arbetet. Ljusstyrkan i CEBIS bildskärm anpassas automatiskt till rådande ljusförhållande. På så vis undviks bländningseffekter i hytten. I CEBIS kan även ett mörkare färgschema väljas. Speciellt vid arbete i mörker blir kontrasterna mildare och skonsammare för ögonen. Förutom den stora standardspegeln ingår även en vidvinkelspegel i standardutrustningen för högre säkerhet vid vägkörning. Anslutningar för strömförsörjning och ISOBUS för extra terminaler sitter under höger konsol. Både förarstol och passagerarsäte kan fås med modern, robust tygklädsel eller lättrengjord läderklädsel

26 Skonar föraren och maskinen. Fjädringen. Komfort Fyrfaldig full fjädring. Sitter du bättre så arbetar du bättre. Genom de fyra fjädringspunkterna är förarhytten totalt isolerad från traktorns chassi. Stötar och svängningar når helt enkelt aldrig föraren. Längs- och tvärstag förbinder fjädringspunkterna med varandra och håller förarhytten stabil vid t.ex. svängar eller hårda inbromsningar. Hela fjädringssystemet arbetar helt underhållsfritt. Ur det stora utbudet av förarstolar finns även en ventilerad premiumstol tillgänglig. Aktivt ventilerat säte för angenäm känsla i alla väder Automatisk inställning av fjädringen efter förarens vikt PROACTIV framaxelfjädring automatiskt total komfort. Anpassad efter traktorns belastningstillstånd stannar fjädringen automatiskt i mittläge. Belastningsförändring genom inbromsning och vändning kompenseras också. Axelns parallellogramupphängning och fjädringsvägen på 90 mm garanterar bästa köregenskaper. Lastdämpning. Tunga burna redskap i trepunktslyften både fram och bak belastar både traktor och förare. För att jämna ut lasttoppar vid transporter och vid upplyfta redskap på vändtegen är både den främre och den bakre trepunktslyften utrustad med en lastdämpning. Aktivering av framaxelfjädring 50 51

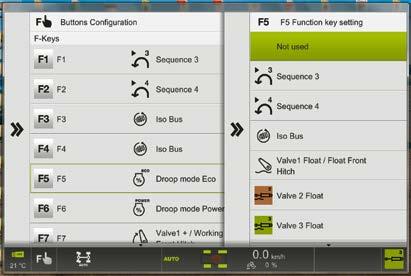

27 Ännu bättre kontroll med ISOBUS och ICT. ISOBUS S10 S7 Funktionsknappar. AXION-modellerna har upp till tio F-knappar som i CEBIS eller i CIS färgskärm kan väljas för olika funktioner. Vilken funktion som valts för resp. F-knapp kan alltid avläsas i visningsfönstret i CEBIS eller CIS. Tilldelningen av vald funktion för de resp. knapparna genomförs via S10-terminalen eller någon annan ISOBUS-terminal. På så sätt har varje förare möjlighet att individuellt anpassa manövreringen av traktorn. ICT (Implement Controls Tractor). Vid arbete med AXION i kombination med fyrkantspressen QUADRANT eller självlastarvagnen CARGOS kan tack vare ISOBUS två funktioner hos AXION CMATIC styras av redskapet: ICT CRUISE CONTROL: Optimerar effektiviteten och arbetskvalitén hos redskapet genom styrning av traktorns körhastighet. Härigenom anpassas hela tiden hastigheten efter rådande förhållanden för att få ut mesta möjliga av maskinekipaget. ICT AUTO STOP: Om överbelastning av redskapet skulle registreras kopplar ICT AUTO STOP automatiskt ur kraftuttaget. Då skyddas hela drivlinan och föraren avlastas under långa arbetsdagar. Display 10,4 tum Display 7 tum Allt efter behov. EASY on board app. Med mobila displayer erbjuder CLAAS den flexibla lösningen för ISOBUS och styrsystem. Terminalen kan även flyttas från en traktor eller en självgående skördemaskin till en annan, beroende på säsong eller användningsområde. Utrusta din AXION redan från fabrik eller genom eftermontering med exakt det som du behöver: S10 terminalen: Högupplöst 10,4-tums pekskärm Styr- och ISOBUS-funktioner Upp till 4 kameror kan visas S7 terminalen: Högupplöst 7-tums pekskärmsterminal Styrfunktioner Med den nya EASY on board appen kan alla ISOBUSkompatibla redskap styras via en surfplatta¹. Dessutom kan funktioner väljas till F-knapparna, som i alla andra ISOBUSterminaler, för ännu högre bekvämlighet. ISOBUS-redskapsstyrning. För anslutning av ISOBUS-kompatibla redskap till traktorn finns det passande uttag bak. I förarhytten kan anslutning till den ISOBUS-kompatibla terminalen upprättas via ännu en anslutning. Via en maskinspecifik visning styrs respektive monterade redskap. Tack vare ISOBUS-kompatibilitet kan även redskap från andra tillverkare styras via S10 terminalen. Funktionsknappstilldelning i CEBIS AXION 900 AEF-kompatibel. Agricultural Industry Electronics Foundation (AEF) är en sammanslutning av ca 150 företag, förbund och organisationer. Målsättningen är att skapa en enhetlig utvecklingsstandard för elektroniska maskintekniksystem som t.ex. ISOBUS-komponenter. Inte bara standarden ISO beaktas, utan även mer avancerade AEF-riktlinjer utvecklas. AXION 900 utvecklades för att uppfylla dessa krav och stöder specifikationerna för ISOBUS-funktionerna ISO UT 1.0, TECU 1.0, AUX-O och AUX-N för ISOBUS-redskap. ICT CRUISE CONTROL och AUTO STOP belönades med silvermedalj vid Agritechnica Apple-iPad surfplatta fr.o.m. ios 9. För en specifik lista över redskap, se beskrivningen av EASY ombord App i Apples App Store. Förutsättning för anslutning till ISOBUS-uttaget i hytten är en CWI (CLAAS Wireless Interface)

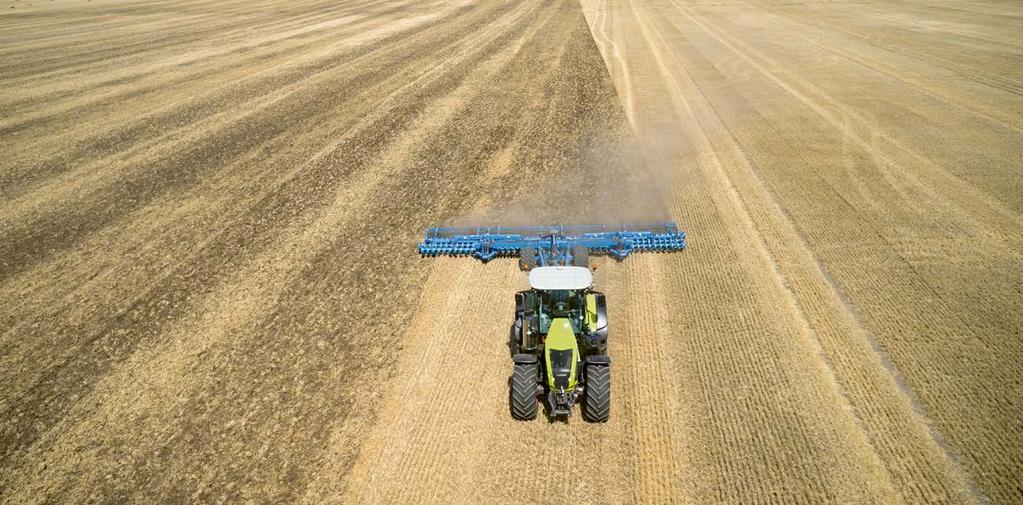

28 Alltid på rätt spår. CLAAS styrsystem. Styrsystem Korrigeringssignalerna. RTK (± 2-3 cm) Basstation Räckvidd ca 15 km Egen referensstation eller via licens genom CLAAS återförsäljare Maximal återkommande precision RTCM 3.1 GPS- och GLONASS-mottagning RTK NET (± 2-3 cm) Korrektionssignal via mobilnätet 2-frekvenssignal Obegränsad arbetsradie Maximal återkommande precision Abonnemang krävs RTCM 3.1 GPS- och GLONASS-mottagning RTK FIELD BASE (± 2-3 cm) Mobil referensstation Räckvidd 3 5 km Inga abonnemangskostnader Egen korrigeringssignal Integrerat batteri 2-frekvenssignal Öka kvaliteten på ditt arbete. CLAAS styrsystem avlastar föraren. De indikerar riktningen resp. styr traktorn helt automatiskt längs det valda spåret. Mistor och överlappningar undviks. Undersökningar visar att ett modernt spårföljningssystem kan spara upp till 7 % bränsle, maskinkostnader, gödsel och växtskyddsmedel. Det automatiska styrsystemet GPS PILOT styrs med hjälp av pekskärmsterminalerna S10 och S7 (se sidan 52 / 53). Dessa utmärker sig genom en mycket enkel menystruktur och det användarvänliga gränssnittet. Styr automatiskt även på vändtegen. Funktionen AUTO TURN tar över vändmanövern på vändtegen. Vändriktningen samt nästa spår som ska bearbetas väljs därför i förväg i terminalen, resten fixar styrsystemet. Korrigeringssignal efter behov. CLAAS har utformat sina olika system på ett sådant sätt att du flexibelt kan uppgradera dem när helst du önskar. Detta gäller i lika stor grad terminalens teknologi som användandet av alla vanligt förekommande korrigeringssignaler. För en ökad flexibilitet och användbarhet kan CLAAS styrsystem arbeta med GPS- och GLONASS-satellitsystem. RTCM 3.1 GPS- och GLONASS-mottagning OMNISTAR XP / HP / G2 (± 5-12 cm) Satellitunderstödd korrigeringssignal 2-frekvenssignal Abonnemang krävs EGNOS / E-DIF (± cm) Inga abonnemangskostnader Grundprecision Utförlig information om detta hittar du i broschyren för CLAAS styrsystem eller hos din CLAAS återförsäljare. Med AUTO TURN vänder traktorn automatiskt på vändtegen

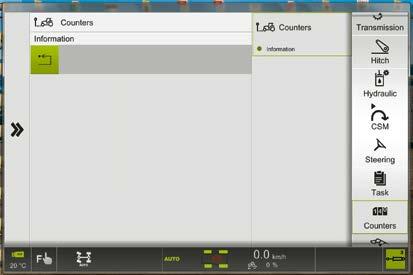

29 Överblick över alla maskiner och jobb. Alltid. Uppdragshantering TELEMATICS Fältadministrering med CEBIS. För dokumentation av utfört arbete kan man spela in och spara upp till 20 uppdrag i CEBIS. Efter att ha matat in arbetsbredden kan arealberäkningen och förbrukningsindikatorn per hektar startas. För att få så exakta resultat som möjligt kan hastigheten registreras via radar. 1 2 Redskapsmanövrering med CEBIS. 2 3 Med CEBIS kan man registrera 20 redskap. Alla inställda värden tilldelas respektive redskap. 2 Inställning av transmission och hydraulventiler Fyra CSM-sekvenser Läge för och aktivering av arealberäkning Arbetsbredd för redskap Det spar onödiga inställningsarbeten vid byte av redskap och förare. Bara koppla redskapet, ladda ner redskapet i CEBIS och börja arbeta. Att lägga in nya redskap blir som en barnlek tack vare den surfplatteliknande manövreringen. CLAAS TELEMATICS webbserver 3 1 GPS-satelliterna skickar en signal som tas emot av maskinerna. CLAAS TELEMATICS: Förbättra arbetet: Analys av arbetstiden Optimera inställningarna: Fjärrövervakning Förenkla dokumentationen: Dataregistrering Minska tid för underhåll: Fjärrdiagnos 2 Maskinerna använder mobilnätet till att skicka vidare GPS-koordinaterna samt maskinspecifika prestandadata och meddelanden till TELEMATICS webbserver. 3 Dessa data kan direkt hämtas via Internet av såväl maskinens ägare som CLAAS servicepartner. Funktionerna. Med TELEMATICS kan du alltid, och var du än befinner dig, få fram all information om din maskin. Registrerade data skickas med jämna mellanrum via radiosignaler till TELEMATICS webbservern. Det ger dig, och eventuellt även en behörig servicepartner, möjlighet att hämta och utvärdera relevant information från internet. Analys av arbetstiden Analysera arbetstider Minska stilleståndstider Kontrollera maskininställningar Optimera bränsleförbrukningen Fjärrövervakning Se postionen i Google Earth Aktuellt arbete Dataregistrering Automatisk dataregistrering för dokumentation Säker lagring på central server Standardgränssnitt för dataexport från TELEMATICS Fjärrdiagnos Serviceplanering Fjärrdiagnos med CDS Mer detaljerad information om detta får du från CLAAS TELEMATICS-broschyren eller från din CLAAS återförsäljare

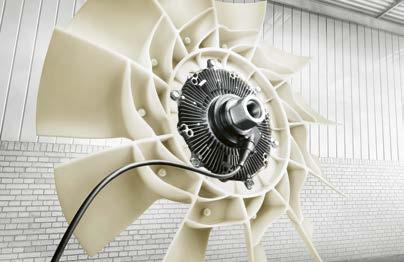

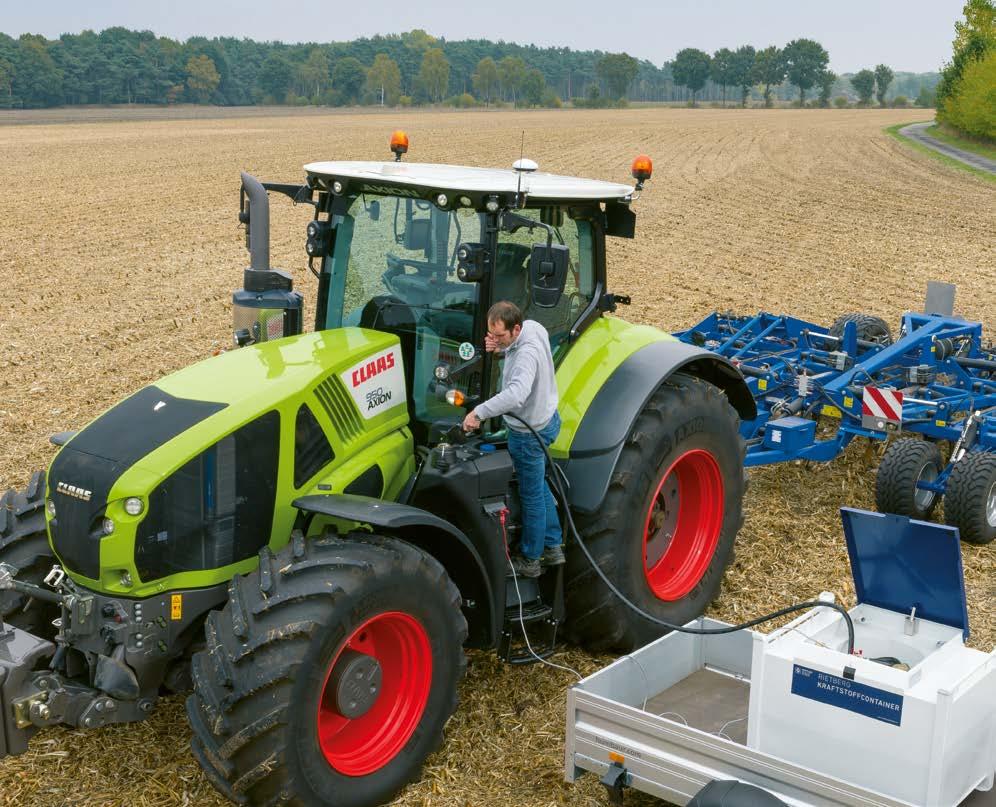

30 Snabbt och enkelt underhåll. Underhåll Med de långa oljebytesintervallen (motor 600 h, transmission och hydraulik h) sparar man tid och pengar. På så sätt förlorar du mindre värdefull tid under säsongen och maskinen gör det den ska arbetar. Frisk luft för full effekt. De stora insugsytorna i motorhuven ger rikligt med friskluft för kylning och för motorns luftfilter. På grund av de låga flödeshastigheterna på insugsytorna förblir dessa alltid rena och genomsläppliga. Kylarpaketen bärs upp av en stabil ram och gasdämpare öppnar kylarytorna i två lägen för fullständig rengöring. På så sätt kan rengöring genomföras säkert och praktiskt vid behov. God tillgänglighet sparar tid och pengar. Daglig service ska vara så enkel som möjligt då blir det lätt en vana. Den stora helgjutna motorhuven ger med en knapptryckning åtkomst till alla underhållspunkter på motorn Kontroll av oljenivå i motorn såväl som påfyllning av motorolja kan göras på traktorns högra sida utan att motorhuven behöver lyftas Allt underhåll som måste utföras dagligen kan göras helt utan verktyg Bränsleförfiltret ses lätt vid vänster insteg Stort förvaringsfack i vänster insteg som ger plats för en normal verktygslåda Extern batteripol, t.ex. för mobil bränslepåfyllning ute i fält Luftfiltret är lätt att komma åt i det svala området framför kylarytorna och kan därför plockas ut utan problem. Genom grovsmutsuppsugning i filterhuset förlängs rengöringsintervallet ytterligare. Extern batteripol nås direkt vid det vänstra insteget. Motorns luftfilter, placerat framför kylarna, nås enkelt från marknivå. Serviceregistrering i CEBIS och CIS display

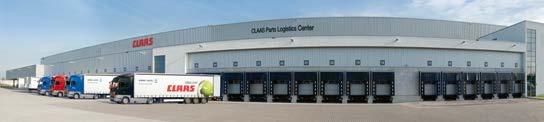

31 Så att det funkar. CLAAS Service & reservdelar. CLAAS Service &; reservdelar Dina krav räknas. Du kan lita på oss vi finns där när du behöver oss. Överallt. Snabbt. Pålitligt. Vid behov dygnet runt. Med den exakta lösning som din maskin och din verksamhet kräver. Så att det funkar. ORIGINAL reservdelar och tillbehör. För din verksamhet: CLAAS FARM PARTS. CLAAS FARM PARTS erbjuder dig ett av de mest omfattande märkes- och områdesövergripande reservdelssortimenten för alla tillämpningar inom din verksamhet. Så att det funkar. Alltid den senaste tekniken. Säkerhet kan planeras. Våra serviceprodukter hjälper dig att höja dina maskiners tillförlitlighet, att minimera risken för att maskinerna ska bli stående och att kunna göra beräkningar med fasta kostnader. CLAAS MAXI CARE erbjuder dig planeringsbar säkerhet för din maskin. Så att det funkar. Problemlösning per fjärrdiagnos: CLAAS TELEMATICS. CLAAS TELEMATICS i din maskin fogar samman två viktiga aspekter för dig: snabb hjälp av CLAAS servicetekniker plus ekonomiska fördelar för ditt arbete tack vare trådlöst nätverk. Vi löser dina problem på plats även när du inte ser oss. Så att det funkar. Särskilt avpassat till din maskin: passande reservdelar, högkvalitativa smörjmedel och praktiska tillbehör. Använd vårt omfattande produktsortiment där vi sammanställer exakt den lösning som din maskin behöver för 100 % tillförlitlighet. Så att det funkar. CLAAS partners tillhör de effektivaste företagen inom lantbruksteknik i hela världen. Teknikerna är högkvalificerade och utrustade med special- och diagnosverktyg. CLAAS Service står för ett högkvalitativt arbetssätt som uppfyller dina förväntningar vad gäller kompetens och tillförlitlighet fullt ut. Så att det funkar. Från Hamm till hela världen. Vårt centrala reservdelslager levererar samtliga ORIGINAL reservdelar snabbt och tillförlitligt över hela världen. Din CLAAS partner på plats förser dig snabbt med lösningen: för din skörd och för din verksamhet. Så att det funkar. CLAAS Parts Logistics Center i Hamm, Tyskland, har olika reservdelar på mer än m 2 yta

32 Dessa argument talar för sig själv. CPS. Full motoreffekt tillgänglig vid alla hastigheter och vid alla arbetsförhållanden Lågvarvskoncept: maximal effekt, maximalt vridmoment och max körhastighet vid markant reducerat motorvarvtal sänker driftskostnaderna avsevärt Överlägsen CMATIC transmissionsstyrning: dynamisk, mjuk och bränslesnål Upp till 95% av maximal motoreffekt tillgänglig i kraftuttagsläge ECO vid motorvarv/min. Upp till 220 l/min hydrauloljeflöde och åtta elektroniskt manövrerade hydraulventiler Komfort. Helt enkelt mer: CIS+ utrustningsvariant med multifunktionsarmstöd och DRIVESTICK, CIS färgskärm i A-stolpen, elektroniskt manövrerade hydraulventiler och CSM vändtegsautomatik Helt enkelt allt: CEBIS utrustningsvariant med unik 3-fingermanövrering via CMOTION multifunktionsspak, 12 tums CEBIS pekskärm, elektroniskt manövrerade hydraulventiler, CSM vändtegsautomatik, fält- och redskapshantering Standardutrustad med fyrpunkts hyttfjädring GPS PILOT med S10 och S7 pekskärmsterminal TELEMATICS ICT (Implement Controls Tractor) vid kombinationen AXION med QUADRANT eller CARGOS AXION Motor Tillverkare FPT FPT FPT FPT FPT Antal cylindrar Cylindervolym cm Turbo med variabel geometri Nominell effekt (ECE R 120) 1 kw/hk 323/ / / / /320 Maxeffekt (ECE R 120) 1 kw/hk 327/ / / / /325 Motorvarvtal vid max effekt rpm Homologeringsvärde för CMATIC modeller (97/68/EG)¹ kw Max vridmoment Nm Varvtal vid max vridmoment rpm Maxvolym för bränsletank l Oljebytesintervall tim CMATIC steglös transmission REVERSHIFT kopplingsfri fram/back Minimihastighet vid nominellt varvtal km/h 0,05 0,05 0,05 0,05 0,05 Max hastighet km/h Bakaxel Max diameter bakhjul m 2,15 2,15 2,15 2,15 2,15 Bredaste bakhjul 900/60 R 42 Flänsaxel Ställbar axel 2,5 eller 3 m bred Differentialspärrsautomatik Parkeringsbroms Oljebytesintervall tim /60 R /60 R /60 R 42 Kraftuttag Fjärrstyrning inkoppling och nödstopp 1000 rpm 540 ECO/1000 rpm 1000/1000 ECO rpm Kraftuttagstapp 1⅜", 6, 8 eller 21 splines, och 1¾", 6, 8 eller 20 splines 4-hjulsdrift Framaxel fast PROACTIV framaxelfjädring Automatisk fyrhjulsdrift Optimal vändradie m 6,96 6,96 6,96 6,96 6,96 Hydraulik Lastkännande hydraulsystem Max hydraulflöde standard (tillval) l/min 150 (220) 150 (220) 150 (220) 150 (220) 150 (220) Antal elektroniskt manövrerade hydraulventiler med CIS+-utrustning Antal elektroniskt manövrerade hydraulventiler med CEBIS utrustning /60 R 42 AXION Trepunktslyft bak Max lyftkraft i fånghakarna kg Genomgående lyftkraft 610 mm bakom kopplingspunkterna kg Fånghakar Kategori 3 Fånghakar Kategori 4 Lastdämpning Extern manövrering Aktiv slirkontroll Frontlyft Max lyftkraft i kopplingspunkterna med 5 t-modell kg Max lyftkraft i kopplingspunkterna med 6,5 t-modell kg Fånghakar kategori 3 Lastdämpning Lägeskontroll Fjärrmanövrering av frontlyft Frontkraftuttag Fyra hydrauluttag och en fri retur Extern manövrering extrauttag ISOBUS- och redskapskontakt Förarhytt CIS+-utrustning CEBIS Luftkonditionering ACC Klimatautomatik Passagerarsäte med integrerad kylbox EASY Förberett för GPS PILOT GPS PILOT styrsystem TELEMATICS Mått och vikt Standardutrustning Höjd centrum bakaxel till hyttak (a) mm Längd (frontlyftsarmar uppfällda, dragstänger bak Kategori 4) (b) mm Hjulbas (c) mm Vikt kg c b a 1 Motsvarar ISO TR CLAAS strävar hela tiden efter att anpassa alla produkter för att allt bättre möta de praktiska kraven. Vi förbehåller oss därför rätten att när som helst ändra tekniska specifikationer. Information och illustrationer skall uppfattas som ungefärliga och kan innehålla utrustningsvarianter som inte ingår som standard. Denna broschyr har tryckts för global användning. När det gäller teknisk utrustning hänvisas till prislistan hos närmaste CLAAS-representant. På vissa bilder har delar av skyddsutrustningen tagits bort. Detta har gjorts enbart för att bättre kunna tydliggöra funktionen, och detta får inte ske på eget bevåg för att undvika risken för eventuella skador. I den mån demontering får ske hänvisas till respektive anvisningar i användarhandboken. Alla tekniska uppgifter beträffande motorer avser i princip den europeiska riktlinjen om avgasreglering: emissionsklass. Vi nämner endast Tier-normen i detta dokument som information och för bättre förståelse. Registrering för regioner där avgasregleringen regleras av Tier-normen kan inte garanteras genom detta omnämnande. 62 Standard Tillval Tillgängligt Ej tillgängligt Standard Tillval Tillgängligt Ej tillgängligt
