EFFEKT AVANCERAD. Nya 6 Serien TTV Agrotron

Transkript

1 EFFEKT AVANCERAD Nya 6 Serien TTV Agrotron

2 NYA

3 6 SERIEN TTV FÖR ATT UTVECKLAS BEHÖVER JORDBRUKET KONTINUERLIG INNOVATION. 3

4 ENORM KRAFT UNDER DIN KONTROLL. Den nya 6-serien TTV Agrotron är resultatet av den senaste tekniken skapad av Deutz-Fahr för att förbättra prestanda och förarkomfort, samtidigt som bränsleförbrukningen hålls nere. De innovativa Deutz motorer utrustade med SCR-teknik är kraftfullare, effektivare och miljövänligare än tidigare. De är också perfekt anpassade till de beprövade steglösa transmissionerna som används i denna serie. Den distinkta designen på nya 6-serien TTV är skapad av Giugiaro Design, med den karaktäristiska sluttande huven, skärmarnas futuristiska linjer, och en hytt som tar förarkomfort till en helt ny nivå.

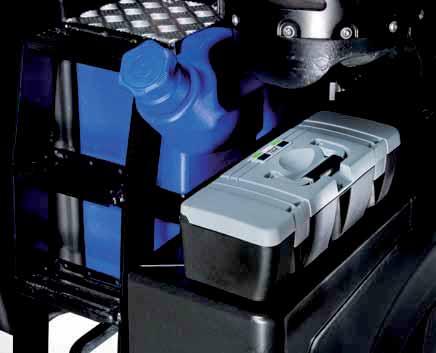

5 VI DRIVER INOVATION. De nya modellerna i 6-serien TTV utgör ett viktigt steg framåt i utvecklingen av mellan och hög effekt traktorer med steglös transmission: inte bara arbetshästar, utan effektiva, produktiva och mångsidiga maskiner som tar hänsyn till miljön. Från plöjning till vägtransporter, från gårdsarbeten till fältarbete med redskapskombinationer både fram och bak, de innovativa motorerna på 6-serien TTV är redo att möta de utmaningar som det moderna jordbruket kräver med hög prestanda men med låg miljöpåverkan. Deutz Tier 4i motorer med 4 eller 6 cylindrar, 4 ventiler per cylinder, turbo med intercooler och elektronisk motorstyrning DCR (Deutz Common Rail) bränsleinsprutning och SCR (Selektiv Katalytisk Reduktion) avgasrening ger ett formidabelt paket som gör det möjligt för motorn att prestera yppersta prestanda, med utmärkta siffror avseende bränsleförbrukning och med minimala utsläpp. SCR katalysatorn tillåter motorn att köras med optimal effektivitet utan att tillgripa avgasåterföring. Jämfört med tidigare versioner, kan detta system åstadkomma minskningar i bränsleförbrukning på upp till 10% med samma uteffekt. Det nya insprutningssystemet med pumpar som smörjs av motoroljan och nydesignade förbränningskammare, garanteras konstant hög prestanda även för de mest krävande uppgifter, och ett insprutningstryck på bar ger snabb reaktion och stort vridmoment även vid låga varvtal. 5

6 FÖR ATT LYCKAS BEHÖVER DU EN STRATEGI. ELLER TRE. De mycket avancerade Deutz motorerna är en perfekt medspelare till de effektiva TTV transmissionerna, en teknisk samverkan, där effektiviteten är inbyggd i varje komponent i drivlinan som optimerar traktorns prestanda och skapa mervärde för användaren 6-seriens TTV transmissioner kombinerar effektiviteten hos mekaniska komponenter med komfort och smidighet från ett hydrostatiskt system. Detta effektiva och pålitliga system kan variera hastigheten kontinuerligt och optimera motoreffekten utan onödig belastning eller bränsle slöseri, för enklare och mer produktivt arbete. Dessa principer tillåter TTV transmissionen att snabbt reagera med önskad hastighet, vilket garanterar en smidig och bekväm förflyttning under alla förhållanden, med betydande vinster i form av förarkomfort och säkerhet. Den elektroniska transmissionsstyrningen medger val av tre olika operativa strategier för TTV transmissionen. 6

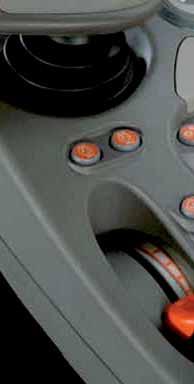

7 MANUELL Gaspedalen ökar motorns varvtal och med multifunktionsspaken varieras framdrivningshastigheten. I detta fall, är TTV till stora delar jämförbar med en traktor med en mekanisk växellåda men, på grund av deras "steglösa" funktion, har TTV den stora fördelen av framdrivning med fantastisk jämnhet, vilket är typisk för CVT transmissioner. Genom att trycka multifunktionsspaken framåt eller bakåt (för back eller att minska) varieras hastigheten steglöst. Å andra sidan tillåter korta pulser på spaken dig att variera hastigheten i intervaller om 0,1 km/t från 0 till 15 km/t och i intervall om 1 km/t för högre hastigheter. AUTOMATISK Det bästa valet för arbete på fält och för vägtransporter. När gaspedalen trycks ned, accelererar traktorn till förinställd hastighet. Den elektroniska styrenheten håller då hastigheten konstant och justerar automatiskt motorns varvtal i förhållande till förändringar i belastning. KRAFTUTTAG Det här läget aktiveras automatiskt när kraftuttaget är inkopplat, och håller varvtalet konstant oberoende av traktorns framdrivningshastighet. Föraren kan närhelst han önskar ändra framdrivningshastigheten med gaspedalen. På detta sätt, övervinner TTV den största begränsningen hos konventionella mekaniska transmissioner som inte tillåter dig för att justera vridmomentet för att möta ett annat motorvarv, utan att göra en växling. Denna metod är därför idealisk för utrustning som måste arbeta med ett konstant kraftuttagsvarv, som till exempel rundbalspressar. 7

8 Parallellt med dessa driftlägen kan föraren också välja från tre grundläggande operativa strategier: Ekonomi, effekt och automatiskt läge. Den första strategin ger en ytterligare ökning av effektiviteten när det gäller bränslebesparing medan den andra strategin maximerar traktorns produktivitet, med snabbare driftstider. Det automatiska läget sätter traktorn till en mellanliggande position i förhållande till de andra två strategierna. I denna strategi, justerar styrenheten motorn och transmissionen samtidigt för att ständigt arbetar med maximal ekonomi, öka motorns varvtal för att ge extra kraft när det behövs för att hålla önskad körhastighet med en ökad belastning. Power Zero Med motorn igång och när Automat eller kraftuttagsläget har valts, så aktiveras även Power Zero (aktiv stopp) funktionen: transmissionen håller traktorn stilla med motorn på tomgång utan något behov av att aktivera parkeringsbromsen, oavsett lutning eller belastningsfaktorer. Effekt Broms Det nya servoassisterade bromssystemet (Effekt Broms) säkerställer att minimal ansträngning krävs av föraren när bromspedalen trycks ned, detta ger ett omedelbart, kraftfullt och kontrollerad respons, tack vare det konstanta trycket från den hydrauliska kretsen. Effekt bromssystemet innefattar också en extra ackumulator för nödsituationer, vilket garanterar upp till 10 bromsansättningar i fullständig säkerhet, även utan att motorn är igång. 8

9 ANPASSBARHET FÖDD UR TEKNOLOGI OCH INNOVATION. Det avgörande kännetecknet för Agrotron TTV 6-serien är mångsidighet. Med fyra bakre kraftuttagsvarv (540, 540E, 1000, 1000 E) och möjligheten till ett oberoende drivhjulsberoende kraftuttag gör att anpassningsförmågan för alla typer av redskap är säkerställd. TTV 6-serien erbjuder alla fyra varvtal, innefattande normala varvtal på 540 och 1000 v/min, som båda också finns i ekonomiläge, som på alla modeller. Alla kraftuttagsalternativ har elektrohydraulisk in- /urkoppling och automatisk belastningsavkänning, för att möjliggöra en smidig, gradvis start av tillkopplade redskap. Standardutrustningen omfattar även yttre manövrering med knappar på bakskärmarna, frontlyft (tillval) kan levereras med ett frontkraftuttag på 1000 v/min, som även finns med ekonomiläge. 9

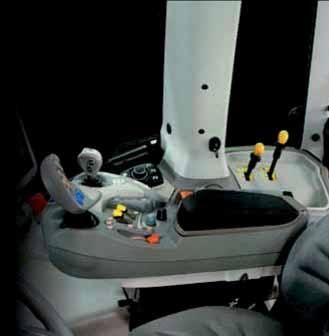

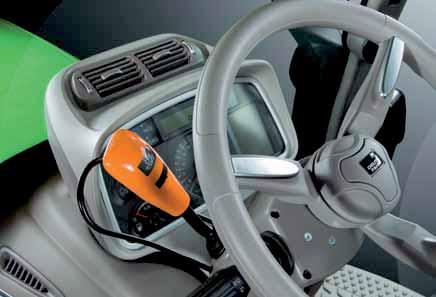

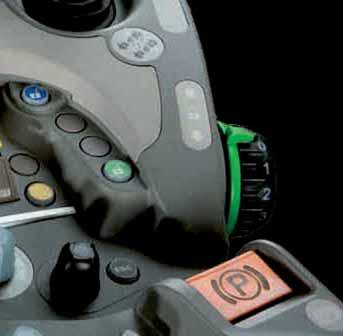

10 ENORM EFFEKT PÅ DITT KOMMANDO. Den nya Maxi Vision hytten erbjuder en mycket hög komfort. Datoriserad analys av luftflöden, användning av högkvalitativa material och rymlighet i hytten skapar en inbjudande och bekväm arbetsmiljö. Den ergonomiska utformningen av kontrollerna, den logiska layouten och tydligt presenterad information gör körningen så mycket lättare. Den exklusiva Multifunktionsspaken ger föraren möjlighet att enkelt styra de viktigaste funktionerna i 6-serien TTV med bara en hand. Multifunktionsarmstödet som är integrerad i förarstolen, innefattar de viktigaste kontroller för hantering av redskap. 10

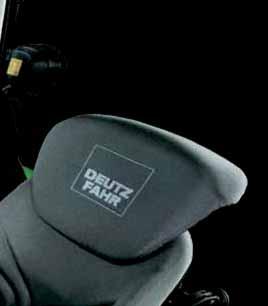

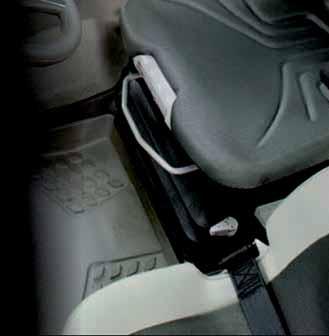

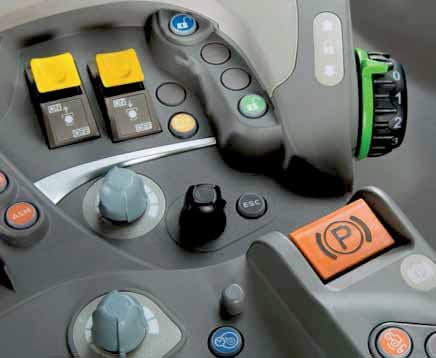

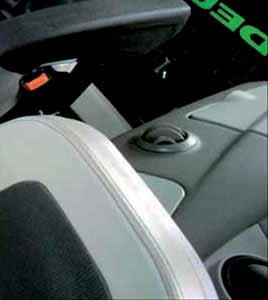

11 Spakar och knappar är grupperade på ett praktiskt sätt och ordnade efter hur ofta de används. Alla reglage är tydligt färgade för att göra traktorn ännu lättare att använda. En speciell kontrollpanel där reglagen för alla belysningar är grupperade och du kan enkelt hantera de olika lampor du behöver för arbetet i mörker och körning på väg. Slutligen, den elektroniskt styrda, automatisk klimatanläggning och den vibrationsdämpade hytten är bekväm. I utrustningen ingår även säten med den senaste generationen luftfjädring och automatisk nivåreglering. För mer krävande användarna kan TTV 6-serien utrustas med ett nytt aktivt fjädrande säte.

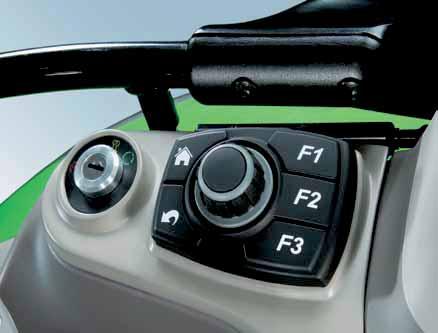

12 Traktorns driftstatus övervakas ständigt av tre olika multimedia enheter. möjlighet att övervaka traktorns verksamhet. systemen. där föraren kan konfigurera alla driftparametrar. Designad för att hantera en mängd funktioner tillåter imonitor-2 dig att kommunicera med maskinen genom att helt enkelt peka på skärmen eller med hjälp av kontrollpanelen på sidokonsolen. 12" skärmen är monterad på sidan av armstödet, som är helt integrerad i förarsätet. Detta ger operatören möjlighet att kontrollera alla traktorns funktioner. Följande funktioner är integrerade: "huvudmeny" som kontrollerar maskinens samtliga funktioner, (3-punktslyft, kraftuttag, hydraulventiler, motor, transmission, ASM och hyttfjädring), Performance Monitor (bränsleförbrukning, produktivitet och information om bearbetad area), ISO-buss monitorn medger användning av ISO-bus kompatibla redskap. Komfort och teknik i din hand, för ännu högre produktivitet, kan imonitor-2 utökas med en Agrosky satellit kontroll. Det innovativa GPS-systemet är helt integrerat i traktorn, vilket i den mest avancerade konfigurationen, ger föraren möjlighet att aktivera automatisk styrning med hjälp av elektrohydrauliska ventiler som styr styrningen med en noggrannhet inom 2 cm.

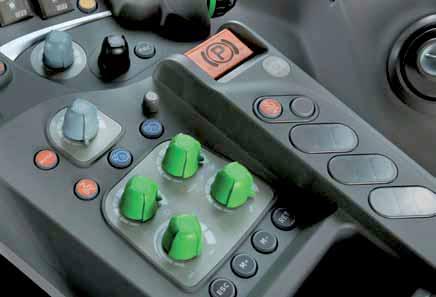

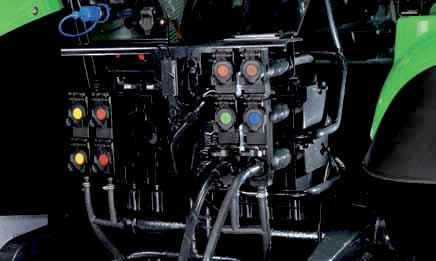

13 HYDRAULIK I utrustningen ingår lastavkännande pump med en kapacitet på 120 l / min och fyra dubbelverkande hydraulventiler med elektronisk kontroll. Antalet hydraulventiler kan ökas till sju på begäran, och det finns också möjlighet till två dubbelverkande ventiler i traktorns front. Alla hydraulventiler kan låsas, och kan används som enkelverkande, och har ett spärrat "flyt"-läge. Tid och flödet på alla ventiler kan justeras. Alla spakar känns igen genom färgen och kan programmeras för kombinationer med olika hydrauliska redskap. Den nya 6-serien TTV är utrustad med en elektroniskt manövrerad 3-punktslyft, vilket, förutom dragkraft, blandad och flytläges kontroll, även ger möjlighet till slirkontroll. Den maximala lyftförmåga bak är kg, vilket med hjälp av extra lyftcylindrar kan ökas till kg. Frontlyften (tillval) har en lyftkapacitet på kg. Snabbsänkning, svängdämpning för monterade redskap, transport lås ställbart i position, lyfthöjdsbegränsning och nivå inställning är alla funktioner som finns som. Den bakre 3-punktslyftens driftparametrar ställs in med reglage som är placerade på sidokonsolen, och inställda värden visas på den digitala displayen eller på imonitorn. Den högsta nivån av hjulspinn kan ställas in på ett dedikerat vred. Detta sofistikerade system gör det möjligt att i realtid övervaka all nödvändig information i förhållande till drift och produktivitet av traktorn. 13

14 TEKNISK DATA 6 SERIEN TTV TTV 6160 TTV 6180 TTV 6190 TTV MOTOR Motor Deutz Modell TCD 4.1 L04 4V TCD 6.1 L06 4V Uppfyller avgaskrav Tier 4i Typ av insprutning DCR/1,600 bar Cylindrar st. 4 6 Slagvolym cm 3 4,038 6,057 Godkänd för bränsla (i) Diesel och B100 Turboladdare Max. effekt (ISO) kw/hk 110/ / / /200 Effekt vid nominellt varvtal (ECE R-120) kw/hp 101/ / /165 Effekt vid nominellt varvtal med boost (ECE R-120) kw/hp 104/ / / /193 Nominellt varvtal v/min 2,100 Varvtalsområde vid konstant vridmomen v/min 1,600-2,100 Max. vridmoment Nm Max. vridmoment med v/min 1,600 Kapacitet bränsletank l Kapacitet AdBlue tank l TRANSMISSION Typ TTV steglös transmission Max. hastighet km/h Framaxelfjädring tillval ASM (auto. in- urkoppling av 4wd & differential) KRAFTUTTAG Kraftuttagsvarvtal bak v/min 540/540E/1,000/1,000E Kontroll av kraftuttag från bakskärmarna 540 PTO v/min 1, EKO PTO v/min 1,645 1,000 PTO v/min 1,946 1,000 EKO PTO v/min 1,645 Kraftuttagsvarvtal fram v/min 1,000 Kraftuttagsvarvtal fram (alternativ) v/min 1,000E 14

15 TEKNISK DATA 6 SERIEN TTV TTV 6160 TTV 6180 TTV 6190 TTV HYDRAULSYSTEM Load-Sensing, lastavkännande variabel pump Hydraulpump kapacitet (std) l/min 120 Hydraulpump kapacitet (tillval) l/min 160 Hydraultryck bar 200 Yttre hydraulventiler () 4 Yttre hydraulventiler (med tillval) 6/7 Manövrering från bakskärmarna HYDRAULISK LYFT Kategori 3-punktslyft II/III Max. lyftkapacitet (bak) kg Reglage på bakskärmarna Max. lyftkapacitet (fram) kg Servoassisterad broms Elektronisk parkeringsbroms Bromsar vid framhjulen (skivbromsar) tillval Pneumatisk släpvagnsbroms tillval HYTT Maxi Vision cab Maxi Vision multifunktionsarmstöd ISO-Bus interface och ISO-bus koppling ISO 11786) tillval imonitor 2 (12" display) tillval Arbetsmonitor med färgskärm Vadderat passagerarsät DIMENSIONER OCH VIKTER Max. totalvikt kg 10,500 11,500 Max. belastning på framaxel kg 4,700 4,900 5,200 Max. belastning på bakaxel kg 8,000 8,400 9,000 Vändradie utan broms m Hjulbas mm 2,419 2,648 2,768 HJULUTRUSTNING Bakhjul 16,9R24 650/ /65-38 Framhjul 18,4R38 540/ /65-28 Technical data and pictures are guideline only. Committed to delivering a product more and more in line with your needs, DEUTZ-FAHR reserves the right to update the specifications of its machines at any time without notice. 15

16 Published by the Marketing and Advertising Dept. - Cod För mer information, kontakta din DEUTZ-FAHR säljare: Användning av SDF original kyl och smörjmedel rekommenderas. DEUTZ-FAHR LUBRICANTS DEUTZ-FAHR är ett varumärke från
