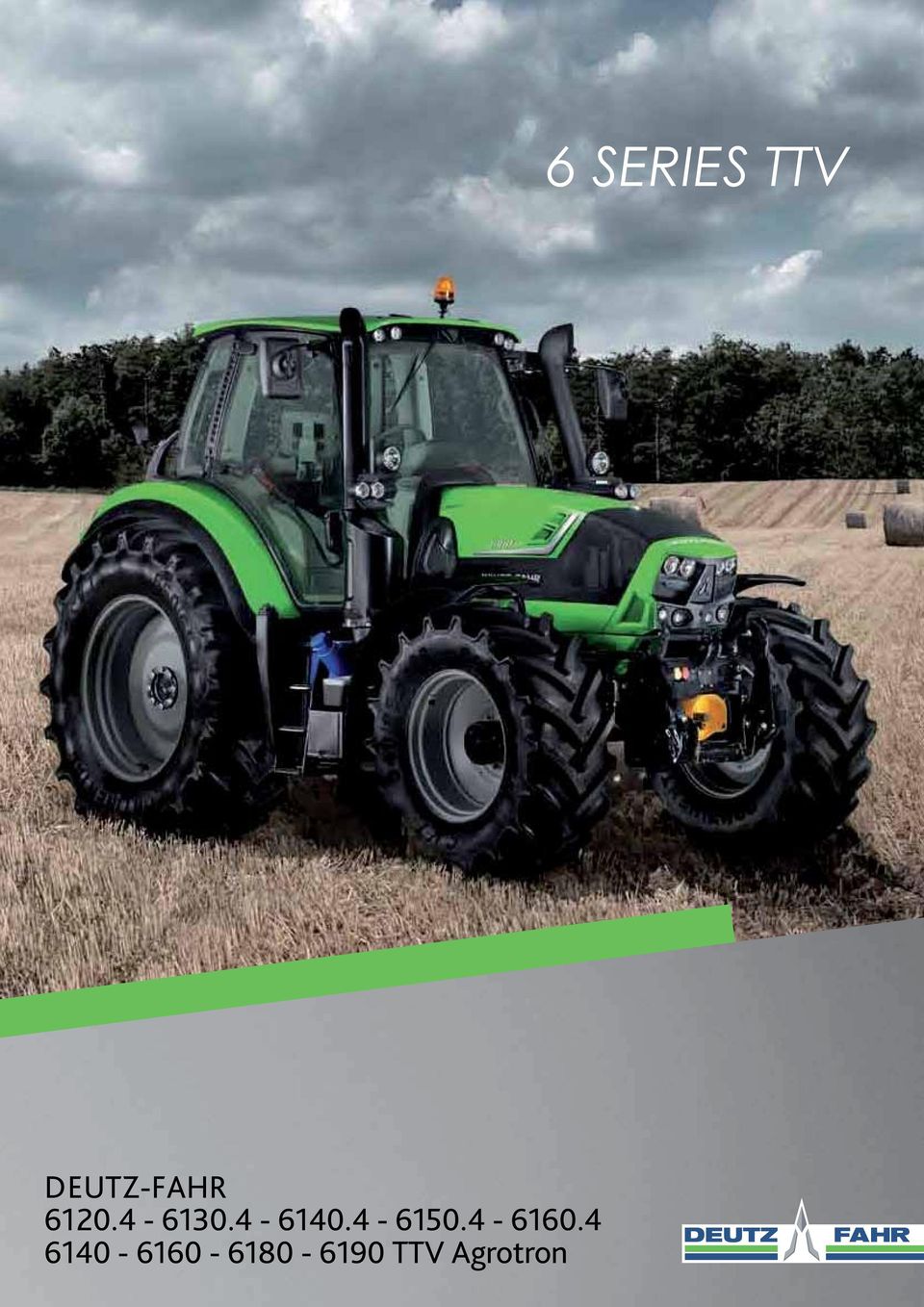

1 6 SERIES TTV DEUTZ-FAHR TTV Agrotron TTV Agrotron

2 02-03 MDELL SERIE KNTINUERLIG TEKNISK UTVECKLING.

3 6 SERIE TTV TTV TTV TTV TTV 6160 TTV 6180 TTV 6190 TTV MTR Max. effekt (IS) kw/hk 90/123 98/ / / / / / /200 Max. effekt med Boost (ECE R-120) kw/hk 106/ / / / / /193 Den nya 6-serien TTV representerar banbrytande framsteg i utvecklingen av traktorer med steglösa transmissioner i mellan- högeffekt klassen. De nya TTV traktorerna är resultatet av toppmodern teknik som utvecklats av Deutz-Fahr för att maximera prestanda, bränsleekonomi och förarkomfort. Det är inte längre enbart arbetsredskap utan mycket effektiva, produktiva, mångsidiga och miljövänliga maskiner. Från plöjning, vägtransporter, och generella uppgifter till lantbruksarbeten med redskap både fram och bak. De innovativa motorerna i 6-serien TTV är redo för framtidens utmaningar och matchar överlägsen prestanda med låg miljöpåverkan. 6-serie TTV familjen erbjuder ett brett modellurval och ett generöst utbud av specifikationer för att skräddarsy traktorn för dina faktiska behov.

4 04-05 HÖJDPUNKTER 6 SERIE TTV FUNKTIN MÖTER DESIGN.

5 VIKTIGA FUNKTINER. Maxivision hytten - en rymlig arbetsplats med utmärkt runtomsikt och enkla kontroller. Kraftfulla, miljövänliga 4 och 6 cylinder DEUTZ motorer med SCR och AdBlue teknologi. Extremt effektiv TTV steglös transmission. Generöst hydraulsystem med upp till 7 programmerbara hydrauluttag och ett pumpflöde på upp till 160 l/min. Kraftuttag med fyra hastigheter. 360 belyst område med upp till 26 lampor, även med (tillval) Xenon eller LED belysning. Integrerad frontlyft & frontkraftuttag med komfort kontroller. Helt integrerat lättanvänt Agrosky GPS system. MaxCom armstödet placerar viktiga kontroller vid förarens fingertoppar. imonitor för att ha allt under kontroll. Hydrau liskt fjädrad framaxel och pneu euma mati sk hyt tfjädring i perfekt samspel för tota tal komf mfort. 9,2 ton lyftkapacitet inget redskap är en för stor utmaning. HELT ENKELT FANTASTISKT. Den nya 6-serie TTV matchar dess enastående prestanda med enastående design. Den nya modellserien kombinerar unikt dominerande utseende med enastående produktivitet och säkerhet.

6 06-07 AGRTRN KVALITETSSÄKRAD... TUSENTALS GÅNGER

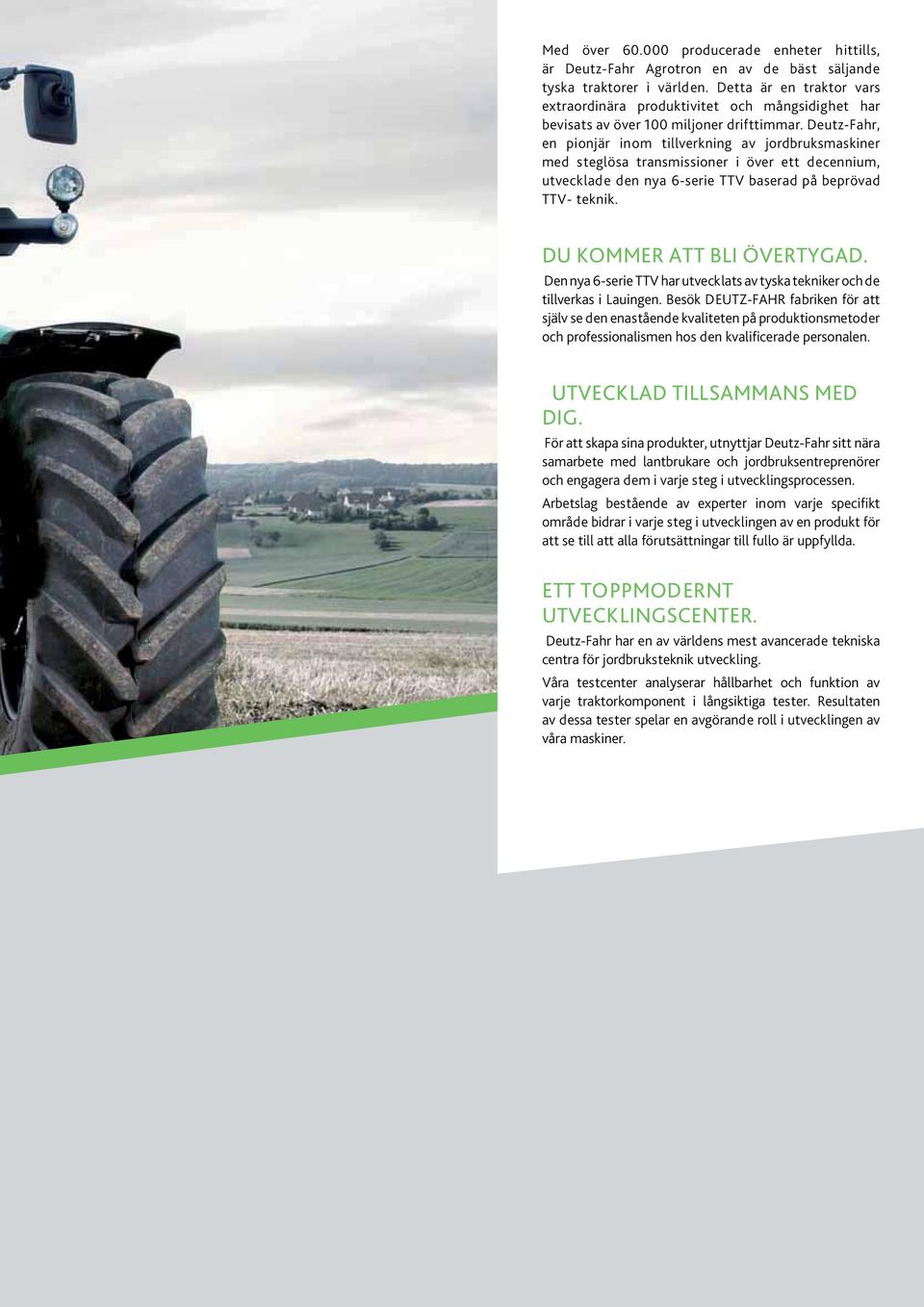

7 Med över producerade enheter hittills, är Deutz-Fahr Agrotron en av de bäst säljande tyska traktorer i världen. Detta är en traktor vars extraordinära produktivitet och mångsidighet har bevisats av över 100 miljoner drifttimmar. Deutz-Fahr, en pionjär inom tillverkning av jordbruksmaskiner med steglösa transmissioner i över ett decennium, utvecklade den nya 6-serie TTV baserad på beprövad TTV- teknik. DU KMMER ATT BLI ÖVERTYGAD. Den nya 6-serie TTV har utvecklats av tyska tekniker och de tillverkas i Lauingen. Besök DEUTZ-FAHR fabriken för att själv se den enastående kvaliteten på produktionsmetoder och professionalismen hos den kvalificerade personalen. UTVECKLAD TILLSAMMANS MED DIG. För att skapa sina produkter, utnyttjar Deutz-Fahr sitt nära samarbete med lantbrukare och jordbruksentreprenörer och engagera dem i varje steg i utvecklingsprocessen. Arbetslag bestående av experter inom varje specifikt område bidrar i varje steg i utvecklingen av en produkt för att se till att alla förutsättningar till fullo är uppfyllda. ETT TPPMDERNT UTVECKLINGSCENTER. Deutz-Fahr har en av världens mest avancerade tekniska centra för jordbruksteknik utveckling. Våra testcenter analyserar hållbarhet och funktion av varje traktorkomponent i långsiktiga tester. Resultaten av dessa tester spelar en avgörande roll i utvecklingen av våra maskiner.

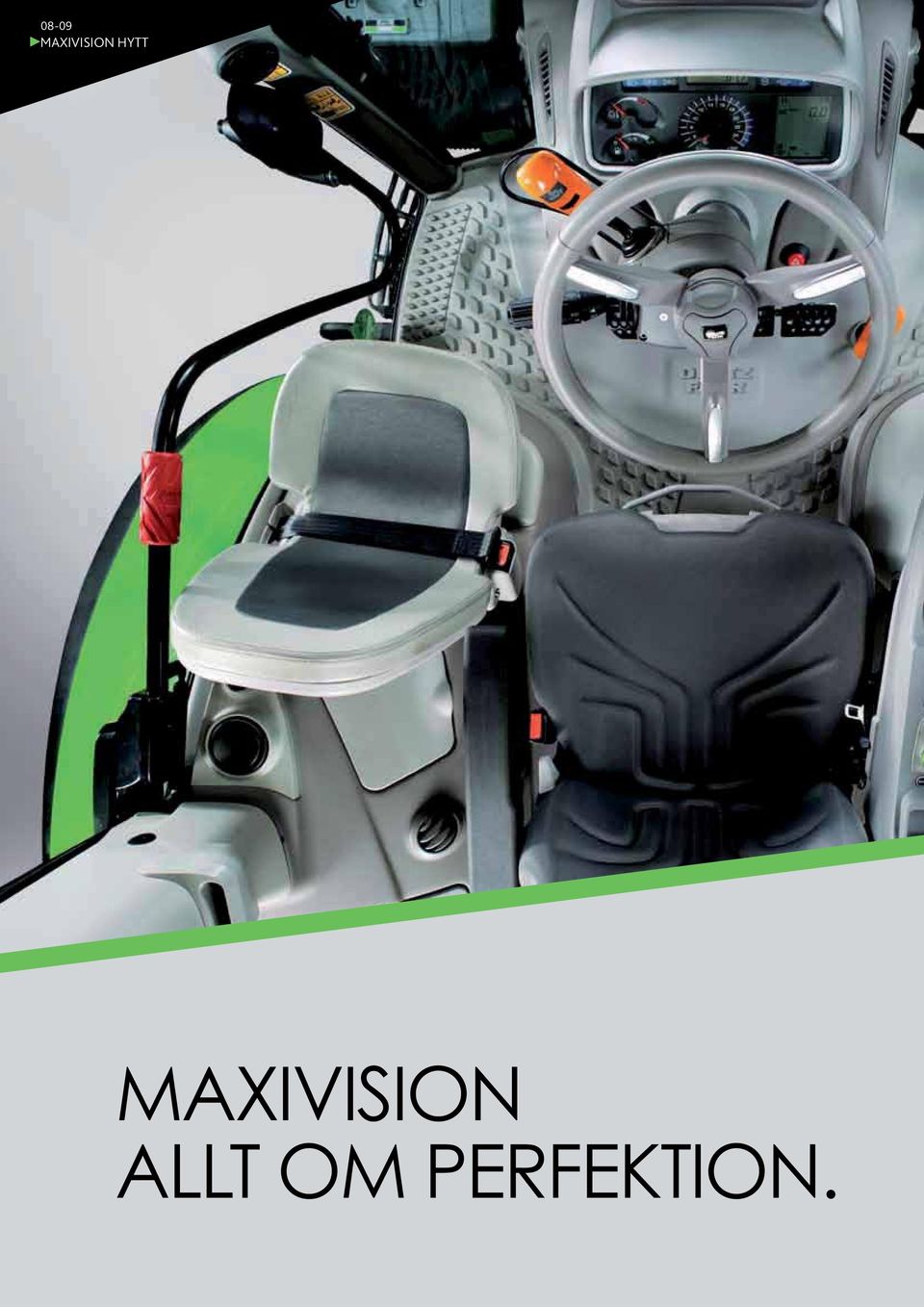

8 08-09 MAXIVISIN HYTT MAXIVISIN ALLT M PERFEKTIN.

9 ALLT UNDER UPPSIKT. Med sin nya vindruta i ett stycke, smala pelare och stora, välvda sidodörrar, är Maxivision den enda hytten som erbjuder 360 synlighet. Detta förbättrar inte bara säkerheten utan också produktiviteten, eftersom föraren har fri sikt över redskapen vid alla tillfällen. ALLT PÅ PLATS. Den nya Maxivision hytten erbjuder gott om utrymme för allt du behöver när du arbetar. Med fack för glasögon och dokument och en kyld förvaring för drycker (med vplats för stora flaskor), allt förvaras snyggt och inom räckhåll. LAGARBETE. Vi har satt ihop ett unikt team av experter för att utveckla den nya Maxivision hytten. Under åren har vi träffat lantbrukare, jordbruksentreprenörer och traktorförare som arbetar för stora jordbruksverksamheter, lyssnat på deras idéer och utvärderat resultaten av vårt arbete tillsammans med dem. Detta har gett oss möjlighet att skapa en trevlig och rymlig arbetsmiljö där du omedelbart känner dig hemma. Liksom perfekt ergonomi, de små detaljerna är också det som gör Maxivision hytten så unik: med funktioner som ett fäste till en smarttelefon, en stoppad passagerarstol med integrerat förvaringsfack och dessutom kylda fack, en lättöppnad glastaklucka och ett hyttbelysningssystem som badar interiören i varmt ljus för att göra arbetet i den nya 6-serien TTV till ett nöje. För att göra allt detta möjligt har Deutz- Fahr ingenjörer använt robusta, mycket innovativa material som är lämpliga för tuffa jobb och färger har valts för att skapa en trivsam arbetsmiljö för föraren. Det är den extraordinära kvaliteten på dessa material som gör 6 -serien till en hållbar och ekologisk traktorserie.

10 10-11 MAXCM ARMSTÖD EN TUCH AV KLASS.

11 Du kommer ögonblickligen att känna dig som hemma i den nya Maxivision hytten. Varje reglage finns nära till hands, och de olika funktionerna - såsom hydrauluttag och kraftuttag - är tydligt identifierade via distinkta färger. Varje knapp är markerad med en tydlig bakgrundsbelyst symbol för att underlätta användning även i mörker. En färgad signallampa integrerad i brytaren signalerar när funktionen är aktiv. Detta bidrar till att även en oerfaren förare snabbt känner sig trygg med traktorn, även under de mest ogynnsamma förhållanden. Till exempel i dåligt ljus sent på kvällen efter en lång dag på jobbet. Arbetsdisplayen, som är standard monterad på höger A-stolpe, håller föraren informerad om alla driftsparametrar tydligt och enkelt. Föraren kan till exempel kontrollera inställningarna för de hydrauliska funktionerna och "ComforTip" sekvenserna, även återkalla information från den integrerade färddatorn, till exempel, genomsnittlig bränsleförbrukning, bearbetat område och tillryggalagd sträcka.

12 12-13 IMonitor² imnitr 2 MRGNDAGENS TEKNLGI

13 CMFRTIP PRFESSINAL: FÖRENKLAR DITT LIV Den nya imonitor² låter dig dra nytta av de många möjligheter som ComforTip Professional ger. Den tid- eller distansbaserade automatiska kontrollfunktionen i sekvens gör inte bara jobbet lättare, utan den hjälper dig också att arbeta med mer precision och optimera vändtegsmanövrar med repetition av samma parametrar gång efter gång. KAMERA imonitor² erbjuder upp till två kameragränssnitt som kan ses tillsammans med andra funktioner. Den senaste generationen pekskärm på imonitor säkerställer tydlig kvalitet med hög upplösning. Med den nya imonitor² kan du optimera och automatisera funktioner i din traktor i detalj. 12,8 tums skärmen kan visa flera lägen samtidigt, exempelvis traktorinställningar och ISBUS- funktioner. Touchskärmens kontroller är användarvänliga och praktiska. Men det är inte allt. MMI- konsolen, med ett vred och snabbvalsknappar kan du ställa in de parametrarna som du har förprogrammerat även när du är i rörelse. MMI REGLAGET - ALTERNATIVET En stadig hand behövs ofta när man arbetar med en traktor i fältet. MMI- systemet är en lösning som i stor utsträckning används i vägfordon, MMI reglaget erbjuder ett bra alternativ till pekskärmen och ger föraren omedelbar och säker tillgång till funktionerna i imonitorn, även under dåliga fältförhållanden.

14 14-15 AGRSKY SMART LANTBRUK. Smart lantbruksarbete är synonymt med toppmodern instrumentering, optimering av jordbruksresurser, förenklad användning och minskade kostnader. Den nya 6-serie TTV var från början tänkt att vara kompatibel med den senaste tekniken som används i branschen. Detta ger dig ett urval av avancerade funktioner som du kan välja att dra nytta av direkt eller vid ett senare tillfälle.

15 HÅLLA KLL PÅ ALLT Automatisk rapportering av jobb är avgörande för en framgångsrik förvaltning av en modern jordbruksdrift. Automatisk registrering av information hjälper ditt företag att uppfylla förutsättningar för spårbarhet och övervaka tid och kostnad. Med Performance Monitor Professional som är integrerad i imonitor² kan du spela in allt du gör i traktorn och sedan enkelt spara informationen på ett USB- minne och senare ladda in det på kontoret för vidare användning. TTAL KNTRLL Med ett fullt integrerat ISBUS-system, är 6-serien TTV den första traktorn som låter föraren styra komplexa redskap direkt via joysticken och knappar på armstödet. Detta garanterar komfort och prestanda för automatisk kontroll även för redskap monterade i 3-punktslyften. Varje funktion du behöver är vid dina fingertoppar, utan att behöva installera ytterligare komponenter i hytten. TRAKTR CH REDSKAP TALAR SAMMA SPRÅK. ISBUS systemet utvecklades för att fungera som ett gränssnitt mellan traktorn och dess redskap. 2,8 tums skärmen på imonitor² är tillräckligt stor för att visa de viktigaste funktionerna i traktorn samtidigt som föraren kan styra tillkopplade redskap. KPPLA AV. Alla 6-serie TTV traktorer är fullt kompatibla med GPS satellit styrsystem. Den integrerade imonitor² låter föraren styra Deutz- Fahr Agrosky systemet enkelt och okomplicerat. Den modulära designen gör att du kan skräddarsy precisionen i systemet till jobbets behov.

16 16-17 BELYSNING SE CH SYNAS.

17 Ljuspanel för fullständig kontroll över belysningen. LED-varselljus för ett distinkt utseende. Blinkers och mittmonterade arbetslampor. Det moderna jordbruket arbetar dag och natt, och många transporter genomförs också vid alla tider på dygnet. Det innebär att perfekt belysning är viktigt - och den nya 6-serie TTV levererar på den fronten också. Ett brett utbud av olika varianter och kombinationer av lampor garanterar perfekt belysning för varje applikation. Ett omfattande urval av halogen, LED och Xenon arbetslampor förvandlar natt till dag. Den mjuka hyttbelysningen skapar också en trevlig arbetsmiljö och ökar både säkerhet och produktivitet. Designdetaljer som LED-innerbelysning och dekorativa LED-linjer i fronten ger dessa traktorer en elegant och modern look. Kraftfullt belysningssystem bak med optimerad ljuspositionering.

18 18-19 Förarkomfort KMFRT CH SÄKERHET. Den enastående komforten i den nya 6-serie TTV kommer verkligen till sin rätt under transporter. Med framaxelfjädring och hyttfjädringssystem utformat att fungera i samarbete med det bekväma förarsätet erbjuder dessa traktorer komfort jämförbar med en bil. Det nya servo bromssystemet och den elektriska parkeringsbromsen gör att du kan köra säkert även vid högre hastigheter. Det pneumatiska systemet är utrustat med lufttork för överlägsen tillförlitlighet även vid användning av släpvagn.

19 FRAMAXELFJÄDRING Den elektriskt styrda hydrauliska hjulupphängningen fram i den nya 6-serie TTV består av en robust pendlande axel, två hydraulcylindrar och ett elektriskt styrsystem. Detta innebär att fjädringen kan låsas och samtidigt tillåta fullständig sidosvängning av framaxeln. Detta ger en enorm fördel inte bara vid arbeten med frontlastare, utan också vid särskilt svåra jobb i fält där arbetsdjupet måste hållas exakt samtidigt som dragkraften maximeras. HYTTFJÄDRING Det pneumatiska hyttfjädringssystemet använder två generöst tilltagna pneumatiska kolvar som bär upp förarhyttens vikt. En automatisk nivåkontroll håller alltid hytten på korrekt höjd oavsett förarens vikt. Detta system har även en konstant fjädringsväg. Till skillnad från ett hydrauliskt system, så påverkar den yttre temperaturen inte förarens komfort. BRMSAR Den nya 6-serie TTV har överdimensionerade våta skivbromsar på bakaxeln. Den nya smörj regulatorn optimerar bromskraften genom att minimera dynamiska effektförluster. DEUTZ elektriska parkeringsbromssystemet är verkligen oöverträffat. Parkeringsbromsen aktiveras automatiskt då traktorn stannar och kopplar ur igen när föraren ger sig iväg igen, vilket i kombination med transmissionens aktiva håll funktion (styrs via fram/back väljaren), erbjuder en helt ny körupplevelse. Systemet fungerar även med den pneumatiska släpvagnsbromsen, för oöverträffad säkerhet.

20 20-21 EFFEKT EFFEKTIVITET HÄPNADSVÄCKANDE EKNMI.

21 MTR Stoltserar med innovativ AdBlue-teknik, de nya motorerna i 6-serien TTV kombinerar enastående prestanda med enastående bränsleekonomi. Motorer är som standard kompatibla med bränsle som innehåller upp till 100% biodiesel (B100), vilket ger dig frihet att välja det mest kostnadseffektiva bränslet för dina behov. TRANSMISSIN 6-serien TTV steglösa transmission talar för sig själv med överlägsen effektivitet och minimala effektförluster. Motor och transmission regleras tillsammans i perfekt harmoni så att traktorn alltid arbetar med optimalt motorvarvtal under alla förhållanden. KRAFTUTTAG Med ett kraftuttag med 4 hastigheter varav 2 ekonomi varvtal, driver motorn alltid med optimalt varvtal även då redskap är anslutna till traktorns kraftuttag. Detta sparar bränsle och ökar kvaliteten på arbetet. HYDRAULSYSTEM Med ett "lastkännande" hydraulsystem med en pump med variabelt deplacement, använder traktorn alltid bara den mängd olja som behövs. Den hydrauliska oljetanken är helt separat från transmissionsoljekretsen detta håller oljan i transmissionen renare och förlänga oljebytesintervallerna. MAXIVISIN HYTT Du kommer att känna dig som hemma i den nya Maxivision hytten. Den ergonomiska uppbyggnaden och många automatiska funktioner som standard hjälper dig att få jobbet gjort snabbt och säkert. SMART JRDBRUK Med Agrosky satellit guidning och redskapskontroll med full ISBUS integration erbjuder den nya 6-serien två viktiga egenskaper som bidrar till att göra dessa traktorer mer kostnadseffektiva. "Spara bränsle - Kör DEUTZ". Under årtionden har denna paroll kännetecknat den häpnadsväckande bränsleekonomin hos Deutz-Fahr traktorer. Idag, däremot, är en effektiv motor bara en av många viktiga faktorer som spelar in i ekonomin av en traktor. "Effekt effektivitet" är filosofin som tillämpas vid utvecklandet av DEUTZ, designa och förbättra var och en av sina produkter. Inget lämnas åt slumpen: varje komponent är tänkt att optimera effektiviteten, minska effektförlust, minska bränsleförbrukningen, maximera prestanda och omsorg om miljön.

22 22-23 Motor HÄPNADSVÄCKANDE KRAFT. DEUTZ motorer har varit synonymt med ren kraft och ekonomi i över 140 år. Med den senaste utvecklingen i bränsleinsprutning och innovativ AdBlue-teknik levererar motorerna i 6-serien TTV oöverträffad kraft och prestanda och minimerar bränsleförbrukningen. Det högeffektiva SCR avgasbehandlingssystemet har gjort det möjligt att optimera bränsleförbrukningen utan att kompromissa med kraft.

23 180 Max. effekt (ECE R-120) Effekt (kw) Vridmoment (Nm) TTV TTV Boost ,100 1,300 1,500 1,700 1,900 2,100 Motorvarv (v/min) 200 Max. effekt (ECE R-120) Effekt (kw) Vridmoment (Nm) TTV 6190 TTV Boost ,100 1,300 1,500 1,700 1,900 2,100 Motorvarv (v/min) 200 Filter Metering unit Pressure cutoff valve Rail Sensor RAIL Fuel pump Power limiter ther control elements ther sensors Injector Pedal sensor Pre-filter ECU BX Speed sensor km/h Speed sensor km/h Fuel tank High pressure Low pressure MTR CH TRANSMISSIN EN PERFEKT MATCH Kraften och vridmomentet i den nya motorn har kalibrerats specifikt för förutsättningarna för TTV steglös transmission. Den nya stora turbon med wastegate ventil bibehåller optimalt laddtryck under alla driftsförhållanden. Det innebär att den nya 6 Series TTV motorn redan börjar leverera generöst vridmoment vid låga varvtal, och upprätthåller en plan momentkurva över ett brett motorvarvtalsområde. B100 RED FÖR MRGNDAGENS BRÄNSLE Med ett insprutningstryck på upp till bar, garanterar högtrycks DEUTZ Common Rail-systemet total atomisering av bränslet i förbränningsrummet. Den robusta konstruktionen och ett smörjsystem där motoroljan smörjer högtryckspumparna gör att vår senaste generation motorer också kan köras på 100% biodiesel. Naturligtvis är dessa motorer också helt kompatibel med vanliga bränsleblandningar som innehåller upp till 20% biodiesel.

24 24-25 TRANSMISSIN STEGLÖS KRAFT CH PRESTANDA. Erfarenheterna från att bygga över steglösa transmissioner av denna typ och från att i över ett decennium producera DEUTZ TTV traktorer lade grunden för den nya 6-serie TTV. Vi var pionjärer i att använda en helt automatiserad motor-växellåda styrning med ett system så enkel att använda att det blev en omedelbar succé. TTV steglösa transmissioner kombinerar överlägsen prestanda med överraskande effektivitet. Majoriteten av vridmomentet överförs mekaniskt vilket minskar växellådsoljans uppvärmning så att mer dragkraft faktiskt levereras till hjulen.

25 4 KRAFTUTTAGSVARV FÖR PTIMERAD PRDUKTIVITET, AVSETT JBB. Att välja en steglös transmission betyder inte att välja bort valet av flera kraftuttagsvarv. Med 4 hastigheter som standard (540/540E/1000/1000E) och Auto PT om man så väljer, levererar den nya 6-serie TTV optimal effektivitet och bekvämlighet för alla applikationer. Resultatet är mer prestanda med lägre bränsleförbrukning. Den progressiva kraftuttagsinkopplingen bidrar också till att göra jobbet ännu säkrare. HELT ENKELT, KLÄTTRA IN CH KM IGÅNG. Föraren av en traktor med steglös transmission vill inte slösa tid på att ställa komplexa elektroniska och hydrauliska kontroller, han vill starta traktorn och börja en produktiv, bekväm dag på jobbet. Med den nya steglösa transmissionen på 6-serien TTV ställer föraren bara in önskad hastighet med gaspedalen eller joysticken. Traktorns intelligenta elektroniska motortransmissionsstyrning väljer idealisk utväxling och motorvarvtal såväl i realtid som svar på förarens behov. HASTIGHET UNDER KNTRLL. Med en topphastighet på 50 km/t (där det är tillåtet) vid ett lågt motorvarvtal är nya 6-serien TTV också ett riktigt transportproffs. Genom att helt enkelt trycka på en knapp på styrspaken kan föraren återkalla 4 olika hastigheter på fält eller på väg, och hålla en konstant hastighet för optimalt resultat. SNABBA FÖRÄNDRINGAR. Traktorerna i den nya 6-serie TTV är utrustade med en specifik uppsättning av långlivade våta kopplingar avsedda enbart för riktningsändring. Detta låter föraren byta färdriktning snabbt och smidigt i fullständig säkerhet. Den nya elektrohydrauliska fram/back lådan erbjuder föraren fem olika reaktionsinställningar, vilket visar sig särskilt användbart vid arbete med frontlastare. UNDER PÅFRESTNING Den nya "Trailer Stretch" funktionen upprätthåller den perfekta bromsverkan mellan traktorn och redskap eller släpvagn, även i dåliga terrängförhållanden.

26 26-27 HYDRAULIK PRECISIN HYDRAULIK.

27 6-serien TTV traktorer är standardutrustade med ett lastavkännande hydraulsystem som har en kapacitet på upp till 160 liter/min, och kan därmed leverera tillräckligt med oljeflöde även för de tyngsta jobben. I standardutrustningen ingår även fyra elektroniskt styrda dubbelverkande ventiler (upp till sju som tillval), och två ytterligare dubbelverkande ventiler kan dessutom installeras framtill på traktorn som tillval. Naturligtvis kan alla ventiler låsas om det behövs och växlar mellan enkel- och dubbelverkande läge medan ventilen är i "flytläge. Tid- och flödeskontroll är tillgängliga för alla ventiler. Samtliga manöverspakar är färgkodade och kan tilldelas de olika hydrauliska uttagen. Power Beyond koppling kan användas för att förse hela traktorns pumpflöde till hydraulaggregatet på redskapet. Den här funktionen är särskilt användbar när man använder redskap med sina hydrauliska kontroller med höga krav på hydraulflöde. Den lastavkännande funktionen justerar kontinuerligt hydraulflödet i förhållande till effektiv belastning vilket minimerar effektförluster (och därmed bränsleförbrukningen) och maximera hållbarheten hos de hydrauliska komponenterna. SMIDIG LYFT. Den bakre och främre lyften är perfekt dimensionerade för traktorn och kombinerar enkel användning med utmärkt lyftkapacitet. För att underlätta arbetet med redskap kan den bakre lyften styras med dubbla kontroller bakom föraren i hytten, eller från fjärrkontroller på stänkskärmarna.

28 28-29 HYDRAULIK FÖRENKLAD KNTRLL.

29 EXTRA HYDRAULISKA ENHETER 6-serien TTV traktorerna är standardutrustade med fyra elektroniska dubbelverkande ventiler (eller upp till sju som tillval), två ytterligare dubbelverkande ventiler kan dessutom monteras framtill på traktorn. Naturligtvis kan alla ventiler låsas om det behövs samt växlas mellan enkel- och dubbelverkande läge medan ventilen är i "flytläge". Tid- och flödeskontroll finns för alla ventiler. Samtliga manöverspakar är färgkodade och kan härledas till de olika hydrauliska uttagen. Den nya Maxivision hytten innebär även ett nytt innovativt hydrauliskt styrsystem till 6-serien TTV. Att styra funktionerna i det hydrauliska systemet och åtkomsten till de många inställningsmöjligheterna har aldrig varit så enkelt. DEN PERFEKTA KNFIGURATINEN. Det hydrauliska systemet på nya 6-serien TTV har specifika aktiva kopplingar med spilloljeuppsamlare, som vid behov kan programmeras och tilldelas särskilda kontroller i hytten. Detta maximerar mångsidigheten hos systemet och låter föraren välja den arbetskonfiguration som bäst passar hans behov och önskemål.

30 30-31 UNDERHÅLL FÖRENKLAD SERVICE CH UNDERHÅLL.

31 ALLT UNDER UPPSIKT Alla nivåer är lätta att kontrollera, och de viktigaste komponenterna övervakas elektroniskt från hytten. LÄTT ATT NÅ. Alla de viktigaste underhållspunkterna på nya 6-serien TTV är lättåtkomliga. Kylarna är försedda med gångjärn, vilket gör det möjligt att snabbare rengöra alla delar av traktorns kylsystem. Alla smörjpunkter är väl skyddade och lättillgängliga. EN FLÄKT AV FRISK LUFT. Luftintaget har flerstegs filtersystem vilket innebär att motorn alltid har massor av frisk luft. Cyklon förfiltret som är standard har ett automatiskt dammborttagningssystem. Det nya Powercore huvudfiltret med backup filterpatron garanterar totalt skydd av motor även vid arbete under mycket dammiga förhållanden. KMFRT IN I DETALJ. Traktorer med ett pneumatiskt system har en lufttork för att erbjuda samma nivå av säkerhet och komfort som en lastbil. Systemet behöver inte att tömmas manuellt från vatten och det finns ingen risk för fuktfrysning i systemet vid låga temperaturer. UTÖKAT SERVICEINTERVALL. Utökade filter och oljebytesintervall minskar drastiskt de löpande kostnaderna per arbetstimme. Med mindre tid på service under säsongen så kommer ditt arbete att bli ännu mer produktivt och effektivt.

32 32-33 CKMPLETT SDF SERVICE M DET ÄR NÅGT ANNAT DU BEHÖVER

33 SAME DEUTZ-FAHR FINANS. Genom våra specialiserade partners, kan vi erbjuda en finansieringslösning anpassad efter dina behov. Dra nytta av vår långa erfarenhet och vår nära relation med vårt nätverk av säljare när det är dags att sälja dina begagnade maskiner. Besök någon av våra försäljare, där vår personal gärna ger expertråd. RIGINAL DEUTZ-FAHR RESERVDELAR. Genom att använda original Deutz-Fahr reservdelar kommer din traktor att arbetar med samma tillförlitlighet och prestanda i åratal. Välj Deutz-Fahr försäljningsoch servicenät för att se till att du alltid använder rätt komponenter för dig traktor. DEUTZ-FAHR SERVICE. Din DEUTZ säljare och servicepersonal deltar i företagens utbildningar varje år. Detta håller dem uppdaterade med den kunskap som krävs för att alltid ge en god service för även de mest innovativa produkterna och ger dem möjlighet att rekommendera den bästa konfigurationen för dina behov vid köptillfället, och erbjuda den support du behöver över hela traktorns livstid. Våra partners professionalism och omfattande kunskap om våra maskiner kommer att hjälpa dig göra det mesta av din traktor och maximera prestanda med de senaste diagnostiska systemen och de rätta verktygen för att serva din traktor på rätt sätt. Våra partners är en pålitlig allierad du alltid kan vända dig till för stöd.

34 34-35 FLERA TILLVAL ETT PAKET DÄR ALLT INGÅR

35 m du vill, så kan den redan generösa standardutrustning på dessa traktorer förstärkas med ett urval av alternativ som skapats för att öka produktiviteten och göra livet för föraren ännu bekvämare. Ett brett utbud av tillval och tillbehör finns tillgängliga för de nya 6-serie TTV. Du kan skräddarsy din traktor exakt till behoven i ditt arbete. Din DEUTZ-FAHR säljare ger dig gärna råd om de bäst anpassade alternativ för dina arbeten.

36 36-37 TEKNISK DATA TEKNISK DATA MTR 6 SERIE TTV TTV TTV TTV TTV 6160 TTV 6180 TTV 6190 TTV Tillverkare DEUTZ Motor modell TCD 4.1 L04 4V TCD 6.1 L06 4V Utsläppstandard 4i 4i Insprutningssystem typ / insprutningstryck DCR / 1,600 bar DCR / 1,600 bar Antal cylindrar 4 6 Cylindervolym (cm³) 4,038 6,057 Kompatibla bränslen Diesel Diesel Homologerad effekt *) (2000/25 ECE) (kw/hk) 85/116 92/ / / / / / /193 Max. effekt (IS) 90/123 98/ / / / / / /200 Max. effekt med boost (ECE R-120) (kw/hk) 106/ / / / / /193 Nominellt motorvarvtal (v/min) 2,200 2,100 Konstant effektområde (v/min) 1,600-2,100 Max. vridmoment (Nm) Max. vridmoment (med boost) Vridmomentsreserv (%) System för efterbehandling av avgaser SCR Teknologi Turboladdare Elektroniskt styrd wastegate Kapacitet bränsletank (l) Kapacitet AdBlue tank (l) ljebytesintervaller (tim) 500 TRANSMISSIN Transmission, typ TTV (steglös) Transmission, tillverkare ZF Motorvarvtal vid 40 Km/t (v/min) 1,400 1,431 1,418 Motorvarvtal vid 50 Km/t (v/min) ej i Sverige 1,750 1,789 1,773 Motorvarvtal vid 40 Km/t HD 1,641 Kraftuttagsvarv bak 540/540E/1,000/1,000E Kraftuttagsvarv fram 1,000 Max. effekt frontkraftuttag 110 kw/150 Hk Antal splines 6 Motorvarvtal vid normal PT (540/1000) 1,946 1,965 Motorvarvtal vid 540 EC PT 1,543 1,645 HYDRAULIK Tillverkare Bosch Load Sensing hydraulpump (Std) 120l Load Sensing hydraulpump (Tillval) - 160l Hydraultryck (Bar) 200 Hydrauloljebehållare (l) Antal hydrauluttag (Std) 4 Antal hydrauloljeuttag (Tillval) 5, 6, 7 Bakre 3-punktslyft klass II/III Max. lyftkapacitet lyft bak (kg) 6,200 9,200 Max. lyftkapacitet lyft fram (tillval) 3,800 4,000

37 TEKNISK DATA HYDRAULIK 6 SERIE TTV TTV TTV TTV TTV 6160 TTV 6180 TTV 6190 TTV Elektronisk manöverpanel Yttre manövrering av hydraulik Load Sensing hydraulik Proportionella hydraulventiler beroende hydraulisk kontroll Power Beyond Yttre manövrering av lyft beroende hydraulsysyem för styrning 42 l/min Radarsensor Yttre manövrering av frontlyft ELEKTRNIK Volt 12 V Generator 12V, 150A 12V, 200A Startmotor 12V, 3kW 12V, 4kW Agrosky - förberedd Easy Steer styrning HJULUTRUSTNING fram (1) 540/65R24 540/65R24 540/65R24 480/70R28 480/70R28 480/70R28 480/70R28 540/65R28 bak (1) 600/65R38 600/65R38 600/65R38 580/70R38 580/70R38 580/70R38 580/70R38 650/65R38 fram (2) 480/70R24 480/70R24 480/70R24 540/65R28 540/65R28 540/65R28 540/65R28 540/65R30 bak (2) 520/70R38 520/70R38 520/70R38 650/65R38 650/65R38 650/65R38 650/65R38 650/65R42 fram (3) VF600/60R28 VF600/60R28 VF600/60R28 bak (3) VF710/60R38 VF710/60R38 VF710/60R38 fram (4) VF600/60R30 bak (4) VF710/60R42 TRANSMISSIN Stop&Go funktion Aktiv hållfunktion (Power Zero) Inställning av Power Shuttle 2 farthållare funktioner CHASSI/BRMSAR Broms booster Elektronisk parkeringsbroms Bromsad framaxel (dual traction) Inkoppling fyrhjulsdrift elektrohydrauliskt Differentialspärrar elektrohydrauliskt, 100% spärr ASM (Automatisk System Management) Hydraulisk släpvagnsbroms Hjulvikter, 820 Kg Hjulvikter, 1,340 Kg *) Effekt är specificerad i registrerings dokument - tillval / - standard

38 38-39 TEKNISK DATA TEKNISK DATA 6 SERIE TTV TEKNISK DATA 6 SERIE TTV HYTT HYTT MaxiVision hytt Luftkonditionering Multifunktionsjoystick ACC automatisk luftkonditionering imonitor² Kylt förvaringsutrymme Agrosky navigationssystem Halogen arbetslampor Max Comfort Dynamic XL ++ säte (dynamisk fjädring, bred ram, lågfrekvent fjädring) Max Comfort Dynamic XXL ++ säte (dynamisk fjädring, bred ram, lågfrekvent fjädring, horisontell fjädring) Max Comfort Dynamic EV Active ++ säte (aktiv dynamisk fjädring, bred ram, aktiv air conditioning) Xenon arbetslampor LED arbetslampor mgivnings belysning Coming Home funktion Huvudströmbrytare Vadderat passagerarsäte 7-pin signalkontakt Arbetsdisplay TRAILERSYSTEM Comfortip (vändtegsautometik) Automatisk dragkrok Comfortip Professional Kulkoppling justerbar i höjd Mekanisk hyttfjädring Fast kulkoppling Pneumatisk hyttfjädring Svängande arm Mekaniskt justerbara backspeglar Pickup Hitch Elektriskt justerbara backspeglar Bultkoppling Bakrutetorkare Hydraulisk toppstång - tillval / - standard TEKNISK DATA DIMENSINER 6 SERIE TTV TTV TTV TTV TTV 6160 TTV 6180 TTV 6190 TTV Avstånd mellan främre nav (mm) 1,710 1,710 1,788 Avstånd mellan bakre nav (mm) 1,640 1,876 1,890 Hjulbas (a) (mm) 2, ,767 Längd (b) (mm) 4,325 4,633 4,757 4,757 Avstånd axelcentrum / överkant av tak (c) (mm) 2,039 2,102 Höjd till överkan av tak (d) (mm) 2,936 2,950/3,010 3,052 Markfrigång utan hitch (e) (mm) Vändradie med 1,900 mm spårvidd (m) 4.25/ / Bredd (650 hjul) (f) (mm) 2,550 Total fördrift (i) / HD VIKTER Max. tillåten totalvikt (kg) 9,000 9,000 9,000 10,500 10,500 10,500 10,500 11,500 Max. belastning på framaxel (kg) 4,000 4,000 4,000 4,700 4,700 4,700 4,900 5,200 Max. belastning på bakaxel (kg) 6,600 6,600 6,600 8,000 8,000 8,000 8,400 9,000 Torrvikt *) (kg) 5,710 5,710 5,710 6,720 6,720 6,850 6,850 7,040 Max. belastning på koppling (kula) 3,000 kg *) +80 kg frontkraftuttag, +25 hyttfjädring, +50 kg pneumatisktsystem

39 (e) (f) (c) (d) (a) (b)
