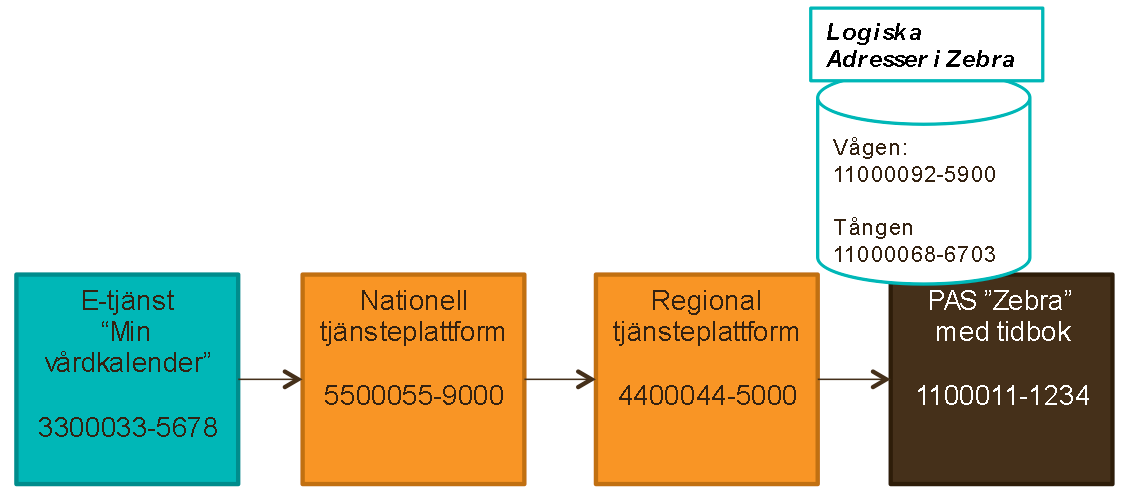

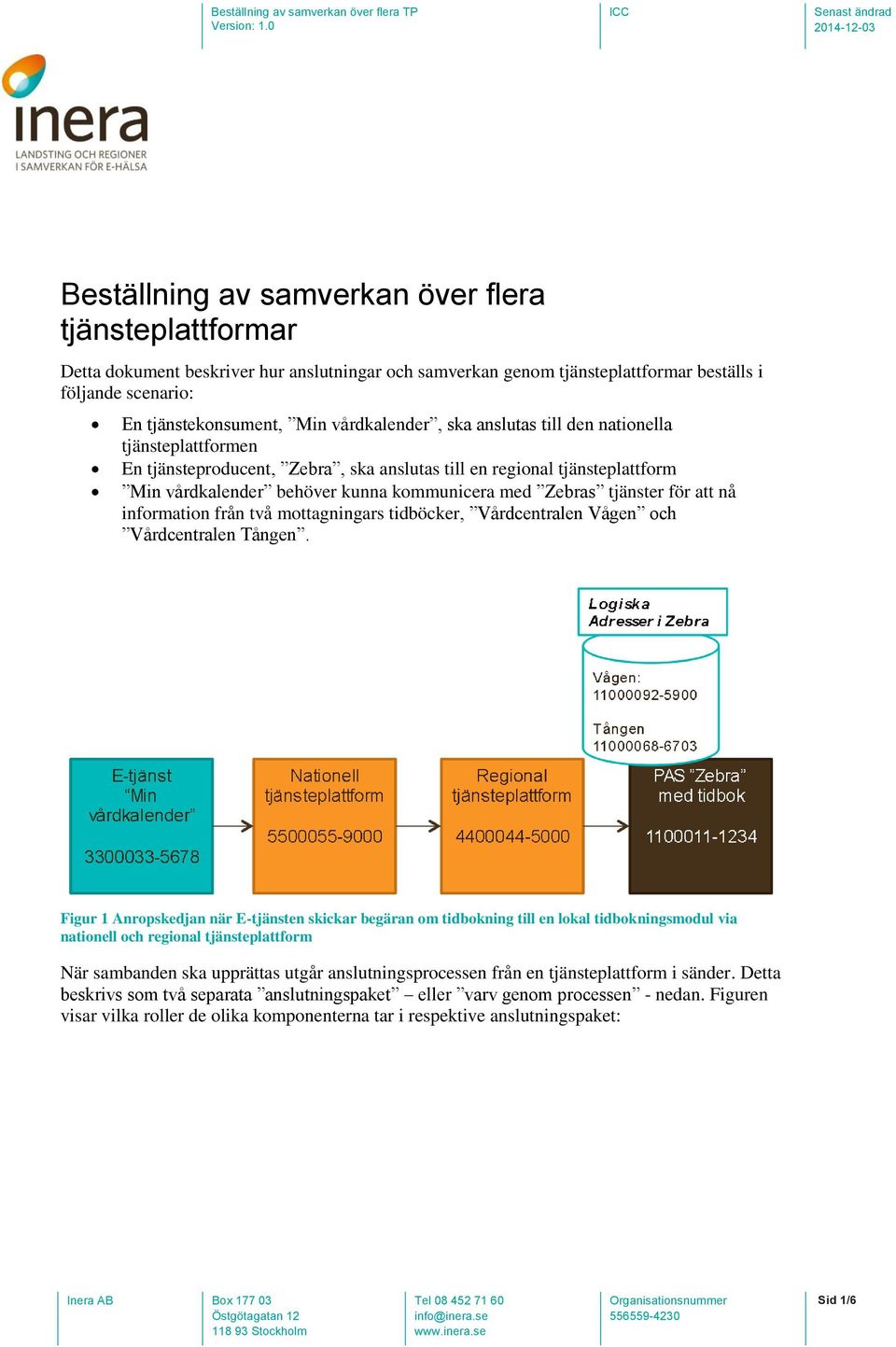

1 Beställning av samverkan över flera tjänsteplattformar Detta dokument beskriver hur anslutningar och samverkan genom tjänsteplattformar beställs i följande scenario: En tjänstekonsument, Min vårdkalender, ska anslutas till den nationella tjänsteplattformen En tjänsteproducent, Zebra, ska anslutas till en regional tjänsteplattform Min vårdkalender behöver kunna kommunicera med Zebras tjänster för att nå information från två mottagningars tidböcker, Vårdcentralen Vågen och Vårdcentralen Tången. Figur 1 Anropskedjan när E-tjänsten skickar begäran om tidbokning till en lokal tidbokningsmodul via nationell och regional tjänsteplattform När sambanden ska upprättas utgår anslutningsprocessen från en tjänsteplattform i sänder. Detta beskrivs som två separata anslutningspaket eller varv genom processen - nedan. Figuren visar vilka roller de olika komponenterna tar i respektive anslutningspaket: Sid 1/6

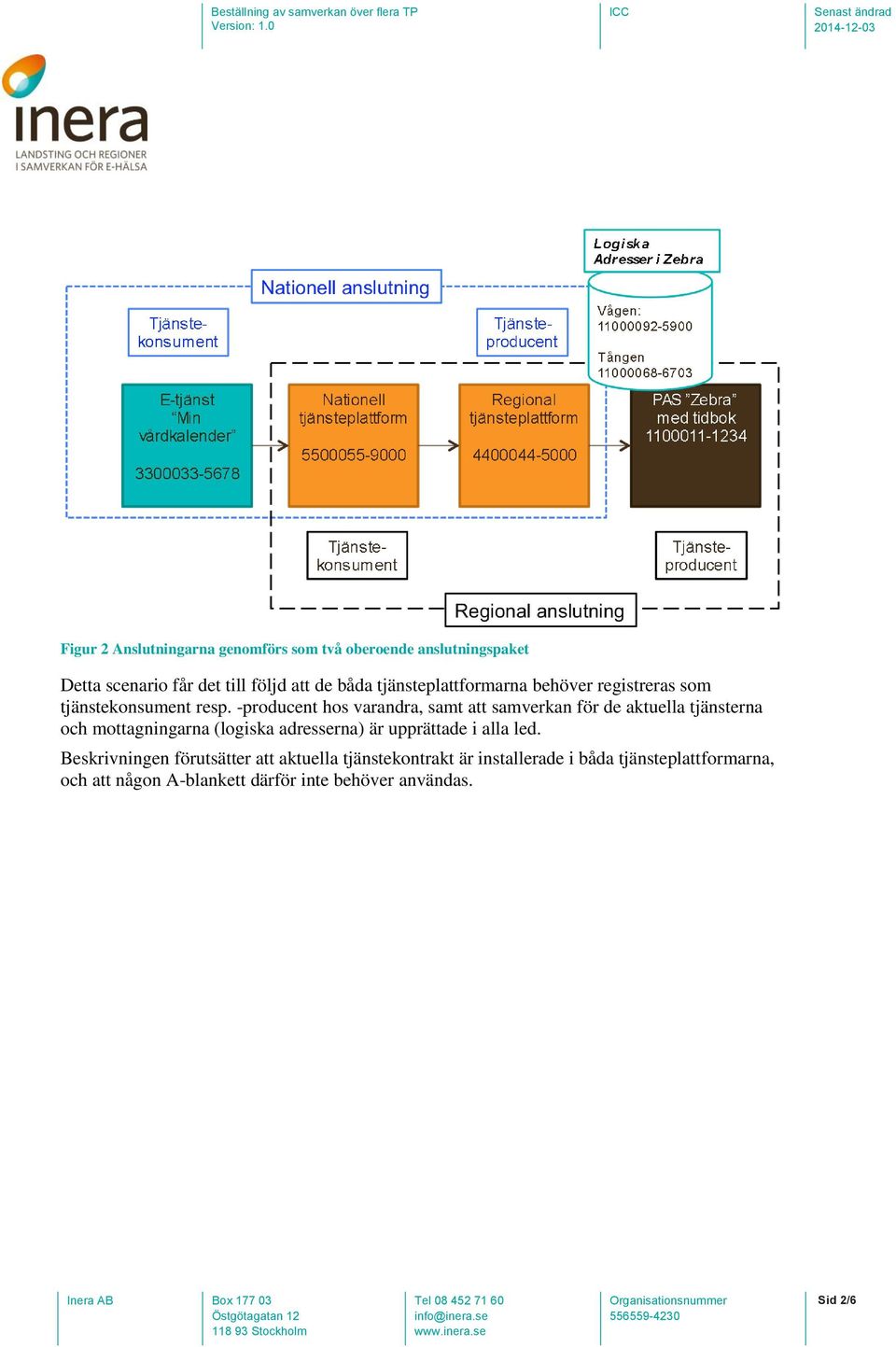

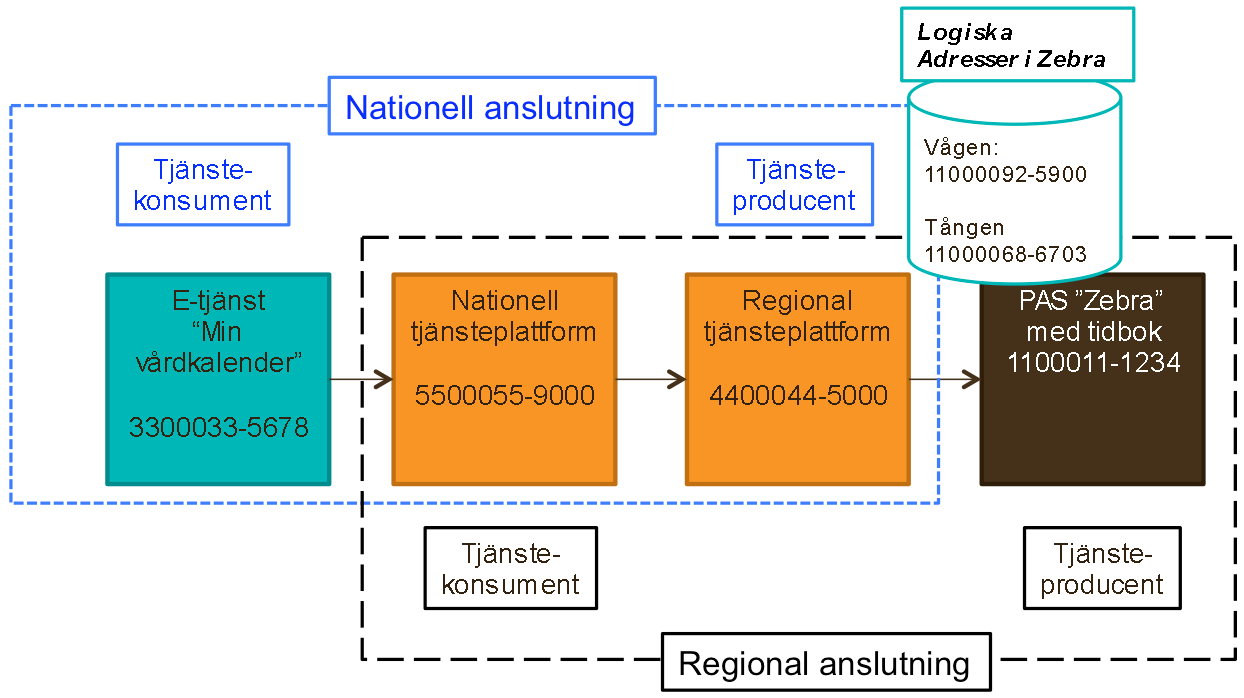

2 Figur 2 Anslutningarna genomförs som två oberoende anslutningspaket Detta scenario får det till följd att de båda tjänsteplattformarna behöver registreras som tjänstekonsument resp. -producent hos varandra, samt att samverkan för de aktuella tjänsterna och mottagningarna (logiska adresserna) är upprättade i alla led. Beskrivningen förutsätter att aktuella tjänstekontrakt är installerade i båda tjänsteplattformarna, och att någon A-blankett därför inte behöver användas. Sid 2/6

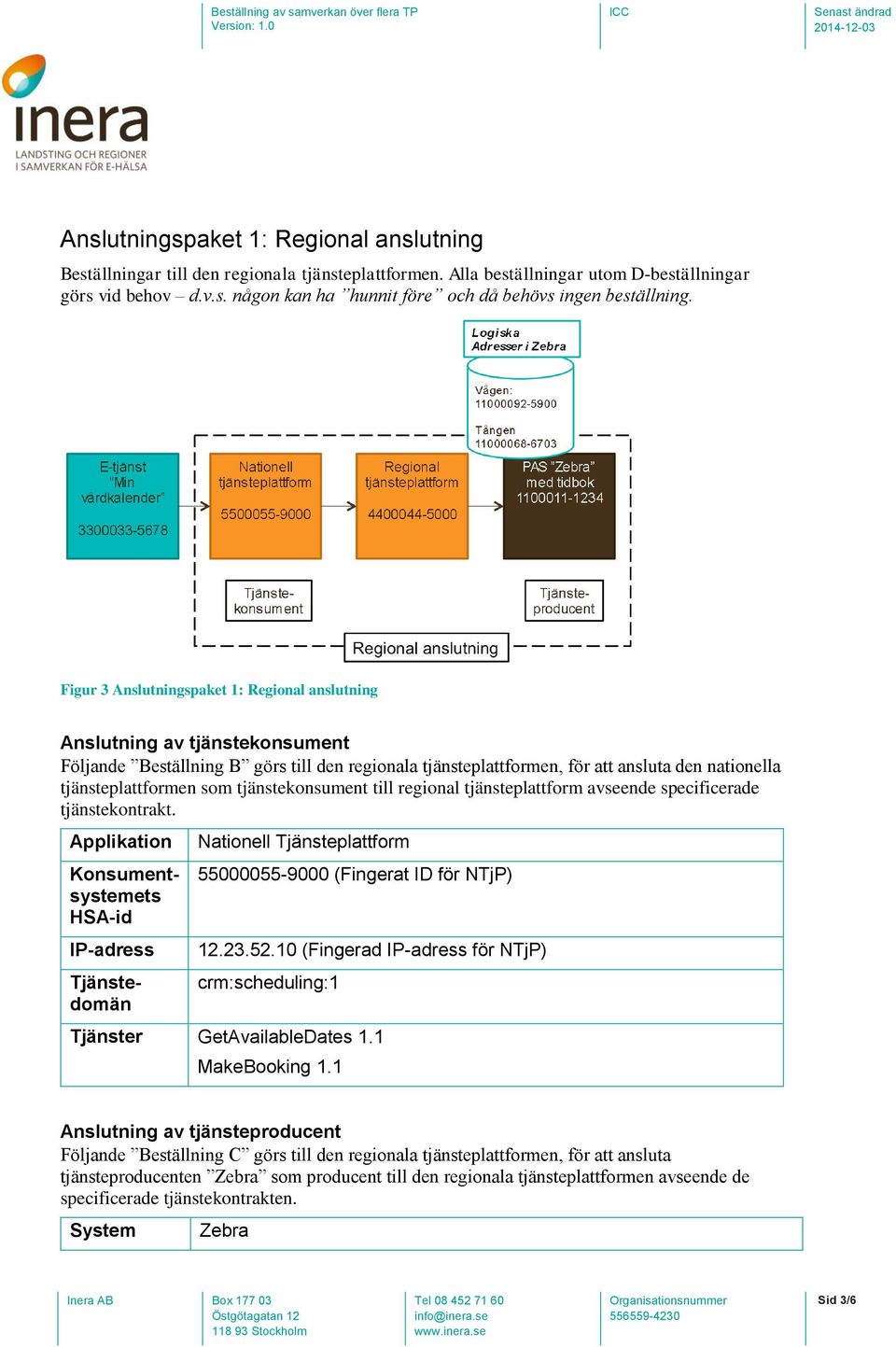

3 Anslutningspaket 1: Regional anslutning Beställningar till den regionala tjänsteplattformen. Alla beställningar utom D-beställningar görs vid behov d.v.s. någon kan ha hunnit före och då behövs ingen beställning. Figur 3 Anslutningspaket 1: Regional anslutning Anslutning av tjänstekonsument Följande Beställning B görs till den regionala tjänsteplattformen, för att ansluta den nationella tjänsteplattformen som tjänstekonsument till regional tjänsteplattform avseende specificerade tjänstekontrakt. Applikation IP-adress Nationell Tjänsteplattform (Fingerat ID för NTjP) (Fingerad IP-adress för NTjP) crm:scheduling:1 Anslutning av tjänsteproducent Följande Beställning C görs till den regionala tjänsteplattformen, för att ansluta tjänsteproducenten Zebra som producent till den regionala tjänsteplattformen avseende de specificerade tjänstekontrakten. System Zebra Sid 3/6

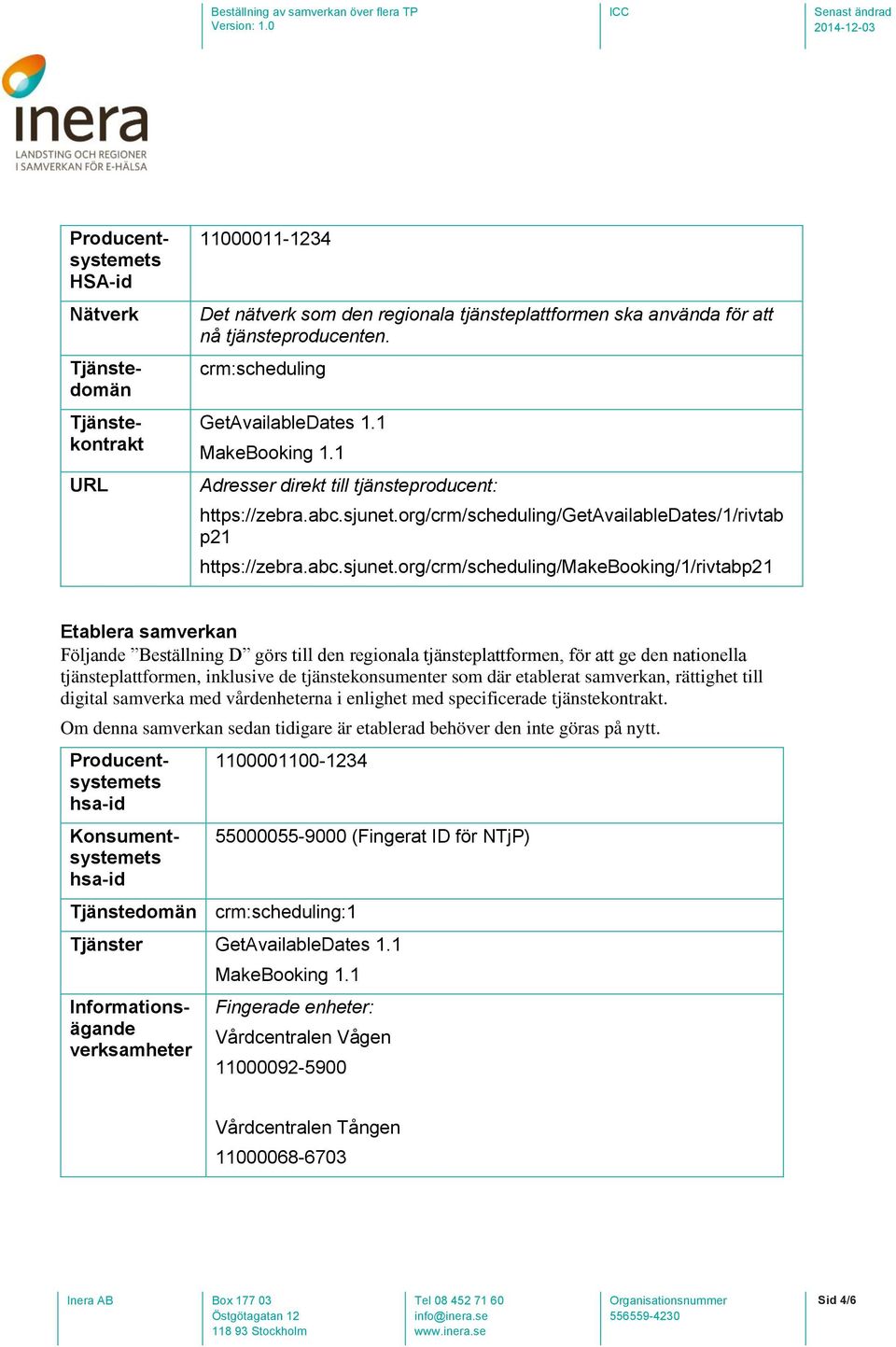

4 Producentsystemets Nätverk URL Det nätverk som den regionala tjänsteplattformen ska använda för att nå tjänsteproducenten. crm:scheduling GetAvailableDates 1.1 Adresser direkt till tjänsteproducent: p21 Etablera samverkan Följande Beställning D görs till den regionala tjänsteplattformen, för att ge den nationella tjänsteplattformen, inklusive de tjänstekonsumenter som där etablerat samverkan, rättighet till digital samverka med vårdenheterna i enlighet med specificerade tjänstekontrakt. Om denna samverkan sedan tidigare är etablerad behöver den inte göras på nytt. Tjänstekontrakt Producentsystemets crm:scheduling: (Fingerat ID för NTjP) Informationsägande verksamheter Fingerade enheter: Vårdcentralen Vågen Vårdcentralen Tången Sid 4/6

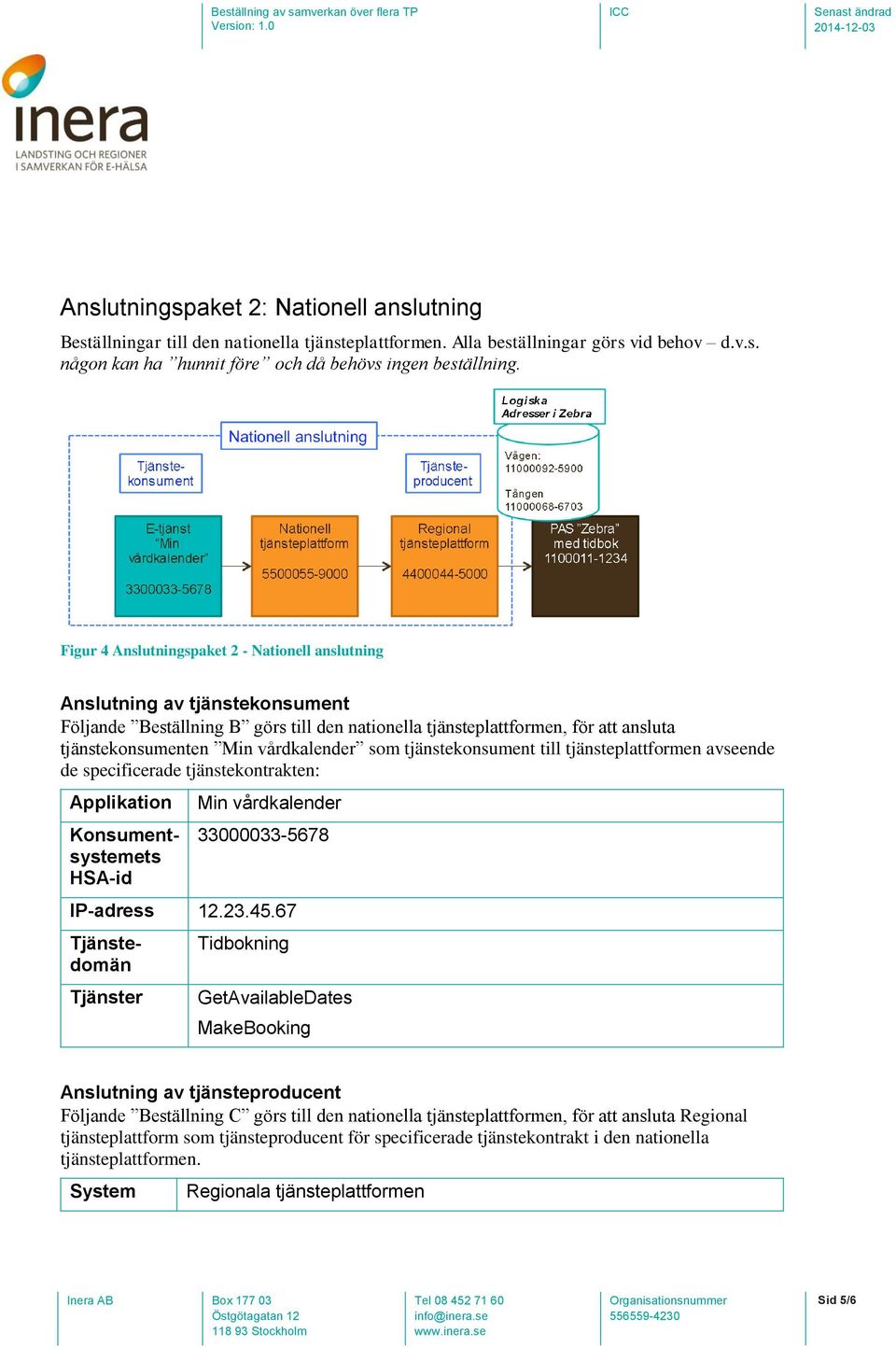

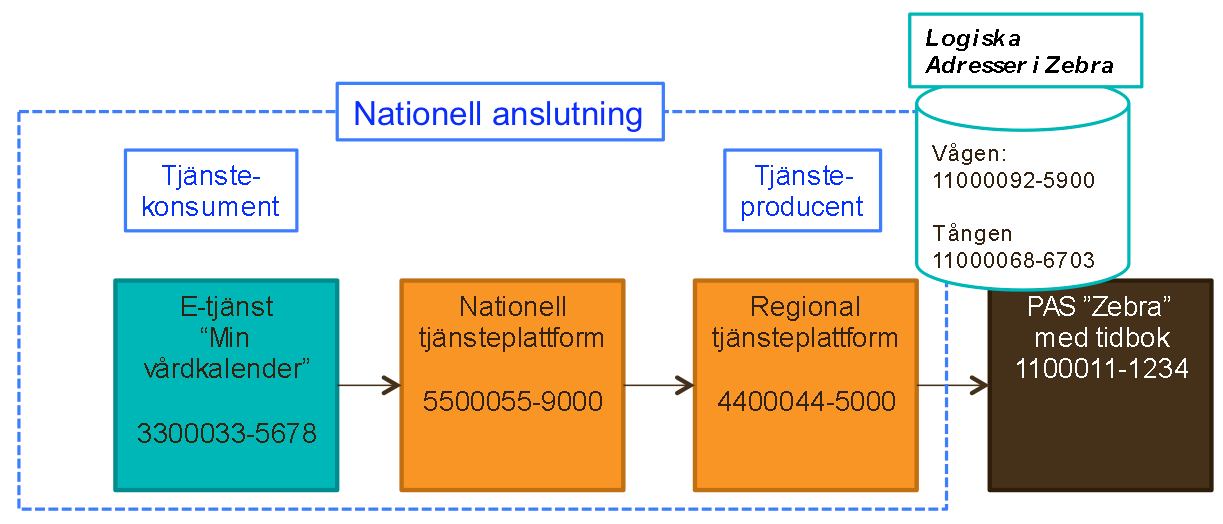

5 Anslutningspaket 2: Nationell anslutning Beställningar till den nationella tjänsteplattformen. Alla beställningar görs vid behov d.v.s. någon kan ha hunnit före och då behövs ingen beställning. Figur 4 Anslutningspaket 2 - Nationell anslutning Anslutning av tjänstekonsument Följande Beställning B görs till den nationella tjänsteplattformen, för att ansluta tjänstekonsumenten Min vårdkalender som tjänstekonsument till tjänsteplattformen avseende de specificerade tjänstekontrakten: Applikation Min vårdkalender IP-adress Tjänster Tidbokning GetAvailableDates MakeBooking Anslutning av tjänsteproducent Följande Beställning C görs till den nationella tjänsteplattformen, för att ansluta Regional tjänsteplattform som tjänsteproducent för specificerade tjänstekontrakt i den nationella tjänsteplattformen. System Regionala tjänsteplattformen Sid 5/6

6 Producent -systemets Nätverk <det nätverk som den nationella tjänsteplattformen ska använda för att nå den regionala tjänsteplattformen> crm:scheduling:1 URL Adresser till virtuella tjänster i regional tjänsteplattform: Etablera samverkan Följande Beställning D görs till den nationella tjänsteplattformen, för att ge tjänstekonsumenten Min vårdkalender rättighet att samverka med de angivna vårdenheterna (logiska adresserna) enligt angivna tjänstekontrakt: Producentsystemets crm:scheduling:1 Informationsägande verksamheter Fingerade enheter: Vårdcentralen Vågen Vårdcentralen Tången Sid 6/6
