1 Hjälpred Lthunden Virkesåtgång Dimensionering Virkeskvliteter Fuktkvotsklsser Träskydd Virkessortiment Limträsortiment Teller Lthunden 1

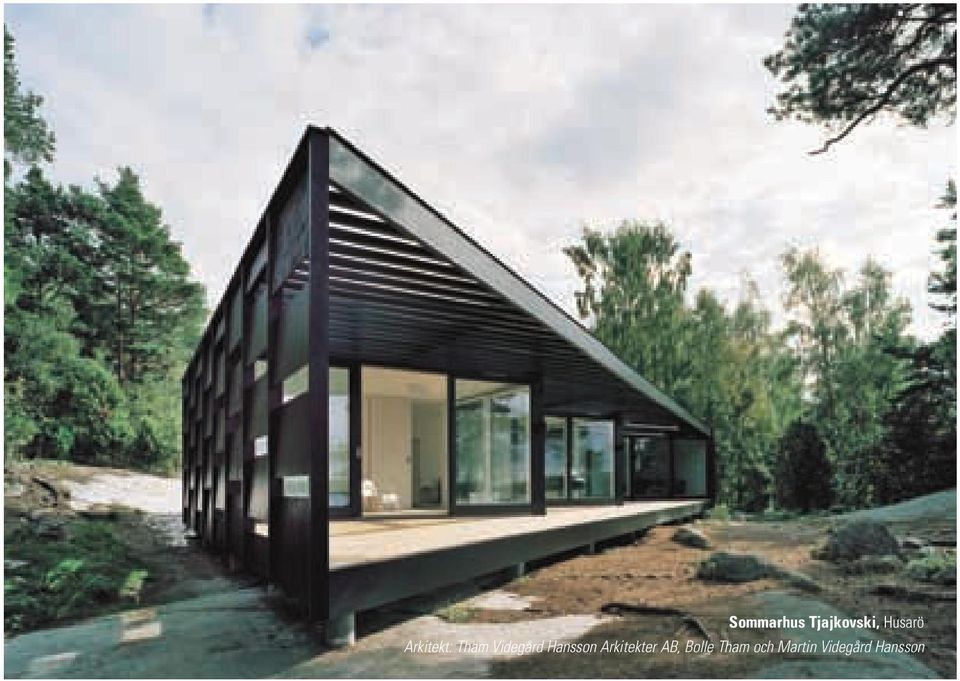

2 Lthunden 2 Sommrhus Tjjkovski, Husrö Arkitekt: Thm Videgård Hnsson Arkitekter AB, Bolle Thm och Mrtin Videgård Hnsson

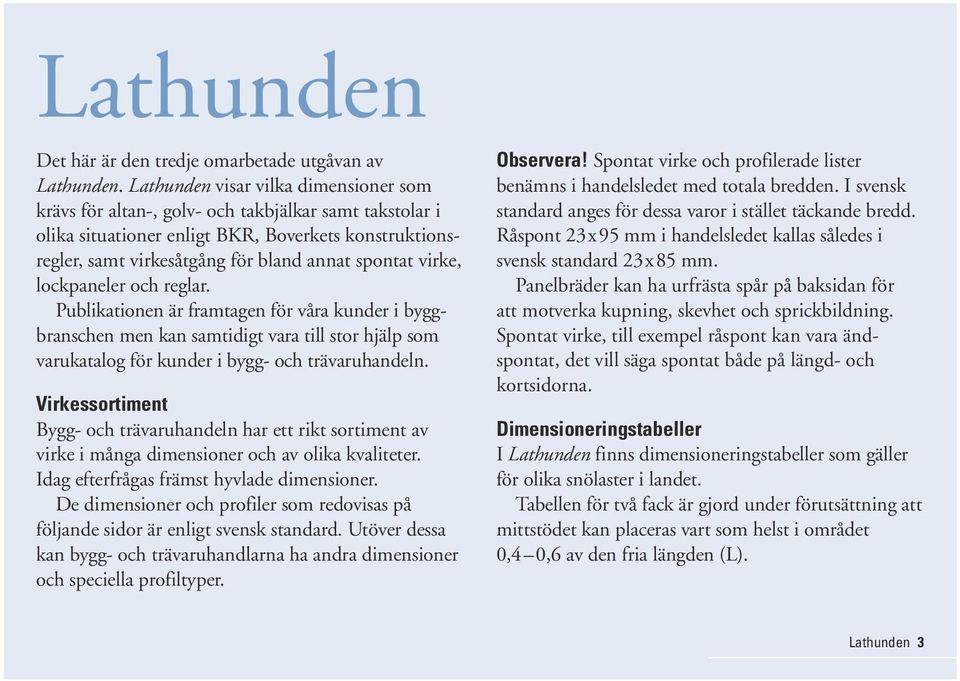

3 Lthunden Det här är den tredje omretde utgåvn v Lt hunden. Lthunden visr vilk dimensioner som krävs för ltn-, golv- och tkjälkr smt tkstolr i olik situtioner enligt BKR, Boverkets konstruktionsregler, smt virkesåtgång för lnd nnt spontt virke, lockpneler och reglr. Puliktionen är frmtgen för vår kunder i yggrnschen men kn smtidigt vr till stor hjälp som vruktlog för kunder i ygg- och trävru hndeln. Virkessortiment Bygg- och trävruhndeln hr ett rikt sortiment v virke i mång dimensioner och v olik kvliteter. Idg efterfrågs främst hyvlde dimensioner. De dimensioner och profiler som redoviss på följnde sidor är enligt svensk stndrd. Utöver dess kn ygg- och trävruhndlrn h ndr dimensioner och speciell profiltyper. Oserver! Spontt virke och profilerde lister enämns i hndelsledet med totl redden. I svensk stndrd nges för dess vror i stället täcknde redd. Råspont 23x95 mm i hndelsledet klls således i svensk stndrd 23x85 mm. Pnelräder kn h urfräst spår på ksidn för tt motverk kupning, skevhet och sprickildning. Spon tt virke, till exempel råspont kn vr ändspontt, det vill säg spontt åde på längd- och kortsidorn. Dimensioneringsteller I Lthunden finns dimensioneringsteller som gäller för olik snölster i lndet. Tellen för två fck är gjord under förutsättning tt mittstödet kn plcers vrt som helst i området 0,4 0,6 v den fri längden (L). Lthunden 3

4 Hänvisningr Ytterligre kunskp, informtion och prktisk nvisningr om trä och träyggnde finner du i Trä Guiden, ( och Skogs indust rierns skrifter Att välj trä och Hnter virket rätt smt Svenskt Limträs ( skrift LimträGuide. Stockholm mrs 2008, Skogsindustriern John Fröel Lthunden 4

5 INNEHÅLL Virkesåtgång 6 Ohyvlt, plnhyvlt och spontt virke 6 Lockpnel 7 Reglr, ströläkt, ärläkt med mer 8 Stket och plnk 9 Dimensionering 10 Golvjälkr v konstruktionsvirke i ett fck i ostd 10 Golvjälkr v konstruktionsvirke i två fck i ostd 11 Golvjälkr v limträ i ett fck i ostd 12 Golvjälkr v limträ i två fck i ostd 13 Golvjälkr v konstruktionsvirke i ett fck till ltn 14 Golvjälkr v konstruktionsvirke i två fck till ltn 15 Golvjälkr v limträ i ett fck till ltn 16 Golvjälkr v limträ i två fck till ltn 17 Tkjälkr v konstruktionsvirke i ett fck med lätt ytter tk 18 Tkjälkr v konstruktionsvirke i två fck med lätt yttertk 19 Tklkr v limträ i ett fck med lätt yttertk 20 Tklkr v limträ i två fck med lätt yttertk 21 W-tkstol, tklutning 1:4 (14 o ), tungt yttertk 22 W-tkstol, tklutning 1:2 (27 o ), tungt yttertk 23 Rmverkstkstol, tklutning 1:1 (45 o ), tungt yttertk 24 Snölstens grundvärde enligt BKR 25 Virkeskvliteter 26 Ungefärlig reltioner melln de olik sortern/klssern 26 Vnlig trävror med lämplig sorter och träslg 27 Fuktkvotsklsser 28 Fuktkvotsklsser för virke 25 mm enligt svensk stndrd 28 Träskydd 29 Träskyddsklsser Virkessortiment 31 Vnlig träprofiler Utvändig pnelräder Invändig pnelräder Lister Limträsortiment 46 Limträlk 46 Limträpelre 46 Comwood 46 Limträpneler 47 Teller 48 Kuering 48 Volymökning/volymminskning 49 Lthunden 5

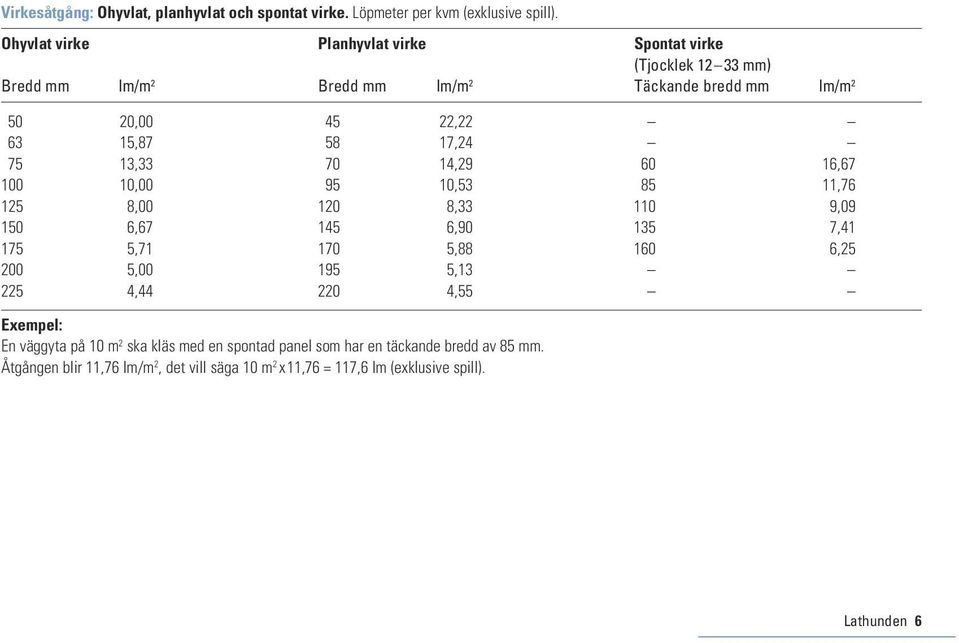

6 Virkesåtgång: Ohyvlt, plnhyvlt och spontt virke. Löpmeter per kvm (exklusive spill). Ohyvlt virke Plnhyvlt virke Spontt virke (Tjocklek mm) Bredd mm lm/m 2 Bredd mm lm/m 2 Täcknde redd mm lm/m , , , , , , , , , , , , , , , , , , , , , , ,55 Exempel: En väggyt på 10 m 2 sk kläs med en spontd pnel som hr en täcknde redd v 85 mm. Åtgången lir 11,76 lm/m 2, det vill säg 10 m 2 x11,76 = 117,6 lm (exklusive spill). Lthunden 6

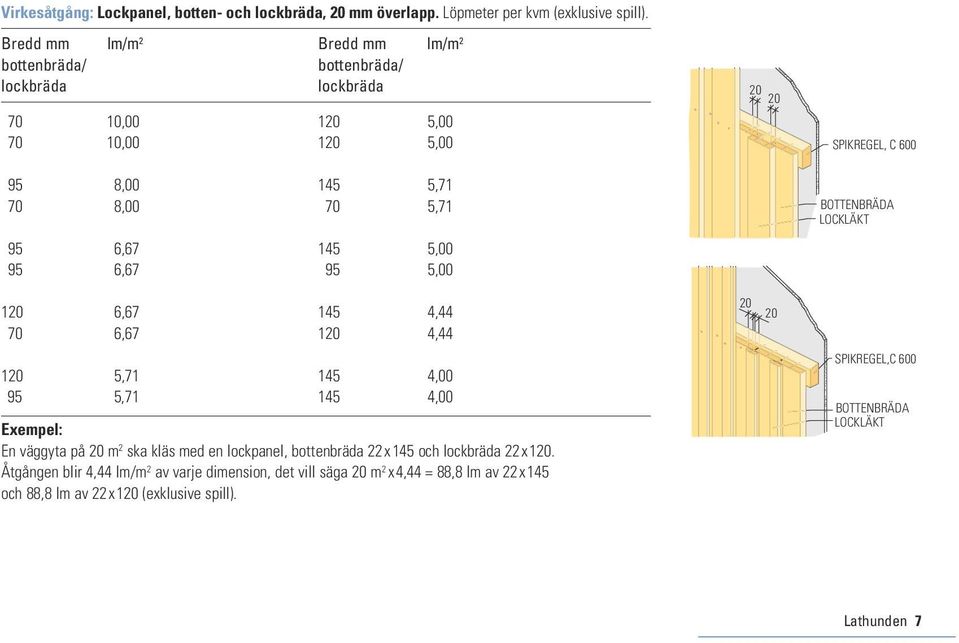

7 Virkesåtgång: Lockpnel, otten- och lockräd, 20 mm överlpp. Löpmeter per kvm (exklusive spill). Bredd mm lm/m 2 Bredd mm lm/m 2 ottenräd/ ottenräd/ lockräd lockräd , , , , , , , , , , , , , , , , , , , ,00 Exempel: En väggyt på 20 m 2 sk kläs med en lockpnel, ottenräd 22x145 och lockräd 22x120. Åtgången lir 4,44 lm/m 2 v vrje dimension, det vill säg 20 m 2 x4,44 = 88,8 lm v 22x145 och 88,8 lm v 22x120 (exklusive spill) SPIKREGEL, C 600 BOTTENBRÄDA LOCKLÄKT SPIKREGEL,C 600 BOTTENBRÄDA LOCKLÄKT Lthunden 7

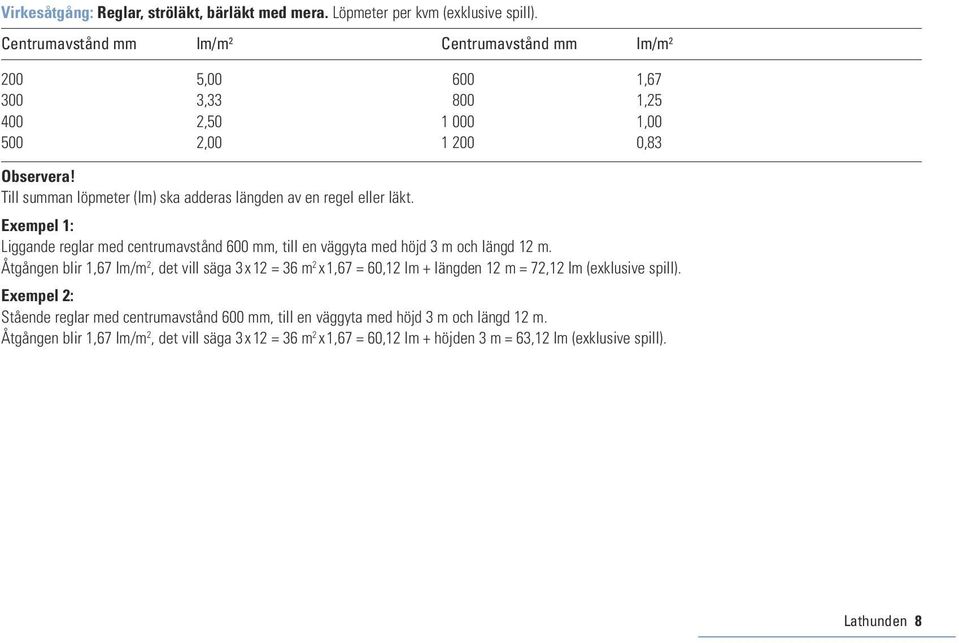

8 Virkesåtgång: Reglr, ströläkt, ärläkt med mer. Löpmeter per kvm (exklusive spill). Centrumvstånd mm lm/m 2 Centrumvstånd mm lm/m , , , , , , , ,83 Oserver! Till summn löpmeter (lm) sk dders längden v en regel eller läkt. Exempel 1: Liggnde reglr med centrumvstånd 600 mm, till en väggyt med höjd 3 m och längd 12 m. Åtgången lir 1,67 lm/m 2, det vill säg 3x12 = 36 m 2 x1,67 = 60,12 lm + längden 12 m = 72,12 lm (exklusive spill). Exempel 2: Stående reglr med centrumvstånd 600 mm, till en väggyt med höjd 3 m och längd 12 m. Åtgången lir 1,67 lm/m 2, det vill säg 3x12 = 36 m 2 x1,67 = 60,12 lm + höjden 3 m = 63,12 lm (exklusive spill). Lthunden 8

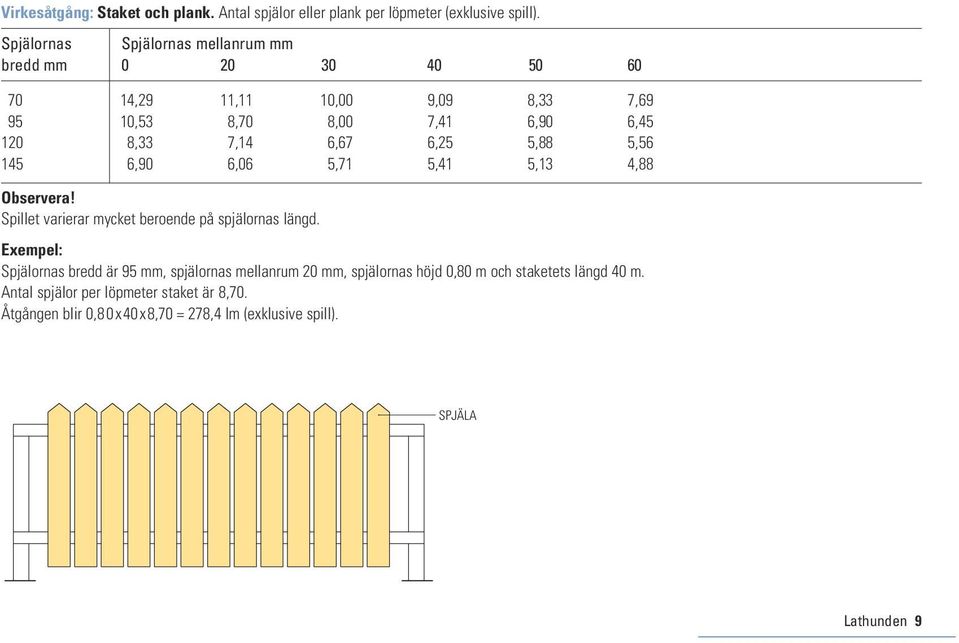

9 Virkesåtgång: Stket och plnk. Antl spjälor eller plnk per löpmeter (exklusive spill). Spjälorns Spjälorns mellnrum mm redd mm ,29 11,11 10,00 9,09 8,33 7, ,53 8,70 8,00 7,41 6,90 6, ,33 7,14 6,67 6,25 5,88 5, ,90 6,06 5,71 5,41 5,13 4,88 Oserver! Spillet vrierr mycket eroende på spjälorns längd. Exempel: Spjälorns redd är 95 mm, spjälorns mellnrum 20 mm, spjälorns höjd 0,80 m och stketets längd 40 m. Antl spjälor per löpmeter stket är 8,70. Åtgången lir 0,80x40x8,70 = 278,4 lm (exklusive spill). SPJÄLA Lthunden 9

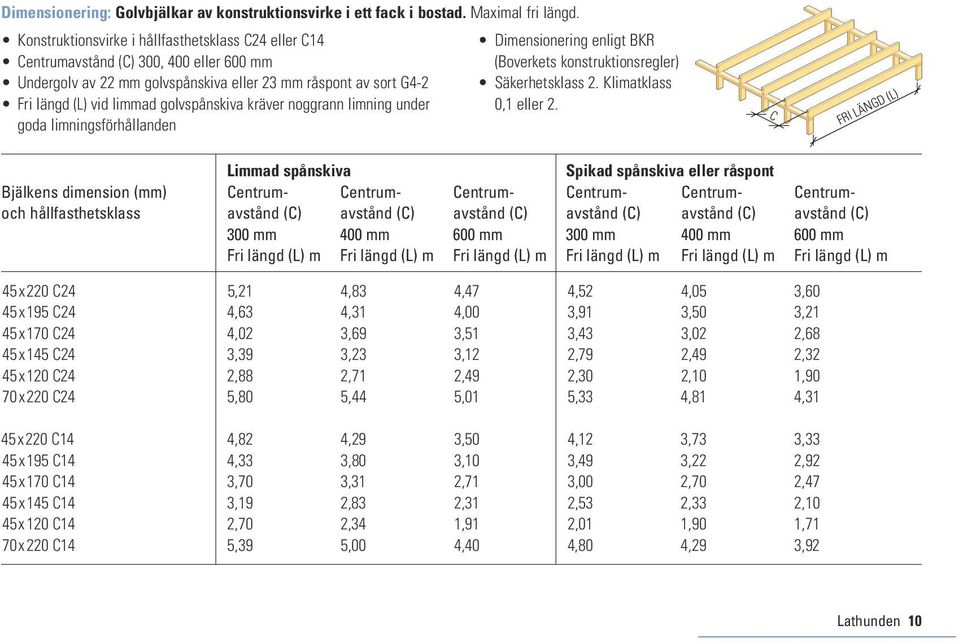

10 Dimensionering: Golvjälkr v konstruktionsvirke i ett fck i ostd. Mximl fri längd. Konstruktionsvirke i hållfsthetsklss C24 eller C14 Centrumvstånd (C) 300, 400 eller 600 mm Undergolv v 22 mm golvspånskiv eller 23 mm råspont v sort G4-2 Fri längd (L) vid limmd golvspånskiv kräver noggrnn limning under god limningsförhållnden Dimensionering enligt BKR (Boverkets konstruktionsregler) Säkerhetsklss 2. Klimtklss 0,1 eller 2. C FRI LÄNGD (L) Limmd spånskiv Spikd spånskiv eller råspont Bjälkens dimension (mm) Centrum- Centrum- Centrum- Centrum- Centrum- Centrumoch hållfsthetsklss vstånd (C) vstånd (C) vstånd (C) vstånd (C) vstånd (C) vstånd (C) 300 mm 400 mm 600 mm 300 mm 400 mm 600 mm Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m 45x220 C24 5,21 4,83 4,47 4,52 4,05 3,60 45x195 C24 4,63 4,31 4,00 3,91 3,50 3,21 45x170 C24 4,02 3,69 3,51 3,43 3,02 2,68 45x145 C24 3,39 3,23 3,12 2,79 2,49 2,32 45x120 C24 2,88 2,71 2,49 2,30 2,10 1,90 70x220 C24 5,80 5,44 5,01 5,33 4,81 4,31 45x220 C14 4,82 4,29 3,50 4,12 3,73 3,33 45x195 C14 4,33 3,80 3,10 3,49 3,22 2,92 45x170 C14 3,70 3,31 2,71 3,00 2,70 2,47 45x145 C14 3,19 2,83 2,31 2,53 2,33 2,10 45x120 C14 2,70 2,34 1,91 2,01 1,90 1,71 70x220 C14 5,39 5,00 4,40 4,80 4,29 3,92 Lthunden 10

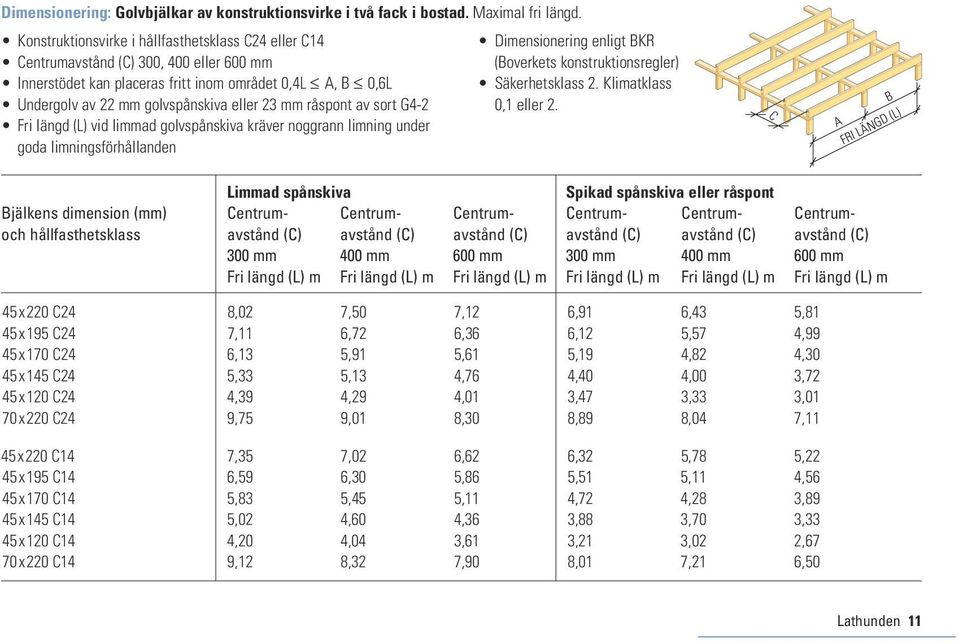

11 Dimensionering: Golvjälkr v konstruktionsvirke i två fck i ostd. Mximl fri längd. Konstruktionsvirke i hållfsthetsklss C24 eller C14 Centrumvstånd (C) 300, 400 eller 600 mm Innerstödet kn plcers fritt inom området 0,4L A, B 0,6L Undergolv v 22 mm golvspånskiv eller 23 mm råspont v sort G4-2 Fri längd (L) vid limmd golvspånskiv kräver noggrnn limning under god limningsförhållnden Dimensionering enligt BKR (Boverkets konstruktionsregler) Säkerhetsklss 2. Klimtklss 0,1 eller 2. C A B FRI LÄNGD (L) Limmd spånskiv Spikd spånskiv eller råspont Bjälkens dimension (mm) Centrum- Centrum- Centrum- Centrum- Centrum- Centrumoch hållfsthetsklss vstånd (C) vstånd (C) vstånd (C) vstånd (C) vstånd (C) vstånd (C) 300 mm 400 mm 600 mm 300 mm 400 mm 600 mm Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m 45x220 C24 8,02 7,50 7,12 6,91 6,43 5,81 45x195 C24 7,11 6,72 6,36 6,12 5,57 4,99 45x170 C24 6,13 5,91 5,61 5,19 4,82 4,30 45x145 C24 5,33 5,13 4,76 4,40 4,00 3,72 45x120 C24 4,39 4,29 4,01 3,47 3,33 3,01 70x220 C24 9,75 9,01 8,30 8,89 8,04 7,11 45x220 C14 7,35 7,02 6,62 6,32 5,78 5,22 45x195 C14 6,59 6,30 5,86 5,51 5,11 4,56 45x170 C14 5,83 5,45 5,11 4,72 4,28 3,89 45x145 C14 5,02 4,60 4,36 3,88 3,70 3,33 45x120 C14 4,20 4,04 3,61 3,21 3,02 2,67 70x220 C14 9,12 8,32 7,90 8,01 7,21 6,50 Lthunden 11

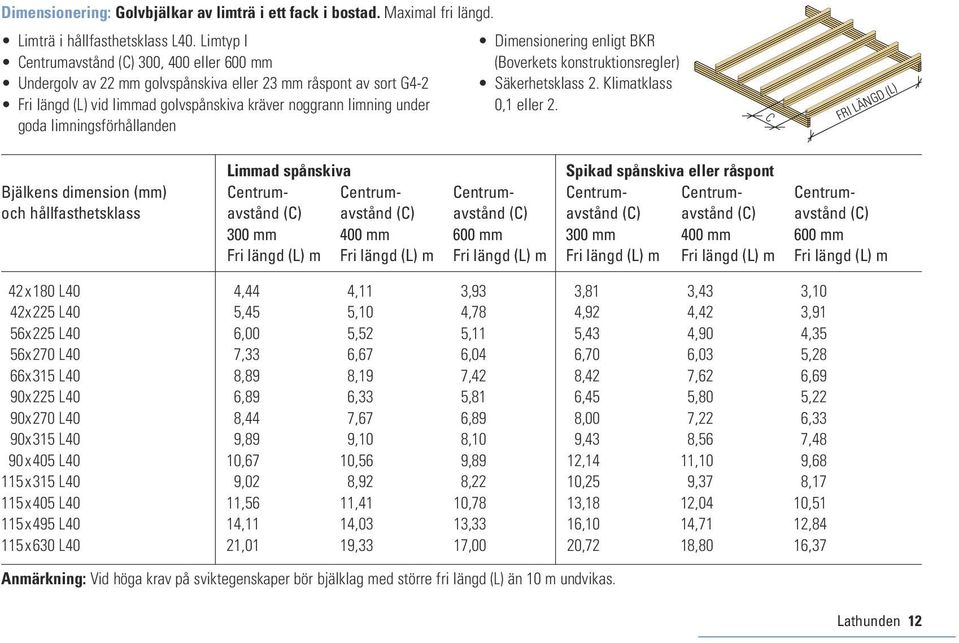

12 Dimensionering: Golvjälkr v limträ i ett fck i ostd. Mximl fri längd. Limträ i hållfsthetsklss L40. Limtyp I Centrumvstånd (C) 300, 400 eller 600 mm Undergolv v 22 mm golvspånskiv eller 23 mm råspont v sort G4-2 Fri längd (L) vid limmd golvspånskiv kräver noggrnn limning under god limningsförhållnden Dimensionering enligt BKR (Boverkets konstruktionsregler) Säkerhetsklss 2. Klimtklss 0,1 eller 2. C FRI LÄNGD (L) Limmd spånskiv Spikd spånskiv eller råspont Bjälkens dimension (mm) Centrum- Centrum- Centrum- Centrum- Centrum- Centrumoch hållfsthetsklss vstånd (C) vstånd (C) vstånd (C) vstånd (C) vstånd (C) vstånd (C) 300 mm 400 mm 600 mm 300 mm 400 mm 600 mm Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m 42x180 L40 4,44 4,11 3,93 3,81 3,43 3,10 42x225 L40 5,45 5,10 4,78 4,92 4,42 3,91 56x225 L40 6,00 5,52 5,11 5,43 4,90 4,35 56x270 L40 7,33 6,67 6,04 6,70 6,03 5,28 66x315 L40 8,89 8,19 7,42 8,42 7,62 6,69 90x225 L40 6,89 6,33 5,81 6,45 5,80 5,22 90x270 L40 8,44 7,67 6,89 8,00 7,22 6,33 90x315 L40 9,89 9,10 8,10 9,43 8,56 7,48 90x405 L40 10,67 10,56 9,89 12,14 11,10 9,68 115x315 L40 9,02 8,92 8,22 10,25 9,37 8,17 115x405 L40 11,56 11,41 10,78 13,18 12,04 10,51 115x495 L40 14,11 14,03 13,33 16,10 14,71 12,84 115x630 L40 21,01 19,33 17,00 20,72 18,80 16,37 Anmärkning: Vid hög krv på sviktegenskper ör jälklg med större fri längd (L) än 10 m undviks. Lthunden 12

13 Dimensionering: Golvjälkr v limträ i två fck i ostd. Mximl fri längd. Limträ i hållfsthetsklss L40. Limtyp I Centrumvstånd (C) 300, 400 eller 600 mm Innerstödet kn plcers fritt inom området 0,4L A, B 0,6L Undergolv v 22 mm golvspånskiv eller 23 mm råspont v sort G4-2 Fri längd (L) vid limmd golvspånskiv kräver noggrnn limning under god limningsförhållnden Dimensionering enligt BKR (Boverkets konstruktionsregler) Säkerhetsklss 2. Klimtklss 0,1 eller 2. C A B FRI LÄNGD (L) Limmd spånskiv Spikd spånskiv eller råspont Bjälkens dimension (mm) Centrum- Centrum- Centrum- Centrum- Centrum- Centrumoch hållfsthetsklss vstånd (C) vstånd (C) vstånd (C) vstånd (C) vstånd (C) vstånd (C) 300 mm 400 mm 600 mm 300 mm 400 mm 600 mm Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m Fri längd (L) m 42x180 L40 7,37 6,85 6,55 6,35 5,72 5,17 42x225 L40 9,18 8,52 7,97 8,20 7,31 6,52 56x225 L40 10,00 9,20 8,52 9,05 8,17 7,25 56x270 L40 12,22 11,22 10,02 11,17 10,05 8,80 66x315 L40 14,82 13,65 12,32 14,03 12,70 11,15 90x225 L40 11,48 10,55 9,68 10,75 9,67 8,70 90x270 L40 14,05 12,78 11,48 13,33 12,03 10,55 90x315 L40 16,48 15,17 13,50 15,72 14,27 12,47 90x405 L40 17,78 17,60 16,48 20,24 18,50 16,14 115x315 L40 15,03 14,87 13,70 17,08 15,61 13,62 115x405 L40 19,27 19,02 17,97 21,96 20,07 17,51 115x495 L40 23,52 23,38 22,22 26,83 24,52 21,40 115x630 L40 35,02 32,22 28,33 34,53 31,33 27,28 Anmärkning: Vid hög krv på sviktegenskper ör jälklg med större fri spännvidd (A, B) än 10 m undviks. Lthunden 13

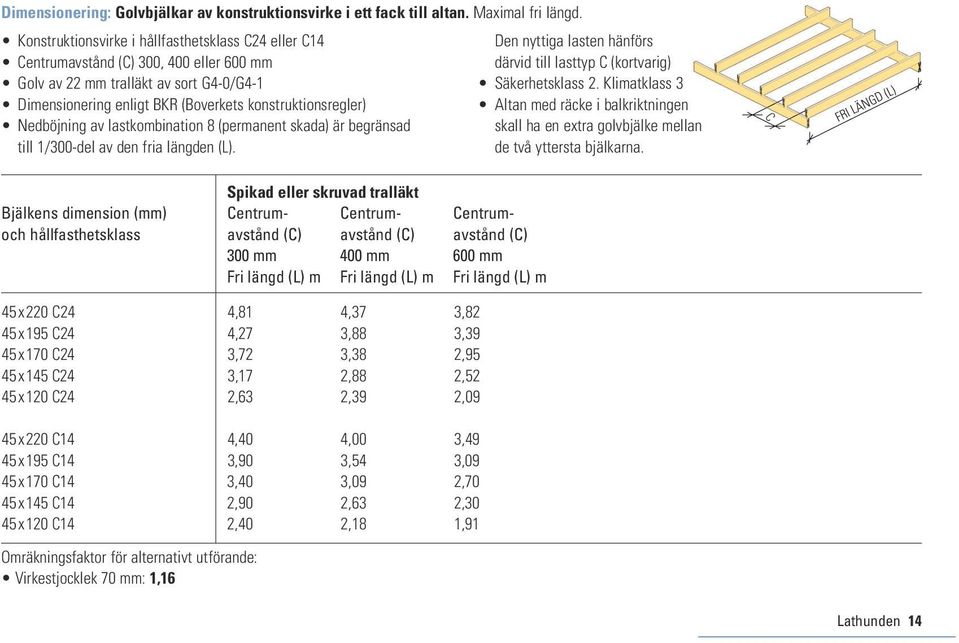

14 Dimensionering: Golvjälkr v konstruktionsvirke i ett fck till ltn. Mximl fri längd. Konstruktionsvirke i hållfsthetsklss C24 eller C14 Centrumvstånd (C) 300, 400 eller 600 mm Golv v 22 mm trlläkt v sort G4-0/G4-1 Dimensionering enligt BKR (Boverkets konstruktionsregler) Nedöjning v lstkomintion 8 (permnent skd) är egränsd till 1/300-del v den fri längden (L). Den nyttig lsten hänförs därvid till lsttyp C (kortvrig) Säkerhetsklss 2. Klimtklss 3 Altn med räcke i lkriktningen skll h en extr golvjälke melln de två ytterst jälkrn. C FRI LÄNGD (L) Spikd eller skruvd trlläkt Bjälkens dimension (mm) Centrum- Centrum- Centrumoch hållfsthetsklss vstånd (C) vstånd (C) vstånd (C) 300 mm 400 mm 600 mm Fri längd (L) m Fri längd (L) m Fri längd (L) m 45x220 C24 4,81 4,37 3,82 45x195 C24 4,27 3,88 3,39 45x170 C24 3,72 3,38 2,95 45x145 C24 3,17 2,88 2,52 45x120 C24 2,63 2,39 2,09 45x220 C14 4,40 4,00 3,49 45x195 C14 3,90 3,54 3,09 45x170 C14 3,40 3,09 2,70 45x145 C14 2,90 2,63 2,30 45x120 C14 2,40 2,18 1,91 Omräkningsfktor för lterntivt utförnde: Virkestjocklek 70 mm: 1,16 Lthunden 14

15 Dimensionering: Golvjälkr v konstruktionsvirke i två fck till ltn. Mximl fri längd. Konstruktionsvirke i hållfsthetsklss C24 eller C14 Centrumvstånd (C) 300, 400 eller 600 mm Innerstödet kn plcers fritt inom området 0,4L A, B 0,6L Golv v 22 mm trlläkt v sort G4-0/G4-1 Dimensionering enligt BKR (Boverkets konstruktionsregler) Nedöjning v lstkomintion 8 (permnent skd) är egränsd till 1/300-del v den fri spänn vidden (A, B). Den nyttig lsten hänförs därvid till lsttyp C (kortvrig) Säkerhetsklss 2. Klimtklss 3 Altn med räcke i lkriktningen skll h en extr golvjälke melln de två ytterst jälkrn. C A B FRI LÄNGD (L) Spikd eller skruvd trlläkt Bjälkens dimension (mm) Centrum- Centrum- Centrumoch hållfsthetsklss vstånd (C) vstånd (C) vstånd (C) 300 mm 400 mm 600 mm Fri längd (L) m Fri längd (L) m Fri längd (L) m 45x220 C24 8,64 7,85 6,86 45x195 C24 7,66 6,96 6,08 45x170 C24 6,68 6,07 5,30 45x145 C24 5,70 5,18 4,52 45x120 C24 4,72 4,29 3,75 45x220 C14 7,90 7,17 6,27 45x195 C14 7,00 6,36 5,56 45x170 C14 6,10 5,54 4,84 45x145 C14 5,21 4,73 4,13 45x120 C14 4,31 3,92 3,42 Omräkningsfktor för lterntivt utförnde: Virkestjocklek 70 mm: 1,16 Lthunden 15

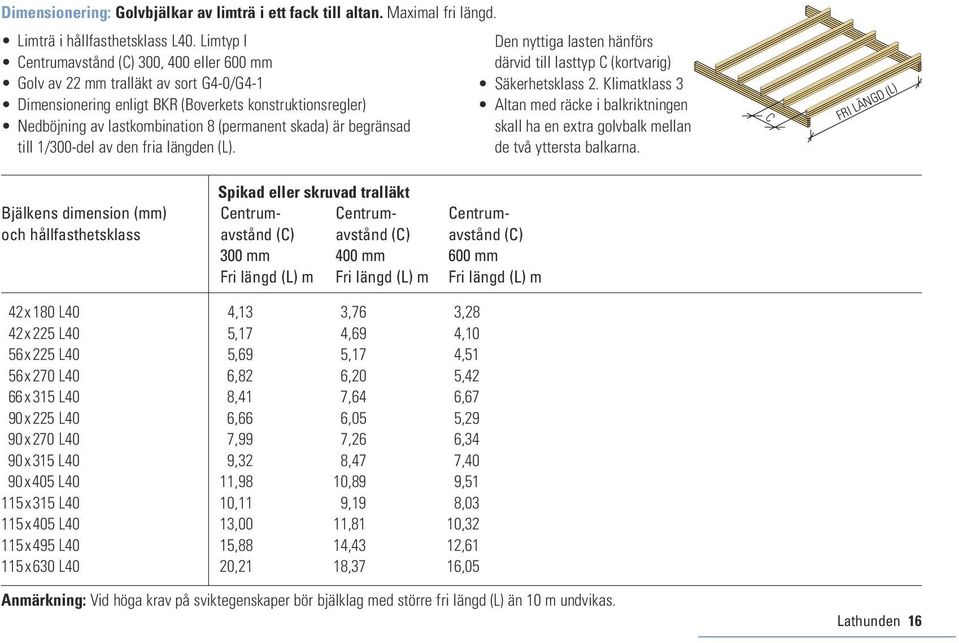

16 Dimensionering: Golvjälkr v limträ i ett fck till ltn. Mximl fri längd. Limträ i hållfsthetsklss L40. Limtyp I Centrumvstånd (C) 300, 400 eller 600 mm Golv v 22 mm trlläkt v sort G4-0/G4-1 Dimensionering enligt BKR (Boverkets konstruktionsregler) Nedöjning v lstkomintion 8 (permnent skd) är egränsd till 1/300-del v den fri längden (L). Den nyttig lsten hänförs därvid till lsttyp C (kortvrig) Säkerhetsklss 2. Klimtklss 3 Altn med räcke i lkriktningen skll h en extr golvlk melln de två ytterst lkrn. C FRI LÄNGD (L) Spikd eller skruvd trlläkt Bjälkens dimension (mm) Centrum- Centrum- Centrumoch hållfsthetsklss vstånd (C) vstånd (C) vstånd (C) 300 mm 400 mm 600 mm Fri längd (L) m Fri längd (L) m Fri längd (L) m 42x180 L40 4,13 3,76 3,28 42x225 L40 5,17 4,69 4,10 56x225 L40 5,69 5,17 4,51 56x270 L40 6,82 6,20 5,42 66x315 L40 8,41 7,64 6,67 90x225 L40 6,66 6,05 5,29 90x270 L40 7,99 7,26 6,34 90x315 L40 9,32 8,47 7,40 90x405 L40 11,98 10,89 9,51 115x315 L40 10,11 9,19 8,03 115x405 L40 13,00 11,81 10,32 115x495 L40 15,88 14,43 12,61 115x630 L40 20,21 18,37 16,05 Anmärkning: Vid hög krv på sviktegenskper ör jälklg med större fri längd (L) än 10 m undviks. Lthunden 16

17 Dimensionering: Golvjälkr v limträ i två fck till ltn. Mximl fri längd. Limträ i hållfsthetsklss L40. Limtyp I Centrumvstånd (C) 300, 400 eller 600 mm Innerstödet kn plcers fritt inom området 0,4L A, B 0,6L Golv v 22 mm trlläkt v sort G4-0/G4-1 Dimensionering enligt BKR (Boverkets konstruktionsregler) Nedöjning v lstkomintion 8 (permnent skd) är egränsd till 1/300-del v den fri spännvidden (A, B). Den nyttig lsten hänförs därvid till lsttyp C (kortvrig) Säkerhetsklss 2. Klimtklss 3 Altn med räcke i lkriktningen skll h en extr golvlk melln de två ytterst lkrn. C A B FRI LÄNGD (L) Spikd eller skruvd trlläkt Bjälkens dimension (mm) Centrum- Centrum- Centrumoch hållfsthetsklss vstånd (C) vstånd (C) vstånd (C) 300 mm 400 mm 600 mm Fri längd (L) m Fri längd (L) m Fri längd (L) m 42x180 L40 7,42 6,74 5,89 42x225 L40 9,28 8,43 7,36 56x225 L40 10,21 9,28 8,10 56x270 L40 12,25 11,13 9,72 66x315 L40 15,09 13,71 11,98 90x225 L40 11,96 10,86 9,49 90x270 L40 14,34 13,03 11,39 90x315 L40 16,73 15,20 13,28 90x405 L40 21,51 19,54 17,07 115x315 L40 18,16 16,50 14,41 115x405 L40 23,34 21,20 18,53 115x495 L40 28,52 25,91 22,64 115x630 L40 36,28 32,97 28,81 Anmärkning: Vid hög krv på sviktegenskper ör jälklg med större fri spännvidd (A, B) än 10 m undviks. Lthunden 17

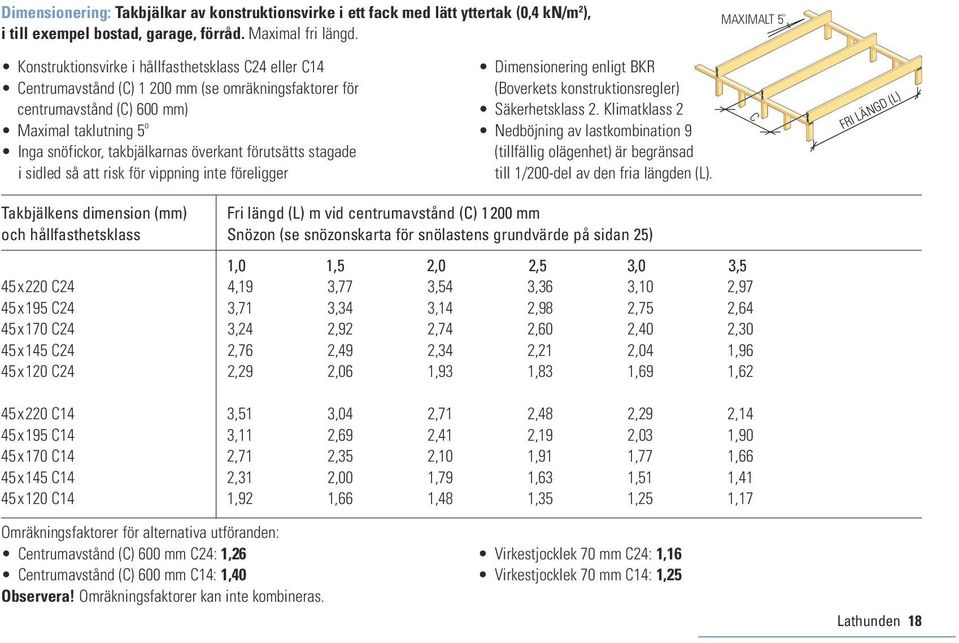

18 Dimensionering: Tkjälkr v konstruktionsvirke i ett fck med lätt yttertk (0,4 kn/m 2 ), i till exempel ostd, grge, förråd. Mximl fri längd. MAXIMALT 5 O Konstruktionsvirke i hållfsthetsklss C24 eller C14 Centrumvstånd (C) mm (se omräkningsfktorer för centrumvstånd (C) 600 mm) Mximl tklutning 5 o Ing snöfickor, tkjälkrns överknt förutsätts stgde i sidled så tt risk för vippning inte föreligger Dimensionering enligt BKR (Boverkets konstruktionsregler) Säkerhetsklss 2. Klimtklss 2 Nedöjning v lstkomintion 9 (tillfällig olägenhet) är egränsd till 1/200-del v den fri längden (L). C FRI LÄNGD (L) Tkjälkens dimension (mm) Fri längd (L) m vid centrumvstånd (C) 1200 mm och hållfsthetsklss Snözon (se snözonskrt för snölstens grundvärde på sidn 25) 1,0 1,5 2,0 2,5 3,0 3,5 45x220 C24 4,19 3,77 3,54 3,36 3,10 2,97 45x195 C24 3,71 3,34 3,14 2,98 2,75 2,64 45x170 C24 3,24 2,92 2,74 2,60 2,40 2,30 45x145 C24 2,76 2,49 2,34 2,21 2,04 1,96 45x120 C24 2,29 2,06 1,93 1,83 1,69 1,62 45x220 C14 3,51 3,04 2,71 2,48 2,29 2,14 45x195 C14 3,11 2,69 2,41 2,19 2,03 1,90 45x170 C14 2,71 2,35 2,10 1,91 1,77 1,66 45x145 C14 2,31 2,00 1,79 1,63 1,51 1,41 45x120 C14 1,92 1,66 1,48 1,35 1,25 1,17 Omräkningsfktorer för lterntiv utförnden: Centrumvstånd (C) 600 mm C24: 1,26 Centrumvstånd (C) 600 mm C14: 1,40 Oserver! Omräkningsfktorer kn inte kominers. Virkestjocklek 70 mm C24: 1,16 Virkestjocklek 70 mm C14: 1,25 Lthunden 18

19 Dimensionering: Tkjälkr v konstruktionsvirke i två fck med lätt yttertk (0,4 kn/m 2 ), i till exempel ostd, grge, förråd. Mximl fri längd. MAXIMALT 5 O Konstruktionsvirke i hållfsthetsklss C24 eller C14 Centrumvstånd (C) 1200 mm (se omräkningsfktorer för centrumvstånd (C) 600 mm) Innerstödet kn plcers fritt inom området 0,4L A, B 0,6L Mximl tklutning 5 o Ing snöfickor, tkjälkrns överknt förutsätts stgde i sidled så tt risk för vippning inte föreligger Dimensionering enligt BKR (Boverkets konstruktionsregler) Säkerhetsklss 2. Klimtklss 2 Nedöjning v lstkomintion 9 (tillfällig olägenhet) är egränsd till 1/200-del v den fri spännvidden (A, B). C A B FRI LÄNGD (L) Tkjälkens dimension (mm) Fri längd (L) m vid centrumvstånd (C) 1200 mm och hållfsthetsklss Snözon (se snözonskrt för snölstens grundvärde på sidn 25) 1,0 1,5 2,0 2,5 3,0 3,5 45x220 C24 8,56 7,72 7,24 6,87 6,34 6,08 45x195 C24 7,59 6,84 6,42 6,09 5,62 5,39 45x170 C24 6,62 5,96 5,60 5,31 4,90 4,70 45x145 C24 5,65 5,09 4,78 4,53 4,18 4,01 45x120 C24 4,67 4,21 3,95 3,75 3,46 3,32 45x220 C14 7,27 6,28 5,61 5,12 4,74 4,43 45x195 C14 6,44 5,57 4,98 4,54 4,20 3,93 45x170 C14 5,62 4,86 4,34 3,96 3,66 3,42 45x145 C14 4,79 4,14 3,70 3,38 3,12 2,92 45x120 C14 3,96 3,43 3,06 2,79 2,59 2,42 Omräkningsfktorer för lterntiv utförnden: Centrumvstånd (C) 600 mm C24: 1,26 Centrumvstånd (C) 600 mm C14: 1,40 Oserver! Omräkningsfktorer kn inte kominers. Virkestjocklek 70 mm C24: 1,16 Virkestjocklek 70 mm C14: 1,25 Lthunden 19

20 Dimensionering: Tklkr v limträ i ett fck med lätt yttertk (0,4 kn/m 2 ), i till exempel ostd, grge, förråd. Mximl fri längd. MAXIMALT 5 O Limträ i hållfsthetsklss L40. Limtyp I Centrumvstånd (C) mm (se omräkningsfktorer för centrumvstånd (C) 600 mm) Mximl tklutning 5 o Ing snöfickor, lkrns överknt förutsätts stgde i sidled så tt risk för vippning inte föreligger Dimensionering enligt BKR (Boverkets konstruktionsregler) Säkerhetsklss 2. Klimtklss 2 Nedöjning v lstkomintion 9 (tillfällig olägenhet) är egränsd till 1/200-del v den fri längden (L). C FRI LÄNGD (L) Tklkens dimension (mm) Fri längd (L) m vid centrumvstånd (C) mm och hållfsthetsklss Snözon (se snözonskrt för snölstens grundvärde på sidn 25) 1,0 1,5 2,0 2,5 3,0 3,5 42x180 L40 3,60 3,24 3,04 2,88 2,66 2,55 42x225 L40 4,49 4,05 3,80 3,60 3,33 3,19 56x225 L40 4,95 4,46 4,18 3,97 3,66 3,51 56x270 L40 5,93 5,35 5,02 4,76 4,39 4,21 66x315 L40 7,31 6,59 6,18 5,86 5,41 5,19 90x225 L40 5,79 5,22 4,90 4,65 4,29 4,11 90x270 L40 6,95 6,26 5,88 5,57 5,14 4,93 90x315 L40 8,11 7,30 6,86 6,50 6,00 5,76 90x405 L40 10,42 9,39 8,81 8,36 7,71 7,40 115x315 L40 8,80 7,93 7,44 7,06 6,51 6,25 115x405 L40 11,31 10,19 9,56 9,07 8,37 8,03 115x495 L40 13,82 12,45 11,69 11,08 10,22 9,81 115x630 L40 17,58 15,84 14,87 14,10 13,01 12,48 Omräkningsfktor för lterntivt utförnde: Centrumvstånd (C) 600 mm: 1,26 Lthunden 20

21 Dimensionering: Tklkr v limträ i två fck med lätt yttertk (0,4 kn/m 2 ), i till exempel ostd, grge, förråd. Mximl fri längd. MAXIMALT 5 O Limträ i hållfsthetsklss L40. Limtyp I Centrumvstånd (C) mm (se omräkningsfktorer för centrumvstånd (C) 600 mm) Innerstödet kn plcers fritt inom området 0,4L A, B 0,6L Mximl tklutning 5 o Ing snöfickor, lkrns överknt förutsätts stgde i sidled så tt risk för vippning inte föreligger Dimensionering enligt BKR (Boverkets konstruktionsregler) Säkerhetsklss 2. Klimtklss 2 Nedöjning v lstkomintion 9 (tillfällig olägenhet) är egränsd till 1/200-del v den fri spännvidden (A, B). C A B FRI LÄNGD (L) Tklkens dimension (mm) Fri längd (L) m vid centrumvstånd (C) mm och hållfsthetsklss Snözon (se snözonskrt för snölstens grundvärde på sidn 25) 1,0 1,5 2,0 2,5 3,0 3,5 42x180 L40 7,35 6,63 6,22 5,90 5,44 5,22 42x225 L40 9,19 8,28 7,77 7,37 6,80 6,53 56x225 L40 10,11 9,11 8,56 8,11 7,49 7,18 56x270 L40 12,13 10,93 10,26 9,73 8,98 8,62 66x315 L40 14,95 13,47 12,65 11,99 11,06 10,62 90x225 L40 11,85 10,67 10,02 9,50 8,77 8,41 90x270 L40 14,21 12,81 12,02 11,40 10,52 10,09 90x315 L40 16,58 14,94 14,02 13,30 12,27 11,77 90x405 L40 21,31 19,20 18,02 17,09 15,77 15,13 115x315 L40 17,99 16,21 15,22 14,43 13,31 12,77 115x405 L40 23,12 20,83 19,56 18,55 17,11 16,42 115x495 L40 28,25 25,46 23,90 22,66 20,91 20,06 115x630 L40 35,95 32,39 30,41 28,84 26,61 25,53 Omräkningsfktor för lterntivt utförnde: Centrumvstånd (C) 600 mm: 1,26 Lthunden 21

22 Dimensionering: W-tkstol, tklutning 1:4 (14 o ), tungt yttertk (0,6 kn/m 2 ). 14 O Erforderlig tvärsnittsredd (mm) i över-/underrm Virkestjocklek 45 mm Konstruktionsvirke i hållfsthetsklss C24 Centrumvstånd mm Bärnde yttervägg plcers där under- och överrm möts. Eventuell excentriciteter är inte ektde i tellen Eventuell killösningr för högre isoleringskrv, kräver ndr eräkningr SPÄNNVIDD Snözon* Spännvidd (m) ,0 120/ / / / / / / /220 1,5 120/ / / / / /195 2,0 145/ / / / / /220 2,5 145/ / / / /220 3,0 145/ / / /195 3,5 145/ / /195 *(se snözonskrt för snölstens grundvärde på sidn 25) Lthunden 22

23 Dimensionering: W-tkstol, tklutning 1:2 (27 o ), tungt yttertk (0,6 kn/m 2 ). 27 O Erforderlig tvärsnittsredd (mm) i över-/underrm Virkestjocklek 45 mm Konstruktionsvirke i hållfsthetsklss C24 Centrumvstånd mm Bärnde yttervägg plcers där under- och överrm möts. Eventuell excentriciteter är inte ektde i tellen Eventuell killösningr för högre isoleringskrv, kräver ndr eräkningr SPÄNNVIDD Snözon* Spännvidd (m) ,0 120/ / / / / / / /170 1,5 120/ / / / / / / /170 2,0 145/ / / / / / / /195 2,5 145/ / / / / / /195 3,0 145/ / / / / / /195 3,5 170/ / / /195 *(se snözonskrt för snölstens grundvärde på sidn 25) Lthunden 23

24 Dimensionering: Rmverkstkstol, tklutning 1:1 (45 o ), tungt yttertk (0,6 kn/m 2 ). Erforderlig tvärsnittsredd (mm) i över-/underrm Virkestjocklek 45 mm Konstruktionsvirke i hållfsthetsklss C24 Centrumvstånd mm Om utrymmet sk nvänds som ostd lägger mn melln tkstolrn golvjälkr med centrumvstånd mm och smm tvärmått som underrmen För tt klr sviktkrvet ör golvjälkr och underrmr förnkrs Snözon* Spännvidd (m) ,0 145/ / /220 1,5 145/ / /220 2,0 145/ / /220 2,5 145/ / /220 3,0 145/ / /220 3,5 145/ / /220 *(se snözonskrt för snölstens grundvärde på sidn 25) För tt klr sviktkrvet nvänds vnligen 45x220 mm i underrmen Tellern förutsätter en ärnde innervägg 300 mm från mitten v rmverks - tkstolen O BÄRANDE INNERVÄGG +300 FRÅN MITTEN SPÄNNVIDD Lthunden 24

25 Dimensionering: Snölstens grundvärde enligt BKR (Boverkets konstruktionsregler). Zoner för snölst på mrk, S 0 som med en snnolikhet v 0,98 inte överskrids under ett år. Lsten är serd på snödjupsmätningr för 148 stycken meteorologisk sttioner kominerde med tre olik, geogrfiskt relterde, densitetsvärden vid tiden för mximlt snödjup. Vid osäkerhet eträffnde snölst tg kontkt med kommunens yggndsnämnd eller motsvrnde. För mer informtion se BKR (Boverkets konstruktionsregler). 5,5 4,5 5,5 3,5 4,5 3,5 4,5 2,5 3,5 3,5 2,5 2,5 Östersund 3,5 3,5 3,5 3,5 3,0 3,5 4,5 3,5 3,5 3,5 3,0 Gävle Flun 2,5 3,0 2,5 Uppsl 3,0 2,0 Krlstd Västerås 1,5 2,0 Stockholm Örero 2,0 2,5 Nyköping 1,5 2,0 2,0 Linköping 2,5 Visy 2,5 Göteorg Jönköping 2,5 2,0 2,5 Växjö 1,5 Hlmstd 3,0 2,0 2,0 Klmr Mlmö 1,0 1,5 Krlskron 3,0 Härnösnd Umeå Luleå Lthunden 25

26 Virkeskvliteter: Ungefärlig reltioner melln de olik sortern/kvlitetsklssern. Grön oken (1960) O/S Kvint Utskott Vrk I II III IV V VI VII Blå oken (1994) A B C D A1 A2 A3 A4 SS-EN (2000) 4-sidig sortering G4-0 G4-1 G4-2 G4-3 G4-4 2-sidig sortering G2-0 G2-1 G2-2 G2-3 G4-4 Lthunden 26

27 Virkeskvliteter: Vnlig trävror med lämplig sorter och träslg. Typ v trävr Sort Träslg Dimensionshyvlt virke t.ex. reglr, jälkr m.m. G4-2 G4-3 Furu och grn Konstruktionsvirke G4-0 G4-2 Furu och grn Råspontt virke G4-2 G4-3 Furu och grn Formvirke G4-3 Furu och grn Emllgevirke G4-3 Furu och grn Ytterpneler, vindskivor G4-0 G4-1 Grn Innerpneler G4-0 G4-2 Furu och grn Plnhyvlt virke för invändig snickerier G4-0 G4-1 Furu Golvträ G4-0 G4-2 Furu och grn Lister G4-0 G4-1 Furu Stket och plnk G4-0 G4-2 Grn, eventuellt impregnerd furu Lthunden 27

28 Fuktkvotsklsser: Fuktkvotsklsser för virke 25 mm enligt svensk stndrd (SS232740). Fuktkvotsklss Fuktkvot Exempel på nvändning 8 6 9,5% Brädgolv Möler Inredningr % Innerpneler Limträ Innertrppor Fönster och dörrr % Ytterpneler Konstruktionsvirke Övrigt yggvirke Impregnert virke S 24% Virke som sk färdigtorks hos köpren Stndrden är i först hnd vsedd tt nvänds vid leverns till slut förrukren, till exempel husyggre och möeltillverkre. Lthunden 28

29 Träskydd: Träskyddsklsser Träskyddsklss Användningsområde Märkning NTR/M Trä i hvsvtten Bryggor NTR M NTR A NTR AB NTR M NTR A NTR AB Pålr Märkning på ändträ: lå Andr träkonstruktioner i hvsvtten NTR/A Trä i kontkt med mrk eller sötvtten Stolpr Stängselstolpr Bror NTR M NTR A NTR AB NTR B NTR M NTR A NTR AB NTR B Trädgårdstimmer Märkning på ändträ: vit Utvändig trppor Blkonger Trlläkt direkt på mrk Sötvttensnläggningr (ryggor m.m.) Syllr på grundmur Lthunden 29

30 Träskydd: Träskyddsklsser Träskyddsklss Användningsområde Märkning NTR/AB Trä ovn mrk Stket och plnk NTR M NTR A NTR AB NTR B Spljéer och pergolor NTR M NTR A NTR AB NTR B Fsdvirke Märkning på ändträ: gul Vindskivor och vtträder Tkläkt Trlläkt ovn mrk Lekpltsutrustning och motionsredskp NTR/B NTR A Trä ovn mrk, NTR färdig AB snickerier NTR B NTR A NTR AB NTR B Fönster och dörrr Märkning på ändträ: röd Lthunden 30

31 Virkessortiment: Vnlig träprofiler Sågt virke Hyvlt virke Fyr sågde sidor x 12 x x x x x x x x x 150 Benämns oft dimensionshyvlt virke, det vill säg virke som hyvlts för tt erhåll ett visst tvärsnittsmått. Hr utseendemässigt en lägre kvlitet än plnhyvlt virke och nvänds före trädes vis för inyggnd. Fyr hyvlde sidor x 22 x x x x x x 95 Lthunden 31

32 Virkessortiment: Vnlig träprofiler Gjutlist Gjutlist trekntlist En sågd sid Tre hyvlde sidor x Sågd Tre ohyvlde sidor x Hyvld Tre hyvlde sidor x 10 x x x x x x x 75 Lthunden 32

33 Virkessortiment: Vnlig träprofiler Plnhyvlt virke Trlläkt Hr utseendemässigt en högre kvlitet än hyvlt (dimensionshyvlt) virke och nvänds invändigt företrädesvis för synlig ytor. Fyr hyvlde sidor Fyr hyvlde sidor Två eller fyr rundde knter x x * 9 x x x x x x x x x 95 *även 120 mm redd förekommer Lthunden 33

34 Virkessortiment: Vnlig träprofiler Slätspont Råspont Slätspont förekommer med eller utn underfog. Fyr hyvlde sidor x 15 x x c (täcknde redd) 27 x x c En sågd sid Tre hyvlde sidor x 17 x x x c (täcknde redd) c Lthunden 34

35 Virkessortiment: Utvändig pnelräder Ytterpnelräd Enkelfsspont Sågd sid x 16w x 70/ 75 w 95/ 100 w 120/ 125 w 145/ 150 En sågd sid Tre hyvlde sidor x 22 x c (täcknde redd) c 22w x 45/ 50 w 70/ 75 w 95/ 100 w 120/ 125 w 145/ 150 w 170/ 175 w 195/ 200 Lthunden 35

36 Virkessortiment: Utvändig pnelräder Spontd ytterpnel En sågd sid, kominers vnligen med lockläkt. Tre hyvlde sidor x c (täcknde redd) Fjällpnel En sågd sid x c (täcknde redd) 22 x x c c Lthunden 36

37 Virkessortiment: Utvändig pnelräder Lockläkt Allmoge lockläkt En sågd sid Tre hyvlde sidor En sågd sid Tre hyvlde sidor x x 16 x x 45 Lthunden 37

38 Virkessortiment: Utvändig pnelräder Flsd spårpnel med fsde knter Spontd spårpnel med fsde knter En sågd sid Tre hyvlde sidor x 22 x c (täcknde redd) Tre hyvlde sidor x 22 x c (täcknde redd) c c Lthunden 38

39 Virkessortiment: Utvändig pnelräder Duelfsspont Tre hyvlde sidor Stockpnel* Fyr hyvlde sidor x c (täcknde redd) x c (täcknde redd) 22 x c 22 x x *ej svensk stndrd c Lthunden 39

40 Virkessortiment: Invändig pnelräder Spontd spårpnel med rk knter Fyr hyvlde sidor Spontd spårpnel med fsde knter Fyr hyvlde sidor x c (täcknde redd) x c (täcknde redd) 12 x x x c 9 x x x x c Lthunden 40

41 Virkessortiment: Invändig pnelräder Pärlspont Exempel på pnel i llmogestil Fyr hyvlde sidor Fyr hyvlde sidor x c (täcknde redd) x c (täcknde redd) 12 x x x c c Lthunden 41

42 Virkessortiment: Lister Liksidig foderlist Klckfoder Finns oft även lserd och/eller vitmåld x x 9,5 x x x x Sockellist Finns oft även lserd och/eller vitmåld x 9,5 x x Lthunden 42

43 Virkessortiment: Lister Skugglist 21 Skugglist 43 x x 21 x x 43 Skugglist 33 Hålkälslist x x 33 x x x x 69 Lthunden 43

44 Virkessortiment: Lister Foglist Hörnlist Med två rundde knter x 6 x x x 21 x x x x 43 Smyglist Rundstv x Dimeter 8 x Lthunden 44

45 Virkessortiment: Lister Trekntlist Kvrtslist x x 15 x 15 9 x 9 21 x x x x 21 Lthunden 45

46 Limträsortiment: Limträlk/Limträpelre/Comwood Limträlk L-trä Rk L-träelement i längder upp till 15 m i hållfsthetsklss L40, Limtyp I, Ren hyvlde, ej lgde ytor och oehndlde. x 42 x x x x x Andr längder och tvärsnitt leverers efter eställning. Limträpelre Limmt konstruktionsvirke Stolpr, så kllde Limmt konstruktionsvirke i längder upp till 12 m i hållfsthetsklss LK30, Limtyp I, Renhyvlde, ej lgde ytor och oehndlde. x 90 x x 115 Andr längder och tvärsnitt leverers efter eställning. Comwood Limträ med tolvkntigt tvärsnitt (ihålig stolpr) tillverks i följnde dimensioner i längder upp emot 12 m. Anmärkning, stolpen kn tillverks konisk med en vsmlning v 30 mm/m. Dimeter Lthunden 46

47 Limträsortiment: Limträpneler Stående limträytterpnel* Liggnde limträytterpnel* Bred pnelräder i stor längder tillverks v limträ i längder upp emot 12 m. Den synlig sidn är finsågd. x c (täcknde redd) c x 25 x c (täcknde redd) 25 x *ej svensk stndrd c *ej svensk stndrd Lthunden 47

48 Tell: Kuering Dimension (mm) lm/m 3 x 12 x , , ,67 19 x , , , , ,05 25 x , , , , , , ,67 38 x , , , , , ,58 50 x , , , , , , ,00 75 x , , x ,00 Exempel: löpmeter (lm) 25 x150 sk omräkns till m 3. Antl m 3 lir 2 320/266,67 ~ 8,70 m x , x ,44 Lthunden 48

49 Tell: Volymökning/volymminskning Tellen visr hur försäljningsvolymen måste öks eller kn minsks vid sänkning respektive höjning v priset om smm täckningsidrg önsks före som efter (i procent v nuvrnde försäljningsvolym). Prisförändring Täckningsidrg (TB) i procent v försäljningspriset i procent Volymförändring i procent för smm täckningsidrg Exempel: En sänkning v priset med 10 procent och ett ursprungligt TB på 30 procent kräver en volymökning med 50 procent för tt ehåll smm TB. Lthunden 49

50 Lthunden Föreningen Sveriges Skogsindustrier, 2008 Tredje utgåvn Utgivre Skogsindustriern Box Stockholm Tel: Fx: E-post: Förfttre och redktör John Fröel Redktion Mrie Åsell Medretre Olle Crling Teckningr Corneli Thelnder Foto Åke E:son Lindmn Grfisk form Pnge design AB Tryck AB Dngårds Grfisk Rättighetern till innehållet i denn folder tillkommer Föreningen Sveriges Skogsindustrier. Innehållet skydds enligt upphovsrättslgen. Missruk eivrs. Kopiering v innehållet är förjudet. Denn folder är tryckt på ett miljövänligt ppper. ISBN
