2 Hur kan vi kommunicera vid bränder, RAKEL för rökdykning? och för en hel skadeplats!

3 Vem jag är David Högberg make pappa - - brandingenjör Brandingenjör, LTH 2002, RUB 2003 Räddningstjänsten i Jönköpings kommun Räddningstjänsten i Vaggeryds kommun 2014 Nationella riktlinjer för samverkan i Rakel Infört Rakel inom räddningstjänsterna i Jönköpings län (RäddSam F) Införandeprojekt Rakel inom kommunerna i Jönköpings län Frekvent användare av Rakel

Nationella riktlinjer för samverkan i Rakel Infört Rakel inom räddningstjänsterna i

4 Att fundera på Hur har min organisation löst rökdykarkommunikation? skadeplatskommunikation? samverkanskommunikation? Varför/beslutsunderlag?

5 Dagens prat Välkommen Presentation Disposition AFS Rökdykning Samverkanskrav Historik rökdykning Mer fokus på skadeplatssamband Rakelhistorik Rakelsystemet Några andra radiosystem Sambandsbehov vid en räddningsinsats

fokus på skadeplatssamband Rakelhistorik

6 Rakel kan vara bra för rökdykning men ännu bättre för hela sambandsbehovet!

AFS AFS 2007:02 Rök- och kemdykning 18 18 En för uppgiften anpassad personlig skyddsutrustning för brandeller keminsats ska användas.

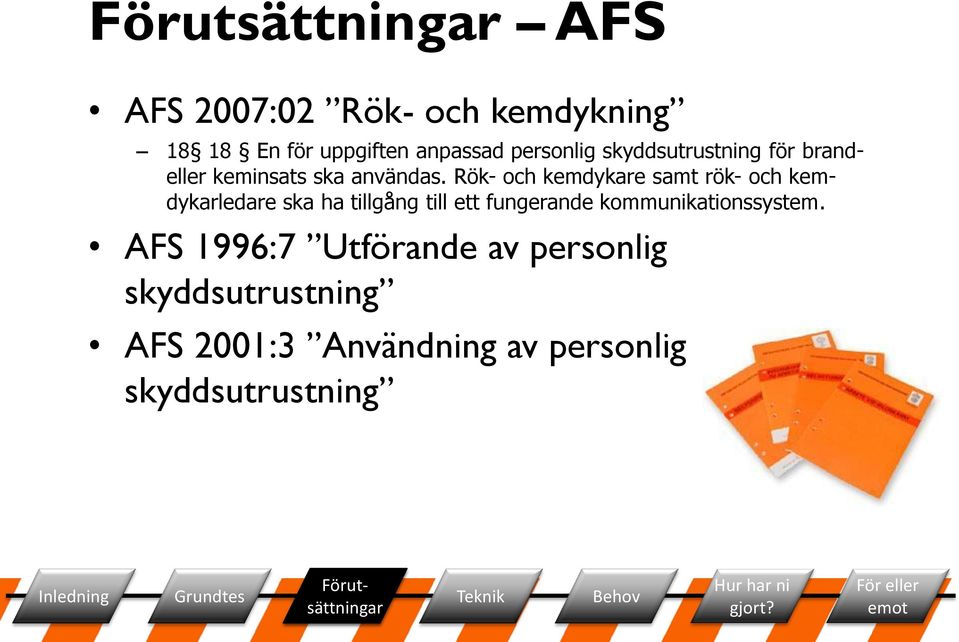

7 AFS AFS 2007:02 Rök- och kemdykning En för uppgiften anpassad personlig skyddsutrustning för brandeller keminsats ska användas. Rök- och kemdykare samt rök- och kemdykarledare ska ha tillgång till ett fungerande kommunikationssystem. AFS 1996:7 Utförande av personlig skyddsutrustning AFS 2001:3 Användning av personlig skyddsutrustning

Rök- och kemdykare samt rök- och kemdykarledare ska ha tillgång till ett fungerande

8 - samverkan Lag (2003:778) om skydd mot olyckor LSO 1 kap 6 : Kommunerna och de statliga myndigheter som ansvarar för verksamhet enligt denna lag skall samordna verksamheten samt samarbeta med varandra och med andra som berörs. 3 kap 7 : Kommunerna skall ta till vara möjligheterna att utnyttja varandras resurser för räddningstjänst. Förvaltningslag (1986:223) 6 : Varje myndighet skall lämna andra myndigheter hjälp inom ramen för den egna verksamheten.

3 kap 7 : Kommunerna skall ta till vara möjligheterna att utnyttja varandras resurser för räddningstjänst.

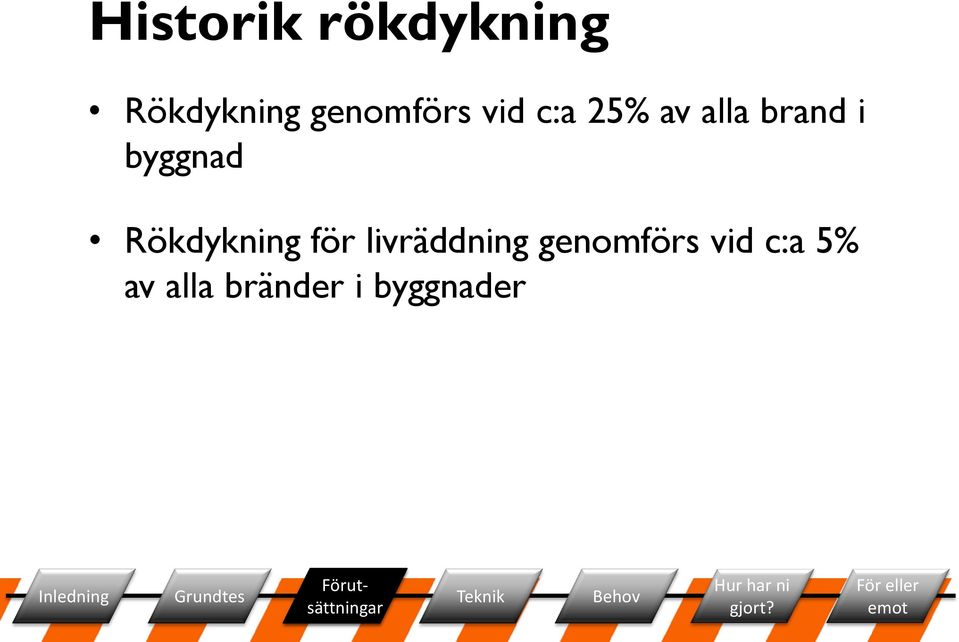

9 Historik rökdykning Rökdykning genomförs vid c:a 25% av alla brand i byggnad Rökdykning för livräddning genomförs vid c:a 5% av alla bränder i byggnader

10 Historik rökdykning

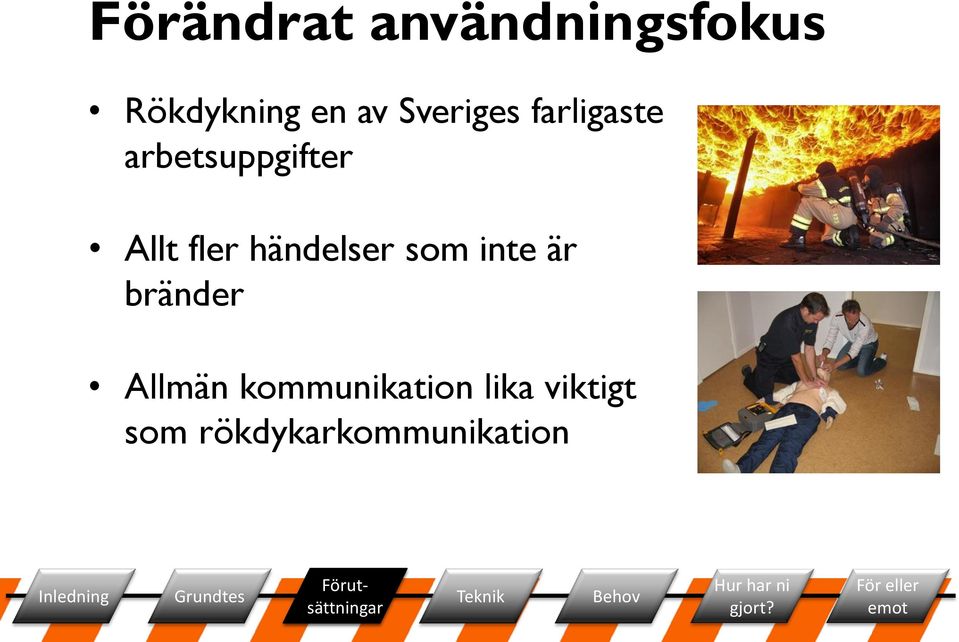

11 Förändrat användningsfokus Rökdykning en av Sveriges farligaste arbetsuppgifter Allt fler händelser som inte är bränder Allmän kommunikation lika viktigt som rökdykarkommunikation

12 Historik Rakel Göteborgskravallerna 2001 Polisen behöver nytt system (men andra får gärna vara med) Riksdagsbeslut 2003 TETRA Nätet färdigbyggt 2010

13 Rakelsystemet uppbyggnad Om nätet fallerar Krypterat luftgränssnitt (TAE2) Identifiering via ISSI + TEI + K-nummer SOS Alarms TNAserver Knyter ISSI-MSISDN SOS Alarm CoordCom Fast ansluten Okrypterat luftgränssnitt i direktläge Företagsväxel mot publika telefonnätet C:a basar i landet varav hälften A-noder RAKEL-växel

SOS Alarm CoordCom Fast ansluten Okrypterat luftgränssnitt i direktläge

14 Rakelsystemet användning Grupp- och individsamtal Talgrupper med rättighetsbegränsningar Nationella riktlinjer för samverkan i Rakel Sambandsanalyser Verktyg för att underlätta arbetet

15 Rakelsystemet användning Planerad Rutinmässig Spontan samverkan Statiska talgrupper Gruppkombinering/Länkning Enhetlig abonnentnummersättning

16 Rakelsystemet användning RAPS RtjIns Lokal/egen Analog/annat RL Befäl Brandman

17 Rakelsystemet användning Annans befäl Annans utförare Annans beslutsfattare Systemövervakare RAPS RtjIns Lokal/egen Analog/annat RL Befäl Brandman

18 Hur gör vi? Larm via Rakel samt POCSAG Totalinfo via Rakel (RAPS) Lägesrapportering via Rakel (RAPS) Skadeplatssamband via Rakel (RAPS) Utökat skadeplatssamband via Rakel (RtjIns) Visst skadeplatssamband via analog radio 80/400 MHz Rökdykarsamband via analog radio 80/400 MHz

19 Några andra system DMR DMR Digital Mobile Radio Digitalt system Motorla, Sepura, Hytera, Kenwood TDMA = Flera samtal per frekvens (tidsluckor) IDAS Icom Digital Advanced System NEXTEDGE Digitalt system (ofta ihop med analoga system) Icom- och Kenwoodutvecklat system FDMA = Ett samtal per frekvens samt en styrfrekvens SpiroCom Digitalt system TDMA (64 tidsluckor) 16 grupper, 4 simultant pratande/grupp Analoga system

ihop med analoga system) Icom- och Kenwoodutvecklat system FDMA = Ett samtal per frekvens samt en

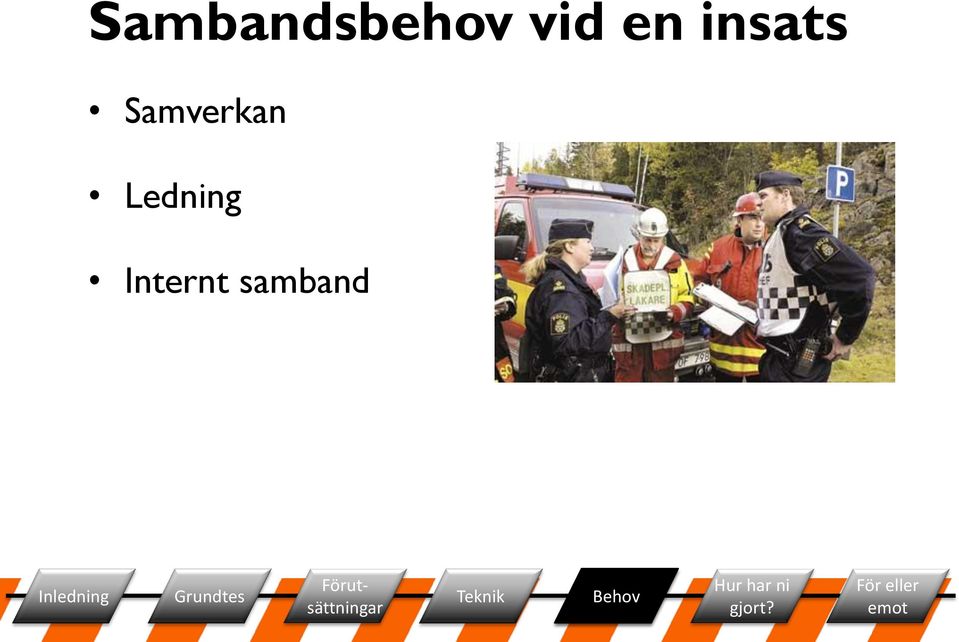

20 Sambandsbehov vid en insats Samverkan Ledning Internt samband

21 gjort (och varför)? Rökdykarsamband Skadeplatssamband Samband för samverkan

22 RAKEL nätläge (TMO) RAKEL direktläge (DMO) PMR IDAS SpiroCom Analog
