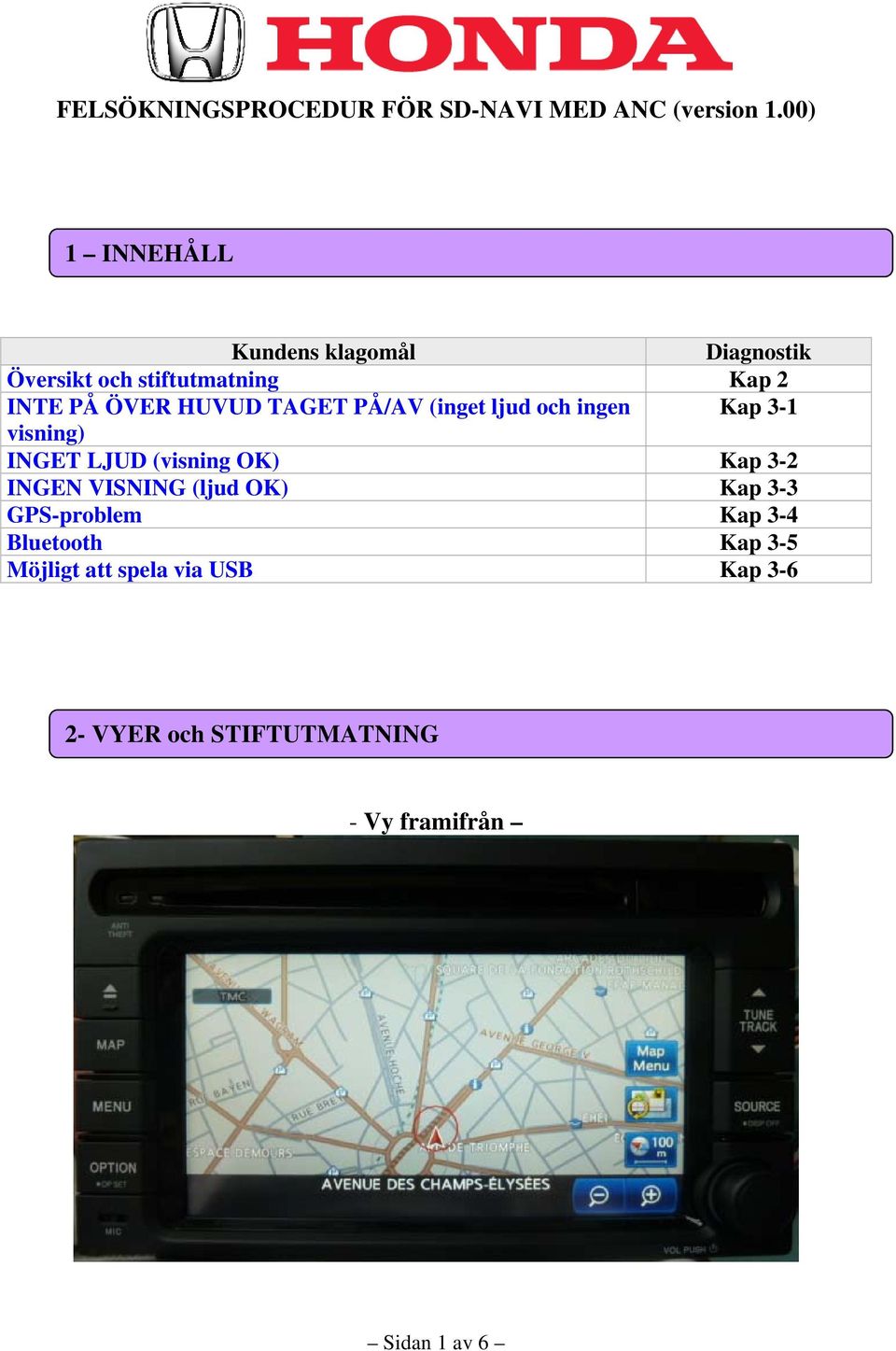

1 1 INNEHÅLL Kundens klagomål Diagnostik Översikt och stiftutmatning Kap 2 INTE PÅ ÖVER HUVUD TAGET PÅ/AV (inget ljud och ingen Kap 3-1 visning) INGET LJUD (visning OK) Kap 3-2 INGEN VISNING (ljud OK) Kap 3-3 GPS-problem Kap 3-4 Bluetooth Kap 3-5 Möjligt att spela via USB Kap VYER och STIFTUTMATNING - Vy framifrån Sidan 1 av 6

OK) Kap 3-2 INGEN VISNING (ljud OK) Kap 3-3 GPS-problem Kap 3-4 Bluetooth Kap 3-5

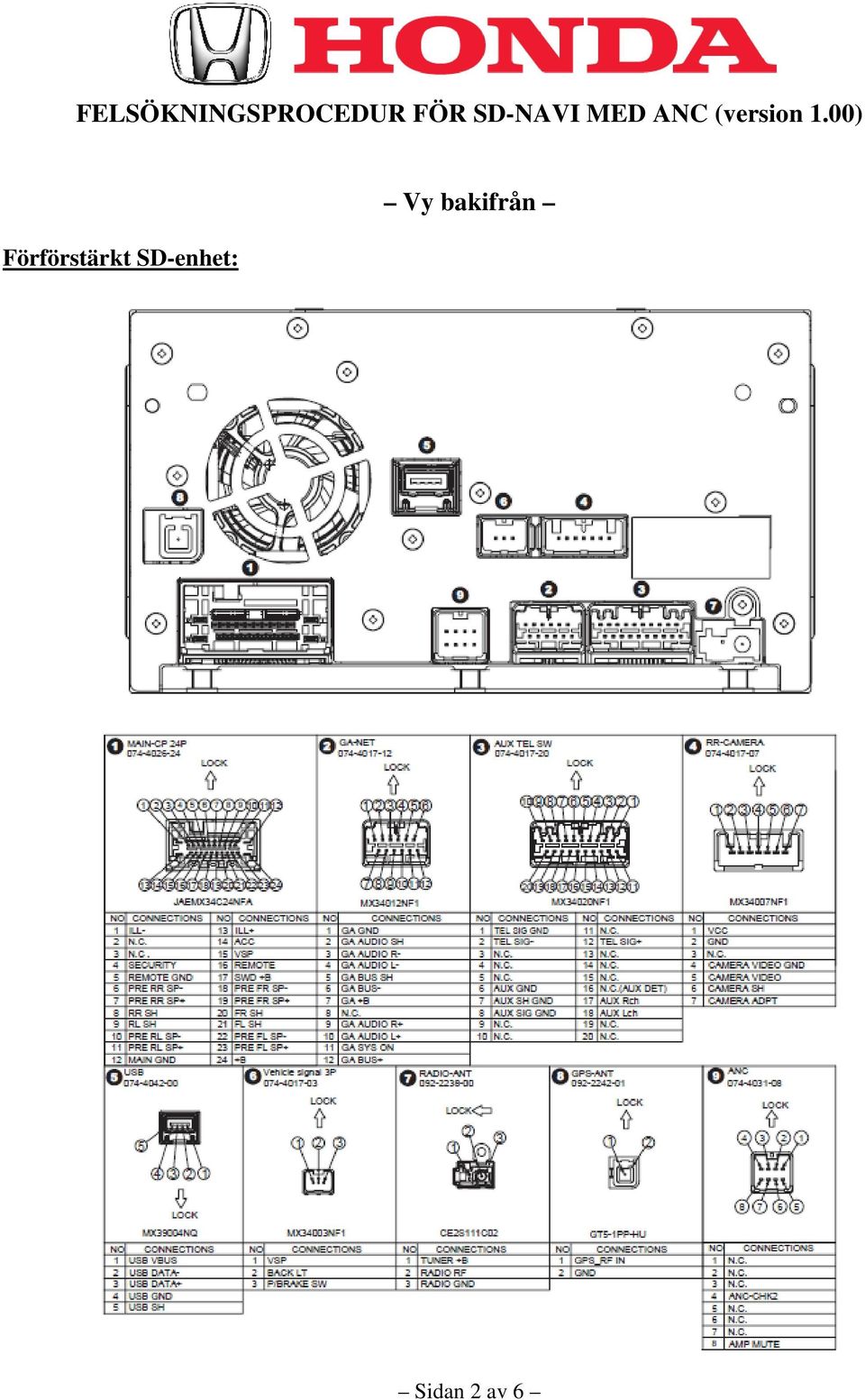

2 Förförstärkt SD-enhet: Vy bakifrån Sidan 2 av 6

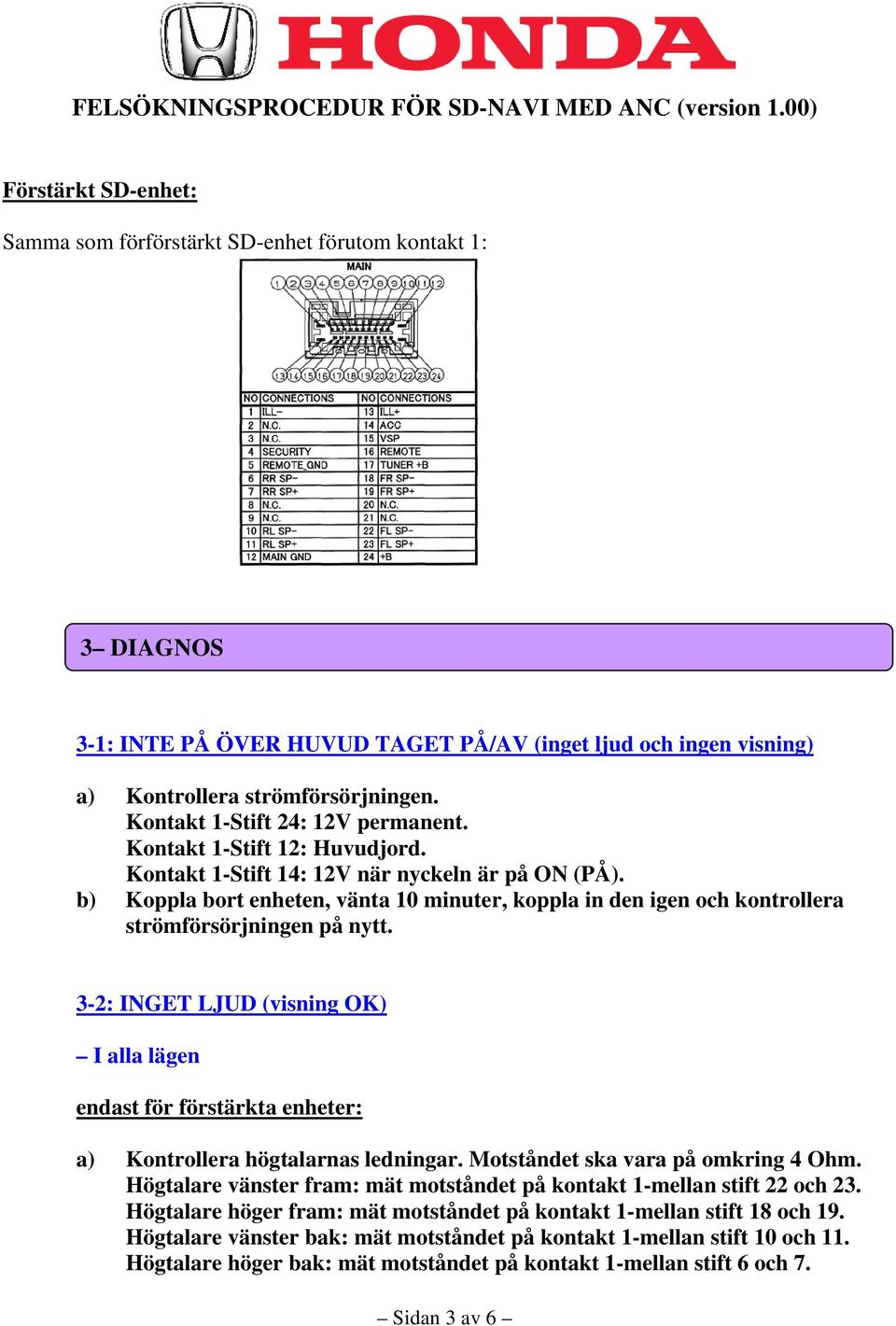

3 Förstärkt SD-enhet: Samma som förförstärkt SD-enhet förutom kontakt 1: 3 DIAGNOS 3-1: INTE PÅ ÖVER HUVUD TAGET PÅ/AV (inget ljud och ingen visning) a) Kontrollera strömförsörjningen. Kontakt 1-Stift 24: 12V permanent. Kontakt 1-Stift 12: Huvudjord. Kontakt 1-Stift 14: 12V när nyckeln är på ON (PÅ). b) Koppla bort enheten, vänta 10 minuter, koppla in den igen och kontrollera strömförsörjningen på nytt. 3-2: INGET LJUD (visning OK) I alla lägen endast för förstärkta enheter: a) Kontrollera högtalarnas ledningar. Motståndet ska vara på omkring 4 Ohm. Högtalare vänster fram: mät motståndet på kontakt 1-mellan stift 22 och 23. Högtalare höger fram: mät motståndet på kontakt 1-mellan stift 18 och 19. Högtalare vänster bak: mät motståndet på kontakt 1-mellan stift 10 och 11. Högtalare höger bak: mät motståndet på kontakt 1-mellan stift 6 och 7. Sidan 3 av 6

b) Koppla bort enheten, vänta 10 minuter, koppla in den igen och kontrollera strömförsörjningen på nytt.

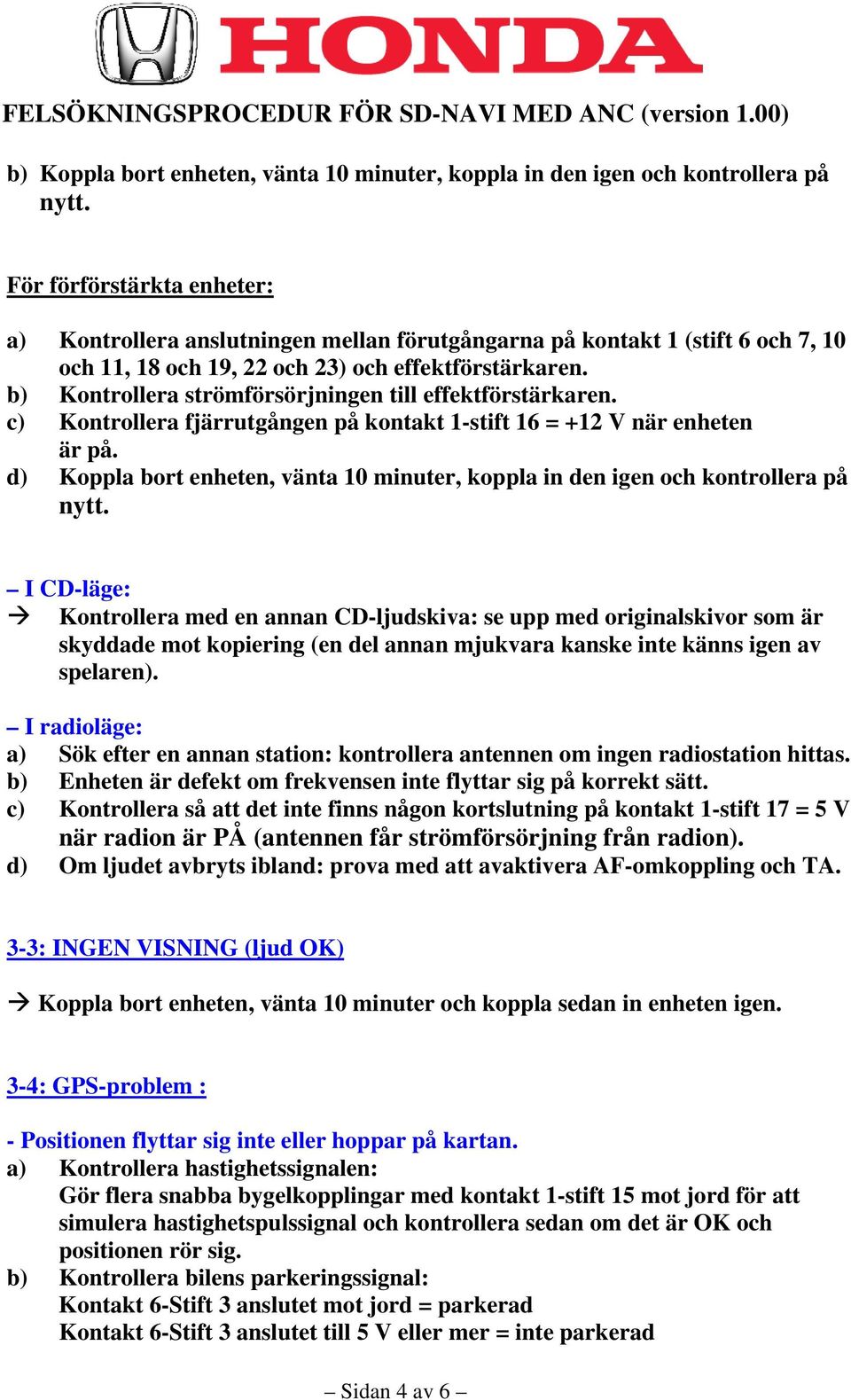

4 b) Koppla bort enheten, vänta 10 minuter, koppla in den igen och kontrollera på nytt. För förförstärkta enheter: a) Kontrollera anslutningen mellan förutgångarna på kontakt 1 (stift 6 och 7, 10 och 11, 18 och 19, 22 och 23) och effektförstärkaren. b) Kontrollera strömförsörjningen till effektförstärkaren. c) Kontrollera fjärrutgången på kontakt 1-stift 16 = +12 V när enheten är på. d) Koppla bort enheten, vänta 10 minuter, koppla in den igen och kontrollera på nytt. I CD-läge: Kontrollera med en annan CD-ljudskiva: se upp med originalskivor som är skyddade mot kopiering (en del annan mjukvara kanske inte känns igen av spelaren). I radioläge: a) Sök efter en annan station: kontrollera antennen om ingen radiostation hittas. b) Enheten är defekt om frekvensen inte flyttar sig på korrekt sätt. c) Kontrollera så att det inte finns någon kortslutning på kontakt 1-stift 17 = 5 V när radion är PÅ (antennen får strömförsörjning från radion). d) Om ljudet avbryts ibland: prova med att avaktivera AF-omkoppling och TA. 3-3: INGEN VISNING (ljud OK) Koppla bort enheten, vänta 10 minuter och koppla sedan in enheten igen. 3-4: GPS-problem : - Positionen flyttar sig inte eller hoppar på kartan. a) Kontrollera hastighetssignalen: Gör flera snabba bygelkopplingar med kontakt 1-stift 15 mot jord för att simulera hastighetspulssignal och kontrollera sedan om det är OK och positionen rör sig. b) Kontrollera bilens parkeringssignal: Kontakt 6-Stift 3 anslutet mot jord = parkerad Kontakt 6-Stift 3 anslutet till 5 V eller mer = inte parkerad Sidan 4 av 6

b) Kontrollera strömförsörjningen till effektförstärkaren. c) Kontrollera fjärrutgången på kontakt 1-stift 16 = +12 V när enheten är på.

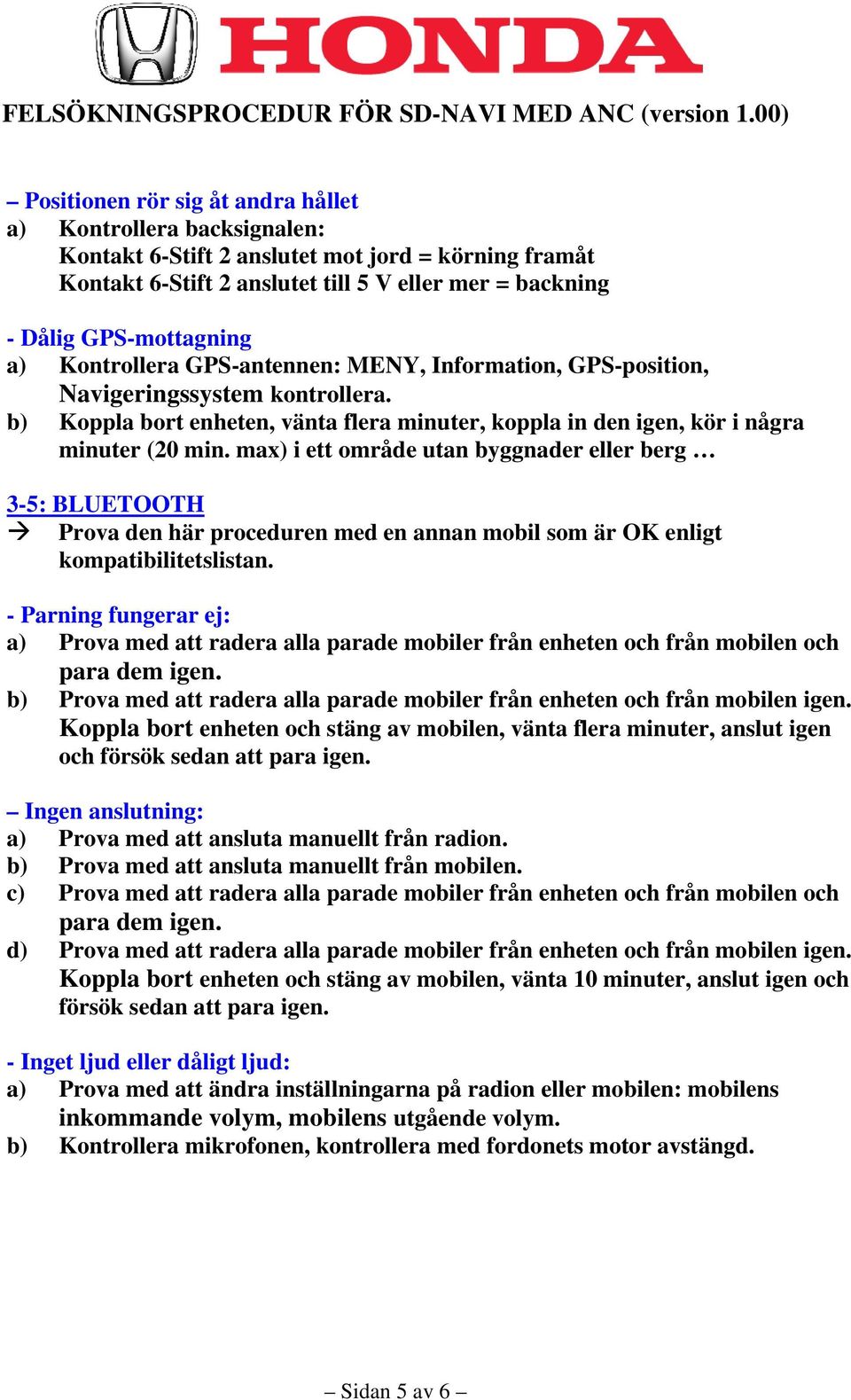

5 Positionen rör sig åt andra hållet a) Kontrollera backsignalen: Kontakt 6-Stift 2 anslutet mot jord = körning framåt Kontakt 6-Stift 2 anslutet till 5 V eller mer = backning - Dålig GPS-mottagning a) Kontrollera GPS-antennen: MENY, Information, GPS-position, Navigeringssystem kontrollera. b) Koppla bort enheten, vänta flera minuter, koppla in den igen, kör i några minuter (20 min. max) i ett område utan byggnader eller berg 3-5: BLUETOOTH Prova den här proceduren med en annan mobil som är OK enligt kompatibilitetslistan. - Parning fungerar ej: a) Prova med att radera alla parade mobiler från enheten och från mobilen och para dem igen. b) Prova med att radera alla parade mobiler från enheten och från mobilen igen. Koppla bort enheten och stäng av mobilen, vänta flera minuter, anslut igen och försök sedan att para igen. Ingen anslutning: a) Prova med att ansluta manuellt från radion. b) Prova med att ansluta manuellt från mobilen. c) Prova med att radera alla parade mobiler från enheten och från mobilen och para dem igen. d) Prova med att radera alla parade mobiler från enheten och från mobilen igen. Koppla bort enheten och stäng av mobilen, vänta 10 minuter, anslut igen och försök sedan att para igen. - Inget ljud eller dåligt ljud: a) Prova med att ändra inställningarna på radion eller mobilen: mobilens inkommande volym, mobilens utgående volym. b) Kontrollera mikrofonen, kontrollera med fordonets motor avstängd. Sidan 5 av 6

max) i ett område utan byggnader eller berg 3-5: BLUETOOTH Prova den här proceduren med en annan mobil som är OK enligt kompatibilitetslistan.

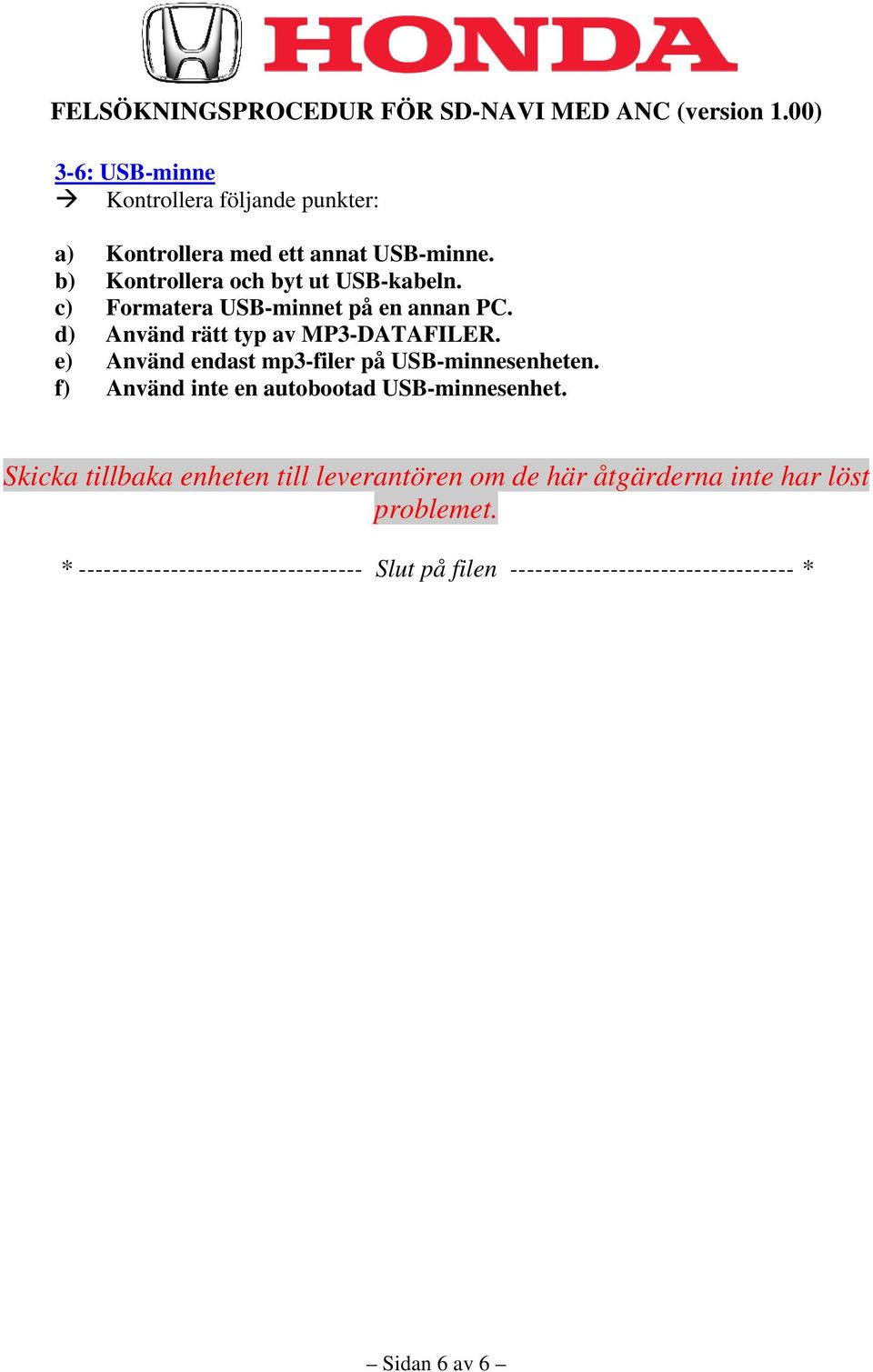

6 3-6: USB-minne Kontrollera följande punkter: a) Kontrollera med ett annat USB-minne. b) Kontrollera och byt ut USB-kabeln. c) Formatera USB-minnet på en annan PC. d) Använd rätt typ av MP3-DATAFILER. e) Använd endast mp3-filer på USB-minnesenheten. f) Använd inte en autobootad USB-minnesenhet. Skicka tillbaka enheten till leverantören om de här åtgärderna inte har löst problemet. * Slut på filen * Sidan 6 av 6

e) Använd endast mp3-filer på USB-minnesenheten. f) Använd inte en autobootad USB-minnesenhet.
