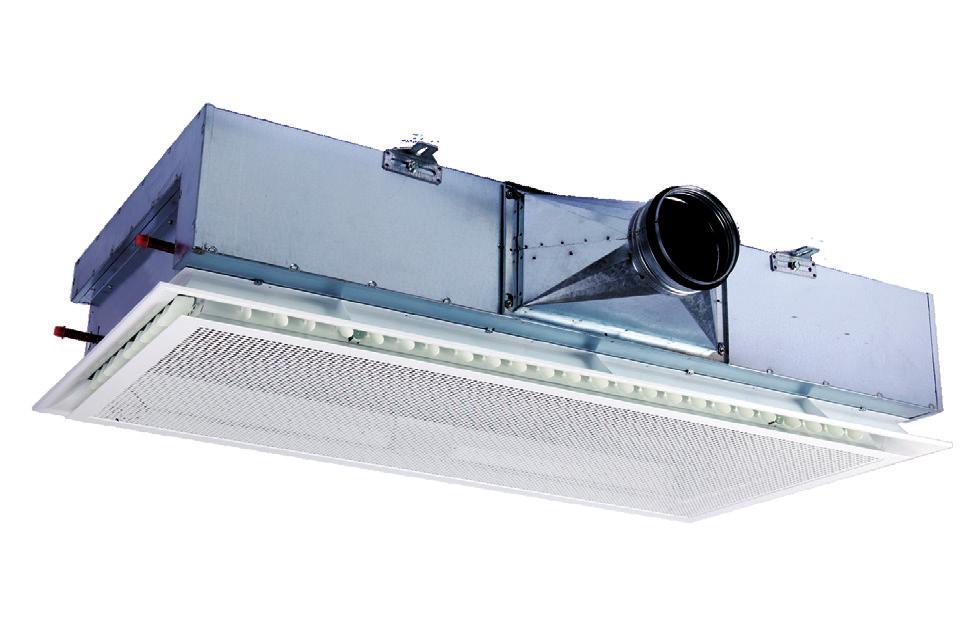

1 Kylbaffel för infällt montage Funktion är en induktionsapparat för tilluft, kylning och värmning, anpassad för integrering i standard undertaksbärverk. Med tilluftsflödet som drivkraft induceras rumsluft genom lamellbatteriet som bortför eller i förekommande fall tillför värme. Tilluft och returluft tillförs rummet via spridardelen horisontellt i alla riktningar längs undertaket. Beskrivning Apparathus och tilluftskanal har fyra separata ställbara dyslister, en i var riktning. Varje dyslist är ställbar i tre lägen, vilket ger totalt 9 möjliga luftflödesinställningar. Inställning av dysorna sker snat med insexnyckel. Samtliga luftspalter är utrustade med ställbara luftriktare, Airflex som standard (bild 3). Batteriet har kopparrör och aluminiumlameller med separata rör för kyla och i förekommande fall värme. amens mått är anpassat för infällt montage i standard undertaksbärverk. Synliga delar; frontgaller, spalter och ram är pulverlackerade. Frontgaller av perforerad plåt är enkelt nedfällbart för inspektion och service. Egenskaper gg gg gg gg gg T Arbetsområde uftflöde (l/s) [m 3 /h] [29-08] För tilluftsflöden upp till 85 l/s evereras för kyla alt. kyla och värme ög kyleffekt Ställbara dysor och luftriktare Integrerad styr, ControlAir som tillval -45 [72-62] [08-306] Batterityp Kyleffekt*) (W) vid dystryck **) -00 Pa Tilluft Vatten Total ögeffekt Standard ögeffekt Standard ögeffekt *) vid ΔT S/Wm 0 K **) Dystryck avser statiskt tryck (P s ) i produktens tryckkammare. 600 levereras endast i version med en vattenkrets och högeffektbatteri

2 Tillbehör För detaljerad information gällande tillbehör se relavant kapitel i produktkatalog eller motsvarande separat produktblad. Separat levererade tillbehör Injusteringsspjäll med mätskena typ ZMC. eglerventil till vattenanslutning. Coandakrage. Fast monterade tillbehör b b Ventilställdon. Bild., storlek 0. Material uftkanal (kanalanslutning) av varmförzinkad stålplåt. Batteri av kopparrör med lameller av aluminium. Spalter, ram och frontgaller av aluminium i vit pulverlackerad A standardkulör, andra kulörer kan erhållas. För närmare information om kulörer, se sida 02 i produktkatalogen eller separat dokument Produktspecifikation som kan laddas ner från vår hemsida. everansform 600 levereras endast med anslutning Ø25 mm. storlek 0 och 800 levereras med valbar anslutningsstorlek, Ø25 alternativt Ø60 mm. Tilluftsanslutning levereras levereras separat och monteras på plats. Montage Produkten är försedd med fyra justerbara upphängningsbeslag för pendlar (bild 2a-b). Produkten kan även monteras nedpendlad med hjälp av gängstång (2b). Anslutningarna är i nippeldimension och monteras på kanaldelen samt låses med skruv. Produktens tilluftsanslutning med mätskena levereras lös och monteras i samband med installation. 2a 2b b b Kyl- och värmebatteri. b b Integrerad styr, ControlAir. Fabriksmonterad styrutrustning finns i flera utföranden, för mer information kontakta Klimatbyrån. Bild 3. Airflex, individuellt ställbara luftriktare minskar risken för drag och tillåter inställning av kortare kastlängd. Injustering och underhåll uftflödet injusteras i första hand med dyslisterna så att föreskrivet dystryck uppnås. I andra hand och i förekommande fall rekommenderas justering av luftflödet med spjäll före inloppsstosen. uftflödet mäts enklast med mätskena monterad före inloppsstosen. Dystrycket mäts i valfri dysa eller i injusteringsslang. Övrig dokumentation DU-instruktion, byggvarudeklaration (BVD) kan hämtas på vår hemsida,. Bild 2. Montage. 2a. Fäst upphängningsbeslagen i valfritt läge i sidled. 2b. Fixera önskvärd höjd genom att justera pendeln vertikalt

3 Dimensionering effekt Effekttabeller T2 -T3 för kyleffekt vatten med standard respektive högeffektbatteri, T4 för värmeeffekt vatten samt effekttabell T5 för kyleffekt luft finns som underlag vid dimensionering. Använd korrektions- och tryckfallsdiagram D-D3 för framtagning av korrekt kyl-/värmeeffekt. Dystryck avser statiskt tryck (P s ) inne i produktens tryckkammare och mäts via valfri dysa eller via injusteringsslang. Se Dimensioneringsexempel i detta avsnitt för steg-försteg förfarande. juddata redovisas under avsnitt Dimensionering ljud. Beteckning [Enhet] Formel q A/W = Flöde vatten/luft [l/s alt. m 3 /h] T /S/Ws/Wr = Temperatur umstemp/tilluftstemp/vatten-tillopp/vatten-retur [ C] ρ A = Densitet luft [kg/m 3 ],2 ρ W = Densitet vatten [kg/dm 3 ] Cp A = Specifik värmekapacitet luft [J/l K],0 Cp W = Specifik värmekapacitet vatten [J/kg K] 40 k = korrektionsfaktor; strömningshastighet i rörkrets P s = Tryck statiskt [Pa] ΔP = Tryckfall [kpa] Pwr A = Effekt luft [W] Pwr A = q A x Cp A x ρ A x ΔT S Pwr W = Effekt vatten [W] Pwr W = q W x Cp W x ρ W x ΔT W Pwr Wk = Effekt vatten-korrigerad [W] Pwr Wk = Pw W x k Pwr tot = Effekt total [W] Pwr tot = Pw Wk + Pw A T Wm = Medelvattentemperatur, [ C] T Wm = (T Ws + T Wr ) / 2 ΔT S = Temperaturdifferens um-tilluft [K] ΔT = T - T S S ΔT W = Temperaturdifferens i vattenkretsen [K] ΔT W = T Ws - T Wr ΔT Wm = Temperaturdifferens um-medelvatten [K] ΔT = T - T Wm Wm Beteckn q A/W = F T /S/Ws/Wr ρ A = De ρ W = De Cp A = Sp Cp W = S k = korre K v = Ven K vs = Ven P s = Tryc ΔP = Try Pwr A = E Pwr W = Pwr Wk = Pwr tot = T Wm = M ΔT S = T ΔT W = Te ΔT Wm = f T2 Kyleffekt vatten standardbatteri *) Kyleffekt **) vatten (W) för dystryck (Pa) vid givet T Tilluftsflöde Wm (K) *) Pa 75 Pa 00 Pa (mm) l/s [m 3 /h] [72] [90] [08] [26] 40 [44] 45 [62] 55 [98] [234] [2] [270] [306] *) För produktstorlekar 0 och 800 utrustade med både värme- och kylkrets, minskar kyleffekten med ca 5% från redovisade tabellvärden. **) Kyleffekt Gäller vid vattenflöde 0,066 l/s. Dystryck avser statiskt tryck (P s ) i produktens tryckkammare

4 f T3 Kyleffekt vatten högeffektbatteri * Kyleffekt **) vatten (W) för dystryck (Pa) vid givet T Tilluftsflöde Wm (K) Pa 75 Pa 00 Pa (mm) l/s [m 3 /h] [29] [36] *) 2 [43] [54] [72] 25 [90] 30 [08] [26] 40 [44] 45 [62] 55 [98] 600 *) *) *) [234] [2] [270] [306] *) 600 levereras med högeffektbatteri som standard. **) Kyleffekt Gäller vid vattenflöde 0,066 l/s. Dystryck avser statiskt tryck (P s ) i produktens tryckkammare. * För produkter utrustade med både värme- och kylkrets, minskar kyleffekten med ca 5% från redovisade tabellvärden

5 f T4 Värmeeffekt vatten Värmeeffekt *) vatten (W) för dystryck **) (Pa) vid givet T Tilluftsflöde Wm (K) Pa 75 Pa 00 Pa (mm) l/s [m 3 /h] [29] [36] [43] [54] [72] 25 [90] 30 [08] [26] 40 [44] 45 [62] 55 [98] [234] [270] [306] *) Värmeeffekt Gäller vid vattenflöde 0,03 l/s. **) Dystryck avser statiskt tryck (P s ) i produktens tryckkammare. f T5 Kyleffekt luft Tilluftsflöde Kyleffekt luft (W) vid givet T S (K) för samtliga storlekar l/s [m 3 /h] [29] [36] [43] [54] [72] [90] [08] [26] [44] [62] [98] [234] [2] [270] [306]

6 f Dimensioneringsexempel kyla Ett kontorsrum har måtten 5,0 x 4,0 x 2,7 m (yta =,0 m²). Vi utgår ifrån sommarkriterier och därmed ett kylbehov på Watt/m². ( x,0 = 000 W). Mål Få ut en total kyleffekt på 000 W ur produkten. 6) Då värdena i effekttabellen utgår ifrån ett flöde på 0,066 l/s måste vi dessutom beräkna det verkliga vattenflödet för den aktuella effekten. Vattenflödet, q W beräknas enligt q W = Pw W / (ΔT W x Cp W x ρ W ) > 760 / (3 x 40 x ) = 0,060 l/s Förutsättningar uftflöde i kanal, q A 30 l/s. Tillgängligt kanaltryck 75 Pa. umstemperatur, T 24 C. Tilluftstemperatur, T S 6 C. Temperaturdifferens, rum-tilluft, ΔT S ΔT S = T - T S > 24-6 C = 8 K Temperatur tilloppsvatten, T Ws 4 C. Temperatur returvatten, T Wr 7 C. Temperaturdifferens i vattenkretsen, ΔT W ΔT W = T Ws - T Wr > 4-7 C = 3 K Temperaturdifferens, rum-medelvattentemp, ΔT Wm ΔT Wm = T - ((T Ws + T Wr )/2) > 24-((4+7)/2) C = 8,5 K Förfarande ) På grund av att tilluftstemperaturen är lägre än rumstemperaturen ger detta en gynnsam inverkan på kylbehovet. Vi kan därför kompensera för detta (se även tabell, T5 Kyleffekt luft), Pwr A Pwr A = q A x Cp A x ρ A x ΔT S > 30 x,0 x,2 x 8 = 288 W 2) Det totala kylbehovet på vattnet blir därför 760 Watt, då luftkylan tillför 240 Watt Pwr W = Pwr tot - Pwr A > = 72 W 3) Vi går in på tabellen, T2 Kyleffekt vatten standardbatteri för att identifiera en lämplig produktstorlek med utgång från aktuellt tilluftsflöde (30 l/s), kylbehovet på 72 W samt ett dystryck på 75 Pa vid ΔT Wm 8,5 K på kylvattnet. 4) Enligt tabellen som utgår ifrån jämna värden för ΔT Wm ser vi att vårt kylbehov på 72 W indikerar att 0 är ett lämpligt val då vi hamnar mellan mellan 75 W (ΔT Wm 8 K) och 804 W (ΔT Wm 9 K). 5) Då vårt efterfrågade ΔT Wm är 8,5 K, räknar vi ut ett genomsnitt för kyleffekt vatten vid dystryck 75 Pa och tilluftsflöde 30 l/s för bättre precision, dvs Pwr W (75+804)/2 = 760 W. 7) Därefter måste vi korrigera för strömningshastighet i batteriets rör. Vattenflödet på 0,060 l/s ger enligt diagram D Korrektion för andra vattenflöden en korrektion på 0,98 (OBS blå grafer för kyla, röd graf för värme). Den korrigerade effekten, Pwr Wk blir Pwr Wk = Pwr W x k > 760 x 0,98 = 745 W 8) ägger vi sedan till tidigare beräknad luftkyla 288 W, till den korrigerade vattenkylan 745 W, blir den totala kyleffekten 033 W, därmed klarar vi kylbehovet på 000 W. Den totala kyleffekten, Pw tot blir Pwr tot = Pwr Wk + Pwr A > = 033 W 9) Klarar vi inte kylbehovet och effekten visar sig vara otillräcklig kan upprepa förfarandet från steg 3 men istället testa mot T3 Kyleffekt vatten högeffektbatteri för att identifiera en lämplig produkt. 0) Vi behöver även kontrollera tryckfallet i vattenkretsen för att kunna dimensionera för ett korrekt tryck i systemet med utgång ifrån uppsatt rekommenderat sammanlagt tryckfall för systemet och som vi inte vill överstiga, tex 5 kpa (i vissa fall upp till kpa). Vi vill därmed att minst hälften av trycket ligger på produktens ventil och inte i rörsystemet, i detta fallet 7,5 kpa. Detta kan vi kontrollera genom att testa vårt framräknade vattenflöde q W i diagram D2 Tryckfall Kyla som för storlek 0 ger ett tryckfall över produkten på 7,5 kpa. ) I första hand försöker man utgå ifrån vald produkt med st rörkrets, i vårt fall en 0-C. Skulle tryckfall enligt diagrammet bli för högt, dvs överstiga % av det för systemet uppsatta sammanlagda tryckfallet med utgång från q W, bör vi fördela trycket genom att istället prova mot storlek 0-2C, dvs motsvarande produkt med 2 st rörkretsar. 2) I de fall vi behöver gå upp till 2 st vattenkretsar måste förfarandet frånt steg 7 och framåt upprepas då tidigare korrektionsfaktor på 0,98 ej längre gäller. OBS! Vid två vattenkretsar halveras vattenflödet vid korrigering, därmed ska man i det fallet nyttja kurva 2C i korrektionsdiagrammet, t ex st vattenkrets q w = 0,060 l/s 2 st vattenkretsar q w 0,030 l/s 3) OBS! Övergång till två vattenkretsar ger ett halverat vattenflöde vilket medför risk att strömningshastigheten i rörkretsar blir för låg och att önskad effekt därmed inte uppnås. I sånt fall bör man börja om dimensioneringen från början och överväga att antingen välja en för ändamålet bättre lämpad produktstorlek, alternativt öka uppsatt sammanlagt tryckfall för systemet

7 f Dimensioneringsexempel värme Ett kontorsrum har måtten 5,0 x 4,0 x 2,7 m (yta =,0 m²). Vi utgår ifrån vinterkriterier och därmed ett värmebehov på 30 Watt/m². (30 x,0 = 600 W). Mål Få ut en total effekt på 600 W ur produkten. 6) Därefter måste vi korrigera för strömningshastighet i batteriets rör. Vattenflödet på 0,033 l/s ger enligt diagram D Korrektion för andra vattenflöden en korrektion på,0 (OBS röd graf för värme). Den korrigerade effekten, Pwr Wk blir Pwr Wk = Pwr W x k > 8 x,0 = 8 W Förutsättningar uftflöde i kanal, q A 25 l/s. Tillgängligt kanaltryck 75 Pa. umstemperatur, T 22 C. Tilluftstemperatur, T S 8 C. Temperaturdifferens, rum-tilluft, ΔT S ΔT S = T - T S > 22-8 C = 4 K Temperatur tilloppsvatten, T Ws 45 C. Temperatur returvatten, T Wr 39 C. Temperaturdifferens i vattenkretsen, ΔT W ΔT W = T Ws - T Wr > C = 6 K Temperaturdifferens, rum-medelvattentemp, ΔT Wm ΔT Wm = T - ((T Ws + T Wr )/2) > 22-((39+45)/2) C = K Förfarande ) På grund av att tilluftstemperaturen är lägre än rumstemperaturen ger detta en ogynnsam inverkan på värmebehovet. Vi måste därför kompensera för detta (se tabell, Kyleffekt luft), Pwr A 7) Drar vi sedan bort tidigare beräknad luftkyla W, från den korrigerade vattenvärmen 8 W, blir den totala värmeeffekten 700 W, därmed klarar vi det totala värmebehovet på 600 W med god marginal. Den totala värmeeffekten, Pwr tot blir Pwr tot = Pwr Wk - Pwr A > 8 - = 700 W 8) Vi behöver även kontrollera tryckfallet i vattenkretsen för att kunna dimensionera för ett korrekt tryck i systemet med utgång ifrån uppsatt rekommenderat sammanlagt tryckfall för systemet och som vi inte vill överstiga, tex 5 kpa (i vissa fall upp till kpa). Vi vill därmed att minst hälften av trycket ligger på produktens ventil och inte i rörsystemet, i detta fallet 4,0 kpa. Detta kan vi kontrollera genom att testa vårt framräknade vattenflöde q W i diagram D3 Tryckfall Värme som för storlek 0 ger ett tryckfall över produkten på,0 kpa. 9) Vid beräkning av värmeeffekt finns det normalt ingen risk att tryckfall kan bli för högt, dvs överstiga % av det för systemet uppsatta sammanlagda tryckfallet med utgång från q W. Detta beror på att flödet i värmekretsen i ett normalfall är betydligt lägre än för kylkretsen. Pwr A = q A x Cp A x ρ A x ΔT S > 25 x,0 x,2 x 4 = W 2) Det totala värmebehovet på vattnet blir därför 7 Watt, då luftkylan ökar behovet med Watt Pwr W = Pwr tot + Pwr A > = 7 W 3) Vi går in på tabellen, Värmeeffekt vatten för att identifiera en lämplig produktstorlek med utgång från aktuellt tilluftsflöde (25 l/s), värmebehovet på 7 W samt ett dystryck på 75 Pa vid ΔT Wm K på värmevattnet. 4) Enligt tabellen ser vi att vårt värmebehov på 7 W pekar ut en 0 med en värmeeffekt på 8 W som ett lämpligt val. 5) Då värdena i effekttabellen utgår ifrån ett flöde på 0,03 l/s måste vi dessutom beräkna det verkliga vattenflödet för den aktuella effekten. Vattenflödet, q W beräknas enligt q W = Pwr W / (ΔT W x Cp W x ρ W ) > 8 / (6 x 40 x ) = 0,033 l/s

8 Korrektionsdiagram effekt För nedanstående diagram gäller Diagram D Korrektion för andra vattenflöden Blå grafer avser kylvattenkrets (C) respektive 2 kylvattenkretsar (2C). öd graf avser värme. OBS De lägre nivåerna i kurva 2C beror på att vattenflödet i det fallet halveras då delas upp på två kretsar. Två vattenkretsar är endast aktuellt för kylvatten, ej värmevatten. Tryckfallsdiagram D2 Tryckfall kyla avser produkt per storlek i varianter med standardbatteri (S), högeffektbatteri () samt med en respektive två kylvattenkretsar (C/2C). D Korrektion för andra vattenflöden k,2,,0 0,9 0,8 0,0 0,03 0,05 0,07 0,09 0, 0,3q w (l/s) D2 Tryckfall kyla ,04 0,0 0,5 0, 0,25 0,30 0, 0,40 0,45 q w (m 3 /h) p d (kpa) 0--C 600--C / 800-S-C C 2C 0-S-C C 0--2C 800-S-2C Dimensionering ljud För redovisad ljuddata gäller judtrycksnivå, PA db(a) avläses i Dimensioneringsdiagram ljud där P s (Pa) är statiskt tryck och q (l/s alt. m 3 /h) är luftflöde. Data i tabell T6 Egendämpning gäller för baffel inklusive mynningsdämpning. Korrektionsfaktor, K OK db för respektive oktavband erhålles ur tabell T7 Korrektion K OK db. judtrycksnivå, P db, beräknas enligt P = PA + K OK. Mätningarna har utförts enligt ISO samt ISO T6 Egendämpning Oktavband Tolerans ±3 db T7 Korrektion K OK db Oktavband Tolerans ±3 db 0,5 0,03 0,04 0,05 0,06 0,08 0,0 0,2 0,5 q w (l/s) 0, 0,5 0,8 0, 0,25 0,30 0, 0,40 0,45 0, 0,54 m 3 /h D3 Tryckfall värme p d (kpa) 3,0 2,0, ,5 0,3 0,2 0, 0,0 0,02 0,03 0,04 0,05 q w (l/s) 0,04 0,05 0,06 0,07 0,08 0,09 0,0 0,2 0,5 0,8 m 3 /h

9 Dimensioneringsdiagram ljud judtrycksnivå, PA db(a) i diagram D4-D6 motsvarar A-vägd ljudnivå i efterklangsfältet vid 0 m² ekvivalent ljudabsorptionsarea. Detta motsvarar 4 db rumsdämpning i ett normaldämpat rum med 25 m³ rumsvolym. Se tabell T8 umsabsorption gällande korrigering för andra typer av rum än normaldämpade. Märkning i diagram iindikerar styrka i luftflödet enligt dysläge = låg, M = medel, = hög, för mer info se avsnitt Dysinställning. D6 800 P s (Pa) db(a) PA 40 M T8 umsabsorption umsvolym (m 3 ) umstyp Korrigering (db) P s (Pa) D4 600 årt rum + 2 Dämpat rum - 2 årt rum - 3 Normalt rum - 5 Dämpat rum q (l/s) D5 0 P s (Pa) m 3 /h 30 M db(a) PA 40 db(a) PA M q (l/s) m 3 /h Dysinställning kan beställas förinställd för ett visst luftflöde från fabrik. Dyslisterna på de fyra sidorna ställs in separat med insexnyckel, en justering per sida. Förinställt luftflöde indikeras med 4-siffrig kod motsvarande produktens fyra sidor, se bild 4 samt Specifikation luftflöde sist i bladet. Första siffran i koden utgår alltid ifrån produktens kanalanslutningssida när produkten betraktas ovanifrån. Sifferordningen listas alltid medurs (bild 4), dvs XXXX = kl 06 (kanalanslutning) XXXX = kl 09 XXXX = kl 2 XXXX = kl 5 Varje siffra i koden indikerar en av tre möjliga styrkor för luftflödet = ågt flöde 2 = Medelflöde 3 = ögt flöde Specificeras inte dysinställning vid orderläggning, levereras produkten förinställd med dysinställning Önskade luftflöden kan specificeras med hjälp av diagram D7-D0, med utgång ifrån luftflöde och dystryck mätt i dyskanal, alternativt se snavalstabell T9 Inställning av dyslister snaval. XXXX XXXX Upp (mot tak) Up XXXX q (l/s) m 3 /h XXXX Bild 4. Princip, förinställningskod för dyslister,

10 Dysinställnigsdiagram D7 600 samtliga sidor P t (Pa) D långsida P t (Pa) 0 XX X2X 2X2X, X3X 3X3X q (l/s) m 3 /h q (l/s) m 3 /h D8 0 - långsida P t (Pa) D9 0/800 - kortsida P t (Pa) XX X2X 2X2X, X3X 2X3X 3X3X q (l/s) m 3 /h XX XX2 X2X2, XX3 X2X3 X3X3 T9 Inställning av dyslister snaval uftflöde Dystryck (Pa) l/s [m 3 /h] (mm) Pa 75 Pa 00 Pa 8 [29] 0 [36] [43] 5 [54] [72] [90] [08] [26] [44] [62] [98] [234] [2] [270] [306] 3333 Dystryck avser statiskt tryck (P s ) i produktens tilluftskanal q (l/s) m 3 /h

11 Mått och vikt A E C Bild 5., mått (mm). Se bild 6-0 för exakta mått och placering av vattenrör. C ØD 36 B T0 Mått Mått (mm) ØD *) C A B Ø25 Ø60 Ø25 Ø E C = Centrumlinje. *) Kanaldimension för storlek 0 och 800 är valbar (25 el 60), specificeras i beställningskod enligt anvisning. 600 levereras endast med anslutning för kanaldimension 25. T Vikt och rördimensioner Vattenkretsar i batteri Vikt (kg) ördim. vattenanslutning (mm) Kylvatten [C/ **) ] 600 -krets 8 Ø krets 34 Ø 2 2-kretsar 37 Ø 5 -krets 52 Ø 2 2-kretsar 56 Ø 5 Värmevatten [/2 **) ] Ø 2 **) Märkning i måttbild. 600 levereras endast i version med en vattenkrets och högeffektbatteri. T2 Vattenvolym och rörfunktion för vattenanslutningar Vattenkretsar Batterityp Vattenvolym (l) Vattenanslutning * Vänster [] öger [] Kyla Värme Kyla Värme C 2 C ögeffekt,0 I O I O I O I O 0/800 -krets 0/800 2-kretsar Standard,25 I O O I O I I O ögeffekt 2,5 I O I O I O I O Standard 2,0 I O I O I O I O ögeffekt 4,0 I O I O I O I O 600 levereras endast i version med en vattenkrets och högeffektbatteri. * Vattenanslutningar / = Vänster/öger i förhållande till luftkanal enligt bild. C/ = Märkning i bild, kylvatten /2 = Märkning i bild, värmevatten. Funktion I/O = Vattenflöde IN/UT
