OptimAir HighFlow. OptimAir HF. Kyl- och värmebaffel för högflödesbehov

Transkript

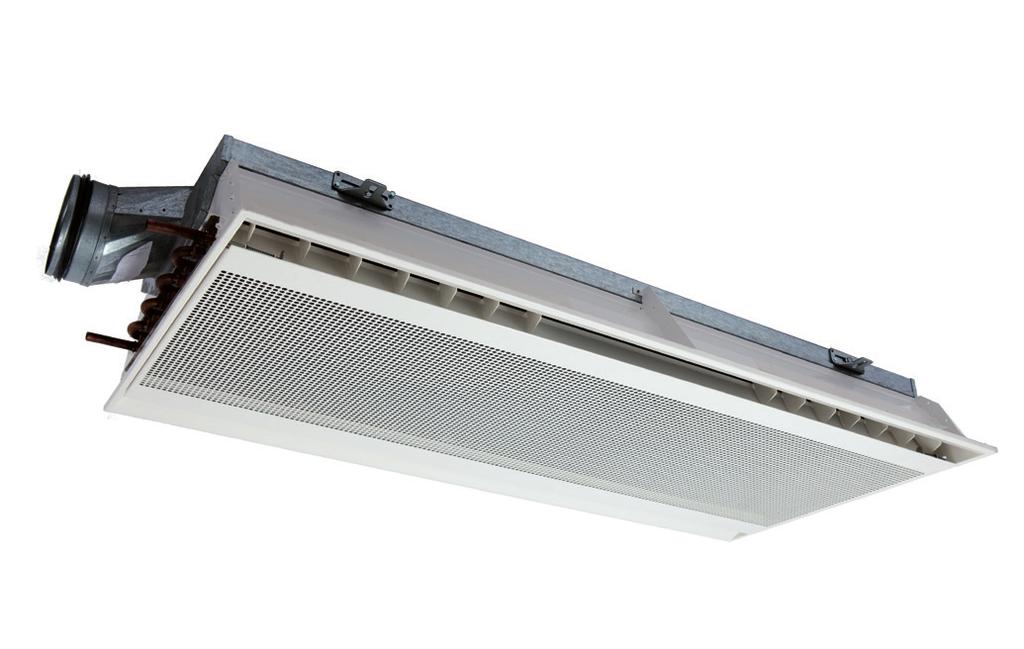

1 Kyl- och värmebaffel för högflödesbehov OptimAir HighFlow Funktion OptimAir är en induktionsapparat för tilluft, kylning och värmning, anpassad för integrering i standard undertaksbärverk. Med tilluftsflödet som drivkraft induceras rumsluft genom lamellbatteriet som bortför eller i förekommande fall tillför värme. Tilluft och returluft tillförs rummet via spridardelen horisontellt i två riktningar längs undertaket. Beskrivning Apparathus och tilluftsskanal har fasta dysor på vardera långsidan. På långsidorna är produkten utrustad med Airflex, ställbara luftriktare (bild 3) som standard. Batteriet har kopparrör och aluminiumlameller med separata rör för kyla och i förekommande fall värme. Tilluftssanslutning är i nippeldimension. Ramens mått är anpassat för infällt montage i standard undertaksbärverk. Synliga delar; frontgaller, spalter och ram är pulverlackerade. Frontgaller av perforerad plåt är enkelt nedfällbart för inspektion och service. Egenskaper Tilluftsflöden upp till 70 l/s. Levereras för kyla eller kyla och värme. Byhöjd 90mm. Ställbara luftriktare och enkelt nedfällbar frontplåt. Integrerad styr, ControlAir som tillval. T Arbetsområde Luftflöde (l/s ) [m 3 /h] 20- [72-44] [72-80] [72-252] Vid dystryck *) Pa Kyleffekt **) (W) Tilluft Vatten Total *) Dystryck avser statiskt tryck (P s ) i produktens tryckkammare. **) vid ΔT RS/RWm 0 K

2 Tillbehör För detaljerad information gällande tillbehör se relavant kapitel i produktkatalog alt. separat produktblad. Separat levererade tillbehör Mätskena typ ZM Injusteringsspjäll med mätskena typ ZMC. Motorspjäll klass 4 med mätskena typ ZMT. Reglerventil till vattenanslutning. Fast monterade tillbehör Ventilställdon. Bild.. Material Luftkanal (kanalanslutning) av varmförzinkad stålplåt. Batteri av kopparrör med lameller av aluminium. Spalter, ram och frontgaller av aluminium i vit pulverlackerad RAL standardkulör, andra kulörer kan erhållas. För närmare information om kulör se sida 02 i produktkatalogen eller separat dokument Produktspecifikation som kan laddas ner från vår hemsida. Montage Produkten är försedd med fyra justerbara upphängningsbeslag för pendlar (bild 2a-b). Produkten kan även monteras nedpendlad med hjälp av gängstång (2b). Kyl- och värmebatteri. Integrerad styr, ControlAir. Anslutning Anslutning av luft och vatten kan utöver bakre anslutning även fås från sidan eller från ovan, kontakta Klimatbyrån. Fabriksmonterad styrutrustning finns i flera utföranden, för mer information kontakta Klimatbyrån. Injustering och underhåll Fasta dysor med givet luftflöde vid givet dystryck enligt kundens beställning. Önskat flöde erhålls genom att aktuellt dystryck justeras in. Dystrycket mäts i valfri dysa eller i injusteringsslang. Möjlighet finns att få viss andel dysor proppade om luftflödet senare ska kunna ökas till viss nivå vid behov. 2b 2a Bild 2. Montage. 2a. Fäst upphängningsbeslagen i valfritt läge i sidled. 2b. Fixera önskvärd höjd genom att justera pendeln vertikalt. Bild 3. Airflex, individuellt ställbara luftriktare minskar risken för drag och tillåter inställning av kortare kastlängd. Övrig dokumentation DU-instruktion, byvarudeklaration (BVD) kan hämtas på vår hemsida,. 2

3 Dimensionering effekt Effekttabellerna T2 Kyleffekt vatten och T3 Värmeeffekt vatten samt effekttabell T4 Kyleffekt luft finns som underlag vid dimensionering. Använd korrektions- och tryckfallsdiagram D-D3 för framtagning av korrekt kyl-/värmeeffekt. Dystryck avser statiskt tryck (P s ) inne i produktens tryckkammare och mäts via valfri dysa eller via injusteringsslang. Se Dimensioneringsexempel i detta avsnitt för steg-försteg förfarande. Ljuddata redovisas under avsnitt Dimensionering ljud. Beteckning [Enhet] Formel q A/W = Flöde vatten/luft [l/s alt. m 3 /h] T R/S/Ws/Wr = Temperatur Rumstemp/Tilluftstemp/Vatten-tillopp/Vatten-retur [ C] ρ A = Densitet luft [kg/m 3 ],2 ρ W = Densitet vatten [kg/dm 3 ] Cp A = Specifik värmekapacitet luft [J/l K],0 Cp W = Specifik värmekapacitet vatten [J/kg K] 4200 k = korrektionsfaktor; strömningshastighet i rörkrets P s = Tryck statiskt [Pa] P d = Tryckfall [kpa] Pw A = Effekt luft [W] Pw A = q A x Cp A x ρ A x ΔT RS Pw W = Effekt vatten [W] Pw W = q W x Cp W x ρ W x ΔT W Pw Wk = Effekt vatten-korrigerad [W] Pw Wk x k Pw tot = Effekt total [W] Pw tot k + Pw A T Wm = Medelvattentemperatur, [ C] T Wm = (T Ws + T Wr ) / 2 ΔT RS = Temperaturdifferens Rum-Tilluft [K] ΔT = T - T RS R S ΔT W = Temperaturdifferens i vattenkretsen [K] ΔT W = T Ws - T Wr ΔT RWm = Temperaturdifferens Rum-Medelvatten [K] ΔT = T - T RWm R Wm f T2 Kyleffekt vatten Tilluftsflöde l/s [m3/h] 20 [72] 25 [90] [08] [44] 50 [80] (mm) Kyleffekt */**) vatten (W) för dystryck ***) (Pa) vid givet T RWm (K) 50 Pa 75 Pa 00 Pa [26] [252] *) För produkter utrustade med både värme- och kylkrets, minskar kyleffekten med ca 5% från redovisade tabellvärden. **) Kyleffekt Gäller vid vattenflöde 0,066 l/s. ***) Dystryck avser statiskt tryck (P s ) i produktens tryckkammare. 3

4 f T3 Värmeeffekt vatten Tilluftsflöde l/s [m 3 /h] 20 [72] 25 [90] [08] [44] 50 [80] (mm) Värmeeffekt ***) vatten (W) för dystryck ****) (Pa) vid givet T RWm (K) 50 Pa 75 Pa 00 Pa [26] [252] ***) Värmeeffekt Gäller vid vattenflöde 0,03 l/s. ****) Dystryck avser statiskt tryck (P s ) i produktens tryckkammare. f T4 Kyleffekt luft Tilluftsflöde l/s [m 3 /h] Kyleffekt luft (W) vid givet T RS (K) för samtliga storlekar [72] [90] [08] [44] [80] [26] [252]

5 f Dimensioneringsexempel kyla Ett kontorsrum har måtten 4,0 x 4,0 x 2,7 m (yta = 6,0 m²). Vi utgår ifrån sommarkriterier och därmed ett kylbehov på 50 Watt/m². (50 x 6,0 = 800 W). Mål Få ut en total kyleffekt på 800 W ur produkten. Förutsättningar Luftflöde i kanal, q A 20 l/s. Tillgängligt kanaltryck 50 Pa. Rumstemperatur, T R 24 C. Tilluftstemperatur, T S 6 C. Temperaturdifferens, rum-tilluft, ΔT RS ΔT RS = T R - T S > 24-6 C = 8 K Temperatur tilloppsvatten, T Ws 4 C. Temperatur returvatten, T Wr 7 C. Temperaturdifferens i vattenkretsen, ΔT W ΔT W = T Ws - T Wr > 4-7 C = 3 K Temperaturdifferens, rum-medelvattentemp, ΔT RWm ΔT RWm = T R - ((T Ws + T Wr )/2) > 24-((4+7)/2) C = 8,5 K Förfarande ) På grund av att tilluftstemperaturen är lägre än rumstemperaturen ger detta en gynnsam inverkan på kylbehovet. Vi kan därför kompensera för detta (se även tabell, Kyleffekt luft), Pw A Pw A = q A x Cp A x ρ A x ΔT RS > 20 x,0 x,2 x 8 = 92 W 2) Det totala kylbehovet på vattnet blir därför 608 Watt, då luftkylan tillför 92 Watt Pw W = Pw tot - Pw A > = 608 W 3) Vi går in på tabellen, T2 Kyleffekt vatten för att identifiera en lämplig produktstorlek med utgång från aktuellt tilluftsflöde (20 l/s), kylbehovet på 608 W samt ett dystryck på 50 Pa vid ΔT RWm 8,5 K på kylvattnet. 4) Enligt tabellen som utgår ifrån jämna värden för ΔT RWm ser vi att vårt kylbehov på 608 W indikerar att 800 är ett lämpligt val då vi hamnar mellan mellan 62 W (ΔT RWm 8 K) och 698 W (ΔT RWm 9 K). 5) Då vårt efterfrågade ΔT RWm är 8,5 K, räknar vi ut ett genomsnitt för kyleffekt vatten vid dystryck 50 Pa och tilluftsflöde 20 l/s för bättre precision, dvs Pw W (62+698)/2 = 660 W. 6) Då värdena i effekttabellen utgår ifrån ett flöde på 0,066 l/s måste vi dessutom beräkna det verkliga vattenflödet för den aktuella effekten. Vattenflödet, q W beräknas enligt q W / (ΔT W x Cp W x ρ W ) > 660 / (3 x 4200 x ) = 0,052 l/s 7) Därefter måste vi korrigera för strömningshastighet i batteriets rör. Vattenflödet på 0,052 l/s ger enligt diagram D Korrektion för andra vattenflöden en korrektion på 0,97 (OBS blå grafer för kyla, röd graf för värme). Den korrigerade effekten, Pw Wk blir Pw Wk x k > 660 x 0,97 = 6 W 8) Läer vi sedan till tidigare beräknad luftkyla 92 W, till den korrigerade vattenkylan 6 W, blir den totala kyleffekten 832 W, därmed klarar vi kylbehovet på 800 W. Den totala kyleffekten, Pw tot blir Pw tot k + Pw A > = 832 W 9) Vi behöver även kontrollera tryckfallet i vattenkretsen för att kunna dimensionera för ett korrekt tryck i systemet med utgång ifrån uppsatt rekommenderat sammanlagt tryckfall för systemet och som vi inte vill överstiga, tex 5 kpa (i vissa fall upp till 20 kpa). Vi vill därmed att minst hälften av trycket lier på produktens ventil och inte i rörsystemet, i detta fallet 7,5 kpa. Detta kan vi kontrollera genom att testa vårt framräknade vattenflöde q W i diagram D2 Tryckfall Kyla som för storlek 800 ger ett tryckfall över produkten på 7,5 kpa. 0) I första hand försöker man utgå ifrån vald produkt med st rörkrets, i vårt fall en 800-C. Skulle tryckfall enligt diagrammet bli för högt, dvs överstiga 50% av det för systemet uppsatta sammanlagda tryckfallet med utgång från q W, bör vi fördela trycket genom att istället prova mot storlek 800-2C, dvs motsvarande produkt med 2 st rörkretsar. ) I de fall vi behöver gå upp till 2 st vattenkretsar måste förfarandet frånt steg 7 och framåt upprepas då tidigare korrektionsfaktor på 0,97 ej längre gäller. OBS! Vid två vattenkretsar halveras vattenflödet vid korrigering, därmed ska man i det fallet nyttja kurva 2C i korrektionsdiagrammet, t ex st vattenkrets q w = 0,052 l/s 2 st vattenkretsar q w 0,026 l/s 2) OBS! Övergång till två vattenkretsar ger ett halverat vattenflöde vilket medför risk att strömningshastigheten i rörkretsar blir för låg och att önskad effekt därmed inte uppnås. I sånt fall bör man börja om dimensioneringen från början och överväga att antingen välja en för ändamålet bättre lämpad produktstorlek, alternativt öka uppsatt sammanlagt tryckfall för systemet. 5

6 f Dimensioneringsexempel värme Ett kontorsrum har måtten 5,0 x 4,0 x 2,7 m (yta = 20,0 m²). Vi utgår ifrån vinterkriterier och därmed ett värmebehov på Watt/m². ( x 20,0 = 600 W). Mål Få ut en total effekt på 600 W ur produkten. 6) Därefter måste vi korrigera för strömningshastighet i batteriets rör. Vattenflödet på 0,034 l/s ger enligt diagram D Korrektion för andra vattenflöden en korrektion på,0 (OBS röd graf för värme). Den korrigerade effekten, Pw Wk blir Pw Wk x k > 86 x,0 = 86 W Förutsättningar Luftflöde i kanal, q A 20 l/s. Tillgängligt kanaltryck 75 Pa. Rumstemperatur, T R 22 C. Tilluftstemperatur, T S 8 C. Temperaturdifferens, rum-tilluft, ΔT RS ΔT RS = T R - T S > 22-8 C = 4 K Temperatur tilloppsvatten, T Ws 45 C. Temperatur returvatten, T Wr 39 C. Temperaturdifferens i vattenkretsen, ΔT W ΔT W = T Ws - T Wr > C = 6 K Temperaturdifferens, rum-medelvattentemp, ΔT RWm ΔT RWm = T R - ((T Ws + T Wr )/2) > 22-((39+45)/2) C = 20 K Förfarande ) På grund av att tilluftstemperaturen är lägre än rumstemperaturen ger detta en ogynnsam inverkan på värmebehovet. Vi måste därför kompensera för detta (se tabell, Kyleffekt luft), Pw A 7) Drar vi sedan bort tidigare beräknad luftkyla 96 W, från den korrigerade vattenvärmen 86 W, blir den totala värmeeffekten 765 W, därmed klarar vi det totala värmebehovet på 600 W med god marginal. Den totala värmeeffekten, Pw tot blir Pw tot k - Pw A > = 765 W 8) Vi behöver även kontrollera tryckfallet i vattenkretsen för att kunna dimensionera för ett korrekt tryck i systemet med utgång ifrån uppsatt rekommenderat sammanlagt tryckfall för systemet och som vi inte vill överstiga, tex 5 kpa (i vissa fall upp till 20 kpa). Vi vill därmed att minst hälften av trycket lier på produktens ventil och inte i rörsystemet, i detta fallet 3,5 kpa. Detta kan vi kontrollera genom att testa vårt framräknade vattenflöde q W i diagram D3 Tryckfall Värme som för storlek 800 ger ett tryckfall över produkten på,5 kpa 9) Vid beräkning av värmeeffekt finns det normalt ingen risk att tryckfall kan bli för högt, dvs överstiga 50% av det för systemet uppsatta sammanlagda tryckfallet med utgång från q W. Detta beror på att flödet i värmekretsen i ett normalfall är betydligt lägre än för kylkretsen. Pw A = q A x Cp A x ρ A x ΔT RS > 20 x,0 x,2 x 4 = 96 W 2) Det totala värmebehovet på vattnet blir därför 696 Watt, då luftkylan ökar behovet med 96 Watt Pw W = Pw tot + Pw A > = 696 W 3) Vi går in på tabellen, Värmeeffekt vatten för att identifiera en lämplig produktstorlek med utgång från aktuellt tilluftsflöde (20 l/s), värmebehovet på 696 W samt ett dystryck på 75 Pa vid ΔT RWm 20 K på värmevattnet. 4) Enligt tabellen ser vi att vårt värmebehov på 696 W pekar ut en 800 med en värmeeffekt på 86 W som ett lämpligt val. 5) Då värdena i effekttabellen utgår ifrån ett flöde på 0,03 l/s måste vi dessutom beräkna det verkliga vattenflödet för den aktuella effekten. Vattenflödet, q W beräknas enligt q W / (ΔT W x Cp W x ρ W ) > 86 / (6 x 4200 x ) = 0,034 l/s 6

7 Korrektionsdiagram effekt För nedanstående diagram gäller Diagram D Korrektion för andra vattenflöden Blå grafer avser kylvattenkrets (C) respektive 2 kylvattenkretsar (2C). Röd graf avser värme. OBS De lägre nivåerna i kurva 2C beror på att vattenflödet i det fallet halveras då det delas upp på två kretsar. Två vattenkretsar är endast aktuellt för kylvatten, ej värmevatten. Tryckfallsdiagram D2 Tryckfall kyla avser produkt per storlek i variant med en respektive två kylvattenkretsar (C/2C). D Korrektion för andra vattenflöden k,2,,0 0,9 0,8 0,0 0,03 0,05 0,07 0,09 0, 0,3q w (l/s) 0,04 0,0 0,5 0,20 0,25 0, 0,35 0, 0,45 q w (m 3 /h) D2 Tryckfall kyla p d (kpa) C 20-C 800-C C H 2C 00-2C 20-2C 800-2C Dimensionering ljud För redovisad ljuddata gäller Ljudtrycksnivå, L PA db(a) avläses i Dimensioneringsdiagram ljud där P s (Pa) är statiskt tryck och q (l/s alt. m 3 /h) är luftflöde. Data i tabell T5 Egendämpning gäller för baffel inklusive mynningsdämpning. Korrektionsfaktor, K OK db för respektive oktavband erhålles ur tabell T6 Korrektion K OK db. Ljudtrycksnivå, L P db, beräknas enligt L P = L PA + K OK. Mätningarna har utförts enligt ISO samt ISO T5 Egendämpning T6 Korrektion K OK db Oktavband Tolerans ±3 db Oktavband Tolerans ±3 db 0,03 0,04 0,05 0,07 0,0 0,5 0,20 q w (l/s) 0, 0,5 0,20 0,25 0, 0, 0,50 0,60 0,70 m 3 /h D3 Tryckfall värme p d (kpa) ,5 0,3 0, 0,0 0,02 0,03 0,05 0,07 0, q w (l/s) 0,05 0,08 0,0 0,5 0,20 0,25 0, 0,35 m 3 /h 7

8 Dimensioneringsdiagram ljud Ljudtrycksnivå, L PA db(a) i diagram D4-D6 motsvarar A-vägd ljudnivå i efterklangsfältet vid 0 m² ekvivalent ljudabsorptionsarea. Detta motsvarar 4 db rumsdämpning i ett normaldämpat rum med 25 m³ rumsvolym. Se tabell T7 Rumsabsorption gällande korrigering för andra typer av rum än normaldämpade. T7 Rumsabsorption Rumsvolym (m 3 ) Rumstyp Korrigering (db) Hårt rum + 2 Dämpat rum - 2 Hårt rum - 3 Normalt rum - 5 Dämpat rum - 7 D4 800 P s (Pa) q (l/s) D m 3 /h L db(a) PA P s (Pa) 500 L db(a) PA q (l/s) m 3 /h D6 00 P s (Pa) 500 L db(a) PA q (l/s) m 3 /h 8

9 Mått och vikt B ØD CL ± Co Ho Hi Ci CL Specifikation Beställningskod OAHF - XX - XXX - X - X - X - XXX Produkt OAHF Benämning, storlek (mm) Kanalanslutning, storlek (ød, mm) XXX Kyla/Värme Vattenanslutning Antal kylvattenkretsar i batteri Styr **) Endast kyla Kyla och värme 0 Samma sida som luftanslutningen Motsatt sida från luftanslutningen A B En vattenkrets Två vattenkretsar 2 Utan styr, utan kondensvakt Utan styr, med kondensvakt Med integrerad styr ControlAir Med integrerad styr ControlAir, stand-alone **) Specificeras inte styr vid orderläning, levereras produkten enligt styrkonfiugaration 00 (utan regulator, med kondensvakt) Exempel OAHF B-2-00 A C ±27 90 Bild 5., mått (mm). 594 T8 Mått och vikt Mått (mm) ØD *) A B C Vikt (kg) Vattenvolym (l) / , / , / ,3 CL = Centrumlinje. *) Kanalanslutning är valbar (nom Ø25 el. Ø60), specificeras i beställningskod enligt anvisning. T9 Vattenanslutningar Antal vattenkretsar -krets Samtliga Ø 2 2-kretsar Samtliga Ø 5 Vattenanslutning (mm) Kylvatten Värmevatten In [Ci] Ut [Co] In [Hi] Ut [Ho] Ø 2 9
