4 5.4 Fastighetens handlings- och ritningsförteckning Disciplinkod / Ansvarig part Plannumrering och våningsbenämning Modellfil Komplementfil Ritningsindelning Skalstock Orienteringsfigur Ritram Revidering och PM-hantering 29 6 Namngivningskonventioner Modellfilens namn Ritningsdefinitionsfilens och ritningens filnamn Komplementfilens namn Textdokument Namnkonventioner 35 7 Projektering - AutoCAD Struktur i AutoCAD Externa referenser, XREF Ritningsdefinitionsfil Ritningsindelning Ritram, attributblock till ritram ritinfo_a1.dwg samt skalstock.dwg Revideringsblock revinfo_01.dwg Modellblock modellblock.dwg Lagerhantering Linjer Texter Script för omstämpling av handlingar 42 8 Projektering - Revit Struktur i Revit Mallfil med ritningsdefinitioner och ritningsindelning Modellfiler 44

5 8.4 Revideringstext Objekt Linjer Texter Anvisning till Revit mallfil 47 9 Samgranskning, funktionskontroller Projektavslut Leverans av handlingar vid projektavslut Definition av leverans Arkivhandlingar 55

6 1 Bakgrund och inledning Detta dokument ingår som bilaga till fastighetsförvaltningens projekteringsanvisningar. Denna bilaga måste alltid läsas i enlighet med läsanvisningar i projekteringsanvisningarnas övergripande dokument, punkt 1 Introduktion. 1.1 Syfte För att effektivisera informationshanteringen i förvaltning och projektarbete tydliggörs nedan fastighetsförvaltningens arbetssätt. Syftet med anvisningen är att skapa ett likriktat arbetssätt för fastighetsförvaltningens organisation och dess konsulter. Dokumentation framtagen under projektskedet med information/metadata kopplat till handlingarna kommer att effektivisera CAD-projekteringen och underlätta förvaltningsarbetet. 1.2 Referenser Denna CAD-manual bygger på vedertagna rutiner inom byggbranschen samt inarbetning av nytänkande i gällande standarder med anpassning till fastighetsförvaltningens organisation. Där inget annat anges gäller Svensk Standard med tillämpning enligt senaste gällande version av nedan angivna standarder. Det åligger fastighetsförvaltningens konsulter att ha kännedom om de senaste uppdateringarna i SIS. (Swedish Standards Institute, SS ISO 13567/BSAB 96 SB 11 SS Byggritningar Utgåva 3 Bygghandlingar 90 (BH90) del 8, utgåva Avsteg Samtliga avsteg dokumenteras i en Projektanpassad CAD-manual även kallad Projektprofil och ska vara godkända av fastighetsförvaltningen. 1.4 Läsanvisning Denna CAD-manual är uppdelad i 4 olika avsnitt: Kapitel 1 2 är allmän information gällande denna CAD-manual samt CAD/ BIM-direktiv och ansvarsområden för projektet. Kapitel 3 4 behandlar projektportalen DROPS med förutsättningar och diverse funktioner. Kapitel 5 9 tar upp gemensamma förutsättningar för projekteringen och namngivningskonventionen för filer. Här finns även separata kapitel gällande hur projekteringen ska läggas upp i Autodesk AutoCAD samt 6

7 Autodesk Revit. Avsnittet avslutas med ett kapitel gällande samgranskning för projektet. Kapitel 10 behandlar hur slutleveransen av ett projekt ska utföras av projektörerna. 2 CAD/BIM-organisation Nedan följer en sammanfattning av gällande CAD/BIM-direktiv samt ansvarsområden. För mer detaljerad beskrivning, läs respektive del i denna anvisning. För att uppfylla gällande CAD/BIM-direktiv på bästa sätt ska program som är kompatibla med DROPS tilläggsprogram, CAD Upload, användas. Det beslutas av informationssamordnaren i varje enskilt projekt vilka program som ska användas. CAD-organisationen består av: Informationssamordnare för projektet. CAD/BIM-ansvarig hos respektive projektör. Fastighetsförvaltningens ritningstekniska förvaltning. Allmänna direktiv: DROPS ska användas för samtliga leveranser samt vid utbyte av underlag. På DROPS finns CAD-manual och projektprofil. På DROPS finns CAD-mallar som ska användas. CAD Upload ska användas vid samtliga leveranser av CAD-filer och ritningar. Nybyggnationer projekteras i objektsorienterad 3D. Vid större ombyggnader beslutas projekteringsmetoden av fastighetsförvaltningen, där målet är objektsorienterad 3D. Vid avslut levereras allt digitalt material enligt dessa anvisningar. Kontroll och sammanställning utförs av informationssamordnare. Vid totalentreprenad övertar entreprenören ansvaret för informationssamordnare. 2.1 Ansvarsområden Informationssamordnare Informationssamordnare, likaså BIM-samordnare i BIM-projekt, ska utses av fastighetsförvaltningen innan eller vid projektstart. Informationssamordnarens uppgifter består av att: Leda och samordna projektets CAD/BIM-arbete. Ta fram projektprofilen som innehåller all relevant information gällande det specifika projektet. Skapa projektgemensamma CAD-filer. 7

8 Utföra löpande kontroller av uppladdade handlingar. Kontinuerligt skapa samlingsdokument på DROPS vid ändring av handlingstyp/skeden samt revisioner Projektörernas CAD/BIM-ansvariga CAD/BIM-ansvarig hos varje projektör ska ansvara för följande uppgifter: Delta aktivt i projektet. Säkerställa att den egna organisationen använder fastighetsförvaltningens projektnätverk DROPS. Säkerställa att fastighetsförvaltningens CAD-manual (detta dokument) samt projektprofilen följs. Under pågående projektering ska varje konsults CAD/BIM-ansvarig se till att erforderliga säkerhetskopior och antiviruskontroller utförs på samtliga handlingar som har levererats. Leverans av digitala handlingar ska följa fastighetsförvaltningens CADmanual (detta dokument) och vara kvalitetskontrollerade. Medverka vid CAD/BIM-samordningsmöten. Se till att mallfiler och ritningsdefinitionsmallar skapade av informationssamordnaren används. Disciplinanpassa mallfiler och ritningsdefinitionsmallar. CAD-filer och ritningar i PDF/A-format ska laddas upp med verktyget CAD Upload. Använda DROPS CAD-struktur med gemensam mappstruktur, externa referenser, XREF, och namngivning av attributblocken och ritramsfamiljen. Detta ska ske enligt följande anvisningar annars fungerar inte uppladdningen med CAD Upload till DROPS: Använda den gemensamma mappstrukturen som finns att hämta som ZIP-fil. Ritramsfamilj ska heta enligt mallar från informationssamordnaren. Ritningsdefinitioner A1 ska innehålla blocket ritninfo_a1.dwg, med textattribut. Blocket ska fyllas i med metadata/information om ritningen. Modellfiler ska innehålla blocket modellblock.dwg, med textattribut. Blocket ska fyllas i med metadata/information om modellen. Vid revideringar ska blocket revinfo_a1.dwg användas i AutoCAD och i Revit ska standardfunktionen användas. Externa Referenser ska vara kopplade med Overlay, och med relativa sökvägar i två steg. (../../) Uppdatera fastighetens handlings- och ritningsförteckning Fastighetsförvaltningens ritningsadministration Är sakkunnig gällande ritningshantering inom fastighetsförvaltningen. 8

9 Ansvarar ihop med informationssamordnaren för utvärdering av befintligt CAD-upplägg inför projektstart. Är ansvarig för arkivering av dokumentation vid projektavslut. Ansvarar ihop med informationssamordnaren för stickprovskontroller på samtlig dokumentation inför projektavslut. Är ansvarig för att låna ut fastighetens handlings- och ritningsförteckning i god tid innan projektstart. 3 Förutsättningar 3.1 Projektnätverk, DROPS På DROPS startsida för projekt under rubriken Generella användarmanualer och anvisningar finns hjälpmedel i form av dokument för deltagarna i projektet. Här finns manualer för bl.a. projektnätverket DROPS och hur man ska ladda upp ritningar med CAD-upload. Här finns även information om vad som behövs installeras på datorn för att uppnå full funktionalitet med DROPS. 3.2 Projektgemensamma sökvägar i DROPS CAD-manual och Projektprofil: 00 Gemensamt/02 Styrande dokument och avvikelser/03 CAD och BIM. Mallar av olika slag bl.a. mappstruktur för CAD Upload 00 Gemensamt/03 Mallar och checklistor. CAD-mallar (projekteringsunderlag) som ska användas under: 06 Projektering/Handlingar och textdokument/p 3.3 Säkerhet Under pågående projektering ska varje konsults CAD-ansvarig se till att antiviruskontroller utförs och säkerhetskopior skapas i erforderlig omfattning samt vid varje utskick då det åligger varje konsult att kunna rätta eventuella fel på leveransen från gällande underlag. 3.4 Format Samtliga dokument som tas fram i ett projekt ska laddas upp på projektnätverket DROPS. Handlingar som kan komma att behöva bearbetas i fastighetens förvaltning ska sparas i arbetsformat, exempel på arbetsformat är.docx,.xlsx,.dwg,.rvt. 9

10 3.4.1 Definitioner format Arbetsformat: Filformat som används vid redigering av filer och underlag, knutna till en bestämd programvara. ANM. Exempel på programvaror: AutoCAD, MS Word, Adobe InDesign. För långsiktig åtkomst och konverterbarhet är det en fördel att använda filformat för grundprogrammen och undvika varianter som kräver särskilda applikationer. Publiceringsformat: Neutralt filformat, oberoende av programvara som används för redigering, avsett att ge enhetlig presentation på bildskärm och vid utskrift. ANM. Publiceringsformat kan skydda mot oavsiktlig redigering, dokumentet kan lösenordskyddas och förses med elektronisk signatur för att verifiera att det överensstämmer med originalet. Exempel på publiceringsformat: PDF/A Leveranser i samband med projektavslut Samtliga leveranser i samband med avslut av projektet exempelvis relations-, förvaltningshandlingar samt teknisk dokumentation ska levereras i PDF/A (600 dpi). Foto levereras i JPG-format. Arbetsformat ska följa de programvaror och arbetsformat som använts i projektet PDF/A För icke redigerbara filer ska PDF användas som publiceringsformat under projektering och vid leverans av relationer och förvaltningsdokument ska PDF/A användas. PDF/A är ett arkivbeständigt format och kräver att standardinställningen i PDF-skrivarens utskriftsinställningar justeras.en lathund gällande inställning av PDF-program finns tillgänglig på DROPS startsida för projekt Ritningar Ritningar ska skrivas ut i liggande format och vara direkt läsbara på skärm utan vridning. Det är en standardinställning i utskriftsinställningarna. Konsulten ansvarar för samt kontrollerar skalenligheten. 3.5 Program och Applikationer Webbläsare Internet Explorer ska användas för att uppladdningen till DROPS ska fungera. Version 8 eller nyare. För Internet Explorer 8 och 9 fungerar endast 32 bitars version av CAD Upload. För senare versioner fungerar 64 bitars version av CAD Upload CAD program/applikationer Programvaror ska komma från stabila och stora leverantörer. Program som är kompatibla med DROPS tilläggsprogram CAD Upload ska användas. Projektering ska vara objektsorienterad i 3D av arkitekt, konstruktör, brandkonsult, elprojektör, ventilationsprojektör, rörprojektör och markprojektör. Övriga discipliners programvara beslutas i samråd med informationssamordnaren. 10

11 CAD Upload är kompatibel med Autodesk Revit och AutoCAD. Det gällande utbytesformatet beslutas av informationssamordnare i varje enskilt projekt avseende vilket program och version som ska användas. Valet av programvara dokumenteras i projektets projektprofil. I projekt med befintligt underlag gäller dessutom: Samma programvara och applikation, per tekniskt system, ska användas för hela fastigheten, inte bara berörd byggnadsdel i projektet. Därför ska hänsyn tas till vilken programvara, filformat och applikation som har använts till befintligt CAD-material. Om t.ex. dwg, med AutoCAD, har använts sedan tidigare, ska detta användas i pågående och kommande projekt. Det gäller även t.ex. applikationer som Magi CAD, och dess projektfiler med produkter. Befintliga projektfiler från applikationer ska användas om det finns sådana och får ej ersättas av egna. Exempel på projektfiler är Magi CADs EPJ-, LINoch QPD-filer för installationskonsulter. Om en fastighet är ritad med objektorienterad CAD så ska även alla förändringar ske objektorienterat. Med objektorienterad menas att objekt är intelligenta, dvs att en vägg är ett väggobjekt, och inte linjer eller solider Ordbehandling, kalkyl och databasprogram Microsoft Office eller program som är fullt kompatibla med detta bör användas. De program och applikationer som används i projektet dokumenteras i projektprofilen. 4 DROPS 4.1 Allmänt DROPS är ett stödsystem för digital hantering av handlingar. Det består av: Projektnätverket som hanterar dokumentation och utbyte av information för alla projekt. Originalarkivet vilket innehåller samtliga relationshandlingar, förvaltningsdokument och förvaltningsritningar. Förvaltningsarkivet som hanterar dokumentation gällande drift och underhåll av fastigheter. Respektive part som använder DROPS ansvarar för det innehåll som laddas upp och att detta är förenligt med svensk lag. Projektledaren beställer inloggningsuppgifter för respektive projektdeltagare. Alternativt kan nya användare registrera ett konto genom att gå in på drops.helsingborg.se och välja Ny användare. 11

12 Varje morgon får alla projektdeltagare ett automatiskt e-postmeddelande från DROPS där de senaste händelserna under dygnet visas Kommunikation Projektrelaterad support sker i första hand via projektets informationssamordnare. Om detta inte är möjligt, kontakta fastighetsförvaltningens ritningsadministration: Camilla Ridell Kathrine Ekelund Ritningstekniker Systemansvarig Tfn: Tfn: camilla.ridell@helsingborg.se kathrine.ekelund@helsingborg.se 4.2 Projektnätverk I projektnätverket hanteras dokumentation och utbyte av information för alla byggprojekt från projektidé fram till överlämning av förvaltningshandlingar till förvaltningsorganisationen. Alla som är involverade i ett projekt hos fastighetsförvaltningen t.ex. projektörer, entreprenörer och andra sakkunniga ska använda projektnätverket för informationsutbyte. Adress: 12

13 4.3 Filutbyte Allt filutbyte i projektet ska ske genom projektnätverket. Filer som ritningar, modeller, arbetsmaterial, tidplaner, protokoll m.m. ska laddas upp till projektnätverket enligt tidplan eller vid annan överenskommen tid Filnamn Alla dokument måste ha samma filnamn genom hela projektet och vidare in i arkivet. Byt aldrig filnamn och använd inte exempelvis datum eller handlingstyp i filnamnet. Den typen av information skrivs in i DROPS vid uppladdningstillfället. Projektnätverket bygger på versionshantering, dvs. att filer lägger sig ovanpå varandra där alltid den senaste versionen syns, därför är det väldigt viktigt att vara noggrann med filnamnen. Om du är osäker på filnamnet eller har råkat ladda upp en fil med fel filnamn kontakta alltid projektets informationssamordnare. 4.4 Gemensam mappstruktur Fastighetsförvaltningens mappstruktur i projektnätverket ska användas för att uppladdningen med CAD Upload ska fungera. En ZIP-fil med hela strukturen för CAD-projektering ska laddas hem från projektnätverket, detta ansvarar CAD-ansvarig hos respektive projektör för. Se Kap 2.2 för sökväg. Bilden ovan visar mappstrukturen för Arkitekten, varje projektörs disciplinmappar innehåller de sex undermapparna med samma namngivning. 13

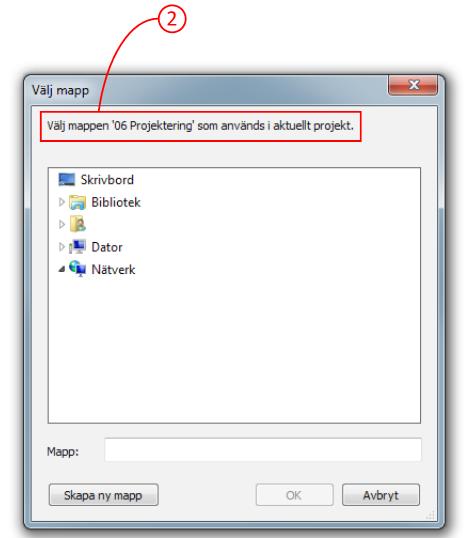

14 4.5 CAD Upload: uppladdning av ritningar och CAD-filer Uppladdning av ritningar och.dwg-filer till projektnätverket ska ske med verktyget CAD Upload, som startas i projektnätverket genom att klicka på Ladda upp ritningar under fliken Filer, se nedan. Därefter följs instruktionerna angivna i de fönster som kommer fram. En förenklad illustration finns nedan där arbetsprocessen avslutas med att filer dras från ett utforskarfönster och släpps inom det grönmarkerade området nedan. En mer utförlig instruktion, Användarmanual Ladda upp ritningar och instruktionsfilmer för CAD-Upload, finns på DROPS startsida för projekt. 14

15 CAD Upload uppdateras kontinuerligt och respektive projektörs CAD-ansvarig ansvarar för att den senaste gällande versionen används. För att projektörer ska kunna använda verktyget CAD Upload måste Active-X-kontroller och popupfönster tillåtas samt att DROPS måste läggas till som tillförlitliga (betrodda) platser i webbläsaren Internet Explorer. Installationspaket och anvisningar om inställningar för webbläsaren finns på DROPS startsida för projekt, Installationsanvisningar för CAD Upload. Det finns även en film som beskriver detta på startsidan för projekt CAD Upload - funktioner Läser automatiskt in metadata ur ritningsdefinitionsfilens block i ritramen samt dwg-modellfilernas modellblock till projektnätverket. Läser automatiskt in metadata från den utexporterade.xml filen till projektnätverket vid användning av Revit. Kontrollerar att filerna följer de regler som fastighetsförvaltningen definierat för bl.a. externa referenser, mappstruktur och metadata. Skapar relationer mellan de refererade filerna så att det går att öppna DWG-filer i projektnätverket med hjälp av Brava-viewern. Därmed kan man se filerna korrekt med alla externa referenser och man får även med alla handlingar i relation till den valda filen när man vid nedladdning väljer inkludera externa referenser. 4.6 Drag and Drop: uppladdning av övriga filer Uppladdning av övriga filer som exempelvis tekniska beskrivningar eller handlingsförteckningar sker genom drag and drop-funktionen. Arbetsprocessen består av att mappen som filen/filerna ska läggas i markeras. Därefter markeras filen/filerna i ett utforskarfönster för att sedan dras därifrån och släppas inom området där det står Nytt dokument eller dra filer hit. 15

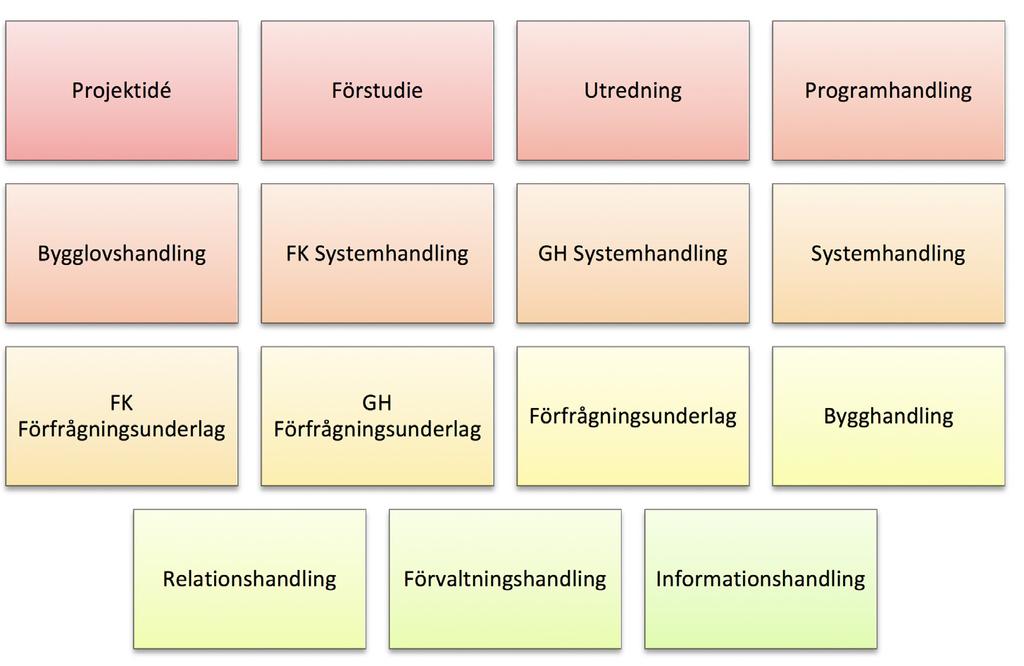

16 4.7 Handlingstyper Handlingar ska märkas med något av följande skeden: FK Förhandskopia GH Granskningshandling FK och GH värden kan användas på systemhandling och förfrågningsunderlaget. Vid användning av dessa handlingstyper skrivs datum för versionen in i ritningshuvudet. Endast dessa handlingstyper är fördefinierade som godkända värden i projektnätverket och kontrolleras vid uppladdningen av CAD Upload. Inga handlingstyper utöver ovanstående accepteras. Handlingstyper för aktuellt projekt definieras i Projektanpassad CAD-manual, projektprofilen Förändring av handlingstyp under projekteringen När handlingarna ska övergå till bygghandlingar eller relationshandlingar gäller det att alla handlingar ska rensas från föregående revideringar och nytt datum fylls i för den aktuella handlingstypen. 16

17 4.8 Publicerade/godkända handlingar Godkännandehantering används för att publicera handlingar under länken Slutgodkända dokument på projektnätverket. Handlingar publiceras på projektnätverket genom att handlingen först godkänns av projektör, godkänns av projektets informationssamordnare och sedan slutgodkänns av projektledare. Det är först när handlingen får publiceringsstatus Publicerad som den blir officiell i projektet och blir gällande för sin handlingstyp. Endast PDF-filer ska godkännas. Handlingar godkänns i tre steg: 1. Egenkontrollerad och godkänd av projektör 2. Kontrollerad och godkänd av informationssamordnaren 3. Slutgodkänd av projektledaren Handlingar ska publiceras/godkännas när de ska vara officiella i projektet som när de uppnått exempelvis ny status och/eller vid revideringar. Arbetshandlingar, diskussionsunderlag som laddas upp på projektnätverket ska inte godkännas. Det är viktigt att handlingarna blir publicerade eftersom entreprenören inte, per standardinställning, har tillgång till mappen 06 Projektering. För att låsa versioner i olika skeden och därmed få historiken sparad, som t.ex. Förfrågningsunderlag, Bygghandling, Relationshandling osv. ska handlingarna vara publicerade. Då kan handlingar paketeras i samlingsdokument. 4.9 Samlingsdokument handlingshistorik Med samlingsdokument kan man paketera en samling dokument och ritningar. Syftet med att skapa samlingsdokument är att spara historiken för handlingarna. Detta görs av informationssamordnaren i samband med byte av handlingstyp och/eller revideringar. I samtliga projekt ska samlingsdokument skapas och det är informationssamordnarens ansvar. 17

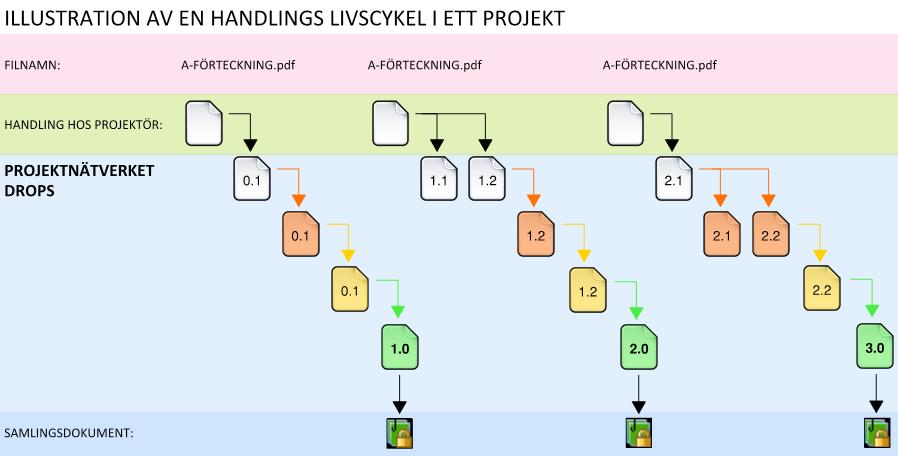

18 4.10 Flöde av handlingar i Projektnätverket En handlings livscykel i ett projekt: Illustrationen ovan visar hur ett dokument A-FÖRTECKNING.pdf lever under ett projekt. Handlingens flöde: Första versionen av filen 1. Filen laddas upp på DROPS som version Därefter godkänns filen av projektören och behåller då version 0.1 men får en orange markering på kolumnen Godkännande. 3. En avisering skickas ut om att det finns nya dokument att granska och slutgodkänna. 4. a.) Dokumenten datagranskas av informationssamordnaren. Om dokumenten inte uppfyller kraven kommer dokumenten inte att bli publicerade. De blir inte publicerade förrän projektören åtgärdat informationssamordnarens kommentarer. Är dokumenten godkända godkänns de av Informationssamordnaren och behåller version 0.1. Dokumenten får då ytterligare en markering i kolumnen Godkännande, denna gång en gul. b.) Projektledaren granskar handlingarna. 5. Dokumenten slutgodkänns av projektledaren och publiceras som version 1.0. Dokumenten får ytterligare en markering i kolumnen Godkännande, denna gång grön. 6. Samlingsdokument av de slutgodkända filerna skapas av informationssamordnaren. Andra versionen av filen 7. En uppdaterad version av handlingen laddas upp av projektören som arbetsversion och blir då version 1.1, inget godkännande behövs då detta endast är en arbetsversion. 18

19 8. En avisering skickas ut om en uppdaterad handling, inga godkännandesteg görs. 9. I nästa steg ska projektören ladda upp en ny uppdaterad version av arbetshandlingen som ska bli officiell i projektet. Projektören godkänner därefter handlingen som får version En avisering skickas ut om att det finns nya dokument att granska och slutgodkänna. 11. a.) Dokumenten datagranskas av informationssamordnaren. Om dokumenten inte uppfyller kraven kommer dokumenten inte att bli publicerade. De blir inte publicerade förrän projektören åtgärdat informationssamordnarens kommentarer. b.) När dokumenten uppfyller kraven godkänner Informationssamordnaren dem. c.) Projektledaren granskar handlingarna. 12. Dokumenten slutgodkänns av projektledaren och publiceras som version Samlingsdokument av de slutgodkända filerna skapas av informationssamordnaren. Tredje versionen av filen 14. En uppdaterad version av handlingen laddas upp och godkänns av projektören, version 2.1. Handlingen godkänns dock inte av informationssamordnaren. Projektören åtgärdar kommentarerna från informationssamordnaren och laddar upp och godkänner en ny version av handlingen, version En avisering skickas ut om att det finns nya dokument att granska och slutgodkänna. 16. Dokumenten slutgodkänns av projektledaren och publiceras som version Samlingsdokument av de slutgodkända filerna skapas av informationssamordnaren. 18. Därefter uppdateras handlingen på nytt vid varje skede/revidering samt publiceras och paketeras i samlingsdokument på nytt. Kolumnen Version på portalen anger om det är ett slutgodkänt, publicerat eller opublicerat dokument. När ett dokument är publicerat får det version x.0 (ex 1.0, 2.0 osv) vid nästa uppladdning får dokumentet version x.1 (ex 1.1, 1.2 osv). Det ska inte förväxlas med revidering utan är endast ett riktmärke på hur många gånger dokumentet har publicerats på portalen Beställningsrutiner för utskrifter För beställning av utskrifter från kopieringsbyrå, som har avtal med fastighetsförvaltningen, används funktionen som finns på DROPS. 19

20 4.12 Drift- och underhållsdokumentation Drift- och underhållsdokumentation ska levereras enligt de mallar som finns under respektive teknikområde i projektet. 5 Projektering Gemensamma förutsättningar 5.1 Projektanpassad CAD-manual, projektprofil Vid projektstart ska informationssamordnaren upprätta en Projektanpassad CAD-manual. Manualen ska redovisa projekt- och fastighetsinformation, CAD-ansvariga, programvaror och versioner samt eventuella beslutade avsteg från CAD-manualen. Fastighetsförvaltningen ska granska den Projektanpassade CAD-manualen och lämna kommentarer till projektledaren och informationssamordnaren. 5.2 Informationssamordnarens uppdrag vid uppstart av nytt projekt Informationssamordnaren och fastighetsförvaltningens ritningstekniker ansvarar för att publicera befintliga arkivhandlingar och underlag i sitt ursprungliga format på DROPS. Informationssamordnaren skapar projektgemensamma komplementfiler som stom-/modulnät, ritytor/konnektionslinjer, projektanpassad ritningsram och namnruta samt ritningsdefinitionsmallar för planer, fasader, huvudsektioner, detaljer och uppställningsritningar. 5.3 Projekt i befintliga fastigheter med befintligt ritningsunderlag Före projekteringsstart ska informationssamordnare i samråd med fastighetsförvaltningen kontrollera CAD- och ritningsunderlag i originalarkivet, samt undersöka om bearbetning av underlag inför projektering behövs. All projektering ska utgå från befintliga CAD-modeller som lånas ut till projekten från originalarkivet. Om det finns befintligt underlag i konsulters lokala system, ska det lämnas för inläggning i fastighetsförvaltningens originalarkiv innan projektet startas. Ritningsindelning, namngivning och metadata får endast ändras i de fall informationssamordnare tillsammans med fastighetsförvaltningens ritningsadministration anser det nödvändigt. Beslut om framtagning av ritdefinitioner, ritningsindelning och namngivning i mindre ombyggnadsprojekt ska tas i samråd mellan fastighetsförvaltningens förvaltare, projektledare och informationssamordnare. Beslutet ska dokumenteras i fastighetens CAD-plan av informationssamordnaren. Informationssamordnaren kontrollerar att inga andra projekt pågår i samma fastighet och samordnar i så fall de pågående projekten. 20

21 I de fall flera projekt pågår i samma fastighet och på samma plan, dvs. lånar samma modell från originalarkivet, måste synkning och uppdatering av modellfilen ske innan den återlämnas till originalarkivet. Det beslutas i projektet vem som ansvarar för att slå ihop modellerna och dokumenteras i Projektanpassad CAD-manual. I projekt med befintligt underlag gäller: Samma programvara och applikation, per tekniskt system, ska användas för hela fastigheten och inte bara för berörd byggnadsdel i projektet. Därför ska hänsyn tas, till vilken programvara, filformat och applikation som använts till befintligt CAD-material. Om t.ex. dwg, med AutoCAD, har använts sedan tidigare, ska detta användas i pågående och kommande projekt. Det gäller även applikationer t.ex. MagiCAD och dess projektfiler med produkter. Befintliga projektfiler från applikationer ska användas om det finns sådana och får ej ersättas av egna. Exempel på projektfiler är MagiCADs EPJ-, LINoch QPD-filer för installationskonsulter. Om en fastighet är ritad med objektorienterad CAD så ska alla förändringar ske objektorienterat. Med objektorienterad menas att objekt är intelligenta, dvs att en vägg är ett väggobjekt, och inte linjer eller solider. Om befintligt underlag är i 2D ska beslut tas av fastighetsförvaltningen i samråd med informationssamordnaren, beroende på projektets storlek, om fortsatt projektering ska ske i 2D eller 3D. 5.4 Fastighetens handlings- och ritningsförteckning Varje fastighet har en handlings- och ritningsförteckning per disciplin som redovisar samtliga handlingar i fastighetens arkiv. (I de fall det inte finns, upprättas de av fastighetsförvaltningen inför projektet.) Dessa ska lånas ut från arkivet vid projektstart så att projektören ska kunna se vilket ritningsnummer som ska användas eller vilket ritningsnummer som är näst i tur om en ny ritning behöver tas fram. Vid ombyggnader ska dessa förteckningar beaktas gällande namngivning av handlingar. Förteckningarna ska uppdateras med projektets handlingar i samband med relationshandlingar. Vid nybyggnader används med fördel mallarna för dessa handlings- och ritningsförteckningar från projektstart. 5.5 Disciplinkod / Ansvarig part Förklaring på disciplinkoderna finns även i DROPS. De används för att beskriva vem som är ansvarig part för en fil. 21

22 A Arkitekt HG Hyresgäst AK Akustik I Inredningsarkitekt B Beställare K Byggnadskonstruktör BM Besiktningsman KA Kvalitetsansvarig BP Bas-P KP Prefab konstruktör BR Brand L Landskapsarkitekt BU Bas-U M Markprojektör C Infomations- och CAD-samordning MI Miljösamordnare E Elprojektör P Projektgemensamt EB Entreprenör Bygg PI Projekteringsledare EE Entreprenör El PL Projektledare EN Energi R VA-projektör ES Entreprenör styr S Styr- och övervakningsprojektör EV Entreprenör Vent SC Klimatstyr EW Entreprenör VS SE Säkerhet EX Entreprenör övrigt SK Storkök F Fukt SP Sprinkler G Geotekniker V Ventilationsprojektör H Hiss och transportsystem W Rörprojektör Under 06 Projektering finns mappar för ansvariga parters disciplinkoder vilket framgår av figuren ovan. 22

23 Observera att inte alla disciplinkoder har en mapp. Uppstår behovet av undermappar för fler disciplinkoder är det informationssamordnaren som skapar dem. 5.6 Plannumrering och våningsbenämning Plan numreras med utgångspunkt från första användbara planet, Plan 01. Planen ovanför ges nummer 02, 03, 04 osv. Plan 00 används för ett utrymme under plan 01, som t ex krypgrund, pålplan, eller rör under platta. Ett plan övergår i nästa plan i överytan på det bärande bjälklaget. I de fall då ett källarplan finns tillgängligt blir det Plan 01. Första användbara plan. Plan 00 betecknar ett utrymme som är beläget omedelbart under första användbara plan. Våning benämns enligt följande oavsett vilken plannumrering våningen har: Källarvåning Bottenvåning Våning 1 Våning 2 Osv. Takplan 5.7 Modellfil Vid nybyggnation ska samtliga modeller projekteras med objektorienterad CAD i 3D. Projektering med endast linjer får ej ske. Vid ombyggnation tas beslut vid startmöte. Vid ombyggnation ska all projektering utgå från befintliga modellfiler som lånas ut från DROPS originalarkiv. Ritningsmodell som behandlar rivning ska levereras som en separat fil från projektören. Modellfiler ska kontinuerligt, enligt Projektprofilen, uppdateras på DROPS som underlag till övriga projektörer och i samgranskningssyfte. Modellfiler ska vara städade med kommandot Purge och Audit samt vara rensade från objekt som inte är relevanta och som inte hör till byggnaden. 23

24 Inför löpande leveranser finns det inget krav på att modellen ska vara komplett, utformningen av modellen sker i samverkan under projekteringen. Vid leverans i slutet av respektive skede ska: En komplett modell levereras med förväntad detaljeringsgrad. Egenkontroll ska vara utförd och modellen ska vara kontrollerad så att innehållet är korrekt och pålitligt. Eventuella dubbletter och/eller kollisioner av objekt ska vara åtgärdade och bortstädade så att innehållet endast avspeglar den kommande byggnationen. Modellfiler ska delas upp med en modellfil per byggnad och per disciplinkod t.ex. A, K, E, V, W. Modellfiler ska vara rensade med purge unused. Modellfiler i 2D ska ha alla objekt i z=0. Modellfiler ska levereras i enheten millimeter (mm) med undantag för M (Mark) som levererar modellfiler i enheten meter (m). Se till att relevanta länkar/xrefar är kopplade på rätt sätt och att irrelevanta länkar/xrefar är borttagna. Varningar ska vara kontrollerade och rättade. Modellfiler ska vara rensade från text och skräp, t.ex. arbetskopior, stödlinjer osv. Vid projektering i Revit ska modellfilen vara Detach from Central och dwg-filer får inte importeras direkt in i Revit-modellen, endast Link CAD får användas. Beroende på projektets storlek och komplexitet ska dessutom följande beaktas: Modellfilen kan även delas upp per tekniskt system. Samgranskning och funktionskontroller under projekteringen Koordinatsystem Gemensamt koordinatsystem för hela fastigheten ska fastställas där objekt ska ritas i positiva koordinater. Ett lokalt koordinatsystem, User Coordinate System (UCS) ska användas. World Coordinate System (WCS) ska utgöras av kommunens digitala grundkarta. Situationsplan ska utgöras av kommunens digitala grundkarta i koordinatsystem SWEREF 99. I Helsingborgs kommun används koordinatsystem SWEREF och höjdsystem RH Krav på objekt Varje konsult ska projektera alla objekt i 3D, enligt vedertagen projekteringsstandard. Det finns många olika sätt att modellera för att erhålla önskat utseende och funktion på en byggdel. För att tolkningen ska bli korrekt i andra 24

25 system där modellen används så är det viktigt att byggdelarna klassificeras av programvaran till sin rätta funktion. Om bjälklagsverktyget eller annan frihandsmodellering används för att modellera ett tak så ska objektet klassas som ett tak. Däremot ska detaljer som skruvar, byglar och andra mindre delar inte 3D-modelleras. De tynger ned modellen och har inget värde för samgranskningen. Däremot kan information om objektet anges som metadata. Handlingstypen avgör vilken typ av information som ska vara kopplad till objektet. Korrekt volym ska redovisas på objekt. Måttgränsen för håltagning som ska redovisas i modellerna är 30 millimeter. 5.8 Komplementfil Komplementfiler består av komplement till ritningsdefinitionsfilen/mallfilen, t.ex. ritningsram och namnruta, som behövs för att skapa en komplett ritning. En komplementsfil kan vara gemensam t.ex. ritramen eller ansvarig parts egen framtagna, t.ex. förklaringstexter. Komplementfiler ska placeras i mapp \kompl. Projektgemensamma komplementfiler ligger i mapp \Ritningar och textdokument\p\kompl och laddas upp av informationssamordnaren. Ansvarig parts egen komplementsfil ligger i undermapp namngiven efter relevant aktuell disciplinkod. 5.9 Ritningsindelning Ritytor markerar den del i modellen som visas på en ritning och i ritningsdefinitionen. Ritningsindelning krävs för att dela in en modell i ritningar. Indelning ska följa SS EN-ISO Principskiss: 25

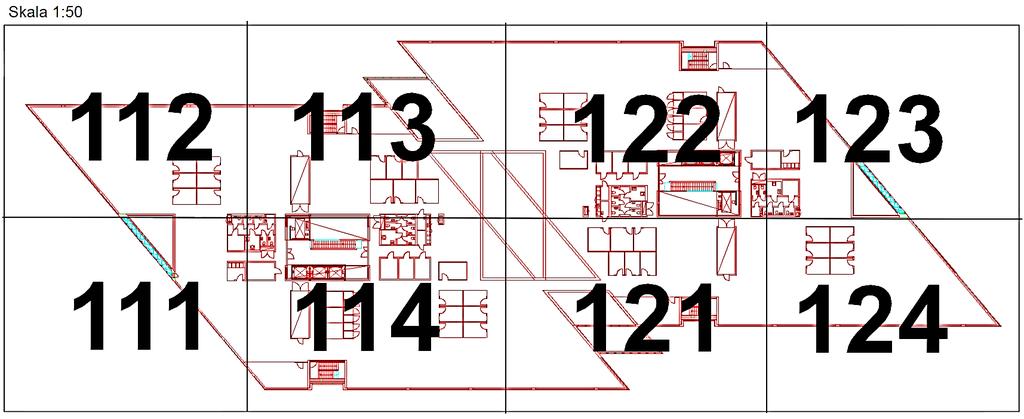

26 Exemplet visar att del 123 är en del av 120 som är en del av 100. Informationssamordnaren ansvarar för att ta fram ritningsindelningen Konnektionslinjer Konnektionslinjer markerar gränsen mellan två ritningar. Vid konnektionslinjen ska hänvisning till angränsande ritningsdel anges. Informationssamordnaren ansvarar för att ta fram konnektionslinjer i samband med ritningsindelningen Stom-/modulnät Om inte befintligt stom- och/eller modulnät finns ska arkitekten och/eller konstruktören skapa ett stom- och/eller modulnät. Färdigt stom- och/eller modulnät överlämnas till informationssamordnare för att implementeras i komplementsfilerna. I AutoCAD kopplas filen som en extern referens till ritningsdefinition i modelspace Skalstock Skalstock ska finnas i ritramsfamiljen eller i varje ritningsdefinitionsfil och ger dig möjlighet att välja skala. 26

27 5.11 Orienteringsfigur Orienteringsfiguren ska visa plan och sektion med plannummer samt gatunamn och norrpil. För varje ritningsdel, för aktuella skalor, ritas en skraffering på ett unikt lager (AutoCAD) eller kopplas till en parameter (Revit). I varje ritningsdefinitionsfil/ på varje sheet kan då korrekt skraffering tändas. Informationssamordnaren ansvarar för att rätt lager/parameter är tänd i respektive ritningsdefinitionsfil och på respektive sheet Ritram Fastighetsförvaltningens ritram ska användas. I ritramen ingår gemensamma delar i namnrutan. I AutoCAD är texter i namnrutan ett separat block, ritinfo_a1.dwg. I Revit är ritramsfamiljen ifylld med den projektgemensamma informationen samt innehåller parameterstyrd skraffering till ritningarna och orienteringsfiguren. Handlingar ska märkas med handlingstyper enligt kap 3.7 Handlingstyper. Inga handlingstyper utöver dem får användas då det endast är dessa handlingstyper som är fördefinierade som godkända värden i DROPS. Det innebär att det endast är ritningar med dessa värden som kommer att accepteras av CAD-Upload och kunna laddas upp till portalen. Nedan finns en förklaring till de olika värdena som ska vara ifyllt, värde som kommer från fastighetsförvaltningen är förifyllda i ritningsdefinitionsfilerna och återfinns även i Projektanpassad CAD-manual. 27

28 1. Handlingstyp Ritningens handlingstyp se kap 3.7 för godkända värden. 2. Fastighetsnamn Uppgifter från fastighetsförvaltningen. 3. Projektnamn Uppgifter från fastighetsförvaltningens. 4. Objektsnr Uppgifter från fastighetsförvaltningens. 5. Byggnads-ID Uppgifter från fastighetsförvaltningens. 6. Projektnr värde från fastighetsförvaltningens. 7. Byggnad Uppgifter från fastighetsförvaltningens. 8. Uppdragsnr Projektörens uppdragsnummer. 9. Ansvarig Fullständigt namn. 10. Datum format ÅÅÅÅ-MM-DD. 11. Ritad av/konst av Signatur. 12. Handläggare Signatur. 13. Systembeteckning 5-siffrigt nummer kopplat till systemet för SP, V och W. Se projekteringsanvisningar. Finns ingen systembeteckning fylls rutan in med ett bindestreck, Rad 1 Hus t.ex. HUS 03, GARAGE. 15. Rad 2 Våningsbenämning och del t.ex. KÄLLARPLAN, DEL 112. Ritningar som inte anger plan anger exempelvis typ av ritning t.ex. uppställning dörrar. 16. Rad 3: Beskrivning. 17. Rad 4: Tekniskt system, t.ex. KANALISATION 18. Skala ange endast en skala för att uppladdning med CAD Upload ska fungera, t.ex. detaljritning där merparten redovisas i skala 1: Ritningsnummer automatiskt fält i dwg som är lika med filnamnet. Ritningsnumret ändras i filnamnen, inte i textfältet. 20. Revideringsbeteckning ska vara samma som senaste ev. revidering i blocket ovanför namnrutan. 21. Revideringsbeteckning 22. Revidering avser Hänvisning till PM-dokument. 23. Reviderings datum format ÅÅÅÅ-MM-DD. 24. Signatur ansvarig för revidering. 28

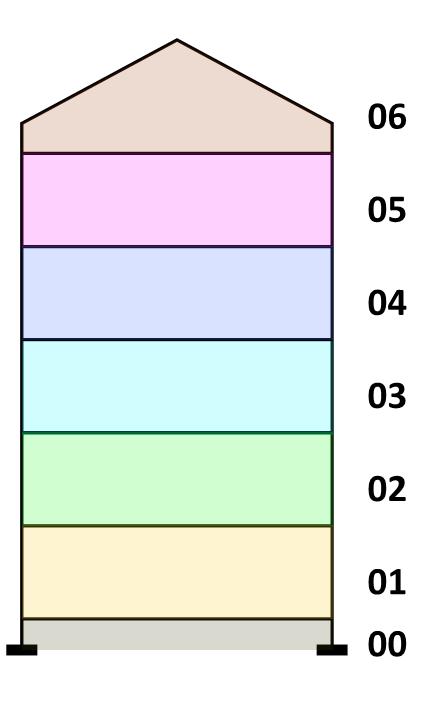

29 Dolda fält Plan två tecken, se tabell nedan* Ansvarig part max två tecken t.ex. A, BR, W, se kap 5.4. *Attributet PLAN anges alltid med 2st tecken. För planritningar anges detta med två siffror enligt Plannumrering kap 5.5 där första användbara planet är 01. Övriga ritningar anges enligt: SE FA SI DE SC FÖ UP ÖV Sektionsritningar Fasadritningar Situationsplaner Detaljritningar Scheman Föreskrifter Uppställningar Övriga ritningar Systembeteckning Systembeteckning ska endast fyllas i på scheman av sprinkler-, rör- och ventilationsprojektörer. Värde på vad som ska skrivas in framgår av projekteringsanvisningar. Är det flera system som redovisas på samma schema så ska fältet fyllas i med intervallet av system, tex V57001-V På alla övriga ritningar ska fältet vara ifyllt med Revidering och PM-hantering Revidering och PM-hantering ska följa Svensk Standard 32206:2008. Detta innebär att om en handling revideras ska detta dokumenteras i ett PM. Detta PM ska innehålla alla ändringar specificerat per handling. Om en ritning har reviderats ska det tillkomma en revideringsrad ovanför handlingstypen som hänvisar till det aktuella PM:et. Allt ska uppdateras och läggas till i handlingsförteckningen. Exempelvis om en ritning revideras består en komplett leverans av: De reviderade handlingarna. Ett PM. En uppdaterad handlingsförteckning. 29

30 6 Namngivningskonventioner Namngivningskonventionen för modellfiler, ritningar/ritningsdefinitioner, komplementfiler och textdokument följer nedan. Namngivningen för modellfiler och komplementfiler ska alltid vara 12 tecken och för ritningar/ritningsdefinitionsfiler 15 tecken. Kravet på antal tecken beror på att det ska vara en likriktad struktur i FF:s arkiv. Enda undantaget avser demonteringsritningar där namngivningen kompletteras med bokstaven R i slutet. 6.1 Modellfilens namn Modellfilens namn ska alltid vara 12 tecken. Lägeskod inom projektet x x d d d _ T a a b b c. d w g x x d d d _ T a a b b c b b c xx Ansvarig part. Uteblivet tecken ersätts med - ddd Innehållskod enl. principer SS Utgåva 2, avseende status och disciplin T Modellfilens typ: P plan S sektion F fasad U uppställning D detaljer C scheman V 3D-modell aa Byggnad. Vid gemensamma byggnader: aa=00. bb Plan vid planritningar. c Plandel (t.ex. plan med entresolplan) fylls i med noll om modellen visar hela planet. bbc Löpnummer vid utebliven plan och plandel. 30

31 Exempel på namngivning av modellfiler: A _ P d w g A-modell, plan, byggnad 02, plan 01. E _ P d w g E-modell, plan, byggnad 02, plan 01. K _ P d w g K-modell, plan, gemensamma byggnader, plan 05. A _ S d w g A-modell, sektion, gemensamma byggnader, löpnummer. V _ D d w g V-modell, detalj, gemensamma byggnader, löpnummer. A _ U d w g A-modell, uppställning, byggnad 03, löpnummer. 31

32 6.2 Ritningsdefinitionsfilens och ritningens filnamn Ritningsdefinitionsfilens filnamn ska alltid vara 15 tecken och ska alltid vara samma som ritningsnumret. AutoCAD: Ritningsnumret i namnrutan är ett attribut med funktionen Fields, och är då automatiskt samma som filnamnet, ändra inte manuellt. Lägeskod inom projektet x x d d d - t - a a b b c c c. d w g x x d d d - t a a b b c c c xx Ansvarig part. Uteblivet tecken ersätts med - ddd Innehållskod enl. principer SS Utgåva 2, avseende status och disciplin t Typ av ritning: 1 plan 2 sektion 3 fasad 4 uppställning 5 förteckningar 6 detaljritningar 7 samordningsritning 8 scheman 9 fri aa Byggnad. Vid gemensamma byggnader: aa=00. bb Plan vid ritningar som endast visar ett plan. Alternativt löpnummer tillsammans med ccc vid övriga ritningar. ccc Del vid planritningar eller löpnummer tillsammans med bb vid övriga ritningar. 32

33 Exempel på namngivning av ritningar/ritningsdefinitionsfiler: A d w g A, plan, gemensamma byggnader, plan 01, del 100 (skala 1:200). K d w g K, plan, byggnad 01, plan 03, del 132 (skala 1:50). S P A d w g Sprinkler, plan, byggnad A, plan 01, del 120 (skala 1:100). E d w g E, plan, gemensamma byggnader, plan 01, del 121 (skala 1:50) A d w g A, Uppställningsritning, byggnad 03, löpnummer, (ritningens innehåll gäller flera plan, bb=00) K d w g K, detaljritning, byggnad 02, plan 01, löpnummer. K d w g K, detaljritning, byggnad 01, löpnummer (ritningens innehåll gäller flera plan, bb=00). 33

34 6.3 Komplementfilens namn Komplementfilens filnamn ska alltid vara 12 tecken. Beteckning, sifferkod eller lägeskod inom projektet x x d d d T B B Y A A A. d w g x x d d d T xx Ansvarig part. Uteblivet tecken ersätts med - ddd Innehållskod enl. principer SS Utgåva 2, avseende status och disciplin T Komplementfilens typ: M Kopplad som extern referens i modelspace. R Kopplad som extern referens i paperspace. BB Byggnadsnummer Y Typ av fil P, Plan S, Sektion F, Fasad U, Uppställning D, Detalj C, Scheman AAA Löpnummer Exempel: E R 0 7 P d w g E-komplement, kopplad som referens i paperspace, byggnad 07, planritning, löpnummer. A R 0 1 F d w g A-komplement, kopplad som referens i paperspace, byggnad 01, fasadritning, löpnummer. Innehållskoder för el: Kod Anläggning Kod Anläggning 601 Yttre Anläggningar 640 Allmän tele 610 Kanalisation 641 Säkerhet (Passagekontroll, Inbrott, Trygghetslarm, CCTV) 630 Kraft 642 Brand- och Utrymningslarm 631 Belysning 643 Mobiltelefoni anläggning i koder för el 632 Styr 660 Åskskydd 633 KNX 690 Övriga elanläggningar 34

35 6.4 Textdokument Textdokuments filnamn ska följa princip enligt nedan: Ansvarig part-beskrivning (fritext). Exempel: A-Ritningsförteckning Ansvarig part-beskrivning Finns det behov av ytterligare tecken för att göra dokumentet unikt kan följande princip användas: Ansvarig part-beskrivning (fritext)-byggnad (vid behov)-löpnummer/datum (vid behov). Exempel: A-Teknisk Beskrivning-02 PL-Projekteringsmöte V-Energiberäkning Ansvarig part-beskrivning-byggnad Ansvarig part-beskrivning-datum Ansvarig part-beskrivning-byggnad-datum 6.5 Namnkonventioner Dokument måste ha samma filnamn genom hela projektet och vidare in i arkivet. Projektportalen bygger på versionshantering, dvs. att filer lägger sig ovanpå varandra där alltid den senaste versionen syns. Byt aldrig filnamn, använd inte datum eller handlingstyp i filnamn på återkommande dokument, det läggs istället på som metadata på filerna i projektportalen. Filer som lånas ut från Arkivet följer ibland olika namnkonventioner. Informationssamordnare i samråd med fastighetsförvaltningen bestämmer om filnamnen ska behållas för versionshistoriken eller om de ska uppdateras enligt gällande namnkonventionen. Alltid samma filnamn! Osäker om filnamn? Fråga informationssamordnaren. 35

36 7 Projektering - AutoCAD 7.1 Struktur i AutoCAD Mallar inhämtas av CAD-ansvarig till projektörer Innan projektering påbörjas ska ett antal mallar och programvaror inhämtas av respektive projektörs CAD-ansvarig och mappstrukturer ska förberedas. Informationssamordnaren har upprättat projektgemensamma CAD-mallar. Löpande uppdatering av komplementfiler och ritningsdefinitionsmallar utförs av informationssamordnaren. Mallar: Projektets mappstruktur, mappstruktur.zip. Ritningsdefinitionsmallar: dwg-filer för ritningsframställning innehållandes attributblock, inrefererad ritram, stomnät samt A-modeller. En dwg-fil per ritning. Norrpil, norrpil.dwg Skalstock, skalstock.dwg Revideringsblock, revinfo_01.dwg Modellinfoblock, modellblock.dwg Attributblock till ritram, ritinfo_a1.dwg Ritramsmall A1 Ritytor med ritningsindelning och konnektioner Stomnät 36

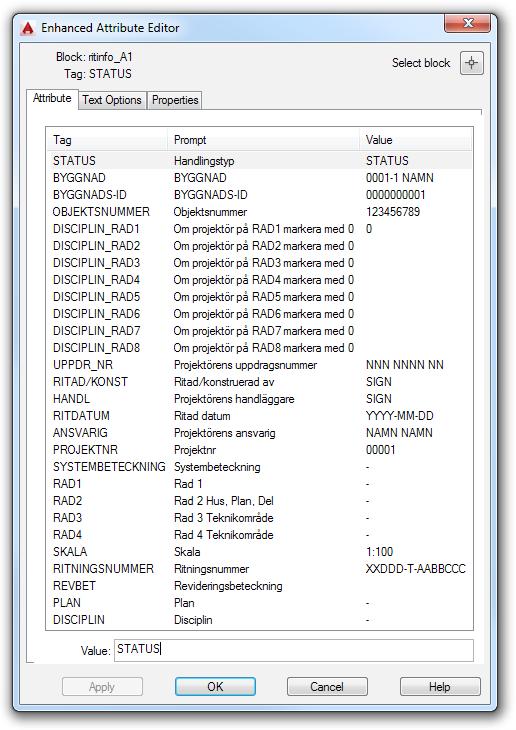

37 Anpassning av mallar Projektören fyller i den disciplinspecifika informationen i attributblocket i ritramen. Projektören ska koppla disciplinens modell i modelspace i ritdefinitionsfilerna. Programvaror: CAD-upload: programvara som måste installeras på varje dator som ska användas för att ladda upp ritningar i PDF/A med tillhörande ritningsdefinitionsfiler samt modellfiler i DWG på DROPS. Brava Viewer: programvara som ska installeras på varje dator för att kunna se filer direkt på portalen, d.v.s. filen behöver inte laddas ner för att granskas. 7.2 Externa referenser, XREF Externa referenser ska kopplas med Overlay. Kopplingar med Attach får inte förekomma. För att alla kopplingar mellan filer ska fungera korrekt hos alla parter måste referenser till andra discipliner vara kopplade med relativa sökvägar i två nivåer; t.ex...\..\a\modell\a--40_p01010.dwg. Insättningspunkten mellan filer ska alltid vara 0,0,0. Samtliga externa referenser ska sättas in i lager 0. A-modellen ska alltid ligga som en loaded referens i samtliga discipliners planmodeller. Inga referenser får ligga som unloaded. 7.3 Ritningsdefinitionsfil Informationssamordnare ansvarar för att ta fram ritningsdefinitionsmallar som underlag till projektörerna. Ritningsdefinitionsfilen definierar ritningens utseende och byggs upp av externa referenser och block. Den ska endast innehålla en layout, att ha flera layouter i en ritningsdefinitionsfil är inte tillåtet. Ritningsdefinitionsfilen och plottskalan ska alltid vara 1:1. Ritningsformat som ska användas är A1. Avvikelse dokumenteras i Projektanpassad CAD-manual, och ska godkännas av fastighetsförvaltningens ritningsadministration. 37

38 7.3.1 Komplementfiler Komplementfilen kan kopplas till ritningsdefinitionsfilen men även till modellfiler, t.ex. stom-/modulnät, ritytor och konnektionslinjer. Egna komplementfiler sparas i egen mapp t.ex. \V\Kompl, och kopplas som extern referens till egna ritningsdefinitioner. Ett exempel är förklaringstexter, slipstexter, som kopplas som extern referens till paperspace. De projektgemensamma komplementfilerna ska ha kvar sin koppling till P\Kompl. 7.4 Ritningsindelning I AutoCAD ingår ritytor i samma komplementfil som konnektionslinjer. Denna komplementfil ska kopplas till ritningsdefinitionen i modelspace Konnektionslinjer För projektering med AutoCAD ligger konnektionslinjer i en projektgemensam komplementfil och ska kopplas som en extern referens från mappen \P\Kompl. 7.5 Ritram, attributblock till ritram ritinfo_a1.dwg samt skalstock.dwg I de projektgemensamma ritningsdefinitionsfilerna i AutoCAD är ritramen inrefererad i paperspace. Inblockat finns även attributblocket ritinfo_a1.dwg med förifylld projektgemensam information samt skalstocken som är förinställd på rätt skala. Det är endast informationen som är inskriven i attributblocket ritinfo_a1.dwg som läses in vid uppladdning till DROPS, se bild på nästa sida avseende informationen som ingår i blocket. Informationen som är inskriven som text följer inte med vid uppladdning. 38

39 Om projektören behöver komplettera med fler ritdefinitionsfiler för t.ex. detaljritningar behövs specifika ritdefinitionsfiler tas fram för det. Ritdefinitionen ska namnges med samma namn som ritningen, attributblocket ritinfo_a1.dwg ska läggas in med insert block i paperspace. Blocket innehåller attribut och ska fyllas i med information som automatiskt kommer att läsas in på DROPS vid uppladdning med CAD Upload. För att den automatiska inläsningen av metadata ska fungera får inte attributblocket, som tillhandahålls genom DROPS, ändras, byta namn eller exploderas. Blocket sätts in i varje ritningsdefinition i paperspace insättningspunkt 0,0. Informationsfälten i blocket är textattribut som läses ut som metadata i DROPS då filerna laddas upp med uppladdnings-verktyget CAD Upload. Dessa texter är väsentliga för sortering, filtrering och sökning i DROPS projektnätverk och arkivet. De projektgemensamma textattributen fylls i av informationssamordnare i ritningsdefinitionsmallar. Övriga attribut ska fyllas i av respektive projektör. 39

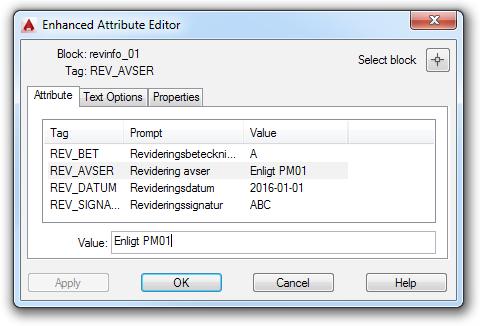

40 7.6 Revideringsblock revinfo_01.dwg Blocket innehåller texter som läses ut då filerna laddas upp till DROPS med CAD Upload. Informationssamordnare tillhandahåller revideringsblocket som finns i mapp...\p\kompl. Revideringsblocket sätts in i ritningsdefinitionsfilen, med kommandot insert block, vid revideringar. Revideringsbokstaven i attributet REV_BET i revideringsblocket måste stämma överens med bokstaven i attributet REVBET i det nedre högra hörnet i attributblocket ritinfo_a1. Annars fungerar inte uppladdningen med CAD-Upload. Även namnet på blocket, revinfo_01.dwg, måste stämma för att uppladdning med CAD-upload ska fungera. Textattribut 1. Revideringsbeteckning 2. Revideringsbeskrivning 3. Revideringsdatum format ÅÅÅÅ-MM-DD 4. Signatur 40

41 7.7 Modellblock modellblock.dwg Block modellblock.dwg ska sättas in i alla modellfiler och innehåller texter som läses in i DROPS vid uppladdning med CAD Upload. Blocket tillhandhålls av informationssamordnaren som finns i mapp...\p\kompl. Värden från fastighetsförvaltningen återfinns i den projektspecifika CAD-manualen. 1. Projektnamn Uppgifter från fastighetsförvaltningen. 2. Handlingstyp Modellens handlingstyp se kap 4.7 för godkända värden. 3. Datum Ändringsdatum, format ÅÅÅÅ-MM-DD. 4. Byggnads-ID Uppgifter från fastighetsförvaltningen. 5. Objektsnummer Uppgifter från fastighetsförvaltningen. 6. Plan/Redovisning* Beskrivning av vad modellen redovisar, vid planmodell ange plannummer tex 01 för övriga redovisningar ange enligt värden nedan*. 7. Byggnad Uppgifter från fastighetsförvaltningen. 8. Ansvarig part Disciplinbeteckning anges med max två tecken t.ex. A, K, E, V, SE. 9. Beskrivning Beskrivning av modellens innehåll i fritext, t.ex. Plan 01 KANALISATION, SEKTION A-A. * Plan/Redovisning - Plan anges alltid med två tecken. För planmodell anges detta med två siffror enligt plannumrering i kap 5.5 där lägsta planet är 01. Övriga modeller anges enligt: SE FA SI DE SC FÖ UP ÖV Sektionsritningar Fasadritningar Situationsplaner Detaljritningar Scheman Föreskrifter Uppställningar Övriga ritningar 41

42 7.8 Lagerhantering Färger på objekt ska alltid vara ByLayer, om inte applikationen hindrar. Lagerstandard ska följa senaste version av SS ISO 13567/BSAB 96, SB-Rekommendationer 11 i tillämpliga nivåer. Vid leverans ska alltid lager 0 vara aktivt. Varje konsult ska tillhandahålla en förteckning över vilka lager som ska vara tända vid samgranskning till informationssamordnaren. 7.9 Linjer Linjetyper bör vara AutoCAD standard. Uppsättning av linjebredder för plottning ska dokumenteras. Pennuppsättningsfilen (.ctb) ska levereras med ritningsdefinitionsfiler. Projektören säkerställer att utskrifter i hel- och halvskala ska vara läsbara och att inlänkade filer redovisas tydligt. Standard penninställningar: Penna Färg Linjebredd (mm) 1 Röd 0,25 2 Gul 1,00 3 Grön 0,35 4 Cyan 0,18 5 Blå 1,40 6 Magenta 0,70 7 Vit 0,50 8 Grå 0,13 9 Ljusgrå Texter Teckensnitt ska vara AutoCAD standard. Textstil, STYLE, sätts till ISOCP och font ISOCP.SHX väljs till denna textstil. All text ska vara annotativ. Projektören säkerställer att texter i hel- och halvskala är läsbara Script för omstämpling av handlingar Informationssamordnaren kan bistå projektörerna, som projekterar i AutoCAD, att ta fram script för omstämpling av handlingstypen i syfte att effektivisera denna process. 42

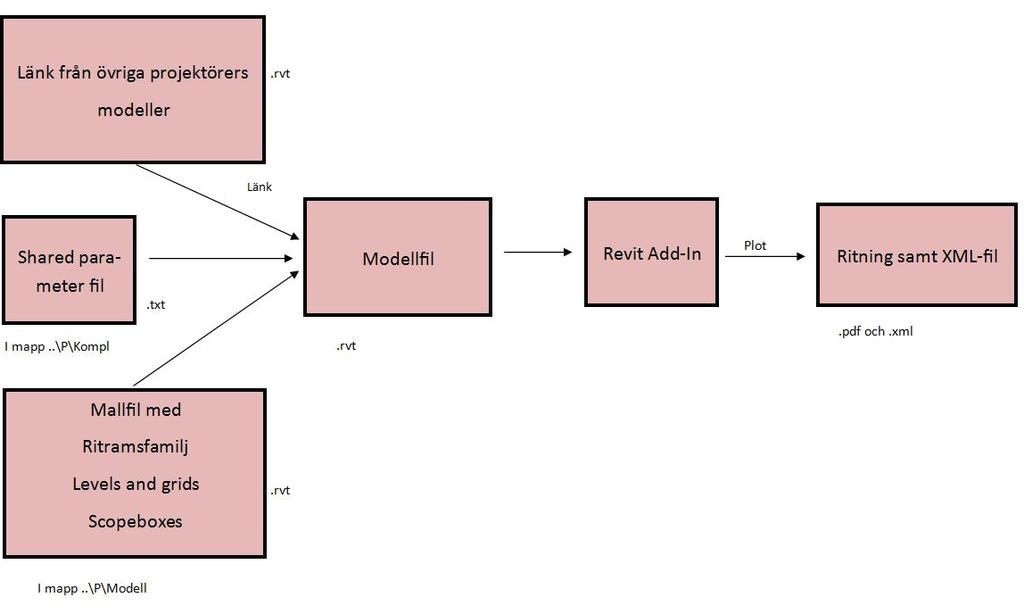

43 8 Projektering - Revit 8.1 Struktur i Revit Mallar inhämtas av CAD-ansvarig till projektörer Innan projektering ska ett antal mallar och programvaror inhämtas av respektive projektör samt mappstrukturer förberedas. I Revit använder varje projektör sin egen företagsmall vid skapandet av modellfilen. Mallfilen till projektet används som en plockfil. Sheets, scope boxes, levels, konnektionslinjer och grids kopieras från fastighetsförvaltningens mallfil till projektörens modellfil. Mallar: Projektets mappstruktur, mappstruktur.zip Ritramsfamilj.rvt Shared parameter.txt Revit mallfil är en neutral modell med ritningsdefinitioner för projektet som innehåller: Sheets Scope boxes för ritningsindelningen Levels Konnektionslinjer Grids (Stomnät) 43

44 Programvaror: CAD-upload: programvara som måste installeras på varje dator som ska användas för att ladda upp ritningar i PDF/A med tillhörande XML-filer samt modellfiler i DWG på DROPS. Brava Viewer: programvara som ska installeras på varje dator för att kunna se filer direkt på portalen, d.v.s. filen behöver inte laddas ner för att granskas. 8.2 Mallfil med ritningsdefinitioner och ritningsindelning Informationssamordnaren ansvarar för att ta fram en mallfil som innehåller scope boxes för ritningsindelningen, konnektionslinjer, levels, förinställda sheets avseende planritningar, samt ritramsfamilj (Title Block) med orienteringsfigur och parameterstyrd skraffering för ritytan och orienteringsfiguren Shared parameter fil För upplägget i Revit är komplementfilen en textfil som innehåller de projektgemensamma parametrarna, så kallade Shared parameters. Egna framtagna komplementfiler ska levereras i projektörens Revit-modell Ritram och ritramsattributblock Ritramen i Revit är uppbyggd av Revit parametrar samt projektgemensamma parametrar, shared parameters. Shared parameters ska läggas in i modellfilen för att ritramen ska fungera. För att få automatisk inläsning av parametrarna i ritramen till projektnätverket behöver ritningarna skrivas ut genom en add-in. Installationspaketet för CAD Upload innehåller denna Add-in till Revit. När utskrift sker genom CAD Uploads add-in skapas det en tillhörande XML-fil för varje ritning som innehåller metadata från namnrutan för varje sheet. OBS! Ritningar laddas upp tillsammans med motsvarande XML-filer med CAD Upload till DROPS. XML-filerna ska ligga i samma mapp som PDF/A-ritningarna. XML-filen motsvarar ritningsdefinitionsfilen i AutoCAD. 8.3 Modellfiler En modellfil ska innehålla hela byggnaden inom samma tekniska system. Modellen ska vara placerad i koordinator enligt Sweref samt ritad enligt gemensam projektnolla för projektet. Vid projektering med Revit ska exporter av 2D- och 3D-dwg samt IFC (senast supporterade version) levereras. Modell levereras i originalformat;.rvt. Leverans av modell ska vara indelade per plan vid leverans av.dwg, men som hel modell vid leverans i.rvt och.ifc. 44

45 Projektörer som använder Revit och som levererar löpande modeller i.dwg behöver endast ha modellblock.dwg inblockat vid leverans av relationsmodeller och förvaltningsmodeller. Informationen från modellblock.dwg ska finnas på varje vy vid export till.dwg i form av löptext placerad längst ner i vänstra hörnet av vyn. Insättningspunkten, X och Y, ska vara lika för varje plan. Sätt Z till 0 vid ovankant bjälklag i varje plan. Sammanfoga sedan planer med insättningspunkten 0,0,Z där Z utgör plushöjd för varje plans golv/bjälklag. Exempel: 2D AutoCAD: A--40_P01010.dwg Avsedd för 2D-ritningar och plottning. 3D AutoCAD: A--40_V01010.dwg Avsedd för projekteringsunderlag till övriga projektörer. 3D IFC: A--40_V01000.ifc Avsedd för underlag till samgranskning samt till förvaltningen. 3D Revit: A--40_V01000.rvt Avsedd för underlag till övriga projektörer. 8.4 Revideringstext I Revit används programmets standardfunktion för revideringar och finns inlagt i ritramen av informationssamordnaren. Textattribut 1. Revideringsbeteckning 2. Revideringsbeskrivning 3. Revideringsdatum format ÅÅÅÅ-MM-DD 4. Signatur 45

46 8.5 Objekt Objekten i Revit, familjerna, ska vara klassificerade och kategoriserade korrekt enligt deras funktion. Exempelvis ska en dörr vara av kategori Doors. Namngivning av objekten, familjerna, ska vara strukturell och förklarande av innehållet samt logisk för att möjliggöra användningen och sökningen av objekt i modellerna, se exempel nedan. BSAB Byggdel Beskrivning Littera 45.CB Invändiga trappor TR 27.HC Balkongstommar BLK 42.A Klimatskiljande yttervägg YV 8.6 Linjer Endast de linjetyper och snittmarkeringsmönster som är definierade i programmets grundpaket får lov att användas. Följande linjetjocklekar gäller: 8.7 Texter Teckensnitt ska vara Revit standard, ISOCPEUR. Projektören säkerställer att texter i hel- och halvskala är läsbara. 46

47 8.8 Anvisning till Revit mallfil Mallfilen innehåller de projektgemensamma definitionerna för byggnaden/ byggnaderna. Mallfilen ska användas som en plockfil, d.v.s. varje projektör skapar sin egen modellfil från eventuell företagsmall och hämtar sedan in objekten från mallfilen till den nyskapade modellfilen. Innehåll i mallfilen Shared Parameters Sheets med tillhörande title block Scope boxes Levels Konnektionslinjer Stom/modullinjer Shared parameter Till Mallfilen finns en Shared parameter fil (Shared parameter.txt) med de projektgemensamma parametrarna för projektet. Den finns under 06 Projektering/Handlingar och textdokument/p/modell på DROPS. Dessa parametrar ska importeras in till projektörens modellfil. Instruktioner: 1. Öppna modellfilen och gå in på fliken Insert. Klicka på Insert from File och välj sedan Insert views from file. 2. En dialogruta kommer upp där du ska välja vilken fil du vill importera ifrån. Leta upp mallfilen i er lokala mappstruktur och välj att öppna filen. 3. Du får upp en ny dialogruta där du kan välja mellan att importera sheets, vyer, schedules eller drafting views. Välj att sortera på schedules och välj sheet parameters. 4. Schedule laddas in och med det följer parametrarna. De shared parametrar som är kopplade till Project Information måste läggas till manuellt. Detta görs under Manage-fliken. 5. Se till så att rätt shared parameter fil är aktiverad under Manage och Shared parameter. 47

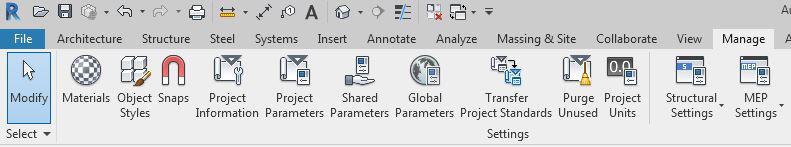

48 6. Klicka på Project Parameters under Managefliken. Det kommer då upp ett nytt fönster med de parametrar som redan finns i projektet. Det som ska göras nu är att lägga till de nya parametrarna, shared parameters. Klicka på knappen add och du får upp ett nytt fönster som ser ut enligt det nedan. 7. Det första som ska göras är att välja rätt parametertyp. Välj Shared parameter och sedan select. 8. Välj rätt parameter, t ex HF_UPPDRAGSNR. Välj därefter vad den ska tillhöra. Bocka i den/de kategorier i listan som parametern tillhör tex Project information. Välj sedan vilken grupp parametern ska tillhöra tex Identity Data. 48

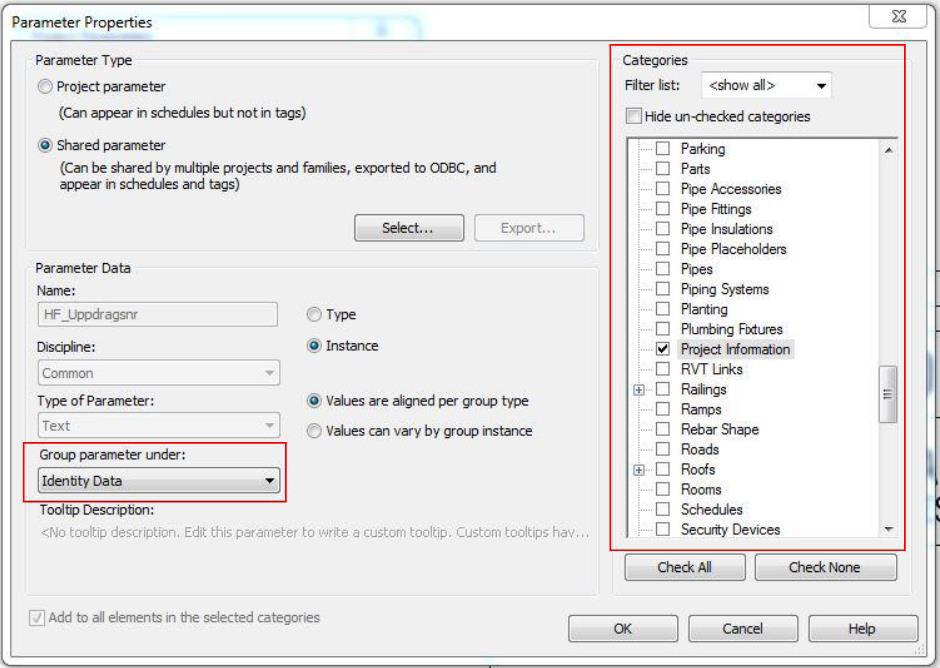

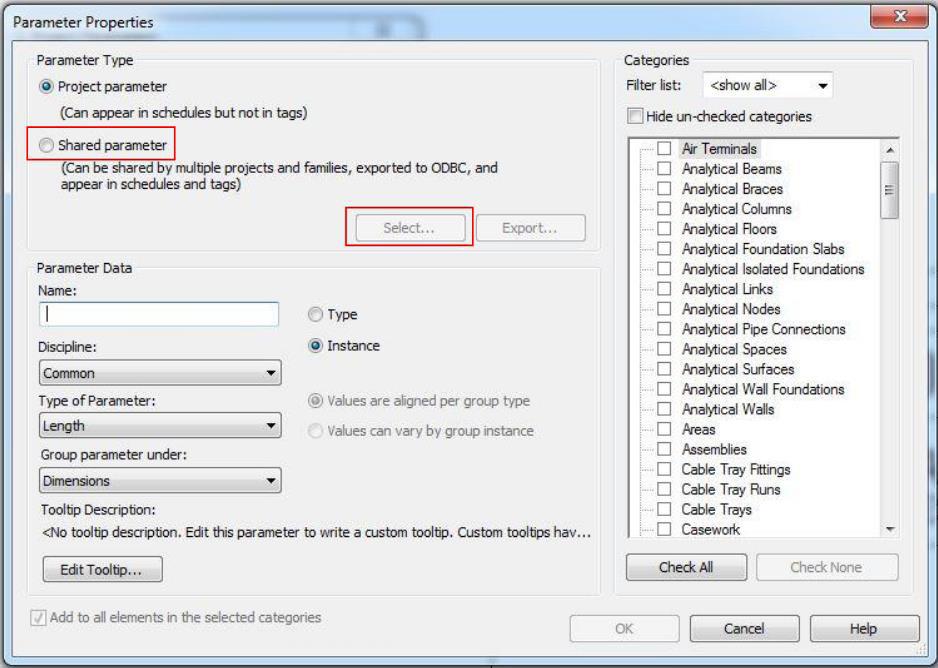

49 9. Du kan välja själv under vilken grupp parametern ska ligga. På nästa sida följer dock ett förslag eller en startnivå som varje projektör kan utgå ifrån. Fetmarkerade parametrar är parametrar som ligger på Project informationnivå och går inte att hämta med hjälp av Insert schedule som beskrivs i början av detta kapitel. Parameternamn Kategori Grupp parameter HF_Ansvarig Sheets Graphics HF_Byggnad Grids, Levels, Sheets Graphics HF_ByggnadsID Sheets Identity Data HF_Disciplin Project information Identity Data HF_Handläggare Sheets Graphics HF_Objektsnr Project information Identity Data HF_Plan/redovisning Sheets Graphics HF_Projektnr Project Information Text HF_Rad1 Sheets Graphics HF_Rad3 Sheets Graphics HF_Rad4 Sheets Graphics HF_Ritad/konstr_av Sheets Graphics HF_Skala Sheets Graphics HF_Status Sheets Graphics HF_Systembet Sheets Text HF_Uppdragsnr Project information Identity Data Importera scope boxes 1. Öppna mallfilen och modellfilen i samma Revitprogram. 2. Gå till vyn i mallfilen som visar de scope boxes som ni vill kopiera över. I mallfilen finns det vyer sorterade på byggnad och skala under rubriken Scope boxes. 3. Markera de scope boxes som ni vill kopiera över genom att under Modify välja copy to clipboard. 4. Gå in i er modellfil, stå i en planvy. Under Modify, välj kommandot Paste - Aligned to current view. 49

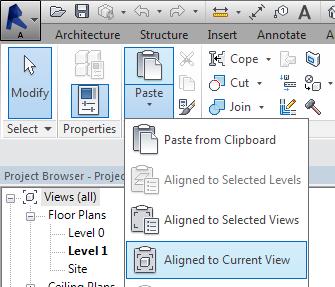

50 Importera levels 1. Öppna mallfilen och modellfilen i samma Revitprogram. 2. Gå till vyn för levels i mallfilen, det finns en vy per byggnad om mallfilen innehåller fler än en byggnad. 3. Markera de levels som ni vill kopiera över genom att under Modify välja copy to clipboard. 4. Gå in i modellfilen, ställ dig i en planvy och välj under Modify kommandot Paste - Aligned to current view. 5. Levels är nu inkopierade i er modellfil. Du kontrollerar det bäst genom att skapa ett schedule för levels. 50

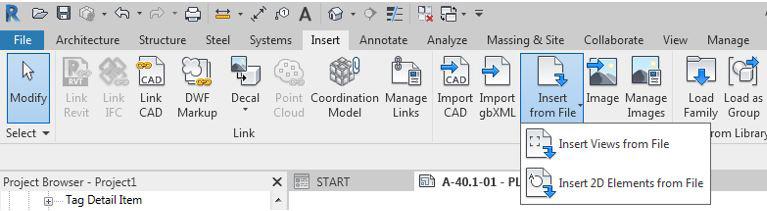

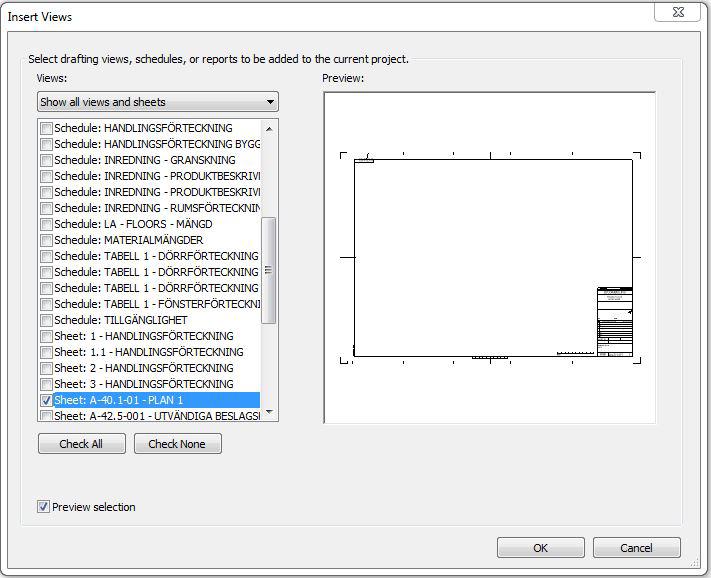

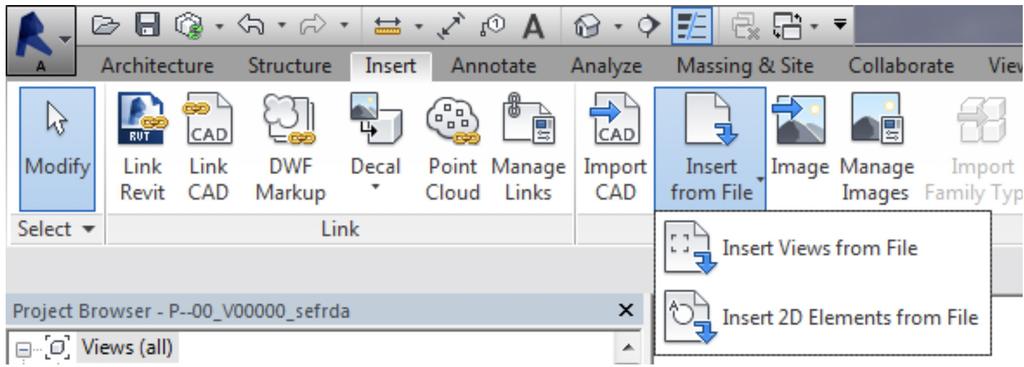

51 Importera sheets 1. Öppna modellfilen och gå in på fliken Insert. Välj Insert from File och välj sedan Insert views from file. 2. En dialogruta kommer upp där du ska välja vilken fil du vill importera ifrån. Leta upp mallfilen i er lokala mappstruktur och välj att öppna den filen. Du får upp en ny dialogruta där du kan välja mellan att importera sheets, vyer, schedules eller drafting views. Välj att sortera på sheets och bocka i de sheets du vill importera. Klicka sedan på ok. 3. Ett varningsfönster kan komma upp som meddelar att nya definitioner på 2D-objekt kan ersättas, klicka ok. Nu har de valda sheetsen från mallfilen importerats till din modellfil. Ändra ritningsnummer på sheets För att ändra ritningsnummer finns det olika tilläggsprogram att ladda ner från Autodesks hemsida, s.k. Add-ins. Alternativt kan ett Dynamo-script användas för att döpa om sheets. 51

52 9 Samgranskning, funktionskontroller Informationssamordnaren ansvarar för att sätta samman alla modellfiler till en eller flera sammanställningsmodeller samt leda projektets samgranskningsmöten. Beslut om samgranskningens omfattning ska finnas i Projektspecifik CAD-manual. Varje avvikelse och kommentar i sammanställningsmodellen sparas med en vy, och en rapport ska skapas av informationssamordnaren. Sammanställningsmodellen bör även användas för samordning i själva produktionsskedet, på byggarbetsplatsen. Programvaror för att skapa en sammanställningsmodell är Solibri Model Checker eller Navisworks Manage. Modellen kan därifrån exporteras till att kunna öppnas i en kostnadsfri viewer, t.ex. Solibri Viewer eller Navisworks Freedom. 52
