1 MAHRLIGHTS MarCator. Digital indikatorer med system Från SEK 2280, VÅRKAMPANJ KAMPANJPRISERNA GÄLLER T.O.M. 31 MAJ 2012 ALLA PRISER GÄLLER EXKL. MOMS

2 2 MarCal. Digitalt skjutmått 16 EWR med Reference Systemet, Skyddsklass IP67 MarCal Det innovativa ReferenceSystemet Nolla endast en gång Alla Mahr digitala skjutmått med logo är försedda med det innovativa ReferenceSystemet, med noll position som sätts en gång: efter noll positionering lagras nollpunkten för alla framtida mätningar. När skjutmåttet sätts på ON eller sliden förflyttas, behöver det inte nollas eftersom Skjutmåttet omedelbart är klart för mätning. Ett konventionellt skjutmått Påslag har blivit onödigt. Systemet c sätt på ON Resultat av mätningen IP67 DIN , Best.nr Funktioner: ON/OFF, RESET (nolla displayen), mm/inch, Referencelåsning/ upplåsning, AutoON/OFF Omedelbar mätning med Reference systemet Utmärkt skydd mot damm, kyl och smörjmedel skyddsklass IP67 MarConnect data utgång, välj mellan alternativen:, OPTO RS232C eller Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Läppade slider Innovations utmärkelse för MarCal 16 EWR Med digitala skjutmåtten 16 EWR, har Mahr uppmärksammats för Utmärkande förbättringar i innovationer och kvalitet. WebCode Mätområde Upplösning Djupstick Datautgång Best.nr. MarConnect mm (tum) mm / tum SEK RS232C 16 EWR 150 (6 ) 0,01 / , 16 EWR 150 (6 ) 0,01 / , 16 EWR 150 (6 ) 0,01 / , 16 EWR 150 (6 ) 0,01 / , 16 EWR 200 (8 ) 0,01 / , 16 EWR 300 (12 ) 0,01 / ,

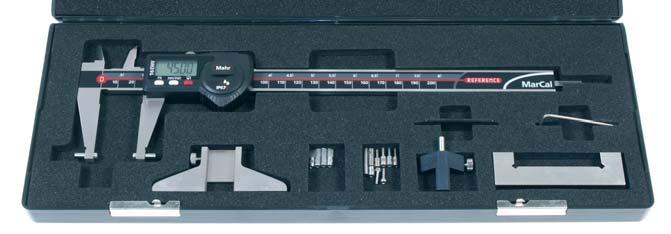

3 3 MarCal. Universalskjutmått set 16 EWV med Reference Systemet, Skyddsklass IP67 IP67 DIN 862 MarConnect RS232C 3825, Best.nr Eea Mätspetsar för utvändig mätning 16 Eei Mätspetsar för invändig mätning Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/inch, ReferenceLock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), AutoON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP67 MarConnect data utgång, välj mellan alternativen:, OPTO RS232C eller Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Läppade slider WebCode Inkl. 3 par mätspetsar, Mätkraftsfjäder, inställningsstycke samt djupmätbrygga Mätområde* Upplösning Best.nr. mm (tum) mm / tum SEK 16 EWV 200 (8 ) 0,01 / , * Mätområdet ändras tillsammans med tillbehör MarCal. Digitalt skjutmått 16 ER med Reference Systemet 675,* Best.nr *SÅ LÄNGE LAGRET RÄCKER! WebCode DIN 862 Funktioner: ON/OFF, RESET (nolla displayen), mm/inch, Referencelåsning/ upplåsning, AutoON/OFF Omedelbar mätning med Reference systemet Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Slid och löpare av härdat rostfritt stål Mätområde Upplösning Djupstick Datautgång Best.nr. MarConnect mm (tum) mm / tum SEK RS232C 16 ER* 150 (6 ) 0,01 / , 16 ER* 150 (6 ) 0,01 / , 16 ER 200 (8 ) 0,01 / , 16 ER 300 (12 ) 0,01 / , * Utgår ur sortimentet

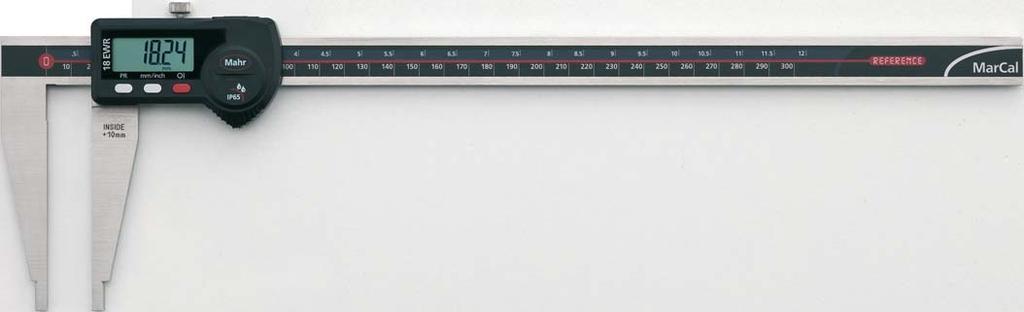

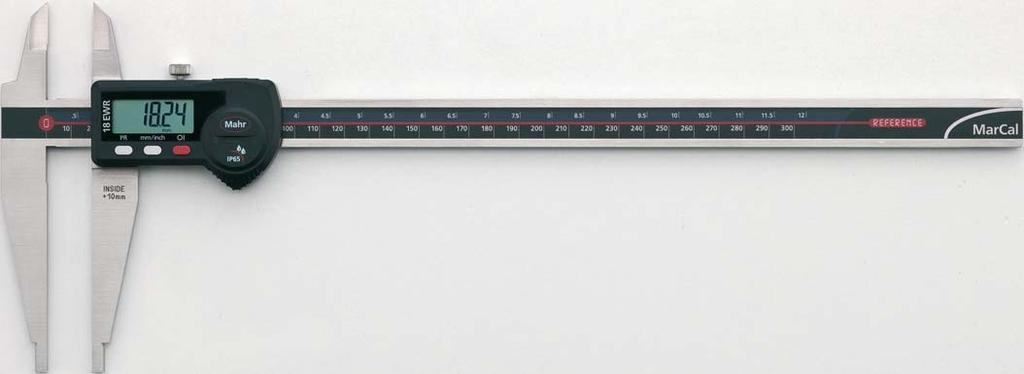

4 4 MarCal. Digitalt skjutmått 18 EWR med Reference Systemet, Skyddsklass IP65 MarConnect IP65 RS232C 2950, Best.nr , Best.nr Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/inch, ReferenceLock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), AutoON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP65 MarConnect datautgång, välj mellan:, OPTO RS232C eller Batteriets livslängd upp till 3 år Hög kontrast med fl ytande kristaller och 8,5 mm höga siffror Rundade skänklar för invändig mätning. WebCode Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 18 EWR 300 (12 ) 0,01 / , 18 EWR 500 (20 ) 0,01 / , 18 EWR 300 (12 ) 0,01 / * 3205, 18 EWR 500 (20 ) 0,01 / * 6110, * Med spetsar för utvändig mätning

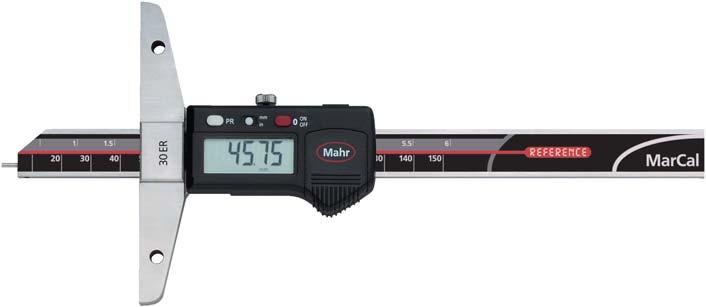

5 5 MarCal. Digitalt 30 EWR med Reference Systemet, Skyddsklass IP , Best.nr IP67 MarConnect RS232C WebCode Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/inch, ReferenceLock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), AutoON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP67 MarConnect datautgång, välj mellan:, OPTO RS232C eller Batteriets livslängd upp till 3 år Hög kontrast med flytande kristaller och 8,5 mm höga siffror Slider och anslag är tillverkade av härdat rostfritt stål Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 30 EWR 150 (6 ) 0,01 / , 30 EWR 300 (12 ) 0,01 / , MarCal. Digitalt 30 ER med Reference Systemet 2480, Best.nr MarConnect RS232C WebCode 2747 Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/inch, ReferenceLock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), AutoON/OFF Klar för mätning genast med Reference systemet MarConnect datautgång, välj mellan:, OPTO RS232C eller Batteriets livslängd upp till 3 år Hög kontrast med flytande kristaller och 8,5 mm höga siffror Slider och anslag är tillverkade av härdat rostfritt stål Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 30 ER 150 (6 ) 0,01 / , 30 ER 300 (6 ) 0,01 / ,

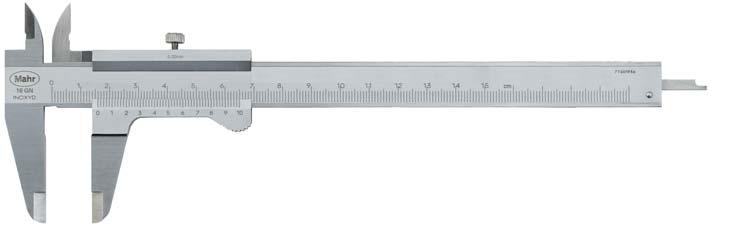

6 6 MarCal. Skjutmått 16 FN / 16 GN med nonieskala 195, Best.nr FN 250, Best.nr WebCode GN Nonie och skala mattförkromade för bländfri avläsning Löpare och skala i rostfritt och härdat stål Fyra mätmöjligheter Låsskruv Mätområde Upplösning Noggrannhet G Best.nr. Övre Undre mm (tum) tum mm mm SEK 16 FN 150 (6 ) 1/128 0,05 0, , 16 GN 150 0,02 0, , Micromar. Mikrometer 40 A DIN , Best.nr Hårdlackerad stålbygel Mätspindel och mätkolv av härdat stål, hårdmetallbestyckade Skalor och bygel är mattförkromade Värmeisolering Snabbdrivning med integrerad koppling Låsanordning WebCode 6255 Mätområde Skaldelsvärde Spindelstigning Best.nr. mm mm mm SEK 40 A ,01 0, , 40 A ,01 0, ,

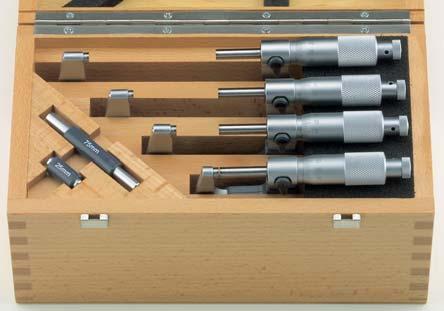

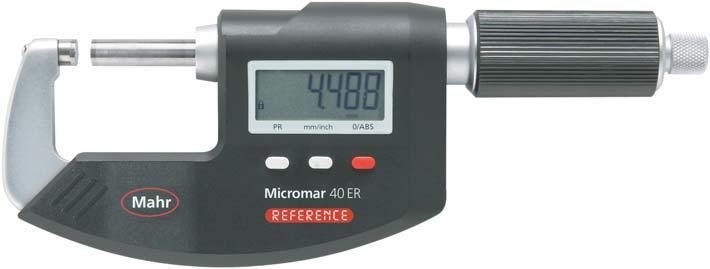

7 7 Micromar. Mikrometer Sats 40 SA DIN , Best.nr Set inkluderar träetui, inställningsmått 25 mm och 75 mm WebCode 6285 Användningsområde Mikrometrar Best.nr. mm SEK 40 SA , Micromar. Digital Mikrometer 40 ER IP40 ABS 1180, Best.nr Funktioner: RESET (Nolla displayen för relativmätningar), ABS (byta från relativmätning till absolutmätning), mm/tum, PRESET (ange ett numeriskt värde Omedelbar mätning med Reference systemet Kontrastrik LCD med 8,5 mm höga siffror mätytor hårdmetallbestyckade Mätytor är hårdmetallbelagda WebCode Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 40 ER ,001 / ,

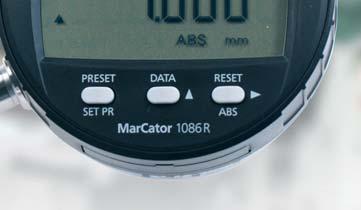

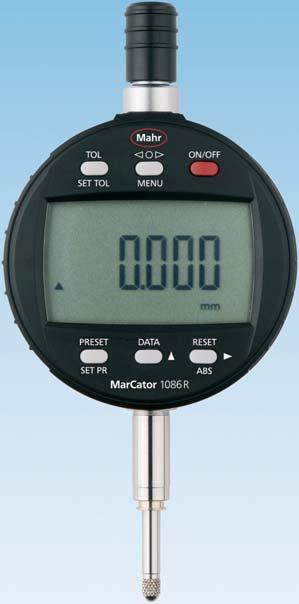

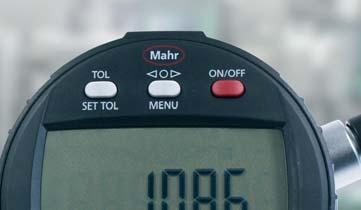

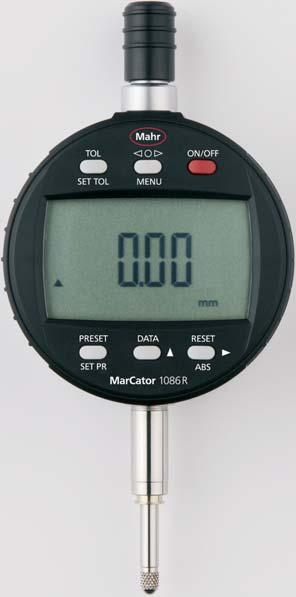

8 8 MarCator. Digitala Mätklocka 1086 R / 1087 R MarCator 1086 R Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), <0> (Tolerans GO / NO GO display mode), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet MarConnect datautgång, välj mellan:, OPTO RS232C eller Kontrastrik LCD med 11 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år) MarCator 1087 R Funktioner lika som MarCator 1086 R, men dessutom: MAX/MIN minne, idealisk för sökning av vändpunkt, TIR (MAXMIN) idealisk för koncentricitet och planhet Kombinerad digital och analog visning ABS 0 TOL Från 2280 MarConnect RS232C IP R 12,5 mm 0,001 / R 12,5 mm 0,01 / R 12,5 mm 0,001 / MarConnect ready WebCode 5457 Mätområde Upplösning Best.nr. mm (tum) mm/tum SEK 1086 R 12,5 (.5 ) 0,001/ , 1086 R 25 (1 ) 0,001/ , 1086 R 12,5 (.5 ) 0,01/ , 1086 R 25 (1 ) 0,01/ , 1087 R 12,5 (.5 ) 0,001/ , 1087 R 12,5 (1 ) 0,001/ ,

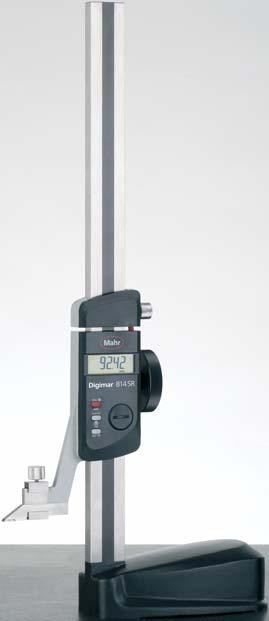

9 9 MarCator. Precisionsmätklockor 810 A Precisionsskurna kugghjul och drev Inställbara toleransvisare Förkromat hus, urtavlans ring i metall Levereras i plastetui DIN , Best.nr WebCode Visningsområde Skaldelsvärde Skalans dia Best.nr. mm mm mm SEK 810 A 10 0, , Digimar. Höjdmät och ritsinstrument 814 SR Funktioner: RESET (nollställning av display för relativmätningar), ABS (byte från relativ till absolutmätning ), mm/tum, Referencelåsning/upplåsning, PRESET (ange ett numeriskt värde), DATA (Dataöverföring med anslutningskabel), AutoON/OFF Omedelbar mätning med Reference systemet MarConnect data utgång, välj mellan alternativen:, OPTO RS232C eller Kontrastrik LCD med 12 mm höga siffror Batteriets livslängd upp till 3 år robust och kraftig fot, enkel att hantera Härdade och läppade kontaktytor ger både lätt och jämn höjdförflyttning Handratt för positionering och mätning 1D MarConnect RS232C 4240, Best.nr WebCode Mätområde Upplösning Best.nr. mm (tum) mm/tum SEK 814 SR 350 (14 ) 0,01 / , 814 SR 600 (24 ) 0,01 / ,

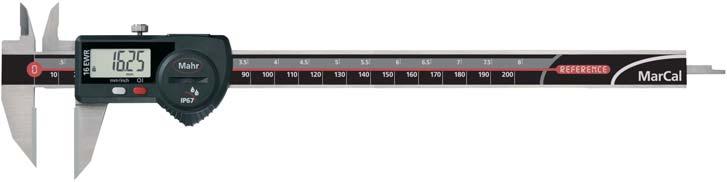

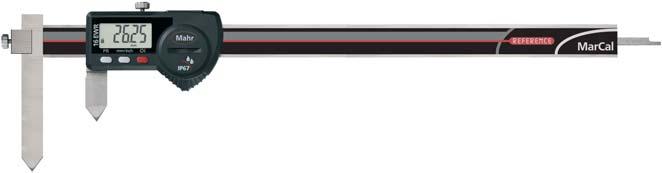

10 10 MarCal. Skjutmått för speciella mätuppgifter Vattenskydddadedigitala skjutmåttet MarCal 16 EWR, med skyddsklass IP 67 och Reference LockFunktionen, ger både noggranna och tillförlitliga resultat i de tuffaste miljöerna. Ritsskjutmått MarConnect IP67 RS232C 16 EWRAR Spårmätning Spetsskjutmått 16 EWRNA 16 EWRS Skjutmått med spetsiga skänklar Skjutmått med ställbar skänkel 16 EWRSM 16 EWRVS Skjutmått med ställbar skänkel för mätning av hålavstånd 16 EWRBA WebCode

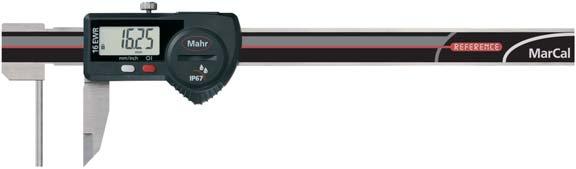

11 11 Skjutmått med inåtriktade mätspetsar 16 EWRSA Inåtriktade mätspetsar Skjutmått med utåtriktade mätspetsar 16 EWRAA 16 EWRSI Utåtriktade mätspetsar 16 EWRAI Skjutmått för godstjocklek 16 EWRRW Skjutmått med långa och smala skänklar 16 EWRLI

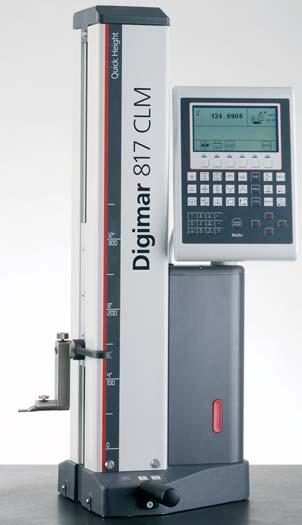

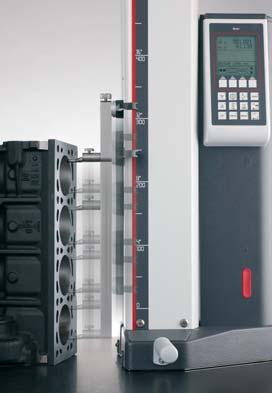

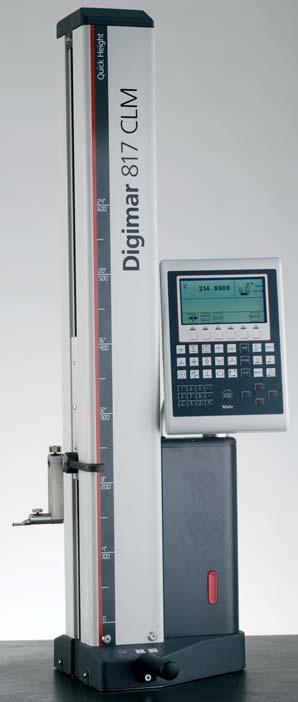

12 12 Digimar. Höjdmätare Digimar 817 CLM Quick Height Digimar 817 CLM Quick Height. 350 / 600 / 1000 mm : Den nya höjdsnabba mätningar, Brett urval av mätuppgifter och utvärderingsmöjlighe Snabb mätning... QUICK MODE... manuellt med hjälp av Quick Mode (patent) 40025, Best.nr Display Enkelt att använda alla mätfunktioner med funktionstangenterna WebCode CLM mm Mätområde mm Utökat mätområde mm Upplösning mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Mätfel* μm 1,8L/600 (L in mm) Quick Mode QUICK MODE 1D 1D 2D 2D Motoriserad mätsläde Håldiameter MaxMin 0 Toleransövervakning TOL Vinkelräthet / Rakhetsmätning Vinkerberäkning STAT Statistik Mätprogram PROG C Temperaturkompensering Luftlager Integrerat minne Data interface RS232C RS232 RS232 RS232 skrivarinterface Best.nr SEK 40025, 44135, 74205, * vid 20 C tillsammans med mätbord enligt DIN 876/0 och en standard mätspets K6/51

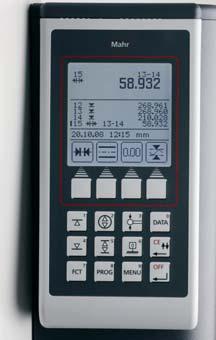

13 13 mätaren Digimar 817 CLM med Quick Mode funktion. Noggranna och ter. Mycket användarvänlig , Best.nr Enkel att användas alla funktioner kan användas via snabbtangenterna 74205, Best.nr Display för användarmenyer och Visning är bakgrundsbelyst Vinkelräthet och rakhetsmätning Mätprogram för repeterande mätningar /seriemätning PROG 817 CLM mm Dynamiska mätfunktioner En mätning för MAX, MIN, MAXMIN. MaxMin MaxMin 817 CLM mm Parallell avvikelse Rundhetsavvikelse

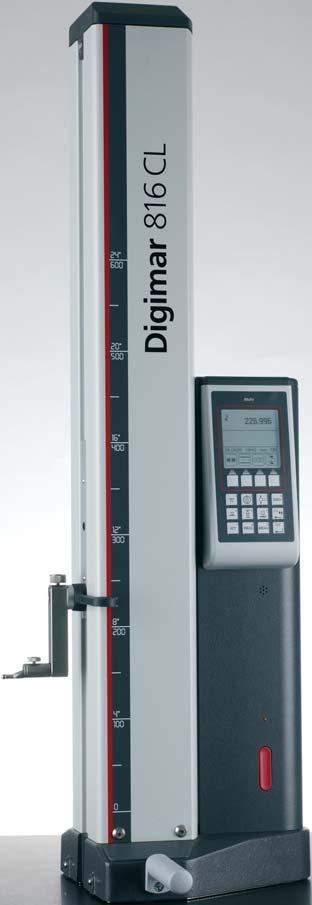

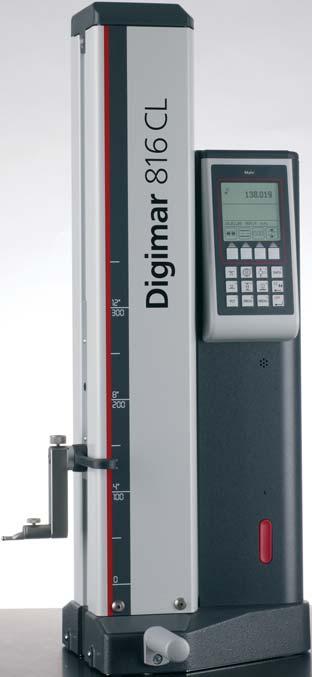

14 14 Digimar. Höjdmätare Digimar 816 CL Digimar 816 CL 350/600 mm: den robusta och användarvänliga För produktionen. 1D PROG RS232C 30200, Best.nr , Best.nr CL mm WebCode CL mm Mätområde mm Utökat mätområde mm Upplösning mm 0,01 / 0,001 Mätfel* μm (2,8L/300), L in mm 1D 1D Motoriserad mätsläde Håldiameter MaxMin PROG Mätprogram C Temperaturkompensering RS232C Luftlager, 3punkts luftkudde Data interface Opto RS232 / Best.nr SEK 30200, 34185, * vid 20 C tillsammans med mätbord enligt DIN 876/0 och en standard mätspets K6/51

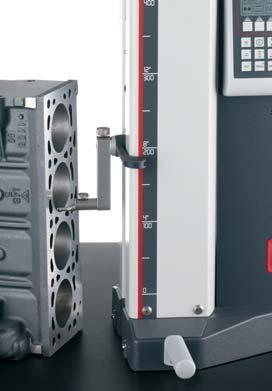

15 15 Höjdmätinstrument, den perfekta utrustningen för noggranna mätningar. Enkel att använda alla funktioner kan nås via snabbtangenter Den motoriserade mätsliden minimerar påverkan från operatör Display för användarmenyer och visning är bakgrundsbeyst Mätprogram för seriemätningar av detaljer Temperatur kompensering för precisa resultat även utanför mätrum 20 C Dynamiska mätfunktioner En mätning för MAX, MIN, MAXMIN. Massor av möjligheter möjligheter för utvärdering MaxMin MaxMin RS232C Överföring av data till, RS232 eller Trådlöst till exempelvis MS Excel via MarCom mjukvaran. Parallell avvikelse Rundhetsavvikelse

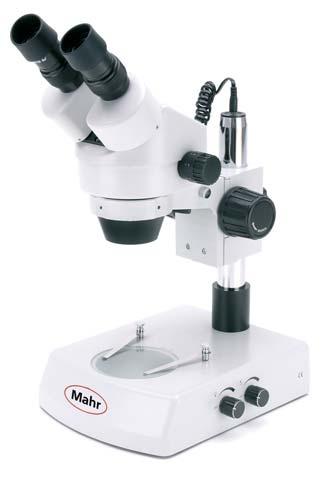

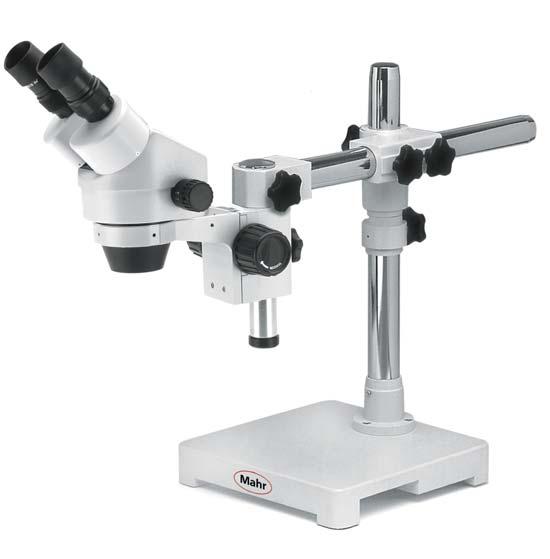

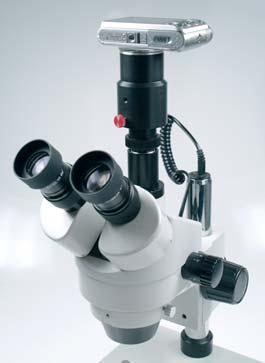

16 16 MarVision. StereoZoom Mikroskop SM 150 / SM 151 / SM , Best.nr Högkvalitativ optik för bra ljus, skarpt djup och skärpa i bilderna Steglöst val av förstoring med justerbar zoom lins Fokusering med ergonomisk handratt, kan monteras på valfri sida Idealiskt för höger alternativt vänsterhänta operatörer Prismahuvudet kan vridas upp till 45 och roteras 360 med dioptrin justeringen Integrerad och steglös reglerbar belysning (endast SM 150 / SM 151) 10095, Best.nr SM 150 MarVision. SM 151 CamSet 17690, Best.nr SM 160 Best.nr SEK xx, WebCode SM 150 SM 160 SM 151CamSet* Förstoring varierbart 7x 45x Blickfält mm 28 5 Kikarnas vinkel 45 Optisk kikare Binokular Binokular Trinokular Kameraanslutning Arbetsavstånd mm 105 Max. höjd på arbetssycke mm Belysning Påfallande ljus 12 V /15 W, Påfallande ljus 12 V /15 W, Belysning underifrån 12 V / 10 W, reglerbar Belysning underifrån 12 V / 10 W, reglerbar Fotens dimensioner mm 260 x x x 200 Best.nr SEK 9040, 10095, 17690, * med integrerad digital kamera

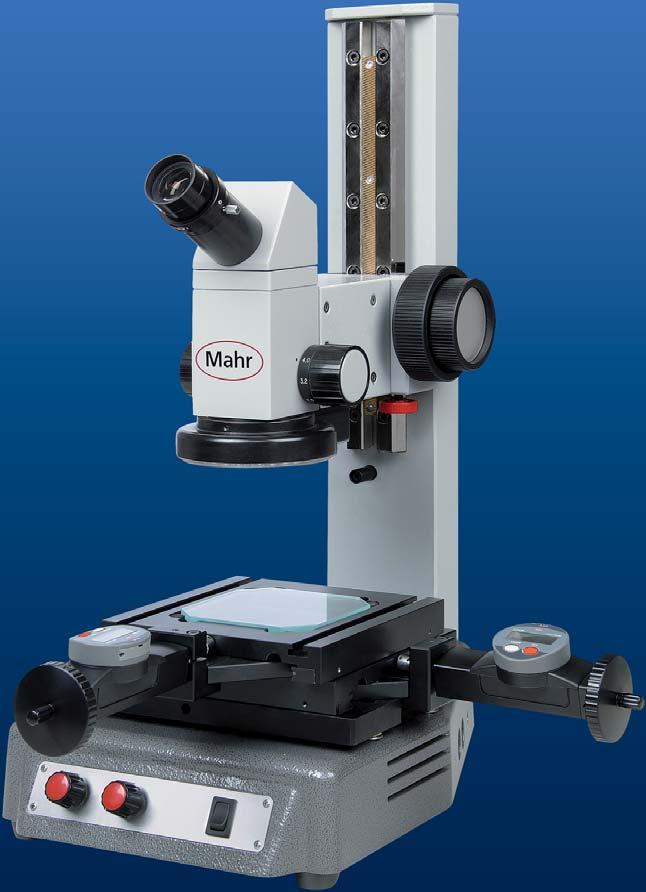

17 17 MarVision. Vektygs mätmikroskop MM , Best.nr Högkvalitativ optik för bra ljus, skarpt djup och skärpa i bilderna Steglöst val av förstoring med justerbar zoom lins Fokusering med ergonomisk handratt, kan monteras på valfri sida Idealiskt för höger alternativt vänsterhänta operatörer Prismahuvudet kan vridas upp till45 med dioptrinjusteringen LED ringbelysning, dimmbar LED underbelysning, dimmbar Robust gjutjärnsstativ Stablilt XY bord precisionsmonterat WebCode Mätområde X/Y 50 / 50 mm Mätbord dimmensioner 150 x 150 mm Max. bordsbelastning 15 kg Mätsystem mikrometerhuvud Aväsning 0,001 mm Max. felvisning 8 μm Repetering 2 μm Förstoring Justerbar zoom 8 40x Blickfält 23 4 mm Arbetsavstånd 70 mm Max. höjd på arbetsstycke 180 mm Belysning LED ljus påfallande och underifrån, Individuellt ställbart Interface Valfritt / Opto RS232 Dimensioner H x D x B 535 x 410 x 470 mm Best.nr SEK 51145,

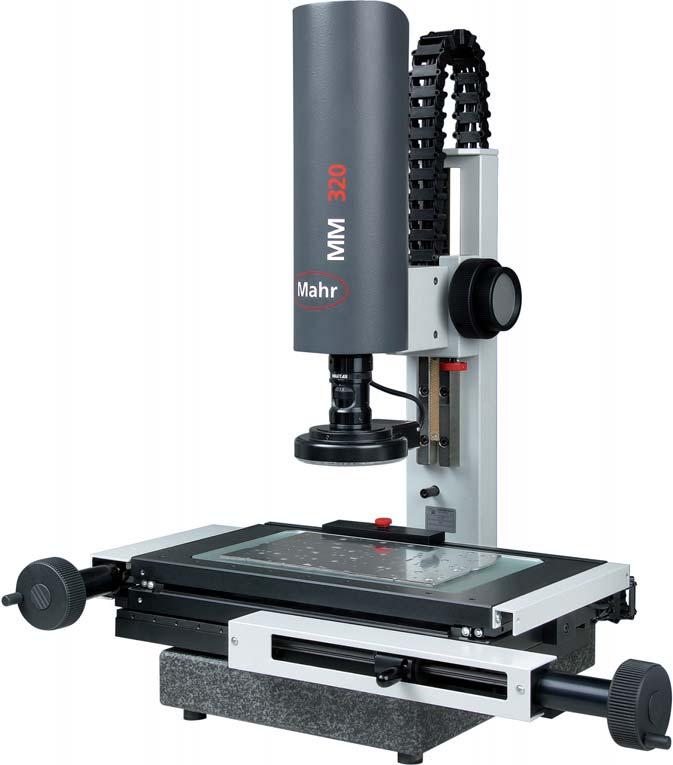

18 18 MarVision. Produktions mätmikroskop MM 320 med bildbehandling Manuellt 2D mätmikroskop med zoom och automatisk kantavkänning för Enkla och precisa mätningar av hål, vinklar och distanser; även för mätningar i produktionen , Best.nr Stabil Zpelare, arbetområde 200 mm (Finns förlängning med 200 mm) Höjdjustering (fin / grov; på båda sidorna) för precis fokusering Navitar Zoom Lins (med 0,74,5x förstoring) för stort arbetsomräde 4sektioners LED belysning (som option påfallande koaxialbelysning) för optimal belysning på likafärgade ytor LED back light (Telecentric LED back light belysning för mätning av rotationssymetriska detaljer) Olika mätbord (med mätområden 100 x 100 mm; 200 x 100 mm; 250 x 170 mm; 400 x 250 mm) MM 320 Stabil maskinbädd av granit Snabbpositionering för långa sträckor Finjustering för mer noggram positionering M3mjukvara med TouchscreenPC Mät och utvärderings dator med M3mjukvara med 23 Touchscreen PC inklusive mus och tangentbord WebCode 12464

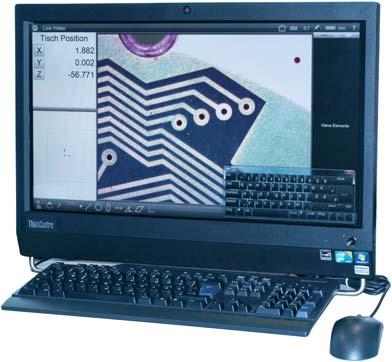

19 19 Mätmikroskop MM 320 mätområde 200 x 100 mm Bestående av: M3Mjukvara TouchscreenPC, med tangentbord och mus Zoom lins med förstoring 0,7x 4,5x (25x 160x på displayen) Telecentrisk belysning underifrån för mer fokuserad mätning på Rotationssynetriska detaljer (Best.nr ) Kalibreringsnormal inkl. certifikat (Best.nr ) Best.nr SEK , Leveransvillkor: fritt lager exkl. packning/emballage Idealistk för: Elektronikdetaljer (T.ex. mönsterkort) D profilmätning på metalloch plastdetaljer små mått på finmekaniska detaljer produktionskontroll av svarvade detaljer Information om MM320: MM 320 med integrerad digital kamera Zoom lins, förstoring 0,7x 4,5x MPE1 = 1,9 (L/100) μm MPE2 = 2,9 (L/100) μm Mätbord Mätområde 200 mm x 100 mm Max. höjd på arbetsstycke150 mm Grov och fininställning Max. bordsbelastning 20 kg Belysning LED underifrån, dimmbar LED ringbelysning, segment kan slås på eller stängas av individuellt eller dimmas Laserpekare för positioneringshjälp Fler mätområden 100 x 100 mm 250 x 170 mm 400 x 250 mm Optioner: Finns även med QC 300 mätdator ZAxis kan utökas till 200 mm Mätskala för ZAxis Telecentrisk LED belysning underifrån Omfattnng av M3Software med TouchscreenPC 23 Touchscreen med tangentbord och mus Baserad på Windows 7; ytterligare mjukvaror kan installeras Styrs via MultiTouch på monitorn eller cia mus / tangentbord Stor bild på mätobjektet Nominellt/aktuellt värde med toleransgränser Protokollutskrift med företagslogotype Grafisk presentation med dimensioner Automatisk kantavkänning aven på detaljer med låg kontrast

20 DIMENSIONAL METROLOGY Precimar. Kalibreringsutrustning MarSurf. Ytstruktur MarForm. Formmätning MarForm. Form Metrology MarGear. Kuggmätning MarVision. Optisk mätning MarShaft. Axelmätning Service Din MahrPartner: Mytolerans Box Järfälla Tel: Fax: Mahr GmbH Esslingen Reutlinger Straße 48, Esslingen Tel.: , Fax: by Mahr GmbH, Esslingen We reserve the right to make changes to our products, especially due to technical improvements and further developments. All illustrations and technical data are therefore without guarantee. 3750xxx
