1 MAHRLIGHTS MED PASSION FÖR DETALJER KA M PA N JP R ISE R N A GÄ LL ER FR Å N 8 A P R IL T I LL 3 1 M A J gånger snabbare till mätresultatet Micromar SNABB OCH SÄKER SMAHRTA INNOVATIONER TILL KAMPANJPRIS y SMAHRT TOOLS. Större aktionsradie tack vare Integrated Wireless y Micromar. Kortare mättider tack vare QUICK DRIVE snabbjustering y MarSurf. Det enkla och moderna användningskonceptet Det betyder för oss EXACTLY.

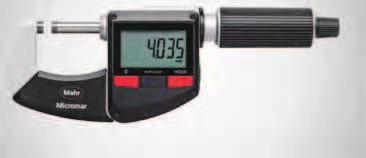

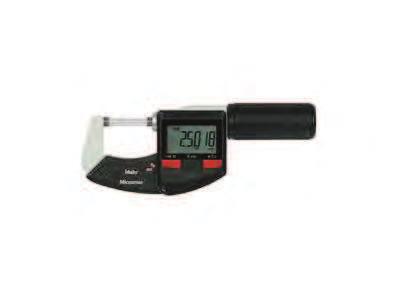

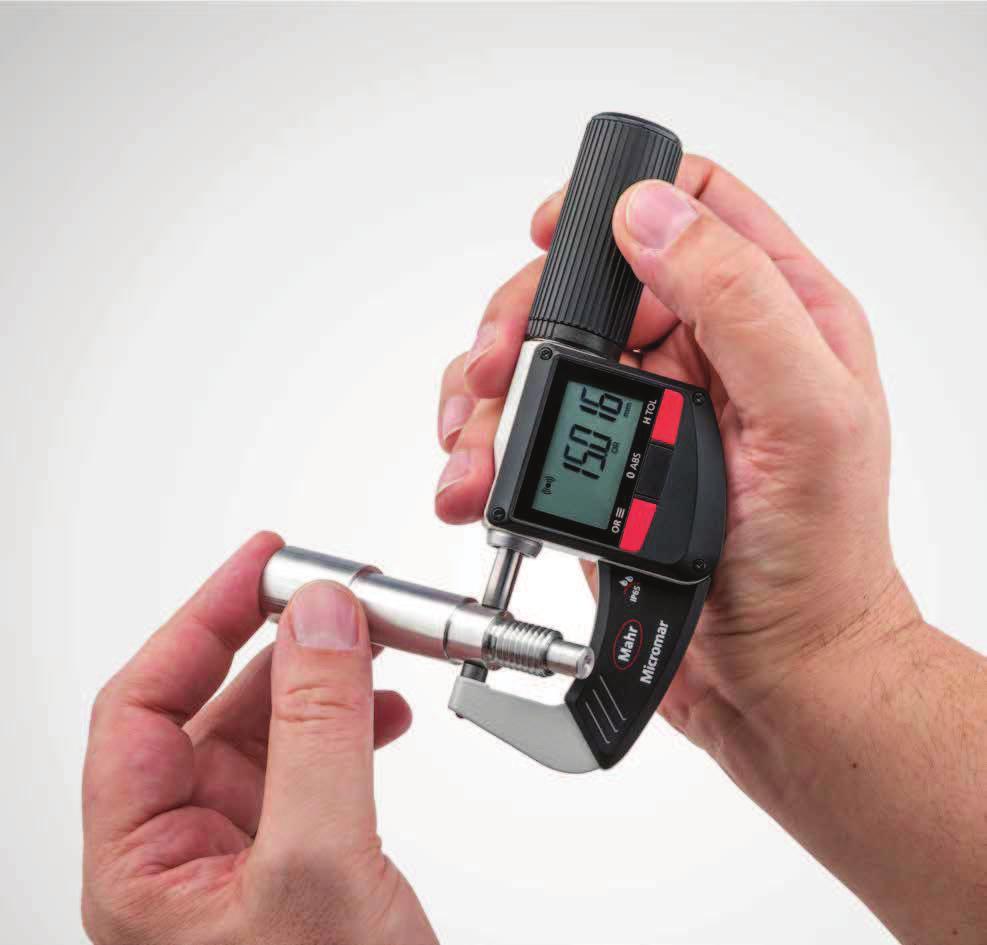

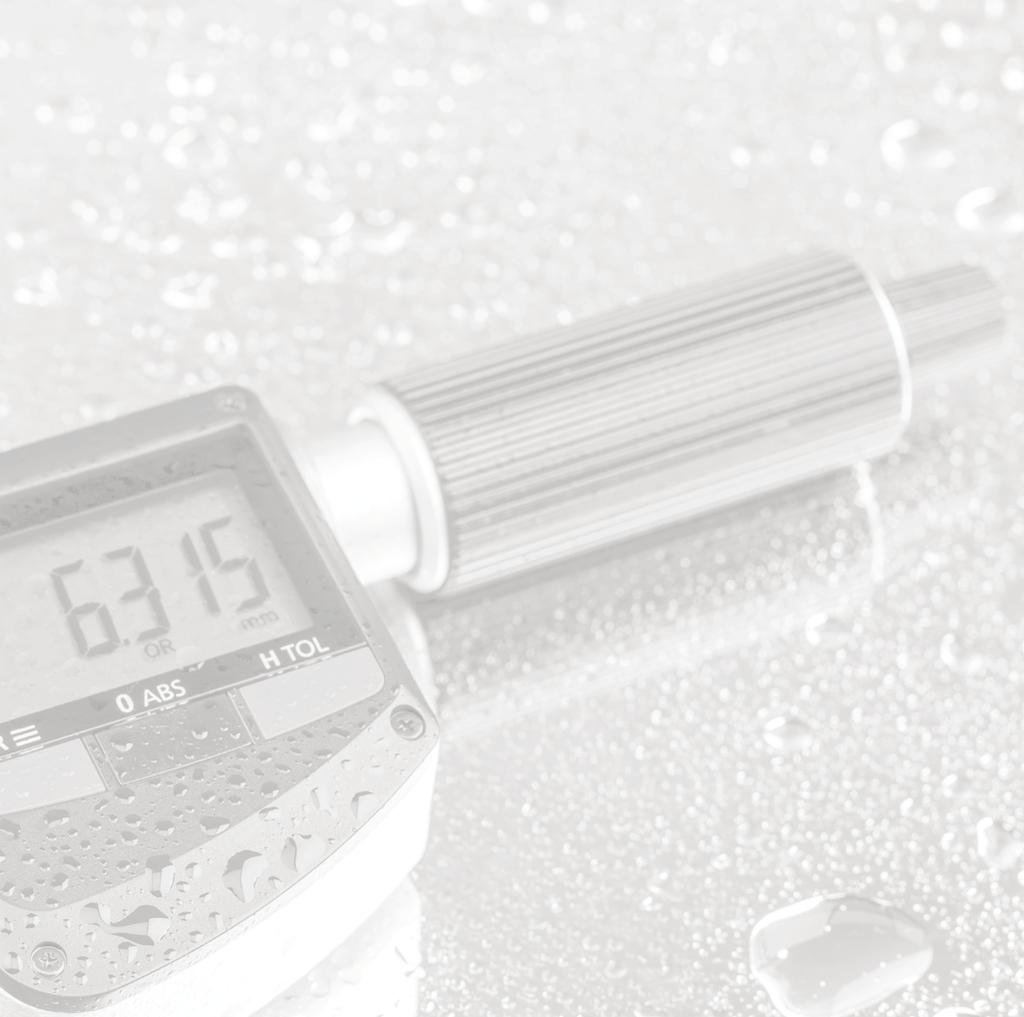

2 MICROMAR. DEN DIGITALA MIKROMETERN MICROMAR 40 EWRI-L Vattenskyddade mikrometrar med snabbjustering och integrerad trådlös anslutning Kortare mättider tack vare QUICK DRIVE snabbjustering Ett enda varv av spindeln motsvarar en mätväg på 5 mm. Den 10 gånger snabbare spindelmatningen jämfört med konventionella mikrometrar ger en tydlig minskning av mättiderna. Den icke-roterande spindeln nuddar ytan endast mycket lätt, vilket gör att repor undviks även på ömtåliga och finbearbetade ytor. 40 EWR(i)-L Konventionell Konventionell 40 EWRi-L Större rörelsefrihet tack vare Integrated Wireless MarConnect integrated wireless Integrated Wireless ger dig klart större rörelsefrihet. Du behöver aldrig mer begränsas av en kabel, varken på mätstationen, vid mätning i eller på maskinen eller med stora arbetsstycken. Säkerhet tack vare Lock-funktionen Den digitala mikrometern Micromar 40 EWRi-L är utrustad med en låsfunktion. Genom detta knapplås säkras nollpositionen och felaktig hantering undviks. Praktiskt tips: Via radiogränssnittet och det nya dubbelriktade USB-gränssnittet kan värden (ursprungs- och toleransvärden) överföras via en fri MarCom-programvara. Funktionerna kan dessutom Skanna QR-koden och se låsas individuellt. tillämpningarna i filmen 2 Mahrlights våren 2019 de enkla och praktiska

3 ERGONOMISK DESIGN - KOMPAKTKLASS Extremt kompakt mikrometer med snabbjustering Bästa ergonomi och balans för enhandsanvändning Störst display i sin klass Felfri avläsning, även under dåliga ljusförhållanden Konkurrent A Konkurrent B Användbar överallt IP65 Utmärkt skydd mot damm och vatten för användning i verkstad och produktionsmiljö Bokstavskod IP International Protection Första siffran 6 Dammtät Andra siffran 5 Skydd mot strilande vatten Produktionsavvikelser upptäcks i god tid tack vare toleransfunktion med varningsgränser Inom toleransgränserna Varningsgräns: Pilen blinkar när den inställda övre varningsgränsen nås Varningsgräns: Pilen blinkar när den inställda nedre varningsgränsen nås Mätresultat utanför respektive toleransgräns Mahrlights våren

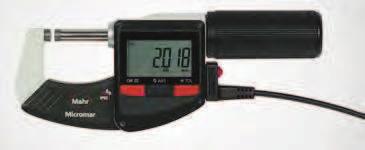

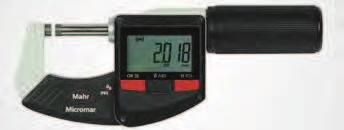

4 MICROMAR. MED QUICK-DRIVE SNABBJUSTERING Med den digitala mikrometern Micromar 40 EWR(i)-L med QUICK DRIVE slipper du skador på arbetsstycket. Den icke-roterande spindeln nuddar ytan endast mycket lätt, vilket gör att repor undviks även på ömtåliga och finbearbetade ytor- Micromar 40 EWRi-L Digital bygelmikrometer med Integrated Wireless och QUICK DRIVE snabbjustering 3070 SEK Best-nr MarConnect integrated wireless IP65 ABS Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till ORIGIN), mm/inch, ORIGIN (förinställning av mått), LOCK-funktion (knapplås), TOL (inmatning av tolerans- och varningsgränser), DATA (tillsammans med datakabel), HOLD (mätvärdeslagring). Mätspindel och städ hårdmetallbelagda QUICK DRIVE Snabbjustering (5 mm mätväg per varv) Icke-roterande spindel Framskjuten spärr Teckenstorlek: 10 mm Datagränssnitt: Integrated Wireless Programvara: MarCom Professional för kostnadsfri nedladdning: 0 TOL i-stick trådlös mottagare, se sid. 8 Micromar 40 EWR-L Digital bygelmikrometer med QUICK DRIVE snabbjustering Digimatic IP65 ABS 0 TOL Egenskaper som Micromar 40 EWRi-L men med Datagränssnitt: USB, Digimatic Programvara: MarCom Professional för kostnadsfri nedladdning: SEK Best-nr Produkt Mätområde Mätvärdessteg Spindelstigning Datagränssnitt Best-nr Listpris mm (inch) mm/inch mm SEK SEK 40 EWRi-L 0 25 (0 1") 0,001 / Integrated Wireless 40 EWRi-L (1 2") 0,001 / EWR-L 0 25 (0 1") 0,001 / för USB eller Digimatic 40 EWR-L (1 2") 0,001 / Tillbehör för 40 EWR-L DK-U1 Datakabel USB dubbelriktad med strömförsörjning DK-D1 Datakabel Digimatic Mahrlights våren 2019

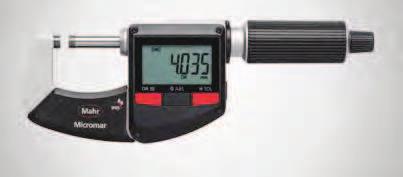

5 MICROMAR. DEN TRÅDLÖSA MIKROMETERN Den digitala mikrometern Micromar 40 EWRi med Integrated Wireless ger dig klart större rörelsefrihet. Vattentät precision för säkra mätresultat i de svåraste verkstadsmiljöer. Micromar 40 EWRi Digital bygelmikrometer med Integrated Wireless 2590 SEK Best-nr MarConnect integrated wireless IP65 ABS Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till ORIGIN), mm/inch, ORIGIN (förinställning av mått), LOCK-funktion (knapplås), TOL (inmatning av tolerans- och varningsgränser), DATA (tillsammans med datakabel), HOLD (mätvärdeslagring). Mätspindel och städ hårdmetallbelagda Snabbdrev Framskjuten spärr Teckenstorlek: 10 mm Datagränssnitt: Integrated Wireless Programvara: MarCom Professional för kostnadsfri nedladdning: 0 TOL i-stick trådlös mottagare, se sid SEK Best-nr i-stick trådlös mottagare, se sid. 8 Produkt Mätområde Mätvärdessteg Spindelstigning Datagränssnitt Best-nr Listpris mm (inch) mm/inch mm SEK SEK 40 EWRi 0 25 (0 1") 0,001 / , Integrated Wireless 40 EWRi (1 2") 0,001 / , EWRi-sats (0 4") 0,001 / ,5 Integrated Wireless Mahrlights våren

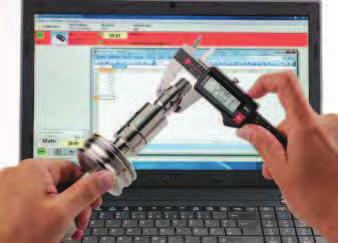

6 MARCAL. DET TRÅDLÖSA SKJUTMÅTTET Med MarConnect-systemet har du alltid optimal anslutning till alla utvärderingssystem valfritt med integrerat trådlöst eller med datakabel. Mahrs referenssystem förenklar hanteringen av skjutmåttet. Genom den höga kapslingsklassen IP 67 är MarCal 16 EWRi skyddat mot damm, kylmedel och smörjmedel och är därmed bäst lämpat för användning under de svåraste miljöförhållanden. MarCal 16 EWRi STARTPAKET Digitala skjutmått med Integrated Wireless IP67 MarConnect integrated wireless + Startpaket 2415 SEK Best-nr Funktioner: ON/OFF, AUTO-ON/OFF, HOLD (mätvärdeslagring), RESET (nollställning av displayen), PRESET (förinställd mätning), mm/inch, Reference-system, LOCK-funktion (knapplås), DATA (dataöverföring) Integrerad trådlös sändare Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Energiförsörjning: Batteri med ca tre års livslängd (ca 0,5 år när den trådlösa sändaren är aktiverad) Läppade styrskenor Rostfri slid och skena, härdade Programvara: MarCom Professional för kostnadsfri nedladdning: Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWRi (6") 0,01 /.0005 Startpaket: inkl. i-stick trådlös mottagare EWRi (6") 0,01 /.0005 och MarCom Professional MarCal 16 EWRi Digitalt skjutmått med Integrated Wireless 1995 SEK Best-nr EWRi utan i-stick mottagare. Egenskaper som ovan. Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWRi (6") 0,01 / EWRi (6") 0,01 / EWRi-H (6") 0,01 /.0005 Hårdmetallförstärkta mätytor Mahrlights våren 2019

7 MARCATOR. TRÅDLÖS MÄTKLOCKA Med våra högexakta digitala mätklockor med MarConnect-systemet har du alltid optimal anslutning till alla utvärderingssystem alternativt via Integrated Wireless eller via datakabel. MarCator 1086 Ri Digitala mätklockor Upplösning från 0,5 µm samt toleransvisning MarConnect integrated wireless ABS 0 TOL IP42 USB MarConnect RS232C Digimatic 3560 SEK Best-nr Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), DATA (i kombination med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshuv på mätspindeln Energiförsörjning: Batteri med ca tre års livslängd Programvara: MarCom Professional för kostnadsfri nedladdning: i-stick trådlös mottagare, se sid. 8 MarCator 1087 Ri Digitala mätklockor Upplösning fr.o.m. 0,5 µm och dynamiska max/min-funktioner MarConnect integrated wireless ABS 0 TOL IP42 USB MarConnect RS232C Ytterligare funktioner hos MarCator 1087 Ri Digimatic MAX/MIN-minne för vändlägessökning, TIR (MAX-MIN) för kontroll av radialkast och ytjämnhet MAX MIN 4225 SEK Best-nr MAX MAX-MIN (TIR) MIN 0 Produkt Mätområde Mätvärdessteg valbart Datagränssnitt Best-nr Listpris mm (inch) mm/inch SEK SEK 1086 Ri 12,5 (.5") ,0005 / 0,001 / 0,002 / 0,005 / Integrated Wireless 1086 Ri 25 (1") 0,01 mm Ri 12,5 (.5") (.00002" /.00005" /.0001" / " /.0005") Integrated Wireless 1087 Ri 25 (1") i-stick trådlös mottagare, se sid. 8 Mahrlights våren

8 MARCONNECT. TRÅDLÖS ÖVERFÖRING I modern produktion är det nödvändigt att mätresultaten samlas in och utvärderas. Dessa resultat är inte bara värdefulla indikatorer för klassning av produkterna, utan även för utvärdering och optimering av produktionsprocessen. Här erbjuder Mahr högsta nivå med sina uppdaterade lösningar för trådlös dataöverföring. Våra principer: enkelt, tillförlitligt och professionellt! MarConnect i-stick- och e-stick-mottagare Signalmottagare för mätinstrument med Integrated Wireless och handhållna mätinstrument med datagränssnitt i-stick 825 SEK Best-nr e-stick 930 SEK Best-nr Produkt i-stick e-stick Frekvensband MHz 2400 Antal kanaler 3 Överföringsavstånd upp till 6 m Antal anslutningsbara mottagare på PC 4 1 Antal anslutningsbara mätinstrument med Integrated Wireless Antal anslutningsbara sändarmoduler per mottagare 8 per stick 8 För mätinstrument med Integrated Wireless Sändarmoduler 16 EWe, 2000 e, RS232 e Beställningsnummer Listpris SEK SEK MarConnect 16 EWe Sändarmodul Extern sändarmodul för alla Mahr handhållna mätinstrument med kabelanslutet datagränssnitt 2905 SEK Best-nr Produkt 16 EWe MarCal 16 ER, 16 EWR, 30 EWR, Digimar 814 SR Sändarmodul för e-stick, passar för mätinstrumenten: Micromar 44 EWR, 46 EWR MarCator 1075 R, 1086 R, 1087 R, 1087 BR MarSurf PS10 Beställningsnummer Listpris SEK 3330 SEK Mahrlights våren 2019

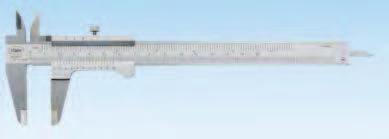

9 DEN KLASSISKA Högkvalitativa skjutmått och mikrometrar hör tack vare sina mångsidiga användningsmöjligheter och den enkla hanteringen till de viktigaste mätinstrumenten i produktion och kvalitetskontroll. Mätinstrument med streckskala utmärker sig genom sitt oföränderliga mätsystem och sin enkla hantering. Som analoga mätinstrument kan de användas när som helst och var som helst. MarCal 16 FN Skjutmått med skala Den exakta klassikern med nonieskala Samtliga avläsningsdelar är bländfritt mattförkromade Rostfri slid och skena, härdade Mätytor av härdat rostfritt stål Mäteggar för innermätning Stegvis mätning Förhöjda glidskenor till skydd för skalan 235 SEK Best-nr Produkt Mätområde Nonievärde Nonievärde Största tillåtna fel Best-nr Listpris mm mm inch mm SEK SEK 16 FN ,05 1/28 0, FN ,05 1/28 0, FN ,05 1/28 0, Micromar 40 A Bygelmikrometer Den klassiska Trumma och skala reflexfritt mattförkromade Mätspindel och städ av härdat stål, hårdmetallbelagda Värmeisolerad bygel Snabbdrev med integrerad koppling Låsanordning 430 SEK Best-nr Micromar 40 SA i sats Egenskaper som Micromar 40 A Produkt Mätområde Skaldelsvärde Spindelstigning Best-nr Listpris mm mm mm SEK SEK 40 A ,01 0, A ,01 0, SA ,01 0, Mahrlights våren

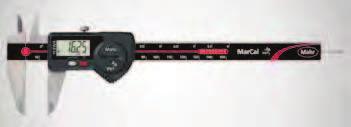

10 MARCAL. REFERENCE-SKJUTMÅTTET Med Mahrs Reference-system har hanteringen av skjutmåttet blivit väsentligt enklare och smidigare, eftersom nollpositionen bara behöver ställas in en gång. Inställningen är därmed sparad för alla kommande mätningar. Genom den höga kapslingsklassen IP 67 är MarCal 16 EWR skyddat mot damm, kylmedel och smörjmedel och är därmed bäst lämpat för användning under svåra miljöförhållanden. MarCal 16 ER Digitalt skjutmått Med stor sifferdisplay Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, Reference-system, LOCK-funktion (knapplås) Energiförsörjning: Batteri med ca tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade 860 SEK Best-nr Produkt Mätområde Mätvärdessteg Djupmått Teckenstorlek Best-nr Listpris mm (inch) mm/inch Ø1,5 mm SEK SEK 16 ER (6") 0,01 / ER (6") 0,01 / ER (8") 0,01 / ER (12") 0,01 / MarCal 16 EWR Digitalt skjutmått Optimalt skyddat mot damm, kylmedel och smörjmedel IP67 16 EWR från 1295 SEK Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, Reference-system, LOCK-funktion (knapplås) Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Energiförsörjning: Batteri med ca tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade 16 EWR-H, med hårdmetallförstärkta mätytor och datautgång 16 EWR-H Utförande: Hårdmetallförstärkta mätytor, med datautgång Produkt Mätområde Mätvärdessteg Djupmått Teckenstorlek Best-nr Listpris mm (inch) mm/inch Ø1,5 mm SEK SEK 16 EWR (6") 0,01 / EWR (6") 0,01 / EWR (8") 0,01 / EWR (12") 0,01 / EWR-H (6") 0,01 / , Mahrlights våren 2019

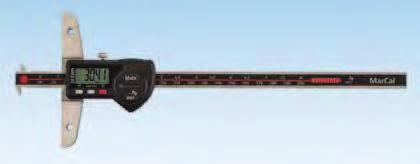

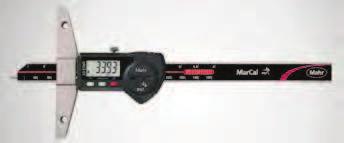

11 USB RS232C Digimatic MarCal 30 EWR Digitalt djupskjutmått För dina djupa mått Digimatic RS232C USB IP SEK Best-nr Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), PRESET (förinställd mätning), mm/inch, Reference-system, LOCK-funktion (knapplås), DATA (i kombination med datakabel) Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Energiförsörjning: Batteri med ca tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade MarCal 30 EWR-D Digitalt djupskjutmått För dina specialapplikationer Digimatic RS232C USB IP67 Egenskaper som MarCal 30 EWR Mätning av spårbredd och spåravstånd 4350 SEK Best-nr Produkt Mätområde Mätvärdessteg Datautgång Best-nr Listpris mm (inch) mm/inch SEK SEK MarConnect 30 EWR (6") 0,01 / EWR (8") 0,01 / EWR (12") 0,01 / EWR-D (8") 0,01 / EWR-D (12") 0,01 / Mahrlights våren

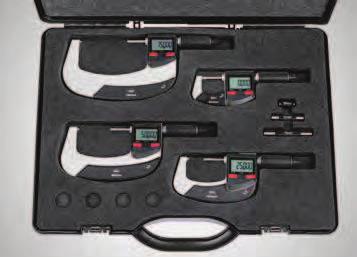

12 MICROMAR. ALLT HANDLAR OM NOGGRANNHET Mikrometrar hör vid sidan av skjutmått till de mest använda handmätinstrumenten. Med de exakt slipade mätspindlarna, de hårdmetallbelagda mätytorna och den robusta bygelkonstruktionen har moderna mikrometrar i Micromarserien maximal precision och livslängd. Micromar 40 ER Digital bygelmikrometer Med framskjuten spärr för enhandsgrepp 1480 SEK Best-nr Siffervisning i hög kontrast, teckenstorlek 10 mm Rostfri mätspindel, helt härdad och slipad Snabbdrev Framskjuten spärr Lackerad stålbygel, värmeisolerad Energiförsörjning: Batteri med ca två års livslängd Leveransomfattning: Bruksanvisning, batteri, referensmått (mätområde mm), etui Funktioner: AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, HOLD (mätvärdeslagring), LOCK-funktion (knapplås) Produkt Mätområde Mätvärdessteg Spindelstigning Best-nr Listpris mm (inch) mm/inch mm SEK SEK 40 ER 0 25 (0 1") 0,001 / , Micromar 40 EWR Digitala bygelmikrometrar Med framskjuten spärr för enhandsgrepp IP65 ABS 1855 SEK Best-nr Siffervisning i hög kontrast, teckenstorlek 10 mm Rostfri mätspindel, helt härdad och slipad Snabbdrev Framskjuten spärr Lackerad stålbygel, värmeisolerad Energiförsörjning: Batteri med ca två års livslängd Leveransomfattning: Bruksanvisning, batteri, referensmått (mätområde mm), etui Funktioner 40 EWR: som 40 ER, men med tillägg av ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), Origin (förinställd mätning) Produkt Mätområde Mätvärdessteg Spindelstigning Best-nr Listpris mm (inch) mm/inch mm SEK SEK 40 EWR 0 25 (0 1") 0,001 / , EWR (1 2") 0,001 / , Mahrlights våren 2019

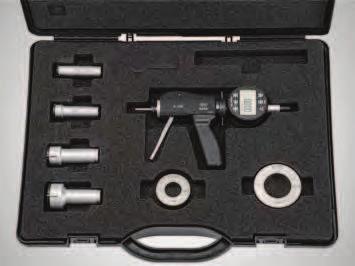

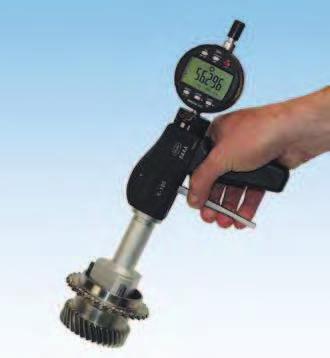

13 Micromar 844 AS Självcentrerande mätpistol i sats Digimatic RS232C USB 0 TOL IP42 ABS Inklusive digital mätklocka 1086 R Anslutningsgänga för byte av mäthuvud Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar från 12 mm, hårdmetallbelagda Mätspetsar från 12 mm för mätningar ned till hålbotten Mäthuvud från 40 mm, av aluminium för att spara vikt Funktioner hos MarCator 1086 R: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), <0> (inställning av toleransvisningen), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), DATA (i kombination med datakabel), LOCK (individuellt knapplås), LCD-display med skarp teckenkontrast Leveransomfattning: MarCator 1086 R, bruksanvisning, inställningsringar, nyckel för byte av mäthuvud (från 30 mm), insexnyckel, etui från SEK För mätning av: Genomgående hål Blindhål Centreringsringar Produkt Mätområde Mätvärdessteg Största tillåtna fel Antal mäthuvuden 44 Ak Inställningsringar Best-nr Listpris mm mm/inch µm SEK SEK 844 AS ,0005/.00002" mm, 10 mm AS ,0005/.00002" mm AS ,0005/.00002" mm, 40 mm AS ,0005/.00002" mm, 85 mm Mahrlights våren

14 Micromar 44 EWR Självcentrerande digitala invändiga mikrometrar i sats Med utbytbara mäthuvuden Digimatic RS232C USB IP52 ABS från SEK Digital grundenhet med mäthuvuden Snabbdrev med integrerad spärr Andra funktioner, se Micromar 44 AS Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), DATA (i kombination med datakabel), LOCK (individuellt knapplås) Produkt Mätområde Mätvärdessteg Största tillåtna fel Antal mäthuvuden 44 Ak Inställningsringar Inställningsringar Best-nr Listpris mm mm/inch µm SEK SEK 44 EWR ,001/.00005" mm, 10 mm EWR ,001/.00005" mm EWR ,001/.00005" mm, 40 mm EWR ,0001/.00005" mm, 85 mm Micromar 44 AS Självcentrerande invändiga mikrometrar i sats Micromar 44 AS med skalavläsning från 6920 SEK Trumma och skala reflexfritt mattförkromade Snabbdrev med integrerad spärr Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar från 12 mm, hårdmetallbelagda Mätspetsar från 12 mm för mätningar ned till hålbotten Mäthuvud från 40 mm, av aluminium för att spara vikt Leveransomfattning: Bruksanvisning, inställningsringar, nyckel för byte av mäthuvud (från 30 mm), insexnyckel, etui Produkt Mätområde Skaldelsvärde Största tillåtna fel Antal mikrometrar Best-nr Listpris mm mm µm mm SEK SEK 44 AS , mm, 10 mm AS , mm AS , mm, 40 mm AS , mm, 85 mm Mahrlights våren 2019

15 MARGAGE. PERFEKT PRECISIONSARBETE MED HUVUDET PÅ SKAFT Materialiserade mått, som passbitar och planparallella provglas, utgör grunden för längdmätningstekniken. Passbitar används som inställningstolkar för mätinstrument med direktavläsning men också som referensnormaler för kalibreringslaboratorier. Planglas utnyttjas för ytjämnhetskontroll av ytor på precisionsdelar och av mätinstrument enligt interferensmetoden. MarGage 419 C Parallellbitar av keramik i sats För kontroll och kalibrering av bygelmikrometrar 7355 SEK Best-nr Fördelarna med keramik: Praktikanpassade egenskaper: lätta att sammanfoga, ingen korrosion, ingen konservering behövs, låg vikt, mycket reptåliga, antistatiska, antimagnetiska och elektriskt icke-ledande Vid skador på mätytorna genom repor eller punktkorrosion uppkommer inga lösa materialrester. Vidhäftningen och måttkonstansen bibehålls. Extremt nötningsbeständiga Längsta livslängd och högsta stabilitet av alla passbitsmaterial. Betydligt längre övervakningsintervall. Utvidgningskoefficient liknande vad som gäller för stål. Detta möjliggör obegränsad användning både i produktionen och i laboratoriet. Leveransomfattning: Trälåda inkl. kalibreringscertifikat Produkt Antal i sats Toleransklass Nominella mått 419 C Planparallellt planslipat glas Best-nr Listpris mm SEK SEK 2,5 / 5,1 / 7,7 / 10,3 / 12,9 / 15,0 / 17,6 / 20,2 / 22,8 / mm Ø 30 mm MarGage 421 PS Planparallella provglas i sats För samtidig parallellitets- och ytjämnhetskontroll av plana mätytor på mikrometrar och indikerande hakmått enligt interferensmetoden 4 olika tjocklekar, för parallellitetskontroll i olika spindelställningar (för roterande mätspindlar) från 4515 SEK Produkt Diameter Mätområde Nominell tjocklek Antal provglas Planhetsavvikelse Parallellitetsavvikelse Best-nr Listpris mm mm mm µm µm SEK SEK 421 PS ,15 0, PS ,15 0, PS ,15 0, PS ,15 0, Mahrlights våren

16 MARTEST. HÖGKÄNSLIG MÄTNING Sedan 1936 är Mahr en världsledande leverantör av vippindikatorer. Det finkänsliga datoroptimerade mätverket möjliggör maximal säkerhet och noggrannhet. För användning i verkstadsmiljö är MarTest-produkternas display tätad mot inträngande vätska. MarTest 800 S / S-R / SG / SGE Vippindikator - Standardutförande SHOCK PROOF 810 SEK Best-nr Siffertavla med skarp teckenkontrast, tätad med O-ring Mattförkromat skyddshölje med tre kopplingslister med laxstjärtsfogning Stötskyddat mätverk Antimagnetiskt Kullagrad dubbelindikator, slirkoppling ger överbelastningsskydd Mätspets med hårdmetallkula Ø 2 mm Med härdat mineralglas, säkert mot brott och repor Produkt Mätområde Skaldelsvärde Ø siffertavla Mätspetsens längd Best-nr Listpris mm mm mm mm SEK SEK 800 S ±0,4 0, , S-R* ±0,4 0, , SG ±0,4 0, , SGE ±0,07 0, , * Med rubinkula MarTest 800 SM / SGM / SG-R / SL Vippindikator - för speciella mätningar SHOCK PROOF 1135 SEK Best-nr Siffertavla med skarp teckenkontrast, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Kullagrad dubbelindikator, slirkoppling ger över- belastningsskydd Mätspets med hårdmetallkula Ø 2 mm Med härdat mineralglas, säkert mot brott och repor Produkt Mätområde Skaldelsvärde Ø siffertavla Mätspetsens längd Best-nr Listpris mm mm mm mm SEK SEK 800 SM ±0,1 0, , SGM ±0,1 0, , SG-R* ±0,4 0, , SL** ±0,25 0, , * Med rubinkula ** Fabriksstandard 16 Mahrlights våren 2019

17 MARCATOR VISAR RIKTNINGEN Mätklockor hör till de mest använda mätvärdesinstrumenten tack vare sina mångsidiga användningsmöjligheter. Så även vår MarCator-serie. Våra mekaniska mätklockor är utrustade med precisionsskurna kugghjul och drev för maximal noggrannhet. De kan även erhållas i stöt- och vattentåligt utförande. MarCator 810 A Precisionsmätklocka Den klassiska med lyftbart lock 355 SEK Best-nr Siffertavla med skarp teckenkontrast Inställbara färgade toleransmarkeringar för optimal kontrast. Förkromat metallhölje Bekvämt lyftbart lock med dammskyddsfunktion Precisionsskurna kugghjul och drev Produkt Mätområde Skaldelsvärde Ø siffertavla Information Best-nr Listpris mm mm mm SEK SEK 810 A 10 0,01 50 Mätkraft: 0,7 1,3 N MarStand 815 MG Ledat stativ med magnetfot Med ett handgrepp är allt ordnat från 1795 SEK 3D-ledat stativ, vilken som helst position inom aktionsradien kan ställas in Enkel positionering i alla tre lederna, fixeras säkert med ett handgrepp Underhållsfritt mekaniskt låssystem Eloxerade svarta länkdelar tillverkade av högvärdig lättmetall Mätklockshållare med 8 mm fästhål och laxstjärt för vippindikator Med exakt fininställning utan spel Till- och frånkopplingsbar magnet med mycket hög häftkraft Levereras utan mätklocka Produkt 815 MG Fininställningsområde Total höjd Räckvidd (max) Prisma för axeldiameter Häftkraft prisma Best-nr Listpris mm mm mm mm N SEK SEK MG MG MG* * * Speciellt konstruerat för mätinstrument med µm-upplösning Mahrlights våren

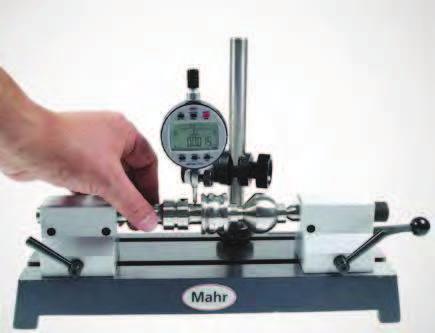

18 DIGITAL MÄTNING MED MARCATOR Våra innovativa digitala mätklockor innehåller högexakta elektroniska mätsystem. De möjliggör ytterligare praktikanpassade mätfunktioner. Genom den enkla hanteringen, den stora displayen som minimerar risken för felavläsning, samt möjligheten till snabb och enkel vidare bearbetning av samtliga mätresultat, motsvarar de alla krav som kan ställas på moderna mätinstrument. MarCator 1075 R Digital mätklocka Med stor display Digimatic RS232C USB IP SEK Best-nr Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), DATA (i kombination med datakabel), ON/OFF, LOCK-funktion (knapplås), AUTO-ON/OFF LCD-display med skarp teckenkontrast Skyddshuv på mätspindeln Energiförsörjning: Batteri med ca tre års livslängd Produkt Mätområde Mätvärdessteg Best-nr Listpris mm (inch) mm/inch SEK SEK 1075 R 12,5 (.5") 0,01 /.0005" R 12,5 (.5") 0,005 /.0001" R 12,5 (.5") 0,001 /.00005" MarCator 1086 R Digital mätklocka Upplösning från 0,5 µm samt toleransvisning Digimatic RS232C USB 0 TOL IP42 ABS Toleransvisning med mätvärde. Toleransvisning utan mätvärden SEK Best-nr Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), <0> (inställning av toleransvisningen), DATA (i kombination med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshuv på mätspindeln Energiförsörjning: Batteri med ca tre års livslängd Produkt Mätområde Mätvärdessteg valbart Best-nr Listpris mm (inch) mm (inch) SEK SEK 1086 R 12,5 (.5") 0,01 /.0005" R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm R 25 (1") (.00002" /.00005" /.0001" /.0002" /.0005") Mahrlights våren 2019

19 MarCator 1087 R Digitala mätklockor Upplösning från 0,5 µm. Dessutom med dynamiska mätfunktioner MAX / MIN / MAX-MIN 3915 SEK Best-nr Digimatic RS232C USB 0 TOL IP42 MAX MIN ABS Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), MAX/MIN-minne för vändlägessökning, TIR (MAX_MIN) för kontroll av radialkast och ytjämnhet, ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), DATA (tillsammans med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshuv på mätspindeln Energiförsörjning: Batteri med ca tre års livslängd MAX MIN MAX-MIN (TIR) MAX MIN 0 Provningsinstrument för radialkast ingår inte i leveransen Produkt Mätområde Mätvärdessteg valbart Best-nr Listpris mm (inch) mm/inch SEK SEK 1087 R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm R 25 (1") (.00002" /.00005" /.0001" /.0002" /.0005") Mahrlights våren

20 HELT UPP I HÖJDEN Digimar höjdmätinstrument garanterar maximal flexibilitet och kvalitet. Våra motordrivna höjdmätinstrument Digimar övertygar genom enkel service, bekväm hantering av samtliga grundläggande funktioner via snabbvalsknappar och en hög nivå av komfort och säkerhet vid mätningen. Digimar 816 CL Höjdmätinstrument Perfekt för exakta mätningar i produktionen 1D USB RS232C från SEK Mätning nedåt eller uppåt Banbredd och spåravstånd inklusive ban- och spårmitt Hål- och axeldiameter inklusive hål- och axelmitt Vändpunktsläge hål / vändpunktsläge axel (upptill eller nedtill) Beräkning av avstånd och symmetri Dynamiska mätfunktioner Mätprogram Bearbetning av mätdata Manöver- och displayenhet: Lätt avläsbar grafisk LCD-display med bakgrundsbelysning Översiktliga funktionsknappar Språkneutral användarhandledning genom självförklarande symboler Snabb inställning av en extra nollpunkt Mätvärdesminne för upp till 99 mätvärden Mätsystem: Enastående mätnoggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem med dubbelt läshuvud Dynamiskt givarsystem för hög repeterbarhet Luftlagersystem för lätt och stötfri förflyttning Exakt mäthuvudsstyrning på styrskenor av rostfritt stål Enkla mätförlopp tack vare motordrivna mätslider Givarkonstanterna förblir sparade efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för nätoberoende mätning Temperaturkompensering genom intern temperatursensor Produkt 816 CL Mätområde mm Användningsområde från till mm Mätvärdessteg mm 0,01, 0,001 Största tillåtna fel (2,8 + L/300) L i mm Exakt repeterbarhet vid hål µm 3 Exakt repeterbarhet på plan µm 2 Rätvinklighetsavvikelse µm Drifttid max. h 10 Mätkraft N 1,0 +/- 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Best-nr Listpris SEK SEK Mahrlights våren 2019

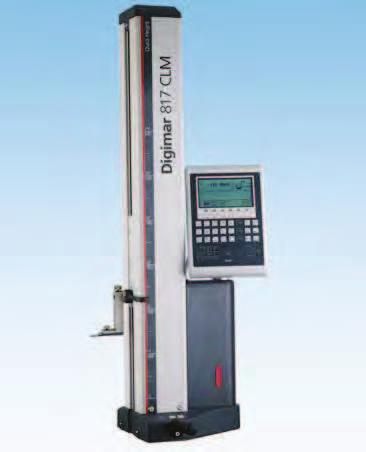

21 Digimar 817 CLM Höjdmätinstrument Med Quick Mode. Snabba mätningar med maximal noggrannhet 2D USB RS232C från SEK Mätning nedåt eller uppåt Vändpunktsläge hål / vändpunktsläge axel (upptill eller nedtill) Beräkning av avstånd och symmetri Dynamiska mätfunktioner Rätvinklighets-/rakhetsmätning Mätning i 2D-läge Mätprogram Statistisk utvärdering Bearbetning av mätdata m.m. Manöver- och displayenhet: Stora och överskådliga funktionsknappar Lätt avläsbar grafisk LCD-display med bakgrundsbelysning Användarguide med självförklarande symboler Framtidssäker tack vare uppdateringsmöjligheter Inställningsbar automatisk avstängningsfunktion, utan förlust av mätvärden Mätsystem: Enastående mätnoggrannhet och tillförlitlighet med optiskt inkrementellt mätsystem med dubbelt läshuvud Dynamiskt givarsystem för hög repeterbarhet Luftlagersystem för lätt och stötfri förflyttning Exakt mäthuvudsstyrning på styrskenor av rostfritt stål Enkla mätförlopp tack vare motordrivna mätslider Givarkonstanterna förblir sparade efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för nätoberoende mätning Temperaturkompensering genom intern temperatursensor Produkt 817 CLM Mätområde mm Användningsområde från till mm Mätvärdessteg mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Största tillåtna fel (1,8 + L/600) L in mm Exakt repeterbarhet vid hål µm 1 Exakt repeterbarhet på plan µm 0,5 Rätvinklighetsavvikelse µm Drifttid max. h 10 Mätkraft N 1,0 +/- 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Best-nr Listpris SEK SEK Mahrlights våren

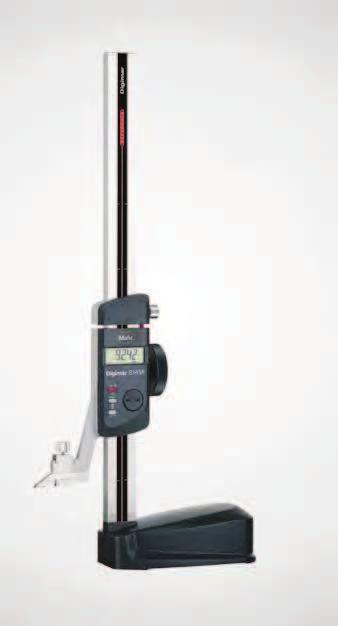

22 IDEALISK FÖR VERKSTADEN I verkstaden är det viktigt att arbetsstyckena snabbt kan mätas och testas. Här är Mahrs höjdmätnings- och ritsinstrument det perfekta verktyget. Digimar 814 SR Höjdmätnings- och ritsinstrument Exakt positionering med handratt USB MarConnect RS232C Digimatic ABS System 5495 SEK Best-nr Extra stabil och vridstyv pelare med stort tvärsnitt för exakta rits- och mätuppgifter Funktioner: RESET (nollställning av display), mm/inch, ABS (byte mellan relativ och absolut mätning), Reference Lock/Unlock, PRESET (förinställd mätning), DATA (i kombination med datakabel), AUTO-ON/OFF Batterilivslängd upp till 3 år Förflyttningshastighet 1,5 m/s (60"/s) Ergonomisk, stabil fot Härdad, läppad fot, enkelt och ryckfritt skjutbar Rostfri slid och skena, härdade Handratt för positionering och mätning Finjustering Låsskruv Utbytbara mät- och ritsspetsar, hårdmetallbelagda Spännspak för snabb fixering av slidenheten Greppvänlig, stabil fot Handratt för enkel positionering och mätning Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 814 SR (0 14") 0,01 /.0005" Teckenstorlek: 12 mm 814 SR (0 24") 0,01 /.0005" Mahrlights våren 2019

23 MILLIMAR. PRECISIONSGIGANTEN Tillverkningsindustrins hela mätteknikvärld från samma leverantör. Vårt produktspektrum innehåller inbördes avstämda mätvärdesgivare, utvärderingsenheter samt högexakta mekaniska komponenter och kundlösningar för bokstavligen alla tänkbara uppgifter inom längdmätning. Millimar C 1200 Kompakt längdmätningsinstrument Med en givaringång USB MarConnect RS232C Digimatic MAX MIN 0 TOL IP SEK Best-nr Funktioner: ON/OFF, mm/inch, omvänd visningsriktning, mätområdesbyte, TOL (inmatning av toleranser), PRESET (förinställd mätning), Faktor (justerbar), DATA (dataöverföring), MAX/MIN minne för vändlägessökning, TIR (MAX_MIN) för kontroll av radialkast och ytjämnhet Högupplöst kontrastrik TFT-färgdisplay Displayen kan vinklas steglöst för optimal betraktningsvinkel Enklast möjliga hantering Nät- eller batteridrift möjlig Tack vare batteridriften är den även lämplig för mobil användning Kompakt hölje Dynamiska mätfunktioner (Max, Min, Max-Min) Menylås Asymmetrisk toleransvisning Produkt Visningsområde Mätvärdessteg Skaldelsvärde Best-nr Listpris Siffervisning Skalvisning C1200 ±5000 µm µm µm µm SEK SEK ±5000, ±2000, ±1000, ±300, ±100, ±30, ±10, ±3 0,1 500, 200, 100, 20, 10, 2, 1, 0, Millimar P2004 / 1318 Induktiva mätspetsar Mätspetsar för alla användningar från 2385 SEK Millimar P2004 Millimar 1318 Millimar P2004 Mätspindel lagrad i kulstyrningen Hög linearitet över hela mätområdet Enastående elektromagnetisk skärmning (EMC) Alla givare kan byggas om från axiell till radiell kabelutgång med hjälp av en medlevererad hylsa Millimar 1318 Induktiv givare Flexibel anpassning av givaren till anläggningsytan Hög driftsäkerhet, eftersom mätsystemet är fristående från styr- och spännaxeln Produkt Mätområde Mätkraft Exakt repeterbarhet Vändsprång Best-nr Listpris f w f u mm N µm µm SEK SEK P2004 M ±2 0,75 0,1 0, ,3 1 0,25 +/-0,05 0,03 0, Mahrlights våren

24 MILLIMAR, SMART OCH UNIVERSELLT ANVÄNDNINGSBAR Noggrant inbördes avstämd maskin- och programvara, liksom enkel anslutning till Millimar N 1700-modulerna via USB-gränssnitt eller Integrated Wireless, innebär tillförlitlig lösning av varje mätuppgift. Det intelligenta Millimar Cockpit-programmet, som stöds av grafiska manöverelement, garanterar enkel och intuitiv användning. Millimar C 1700 PC Mätdator Den bekväma och praktiska mätdatorn för komplexa mätuppgifter i tillverkningsindustrin SEK Best-nr Produkt C 1700 PC Cockpit-programvara Leveransomfattning Display Millimar Cockpit-programvara inkl. 10,1" pekskärmsdator, med Windows 10 IoT Enterprise förinstallerat, Mahr License Key, installationsmedium, Recovery Stick 16 GB, bruksanvisning (onlinehjälp), nätaggregat, VESA 100 standardfäste Mahr License Key, installationsmedium, bruksanvisning (onlinehjälp) Vertikal och horisontell stapelvisning, analogvisning eller rundskala, digitalvisning, fritt kombinerbara visningstyper per funktion Mätvärdessteg µm 0,01 Toleransvisning Övre och nedre toleransgräns (per funktion) Övre och nedre varningsgräns (per funktion) Kompatibilitet USB, Integrated Wireless, Millimar N 1700 Mätkombinationer Fördefinierade formelmallar för standardfunktioner Inmatning av länkar med en omfattande formeleditor Funktionstyper Längd, vinkel, dimensionslöst Dynamiska funktioner MAX, MIN, MAX-MIN, MAX+MIN Klassning Max. 20 klasser Antal anslutningsbara N 1700-mätkanaler 32 Antal anslutningsbara i-stick-mottagare 1 Antal anslutningsbara mätinstrument med Integrated Wireless Antal anslutningsbara mätinstrument med USB-gränssnitt 64 Dataexport qs-stat, Excel 8 Maskinvarugränssnitt 1 x USB 3.0, 3 x USB 2.0, 2 x COM-port Full-PIN (RS-232/485; 5 V/12 V), 2 x COM 2 x COM-port 3-PIN (RX, TX, GND; RS-232/485 omkopplingsbar), 2 10/100/1000 Mbit RJ45- portar; 2 x W-LAN-kontakt, VGA, displayport Energiförsörjning V AC/DC; 12 V DC ut IP-kapslingsklass IP 65 (frontpanel) Språk Tyska, engelska, franska, kinesiska, ryska, tjeckiska Systemkrav 2 lediga USB 2.0-portar Best-nr Listpris SEK SEK Mahrlights våren 2019

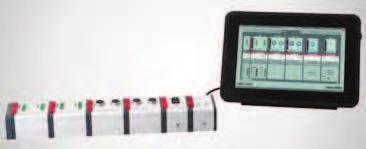

25 MILLIMAR. MODULER FÖR DINA MÄTUPPGIFTER I TILLVERKNINGSPROCESSEN Smart och flexibel kombination av mätmoduler och programvara för lösning av kundspecifika mätuppgifter. Millimar N 1700 Moduler Moduler för dina behov 3370 SEK Best-nr Flexibelt kombinerbara RS485-bussmoduler Kraftfulla anslutningsmoduler för utvärdering av mätsensorer Synkron datainsamling från flera anslutna mätspetsar Anslutning av N 1700-modulerna via USB-gränssnitt till det smarta och användbara konfigurationsprogrammet Millimar Cockpit. Anslutning av alla typer av kompatibla mätspetsar via en och samma modul Flexibel och modulär produktkombination för lösning av kundspecifika mätuppgifter Max. teoretisk bussdatahastighet på 4189 värden/s (beroende på antalet anslutna kanaler) Leveransomfattning: Bruksanvisning N 1702 M N 1701 USB N 1701 PS N 1704 I/O Produkt N 1702 M N 1701 USB N 1701 PS N 1704 I/O Produktbeskrivning Induktiv mätspetsmodul USB-anslutningsmodul Strömförsörjningsmodul I/O-styrmodul Mätvärdessteg µm 0,1 Mätområde induktiv mätspets µm ±2000, ±5000 Givaringångar Mahr 1340, Mahrhalvbrygga, Mahr-LVDT, Mahr-VLDT Dataöverföringshastighet värden/sek Största tillåtna fel 0,3 % (min. 0,2µm) Datagränssnitt RS485 RS485 RS485 RS485 Energiförsörjning 230 V/115V; 50/60 Hz Strömförsörjning ma Strömförbrukning ma Styringångar 4 ingångar, V Styrutgångar 4 utgångar, V, ESD-skyddade, kortslutningssäkra Best-nr Listpris SEK SEK Mahrlights våren

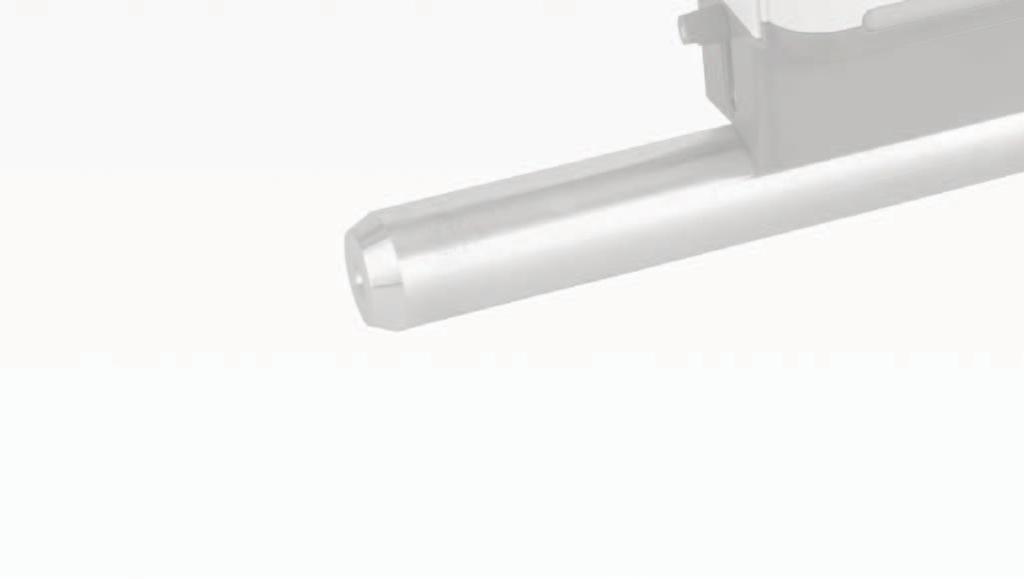

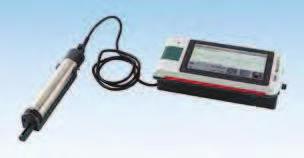

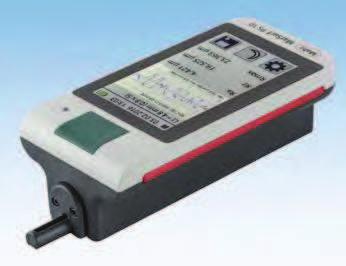

26 MARSURF. MOBIL YTJÄMNHETSMÄTARE FÖR BEKVÄMARE MÄTNING Enkel och intuitiv hantering. Instegsmodellen i ytmätningsteknik från Mahr övertygar genom den särskilt enkla och intuitiva hanteringen. TFT-pekdisplayen på 4,3" kan vridas fritt. Tack vare den uttagbara drivenheten kan MarSurf PS 10 användas flexibelt i både produktion och tillverkning. Med integrerad men uttagbar kalibreringsnormal. Protokoll kan sparas redan i enheten som PDF-filer. Alternativt är även dataöverföring med MarCom möjlig. Enkel hantering och detaljerad profilvisning Den 4,3" stora högupplösta och bakgrundsbelysta TFT-pekdisplayen möjliggör intuitiv användning (som en smartphone) och exakt visning av mätprofilen Flexibel användning Den uttagbara drivenheten kan med hjälp av ett handprisma som finns som tillval användas flexibelt i trånga utrymmen, som t.ex. i hål eller vid mätning av smådelar. Perfekt utvärdering och dokumentation PS 10 skapar automatiskt och utan extra programvara ett mätprotokoll som PDF-fil. Via USB-gränssnittet kan protokollet sedan enkelt överföras till datorn alternativt minneskort. Alternativt kan mätdata även utvärderas i ytjämnhetsprogrammen MarSurf XR 1 och XR 20 eller mätvärdena kan via MarCom-programvaran i överföras till Excel eller ett SPC-program. Alltid till hands Kalibreringsnormalen förvaras i enheten och är alltid tillgänglig för användaren för kontroll av enheten. 26 Mahrlights våren 2019

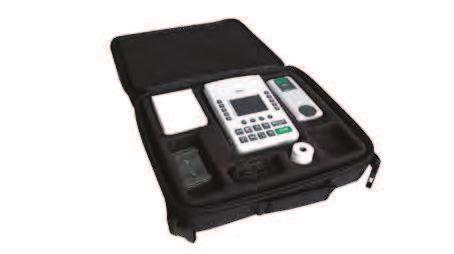

27 MarSurf PS 10 Set Mobil ytjämnhetsmätare Dagens modernaste användningskoncept RS232C USB MicroSD Enkel och intuitiv hantering: Lika enkelt som att använda en smartphone Stor bakgrundsbelyst 4,3"-TFT-pekskärm Skapa färdiga PDF-protokoll direkt i mätinstrumentet Kundspecifika kommentarer till PDF-protokollet kan läggas in direkt i MarSurf PS 10 Säkerhetskopiering som TXT-, X3P-, CSV- och PDF-fil Flexibilitet: Uttagbar drivenhet 31 parametrar: Samma funktionalitet som ett laboratorieinstrument. Leveransomfattningen innehåller: Drivenhet (uttagbar) 1 standardgivare, standardenlig Inbyggt batteri, laddare / 3 nätadaptrar, USB-kabel Ytjämnhetsnormal, integrerad i apparathuset (uttagbar), inkl. Mahr-kalibreringscertifikat Givarskydd, bärväska med axelrem Förlängningskabel för drivenhet Bruksanvisning SEK Best-nr Produkt PS 10 Mätområde µm 350 Parametrar Ra, Rq, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, R3z Mätspetsar µm 2 Kalibreringsfunktion Dynamisk, Ra, Rz, Rsm Lagringsmöjlighet Datagränssnitt Batteri minst profiler, minst resultat, minst PDF-protokoll, expanderbar med microsd-kort upp till 32 GB (ökar lagringskapaciteten med en faktor 320) USB, MarConnect (RS232), microsd-kortplats för SD/SDHC-kort upp till 32 GB Uppladdningsbart litiumjonbatteri, 3,7 V, nominell kapacitet 11,6 Wh, minst mätningar Mätprincip Mätsnittsmetoden Givare Induktiv glidskogivare Mätkraft N 0,75 mn Best-nr Listpris SEK SEK Mahrlights våren

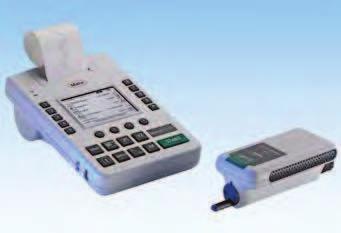

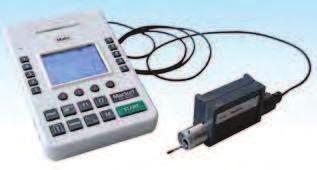

28 NOGGRANNHETSGIGANTEN Överallt där ytstrukturer påverkar funktionen, bearbetningen eller utseendet hos komponenter eller produkter är en noggrann kontroll av stor vikt. Toppkvalitet, högsta kompetens och perfekt know-how allt detta erbjuder MarSurf ytmätningsteknik! MarSurf M 300 / M 300 C SET Mobil ytjämnhetsmätare Perfekt för exakta mätningar i produktionen USB Automatisk funktion för profiligenkänning och motsvarande standardenlig inställning av filter och tillhörande avkänningssträckor Delmätsträckor och förkortat filter valbara Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, resultatprotokoll Måttenheter (μm/μinch) och standarder (ISO/JIS/ASME/MOTIF) valbara M 300 C SET Observera: Separat drivenhet MarSurf RD 18 C2 för transversell mätning för M 300 C finns som extrautrustning! M 300 SET SEK Leveransomfattning M 300 C SET: Utvärderingsenhet M 300 C Cylindrisk drivenhet RD 18 C Standardgivare PHT / 2 µm (standardenlig) Ytnormal PRN 10 med Mahr-kalibreringscertifikat Höjdinställning, givarskydd, 1 st. USB-kabel (för PC-anslutning), bärväska m.m. En ytterligare egenskap hos M 300 SET: Mobil ytjämnhetsmätare med möjlighet att välja trådlös anslutning (Bluetooth) till drivenheten Leveransomfattning M 300 SET: Utvärderingsenhet M 300 Drivenhet RD 18 med integrerad normal Standardgivare PHT / 2 µm (standardenlig) Höjdinställning, givarskydd, 2 st. USB-kabel (för PC-anslutning och för användning med kabel), bärväska m.m. Produkt M 300 C M 300 Mätområde µm 350 Parametrar Ra, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Mätspetsar µm 2 Kalibreringsfunktion Dynamisk Lagringsmöjlighet Integrerat minne för max resultat, max. 30 profiler Mått drivenhet (L x B x H) mm 139 x Ø x 70 x 50 Mått utvärderingsenhet (L x B x H) mm 190 x 140 x 75 Vikt drivenhet g ca 300 Vikt utvärderingsenhet kg ca 1 Mätprincip Mätsnittsmetoden Givare Induktiv glidskogivare Mätkraft N 0,75 mn Best-nr Listpris SEK SEK Mahrlights våren 2019

29 MARSURF M 400. DET BÄSTA BLAND DE MOBILA Inte bara i mätrummet utan också i produktionsområdet behövs ytutvärderingar som kräver fri avkänning. Det innebär i regel högre krav på användarkompetens, mer tid, mer justeringsarbete. MarSurf M 400 motsvarar i linje med "den mobila ytmätningstekniken" detta krav på prestanda och erbjuder samtidigt enkel och snabb hantering. MarSurf M 400 Mobil ytjämnhetsmätare Magnetiskt fästsystem för givararmen Mobilt och stationärt mätinstrument Ytjämnhets- och vågighetsmätning Avkänningssträcka upp till 26 mm Mer än 50 R-, W- och P-parametrar Automatiskt val av gränsvåglängd och avkänningssträcka enligt standard Dynamisk kalibreringsfunktion Kabel- och Bluetooth-anslutning mellan drivenhet och utvärderingsenhet (4 m) Magnetiskt givarfäste (break away probe) BFW 250 Motordriven givarnollning (max. 7,5 mm) Leveransomfattning: Utvärderingsenhet MarSurf M 400 Drivenhet MarSurf SD 26 inklusive givarsystem BFW 250 Standardgivararm ( ) 1 rulle termopapper Universalnätaggregat med 3 adaptrar 2 st. USB-kablar (för PC-anslutning och användning med kabel) Bruksanvisning Levereras i en lätthanterlig transportväska SEK Best-nr Givarsystem BFW med magnetisk givararmshållare Produkt M 400 Mätprincip Mätsnittsmetoden Givare BFW givarsystem för fri avkänning Mätområde µm +/-250 µm (upp till +/-750 µm med tredubbel givararmslängd) Profilupplösning Mätområde +/- 250 µm: 8 nm Mätområde +/- 25 µm: 0,8 nm Filter enligt ISO/JIS Gaussfilter enligt ISO (tidigare ISO 11562), filter enligt ISO Cutoff Ic enligt ISO/JIS mm 0,25 mm, 0,8 mm, 2,5 mm, automatisk, variabel Antal n delmätsträckor enligt ISO/JIS 1 5 Givarhastighet mm/s 0,2 mm/s; 1,0 mm/s Mätkraft N 0,75 mn Parametrar Över 50 parametervärden för R-, P- och W-profilen enligt gällande standardisering ISO/JIS eller Motif (ISO 12085) Best-nr Listpris SEK SEK Mahrlights våren

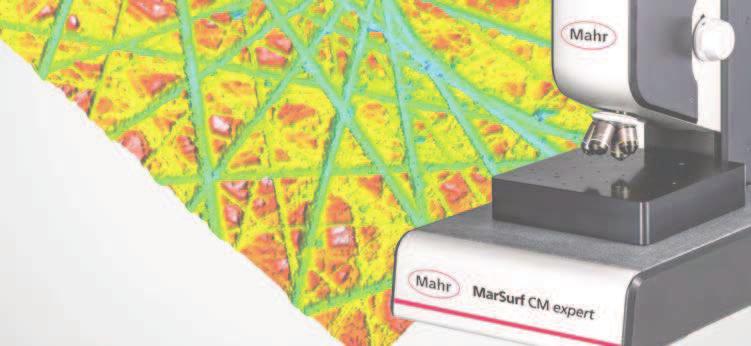

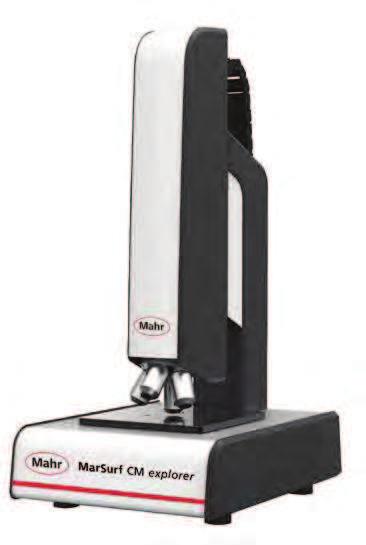

30 MarSurf CM - OPTISK 3D-MIKROSKOPI MarSurf CM explorer är ett kompakt och användarvänligt komplettpaket för exakt mätning och analys av ytor. MarSurf CM explorer-generationen kombinerar beprövade funktioner med innovationerna i MarSurf CM-tekniken. Mätsystemet är fullt utrustat med HDR-funktion, automatisk objektivigenkänning och kollisionsdetektering i alla riktningar. MarSurf CM explorer utmärker sig sedan många år både för den ekonomisk användningen i laboratoriet och för kvalitetssäkringen i produktionsmiljön. Den levererar pålitliga 3D-mätvärden snabbt och enkelt med endast några få funktionssteg. MarSurf CM explorer Exakt 3D-mätning Flexibla allround-mätlösningar 1 Maximal effektivitet Kombination av hög mätpunktstäthet och sekundsnabba mätningar 2 Hög precision med 16-bitars HDRteknik Dagens modernaste bildsensorer, högeffektsoptik och exakta väglängdsmätsystem för standardenliga mätningar 3 Äkta 3D-mätvärden Fysikalisk dataregistrering med patenterad konfokal multi-pinhole-teknik 4 Intuitiv hantering Genomtänkt användningskoncept och ergonomiska arbetsplatslösningar 5 Enkel automatisering Användaroberoende seriemätningar som motsvarar industrins krav 6 Robust konstruktion Hög repeterbarhet genom praktiskt anpassad industridesign 7 Hög flexibilitet Modulär uppbyggnad av maskinvarukomponenter, kraftfulla programvarulösningar och standardiserade gränssnitt 30 Mahrlights våren 2019

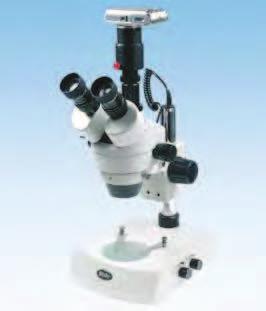

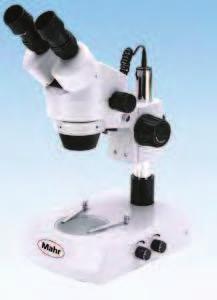

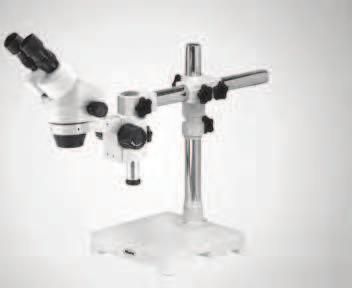

31 MED KOLL PÅ MÄTTEKNIK Med de optiska mätinstrumenten i produktlinjen MarVision erbjuder Mahr en snabb och tillförlitlig lösning för flertalet mätuppgifter. Oavsett om det gäller precisionsresultat i tillverkningsindustri och medicinteknik eller elektronikkomponenter i miniatyrformat den höga noggrannheten hos mätinstrumenten liksom de kraftfulla manöver- och utvärderingsenheterna gör att dina höga anspråk kan uppfyllas. MarVision SM 150 / SM 151 / 160Stereo-zoom-mikroskop Inspektion av detaljer vid tillverkning och kvalitetskontroll 8175 SEK Best-nr Högklassig optik för ljusstarka, skarpa, tredimensionella bilder Ställbar förstoring med zoomobjektiv Fokusering med ergonomisk handratt, monterad på båda sidor för vänster- och högerhänta Prismahuvud 45, vridbart 360 med inställbart pupillavstånd (54 76 mm), dioptrikompensation Belysning 12 V/15 W, ovan- och underifrån, steglöst justerbar (endast SM 150) Trinokulärt stereo-zoom-mikroskop inkl. CamSet (endast SM 151) SEK Best-nr SEK Best-nr Produkt Förstoring Synfältsdiameter Siktvinkel Optisk tub Arbetsavstånd Maximal objekthöjd Best-nr Listpris mm µm mm mm SEK SEK SM Steglös Binokulär SM ggr SM 151 Trinokulär Tillbehör 150 lr LED-ringbelysning Mahrlights våren

32 YTANALYS HAR BLIVIT ENKELT Lär känna 3D-mättekniken från Mahr: På Mahrs demoturné "3D-yta 2019" ANMÄL DIG GRATIS Partner till tillverkningsföretag över hela världen. I närheten av våra kunder. Din Mahr-Partner: + Mahr GmbH Carl-Mahr-Straße 1, D Göttingen / Reutlinger Str. 48, D Esslingen Telefon , Fax info@mahr.de, Mahr GmbH Vi förbehåller oss rätt till ändringar av våra produkter, speciellt på grund av tekniska förbättringar och vidareutvecklingar. Samtliga bilder och sifferangivelser etc. anges med förbehåll. Alla angivna priser är icke-bindande prisrekommendationer. Nettopriser i SEK exklusive moms gäller t.o.m SV
