1 MAHRLIGHTS MAGASINET FÖR DIG MED PASSION FÖR DETALJER KAMPANJPRISERNA GÄLLER FRÅN 15 SEPTEMBER TILL 15 NOVEMBER 2017 MED PASSION FÖR DETALJER HÖJDPUNKTER I DET HÄR NUMRET: SMAHRT TOOLS. Sid. 4 MarForm formmätstation. Sid. 25 MarShaft SCOPE VB 250. Sid. 31 Det betyder för oss EXACTLY.

2 Integrated Wireless förenklar mätningen ger snabbare resultat och bättre kvalitet Det betyder för oss EXACTLY. 2 Mahrlights hösten 2017

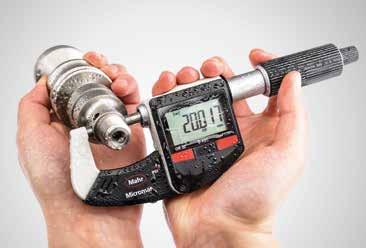

3 MED PASSION FÖR DETALJER TRÅDLÖSA HANDMÄTINSTRUMENT DIN INKÖRSPORT TILL INDUSTRI 4.0 Intresset och entusiasmen var påfallande när vi i maj på årets Control, den internationella mässan för kvalitetssäkring, visade vår nya mikrometer Micromar 40 EWRi med trådlös anslutning och Reference-system. Den integrerade trådlösa tekniken Integrated Wireless ger maximal flexibilitet: Absolut rörelsefrihet på arbetsplatsen med mätinstrumenten i Mahrs Wirelesss-produktfamilj till exempel vid mätning på verktygsmaskiner eller större arbetsstycken. För innovationen med integrerad trådlös teknik har Mahr erhållit europeiskt patent. Patentet och den här tekniken ger er en avgörande fördel med våra kompakta och energibesparande instrument. - Exklusivt - I det här nya numret av Mahrlights presenterar vi den nya generationens mätinstrument tillsammans med våra kampanjpaket. Ta vara på chanserna du får här. Med vänliga hälsningar, Den nya bygelmikrometern är ett logiskt steg för Mahr: - Tillsammans med det trådlösa skjutmåttet och den trådlösa mätklockan får du ett väl avvägt urval av vår innovativa teknik och en signifikant ökad produktivitet i kvalitetssäkringen. - Med dessa SMAHRT-produkter med inbyggd intelligens ger Mahr dig möjlighet att ta steget in i framtidens digitalt integrerade fabrik ( SMAHRT Factory ) och till Industri 4.0. Manuel Hüsken Försäljningschef PS: Programvaran MarCom Professional för utvärdering av data från trådlös mätning finns tillgänglig på vår hemsida för gratis nedladdning. Mahrlights hösten

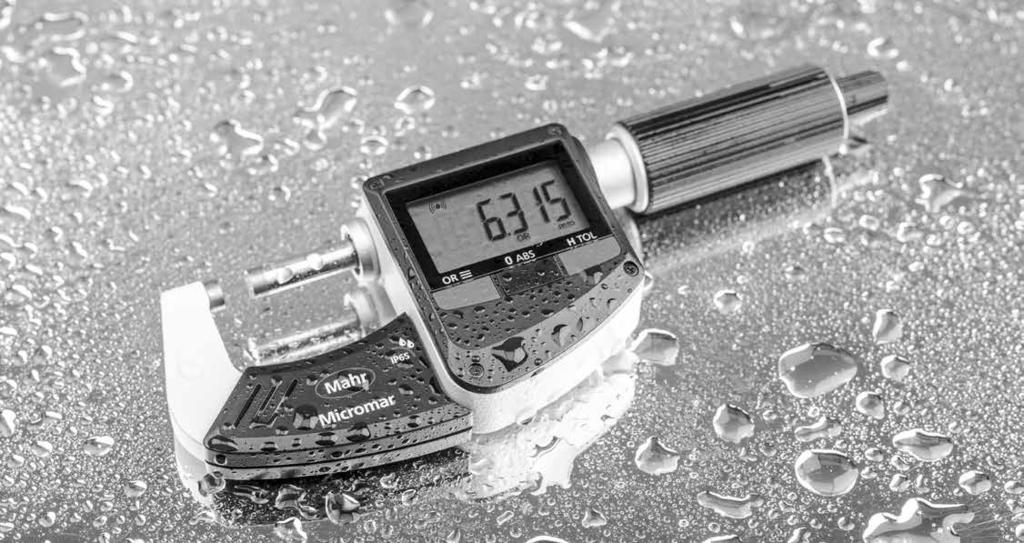

4 SMAHRT TOOLS integrated wireless MARCONNECT INTEGRERAD INNOVATIV TRÅDLÖS TEKNIK TRÅDLÖSA MÄTINSTRUMENT FÖR BEKVÄMARE MÄTNING Den nya digitala bygelmikrometern Micromar 40 EWRi förenklar och snabbar upp kvalitetssäkringen i produktionen. Det innebär att dina processer för utvärdering av mätvärdena fungerar betydligt snabbare och effektivare. Med det här innovativa mätinstrumentet kan användaren mäta avsevärt snabbare, enklare och säkrare. Mätdata för dokumentation överförs trådlöst med den beprövade integrerade tekniken Integrated Wireless till en i-stick på en dator utan störande datakabel. Med -gränssnittet får du den optimala anslutningen. Ett meddelande på mikrometerns display bekräftar om de skickade data har överförts korrekt eller om användaren befinner sig i mottagningsområdet för i-stick-mottagaren. Utmärkande funktioner hos den nya bygelmikrometern Micromar 40 EWRi: Micromar 40 EWRi är den första digitala bygelmikrometern med 10 mm stora siffror på en högkontrastdisplay. Det gör avläsningen av de uppmätta värdena säkrare och mindre tröttande. Den är först i världen med en bekväm toleransvisning och den visar dessutom varningsgränser. På så sätt kan användaren alltid se om eller hur arbetsstycket ligger inom toleransgränserna. Det gör att mätningarna får en högre tillförlitlighet vid kvalitetssäkringen och dyrbart spill undviks. Tillverkningsprocessen blir effektivare och processkostnaderna optimeras. 4 Mahrlights hösten 2017

5 Bygelmikrometern 40 EWRi är konstruerad för SMAHRT Factory i Industri 4.0 Toleransen och varningsgränsindikeringarna ökar processäkerheten. Referenssystemet från Mahr gör hanteringen av mikrometern väsentligt bekvämare, eftersom nolläget bara behöver ställas in en gång. Inställningen är därmed sparad för alla kommande mätningar. Därigenom undviks felaktig hantering. Med den nya Hold- funktionen (digitalt lås) kan uppmätta värden frysas in med en knapptryckning och avläsas säkert exempelvis utanför en maskin. Den digitala bygelmikrometern Micromar 40 EWRi sätter nya standarder: Den nya bygelmikrometern Micromar 40 EWRi är mycket exakt tillverkad och utrustad med ett avancerat induktivt mätsystem. Det ger mikrometern en precision som till och med överträffar kraven enligt DIN 863. Genom den höga kapslingsklassen IP65 är mätinstrumentet skyddad mot damm, kylmedel och smörjmedel och är därmed bäst lämpat för användning under svåra miljöförhållanden. Absolutfunktion 0 TOL ABS Mikrometern kan i valfri position ställas in på 0,000 utan att tappa anknytningen till absolutreferensen (OR). integrated wireless IP65 ABS 0 TOL Mahrlights hösten

6 MICROMAR, DEN DIGITALA MIKROMETERN 40 EWRi Vattenskyddade mikrometrar med integrerad trådlös anslutning Större rörelsefrihet tack vare Integrated Wireless Vilken utvärderingsenhet du än använder erbjuder -gränssnittet alltid den optimala förbindelsen. Integrated Wireless ger dig klart större rörelsefrihet. Du behöver aldrig mer begränsas av en kabel, varken på mätstationen, vid mätning i eller på maskinen eller med stora arbetsstycken. Stor display Högkontrastdisplayen med 10 mm stora siffror ger en säkrare och mindre tröttande avläsning av mätresultaten. 10 mm Säkerhet tack vare Reference-Lock-funktionen Nollpositionen är säkrad Ingen felaktig hantering möjlig Den digitala mikrometern Micromar 40 EWRi Reference är utrustad med en låsfunktion. Genom detta knapplås säkras nollpositionen och felaktig hantering undviks. 6 Mahrlights hösten 2017

7 IP-kapslingsklass IP65 Utmärkt skydd mot damm och vatten för obegränsad användning i verkstadsmiljö Kod Bokstäver IP International Protection Första siffran 6 Dammtät Andra siffran 5 Skydd mot strilande vatten HOLD-/DATA-funktion HOLD Fryser de visade mätvärdena efter mätningen. Praktisk funktion för mätuppgifter där displayen inte är synlig under mätningen t.ex. i maskinen. DATA När dataöverföring är aktiv är HOLD avaktiverat, i stället utlöses ett DATAkommando. Toleransfunktion med varningsgränser Innanför toleransgränserna Varningsgräns: Pilen blinkar när den inställda övre varningsgränsen nås Varningsgräns: Pilen blinkar när den inställda nedre varningsgränsen nås Mätresultat utanför respektive varningsgräns Mahrlights hösten

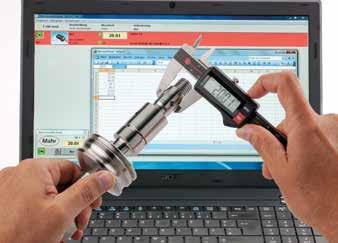

8 MARCAL. DET TRÅDLÖSA SKJUTMÅTTET Med -systemet har du alltid optimal anslutning till alla utvärderingssystem valfritt med integrerat trådlöst eller med datakabel. Mahrs referenssystem förenklar hanteringen av skjutmåttet. Genom den höga kapslingsklassen IP 67 är MarCal 16 EWRi skyddad mot damm, kylmedel och smörjmedel och är därmed bäst lämpad för användning under de svåraste miljöförhållanden. MARCAL 16 EWRi STARTPAKET Digitalt skjutmått med Integrated Wireless + Startpaket 2060 SEK Best-nr IP67 integrated wireless DIN 862 Funktioner: ON/OFF, AUTO-ON/OFF, HOLD (mätvärdeslagring), RESET (nollställning av displayen), PRESET (förinställd mätning), mm/ inch, Reference-system, LOCK-funktion (knapplås), DATA (dataöverföring) Integrerad trådlös sändare Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Strömförsörjning: Batteri med ca tre års livslängd (ca 0,5 år när den trådlösa sändaren är aktiverad) Läppade styrskenor Rostfri slid och skena, härdade Programvara: MarCom Professional för kostnadsfri nedladdning: Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWRi (6") 0,01 /.0005 Startpaket: inkl. i-stick trådlös mottagare EWRi (6 ) 0,01 /.0005 och MarCom Professional MARCAL 16 EWRi Digitalt skjutmått med Integrated Wireless 1710 SEK Best-nr EWRi utan i-stick mottagare. som ovan. Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWRi (6 ) 0,01 /.0005 Datagränssnitt: EWRi (6 ) 0,01 /.0005 Integrated Wireless Mahrlights hösten 2017

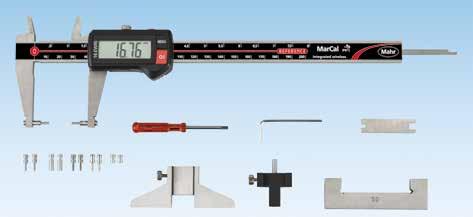

9 MARCAL. PROBLEMLÖSAREN 16 EWRi-V Universalskjutmåttet för alla svårtillgängliga mätställen som trånga hål, smala spår etc. De speciella mätinsatserna väljs individuellt med hänsyn till mätproblemet. MARCAL 16 EWRi-V Digitalt universalskjutmått Problemlösaren IP67 integrated wireless DIN SEK Best-nr Eea 16 Eei Funktioner: AUTO-ON/OFF, DATA (tillsammans med kontaktkabel), HOLD (mätvärdeslagring), ON/OFF, PRESET (förinställning av mått), RESET (nollställning av display), Reference-system, LOCK-funktion (knapplås), mm/inch Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Siffervisning i hög kontrast, teckenstorlek 11 mm Läppade styrskenor Rostfri slid och skena, härdade Mäteggar för innermätning Höjdmätfunktion Förhöjda glidskenor till skydd för skalan Smutsavstrykare i sliden Programvara: MarCom Professional för kostnadsfri nedladdning: Datagränssnitt: Integrated Wireless Strömförsörjning: Batteri med ca tre års livslängd (ca 0,5 år när den trådlösa sändaren är aktiverad) Leveransomfattning: Batteri, bruksanvisning, etui, bladmått för innermätning 16 Eel, mätkraftsdon 16 Ec, djupmått 16 Em, mätinsatser för yttermätning 16 Eea 1 3. mätinsatser för innermätning 16 Eei 1 3 Mätinsatser för yttermätning Mätinsatser för innermätning i-stick trådlös mottagare, se sid. 20 Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWRi-V (8") 0,01 /.0005 Teckenstorlek: 8,5 mm Mahrlights hösten

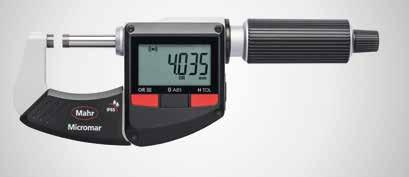

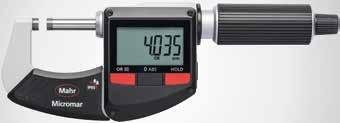

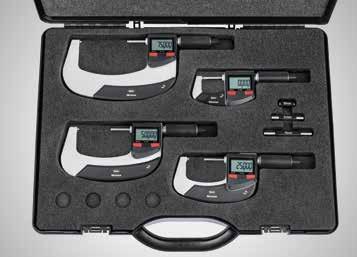

10 MICROMAR. DEN DIGITALA MIKROMETERN Den digitala mikrometern Micromar 40 EWRi med Integrated Wireless ger dig klart större rörelsefrihet. Vattentät precision för säkra mätresultat i de svåraste verkstadsmiljöer. MICROMAR 40 EWRi Digital bygelmikrometer med Integrated Wireless integrated wireless IP65 ABS 0 TOL 2225 SEK Best-nr Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till ORIGIN), mm/inch, ORIGIN (förinställning av mått), LOCK-funktion (knapplås), TOL (inmatning av tolerans- och varningsgränser), (DATA (tillsammans med datakabel), HOLD (mätvärdeslagring). Sifferdisplay med skarp teckenkontrast Rostfri mätspindel, helt härdad och slipad Mätspindel och städ hårdmetallbelagda Snabbdrev Framskjuten spärr Lackerad stålbygel, värmeisolerad Teckenstorlek: 10 mm Datagränssnitt: Integrated Wireless Programvara: MarCom Professional för kostnadsfri nedladdning: i-stick trådlös mottagare, se sid SEK Best-nr i-stick trådlös mottagare, se sid. 20 Produkt Mätområde Mätvärdessteg Spindelstigning Information Best-nr Listpris mm (inch) mm/inch mm SEK SEK 40 EWRi 0 25 (0 1 ) 0,001 / ,5 Datagränssnitt: EWRi (1 2") 0,001 / ,5 Integrated Wireless EWRi (2 3 ) 0,001 / , EWRi (3 4") 0,001 / , EWRi-sats (0 4 ) 0,001 / ,5 Datagränssnitt: Integrated Wireless Mahrlights hösten 2017

11 DIGITAL MÄTNING MED MARCATOR Våra innovativa digitala mätklockor innehåller högexakta elektroniska mätsystem. De möjliggör ytterligare praktikanpassade mätfunktioner. Genom den enkla hanteringen, den stora displayen som minimerar risken för felavläsning, samt möjligheten till snabb och enkel vidare bearbetning av samtliga mätresultat, motsvarar de alla krav som kan ställas på moderna mätinstrument. MARCATOR 1086 Ri Digitala mätklockor Upplösning från 0,5 µm samt toleransvisning 3155 SEK Best-nr integrated wireless ABS 0 TOL IP42 USB RS232C Digimatic Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), DATA (i kombination med datakabel), faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshölje på mätspindeln Omedelbart mätklar tack vare Reference-systemet Strömförsörjning: Batteri med cirka tre års livslängd Programvara: MarCom Professional för kostnadsfri nedladdning: (Endast för Mahr datakabel och trådlös anslutning med USB- och RS232-gränssnitt) MARCATOR 1087 Ri Digitala mätklockor Upplösning fr.o.m. 0,5 µm och dynamiska max/ min-funktioner integrated wireless ABS 0 TOL IP42 Ytterligare funktioner MarCator 1087 Ri USB RS232C Digimatic MAX/MIN-minne för vändlägessökning, TIR (MAX-MIN) för kontroll av radialkast och jämnhet MAX MIN 3735 SEK Best-nr MAX MAX-MIN (TIR) MIN Produkt Mätområde Mätvärdessteg valbart Information Best-nr Listpris mm (inch) mm/inch SEK SEK 1086 Ri 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / Datagränssnitt: Ri 25 (1") 0,01 mm Integrated Wireless Ri 12,5 (.5") (.00002" /.00005" /.0001" / Datagränssnitt: " /.0005") 1087 Ri 25 (1") Integrated Wireless i-stick trådlös mottagare, se sid. 20 Mahrlights hösten

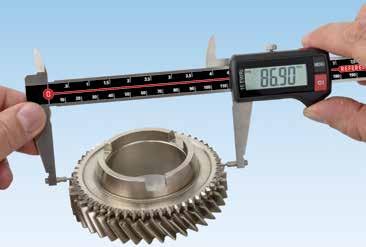

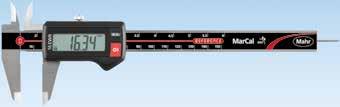

12 MARCAL. REFERENCE-SKJUTMÅTTET Med Mahrs Reference-system har hanteringen av skjutmåttet blivit väsentligt enklare och smidigare, eftersom nollpositionen bara behöver ställas in en gång. Inställningen är därmed sparad för alla kommande mätningar. Genom den höga kapslingsklassen IP 67 är MarCal 16 EWR skyddad mot damm, kylmedel och smörjmedel och är därmed bäst lämpad för användning under svåra miljöförhållanden MARCAL 16 ER Digitalt skjutmått Med stor sifferdisplay 786 SEK Best-nr DIN 862 Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, Reference-system, LOCK-funktion (knapplås) Omedelbart mätklart tack vare Reference-systemet Strömförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade Produkt Mätområde Mätvärdessteg Djupmått Teckenstorlek Best-nr Listpris mm (inch) mm/inch Ø1,5 mm SEK SEK 16 ER (6 ) 0,01 / ER (6 ) 0,01 / ER (8") 0,01 / ER (12") 0,01 / MARCAL 16 EWR Digitalt skjutmått Optimalt skyddat mot damm, kylmedel och smörjmedel IP67 DIN SEK Best-nr Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, Reference-system, LOCK-funktion (knapplås) Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Strömförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade Produkt Mätområde Mätvärdessteg Djupmått Teckenstorlek Best-nr Listpris mm (inch) mm/inch Ø1,5 mm SEK SEK 16 EWR (6 ) 0,01 / EWR (6 ) 0,01 / EWR (8") 0,01 / EWR (12") 0,01 / Mahrlights hösten 2017

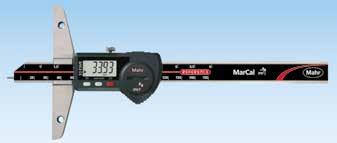

13 USB RS232C Digimatic MARCAL 30 EWR Digitalt djupskjutmått För dina djupa mått IP67 USB RS232C Digimatic 2465 SEK Best-nr Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), PRESET (förinställd mätning), mm/inch, Reference-system, LOCK-funktion (knapplås), DATA (i kombination med datakabel) Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Strömförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade MARCAL 30 EWR D Digitalt djupskjutmått För dina specialapplikationer IP67 USB RS232C Digimatic som MarCal 30 EWR Mätning av spårbredd och spåravstånd 3735 SEK Best-nr Produkt Mätområde Mätvärdessteg Datautgång Best-nr Listpris mm (inch) mm/inch SEK SEK 30 EWR (6 ) 0,01 / EWR (12") 0,01 / EWR-D (8") 0,01 / EWR-D (12") 0,01 / Mahrlights hösten

14 MICROMAR. ALLT HANDLAR OM NOGGRANNHET Mikrometrar hör vid sidan av skjutmått till de mest använda handmätinstrumenten. Med de exakt slipade mätspindlarna, de hårdmetallbelagda mätytorna och den robusta bygelkonstruktionen har moderna mikrometrar i Micromar-serien maximal precision och livslängd. MICROMAR 40 ER / 40 EWR Digital bygelmikrometer Med framskjuten spärr för enhandsgrepp 1515 SEK Best-nr ABS Omedelbart mätklar tack vare Reference-systemet Siffervisning i hög kontrast, teckenstorlek 10 mm Rostfri mätspindel, helt härdad och slipad Snabbdrev Framskjuten spärr Lackerad stålbygel, värmeisolerad Strömförsörjning: Batteri med cirka två års livslängd Leveransomfattning: Bruksanvisning, batteri, referensmått (mätområde från mm), etui Funktioner 40 ER: AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, HOLD (mätvärdeslagring), LOCK-funktion (knapplås) Funktioner 40 EWR: som 40 ER, men med tillägg av ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), Origin (förinställd mätning), DATA (i kombination med datakabel) Produkt Mätområde Mätvärdessteg Spindelstigning Kapslingsklass Best-nr Listpris mm (inch) mm/inch mm IP40 IP65 SEK SEK 40 ER 0 25 (0 1 ) 0,001 / , EWR 0 25 (0 1 ) 0,001 / , EWR (1 2 ) 0,001 / , EWR (2 3 ) 0,001 / , EWR (3 4 ) 0,001 / , MICROMAR 40 A Bygelmikrometer Den klassiska DIN SEK Best-nr Trumma och skala reflexfritt mattförkromade Mätspindel och städ av härdat stål, hårdmetallbelagda Värmeisolerad bygel Snabbdrev med integrerad koppling Låsanordning Produkt Mätområde Skaldelsvärde Spindelstigning Best-nr Listpris mm mm mm SEK SEK 40 A ,01 0, Mahrlights hösten 2017

15 MICROMAR 44 AS Självcentrerande invändiga mikrometrar i sats För mätningar ned till hålbotten DIN från 6260 SEK Trumma och skala mattförkromade Rostfri mätspindel, helt härdad och slipad Snabbdrev med integrerad friktionskoppling Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar från 12 mm, hårdmetallbelagda Mätspetsar från 12 mm för mätningar ned till hålbotten Mäthuvud från 40 mm, av aluminium för att spara vikt Produkt Mätområde Skaldelsvärde Största Antal Inställningsringar Best-nr Listpris tillåtna fel Mikrometrar mm mm µm mm SEK SEK 44 AS , , AS , AS , , AS , , MARCAL 16 FN Skjutmått med skala Den exakta klassikern med nonieskala Samtliga avläsningsdelar är bländfritt mattförkromade Rostfri slid och skena, härdade Mätytor av rostfritt härdat stål Mäteggar för innermätning Höjdmätfunktion Förhöjda glidskenor till skydd för skalan 233 SEK Best-nr Produkt Mätområde Nonievärde Nonievärde Största tillåtna fel Best-nr Listpris mm mm inch mm SEK SEK 16 FN ,05 1/28 0, FN ,05 1/28 0, FN ,05 1/28 0, Mahrlights hösten

16 MICROMAR INVÄNDIGA MIKROMETRAR Trepunkts invändiga mikrometrar är omistliga för snabb hålmätning inom all tillverkning. Mäthuvudets trepunkstanliggning tillsammans med den mekaniskt repeterbara mätkraften gör att mätinstrumentet centreras i hålet vilket ger säkra och exakta mätresultat. MICROMAR 44 EWR Självcentrerande digitala invändiga mikrometrar i satsen Omedelbart mätklara tack vare Reference-systemet från SEK DIN USB RS232C Digimatic IP52 ABS Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), mm/ inch, PRESET (förinställd mätning), Reference-system, LOCK-funktion (knapplås), DATA (tillsammans med datakabel) Anslutningsgänga för byte av mäthuvud Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar från 12 mm, hårdmetallbelagda Mätspetsar från 12 mm för mätningar ned till hålbotten Mäthuvud från 40 mm, av aluminium för att spara vikt Produkt Mätområde Skaldelsvärde Största tillåtna fel Antal Mikrometrar Inställningsringar Best-nr Listpris mm mm/inch µm mm SEK SEK 44 EWR ,001 / , EWR ,001 / EWR ,001 / , EWR ,001 / , MICROMAR 844 AS Sats med självcentrerande mätpistol, inklusive MarCator 1086 R För snabba mätningar från SEK USB RS232C Digimatic ABS 0 TOL IP42 Anslutningsgänga för byte av mäthuvud Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar från 12 mm, hårdmetallbelagda Mätspetsar från 12 mm för mätningar ned till hålbotten Mäthuvud från 40 mm, av aluminium för att spara vikt Elektronisk mätklocka, vridbar för fritt valbar mätposition Produkt Mätområde Antal Inställningsringar Displayenhet ingår i Mätvärdessteg Best-nr Listpris Mäthuvuden 44 Ak leveransomfattningen mm mm mm/inch SEK SEK 844 AS , 10 0,0005 / AS ,0005 / MarCator 1086 R 844 AS , 40 0,0005 / AS , 85 0,0005 / Mahrlights hösten 2017

17 MARCATOR VISAR RIKTNINGEN Mätklockor hör till de mest använda mätvärdesinstrumenten tack vare sina mångsidiga användningsmöjligheter. Så även vår serie MarCator. Våra mekaniska mätklockor är utrustade med precisionsskurna kugghjul och drev för maximal noggrannhet. De kan även erhållas i stöt- och vattentåligt utförande. MARCATOR 810 A Precisionsmätklocka Den klassiska med lyftbart lock DIN SEK Best-nr Siffertavla med skarp teckenkontrast Ställbara färgade toleransmarkeringar för optimal kontrast. Förkromat metallhölje Bekvämt lyftbart lock med dammskyddsfunktion Precisionsskurna kugghjul och drev Produkt Mätområde Skaldelsvärde Ø siffertavla Information Best-nr Listpris mm mm mm SEK SEK 810 A 10 0,01 50 Mätkraft: 0,7 1,3 N MARSTAND 815 MG Mätstativ med magnetfot Med ett handgrepp är allt ordnat från 1525 SEK 3D-mätstativ, vilken position som helst inom aktionsradien kan ställas in Enkel positionering i alla tre lederna, fixeras säkert med ett handgrepp Underhållsfritt mekaniskt låssystem Eloxerade svarta länkdelar tillverkade av högvärdig lättmetall Mätklockshållare med 8 mm fästhål och laxstjärt för vippindikator Med exakt fininställning utan spel Till- och frånkopplingsbar magnet med mycket hög häftkraft Levereras utan mätklocka Produkt Fininställningsområde Total höjd Utsträckning (max) Prisma för axeldiameter Häftkraft prisma Best-nr Listpris mm mm mm mm N SEK SEK 815 MG MG MG MG* * * Speciellt konstruerat för mätinstrument med µm-upplösning Mahrlights hösten

18 DIGITAL MÄTNING MED MARCATOR Våra innovativa digitala mätklockor innehåller högexakta elektroniska mätsystem. De möjliggör ytterligare praktikanpassade mätfunktioner. Genom den enkla hanteringen, den stora displayen som minimerar risken för felavläsning, samt möjligheten till snabb och enkel vidare bearbetning av samtliga mätresultat, motsvarar de alla krav som kan ställas på moderna mätinstrument. MARCATOR 1075 R Digital mätklocka Med stor display IP52 USB RS232C Digimatic 1090 SEK Best-nr Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), DATA (i kombination med datakabel), ON/OFF, LOCK-funktion (knapplås), AUTO-ON/OFF LCD-display med skarp teckenkontrast Skyddshölje på mätspindeln Strömförsörjning: Batteri med cirka tre års livslängd Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 1075 R 12,5 (.5") 0,01 /.0005" R 12,5 (.5") 0,005 /.0001" Teckenstorlek: 12 mm R 12,5 (.5") 0,001 /.00005" MARCATOR 1086 R Digital mätklocka Upplösning från 0,5 µm samt toleransvisning ABS 0 TOL IP42 USB RS232C Digimatic Toleransvisning med mätvärde. Toleransvisning utan mätvärden SEK Best-nr Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), <0> (inställning av toleransvisningen), DATA (i kombination med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshölje på mätspindeln Omedelbart mätklar tack vare Reference-systemet Strömförsörjning: Batteri med cirka tre års livslängd Produkt Mätområde Mätvärdessteg valbart Information Best-nr Listpris mm (inch) mm (inch) SEK SEK 1086 R 12,5 (.5") 0,01 /.0005" R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm R 25 (1 ) (.00002" /.00005" /.0001" /.0002" /.0005") Mahrlights hösten 2017

19 MARCATOR 1087 R Digitala mätklockor Upplösning fr.o.m. 0,5 µm och dynamiska max/minfunktioner 3445 SEK Best-nr ABS MAX MIN 0 TOL IP42 USB RS232C Digimatic Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), MAX/MIN minne för vändlägessökning, TIR (MAX_MIN) för kontroll av radialkast och jämnhet, ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), DATA (tillsammans med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshölje på mätspindeln Omedelbart mätklar tack vare Reference-systemet Strömförsörjning: Batteri med cirka tre års livslängd MAX MIN MAX-MIN (TIR) MAX MIN 0 Produkt Mätområde Mätvärdessteg valbart Information Best-nr Listpris mm (inch) mm/inch SEK SEK 1087 R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm R 25 (1") (.00002" /.00005" /.0001" /.0002" /.0005") Mahrlights hösten

20 MARCONNECT. ÖVERFÖRINGSGIGANTEN Vid modern tillverkning är det nödvändigt att mätresultaten samlas in och utvärderas. Dessa resultat är inte bara värdefulla indikatorer för klassning av produkterna, utan även för utvärdering och optimering av tillverkningsprocessen. Här erbjuder Mahr högsta nivå med sina uppdaterade lösningar för trådlös dataöverföring. Våra principer: enkelt, tillförlitligt och professionellt! MARCONNECT e-stick och i-stick trådlösa mottagare Signalmottagare för mätinstrument med Integrated Wireless och handhållna mätinstrument med datagränssnitt e-stick 774 SEK Best-nr i-stick 762 SEK Best-nr Produkt e-stick i-stick Frekvensband MHz 2400 Antal kanaler 3 Överföringsavstånd upp till 6 m Antal anslutningsbara mottagare på PC 1 4 Antal anslutningsbara mätinstrument med Integrated Wireless 8 per stick Antal anslutningsbara sändarmoduler per mottagare 8 För mätinstrument Sändarmoduler 16 EWe, 2000 e, RS232 e med Integrated Wireless Best-nr Listpris SEK SEK MARCONNECT 16 EWe sändarmodul Sändarmodulen för alla Mahr handhållna mätinstrument med kabelanslutet datagränssnitt 2610 SEK Best-nr Produkt 16 EWe Sändarmodul för e-stick MarCal 16 ER, 16 EWR, 16 EWV, 30 EWR, 30 EWN Digimar 814 SR Micromar 40 EWR, 40 EWS, 40 EWV, 44 EWR, 46 EWR MarCator 1075 R, 1086 R, 1087 R, 1087 BR MarSurf PS1, PS10 Best-nr Listpris SEK 2940 SEK Mahrlights hösten 2017

21 IDEALISK FÖR VERKSTADEN I verkstaden är det viktigt att arbetsstyckena snabbt kan mätas och testas. Här är Mahrs höjdmätnings- och ritsinstrument det perfekta verktyget. DIGIMAR 814 SR Höjdmätnings- och ritsinstrument Exakt positionering med handratt USB RS232C Digimatic ABS System 4920 SEK Best-nr Extra stabil och vridstyv pelare med stort tvärsnitt för exakta rits- och mätuppgifter Funktioner: RESET (nollställning av display), mm/inch, ABS (byte mellan relativ och absolut mätning), Reference Lock/Unlock, PRESET (förinställd mätning), DATA (i kombination med datakabel), AU- TO-ON/OFF Upp till tre års livslängd för batteriet Förflyttningshastighet 1,5 m/s (60"/s) Ergonomisk, stabil fot Härdad, läppad fot, enkelt och ryckfritt skjutbar Rostfri slid och skena, härdade Handratt för positionering och mätning Finjustering Låsskruv Utbytbar mät- och ritsspets, hårdmetallbelagd Spännspak för snabb fixering av slidenheten Ergonomisk, stabil fot Handratt för enkel positionering och mätning Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 814 SR (0 14") 0,01 /.0005" Teckenstorlek: 12 mm 814 SR (0 24") 0,01 /.0005" Mahrlights hösten

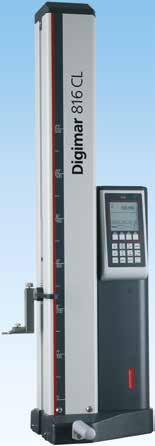

22 RIKTIGT HÖGT UPP Digimar höjdmätinstrument garanterar maximal flexibilitet och kvalitet. Våra motordrivna höjdmätinstrument Digimar övertygar genom enkel service, bekväm hantering av samtliga grundläggande funktioner via snabbvalsknappar och en hög nivå av komfort och säkerhet vid mätningen. DIGIMAR 816 CL Höjdmätinstrument Perfekt för exakta mätningar i produktionen 1D USB RS232C från SEK Funktionen: Mätning nedåt eller uppåt Spårvidd och spåravstånd samt spårcentrum och centrum mellan spår Hål- och axeldiameter inklusive hål- och axelmitt Vändpunktsläge hål / vändpunktsläge axel (upptill eller nedtill) Beräkning av avstånd och symmetri Dynamiska mätfunktioner Mätprogram Bearbetning av mätdata Manöver- och displayenhet: Lätt avläsbar grafisk LCD-display med bakgrundsbelysning Översiktliga funktionsknappar Språkneutral användarhandledning genom självförklarande symboler Snabb inställning av en extra nollpunkt Mätvärdesminne för upp till 99 mätvärden Mätsystem: Enastående mätnoggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem med dubbelt läshuvud Dynamiskt givarsystem för hög repeterbarhet Luftlagersystem för lätt och ryckfri förflyttning Exakt mäthuvudsstyrning på styrskenor av rostfritt stål Enkla mätförlopp tack vare motordrivna mätslider Givarkonstanterna förblir sparade efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för nätoberoende mätning Temperaturkompensering genom intern temperatursensor Produkt 816 CL Mätområde mm Användningsområde från till mm Mätvärdessteg mm 0,01, 0,001 Största tillåtna fel (2,8 + L/300) L i mm Repeterbarhet vid hål µm 3 Repeterbarhet på plan µm 2 Rätvinklighetsavvikelse i µm µm Drifttid max. h 10 Mätkraft N 1,0 +/- 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Best-nr Listpris SEK SEK Mahrlights hösten 2017

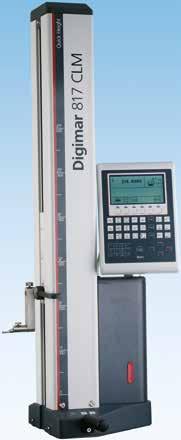

23 DIGIMAR 817 CLM Höjdmätinstrument Med Quick Mode. Snabba mätningar med maximal noggrannhet 2D USB RS232C från SEK Funktionen: Mätning nedåt eller uppåt Vändpunktsläge hål / vändpunktsläge axel (upptill eller nedtill) Beräkning av avstånd och symmetri Dynamiska mätfunktioner Mätning av räta vinklar / rakhet Mätning i 2D-läge Mätprogram Statistisk utvärdering Bearbetning av mätdata m.m. Manöver- och displayenhet: Stora och översiktliga funktionsknappar Lätt avläsbar grafisk LCD-display med bakgrundsbelysning Användarguide med självförklarande symboler Framtidssäker tack vare uppdateringsmöjligheter Justerbar automatisk avstängningsfunktion, utan förlust av mätvärden Mätsystem: Utmärkt mätnoggrannhet och tillförlitlighet med optisk inkrementell mätsystem med dual läshuvud Dynamiskt givarsystem för hög repeterbarhet Luftlagersystem för lätt och stötfri förflyttning Exakt mäthuvudsstyrning på styrskenor av rostfritt stål Enkla mätförlopp tack vare motordrivna mätslider Givarkonstanterna förblir sparade efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för nätoberoende mätning Temperaturkompensering genom intern temperatursensor Produkt 817 CLM Mätområde mm Användningsområde från till mm Mätvärdessteg mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Största tillåtna fel (1,8 + L/600) L in mm Repeterbarhet vid hål µm 1 Repeterbarhet på plan µm 0,5 Rätvinklighetsavvikelse i µm µm Drifttid max. h 10 Mätkraft N 1,0 +/- 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Best-nr Listpris SEK SEK Mahrlights hösten

24 MILLIMAR. PRECISIONSGIGANTEN Tillverkningsindustrins hela mätteknikvärld från samma leverantör. Vårt produktspektrum innehåller inbördes avstämda mätvärdesgivare, utvärderingsenheter samt högexakta mekaniska komponenter och kundlösningar för bokstavligen alla tänkbara uppgifter inom längdmätning. MILLIMAR C 1200 Kompakt längdmätningsinstrument Nu med utvidgade funktioner USB RS232C Digimatic MAX MIN 0 TOL IP SEK Best-nr Funktioner: ON/OFF, mm/inch, omvänd visningsriktning, mätområdesbyte, TOL (inmatning av toleranser), PRESET (förinställd mätning), Faktor (justerbar), DATA (dataöverföring), MAX/MIN minne för vändlägessökning, TIR (MAX_MIN) för kontroll av radialkast och jämnhet Högupplöst kontrastrik TFT-färgdisplay Displayen kan vinklas steglöst för optimal betraktningsvinkel Enklast möjliga hantering Nät- eller batteridrift möjlig Tack vare batteridriften är den även lämplig för mobil användning Kompakt hölje Nya funktionsegenskaper Dynamiska mätfunktioner (Max, Min, Max-Min) Knapplås Asymmetrisk toleransvisning Produkt Visningsområde Mätvärdessteg Skaldelsvärde Best-nr Listpris Siffervisning Skalvisning µm µm µm µm SEK SEK C1200 ±5000 ±5000, ±2000, ±1000, ±300, ±100, ±30, ±10, ±3 0,1 500, 200, 100, 20, 10, 2, 1, 0, MILLIMAR P2004 M Induktiv mätspets Standardmätspetsen IP64 Mätspindel lagrad med kulstyrning Hög linjäritet inom hela mätområdet Enastående elektromagnetisk skärmning (EMC) Alla givare kan byggas om från axiell till radiell kabelutgång med hjälp av en medlevererad hylsa Andra standardutföranden, t.ex. med vakuumuttag, tryckluftsdrift eller större mätområden, kan levereras på förfrågan 2125 SEK Best-nr Produkt Mätområde Mätkraft Repeterbarhet Vändsprång Best-nr Listpris f w f u mm N µm µm SEK SEK P2004 M ±2 0,75 0,1 0, P2004 M 10-pack ±2 0,75 0,1 0, Mahrlights hösten 2017

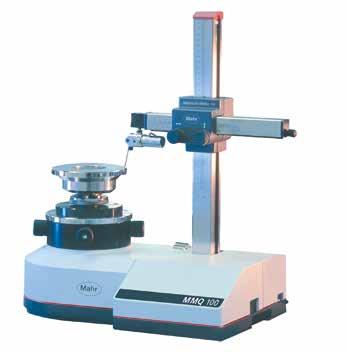

25 DEN TREDJE DIMENSIONEN I MÄTTEKNIKEN För problemlös funktion och hållbarhet hos ett arbetsstycke är, vid sidan av dimensionen, formen avgörande. Vare sig det gäller rundhet, planhet, rakhet, koaxialitet eller rotation särskilt på rotationssymmetriska arbetsstycken ställs högre och högre krav. Formtestaren MarForm MMQ 100 erbjuder överlägsen precision i ett robust paket utformat för insats i tillverkningsprocessen. Tillsammans med EasyForm-programvaran presenterar MarForm MMQ 100 den perfekta lösningen för enkla men effektiva mätuppgifter. FORMMÄTSTATION MMQ 100 med EasyForm Med den senaste tekniken från Mahr för mer stabilitet och precision Snabb uppriktning av arbetsstycket genom datorstöd Förkortar reaktionstiden i produktion Levererar snabba och exakta mätresultat Kompakt och robust design. Med lång livslängd och rustad för användning i på verkstadsgolvet tack vare de underhållsfria högexakta mekaniska speciallagren Enastående noggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem Enkel mätning med programvaran MarWin EasyForm Snabba och exakta mätresultat Tillförlitlig tack vare mekaniska lager Stor mätvolym Mobil: låg vikt och hanterliga dimensioner Snabb uppriktning av arbetsstycket genom datorstöd Centrerings- och nivelleringsskruvar för grov- och fininställning Digitala givare i Z och X överför mätpositionen direkt till programvaran Tillförlitlig och universellt användbar Utmärkt i varje verkstad eftersom ingen tryckluft behövs Med pekskärmen (tillval) krävs inget tangentbord eller mus Användningsområde: SEK Best-nr Leveransen innehåller: MarForm MMQ 100 inklusive universalmätspets T20W Programpaketet MarWin EasyForm Kranschuck Ø 100 mm med fläns Bruksanvisning Optimerad för de vanligaste formmätuppgifterna: Rundhet (även i ett avsnitt) Planhet (av ett cirkelspår) Koncentricitet Koaxialitet Radialkast Axialkast Planparallellitet av motvända cirklar Rakhet hos en kalkylerad axel Fourier-/vågighetsanalys i standardomfattningen hos EasyForm Tillval: Vibrationshastighetsanalys för rullager Tillval: Utvärdering av lamellavstånd för kommutatorer Tillvalsprodukter Best-nr Pris SEK MarWin PC WIN " TFT-bildskärm ,5 pekskärm Idrifttagning och utbildning på begäran Mahrlights hösten

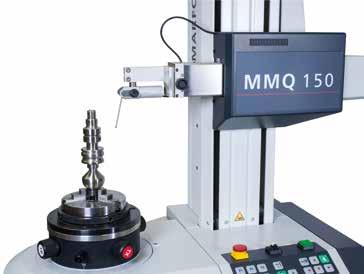

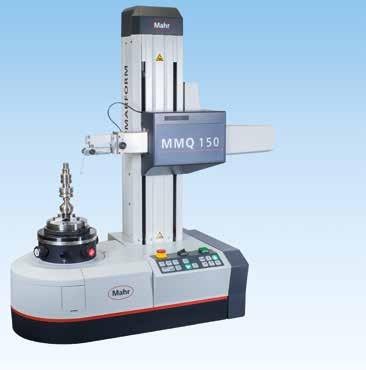

26 FORMMÄTSTATION MMQ 150 med universalmätspets T20W samt med EasyForm Med den senaste tekniken från Mahr för mer stabilitet och precision Användning i produktionen eller i mätrum Snabb och enkel att använda Reducerar kassationer, spar tid, sänker tillverkningskostnaderna Underhållsfria, högexakta mekaniska speciallager Hög mätnoggrannhet, optimerad för cylinderformstoleranser Framtidssäker, förberedd för framtida mätuppgifter Enkel mätning med programvaran MarWin EasyForm Högexakt rundhetsmätaxel (C) Motordriven mätaxel vertikalt (Z) Motordriven positioneringsaxel horisontellt (X) Manuellt nivellerings- och centreringsbord Manuell längdmätningsspets T20W Ergonomisk manöverpanel, möjliggör också start av utvalda mätprogram (P1, P2, P3) Kompakt, utrymmesbesparande design Programvaran EasyForm är mycket lättanvänd och intuitiv Användningsområde: SEK Best-nr Leveransen innehåller: MarForm MMQ 150 inklusive universalmätspets T20W Programpaketet MarWin EasyForm Kranschuck Ø 100 mm med fläns Bruksanvisning Förutom cylinderformen kan också form- och lägestoleranser enligt DIN-ISO 1101 och även andra funktioner bestämmas: Rundhet Rakhet Planhet (ett cirkelspår) Parallellitet Konicitet Koncentricitet, koaxialitet Rotation, totalt radiellt kast Cylinderform Konform Rätvinklighet (av ett cirkelspår) Lutning Vinkelsektor (rundhet, planhet, rotation) Avsnittsvis utvärdering av rakhet Tillvalsprodukter Best-nr Pris SEK Maskinbord MarWin PC WIN " TFT-bildskärm ,5 pekskärm Idrifttagning och utbildning på begäran 26 Mahrlights hösten 2017

27 Utmärkande egenskaper Den MarWin-baserade programvaran EasyForm är enkel och intuitiv att använda. Inga programmeringskunskaper behövs för att utföra snabba mätningar i några få steg och skriva ut det informativa protokollet. Med hjälp av det inlärningsprogram som också ingår i MarWin EasyForm kan likaså enkla programsekvenser med användardefinierade samlingsprotokoll skapas. Egna mätprogram kan bekvämt köras med hjälp av 32 fritt tillgängliga funktionsknappar i EasyForms användargränssnitt eller via tre fritt definierbara programknappar i manöverpanelen på MMQ 150. Produkt MMQ 100 MMQ 150 Rundhetsavvikelse C-axel, mäthöjd ** µm+µm/mm 0,05 + 0,0006 0,03 + 0,0006 Rundhetsavvikelse C-axel, mäthöjd * µm+µm/mm 0, ,0003 0, ,0003 Rotationsavvikelse axiellt C-axel, mätradie ** µm+µm/mm 0,04 + 0,0006 0,04 + 0,0006 Rotationsavvikelse axiellt C-axel, mätradie * µm+µm/mm 0,02 + 0,0003 0,02 + 0,0003 Nivellerings- och centreringsbord manuellt Bordsdiameter mm 160 Tillåten belastning, centrerat N 200 Varvtal (1/min) 50 Hz / 60 Hz 5 / Vertikalenhet, Z-axel, positioneringsväg mm 300, manuell Vertikalenhet, Z-axel, positioneringsväg mm manuellt 250, motordriven Horisontalenhet, X-axel, positioneringsväg mm 180, manuell 150, motordriven Mått H x B x D mm 700 x 480 x x 650 x 550 Best-nr SEK * Värden som maximal avvikelse från referenscirkeln LSC, filter 15 axlar/omkrets ** Alla värden enligt DIN ISO 1101 vid 20 C ±1 C i vibrationsneutral omgivning, filter 15 axlar/omkrets LSC resp. 2,5 mm LSS, 5 varv 1/min resp. 5 mm/s och standardgivararm med kula Ø 3 mm. Certifikat på normalen med tillämpning av felseparationsförfarande. På grund av det stora antalet möjligheter beskrivs här endast ett fåtal maskiner som exempel. De tekniska data för din MMQ får du från Mahr vid förfrågan. Mahrlights hösten

28 NOGGRANNHETSGIGANTEN Överallt där ytstrukturer påverkar funktionen, bearbetningen eller utseendet hos komponenter eller produkter är en noggrann kontroll av stor vikt. Toppkvalitet, högsta kompetens och perfekt know-how allt detta erbjuder MarSurf-ytmätningstekniken! MARSURF PS 10 SET Mobil ytjämnhetsmätare Enkel och intuitiv användning RS232C USB MicroSD Enkel och intuitiv hantering: Lika enkelt som att använda en smartphone Stor bakgrundsbelyst 4,3"-TFT-pekskärm Skapa färdiga PDF-protokoll direkt i mätinstrumentet Kundspecifika kommentarer till PDF-protokollet kan läggas in direkt i MarSurf PS 10 Säkerhetskopiering som TXT-, X3P-, CSV- och PDF-fil Flexibilitet: Uttagbar drivenhet 31 parametrar Samma funktionalitet som ett laboratorieinstrument. Leveransen innehåller: Drivenhet (uttagbar) 1 standardgivare, standardenlig Inbyggt batteri, laddare / 3 nätadaptrar, USB-kabel Ytjämnhetsnormal, integrerad i apparathuset (uttagbar), inkl. Mahr-kalibreringscertifikat Givarskydd, bärväska med axelrem Förlängningskabel för drivenhet Bruksanvisning SEK Best-nr Produkt PS 10 Mätområde µm 350 Parametrar Ra, Rq, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx Mätspets µm 2 Kalibreringsfunktion dynamisk, Ra, Rz, Rsm Lagringsmöjlighet minst profiler, minst resultat, minst PDF-protokoll, expanderbar med microsd-kort upp till 32 GB (ökar lagringskapaciteten med en faktor 320) Datagränssnitt USB, (RS232), microsd-kortplats för SD/SDHC-kort upp till 32 GB Batteri uppladdningsbart litiumjonbatteri, 3,7 V, nominell kapacitet 11,6 Wh, minst mätningar Mätprincip Ett mätsnitt Givare Induktiv glidskogivare Mätkraft N 0,75 mn Best-nr Listpris SEK SEK Mahrlights hösten 2017

29 MARSURF M 300 / M 300 C SET Mobil ytjämnhetsmätare Perfekt för exakta mätningar i produktionen USB Automatisk funktion för profiligenkänning och motsvarande standardenlig inställning av filter och tillhörande avkänningssträckor Delmätsträckor och förkortat filter valbara Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, resultatprotokoll Måttenheter (μm/μinch) och standarder (ISO/JIS/ASME/MOTIF) valbara Leveransomfattning M 300 C SET: Utvärderingsenhet M 300 eller M 300 C Cylindrisk drivenhet RD 18 C Standardgivare PHT / 2 µm (standardenlig) Ytnormal PRN 10 med Mahr-kalibreringscertifikat Höjdinställning, givarskydd, 1 st. USB-kabel (för PC-anslutning), bärväska m.m. M 300 C Observera: Separat drivenhet MarSurf RD 18 C2 för transversell mätning för M 300 C finns som extrautrustning! SEK Best-nr Produkt M 300 M 300 C Mätområde µm 350 Parametrar Ra, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Mätspets µm 2 Kalibreringsfunktion dynamisk Lagringsmöjlighet integrerat minne för max resultat, max. 30 profiler Mått drivenhet (L x B x H) mm 130 x 70 x x ø26 Mått utvärderingsenhet (L x B x H) mm 190 x 140 x 75 Vikt drivenhet g ca 300 Vikt utvärderingsenhet kg ca 1 Mätprincip Ett mätsnitt Givare Induktiv glidskogivare Mätkraft N 0,75 mn Best-nr Listpris SEK SEK Mahrlights hösten
