1 Kompromisslös kompetens för höga krav Våra rådgivare hjälper er gärna med planering och sammanställning av er individuella maskin från Format-4. Rådgivning Utbildning Service Vi utvecklar och realiserar löpande tekniska innovationer som hjälper er att optimera produktiviteten. Erfarna och specialutbildade service- och kundtjänstmedarbetare finns tillgängliga från måndag till fredag mellan kl , för att säkerställa er maskins tillförlitlighet. GB_SW_01 03

2 c-express 920 CNC borr- och fräscentrum Instegsmaskinen till CNC-teknik för växande företag CNC-precision på endast 2,5 m² yta Sensationellt pris/prestandaförhållande Minimalt platsbehov Smidigt transportsystem Kontinuerlig transport av arbetsstycket möjliggör obegränsad längd på arbetsstycket Arbetsstyckebredd upp till 920 mm Innovativ maskinteknik Enkel, självförklarande programmering och handhavande Beprövad styrning och mjukvara från Format-4 2

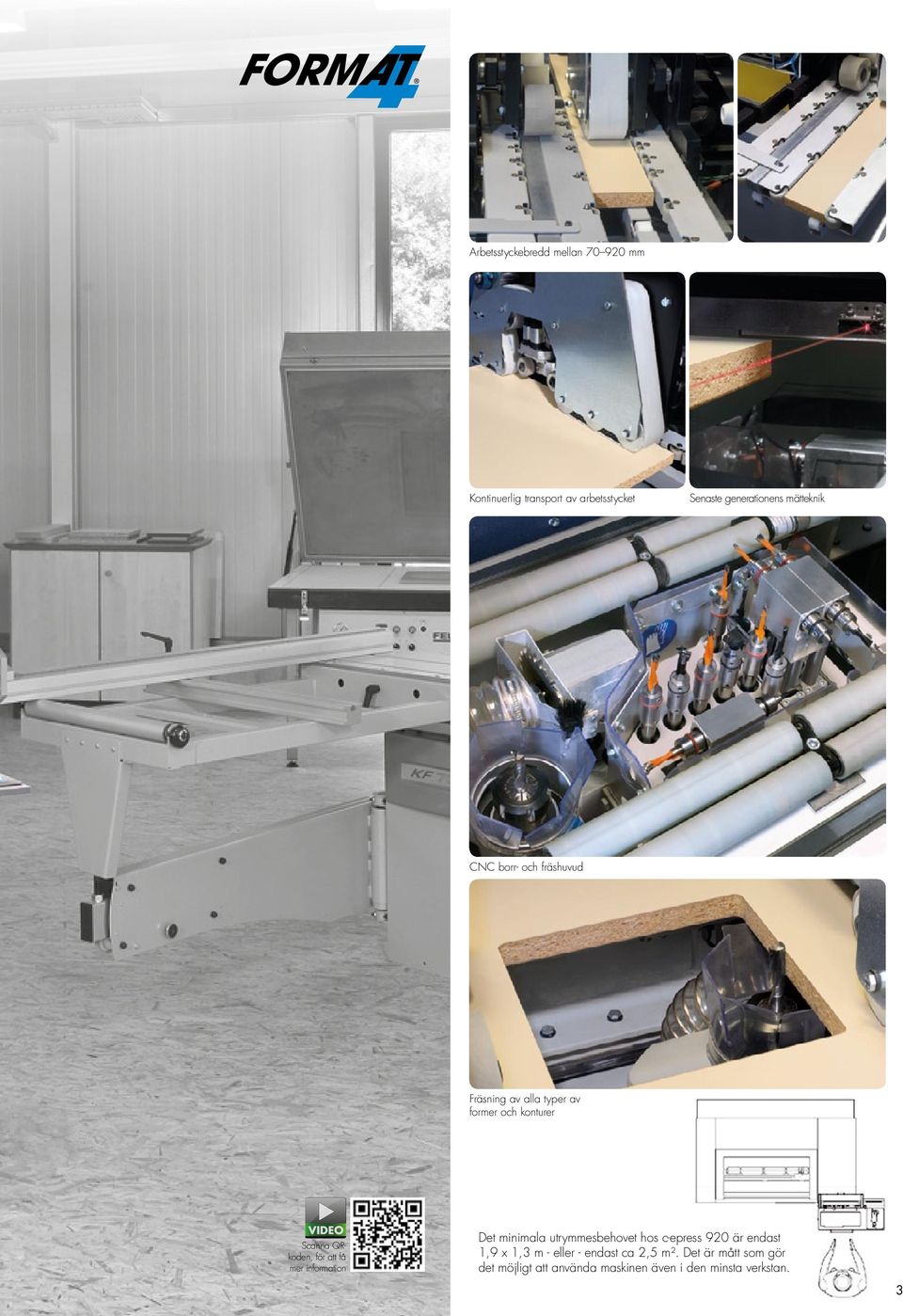

3 Arbetsstyckebredd mellan mm Kontinuerlig transport av arbetsstycket Senaste generationens mätteknik CNC borr- och fräshuvud Fräsning av alla typer av former och konturer VIDEO Scanna QRkoden, för att få mer information Det minimala utrymmesbehovet hos c-epress 920 är endast 1,9 x 1,3 m - eller - endast ca 2,5 m². Det är mått som gör det möjligt att använda maskinen även i den minsta verkstan. 3

4 profit H10 Formatering, borrning och fräsning Den nya vägen till plattuppdelning CNC Fräsning- CNC Borrning- CNC Nesting Obegränsade möjligheter, i endast en arbetscykel Minimera spill - få ut max av materialet Högsta kvalité- kan åstadkommas på en gång Maximal produktion med individuell bearbetningskapacitet Morgondagens teknologi redan idag Fråga efter er egen personliga offert Er profit H10 efter era behov i olika modeller En individuell, kundspecifik lösning kan erbjudas. 4 Basmodell... Med utmatningsstation... Med in och utmatningsstation... I kombination med skivhanteringsmodul

5 Öka produktiviteten och kvalitén med: CNC-bearbetning Lägg på skivan, starta bearbetningen - profit H10 utför arbetet utan ytterligare inverkan från operatören Fräs ur valfri form: alla former är möjliga Minimalt med spill tack vare CNC-nesting teknologi Perfekt frästa kanter, formsnitt = Format snitt, bearbetade ytor är direkt redo för kantlistmaskinen utan förfräs Automatisk frammatning av enskilda ämnen CNC-nesting (planbord) Det är möjligt att skapa alla möjliga former tack vare nestingprogramvaran, med minimalt spill CNC-tillkapning, CNC-borrning och CNC-nesting i en cykel ger en kombination som sparar mycket tid Arbetsstycket förses med hål eller rader av hål innan eller efter format snittet Bearbetade delar är direkt färdiga för kantlistmaskinen CNC-borrning Material behöver inte transporteras till CNC eller borrmaskin Stor tidsbesparing vid CNC tillskärning och CNC borrning i samma arbetscykel Arbetsstycket får hålen borrade före eller efter tillskärningen En bearbetad skiva är direkt färdig för kantlistmaskinen CNC-fräsning Rasterbord kan fås med vacuum hållare; CNC fräsning kan då utföras som i en standard CNC maskin Upp till 36 verktygsplatser finns tillgängliga för CNC fräsning Produktivitet VIDEO Scanna QRkoden, för att få mer information Flexibilitet Precision 5

6 profit H22 CNC maskin Din nya allround för alla användningsområden Snabb hantering och bearbetning Upp till 40 verktygsplatser Max. verktygsdiameter 270 mm Max. verktygslängd 240 mm Slanglöst två-kretsvakuumsystem med upp till 8 vakuumhållare per konsol Inga begränsningar för breda arbetsstycken tack vare öppen konstruktion Höjd vakuumhållare 100 mm Fråga efter er egen personliga offert motion Det nya 5-motion aggregatet kan mellan arbetsmomenten vinklas steglöst mellan 0º 90º. För montering av klinga, fräs och borrverktyg. CNC bearbetningscentra för alla behov : VIDEO profit H20/H20S profit H22/H22L profit H24/H24L Scanna QRkoden, för att få mer information 6

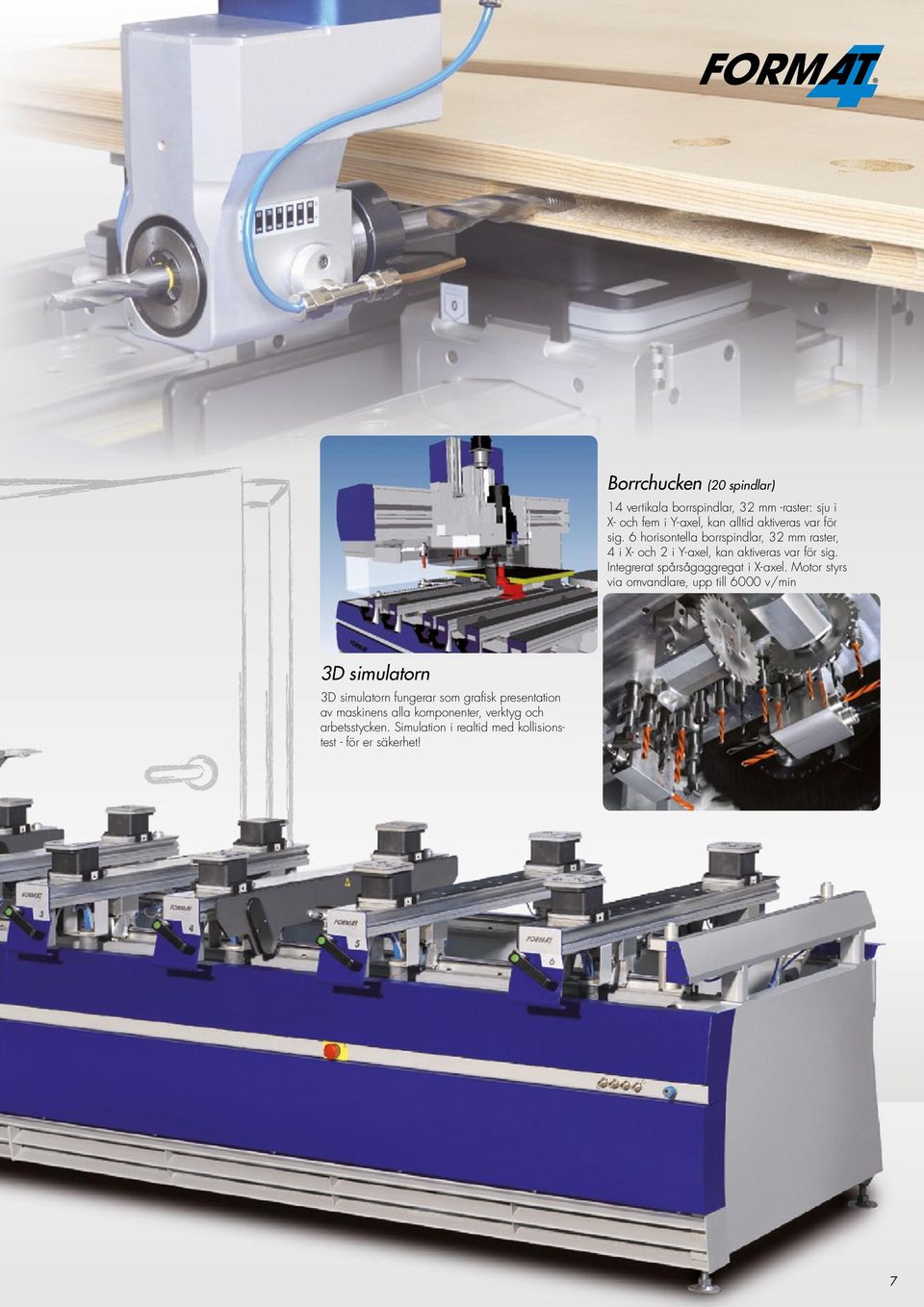

7 Borrchucken ( 20 spindlar ) 14 vertikala borrspindlar, 32 mm -raster: sju i X- och fem i Y-axel, kan alltid aktiveras var för sig. 6 horisontella borrspindlar, 32 mm raster, 4 i X- och 2 i Y-axel, kan aktiveras var för sig. Integrerat spårsågaggregat i X-axel. Motor styrs via omvandlare, upp till 6000 v/min 3D simulatorn 3D simulatorn fungerar som grafisk presentation av maskinens alla komponenter, verktyg och arbetsstycken. Simulation i realtid med kollisionstest - för er säkerhet! 7

8 profit H30 CNC maskin CNC bearbetningscentra för alla behov : 8 profit H30/H30L profit H30/H30L e-motion

9 Vi har utvecklat maskiner och mjukvara för er. En partner ger fördelar, allt ur en hand! Fönstertillverkning i gränslösa former och modeller! Specialisten för stora dimensioner inom möbel- dörr- och fönsterproduktion Upp till 50 verktygsplatser säkrar korta produktionscykler Konsoler och materialhållare - enkelt justerbara Konsolbord för x-motion och e-motion modeller Automatisk och manuell positionering av konsoler, vakuumhållare och spännanordningar - extrem produktivitet vid fönster- och dörrtillverkning Styrd spånskärm Oändliga bearbetningsmöjligheter, gränslösa former och detaljer! Flash-Frame mjukvara för ramar från Format-4 Fråga efter er egen personliga offert 9

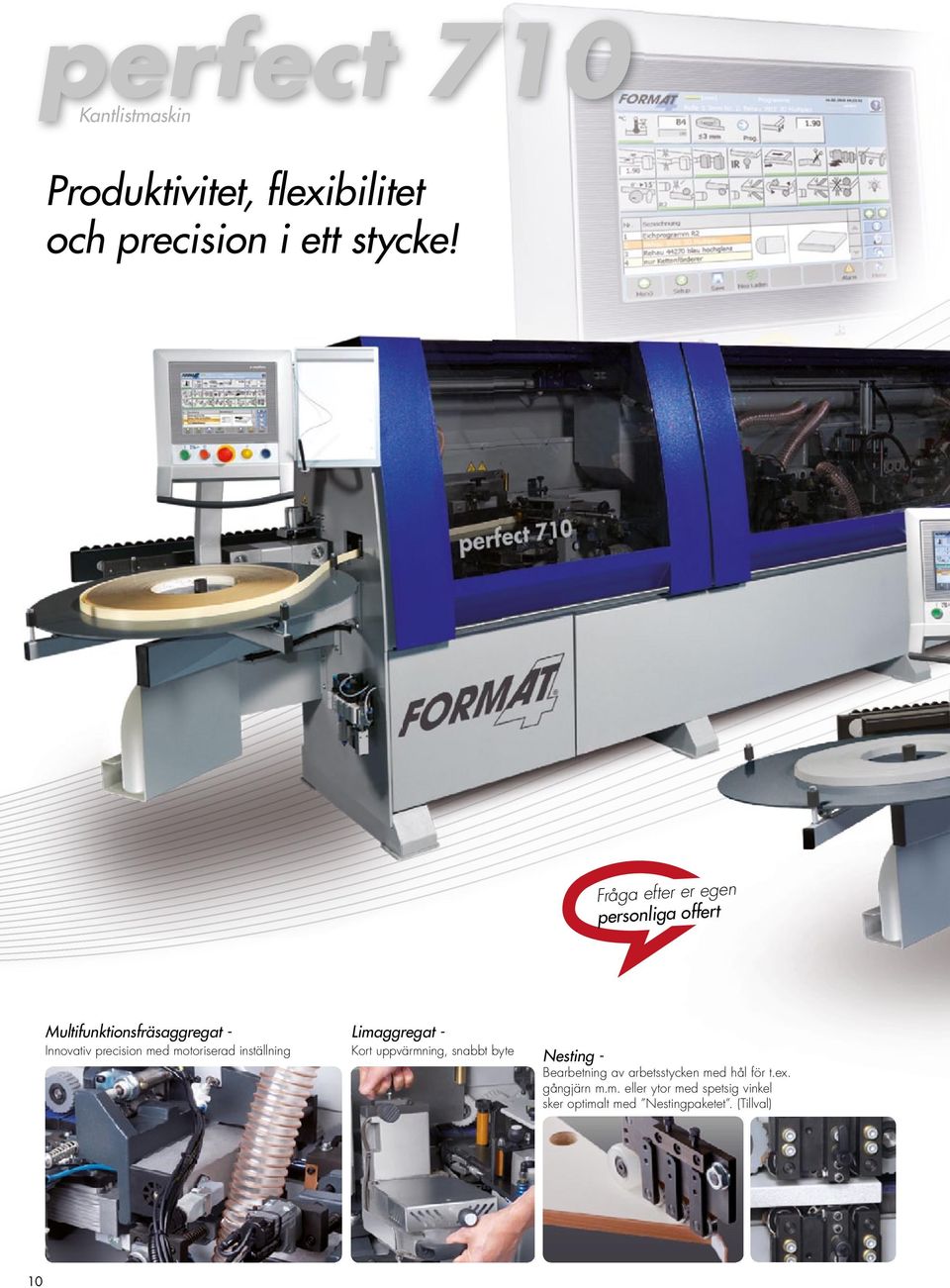

10 perfect 710 Kantlistmaskin Produktivitet, flexibilitet och precision i ett stycke! Fråga efter er egen personliga offert Multifunktionsfräsaggregat - Innovativ precision med motoriserad inställning Limaggregat - Kort uppvärmning, snabbt byte Nesting - Bearbetning av arbetsstycken med hål för t.ex. gångjärn m.m. eller ytor med spetsig vinkel sker optimalt med Nestingpaketet. (Tillval ) 10

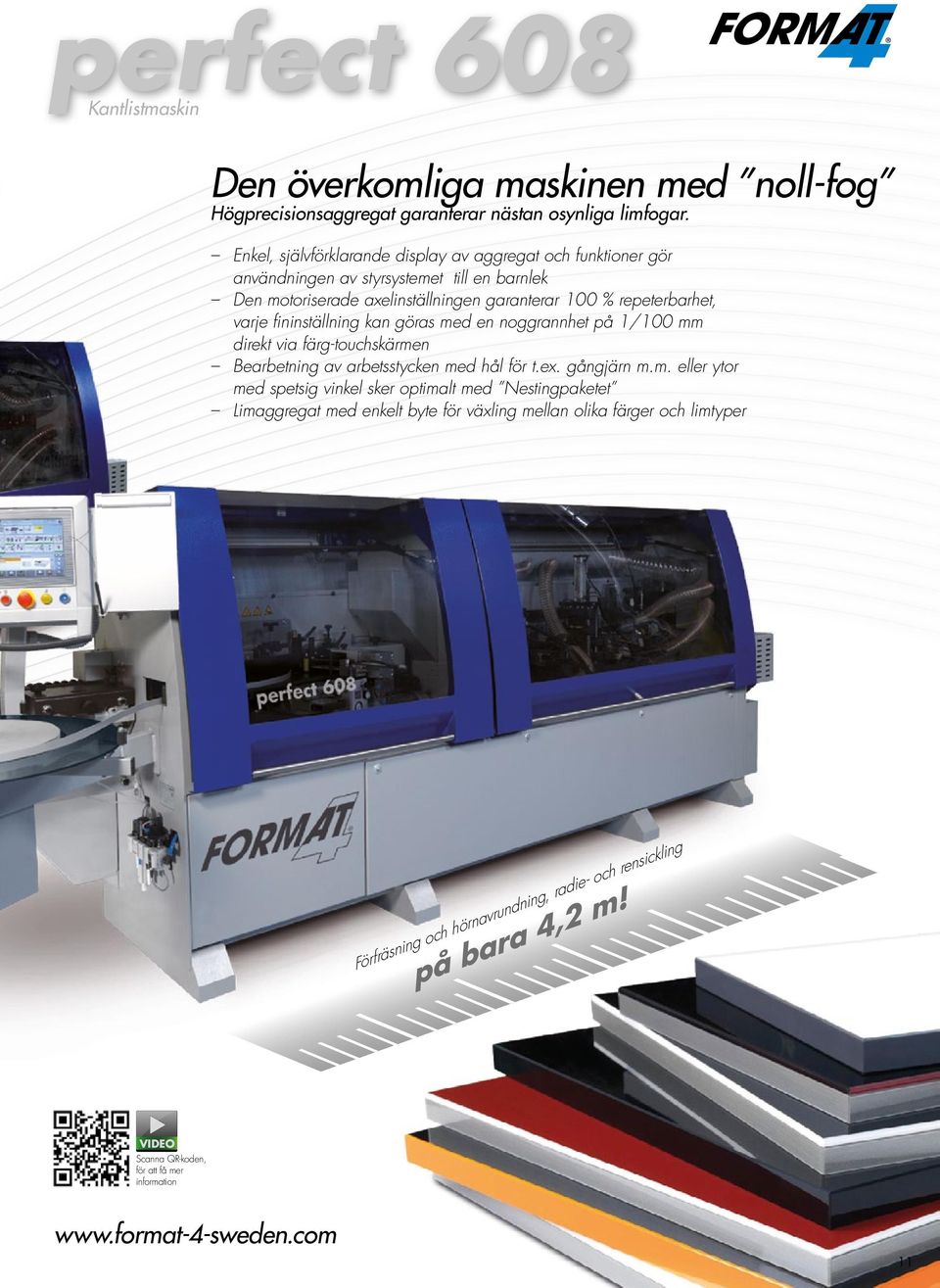

11 perfect 608 Kantlistmaskin Den överkomliga maskinen med noll-fog Högprecisionsaggregat garanterar nästan osynliga limfogar. Enkel, självförklarande display av aggregat och funktioner gör användningen av styrsystemet till en barnlek Den motoriserade axelinställningen garanterar 100 % repeterbarhet, varje fininställning kan göras med en noggrannhet på 1/100 mm direkt via färg-touchskärmen Bearbetning av arbetsstycken med hål för t.ex. gångjärn m.m. eller ytor med spetsig vinkel sker optimalt med Nestingpaketet Limaggregat med enkelt byte för växling mellan olika färger och limtyper Förfräsning och hörnavrundning, radie- och rensickling på bara 4,2 m! VIDEO Scanna QR-koden, för att få mer information 11

12 kappa 550 Justersåg Premium-justersågen som inte lämnar något övrigt att önska Utmärkande detaljer, förstklassig bearbetning och excellent användarkomfort. Byte av sågklinga och klyvkniv utan verktyg Digital vinkelvisning, alltid anpassad uppläggsyta för arbetsstycket med Format-4 X-Roll formatbord digi-compensation : Digitalt kapanhåll med automatisk längdkompensation Verktygsfack för 5 klingor Bortsvängbart sågskydd x-motion Control - CNC-driftstyrning med 5,7 (145 mm) färg-touchskärm via den överhängande kontrollpanelen Ritsklinga Control (tillval), 3-axlig styrning, med parkeringsfunktion X-Roll -formatbord med digi-kompensation F O R M A T ÅR F O R M A T 6 ÅR - 4 G A R A T N I G A R A T N I på X-Roll Format-4 justerbordslagring! på Easy-Glide vridsegment! kappa 550 e-motion kappa 550 x-motion kappa 550 kappa 400 x-motion kappa 400 CS 01/2012 FORMAT-4 Maschinenbau KR-Felder-Straße 1 A-6060 HALL in Tirol AUSTRIA Tel. +43 (0) 52 23/ Fax +43 (0) 52 23/ Mer detaljerad information om just er maskins utförande i särskild offert från oss. Vi förheåller oss rätten att ändra tekniska data och ber om ursäkt för eventuella sak- och tryckfel.
