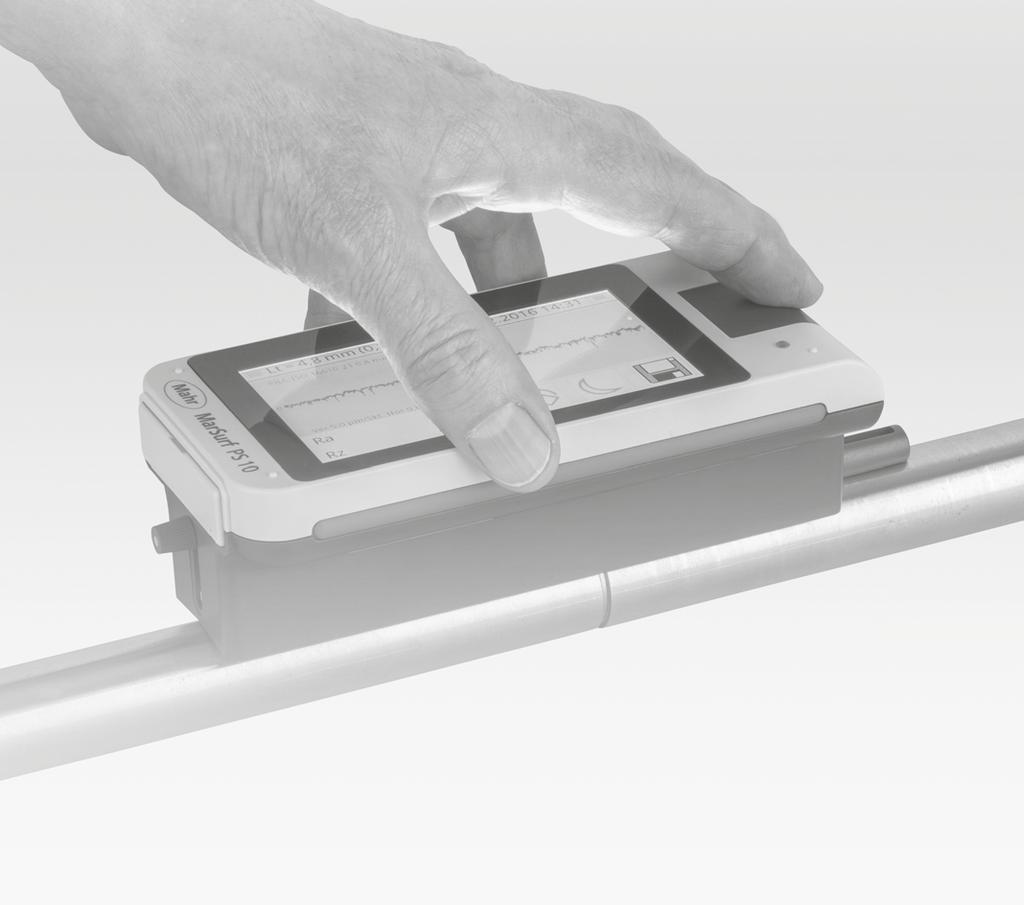

1 NA GÄLLER FR.O.M. 15 SEPTMBER TILL 15 NOVEMBER 2016 Förlängt till 15 december 2016 MAGASINET FÖR DIG MED PASSION FÖR DETALJER MED PASSION FÖR DETALJER MARSURF PS 10 - SMAHRT SURF - ENKEL, SMART OCH MOBIL Instegsmodellen för mätning av ytstruktur från Mahr övertygar genom den särskilt enkla och intuitiva användningen. Tack vare den uttagbara drivenheten kan MarSurf PS 10 användas ännu flexiblare i produktion och tillverkning. Se sidan 24 MARCAL 16 EWRi Skjutmått med trådlöst nätverk i startpaket med programvaran MarCom standard. Se sidan 9 MARCATOR MÄTKLOCKOR Nu med mätvärdessteg fr.o.m. 0,0005 mm! Se sidan 16 och följande MARSURF GRUNDERNA Ytstrukturens grunder kan du få på sidan 6

2 2 MÄTTEKNIK FÖR TILLVERKNINGS- INDUSTRIN MED ERFARENHET, INNOVATION OCH ENGAGEMANG.

3 + 3 r FOR MÄTTEKNIKEN BLIR SMAHRT! Kära vänner av detaljer! Slagorden Industri 4.0, Industry 4.0, Internet of Things, Framtidens Fabrik eller Smart Factory är på allas läppar. Men den exakta förståelsen av termerna är fortfarande oklar. Mahr som din mätteknik-partner vid din sida tar i det när numret sikte på begreppet Smart Factory och ger dig samtidigt en orientering i diskussionen om mätteknikens framtid. Mättekniken blir smart! Vad menas med begreppet smart och, ännu viktigare, hur hjälper dig en smart mätteknik? Med SMAHRT Metrology menar Mahr att mätinstrumenten är utrustade med lokal intelligens och förmåga att kommunicera på ett enkelt sätt. Enkel kommunikation är möjlig genom standardiserade gränssnitt och okomplicerad dataöverföring. På det sättet kan SMAHRT Metrology hjälpa dig att snabbare, säkrare och enklare komma vidare från mätningen till utvärdering av dina mätdata. SMAHRT Surf PD 10 enkel. smart. mobil I det här numret presenterar vi SMAHRT Surf PS 10 På sidan 4 och följande, liksom på sidan 24 och följande, kan du informera dig om hur enkelt ytjämnhetsmätningar kan utföras och hur snabbt du kommer till helautomatisk protokollering av dina mätdata. Fler SMAHRT-produkter, som skjutmåttet MarCal 16 EWRi, mätklockan MarCator 1086i och utvärderingsprogrammet MarCom Professional 5.1 hittar du på sidorna 9, 16 och 20. Även SMAHRT Metrology behöver mät-know-how SMAHRT-produkterna förenklar och snabbar upp vägen från mätning till mätdatautvärdering. Ändå efterfrågas kunskap om mätparametrar och det rätta sättet att mäta. Av denna anledning ger vi på sidorna 6 och 7 rekommendationer för att valet av rätt filter vid ytjämnhetsmätningar. Mer knowhow om parametrar, mättips, Industry 4.0 osv. kan du hitta på Mahrs webbplats under rubriken Know-how. Kära noggrannhetsgiganter och precisionsälskare, titta in i Mahrlights igen. Det lönar sig! Mahr som din mätteknikpartner säkrar ditt försprång i mätteknik med SMAHRT Metrology! Heiko Kern, affärsområdeschef handmätinstrument BESÖK GÄRNA VÅR NYA WEBBPLATS

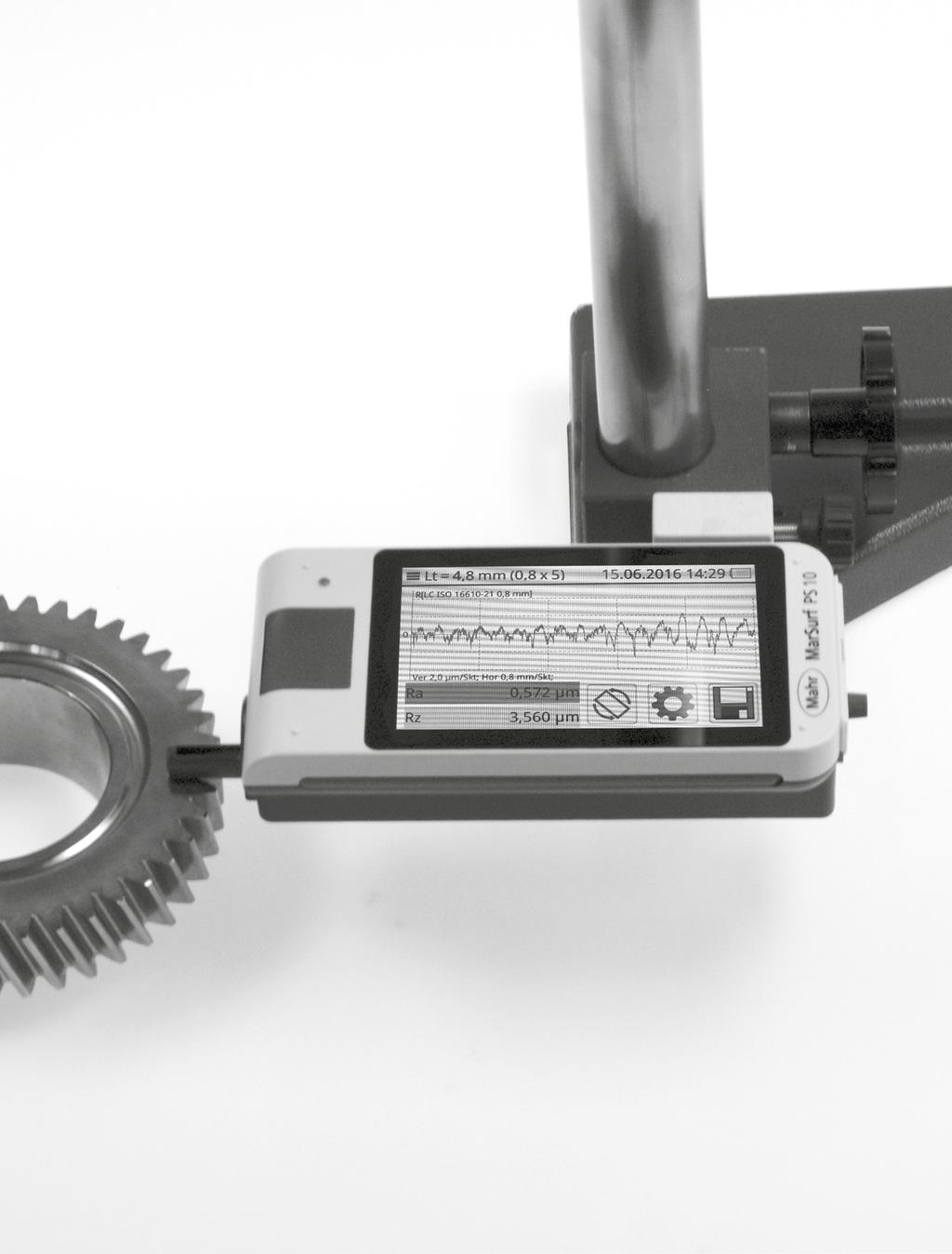

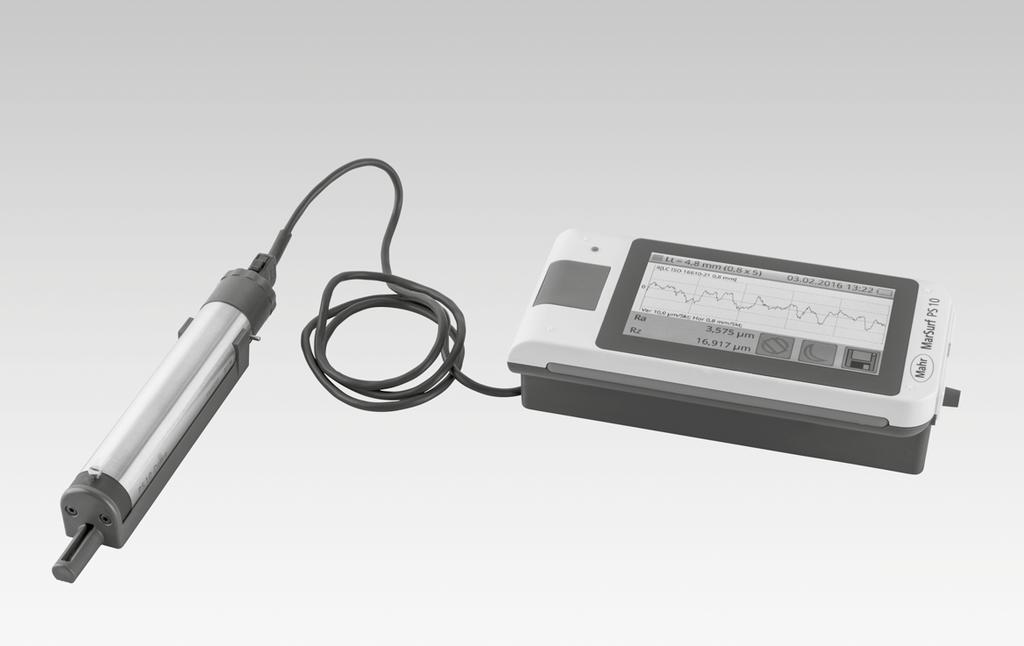

4 - 4 MARSURF PS 10: SMAHRT SURF ENKEL, SMART OCH MOBIL MARSURF PS 10 Överallt där ytstrukturer påverkar funktionen, tillverkningen eller utseendet på komponenter eller produkter är en noggrann kontroll av största vikt. Men hur kan man kontrollera ytor? I början av 1900-talet var experterna fortfarande beroende av sin syn och sitt känselsinne. Ett tränat öga upptäcker egenskaper i mikrometerområdet, och även det ofta utskrattade fingernagelprovet levererade helt tillförlitliga resultat. Men i dag, i en ålder av utbytbara delar, passningar och internationalisering, räcker inte längre sådana subjektiva test. FÖRR FANNS FINGERNAGELPROVET. IDAG FINNS MARSURF Idag levererar datoriserade mätinstrument objektiva data. Mät- och utvärderingskomforten har ökat enormt. I denna utveckling har Mahr angett tempot i världen i decennier. Samspelet mellan givarelement, drivning och mätuppställning har ett betydande inverkan på den mättekniska kvaliteten vid ytmätning. Här ligger kärnan i Mahrs know-how. Ett stort antal innovationer och patenterade lösningar är det bästa beviset för det. Metoden med ett mätsnitt, som numera används över hela världen, har vi utvecklat till perfektion. Toppkvalitet, högsta kompetens och perfekt knowhow allt detta erbjuder MarSurf-ytmätningstekniken från Mahr. Med den mobila ytjämnhetsmätaren MarSurf PS 10 lanserar Mahr en ny generations mätinstrument på marknaden: med den kan ytor kontrolleras snabbt och användarvänligt. Användarna kan styra det innovativa mätinstrumentet via den upplysta 4,3'' TFT-pekskärmen som de är vana vid från sin smartphone. Användaren kan rotera skärmen och kan när som helst komma tillbaka till startskärmen med startknappen.

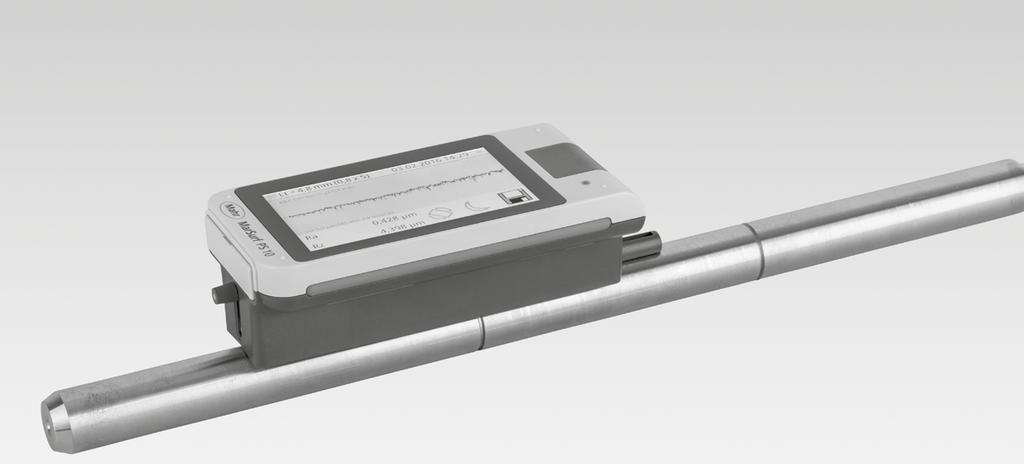

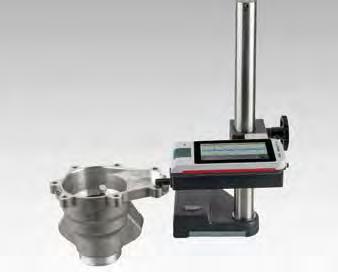

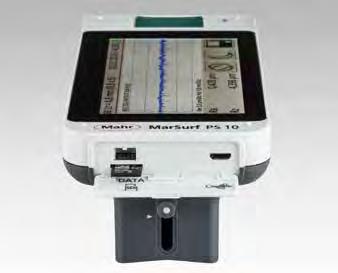

5 + 5 Tack vare fältet Favoriter på displayen har man direkt tillgång till ofta använda favoritfunktioner. I tillägg till mobil användning kan enheten också monteras på ett mätstativ och blir då en fast mätstation för små verkstäder. Mobil MarSurf PS 10 används för snabb kontroll av ytjämnheten på arbetsstycket och maskinen. Den används i kvalitetssäkring av fräs- och svarvdelar, slipade och polerade arbetsstycken, på stora maskiner, stora arbetsstycken eller vid leveranskontroll. Komfort Möjligheten att ta ut drivenheten ur PS 10 och använda den manuellt gör den smidig. På det sättet kan användaren göra ännu mer avancerade mätningar. t.ex. i hål. Ett handprisma som tillval möjliggör mätningar på smådelar. Det stora urvalet av givare för olika mätuppgifter möjliggör dessutom mätning av kugghjul, djupa mätställen som spår, eller mätningar av små hål. Mätdataöverföring Som det enda mobila mätinstrumentet på marknaden med automatval av gränsvåglängd ger MarSurf PS 10 korrekta mätresultat även för en icke-mättekniker och säkrar därigenom mätsäkerheten för företaget. Mätdata kan sparas i formaten TXT, X3P, CSV och PDF. Det krävs ingen ytterligare programvara eftersom det färdiga PDF-protokollet skapas redan i MarSurf PS 10. Felfritt arbete möjliggörs tack vare den integrerade och uttagbara kalibreringsnormalen. Mahr kalibreringscertifikat ingår i leveransomfattningen. Toppkvalitet, högsta kompetens och perfekt know-how allt detta erbjuder MarSurf-ytmätningstekniken från Mahr.

6 - 6 MARSURF YTSTRUKTURENS GRUNDER ATT VÄLJA RÄTT FILTER ISO 4288-standarden kräver att man skiljer mellan periodiska och aperiodiska ytprofiler vid valet av gränsvåglängd för profilfiltret. Följande tillvägagångssätt rekommenderas: Provmätning med lc = 0,8 mm för bestämning av parametrarna Rsm, Rz och Ra Bedömning av profilen Vid en klart igenkännbar periodisk profil: val av gränsvåglängd efter parametern RSm ur tabellen till höger Annars: val av gränsvåglängden lc efter Rz och/eller Ra Om valet av lc = 0,8 leder till ett positivt resultat, måste det också kontrolleras ifall näst minsta lc-värdet överensstämmer med standardens specifikationer: För en standardenlig filterinställning måste alltid det minsta möjliga lc-värdet väljas som överensstämmer med tabellvärdena enligt ISO Om start- och stoppsträckorna vardera motsvarar längden av gränsvåglängden lc, så har avkänningssträckan för en ytjämnhetsmätning en total längd av 7 gränsvåglängder. Denna egenskap är dock enhetsspecifik: Det finns ytmätningsinstrument, som MarSurf PS 10, där avkänningssträckan vid ytjämnhetsmätnng endast är 6 gränsvåglängder. Nämligen när start- och stoppsträckan vardera endast motsvarar en halv gränsvåglängd. Att avkänningssträckan är beroende på mätinstrumentet står inte i strid med standarden, eftersom standarden enbart anger mätsträckans längd, men inte längden på avkänningssträckan.

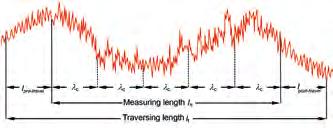

7 + 7 Avkänningssträcka mätsträcka gränsvåglängd (= cutoff) Rekommendationer för val av gränsvåglängden lc Visuell kontroll och/eller nagelprov Provytan ren, periodisk eller aperiodisk? Automatiskt val av lc, om möjligt Annars: lc-val efter visuell kontroll, ta reda på toleransspecifikationen I förekommande fall korrigering av lc enligt ISO-tabell Upprepa mätningen med nästa kortare c-värde Särskilt viktigt vid toleransöverskridande! Exakta specifikationer för ett standardenligt val av gränsvåglängden lc för periodiska och aperiodiska ytprofiler kan hittas i ISO Parametrarnas betydelse: I och med den senaste publiceringen av DIN EN ISO 4287 finns många fler ytparametrar tillgängliga. Men de olika parametrarna har i praktiken också fått helt olika betydelser. Bland dessa finns också parametrar som sällan används eller inte har fått någon spridning internationellt. De vanligaste parametrarnas betydelse: Profilhöjdens medelvärde Profilhöjdens medelvärde Rz är det aritmetiska medelvärdet av de enskilda profilhöjderna: Summan av Rzi-värdena divideras med antalet uppmätta delmätsträckor lr. Medelytjämnhetsvärdena Ra, Rq Ra är det aritmetiska medelvärdet av alla profilvärden för ytjämnhetsprofilen. Ra är förmodligen världens mest använda ytjämnhetsparameter. Den är lätt att mäta, går bra att reproducera vid upprepade mätningar, men säger nästan inget om hur utpräglade de enskilda profilegenskaperna är. Den kan användas för att bedöma arbetsstyckets ytfunktion, men således endast i kombination med de andra här beskrivna ytparametrarna. Maximal profilhöjd Rmax Den enskilda profilhöjden Rzi är summan av höjden på de största profiltopparna och djupet på de djupaste profildalarna R inom en delmätsträcka lr. Den maximala profilhöjden Rmax är den största enskilda profilhöjden inom den totala mätsträckan. Rmax är ett mått på graden av ytojämnhet lodrätt mot provytan. Av alla i praktiken använda vertikala parametrar för att bedöma ytjämnhet är denna mest avhängig av individuella profilegenskaper (egenskap = profiltopp eller profildal resp. extremvärde). Den kan liksom profilhöjdens medelvärde Rz användas för att ersätta profilhöjden Rt, som inte används längre. Observera: I ISO-standarderna nämns parametern Rmax endast i den allmänna standarden ISO 4288 och betecknas Rz1max. (Det tyska bilindustriförbundet VDA avråder emellertid från användningen av Rz1max och fortsätter att rekommendera beteckningen Rmax.) Exempel: Rz = Rzi / 5 Liksom Rmax är även Rz ett mått på graden av ytojämnhet lodrätt mot provytan. Rz är emellertid mindre beroende än Rmax av enskilda profilavvikelser: Vid upprepade mätningar har Rz-värdena mindre spridning än Rmax-värdena.

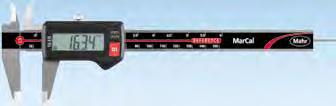

8 Digimatic Digimatic - 8 MARCAL. REFERENSSKJUTMÅTTET Med Mahrs Reference-system har hanteringen av skjutmåttet blivit väsentligt enklare och smidigare, eftersom nollpositionen bara behöver ställas in en gång. Denna inställning är därmed sparad för alla kommande mätningar. Genom den höga kapslingsklassen IP 67 är MarCal 16 EWR skyddad mot damm, kylmedel och smörjmedel och är därmed bäst lämpad för användning under svåra miljöförhållanden. MARCAL 16 ER Digitalt skjutmått Med stor sifferdisplay 765 SEK Best-nr DIN 862 Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, Reference-system, LOCK-funktion (knapplås) Omedelbart mätklart tack vare Reference-systemet Energiförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade MarCal 16 ER, 200 mm, best-nr Produkt Mätområde Mätvärdessteg Djupmått Datautgång Teckenstorlek Best-nr Listpris mm (inch) mm/inch Ø1,5 mm SEK SEK 16 ER (6") 0,01 / ER (6") 0,01 / ER (8") 0,01 / , ER (12") 0,01 / , MARCAL 16 EWR Digitalt skjutmått Optimalt skyddat mot damm, kylmedel och smörjmedel IP67 DIN SEK Best-nr Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, Reference-system, LOCK-funktion (knapplås) Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: kapslingsklass IP 67 Energiförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade MarCal 16 EWR, 200 mm, best-nr Produkt Mätområde Mätvärdessteg Djupmått Datautgång Teckenstorlek Best-nr Listpris mm (inch) mm/inch Ø1,5 mm SEK SEK 16 EWR (6") 0,01 / EWR (6") 0,01 / EWR (8") 0,01 / , EWR (12") 0,01 / ,

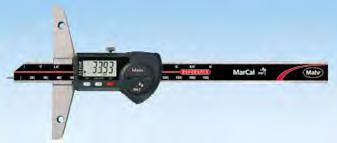

9 + 9 När data måste dokumenteras erbjuder systemet en optimal anslutning till alla utvärderingssystem genom möjligheten att välja mellan trådlös och kabelbunden anslutning. MARCAL 16 EWRi Digitalt skjutmått Med integrerat trådlöst nätverk IP67 integrated wireless DIN Startpaket 1895 SEK Best-nr Startpaket 16 EWR inkl. inklusive i-stick sändarmottagare och MarCom Standard 5.1 se best-nr och Funktioner: ON/OFF, AUTO-ON/OFF, HOLD (mätvärdeslagring), RESET (nollställning av displayen), PRESET (förinställd mätning), mm/inch, Reference-system, LOCK-funktion (knapplås), DATA (dataöverföring) Integrerad sändare Omedelbart mätklart tack vare Referencesystemet Optimalt skyddat mot damm, kylmedel och smörjmedel: kapslingsklass IP 67 Energiförsörjning: Batteri med cirka tre års livslängd (ca 0,5 år när den trådlösa sändaren är aktiverad) Läppade styrskenor Rostfri slid och skena, härdade Ø1,5 Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch SEK SEK 16 EWRi (6") 0,01 /.0005 Datagränssnitt: EWRi (6") 0,01 /.0005 Integrerat trådlöst EWRi (6") 0,01 /.0005 Startpaket: inkl. i-stick sändarmottagare EWRi (6") 0,01 /.0005 och MarCom standard MARCAL 30 EWR Digitalt skjutmått För dina djupa mått IP67 Digimatic 2370 SEK Best-nr Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), PRESET (förinställd mätning), mm/inch, Referencesystem, LOCK-funktion (knapplås), DATA (i samband med datakabel) Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: kapslingsklass IP 67 Energiförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade Produkt Mätområde Mätvärdessteg Datautgång Best-nr Listpris mm (inch) mm/inch Digimatic SEK SEK 30 EWR (6") 0,01 / EWR (6") 0,01 / EWR (20") 0,01 /

10 - 10 MARCAL. LÄTTVIKTARE Våra skjutmått 18 EWR har en lättviktskonstruktion tack vare smala tvärsnitt (från 500 mm med kompletterande viktminskningshål i mätskänklarna) för optimal hantering vid mätningen. MARCAL 18 EWR Digitalt skjutmått Lättviktare av stål IP65 Digimatic 3285 SEK Best-nr Funktioner: AUTO-ON/OFF, DATA (tillsammans med kontaktkabel), ON/OFF, PRESET (förinställd mätning), RESET (nollställning av display), Reference-system, LOCK-funktion (knapplås), mm/inch Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: kapslingsklass IP 65 Energiförsörjning: Batteri med cirka tre års livslängd Teckenstorlek: 10 mm (300 mm), 12,5 mm (500 mm) MarCal 18 EWR, 300 mm, best-nr Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 18 EWR 300 (12") 0,01 / med mäteggar för yttermått 18 EWR 500 (20") 0,01 / EWR 300 (12") 0,01 / exklusive mäteggar för yttermått 18 EWR 500 (20") 0,01 / MARCAL 16 FN Skjutmått med skala Den exakta klassikern med nonieskala 225 SEK Best-nr Samtliga avläsningsdelar är bländfritt mattförkromade Rostfri slid och skena, härdade Mätytor av rostfritt härdat stål Mäteggar för innermätning Höjdmätfunktion Förhöjda glidskenor till skydd för skalan Produkt Mätområde Nonievärde Nonievärde Största tillåtna fel Best-nr Listpris mm mm inch mm SEK SEK 16 FN ,05 1/28 0, FN ,05 1/28 0, FN ,05 1/28 0,

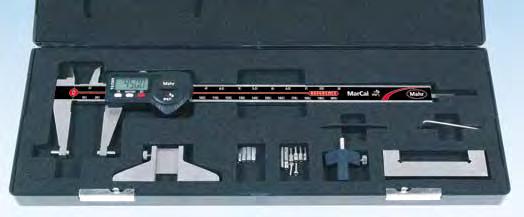

11 + 11 MARCAL. PROBLEMLÖSAREN 16 EWR - universalskjutmåttet för alla svårtillgängliga mätställen som trånga hål, smala spår etc. De speciella mätinsatserna väljs individuellt med hänsyn till mätproblemet. MARCAL 16 EWR-V Digitalt universalskjutmått Problemlösaren IP67 Digimatic 3920 SEK Best-nr Funktioner: AUTO-ON/OFF, DATA (tillsammans med kontaktkabel), HOLD (mätvärdeslagring), ON/OFF, PRESET (förinställning av mått), RESET (nollställning av display), Referencesystem, LOCK-funktion (knapplås), mm/inch Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: kapslingsklass IP 67 Energiförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade Leverans: inklusive standardtillbehör Mättillbehör för mätning av yttermått 16 Eei Mättillbehör för mätning av innermått 16 Eea Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWR-V (8") 0,01 /.0005 Teckenstorlek: 8,5 mm

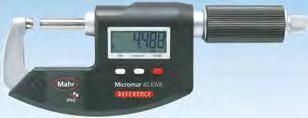

12 - 12 MICROMAR. ALLT HANDLAR OM NOGGRANNHET Mikrometerskruvar hör vid sidan av skjutmått till de mest använda handmätinstrumenten. Med de exakt slipade mätspindlarna, de hårdmetallbelagda mätytorna och den robusta bygelkonstruktionen har moderna mikrometrar i Micromarserien maximal precision och livslängd. MICROMAR 40 ER / 40 EWR Digital bygelmikrometer Med framskjuten spärr för enhandsgrepp ABS 1440 SEK Best-nr Sats med 4 Micromar 40 EWR mikrometrar, best-nr Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), mm/inch, PRESET (förinställning av mått), Reference-system, LOCK-funktion (knapplås), DATA (tillsammans med datakabel) Omedelbart mätklar tack vare Reference-systemet Sifferdisplay med skarp teckenkontrast Mätytor hårdmetallbelagda Snabbdrev Lackerad stålbygel, värmeisolerad Energiförsörjning: Batteri med cirka två års livslängd Produkt Mätområde Mätvärdessteg Spindelstigning Best-nr Listpris mm (inch) mm/inch mm SEK SEK 40 ER 0 25 (0 1") 0,001 / , EWR 0 25 (0 1") 0,001 / , EWR 0 25 (0 1") 0,001 / , EWR (0 4") 0,001 / , sats MICROMAR 40 EWR Digital bygelmikrometerskruv i specialutföranden Med särskilda mätytor för speciella mätuppgifter Ny 4 versioner för särskilda användningar, för mätning av Spår och kilaxlar Crimpmått Trånga hål Rörväggstjocklek 40 EWR-B 40 EWR-K Informera dig på vår webbplats: 40 EWR-S Våra tekniska rådgivare svarar gärna på fler frågor. 40 EWR-R

13 + 13 MICROMAR 40 A Bygelmikrometer Den klassiska DIN SEK Best-nr Trumma och skala reflexfritt mattförkromade Mätytor härdat stål, hårdmetallbelagda Värmeisolerad bygel Snabbdrev med integrerad friktionskoppling Låsanordning Produkt Mätområde Skaldelsvärde Spindelstigning Information Best-nr Listpris mm mm mm SEK SEK 40 A ,01 0,5 Hårdlackerad stålbygel MICROMAR 44 AS sats med självcentrerande invändiga mikrometerskruvar För mätningar ned till hålbotten SEK Best-nr DIN Trumma och skala mattförkromade Rostfri mätspindel, helt härdad och slipad Snabbdrev med integrerad koppling Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar fr.o.m. 12 mm, hårdmetallbelagda Mätspetsar fr.o.m. 12 mm för mätningar ned till hålbotten Mäthuvud fr.o.m. 40 mm, av aluminium för att spara vikt Produkt Mätområde Skaldelsvärde Största tillåtna fel Antal mikro- Inställningsringar Best-nr Listpris mm mm µm meterskruvar mm SEK SEK 44 AS , , AS , AS , , AS , ,

14 - 14 MICROMAR INVÄNDIGA MIKROMETERSKRUVAR Trepunkts invändiga mikrometerskruvar är omistliga för snabb hålmätning inom alla slags tillverkning. Mäthuvudets trepunkstanliggning tillsammans med den mekaniskt repeterbara mätkraften gör att mätdonet centreras i hålet för säkra och exakta mätresultat. MICROMAR 44 EWR Sats med självcentrerande digitala invändiga mikrometerskruvar Omedelbart mätklar tack vare Reference-systemet SEK Best-nr DIN Digimatic IP52 ABS Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), mm/inch, PRESET (förinställning av mått), Reference-system, LOCK-funktion (knapplås), DATA (tillsammans med datakabel) Anslutningsgänga för byte av mäthuvuden Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar fr.o.m. 12 mm, hårdmetallbelagda Mätspetsar fr.o.m. 12 mm för mätningar ned till hålbotten Mäthuvud fr.o.m. 40 mm, av aluminium för att spara vikt Produkt Mätområde Skaldelsvärde Största tillåtna fel Antal mikro- Inställningsringar Best-nr Listpris mm mm/inch µm meterskruvar mm SEK SEK 44 EWR ,001 / , EWR ,001 / EWR ,001 / , EWR ,001 / , MICROMAR 844 AS Sats med självcentrerande mätpistol, inklusive MarCator 1086 R För snabba mätningar SEK Best-nr Digimatic ABS 0 TOL IP42 Anslutningsgänga för byte av mäthuvuden Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar fr.o.m. 12 mm, hårdmetallbelagda Mätspetsar fr.o.m. 12 mm för mätningar ned till hålbotten Mäthuvud fr.o.m. 40 mm, av aluminium för att spara vikt Elektronisk mätklocka, vridbar för fritt valbar mätposition Produkt Mätområde Antal Inställningsringar Displayenhet i Mätvärdessteg Best-nr Listpris mm mäthuvuden 44 Ak mm leveransen mm/inch SEK SEK 844 AS , 10 0,0005 / AS ,0005 / MarCator 1086 R 844 AS , 40 0,0005 / AS , 85 0,0005 /

15 + 15 MARCATOR VISAR RIKTNINGEN Mätklockor hör till de mest använda mätvärdesinstrumenten tack vare sina mångsidiga användningsmöjligheter. Så även vår serie MarCator. Våra mekaniska mätklockor är utrustade med precisionsskurna kugghjul och drev för maximal noggrannhet. De kan även erhållas i stöt- och vattentåligt utförande. MARCATOR 810 A Precisions-mätklocka Den klassiska med lyftbart lock 285 SEK Best-nr Siffertavla med skarp teckenkontrast Ställbara färgade toleransmarkeringar för optimal kontrast. Förkromat metallhölje Komfortabelt lyftbart lock med dammskyddsfunktion Precisionsskurna kugghjul och drev DIN 878 Produkt Mätområde Skaldelsvärde Ø siffertavla Information Best-nr Listpris mm mm mm SEK SEK 810 A 10 0,01 50 Mätkraft: 0,7-1,3 N MARSTAND 815 MG Mätstativ med magnetfot Med ett grepp är allt ordnat 1615 SEK Best-nr D-mätstativ, vilken som helst position inom aktionsradien kan ställas in Enkel positionering i alla tre lederna, fixeras säkert med ett handgrepp Underhållsfritt mekaniskt låssystem Svart eloxerade länkdelar tillverkade av högvärdig lättmetall Mätklockshållare med 8 mm fästhål och laxstjärt för vippindikator Utrustad med exakt fininställning utan spel Till- och frånkopplingsbar magnet med mycket hög häftkraft Levereras utan mätklocka Produkt 815 MG Fininställningsområde Total höjd Utsträckning (max) Prisma för axeldiameter Häftkraft prisma Best-nr Listpris mm mm mm mm N SEK SEK MG MG MG * * Speciellt konstruerat för mätinstrument med µm-upplösning

16 - 16 MÄTA DIGITALT MED MARCATOR Våra innovativa digitala mätklockor innehåller högexakta elektroniska mätsystem. De möjliggör ytterligare praktiska mätfunktioner. Genom det enkla användandet, den stora displayen som minimerar risken för felavläsning, samt möjligheten till snabb och enkel vidare bearbetning av övriga mätresultat, motsvarar de alla krav som kan ställas på moderna mätinstrument. MARCATOR 1075 R Digital mätklocka Med stor display IP52 Digimatic 1040 SEK Best-nr Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), DATA (tillsammans med datakabel), ON/OFF, LOCK-funktion (knapplås), AUTO-ON/OFF LCD-display med skarp teckenkontrast Skyddshölje på mätspindeln Energiförsörjning: Batteri med cirka tre års livslängd Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 1075 R 12,5 (.5") 0,01 /.0005" R 12,5 (.5") 0,005 /.0001" Teckenstorlek: 12 mm R 12,5 (.5") 0,001 /.00005" MARCATOR 1086 R / Ri / WR / WRi Digitala mätklockor Upplösning fr.o.m. 0,5 µm samt toleransvisning 2965 SEK Best-nr integrated wireless ABS 0 TOL IP42 Digimatic Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), <0> (inställning av toleransvisningen), DATA (tillsammans med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdelar och skala vridbara i 280 Skyddshölje på mätspindeln Omedelbart mätklar tack vare Referencesystemet Energiförsörjning: Batteri med cirka tre års livslängd Produkt Mätområde Mätvärdessteg valbart Information Best-nr Listpris mm (inch) mm (inch) SEK SEK 1086 R 12,5 (.5") 0,01 /.0005" R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / R 25 (1") 0,01 mm Ri 12,5 (.5") (.00002" /.00005" /.0001" / Ytterligare datagränssnitt: " /.0005") 1086 Ri 25 (1") Integrerat trådlöst

17 + 17 MARCATOR 1087 R / Ri Digitala mätklockor Upplösning fr.o.m. 0,5 µm och dynamiska max/minfunktioner 3245 SEK Best-nr ABS MAX MIN 0 TOL IP42 Digimatic Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), MAX/MIN minne för vändlägessökning, TIR (MAX_MIN) för kontroll av radialkast och jämnhet, ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), DATA (tillsammans med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdelar och skala vridbara i 280 Skyddshölje på mätspindeln Omedelbart mätklar tack vare Reference-systemet Energiförsörjning: Batteri med cirka tre års livslängd integrated wireless 3500 SEK Best-nr MAX MIN MAX-MIN (TIR) MAX MIN 0 Produkt Mätområde Mätvärdessteg valbart Information Best-nr Listpris mm (inch) mm/inch SEK SEK 1087 R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / R 25 (1") 0,01 mm Ri 12,5 (.5") (.00002" /.00005" /.0001" / Ytterligare datagränssnitt: " /.0005") 1087 Ri 25 (1") Integrerat trådlöst

18 - 18 MARTEST. HÖGKÄNSLIG MÄTNING Sedan 1936 är Mahr en av de världsledande leverantörerna av vippindikatorer. Det finkänsliga datoroptimerade mätverket möjliggör maximal säkerhet och MARTEST 800 S / SG Vippindikator - Standardutförande noggrannhet. För användning i verkstadsmiljö är MarTestprodukternas display tätad mot inträngande vätska. DIN 2270 SHOCK PROOF 630 SEK Best-nr Kontrastrik siffertavla, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Automatisk anpassning till anläggningsriktningen, vilket minimerar risken för felaktig avläsning Kullagrad dubbelhävarm, slirkoppling ger överbelastningsskydd Mätspets med hårdmetallkula ø 2 mm Med härdat mineralglas, säker mot brott och repor Produkt Mätområde Skaldelsvärde Ø siffertavla Mätspetsens längd Best-nr Listpris mm mm mm mm SEK SEK 800 S ±0,4 0,01 14,5 800 SG MARTEST 800 SGM / SL Vippindikator - för speciella mätningar DIN 2270 SHOCK PROOF 890 SEK Best-nr Kontrastrik siffertavla, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Automatisk anpassning till anläggningsriktningen, vilket minimerar risken för felaktig avläsning Kullagrad dubbelhävarm, slirkoppling ger överbelastningsskydd Mätspets med hårdmetallkula ø 2 mm Med härdat mineralglas, säker mot brott och repor Produkt Mätområde Skaldelsvärde Ø siffertavla Mätspetsens längd Best-nr Listpris mm mm mm mm SEK SEK 800 SGM ±0,1 0, , SL ±0,25 0, ,

19 + 19 MILLIMAR. PRECISIONSGIGANTER Tillverkningsindustrins hela mätteknikvärld från samma leverantör. Vårt produktspektrum innehåller inbördes avstämda mätvärdesgivare, utvärderingsdon samt högexakta mekaniska komponenter och kundlösningar för bokstavligen alla tänkbara uppgifter inom längdmätning. MILLIMAR C1200 Kompakt längdmätningsinstrument Den nya generationens displayenheter Digimatic 0 TOL IP SEK Best-nr Funktioner: ON/OFF, mm/inch, omvänd visningsriktning, mätområdesbyte, TOL (inmatning av toleranser), PRESET (förinställd mätning), Faktor (justerbar), DATA (dataöverföring) Högupplöst kontrastrik TFT-färgdisplay Displayen steglöst vinklad för optimal betraktningsvinkel Enklast möjliga hantering Nät- eller batteridrift möjlig Tack vare batteridriften är den även lämplig för mobilt bruk Kompakt hölje Väggmontering möjlig Produkt Visningsområde Mätvärdessteg Skaldelsvärde Best-nr Listpris Sifferdisplay Skalvisning µm µm µm µm SEK SEK C1200 ±5000 ±5000, ±2000, ±1000, ±300, ±100, ±30, ±10, ±3 0,1 500, 200, 100, 20, 10, 2, 1, 0, MILLIMAR P2004 M Induktiv mätspets Standardmätspetsen IP SEK Best-nr Mätspindel lagrad med kulstyrning Hög rätlinjighet över hela mätområdet Enastående elektromagnetisk skärmning (EMV) Alla givare kan byggas om från axiell till radiell kabelutgång med hjälp av en medlevererad hylsa Andra standardutföranden, t.ex. med vakuumuttag, tryckluftsdrift eller större mätområden, kan levereras på förfrågan. Produkt Mätområde Mätkraft Repeterbarhet Vändsprång Best-nr Listpris f w f u mm N µm µm SEK SEK P2004 M ±2 0,75 0,1 0,

20 - 20 ÖVERFÖRINGSGIGANTEN Vid modern tillverkning är det nödvändigt att mätresultaten samlas in och utvärderas. Dessa resultat är inte bara värdefulla indikatorer för klassning av produkterna, utan även för utvärdering och optimering av tillverkningsprocessen. Här erbjuder Mahr högsta nivå med sina uppdaterade lösningar för trådlös dataöverföring. Våra principer: enkelt, tillförlitligt och professionellt! MARCONNECT i-stick signalmottagare för mätdon med integrerat trådlöst nätverk Signalmottagare i-stick inklusive programvarugränssnitt integrated wireless 650 SEK Best-nr Mätning utan störande tillsatsmoduler Stor rörelsefrihet, sändaravstånd upp till 6 m Säker och enkel dataöverföring Lång batterilivstid Prisvärd Programvaran MarCom Standard 5.1 ingår i leveransen Produkt i-stick Antal kanaler 3 Antal anslutningsbara mätdon med integrerat trådlöst nätverk 1 per stick 8 per stick Frekvensband MHz 2400 För mätdon MarCal 16 EWRi / 30 EWRi MarCator 1086 Ri / 1087 Ri / 1087 BRi Best-nr Leveransomfattning i-stick + MarCom Standard i-stick + MarCom Professional Listpris SEK SEK Produkt Beteckning Best-nr Listpris SEK SEK MC-R Fjärrkontroll för MarCom MARCOM PROFESSIONAL 5.1 programvarugränssnitt Bearbetning av mätdata 2120 SEK Best-nr integrated wireless Integrerade virtuella gränssnittsboxar Möjlighet att koppla till SPC-programvara via en virtuell gränssnittsbox Kombinerbar dataöverföring (e-stick, i-stick, FM 2,, RS232) Prisvärd Produkt MarCom Professional 5.1 Antal anslutningsbara sändarmottagare i-stick 4 Antal anslutningsbara mätdon med integrerat trådlöst nätverk 32 Antal anslutningsbara sändarmottagare e-stick 1 Antal anslutningsbara sändarmoduler för e-stick 8 Antal anslutningsbara sändarmottagare FM 2 1 Antal anslutningsbara sändarmoduler för sändarmottagare FM Antal anslutningsbara mätdon med -gränssnitt 128 Antal anslutningsbara -pedaler 128 Antal anslutningsbara mätdon med -gränssnitt 2 Antal virtuella gränssnittsboxar (8 ingångar) 4 Best-nr Listpris SEK 2425 SEK 2120

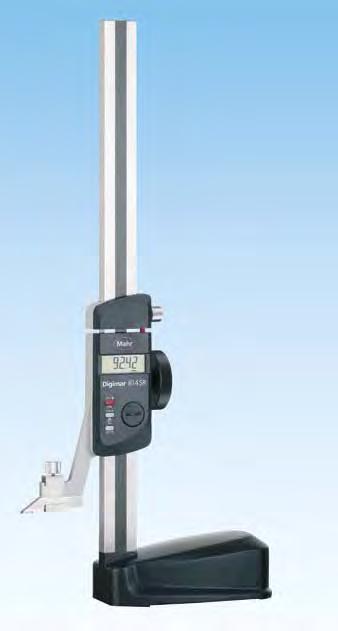

21 + 21 IDEALISK FÖR VERKSTADEN I verkstaden är det viktigt att arbetsstyckena snabbt kan mätas och testas. Här är Mahrs höjdmätnings- och ritsinstrument det perfekta verktyget. DIGIMAR 814 SR Höjdmätnings- och ritsinstrument Exakt positionering med handratt Digimatic ABS System 4610 SEK Best-nr Extra stabil och vridstyv pelare med grovt tvärsnitt för exakta rits- och mätuppgifter Funktioner: RESET (nollställning av display), mm/inch, ABS (byte mellan relativ och absolut mätning), Reference Lock/Unlock, PRESET (förinställd mätning), DATA (tillsammans med datakabel), AUTO-ON/OFF Upp till tre års livslängd för batteriet Förflyttningshastighet 1,5 m/s (60"/s) Ergonomisk, stabil fot Härdad, läppad fot, enkelt och ryckfritt skjutbar Rostfri och härdad slid och skena Handratt för positionering och mätning Finjustering Låsskruv Utbytbar mät- och ritsspets, hårdmetallbelagd Spännspak för snabb fixering av slidenheten Ergonomisk, stabil fot Handratt för enkel positionering och mätning Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 814 SR (0 14") 0,01 /.0005" Teckenstorlek: 12 mm 814 SR (0 24") 0,01 /.0005"

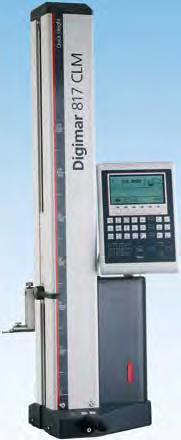

22 - 22 MÄTNING AV HÖGA HÖJDER Digimar höjdmätinstrument garanterar maximal flexibilitet och kvalitet. Våra motordrivna höjdmätinstrument Digimar övertygar genom enkel service, bekväm hantering av samtliga grundläggande funktioner via snabbvalsknappar och den höga nivån av komfort och säkerhet vid mätningen. DIGIMAR 817 CLM Höjdmätinstrument Med Quick Mode. Snabba mätningar med maximal noggrannhet 2D SEK Best-nr Funktioner: Mätning nedåt eller uppåt Vändpunktsläge hål / axel (upptill eller nedtill) Beräkning av avstånd och symmetri Dynamiska mätfunktioner Mätning av räta vinklar / rakhet Mätning i 2D-läge Mätprogram Statistisk utvärdering Bearbetning av mätdata m.m. Manöver- och displayenhet: Stora och översiktliga funktionsknappar Lätt avläsbar grafisk LCD-display med bakgrundsbelysning Användarguide med självförklarande symboler Framtidssäker tack vare uppdateringsmöjligheter Inställbar automatisk avstängning, utan förlust av mätvärden Mätsystem: Enastående mätnoggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem med dubbelt läshuvud Dynamiskt givarsystem för hög repeterbarhet Luftlagersystem för lätt och stötfri förflyttning Exakt mäthuvudsstyrning på styrskenor av rostfritt stål Enkla mätförlopp tack vare motordrivna mätslider Givarkonstanterna förblir sparade efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för nätoberoende mätning Temperaturkompensation genom en inbyggd temperatursensor Produkt 817 CLM Mätområde mm Användningsområde från till mm Mätvärdessteg mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Största tillåtna fel (1,8 + L/600) L i mm Repeterbarhet vid hål µm 1 Repeterbarhet på plan µm 0,5 Rätvinklighetsavvikelse i µm µm Drifttid max. h 10 Mätkraft N 1,0 +/- 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Best-nr Listpris SEK SEK

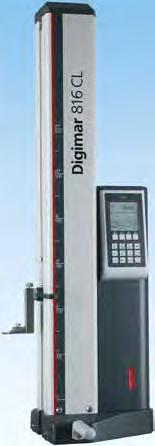

23 + 23 DIGIMAR 816 CL Höjdmätinstrument Perfekt för exakta mätningar i produktionen 1D SEK Best-nr Funktioner: Mätning nedåt eller uppåt Banbredd och spåravstånd inklusive ban- och spårmitt Hål- och axeldiameter inklusive hål- och axelmitt Vändpunktsläge hål / axel (upptill eller nedtill) Beräkning av avstånd och symmetri Dynamiska mätfunktioner Mätprogram Bearbetning av mätdata Manöver- och displayenhet: Lätt avläsbar grafisk LCD-display med bakgrundsbelysning Översiktliga funktionsknappar Språkneutral användarhandledning genom självförklarande symboler Snabb inställning av en extra nollpunkt Mätvärdesminne för upp till 99 mätvärden Mätsystem: Enastående mätnoggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem med dubbelt läshuvud Dynamiskt givarsystem för hög repeterbarhet Luftlagersystem för lätt och stötfri förflyttning Exakt mäthuvudsstyrning på styrskenor av rostfritt stål Enkla mätförlopp tack vare motordrivna mätslider Givarkonstanterna förblir sparade efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för nätoberoende mätning Temperaturkompensation genom en inbyggd temperatursensor Produkt 816 CL Mätområde mm Användningsområde från till mm Mätvärdessteg mm 0,01, 0,001 Största tillåtna fel (2,8 + L/300) L i mm Repeterbarhet vid hål µm 3 Repeterbarhet på plan µm 2 Rätvinklighetsavvikelse i µm µm Drifttid max. h 10 Mätkraft N 1,0 +/- 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Best-nr Listpris SEK SEK

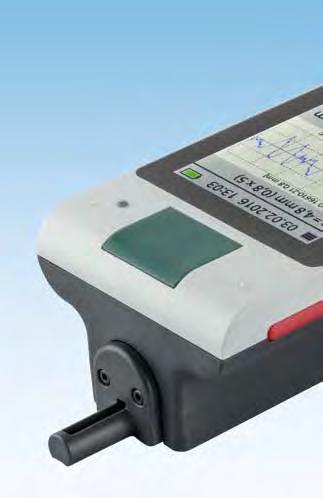

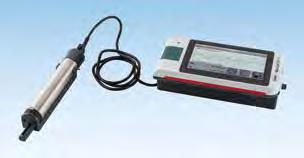

24 - 24 NOGGRANNHETSGIGANT Instegsmodellen för mätning av ytstruktur från Mahr övertygar genom den särskilt enkla och intuitiva hanteringen. TFT-pekdisplayen på 4,3" kan vridas fritt. Tack vare den uttagbara drivenheten kan MarSurf PS 10 användas flexibelt i produktion och tillverkning. En nyhet är den integrerade men uttagbara kalibreringsnormalen. Protokoll kan sparas redan i enheten som PDF-filer. Alternativt är även dataöverföring med MarCom möjlig. MARSURF PS 10 SET Mobil ytjämnhetsmätare Enkel och intuitiv användning MicroSD Enkel hantering och detaljerad profilvisning Den 4.3" stora högupplösta och bakgrundsbelysta TFTpekdisplayen möjliggör intuitiv användning (som en smartphone) och exakt visning av mätprofilen SEK Best-nr Flexibel användning Den uttagbara drivenheten kan med hjälp av ett handprisma som finns som tillval användas flexibelt i trånga utrymmen, som t.ex. i hål eller vid mätning av smådelar.

25 Erstellungsdatum: :46 Gerät: MarSurf PS 10 (1126) Taster: PHT ,0 µm 0-20,0 R[LC ISO ,8 mm] Ver 10,0 µm/skt; Hor 0,8 mm/skt; R[LC ISO ,8 mm] Mahr GmbH MarSurf PS Lt: 4,8 mm Ls: 2,5 µm VB: +/- 200,0 µm Vt: 1,0 mm/s Punkte: ,0 mm Ra 2,513 µm 0,000 5,400 Rz 18,292 µm 0,000 8,000 Rmax 24,525 µm 0,000 12,000 Rp 6,169 µm 0,000 8,000 Rv 12,123 µm 0,000 13,000 Rt 25,510 µm 0,000 27, Perfekt utvärdering och dokumentation PS 10 skapar automatiskt och utan extra programvara ett mätprotokoll som PDF-fil. Via -gränssnittet kan protokollet sedan enkelt överföras till datorn alternativt minneskort (tillbehör). Alternativt kan mätdata även utvärderas i ytjämnhetsprogrammet MarSurf XR 1 och XR 20 eller mätvärdena kan via MarCom-programvaran i överföras till Excel eller ett SPC-program. Alltid till hands Kalibreringsnormalen förvaras i enheten och är alltid tillgänglig för användaren för kontroll av enheten. Ytjämnhetsmätning på plats. Mätning i produktionsprocessen med MarSurf PS 10 Fler användningsexempel för MarSurf PS 10

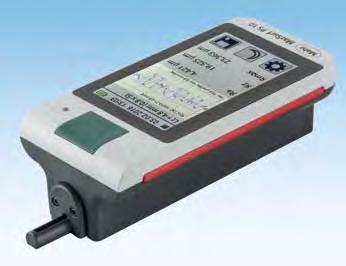

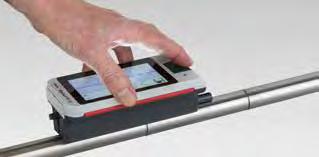

26 - 26 NOGGRANNHETSGIGANT Överallt där ytstrukturer påverkar funktionen, bearbetningen eller utseendet hos komponenter eller produkter är en noggrann kontroll av stor vikt. Toppkvalitet, högsta kompetens och perfekt knowhow allt detta erbjuder MarSurf-ytmätningstekniken från Mahr. MARSURF PS 10 SET Mobil ytjämnhetsmätare Enkel och intuitiv användning MicroSD Enkel och intuitiv användning: Lika enkelt som att använda en smartphone Stor bakgrundsbelyst 4,3"-TFT-pekskärm Startknappen är samtidigt hemknapp för direkt åtkomst till startbilden Säkerhetskopiering som TXT, X3P, CSV och PDF-fil Flexibilitet: Uttagbar drivenhet 31 parametrar: Samma funktionalitet som ett laboratorieinstrument Leveransen innehåller: Drivenhet (uttagbar) 1 standardgivare, standardenlig Inbyggt batteri, laddare / 3 nätadaptrar, -kabel Ytjämnhetsnormal, integrerad i apparathuset (uttagbar), inkl. Mahr-kalibreringscertifikat Givarskydd, bärväska med axelrem Förlängningskabel för drivenhet Bruksanvisning SEK Best-nr Produkt PS 10 Mätområde µm 350 Parametrar Ra, Rq, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx Mätspets µm 2 Kalibreringsfunktion dynamisk, Ra, Rz, Rsm Lagringsmöjlighet minst profiler, minst resultat, minst PDF-protokoll, expanderbar med microsd-kort upp till 32 GB (ökar lagringskapaciteten med en faktor 320) Datagränssnitt, (RS232), microsd-kortplats för SDHC-kort upp till 32 GB Batteri Uppladdningsbart litiumjonbatteri, 3,7 V, nominell kapacitet 11,6 Wh, minst mätningar Mätprincip Ett mätsnitt Givare Induktiv glidskogivare Mätkraft N ca 0,7 mn Best-nr Listpris SEK SEK 18710

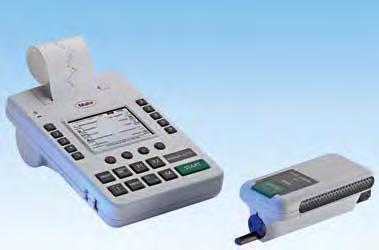

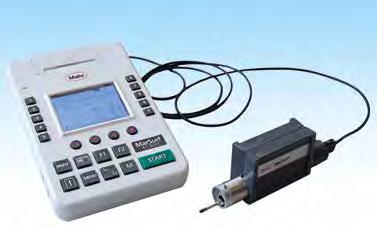

27 + 27 MARSURF M 300 SET Mobil ytjämnhetsmätare Perfekt för exakta mätningar i produktionen Automatisk funktion för profiligenkänning och motsvarande standardenlig inställning av filter och tillhörande avkänningssträckor Delmätsträckor och förkortat filter är valbara Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, resultatprotokoll Måttenheter (μm/μinch) och standarder (ISO/JIS/ASME/ MOTIF) valbara Leveransomfattning M 300 SET: Utvärderingsenhet M 300 Drivenhet RD 18 med integrerad normal Standardgivare PHT / 2 µm (standardenlig), Höjdinställning, givarskydd, 2 st -kabel, bärväska m.m. med Mahr kalibreringscertifikat M SEK Best-nr Produkt M 300 Mätområde µm 350 Parametrar Ra, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Mätspets µm 2 µm Kalibreringsfunktion dynamisk Lagringsmöjlighet integrerat minne för max resultat, max. 30 profiler Mått drivenhet (L x B x H) mm 130 x 70 x 50 Mått utvärderingsenhet (L x B x H) mm 190 x 140 x 75 Vikt drivenhet g ca 300 Vikt utvärderingsenhet kg ca 1 Mätprincip Ett mätsnitt Givare Induktiv glidskogivare Mätkraft N ca 0,7 mn Best-nr Listpris SEK SEK 34735

28 - 28 MARSURF M 300 C SET mobil ytjämnhetsmätare Perfekt för exakta mätningar i produktionen Automatisk funktion för profiligenkänning och motsvarande standardenlig inställning av filter och tillhörande avkänningssträckor Delmätsträckor och förkortat filter är valbara Utskrift av R-Profil (ISO/ASME/JIS), P-Profil (MOTIF), materialandelskurva, resultatprotokoll Måttenheter (μm/μinch) och standarder (ISO/JIS/ASME/ MOTIF) valbara Leveransomfattning M 300 C SET: Utvärderingsenhet M 300 resp. M 300 C Cylindrisk drivenhet RD 18 C Standardgivare PHT / 2 µm (standardenlig) Ytnormal PRN 10 med Mahr-kalibreringscertifikat Höjdinställning, givarskydd, 1 st. -kabel (för PC-anslutning), bärväska, m.m. M 300 C Observera: Separat drivenhet MarSurf RD 18 C2 för transversell mätning för M 300 C finns som extrautrustning! SEK Best-nr Produkt M 300 C Mätområde µm 350 Parametrar Ra, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Mätspets µm 2 µm Kalibreringsfunktion dynamisk Lagringsmöjlighet integrerat minne för max resultat, max. 30 profiler Mått drivenhet (L x B x H) mm 139 x 26 Mått utvärderingsenhet (L x B x H) mm 190 x 140 x 75 Vikt drivenhet g ca 300 Vikt utvärderingsenhet kg ca 1 Mätprincip Ett mätsnitt Givare Induktiv glidskogivare Mätkraft N ca 0,7 mn Best-nr Listpris SEK SEK 34735

29 + 29 DEN ANDRA DIMENSIONEN I MÄTTEKNIKEN Med optiska mätdon i produktlinjen MarVision erbjuder Mahr en snabb och tillförlitlig lösning för flertalet mätuppgifter i 2D. Oavsett om det gäller precisionsresultat i tillverkningsindustri och medicinteknik eller elektronikkomponenter i miniatyrformat denhöga noggrannheten hos mätdonen såväl som de kraftfulla manöver- och utvärderingsenheterna gör att dina höga anspråk kan uppfyllas. MARVISION SM 150 / SM 160 Stereo-zoom-mikroskop Inspektion av detaljer vid tillverkning och kvalitetskontroll 7250 SEK Best-nr Högklassig optik för ljusstarka, skarpa, tredimensionella bilder Ställbar förstoring med zoom-objektiv Fokusering med ergonomisk handratt, monterad på båda sidor för vänster- och högerhänta Prismahuvud 45, vridbart 360 med inställbart pupillavstånd (54 76 mm) dioptrikompensation Integrerad belysning ovan- och underifrån, steglöst justerbar Belysning 12 V / 15 W, ovan- och underifrån, justerbar (endast SM 150) Produkt Förstoring Siktfält - diameter Siktvinkel Optisk tub Arbetsavstånd Maximal objekthöjd Best-nr Listpris SEK SEK SM 150 steglös mm 45 Binokulär 105 mm 75 mm SM ggr MARVISION SM 151 Stereo-zoom-mikroskop inklusive CamSet Kraftfullt stereomikroskop för dokumentation med fantastisk optik SEK Best-nr Högklassig optik för ljusstarka, skarpa, tredimensionella bilder Ställbar förstoring med zoom-objektiv Fokusering med ergonomisk handratt, monterad på båda sidor för vänster- och högerhänta Prismahuvud 45, vridbart 360 med inställbart pupillavstånd (54 76 mm), dioptrikompensation Integrerad belysning ovan- och underifrån, steglöst justerbar Belysning 12 V / 15 W, ovan- och underifrån, justerbar Produkt Förstoring Siktfält - diameter Siktvinkel Optisk tub Arbetsavstånd Maximal objekthöjd Best-nr Listpris SEK SEK SM 151 steglös 7 45 ggr 28 5 mm 45 Trinokulär 105 mm 75 mm

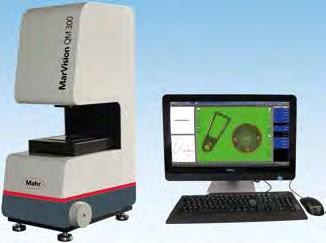

30 - 30 MARVISION QM 300 Video-verkstads-mätmikroskop inklusive M3-programvara med pekskärmsdator Direkt jämförelse med CAD-konturer SEK Best-nr Telecentriskt fastobjektiv Integrerad -färgkamera LED-ringbelysning: dimbar LED-belysning underifrån: dimbar Mätbord med höjdjustering Automatisk igenkänning av komponenter Automatisk mätning av alla karakteristika hos en del inom bildfältet Problemfri styrsekvens genom grafisk målstyrning Automatisk kantigenkänning även på kontrastsvaga delar Användarhandledning på flera språk Exempel på typiska arbetsstycken: M3-programvara med pekskärmsdator Manöver- och displayenhet M3-programvara med pekskärmsdator 23" pekskärm med tangentbord och mus Windows 8-baserad, vilket möjliggör vidare installation av programvara Styrs med Multi-Touch på bildskärmen eller med mus och tangentbord Stor videoskärm Bör/är-utvärdering med toleransangivelser Utskrift av protokoll med företagslogotyp Grafisk presentation med måttsättning Statistik (minimum, maximum, spännvidd, standardavvikelse, 6-sigma osv.) Jämförelse av mätningen med CAD-ritning via DXF-funktion Stansade delar Kuggprofiler Tätningsringar av gummi Produkt QM 300 Mätområde X/Y mm 32 x 24* Förflyttningsväg Z mm 30 Mätsystem E 2 XY i µm µm 4,0+L/50 (L i mm) Kamerasystem 5 megapixel 3 Belysning: Uppifrån LED-ringbelysning Belysning: Underifrån LED telecentriskt Mått H x B x D mm 618 x 196 x 325 Best-nr Listpris SEK SEK * Ytterligare storlekar (57 x 42 mm, 96 x 72 mm) klan fås på begäran. För tillbehör till mikroskop se huvudkatalogen, kapitel 18 - MarVision

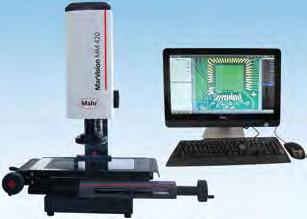

31 + 31 MARVISION MM 420 / MM 420 CNC Verkstads-mätmikroskop med bildbearbetning Enkla men kraftfulla mätfunktioner MM 420 Användningsområde: SEK Best-nr M3-programvara med pekskärmsdator Mätning respektive bestämning av geometriska element (punkt, linje, cirkel, avstånd, skärningspunkt etc.) via automatisk kantigenkänning t.ex. på stansade och bockade delar, plastdelar såväl som elektronikkort. Integrerad färgkamera Zoomobjektiv, motordrivet som tillval LED-ringbelysning: En ring och fyra segment individuellt omställnings- och dimbara LED-belysning underifrån: dimbar Massiv bas av hårdgranit Stabilt stålkorsbord, precisionslagrat Snabb- och finjustering av axlarna Enastående noggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem Laserpekare för positionsbestämning Manöver- och displayenhet M3-programvara med pekskärmsdator 23" pekskärm med tangentbord och mus Windows 8-baserad, vilket möjliggör vidare installation av programvara Styrs med Multi-Touch på bildskärmen eller med mus och tangentbord Stor videoskärm Bör/är-utvärdering med toleransangivelser Utskrift av protokoll med företagslogotyp Grafisk presentation med måttsättning Automatisk kantigenkänning även på kontrastsvaga delar Statistik (minimum, maximum, spännvidd, standardavvikelse, 6-sigma osv.) Sammanfogning (stitching) av flera separata bilder till en stor bild (rektangelstitching, fri stitching). Produkt MM 420 MM 420 MM 420 CNC Objektiv Fast Zoom Motordriven zoom Förstoring mm valbart 40x, 60x, 100x 0,7x - 4,5x 6,5:1 Mätområde X/Y mm 200 / 100 Förflyttningsväg Z mm 150 / (350 när förlängningsoptionen valts) Bordsstorlek mm 370 x 210 Maximal bordsbelastning kg 20 Mätsystem inbyggd inkrementell skala Mätsystem - upplösning µm 0,001 Mätsystem - E1 X/Y i µm 1,9 + (L/100) Mätsystem - E2 X/Y i µm 2,9 + (L/100) Arbetsavstånd ca mm från 65 till 85 (beroende på tillval) Maximal objekthöjd mm från 80 till över 280 (beroende på tillval) Belysning LED-belysning ovan- och underifrån, justerbar Mått H x B x D mm 700 x 480 x x 650 x x 650 x 550 Best-nr Listpris SEK SEK För tillbehör till mikroskop se huvudkatalogen, kapitel 18 - MarVision
