Mahrlights. endast SEK 890,-- MarCal. Digitalt Skjutmått 16 ER med REFERENCE-System. Inkl. original schweitzisk armékniv

Transkript

1 - + Mahrlights er exkl. moms och gäller till MarCal. Digitalt Skjutmått 16 ER med REFERENCE-System Inkl. original schweitzisk armékniv endast SEK 890,--

2 - 2 MarCal. Digitalt skjutmått 16 ER med Reference Systemet DIN ,-- Best.nr * Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF Omedelbar mätning med Reference systemet Batteriets livslängd upp till 3 år Kontrastrik LCD med 11 mm höga siffror Slider av härdat och läppat rostfritt stål + 890,-- Best.nr * Mätområde Upplösning Djupsticka Best.nr. mm (inch) mm / inch SEK 16 ER 150 (6 ) 0,01 / * 890,-- 16 ER 150 (6 ) 0,01 / * 890,-- * Med varje beställning medföljer original schweitzisk armékniv 1440,-- RS232C Digimatic Best.nr RS232C Digimatic 1830,-- Best.nr Mätområde Upplösning Djupsticka Datautgång Best.nr. mm (inch) mm / inch RS232C Digimatic SEK 16 ER 200 (8 ) 0,01 / ,-- 16 ER 300 (12 ) 0,01 / ,--

3 + 3 MarCal. Digitalt skjutmått 16 EWRi med integrerad trådlös förbindelse, Skyddsklass IP67 MarConnet integrerad trådlös förbindelse trådlös dataöverföring till priset för en datakabel integrated wireless Med integrerad trådlöshet, har man ett nytt integrerat system för trådlös dataöverföring från Mahr till priset av en kabel. Dataöverföring med digitalt skjutmått är nu ännu enklare: skicka data utan att vara begränsad av kablar direkt in till Microsoft Office Excel eller via tangentbord till något annat Windows program eller via virtuellt interface in i Din PC. Dataöverföring i integrerat trådlöst system sker säkert då överföringen följs av meddelande på instrumentets display som meddelar att data har överförts korrekt samt information om att man befinner sig inom sändningsavstånd till i-stick. integrerad trådlös överföring trådlös kommunikation till priset av en datakabel 1625,-- Best.nr integrated wireless IP ,-- Best.nr Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF, Hold, DATA Integrerat trådlöst interface Omedelbar mätning med Reference systemet Batteriets livslängd upp till 3 år (0.5 år när trådlösa sändaren är aktiverad) Kontrastrik LCD med 11 mm höga siffror Slider av härdat och läppat rostfritt stål NYHET: MarCom 5.0 Mjukvara Proffessional inkluderar en virtuell Interface-box för enkel anslutning till en SPC mjukvara, se sid. 18. Mätområde Upplösning Djupsticka Best.nr. mm (inch) mm / inch SEK 16 EWRi 150 (6 ) 0,01 / ,-- 16 EWRi 150 (6 ) 0,01 / ,-- Best.nr. SEK i.stick trådlös mottagare inkl. MarCom Standard mjukvara ,-- Inkl. MarCom Standard-Professional 5.0 mjukvara (se sidan 18) kan upp till 8 stycken instrument med integrerad trådlös förbindelse anslutas.

4 - 4 MarCal. Digitalt skjutmått 16 EWRi Start-set inkluderar i-stick och MarCom mjukvara integrated wireless IP ,-- Best.nr i-stick trådlös mottagare Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF, Hold, DATA Integrerat trådlöst interface Omedelbar mätning med Reference systemet Batteriets livslängd upp till 3 år (0.5 år när trådlösa sändaren är aktiverad) Kontrastrik LCD med 11 mm höga siffror Slider av härdat och läppat rostfritt stål inkl. i-stick trådlös mottagare med. MarCom Standard mjukvara 5.0 NYHET: MarCom 5.0 Mjukvara Proffessional inkluderar en virtuell Interface-box för enkel anslutning till en SPC mjukvara, se sid. 18. Mätområde Upplösning Djupsticka Best.nr. mm (inch) mm / inch SEK 16 EWRi Start set* 150 (6 ) 0,01 / ,-- 16 EWRi Start set* 150 (6 ) 0,01 / ,-- * 16 EWRi Start set + i-stick + MarCom Std 5.0 MarCal. Digitalt skjutmått 16 EWR med Reference Systemet, Skyddsklass IP67 IP67 DIN ,-- Best.nr * * Digitalt skjutmått 150 mm: så länge lagret räcker! Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF Omedelbar mätning med Reference systemet Utmärkt skydd mot damm, kyl- och smörjmedel skyddsklass IP67 data utgång, välmellan alternativen:, OPTO RS232C eller Digimatic Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Slider av härdat och läppat rostfritt stål Mätområde Upplösning Djupsticka Datautgång Best.nr. mm (inch) mm / inch RS232C Digimatic SEK 16 EWR 150 (6 ) 0,01 / * 1090,-- 16 EWR 150 (6 ) 0,01 / * 1090,-- 16 EWR 200 (8 ) 0,01 / ,-- 16 EWR 300 (12 ) 0,01 / ,-- * Slutförsäljning: så länge lagret räcker!

5 + 5 MarCal. Digitalt skjutmått 18 EWR med Reference Systemet, Skyddsklass IP65 IP65 RS232C Digimatic Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/tum, Reference-Lock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), Auto-ON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP65 datautgång, välmellan:, OPTO RS232C eller Digimatic Batteriets livslängd upp till 3 år Hög kontrast med flytande kristaller och 8,5 mm höga siffror Rundade skänklar för invändig mätning. 3225,-- Best.nr Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / , ,-- Best.nr Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,--

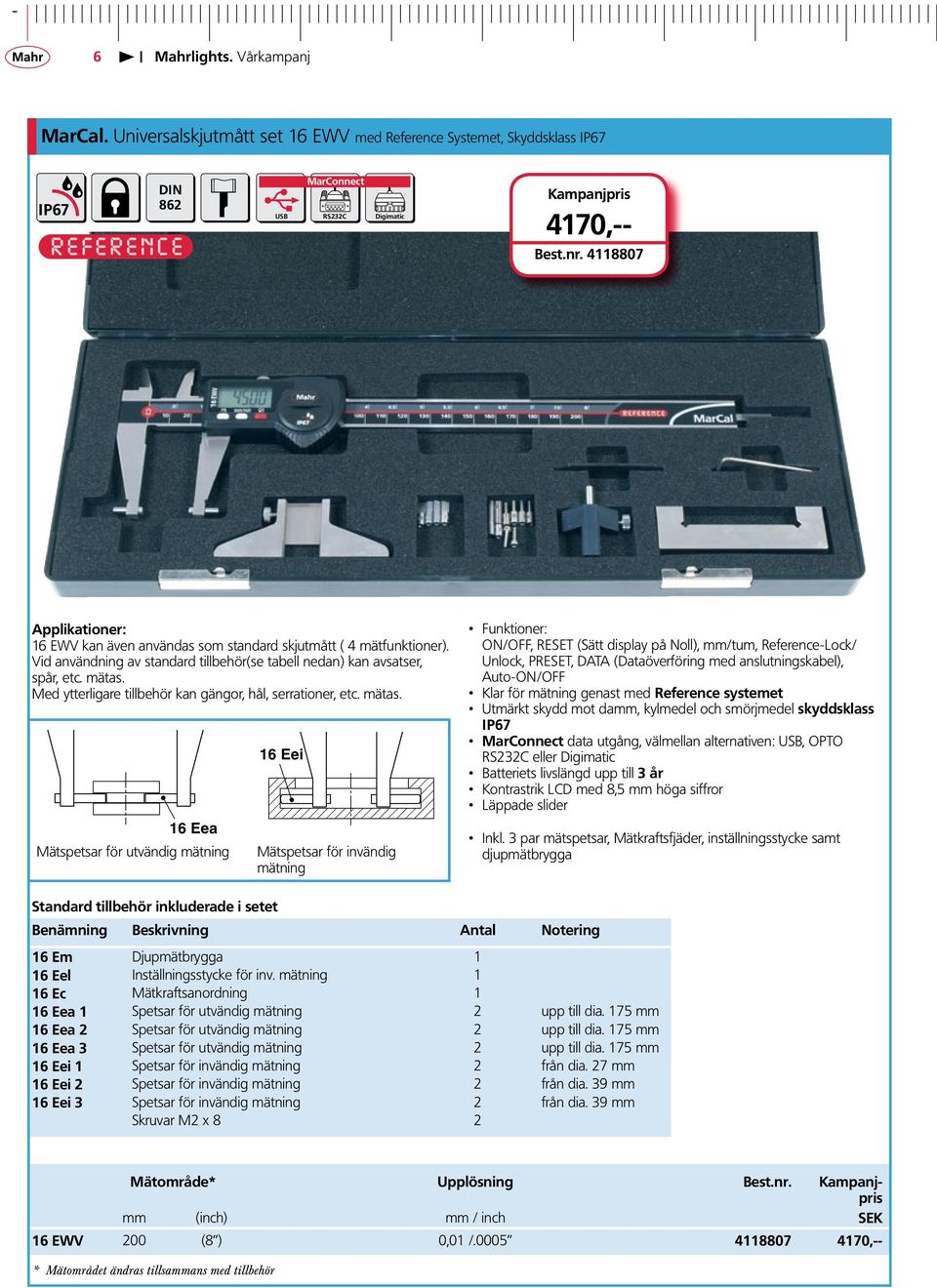

6 - 6 MarCal. Universalskjutmått set 16 EWV med Reference Systemet, Skyddsklass IP67 IP67 DIN 862 RS232C Digimatic 4170,-- Best.nr Applikationer: 16 EWV kan även användas som standard skjutmått ( 4 mätfunktioner). Vid användning av standard tillbehör(se tabell nedan) kan avsatser, spår, etc. mätas. Med ytterligare tillbehör kan gängor, hål, serrationer, etc. mätas. 16 Eea Mätspetsar för utvändig mätning 16 Eei Mätspetsar för invändig mätning Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/tum, Reference-Lock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), Auto-ON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP67 data utgång, välmellan alternativen:, OPTO RS232C eller Digimatic Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Läppade slider Inkl. 3 par mätspetsar, Mätkraftsfjäder, inställningsstycke samt djupmätbrygga Standard tillbehör inkluderade i setet Benämning Beskrivning Antal Notering 16 Em Djupmätbrygga 1 16 Eel Inställningsstycke för inv. mätning 1 16 Ec Mätkraftsanordning 1 16 Eea 1 Spetsar för utvändig mätning 2 upp till dia. 175 mm 16 Eea 2 Spetsar för utvändig mätning 2 upp till dia. 175 mm 16 Eea 3 Spetsar för utvändig mätning 2 upp till dia. 175 mm 16 Eei 1 Spetsar för invändig mätning 2 från dia. 27 mm 16 Eei 2 Spetsar för invändig mätning 2 från dia. 39 mm 16 Eei 3 Spetsar för invändig mätning 2 från dia. 39 mm Skruvar M2 x 8 2 Mätområde* Upplösning Best.nr. mm (inch) mm / inch SEK 16 EWV 200 (8 ) 0,01 / ,-- * Mätområdet ändras tillsammans med tillbehör

7 + 7 Micromar. Mikrometer 40 A DIN ,-- Best.nr Hårdlackerad stålbygel Mätspindel och mätkolv av härdat stål, hårdmetallbestyckade Skalor och bygel är mattförkromade Värmeisolering Snabbdrivning med integrerad slirkoppling Låsanordning Mätområde Skaldelsvärde Spindelstigning Best.nr. mm mm mm SEK 40 A ,01 0, ,-- Micromar. Mikrometer med indikerande visning 40 F DIN ,-- Best.nr Kromad bygel med värmeisolering Maximal stabillitet Återgång i rörliga spindeln och hårdmetallbelagda mätytor klarar maximalt slitage Mätspindel av rostfritt stål, genomhärdad och låsbar Konstant mätkraft Mätområde Returrörelse Mätområde Best.nr. Planhet Parallellitet mm mm µm µm SEK 40 F , ,-- 40 F , ,--

8 - 8 Micromar. Digital Mikrometer 40 ER / Digital Mikrometer 40 EWR ABS IP ,-- Best.nr Funktioner: RESET (Nolla displayen för relativ-mätningar), ABS (byta från relativ-mätning till absolutmätning), mm/tum, PRESET (ange ett numeriskt värde Omedelbar mätning med Reference systemet Kontrastrik LCD med 8,5 mm höga siffror Mätytor hårdmetallbestyckade Mätytor är hårdmetallbelagda IP ,-- Best.nr Mätområde Upplösning Datautgång Skyddsklass IP Best.nr. mm mm / inch RS232C Digimatic SEK 40 ER ,001 / ,-- 40 EWR ,001 / ,-- 40 EWR ,001 / ,-- Micromar. Digital mikrometer i sats 40 EWR DIN ,-- Best.nr Levereras med: Förvaringsväska av plast med inställningsringar 25 mm, 50 mm och 75 mm Mätområde Upplösning Datautgång Best.nr. mm (inch) mm / inch RS232C Digimatic SEK 40 EWR ,001 / ,--

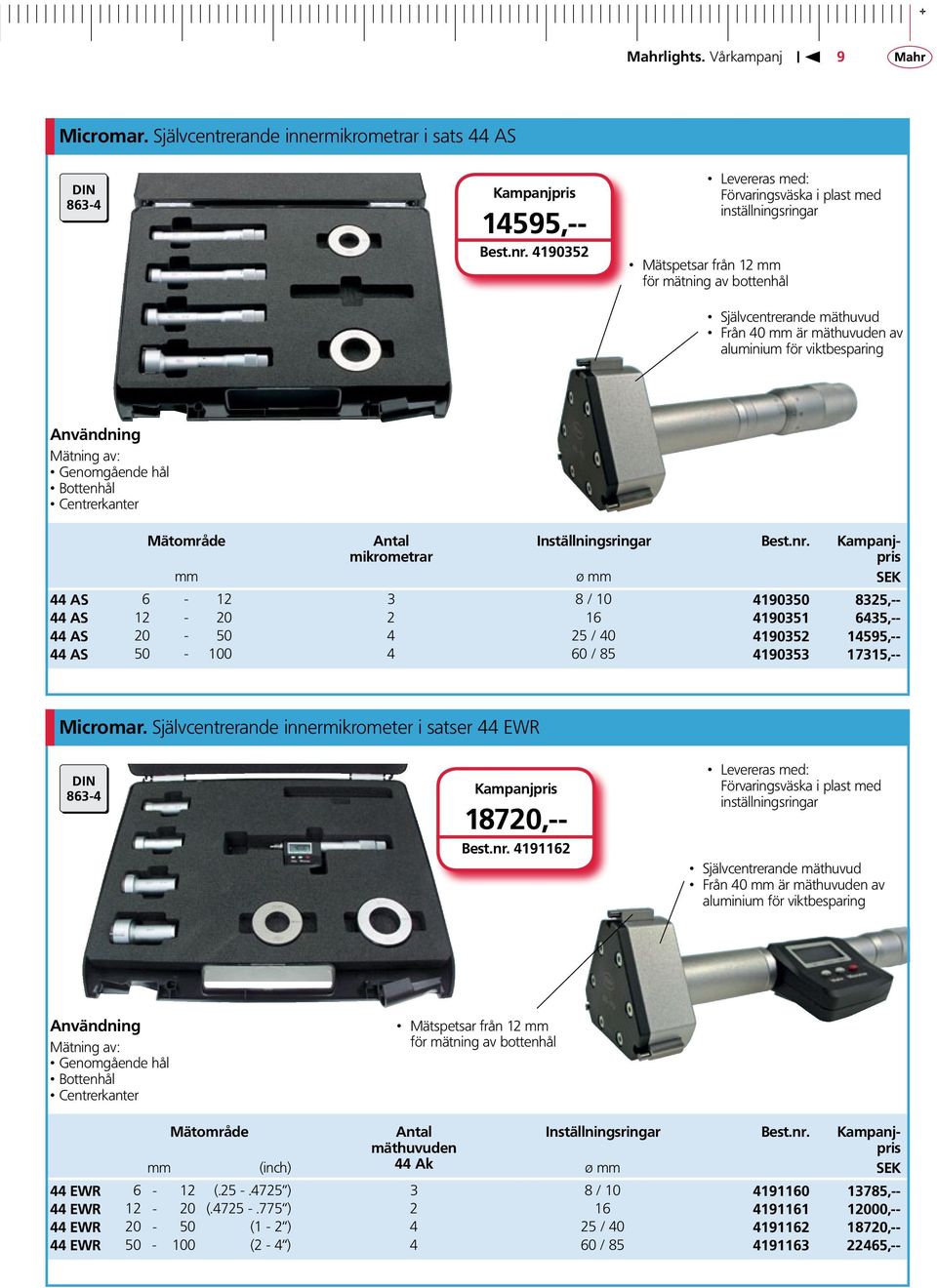

9 + 9 Micromar. Självcentrerande innermikrometrar i sats 44 AS DIN ,-- Best.nr Levereras med: Förvaringsväska i plast med inställningsringar Mätspetsar från 12 mm för mätning av bottenhål Självcentrerande mäthuvud Från 40 mm är mäthuvuden av aluminium för viktbesparing Användning Mätning av: Genomgående hål Bottenhål Centrerkanter Mätområde Antal Inställningsringar Best.nr. mikrometrar mm ø mm SEK 44 AS / ,-- 44 AS ,-- 44 AS / ,-- 44 AS / ,-- Micromar. Självcentrerande innermikrometer i satser 44 EWR DIN ,-- Best.nr Levereras med: Förvaringsväska i plast med inställningsringar Självcentrerande mäthuvud Från 40 mm är mäthuvuden av aluminium för viktbesparing Användning Mätning av: Genomgående hål Bottenhål Centrerkanter Mätspetsar från 12 mm för mätning av bottenhål Mätområde Antal mäthuvuden Inställningsringar Best.nr. mm (inch) 44 Ak ø mm SEK 44 EWR 6-12 ( ) 3 8 / ,-- 44 EWR ( ) ,-- 44 EWR (1-2 ) 4 25 / ,-- 44 EWR (2-4 ) 4 60 / ,--

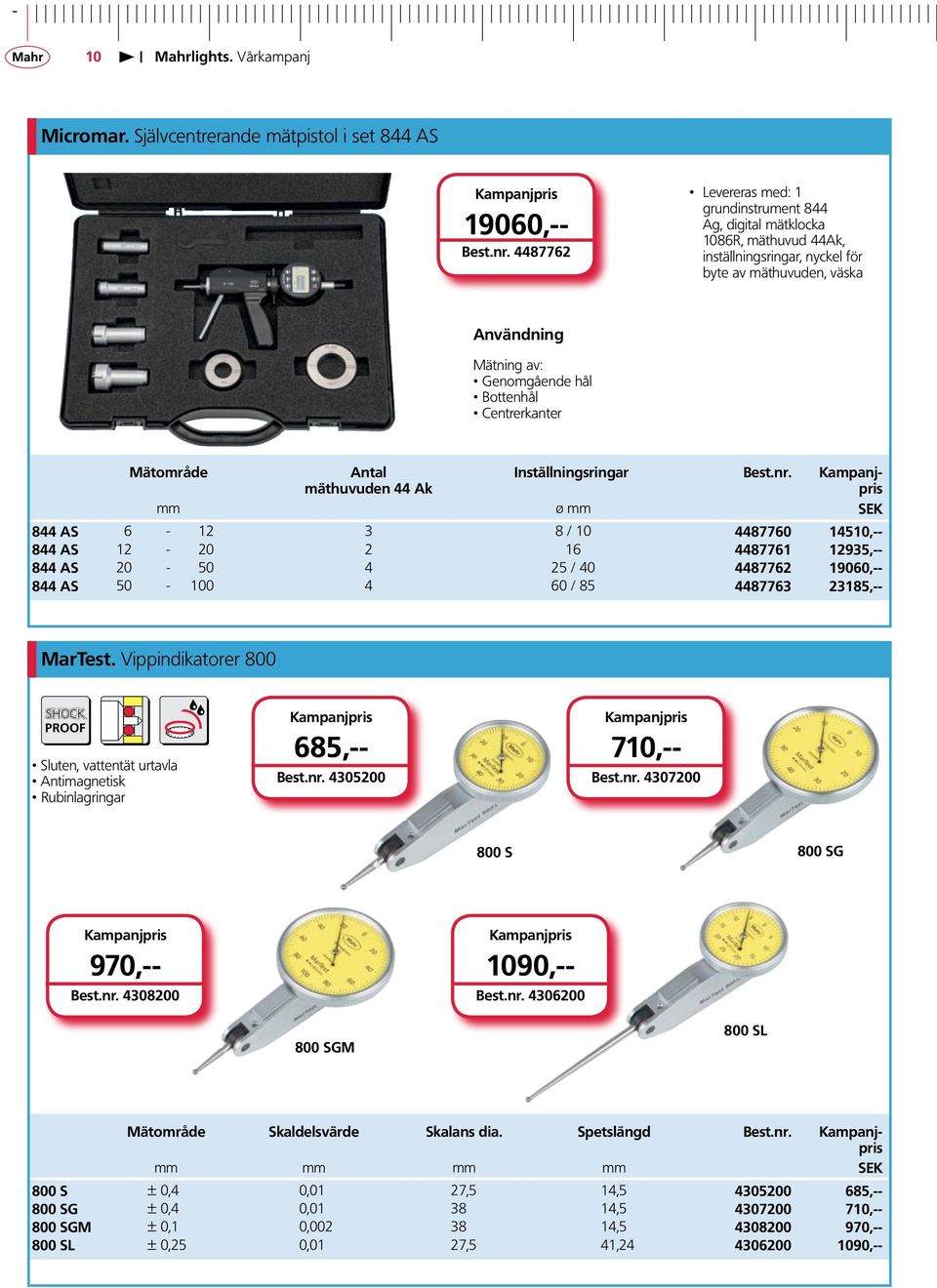

10 - 10 Micromar. Självcentrerande mätpistol i set 844 AS 19060,-- Best.nr Levereras med: 1 grundinstrument 844 Ag, digital mätklocka 1086R, mäthuvud 44Ak, inställningsringar, nyckel för byte av mäthuvuden, väska Användning Mätning av: Genomgående hål Bottenhål Centrerkanter Mätområde Antal Inställningsringar Best.nr. mäthuvuden 44 Ak mm ø mm SEK 844 AS / , AS , AS / , AS / ,-- MarTest. Vippindikatorer 800 SHOCK PROOF Sluten, vattentät urtavla Antimagnetisk Rubinlagringar 685,-- Best.nr ,-- Best.nr S 800 SG 970,-- Best.nr SGM 1090,-- Best.nr SL Mätområde Skaldelsvärde Skalans dia. Spetslängd Best.nr. mm mm mm mm SEK 800 S ± 0,4 0,01 27,5 14, , SG ± 0,4 0, , , SGM ± 0,1 0, , , SL ± 0,25 0,01 27,5 41, ,--

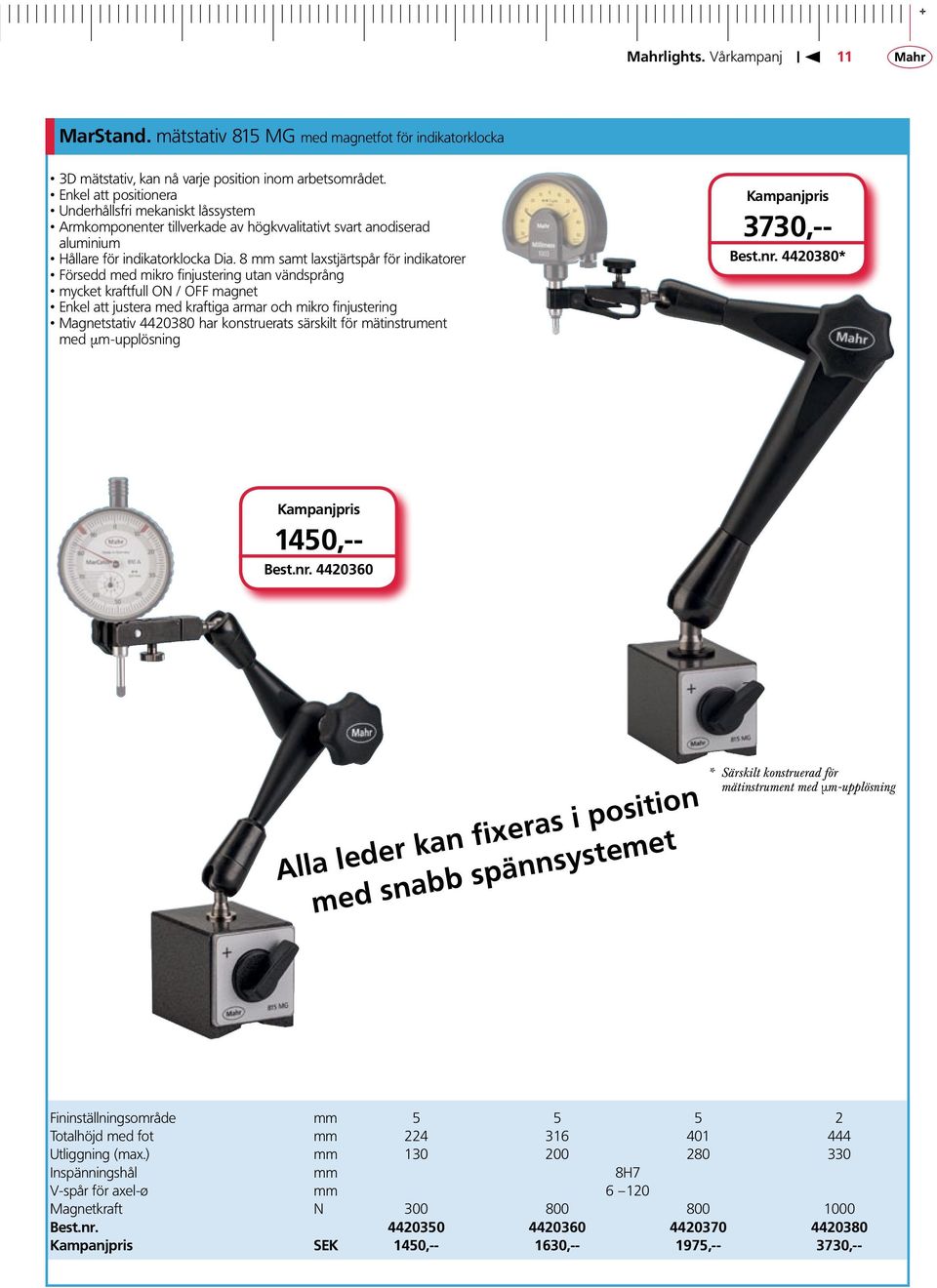

11 + 11 MarStand. mätstativ 815 MG med magnetfot för indikatorklocka 3D mätstativ, kan nå varje position inom arbetsområdet. Enkel att positionera Underhållsfri mekaniskt låssystem Armkomponenter tillverkade av högkvvalitativt svart anodiserad aluminium Hållare för indikatorklocka Dia. 8 mm samt laxstjärtspår för indikatorer Försedd med mikro finjustering utan vändsprång mycket kraftfull ON / OFF magnet Enkel att justera med kraftiga armar och mikro finjustering Magnetstativ har konstruerats särskilt för mätinstrument med µm-upplösning 3730,-- Best.nr * 1450,-- Best.nr Alla leder kan fixeras i position med snabb spännsystemet * Särskilt konstruerad för mätinstrument med µm-upplösning Fininställningsområde mm Totalhöjd med fot mm Utliggning (max.) mm Inspänningshål mm 8H7 V-spår för axel-ø mm Magnetkraft N Best.nr SEK 1450, , , ,--

12 - 12 MarCator. Precisionsmätklockor 810 A Precisionsskurna kugghjul och drev Inställbara toleransvisare Förkromat hus, urtavlans ring i metall Lifter protection cap with dust protection function Levereras i plastetui DIN ,-- Best.nr Visningsområde Skaldelsvärde Skalans dia. Best.nr. mm mm mm SEK 810 A 10 0, ,-- MarCator. Digital Mätklocka 1086 R Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), <0> (Tolerans GO / NO GO display mode), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet datautgång, välmellan:, OPTO RS232C eller Digimatic Hög contrast flytande kristaller Display med 11 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år ABS 0 TOL RS232C Digimatic 2325,-- Best.nr IP42 Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 1086 R 12,5 (.5 ) 0,01 / ,--

13 + 13 MarCator. Digital Indikatorklocka 1075 R IP52 RS232C Digimatic 1175,-- Best.nr Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), DATA (data överföring med datakabel) LOCK-Funktion: Individuella tangenter kan låsas, Auto-OFF (valbart) Klar för mätning genast med Reference systemet Hög contrast flytande kristaller Display med 12 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år) datautgång, välmellan:, OPTO RS232C eller Digimatic 2405,-- Best.nr R 12,5 mm 0,01 / R 12,5 mm 0,001 / Reference System nollställ endast en gång De nya digitala indikatorerna 1075 R är försedda med det innovative Reference-Systemet. Nollpositionen behöver endast sättas en gång: nät det är gjort lagras nollan för alla framtida mätningar Indikatorn är redo att mäta omedelbart när den slås på ON eller spindeln rör sig. Förinställning som på konventionella indikatorer är inte nödvändigt längre. Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 1075 R 12,5 (.5 ) 0,01 / , R 12,5 (.5 ) 0,005 / , R 12,5 (.5 ) 0,001 / ,--

14 - 14 MarCator. Digital Mätklocka 1086 R Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), <0> (Tolerans GO / NO GO display mode), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet datautgång, välmellan:, OPTO RS232C eller Digimatic Hög contrast flytande kristaller Display med 11 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år ABS 0 TOL 3340,-- Best.nr RS232C Digimatic IP ,-- Best.nr NYHET: Upplösning omställbar mellan 0,0005 till 0,01 mm Mätområde Upplösning omställbar Best.nr. mm (inch) mm (inch) SEK 1086 R 12,5 (.5 ) 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , R 25 (1 ) ( / /.0001 /.0002 /.0005 ) ,--

15 + 15 MarCator. Digital Mätklocka 1087 R Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), MAX/MIN minne, idealisk för sökning av vändpunkt, TIR (MAX/MIN) idealisk för kontroll av koncentricitet och planhe, ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), 0 (nollställ ananloga displayen), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet datautgång, välmellan:, OPTO RS232C eller Digimatic Hög contrast flytande kristaller Display med 8,5 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år Kombinerad digital och analog display ABS MAX MIN 0 TOL 3940,-- Best.nr RS232C Digimatic IP ,-- Best.nr NYHET: Upplösning omställbar mellan 0,0005 till 0,01 mm Mätområde Upplösning omställbar Best.nr. mm (inch) mm (inch) SEK 1087 R 12,5 (.5 ) 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , R 25 (1 ) ( / /.0001 /.0002 /.0005 ) ,--

16 - 16 MarCator. Digital Mätklocka 1086 Ri / 1087 Ri ABS IP42 0 TOL RS232C Digimatic MarCator 1086 Ri Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), <0> (Tolerans GO / NO GO display mode), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), 0 (nollställ ananloga displayen), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet datautgång, välmellan:, OPTO RS232C eller Digimatic eller integrerat trådlöst interface Hög contrast flytande kristaller Display med 11 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år) (0.5 år när trådlösa sändaren är aktiverad) MarCator 1087 Ri Funktioner är identiska med MarCator 1086 Ri med följande tillägg: MAX/MIN minne, idealisk för sökning av vändpunkt, TIR (MAX/MIN) idealisk för kontroll av koncentricitet och planhe Kombinerad digital och analog display Hög contrast flytande kristaller Display med 8,5 mm höga siffror integrated wireless 3160,-- Best.nr NYHET! 3585,-- Best.nr ,-- Best.nr MAX MIN Med inbyggd radiosändare NYHET: MarCom 5.0 Mjukvara Proffessional inkluderar en virtuell Interface-box för enkel anslutning till en SPC mjukvara, se sid. 18. Mätområde Upplösning omställbar Best.nr. mm (inch) mm (inch) SEK 1086 Ri 12,5 (.5 ) 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , Ri 25 (1 ) ( / / , Ri 12,5 (.5 ).0001 /.0002 /.0005 ) ,-- Best.nr. SEK i.stick trådlös mottagare inkl. MarCom Standard mjukvara ,-- Inkl. MarCom Standard-Professional 5.0 mjukvara (se sidan 18) kan upp till 8 stycken instrument med integrerad trådlös förbindelse anslutas.

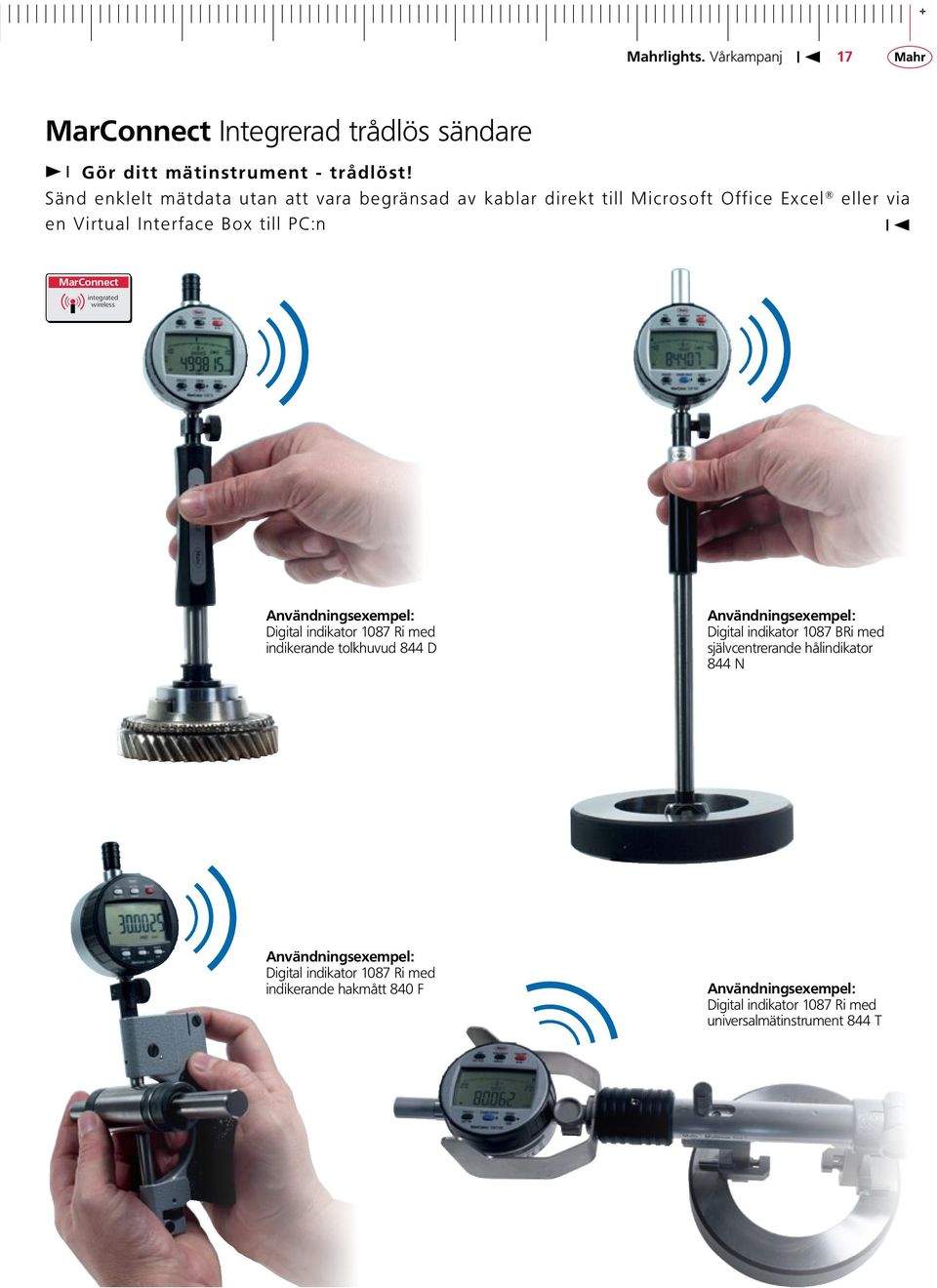

17 + 17 Integrerad trådlös sändare Gör ditt mätinstrument - trådlöst! Sänd enklelt mätdata utan att vara begränsad av kablar direkt till Microsoft Office Excel eller via en Virtual Interface Box till PC:n integrated wireless Användningsexempel: Digital indikator 1087 Ri med indikerande tolkhuvud 844 D Användningsexempel: Digital indikator 1087 BRi med självcentrerande hålindikator 844 N Användningsexempel: Digital indikator 1087 Ri med indikerande hakmått 840 F Användningsexempel: Digital indikator 1087 Ri med universalmätinstrument 844 T

18 Mahr. Produ MarCom Professional 5.0 Antingen man redan använder den utprovade och testade interface eller den nya trådlösa dataöverföringen, erbjuder MarCom en snabb och enkel överföring från mätstation till en PC. Mätinstrument Aktivera dataöverföring Universalmjukvara - MarCom Profession Trådlös överföring integrated wireless - På mätinstrumentet - Använda en fjärrkontroll Anslutningar på utrustningen: 4 x 8 Dataöverföring via kabel Dataöverföring Anslutningar på utrustningen: datakabel 128, i-stick 4 x 8 - Fotpedal Anslutningar på utrustningen: datakabel 128, i-stick 4 x 8 RS232C - Tangentbord - Timer funktion Anslutningar på utrustningen: datakabel 128, i-stick 4 x 8

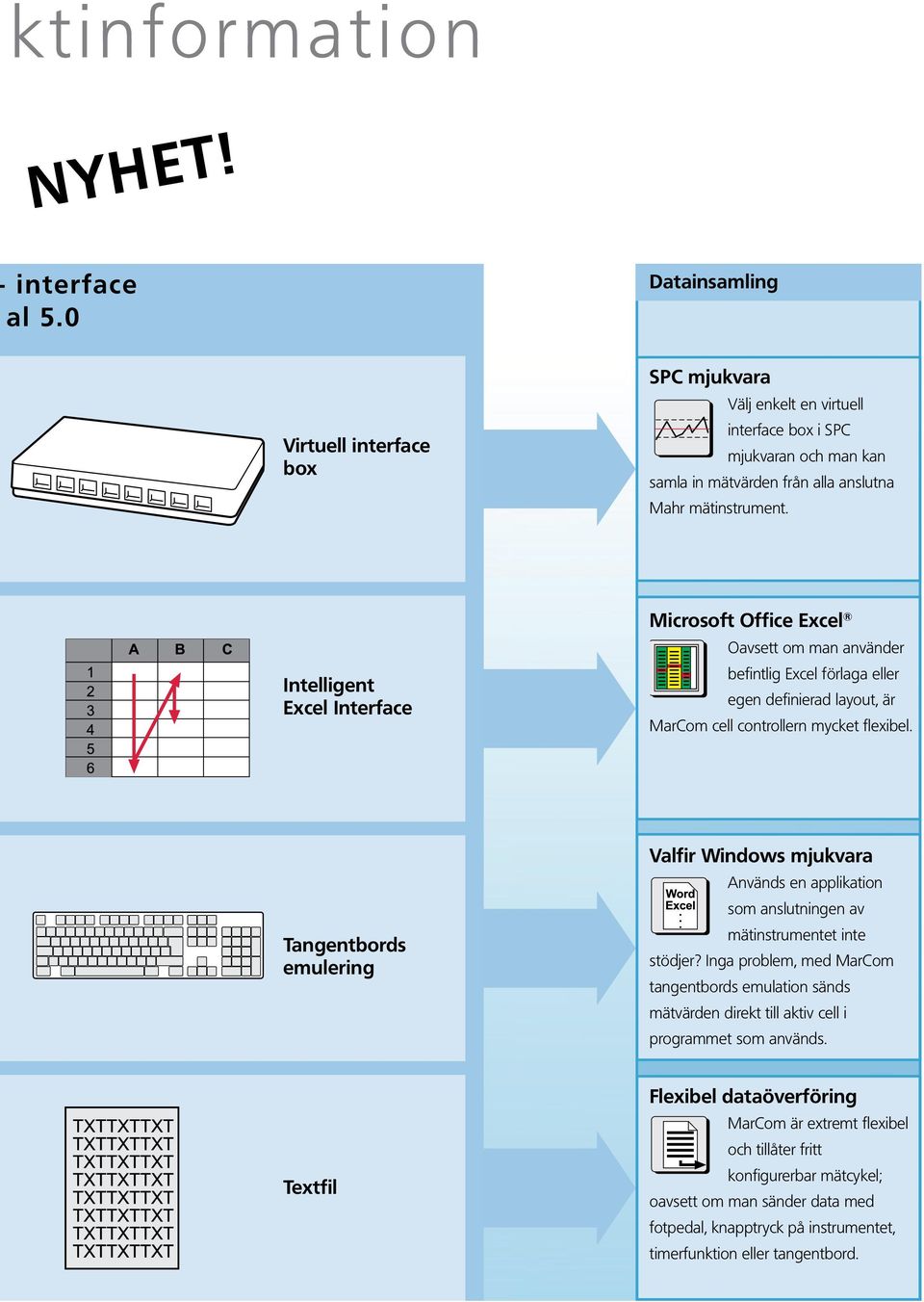

19 ktinformation NYHET! interface al 5.0 Datainsamling Virtuell interface box SPC mjukvara Välj enkelt en virtuell interface box i SPC mjukvaran och man kan samla in mätvärden från alla anslutna Mahr mätinstrument. Intelligent Excel Interface Microsoft Office Excel Oavsett om man använder befintlig Excel förlaga eller egen definierad layout, är MarCom cell controllern mycket flexibel. Tangentbords emulering Valfir Windows mjukvara Används en applikation som anslutningen av mätinstrumentet inte stödjer? Inga problem, med MarCom tangentbords emulation sänds mätvärden direkt till aktiv cell i programmet som används. Textfil Flexibel dataöverföring MarCom är extremt flexibel och tillåter fritt konfigurerbar mätcykel; oavsett om man sänder data med fotpedal, knapptryck på instrumentet, timerfunktion eller tangentbord.

20 - 20. Software-Interface MarCom Professional 5.0 RS232C integrated wireless NYHET! Direkt överföring av mätvärden till Microsoft Office Excel (från Version 97), till SPC-mjukvara genom att använda virtuell interface box (MUX50 format) (Professional), en textfil eller källkod Mätvärden från varje instrument kan sändas till olika kolumner, tabeller eller till flikar i Excel hub fungerar också som interface för mätinstrument God översikt över anslutna instrument med ikoner Fritt definierbara /konfigurerbara mätcykler Dataöverföring via Data-knapp på mätinstrumentet eller på datakabeln; via en PC, timer, tangentbord, fjärrkontroll eller fotpedal anslutet till port Språkval: Tyska, Engelska, Franska, Italienska, Holländska, Polska, Portugisiska, Ryska, Checkiska, Kinesiska System krav: Microsoft Windows 8, Microsoft Windows 7, interface från version 1.1, minimum 10 MB fledig hårddisk, Microsoft Office Excel från version 97 eller högre Inkluderar Drivrutiner, användarhandbok 2325,-- Best.nr MarCom Professional 5.0 Antal anslutna trådlösa mottagare i-stick 4 Antal möjliga mätinstrument med integrerad trådlös förbindelse 32 Antal anslutna trådlösa mottagare e-stick 1 Antal möjliga trådlösa sändare till e-stick 100 Antal anslutna trådlösa mottagare FM 1 Antal möjliga trådlösa sändarmoduler för trådlös mottagare FM 100 Antal anslutna mätinstrument eller fotpedaler som ska anslutas med port 128 Antal mätinstrument som ska anslutas till RS232C port 2 Antal virtuella interface boxar (8 ingångar) 4 Best.nr * SEK 2325,-- * Inkluderar drivrutiner Användningsexempel med integrated wireless 30 EWRi 1086 Ri 16 EWRi 1087 Ri i-stick

21 + 21. Trådlös mottagare i-stick för integrerat trådlöst system integrated wireless Trådlös mottagare i-stick inkluderar MarCom standard mjukvara ,-- Best.nr i-stick För mätinstrument Best.nr. MarCal 16 EWRi / 30 EWRi MarCator 1086 Ri / 1087 Ri / 1087 BRi SEK ,-- Best.nr. Sändare För mätinstrument Best.nr. SEK MC-R Fjärrkontroll för MarCom ,--. Trådlös mottagare e-stick NYHET! uppgradera till trådlöst Trådlös dataöverföring från mätinstrument till PC för följande sändare: 16 EWe, 2000 e, RS232 e, Includerar MarCom Standard mjukvara 5.0 och drivrutiner 770,-- Best.nr Trådlös mottagare Frekvensband MHz Sändavstånd Best.nr. SEK e-stick 2400 upp till 10 m ,-- 16 EWe för e-stick MarCal 16 ER, 16 EWR, 16 EWV, 30 EWR, 30 EWN Digimar 814 SR Micromar 40 EWR, 40 EWS, 40 EWV, 44 EWR, 46 EWR MarCator 1075 R, 1086 R, 1087 R, 1087 BR 2000 e för e-stick Digimar 816 CL MarCator 1088 / 1088W Millimess 2000, 2001, 2100, µmaxum II RS232 e för e-stick Millimar C1208, C1216, C1245, S1840 Digimar 817 CLM SEK , , , , ,-- Best.nr Best.nr

22 - 22 Digimar. Höjdmätare Digimar 816 CL Digimar 816 CL 350 / 600 mm: Det robusta och användarvänlig mätningar för produktionen. 1D PROG RS232C Enkel att använda alla funktioner kan nås via snabbtangenter 33950,-- Best.nr Display för användarmenyer och visning är bakgrundsbeyst Den motoriserade mätsliden minimerar påverkan från operatör 816 CL mm Mätområde mm Utökat mätområde mm Upplösning mm 0,01 / 0,001 Mätfel* µm (2,8+L/300), L in mm 1D 1-D Motoriserad mätsläde Håldiameter Max-Min PROG Mätprogram C Temperaturkompensering RS232C Luftlager, 3-punkts luftkudde Data interface Opto RS232 / Best.nr SEK 33950, ,-- * vid 20 C tillsammans med mätbord enligt DIN 876/0 och en standard mätspets K6/51

23 + 23 a Höjdmätinstrumentet, den perfekta utrustningen för noggranna Mätprogram för seriemätningar av detaljer PROG Dynamiska mätfunktioner Max-Min 38455,-- Best.nr Max-Min En mätning för MAX, MIN, MAX-MIN. Max-Min Parallell avvikelse Max-Min Rundhetsavvikelse Temperatur kompensering för precisa resultat även utanför mätrum 20 C Display Enkelt att använda alla mätfunktioner med funktionstangenterna 816 CL mm

24 - 24 Digimar. Höjdmät - och ritsinstrument 814 SR 1D RS232C Digimatic 5080,-- Best.nr ,-- Best.nr Extremt stabil och robust pelare, med en kraftigare knutsektion för exakt ritsning och mätuppgifter Funktioner: RESET (nollställning av display för relativ-mätningar), ABS (byte från relativ- till absolutmätning), mm/tum, Reference-låsning/upplåsning, PRESET (ange ett numeriskt värde), DATA (Dataöverföring med anslutningskabel), Auto- ON/OFF Omedelbar mätning med Reference systemet data utgång, välmellan alternativen:, OPTO RS232C eller Digimatic Kontrastrik LCD med 12 mm höga siffror Batteriets livslängd upp till 3 år Härdade och läppade kontaktytor ger både lätt och jämn höjdförflyttning Låsspak för snabblåsning av sliden Handratt för positionering och mätning robust och kraftig fot, enkel att hantera Mätområde Upplösning Best.nr. mm (inch) mm/inch SEK 814 SR 350 (14 ) 0,01 / , SR 600 (24 ) 0,01 / ,--

25 + 25 MarSurf. Mobil utrustning för ytstruktur MarSurf PS1 med PS1 explorer mjukvara RS232C Digimatic 18215,-- Best.nr Setet består av: Drivenhet med rörelse upp till 17,5 mm Glidskogivare med mätområde 350µm, 2µm /90 diamantspets, mätkraft 0,7mN Tillbehör för höjdjustering, -kabel, väska, laddare (nätadapter) och mycket mer. Flerspråkig PS1-Explorer PC-mjukvara för utskrift samt spara profiler i PC Särskilda funktioner Ytjämnhetsnormal integrerad i apparathuset Automatiskt val av Cutoff (patenterat) så att även icke-specialister säkrar korrekta mätningar Dynamisk kalibreringsfunktion med automatisk korrekturvärde Beräkning av 31 parametrar Stor display Individuell eller kort mätsträcka kan väljas Faskorrekt profilfilter (gaussisk filtrering) enl. DIN ISO 11562, specialfilter enligt DIN ISO , ls-filter enligt DIN EN ISO 3274 (kan väljas bort) Val av tum/mm 15 språk valbara interface utan särskild drivrutin (som minnessticka) Internt minne upp till 15 profiler eler resultat kan sparas Ytterliggare tillbehör som mjukvara, givare, adapter för tväravkänning, mätning av ändytor, mätstativ mm finns att tillgå. Best.nr. SEK PS 1 med explorer mjukvara ,-- På plats mätning av ytstruktur mätning under produktionsprocess Universell användning i maskiner eller ankomstkontroll

26 - 26 MarSurf. Mobil ytstrukturmätare M 300 Set 33500,-- Best.nr Setet består av: Utvärderingsenhet M 300 Drivenhet RD18 med integrerad ytnormal Standardgivare PHT6-350, 2µm (enligt standard) Tillbehör för höjdjustering, givarskydd, 2 x kablar, väska mm. RD 18 Särskilda funktioner Trådlös överföring med Bluetooth Automatiskt val av filter och avkänningssträcka enligt standard Integrerad termoskrivare med hög utskriftskvalitet Dataöverföring av resultat och profiler via -interface till PC Dynamisk kalibreringsfunktion Utvärdering av alla vanliga ytjämnhetsparametrar enligt ISO /JIS samt parameter listor (t.ex. materialandel) Integrerat minne för resultat och mätningar Tolerans visas i display och på mätprotokoll Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, mätprotokoll 15 språk Enheter (µm/tum) och standarder (ISO/JIS/ASME/MOTIF) kan väljas Antal delmätsträckor valbara från 1 till 5 Låsning och/eller lösenordsskydd för inställningar Nätadapter Utskrift av datum och / eller tid för mätningen Best.nr. SEK M 300 Set ,-- Skanna QR-koden och se filmen om den mobila ytjämnhetsmätaren MarSurf M 300 på YouTubekanalen från Mahr.

27 + 27 MarSurf. Mobil ytstrukturmätare M 300 C Set 30925,-- Best.nr Upp-och-ned mätning RD 18 C + handprisma (avtagbart) M 300 C Mätning på ändyta Setet består av: Utvärderingsenhet M 300C Drivenhet RD18C Standardgivare PHT6-350, 2µm (enligt standard) Ytnormal PRN10 med Mahr kalibreringsbevis Tillbehör för höjdjustering, givarskydd, 1 styck kablel för anslutning till PC, väska mm. Särskilda funktioner Automatiskt val av filter och avkänningssträcka enligt standard Integrerad termoskrivare med hög utskriftskvalitet Dataöverföring av resultat och profiler via -interface till PC Dynamisk kalibreringsfunktion Utvärdering av alla vanliga ytjämnhetsparametrar enligt ISO /JIS samt parameter listor (t.ex. materialandel) Integrerat minne för resultat och mätningar Tolerans visas i display och på mätprotokoll Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, mätprotokoll 15 språk Enheter (µm/tum) och standarder (ISO/JIS/ASME/MOTIF) kan väljas Antal delmätsträckor valbara från 1 till 5 Låsning och/eller lösenordsskydd för inställningar Nätadapter Utskrift av datum och / eller tid för mätningen Best.nr. SEK M 300 C Set ,-- Anmärkning: extra separat drivenhet MarSurf RD18C2 för tväravkänning till M 300C finns som tillbehör.

28 - 28 MarVision. Stereo-Zoom Mikroskop SM 150 / SM 151 / SM ,-- Best.nr Högkvalitativ optik för bra ljus, skarpt djup och skärpa i bilderna Steglöst val av förstoring med justerbar zoom lins Fokusering med ergonomisk handratt, kan monteras på valfri sida idealiskt för höger alternativt vänsterhänta operatörer Prismahuvudet kan vridas upp till 45 och roteras 360 med dioptrinjusteringen Integrerad och steglös reglerbar belysning (endast SM 150 / SM 151) Inklusive emballage 10575,-- Best.nr SM 150 MarVision. SM Kameraset 15105,-- Best.nr SM 160 Best.nr. SEK SM 151 med kameraset ,-- Tillbehör för mikroskop se katalogen Dimensional Metrology, kapitel 18 SM 150 SM 160 SM 151+CamSet* Förstoring varierbart 7x - 45x Blickfält mm 28-5 Kikarnas vinkel 45 Optisk kikare Binocular Binocular Trinocular Kameraanslutning Arbetsavstånd mm 105 Max. höjd på arbetssycke mm Belysning Påfallande ljus 12 V /15 W, Påfallande ljus 12 V /15 W, Belysning underifrån 12 V / 10 W, reglerbar Belysning underifrån 12 V / 10 W, reglerbar Fotens dimensioner mm 260 x x x 200 Best.nr SEK 7445, , ,-- * Inkluderar en digital kamera

29 + 29 MarVision. Video mätmikroskop för verkstadsbruk QM 300 med M3-mjukvara och pekskärm LED ringbelysning Högupplöst kamera plus LED under- och påfallande belysning ,-- Best.nr Användarvänlig mjukvara för mätning Visning av höjdjustering Stor uppläggningsyta QM 300 Höjdjustering M3-mjukvara med pekskärm Bildexempel (beror på datorleverantör) Video mätmikroskop för verkstadsbruk QM 300 Telecentrisk lins Integrerad färgkamera LED ringbelysning: dimmbar LED påfallande belysning Automatisk kantavkänning Automatisk mätning av alla element inom synbara fältet Fokuseringsdjup ca. 10 mm DXF funktion: jämför mätningen mot CAD ritning Mätning och utvärderingsfunktioner för punkter, linjer, cirklar, vinklar, distanser och skärningspunkter för raka linjer. Magisk function sparat mycket tid med sin automatiska igenkännning av geometriska former för datapunkter Enkelt att skapa mätprogram i Teach-in Enkel programsekvens med hjälp av grafisk guidning på monitorn Belysnings reglering Operatörsmenyer på flera språk skrivarport port Uppdateringar kan göras med sticka, framtida mjukvaruuppdateringar säkrade Omfattnng av M3-Software med Touchscreen-PC 23 Touchscreen med tangentbord och mus Baserad på Windows; ytterligare mjukvaror kan installeras Styrs via Multi-Touch på monitorn eller ca mus / tangentbord Stor bild på mätobjektet Protokollutskrift med företagslogotype Automatisk kantavkänning även på detaljer med låg kontrast * Fler storlekar (57 x 42 mm, 96 x 72 mm) erbjuds på förfrågan QM 300 Mätområde / bildfält mm 32 x 24* Höjdjustering mm 30 Mätfel E 2 4,0+L/50 (L in mm) Kamerasystem 5 Megapixel 3 Underbelysning LED ringbelysning Påfallande belysning LED telecentrisk Dimensioner QM 300, D x W x H mm 330 x 230 x 580 Best.nr SEK ,-- Tillbehör för mikroskop se katalogen Dimensional Metrology, kapitel 18 Stansade detaljer Kugg Gummitätningar

30 - 30 MarVision. Produktions mätmikroskop MM 320 med bildbehandling Manuellt 2-D mätmikroskop med Fest-, Zoom- oder motorischem Objektiv och automatisk kantavkänning för enkla och precisa mätningar av hål, vinklar och distanser; även för mätningar i produktionen. MarVision MM 320 från ,-- Stabil Z-pelare, arbetsområde 200 mm (Finns förlängning med 200 mm) Höjdjustering (fin / grov; på båda sidorna) för precis fokusering 4-kvadrander LEDringbelysning LEDunderbelysning M3-mjukvara med Touchscreen-PC Bildexempel Stabil granitbas tål upp till 20 kg belastning Snabbpositionering för långa sträckor MM 320 Finjustering för mer noggrann positionering Bild: MM320 med rastrerat Navitar Zoom-objektiv 0,7-4,5X förstoring) för säker förstoringsinställning Användningsområden Elektronikindustri (Kretskort, lödpunkter...) Medicinteknik (Ledproteser, medicinska verktyg) Plastteknik (styva och elastiska detaljer, t.ex. tätningar, membran, filter) Metallbearbetning (stans-, bockade- och svarvade detaljer, skärverktyg, vändskär...) Maskinelement (Kugg, ytegenskaper, grader på mängder av detaljer) Övriga användningsområden (folier, alla typer av smådetaljer)

31 + 31 Objektiv Fast Zoom motoriserad-zoom Förstoring välmellan 30x, 60x, 90x 0,7x - 4,5x 6,5:1 Mätområde X/Y mm 200 / 100 Rörelse Z mm 150 Bordets storkek mm 370 x 210 Bordsbelastning (max) kg 20 Mätsystem: Integrerad inkrementalskala - Upplösning mm 0,001 - MPE E 1 X / Y i µm (L i mm) 1,9 +(L/100) - MPE E 2 XY i µm (L i mm) 2,9 +(L/100) Arbetsavstånd mm 65 Max. objekthöjd mm 80 Belysning LED Påfallande och underbelysning reglerbar Mått H x B x T mm 700 x 650 x 550 Best.nr SEK , , ,-- Leveransvillkor: fritt lager exkl. packning/emballage Omfattnng av M3-Software med Touchscreen-PC 23 Touchscreen med tangentbord och mus Baserad på Windows; ytterligare mjukvaror kan installeras Styrs via Multi-Touch på monitorn eller ca mus / tangentbord Stor bild på mätobjektet Protokollutskrift med företagslogotype Automatisk kantavkänning även på detaljer med låg kontrast Grafisk presentation med mått Fler mätområden 100 x 100 mm 250 x 170 mm 400 x 250 mm (Incl. Z-axis extensions) Skapa och ladda DXF-filer Ange toleransband Skapa förlagor Godkänd- icke godkänd Optioner: Telecentriskt underbelysning (Best.nr ) Påfallande Koaxialbelysning (Best.nr ) Kalibriernormal mit Zertifikat (Best.nr ) Z-Axis kan utökas till 200 mm (Best.nr ) Mätskala för Z-Axis Stort utbud av tillbehör DXF file integration Utbildning Kalibrerings- och reparationstjänster Creation and downloading und DXF data Consigning tolerance limits Generate Overlays Summary of GO and NO GO Skanna QR-koden och se filmen om den mobila ytjämnhetsmätaren MarVision MM 320 på YouTube-kanalen från Mahr
