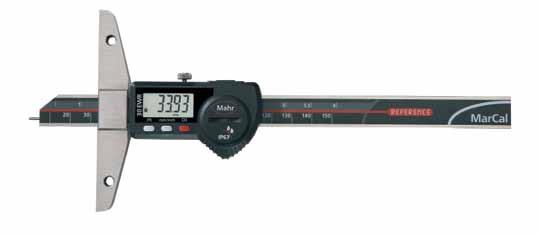

1 Mahrlights MarCal. Digitalt skutmått16 ER med REFERENCESystem Vårkampanj erna gäller t.o.m. 31 Maj 2013 Alla priser gäller exkl. moms i 3pack med 1 Maglite kostnadsfritt endast SEK 2130,

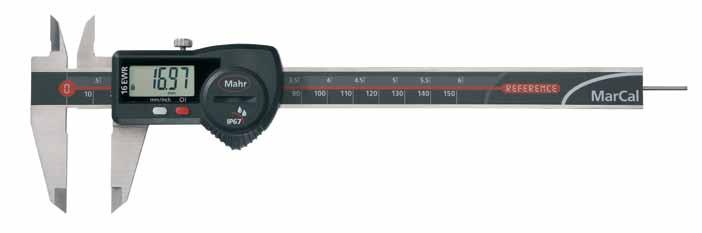

2 2 MarCal. Digitalt skjutmått 16 EWR med Reference Systemet, Skyddsklass IP67 MarCal Det innovativa ReferenceSystemet Nolla endast en gång Alla Mahr digitala skjutmått med logo är försedda med det innovativa ReferenceSystemet, med noll position som sätts en gång: efter noll positionering lagras nollpunkten för alla framtida mätningar. När skjutmåttet sätts på ON eller sliden förflyttas, behöver det inte nollas eftersom Skjutmåttet omedelbart är klart för mätning. Ett konventionellt skjutmått Påslag har blivit onödigt. sätt på ON Systemet Resultat av mätningen IP67 DIN 862 SEK 1035, Best.nr Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Referencelåsning/ upplåsning, AutoON/OFF Omedelbar mätning med Reference systemet Utmärkt skydd mot damm, kyl och smörjmedel skyddsklass IP67 data utgång, välj mellan alternativen:, OPTO eller Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Läppade slider Innovations utmärkelse för MarCal 16 EWR Med digitala skjutmåtten 16 EWR, har Mahr uppmärksammats för utmärkande förbättringar i innovationer och kvalitet. Mätområde Upplösning Djupsticka Datautgång Best.nr. mm (tum) mm / tum SEK 16 EWR 150 (6 ) 0,01 / , 16 EWR 150 (6 ) 0,01 / , 16 EWR 150 (6 ) 0,01 / , 16 EWR 150 (6 ) 0,01 / , 16 EWR 200 (8 ) 0,01 / , 16 EWR 300 (12 ) 0,01 / ,

3 3 MarCal. Digitalt skjutmått 16 ER med Reference Systemet DIN 862 SEK 755, Best.nr Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Referencelåsning/ upplåsning, AutoON/OFF Omedelbar mätning med Reference systemet data utgång, välj mellan alternativen:, OPTO eller Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Slid och löpare av härdat rostfritt stål Mätområde Upplösning Djupsticka Best.nr. mm (tum) mm / tum SEK 16 ER 150 (6 ) 0,01 / , 16 ER 150 (6 ) 0,01 / , 16 ER 200 (8 ) 0,01 / , 16 ER 300 (12 ) 0,01 / , 3Pack MarCal 16 ER 1 Maglite Torch SEK 2130, Best.nr Mätområde Upplösning Djupsticka Best.nr. mm (tum) mm / tum SEK 3pack 16 ER* 150 (6 ) 0,01 / , 3pack 16 ER* 150 (6 ) 0,01 / , * tillsammans med 1 Maglite Torch

4 4 MarCal. Digitalt skjutmått 18 EWR med Reference Systemet, Skyddsklass IP65 IP65 Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/tum, ReferenceLock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), AutoON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP65 datautgång, välj mellan:, OPTO eller Batteriets livslängd upp till 3 år Hög kontrast med flytande kristaller och 8,5 mm höga siffror Rundade skänklar för invändig mätning. SEK 2980, Best.nr Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 18 EWR 300 (12 ) 0,01 / , 18 EWR 500 (20 ) 0,01 / , SEK 3240, Best.nr Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 18 EWR 300 (12 ) 0,01 / , 18 EWR 500 (20 ) 0,01 / ,

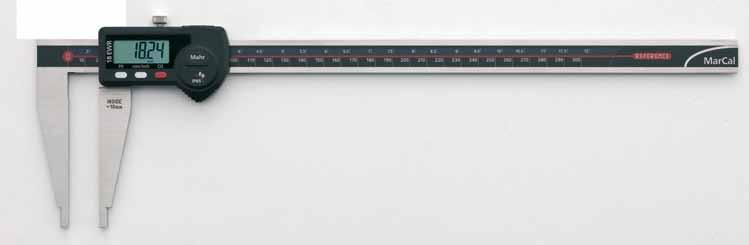

5 5 MarCal. Digitalt 30 EWR med Reference Systemet, Skyddsklass IP67 SEK 2830, IP67 Best.nr Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/tum, ReferenceLock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), AutoON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP67 datautgång, välj mellan:, OPTO eller Batteriets livslängd upp till 3 år Hög kontrast med flytande kristaller och 8,5 mm höga siffror Slider och anslag är tillverkade av härdat rostfritt stål Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 30 EWR 150 (6 ) 0,01 / , 30 EWR 300 (12 ) 0,01 / , MarCal. Digitalt 30 ER med Reference Systemet SEK 2310, Best.nr Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/tum, ReferenceLock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), AutoON/OFF Klar för mätning genast med Reference systemet datautgång, välj mellan:, OPTO eller Batteriets livslängd upp till 3 år Hög kontrast med flytande kristaller och 8,5 mm höga siffror Slider och anslag är tillverkade av härdat rostfritt stål Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 30 ER 150 (6 ) 0,01 / , 30 ER 300 (12 ) 0,01 / ,

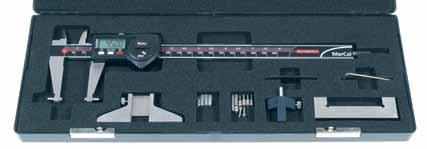

6 6 MarCal. Universalskjutmått set 16 EWV med Reference Systemet, Skyddsklass IP67 IP67 DIN 862 SEK 3740, Best.nr Eea Mätspetsar för utvändig mätning 16 Eei Mätspetsar för invändig mätning Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/inch, ReferenceLock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), AutoON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP67 data utgång, välj mellan alternativen:, OPTO eller Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Läppade slider Inkl. 3 par mätspetsar, Mätkraftsfjäder, inställningsstycke samt djupmätbrygga Mätområde* Upplösning Best.nr. mm (tum) mm / tum SEK 16 EWV 200 (8 ) 0,01 / , * Mätområdet ändras tillsammans med tillbehör MarCal. Skjutmått 16 FN / 16 GN med nonieskala SEK 185, Best.nr FN 0,05 mm / 1 / 128 SEK 235, Best.nr GN 0,02 mm Nonie och skala mattförkromade för bländfri avläsning Löpare och skala i rostfritt och härdat stål Fyra mätmöjligheter Låsskruv Mätområde Upplösning Error limit G Best.nr. Övre Undre mm (tum) tum mm mm SEK 16 FN 150 (6 ) 1/128 0,05 0, , 16 GN 150 0,02 0, ,

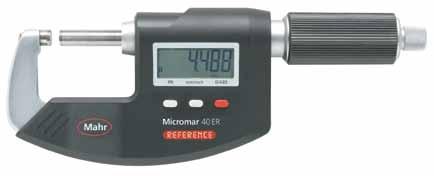

7 7 Micromar. Digital Mikrometer 40 ER SEK 1210, Best.nr IP40 ABS Funktioner: RESET (Nolla displayen för relativmätningar), ABS (byta från relativmätning till absolutmätning), mm/tum, PRESET (ange ett numeriskt värde Omedelbar mätning med Reference systemet Kontrastrik LCD med 8,5 mm höga siffror Mätytor hårdmetallbestyckade Mätytor är hårdmetallbelagda Mätområde Upplösning Best.nr. mm (tum) mm / tum SEK 40 ER ,001 / , Micromar. Mikrometer 40 A DIN 8631 SEK 350, Best.nr Hårdlackerad stålbygel Mätspindel och mätkolv av härdat stål, hårdmetallbestyckade Skalor och bygel är mattförkromade Värmeisolering Snabbdrivning med integrerad koppling Låsanordning Mätområde Skaldelsvärde Spindelstigning Best.nr. mm mm mm SEK 40 A ,01 0, ,

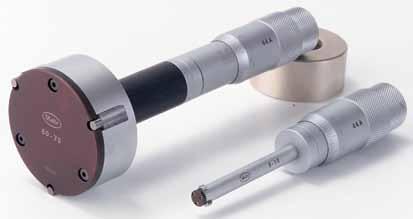

8 8 Micromar. Självcentrerande innermikrometrar 44 A Självcentrerande mäthuvud med tre i sidled utstickande mätbackar med 120 inbördes vinkel Mätbackar fr.o.m. 12,5 mm är hårdmetallbestyckade Mätbackar fr.o.m. 12,5 mm kan mäta ned till hålets botten Fr.o.m. mätområde 40 mm är mäthuvudet i aluminium, för att minska vikten Från SEK 2130, Best.nr Så länge lagret räcker! DIN 8634 Mätområde Skaldelsvärde Best.nr. 1) 44 A , , 44 A 12,5 16 0, , 44 A , , 44 A , , 44 A , , 44 A , , 44 A , , 44 A , , 44 A , , 44 A , , 44 A , , 44 A , , 44 A , , 44 A , , 1) Så länge lagret räcker mm SEK Micromar. Självcentrerande innermikrometrar i sats 44 AS DIN 8634 SEK 6180, Best.nr Levereras med: Etui och inställningsringar, inkl. spårbart provningsprotokoll Så länge lagret räcker! Mätområde Antal mikrometrar Inställningsringar Best.nr. 1) mm ø mm SEK 44 AS 12, / , 44 AS / , 1) Så länge lagret räcker

9 9 MarTest. Vippindikatorer 800 SHOCK PROOF Sluten, vattentät urtavla Antimagnetisk Rubinlagringar SEK 585, Best.nr SEK 645, Best.nr S 800 SG SEK 835, Best.nr SGM SEK 940, Best.nr SL Mätområde Avläsning Tavlans diam. Spetslängd Best.nr. mm mm mm mm SEK 800 S ± 0,4 0,01 27,5 14, , 800 SG ± 0,4 0, , , 800 SGM ± 0,1 0, , , 800 SL ± 0,25 0,01 27,5 41, , MarCator. Precisionsmätklockor 810 A Precisionsskurna kugghjul och drev Inställbara toleransvisare Förkromat hus, urtavlans ring i metall Levereras i plastetui DIN 878 SEK 300, Best.nr Visningsområde Skaldelsvärde Skalans dia. Best.nr. mm mm mm SEK 810 A 10 0, ,

10 10 MarCator. Digital Indikatorklocka 1075 R IP52 SEK 1045, Best.nr SEK 2180, Best.nr Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), DATA (data överföring med datakabel) LOCKFunktion: Individuella tangenter kan låsas AutoOFF (valbart) Klar för mätning genast med Reference systemet Batteriets livslängd upp till 3 år (ca arbetstimmar/år) Max mäthastighet 1.5 m/sec (60 /sec) datautgång, välj mellan:, OPTO eller Hög contrast flytande kristaller Display med 12 mm höga siffror Driftstemperatur 1040 C Skyddsklass IP52 enligt IEC Levereras med: Batteri, Bruksanvisning Reference System nollställ endast en gång De nya digitala indikatorerna 1075 R är försedda med det innovative ReferenceSystemet. Nollpositionen behöver endast sättas en gång: nät det är gjort lagras nollan för alla framtida mätningar Indikatorn är redo att mäta omedelbart när den slås på ON eller spindeln rör sig. Förinställning som på konventionella indikatorer är inte nödvändigt längre. Mätområde Upplösning Best.nr. mm (tum) mm/tum SEK 12,5 (.5 ) 0,01 / , 12,5 (.5 ) 0,005 / , 12,5 (.5 ) 0,001 / ,

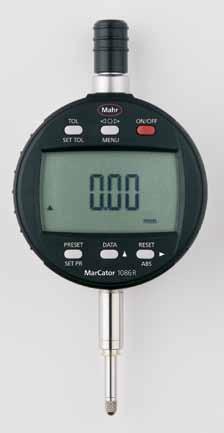

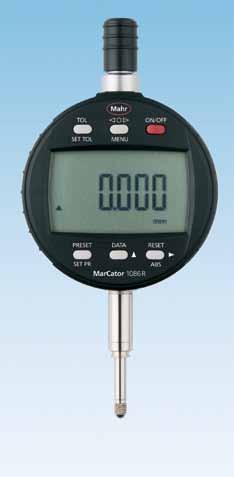

11 11 MarCator. Digitala Mätklocka 1086 R Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), <0> (Tolerans GO / NO GO display mode), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet Individuella tangenter kan Låsas låsfunkion Tavlan och displayen (ringen) Kan vridas 280 Hög contrast flytande kristaller Display med 11 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år) Max mäthastighet 1.5 m/sec (60 /sec) Skyddshatt på mätspindeln datautgång, välj mellan:, OPTO eller Driftstemperatur 1040 C Skyddsklass IP42 enligt IEC Levereras med: Batteri, Bruksanvisning SEK 2535, Best.nr ABS 0 TOL SEK 2065, Best.nr IP R 12,5 mm 0,01 / R 12,5 mm 0,001 / r eady Mätområde Upplösning Best.nr. mm (tum) mm/tum SEK 1086 R 12,5 (.5 ) 0,001/ , 1086 R 12,5 (.5 ) 0,01/ ,

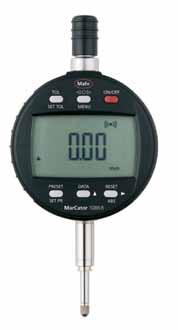

12 12 MarCator. Digital Indicators 1086 Ri ABS IP42 0 TOL SEK 3190, Best.nr wi integrated wireless Ny! Med inbyggd radiosändare Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), <0> (Tolerans GO / NO GO display mode), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet Individuella tangenter kan Låsas låsfunkion Tavlan och displayen (ringen) Kan vridas 280 Hög contrast flytande kristaller Display med 11 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år) Max mäthastighet 1.5 m/sec (60 /sec) Skyddshatt på mätspindeln datautgång, välj mellan:, OPTO, eller iwi Driftstemperatur 1040 C Skyddsklass IP42 enligt IEC Levereras med: Batteri, Bruksanvisning SEK 2740, Best.nr Mätområde Upplösning Best.nr. mm (tum) mm/tum 12,5 (.5 ) 0,001 / , 12,5 (.5 ) 0,01 / , Best.nr. Iwi mottagare inkl. MarCom Standard , Tillbehör för dataöverföring Se katalog kapitel 11

13 13 3pack Millimess Maglite Torch SHOCK PROOF DIN 8791 Stötskyddat indikatormätverk Precisionskulstyrningen av mätkolven ger hög mätnoggrannhet och litet vändsprång Låsbar fininställningsskruv Kontrastrik sifferskala SEK 4060, Best.nr Mätområde Upplösning Best.nr. mm SEK 1003 Millimess* ± 50 µm 1 µm , * tillsammans med 1 Maglite ficklampa Digimar. Höjdmät och ritsinstrument 814 SR 1D SEK 3980, Best.nr Handratt för positionering och mätning Funktioner: RESET (nollställning av display för relativmätningar), ABS (byte från relativ till absolutmätning ), mm/tum, Referencelåsning/upplåsning, PRESET (ange ett numeriskt värde), DATA (Dataöverföring med anslutningskabel), Auto ON/OFF Omedelbar mätning med Reference systemet data utgång, välj mellan alternativen:, OPTO eller Kontrastrik LCD med 12 mm höga siffror Batteriets livslängd upp till 3 år Härdade och läppade kontaktytor ger både lätt och jämn höjdförflyttning robust och kraftig fot, enkel att hantera Mätområde Upplösning Best.nr. mm (tum) mm/tum SEK 814 SR 350 (14 ) 0,01 / , 814 SR 600 (24 ) 0,01 / ,

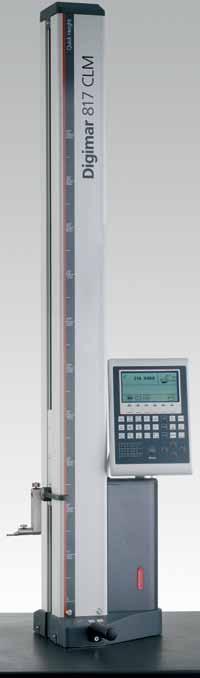

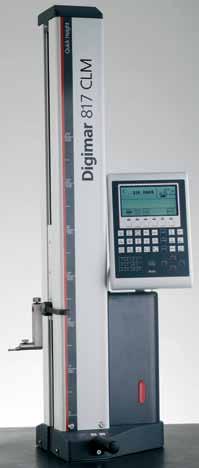

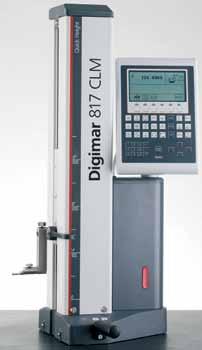

14 14 Digimar. Höjdmätare Digimar 817 CLM Quick Height Digimar 817 CLM Quick Height. 350 / 600 / 1000 mm : Den nya snabba mätningar, Brett urval av mätuppgifter och utvärderingsmöjligheter. Snabb mätning... QUICK MODE... manuellt med hjälp av Quick Mode (patent) SEK 36830, Best.nr Display Enkelt att använda alla mätfunktioner med funktionstangenterna 817 CLM mm Mätområde mm Utökat mätområde mm Upplösning mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Mätfel* µm 1,8L/600 (L in mm) QUICK Quick Mode MODE 1D 1D 2D 2D Motoriserad mätsläde Håldiameter MaxMin 0 Toleransövervakning TOL Vinkelräthet / Rakhetsmätning Vinkerberäkning STAT Statistik PROG Mätprogram C Temperaturkompensering Luftlager Integrerat minne Data interface RS232 RS232 RS232 skrivarinterface Best.nr SEK 36830, 40590, 68190, * vid 20 C tillsammans med mätbord enligt DIN 876/0 och en standard mätspets K6/51

15 15 höjdmätaren Digimar 817 CLM med Quick Mode funktion. Noggranna och Mycket användarvänlig. SEK 40590, Best.nr Enkel att användas alla funktioner kan användas via snabbtangenterna SEK 68190, Best.nr Display för användarmenyer och Visning är bakgrundsbelyst Vinkelräthet och rakhetsmätning Mätprogram för repeterande mätningar /seriemätning PROG 817 CLM mm Dynamiska mätfunktioner En mätning för MAX, MIN, MAXMIN. MaxMin MaxMin 817 CLM mm Parallell avvikelse Rundhetsavvikelse

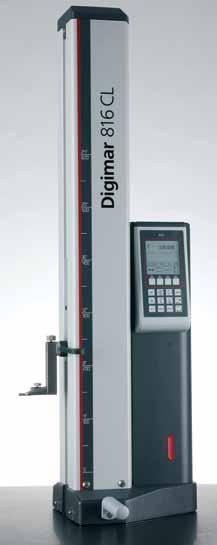

16 16 Digimar. Höjdmätare Digimar 816 CL Digimar 816 CL 350/600 mm: Det robusta och användarvänliga Höjdmätinstrumentet, den perfekta utrustningen för noggranna mätningar för produktionen. 1D PROG Features SEK 32400, Best.nr Enkel att använda alla funktioner kan nås via snabbtangenter Display för användarmenyer och visning är bakgrundsbeyst Den motoriserade mätsliden minimerar påverkan från operatör Mätprogram för seriemätningar av detaljer 20 C Temperatur kompensering för precisa resultat även utanför mätrum 816 CL mm Mätområde mm Utökat mätområde mm Upplösning mm 0,01 / 0,001 Mätfel* µm (2,8L/300), L in mm 1D 1D Motoriserad mätsläde Håldiameter MaxMin PROG Mätprogram C Temperaturkompensering Luftlager, 3punkts luftkudde Data interface Opto RS232 / Best.nr SEK 28590, 32400, * vid 20 C tillsammans med mätbord enligt DIN 876/0 och en standard mätspets K6/51 MaxMin En mätning för MAX, MIN, MAXMIN Parallell avvikelse MaxMin Överföring av data till, RS232 eller Trådlöst till exempelvis MS Excel via MarCom mjukvaran. Rundhetsavvikelse Massor av möjligheter möjligheter för utvärdering

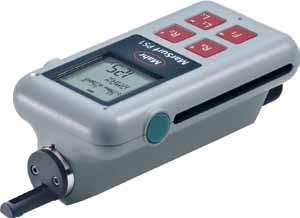

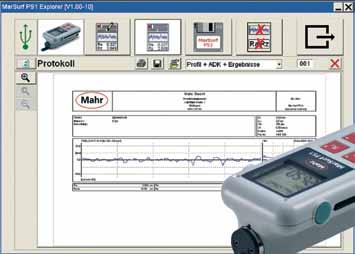

17 17 MarSurf. Mobil utrustning för ytstruktur MarSurf PS1 med PS1 explorer mjukvara SEK 18570, Best.nr Setet består av: Drivenhet med rörelse upp till 17,5 mm Glidskogivare med mätområde 350µm, 2µm /90 diamantspets, mätkraft 0,7mN Tillbehör för höjdjustering, kabel, väska, laddare (nätadapter) och mycket mer. Flerspråkig PS1Explorer PCmjukvara för utskrift samt spara profiler i PC Särskilda funktioner Ytjämnhetsnormal integrerad i apparathuset Automatiskt val av Cutoff (patenterat) så att även ickespecialister säkrar korrekta mätningar Dynamisk kalibreringsfunktion med automatisk korrekturvärde Beräkning av 31 parametrar Stor display Individuell eller kort mätsträcka kan väljas Faskorrekt profilfilter (gaussisk filtrering) enl. DIN ISO 11562, specialfilter enligt DIN ISO , lsfilter enligt DIN EN ISO 3274 (kan väljas bort) Val av tum/mm 15 språk valbara interface utan särskild drivrutin (som minnessticka) Internt minne upp till 15 profiler eler resultat kan sparas Ytterliggare tillbehör som mjukvara, givare, adapter för tväravkänning, mätning av ändytor, mätstativ mm finns att tillgå. Best.nr med PS1 explorer mjukvara SEK 18570, På plats mätning av ytstruktur... Universell användning i maskiner mätning under produktionsprocess... eller ankomstkontroll

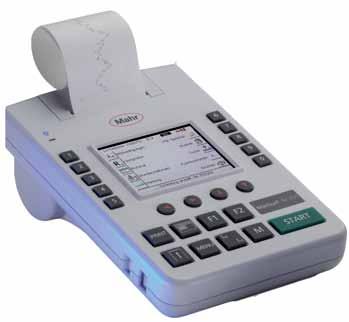

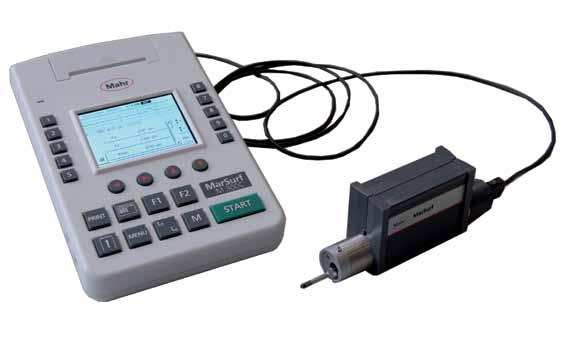

18 18 MarSurf. Mobil ytstrukturmätare M 300 Set SEK 30660, Best.nr Setet består av: Utvärderingsenhet M300 Drivenhet RD18 med integrerad ytnormal Standardgivare PHT6350, 2µm (enligt standard) Tillbehör för höjdjustering, givarskydd, 2 x kablar, väska mm. RD 18 Särskilda funktioner Trådlös överföring med Bluetooth Automatiskt val av filter och avkänningssträcka enligt standard Integrerad termoskrivare med hög utskriftskvalitet Dataöverföring av resultat och profiler via interface till PC Dynamisk kalibreringsfunktion Utvärdering av alla vanliga ytjämnhetsparametrar enligt ISO /JIS samt parameter listor (t.ex. materialandel) Integrerat minne för resultat och mätningar Tolerans visas i display och på mätprotokoll Utskrift av Rprofil (ISO/ASME/JIS), Pprofil (MOTIF), materialandelskurva, mätprotokoll 15 språk Enheter (µm/tum) och standarder (ISO/JIS/ASME/MOTIF) kan väljas Antal delmätsträckor valbara från 1 till 5 Låsning och/eller lösenordsskydd för inställningar Nätadapter Utskrift av datum och / eller tid för mätningen Best.nr sek 30660,

19 19 MarSurf. Mobil ytstrukturmätare M 300 C Set SEK 30660, Best.nr Uppochned mätning RD 18 C handprisma (avtagbart) M 300 C Mätning på ändyta Setet består av: Utvärderingsenhet M300C Drivenhet RD18C Standardgivare PHT6350, 2µm (enligt standard) Ytnormal PRN10 med Mahr kalibreringsbevis Tillbehör för höjdjustering, givarskydd, 1 styck kablel för anslutning till PC, väska mm. Särskilda funktioner Automatiskt val av filter och avkänningssträcka enligt standard Integrerad termoskrivare med hög utskriftskvalitet Dataöverföring av resultat och profiler via interface till PC Dynamisk kalibreringsfunktion Utvärdering av alla vanliga ytjämnhetsparametrar enligt ISO /JIS samt parameter listor (t.ex. materialandel) Integrerat minne för resultat och mätningar Tolerans visas i display och på mätprotokoll Utskrift av Rprofil (ISO/ASME/JIS), Pprofil (MOTIF), materialandelskurva, mätprotokoll 15 språk Enheter (µm/tum) och standarder (ISO/JIS/ASME/MOTIF) kan väljas Antal delmätsträckor valbara från 1 till 5 Låsning och/eller lösenordsskydd för inställningar Nätadapter Utskrift av datum och / eller tid för mätningen Best.nr sek 30660,

20 20 MarVision. StereoZoom Mikroskop SM 150 Högkvalitativ optik för bra ljus, skarpt djup och skärpa i bilderna Steglöst val av förstoring med justerbar zoom lins Fokusering med ergonomisk handratt, kan monteras på valfri sida idealiskt för höger alternativt vänsterhänta operatörer Prismahuvudet kan vridas upp till 45 och roteras 360 med dioptrinjusteringen Integrerad och steglös reglerbar belysning SEK 5790, Best.nr Förstoring varierbart 7x 45x Blickfält mm 28 5 Kikarnas vinkel 45 Optisk kikare Binokular Arbetsavstånd mm 105 Max. höjd på arbetssycke mm 75 Belysning Påfallande ljus 12 V /15 W, Belysning underifrån 12 V / 10 W, reglerbar Fotens dimensioner mm 260 x 200 Best.nr SEK 5790,

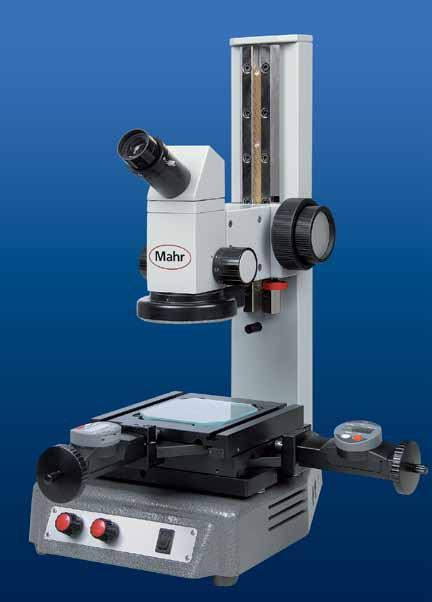

21 21 MarVision. Vektygs mätmikroskop MM 200 SEK 42860, Best.nr Högkvalitativ optik för bra ljus, skarpt djup och skärpa i bilderna Steglöst val av förstoring med justerbar zoomlins Fokusering med ergonomisk handratt, kan monteras på valfri sida idealiskt för höger alternativt vänsterhänta operatörer Prismahuvudet kan vridas upp till 45 med dioptrinjusteringen LED ringbelysning, dimbar LED underbelysning, dimbar Robust gjutjärnsstativ Stablilt XY bord precisionsmonterat Mätområde X/Y mm 50 / 50 Mätbord dimensioner mm 150 x 150 Max. bordsbelastning kg 15 Mätsystem Micrometer Head Avläsning mm 0,001 Max. felvisning µm 8 Repetering µm 2 Förstoring variable zoom 840x Blickfält mm 23 4 Arbetsavstånd mm 70 Max. höjd på arbetsstycke mm 180 Belysning LED LED Incident and transmitted light Interface optional / Opto RS232 Dimensioner H x D x B mm 535 x 410 x 470 Best.nr SEK 42860,

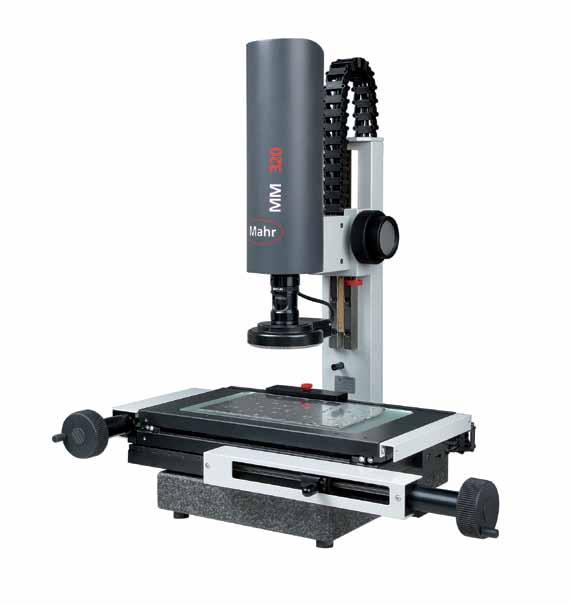

22 22 MarVision. Produktions mätmikroskop MM 320 med bildbehandling Manuellt 2D mätmikroskop med zoom och automatisk kantavkänning för enkla och precisa mätningar av hål, vinklar och distanser; även för mätningar i produktionen. SEK , Best.nr Stabil Zpelare, arbetsområde 200 mm (Finns förlängning med 200 mm) Navitar Zoom Lins (med 0,74,5x förstoring) för stort arbetsomräde Höjdjustering (fin / grov; på båda sidorna) för precis fokusering 4sektioners LED belysning (som option påfallande koaxialbelysning) för optimal belysning på likafärgade ytor LED back light (Telecentric LED back light belysning för mätning av rotationssymmetriska detaljer) Olika mätbord (med mätområden 100 x 100 mm; 200 x 100 mm; 250 x 170 mm; 400 x 250 mm) MM 320 Stabil maskinbädd av granit Snabbpositionering för långa sträckor Finjustering för mer noggrann positionering M3mjukvara med TouchscreenPC Mät och utvärderings dator med M3mjukvara med 23 Touchscreen PC inklusive mus och tangentbord

23 23 Mätmikroskop MM 320 mätområde 200 x 100 mm Bestående av: M3Mjukvara TouchscreenPC, med tangentbord och mus Zoom lins med förstoring 0,7x 4,5x (25x 160x på displayen) Telecentrisk belysning underifrån för mer fokuserad mätning på rotationssymetriska detaljer (Best.nr ) Kalibreringsnormal inkl. certifikat (Best.nr ) Idealistk för: Elektronikdetaljer (T.ex. mönsterkort) D profilmätning på metalloch plastdetaljer Små mått på finmekaniska detaljer Produktionskontroll av svarvade detaljer Best.nr SEK , Leveransvillkor: fritt lager exkl. packning/emballage Information om MM320: MM 320 med integrerad digital kamera Zoom lins, förstoring 0,7x 4,5x MPE1 = 1,9 (L/100) µm MPE2 = 2,9 (L/100) µm Mätbord Mätområde 200 mm x 100 mm Max. höjd på arbetsstycke150 mm Grov och fininställning Max. bordsbelastning 20 kg Belysning LED underifrån, dimmbar LED ringbelysning, segment kan slås på eller stängas av individuellt eller dimmas Laserpekare för positioneringshjälp Fler mätområden 100 x 100 mm 250 x 170 mm 400 x 250 mm (Incl. Zaxis extensions) Optioner: ZAxis kan utökas till 200 mm Mätskala för ZAxis Stort utbud av tillbehör DXF fil integration Omfattnng av M3Software med TouchscreenPC 23 Touchscreen med tangentbord och mus Baserad på Windows 7; ytterligare mjukvaror kan installeras Styrs via MultiTouch på monitorn eller ca mus / tangentbord Stor bild på mätobjektet Nominellt/aktuellt värde med toleransgränser Protokollutskrift med företagslogotype Grafisk presentation med dimensioner Automatisk kantavkänning även på detaljer med låg kontrast Mahr. Digital katalog Vår nya längdmät katalog besök oss online nu! MAHR PRO DUKTER BRO WSE THRO UGH NO W! Lika enkelt som tryckt version Sökfunktion gör att produkter hittas fort Tydlig layout som tryckta versionen Tillgänglig varsomhelst, närsomhelst
