Mahrlights. Från 650,-- MarCal. Digitalt Skjutmått 16 ER. Slutförsäljning: Så länge lagret räcker!

Transkript

1 - + Mahrlights erna gäller t.o.m. 31 Ma2014 Alla priser gäller exkl. moms MarCal. Digitalt Skjutmått 16 ER med REFERENCE-System Från 650,-- Slutförsäljning: Så länge lagret räcker!

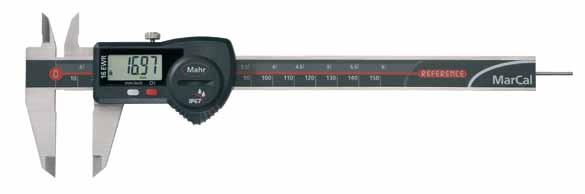

2 - 2 MarCal. Digitalt skjutmått 16 EWRi med integrerad trådlös förbindelse, Skyddsklass IP67 integrerad trådlös överföring. - Trådlös kommunikation till priset av en datakabel integrated wireless Med integrerad trådlöshet, har man ett nytt integrerat system för trådlös dataöverföring från Mahr till priset av en kabel. Dataöverföring med digitalt skjutmått är nu ännu enklare: skicka data utan att vara begränsad av kablar direkt in till Microsoft Office Excel eller via tangentbord till något annat Windows program eller via virtuellt interface in i Din PC. Dataöverföring i integrerat trådlöst system sker säkert då överföringen följs av meddelande på instrumentets display som meddelar att data har överförts korrekt samt information om att man befinner sig inom sändningsavstånd till i-stick. integrerad trådlös överföring. Med integrerad trådlös mottagare kan upp till 8 trådlösa mätinstrument anslutas per i-stick 1380,-- Best.nr integrated wireless IP ,-- Best.nr Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF, Hold, DATA Integrerat trådlöst interface Omedelbar mätning med Reference systemet Batteriets livslängd upp till 3 år (0.5 år när trådlösa sändaren är aktiverad) Kontrastrik LCD med 11 mm höga siffror Slid och löpare av härdat rostfritt stål NYHET: MarCom 4.0 Mjukvara Proffessional inkluderar en virtuell Interface-box för enkel anslutning till en SPC mjukvara, se sid. 16. Mätområde Upplösning Djupsticka Best.nr. mm (inch) mm / inch SEK 16 EWRi 150 (6 ) 0,01 / ,-- 16 EWRi 150 (6 ) 0,01 / ,-- Best.nr. SEK i.stick trådlös mottagare inkl. MarCom Standard mjukvara ,-- Inkl. MarCom Standard-Professional 4.0 mjukvara (se sidan 16) kan upp till 8 stycken instrument med integrerad trådlös förbindelse anslutas.

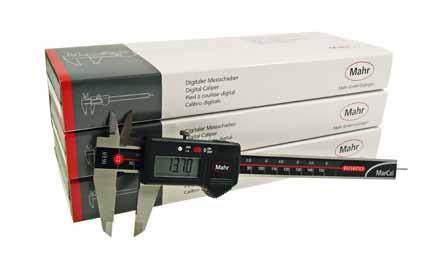

3 + 3 MarCal. Digitalt skjutmått 16 EWRi Trio-pack inkluderar i-stick och MarCom mjukvara Trio-pack integrated wireless IP67 Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF, Hold, DATA Integrerat trådlöst interface Omedelbar mätning med Reference systemet Batteriets livslängd upp till 3 år (0.5 år när trådlösa sändaren är aktiverad) Kontrastrik LCD med 11 mm höga siffror Slid och löpare av härdat rostfritt stål 6305,-- Best.nr Inkl. i-stick trådlös mottagare Inkl. MarCom Professional 4.0 för upp till 8 stycken instrument med integrerad trådlös förbindelse. i-stick trådlös mottagare Mätområde Upplösning Djupsticka Best.nr. mm (inch) mm / inch SEK 16 EWRi 3 pack + i-stick + MarCom Prof (6 ) 0,01 / ,-- 16 EWRi 3 pack + i-stick + MarCom Prof (6 ) 0,01 / ,-- MarCal. Digitalt skjutmått 16 EWRi Start-set inkluderar i-stick och MarCom mjukvara integrated wireless IP ,-- Best.nr Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF, Hold, DATA Integrerat trådlöst interface Omedelbar mätning med Reference systemet Batteriets livslängd upp till 3 år (0.5 år när trådlösa sändaren är aktiverad) Kontrastrik LCD med 11 mm höga siffror Slid och löpare av härdat rostfritt stål inkl. i-stick trådlös mottagare med. MarCom Standard mjukvara 3.1 NYHET: MarCom 4.0 Mjukvara Proffessional inkluderar en virtuell Interface-box för enkel anslutning till en SPC mjukvara, se sid. 16. i-stick trådlös mottagare Mätområde Upplösning Djupsticka Best.nr. mm (inch) mm / inch SEK 16 EWRi Start set + i-stick + MarCom Std (6 ) 0,01 / ,-- 16 EWRi Start set + i-stick + MarCom Std (6 ) 0,01 / ,--

4 - 4 MarCal. Digitalt skjutmått 16 EWR med Reference Systemet, Skyddsklass IP67 IP67 DIN 862 från 980,-- Best.nr Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF Omedelbar mätning med Reference systemet Utmärkt skydd mot damm, kyl- och smörjmedel skyddsklass IP67 data utgång, välmellan alternativen:, OPTO RS232C eller Digimatic Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Läppade slider Mätområde Upplösning Djupsticka Datautgång Best.nr. mm (inch) mm / inch RS232C Digimatic SEK 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 200 (8 ) 0,01 / ,-- 16 EWR 300 (12 ) 0,01 / ,-- MarCal. Universalskjutmått set 16 EWV med Reference Systemet, Skyddsklass IP67 IP67 DIN 862 RS232C Digimatic 3890,-- Best.nr Eea Mätspetsar för utvändig mätning 16 Eei Mätspetsar för invändig mätning Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/inch, Reference-Lock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), Auto-ON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP67 data utgång, välmellan alternativen:, OPTO RS232C eller Digimatic Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Läppade slider Inkl. 3 par mätspetsar, Mätkraftsfjäder, inställningsstycke samt djupmätbrygga Mätområde* Upplösning Best.nr. mm (inch) mm / inch SEK 16 EWV 200 (8 ) 0,01 / ,-- * Mätområdet ändras tillsammans med tillbehör

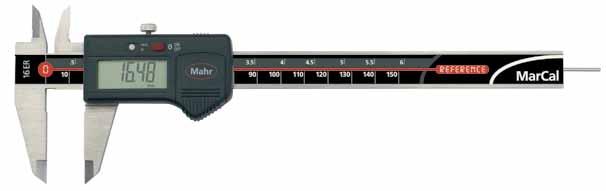

5 + 5 MarCal. Digitalt skjutmått 16 ER med Reference Systemet RS232C Digimatic DIN 862 från 650,-- Best.nr Slutförsäljning: Så länge lagret räcker! Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF Omedelbar mätning med Reference systemet data utgång, välmellan alternativen:, OPTO RS232C eller Digimatic Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Slid och löpare av härdat rostfritt stål Mätområde Upplösning Djupsticka Best.nr. mm (inch) mm / inch SEK 16 ER 150 (6 ) 0,01 / ,-- 16 ER 150 (6 ) 0,01 / ,-- 16 ER 200 (8 ) 0,01 / ,-- 16 ER 300 (12 ) 0,01 / ,-- MarCal. Digitalt skjutmått 16ER i Trio-pack RS232C Digimatic DIN 862 Trio-pack 2170,-- Best.nr Funktioner: ON/OFF, RESET (nolla displayen), mm/tum, Reference-låsning/ upplåsning, Auto-ON/OFF Omedelbar mätning med Reference systemet data utgång, välmellan alternativen:, OPTO RS232C eller Digimatic Batteriets livslängd upp till 3 år Kontrastrik LCD med 8,5 mm höga siffror Slid och löpare av härdat rostfritt stål Slutförsäljning: Så länge lagret räcker! Mätområde Upplösning Djupsticka Best.nr. mm (inch) mm / inch SEK 16 ER 3-er Pack 150 (6 ) 0,01 / ,-- 16 ER 3-er Pack 150 (6 ) 0,01 / ,--

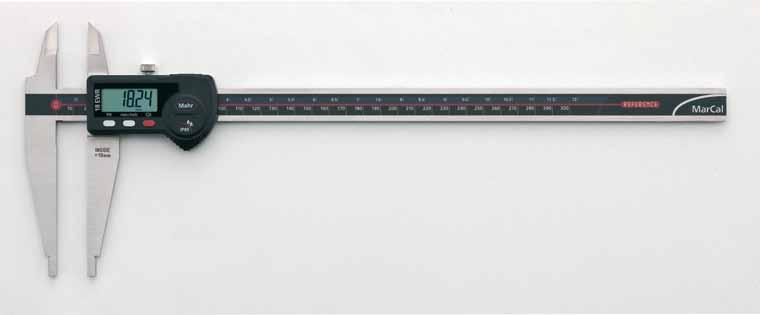

6 - 6 MarCal. Digitalt skjutmått 18 EWR med Reference Systemet, Skyddsklass IP65 IP65 RS232C Digimatic Funktioner: ON/OFF, RESET (Sätt display på Noll), mm/tum, Reference-Lock/ Unlock, PRESET, DATA (Dataöverföring med anslutningskabel), Auto-ON/OFF Klar för mätning genast med Reference systemet Utmärkt skydd mot damm, kylmedel och smörjmedel skyddsklass IP65 datautgång, välmellan:, OPTO RS232C eller Digimatic Batteriets livslängd upp till 3 år Hög kontrast med flytande kristaller och 8,5 mm höga siffror Rundade skänklar för invändig mätning. från 3005,-- Best.nr Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,-- från 3265,-- Best.nr Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,--

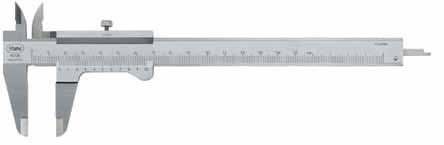

7 + 7 MarCal. Skjutmått 16 FN / 16 GN med nonieskala 180,-- Best.nr FN 0,05 mm 225,-- Best.nr GN 0,02 mm Nonie och skala mattförkromade för bländfri avläsning Löpare och skala i rostfritt och härdat stål Fyra mätmöjligheter Låsskruv Mätområde Upplösning Noggrannhet G Best.nr. mm mm mm SEK 16 FN 150 0,05 0, ,-- 16 GN 150 0,02 0, ,-- Micromar. Mikrometer 40 A DIN ,-- Best.nr Hårdlackerad stålbygel Mätspindel och mätkolv av härdat stål, hårdmetallbestyckade Skalor och bygel är mattförkromade Värmeisolering Snabbdrivning med integrerad slirkoppling Låsanordning Mätområde Skaldelsvärde Spindelstigning Best.nr. mm mm mm SEK 40 A ,01 0, ,--

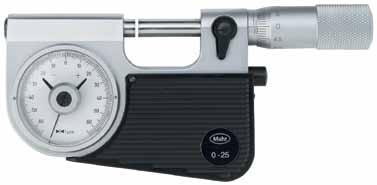

8 - 8 Micromar. Mikrometer med indikerande visning 40 F DIN ,-- Best.nr Kromad bygel med värmeisolering Maximal stabillitet Återgång i rörliga spindeln och hårdmetallbelagda mätytor klarar maximalt slitage Mätspindel av rostfritt stål, genomhärdad och låsbar Konstant mätkraft Mätområde Returrörelse Mätområde Best.nr. Planhet Parallellitet mm mm µm µm SEK 40 F , ,-- 40 F , ,-- Micromar. Digital Mikrometer 40 ER / Digital Mikrometer 40 EWR ABS IP ,-- Best.nr Funktioner: RESET (Nolla displayen för relativ-mätningar), ABS (byta från relativ-mätning till absolutmätning), mm/tum, PRESET (ange ett numeriskt värde Omedelbar mätning med Reference systemet Kontrastrik LCD med 8,5 mm höga siffror Mätytor hårdmetallbestyckade Mätytor är hårdmetallbelagda IP ,-- Best.nr Mätområde Upplösning Datautgång Skyddsklass IP Best.nr. mm mm / inch RS232C Digimatic SEK 40 ER ,001 / ,-- 40 EWR ,001 / ,-- 40 EWR ,001 / ,--

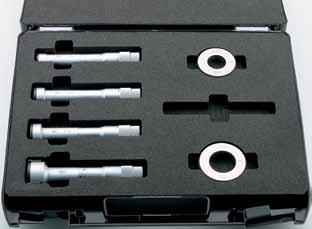

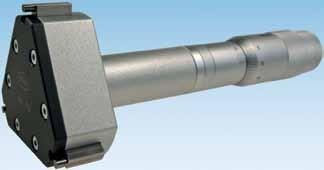

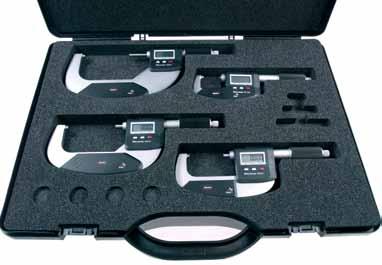

9 + 9 Micromar. Digital mikrometer i sats 40 EWR DIN ,-- Best.nr Levereras med: Förvaringsväska av plast med inställningsringar 25 mm, 50 mm och 75 mm Mätområde Upplösning Datenausgang Best.nr. mm (inch) mm / inch RS232C Digimatic SEK 40 EWR ,001 / ,-- Micromar. Självcentrerande innermikrometrar i sats 44 AS DIN ,-- Best.nr Levereras med: Förvaringsväska i plast med inställningsringar Mätspetsar från 12 mm för mätning av bottenhål Självcentrerande mäthuvud Från 40 mm är mäthuvuden av aluminium för viktbesparing Användning Mätning av: Genomgående hål Bottenhål Centrerkanter Mätområde Antal Inställningsringar Best.nr. mikrometrar mm mm ø mm SEK 44 AS / ,-- 44 AS ,-- 44 AS / ,-- 44 AS / ,--

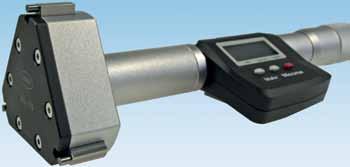

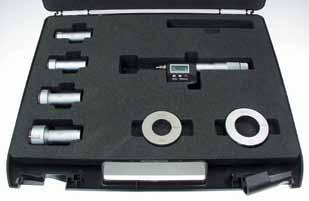

10 - 10 Micromar. Självcentrerande innermikrometer i satser 44 EWR DIN Från 11165,-- Leveransomfång: 1 grundinstrument 44EWg, mäthuvuden 44Ak, Etui och inställningsringar Självcentrerande mäthuvud Från 40 mm är mäthuvuden av aluminium för viktbesparing Användning Mätning av: Genomgående hål Bottenhål Centrerkanter Mätspetsar från 12 mm för mätning av bottenhål Mätområde Antal mäthuvuden Inställningsringar Best.nr. mm (inch) 44 Ak ø mm SEK 44 EWR 6-12 ( ) 3 8 / ,-- 44 EWR ( ) ,-- 44 EWR (1-2 ) 4 25 / ,-- 44 EWR (2-4 ) 4 60 / ,-- Millimess. Mekanisk indikatorklocka 1003 Trio-pack SHOCK PROOF DIN Trio-pack Stötskyddat indikatormätverk Precisionskulstyrningen av mätkolven ger hög mätnoggrannhet och litet vändsprång Låsbar fininställningsskruv Kontrastrik sifferskala 4320,-- Best.nr Mätområde Skaldelning Best.nr. mm SEK Millimess Trio Pack ± 50 µm 1 µm ,--

11 + 11 MarTest. Vippindikatorer 800 SHOCK PROOF Sluten, vattentät urtavla Antimagnetisk Rubinlagringar 635,-- Best.nr ,-- Best.nr S 800 SG 900,-- Best.nr SGM 1015,-- Best.nr SL Mätområde Skaldelsvärde Skalans dia. Spetslängd Best.nr. mm mm mm mm SEK 800 S ± 0,4 0,01 27,5 14, , SG ± 0,4 0, , , SGM ± 0,1 0, , , SL ± 0,25 0,01 27,5 41, ,-- MarCator. Precisionsmätklockor 810 A Precisionsskurna kugghjul och drev Inställbara toleransvisare Förkromat hus, urtavlans ring i metall Levereras i plastetui DIN ,-- Best.nr Visningsområde Skaldelsvärde Skalans dia. Best.nr. mm mm mm SEK 810 A 10 0, ,--

12 - 12 MarCator. Digital Indikatorklocka 1075 R IP52 RS232C Digimatic 1190,-- Best.nr Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), DATA (data överföring med datakabel) LOCK-Funktion: Individuella tangenter kan låsas, Auto-OFF (valbart) Klar för mätning genast med Reference systemet Hög contrast flytande kristaller Display med 12 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år) datautgång, välmellan:, OPTO RS232C eller Digimatic 2360,-- Best.nr R 12,5 mm 0,01 / R 12,5 mm 0,001 / Reference System nollställ endast en gång De nya digitala indikatorerna 1075 R är försedda med det innovative Reference-Systemet. Nollpositionen behöver endast sättas en gång: nät det är gjort lagras nollan för alla framtida mätningar Indikatorn är redo att mäta omedelbart när den slås på ON eller spindeln rör sig. Förinställning som på konventionella indikatorer är inte nödvändigt längre. Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 1075 R 12,5 (.5 ) 0,01 / , R 12,5 (.5 ) 0,005 / , R 12,5 (.5 ) 0,001 / ,--

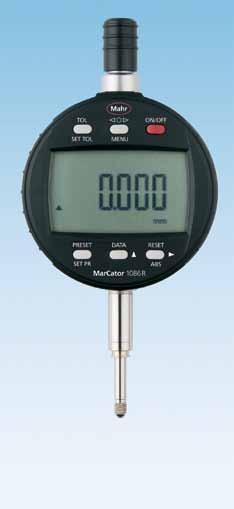

13 + 13 MarCator. Digital Mätklocka 1086 R / 1087 R MarCator 1086 R Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), <0> (Tolerans GO / NO GO display mode), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet Individuella tangenter kan Låsas lås-funkion Hög contrast flytande kristaller Display med 11 mm höga siffror Batteriets livslängd upp till 3 år (ca arbetstimmar/år datautgång, välmellan:, OPTO RS232C eller Digimatic ABS 0 TOL 3235,-- Best.nr RS232C Digimatic IP42 MarCator 1087 R Funktioner är identiska med MarCator 1086R med följande tillägg: MAX/MIN minne, idealisk för sökning av vändpunkt. TIR (MAX/MIN) idealisk för kontroll av koncentricitet och planhe Kombinerad digital och analog display 2720,-- Best.nr R 12,5 mm 0,001 / R 12,5 mm 0,001 / R 12,5 mm 0,01 / ,-- Best.nr Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 1086 R 12,5 (.5 ) 0,001 / , R 12,5 (.5 ) 0,01 / , R 12,5 (.5 ) 0,001 / , R 25 (1 ) 0,001 / ,--

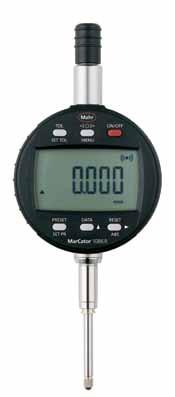

14 - 14 MarCator. Digital Mätklocka 1086 Ri ABS IP42 0 TOL RS232C Digimatic integrated wireless Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), TOL (Toleransindikering), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), <0> (Tolerans GO / NO GO display mode), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet Individuella tangenter kan Låsas lås-funkion Hög contrast flytande kristaller Display med 11 mm höga siffror Batteriets livslängd upp till 3 år (0.5 år när trådlösa sändaren är aktiverad) Med integrerat trådlöst interface datautgång, välmellan:, OPTO RS232C eller Digimatic eller integrerat trådlöst interface 2465,-- Best.nr Med inbyggd radiosändare 2945,-- Best.nr ,-- Best.nr ,-- Best.nr NYHET: MarCom 4.0 Mjukvara Proffessional inkluderar en virtuell Interface-box för enkel anslutning till en SPC mjukvara, se sid. 16. Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 1086 Ri 12,5 (.5 ) 0,01 / , Ri 25 (1 ) 0,01 / , Ri 12,5 (.5 ) 0,001 / , Ri 25 (1 ) 0,001 / , Ri 50 (2 ) 0,001 / , Ri 100 (4 ) 0,001 / ,--

15 + 15 MarCator. Digitale Mätklocka Messuhren Ri Ri 3460,-- ABS MAX MIN IP42 0 TOL RS232C Digimatic integrated wireless Best.nr Funktioner: ON/OFF, RESET (nollställning av visningen), mm/tum, omvändning av mätriktningen, PRESET (förinställning), MAX/MIN mine, idealisk för sökning av vändpunkt, TIR (MAX/MIN) Idealisk for kontroll an koncentricitet och planhet, ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), ABS (Mäturet kan nollas utan att förlora referensen till det förinställda värdet (PRESET), 0 (nollställ ananloga displayen), DATA (med dataöverföringskabel), Faktor (justerbar) Klar för mätning genast med Reference systemet Individuella tangenter kan Låsas lås-funkion Hög contrast flytande kristaller Display med 8,5 mm höga siffror Batteriets livslängd upp till 3 år (0.5 år när trådlösa sändaren är aktiverad) Med integrerat trådlöst interface datautgång, välmellan:, OPTO RS232C eller Digimatic or integrerat trådlöst interface Med inbyggd radiosändare NYHET: MarCom 4.0 Mjukvara Proffessional inkluderar en virtuell Interface-box för enkel anslutning till en SPC mjukvara, se sid. 16. Mätområde Upplösning Best.nr. mm (inch) mm / inch SEK 1087 Ri 12,5 (.5 ) 0,001 / ,-- Best.nr. SEK i.stick trådlös mottagare inkl. MarCom Standard mjukvara ,-- Inkl. MarCom Standard-Professional 4.0 mjukvara (se sidan 16) kan upp till 8 stycken instrument med integrerad trådlös förbindelse anslutas.

16 Mahr. Produk MarCom Professional 4.0 Antingen man redan använder den utprovade och testade interface eller den nya trådlösa dataöverföringen, erbjuder MarCom en snabb och enkel överföring från mätstation till en PC. Kostnadseffektiv,... Mätinstrument... eftersom inget interface krävs. Datainsamling med MarCom Proffesional 4.0 kräver inte längre interface-box; trots det mister man inga funktioner från interfaceet. Problemfri anslutning till... Integrerat trådlöst interface... mätinstrumenten. Med MarCom kan alla Mahr mätistrument med snittställe (RS232, ) eller integrerad trådlös överföring anslutas; utöka enkelt arbetsplatsen med -hubbar. integrated wireless RS232C integrated wireless Mätvärde M Flexibel dataöverföring RS232 Oavsett om man använder fotpedal, direkt på mätinstrumentet, med en timerfunktion eller PC-tangent: MarCom är extremt flexibel och tillåter fri konfiguration av mätcykler. RS232C

17 tinformation 179,-- Best.nr NYHET! Enkel anslutning till SPC mjukvara Datainsamling via SPC mjukvara Anslut enkelt Mahr mätinstrument till emultionsboxen (MUX- 50 format) från MarCom PÅroffesional 4.0. I SPC mjukvaran väljs ett MUX-50 kompatibelt interface och genast kan mätvärden föras in från alla Mahr instrument. arcom 4.0 Datainsamling Enkel överföring in I Microsoft Office Excel Oavsett om befintligt Excel blad används eller nytt skapas, så är cell controllern mycket flexibel. Datainsamling med tangentbords tryckning I... en windows applikation Används en applikation med anslutning som mätinstrumentet inte tillåter? Inga problem! Med tangentbords emulationen från MarCom kommer mätvärdena att sändas direkt till aktiva cellerna i programmet. Best.nr. MarCom mjukvara ,--

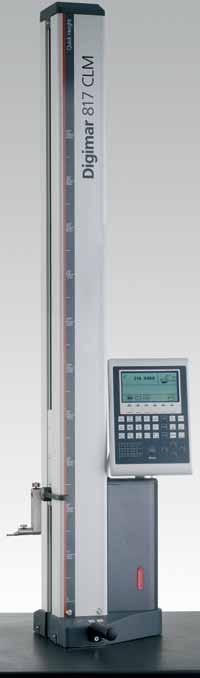

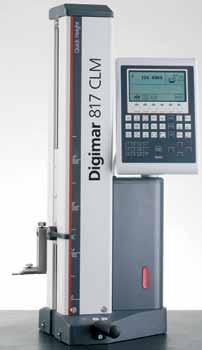

18 - 18 Digimar. Höjdmätare Digimar 817 CLM Quick Height Digimar 817 CLM Quick Height. 350 / 600 / 1000 mm : Den nya snabba mätningar, Brett urval av mätuppgifter och utvärderingsmöjligheter. Snabb mätning... QUICK MODE... manuellt med hjälp av Quick Mode (patent) 42600,-- Best.nr Display Enkelt att använda alla mätfunktioner med funktionstangenterna 817 CLM mm Mätområde mm Utökat mätområde mm Upplösning mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Mätfel* µm 1,8+L/600 (L in mm) QUICK Quick Mode MODE 1D 1-D 2D 2-D Motoriserad mätsläde Håldiameter Max-Min 0 Toleransövervakning TOL Vinkelräthet / Rakhetsmätning Vinkerberäkning STAT Statistik PROG Mätprogram C Temperaturkompensering Luftlager Integrerat minne Data interface RS232C RS232 RS232 RS232 -skrivarinterface Best.nr SEK 42600, , ,-- * vid 20 C tillsammans med mätbord enligt DIN 876/0 och en standard mätspets K6/51

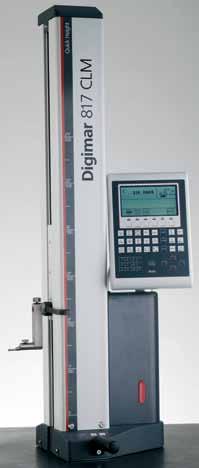

19 + 19 höjdmätaren Digimar 817 CLM med Quick Mode funktion. Noggranna och Mycket användarvänlig Best.nr Enkel att användas alla funktioner kan användas via snabbtangenterna 78900,-- Best.nr Display för användarmenyer och Visning är bakgrundsbelyst Vinkelräthet och rakhetsmätning Mätprogram för repeterande mätningar /seriemätning PROG 817 CLM mm Dynamiska mätfunktioner En mätning för MAX, MIN, MAX-MIN. Max-Min Max-Min 817 CLM mm Parallell avvikelse Rundhetsavvikelse

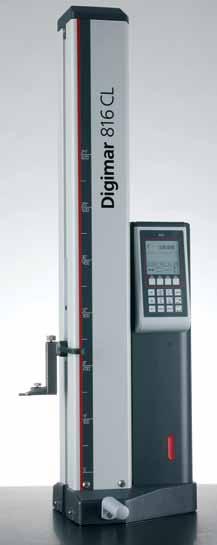

20 - 20 Digimar. Höjdmätare Digimar 816 CL Digimar 816 CL 350/600 mm: Det robusta och användarvänliga Höjdmätinstrumentet, den perfekta utrustningen för noggranna mätningar för produktionen. 1D PROG RS232C Funktioner Enkel att använda alla funktioner kan nås via snabbtangenter 36385,-- Best.nr Display för användarmenyer och visning är bakgrundsbeyst Den motoriserade mätsliden minimerar påverkan från operatör Mätprogram för seriemätningar av detaljer 816 CL mm 20 C Temperatur kompensering för precisa resultat även utanför mätrum Mätområde mm Utökat mätområde mm Upplösning mm 0,01 / 0,001 Mätfel* µm (2,8+L/300), L in mm 1D 1-D Motoriserad mätsläde Håldiameter Max-Min Mätprogram PROG C Temperaturkompensering Luftlager, 3-punkts luftkudde Data interface Opto RS232 / RS232C Best.nr SEK 32115, * vid 20 C tillsammans med mätbord enligt DIN 876/0 och en standard mätspets K6/51 Max-Min Parallell avvikelse RS232C En mätning för MAX, MIN, MAX-MIN Max-Min Massor av möjligheter möjligheter för utvärdering Överföring av data till, RS232 eller Trådlöst till exempelvis MS Excel via MarCom mjukvaran. Rundhetsavvikelse

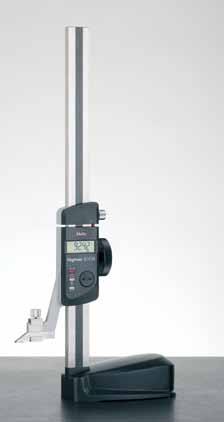

21 + 21 Digimar. Höjdmät - och ritsinstrument 814 SR 1D 5530,-- Best.nr RS232C Digimatic Extremt stabil och robust pelare, med en kraftigare knutsektion för exakt ritsning och mätuppgifter Låsspak för snabblåsning av sliden Handratt för positionering och mätning Funktioner: RESET (nollställning av display för relativ-mätningar), ABS (byte från relativ- till absolutmätning ), mm/tum, Referencelåsning/upplåsning, PRESET (ange ett numeriskt värde), DATA (Dataöverföring med anslutningskabel), Auto-ON/ OFF Omedelbar mätning med Reference systemet data utgång, välmellan alternativen:, OPTO RS232C eller Digimatic Kontrastrik LCD med 12 mm höga siffror Batteriets livslängd upp till 3 år Härdade och läppade kontaktytor ger både lätt och jämn höjdförflyttning robust och kraftig fot, enkel att hantera Mätområde Upplösning Best.nr. mm (inch) mm/inch SEK 814 SR 350 (14 ) 0,01 / , SR 600 (24 ) 0,01 / ,-- Millimar. Induktiva givare P2004 / P1300 IP ,-- Best.nr På bilden är kabeln avvinklad med den medföljande huven Precisionskulstyrning Axiell eller Radiell kabelutgång, väljs med den medföljande huven (endast tillgänglig med P2004) P ,-- Best.nr P1300 Givartyp P2004 M P2004 T P1300 MA P1300 TA Mätområde ± 2,0 mm Mätkolvens rörelse 4 mm Repeterbarhet 0,1 µm Mätkraft 0,75 N Lyftanordning Mätspets hårdmetallkula Inspänningsskaft 8h6 mm Kabellängd 2,5 m Kabelutgång axiellt / radiel Kapslingsklass I EC IP64 Kompatibel Mahr Tesa Mahr Tesa Best.nr SEK 2385, , , ,--

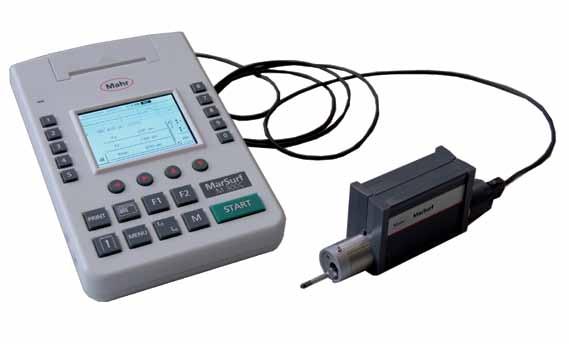

22 - 22 MarSurf. Mobil ytstrukturmätare M 300 Set 31615,-- Best.nr Setet består av: Utvärderingsenhet M 300 Drivenhet RD18 med integrerad ytnormal Standardgivare PHT6-350, 2µm (enligt standard) Tillbehör för höjdjustering, givarskydd, 2 x kablar, väska mm. RD 18 Särskilda funktioner Trådlös överföring med Bluetooth Automatiskt val av filter och avkänningssträcka enligt standard Integrerad termoskrivare med hög utskriftskvalitet Dataöverföring av resultat och profiler via -interface till PC Dynamisk kalibreringsfunktion Utvärdering av alla vanliga ytjämnhetsparametrar enligt ISO /JIS samt parameter listor (t.ex. materialandel) Integrerat minne för resultat och mätningar Tolerans visas i display och på mätprotokoll Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, mätprotokoll 15 språk Enheter (µm/tum) och standarder (ISO/JIS/ASME/MOTIF) kan väljas Antal delmätsträckor valbara från 1 till 5 Låsning och/eller lösenordsskydd för inställningar Nätadapter Utskrift av datum och / eller tid för mätningen Best.nr. SEK M 300 Set ,-- Skanna QR-koden och se filmen om den mobila ytjämnhetsmätaren MarSurf M 300 på YouTubekanalen från Mahr.

23 + 23 MarSurf. Mobil ytstrukturmätare M 300 C Set 31615,-- Best.nr Upp-och-ned mätning RD 18 C + handprisma (avtagbart) M 300 C Mätning på ändyta Setet består av: Utvärderingsenhet M 300C Drivenhet RD18C Standardgivare PHT6-350, 2µm (enligt standard) Ytnormal PRN10 med Mahr kalibreringsbevis Tillbehör för höjdjustering, givarskydd, 1 styck kablel för anslutning till PC, väska mm. Särskilda funktioner Automatiskt val av filter och avkänningssträcka enligt standard Integrerad termoskrivare med hög utskriftskvalitet Dataöverföring av resultat och profiler via -interface till PC Dynamisk kalibreringsfunktion Utvärdering av alla vanliga ytjämnhetsparametrar enligt ISO /JIS samt parameter listor (t.ex. materialandel) Integrerat minne för resultat och mätningar Tolerans visas i display och på mätprotokoll Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, mätprotokoll 15 språk Enheter (µm/tum) och standarder (ISO/JIS/ASME/MOTIF) kan väljas Antal delmätsträckor valbara från 1 till 5 Låsning och/eller lösenordsskydd för inställningar Nätadapter Utskrift av datum och / eller tid för mätningen Best.nr. SEK M 300 C Set ,-- Anmärkning: extra separat drivenhet MarSurf RD18C2 för tväravkänning till M 300C finns som tillbehör.

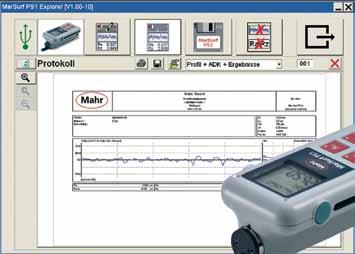

24 - 24 MarSurf. Mobil utrustning för ytstruktur MarSurf PS1 med PS1 explorer mjukvara RS232C Digimatic 18125,-- Best.nr Setet består av: Drivenhet med rörelse upp till 17,5 mm Glidskogivare med mätområde 350µm, 2µm /90 diamantspets, mätkraft 0,7mN Tillbehör för höjdjustering, -kabel, väska, laddare (nätadapter) och mycket mer. Flerspråkig PS1-Explorer PC-mjukvara för utskrift samt spara profiler i PC Särskilda funktioner Ytjämnhetsnormal integrerad i apparathuset Automatiskt val av Cutoff (patenterat) så att även icke-specialister säkrar korrekta mätningar Dynamisk kalibreringsfunktion med automatisk korrekturvärde Beräkning av 31 parametrar Stor display Individuell eller kort mätsträcka kan väljas Faskorrekt profilfilter (gaussisk filtrering) enl. DIN ISO 11562, specialfilter enligt DIN ISO , ls-filter enligt DIN EN ISO 3274 (kan väljas bort) Val av tum/mm 15 språk valbara interface utan särskild drivrutin (som minnessticka) Internt minne upp till 15 profiler eler resultat kan sparas Ytterliggare tillbehör som mjukvara, givare, adapter för tväravkänning, mätning av ändytor, mätstativ mm finns att tillgå. Best.nr. SEK PS 1 med explorer mjukvara ,-- På plats mätning av ytstruktur... Universell användning i maskiner mätning under produktionsprocess... eller ankomstkontroll

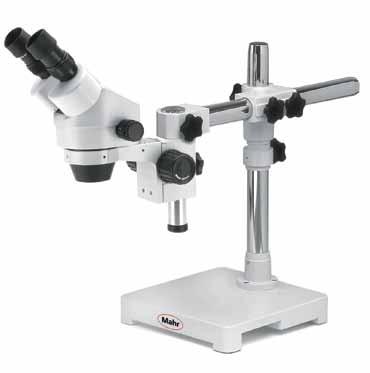

25 + 25 MarVision. Stereo-Zoom Mikroskop SM 150 / SM 151 / SM ,-- Best.nr Högkvalitativ optik för bra ljus, skarpt djup och skärpa i bilderna Steglöst val av förstoring med justerbar zoom lins Fokusering med ergonomisk handratt, kan monteras på valfri sida idealiskt för höger alternativt vänsterhänta operatörer Prismahuvudet kan vridas upp till 45 och roteras 360 med dioptrinjusteringen Integrerad och steglös reglerbar belysning (endast SM 150 / SM 151) Inklusive emballage 11820,-- Best.nr SM 150 MarVision. SM Kameraset 16880,-- Best.nr SM 160 Best.nr. SEK SM 151 med kameraset ,-- Tillbehör för mikroskop se katalogen Dimensional Metrology, kapitel 18 SM 150 SM 160 SM 151+CamSet* Förstoring varierbart 7x - 45x Blickfält mm 28-5 Kikarnas vinkel 45 Optisk kikare Binocular Binocular Trinocular Kameraanslutning Arbetsavstånd mm 105 Max. höjd på arbetssycke mm Belysning Påfallande ljus 12 V /15 W, Påfallande ljus 12 V /15 W, Belysning underifrån 12 V / 10 W, reglerbar Belysning underifrån 12 V / 10 W, reglerbar Fotens dimensioner mm 260 x x x 200 Best.nr SEK 8565, , ,-- * Inkluderar en digital kamera

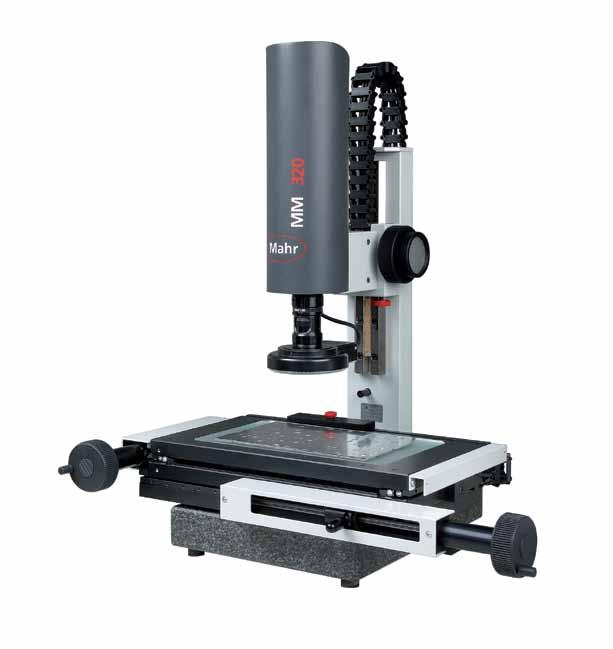

26 - 26 MarVision. Produktions mätmikroskop MM 320 med bildbehandling Manuellt 2-D mätmikroskop med Fest-, Zoom- oder motorischem Objektiv och automatisk kantavkänning för enkla och precisa mätningar av hål, vinklar och distanser; även för mätningar i produktionen. MarVision MM 320 från ,-- Stabil Z-pelare, arbetsområde 200 mm (Finns förlängning med 200 mm) Höjdjustering (fin / grov; på båda sidorna) för precis fokusering 4-kvadrander LEDringbelysning LED-underbelysning M3-mjukvara med Touchscreen-PC Bildexempel Stabil granitbas tål upp till 20 kg belastning Snabbpositionering för långa sträckor MM 320 Finjustering för mer noggrann positionering Bild: MM320 med rastrerat Navitar Zoom-objektiv 0,7-4,5X förstoring) för säker förstoringsinställning Användningsområden Elektronikindustri (Kretskort, lödpunkter...) Medicinteknik (Ledproteser, medicinska verktyg) Plastteknik (styva och elastiska detaljer, t.ex. tätningar, membran, filter) Metallbearbetning (stans-, bockade- och svarvade detaljer, skärverktyg, vändskär...) Maskinelement (Kugg, ytegenskaper, grader på mängder av detaljer) Övriga användningsområden (folier, alla typer av smådetaljer)

27 + 27 Objektiv Fest Zoom motoriserad-zoom Förstoring wahlweise 30x, 60x, 90x 0,7x - 4,5x 6,5:1 Mätområde X/Y mm 200 / 100 Rörelse Z mm 200 Bordets storkek mm 370 x 210 Bordsbelastning (max) kg 20 Mätsystem: Integrerad inkrementalskala - Upplösning mm 0,001 - MPE E 1 X / Y i µm (L i mm) 1,9 +(L/100) - MPE E 2 XY i µm (L i mm) 2,9 +(L/100) Arbetsavstånd mm 85 Max. objekthöjd mm 90 Belysning LED Påfallande och underbelysning reglerbar Mått H x B x T mm 700 x 650 x 550 Best.nr SEK , , ,-- Leveransvillkor: fritt lager exkl. packning/emballage Omfattnng av M3-Software med Touchscreen-PC 23 Touchscreen med tangentbord och mus Baserad på Windows; ytterligare mjukvaror kan installeras Styrs via Multi-Touch på monitorn eller ca mus / tangentbord Stor bild på mätobjektet Protokollutskrift med företagslogotype Automatisk kantavkänning även på detaljer med låg kontrast Grafisk presentation med mått Bör- /Är-utvärdering med toleransangivelser Fler mätområden 100 x 100 mm 250 x 170 mm 400 x 250 mm (Incl. Z-axis extensions) Optioner: Telecentriskt underbelysning (Best.nr ) Påfallande Koaxialbelysning (Best.nr ) Kalibriernormal mit Zertifikat (Best.nr ) Z-Axis kan utökas till 200 mm (Best.nr ) Mätskala för Z-Axis Stort utbud av tillbehör DXF file integration Utbildning Kalibrerings- och reparationstjänster Skapa och ladda DXF-filer Ange toleransband Skapa förlagor Godkänd- icke godkänd Skanna QR-koden och se filmen om den mobila ytjämnhetsmätaren MarVision MM 320 på YouTube-kanalen från Mahr
