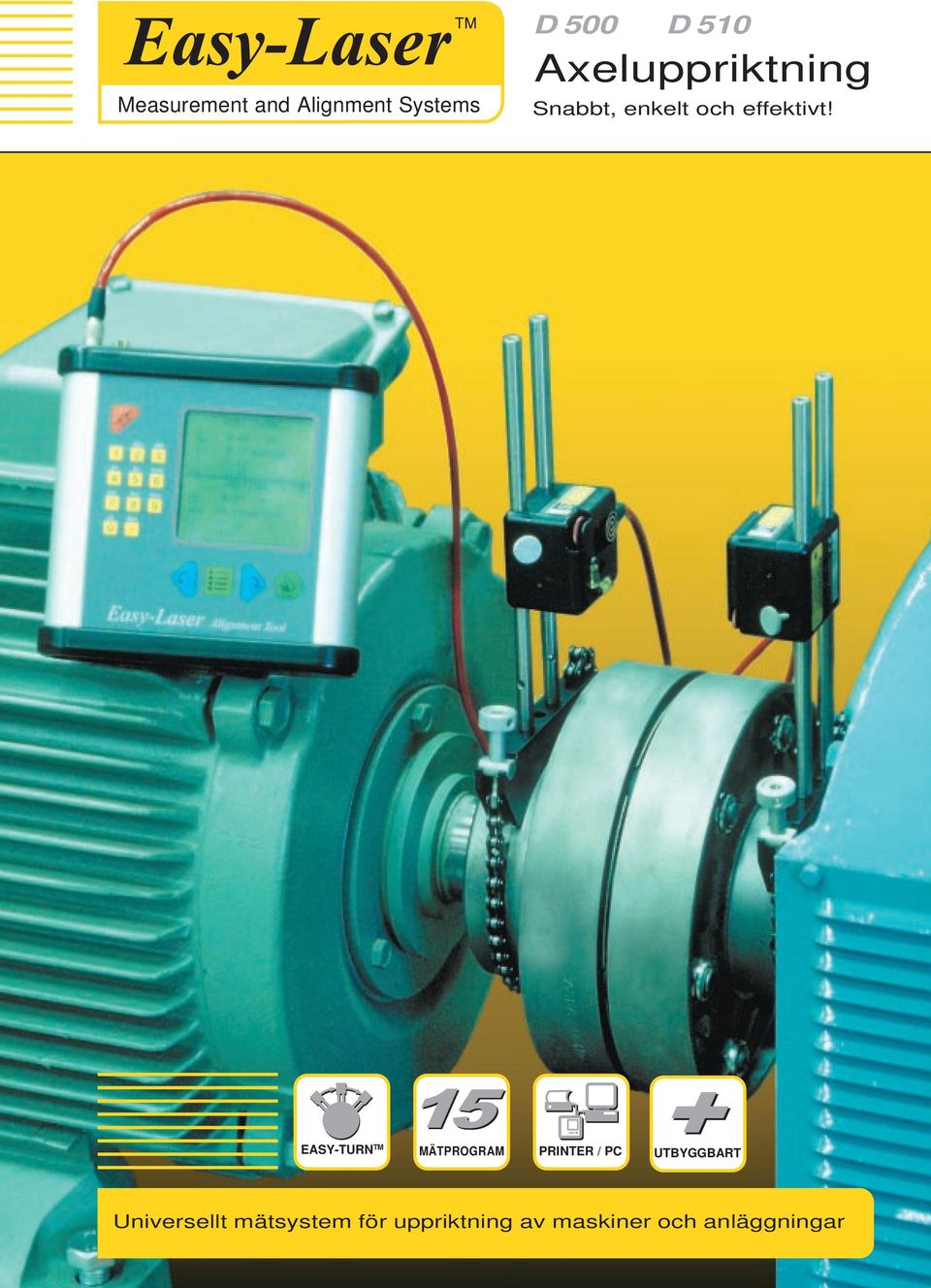

1 Measurement and Alignment Systems D 500 D 510 Axeluppriktning Snabbt, enkelt och effektivt! EASY-TURN TM 15 MÄTPROGRAM PRINTER / PC + UTBYGGBART Universellt mätsystem för uppriktning av maskiner och anläggningar

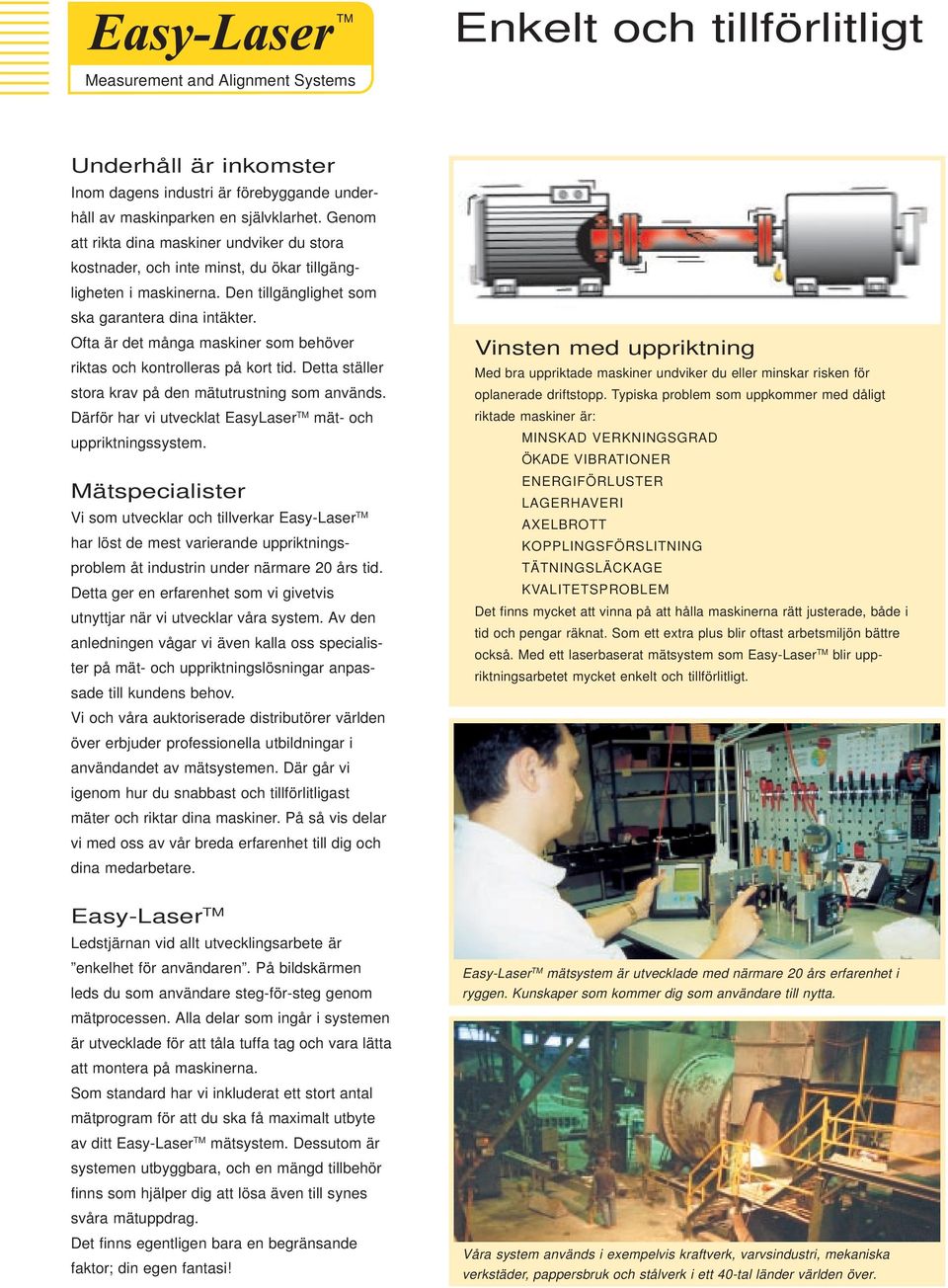

2 Enkelt och tillförlitligt Measurement and Alignment Systems Underhåll är inkomster Inom dagens industri är förebyggande underhåll av maskinparken en självklarhet. Genom att rikta dina maskiner undviker du stora kostnader, och inte minst, du ökar tillgängligheten i maskinerna. Den tillgänglighet som ska garantera dina intäkter. Ofta är det många maskiner som behöver riktas och kontrolleras på kort tid. Detta ställer stora krav på den mätutrustning som används. Därför har vi utvecklat EasyLaser TM mät- och uppriktningssystem. Mätspecialister Vi som utvecklar och tillverkar Easy-Laser TM har löst de mest varierande uppriktningsproblem åt industrin under närmare 20 års tid. Detta ger en erfarenhet som vi givetvis utnyttjar när vi utvecklar våra system. Av den anledningen vågar vi även kalla oss specialister på mät- och uppriktningslösningar anpassade till kundens behov. Vi och våra auktoriserade distributörer världen över erbjuder professionella utbildningar i användandet av mätsystemen. Där går vi igenom hur du snabbast och tillförlitligast mäter och riktar dina maskiner. På så vis delar vi med oss av vår breda erfarenhet till dig och dina medarbetare. Vinsten med uppriktning Med bra uppriktade maskiner undviker du eller minskar risken för oplanerade driftstopp. Typiska problem som uppkommer med dåligt riktade maskiner är: MINSKAD VERKNINGSGRAD ÖKADE VIBRATIONER ENERGIFÖRLUSTER LAGERHAVERI AXELBROTT KOPPLINGSFÖRSLITNING TÄTNINGSLÄCKAGE KVALITETSPROBLEM Det finns mycket att vinna på att hålla maskinerna rätt justerade, både i tid och pengar räknat. Som ett extra plus blir oftast arbetsmiljön bättre också. Med ett laserbaserat mätsystem som Easy-Laser TM blir uppriktningsarbetet mycket enkelt och tillförlitligt. Easy-Laser TM Ledstjärnan vid allt utvecklingsarbete är enkelhet för användaren. På bildskärmen leds du som användare steg-för-steg genom mätprocessen. Alla delar som ingår i systemen är utvecklade för att tåla tuffa tag och vara lätta att montera på maskinerna. Som standard har vi inkluderat ett stort antal mätprogram för att du ska få maximalt utbyte av ditt Easy-Laser TM mätsystem. Dessutom är systemen utbyggbara, och en mängd tillbehör finns som hjälper dig att lösa även till synes svåra mätuppdrag. Det finns egentligen bara en begränsande faktor; din egen fantasi! Easy-Laser TM mätsystem är utvecklade med närmare 20 års erfarenhet i ryggen. Kunskaper som kommer dig som användare till nytta. Våra system används i exempelvis kraftverk, varvsindustri, mekaniska verkstäder, pappersbruk och stålverk i ett 40-tal länder världen över.

3 Alla mätprogram som standard Inte bara axeluppriktning Easy-Laser TM är inte bara ett axeluppriktningssystem. Med hela 15 mätprogram som standard kan du utföra de flesta förekommande mätningar och uppriktningar. Vissa mätningar som exempelvis planhet, parallellitet etc fordrar kompletterande tillbehör. Horisontal - För uppriktning av horisontella maskiner enligt metoden. EasyTurn TM - För uppriktning av horisontella maskiner. Medger ned till 20 mellan mätpositionerna. Funktionen kräver system D 510. Mjukfot - Med detta program kontrollerar du att maskinen vilar på alla fötter. Kardan - Visar vinkelfel och justervärde på kardankopplade/centrumförskjutna maskiner. * Vertikal - För mätning av vertikala samt flänsmonterade maskiner. Centrum och vinkel - Detta program visar centrumförskjutning och vinkelfel mellan exempelvis två axlar. Visar mätvärden från både 1-axliga och 2-axliga mätenheter. Lämpligt för dynamiska mätningar. Värde - Visar kontinuerliga mätvärden från både 1-axliga och 2-axliga mätenheter. Upp till 10 mätenheter kan kopplas i serie och nollställas individuellt. Lämpligt för dynamiska mätningar, planhetsmätningar etc. Spindelriktning - För mätning av maskinspindlars pekriktning i verktygsmaskiner, borrmaskiner etc. Rakhet - För rakhetsmätning av exempelvis maskinfundament, axlar, lagergångar etc. Hålcentrum - Används vid rakhetsmätning av lagergångar när håldiametern varierar. * Planhet - Program för mätning av planhet/tvist på maskinfundament, maskinbord etc. * Lodlinje - Med Lodlinje-programmet mäter du lodlinje (vertikal) på exempelvis turbin- och generatoraxlar. * Rätvinklighet - För mätning av rätvinklighet i maskiner och anläggningar. * Parallellitet - För mätning av parallellitet mellan valsar, maskingavlar etc. * Fläns - För planhetsmätning av flänsar och cirkulära plan, exempelvis svängkranslager. * * Dessa program/mätningar fordrar tillbehör.

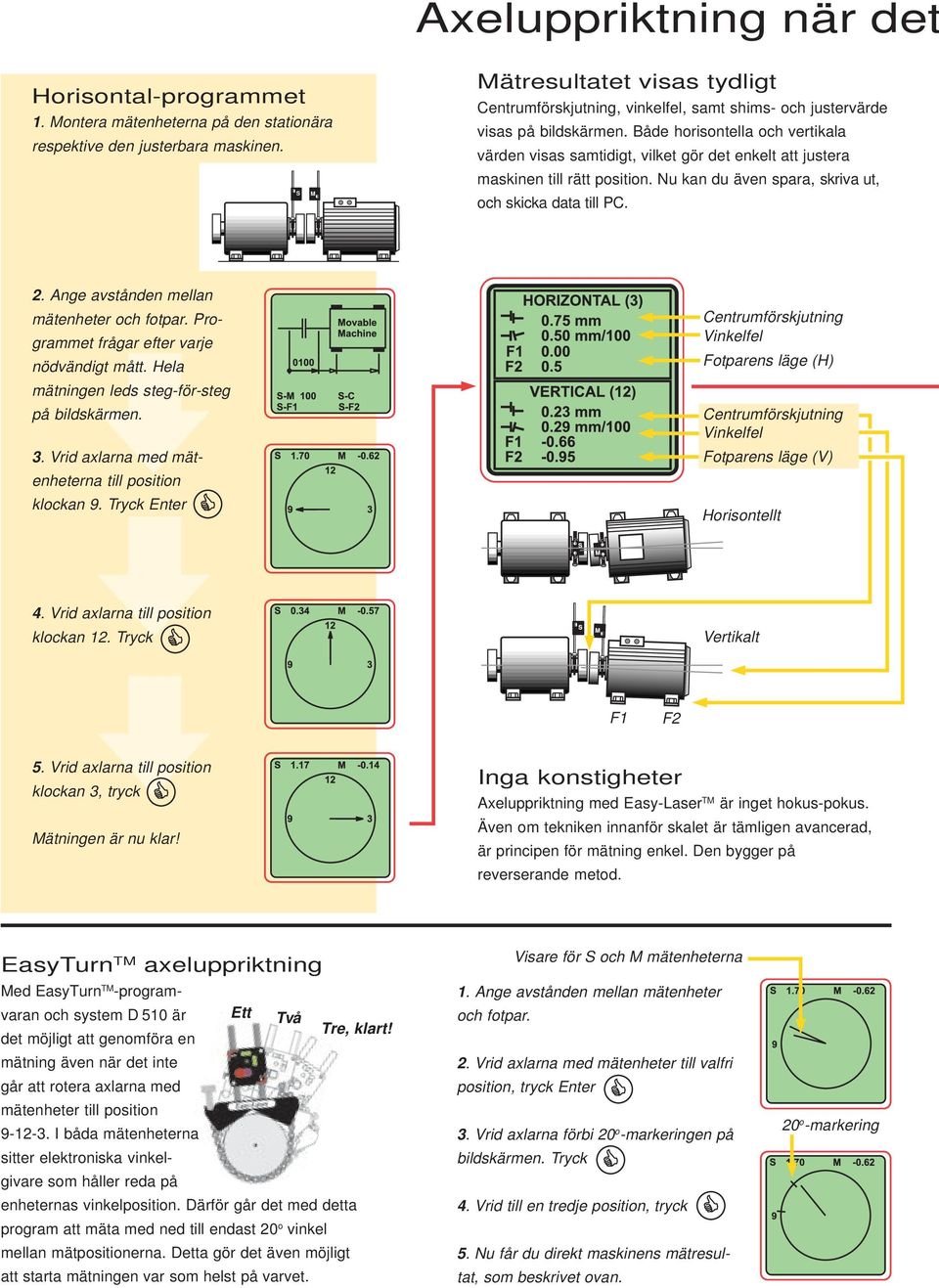

4 Axeluppriktning när det Horisontal-programmet 1. Montera mätenheterna på den stationära respektive den justerbara maskinen. S M Mätresultatet visas tydligt Centrumförskjutning, vinkelfel, samt shims- och justervärde visas på bildskärmen. Både horisontella och vertikala värden visas samtidigt, vilket gör det enkelt att justera maskinen till rätt position. Nu kan du även spara, skriva ut, och skicka data till PC. 2. Ange avstånden mellan mätenheter och fotpar. Programmet frågar efter varje nödvändigt mått. Hela mätningen leds steg-för-steg på bildskärmen. 3. Vrid axlarna med mätenheterna till position klockan 9. Tryck Enter Centrumförskjutning Vinkelfel Fotparens läge (H) Centrumförskjutning Vinkelfel Fotparens läge (V) Horisontellt 4. Vrid axlarna till position klockan 12. Tryck Vertikalt F1 F2 5. Vrid axlarna till position klockan 3, tryck Mätningen är nu klar! Inga konstigheter Axeluppriktning med Easy-Laser TM är inget hokus-pokus. Även om tekniken innanför skalet är tämligen avancerad, är principen för mätning enkel. Den bygger på reverserande metod. EasyTurn TM axeluppriktning Med EasyTurn TM -programvaran och system D 510 är Ett Två Tre, klart! det möjligt att genomföra en mätning även när det inte går att rotera axlarna med mätenheter till position I båda mätenheterna sitter elektroniska vinkelgivare som håller reda på enheternas vinkelposition. Därför går det med detta program att mäta med ned till endast 20 o vinkel mellan mätpositionerna. Detta gör det även möjligt att starta mätningen var som helst på varvet. Visare för S och M mätenheterna 1. Ange avstånden mellan mätenheter och fotpar. 2. Vrid axlarna med mätenheter till valfri position, tryck Enter 3. Vrid axlarna förbi 20 o -markeringen på bildskärmen. Tryck 4. Vrid till en tredje position, tryck 5. Nu får du direkt maskinens mätresultat, som beskrivet ovan. 20 o -markering

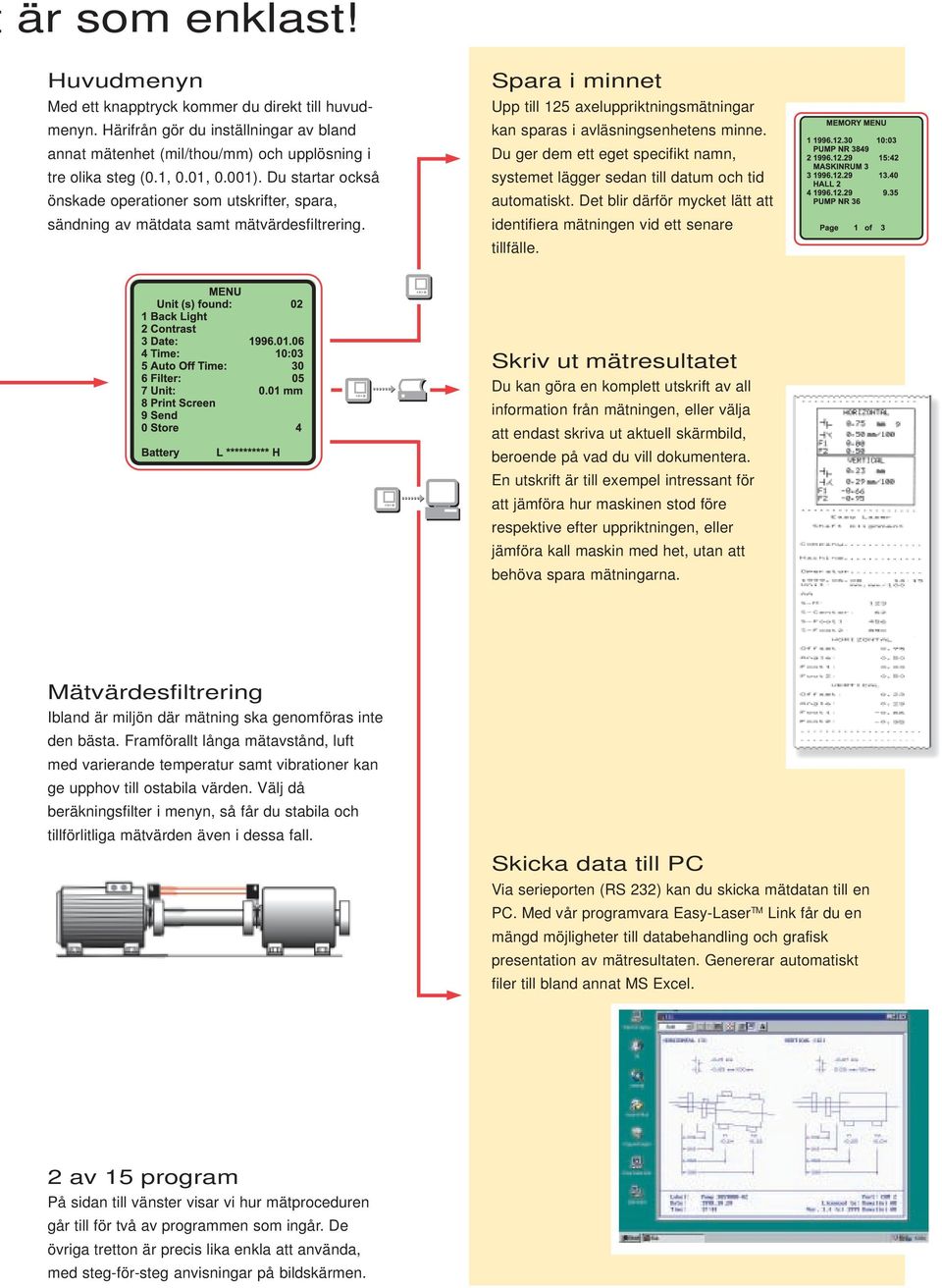

5 är som enklast! Huvudmenyn Med ett knapptryck kommer du direkt till huvudmenyn. Härifrån gör du inställningar av bland annat mätenhet (mil/thou/mm) och upplösning i tre olika steg (0.1, 0.01, 0.001). Du startar också önskade operationer som utskrifter, spara, sändning av mätdata samt mätvärdesfiltrering. Spara i minnet Upp till 125 axeluppriktningsmätningar kan sparas i avläsningsenhetens minne. Du ger dem ett eget specifikt namn, systemet lägger sedan till datum och tid automatiskt. Det blir därför mycket lätt att identifiera mätningen vid ett senare tillfälle. Skriv ut mätresultatet Du kan göra en komplett utskrift av all information från mätningen, eller välja att endast skriva ut aktuell skärmbild, beroende på vad du vill dokumentera. En utskrift är till exempel intressant för att jämföra hur maskinen stod före respektive efter uppriktningen, eller jämföra kall maskin med het, utan att behöva spara mätningarna. Mätvärdesfiltrering Ibland är miljön där mätning ska genomföras inte den bästa. Framförallt långa mätavstånd, luft med varierande temperatur samt vibrationer kan ge upphov till ostabila värden. Välj då beräkningsfilter i menyn, så får du stabila och tillförlitliga mätvärden även i dessa fall. Skicka data till PC Via serieporten (RS 232) kan du skicka mätdatan till en PC. Med vår programvara Easy-Laser TM Link får du en mängd möjligheter till databehandling och grafisk presentation av mätresultaten. Genererar automatiskt filer till bland annat MS Excel. 2 av 15 program På sidan till vänster visar vi hur mätproceduren går till för två av programmen som ingår. De övriga tretton är precis lika enkla att använda, med steg-för-steg anvisningar på bildskärmen.

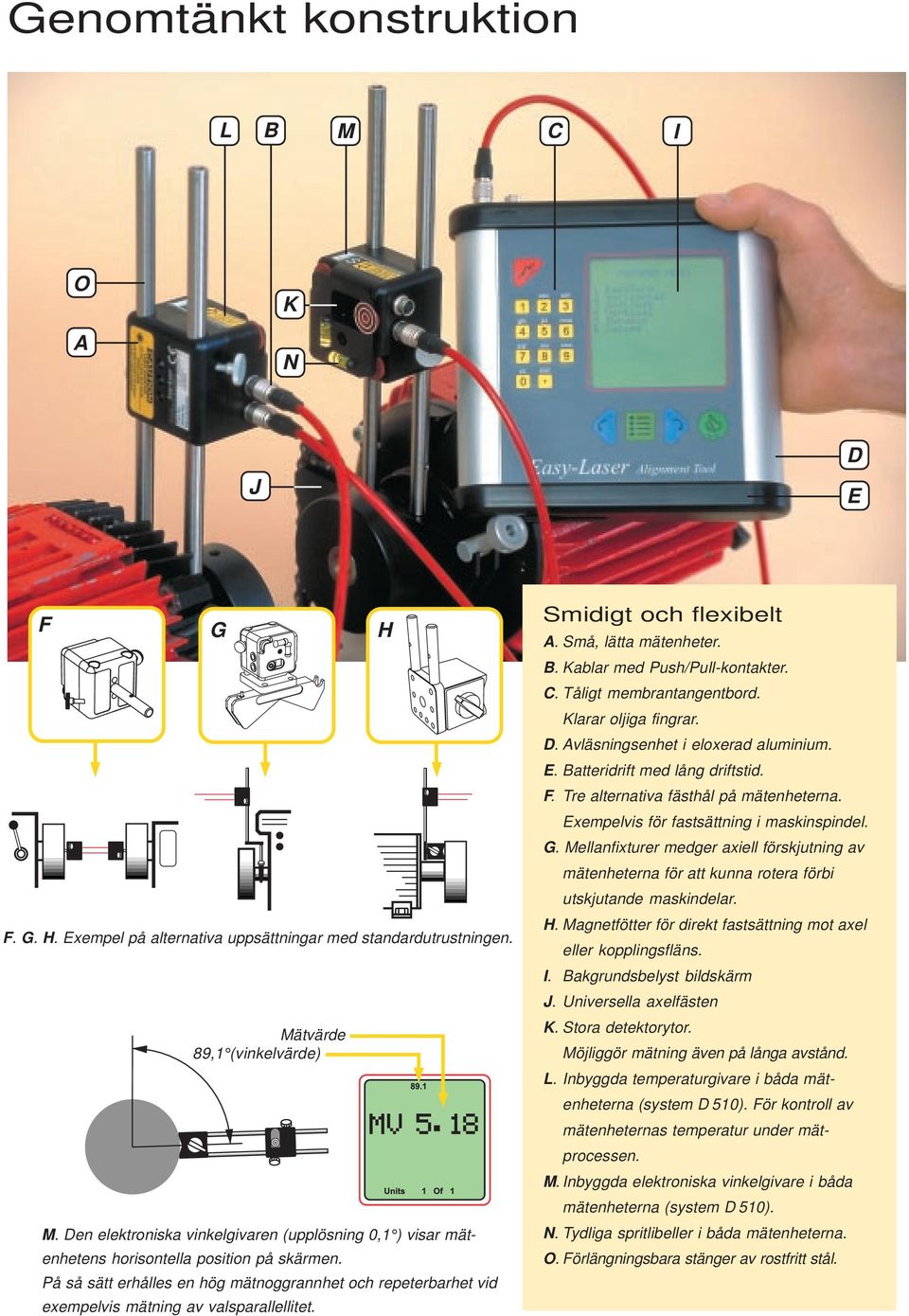

6 Genomtänkt konstruktion L B M C I O A K N J D E F G F. G. H. Exempel på alternativa uppsättningar med standardutrustningen. Mätvärde 89,1 (vinkelvärde) M. Den elektroniska vinkelgivaren (upplösning 0,1 ) visar mätenhetens horisontella position på skärmen. På så sätt erhålles en hög mätnoggrannhet och repeterbarhet vid exempelvis mätning av valsparallellitet. H Smidigt och flexibelt A. Små, lätta mätenheter. B. Kablar med Push/Pull-kontakter. C. Tåligt membrantangentbord. Klarar oljiga fingrar. D. Avläsningsenhet i eloxerad aluminium. E. Batteridrift med lång driftstid. F. Tre alternativa fästhål på mätenheterna. Exempelvis för fastsättning i maskinspindel. G. Mellanfixturer medger axiell förskjutning av mätenheterna för att kunna rotera förbi utskjutande maskindelar. H. Magnetfötter för direkt fastsättning mot axel eller kopplingsfläns. I. Bakgrundsbelyst bildskärm J. Universella axelfästen K. Stora detektorytor. Möjliggör mätning även på långa avstånd. L. Inbyggda temperaturgivare i båda mätenheterna (system D 510). För kontroll av mätenheternas temperatur under mätprocessen. M. Inbyggda elektroniska vinkelgivare i båda mätenheterna (system D 510). N. Tydliga spritlibeller i båda mätenheterna. O. Förlängningsbara stänger av rostfritt stål.

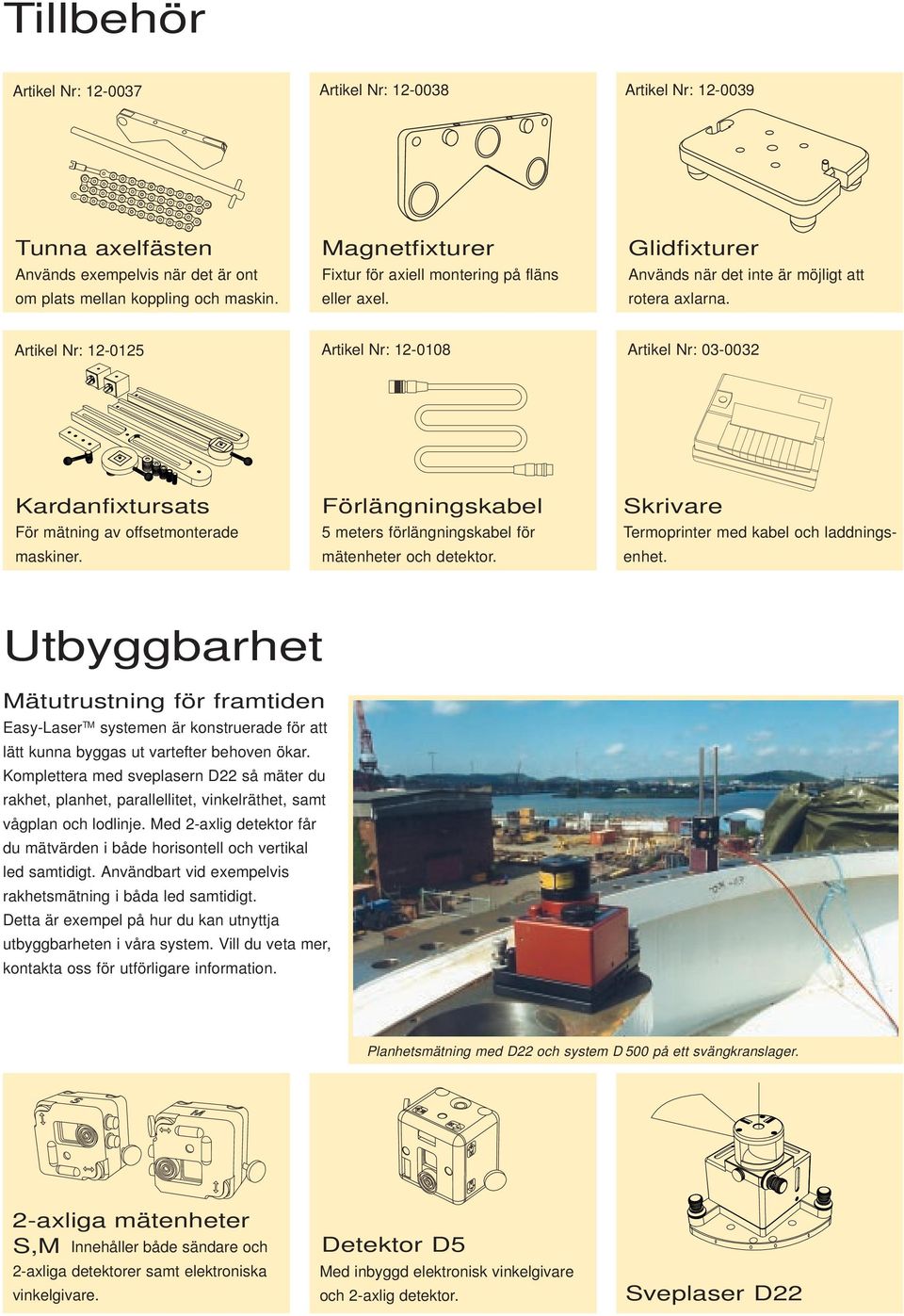

7 Tillbehör Artikel Nr: Artikel Nr: Artikel Nr: Tunna axelfästen Används exempelvis när det är ont om plats mellan koppling och maskin. Magnetfixturer Fixtur för axiell montering på fläns eller axel. Glidfixturer Används när det inte är möjligt att rotera axlarna. Artikel Nr: Artikel Nr: Artikel Nr: Kardanfixtursats För mätning av offsetmonterade maskiner. Förlängningskabel 5 meters förlängningskabel för mätenheter och detektor. Skrivare Termoprinter med kabel och laddningsenhet. Utbyggbarhet Mätutrustning för framtiden Easy-Laser TM systemen är konstruerade för att lätt kunna byggas ut vartefter behoven ökar. Komplettera med sveplasern D22 så mäter du rakhet, planhet, parallellitet, vinkelräthet, samt vågplan och lodlinje. Med 2-axlig detektor får du mätvärden i både horisontell och vertikal led samtidigt. Användbart vid exempelvis rakhetsmätning i båda led samtidigt. Detta är exempel på hur du kan utnyttja utbyggbarheten i våra system. Vill du veta mer, kontakta oss för utförligare information. Planhetsmätning med D22 och system D 500 på ett svängkranslager. 2-axliga mätenheter S,M Innehåller både sändare och 2-axliga detektorer samt elektroniska vinkelgivare. Detektor D5 Med inbyggd elektronisk vinkelgivare och 2-axlig detektor. Sveplaser D22

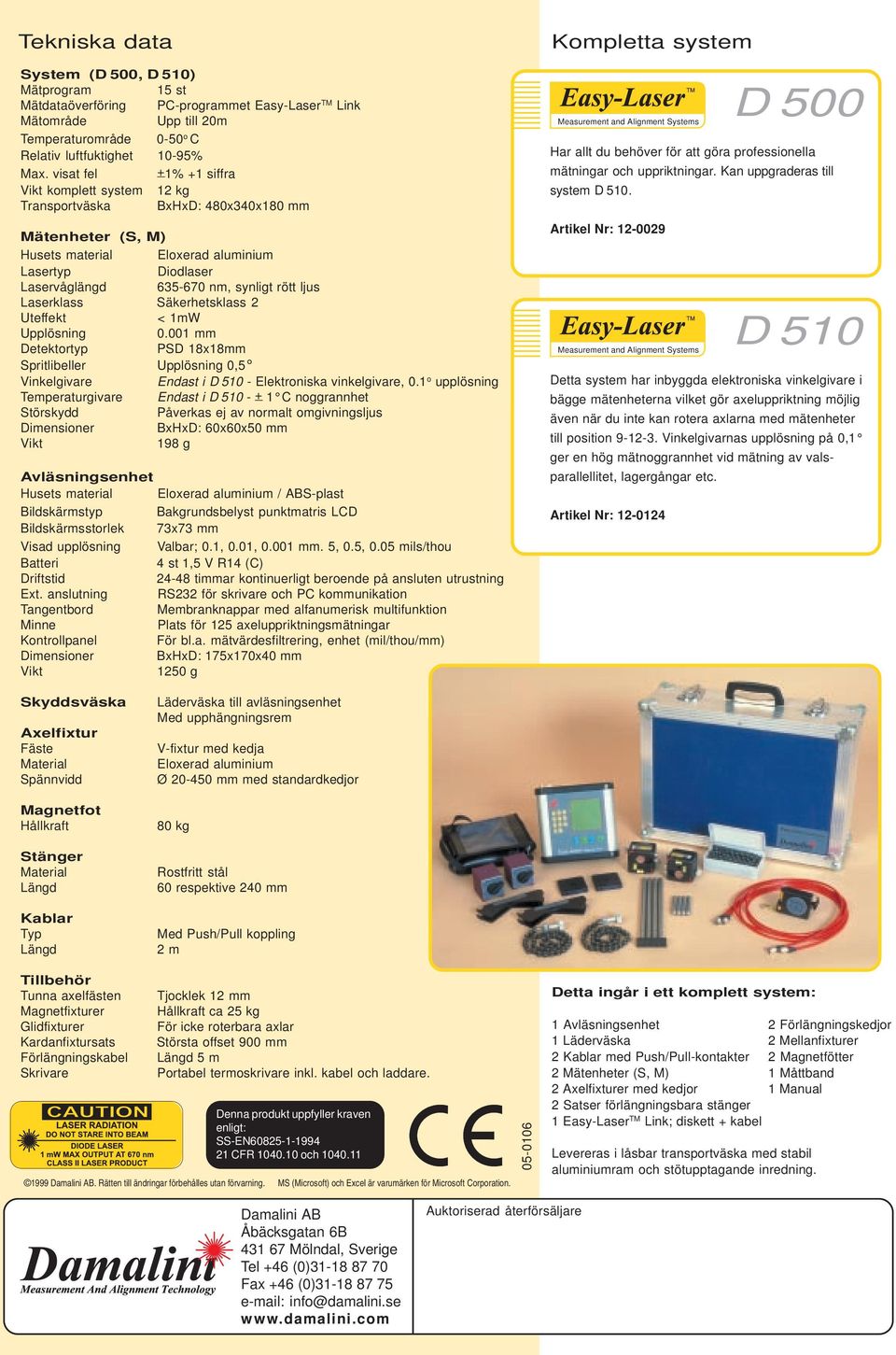

8 Tekniska data System (D 500, D 510) Mätprogram 15 st Mätdataöverföring PC-programmet Easy-Laser TM Link Mätområde Upp till 20m Temperaturområde 0-50 o C Relativ luftfuktighet 10-95% Max. visat fel +1% +1 siffra Vikt komplett system 12 kg Transportväska BxHxD: 480x340x180 mm Mätenheter (S, M) Husets material Eloxerad aluminium Lasertyp Diodlaser Laservåglängd nm, synligt rött ljus Laserklass Säkerhetsklass 2 Uteffekt < 1mW Upplösning mm Detektortyp PSD 18x18mm Spritlibeller Upplösning 0,5 Vinkelgivare Endast i D Elektroniska vinkelgivare, 0.1 o upplösning Temperaturgivare Endast i D C noggrannhet Störskydd Påverkas ej av normalt omgivningsljus Dimensioner BxHxD: 60x60x50 mm Vikt 198 g Avläsningsenhet Husets material Eloxerad aluminium / ABS-plast Bildskärmstyp Bakgrundsbelyst punktmatris LCD Bildskärmsstorlek 73x73 mm Visad upplösning Valbar; 0.1, 0.01, mm. 5, 0.5, 0.05 mils/thou Batteri 4 st 1,5 V R14 (C) Driftstid timmar kontinuerligt beroende på ansluten utrustning Ext. anslutning RS232 för skrivare och PC kommunikation Tangentbord Membranknappar med alfanumerisk multifunktion Minne Plats för 125 axeluppriktningsmätningar Kontrollpanel För bl.a. mätvärdesfiltrering, enhet (mil/thou/mm) Dimensioner BxHxD: 175x170x40 mm Vikt 1250 g Kompletta system Measurement and Alignment Systems D 500 Har allt du behöver för att göra professionella mätningar och uppriktningar. Kan uppgraderas till system D 510. Artikel Nr: Measurement and Alignment Systems D 510 Detta system har inbyggda elektroniska vinkelgivare i bägge mätenheterna vilket gör axeluppriktning möjlig även när du inte kan rotera axlarna med mätenheter till position Vinkelgivarnas upplösning på 0,1 ger en hög mätnoggrannhet vid mätning av valsparallellitet, lagergångar etc. Artikel Nr: Skyddsväska Axelfixtur Fäste Material Spännvidd Magnetfot Hållkraft Stänger Material Längd Kablar Typ Längd Läderväska till avläsningsenhet Med upphängningsrem V-fixtur med kedja Eloxerad aluminium Ø mm med standardkedjor 80 kg Rostfritt stål 60 respektive 240 mm Med Push/Pull koppling 2 m Tillbehör Tunna axelfästen Magnetfixturer Glidfixturer Kardanfixtursats Förlängningskabel Skrivare Tjocklek 12 mm Hållkraft ca 25 kg För icke roterbara axlar Största offset 900 mm Längd 5 m Portabel termoskrivare inkl. kabel och laddare. Denna produkt uppfyller kraven enligt: SS-EN CFR och Damalini AB. Rätten till ändringar förbehålles utan förvarning. MS (Microsoft) och Excel är varumärken för Microsoft Corporation Detta ingår i ett komplett system: 1 Avläsningsenhet 1 Läderväska 2 Kablar med Push/Pull-kontakter 2 Mätenheter (S, M) 2 Axelfixturer med kedjor 2 Satser förlängningsbara stänger 1 Easy-Laser TM Link; diskett + kabel Levereras i låsbar transportväska med stabil aluminiumram och stötupptagande inredning. 2 Förlängningskedjor 2 Mellanfixturer 2 Magnetfötter 1 Måttband 1 Manual Damalini AB Åbäcksgatan 6B Mölndal, Sverige Tel +46 (0) Fax +46 (0) info@damalini.se Auktoriserad återförsäljare
