Touring 928 Produkt information. En kraftfull utomhusrullstol med servostyrning som gör den extra kursstabil

Transkript

1

2 En kraftfull utomhusrullstol med servostyrning som gör den extra kursstabil

3 Alternativa sitsar Sitssystem Ergostar Sitssystem - Ergopor -Recaro -Plansits som bas för alternativa sittdynor -Specialsitsar

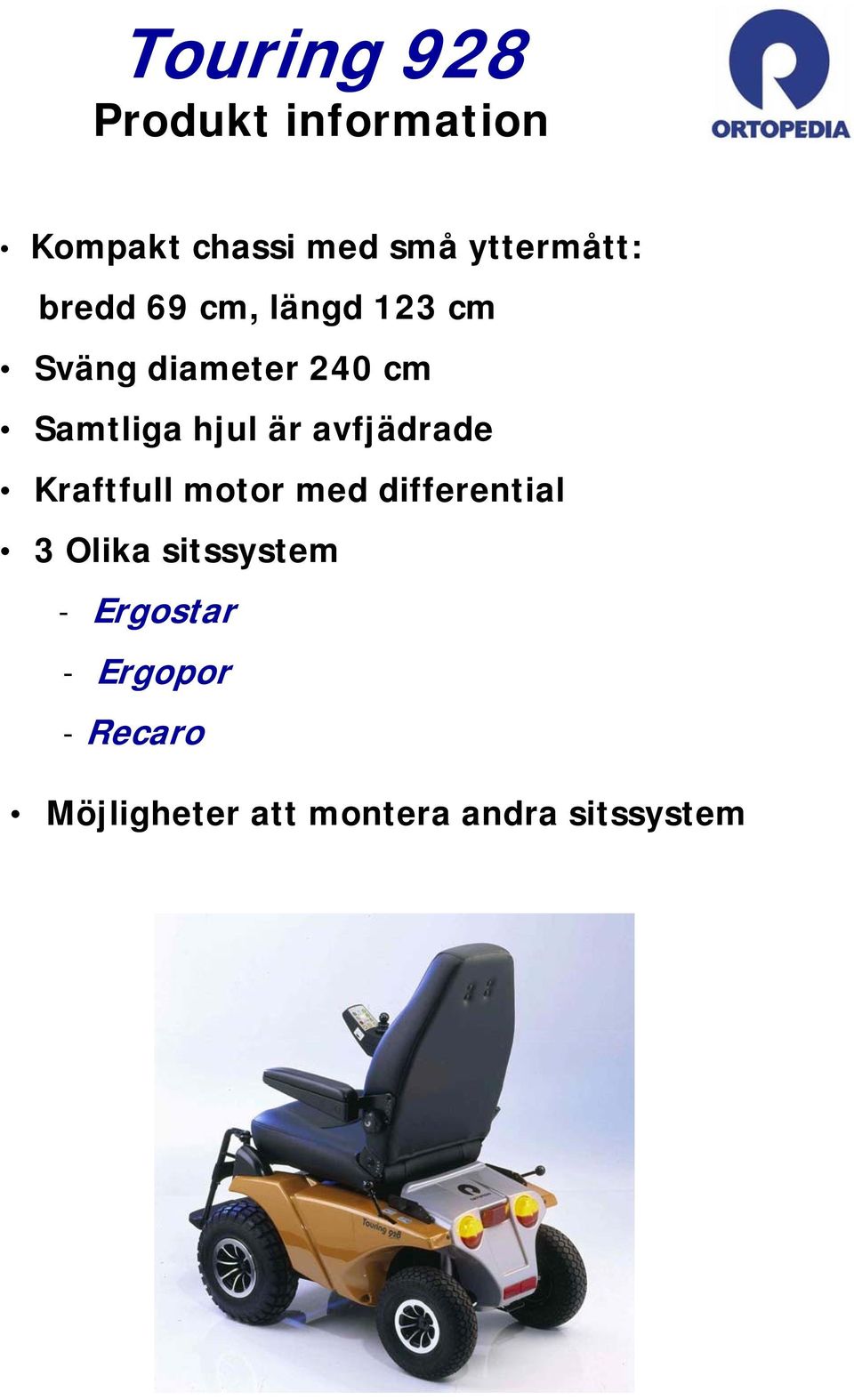

4 Kompakt chassi med små yttermått: bredd 69 cm, längd 123 cm Sväng diameter 240 cm Samtliga hjul är avfjädrade Kraftfull motor med differential 3 Olika sitssystem - Ergostar - Ergopor - Recaro Möjligheter att montera andra sitssystem

5 Tekniska data Drivhjul (fram) 14 - luft (eller massiva) - grå eller svarta Styrhjul (bak) 13 - luft (eller massiva) - grå eller svarta (6 km/h,) 10 km/h eller 15 km/h version Motorstyrka: 540 Watt för 6/10 km/h eller 700 Watt för 15 km/h Totalvikt 135 kg Max. brukarvikt 150 kg

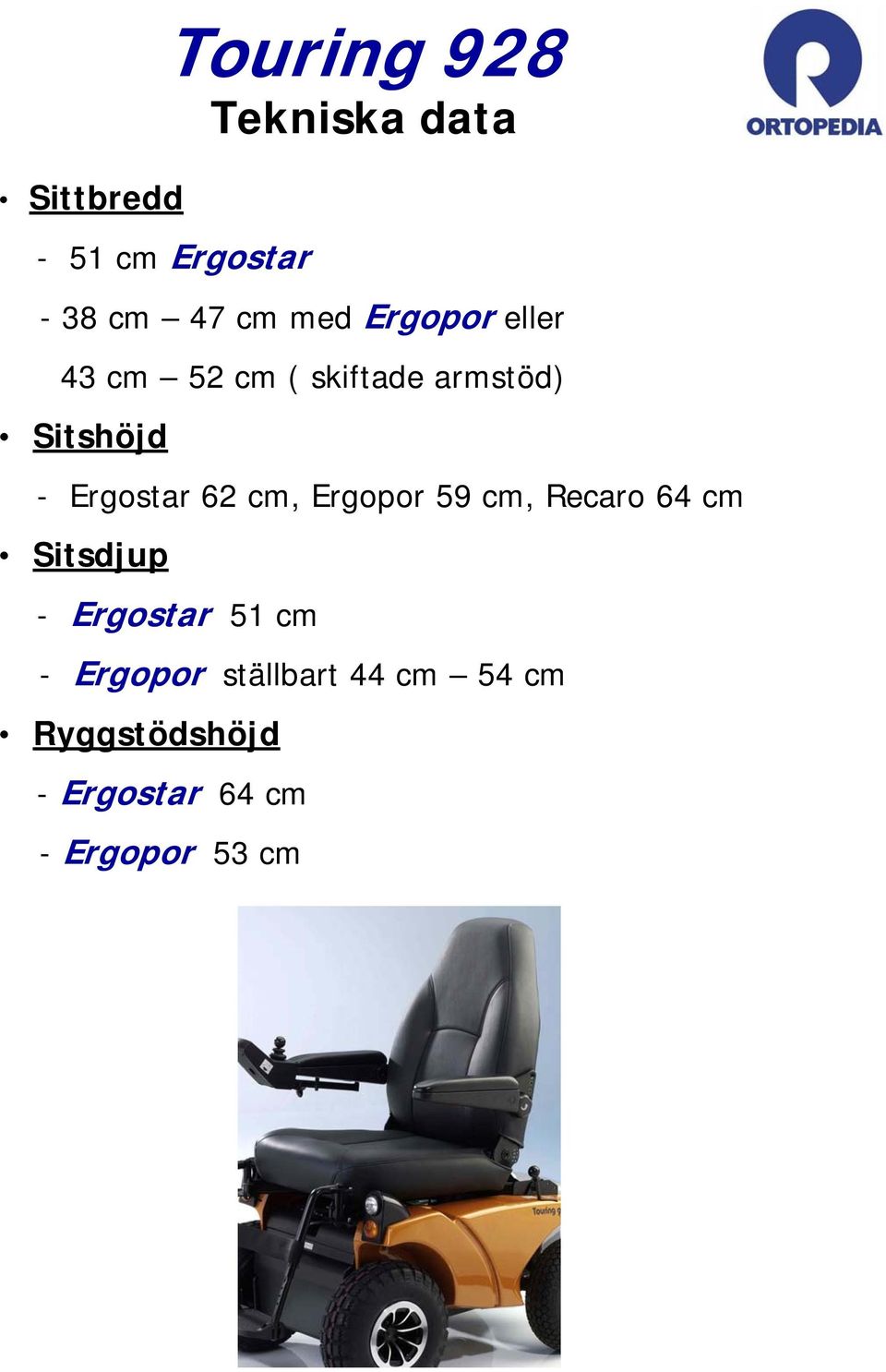

6 Sittbredd Touring 928 Tekniska data - 51 cm Ergostar - 38 cm 47 cm med Ergopor eller 43 cm 52 cm ( skiftade armstöd) Sitshöjd - Ergostar 62 cm, Ergopor 59 cm, Recaro 64 cm Sitsdjup - Ergostar 51 cm - Ergopor ställbart 44 cm 54 cm Ryggstödshöjd - Ergostar 64 cm - Ergopor 53 cm

7 Sitssystem Ergostar Vinkelställbart ryggstöd I vinklarna 0 /15 /30 /45 /60 Ställbart svankstöd i 5 lägen

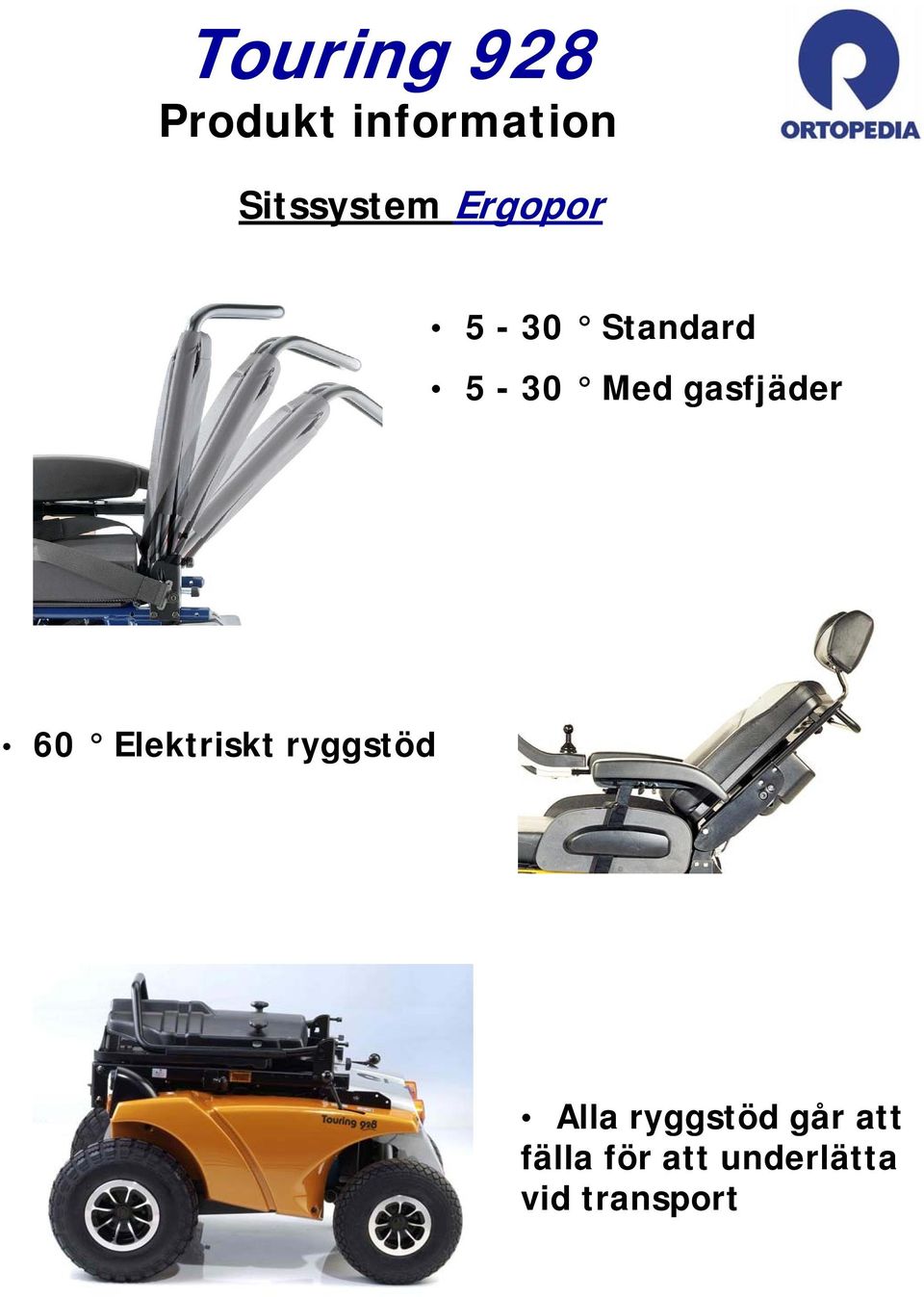

8 Sitssystem Ergopor 5-30 Standard 5-30 Med gasfjäder 60 Elektriskt ryggstöd Alla ryggstöd går att fälla för att underlätta vid transport

9 Manuellt ställbar tilt 4 till 20 i 4 steg Elektriskt ställbar tilt 4 till 20 steglöst

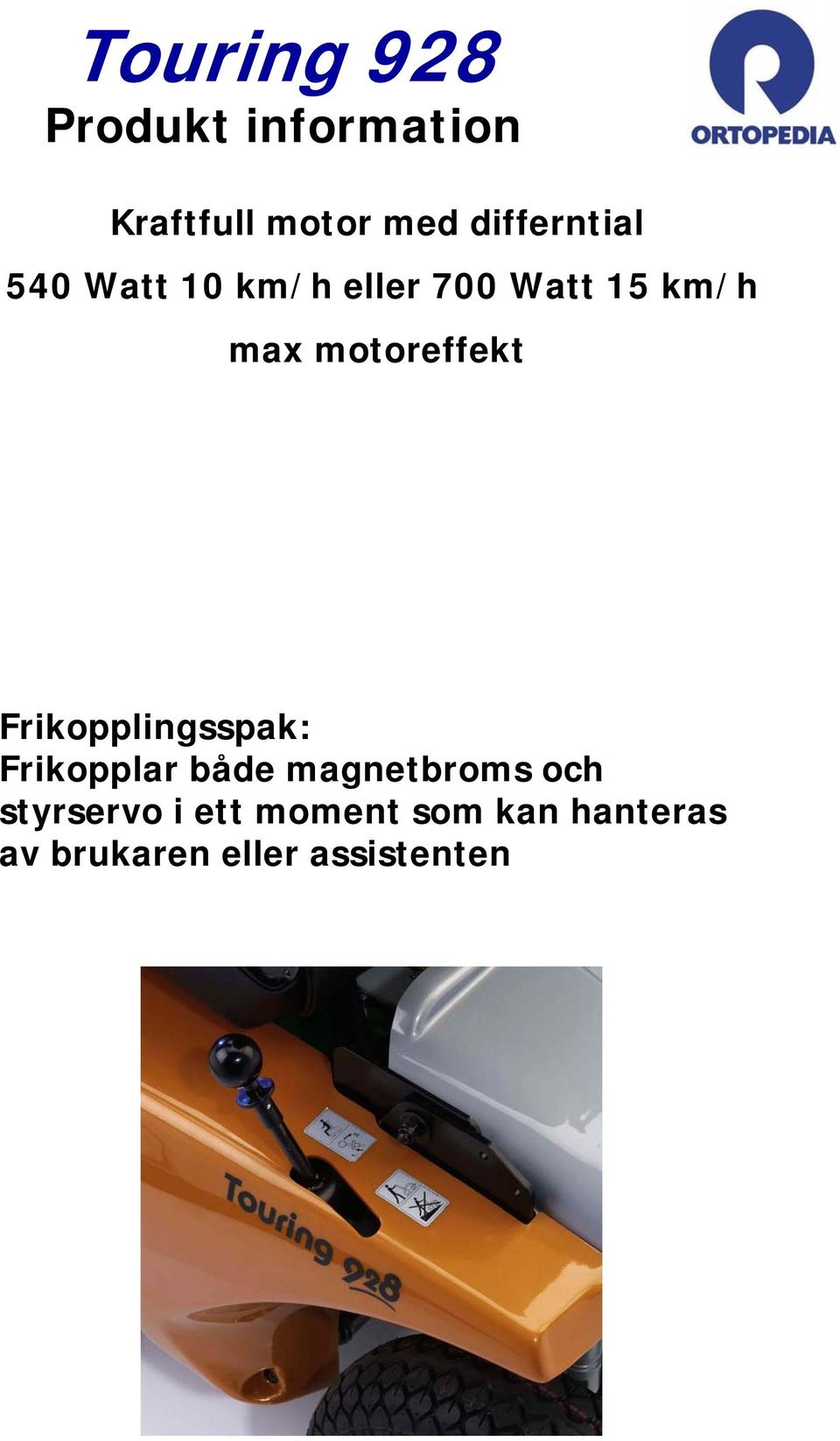

10 Kraftfull motor med differntial 540 Watt 10 km/h eller 700 Watt 15 km/h max motoreffekt Frikopplingsspak: Frikopplar både magnetbroms och styrservo i ett moment som kan hanteras av brukaren eller assistenten

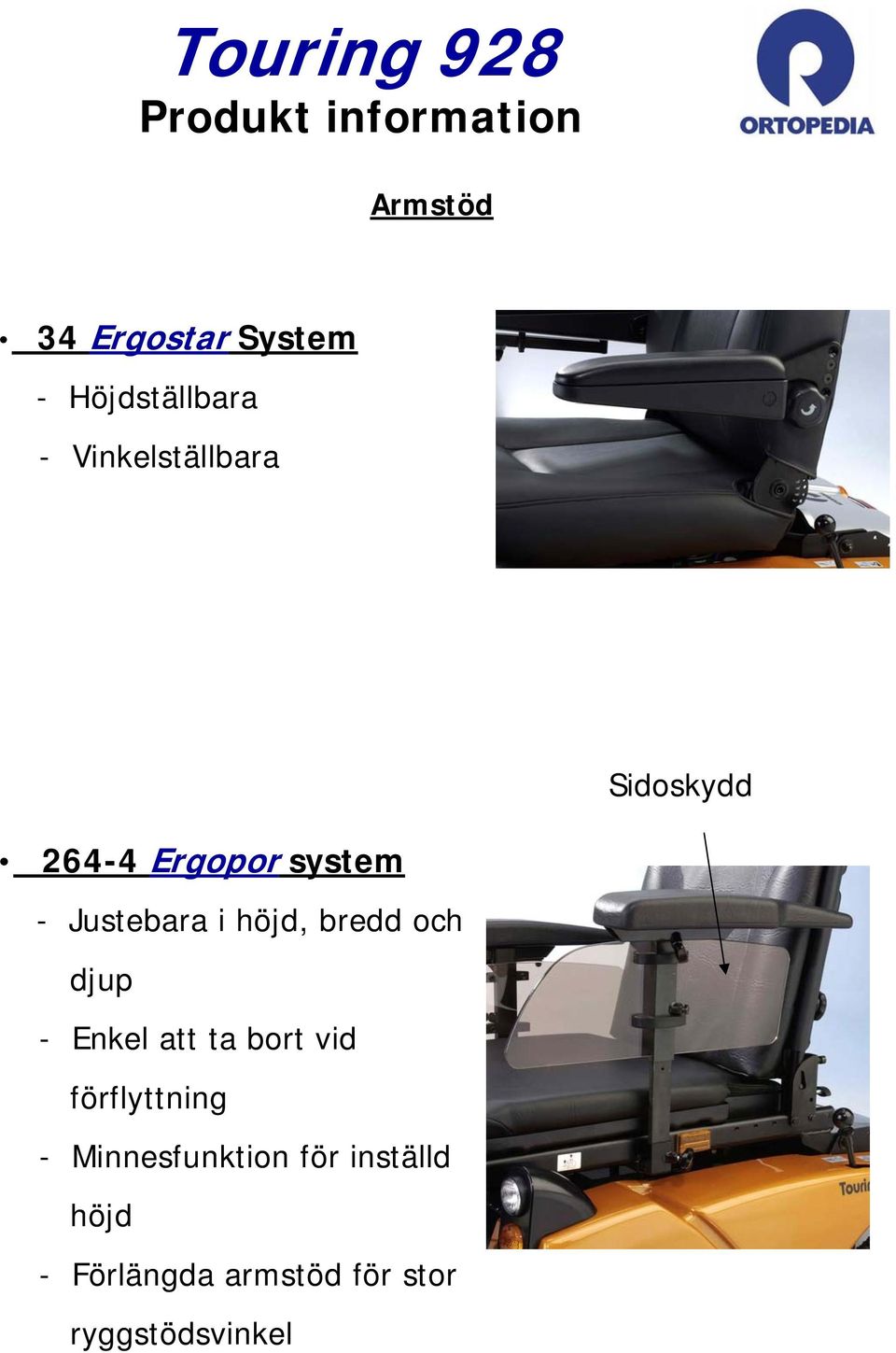

11 Armstöd 34 Ergostar System - Höjdställbara - Vinkelställbara Sidoskydd Ergopor system - Justebara i höjd, bredd och djup - Enkelatttabortvid förflyttning - Minnesfunktion för inställd höjd - Förlängda armstöd för stor ryggstödsvinkel

12 Svängbara benstöd Längdställbarai fastasteg - Delade forplattor 476A - Breddade benstöd +3 cm/sida 74 - Längdställbarai fastasteg - Hel fotplatta 774 manuella vinkelställbara - Steglöst ställbara i längd och vinkel - Ställbar vadplatta 774 elektriskt vinkelställbara - Steglöst ställbara i längd och vinkel - Ställbar vadplatta

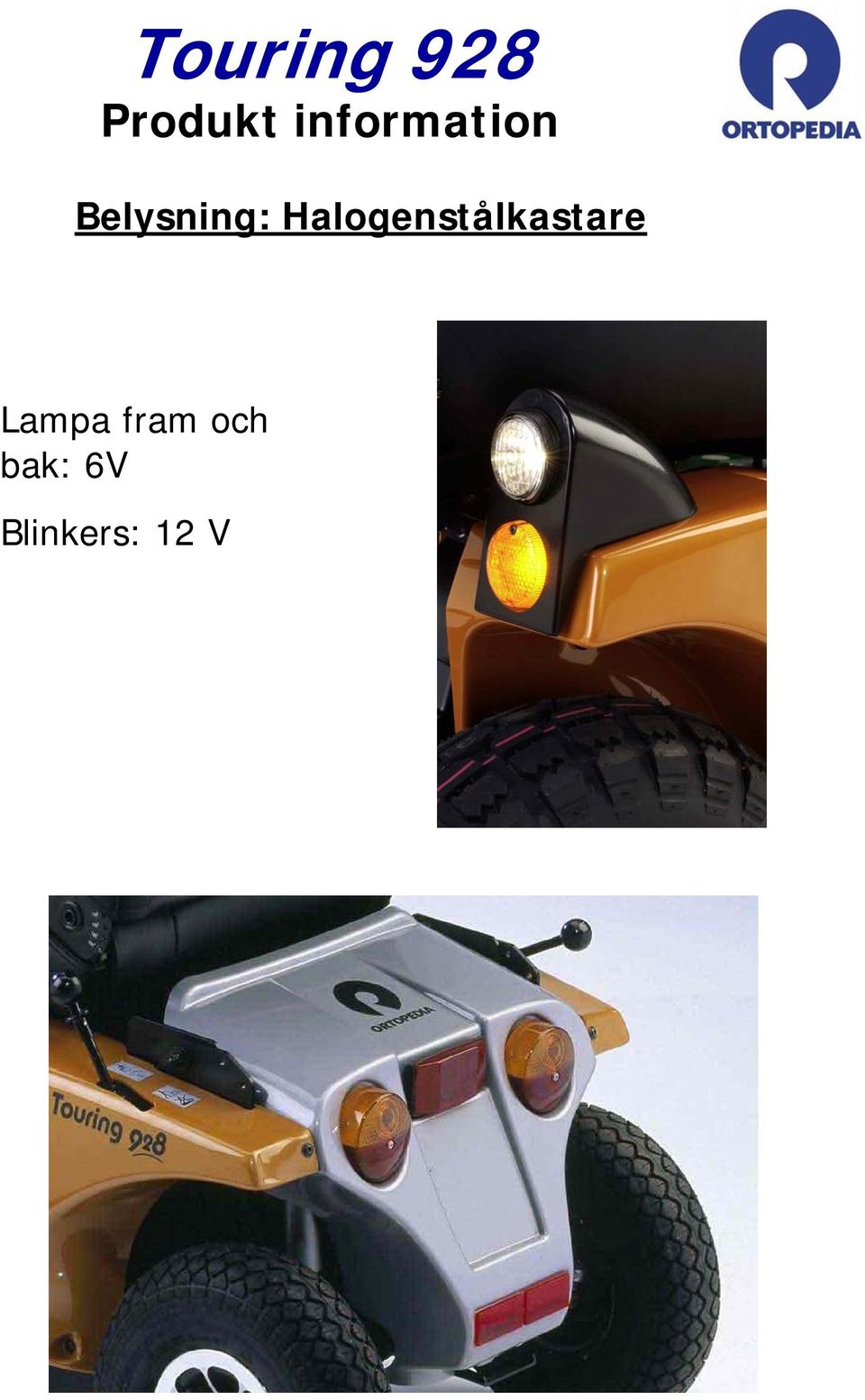

13 Belysning: Halogenstålkastare Lampa fram och bak: 6V Blinkers: 12 V

14 Fjädring av drivhjul Ställbar fjädring Chassi Kan flyttas i flera positioner i ramen och därmed förändra hårdheten Styrhjul Individuellt avfjädrade hjul

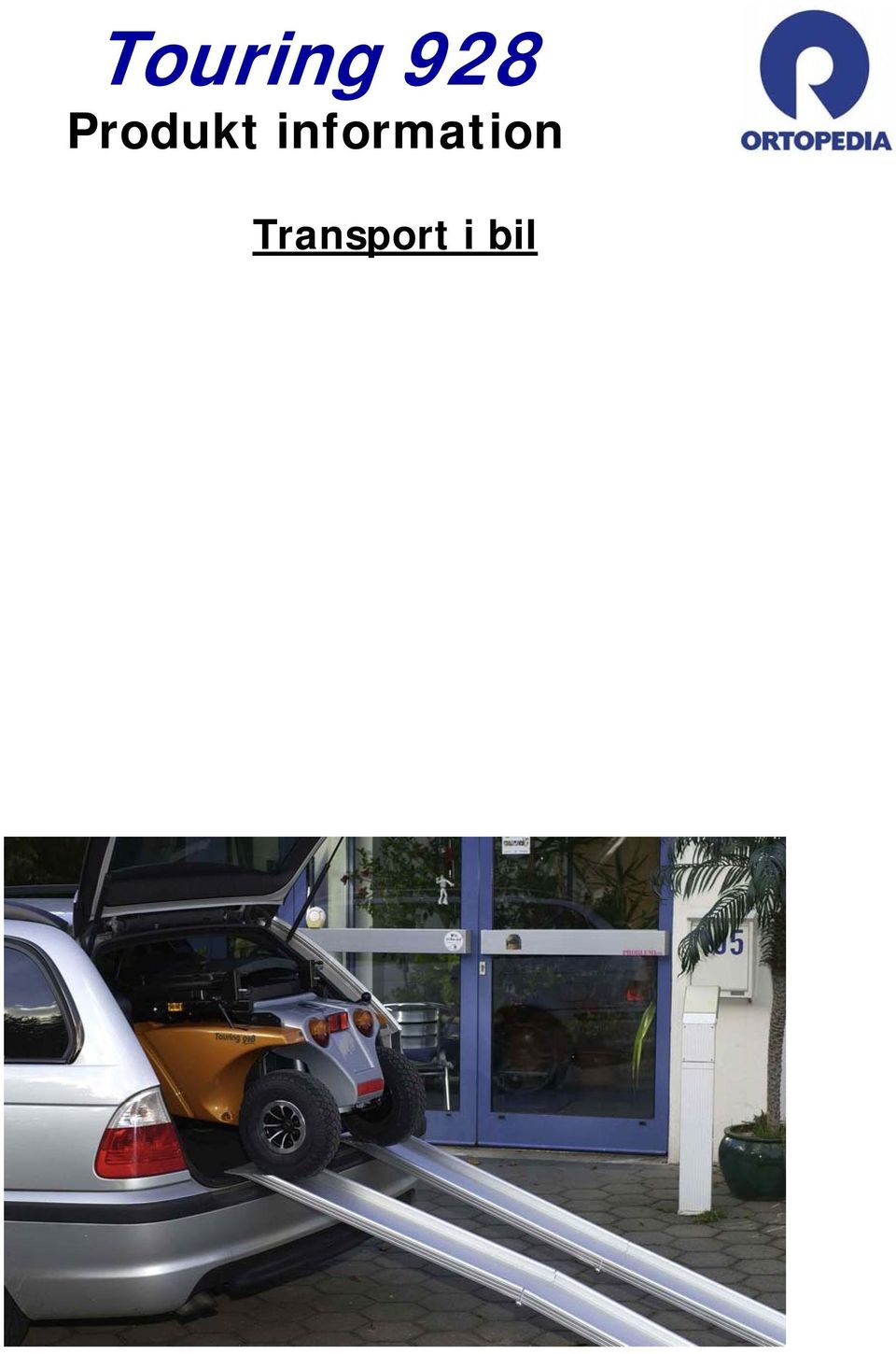

15 Transport i bil

16 Service Sätet kan tiltas 90 bakåt för att underlätta åtkomlighet vid eventuell service

17 Control system BG 22 (CAN BUS controller) digital kommunikation mellan modulerna - kablar med liten diameter - enkel anslutning programmering utan handprog. enhet - On-Board programmering via joystick modul med key-code programmeringsmall - Progammering via WINDOWS PC finns också mjukvara kan uppdateras via Internet

18 Control system Joystickmodul Kompakt format Kablage ansluts via integrerade kontakter Magnetlås Robust, induktiv joystick 5 st olika hastighetsval 5 st programmerbara profiler Integrerade kontakter för spec.kontroller Elektronikbox Kablage ansluts via integrerade kontakter Felsökningssystem integrerat Integrerad belysningsbox Max. motorström 110 A alternativt 180 A

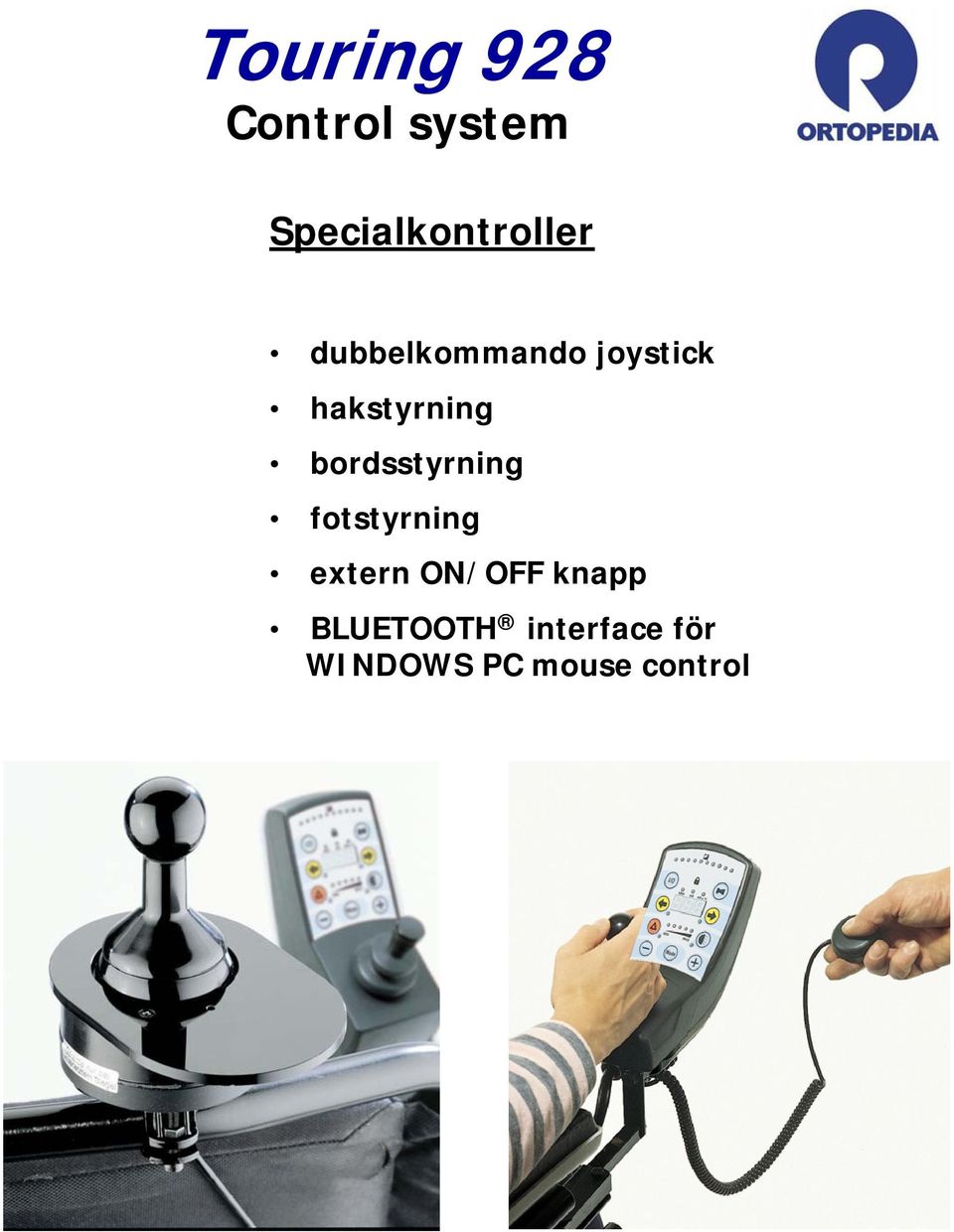

19 Control system Specialkontroller dubbelkommando joystick hakstyrning bordsstyrning fotstyrning extern ON/OFF knapp BLUETOOTH interface för WINDOWS PC mouse control

20 Tillbehör Bricka/bord Höftbälte Förvaringsskydd för rullstol ON-Board programming & PC service software Kryck-/käpphållare Backspegel Huvudstöd Paralellbeslag (sidosvängbartmanöverboxfäste)

21 Tillbehör Bagage-box
