1 Rapport Miljöteknisk porluft undersökning SÄTUNA 3:177, SIGTUNA KOMMUN REV

2 UPPDRAG Titel på rapport: Status: Datum: MEDVERKANDE Miljöteknisk porluftundersökning Sätuna 3:177, Sigtuna kommun Beställare: Kontaktperson: Sigtunahem AB Bonnie Winnberg Konsult: Uppdragsansvarig: Författare: Kvalitetsgranskare: Tyréns Anna Fröberg Flerlage Mattias Rönnbäck Anna Fröberg Flerlage REVIDERINGAR Revideringsdatum Version Revideringsdatum Version: Initialer: Tyréns AB Stockholm Besök: Peter Myndes Backe 16 Tel: Säte: Stockholm Org.nr:

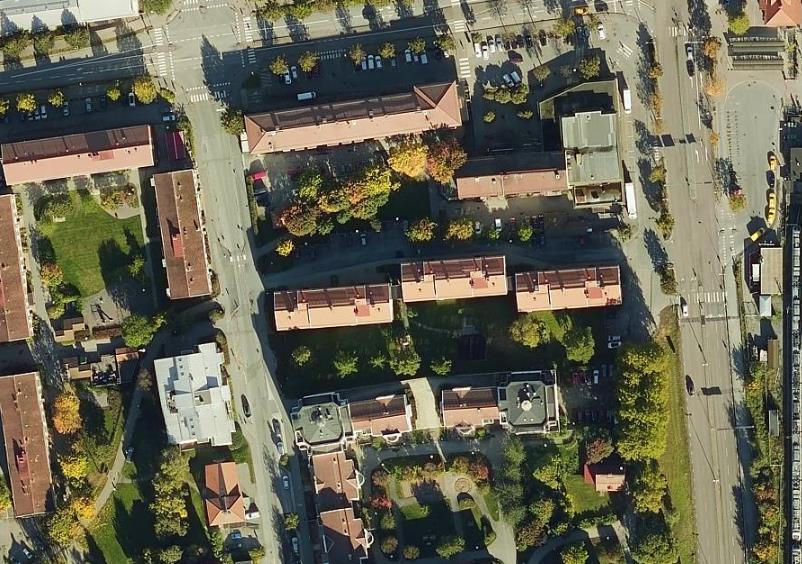

3 INNEHÅLLSFÖRTECKNING 1 OBJEKT UPPDRAG OCH SYFTE HISTORIK KLORERADE LÖSNINGSMEDEL OMRÅDESBESKERIVNING NUVARANDE OCH FRAMTIDA MARKANVÄNDNING JORDARTSBESKRIVNING HYDROLOGI RECIPIENT BEDÖMNINGSGRUNDER PORLUFT I MARK UTFÖRD UNDERSÖKNING UNDERSÖKNINGSPERIOD OCH FÄLTINGENJÖRER POSITIONERING PORLUFT UTFÖRANDE LABORATORIEANALYSER RESULTAT LABORATORIE OCH ANALYSER BEDÖMNING OCH SLUTSATS REFERENSER Bilagor Beteckning Bilaga 1 Analysrapporter Ritningar Beteckning Typ, skala Datum Rev. datum MG Planritning, 1:200 (A1) (10)

4 1 OBJEKT Tyréns AB har på uppdrag av Sigtunahem utfört miljöteknisk mark- och grundvattenundersökning inom fastigheterna Sätuna 3:177, för orientering se figur 1. Fastigheten är sedan perioden bebyggd med flerbostadshus. Enligt MIFO-inventering har det troligtvis funnits en kemtvätt i byggnaden på Diagonalen 1B. För att kontrollera eventuell spridning av klorerade ämnen till angränsande fastighet i norr där det pågår planarbete har provtagning av grundvatten utförts i två rör, installerade drygt 10 meter norr om flerbostadshuset, Diagonalen 1A och 1B. Resultatet av provtagningen visade halter lägre än rapporteringsgränsen för analysmetoden för samtliga fraktioner, med undantag av diklormetan som påvisades i mycket låg halt jämfört WHOs hälsomässiga gränsvärdet (finns inga svenska riktvärden). Figur 1. De tre flerbostadshus, Diagonalen 1 5 syns centralt i figur. Lantmäteriet/Metria, eniro.se UPPDRAG OCH SYFTE Syftet med de miljötekniska undersökningarna är att få en bra uppfattning om eventuell förekomst av klorerade alifatiska kolväten och nedbrytningsprodukten vinylklorid i markens porluft och inomhusluft i källarplan. Utförd undersökning redovisas i föreliggande rapport. 2 HISTORIK MIFO, ID: F , Kemtvätt identifierad i Gula sidorna år 1965 på fastighet Sätuna 3:177. 4(10)

5 Kemtvätten i flerbostadshuset har troligtvis bedrivits i markplan och adress till den fd kemtvätten är Diagonalen 1B. Området har varit bebyggt sedan år enligt historiska flygbilder från Eniro, se Figur 2. På flygfotot kan man se Stationsgatan figurens övre del och byggnader öster om Diagonalen 1A och 1B där Västra Bangatan finns idag. Figur 2. Historiskt flygfoto från perioden , där flerbostadshus på Diagonalen 1-5 syns centralt i figuren, Lantmäteriet/Metria, eniro.se KLORERADE LÖSNINGSMEDEL Klorerade lösningsmedel har sedan 1930-taltet använts som fettlösande i tvättvätska. Användningen förbjöds 1995 i Sverige, dock används inom vissa verksamheter små mängder på dispens och då i slutna system. Klorerade alifatiska kolväten har hög flyktighet och är hydrofoba (vattenavvisande)1. Klorerade lösningsmedel kännetecknas av att de har högre densitet än vatten (DNAPL2), samtidigt som de har lägre viskositet, samt att de är svårlösliga i vattenfasen. Nedbrytningsprodukten vinylklorid (VC) har lägre densitet, är mindre vattenavvisande och har lägre adsorptionsförmåga till fasta partiklar än tetrakloreten och trikloreten. Detta medför att vinylklorid förekommer nästan bara i gas- och vätskefas. Detta kan innebära att höga halter av klorerade ämnen i grundvatten eller markens porluft kan medföra negativa effekter på inomhusmiljön. 1 Hållbar sanering, Dense non-aqueous liquids 5(10)

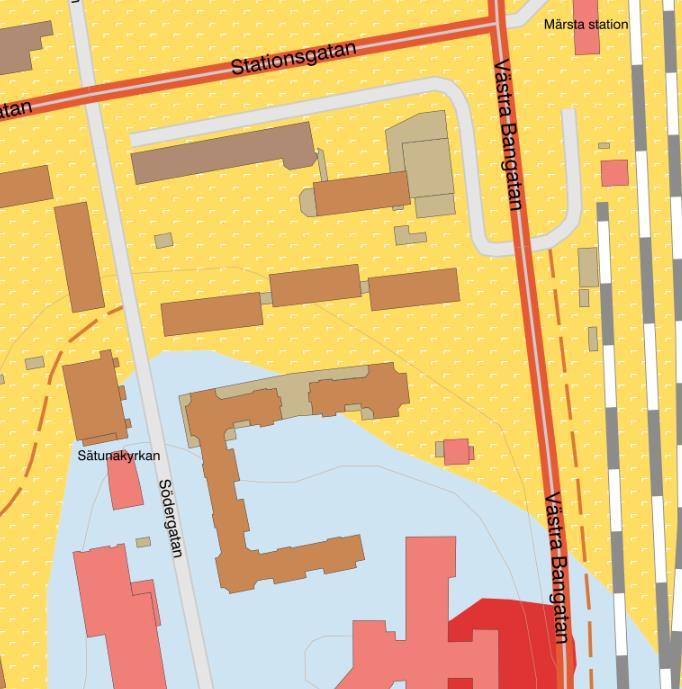

6 Diklormetan (DCM), färgborttagningsmedel och lösningsmedel, är en lättflyktig tung vätska, som använts inom färg- och läkemedelsindustrin. Användning är sedan 1995 förbjuden i Sverige. Diklormetan anses vara den minst skadliga av de enkla klorerade kolvätena. Det finns en väl använd tumregel för att undersöka tecken på om det kan finnas ett källområde i grundvattnet uppströms ett provtagningsområde. Om halterna av lösningsmedlet (trikloreten eller tetrakloreten) är mer än 1 % av lösligheten av ämnet (1 10%) kan det vara ett tecken på att fri fas förekommer uppströms området. Det vill säga om halten av lösta klorerade ämnen är högre än 1 % av den totala lösligheten kan frifas misstänkas finnas i närheten. 3 OMRÅDESBESKERIVNING 3.1 NUVARANDE OCH FRAMTIDA MARKANVÄNDNING Markanvändningen inom området ska fortsatt vara bostadskvarter. 3.2 JORDARTSBESKRIVNING Undersökningsområde består av postglacial lera, se Figur 1Figur 3. Jorddjupet till berg varierar över undersökningsområdet mellan 3 10 meter enligt SGU:s jorddjupskarta. Figur 3. SGU:s jordartskarta, 1: : , (10)

7 3.3 HYDROLOGI Enligt SGU:s brunnsregister finns det två energibrunnar sydväst om undersökningsområdet (cirka 100 m) vid Sätuna kyrka, på fastighet Sätuna 3:93, där grundvattnets nivå varierar i två brunnar mellan 2 och 6 meter under markytan. 3.4 RECIPIENT Närmsta recipient är Märstaån som rinner cirka 300 meter öster om undersökningsområdet och mynnar i Steningeviken cirka 4 km nedströms. 4 BEDÖMNINGSGRUNDER 4.1 PORLUFT I MARK För bedömning av halter i markens porluft för eventuella negativa effekter på inomhusluft används Naturvårdsverkets indata till beräkningsmodellen, 2016, ver Naturvårdsverket har i sin beräkningsmodell för toxikologiska data avseende inhalation använt referensvärden från WHO. Naturvårdsverket anger att exponering från en förorening i mark inte bör bidra med mer än 50 % av den totala exponeringen. Därför halveras referensvärdena. Transportmodellen för spridning av ångor in i byggnader beräknar med en utspädningsfaktor på ca 1/10 000, genom bottenplatta, till inomhusluft. 5 UTFÖRD UNDERSÖKNING 5.1 UNDERSÖKNINGSPERIOD OCH FÄLTINGENJÖRER Den 22 januari utfördes provtagning av porluft i sex punkter. Fältarbete har utförts av miljögeotekniker Mattias Rönnbäck, Tyréns AB. 5.2 Provtagningsmetod Fältundersökningen utfördes enligt Tyréns interna rutiner och enligt SGF:s fälthandbok för undersökning av förorenade områden (SGF 2:2013). Det innebär att krav ställs på dokumentation, rengöring, provtagning och provhantering. 5.1 POSITIONERING Utsättning och inmätning av provtagningspunkterna har utförts av ansvarig mättekniker Lorena Villanueva, Tyréns. Positioneringen har utförts i mätklass B enligt SGF Rapport 1:2013. Inmätningar har utförts med en Trimble R8 med GNSS-teknik. Koordinatsystem: SWEREF Höjdsystem: RH PORLUFT Aktuell provtagning omfattar: Fem punkter i angränsning till befintligt flerbostadshus En punkt i källarplan Provtagningspunkternas lokalisering redovisas i Figur UTFÖRANDE Undersökningen har omfattat provtagning av porluft i fem punkter, 19T08PL 19T13PL. Porluftsundersökningarna för 19T08PL 19T12PL genomfördes genom att stålsonder med spets installerades i mark, ned till ett djup mellan 0,72 0,95 meter under markytan. 7(10)

8 Kalibrerade och färdiginställda pumpar har hyrts av Pegasus. Mellan sond och pump installerades adsorptionsrör vilket porluften pumpades genom under cirka 120 minuter. Inomhus, 19T13PL, utfördes luftmätning under 240 minuter. I Tabell 1 redovisas data, provtagningspunkt ID, djup sond meter under markytan, start- och sluttid, pumptid, flödeshastighet, ute respektive inomhus temperatur samt pumpnummer. Tabell 1. Data utförd provtagning av porluft respektive inomhusluft. Sätuna 3:177, , väder soligt ProvID Djup (m u my) Starttid Sluttid Pumptid (min) Flödeshastighet (L/min) Temp ( C) Pumpnr 19T12PL 0, ,101-7 PUMP277 19T11PL 0, ,112-7 PUMP226 19T10PL 0, ,102-7 PUMP155 19T13IH rumsluft , PUMP279 19T09PL 0, ,101-7 PUMP277 19T08PL 0, ,112-7 PUMP226 Pumpar kalibrerade av Pegasuslab Spett hyrda av Pegasus Lab 5.4 LABORATORIEANALYSER Samtliga absorbenter har analyserats avseende klorerade alifatiska nedbrytningsprodukter. Fullständiga analysrapporter, certifiering och mätosäkerhet framgår av bilaga 1. Adsorptionsrören skickades till laboratoriet Pegasus, Eurofins, i Uppsala för ackrediterade analyser. 6 RESULTAT 6.1 LABORATORIE OCH ANALYSER Totalt analyserades sex kolrör, varav av ett utgörs av inomhusluft. Inget av analyserade ämnen har påvisats i någon mätpunkt, halterna är lägre än rapporteringsgränsen för analysmetoden, se Tabell 2. Tabell 2. Resultat provtagning av porluft och inomhusluft, enhet µg/l. Porluft/Inomhusluft Enhet µg/m³ Prov T12PL Prov T11PL Prov T10PL Prov T13IH Prov T09PL Prov T08PL Prov volym (l) 11,1 12,78 15,9 22,1 11,1 12,8 Vinyl chlorid < 0,36 < 0,31 < 0,25 < 0,18 < 0,36 < 0,31 Chlorethane < 0,36 < 0,31 < 0,25 < 0,18 < 0,36 < 0,31 1,1-dichloroethene < 0,36 < 0,31 < 0,25 < 0,18 < 0,36 < 0,31 1,2- dichloroethene(trans) < 0,36 < 0,31 < 0,25 < 0,18 < 0,36 < 0,31 1,1-dichloroethane < 0,36 < 0,31 < 0,25 < 0,18 < 0,36 < 0,31 1,2-dichloroethene(cis) < 0,36 < 0,31 < 0,25 < 0,18 < 0,36 < 0,31 1,2-dichloroethane < 0,36 < 0,31 < 0,25 < 0,18 < 0,36 < 0,31 8(10)

9 Figur 4. Översikt provtagningspunktersplacering. 7 BEDÖMNING OCH SLUTSATS Den eventuella tidigare verksamheten kan med stor sannolikhet antas varit småskalig. Tvättvätska innehållande klorerade lösningsmedel förbjöds 1995 i Sverige, vilket medför att någon tillförsel/spill inte kan ha skett sedan mitten av 1990-talet, det vill säga närmare 30 år sedan. Detta innebär att om det skett spill bör förekomst av nedbrytningsprodukter ha påvisats vid nu utförd undersökning. Det har inte påvisats någon av de analyserade fraktionerna i markens porluft eller i inomhusluft källarplan. Vilket stärker den bedömning som har gjorts för den angränsande fastighet Sätuna 3:179, där det utförts provtagning av grundvatten vid två tillfällen, 2018 och Vid kontrollen 2019 var halten av analyserade klorerade alifater lägre än rapporteringsgränsen för analysmetoden. Det bedöms inte miljö eller hälsomässigt motiverat att utföra ytterligare utredning. 9(10)

10 8 REFERENSER Naturvårdsverket, 2009 Naturvårdsverket, 2009 Naturvårdsverket, 2009 SGF, 2013 Riktvärden för förorenad mark -Modellbeskrivning och vägledning, Rapport 5976, 2009, rev 2016 Riskbedömning av förorenade områden. En vägledning från förenklad till fördjupad riskbedömning. Rapport Att välja efterbehandlingsåtgärd. En vägledning från övergripande till mätbara åtgärdsmål. Rapport Fälthandbok Undersökningar av förorenade områden, Svenska Geotekniska Föreningen, SGF Rapport 2:2013 SGU, 2013 Bedömningsgrunder för grundvatten. SGU-rapport 2013:01 Hållbar sanering, 2007 Klorerade lösningsmedel. Rapport 5663, Avfall Sverige, 2009 Uppdaterade bedömningsgrunder för förorenade massor, Avfall Sverige, Rapport 20019:01. 10(10)
