MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK

Transkript

1 AUGUSTI 2013 SWEDEGAS AB, VOPAK LNG HOLDING BV BILAGA B8 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK GO4LNG LNG TERMINAL, GÖTEBORG, VÄSTRA GÖTALAND

2

3 ADRESS COWI AB Skärgårdsgatan 1 Box Göteborg Sverige TEL FAX WWW cowi.com AUGUSTI 2013 SWEDEGAS AB, VOPAK HOLDING BV MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK GO4LNG LNG TERMINAL, GÖTEBORG, VÄSTRA GÖTALAND PROJEKTNR. A DOCKUMENTNR. A GRAP001 VERSION 2.0 DATE OF ISSUE PREPARED Hilda Dahlin CHECKED Claes Ström APPROVED Per Samuelsson

4

5 GO4LNG LNG TERMINAL 5 INNEHÅLLSFÖRTECKNING 1 Objekt 7 2 Syfte 7 3 Underlag för undersökningen 8 4 Styrande dokument 8 5 Geoteknisk kategori 8 6 Arkivmaterial 8 7 Befintliga förhållanden Topografi och ytbeskaffenhet Befintliga konstruktioner 9 8 Positionering 9 9 Geotekniska fältundersökningar Allmänt Geotekniska undersökningar Miljötekniska fältundersökningar Laboratorieundersökningar Geotekniska laboratorieundersökningar Miljötekniska laboratorieundersökningar Hydrogeologiska undersökningar 11

6 6 GO4LNG LNG TERMINAL, RITNINGSBILAGOR Plan Sektioner G1, skala 1:500 (A1) G2 (Sektion AA, Sektion BB), scale 1:100 (A1) G3 (Sektion CC), scale 1:100 (A1)

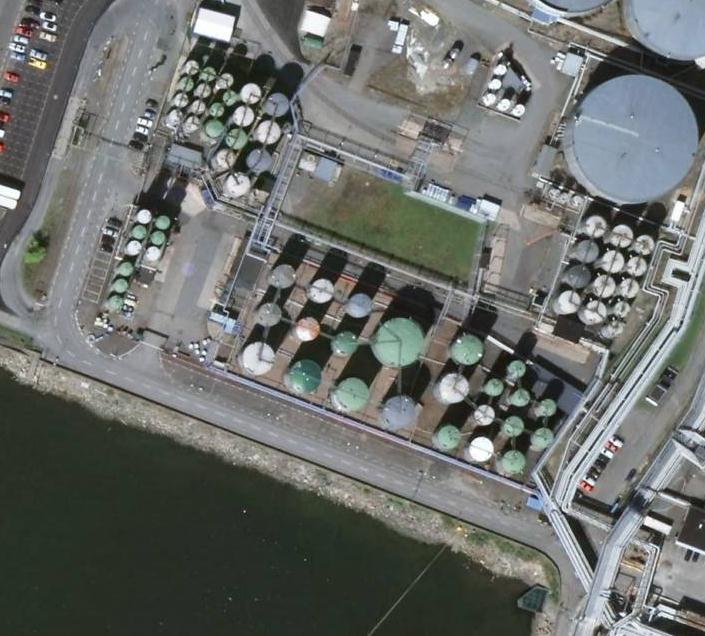

7 GO4LNG LNG TERMINAL 7 1 Objekt COWI AB har på uppdrag av VOPAK Holding B.V. och Swedegas AB utfört en geoteknisk och miljöteknisk undersökning inför en genomförbarhetsstudie, för en ny LNGterminal i Skarvikshamnen, Göteborg. Det aktuella undersökningsområdet är översiktligt markerat med den röda linjen i Figur 1 nedan. På grund av befintliga ledningar och konstruktioner (tankar och cisterner) har endast delar av området kunnat undersökas, med i huvudsak inriktning på den stora LNGtanken. Figur 1 Flygfoto, hämtad från över VOPAKs område i Skarvikshamnen, Göteborg. Den röda linjen markerar utredningsområdet. 2 Syfte Syftet med fältundersökningen har varit att komplettera den miljötekniska utredning inom Skarvik 4 som utfördes av WSP Environmental under år I den utredningen påträffades en BTEXförorening nära cistern och tankområdet

8 8 GO4LNG LNG TERMINAL, intill älven. Det påträffades även ett par hot spots med metallföroreningar, överskridande Naturvårdsverkets generella riktvärden för mindre känslig markanvändning. Syftet har också varit att undersöka området för planerad LNGterminal, för att hitta en lämplig placering med avseende på djup till berg (påverkar val av grundläggning). I detta utredningsskede har inga undersökningar varit möjliga inom stora delar av området, med hänsyn till befintliga tankar, cisterner och ledningar. 3 Underlag för undersökningen Vid planering av undersökningarna har arkivmaterial enligt kapitel 6 använts. 4 Styrande dokument Denna rapport ansluter till SSEN19971 med tillhörande nationell bilaga. 5 Geoteknisk kategori Undersökningarna är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK2). 6 Arkivmaterial En arkivinventering av tidigare geotekniska undersökningar inom området har gjorts. Resultatet från arkivinventeringen redovisas nedan: SMOFAB (1989) Nytt smöroljelager m.m.,geoteknisk undersökning. Utförd av Flygfältsbyrån, med uppdragsnummer och daterad Promator Oljeteknik AB (1989) Nya rörstöd och pumpstation, Geoteknisk undersökning. Utförd av Flygfältsbyrån, med uppdragsnummer och daterad Shell Raffinaderi AB (2000) Gasåtervinningsanläggningar för Preem och Shell, Geoteknisk undersökning. Utförd av Flygfältsbyrån, med uppdragsnummer och daterad Flygfältsbyrån (1987) Skarvikshamnen, Göteborg. GeotekniskGeohydrologisk sammanställning, plan. Ritning gjord av Flygfältsbyrån, med uppdragsnummer och daterad

9 GO4LNG LNG TERMINAL 9 7 Befintliga förhållanden 7.1 Topografi och ytbeskaffenhet Markytan inom området är huvudsakligen hårdgjord och utgörs av asfalt. Markytans nivå varierar relativt lite inom området. Vid utförda undersökningspunkter i den norra delen ligger markytan på nivå +13,0 och i den södra delen på nivå +12,0. Undersökningsområdet angränsar i väster till Brännoljegatan och i söder till Cisterngatan. 7.2 Befintliga konstruktioner I den centrala delen av området finns befintliga cisterner och tankar med varierande storlek, vilka kommer att rivas i kommande skeden. Från dessa konstruktioner går även markförlagda ledningsstråk. 8 Positionering Inmätningar av utförda undersökningspunkter har utförts av COWI AB och redovisas i koordinatsystem Göteborgs lokala samt i höjdsystem GH88. 9 Geotekniska fältundersökningar 9.1 Allmänt De geotekniska fältundersökningarna utfördes i maj år Fältarbetet utfördes av COWI AB; Peter Strindberg (fältgeotekniker) och Niclas Jakobsson (miljöteknisk jord och vattenprovtagare). Provtagning och hantering av jordprover har utförts enligt SGF Rapport 1:96 Geoteknisk fälthandbok. Kalibreringsprotokoll för borrbandvagnen finns samlat hos COWI och kan skickas till beställaren vid efterfrågan. Inga avvikelser har noterats i samband med fältundersökningarna.

10 10 GO4LNG LNG TERMINAL, 9.2 Geotekniska undersökningar Undersökningarna bestod av 10 undersökningspunkter, benämnda 110. I Tabell 1 redovisas de undersökningsmetoder som utfördes i respektive punkt, tillsammans med datum och digital filnamn. Resultatet från fältundersökningen redovisas också på ritningsbilagor, se bilageförteckning ovan. Tabell 1 Geotekniska fältundersökningar Namn Metod Datum Filnamn vid digital lagring Utförd av 1 Jb JB2 2 Jb JB2 3 Jb JB2 4 Jb JB2 5 Jb JB2 6 Jb JB2 7 1 Jb JB2 8 Jb JB2 9 1 Jb JB2 10 Jb JB2 1 I undersökningspunkt nr 7 och 9 installerades miljövattenrör, till ett djup av 3 m under befintlig markyta, för miljöprovtagning av vatten. Inga övriga hydrogeologiska undersökningar utfördes.

11 GO4LNG LNG TERMINAL Miljötekniska fältundersökningar En miljöteknisk undersökning utfördes vid samma tillfälle som de geotekniska fältundersökningarna, i maj månad år I varje skruvprovtagningspunkt togs samlingsprov varje halvmeter ned till 3 m under befintlig markyta. 10 Laboratorieundersökningar 10.1 Geotekniska laboratorieundersökningar Inga geotekniska laboratorieundersökningar utfördes på upptagna jordprover Miljötekniska laboratorieundersökningar De miljötekniska provtagningarna analyserades vid ALS Scandinavia, med avseende på BTEX, alifatiska kolväten respektive aromatiska kolväten. Resultaten från analyserna redovisas i rapporten Mark. och grundvattenundersökning, utförd av COWI AB, med dokumentnummer A NRAP001, daterad För information om provtagningsdjup och jordart, se geotekniska ritningsbilagor i bilageförteckningen ovan. 11 Hydrogeologiska undersökningar Inga hydrogeologiska undersökningar har utförts. Ingen fri vattenyta har observerats i utförda skruvprovtagningshål,, men grundvattennivån följer sannolikt nivån i Göta Älv, nivå ca +10,0 till +11,0, motsvarande 13 m under befintlig markyta.
