1 Fax & Navtexmottagare för NAVnet och PC Modell FAX-30 HANDHAVANDE

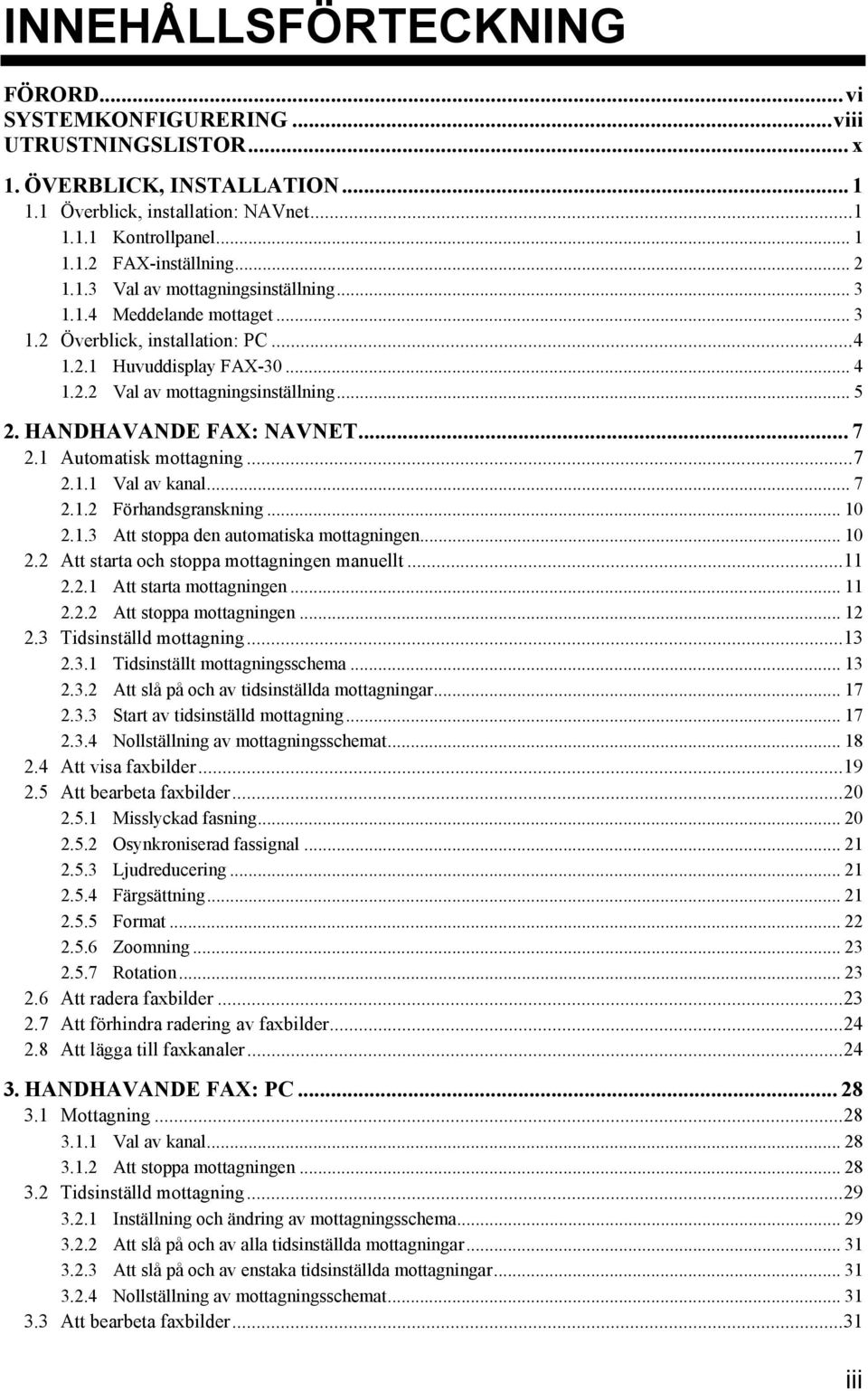

2 INNEHÅLLSFÖRTECKNING FÖRORD...vi SYSTEMKONFIGURERING...viii UTRUSTNINGSLISTOR... x 1. ÖVERBLICK, INSTALLATION Överblick, installation: NAVnet Kontrollpanel FAX-inställning Val av mottagningsinställning Meddelande mottaget Överblick, installation: PC Huvuddisplay FAX Val av mottagningsinställning HANDHAVANDE FAX: NAVNET Automatisk mottagning Val av kanal Förhandsgranskning Att stoppa den automatiska mottagningen Att starta och stoppa mottagningen manuellt Att starta mottagningen Att stoppa mottagningen Tidsinställd mottagning Tidsinställt mottagningsschema Att slå på och av tidsinställda mottagningar Start av tidsinställd mottagning Nollställning av mottagningsschemat Att visa faxbilder Att bearbeta faxbilder Misslyckad fasning Osynkroniserad fassignal Ljudreducering Färgsättning Format Zoomning Rotation Att radera faxbilder Att förhindra radering av faxbilder Att lägga till faxkanaler HANDHAVANDE FAX: PC Mottagning Val av kanal Att stoppa mottagningen Tidsinställd mottagning Inställning och ändring av mottagningsschema Att slå på och av alla tidsinställda mottagningar Att slå på och av enstaka tidsinställda mottagningar Nollställning av mottagningsschemat Att bearbeta faxbilder...31 iii

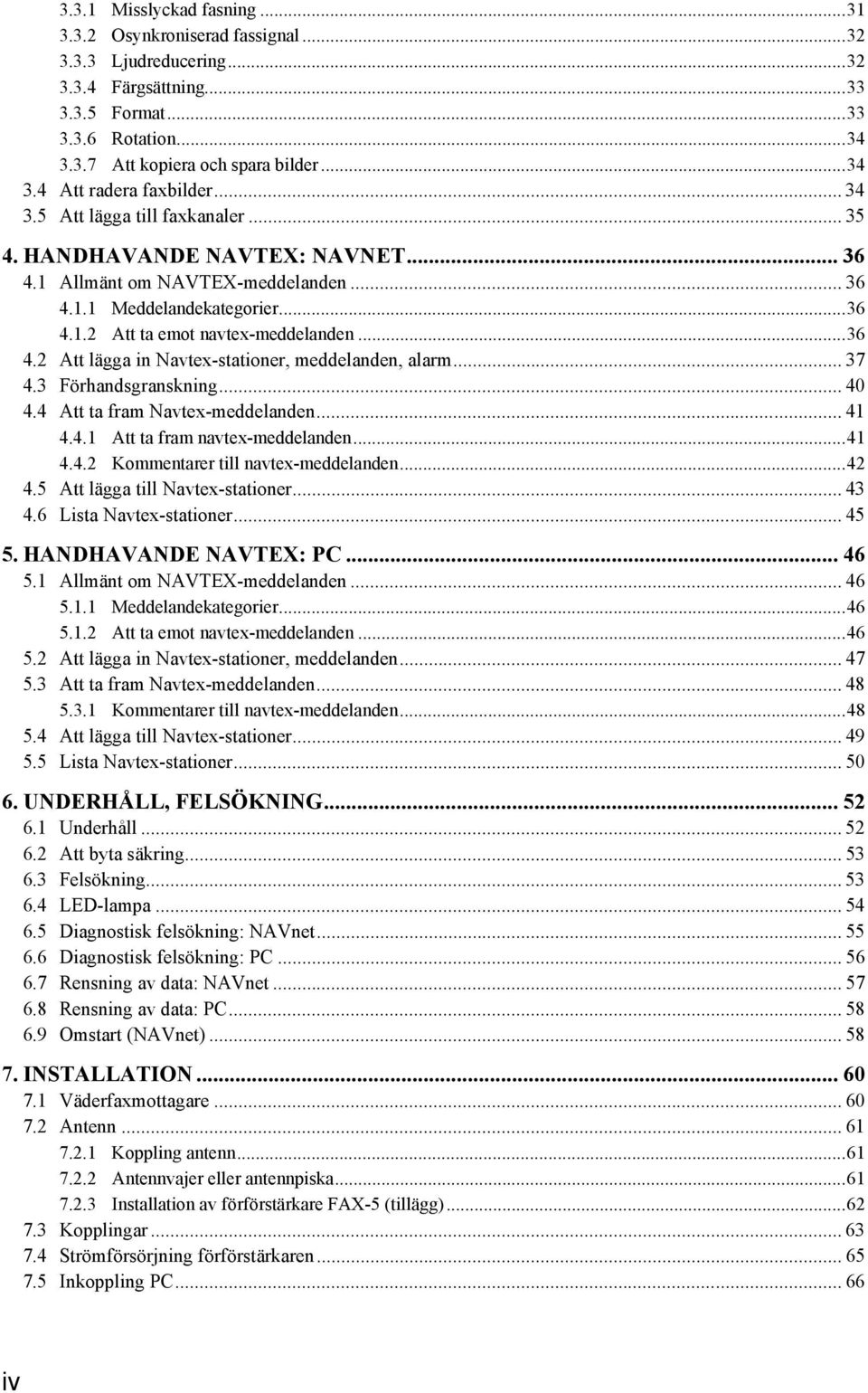

3 3.3.1 Misslyckad fasning Osynkroniserad fassignal Ljudreducering Färgsättning Format Rotation Att kopiera och spara bilder Att radera faxbilder Att lägga till faxkanaler HANDHAVANDE NAVTEX: NAVNET Allmänt om NAVTEX-meddelanden Meddelandekategorier Att ta emot navtex-meddelanden Att lägga in Navtex-stationer, meddelanden, alarm Förhandsgranskning Att ta fram Navtex-meddelanden Att ta fram navtex-meddelanden Kommentarer till navtex-meddelanden Att lägga till Navtex-stationer Lista Navtex-stationer HANDHAVANDE NAVTEX: PC Allmänt om NAVTEX-meddelanden Meddelandekategorier Att ta emot navtex-meddelanden Att lägga in Navtex-stationer, meddelanden Att ta fram Navtex-meddelanden Kommentarer till navtex-meddelanden Att lägga till Navtex-stationer Lista Navtex-stationer UNDERHÅLL, FELSÖKNING Underhåll Att byta säkring Felsökning LED-lampa Diagnostisk felsökning: NAVnet Diagnostisk felsökning: PC Rensning av data: NAVnet Rensning av data: PC Omstart (NAVnet) INSTALLATION Väderfaxmottagare Antenn Koppling antenn Antennvajer eller antennpiska Installation av förförstärkare FAX-5 (tillägg) Kopplingar Strömförsörjning förförstärkaren Inkoppling PC iv

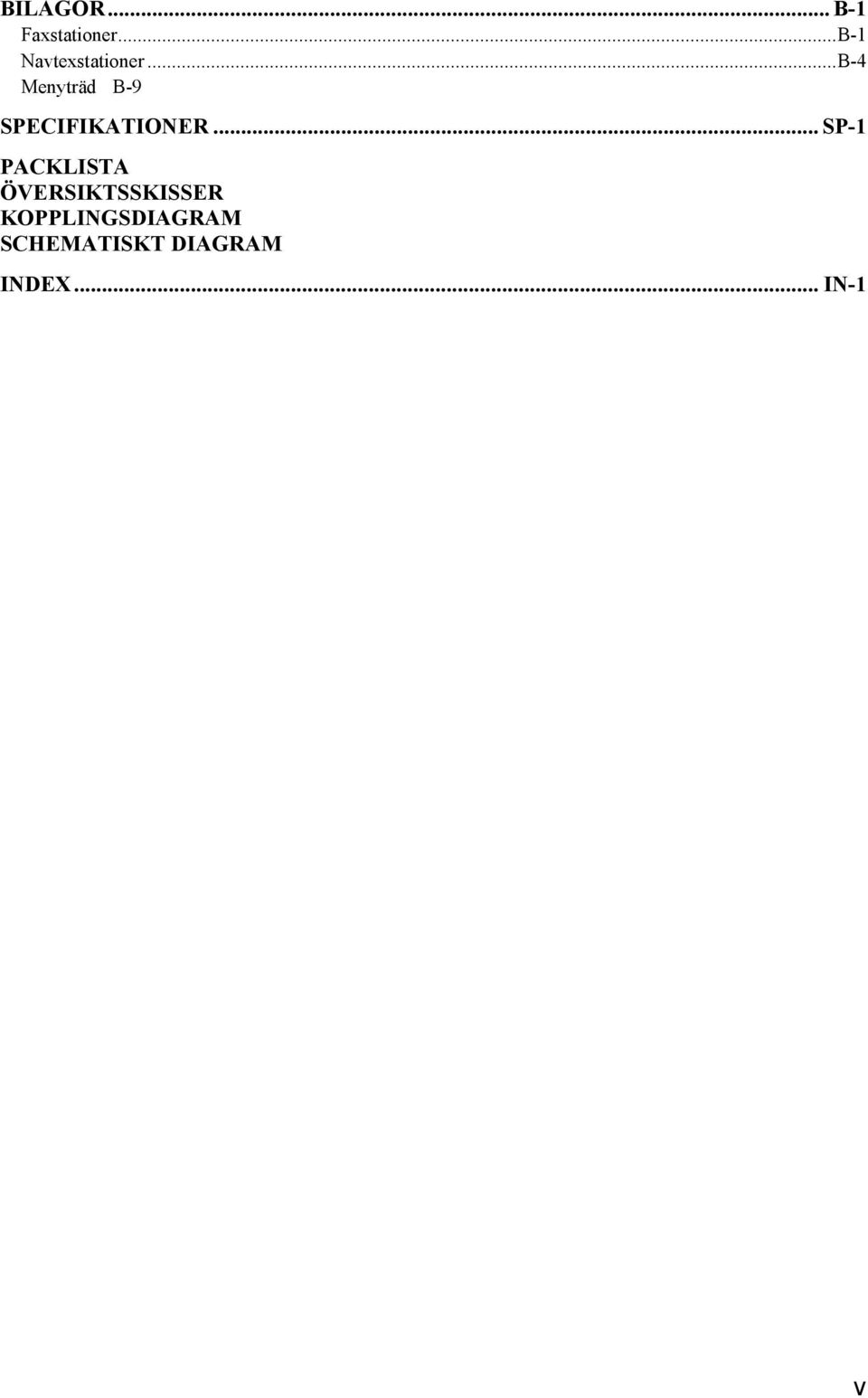

4 BILAGOR... B-1 Faxstationer...B-1 Navtexstationer...B-4 Menyträd B-9 SPECIFIKATIONER... SP-1 PACKLISTA ÖVERSIKTSSKISSER KOPPLINGSDIAGRAM SCHEMATISKT DIAGRAM INDEX... IN-1 v

5 FÖRORD Några ord till FAX-30-ägaren Tack för ditt val av FURUNO FAX-30 Facsimile Receiver. Vi är övertygade om att du kommer att upptäcka varför namnet FURUNO har blivit synonymt med kvalitet och pålitlighet. I över 50 år har FURUNO Electric Company varit känt för att utveckla pålitlig marinelektronisk utrustning. Denna oöverträffliga kvalitet är uppbackad av vårt världsomspännande nätverk av agenter och återförsäljare. Din utrustning är konstruerad för att infria de hårdaste krav som ställs i en marin miljö, men det är naturligtvis viktigt att handha och använda utrustningen på ett förnuftigt sätt. Läs därför denna manual grundligt och följ de beskrivna procedurerna för handhavande. Tack för ditt val av FURUNO FAX-30. Egenskaper FAX-30 tar emot väderfaxbilder och navtexmeddelanden när den är ihopkopplad med antingen modell 1833C eller en PC. Förprogrammerad med alla tillgängliga faxstationer och frekvenser. Användaren kan programmera in 230 olika stationer Helautomatiskt handhavande med inbyggd tidsinställd mottagning. Lagring av 30 program. Automatiskt eller manuellt val av överföringshastighet, IOC, fasning och frekvens. Kan kopplas till printer för utskrift av faxbilder och navtexmeddelanden. Kan användas via PC. Faxbilder antingen i svart-vitt, 8-toners gråskala eller 3 färgkombinationer. Inbyggd navtexmottagare. (Mottagaren är inte godkänd enligt GMDSS regler.) vi

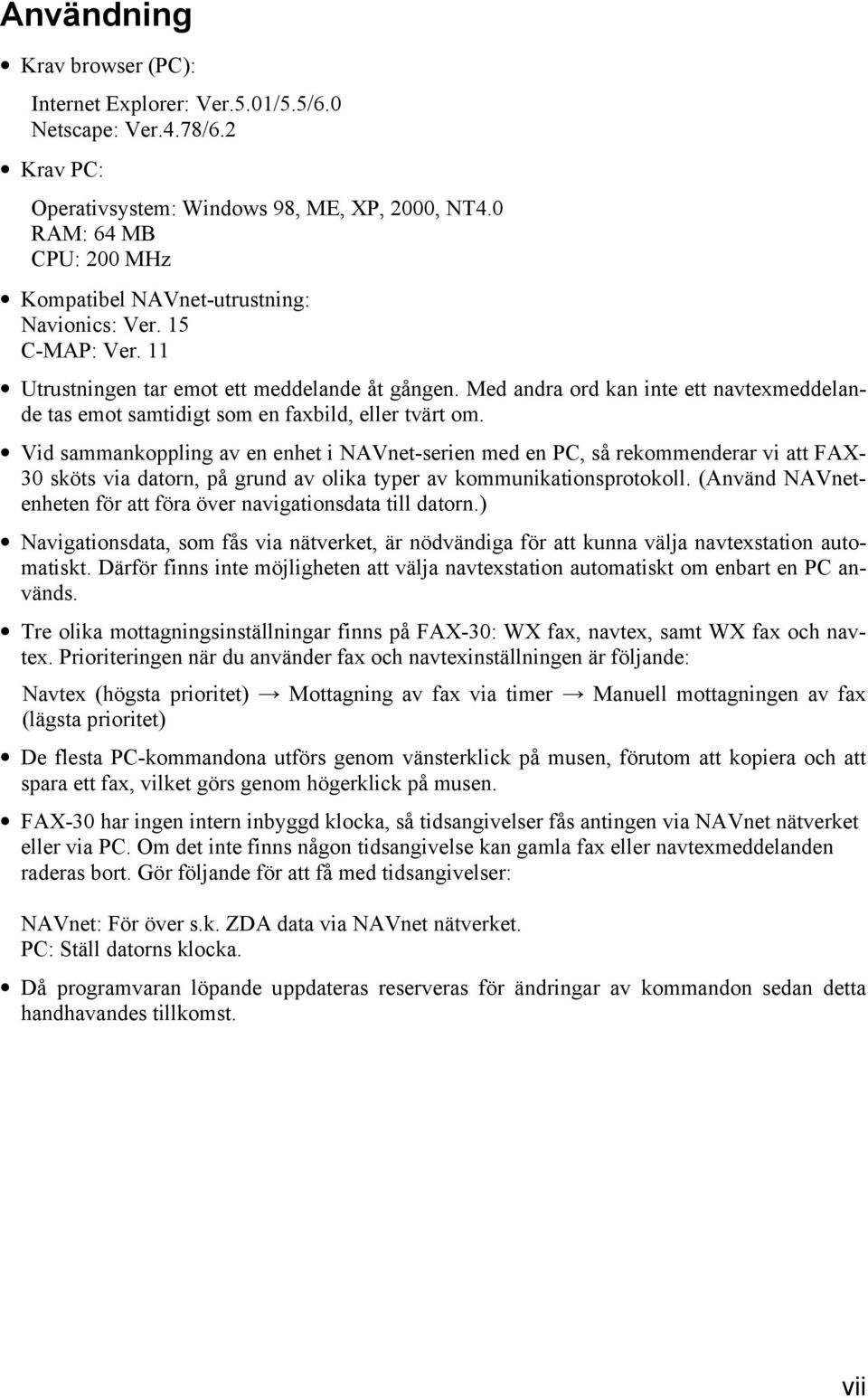

6 Användning Krav browser (PC): Internet Explorer: Ver.5.01/5.5/6.0 Netscape: Ver.4.78/6.2 Krav PC: Operativsystem: Windows 98, ME, XP, 2000, NT4.0 RAM: 64 MB CPU: 200 MHz Kompatibel NAVnet-utrustning: Navionics: Ver. 15 C-MAP: Ver. 11 Utrustningen tar emot ett meddelande åt gången. Med andra ord kan inte ett navtexmeddelande tas emot samtidigt som en faxbild, eller tvärt om. Vid sammankoppling av en enhet i NAVnet-serien med en PC, så rekommenderar vi att FAX- 30 sköts via datorn, på grund av olika typer av kommunikationsprotokoll. (Använd NAVnetenheten för att föra över navigationsdata till datorn.) Navigationsdata, som fås via nätverket, är nödvändiga för att kunna välja navtexstation automatiskt. Därför finns inte möjligheten att välja navtexstation automatiskt om enbart en PC används. Tre olika mottagningsinställningar finns på FAX-30: WX fax, navtex, samt WX fax och navtex. Prioriteringen när du använder fax och navtexinställningen är följande: Navtex (högsta prioritet) Mottagning av fax via timer Manuell mottagningen av fax (lägsta prioritet) De flesta PC-kommandona utförs genom vänsterklick på musen, förutom att kopiera och att spara ett fax, vilket görs genom högerklick på musen. FAX-30 har ingen intern inbyggd klocka, så tidsangivelser fås antingen via NAVnet nätverket eller via PC. Om det inte finns någon tidsangivelse kan gamla fax eller navtexmeddelanden raderas bort. Gör följande för att få med tidsangivelser: NAVnet: För över s.k. ZDA data via NAVnet nätverket. PC: Ställ datorns klocka. Då programvaran löpande uppdateras reserveras för ändringar av kommandon sedan detta handhavandes tillkomst. vii

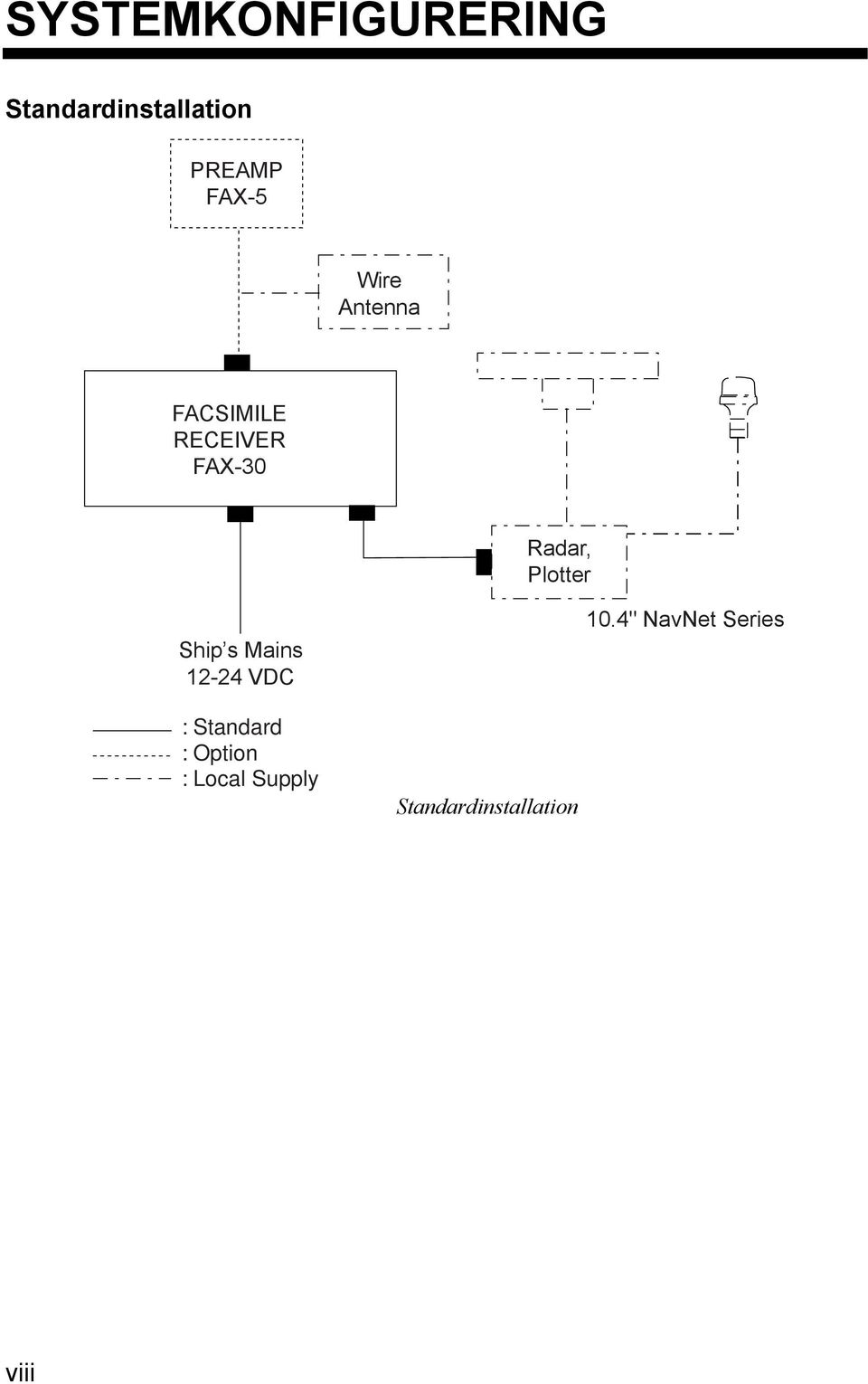

7 SYSTEMKONFIGURERING Standardinstallation PREAMP FAX-5 Wire Antenna FACSIMILE RECEIVER FAX-30 Radar, Plotter Ship s Mains VDC 10.4" NavNet Series : Standard : Option : Local Supply Standardinstallation viii

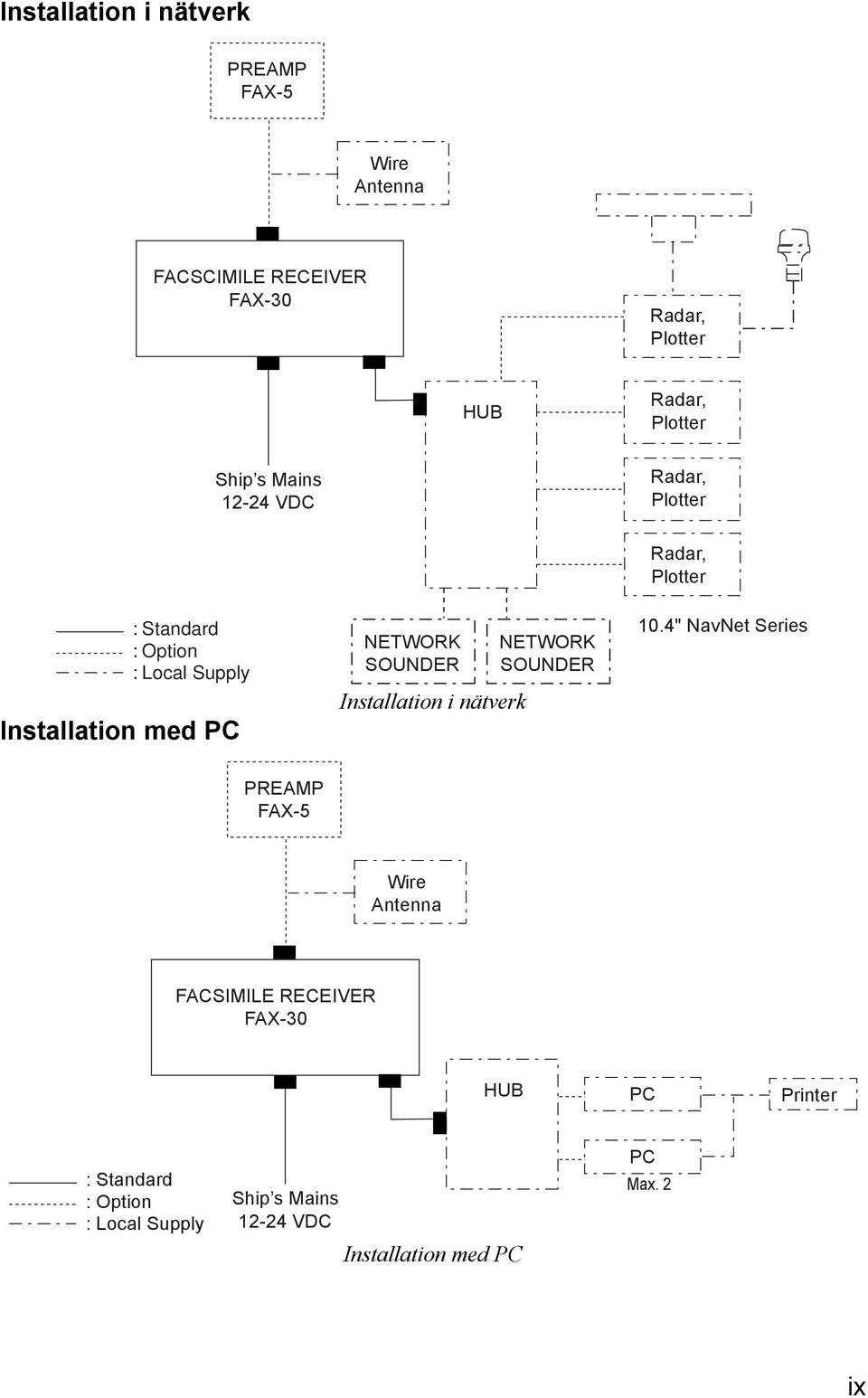

8 Installation i nätverk PREAMP FAX-5 Wire Antenna FACSCIMILE RECEIVER FAX-30 Radar, Plotter HUB Radar, Plotter Ship s Mains VDC Radar, Plotter Radar, Plotter : Standard : Option : Local Supply Installation med PC NETWORK SOUNDER Installation i nätverk NETWORK SOUNDER 10.4" NavNet Series PREAMP FAX-5 Wire Antenna FACSIMILE RECEIVER FAX-30 HUB PC Printer : Standard : Option : Local Supply Ship s Mains VDC Installation med PC PC Max. 2 ix

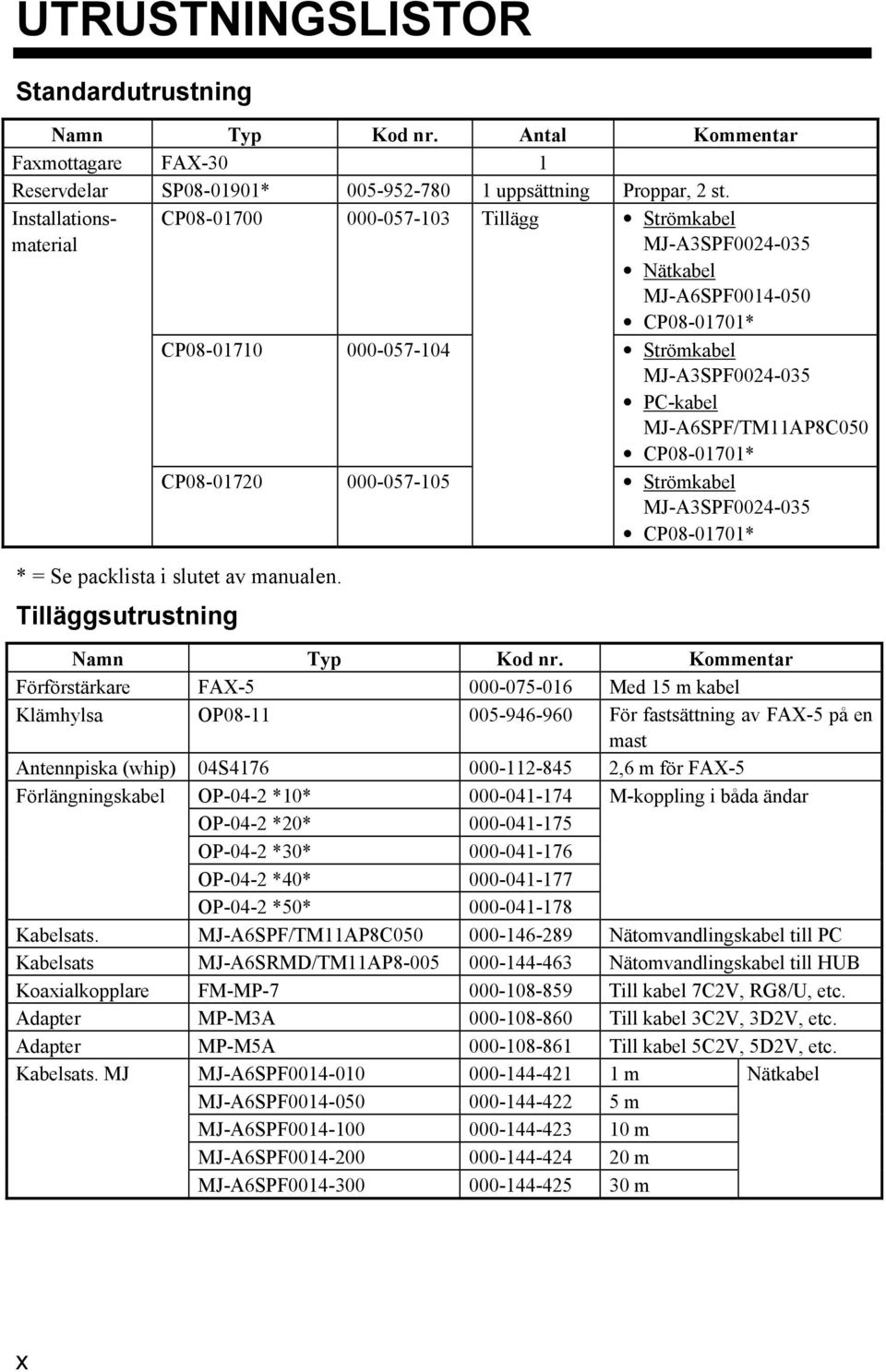

9 UTRUSTNINGSLISTOR Standardutrustning Namn Typ Kod nr. Antal Kommentar Faxmottagare FAX-30 1 Reservdelar SP * uppsättning Proppar, 2 st. Installationsmaterial CP Tillägg Strömkabel MJ-A3SPF Nätkabel MJ-A6SPF CP * CP Strömkabel MJ-A3SPF PC-kabel MJ-A6SPF/TM11AP8C050 CP * CP Strömkabel MJ-A3SPF CP * * = Se packlista i slutet av manualen. Tilläggsutrustning Namn Typ Kod nr. Kommentar Förförstärkare FAX Med 15 m kabel Klämhylsa OP För fastsättning av FAX-5 på en mast Antennpiska (whip) 04S ,6 m för FAX-5 Förlängningskabel OP-04-2 *10* M-koppling i båda ändar OP-04-2 *20* OP-04-2 *30* OP-04-2 *40* OP-04-2 *50* Kabelsats. MJ-A6SPF/TM11AP8C Nätomvandlingskabel till PC Kabelsats MJ-A6SRMD/TM11AP Nätomvandlingskabel till HUB Koaxialkopplare FM-MP Till kabel 7C2V, RG8/U, etc. Adapter MP-M3A Till kabel 3C2V, 3D2V, etc. Adapter MP-M5A Till kabel 5C2V, 5D2V, etc. Kabelsats. MJ MJ-A6SPF m Nätkabel MJ-A6SPF m MJ-A6SPF m MJ-A6SPF m MJ-A6SPF m x

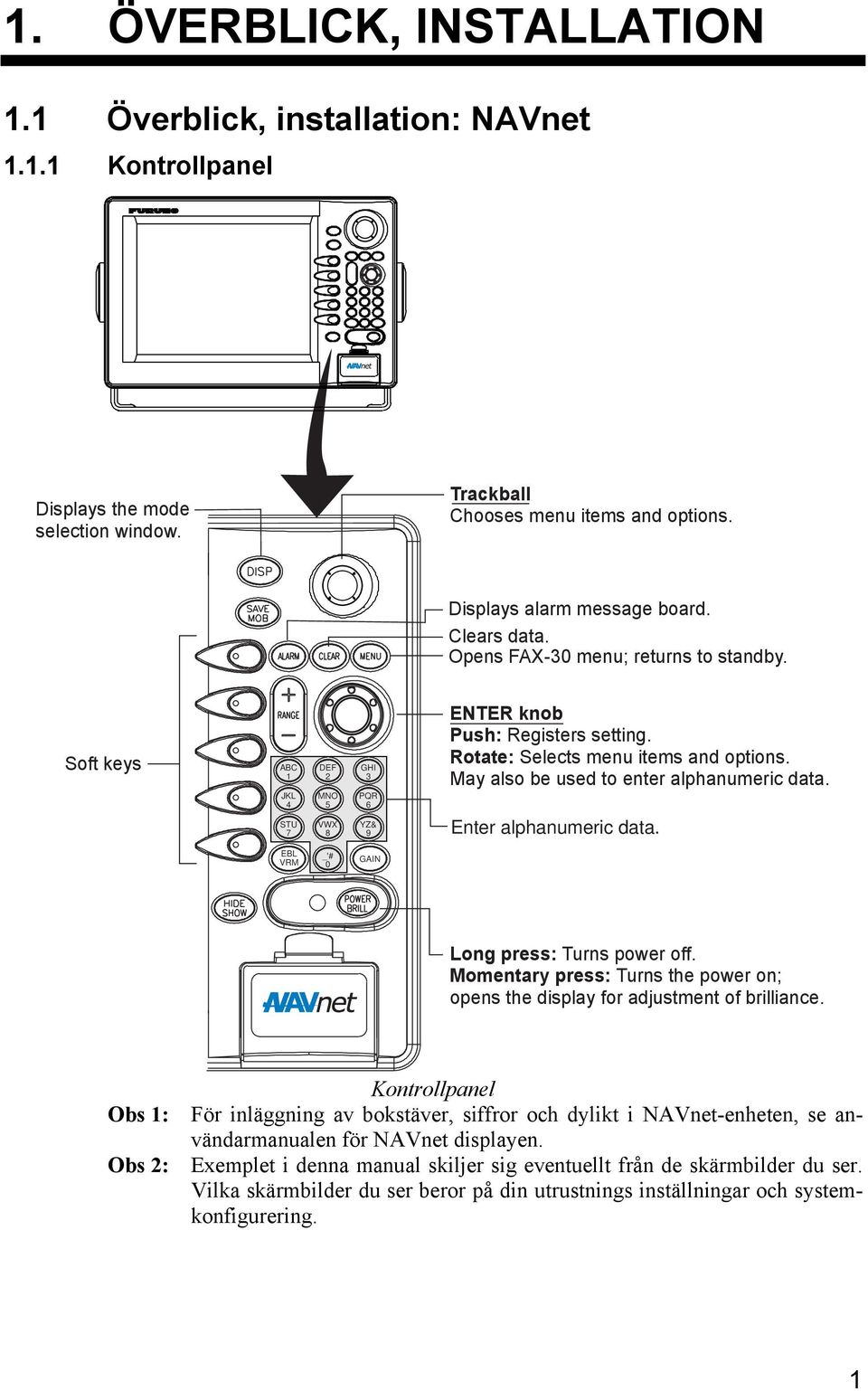

10 1. ÖVERBLICK, INSTALLATION 1.1 Överblick, installation: NAVnet Kontrollpanel Displays the mode selection window. Trackball Chooses menu items and options. Displays alarm message board. Clears data. Opens FAX-30 menu; returns to standby. Soft keys ABC 1 JKL 4 STU 7 DEF 2 MNO 5 VWX 8 GHI 3 PQR 6 ENTER knob Push: Registers setting. Rotate: Selects menu items and options. May also be used to enter alphanumeric data. YZ& 9 Enter alphanumeric data. EBL VRM _'# 0 GAIN Long press: Turns power off. Momentary press: Turns the power on; opens the display for adjustment of brilliance. Obs 1: Obs 2: Kontrollpanel För inläggning av bokstäver, siffror och dylikt i NAVnet-enheten, se användarmanualen för NAVnet displayen. Exemplet i denna manual skiljer sig eventuellt från de skärmbilder du ser. Vilka skärmbilder du ser beror på din utrustnings inställningar och systemkonfigurering. 1

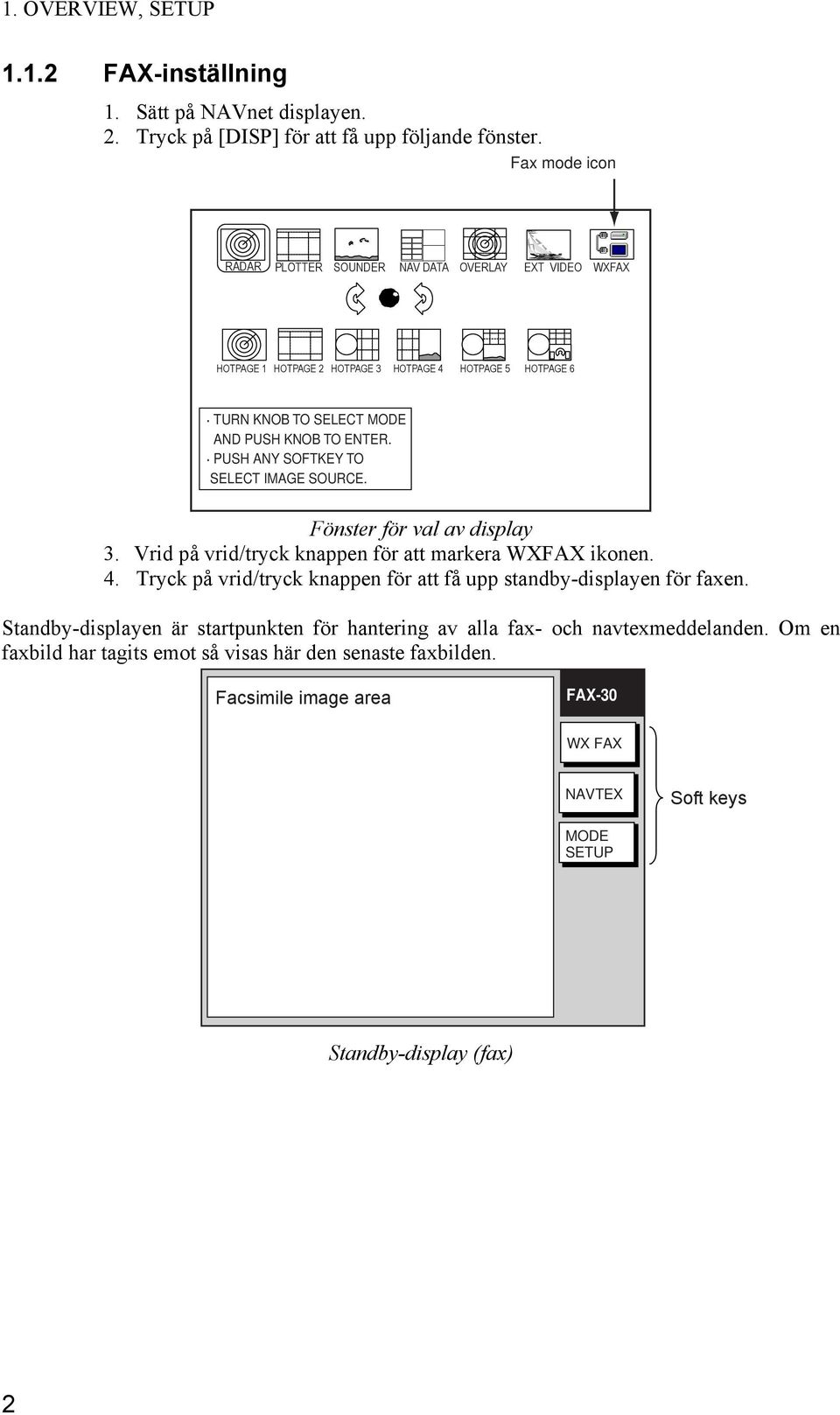

11 1. OVERVIEW, SETUP FAX-inställning 1. Sätt på NAVnet displayen. 2. Tryck på [DISP] för att få upp följande fönster. Fax mode icon RADAR PLOTTER SOUNDER NAV DATA OVERLAY EXT VIDEO WXFAX HOTPAGE 1 HOTPAGE 2 HOTPAGE 3 HOTPAGE 4 HOTPAGE 5 HOTPAGE 6 TURN KNOB TO SELECT MODE AND PUSH KNOB TO ENTER. PUSH ANY SOFTKEY TO SELECT IMAGE SOURCE. Fönster för val av display 3. Vrid på vrid/tryck knappen för att markera WXFAX ikonen. 4. Tryck på vrid/tryck knappen för att få upp standby-displayen för faxen. Standby-displayen är startpunkten för hantering av alla fax- och navtexmeddelanden. Om en faxbild har tagits emot så visas här den senaste faxbilden. Facsimile image area FAX-30 WX FAX NAVTEX Soft keys MODE SETUP Standby-display (fax) 2

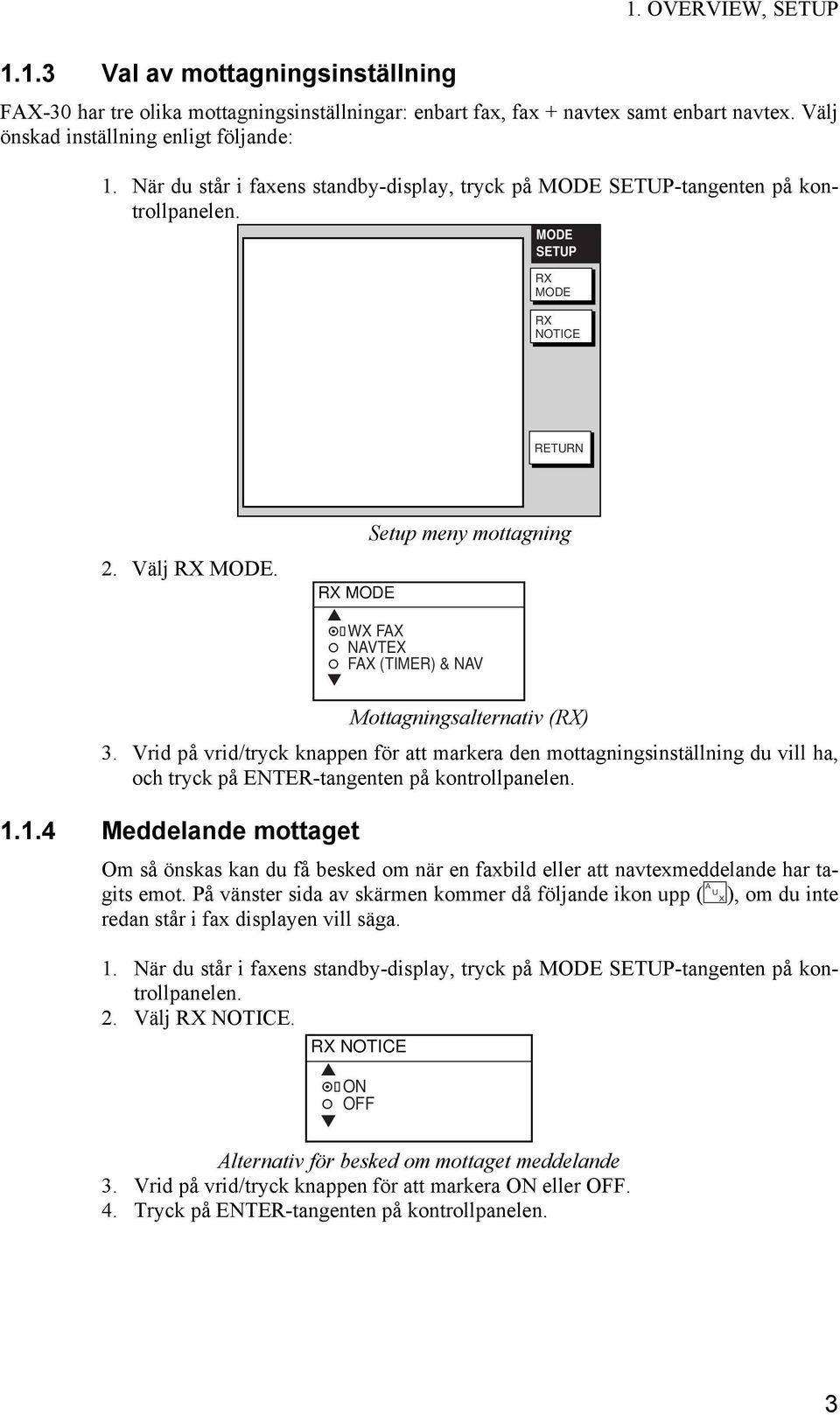

12 1. OVERVIEW, SETUP Val av mottagningsinställning FAX-30 har tre olika mottagningsinställningar: enbart fax, fax + navtex samt enbart navtex. Välj önskad inställning enligt följande: 1. När du står i faxens standby-display, tryck på MODE SETUP-tangenten på kontrollpanelen. MODE SETUP RX MODE RX NOTICE RETURN 2. Välj RX MODE. Setup meny mottagning RX MODE WX FAX NAVTEX FAX (TIMER) & NAV Mottagningsalternativ (RX) 3. Vrid på vrid/tryck knappen för att markera den mottagningsinställning du vill ha, och tryck på ENTER-tangenten på kontrollpanelen Meddelande mottaget Om så önskas kan du få besked om när en faxbild eller att navtexmeddelande har tagits emot. På vänster sida av skärmen kommer då följande ikon upp ( A U X), om du inte redan står i fax displayen vill säga. 1. När du står i faxens standby-display, tryck på MODE SETUP-tangenten på kontrollpanelen. 2. Välj RX NOTICE. RX NOTICE ON OFF Alternativ för besked om mottaget meddelande 3. Vrid på vrid/tryck knappen för att markera ON eller OFF. 4. Tryck på ENTER-tangenten på kontrollpanelen. 3

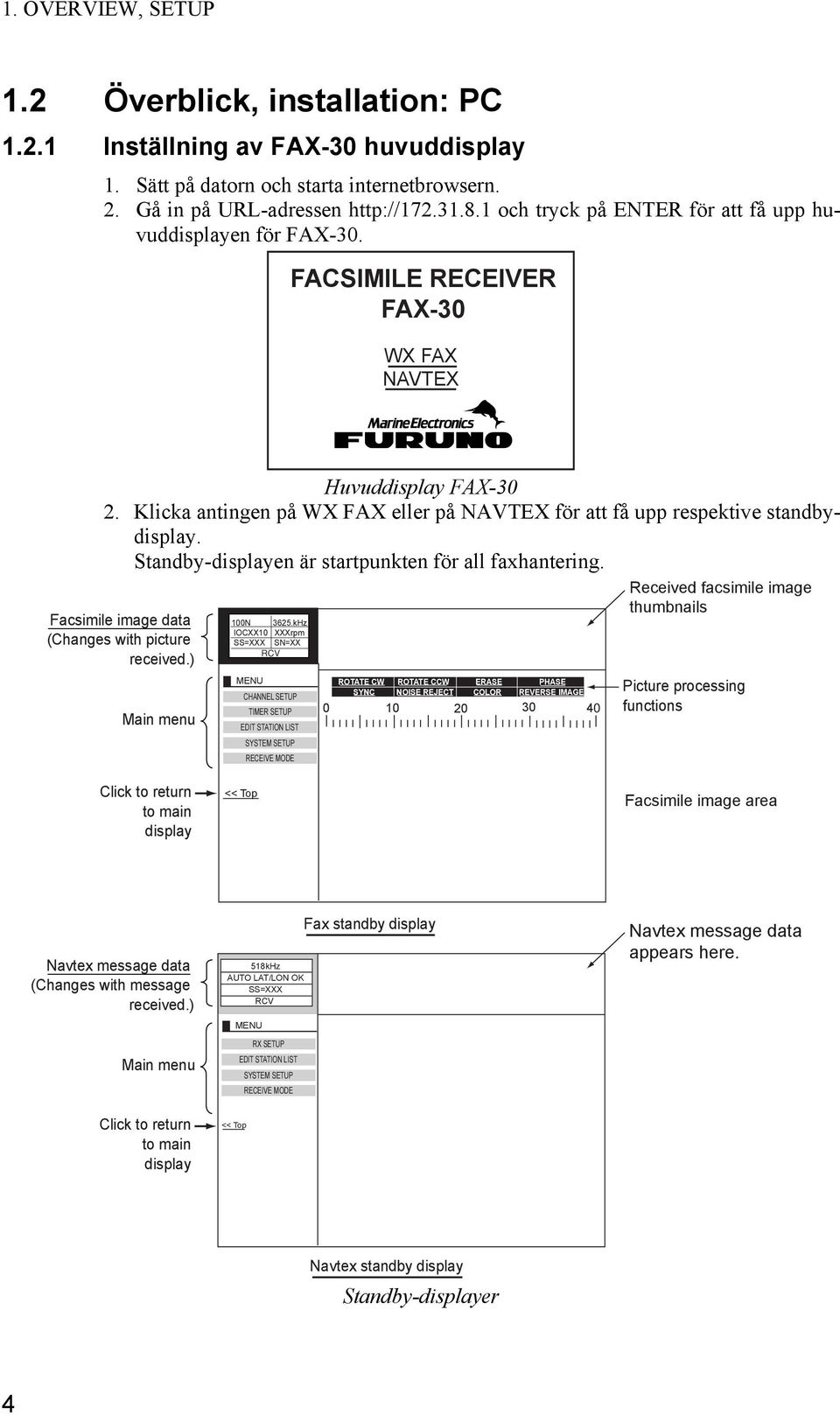

13 1. OVERVIEW, SETUP 1.2 Överblick, installation: PC Inställning av FAX-30 huvuddisplay 1. Sätt på datorn och starta internetbrowsern. 2. Gå in på URL-adressen och tryck på ENTER för att få upp huvuddisplayen för FAX-30. FACSIMILE RECEIVER FAX-30 WX FAX NAVTEX Huvuddisplay FAX Klicka antingen på WX FAX eller på NAVTEX för att få upp respektive standbydisplay. Standby-displayen är startpunkten för all faxhantering. Facsimile image data (Changes with picture received.) Main menu 100N 3625.kHz IOCXX10 XXXrpm SS=XXX SN=XX RCV MENU CHANNEL SETUP ROTATE CW SYNC ROTATE CCW NOISE REJECT ERASE COLOR PHASE REVERSE IMAGE TIMER SETUP EDIT STATION LIST SYSTEM SETUP RECEIVE MODE Received facsimile image thumbnails Picture processing functions Click to return to main display << Top Facsimile image area Navtex message data (Changes with message received.) Main menu 518kHz AUTO LAT/LON OK SS=XXX RCV MENU RX SETUP EDIT STATION LIST SYSTEM SETUP RECEIVE MODE Fax standby display Navtex message data appears here. Click to return to main display << Top Navtex standby display Standby-displayer 4

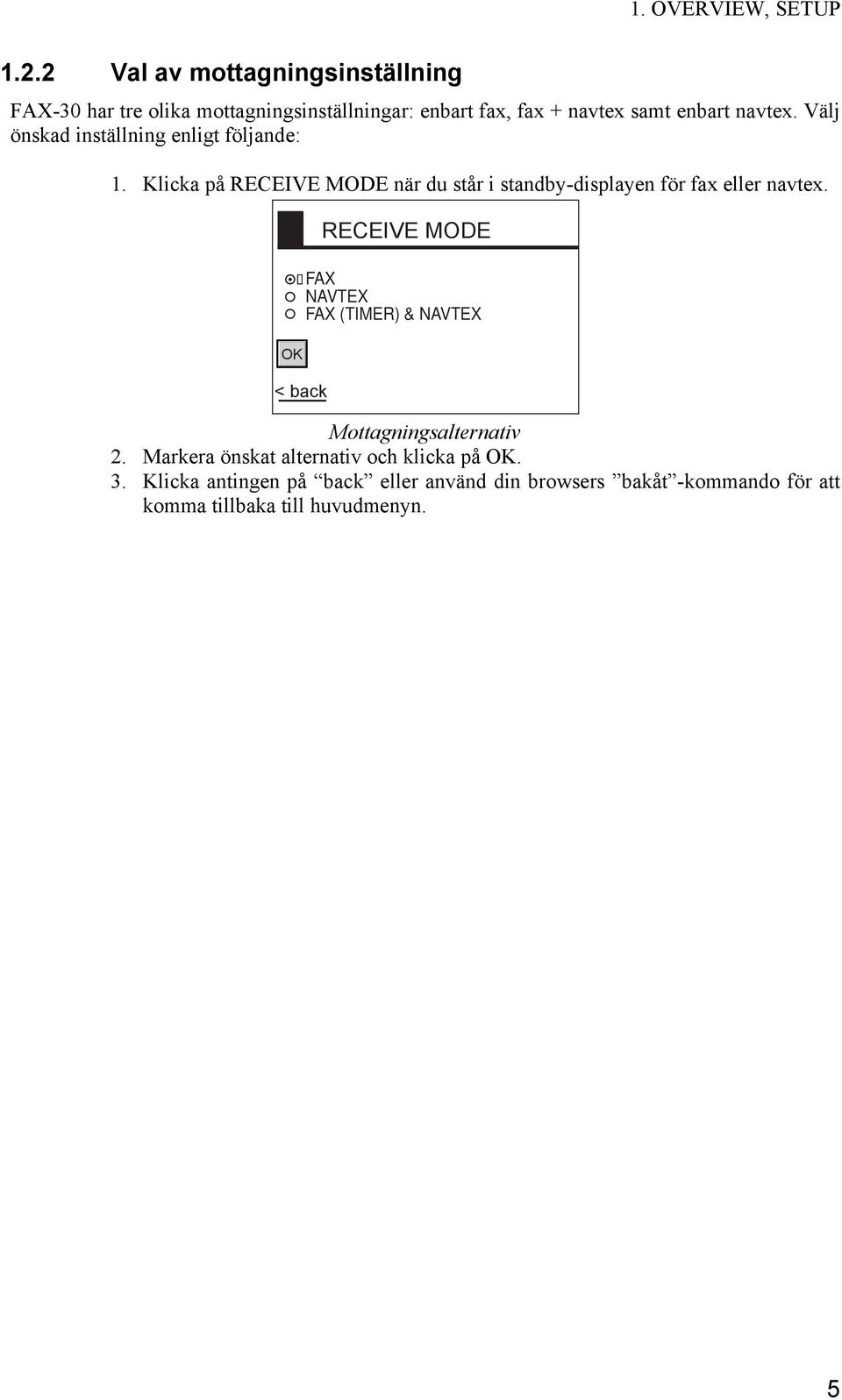

14 1. OVERVIEW, SETUP Val av mottagningsinställning FAX-30 har tre olika mottagningsinställningar: enbart fax, fax + navtex samt enbart navtex. Välj önskad inställning enligt följande: 1. Klicka på RECEIVE MODE när du står i standby-displayen för fax eller navtex. OK < back RECEIVE MODE FAX NAVTEX FAX (TIMER) & NAVTEX Mottagningsalternativ 2. Markera önskat alternativ och klicka på OK. 3. Klicka antingen på back eller använd din browsers bakåt -kommando för att komma tillbaka till huvudmenyn. 5

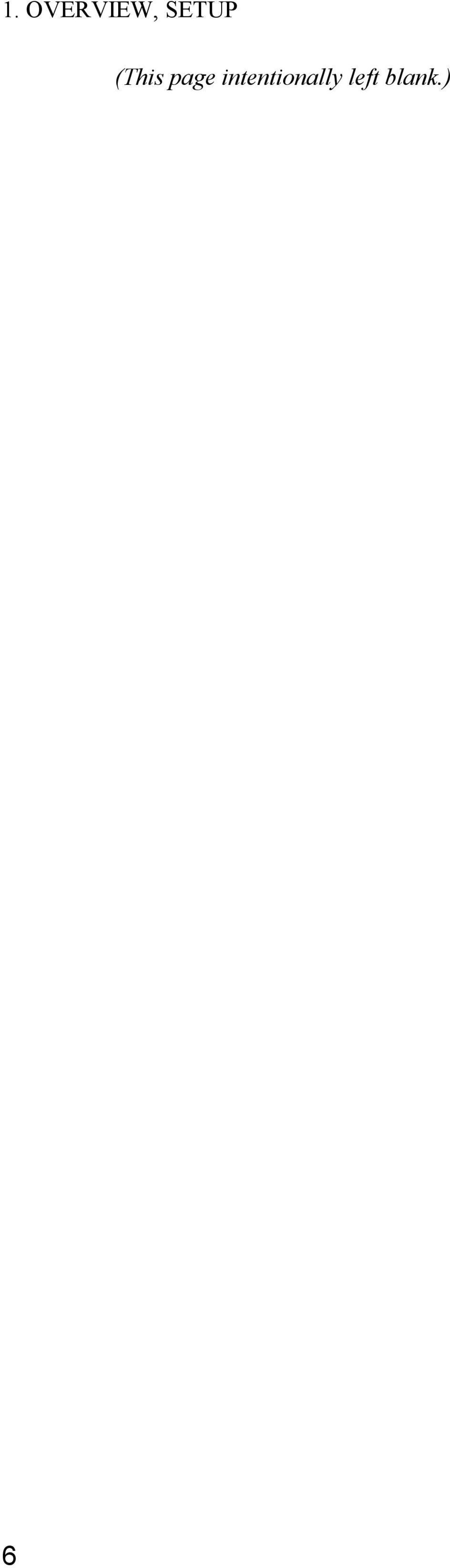

15 1. OVERVIEW, SETUP (This page intentionally left blank.) 6

16 2. HANDHAVANDE FAX: NAVNET 2.1 Automatisk mottagning När du väl har valt den station som du vill få faxbilder ifrån, så går systemet in i vänteläge till dess att en startsignal fås från faxstationen. För att kunna använda den automatiska mottagningen måste mottagningen vara inställd på enbart fax. Dessutom måste navigationsdata finnas tillgängliga från NAVnet-nätverket Val av kanal 1. Tryck på WX FAX-tangenten i standby-displayen. THUMBNAILS OF RECEIVED IMAGES JMH JUN/04 02:46 JMH JUN/05 01:29 JMH JUN/05 01:32 THUMB- NAILS SELECT IMAGE RCV WX FAX JMH JUN/05 03:46 JMH JUN/05 04:29 JMH JUN/05 05:21 RETURN 2. Välj RCV WX FAX. Display WX FAX RECEIVE WX FAX CH SETUP TIMER SETUP START RX STOP RX RETURN 3. Välj CH SETUP. Display RECEIVE WX FAX 7

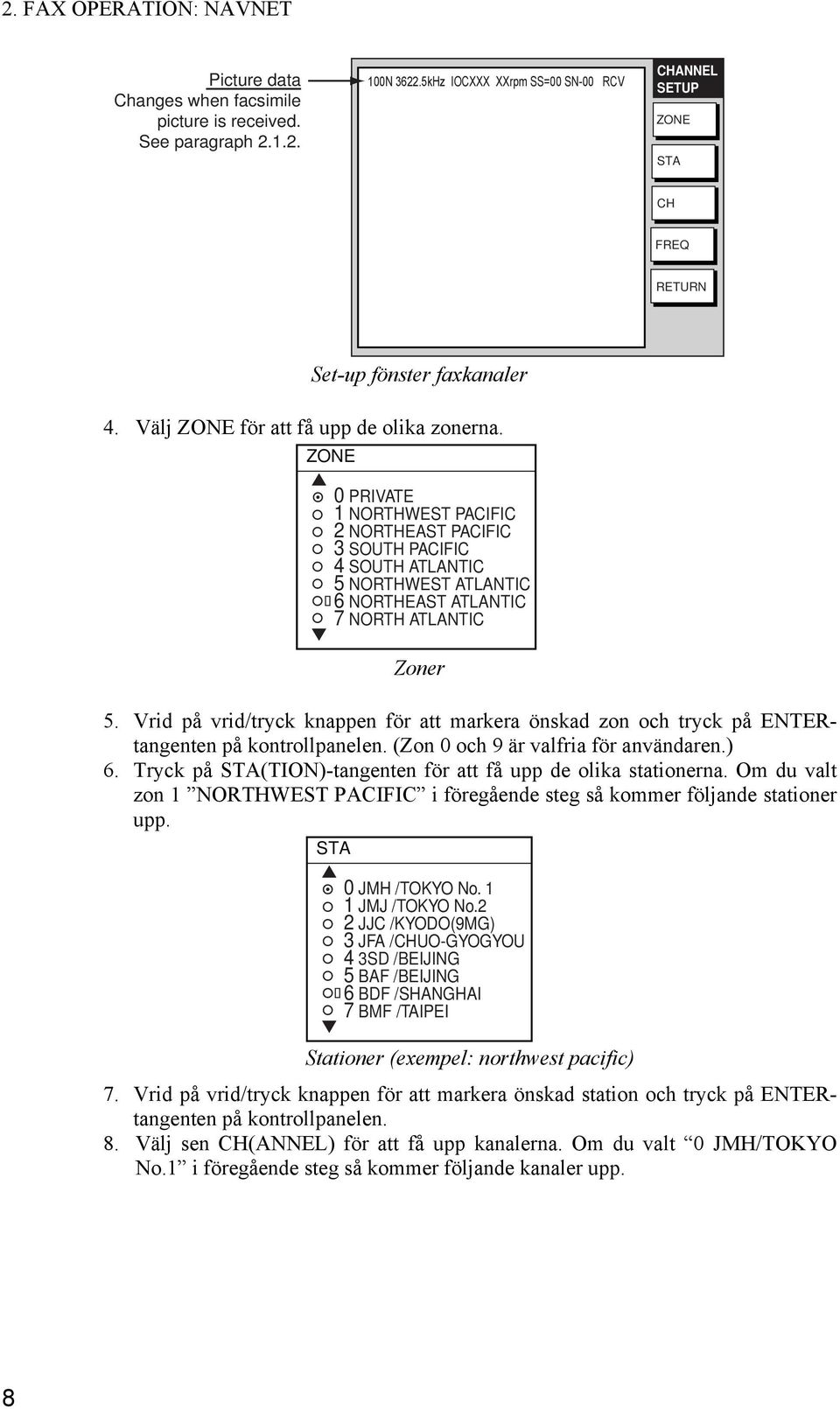

17 2. FAX OPERATION: NAVNET Picture data Changes when facsimile picture is received. See paragraph N kHz IOCXXX XXrpm SS=00 SN-00 RCV CHANNEL SETUP ZONE STA CH FREQ RETURN Set-up fönster faxkanaler 4. Välj ZONE för att få upp de olika zonerna. ZONE 0 PRIVATE 1 NORTHWEST PACIFIC 2 NORTHEAST PACIFIC 3 SOUTH PACIFIC 4 SOUTH ATLANTIC 5 NORTHWEST ATLANTIC 6 NORTHEAST ATLANTIC 7 NORTH ATLANTIC Zoner 5. Vrid på vrid/tryck knappen för att markera önskad zon och tryck på ENTERtangenten på kontrollpanelen. (Zon 0 och 9 är valfria för användaren.) 6. Tryck på STA(TION)-tangenten för att få upp de olika stationerna. Om du valt zon 1 NORTHWEST PACIFIC i föregående steg så kommer följande stationer upp. STA 0 JMH /TOKYO No. 1 1 JMJ /TOKYO No.2 2 JJC /KYODO(9MG) 3 JFA /CHUO-GYOGYOU 4 3SD /BEIJING 5 BAF /BEIJING 6 BDF /SHANGHAI 7 BMF /TAIPEI Stationer (exempel: northwest pacific) 7. Vrid på vrid/tryck knappen för att markera önskad station och tryck på ENTERtangenten på kontrollpanelen. 8. Välj sen CH(ANNEL) för att få upp kanalerna. Om du valt 0 JMH/TOKYO No.1 i föregående steg så kommer följande kanaler upp. 8

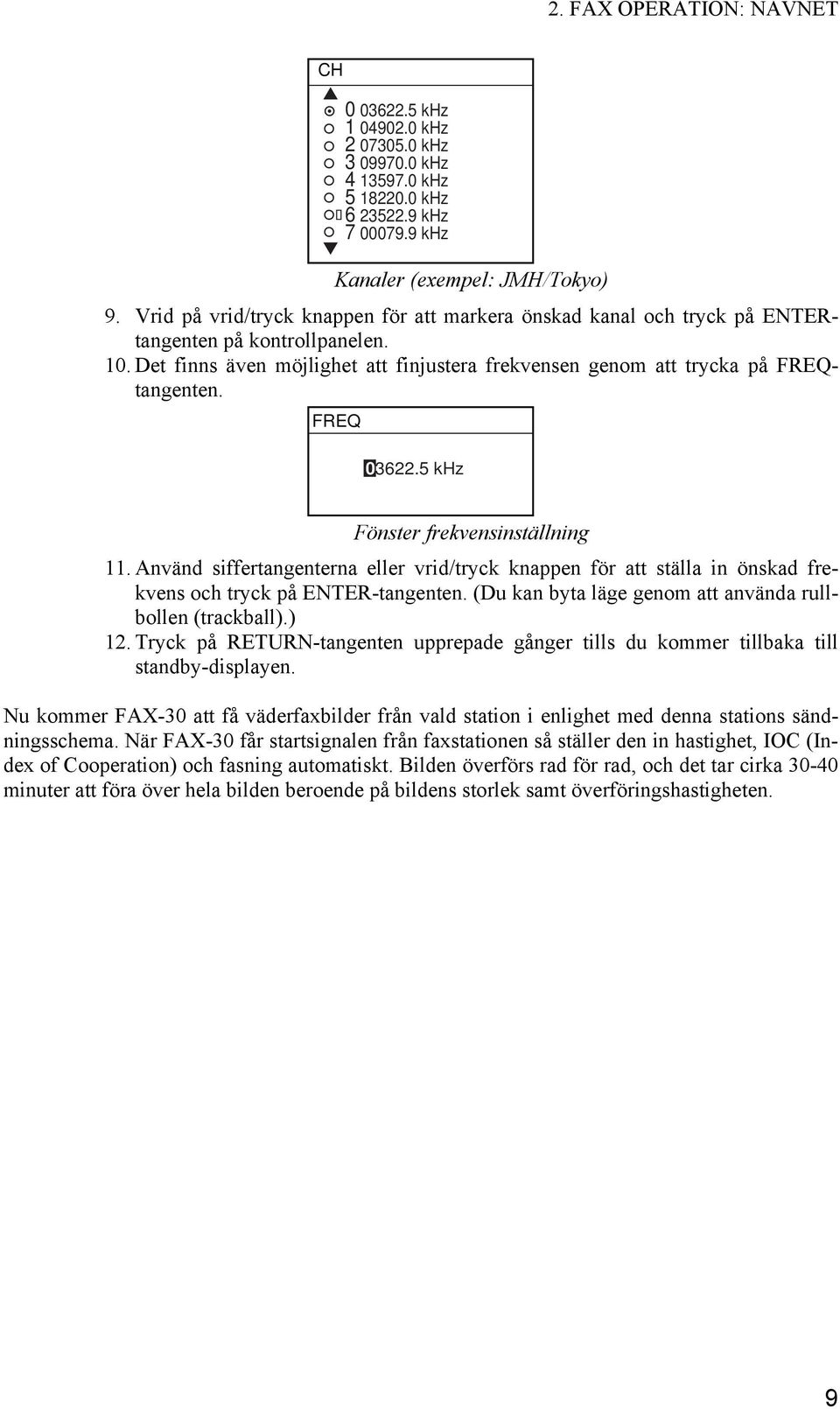

18 2. FAX OPERATION: NAVNET CH khz khz khz khz khz khz khz khz Kanaler (exempel: JMH/Tokyo) 9. Vrid på vrid/tryck knappen för att markera önskad kanal och tryck på ENTERtangenten på kontrollpanelen. 10. Det finns även möjlighet att finjustera frekvensen genom att trycka på FREQtangenten. FREQ khz Fönster frekvensinställning 11. Använd siffertangenterna eller vrid/tryck knappen för att ställa in önskad frekvens och tryck på ENTER-tangenten. (Du kan byta läge genom att använda rullbollen (trackball).) 12. Tryck på RETURN-tangenten upprepade gånger tills du kommer tillbaka till standby-displayen. Nu kommer FAX-30 att få väderfaxbilder från vald station i enlighet med denna stations sändningsschema. När FAX-30 får startsignalen från faxstationen så ställer den in hastighet, IOC (Index of Cooperation) och fasning automatiskt. Bilden överförs rad för rad, och det tar cirka minuter att föra över hela bilden beroende på bildens storlek samt överföringshastigheten. 9

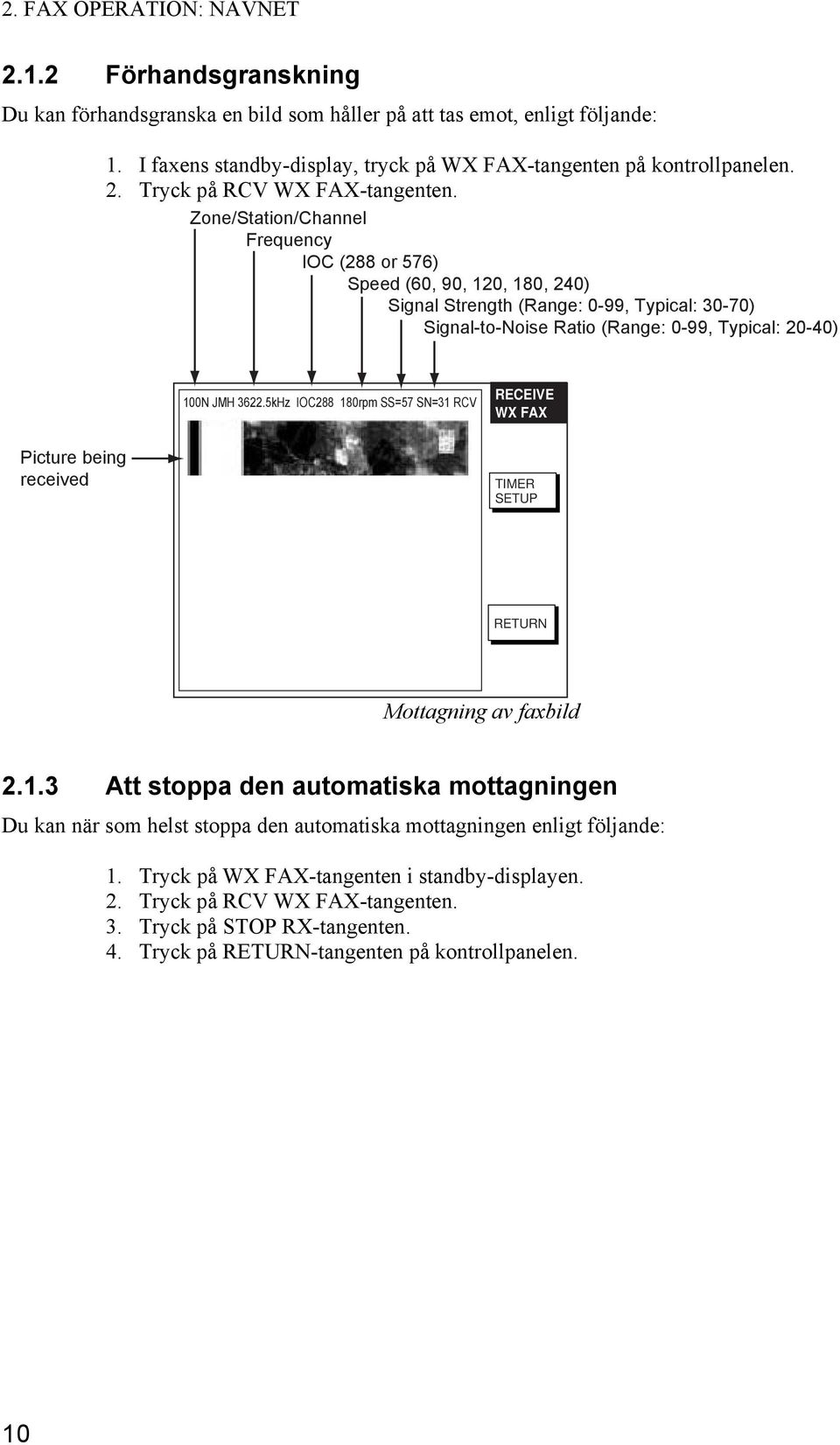

19 2. FAX OPERATION: NAVNET Förhandsgranskning Du kan förhandsgranska en bild som håller på att tas emot, enligt följande: 1. I faxens standby-display, tryck på WX FAX-tangenten på kontrollpanelen. 2. Tryck på RCV WX FAX-tangenten. Zone/Station/Channel Frequency IOC (288 or 576) Speed (60, 90, 120, 180, 240) Signal Strength (Range: 0-99, Typical: 30-70) Signal-to-Noise Ratio (Range: 0-99, Typical: 20-40) 100N JMH kHz IOC rpm SS=57 SN=31 RCV RECEIVE WX FAX Picture being received TIMER SETUP RETURN Mottagning av faxbild Att stoppa den automatiska mottagningen Du kan när som helst stoppa den automatiska mottagningen enligt följande: 1. Tryck på WX FAX-tangenten i standby-displayen. 2. Tryck på RCV WX FAX-tangenten. 3. Tryck på STOP RX-tangenten. 4. Tryck på RETURN-tangenten på kontrollpanelen. 10

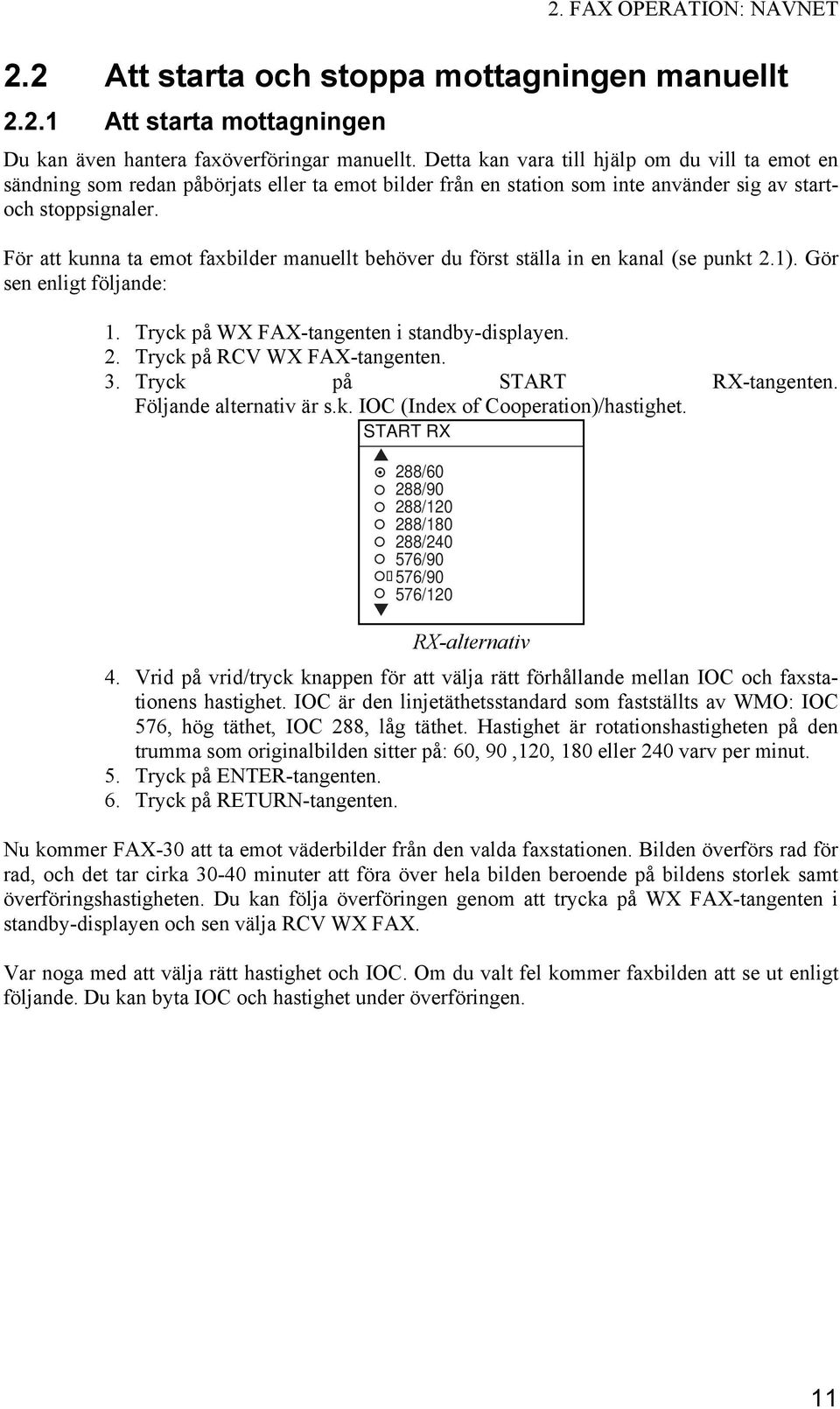

20 2. FAX OPERATION: NAVNET 2.2 Att starta och stoppa mottagningen manuellt Att starta mottagningen Du kan även hantera faxöverföringar manuellt. Detta kan vara till hjälp om du vill ta emot en sändning som redan påbörjats eller ta emot bilder från en station som inte använder sig av startoch stoppsignaler. För att kunna ta emot faxbilder manuellt behöver du först ställa in en kanal (se punkt 2.1). Gör sen enligt följande: 1. Tryck på WX FAX-tangenten i standby-displayen. 2. Tryck på RCV WX FAX-tangenten. 3. Tryck på START RX-tangenten. Följande alternativ är s.k. IOC (Index of Cooperation)/hastighet. START RX 288/60 288/90 288/ / / /90 576/90 576/120 RX-alternativ 4. Vrid på vrid/tryck knappen för att välja rätt förhållande mellan IOC och faxstationens hastighet. IOC är den linjetäthetsstandard som fastställts av WMO: IOC 576, hög täthet, IOC 288, låg täthet. Hastighet är rotationshastigheten på den trumma som originalbilden sitter på: 60, 90,120, 180 eller 240 varv per minut. 5. Tryck på ENTER-tangenten. 6. Tryck på RETURN-tangenten. Nu kommer FAX-30 att ta emot väderbilder från den valda faxstationen. Bilden överförs rad för rad, och det tar cirka minuter att föra över hela bilden beroende på bildens storlek samt överföringshastigheten. Du kan följa överföringen genom att trycka på WX FAX-tangenten i standby-displayen och sen välja RCV WX FAX. Var noga med att välja rätt hastighet och IOC. Om du valt fel kommer faxbilden att se ut enligt följande. Du kan byta IOC och hastighet under överföringen. 11

21 2. FAX OPERATION: NAVNET Wrong Speed or IOC and Image Wrong speed: "60" chosen instead of "120" Two images are displayed. Wrong speed: "120" chosen instead of "60" Overlapped image appears. Wrong IOC The image will be extended ( or foreshortened) when "288" (or 576) is selected for transmission with the IOC of "576 (or 288)." Att stoppa mottagningen Fel hastighet eller IOC 1. Tryck på WX FAX-tangenten i standby-displayen. 2. Tryck på RCV WX FAX-tangenten. 3. Tryck på STOP RX. 4. Tryck på RETURN-tangenten. 12

22 2.3 Tidsinställd mottagning 2. FAX OPERATION: NAVNET De flesta faxstationer sänder väderbilder efter de meteorologiska myndigheternas väderobservationsschema. (Du kan hitta aktuellt väderobservationsschema i broschyren Meteorological Facsimile Broadcasts, som finns att tillgå hos SMHI). Om du vill få en viss sändning dagligen så kan du använda dig av den tidsinställda mottagningen, den s.k. timern. 30 tidsinställda mottagningar kan läggas in Tidsinställt mottagningsschema 1. Tryck på WX FAX-tangenten när du står i standby-displayen. 2. Tryck på RCV WX FAX-tangenten. 3. Tryck på TIMER SETUP-tangenten. No :30-14:05 100N JMH khz No :30-16:40 100N JMH khz No :40-19:00 100N JMH khz No :05-19:15 100N JMH khz TIMER SET UP START TIMER PROG LIST RETURN 4. Tryck på PROG LIST-tangenten. Zone/Station/Channel Facsimile station Start, end time Timer ON No.01 12:30-14:00 100N JMH No.02 NOT PROGRAMMED No.03 NOT PROGRAMMED No.04 NOT PROGRAMMED No.05 NOT PROGRAMMED No.06 NOT PROGRAMMED No.07 NOT PROGRAMMED No.08 NOT PROGRAMMED No.09 NOT PROGRAMMED No.10 NOT PROGRAMMED NEXT PAGE ON PROGRAM LIST EDIT ON/OFF CLEAR ALL RETURN Schema tidsinställda mottagningar 13

23 2. FAX OPERATION: NAVNET 5. Vrid på vrid/tryck knappen för att välja programnummer och tryck på EDITtangenten på kontrollpanelen. ZONE 1 NORTHWEST PACIFIC STATION 0 JMH/TOKYO No.1 CHANNEL khz IOC AUTO SPEED AUTO START TIME 00:00 END TIME 00:00 FREQUENCY khz EDIT PROGRAM EDIT SAVE CLEAR CANCEL Meny tidsinställning 6. ZONE markeras automatiskt; tryck på EDIT-tangenten. ZONE 0 PRIVATE 1 NORTHWEST PACIFIC 2 NORTHEAST PACIFIC 3 SOUTH PACIFIC 4 SOUTH ATLANTIC 5 NORTHWEST ATLANTIC 6 NORTHEAST ATLANTIC 7 NORTH ATLANTIC Zoner 7. Vrid på vrid/tryck knappen för att välja zon och tryck på ENTER-tangenten på kontrollpanelen. 8. Vrid på vrid/tryck knappen för att välja STATION och tryck på EDIT-tangenten. Om du valt 1 NORTHWEST PACIFIC i föregående steg så kommer följande stationer upp: STATION 0 JMH /TOKYO No. 1 1 JMJ /TOKYO No.2 2 JJC /KYODO(9MG) 3 JFA /CHUO-GYOGYOU 4 3SD /BEIJING 5 BAF /BEIJING 6 BDF /SHANGHAI 7 BMF /TAIPEI Stationer (exempel: N Pacific W Part) 9. Vrid på vrid/tryck knappen för att välja station och tryck på ENTER-tangeneten. 10. Vrid på vrid/tryck knappen för att välja kanal genom att markera CHANNEL och tryck på EDIT-tangenten. Om du valt 0 JMH/TOKYO No.1 i föregående steg så kommer följande kanaler upp: 14

24 2. FAX OPERATION: NAVNET CHANNEL khz khz khz khz khz khz khz khz Kanaler (exempel: station JMH) 11. Vrid på vrid/tryck knappen för att välja kanal och tryck på ENTER-tangenten. 12. Vrid på vrid/tryck knappen för att välja IOC och tryck på EDIT-tangenten. IOC AUTO Alternativ IOC 13.Vrid på vrid/tryck knappen för att välja önskad faxstations IOC och tryck på EN- TER-tangenten. Om du inte vet vilken IOC du ska ta, välj AUTO för automatiskt val. 14. Vrid på vrid/tryck knappen för att välja hastighet genom att markera SPEED och tryck på EDIT. SPEED AUTO Alternativ rotationshastighet 15. Vrid på vrid/tryck knappen för att välja den rotationshastighet som faxstationens trumma har, och tryck på ENTER-tangenten. Om du inte vet vilken hastighet du ska ta, välj AUTO för automatiskt val. 16. Vrid på vrid/tryck knappen för att välja vilken tid du vill att mottagningen ska påbörjas genom att markera START TIME och tryck på EDIT. START TIME 00:00 Inläggning av starttid 15

25 2. FAX OPERATION: NAVNET 17.Ange en starttid i 24-timmarsformat. Lägg in en tid som är cirka två minuter tidigare än sändningens starttid, så att startsignalen hinner upptäckas. Avsluta genom att trycka på ENTER-tangenten. 18. Vrid på vrid/tryck knappen för att ange sluttid genom att välja END TIME och tryck på EDIT. END TIME 00:00 Inläggning av sluttid 19. Ange en tid i 24-timmarsformat, cirka 2 minuter före sändningens sluttid, så att sändningens slutsignal hinner upptäckas. Avsluta genom att trycka på ENTERtangenten. Obs: Om två sändningar överlappar varandra så kommer den senare sändningen att ignoreras och inte tas emot. 20.Om det är nödvändigt kan du finjustera mottagningsfrekvensen genom att vrida på vrid/tryck knappen så att FREQUENCY markeras och sen trycka på EDIT. Den frekvens som valts under steg 10 kommer upp. FREQUENCY khz Justering av frekvens 21. Använd siffertangenterna för att ange frekvens och tryck sen på ENTERtangenten. 22. Tryck på SAVE-tangenten 23. Tryck på ON/OFF-tangenten för att slå på eller av tidsinställningen. 24. Upprepa steg 5 till

26 2. FAX OPERATION: NAVNET Att slå på och av tidsinställda mottagningar Du kan välja att slå på och av vissa av de tidsinställda mottagningarna enligt följande: 1. Tryck på WX FAX-tangenten när du står i standby-displayen. 2. Tryck på RCV WX FAX-tangenten. 3. Välj TIMER SETUP. 4. Välj PROG LIST. 5. Vrid på vrid/tryck knappen för att välja tidsinställd mottagning. 6. Tryck på ON/OFF-tangenten för att slå av eller på inställningen. 7. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen Start av tidsinställd mottagning 1. Tryck på WX FAX-tangenten när du står i standby-displayen. 2. Tryck på RCV WX FAX-tangenten. 3. Välj TIMER SETUP. No :30-14:05 100N JMH khz No :30-16:40 100N JMH khz No :40-19:00 100N JMH khz No :05-19:15 100N JMH khz TIMER SET UP START TIMER PROG LIST RETURN 4. Tryck på START TIMER. START TIMER START STOP 5. Vrid på vrid/tryck knappen för att markera START och tryck sen på ENTERtangenten på kontrollpanelen. 6. Tryck på RETURN-tangenten på kontrollpanelen. Tid samt TIME kommer upp på RECEIVE WX FAX skärmen. Nu kommer FAX-30 att ta emot alla de sändningar som lagts in i mottagningsschemat. Bilden överförs rad för rad, och det tar cirka minuter att föra över hela bilden beroende på bildens storlek samt överföringshastigheten. Du kan följa överföringen genom att använda [DISP]-knappen och vrid/tryck knappen för att välja faxmottagningen och sen trycka på WX FAX-tangenten följt av RCV WX FAX. 17

27 2. FAX OPERATION: NAVNET Nollställning av mottagningsschemat Du kan nollställa alla tidsinställda mottagningar enligt följande: 1. Tryck på WX FAX-tangenten när du står i standby-displayen. 2. Tryck på RCV WX FAX. 3. Tryck på TIMER SETUP-tangenten. 4. Tryck på PROG LIST. 5. Tryck på CLEAR ALL-tangenten för att nollställa allt. CLEAR ALL YES NO Fönster nollställning 6. Vrid på vrid/tryck knappen för att markera YES och tryck på ENTER-kulan. Alla tidsinställda mottagningar försvinner. 7. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen. 18

28 2.4 Att visa faxbilder 2. FAX OPERATION: NAVNET 1. Tryck på WX FAX-tangenten när du står i standby-displayen. Upp till 12 väderkartor kan sparas beroende på storlek. Om mer än sex kartor sparats kommer PREV PAGE och NEXT PAGE-tangenter upp så att du kan bläddra mellan fönstren. När minnets kapacitet överskrids raderas den äldsta av kartorna automatiskt så att en ny kan tas emot. Om inga faxbilder har tagits emot kommer meddelandet NO RECEIVED IMAGES AVAILABLE upp på displayen. Receive data Station, date and time image received THUMBNAILS OF RECEIVED IMAGES JMH JUN/04 02:46 JMH JUN/05 01:29 JMH JUN/05 01:32 THUMB- NAILS SELECT IMAGE JMH JUN/05 03:46 JMH JUN/05 04:29 JMH JUN/05 05:21 RETURN Mottagna väderfax 2. Använd vrid/tryck knappen för att välja den faxbild du vill arbeta med och tryck på SELECT IMAGE eller tryck på vrid/tryck knappen. Du kan använda den s.k. trackballen för att flytta runt på kartan. Zone/Station/Channel Station Frequency Index of Cooperation Drum speed at fax station Date received Time received Scale Used for phase tuning. See para N JMH kHz IOC rpm JUN/05 01: WXFAX IMAGE EDIT IMAGE ZOOM IN ROTATE LOCK/ ERASE RETURN Prov väderfaxbild 19

29 2. FAX OPERATION: NAVNET 2.5 Att bearbeta faxbilder Misslyckad fasning När FAX-30 börjar ta emot en sändning som redan påbörjats eller när fassignalen störs av bakgrundsljud, så kan väderkartan delas in i två delar av en tjock svart (eller vit) linje. Denna linje kallas för den döda sektorn och beror på misslyckad fasning. Om detta skulle inträffa gör följande: "15" Dead sector (can be white) Exempel på misslyckad fasning 1. Ta fram väderkartan ( se punkt 2.4) ock tryck på EDIT IMAGE-tangenten. 102N JMH kHz JUN/05 01: EDIT IMAGE PHASE SYNC NOISE REJECT EDIT COLOR RETURN Faxbild 2. Tryck på PHASE-tangenten. PHASE 00 Inläggning fasning 3. Lägg in den döda sektorns mittpunkt från skalan i övre delen av faxkartan och lägg in i ovanstående fönster. I exemplet ovan är den döda sektorns mittpunkt i höjd med 15 på skalan. Skalan går från 00 till Tryck på ENTER-tangenten. 5. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen. 20

30 2. FAX OPERATION: NAVNET Osynkroniserad fassignal SYNC-tangenten används för att finjustera fassignalen. Om den döda sektorn är vinklad även efter att rätt fas är inställd, så behövs signalen synkroniseras för att den döda sektorn ska bli lodrät. Exempel på osynkroniserad fassignal 1. Ta fram en väderkarta ( se punkt 2.4) ock tryck på EDIT IMAGE-tangenten. 2. Tryck på SYNC. SYNC +00 Inläggning synkronisering 3. Lägg in ett synkroniseringsvärde som vrider den döda sektorn till ett lodrätt läge. Om den döda sektorn ser ut som på den vänstra bilden ovan, lägg in ett högre värde. Ser den däremot ut som på den högra bilden, lägg in ett mindre värde. Skalan går från 50 till Tryck på ENTER-tangenten. 5. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen Ljudreducering Om ljudfläckar syns på väderfaxkartan behöver du slå på ljudreduceringen enligt följande för att få en bra bild. 1. Ta fram väderkartan ( se punkt 2.4) ock tryck på EDIT IMAGE-tangenten. 2. Tryck på NOISE REJECT. NOISE REJECT OFF LOW MEDIUM HIGH Alternativ ljudreducering 3. Vrid på vrid/tryck knappen för att välja nivå på ljudreduceringen. HIGH ger den högsta nivån på ljudreduceringen. 4. Tryck på ENTER-tangenten. 5. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen Färgsättning Faxbilderna översändes i svart-vitt eller i gråskala (8 toner). Efter att du har tagit emot en väderkarta kan du välja färgsättning i antingen svart-vitt, gråskala eller 3 olika färgkombinationer. 21

31 2. FAX OPERATION: NAVNET Format 1. Ta fram en väderkarta ( se punkt 2.4) ock tryck på EDIT IMAGE-tangenten. 2. Tryck på EDIT COLOR. 3. Tryck på COLOR-tangenten. COLOR MONOCHROME GRAY SCALE BLUE-RED WHITE-BLUE RED-BLACK Alternativ färgsättning 4. Vrid på vrid/tryck knappen för att välja MONOCHROME, GRAY SCALE, BLUE-RED, WHITE-BLUE or RED-BLACK. MONOCHROME: Svart-vitt GRAY SCALE: Gråskala i 8 toner BLUE-RED: Blå till röda färgtoner WHITE-BLUE: Vita till blå färgtoner RED-BLACK: Röda till svarta färgtoner 5. Tryck på ENTER-tangenten. 6. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen. Faxen översändes vanligtvis med svart text mot vit bakgrund. Vissa faxstationer gör dock tvärtom och sänder fax med vit text mot svart bakgrund. Om du av någon anledning inte kan ta emot det format faxbilden sändes i så kan du kasta om den och ändra format enligt följande: 1. Ta fram en väderkarta ( se punkt 2.4) ock tryck på EDIT IMAGE-tangenten. 2. Tryck på EDIT COLOR. 3. Tryck på REV IMAGE-tangenten. REV IMAGE NORMAL REVERSE Alternativ omkastning av bild 4. Vrid på vrid/tryck knappen för att välja NORMAL eller REVERSE. 5. Tryck på ENTER-tangenten. 6. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen. 22

32 2. FAX OPERATION: NAVNET Zoomning Du kan fördubbla storleken på en väderkarta enligt följande: 1. Ta fram den väderkarta du vill bearbeta ( se punkt 2.4). 2. Tryck på ZOOM IN-tangenten. För att återgå till den normala storleken, tryck på ZOOM OUT Rotation Du kan vrida på och rotera väderkartorna enligt följande: 1. Ta fram den väderkarta du vill bearbeta ( se punkt 2.4). 2. Tryck på ROTATE-tangenten. 3. Tryck på CW (Clockwise) för att rotera kartan 90 medurs; CCW (Counterclockwise) för att vrida den 90 moturs. 2.6 Att radera faxbilder Du kan radera väderkartor enligt följande: 1. Tryck på WX FAX-tangenten när du står i standby-displayen. 2. Vrid på vrid/tryck knappen för att välja en karta. 3. Tryck på vrid/tryck knappen eller tryck på SELECT IMAGE-tangenten för att få upp bilden. 102N JMH kHz JUN/05 01: WXFAX IMAGE EDIT IMAGE ZOOM IN ROTATE LOCK/ ERASE RETURN Exempel på karta 4. Tryck på LOCK/ERASE-tangenten följt av ERASE IMAGE. ERASE IMAGE YES NO Raderingsalternativ 5. Vrid på vrid/tryck knappen för att markera YES och tryck på ENTER-tangenten. 6. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen. 23

33 2. FAX OPERATION: NAVNET 2.7 Att förhindra radering av faxbilder När minnets kapacitet överskrids raderas den äldsta väderkartan för att skapa plats för en ny. Om du har en karta som du vill spara kan du använda dig av lock image funktionen för att förhindra att den raderas. Du kan låsa alla faxbilder, men då kanske du inte kan ta emot en ny om det inte finns tillräckligt mycket minne kvar för att spara den nya kartan. 1. Tryck på WX FAX-tangenten när du står i standby-displayen. 2. Vrid på vrid/tryck knappen för att välja en karta och tryck sen på vrid/tryck knappen följa av SELECT IMAGE. 3. Tryck på LOCK/ERASE-tangenten följt av LOCK IMAGE. 4. Vrid på vrid/tryck knappen för att markera ON och tryck på ENTER-tangenten. 5. Tryck upprepade gången på RETURN-tangenten på kontrollpanelen så att du kommer tillbaka till standby-displayen. Den låsta bilden syns i rött på skärmen när du har uppe bilden THUMBNAILS OF RECEIVED IMAGES. För att låsa upp en bild, välj OFF istället för ON under steg 4 ovan. 2.8 Att lägga till faxkanaler Du kan spara 230 egna kanaler i FAX Tryck på [MENU] för att få upp huvudmenyn. FAX-30 EDIT WX FAX STATION EDIT NAVTEX STATION FAX-30 SYSTEM SETUP Huvudmeny 2. Tryck på EDIT WX FAX STATION-tangenten på kontrollpanelen. ZONE 0 PRIVATE STATION 0 PRV/ CHANNEL khz REVERSE IMAGE NORMAL FREQUENCY khz CALL SIGN PRV STATION NAME SET CHANNEL EDIT SAVE RETURN Meny för tillägg av faxkanaler 3. ZONE markeras automatiskt; tryck på EDIT-tangenten. 24

34 2. FAX OPERATION: NAVNET ZONE 0 PRIVATE 1 NORTHWEST PACIFIC 2 NORTHEAST PACIFIC 3 SOUTH PACIFIC 4 SOUTH ATLANTIC 5 NORTHWEST ATLANTIC 6 NORTHEAST ATLANTIC 7 NORTH ATLANTIC Zoner 4. Vrid på vrid/tryck knappen för att markera önskad zon och tryck på EDIT. (Zon 0 och 9 är valfria för användaren.) 5. Vrid på vrid/tryck knappen för att välja STATION och tryck på EDIT. Om du valt zon 1 NORTHWEST PACIFIC under steg 4, så kommer följande stationer upp. STATION 0 JMH /TOKYO No. 1 1 JMJ /TOKYO No.2 2 JJC /KYODO(9MG) 3 JFA /CHUO-GYOGYOU 4 3SD /BEIJING 5 BAF /BEIJING 6 BDF /SHANGHAI 7 BMF /TAIPEI Stationer (exempel: northwest pacific) 6. Vrid på vrid/tryck knappen för att välja station och tryck på ENTER-tangenten på kontrollpanelen. 7. Vrid på vrid/tryck knappen för att välja CHANNEL och tryck på EDIT. Om du valt station 0 JMH/TOKYO No.1 under steg 8, så kommer följande kanaler upp. CHANNEL khz khz khz khz khz khz khz khz Kanaler (exempel: JMH/Tokyo) 8. Vrid på vrid/tryck knappen för att välja kanal och tryck på ENTER-tangenten på kontrollpanelen. 9. Vrid på vrid/tryck knappen för att välja REVERSE IMAGE och tryck på EDIT. REVERSE IMAGE NORMAL REVERSE Alternativ omkastning av bild 10. Faxen översändes vanligtvis med svart text mot vit bakgrund. Vissa faxstationer gör dock tvärtom och sänder fax med vit text mot svart bakgrund. Denna information är inlagd i minnet så att du vanligtvis inte behöver ange bildformat. Om 25

35 2. FAX OPERATION: NAVNET du lägger in en ny stations frekvens, och denna sänder i omkastat format, så kan du vrida på vrid/tryck knappen för att välja REVERSE. Tryck på ENTERtangenten på kontrollpanelen för att avsluta. 11. Om du vill kan du lägga in en annan frekvens, anropsnamn eller stationsnamn än det som syns i CHANNEL och STATION-fönstren. Vrid på vrid/tryck knappen för att välja FREQUENCY, CALL SIGN eller STATION NAME beroende på vad du vill ändra och tryck på EDIT. Ett av följande fönster kommer upp: FREQUENCY CALL SIGN STATION NAME khz JMH TOKYO Frequency Call Sign Station Name Frekvens, anropsnamn, stationsnamn 12. Använd siffertangenterna eller vrid/tryck knappen för att lägga in nya data och tryck på ENTER-tangenten på kontrollpanelen. 13. Tryck på SAVE. 14. Vrid på rullbollen (trackball) för att välja YES och tryck på vrid/tryck knappen. 15. Tryck på [MENU]-knappen för att stänga menyfönstret. 26

36 2. FAX OPERATION: NAVNET (This page intentionally left blank.) 27

37 3. FAX OPERATION: PC 3. HANDHAVANDE FAX: PC 3.1 Mottagning Val av kanal 1. När du står i faxens standby-display, klicka på CHANNEL SETUP i huvudmenyn. ZONE: STATION: CHANNEL: CHANNEL SETUP FREQUENCY: khz OK CANCEL RCV STOP < back Inställningsmeny kanaler 2. Klicka på nedrullningslisten för ZONE och välj zon (Zon 0 och 9 är valfria för användaren.) Zonerna du kan välja är 0, Privat; 1, Nordvästra Stillahavsregionen (Northwest Pacific); 2, Nordöstra Stillahavsregionen (Northeast Pacific); 3, Södra Stillahavsregionen (South Pacific); 4, Södra Atlantregionen (South Atlantic); 5, Nordvästra Atlantregionen (Northwest Atlantic); 6, Nordöstra Atlantregionen (Northeast Atlantic); 7, Norra Atlantregionen (North Atlantic); 8, Medelhavet (Mediterranean Sea); 9, Valfri. 3. Klicka på nedrullningslisten för STATION och välj station. Se B-2 för stationsnummer. 4. Klicka på nedrullningslisten för CHANNEL och välj kanal. 5. Om det behövs kan du finjustera frekvensen genom att klicka i rutan för FRE- QUENCY och lägga in önskad mottagningsfrekvens. 6. Klicka på OK följt av antingen back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn. Nu kommer FAX-30 att få väderfaxbilder från vald station i enlighet med denna stations sändningsschema. När FAX-30 får startsignalen från faxstationen så ställer den in hastighet, IOC (Index of Cooperation) och fasning automatiskt. Bilden överförs rad för rad, och det tar cirka minuter att föra över hela bilden beroende på bildens storlek samt överföringshastigheten Att stoppa mottagningen 1. När du står i faxens standby-display, klicka på CHANNEL SETUP i huvudmenyn. 2. Klicka på RCV STOP. 28

38 3.2 Tidsinställd mottagning De flesta faxstationer sänder väderbilder efter de meteorologiska myndigheterna väderobservationsschema. (Du kan hitta aktuellt väderobservationsschema i broschyren Meteorological Facsimile Broadcasts, som finns att tillgå hos SMHI). Om du vill få en viss sändning dagligen så kan du använda dig av den tidsinställda mottagningen, den s.k. timern. 30 tidsinställda mottagningar kan läggas in Inställning och ändring av mottagningsschemat 1. När du står i faxens standby-display, klicka på TIMER SETUP följt av PRO- GRAM LIST för att få upp mottagningsschemat. Start, end time Facsimile station TX frequency of facsimile station Index Of Cooperation Drum rotation speed at facsimile station No. ON/OFF 1 12:30-14:00 JMH kHz IOC288 60rpm ON 2 NOT PROGRAMMED OFF 3 NOT PROGRAMMED OFF 4 NOT PROGRAMMED OFF 5 NOT PROGRAMMED OFF 6 NOT PROGRAMMED OFF 7 NOT PROGRAMMED OFF 8 NOT PROGRAMMED OFF 9 NOT PROGRAMMED OFF 10 NOT PROGRAMMED OFF 11 NOT PROGRAMMED OFF 12 NOT PROGRAMMED OFF 13 NOT PROGRAMMED OFF 14 NOT PROGRAMMED OFF 15 NOT PROGRAMMED OFF 16 NOT PROGRAMMED OFF 17 NOT PROGRAMMED OFF 18 NOT PROGRAMMED OFF 19 NOT PROGRAMMED OFF 20 NOT PROGRAMMED OFF 21 NOT PROGRAMMED OFF 22 NOT PROGRAMMED OFF 23 NOT PROGRAMMED OFF 24 NOT PROGRAMMED OFF 25 NOT PROGRAMMED OFF 26 NOT PROGRAMMED OFF 27 NOT PROGRAMMED OFF 28 NOT PROGRAMMED OFF 29 NOT PROGRAMMED OFF 30 NOT PROGRAMMED OFF Exempel mottagningsschema 2. Klicka på mittenkolumnen där du vill programmera in en tidsinställd mottagning. Om du t ex klickar i mittenkolumnen i rad 2 då kommer följande ruta upp. 29

39 3. FAX OPERATION: PC TIMER PROGRAM No.2 ZONE: STATION: CHANNEL: IOC: SPEED: 60 START TIME: END TIME: 00:00 00:00 FREQUENCY: khz START TIME: ON OFF OK CANCEL < back Programmeringsmeny 4. Klicka på nedrullningslisten för ZONE och välj zon. 5. Klicka på nedrullningslisten för STATION och välj station. 6. Klicka på nedrullningslisten för CHANNEL och välj kanal. 7. Klicka på nedrullningslisten för IOC och välj IOC. IOC står för Index of Cooperation och är den linjetäthetsstandard som fastställts av WMO: IOC 576, hög täthet, IOC 288, låg täthet. Om du inte vet vilken IOC du ska ta, välj AUTO för automatiskt val. 8. Klicka på nedrullnigslisten för SPEED och välj hastighet. Hastigheten är faxstationstrummans rotationshastighet. Om du inte vet vilken hastighet du ska ta, välj AUTO för automatiskt val. 9. Ange en starttid i 24-timmarsformat. Lägg in en tid som är cirka två minuter tidigare än sändningens starttid, så att startsignalen hinner upptäckas. Avsluta genom att trycka på ENTER-tangenten. 10. Ange en tid i 24-timmarsformat, cirka 2 minuter före sändningens sluttid, så att sändningens slutsignal hinner upptäckas. Avsluta genom att trycka på ENTERtangenten. 11. Om det behövs kan du finjustera frekvensen genom att klicka i rutan för FRE- QUENCY och lägga in önskad mottagningsfrekvens. 12. Klicka på ON till höger om START TIME. 13. Klicka på OK. 14. Klicka på back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn. 30

40 3. FAX OPERATION: PC Att slå på och av alla tidsinställda mottagningar Du kan enkelt slå på och av alla tidsinställda mottagningar enligt följande: 1. Tryck på WX FAX-tangenten när du står i standby-displayen. 2. Klicka på PROGRAM LIST. 3. Klicka på OFF eller ON. 4. Klicka på OK. 5. Klicka på back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn Att slå på och av enskilda tidsinställda mottagningar 1. Klicka på TIMER SETUP när du står i standby-displayen. 2. Klicka på PROGRAM LIST. 3. Klicka i mittenkolumnen av den mottagning du vill slå av eller på. 4. Klicka på ON eller OFF. 5. Klicka på OK. 6. Klicka på back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn Nollställning av mottagningsschemat Du kan nollställa hela mottagningsschemat enligt följande: 1. Klicka på TIMER SETUP när du står i standby-displayen. 2. Klicka på PROGRAM LIST. 3. Klicka på ALL RESET. 4. Du får frågan om du är säker att du vill nollställa. 5. Klicka på Yes för att nollställa; Cancel för att avbryta. 6. Klicka på back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn. För att titta på väderfaxkartorna, klicka på önskad bild i övre delen av standby-displayen. 3.3 Att bearbeta faxbilder Misslyckad fasning När FAX-30 börjar ta emot en sändning som redan påbörjats eller när fassignalen störs av bakgrundsljud, så kan väderkartan delas in i två delar av en tjock svart (eller vit) linje. Denna linje kallas för den döda sektorn och beror på misslyckad fasning. Om detta skulle inträffa gör följande: "15" Dead sector (can be white) Exempel på misslyckad fasning 1. Ta fram väderkartan och klicka på PHASE. 31

41 3. FAX OPERATION: PC PHASE 0 (0-40) OK < back Inläggning fasning 2. Lägg in den döda sektorns mittpunkt från skalan i övre delen av faxkartan och lägg in i ovanstående fönster. I exemplet ovan är den döda sektorns mittpunkt i höjd med 15 på skalan. Skalan går från 00 till Klicka på OK följt av antingen back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn Osynkroniserad fassignal SYNC-tangenten används för att finjustera fassignalen. Om den döda sektorn är vinklad även efter att rätt fas är inställd, så behövs signalen synkroniseras för att den döda sektorn ska bli lodrät. Exempel på osynkroniserad fassignal 1. Ta fram en väderkarta och klicka på SYNC. SYNC +0 ( ) OK < back 2. Lägg in ett synkroniseringsvärde som vrider den döda sektorn till ett lodrätt läge. Om den döda sektorn ser ut som på den vänstra bilden ovan, lägg in ett högre värde. Ser den däremot ut som på den högra bilden, lägg in ett mindre värde. Skalan går från 50 till Klicka på OK följt av antingen back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn Ljudreducering Om ljudfläckar syns på väderfaxkartan behöver du slå på ljudreduceringen enligt följande för att få en bra bild. 1. Ta fram en väderkarta och klicka på NOISE REJECT. 32

42 3. FAX OPERATION: PC OK NOISE REJECT OFF LOW MEDIUM HIGH < back Alternativ ljudreducering 2. Välj nivå på ljudreduceringen. HIGH ger den högsta nivån på ljudreduceringen. 3. Klicka på OK följt av antingen back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn Färgsättning Faxbilderna översändes i svart-vitt eller i gråskala (8 toner). Efter att du har tagit emot en väderkarta kan du välja färgsättning i antingen svart-vitt, gråskala eller 3 olika färgkombinationer. 1. Ta fram en väderkarta och klicka på COLOR. OK COLOR MONOCHROME GRAY SCALE BLUE-RED WHITE-BLUE RED-BLACK < back Alternativ färgsättning 2. Välj antingen MONOCHROME, GRAY SCALE, BLUE-RED, WHITE-BLUE or RED-BLACK. MONOCHROME: Svart-vitt GRAY SCALE: Gråskala i 8 toner BLUE-RED: Blå till röda färgtoner WHITE-BLUE: Vita till blå färgtoner RED-BLACK: Röda till svarta färgtoner 3. Klicka på OK följt av antingen back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn Format Faxen översändes vanligtvis med svart text mot vit bakgrund. Vissa faxstationer gör dock tvärtom och sänder fax med vit text mot svart bakgrund. Om du av någon anledning inte kan ta emot det format faxbilden sändes i så kan du kasta om den och ändra format enligt följande: 1. Ta fram en väderkarta och klicka på REVERSE IMAGE. 33

43 3. FAX OPERATION: PC REVERSE IMAGE NORMAL REVERSE OK < back Alternativ omkastning av bild 2. Klicka på NORMAL eller REVERSE om du vill kasta om bilden. 3. Klicka på OK följt av antingen back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn Rotation Du kan vrida på och rotera väderkartorna genom att klicka på ROTATE CW eller ROTATE CCW för att rotera med- eller moturs. Bilden roterar 90 i önskad riktning Att kopiera och spara bilder Ställ markören på väderkartan och högerklicka på musen. Klicka på Kopiera eller Spara bild som Om du väljer Spara bild som behöver du specificera var du vill spara bilden samt ge den ett namn. Klicka sen på Spara. 3.4 Att radera faxbilder Du kan radera faxkartor enligt följande: 1. Välj den väderkarta du vill radera. 2. Klicka på ERASE. 3. Du får en fråga om du är säker på att du vill radera bilden. Klicka OK för att radera den; Cancel för att avbryta. 34

44 3. FAX OPERATION: PC 3.5 Att lägga till faxkanaler I FAX-30 kan du spara upp till 230 kanaler i minnet. 1. Klicka på EDIT STATION LIST när du står i standby-displayen. EDIT STATION LIST ZONE: STATION: CHANNEL: REVERSE IMAGE: NORMAL FREQUENCY: khz CALL SIGN: STATION NAME: OK CANCEL < back Alternativ inläggning av stationer 2. Klicka på nedrullningslisten för ZONE och välj zon. 3. Klicka på nedrullningslisten för STATION och välj station. 4. Klicka på nedrullningslisten för CHANNEL välj kanal. 5. Faxen översändes vanligtvis med svart text mot vit bakgrund. Vissa faxstationer gör dock tvärtom och sänder fax med vit text mot svart bakgrund. Denna information är inlagd i minnet så att du vanligtvis inte behöver ange bildformat. Om du lägger in en ny stations frekvens, och denna sänder i omkastat format, så kan du istället välja REVERSE. 6. Om det behövs kan du finjustera frekvensen genom att klicka i rutan för FRE- QUENCY och lägga in önskad mottagningsfrekvens. 7. Lägg in stationens anropsnamn i rutan för CALL SIGN. 8. Lägg in stationens namn i rutan för STATION S NAME. 9. Klicka på OK. 10. Klicka på back eller bakåt-kommandot i din browser för att komma tillbaka till huvudmenyn. 35

45 4. NAVTEX OPERATION: NAVNET 4. HANDHAVANDE NAVTEX: NAV- NET 4.1 Allmänt om NAVTEX-meddelanden Meddelandekategorier Navtex-stationer över hela världen ger sjöfarare väder och navigationsinformation. Navtexmeddelanden innehåller en kod med fyra tecken som identifierar dels från vilken station meddelandet komemr ifrån, men även vilken kategori av meddelande det rör sig om samt meddelandenummer (00-99). Meddelandenummer 00 är reserverat för viktiga nödmeddelanden. De meddelandekategorier som finns i navtex-systemet är de följande: A: Varning kustnavigation H: Loran C-meddelande B: Meteorologisk varning I: Omega-meddelande C: Israpport J: Differential Omega-meddelande D: Sök- och räddningslarm K: Medd. från annat elektroniskt nav.system E: Meteorologisk prognos L: Varning navigationsområde F: Lotsmeddelande M to Y: Ingen kategori specificerad G: Decca-meddelande Z: QRU (inget meddelande till hands) Du kan själv välja vilka kategorier du vill ta del av och ifrån vilka stationer du vill få meddelanden. Obs: Vi rekommenderar att du åtminstone tar emot meddelanden i kategori A, B, D och L eftersom de har stor betydelse för navigationen Att ta emot navtex-meddelanden För at ta emot navtex-meddelanden måste du välja mottagningsinställningen enbart navtex eller fax & navtex, se punkt

46 4.2 Att lägga in Navtex-stationer, meddelanden, alarm Du kan själv välja vilka navtex-stationer som du vill ta emot meddelanden ifrån samt vilka kategorier av meddelanden du vill ta del av. Dessutom kan du ställa in om du vill få besked om att du har fått ett nytt meddelande. 1. När du står i standby-displayen, välj NAVTEX. Om några navtex-meddelanden har tagits emot så syns det på skärmen enligt följande: 1. IA55 JUN/06 03:57 518kHz 2. IA53 JUN/06 03:58 518kHz 3. IA52 JUN/06 03:59 518kHz 4. IA48 JUN/06 04:01 518kHz NAVTEX SELECT MSG RX SETUP RETURN Mottagna navtex-meddelanden 2. Tryck på RX SETUP-tangenten på kontrollpanelen. FREQUENCY 518 khz STA. SELECTION MODE MANUAL STATION SELECTION. MESSAGE SELECTION MAX ERROR RATE 33.3% ALARM (SAR MSG) OFF ALARM (WARNING MSG)OFF RX SETUP EDIT RETURN Inställningsmeny navtex 3. FREQUENCY markeras automatiskt; tryck på EDIT. FREQUENCY 490 khz 518 khz Alternativ navtexfrekvenser 4. Vrid på vrid/tryck knappen för att välja antingen 490 khz eller 518 khz (beror på stationen), och tryck på ENTER-tangenten på kontrollpanelen. 5. Vrid på vrid/tryck knappen för att välja STA. SELECTION MODE och tryck på EDIT. 37

47 4. NAVTEX OPERATION: NAVNET STA. SELECTION MODE MANUAL AUTO Alternativ inställning navtex-stationer 6. Vrid på vrid/tryck knappen för att välja inställning av navtex-stationen och tryck på [ENTER]-tangenten på kontrollpanelen. AUTO kräver att du har tillgång till position data (från en s.k. navigator). 7. Om du valt MANUAL i föregående steg, vrid på vrid/tryck knappen för att välja STATION SELECTION och tryck på EDIT för att lägga in de stationer du vill få meddelanden ifrån. Om du istället valt AUTO, gå till punkt 9 direkt. STATION SELECTION A B C D E F G H Alternativ navtex-stationer 8. Välj till eller bort stationer som du själv vill genom att vrida vrid/tryck knappen för att välja station och tryck sen på kulan för att markera eller avmarkera denna. En bock markerar att stationen valts, ingen bock att stationen valts bort. 9. Tryck på ENTER-tangenten på kontrollpanelen för att komma tillbaka till RX SETUP-menyn. 10. Vrid på vrid/tryck knappen för att välja MESSAGE SELECTION och tryck på EDIT. MESSAGE SELECTION A NAVIGATIONAL WARNING B METEOR. WARNING C ICE REPORT D SAR INFORMATION E METEOR. FORECAST F PILOT MESSAGE G DECCA MESSAGE H LORAN-C MESSAGE Alternativ navtex-meddelanden 11. Välj till eller bort meddelandekategorier som du själv vill genom att vrida vrid/tryck knappen för att välja kategori och tryck sen på kulan för att markera eller avmarkera denna. En bock markerar att kategorin valts, ingen bock att stationen valts bort. 12. Tryck på ENTER-tangenten på kontrollpanelen. 13. Vrid på vrid/tryck knappen för att välja MAX ERROR RATE och tryck på EDIT. 38
