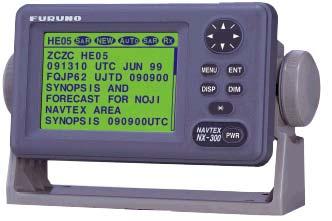

NAVTEX MOTTAGARE. Modell NX-300 HANDHAVANDE

Transkript

1 NAVTEX MOTTAGARE Modell NX-300 HANDHAVANDE

2 Innehållsförteckning 1. Navtex systemet... sida Hur Navtex arbetar...sida Navtex användningsområde...sida Användning 2.1 Hur Navtex arbetar...sida Navtex användningsområde...sida Menyhantering 3.1 Hur Navtex arbetar...sida Navtex användningsområde...sida Användning 4.1 Hur Navtex arbetar...sida Navtex användningsområde...sida NX-300 2

3 1.1 NAVTEX systemet Det finns mycket navigations och metrologiska informationer tillgängliga på radio, som t.ex. NAVAREA, HYDROPAC, etc. Emellertid är dessa system mycket beroende av hur kunnig operatören är på att ställa in och ta emot den önskade informationen. För att förse alla med marin anknytning med aktuell information automatiskt utvecklades NAVTEX systemet. NAVTEX är en förkortning av Navigational Telex, och som namnet visar är det en typ av närbands radio teletyp system för att sända text meddelanden i en 7-enhets kod. Skillnaden är att NAVTEX sändaren sänder en 9 siffrig huvudkod förutom det vanliga meddelandet, så att mottagaren kan identifiera stationen, medeladets typ och serie nummer automatiskt. 1.2 NAVTEX operationsområde För navigationens skull indelas världen i 16 områden (Navareas) som visas i bilden nedan. Varje Navarea har NAVTEX stationer och varge NAVTEX station har en identifieringskod, från A till Z. Frekvensen till NAVTEX är en (518kHz), och många stationer finns i samma serviceområde. Bild 1-1 NAVTEX område Om stationerna skulle sända utan regler, skulle systemet kollapsa på grund av störningar. För att undvika detta gäller följande. NX-300 3

4 Sändningschemat är upplagt så att två eller flera stationer inte skall överlappa varandra i tid Varje station sänder med ett minimum av uteffekt så att deras service område (200 nm). 1.3 Meddelandeformat För automatisk identifiering av meddelande, startar varje meddelande med en 9 siffrig kod, en så kallad Header Codes. De fyra första är ZCZC och finns till alla meddelanden. Denna del är till för att synkronisera meddelandet. Nästa fyra är designade som b1, b2, b3 och b4 för att identifiera område, typ och serienummer på meddelandet. Karaktär b1 är identifieringen av NAVTEX stationer; A till Z. karaktär b2 indikerar typ av meddelande, A till Z, som visas på följande sida. Karaktär b3 och b4 indikerar serienumret på meddelandet. Serienumret räknas upp från 01 till 99 och startar sedan om från 01 igen. Nummer 00 är speciellt reserverat för viktiga meddelanden, sådana som sök och räddningsmeddelanden (SAR). ZCZC b1 b2 b3 b4 huvud meddelande NNNN Start kod (sync) Huvudmeddelande Avslutnings kod Serie nummer 00 : Nödmeddelande : Normalt meddelande Typ av meddelande A - Z (Se lista nedanför) Stations ID A - Z [Typ av meddelande (område)] A: Navigationsvarning B: Metrologiska varningar C: Is rapport D: Sök och räddningsinformation E: Väderrapport F: Lotsmeddelanden NX-300 4

5 G: DECCA medelanden H: LORAN-C meddelanden I: OMEGA meddelande J: Differential OMEGA meddelande K: Andra elektroniska navigations utrustningssystems meddelande L: Navigationsvarningar M till U: Reserv, används inte V: Endast för fiskare (U.S.only) W till Y: Reserv används inte Z: QRU (inga meddelande för tillfället) 1.4 Indikeringar i displayen SAR: När meddelande typ D visas NEW: När meddelande visas för första gången Auto: Visas när man väljer AUTO i STATION SELECTION. RX: Blinkar när meddelande mottages SAR mottagning: Blinkar ( och alarmet ljuder ) när meddelande typ D mottages. Tryck på någon knapp och alarmet upphör. WARNING: Visas när meddelande typ A, B eller L visas Varningsmottagning: Blinkar (och ljudalarm) när meddelande typ A, B eller L mottages.tryck på något alarm och alarmet slutar BATTERI icon: Visas när batterispänningen är för låg. RULLNINGS list: Visar storleken på meddelandet Bild 1-2 NX-300 5

6 1.5 Navtex stationskarta NX-300 6

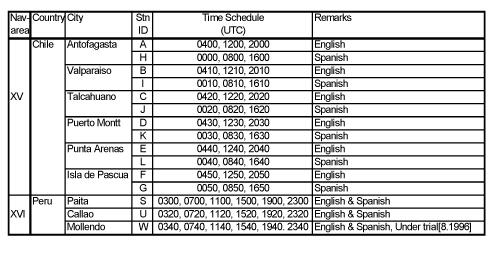

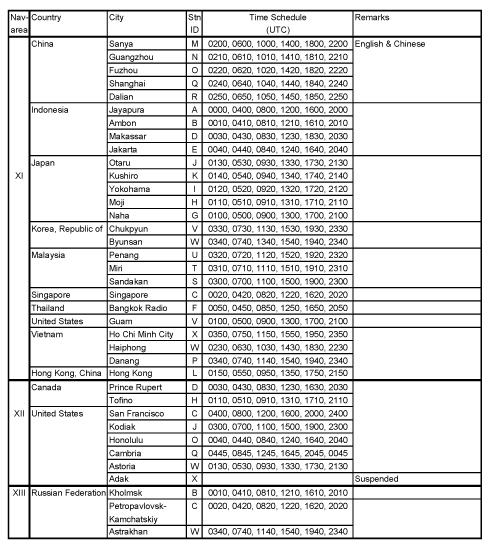

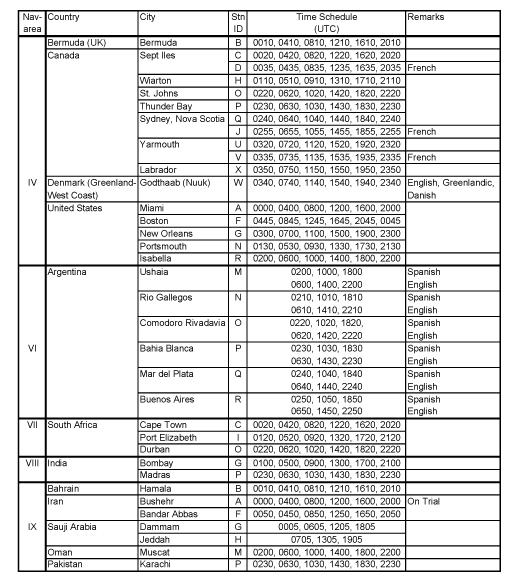

7 1.6 Navtex stationstabell NX-300 7

8 NX-300 8

9 NX-300 9

10 NX

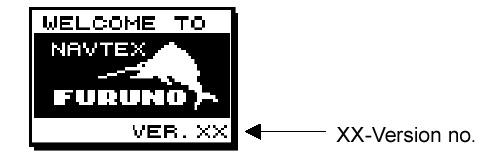

11 2.1 Knapparnas funktion Alla operationer utförs från knapparna på displayens framsida. Öppna meny eller meddelande display Öppna meddelande genom att välja display eller Pilknappar Ändrar korset Välja rubrik på menyn Låser vald inställning Justering av dimmer och kontrast Används EJ Långt tryck: Stänger av Kort tryck: Sätter på Bild 2-1 Kontrollpanel 2.2 Sätta PÅ/AV strömmen Sätta på: Tryck på [PWR] knappen. För att bekräfta vilket versionsnummer det är på utrustningen, tryck [PWR] tills följande bild visas: Bild 2-2 SÄTTA PÅ fönster Stänga av: Tryck på [PWR] knappen i minst 3 sek. Bild 2-3 STÄNGA AV fönster NX

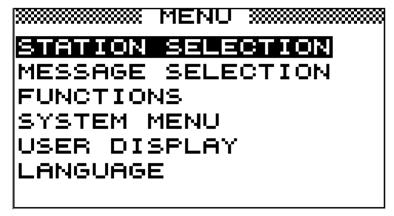

12 2.3 Justering av dimmer och kontrast 1. Tryck [DIM] knappen för att visa kontrollfönstret för kontrast och dimmer Bild 2-4 DIMMER och KONTRAST fönster 2. Tryck eller för bästa jusstyrka på kontrollpanelen och LCD 3. Tryck eller för bäst kontrast på LCD 4. Tryck [ENT] knappen för att stänga dimmer och kontrast inställningen. Notera: Om du stänger av strömmen och kontrasten inställd på mindre än 36, kommer kontrasten automatiskt att återgå till 36 när strömmen sätts på igen. 2.4 Menyöversikt Genom menyn kan man kundanpassa NX-300. Du kan välja vilken typ av meddelande som som ska visas etc. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. Bild 2-5 HUVUD menyn 2. Tryck eller för att välja meny. När du använder eller, visas det valda som skuggat. 3. Tryck på [ENT] knappen för att öppna den valda funktionen. Bild 2-6 FUNKTIONS meny NX

13 4. Tryck eller för att välja alternativ. Som exempel, välj RCV ALARM. Följande meny visas Bild 2-7 ON/OFF 5. Tryck eller för att välja 6. Tryck på [ENT] för att aktivera funktionen 7. Tryck på [MENU] knappen en gång för att återvända till menu eller två gånger för att avsluta menu. 2.5 Val av stationer På menyn för STATIONS VAL finns det möglighet att välja vilka stationer som ska mottagas, antingen automatiskt eller manuellt. I AUTO läget väljer den automatiskt beroende på avståndet mellan fartyget och NAVTEX stationen.extern navigationsdata krävs för att AUTO funktionen ska fungera, om det inte finns väljs alla stationer. I MANUAL läget kan man välja vilken station som ska mottagas. 1. Tryck på [MENU] knappen för att öppna huvud menyn 2. Tryck eller för att välja stationsval 3. Tryck på [ENT] knappen. MODE fönstret försvinna Bild 2-8 MODE fönstret 4. Tryck eller för att välja AUTO eller MANUAL. 5. Tryck på [ENT] knappen. STATIONS VALS menyn visas. Bild 2-9 VAL AV STATIONS meny 6. Tryck eller för att ändra den ursprungliga inställningen. Tryck på [ENT] knappen för att visa följande fönster. NX

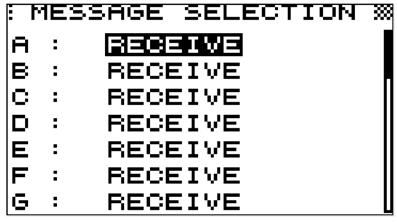

14 Bild 2-10 RECEIVE/IGNORE fönster 7. Tryck eller för att välja RECIEVE för att välja eller IGNORE för att inte välja en station. 8. Tryck på [ENT] knappen. 9. Repetera punkt b) till e) för att välja eller inte välja andra stationer. 10. Tryck på [MENU] knappen eller [DISP] knappen för att stänga STATION SELECTION menyn. 2.6 Val av meddelande 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck eller för val av meddelande. 3. Tryck på [ENT] knappen för att visa meddelande menyn. 1. Bild 2-11 MEDDELANDE menyn 2. Tryck eller för att välja det meddelande du vill ändra ursprungliga inställningen för. 3. Tryck på [ENT] knappen för att visa följande fönster. Bild 2-12 RECEIVE/IGNORE fönster 4. När du ändrar RECEIVE till IGNORE för meddelande typ A, B, D eller L, kommer följande fönster att visa sig. För alla andra meddelandetyper fortsätt till punkt 8. Bild 2-13 Ignore message fönster 5. Tryck eller för att välja YES eller NO. Välj YES för att ändra tidigare inställning, eller NO för att inte ändra. NX

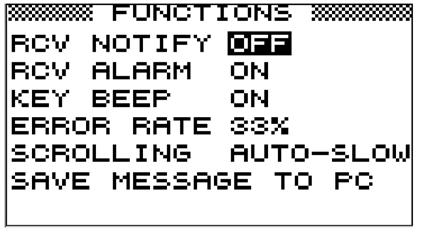

15 6. Tryck på [ENT] knappen. 7. Repetera steg 4 till 8 för att välja eller inte välja andra meddelande. 8. Tryck på [MENU] knappen för att stänga MESSAGE SELECTION menyn. 2.7 Funktionsmeny Se menybeskrivning nedanför för detaljerad information. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck eller för att välja funktion. 3. Tryck [ENT] knappen för att visa FUNCTIONS menyn. Bild 2-14 FUNCTIONS meny 4. Tryck eller för att välja meny val och tryck sedan [ENT] knappen. 5. Tryck eller för extra val 1. Tryck på [ENT] för att registrera ditt val. 2. Tryck på [MENU] knappen två gånger för att stänga menyn Beskrivning av funktionsmenyn. RCV NOTIFY: Den råa NAVTEX signalen kan höras genom högtalaren genom att sätta på RCV NOTIFY. Grundinställningen är OFF RCV ALARM: Ljudalarmet aktiveras när meddelande av typ A, B, eller L mottages. Grundinställningen är ON KEY BEEP: Utrustningen kan sättas så att när en knapp aktiveras avges ett pip. Grundinställningen ON. NX

16 ERROR RATE: När felmeddelande orsakats av störningar under signalöverföring, visas som *. SCROLLING: Med denna menyfunktion kan man välja hur lång tid man vill att ett meddelande skall visas. Grundinställningen är AUTO-SLOW. AUTO-SLOW: Långt tryck på eller rulla linje på linje sakta automatiskt. Tryck och frigör till rullning manuellt. AUTO-FAST: Långt tryck på eller rulla linje på linje automatiskt, fortare än AUTO- SLOW. Tryck och frigör till rullning manuellt. SPARA MEDDELANDE TILL PC: Att spara meddelande på PC. Se nästa avsnitt Ladda ner meddelande till PC Koppling Din utrustning innehåller ett kopplingsdiagram som visar hur man ansluter en PC genom en DSUB 9-pin anslutning. Tryck på [MENU] knappen för att öppna huvud menyn. Tryck eller för att välja SYSTEM MENU. Tryck på [ENT] knappen för att visa SYSTEM MENU. Tryck för att välja WIRING INFO?. Tryck på [ENT] knappen för att visa wiring fönstret. Bild 2-15 Anslutning till PC med en DSUB 9-stift kontakt En DSUB 25-stift (EIA-232) kan också användas för anslutning. I detta fall kan följande kopplingsschema användas Bild 2-16 Anslutning till PC med en DSUB 25-stift kontakt NX

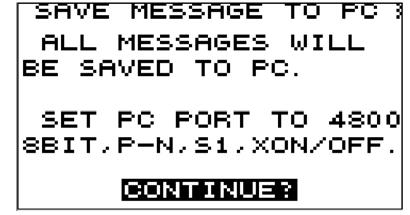

17 Inställningar på PC för att kommunicera Baud Rate: Character Length: Stop Bit: Parity: X Control: 4800 bps 8 bit 1 bit None XON/XOFF Ladda ner meddelande till en PC Ställ in datorn för datamottagning. Meddeladena laddas ned på PC under mottagningen. För att ladda ner alla sparade meddelande från NX-300, till PC; 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck eller för att välja FUNKTION. 3. Tryck på [ENT] knappen för att vis FUNKTIONS meny. 4. Tryck för att välja SAVE MESSAGE TO PC. 5. Tryck på [ENT] knappen. Följande fönster visas. 6. Tryck på [ENT] knappen Bild 2-17 SAVE MESSAGE TO PC display Bild 2-18 SAVING START window 7. Ställ in datorn för datamottagning. 8. Tryck för att välja YES och tryck på [ENT] knappen. NX

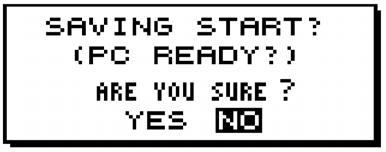

18 9. Tryck på [ENT] knappen för att spara. Följande meddelande kommer att visas som följer. För att inte spara, tryck på [ENT] knappen Bild 2-19 SAVING MESSAGES window 10. Tryck på en knapp för att avsluta Obs 1: Inga meddelande mottages under nerladdningen till datorn. Obs 2: När en PC eller skrivare är ansluten till NX-300, mottagna meddelande visas på PC eller skrivaren men sparas inte eller visas på NX-300 i följande fall; När NX-300 mottager ett meddelande som redan är sparat. Ett meddelande avbryts under mottagning. 2.8 Val av språk Man kan välja vilket språk som ska visas på NX-300 menyn enligt följande. English, French, German, Italien, Spanish, Dutch, Danish, Och Portuguese. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck för att välja LANGUAGE. 3. Tryck på [ENT] knappen. Följande meny visas. (ENG: Engelska, FRA: Franska, GER: Tyska, ITA: Italienska, SPA: Spanska, DUT: Holländska, DEN: Danska, POR: Portugisiska) NX

19 Bild 2-20 LANGUAGE menu 4. Använd piltangenten för att välja språk. 5. Rtyck på [ENT] knappen för att aktivera det valda språket och rtyck sedan på [MENU] för att stänga menu. 2.9 Meddelandefönster NX-300 visar och sparar upp till 132 mottagna meddelanden, Om minnet på NX-300 är fullt, raderas meddelandena allt eftersom. 1. Tyck [DISP] knappen för att visa det mottagna meddelandets Det sista meddelandet Olästa meddelanden För A, B, eller L meddelande D typ meddelande Bild 2-21 Received messages log 2. Använd pilknapparna för att för att välja meddelande på displayen. Om mer än 15 meddelanden har sparats, visas rullningslisten på displayens vänstra sida. Tryck eller för att rulla bilden. 3. Tryck på [ENT] knappen för att visa det valda meddelandet. NX

20 2.10 Exempel på meddelanden När meddelande visas, tryck eller för att flytta dig i meddelandet och tryck eller för att visa andra meddelanden. När det äldsta eller nyaste meddelandet visas, hörs ett pip. ID nr Display indikering Start kode (sync) Rullnings list Huvudmeddelande Tryck för att rulla Huvudmeddelande Terminal kod Bild 2-22 Exempel på meddelanden NX

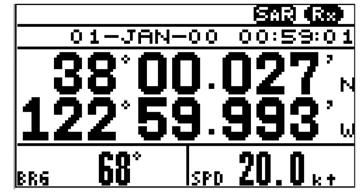

21 2.11 Navigationsdata 1. När data från en navigator inkopplas, kan NX-300 visa detta istället för den huvudsakliga funktionen. 2. Tryck på [DISP] knappen för att visa dom mottagna loggmeddelandena. 3. Tryck på [DISP] knappen för att visa navigationsdata. Bild 2-23 Nav data display 4. För att gå till standby NAVTEX bilden, tryck på [DISP] knappen igen Enhet för mätning När navigationsdata kopplas till NX-300, kan man välja vilken enhet man vill använda sig av på distans och fart. Distans/fart kan visas i nautical miles/knop, kilometer/kilometer per timme, eller mil/mil per timme. Grundinställningen är nautical miles/knots. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck eller för att välja system meny 3. Tryck på [ENT] knappen. Systemmenyn försvinner. Bild 3-1 SYSTEM MENU 4. Tryck på [ENT] knappen. Följande fönster visas. NX

22 Bild 3-2 UNITS fönster 5. Tryck eller för att välja följande kombinationer; nm, kt; km, km/h; mi, mi/h. 6. Tryck på [ENT] knappen. 7. Tryck på [MENU] knappen eller [DISP] knappen för att stänga system menyn. 3.2 Tidsdifferens (använd lokal tid) GPS använder UTC tid. Om en GPS mottagare lämnar navigationsdata till en NX-300 och Du vill helst använda lokal tid, ändra tidsskillnaden (mellan: -13:30 till + 13:30) mellan lokal tid och UTC tid. 1. Tryck på [MENU] knappen för att öppna huvud menyn. 2. Tryck eller för att välja SYSTEM MENU. 3. Tryck på [ENT] knappen för att öppna SYSTEM MENU. Bild 3-3 SYSTEM MENU 4. Tryck för att välja TIME DIFF. 5. Tryck på [ENT] knappen. En ruta visas runt + eller -. Med denna ruta ändras data och flyttas med pilknapparna 6. Tryck eller för att visa + eller Tryck för att flytta kursen till nästa kolumn. 8. Tryck eller för att välja nummer. 9. Repetera steg 7 och 8 för att slutföra. 10. Tryck på [ENT] knappen. 11. Tryck på [MENU] knappen eller[disp] knappen för att stänga SYSTEM MENU. NX

23 3.3 Visning av tid När navigationsdata matas till NX-300, kan tiden visas i 12-timmar eller 24-timmars. Grundinställningen är 24 timmar. AM eller PM visas när 12 timmar är vald 1. Tryck på [MENU] knappen för att öppna huvud menyn. 2. Tryck eller för att välja SYSTEM MENU. 3. Tryck på [ENT] knappen. SYSTEM MENU visas. 4. Tryck för att välja TIME DISP. 5. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-4 TIME DISP fönster 6. Tryck eller för att välja 12 timmar eller 24 timmar som visas. 7. Tryck [ENT] knappen. 8. Tryck på [MENU] knappen eller [DISP] knappen för att stänga SYSTEM MENU. 3.4 Grundinställning Denna funktion återställer alla inställningar till grundinställningen. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck eller för att välja SYSTEM MENU. 3. Tryck på [ENT] knappen för att visa SYSTEM MENU. 4. Tryck för att välja DEFAULT SETTING. 5. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-5 DEFAULT SETTING fönster 6. Tryck för att välja YES. Om du vill radera, tryck på [ENT] knappen för att välja NO innan man trycker på. 7. Tryck på [ENT] knappen. NX

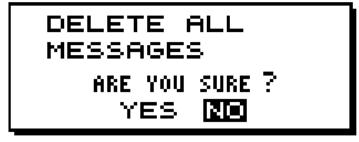

24 8. Tryck på [MENU] knappen eller [DISP] knappen för att stänga SYSTEM MENU. 3.5 Radera alla meddelanden Denna funktion raderar alla meddelande som sparats på NX Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck eller för att välja SYSTEM MENU. 3. Tryck på [ENT] knappen för att visa SYSTEM MENU. 4. Tryck för att välja DELETE ALL MESSAGES. 5. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-6 DELETE ALL MESSAGES fönster 6. Tryck för att välja YES. 7. Tryck på [ENT] knappen. 8. Tryck på [MENU] knappen eller [DISP] knappen för att stänga SYSTEM MENU. 3.6 Egen displayinställning av navigationsdata NX-300 kan användas som en naviganations data display när den är ansluten till en navigator. Man kan välja vilken data som ska visas i dom tre cellerna som är nedanför datum och tidssellen. Följande data kan väljas, speed, course, range,bearing, spänning och posssition i latitud och longitude (går ej att välja i LEFT eller RIGHT ). Bild 3-7 Location of nav data indications NX

25 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck för att välja USER DISPLAY. 3. Tryck på [ENT] knappen för att visa USER DISPLAY menyn. Markören är nu i den LARGE rutan. LARGE menas att det visas i centrum på nav data display. Bild 3-8 USER DISPLAY 4. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-9 Options for LARGE window 5. Använd Pilknapparna för att välja antingen. (SPD: fart, CSE: kurs, RNG: avstånd, BRG: bäring, PWR: spänning, L/L: position i latitud/longitud) 6. Tryck på [ENT] knappen. 7. Välj område LEFT eller RIGHT och markera det som ska visas, på samma vis som LARGE Bild 3-10 Options for LEFT,RIGHT 8. Tryck [DISP] knappen två gånger för att visa navigationdata. Bilden nedanför visar hur fönstret ser ut efter inställningarna som gjordes enligt bild 3-8. Bild 3-11 Nav data display NX

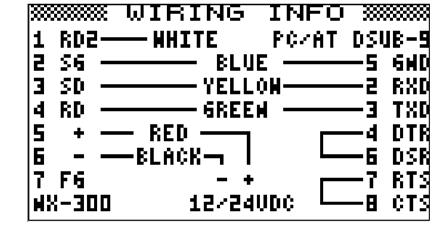

26 6.3 Koppling Bilden nedan visar var kablarna skall anslutas till displayen. Bild 6-3 Wiring Observera: Säkringshållaren består av en bricka som fixerar säkringen Bild 6-4 Att ersätta en säkring NX
