Navtexmottagare Modell NX-300D HANDHAVANDE

Transkript

1 Navtexmottagare Modell NX-300D HANDHAVANDE

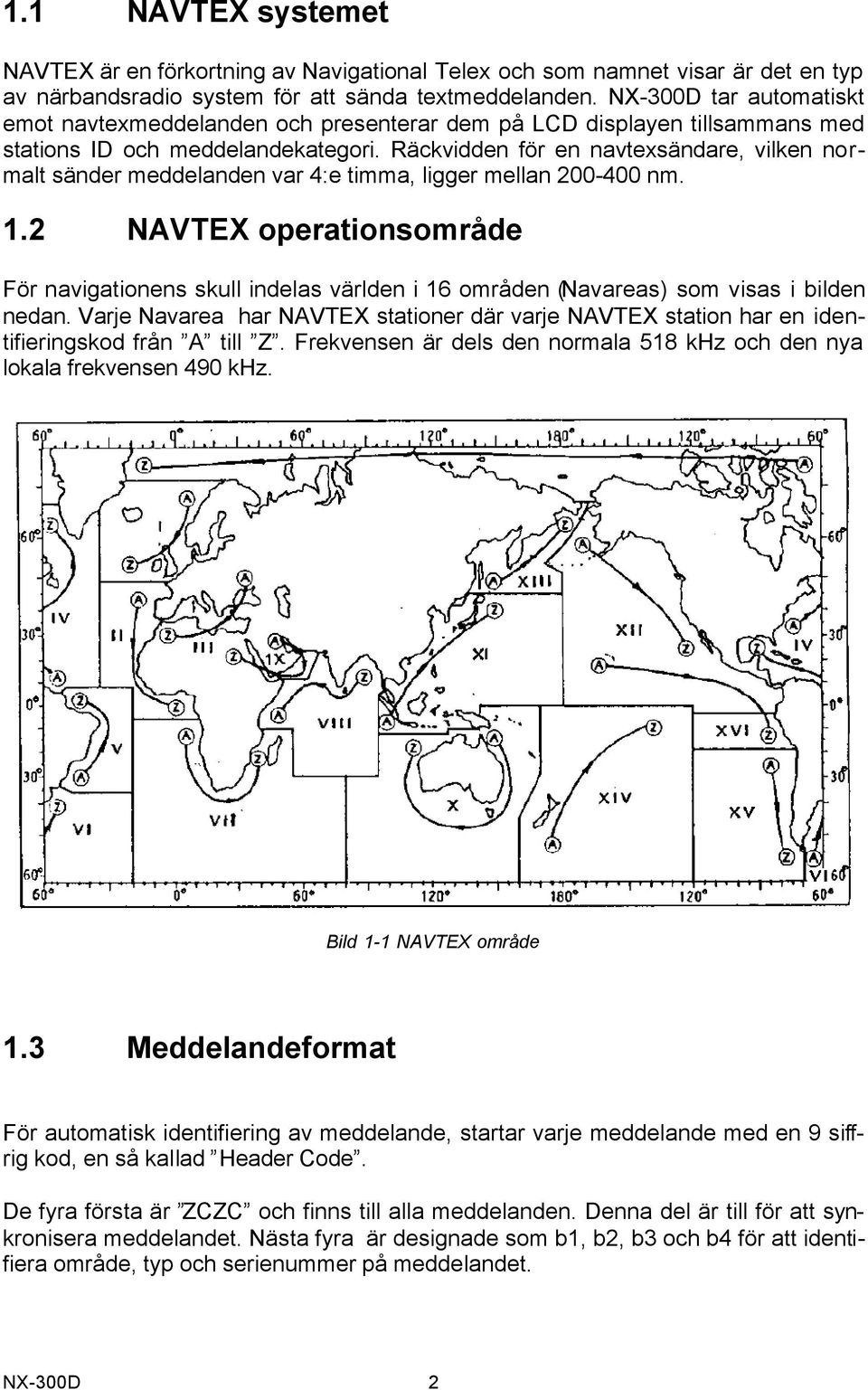

2 1.1 NAVTEX systemet NAVTEX är en förkortning av Navigational Telex och som namnet visar är det en typ av närbandsradio system för att sända textmeddelanden. NX-300D tar automatiskt emot navtexmeddelanden och presenterar dem på LCD displayen tillsammans med stations ID och meddelandekategori. Räckvidden för en navtexsändare, vilken normalt sänder meddelanden var 4:e timma, ligger mellan nm. 1.2 NAVTEX operationsområde För navigationens skull indelas världen i 16 områden (Navareas) som visas i bilden nedan. Varje Navarea har NAVTEX stationer där varje NAVTEX station har en identifieringskod från A till Z. Frekvensen är dels den normala 518 khz och den nya lokala frekvensen 490 khz. Bild 1-1 NAVTEX område 1.3 Meddelandeformat För automatisk identifiering av meddelande, startar varje meddelande med en 9 siffrig kod, en så kallad Header Code. De fyra första är ZCZC och finns till alla meddelanden. Denna del är till för att synkronisera meddelandet. Nästa fyra är designade som b1, b2, b3 och b4 för att identifiera område, typ och serienummer på meddelandet. NX-300D 2

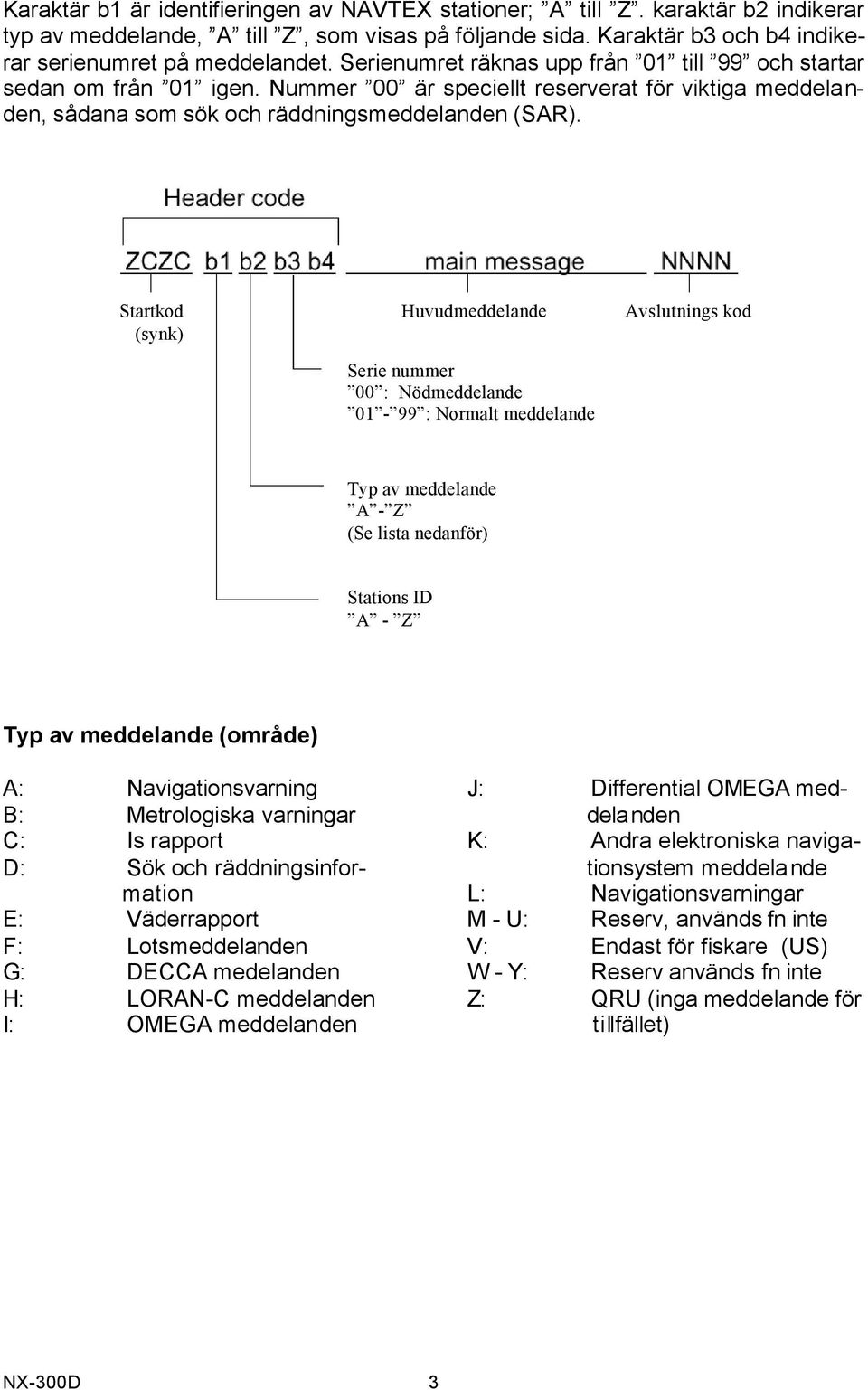

3 Karaktär b1 är identifieringen av NAVTEX stationer; A till Z. karaktär b2 indikerar typ av meddelande, A till Z, som visas på följande sida. Karaktär b3 och b4 indikerar serienumret på meddelandet. Serienumret räknas upp från 01 till 99 och startar sedan om från 01 igen. Nummer 00 är speciellt reserverat för viktiga meddelanden, sådana som sök och räddningsmeddelanden (SAR). Startkod (synk) Huvudmeddelande Serie nummer 00 : Nödmeddelande : Normalt meddelande Avslutnings kod Typ av meddelande A - Z (Se lista nedanför) Stations ID A - Z Typ av meddelande (område) A: Navigationsvarning B: Metrologiska varningar C: Is rapport D: Sök och räddningsinformation E: Väderrapport F: Lotsmeddelanden G: DECCA medelanden H: LORAN-C meddelanden I: OMEGA meddelanden J: Differential OMEGA meddelanden K: Andra elektroniska navigationsystem meddela nde L: Navigationsvarningar M - U: Reserv, används fn inte V: Endast för fiskare (US) W - Y: Reserv används fn inte Z: QRU (inga meddelande för tillfället) NX-300D 3

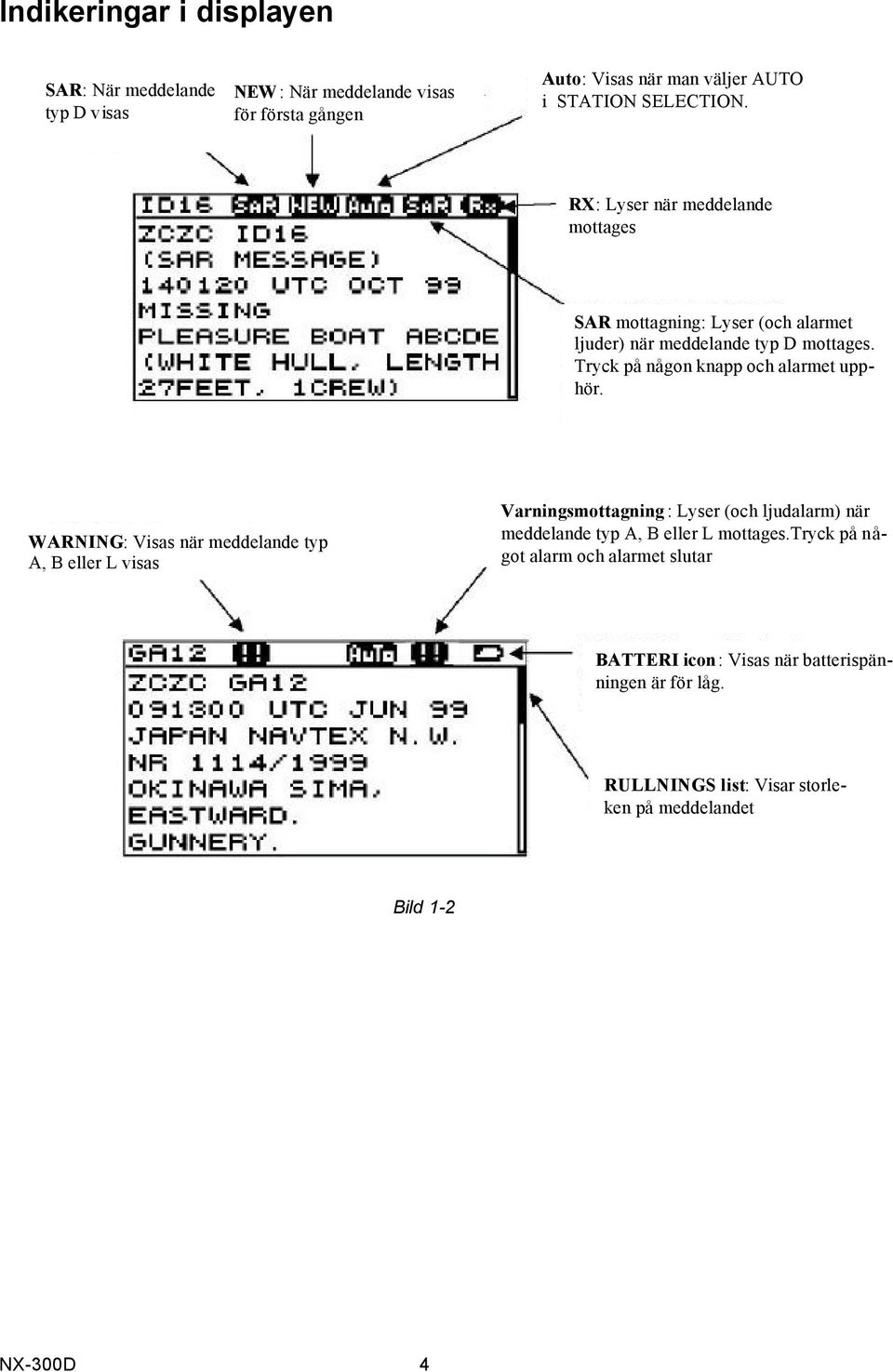

4 Indikeringar i displayen SAR: När meddelande typ D visas NEW : När meddelande visas för första gången Auto: Visas när man väljer AUTO i STATION SELECTION. RX: Lyser när meddelande mottages SAR mottagning: Lyser (och alarmet ljuder) när meddelande typ D mottages. Tryck på någon knapp och alarmet upphör. WARNING: Visas när meddelande typ A, B eller L visas Varningsmottagning : Lyser (och ljudalarm) när meddelande typ A, B eller L mottages.tryck på något alarm och alarmet slutar BATTERI icon: Visas när batterispänningen är för låg. RULLNINGS list: Visar storleken på meddelandet Bild 1-2 NX-300D 4

5 1.5 Navtex stationskarta NX-300D 5

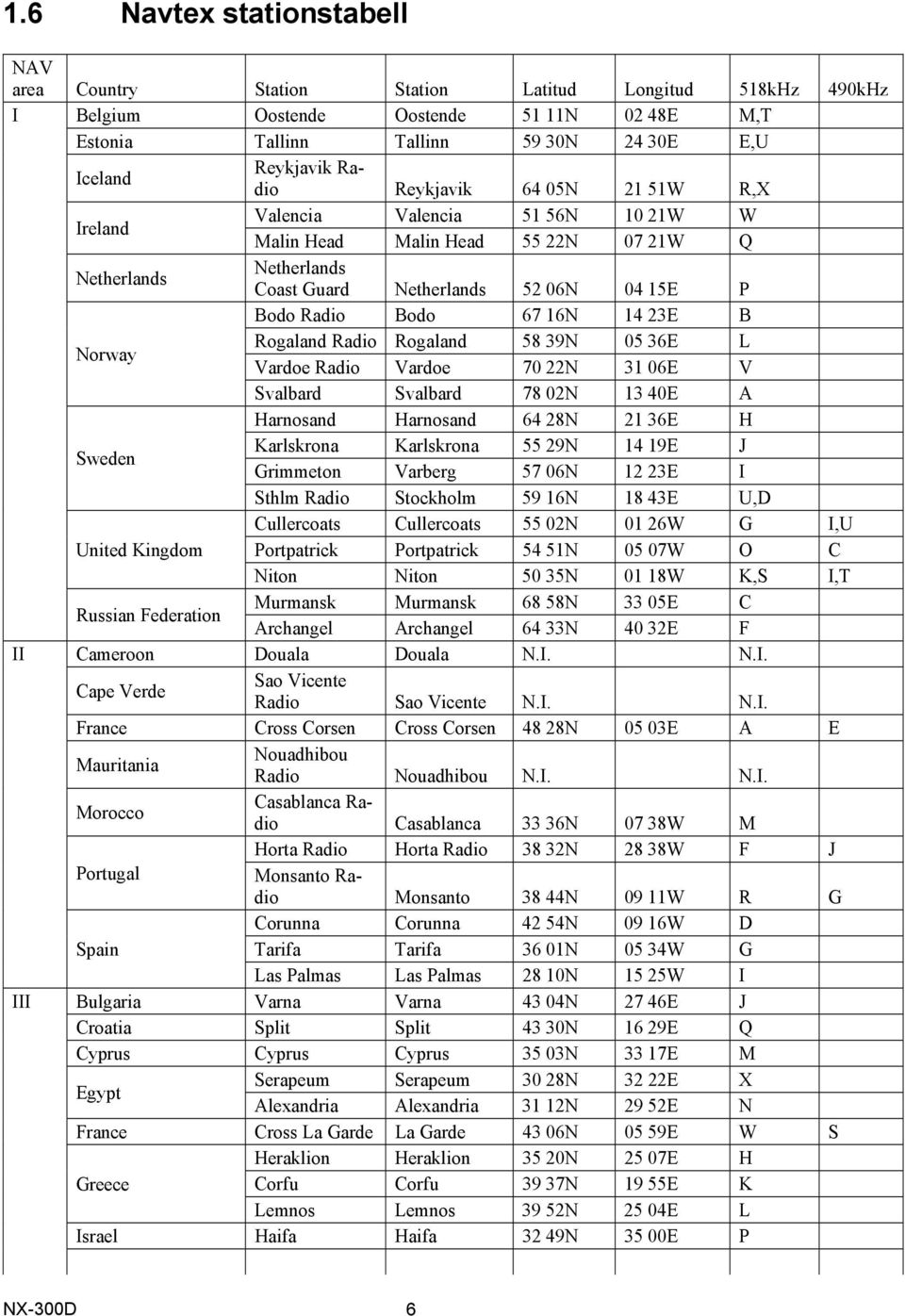

6 1.6 Navtex stationstabell NAV area Country Station Station Latitud Longitud 518kHz 490kHz I Belgium Oostende Oostende 51 11N 02 48E M,T Estonia Tallinn Tallinn 59 30N 24 30E E,U Iceland Reykjavik Radio Reykjavik 64 05N 21 51W R,X Ireland Valencia Valencia 51 56N 10 21W W Malin Head Malin Head 55 22N 07 21W Q Netherlands Netherlands Coast Guard Netherlands 52 06N 04 15E P Bodo Radio Bodo 67 16N 14 23E B Norway Rogaland Radio Rogaland 58 39N 05 36E L Vardoe Radio Vardoe 70 22N 31 06E V Svalbard Svalbard 78 02N 13 40E A Harnosand Harnosand 64 28N 21 36E H Sweden Karlskrona Karlskrona 55 29N 14 19E J Grimmeton Varberg 57 06N 12 23E I Sthlm Radio Stockholm 59 16N 18 43E U,D Cullercoats Cullercoats 55 02N 01 26W G I,U United Kingdom Portpatrick Portpatrick 54 51N 05 07W O C Niton Niton 50 35N 01 18W K,S I,T Russian Federation Murmansk Murmansk 68 58N 33 05E C Archangel Archangel 64 33N 40 32E F II Cameroon Douala Douala N.I. N.I. Cape Verde Sao Vicente Radio Sao Vicente N.I. N.I. France Cross Corsen Cross Corsen 48 28N 05 03E A E Mauritania Nouadhibou Radio Nouadhibou N.I. N.I. Morocco Casablanca Radio Casablanca 33 36N 07 38W M Horta Radio Horta Radio 38 32N 28 38W F J Portugal Monsanto Radio Monsanto 38 44N 09 11W R G Corunna Corunna 42 54N 09 16W D Spain Tarifa Tarifa 36 01N 05 34W G Las Palmas Las Palmas 28 10N 15 25W I III Bulgaria Varna Varna 43 04N 27 46E J Croatia Split Split 43 30N 16 29E Q Cyprus Cyprus Cyprus 35 03N 33 17E M Egypt Serapeum Serapeum 30 28N 32 22E X Alexandria Alexandria 31 12N 29 52E N France Cross La Garde La Garde 43 06N 05 59E W S Heraklion Heraklion 35 20N 25 07E H Greece Corfu Corfu 39 37N 19 55E K Lemnos Lemnos 39 52N 25 04E L Israel Haifa Haifa 32 49N 35 00E P NX-300D 6

7 IV V VI Italy Roma Roma 41 37N 12 29E R Augusta Augusta 37 14N 15 14E S,V Cagliari Cagliari 39 13N 09 14E T Trieste Trieste 45 40N 13 46E U Malta Malta Malta 35 49N 14 32E O Russian Federation Novorossiysk Novorossiyk 44 42N 37 44E A Astrakhan Astrakhan 46 18N 47 58E W Spain Cabo de la Nao Cabo la Nao 38 43N 00 09E X Istanbul Istanbul 41 04N 28 57E D Turkey Samsun Samsun 41 17N 36 20E E Antalya Antalya 36 53N 30 42E F Izmir Izmir 38 22N 26 36E I Ukraine Mariupol Mariupol 47 06N 37 33E B Odessa Odessa 46 29N 30 44E C Bermuda(UK) Bermuda Bermuda 32 23N 64 41W B Sept Iles Sept Iles 50 12N 66 07W C,D Prescott Prescott 44 56N 81 14W H St. Johns St. Johns 47 37N 52 40W O Thunder Bay Thunder Bay 48 34N 88 39W P Canada Sydney, Nova Scotia Nova Scotia 46 11N 59 54W Q,J Yarmouth Yarmouth 43 44N 66 07W U,V Montreal Montreal 45 41N 73 16W W,T Labrador Labrador 53 42N 57 02W X Demark (Greenland- West Coast) United States Godthaab (Nuuk) Nuuk 64 04N 52 01W W Miami Miami 25 37N 80 23W A Boston Boston 41 39N 70 33W F New Orleans New Orleans 29 53N 89 57W G Chesapeake Chesapeake 36 35N 76 01W N San Juan San Juan 18 28N 67 07W R Netherlands Antilles Curacao Curacao 12 10N 68 52W H Colonia Colonia N.I. N.I. Laguna del Sauce Laguna Sauce N.I. N.I. Uruguay La Paloma La Paloma 34 40S 54 09W F A Montevideo Montevideo N.I. N.I. Punta del Este Pta del Este N.I. N.I. Salto Salto N.I. N.I. Ushaia Ushaia 54 48S 68 08W A,M Rio Gallegos Rio Gallegos 51 37S 65 03W B,N Argentina Comodoro Rivadavia Comodoro Riv 45 51S 67 25W C,O Bahia Blanca Bahia Blanca 38 43S 62 06W D,P Mar del Plata Mar del Plata 38 03S 57 32W E,Q Buenos Aires Buenos Aires 34 36S 58 22W F,R NX-300D 7

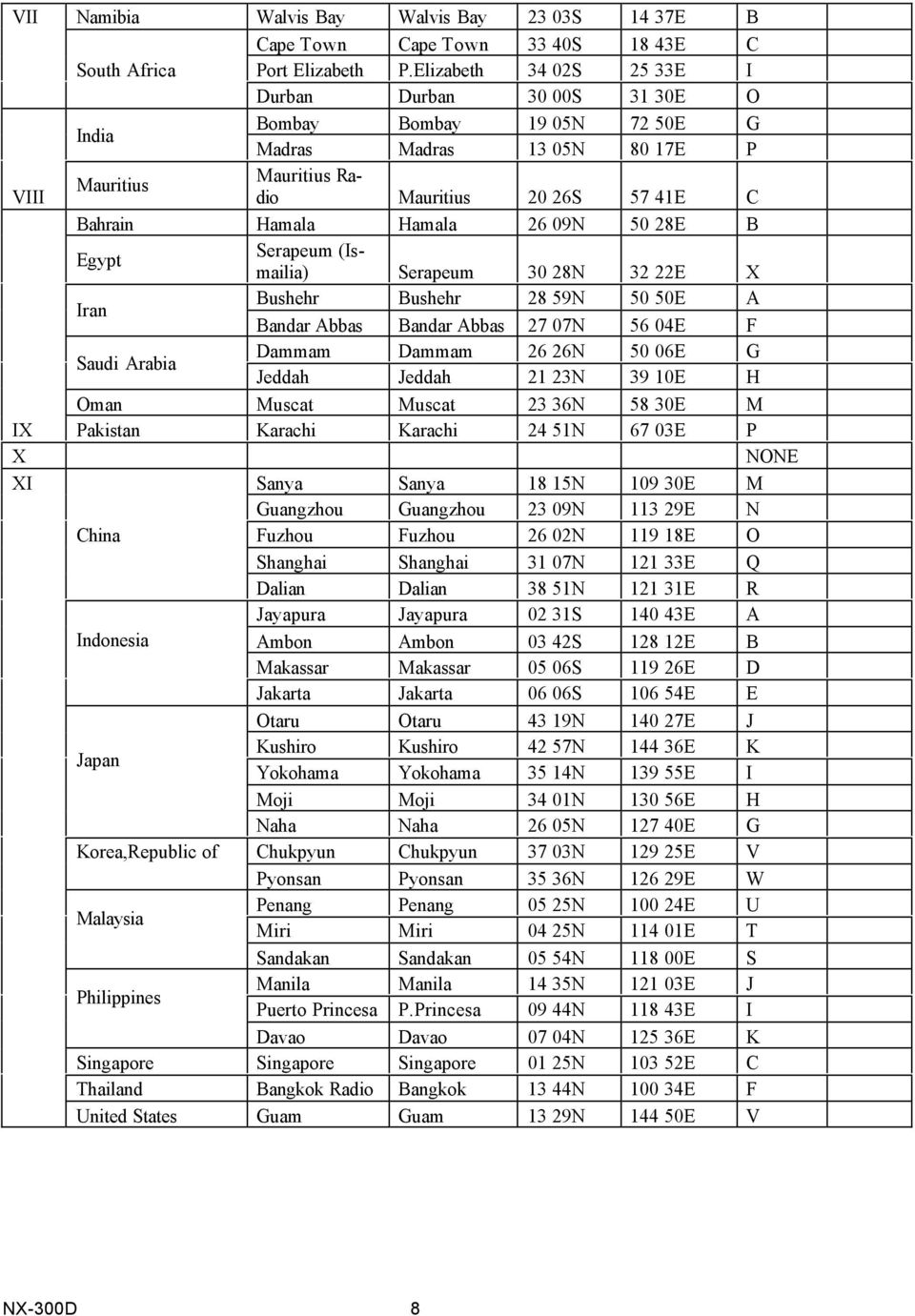

8 VII Namibia Walvis Bay Walvis Bay 23 03S 14 37E B Cape Town Cape Town 33 40S 18 43E C South Africa Port Elizabeth P.Elizabeth 34 02S 25 33E I Durban Durban 30 00S 31 30E O India Bombay Bombay 19 05N 72 50E G Madras Madras 13 05N 80 17E P Mauritius Mauritius Radio Mauritius 20 26S 57 41E C VIII Bahrain Hamala Hamala 26 09N 50 28E B Egypt Serapeum (Ismailia) Serapeum 30 28N 32 22E X Iran Bushehr Bushehr 28 59N 50 50E A Bandar Abbas Bandar Abbas 27 07N 56 04E F Saudi Arabia Dammam Dammam 26 26N 50 06E G Jeddah Jeddah 21 23N 39 10E H Oman Muscat Muscat 23 36N 58 30E M IX Pakistan Karachi Karachi 24 51N 67 03E P X NONE XI Sanya Sanya 18 15N E M Guangzhou Guangzhou 23 09N E N China Fuzhou Fuzhou 26 02N E O Shanghai Shanghai 31 07N E Q Dalian Dalian 38 51N E R Jayapura Jayapura 02 31S E A Indonesia Ambon Ambon 03 42S E B Makassar Makassar 05 06S E D Jakarta Jakarta 06 06S E E Otaru Otaru 43 19N E J Japan Kushiro Kushiro 42 57N E K Yokohama Yokohama 35 14N E I Moji Moji 34 01N E H Naha Naha 26 05N E G Korea,Republic of Chukpyun Chukpyun 37 03N E V Pyonsan Pyonsan 35 36N E W Malaysia Penang Penang 05 25N E U Miri Miri 04 25N E T Sandakan Sandakan 05 54N E S Philippines Manila Manila 14 35N E J Puerto Princesa P.Princesa 09 44N E I Davao Davao 07 04N E K Singapore Singapore Singapore 01 25N E C Thailand Bangkok Radio Bangkok 13 44N E F United States Guam Guam 13 29N E V NX-300D 8

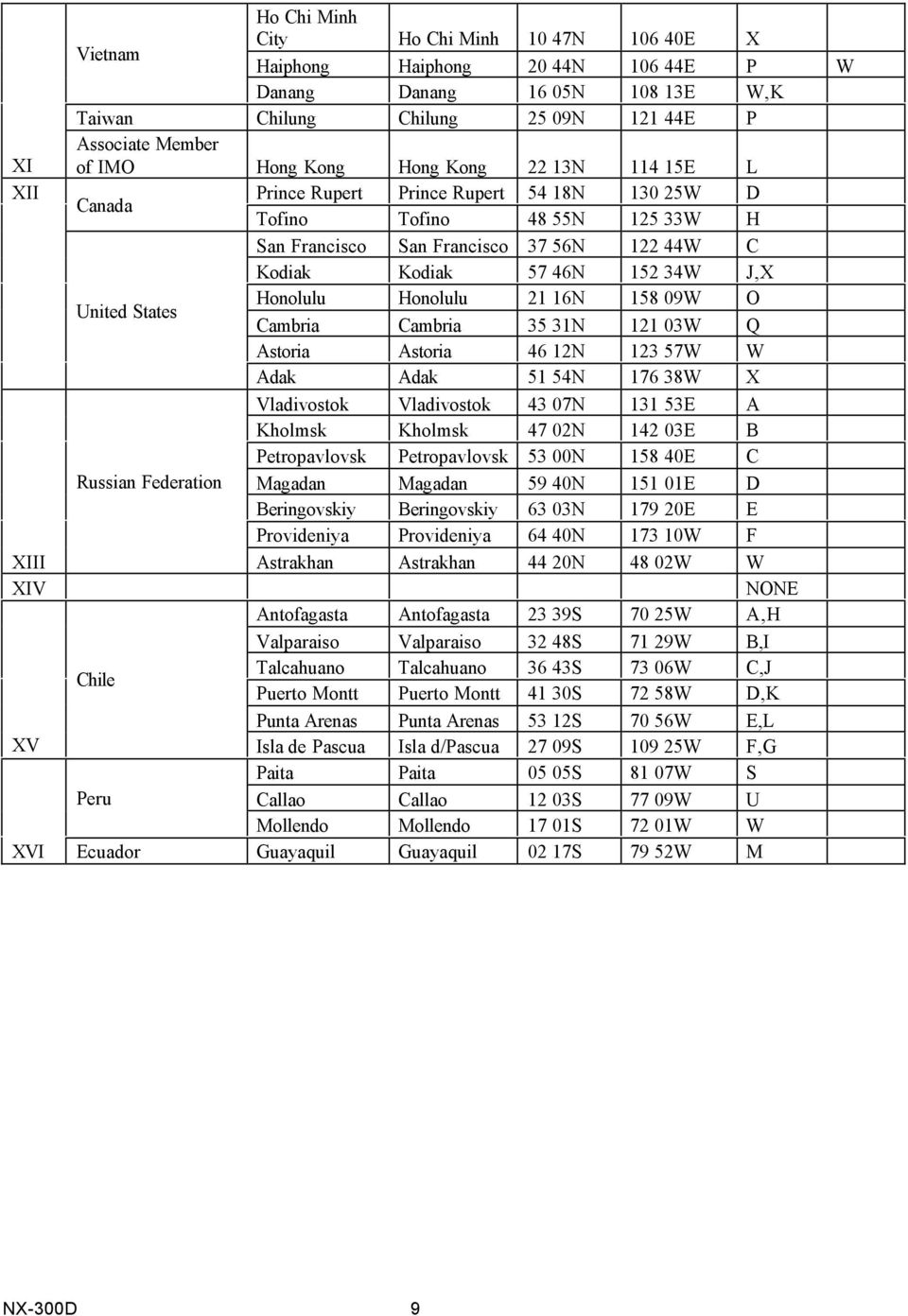

9 Ho Chi Minh Vietnam City Ho Chi Minh 10 47N E X Haiphong Haiphong 20 44N E P W Danang Danang 16 05N E W,K Taiwan Chilung Chilung 25 09N E P XI Associate Member of IMO Hong Kong Hong Kong 22 13N E L XII Prince Rupert Prince Rupert 54 18N W D Canada Tofino Tofino 48 55N W H San Francisco San Francisco 37 56N W C Kodiak Kodiak 57 46N W J,X United States Honolulu Honolulu 21 16N W O Cambria Cambria 35 31N W Q Astoria Astoria 46 12N W W Adak Adak 51 54N W X Vladivostok Vladivostok 43 07N E A Kholmsk Kholmsk 47 02N E B Petropavlovsk Petropavlovsk 53 00N E C Russian Federation Magadan Magadan 59 40N E D Beringovskiy Beringovskiy 63 03N E E Provideniya Provideniya 64 40N W F XIII Astrakhan Astrakhan 44 20N 48 02W W XIV NONE Antofagasta Antofagasta 23 39S 70 25W A,H Valparaiso Valparaiso 32 48S 71 29W B,I Chile Talcahuano Talcahuano 36 43S 73 06W C,J Puerto Montt Puerto Montt 41 30S 72 58W D,K Punta Arenas Punta Arenas 53 12S 70 56W E,L XV Isla de Pascua Isla d/pascua 27 09S W F,G Paita Paita 05 05S 81 07W S Peru Callao Callao 12 03S 77 09W U Mollendo Mollendo 17 01S 72 01W W XVI Ecuador Guayaquil Guayaquil 02 17S 79 52W M NX-300D 9

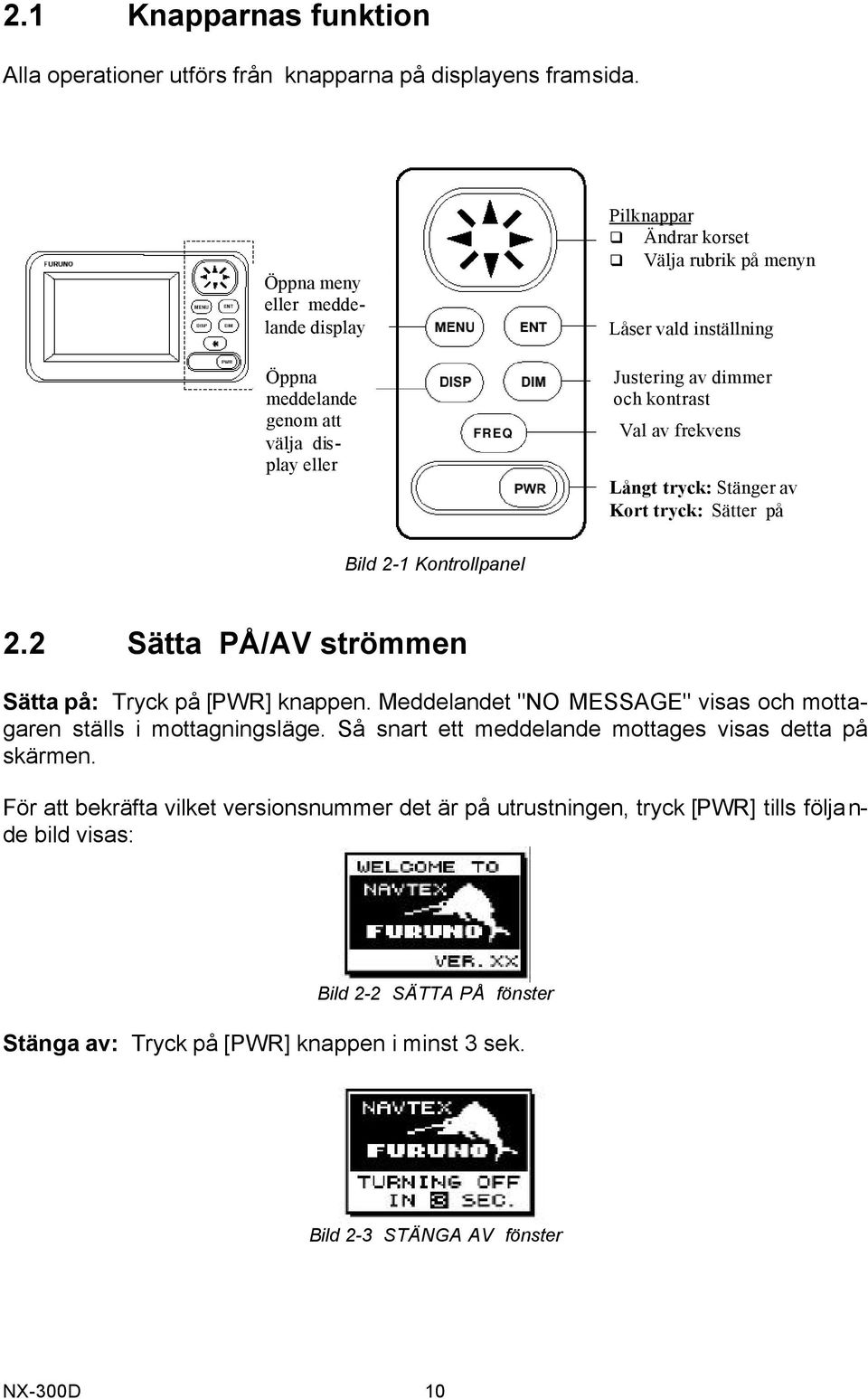

10 2.1 Knapparnas funktion Alla operationer utförs från knapparna på displayens framsida. Öppna meny eller meddelande display Öppna meddelande genom att välja display eller FREQ Pilknappar Ändrar korset Välja rubrik på menyn Låser vald inställning Justering av dimmer och kontrast Val av frekvens Långt tryck: Stänger av Kort tryck: Sätter på Bild 2-1 Kontrollpanel 2.2 Sätta PÅ/AV strömmen Sätta på: Tryck på [PWR] knappen. Meddelandet "NO MESSAGE" visas och mottagaren ställs i mottagningsläge. Så snart ett meddelande mottages visas detta på skärmen. För att bekräfta vilket versionsnummer det är på utrustningen, tryck [PWR] tills följande bild visas: Bild 2-2 SÄTTA PÅ fönster Stänga av: Tryck på [PWR] knappen i minst 3 sek. Bild 2-3 STÄNGA AV fönster NX-300D 10

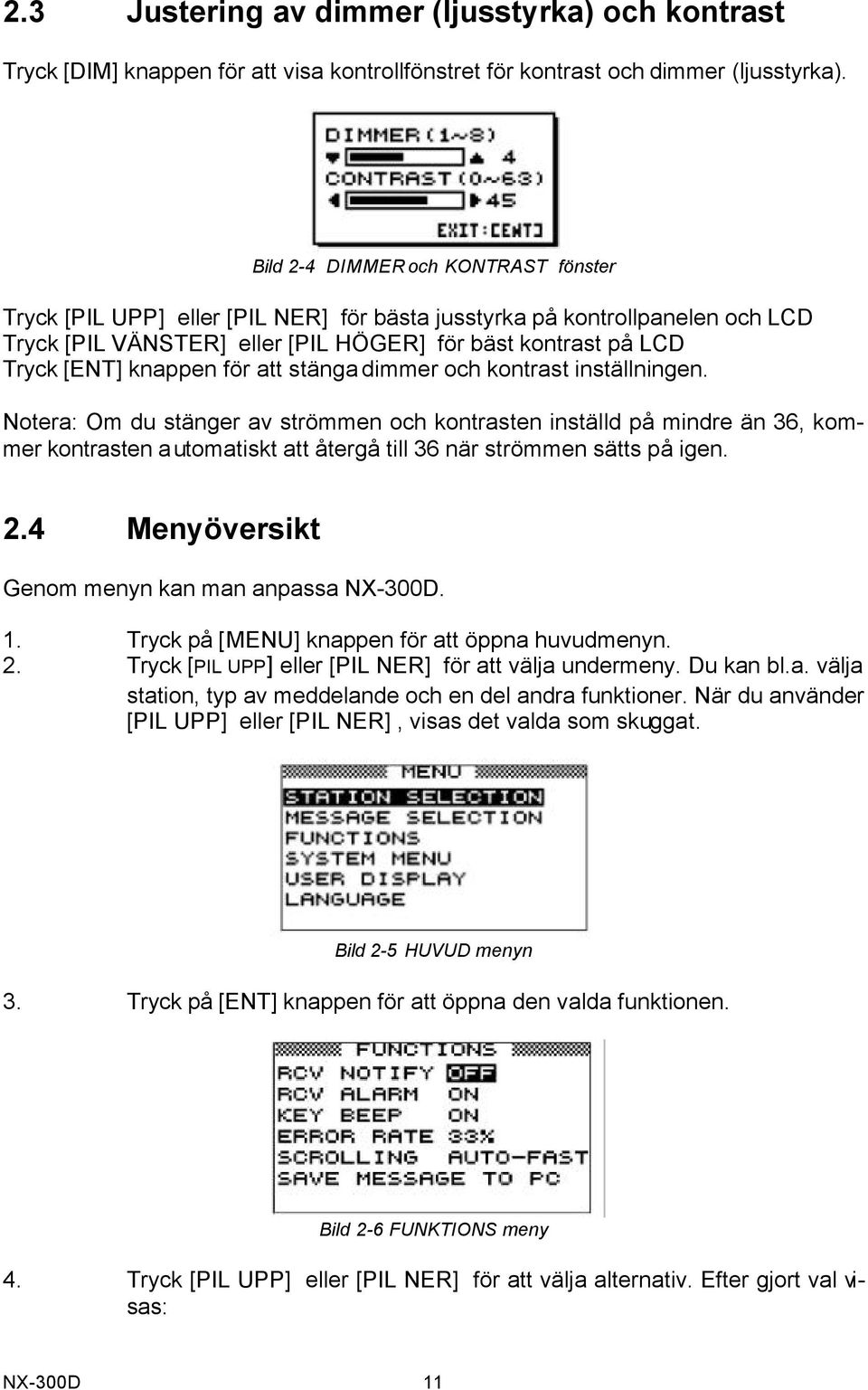

11 2.3 Justering av dimmer (ljusstyrka) och kontrast Tryck [DIM] knappen för att visa kontrollfönstret för kontrast och dimmer (ljusstyrka). Bild 2-4 DIMMER och KONTRAST fönster Tryck [PIL UPP] eller [PIL NER] för bästa jusstyrka på kontrollpanelen och LCD Tryck [PIL VÄNSTER] eller [PIL HÖGER] för bäst kontrast på LCD Tryck [ENT] knappen för att stänga dimmer och kontrast inställningen. Notera: Om du stänger av strömmen och kontrasten inställd på mindre än 36, kommer kontrasten automatiskt att återgå till 36 när strömmen sätts på igen. 2.4 Menyöversikt Genom menyn kan man anpassa NX-300D. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck [PIL UPP] eller [PIL NER] för att välja undermeny. Du kan bl.a. välja station, typ av meddelande och en del andra funktioner. När du använder [PIL UPP] eller [PIL NER], visas det valda som skuggat. Bild 2-5 HUVUD menyn 3. Tryck på [ENT] knappen för att öppna den valda funktionen. Bild 2-6 FUNKTIONS meny 4. Tryck [PIL UPP] eller [PIL NER] för att välja alternativ. Efter gjort val visas: NX-300D 11

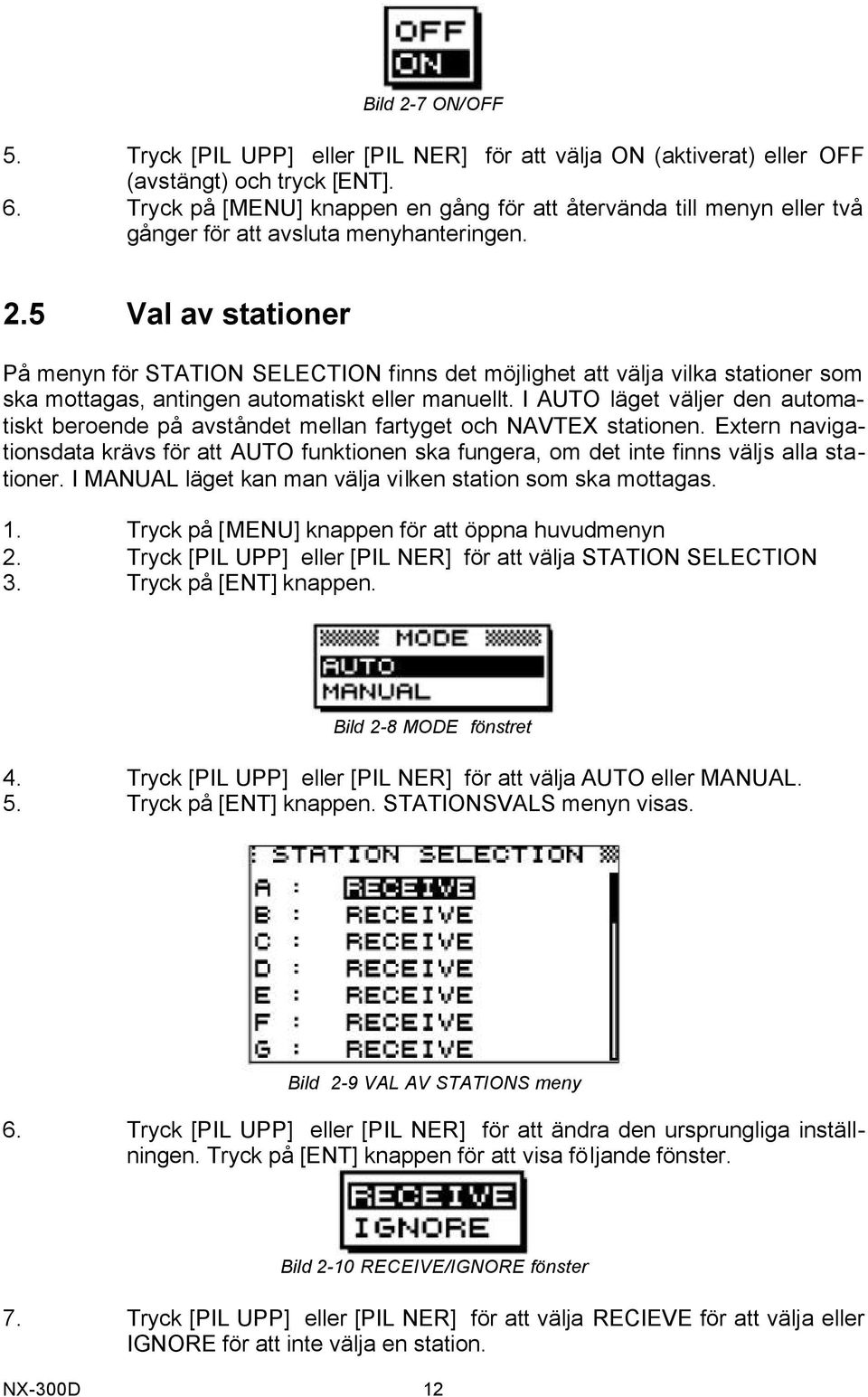

12 Bild 2-7 ON/OFF 5. Tryck [PIL UPP] eller [PIL NER] för att välja ON (aktiverat) eller OFF (avstängt) och tryck [ENT]. 6. Tryck på [MENU] knappen en gång för att återvända till menyn eller två gånger för att avsluta menyhanteringen. 2.5 Val av stationer På menyn för STATION SELECTION finns det möjlighet att välja vilka stationer som ska mottagas, antingen automatiskt eller manuellt. I AUTO läget väljer den automatiskt beroende på avståndet mellan fartyget och NAVTEX stationen. Extern navigationsdata krävs för att AUTO funktionen ska fungera, om det inte finns väljs alla stationer. I MANUAL läget kan man välja vilken station som ska mottagas. 1. Tryck på [MENU] knappen för att öppna huvudmenyn 2. Tryck [PIL UPP] eller [PIL NER] för att välja STATION SELECTION 3. Tryck på [ENT] knappen. Bild 2-8 MODE fönstret 4. Tryck [PIL UPP] eller [PIL NER] för att välja AUTO eller MANUAL. 5. Tryck på [ENT] knappen. STATIONSVALS menyn visas. Bild 2-9 VAL AV STATIONS meny 6. Tryck [PIL UPP] eller [PIL NER] för att ändra den ursprungliga inställningen. Tryck på [ENT] knappen för att visa följande fönster. Bild 2-10 RECEIVE/IGNORE fönster 7. Tryck [PIL UPP] eller [PIL NER] för att välja RECIEVE för att välja eller IGNORE för att inte välja en station. NX-300D 12

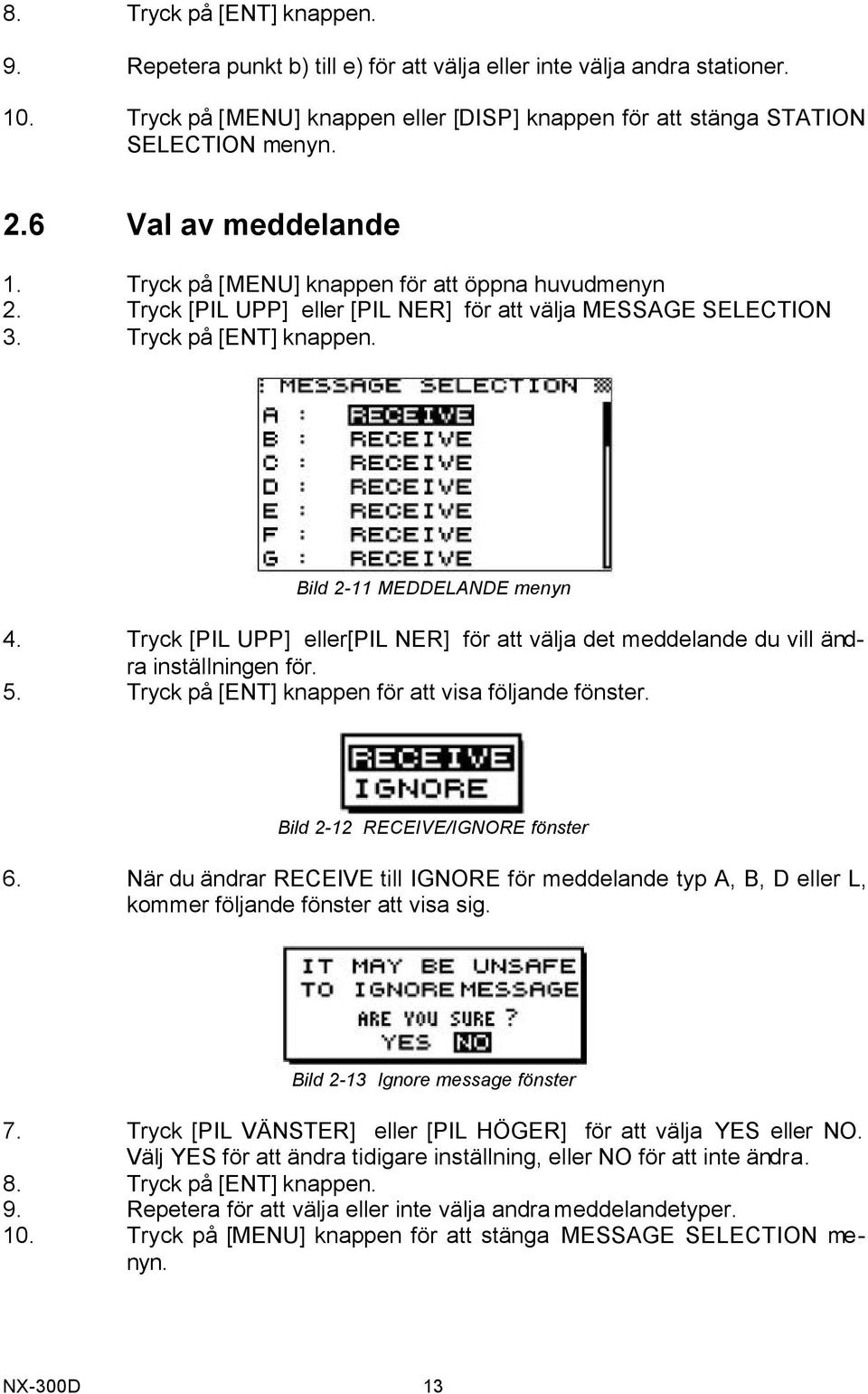

13 8. Tryck på [ENT] knappen. 9. Repetera punkt b) till e) för att välja eller inte välja andra stationer. 10. Tryck på [MENU] knappen eller [DISP] knappen för att stänga STATION SELECTION menyn. 2.6 Val av meddelande 1. Tryck på [MENU] knappen för att öppna huvudmenyn 2. Tryck [PIL UPP] eller [PIL NER] för att välja MESSAGE SELECTION 3. Tryck på [ENT] knappen. Bild 2-11 MEDDELANDE menyn 4. Tryck [PIL UPP] eller[pil NER] för att välja det meddelande du vill ändra inställningen för. 5. Tryck på [ENT] knappen för att visa följande fönster. Bild 2-12 RECEIVE/IGNORE fönster 6. När du ändrar RECEIVE till IGNORE för meddelande typ A, B, D eller L, kommer följande fönster att visa sig. Bild 2-13 Ignore message fönster 7. Tryck [PIL VÄNSTER] eller [PIL HÖGER] för att välja YES eller NO. Välj YES för att ändra tidigare inställning, eller NO för att inte ändra. 8. Tryck på [ENT] knappen. 9. Repetera för att välja eller inte välja andra meddelandetyper. 10. Tryck på [MENU] knappen för att stänga MESSAGE SELECTION menyn. NX-300D 13

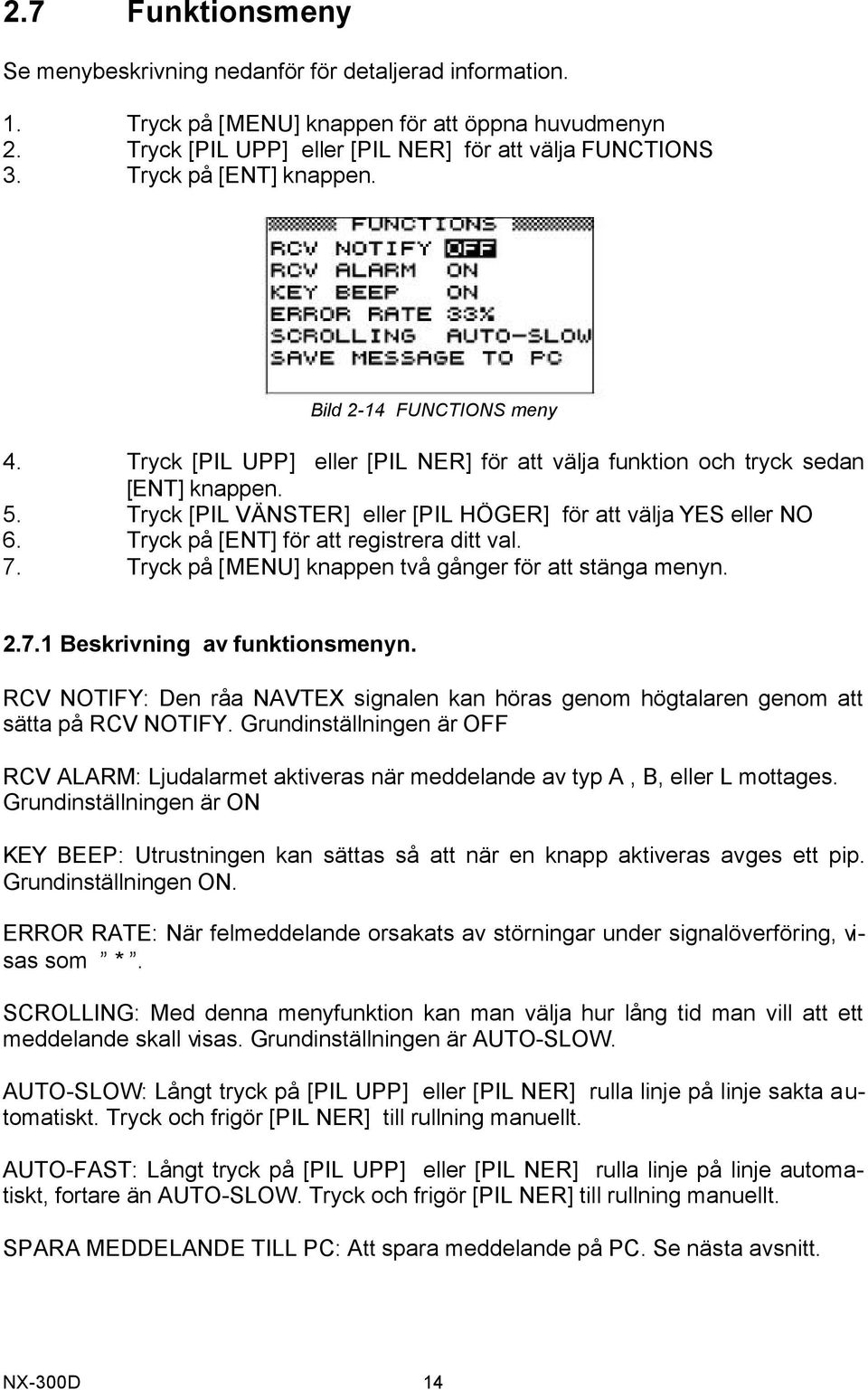

14 2.7 Funktionsmeny Se menybeskrivning nedanför för detaljerad information. 1. Tryck på [MENU] knappen för att öppna huvudmenyn 2. Tryck [PIL UPP] eller [PIL NER] för att välja FUNCTIONS 3. Tryck på [ENT] knappen. Bild 2-14 FUNCTIONS meny 4. Tryck [PIL UPP] eller [PIL NER] för att välja funktion och tryck sedan [ENT] knappen. 5. Tryck [PIL VÄNSTER] eller [PIL HÖGER] för att välja YES eller NO 6. Tryck på [ENT] för att registrera ditt val. 7. Tryck på [MENU] knappen två gånger för att stänga menyn Beskrivning av funktionsmenyn. RCV NOTIFY: Den råa NAVTEX signalen kan höras genom högtalaren genom att sätta på RCV NOTIFY. Grundinställningen är OFF RCV ALARM: Ljudalarmet aktiveras när meddelande av typ A, B, eller L mottages. Grundinställningen är ON KEY BEEP: Utrustningen kan sättas så att när en knapp aktiveras avges ett pip. Grundinställningen ON. ERROR RATE: När felmeddelande orsakats av störningar under signalöverföring, visas som *. SCROLLING: Med denna menyfunktion kan man välja hur lång tid man vill att ett meddelande skall visas. Grundinställningen är AUTO-SLOW. AUTO-SLOW: Långt tryck på [PIL UPP] eller [PIL NER] rulla linje på linje sakta automatiskt. Tryck och frigör [PIL NER] till rullning manuellt. AUTO-FAST: Långt tryck på [PIL UPP] eller [PIL NER] rulla linje på linje automatiskt, fortare än AUTO-SLOW. Tryck och frigör [PIL NER] till rullning manuellt. SPARA MEDDELANDE TILL PC: Att spara meddelande på PC. Se nästa avsnitt. NX-300D 14

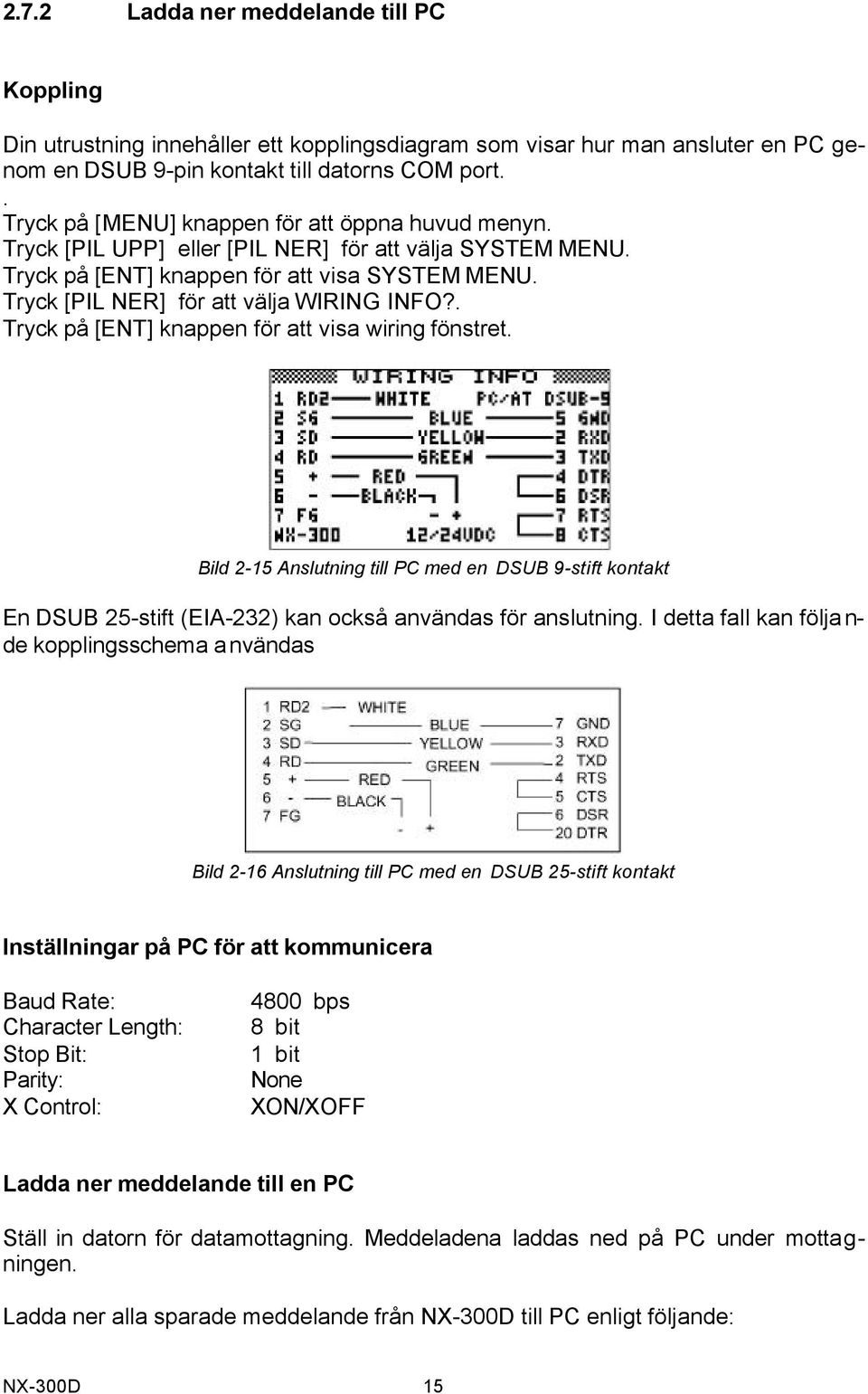

15 2.7.2 Ladda ner meddelande till PC Koppling Din utrustning innehåller ett kopplingsdiagram som visar hur man ansluter en PC genom en DSUB 9-pin kontakt till datorns COM port.. Tryck på [MENU] knappen för att öppna huvud menyn. Tryck [PIL UPP] eller [PIL NER] för att välja SYSTEM MENU. Tryck på [ENT] knappen för att visa SYSTEM MENU. Tryck [PIL NER] för att välja WIRING INFO?. Tryck på [ENT] knappen för att visa wiring fönstret. Bild 2-15 Anslutning till PC med en DSUB 9-stift kontakt En DSUB 25-stift (EIA-232) kan också användas för anslutning. I detta fall kan följande kopplingsschema a nvändas Bild 2-16 Anslutning till PC med en DSUB 25-stift kontakt Inställningar på PC för att kommunicera Baud Rate: Character Length: Stop Bit: Parity: X Control: 4800 bps 8 bit 1 bit None XON/XOFF Ladda ner meddelande till en PC Ställ in datorn för datamottagning. Meddeladena laddas ned på PC under mottagningen. Ladda ner alla sparade meddelande från NX-300D till PC enligt följande: NX-300D 15

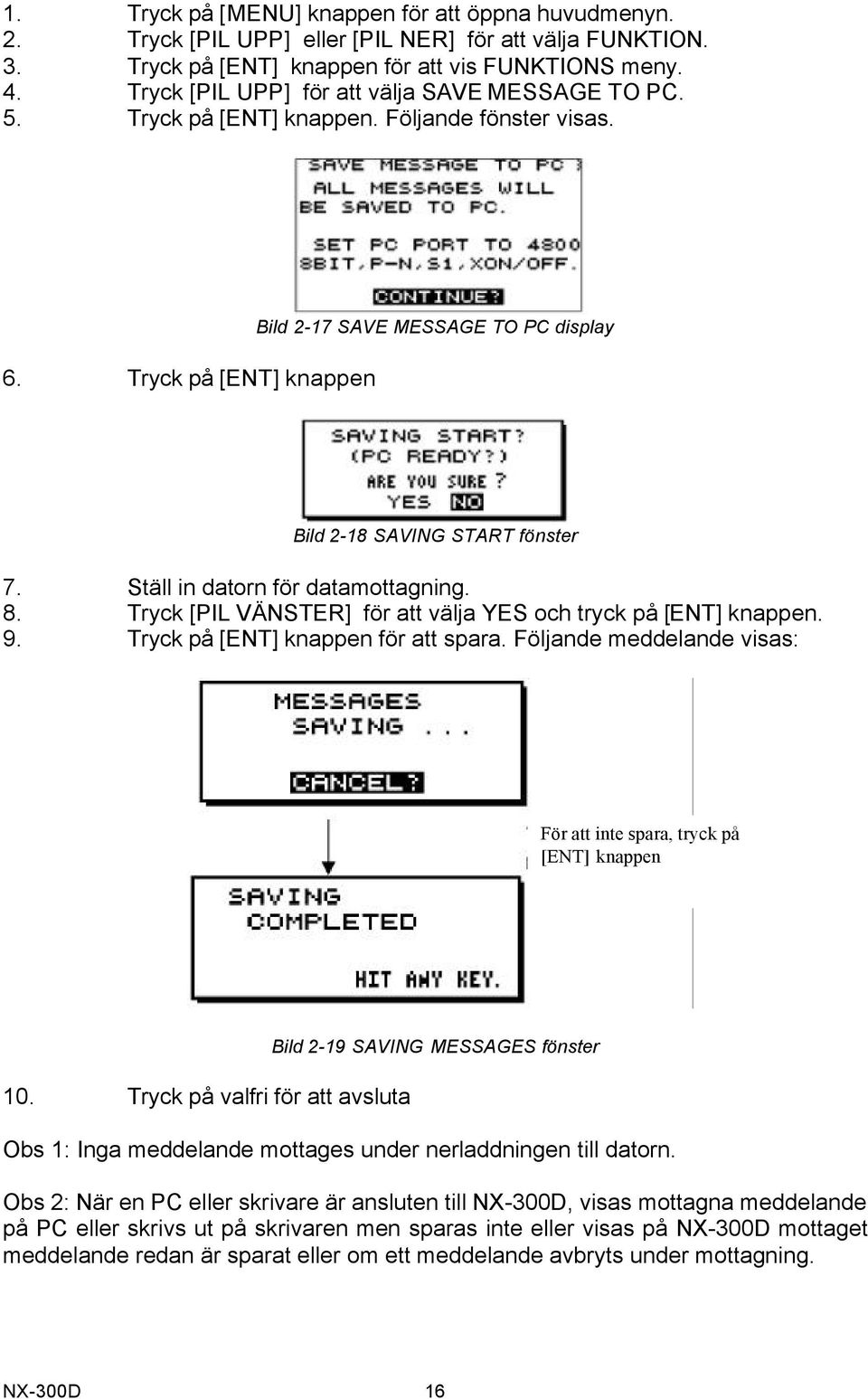

16 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck [PIL UPP] eller [PIL NER] för att välja FUNKTION. 3. Tryck på [ENT] knappen för att vis FUNKTIONS meny. 4. Tryck [PIL UPP] för att välja SAVE MESSAGE TO PC. 5. Tryck på [ENT] knappen. Följande fönster visas. 6. Tryck på [ENT] knappen Bild 2-17 SAVE MESSAGE TO PC display Bild 2-18 SAVING START fönster 7. Ställ in datorn för datamottagning. 8. Tryck [PIL VÄNSTER] för att välja YES och tryck på [ENT] knappen. 9. Tryck på [ENT] knappen för att spara. Följande meddelande visas: För att inte spara, tryck på [ENT] knappen 10. Tryck på valfri för att avsluta Bild 2-19 SAVING MESSAGES fönster Obs 1: Inga meddelande mottages under nerladdningen till datorn. Obs 2: När en PC eller skrivare är ansluten till NX-300D, visas mottagna meddelande på PC eller skrivs ut på skrivaren men sparas inte eller visas på NX-300D mottaget meddelande redan är sparat eller om ett meddelande avbryts under mottagning. NX-300D 16

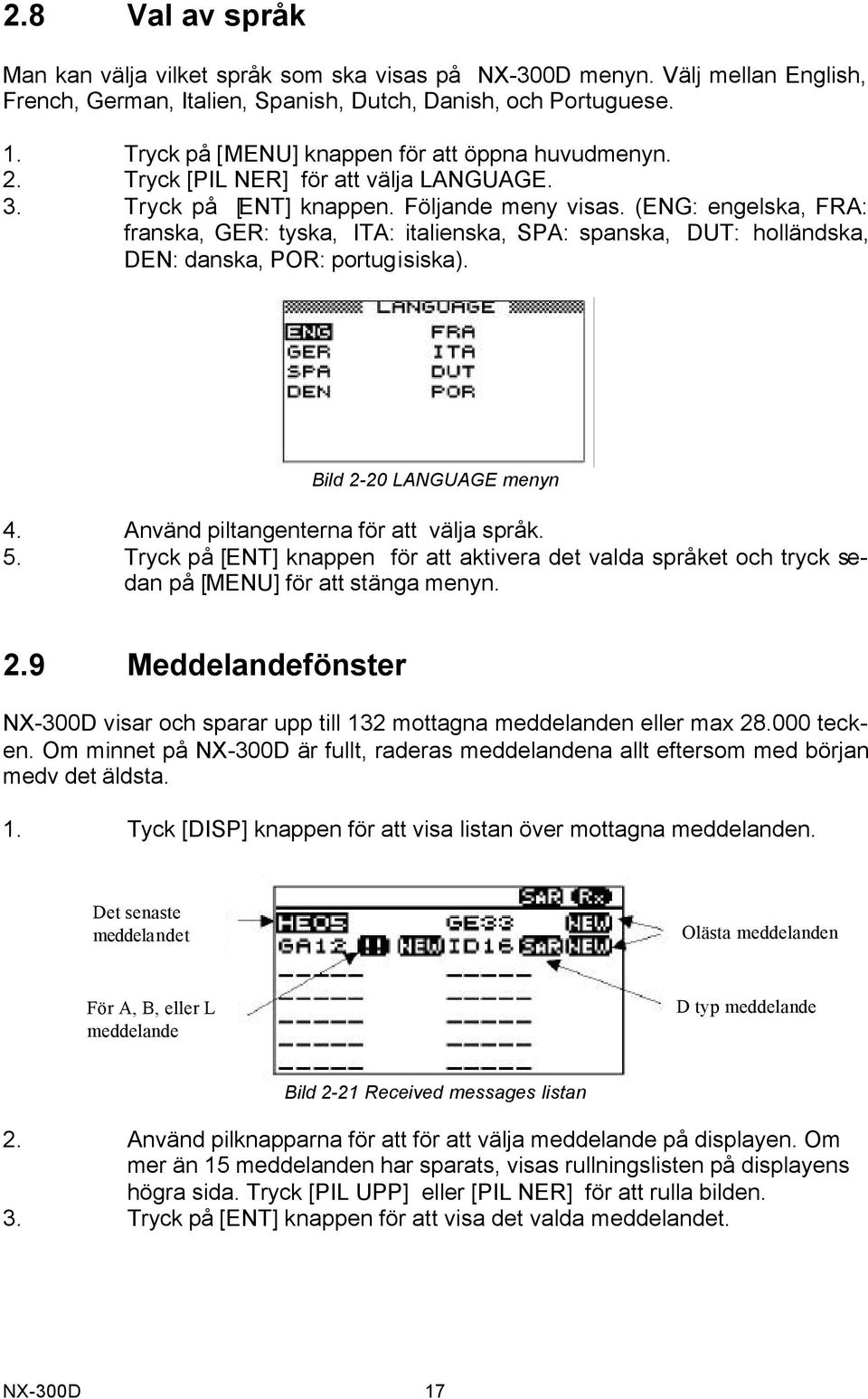

17 2.8 Val av språk Man kan välja vilket språk som ska visas på NX-300D menyn. Välj mellan English, French, German, Italien, Spanish, Dutch, Danish, och Portuguese. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck [PIL NER] för att välja LANGUAGE. 3. Tryck på [ENT] knappen. Följande meny visas. (ENG: engelska, FRA: franska, GER: tyska, ITA: italienska, SPA: spanska, DUT: holländska, DEN: danska, POR: portugisiska). Bild 2-20 LANGUAGE menyn 4. Använd piltangenterna för att välja språk. 5. Tryck på [ENT] knappen för att aktivera det valda språket och tryck sedan på [MENU] för att stänga menyn. 2.9 Meddelandefönster NX-300D visar och sparar upp till 132 mottagna meddelanden eller max tecken. Om minnet på NX-300D är fullt, raderas meddelandena allt eftersom med början medv det äldsta. 1. Tyck [DISP] knappen för att visa listan över mottagna meddelanden. Det senaste meddelandet Olästa meddelanden För A, B, eller L meddelande D typ meddelande Bild 2-21 Received messages listan 2. Använd pilknapparna för att för att välja meddelande på displayen. Om mer än 15 meddelanden har sparats, visas rullningslisten på displayens högra sida. Tryck [PIL UPP] eller [PIL NER] för att rulla bilden. 3. Tryck på [ENT] knappen för att visa det valda meddelandet. NX-300D 17

18 Exempel på meddelanden När meddelande visas, tryck [PIL UPP] eller [PIL NER] för att flytta dig i meddela n- det och tryck [PIL VÄNSTER] eller [PIL HÖGER] för att visa andra meddelanden. När det äldsta eller senaste meddelandet visas, hörs ett pip. ID nr Display indikering Start kod (sync) Rullnings list Huvudmeddelande Tryck? för att rulla Huvudmeddelande Terminal kod Bild 2-22 Exempel på meddelanden 2.11 Navigationsdata När data från en navigator inkopplas, kan NX-300D användas som slav. 1. Tryck på [DISP] knappen för att visa mottagna meddelanden. 2. Tryck på [DISP] knappen ytterligare en gång för att visa navigationsdata. Bild 2-23 Navigationsdata För att gå tillbaka till navtexvisning, tryck på [DISP] knappen igen. NX-300D 18

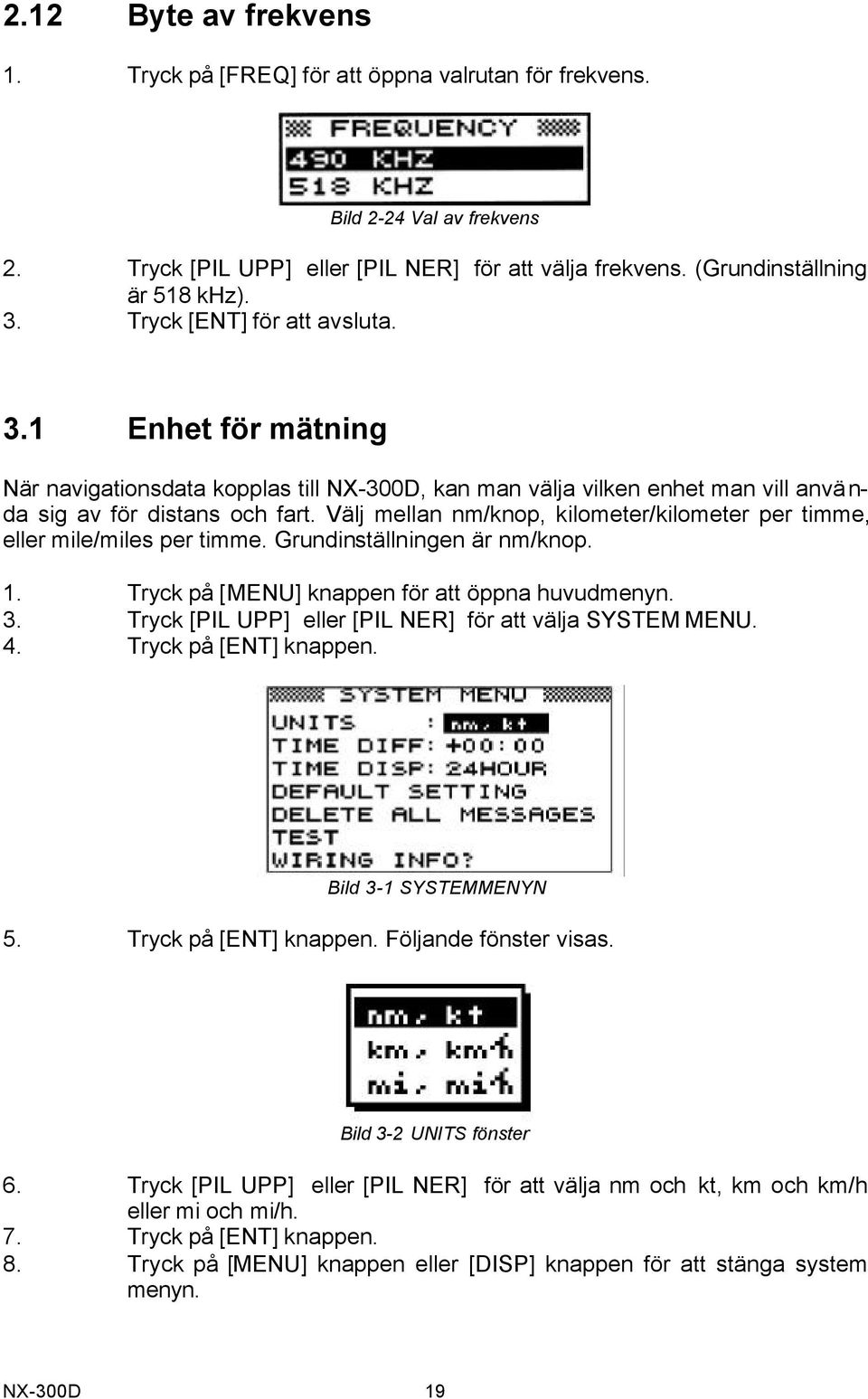

19 2.12 Byte av frekvens 1. Tryck på [FREQ] för att öppna valrutan för frekvens. Bild 2-24 Val av frekvens 2. Tryck [PIL UPP] eller [PIL NER] för att välja frekvens. (Grundinställning är 518 khz). 3. Tryck [ENT] för att avsluta. 3.1 Enhet för mätning När navigationsdata kopplas till NX-300D, kan man välja vilken enhet man vill anvä n- da sig av för distans och fart. Välj mellan nm/knop, kilometer/kilometer per timme, eller mile/miles per timme. Grundinställningen är nm/knop. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 3. Tryck [PIL UPP] eller [PIL NER] för att välja SYSTEM MENU. 4. Tryck på [ENT] knappen. Bild 3-1 SYSTEMMENYN 5. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-2 UNITS fönster 6. Tryck [PIL UPP] eller [PIL NER] för att välja nm och kt, km och km/h eller mi och mi/h. 7. Tryck på [ENT] knappen. 8. Tryck på [MENU] knappen eller [DISP] knappen för att stänga system menyn. NX-300D 19

20 3.2 Tidsdifferens (UTC/ lokal tid) GPS använder UTC (GMT) tid. Om en GPS mottagare lämnar navigationsdata till en NX-300D och Du vill helst använda lokal tid, ange tidsskillnaden (mellan: -13:30 till + 13:30) mellan lokal tid och UTC tid. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck [PIL UPP] eller [PIL NER] för att välja SYSTEM MENU. 3. Tryck på [ENT] knappen för att öppna SYSTEM MENU. Bild 3-3 SYSTEMMENYN 4. Tryck [PIL NER] för att välja TIME DIFF. 5. Tryck på [ENT] knappen. En ruta visas runt + eller -. (Data inom sådan ruta kan ändras med pilknapparna). 6. Tryck [PIL UPP] eller [PIL NER] för att välja + eller Tryck [PIL HÖGER] för att flytta markören till nästa kolumn. 8. Tryck [PIL UPP] eller [PIL NER] för att välja värde. 9. Repetera steg 7 och 8 för att slutföra. 10. Tryck på [ENT] knappen. 11. Tryck på [MENU] eller [DISP] knappen för att stänga SYSTEM MENU. 3.3 Visning av tid (12/24 timmars visning) När navigationsdata matas till NX-300D, kan tiden ges 12 eller 24-timmars visning. Grundinställningen är 24 timmars. AM eller PM visas när 12 timmars är vald 1. Tryck på [MENU] knappen för att öppna huvud menyn. 2. Tryck [PIL UPP] eller [PIL NER] för att välja SYSTEM MENU. 3. Tryck på [ENT] knappen. SYSTEM MENU visas. 4. Tryck [PIL NER] två gånger för att välja TIME DISP. 5. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-4 TIME DISP fönster 6. Tryck [PIL UPP] eller [PIL NER] för att välja 12 eller 24 timmars visning. 7. Tryck [ENT] knappen. 8. Tryck på [MENU] eller [DISP] knappen för att stänga SYSTEM MENU. NX-300D 20

21 3.4 Grundinställning Denna funktion återställer alla inställningar till grundinställningen (default setting). 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck [PIL UPP] eller [PIL NER] för att välja SYSTEM MENU. 3. Tryck på [ENT] knappen för att visa SYSTEM MENU. 4. Tryck [PIL NER] tre gånger för att välja DEFAULT SETTING. 5. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-5 DEFAULT SETTING fönster 6. Tryck [PIL VÄNSTER] för att välja YES eller välj NO för att ångra. 7. Tryck på [ENT] knappen. 9. Tryck på [MENU] eller [DISP] knappen för att stänga SYSTEM MENU. 3.5 Radera alla meddelanden Denna funktion raderar alla meddelande som sparats på NX-300D. 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck [PIL UPP] eller [PIL NER] för att välja SYSTEM MENU. 3. Tryck på [ENT] knappen för att visa SYSTEM MENU. 4. Tryck [PIL NER] fyra gånger för att välja DELETE ALL MESSAGES. 5. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-6 DELETE ALL MESSAGES fönster 6. Tryck [PIL VÄNSTER] för att välja YES eller välj NO för att ångra. 7. Tryck på [ENT] knappen. 10. Tryck på [MENU] eller [DISP] knappen för att stänga SYSTEM MENU. 3.6 Egen displayinställning av navigationsdata NX-300D kan användas som en naviganationsdata display när den är ansluten till en navigator (se 2.11 ovan). NX-300D 21

22 Man kan välja vilka data som ska visas i de tre rutorna som är nedanför datum/tid fältet. Följande data kan väljas: fart, kurs, avstånd, bäring, batterispänning och position i latitud och longitud (går dock ej att välja i LEFT eller RIGHT ). Bild 3-7 Datarutorna 1. Tryck på [MENU] knappen för att öppna huvudmenyn. 2. Tryck [PIL NER] för att välja USER DISPLAY. 3. Tryck på [ENT] knappen för att visa USER DISPLAY menyn. Markören är nu i LARGE rutan. LARGE menas att det visas i centrum på nav data display. Bild 3-8 USER DISPLAY menyn 4. Tryck på [ENT] knappen. Följande fönster visas. Bild 3-9 Valmöjligheter för LARGE rutan 5. Använd pilknapparna för att välja antingen SPD (fart), CSE (kurs), RNG (avstånd), BRG (bäring), PWR (spänning) eller L/L (position i lat/long). 6. Tryck på [ENT] knappen. 7. Välj område LEFT eller RIGHT och markera det som ska visas, på samma vis som LARGE. Bild 3-10 Valmöjligheter för LEFT och RIGHT rutorna 8. Tryck [DISP] knappen två gånger för att visa navigationdata. NX-300D 22

23 Koppling Bilden nedan visar var kablarna skall anslutas till displayen. Bild 6-3 Kabelanslutning Observera: För att säkerställa att säkringshållaren inte öppnar sig vid belastning, kan hållaren avlastas enligt figuren nedan där kabeln läggs i en ögla som fästs ihop. Säkringshållare Fäst här Bild 6-4 Att avlasta en säkring NX-300D 23

24 MENYTRÄD MENU STATION SELECTION MODE (AUTO, MANUAL) Standardinställningar visas med kursiv stil. MESSAGE SELECTION (A-E, L, V: RECEIVE; OTHERS: IGNORE) FUNCTIONS RCV NOTIFY (OFF, ON) RCV ALARM (OFF, ON) KEY BEEP (OFF, ON) ERROR RATE ( %) SCROLLING (AUTO-SLOW, AUTO-FAST, SKIP-$$) SAVE MESSAGE TO PC SYSTEM MENU UNITS (nm, kt; km, km/h; mi,mi/h) TIME DIFF (-13: :30, +00:00) TIME DISP (12HOUR, 24HOUR) DEFAULT SETTING DELETE ALL MESSAGES TEST WIRING INFO? USER DISPLAY LARGE (SPD, CSE, RNG, PWR, L/L) LEFT (SPD, CSE, RNG, BRG, PWR) RIGHT (SPD, CSE, RNG, BRG, PWR) LANGUAGE(ENG, GER, SPA, DEN, FRA, ITA, DUT, POR) AP-1

25 SPECIFICATIONER NX-300D 1. MOTTAGARE 1.1. Receiving Frequency 518 khz or 490 khz 1.2. Mode of Reception F1B 1.3. Sensitivity 2 µv e.m.f. (50 ohms), 4% error rate 1.4. Message Category A: Navigation warning B: Meteorological warning C: Ice report D: Search and rescue information/ piracy and armed robbery E: Meteorological forecast F: Pilot message G: Decca message H: Loran-C message I: Omega message J: Differential omega message K: Other electronic navigational aid and system message L: Navigational warning (additional) M to Y: Reserved presently not used V: Notice to Fishermen (US only) Z: QRU (no message on hand) 2. DISPLAYENHET 2.1. Display System 4.5-inch (95 x 60 mm) Monochrome LCD, 120 x 64 pixels 2.2. Display Modes Message Selection Mode, NAV Data Mode, Message Display Mode 2.3. Message Storage 28,000 Characters 3. ANTENNENHET 3.1. Selectable Antenna NX-3H-D: H-field antenna for NX-300-H-D Others: Local supply antenna for NX-300-N-D 3.2. Input Impedance 50 ohms 3.3. Power supply +5.0 VDC 4. INTERFACE 4.1. Input Data NMEA0183 Ver.1.5/2.0, RS-232C, 4800 bps GGA, GLL, RMB, ZDA SP - 1

26 4.2. Output Data Message data for personal computer, RS-232C, 4800 bps Data length: 8, Stop bit: 1, Parity: None T/R Code: CR+LF, XON/XOFF Control, Local echo: ON 5. STRÖMFÖRSÖRJNING VDC: ma 6. MILJÖ 6.1. Ambient Temperature Antenna unit: -25 C to +70 C Display Unit: -15 C to +55 C 6.2. Relative Humidity 95% at 40 C 6.3. Water proofing Antenna unit: IEC-IPX6 Display unit: IEC-IPX Vibration ±1 mm ±10%, 5 to 13.2 Hz, Maximum acceleration 7 m/s 2, 13.2 to 100 Hz (IEC 60945) 7. FÄRG 7.1. Display Unit Chassis: 2.5GY5/1.5, Panel N Antenna Unit N9.5 SP - 2
