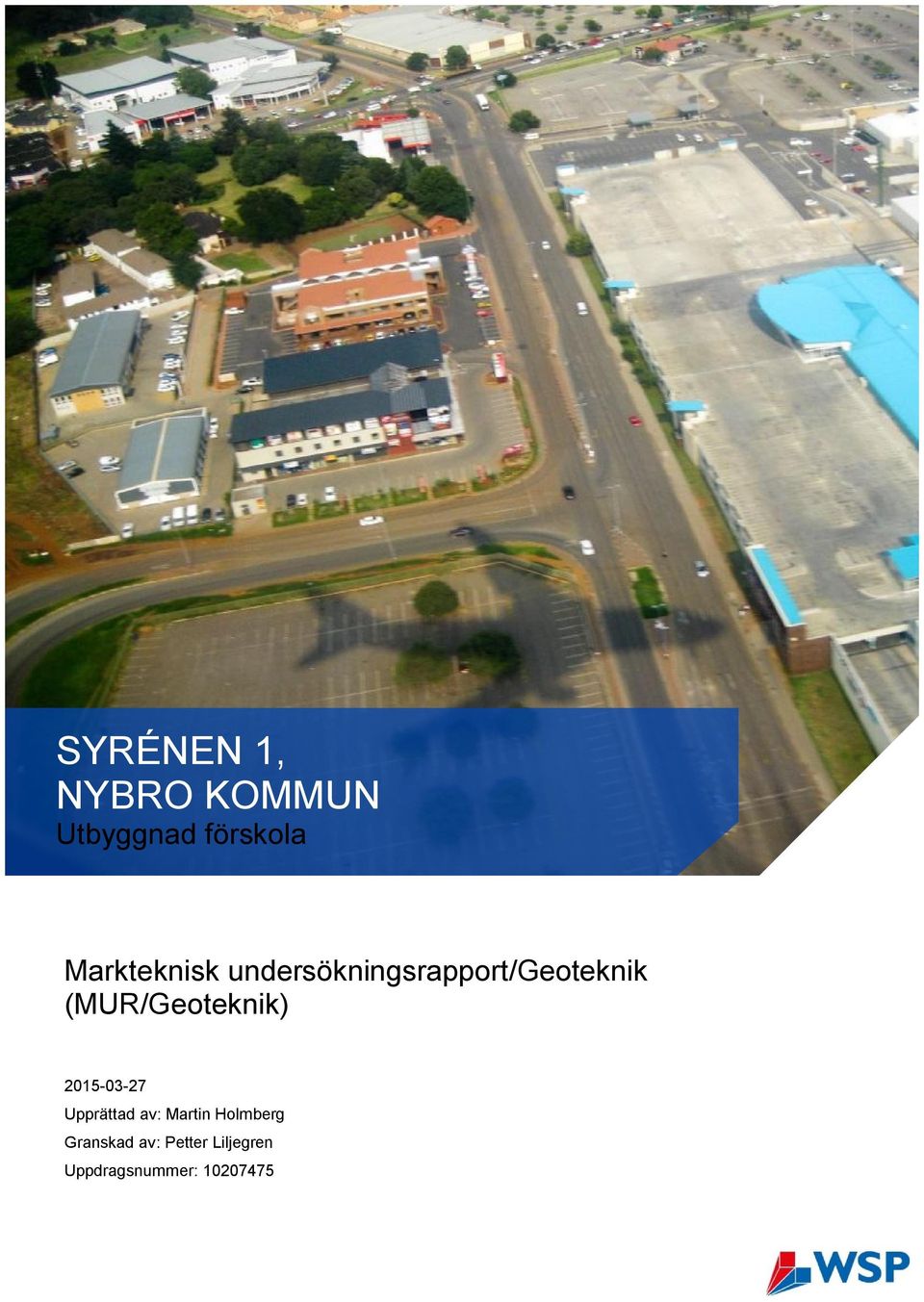

1 SYRÉNEN 1, NYBRO KOMMUN Utbyggnad förskola Markteknisk undersökningsrapport/geoteknik (MUR/Geoteknik) Upprättad av: Martin Holmberg Granskad av: Petter Liljegren Uppdragsnummer:

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg Syrénen 1, Nybro kommun Utbyggnad förskola MUR/Geoteknik Status: KUND Nybro Kommun Robert Petersson KONSULT WSP Sverige AB Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Martin Holmberg, WSP Sverige AB Robert Petersson, Nybro kommun M:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\MUR Syrenen 1.docx Mall: Rapport Advanced 2010.dot ver (7)

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg Syrénen 1, Nybro kommun Utbyggnad förskola MUR/Geoteknik Status: INNEHÅLL KUND 2 1 OBJEKT 4 2 ÄNDAMÅL 4 3 UNDERLAG FÖR UNDERSÖKNINGEN 4 4 STYRANDE DOKUMENT 4 5 BEFINTLIGA FÖRHÅLLANDEN Topografi Befintliga byggnader, anläggningar 5 6 POSITIONERING 6 7 TIDIGARE UNDERSÖKNINGAR 6 8 GEOTEKNISK FÄLTUNDERSÖKNING Utförda sonderingar Utförda Provtagningar Undersökningsperiod Fältingenjör 7 M:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\MUR Syrenen 1.docx Mall: Rapport Advanced 2010.dot ver HYDROGEOLOGISK UNDERSÖKNING 7 10 VÄRDERING AV UNDERSÖKNINGEN Generellt 7 Ritningar G Plan G Undersökningspunkter Bilagor Bilaga 1 IEG:S Beteckningsblad Bilaga 2 Kalibreringsprotokoll, borrbandvagn Geotech 604 Bilaga 3 PM Radonundersökning 3 (7)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg Syrénen 1, Nybro kommun Utbyggnad förskola MUR/Geoteknik Status: 1 OBJEKT Nybro Kommun planerar en ut- och tillbyggnad av förskolan på fastigheten kv Syrénen 1, Vattugatan 6 i Nybro. Den nuvarande förskolan ska byggas ut med nya avdelningar, kök inklusive lastramp, två lekförråd, en ny parkeringsplats samt en ny gång- och cykelväg. I samband med ovanstående arbete ska även lågpunkten i områdets södra del fyllas upp och användas som ny lekyta. 2 ÄNDAMÅL WSP Sverige AB har på uppdrag av Nybro kommun utfört en geoteknisk undersökning för att klargöra grundläggningsförutsättningarna för ut- och tillbyggnaden av förskolan sant den nya parkeringsplatsen och g/c-vägen. Denna marktekniska undersökningsrapport (MUR) innehåller en sammanställning av utförda undersökningar. 3 UNDERLAG FÖR UNDERSÖKNINGEN Följande underlag har använts vid planering av den geotekniska fältundersökningen: - Jordartskarta från - Grundkarta från beställaren - Ledningskartor från samt Nybro kommun M:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\MUR Syrenen 1.docx Mall: Rapport Advanced 2010.dot ver STYRANDE DOKUMENT Denna rapport ansluter till SS -EN med tillhörande nationell bilaga. Undersökning Fältplanering Standard och andra styrande dokument SS-EN samt Geoteknisk fälthandbok SGF rapport 1:2013 Fältutförande Geoteknisk fälthandbok SGF rapport 1:2013 SS-EN-ISO Beteckningssystem Sondering/ Provtagning Viktsondering SGF/BGS beteckningssystem 2001:2 samt SGF kompletterat beteckningsblad Standard och andra styrande dokument SIS-CEN ISO/TS :2005 samt Geoteknisk fälthandbok SGF rapport 1:2013 Slagsondering Geoteknisk fälthandbok SGF rapport 1:2013 Skruvprovtagning Geoteknisk fälthandbok SGF rapport 1: (7)

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg Syrénen 1, Nybro kommun Utbyggnad förskola MUR/Geoteknik Status: 5 BEFINTLIGA FÖRHÅLLANDEN 5.1 Topografi Marken utgörs huvudsakligen av en svagt sluttande markyta bestående av gräsyta (delvis trädbevuxen) samt belagd yta (asfalts, sand och lekutrustning). Marknivåerna ligger huvudsakligen mellan ca +93 till +94. I områdets västra och nordvästra del stiger markytan till nivån högst ca +96. Söder om befintlig förskola går en brantare slänt ner till ett lågområde på nivån ca +90,5 till +91,5. M:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\MUR Syrenen 1.docx Mall: Rapport Advanced 2010.dot ver 1.0 Bild 1. Befintligt område kv Syrenen 1, Nybro. Flygfoto från Befintliga byggnader, anläggningar Inom området finns den befintliga förskolan med parkeringsplats (norr om förskolan), gång- och cykelväg (väster om förskolan) samt lekutrustning (öster om förskolan). Nord väst om förskolan finns en befintlig elstation. I det sydvästra hörnet av undersökningsområdet lokaliserades en underjordisk branddamm under två nedstigningsbrunnar. Branddammen består av en betongkonstruktion vars utbredning inte kunde bedömmas okulärt från markytan. Konstruktionen finns inte heller med på några av de underlag WSP använt vid upprättande av denna rapport. Nedstigningsbrunnarna har mätts in och redovisas i plan på ritning G (7)

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg Syrénen 1, Nybro kommun Utbyggnad förskola MUR/Geoteknik Status: 6 POSITIONERING Utsättning och inmätning av undersökningspunkterna, mätklass B, har utförts av Johan Wihl och Stefan Löfgren, WSP. Koordinatsystem är SWEREF och höjdsystem är RH Efter utförd undersökning har beställaren utfört en kompletterande inmätning över området vilken använts i redovisningen på ritning G och G TIDIGARE UNDERSÖKNINGAR WSP har inte tagit del av några tidigare utförda undersökningar för det aktuella området. 8 GEOTEKNISK FÄLTUNDERSÖKNING I samband med den geotekniska undersökningen utfördes även en markmiljöundersökning vars resultat redovisas i en separat rapport. WSP har även utfört en radonundersökning vars resultat redovisas i Bilaga Utförda sonderingar Geotekniska fältarbeten är utförda med geoteknisk borrbandvagn modell Geotech 604 med utrustning enligt tabell 1. Utförda sonderingar redovisas i tabell 2 och kalibreringar i tabell 3. Tabell 1. Sonderingsutrustning M:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\MUR Syrenen 1.docx Mall: Rapport Advanced 2010.dot ver 1.0 Utrustning Anmärkning Borrvagn Geotech 604 Skruvprovtagare Ø100 mm (stång Ø42 mm) Slagsondering Stång Ø 25 mm Viktsondering Stång Ø 22 mm Tabell 2. Utförda sonderingar Sondering Antal Typ/Anmärkning Viktsondering 20 Slagsondering 6 Tabell 3. Kalibrering Utrustning Kalibrering Geotech 604 Geocenter (7)

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Martin Holmberg Syrénen 1, Nybro kommun Utbyggnad förskola MUR/Geoteknik Status: 8.2 Utförda Provtagningar Utförda provtagningar i fält redovisas i tabell 4. Tabell 4. Utförda provtagningar i fält Provtagning Antal Typ/Anmärkning Störd skruvprovtagning 21 Max. provtagningsdjup ca 3,5 m 8.3 Undersökningsperiod Den geotekniska fältundersökningen utfördes under februari 2015 och kompletterades under mars Fältingenjör Den geotekniska fältundersökningen utfördes av Johan Wihl och Stefan Löfgren, WSP. Kompletteringen utfördes av fältgeotekniker Petter Liljegren, WSP. 9 HYDROGEOLOGISK UNDERSÖKNING I samband med den geotekniska undersökningen påträffades vatten i endast ett av de öppna provtagningshålen. I borrhål 15W40 mättes en vattenyta in 30 cm under markytan, vilket motsvarar nivå +90,4 i RH Denna observation är momentan och visar inte grundvattenytans årliga nivårörelser. 10 VÄRDERING AV UNDERSÖKNINGEN M:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\MUR Syrenen 1.docx Mall: Rapport Advanced 2010.dot ver Generellt Vid sammanställningen av utförda geotekniska undersökningar erhålls generellt likvärdiga resultat inom undersökningsområdet. Block/berg i dagen har observerats, men inte inmätts, i områdets norra del vid undersökningspunkterna 15W15 och 15 W16. Jorden består huvudsakligen av ca 0,5 2 m fyllning som antingen direkt eller via högst ca 1 m sand och organisk jord (mulljord och torv) vilas på sandmorän. 7 (7)

8 Datum: Ämne: Beteckningsblad Bilaga C, IEG:s rapport 13:2010 IEG:s beteckningsblad Berg och Jord - översättningsnyckel Nedanstående baseras på Trafikverkets översättningsnyckel från SGF/BGS beteckningssystem 2001 till SS- EN Huvudord Tilläggsord Skikt/lager Ro B berg Bo Bl blockjord bo bl blockig FrRo Br rösberg Dy Dy dy dy dy dyig dy dy dyskikt Cs Cs Misstänkt förorenad jord enligt rutinbedömning i fält cs cs lokalt förekommande föroreningar cs cs föroreningar finns som tunnare skikt Mg F fyllning Gy Gy gyttja gy gy gyttjig gy gy gyttjeskikt Gy/Cl Gy/Le kontakt gyttja överst, lera underst ( ) () något, t ex (sa) = något sandig ( ) ( ) tunnare skikt Gr Gr grus gr gr grusig gr gr grusskikt So J jord Cl Le lera cl le lerig cl le lerskikt Ti Mn morän BoTi BlMn block- och stenmorän CoTi StMn stenmorän GrTi GrMn grusmorän SaTi SaMn sandmorän SiTi SiMn siltmorän ClTi LeMn lermorän (moränlera) Hu Mu mulljord (mylla, matjord) hu mu mullhaltig hu mu mullskikt Sa Sa sand sa sa sandig sa sa sandskikt Si Si silt si si siltig si si siltskikt Sh Sk skaljord sh sk med skal sh sk skalskikt ShGr SkGr skalgrus ShSa SkSa skalsand Co St stenjord co st stenig co st stenskikt Su Su sulfidjord su su sulfidjordshaltig su su sulfidjordssikt SuCl SuLe sulfidlera SuSi SuSi sulfidsilt Suox Pt Suox T Sulfatjord = Oxiderad sulfidjord, torv pt t torvhaltig pt t torvskikt Ptf Tl lågförmultnad torv (tidigare benmänd filttorv) (eng. fibrous) Ptp Tm mellantorv (eng. pseudofibrous) Pta Th högförmultnad torv (tidigare benämnd dytorv) (eng. amorphous) Pr Vx växtdelar (trärester) (eng. remains) dc ox t ox (efter huvudord) torrskorpa, t ex Let och Sit = torskorpa av lera resp. silt. Exempel Cldc, Sidc torrskorpa av sulfidjord (oxiderad) pr vx med växtdelar pr vx växtdelsskikt v v varvig, t ex vle = varvig lera (beteckningen varvig bör förbehållas glaciala avlagringar) ( ) ) ( ( ) ) ( något alt. tunna mycket Tilläggsord som beskriver ingående underfraktioner (t.ex. sandigt grus sagr, grusig lera grcl) skrivs med gemener. Underfraktioner skall placeras som adjektiv i den ordning intill huvudordet som visar deras respektive betydelse. Skiktad jord skrivs med understrukna tilläggsord med gemener efter huvudordet, (t.ex. grusig lera med sandskikt grcl sa). Huvudfraktionen ska för klarhetens skull anges med versal begynnelsebokstav. Fyllningens innehåll skrivs ut i klartext på engelska t.ex. Mg/asphalt, brick, Mineraljordarter delas in i fin, mellan och grov exempelvis: Exempel på andra benämningar: Mellangrus MGr Finsand FSa ngt lerig siltig sand m tunna siltskikt (cl)sisa (si) Fingrus FGr Grovsilt CSi stenig grusig sandmorän cogrsamn Grovsand CSa Finsilt FSi Oxiderad siltig torrkorpesulfidlera sisuclox IEG Implementeringskommission för Europastandarder inom Geoteknik c/o IVA Box 5073 SE Stockholm e-post: ieg@iva.se Org. Nr Styrelsens säte: Stockholm

9 Geocenter Kalibreringsprotokoll Kalibrering av borrvagn: Geotech 604 Tillverkningsnummer: Uppdragsgivare: WSP, Kalmar Driftstid enligt timräknare: 2116 Kraftgivaren är: X Linjär Olinjär Kalibreringskonstant = 1,16 OBS! 1,18 vid viktsondering. Se nedan. Kalibrering kraftgivare, mätsort kg. Verklig vikt på digital tryckklocka. Visad vikt på laptop , , , , Kalibrering av givare för hammartryck, mätsort bar. Verkligt tryck med Piccolo digital manometer. Visat tryck på Geologg PC. Ej utförd Kalibrering av givare för rotationstryck, mätsort bar. Verkligt tryck med Piccolo digital manometer. Visat tryck på Geologg PC. Ej utförd Kontroll av rotationsgivare, analog kontroll. Antalet uppmäta varv samt varvtal (rpm) överenstämmer med värdet på dator. Anmärkning: Kontroll av djupregistreringsgivare. 100 cm på datainsamling motsvarar 99,5 på mätverktyget. Anmärkning: Kontroll/justering av viktbrytning vid viktsondering, 100 kg Kalibreringskonstant vid viktsondering 1, Kalibreringen utförd den: 23/5-14 Kalibrering utförd av: Peter Hansson Ander Namnteckning: Peter Hansson Geocenter AB. Org nr Salstav 2C SOLLENTUNA

10 L:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\PM RadonSyrenen.doc Mall: Pm dot ver 1.0 Bilaga 3 Syrenen 1, Nybro kommun Uppdragsnr: (3) PM Radonundersökning Syrenen 1 Markradonundersökning utförd WSP har utfört markradonundersökning inför om- och nybyggnationer av förskola inom kvarteret Syrenen 1, Nybro kommun. Instrument Markus 10, radongasmätare. Väderförhållanden Halvklart väder. Svag vind. Plusgrader. Ej tjälad mark. Radongas i jordens porluft Mätning av radongas i jordens porluft har utförts i 7 punkter inom områden för blivande byggnader. Mätpunkternas läge i plan redovisas på ritning G , tillhörande handlingen Markteknisk undersökningsrapport, (MUR). Mätningarna är utförda på ett djup av 0,75 meter. Undersökningarna har skett enligt metodik från Byggforskningsrådets rapport T20:1989. Markradon, Riktlinjer för markradonundersökningar. Även klassificeringen av marken är utförd i enlighet med denna rapport. Allmänt om radon Risken för förhöjda radonhalter i inomhusluften bestäms av flera faktorer. De viktigaste är radonhalten i jordens porluft, genomsläppligheten för gaser i jorden under byggnaden, samt byggnadens täthet. Radonhalten i jordens porluft är i regel så hög att halterna inomhus påverkas om inläckage av porluft sker. Om marken under byggnaden är genomsläpplig och porös (t ex grov friktionsjord), samt har en mäktighet om några meter, finns det stora volymer radonhaltig jordluft som är tillgängliga för transport. Hus byggda på grusåsar och grövre material har betydligt oftare förhöjda radonhalter än hus byggda på lera.

11 L:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\PM RadonSyrenen.doc Mall: Pm dot ver 1.0 PM Radonundersökning, Bilaga 3 Syrenen 1, Nybro kommun Uppdragsnr: (3) Resultat Uppmätta radonhalter i jordens porluft redovisas i nedanstående tabell. Mätpunkt Uppmätt värde Enhet 15W12 53 kbq/m3 15W13 34 kbq/m3 15W14 61 kbq/m3 15W24 26 kbq/m3 15W29 23 kbq/m3 15W30 41 kbq/m3 15W31 47 kbq/m3 Slutsatser Området kan med hänseende på radongasmätningen klassificeras som högradonmark. Förslag till åtgärder mot inläckage av markradon Byggnadernas grundläggningskonstruktion utförs radonsäkert så att risken för otätheter mot marken minimeras, t ex: Grundläggningen utförs på ett sätt som minimerar risken för sprickor genom sättningar eller andra rörelser. Genomföringar och fogar i husens bottenplatta tätas noggrant. Som komplement till ovan nämnda åtgärdes bör dräneringsslangar av perforerad plast utläggas i det kapillärbrytande skiktet under plattan. Slangarna läggs med cirka 2 meter centrumavstånd. Avståndet mellan sockelliv och den yttersta slangen bör vara cirka 1,5 meter. Dräneringsslangarnas diameter bör vara minst 70mm. WSP Sverige AB Box 503 SE Kalmar Besök: Södra Malmgatan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

12 L:\5141\ Syrenen 1, Nybro Kommun\3_Dokument\36_PM_Rapport\MUR\PM RadonSyrenen.doc Mall: Pm dot ver 1.0 PM Radonundersökning, Bilaga 3 Syrenen 1, Nybro kommun Uppdragsnr: (3) Slangarnas ändar förses med tättslutande lock. Den andra änden ansluts till ett för slangarna gemensamt icke perforerat rör som så centralt som möjligt i huset, via en vertikal kanal, dras upp över yttertak. Dräneringsslangarna proppas vid den centrala anslutningspunkten för att senare, om det skulle visa sig nödvändigt, anslutas till vertikal kanal. (Vid utsugning av markluft under plattan måste man dock vara observant på ökade nedkylnings- och tjälproblem). Innan slutbesiktning av byggnaden sker, men efter det att ventilationssystemet justerats in, skall en radonmätning av inomhusluften utföras. Detta för att säkerställa att det ställda gränsvärdet på 200 Bq/m 3 inte överskrids.(boverkets författningssamling BFS 2011:6, Kap 6:23). För ytterligare information om markradon, samt skisser för utförande av radonskyddande åtgärder, hänvisas till Radonboken Förebyggande åtgärder i nya byggnader, T6:2004 (Åkerblom, Gustav; Klavensjö, Bertil; ISBN: ) Kalmar WSP Sverige AB Petter Liljegren WSP Sverige AB Box 503 SE Kalmar Besök: Södra Malmgatan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

13 --- 50_I _I 95,83 95,72 95,88 95,7 95,62 95,55 95,56 95,81 95,39 95,49 95,22 95,79 94,94 96,18 NY UT/INFART 95,64 95,66 95,8 94,12 PERSONAL- PARKERING 95,81 VATTUGATAN 95,85 96,07 96,36 96,44 94,86 94,6 93,97 VARU MOTTAGNING 93,92 93,95 95,1 94,66 94,13 NY NY PARKERING PARKERING 40 P-PLATSER P-PLATSER HKP + 2 HKP BEF. GC-VÄG 93,72 93,78 ADM NATTIS 93,86 KÖKET AVD 1 94,8 94,37 HKP 93,81 HKP 93,81 AVD A AVD B 93,79 AVD 2 SYRENEN NY GC-VÄG 93,63 ENTRÉ FÖR GÅENDE AVD 3 93,48 94,42 94,22 94,22 93,38 93,58 NY LEKYTA 93,23 92,45 CYKLAR 92,91 93,4 NYTT LEKFÖRRÅD 92,03 91,41 93,25 AVD C 90,75 91,06 93,81 92,93 93,95 90,56 91,25 91,14 NYTT LEKFÖRRÅD 91,21 SYRENEN 90,4 91, ,41 91,18 93,54 90,82 91,92 91,48 92,08 94, ,27 91,3 93,13 90,39 90,46 93,02 92,75 92,23 91,59 91,24 92,48
