1 ULLNA STRAND, TÄBY Markteknisk undersökningsrapport (MUR) Geoteknik Uppdragsnummer: MUR upprättad av: Anna-Lisa Mårtensson Granskare: Björn Sjögren

2 Uppdragsnr: Daterad: Handläggare: Anna-Lisa Mårtensson Ullna strand, Täby Markteknisk undersökningsrapport (MUR) Geoteknik Status: UNDERSÖKNING ULLNA STRAND, TÄBY Markteknisk undersökningsrapport (MUR) Uppdragsnummer: Kund Titania Bygg & VVS AB Ernst Ahlgrens väg Stockholm Einar Janson Tel: Konsult WSP Samhällsbyggnad Norra Skeppargatan Gävle Tel: WSP Sverige AB Org. nr: Styrelsens säte: Stockholm Kontaktpersoner Anna-Lisa Mårtensson Tel: Mail: Björn Sjögren Tel: Mail: 2 (8)

3 Uppdragsnr: Daterad: Handläggare: Anna-Lisa Mårtensson Ullna strand, Täby Markteknisk undersökningsrapport (MUR) Geoteknik Status: UNDERSÖKNING Innehåll 1 Objekt 4 2 Ändamål 4 3 Underlag för undersökningen 4 4 Arkivmaterial 4 5 Styrande dokument 4 6 Geoteknisk kategori 4 7 Befintliga förhållanden 5 8 Positionering 5 9 Geotekniska fältundersökningar Utförda sonderingar Utförda provtagningar Geohydrologiska observationer Miljöundersökningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering 6 10 Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Kalibrering och certifiering Provförvaring 7 11 Jordlagerföljd 7 12 Härledda värden Skjuvhållfasthet Korttidsobservationer av markvatten Radonundersökning Övriga egenskaper 8 13 Övrigt 8 Bilagor Bilaga 1 Försöksrapport lab Bilaga 2 Labbrapport radonundersökning Bilaga 3 Jb-sonderingar Bilaga 4 Labbrapport, tidigare undersökning Bilaga 5 Beteckningsblad, SGF Ritningar G 101 Plan G 102 Längdprofil VA-ledning G 103 Längdprofil VA-ledning G 104 Längdprofil Ullnavägen, tidigare undersökning G 105 Längdprofil Ullna Allé, tidigare undersökning (8)

4 Uppdragsnr: Daterad: Handläggare: Anna-Lisa Mårtensson Ullna strand, Täby Markteknisk undersökningsrapport (MUR) Geoteknik Status: UNDERSÖKNING 1 Objekt På uppdrag av Titania AB har WSP utfört geoteknisk undersökning för nytt bostadsområde i Ullna strand, Täby. I området planeras längor med radhus (2-3 våningar) och flerbostadshus i 3 våningar med tillhörande lokalgata och parkeringar. 2 Ändamål Syftet med undersökningen är att ge underlag för val av grundläggningsmetod samt kontrollera djup till berg för VA-ledningar. Denna marktekniska undersökningsrapport (MUR) utgör en sammanställning av utförda undersökningar. 3 Underlag för undersökningen Jordartskarta, SGU Nybyggnadskarta från Täby kommun i dwg-format, erhållen Planritning landskap i dwg-format, L10P-01, erhållen av Pernilla Johansson, Sandell Sandberg, , ändrad Skiss av VA-ledningar i plan (stamledning) i dwg-format, Profiler av VA-ledningar samt befintlig och planerad markyta i dwg-format, Digital höjdmodell 4 Arkivmaterial Tidigare undersökning utförd av WSP 2012 för Nya vägar Arninge-Ullna, uppdragsnummer Samtliga borrpunkter inom aktuellt område redovisas i plan och relevanta borrpunkter redovisas i sektion. 5 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. SS-EN SS-EN ISO SS-EN ISO och Geoteknisk fälthandbok SGF Rapport 1:96 6 Geoteknisk kategori Utförda undersökningar är genomförda i enlighet med geoteknisk kategori 2 (GK 2). 4 (8)

5 Uppdragsnr: Daterad: Handläggare: Anna-Lisa Mårtensson Ullna strand, Täby Markteknisk undersökningsrapport (MUR) Geoteknik Status: UNDERSÖKNING 7 Befintliga förhållanden Enligt tidigare undersökning utförd av WSP 2012, för planerade vägar, är marken i området varierande med morän, berg i dagen och lösare mark med lera i väster. Området är kuperat med långlänta partier i väster och nordost. Marknivån ligger på ca (RH 2000) i väster och ca i nordost. Ett höjdparti med flera områden med berg i dagen finns mellan borrpunkterna 14W28 och 14W33 i områdets sydöstra del, där ligger marknivån på ca +25. Större delen av området har mycket block i markytan, undantaget de två långlänta områdena där endast enstaka och mindre block har påträffats. Området består idag av skogsmark med stora tallar och björkar samt sly av gran och lövträd. Närliggande vägar runt bostadsområdet är i princip färdigbyggda. I vägarna finns markförlagda ledningar. 8 Positionering För projektet gäller följande referenssystem: Plan SWEREF Höjd RH 2000 Borrpunkterna är inmätta med Leica totalstation (TCRP1202). 9 Geotekniska fältundersökningar 9.1 Utförda sonderingar Följande undersökningar har utförts: Jb-sondering i 16 punkter Viktsondering i 15 punkter Från tidigare undersökning utförd av WSP 2012 har följande undersökningar utförts: Jb-sondering i 11 punkter Viktsondering i 12 punkter Slagsondering i 30 punkter Sticksondering i 4 punkter 9.2 Utförda provtagningar Följande provtagningar har utförts: Skruvprovtagning i 9 punkter Från tidigare undersökning utförd av WSP 2012 har följande provtagningar utförts: Skruvprovtagning i 7 punkter Kolvprovtagning i 1 punkt på 3 nivåer Provgropsgrävning i 1 punkt 5 (8)

6 Uppdragsnr: Daterad: Handläggare: Anna-Lisa Mårtensson Ullna strand, Täby Markteknisk undersökningsrapport (MUR) Geoteknik Status: UNDERSÖKNING 9.3 Geohydrologiska observationer Korttidsobservation av markvatten har utförts i provtagningspunkterna. Vatten observerades i borrhål 14W03, 14W06, 14W07, 14W09, 14W24 och 14W35. Vid tidigare undersökning utförd av WSP 2012 observerades vatten i 7 borrhål. 9.4 Miljöundersökningar Radonundersökning, där radonhalten i jordluften undersöks, har utförts i tre punkter, borrpunkt 14W17, 14W24 och 14W Undersökningsperiod Sonderingar och provtagningar utfördes Inmätning av borrhålen utfördes Fältingenjörer Fältundersökningar har utförts av Kenneth Andersson, WSP Sverige AB. Inmätning av borrhål har utförts av JR Mät AB. Tidigare undersökningar är utförda av Magnus Wiklander, WSP Sverige AB. 9.7 Kalibrering och certifiering WSP är certifierade enligt kvalitetsstandard ISO I våra rutiner ingår regelbunden kalibrering av fältutrustning. 9.8 Provhantering Upptagna prover har skickats med Bussgods till Sweco Geolab på Kungsholmen för jordartsklassificering. Upptagna radonbukar har skickats med post till MRM i Luleå. 10 Geotekniska laboratorieundersökningar 10.1 Utförda undersökningar Följande undersökningar har utförts på laboratorie: Jordartsklassificering (benämning, samt materialtyp och tjälfarlighetsklass) för samtliga upptagna jordprover Markradonmätning För samtliga prover från tidigare undersökning genomförd av WSP har jordartsklassificering utförts. Vattenkvot och konflytgräns togs fram för fyra nivåer för störda prover i borrpunkt 97 och för en nivå för stört prov i borrpunkt 115. För ostörda prover i borrpunkt 97B togs vattenkvot, konflytgtäns, skrymdensitet, skjuvhållfasthet och sensitivitet fram för tre nivåer och CRS-försök utfördes på 3,5 m djup Undersökningsperiod Jordartsklassificeringen utfördes ch markradonmätningen utfördes Laboratorieingenjörer Per Carlsson, SWECO Infrastructure AB har utfört jordartsklassificeringen. Johan Svensson, MRM Luleå har utfört markradonmätningen Kalibrering och certifiering Laboratorierna är ISO-certifierade enligt och (8)

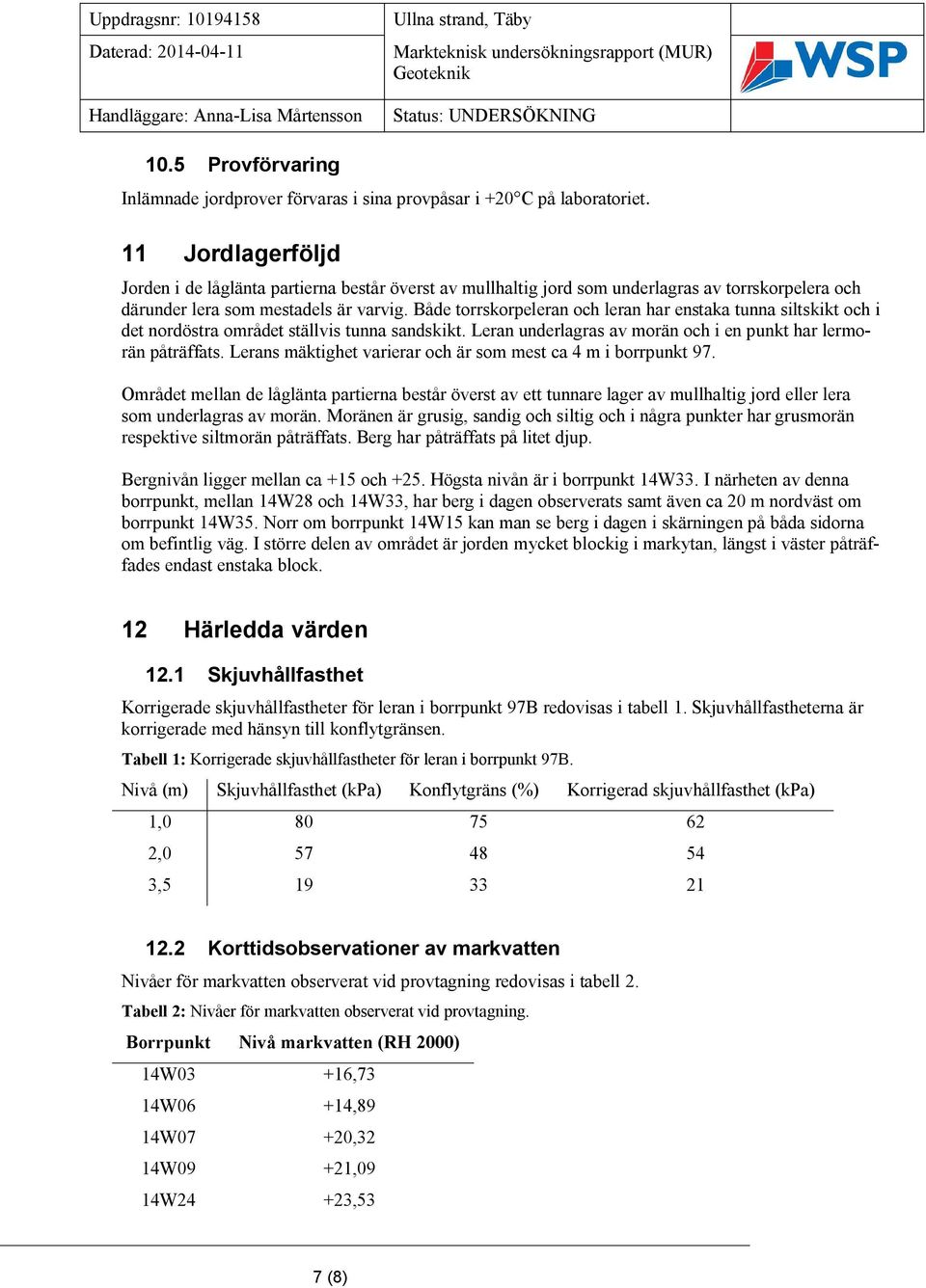

7 Uppdragsnr: Daterad: Handläggare: Anna-Lisa Mårtensson Ullna strand, Täby Markteknisk undersökningsrapport (MUR) Geoteknik Status: UNDERSÖKNING 10.5 Provförvaring Inlämnade jordprover förvaras i sina provpåsar i +20 C på laboratoriet. 11 Jordlagerföljd Jorden i de låglänta partierna består överst av mullhaltig jord som underlagras av torrskorpelera och därunder lera som mestadels är varvig. Både torrskorpeleran och leran har enstaka tunna siltskikt och i det nordöstra området ställvis tunna sandskikt. Leran underlagras av morän och i en punkt har lermorän påträffats. Lerans mäktighet varierar och är som mest ca 4 m i borrpunkt 97. Området mellan de låglänta partierna består överst av ett tunnare lager av mullhaltig jord eller lera som underlagras av morän. Moränen är grusig, sandig och siltig och i några punkter har grusmorän respektive siltmorän påträffats. Berg har påträffats på litet djup. Bergnivån ligger mellan ca +15 och +25. Högsta nivån är i borrpunkt 14W33. I närheten av denna borrpunkt, mellan 14W28 och 14W33, har berg i dagen observerats samt även ca 20 m nordväst om borrpunkt 14W35. Norr om borrpunkt 14W15 kan man se berg i dagen i skärningen på båda sidorna om befintlig väg. I större delen av området är jorden mycket blockig i markytan, längst i väster påträffades endast enstaka block. 12 Härledda värden 12.1 Skjuvhållfasthet Korrigerade skjuvhållfastheter för leran i borrpunkt 97B redovisas i tabell 1. Skjuvhållfastheterna är korrigerade med hänsyn till konflytgränsen. Tabell 1: Korrigerade skjuvhållfastheter för leran i borrpunkt 97B. Nivå (m) Skjuvhållfasthet (kpa) Konflytgräns (%) Korrigerad skjuvhållfasthet (kpa) 1, , , Korttidsobservationer av markvatten Nivåer för markvatten observerat vid provtagning redovisas i tabell 2. Tabell 2: Nivåer för markvatten observerat vid provtagning. Borrpunkt Nivå markvatten (RH 2000) 14W03 +16,73 14W06 +14,89 14W07 +20,32 14W09 +21,09 14W24 +23,53 7 (8)

8 Uppdragsnr: Daterad: Handläggare: Anna-Lisa Mårtensson Ullna strand, Täby Markteknisk undersökningsrapport (MUR) Geoteknik Status: UNDERSÖKNING 12.3 Radonundersökning Markradonhalten redovisas i tabell 3. Tabell 3: Markradonhalten i de tre undersökta punkterna. Punkt Djup under markytan (m) Radonhalt (kbq/m 3 ) 14W17 0, W24 0,5 2 14W35 0,5 26 Gränser för normalradonmark är 10 kbq/m 3 till 50 kbq/m Övriga egenskaper Tjälfarligheten för moränen i området varierar. Siltmoränen och lermoränen som påträffats i borrpunkt 14W24 respektive 14W03 är mycket tjällyftande, tjälfarlighetsklass 4 enligt AMA Anläggning 10. Övrig undersökt morän är något tjällyftande. Leran i den västra och nordöstra delen av området är måttligt till mycket tjällyftande. 13 Övrigt Vid nya vägar finns kantstenar som inte får skadas. Inmätning med GPS RTK var ej möjlig på grund av alla träd. Gävlekontoret MUR upprättad av: Anna-Lisa Mårtensson Granskare: Björn Sjögren 8 (8)
