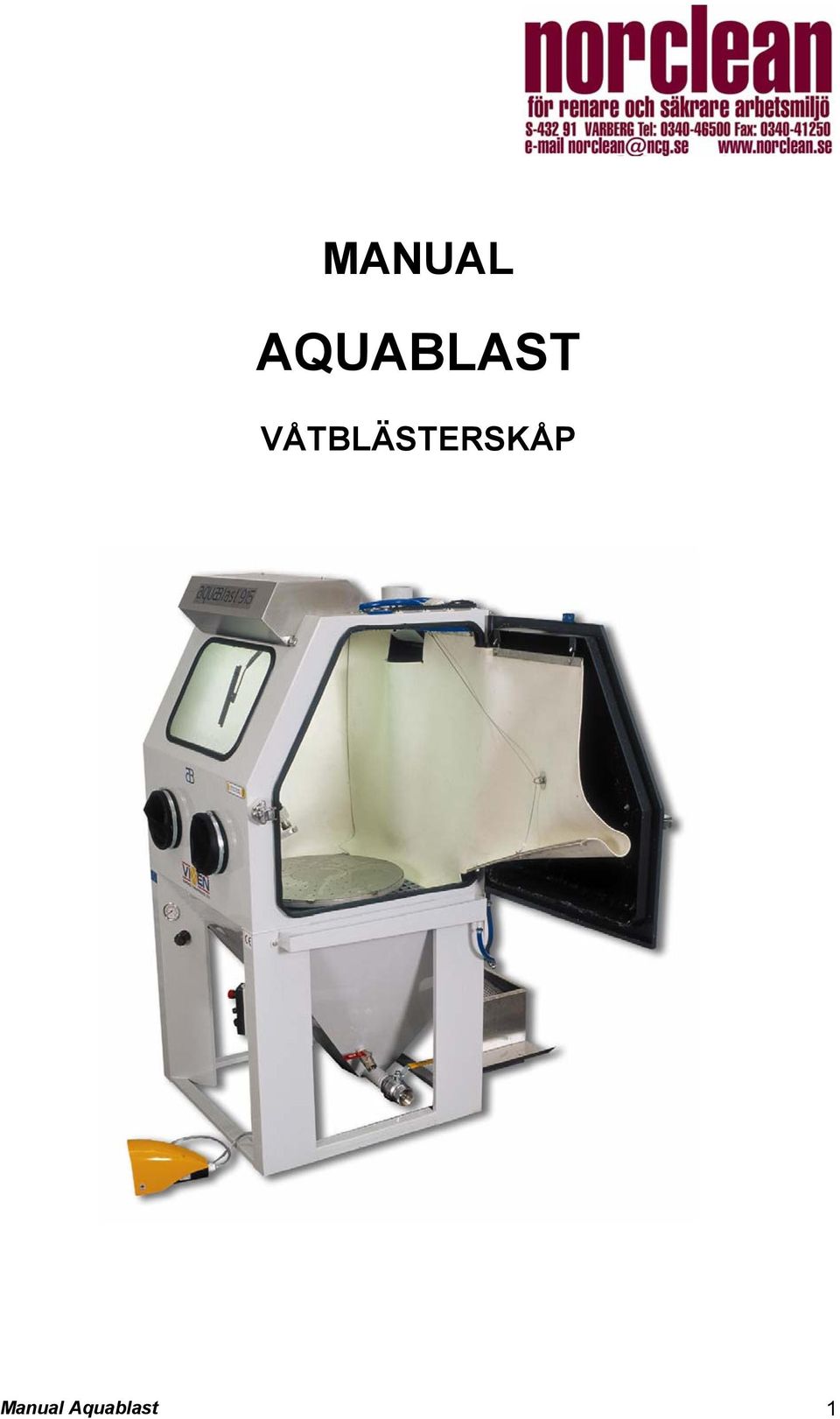

1 MANUAL AQUABLAST VÅTBLÄSTERSKÅP Manual Aquablast 1

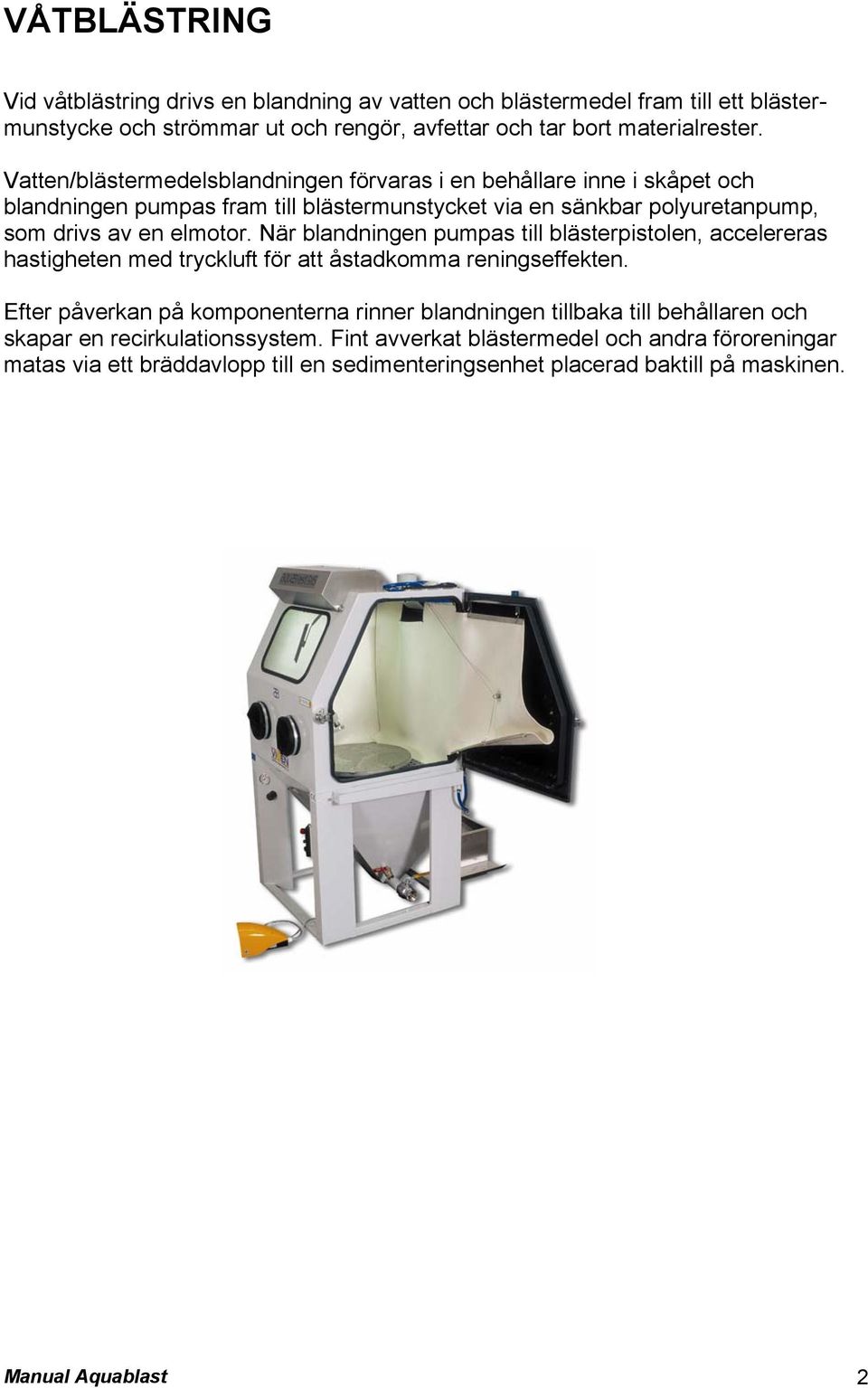

2 VÅTBLÄSTRING Vid våtblästring drivs en blandning av vatten och blästermedel fram till ett blästermunstycke och strömmar ut och rengör, avfettar och tar bort materialrester. Vatten/blästermedelsblandningen förvaras i en behållare inne i skåpet och blandningen pumpas fram till blästermunstycket via en sänkbar polyuretanpump, som drivs av en elmotor. När blandningen pumpas till blästerpistolen, accelereras hastigheten med tryckluft för att åstadkomma reningseffekten. Efter påverkan på komponenterna rinner blandningen tillbaka till behållaren och skapar en recirkulationssystem. Fint avverkat blästermedel och andra föroreningar matas via ett bräddavlopp till en sedimenteringsenhet placerad baktill på maskinen. Manual Aquablast 2

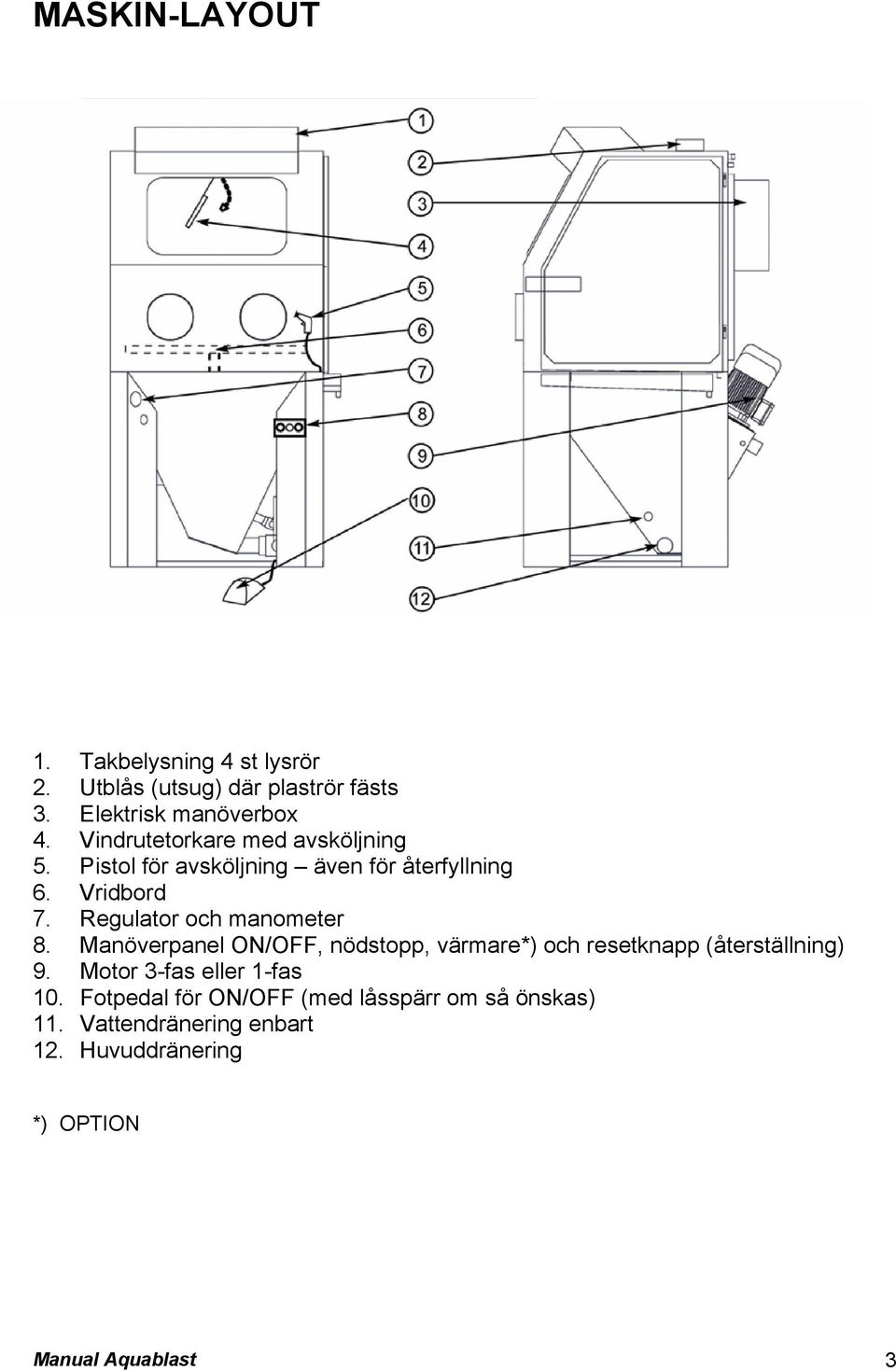

3 MASKIN-LAYOUT 1. Takbelysning 4 st lysrör 2. Utblås (utsug) där plaströr fästs 3. Elektrisk manöverbox 4. Vindrutetorkare med avsköljning 5. Pistol för avsköljning även för återfyllning 6. Vridbord 7. Regulator och manometer 8. Manöverpanel ON/OFF, nödstopp, värmare*) och resetknapp (återställning) 9. Motor 3-fas eller 1-fas 10. Fotpedal för ON/OFF (med låsspärr om så önskas) 11. Vattendränering enbart 12. Huvuddränering *) OPTION Manual Aquablast 3

4 AVSNITT 1 INSTALLATION Våtblästerskåpen i Aquablast-serien behöver vanligtvis inte bultas fast i golvet utom specialbyggda enheter, som kan vara ostabila. INSTALLATION OCH ERFORDERLIG SKYDDSANORDNING INGÅR INTE I TILLVERKARENS ÅTAGANDEN. Utrustningen av en maskin, som en gång är installerad, skall göras av behörig servicetekniker eller i samråd med fabriken. 1.1 ALLMÄNNA INSTRUKTIONER A B C D Maskinen skall placeras på ett stabilt, vågrätt underlag, som håller för maskinens egen vikt samt även maskinen fylld med blästergods, blästermedel och vatten. I de flesta fall är maskinen fristående. Sedimenteringsbehållaren är vanligen placerad baktill på maskinen så nära bräddavloppet som möjligt för att få så kort slanglängd som möjligt och därmed minska risken för igensättning. Anslutning av vatten Aquablast behöver anslutas till vattenledningen baktill på skåpet. Denna ger vanligtvis vatten till avsköljningen av siktrutan och den manuella avsköljningspistolen, som också används för att fylla maskinen med nytt vatten. Ångutlopp Maskinen har ett 100 mm runt ventilationshål baktill uppe på maskinen, som gör att maskinen inte får ett övertryck inuti skåpet. Ventilationshålet kan förses med ett plaströr med en adapter, som levereras separat. Detta förhindrar att den smuts, som eventuellt följer med ångan, faller ner på maskinen. Det är också möjligt (men sällan nödvändigt) att ansluta ventilationshålet till en yttervägg via plaströret, om så önskas i speciellt rena miljöer. Manual Aquablast 4

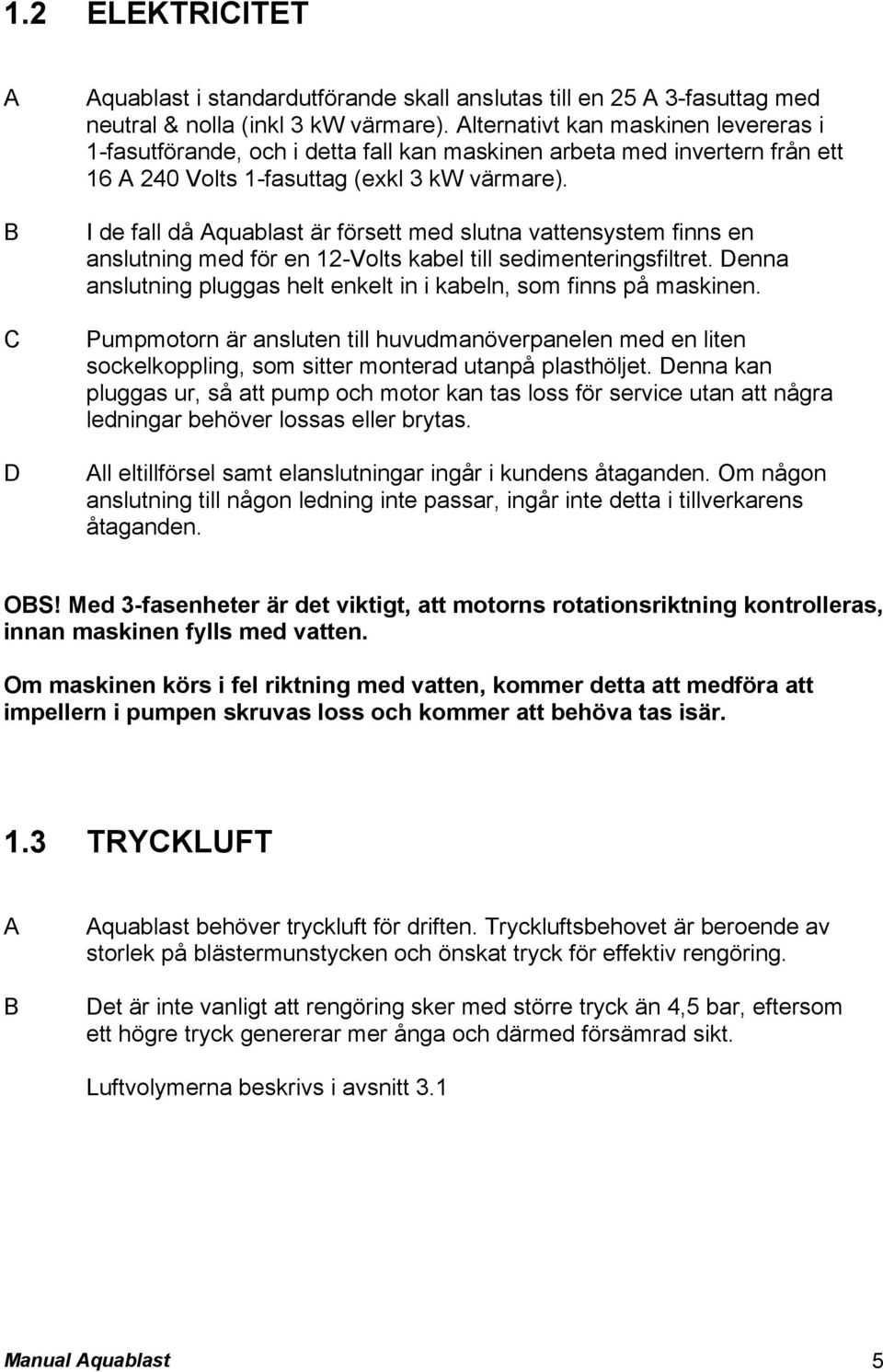

5 1.2 ELEKTRICITET A B C D Aquablast i standardutförande skall anslutas till en 25 A 3-fasuttag med neutral & nolla (inkl 3 kw värmare). Alternativt kan maskinen levereras i 1-fasutförande, och i detta fall kan maskinen arbeta med invertern från ett 16 A 240 Volts 1-fasuttag (exkl 3 kw värmare). I de fall då Aquablast är försett med slutna vattensystem finns en anslutning med för en 12-Volts kabel till sedimenteringsfiltret. Denna anslutning pluggas helt enkelt in i kabeln, som finns på maskinen. Pumpmotorn är ansluten till huvudmanöverpanelen med en liten sockelkoppling, som sitter monterad utanpå plasthöljet. Denna kan pluggas ur, så att pump och motor kan tas loss för service utan att några ledningar behöver lossas eller brytas. All eltillförsel samt elanslutningar ingår i kundens åtaganden. Om någon anslutning till någon ledning inte passar, ingår inte detta i tillverkarens åtaganden. OBS! Med 3-fasenheter är det viktigt, att motorns rotationsriktning kontrolleras, innan maskinen fylls med vatten. Om maskinen körs i fel riktning med vatten, kommer detta att medföra att impellern i pumpen skruvas loss och kommer att behöva tas isär. 1.3 TRYCKLUFT A B Aquablast behöver tryckluft för driften. Tryckluftsbehovet är beroende av storlek på blästermunstycken och önskat tryck för effektiv rengöring. Det är inte vanligt att rengöring sker med större tryck än 4,5 bar, eftersom ett högre tryck genererar mer ånga och därmed försämrad sikt. Luftvolymerna beskrivs i avsnitt 3.1 Manual Aquablast 5

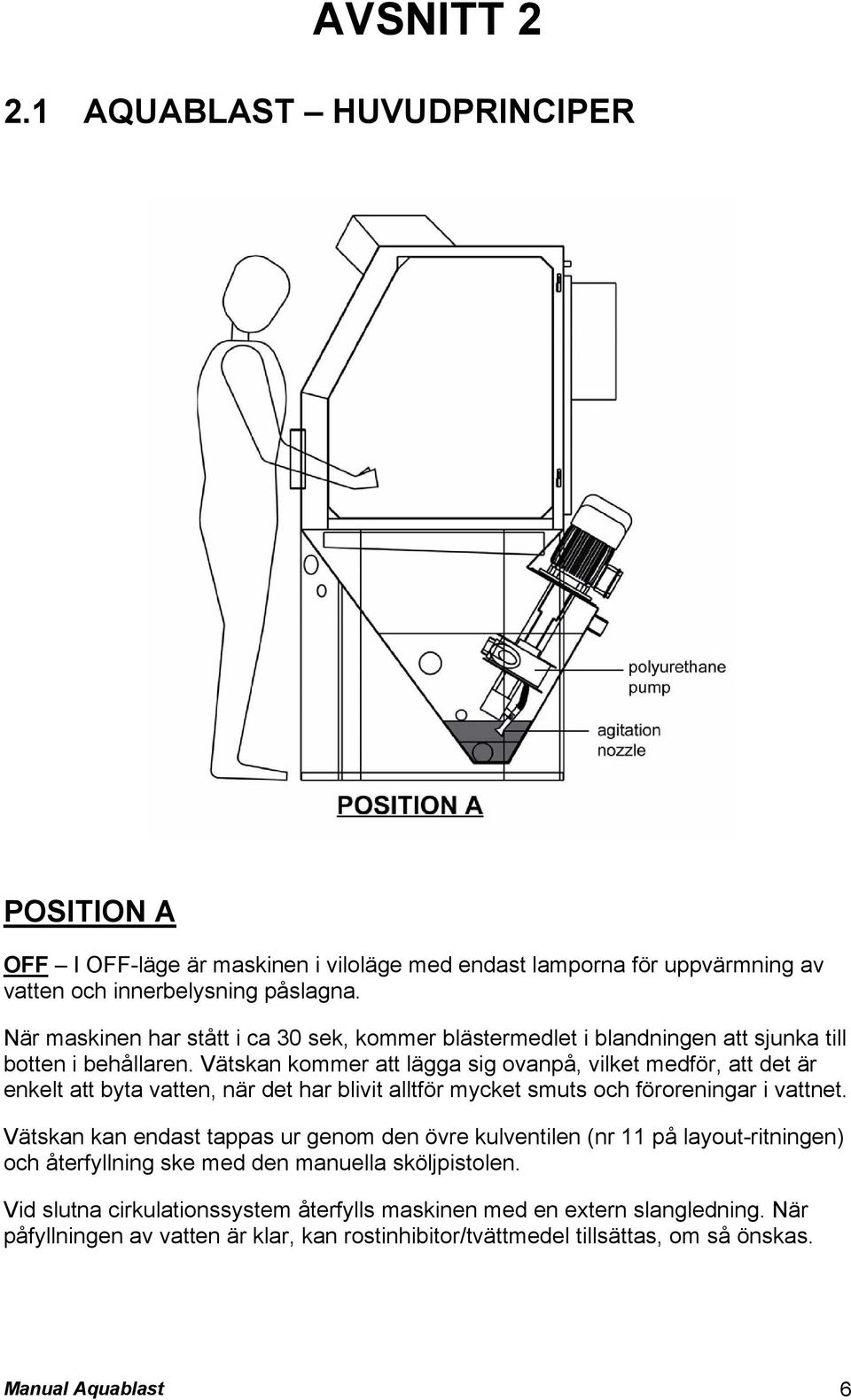

6 AVSNITT AQUABLAST HUVUDPRINCIPER POSITION A OFF I OFF-läge är maskinen i viloläge med endast lamporna för uppvärmning av vatten och innerbelysning påslagna. När maskinen har stått i ca 30 sek, kommer blästermedlet i blandningen att sjunka till botten i behållaren. Vätskan kommer att lägga sig ovanpå, vilket medför, att det är enkelt att byta vatten, när det har blivit alltför mycket smuts och föroreningar i vattnet. Vätskan kan endast tappas ur genom den övre kulventilen (nr 11 på layout-ritningen) och återfyllning ske med den manuella sköljpistolen. Vid slutna cirkulationssystem återfylls maskinen med en extern slangledning. När påfyllningen av vatten är klar, kan rostinhibitor/tvättmedel tillsättas, om så önskas. Manual Aquablast 6

7 2.2 AQUABLAST ARBETSPRINCIP POSITION B DRIFTSTART Så snart som fotpedalen trycks ner, börjar maskinen arbeta. Tillse då att operatören håller blästerpistolen i ett fast grepp. I annat fall kan skador uppstå inuti maskinen eftersom att blästerpistolen rör sig på grund av vattentrycket. När maskinen arbetar, går maskinens vindrutetorkare och avsköljningen samtidigt som den elektriska pumpen. En magnetventil öppnar och släpper fram tryckluft till blästerpistolen. Vanligtvis släpper pistolen under de första sekunderna (10-20) enbart igenom vatten, tills omröraren har mixat vatten och blästermedel ordentligt. Manual Aquablast 7

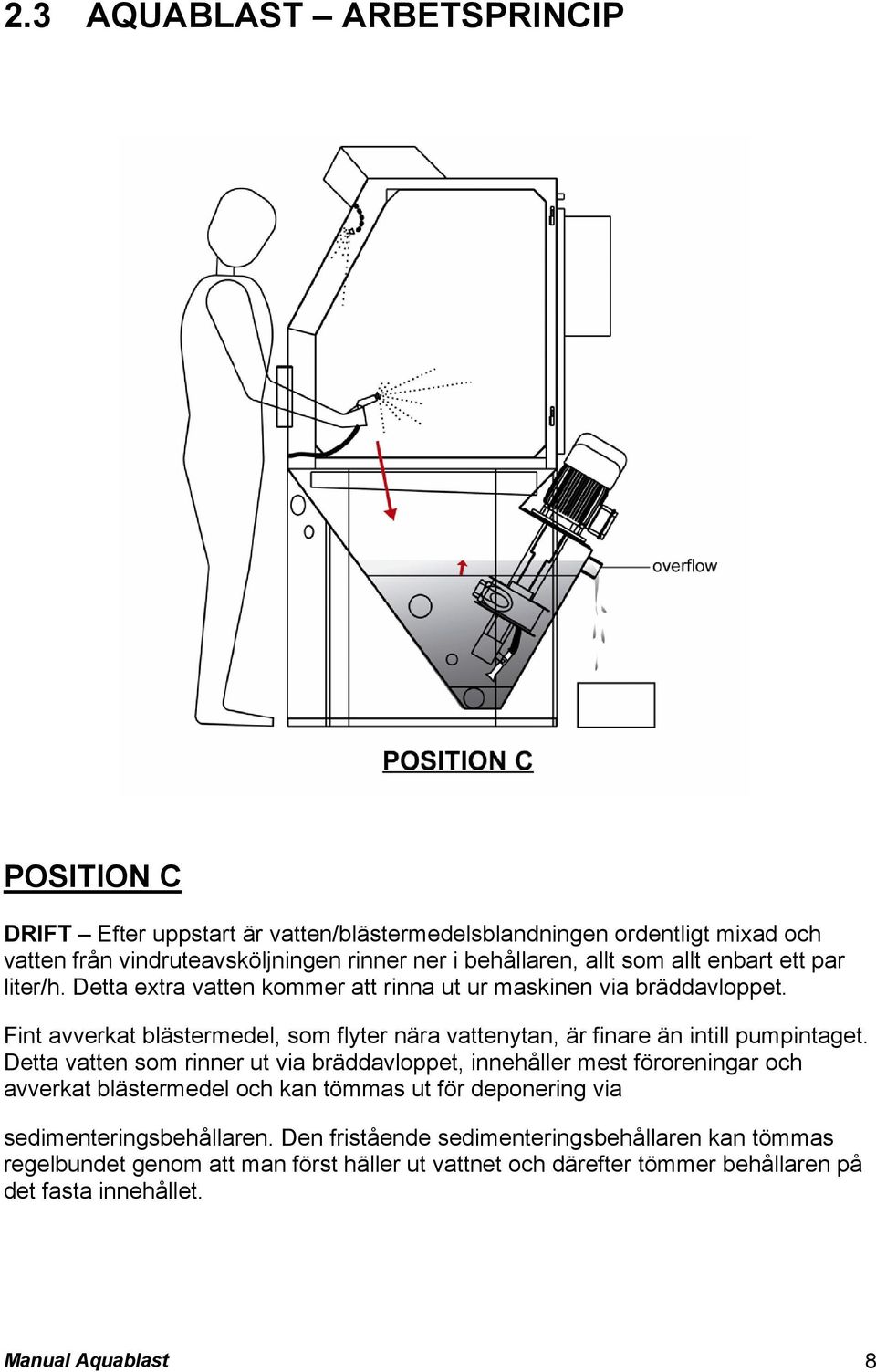

8 2.3 AQUABLAST ARBETSPRINCIP POSITION C DRIFT Efter uppstart är vatten/blästermedelsblandningen ordentligt mixad och vatten från vindruteavsköljningen rinner ner i behållaren, allt som allt enbart ett par liter/h. Detta extra vatten kommer att rinna ut ur maskinen via bräddavloppet. Fint avverkat blästermedel, som flyter nära vattenytan, är finare än intill pumpintaget. Detta vatten som rinner ut via bräddavloppet, innehåller mest föroreningar och avverkat blästermedel och kan tömmas ut för deponering via sedimenteringsbehållaren. Den fristående sedimenteringsbehållaren kan tömmas regelbundet genom att man först häller ut vattnet och därefter tömmer behållaren på det fasta innehållet. Manual Aquablast 8

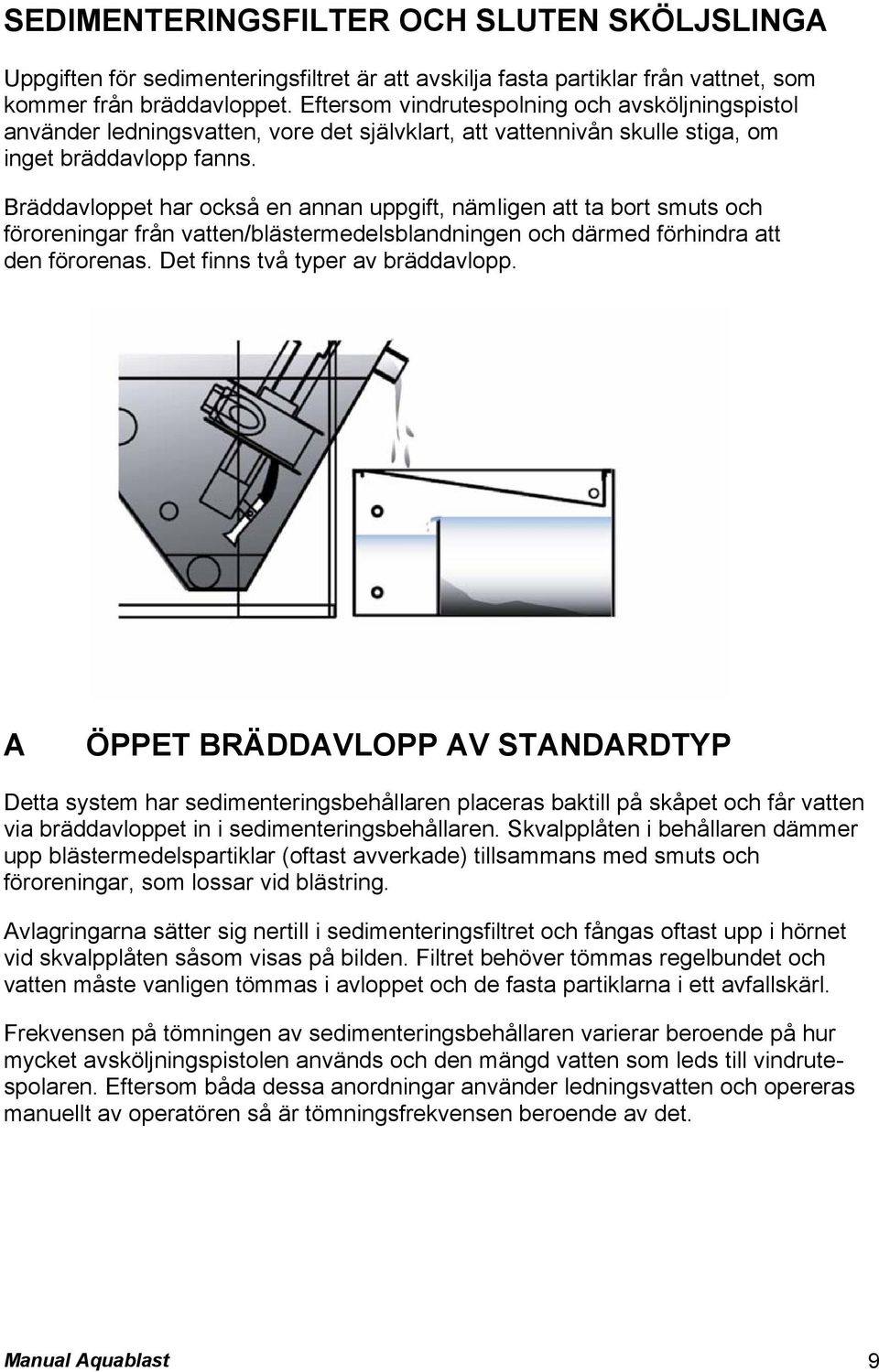

9 SEDIMENTERINGSFILTER OCH SLUTEN SKÖLJSLINGA Uppgiften för sedimenteringsfiltret är att avskilja fasta partiklar från vattnet, som kommer från bräddavloppet. Eftersom vindrutespolning och avsköljningspistol använder ledningsvatten, vore det självklart, att vattennivån skulle stiga, om inget bräddavlopp fanns. Bräddavloppet har också en annan uppgift, nämligen att ta bort smuts och föroreningar från vatten/blästermedelsblandningen och därmed förhindra att den förorenas. Det finns två typer av bräddavlopp. A ÖPPET BRÄDDAVLOPP AV STANDARDTYP Detta system har sedimenteringsbehållaren placeras baktill på skåpet och får vatten via bräddavloppet in i sedimenteringsbehållaren. Skvalpplåten i behållaren dämmer upp blästermedelspartiklar (oftast avverkade) tillsammans med smuts och föroreningar, som lossar vid blästring. Avlagringarna sätter sig nertill i sedimenteringsfiltret och fångas oftast upp i hörnet vid skvalpplåten såsom visas på bilden. Filtret behöver tömmas regelbundet och vatten måste vanligen tömmas i avloppet och de fasta partiklarna i ett avfallskärl. Frekvensen på tömningen av sedimenteringsbehållaren varierar beroende på hur mycket avsköljningspistolen används och den mängd vatten som leds till vindrutespolaren. Eftersom båda dessa anordningar använder ledningsvatten och opereras manuellt av operatören så är tömningsfrekvensen beroende av det. Manual Aquablast 9

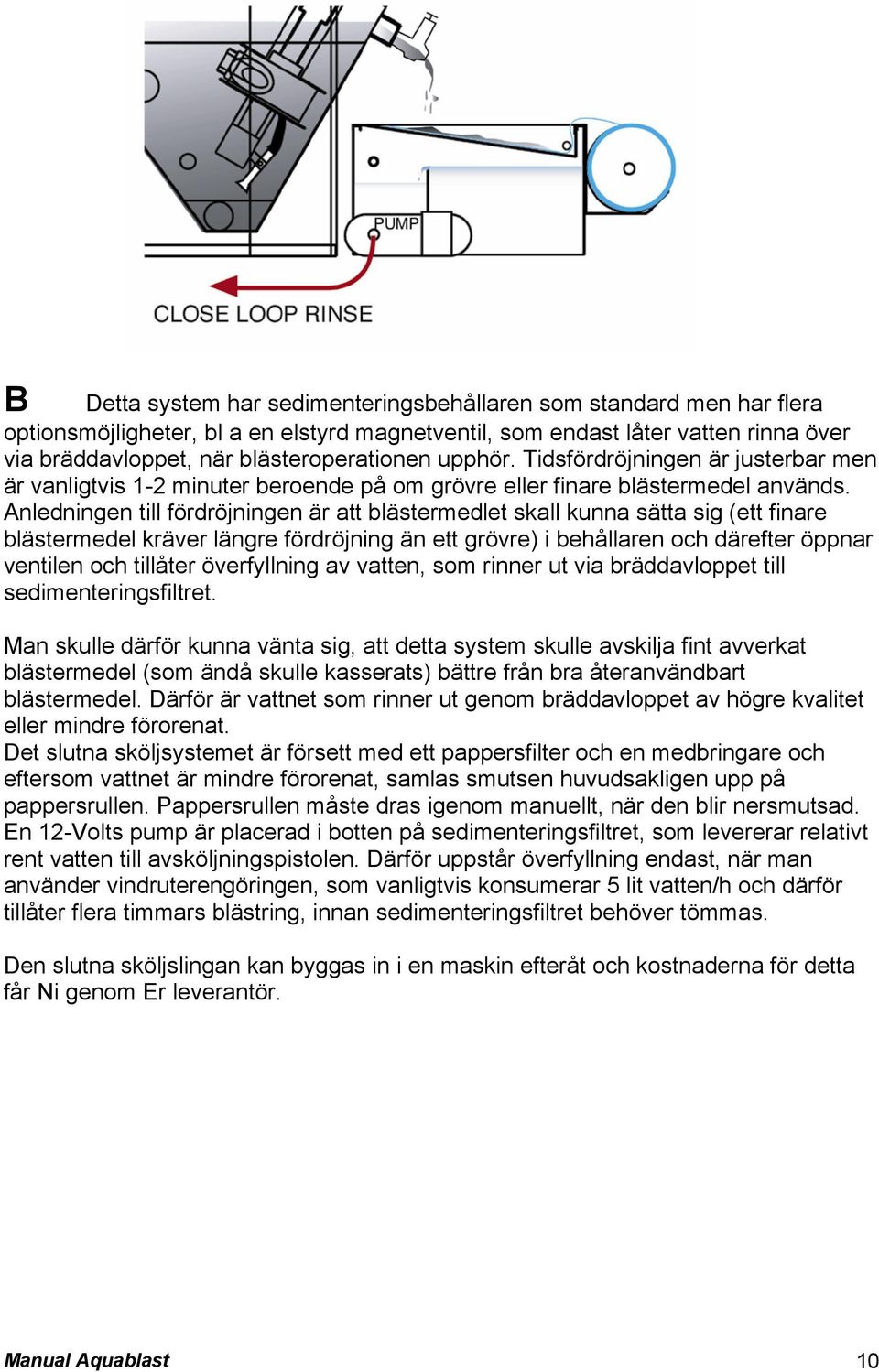

10 B Detta system har sedimenteringsbehållaren som standard men har flera optionsmöjligheter, bl a en elstyrd magnetventil, som endast låter vatten rinna över via bräddavloppet, när blästeroperationen upphör. Tidsfördröjningen är justerbar men är vanligtvis 1-2 minuter beroende på om grövre eller finare blästermedel används. Anledningen till fördröjningen är att blästermedlet skall kunna sätta sig (ett finare blästermedel kräver längre fördröjning än ett grövre) i behållaren och därefter öppnar ventilen och tillåter överfyllning av vatten, som rinner ut via bräddavloppet till sedimenteringsfiltret. Man skulle därför kunna vänta sig, att detta system skulle avskilja fint avverkat blästermedel (som ändå skulle kasserats) bättre från bra återanvändbart blästermedel. Därför är vattnet som rinner ut genom bräddavloppet av högre kvalitet eller mindre förorenat. Det slutna sköljsystemet är försett med ett pappersfilter och en medbringare och eftersom vattnet är mindre förorenat, samlas smutsen huvudsakligen upp på pappersrullen. Pappersrullen måste dras igenom manuellt, när den blir nersmutsad. En 12-Volts pump är placerad i botten på sedimenteringsfiltret, som levererar relativt rent vatten till avsköljningspistolen. Därför uppstår överfyllning endast, när man använder vindruterengöringen, som vanligtvis konsumerar 5 lit vatten/h och därför tillåter flera timmars blästring, innan sedimenteringsfiltret behöver tömmas. Den slutna sköljslingan kan byggas in i en maskin efteråt och kostnaderna för detta får Ni genom Er leverantör. Manual Aquablast 10

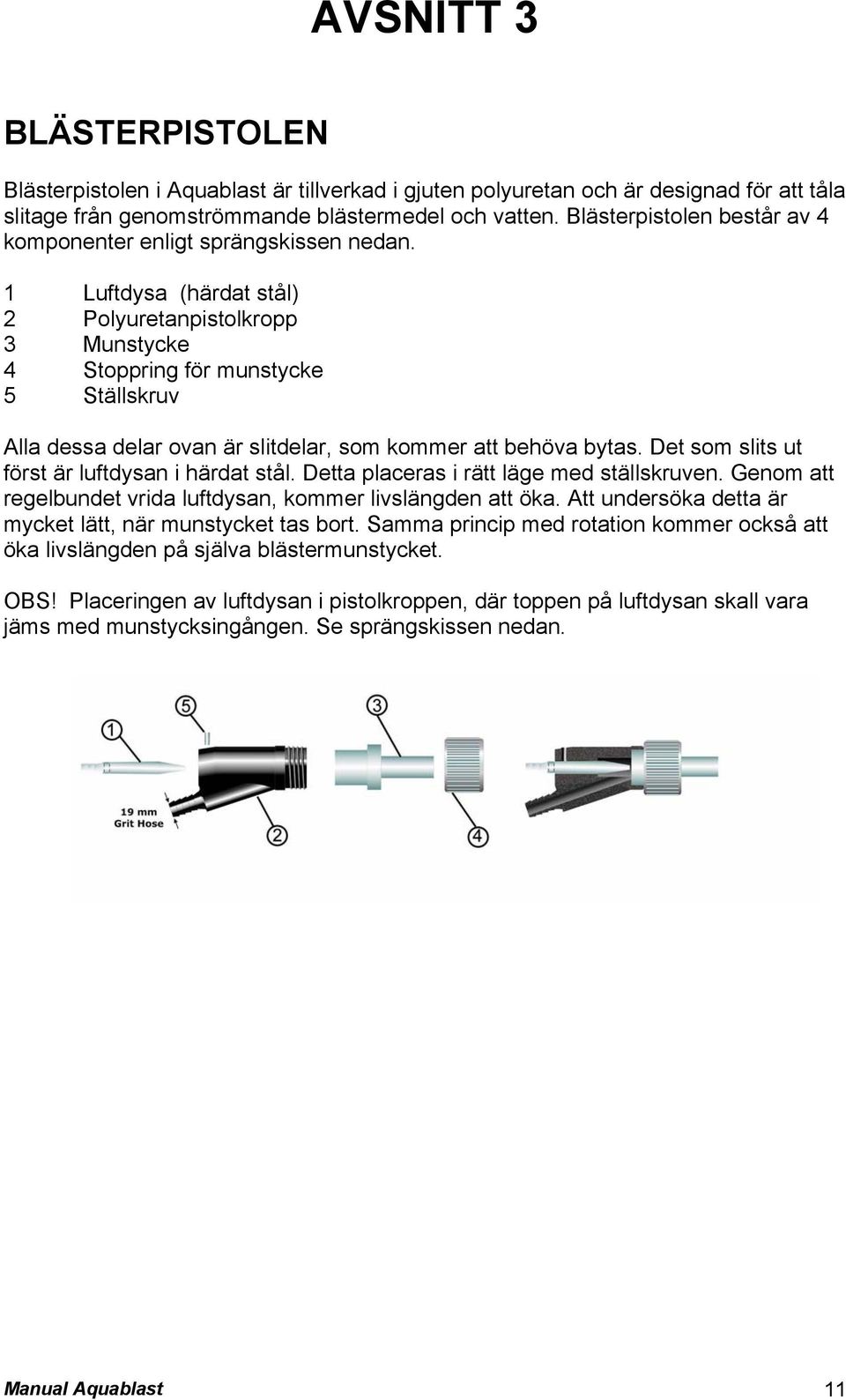

11 AVSNITT 3 BLÄSTERPISTOLEN Blästerpistolen i Aquablast är tillverkad i gjuten polyuretan och är designad för att tåla slitage från genomströmmande blästermedel och vatten. Blästerpistolen består av 4 komponenter enligt sprängskissen nedan. 1 Luftdysa (härdat stål) 2 Polyuretanpistolkropp 3 Munstycke 4 Stoppring för munstycke 5 Ställskruv Alla dessa delar ovan är slitdelar, som kommer att behöva bytas. Det som slits ut först är luftdysan i härdat stål. Detta placeras i rätt läge med ställskruven. Genom att regelbundet vrida luftdysan, kommer livslängden att öka. Att undersöka detta är mycket lätt, när munstycket tas bort. Samma princip med rotation kommer också att öka livslängden på själva blästermunstycket. OBS! Placeringen av luftdysan i pistolkroppen, där toppen på luftdysan skall vara jäms med munstycksingången. Se sprängskissen nedan. Manual Aquablast 11

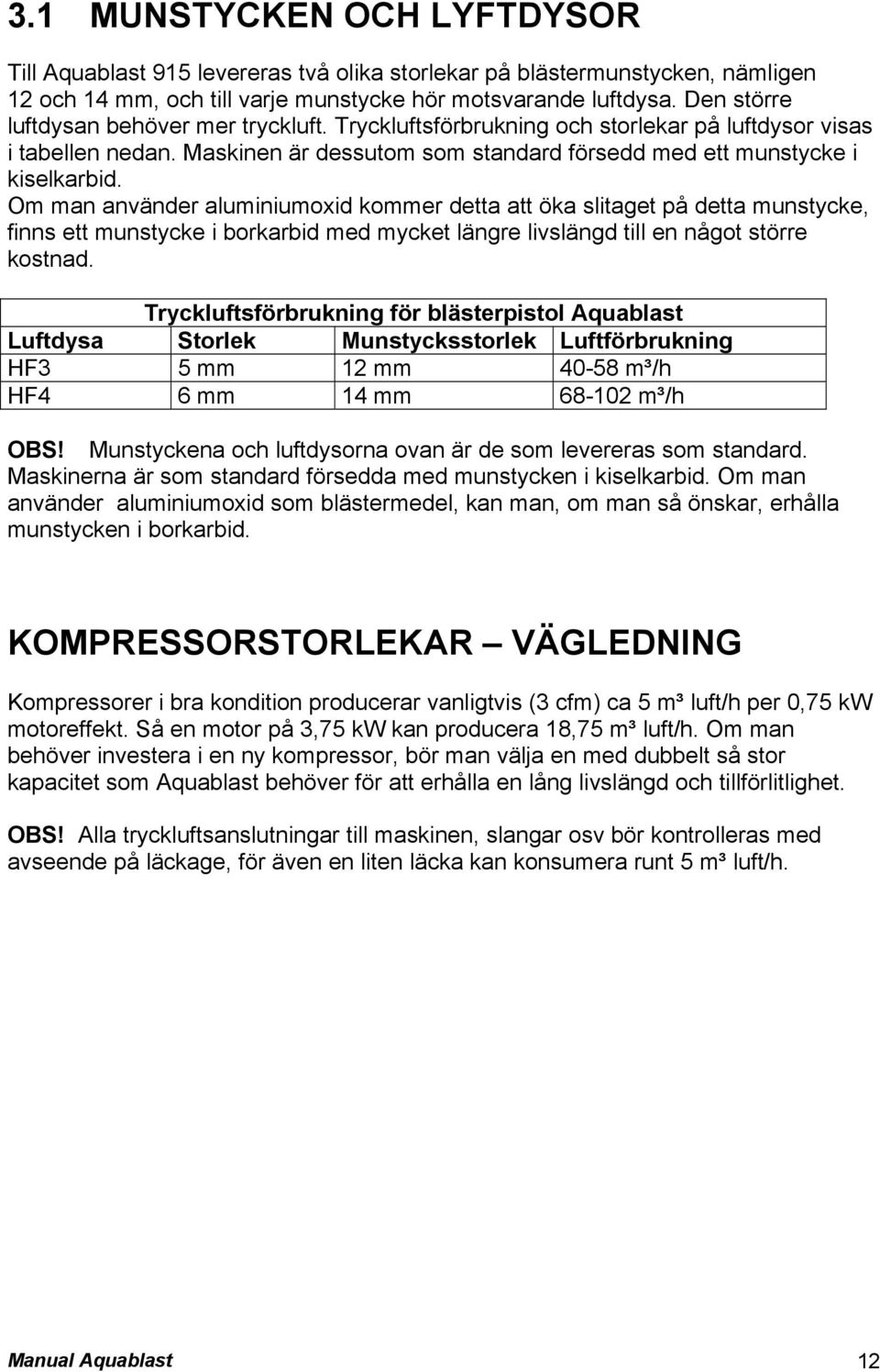

12 3.1 MUNSTYCKEN OCH LYFTDYSOR Till Aquablast 915 levereras två olika storlekar på blästermunstycken, nämligen 12 och 14 mm, och till varje munstycke hör motsvarande luftdysa. Den större luftdysan behöver mer tryckluft. Tryckluftsförbrukning och storlekar på luftdysor visas i tabellen nedan. Maskinen är dessutom som standard försedd med ett munstycke i kiselkarbid. Om man använder aluminiumoxid kommer detta att öka slitaget på detta munstycke, finns ett munstycke i borkarbid med mycket längre livslängd till en något större kostnad. Tryckluftsförbrukning för blästerpistol Aquablast Luftdysa Storlek Munstycksstorlek Luftförbrukning HF3 5 mm 12 mm m³/h HF4 6 mm 14 mm m³/h OBS! Munstyckena och luftdysorna ovan är de som levereras som standard. Maskinerna är som standard försedda med munstycken i kiselkarbid. Om man använder aluminiumoxid som blästermedel, kan man, om man så önskar, erhålla munstycken i borkarbid. KOMPRESSORSTORLEKAR VÄGLEDNING Kompressorer i bra kondition producerar vanligtvis (3 cfm) ca 5 m³ luft/h per 0,75 kw motoreffekt. Så en motor på 3,75 kw kan producera 18,75 m³ luft/h. Om man behöver investera i en ny kompressor, bör man välja en med dubbelt så stor kapacitet som Aquablast behöver för att erhålla en lång livslängd och tillförlitlighet. OBS! Alla tryckluftsanslutningar till maskinen, slangar osv bör kontrolleras med avseende på läckage, för även en liten läcka kan konsumera runt 5 m³ luft/h. Manual Aquablast 12

13 AVSNITT 4 SERVICEINTERVALLER VID DAGLIGT BRUK Dagligen OBS! Kontrollera vattennivån och föroreningar, och om det behövs fyllas på med nytt vatten med avtappningsventilen (nr 11 på layout-ritningen). Kontrollera noga så att tvättmedel eller rostinhibitor fylls på och bibehåller korrekt dosering, om man blästrar och rengör detaljer av järn. KORREKT BLANDNING BLÄSTERMEDEL/ VATTEN Att undersöka detta är väldigt enkelt. 1 Stäng av tryckluftstillförseln eller vrid regulatorn på maskinen till noll. 2 Släpp fotpedalen och använd blästerpistolen i sek. 3 Fyll en plastbehållare med blandningen och fyll blästerpistolen till ca 50%. 4 Låt blästermedlet sjunka till botten på behållaren. En blandning med 10% blästermedel är en lagom nivå. Varje vecka kontrolleras: 1 Undersök blästermedlet och byt detta om, så erfordras. Vid byte av blästermedel ansluts en slang till den undre kulventilen för att tappa av lösningen. Nertill på behållaren finns en luftomrörare för att kunna mixa blandningen utan att köra pumpen. Kör aldrig pumpen torr, eftersom den då kan skadas. Alternativt töms vattnet av från lösningen, blästermedlet deponeras manuellt och maskinen sköljs via den nedre dräneringsventilen. Stäng ventilen och fyll på nytt blästermedel. Blästermedelsnivån skall vara under vattendräneringsnivån, och liter blästermedel är tillräckligt för att fylla helt. 2 Kontrollera glasrutan och byt denna mot ny från leverantören, om så erfordras. Använd inte vanligt fönsterglas i denna maskin. Glaset i siktrutan är ett laminerat säkerhetsglas, som är polerat i kanterna för att förhindra skador på gummitätningen. 3 Kontrollera torkarbladen. 4 Kontrollera blästerpistolen med avseende på slitage. 5 Kontrollera så att det inte finns främmande föremål i blästermedlet (dvs muttrar, bultar eller andra större föremål, som kan skada pumpen). 6 Rengör avluftningen inuti maskinen från blästermedel. 7 Kontrollera lucktätning och byt denna, om så erfordras. OBS! Lucktätningen har silikon mellan stål och anläggningsyta. 8 Kontrollera gummiinklädnaden i skåpet. Varje månad kontrolleras: Kontrollera gummimellanlägget i botten på behållaren. Detta förhindrar invändigt slitage när blästermedlet rörs om. Manual Aquablast 13

14 AVSNITT BLÄSTERMEDEL De blästermedel, som lämpar sig för våtblästring är ickekorrosiva blästermedel. De mest förekommande blästermedlen är glaskulor och aluminiumoxid. Det är viktigt, att man endast använder nytt material, då aluminiumoxid av återvunnet material kan innehålla metallpartiklar, som kan återrosta. Andra material, som kan användas, är steel shot av rostfritt material, keramiska blästermedel, grit av glas och även plast. För ytterligare information, vänligen kontakta leverantören. 5.2 ROSTINHIBITORER Det är viktigt, att man vid blästring av komponenter av mjukt kolstål eller gjutjärn tillsätter en rostinhibitor eller tvättmedel till vattenlösningen. Detta förhindrar återrostning efter det att komponenterna är blästrade och rengjorda. Dessutom är en sluten vattenslinga att föredra, som använder det filtrerade vattnet i sedimenteringsbehållaren med rostinhibitor, och pumpar det till avsköljningspistolen (nr 5 på layout-ritningen), mot en anslutning till vattenledningsvattnet, som annars är fallet. 5.3 AVFETTNING Våtblästring gör, att man kan blästra oljiga eller feta komponenter, som således inte behöver vara fett/oljefria och torra såsom är fallet i torrblästermaskiner. Fettet avlägsnas med tillsats av ett ickealkaliskt tvättmedel (vanligtvis flytande) till vattenlösningen. Dessa tvättmedel innehåller även en rostinhibitor, som beskrivs ovan. De flesta avfettningsmedel fungerar bäst i varm lösning. Vi rekommenderar därför, att elvärmaren har slagits på, om sådan finns. Den förinställda temperaturen (med termostaten) är normalt 40ºC. Högre temperaturer ger mer ånga, vilket minskar operatören sikt. Manual Aquablast 14

15 AVSNITT 6 DEMONTERING AV PUMP FÖR SERVICE & INSPEKTION Pumpen är tillverkad av gjuten polyuretan, som således inte rostar utan är motståndskraftig mot påverkan av blästermedelslösningen. När pumpenheten har tagits loss, kan den enkelt kontrolleras på följande sätt. A Fig 1 visar själva pumpenheten. Den första detaljen, som skall kontrolleras, är omrörarmunstycket som är märkt A. Detta skall kontrolleras med avseende på igensättningar och det kan tas loss genom att man lossar slang, clips och fästskruv. Smuts som eventuellt har fastnat inuti skall torkas bort och eventuellt slitage kontrolleras. Munstycket skall bytas, om det är slitet, eftersom denna detalj använder vatten från pumputgången och ett större slitage i omrörar-munstycket resulterar i ett lägre munstyckstryck och därmed sämre resultat. Manual Aquablast 15

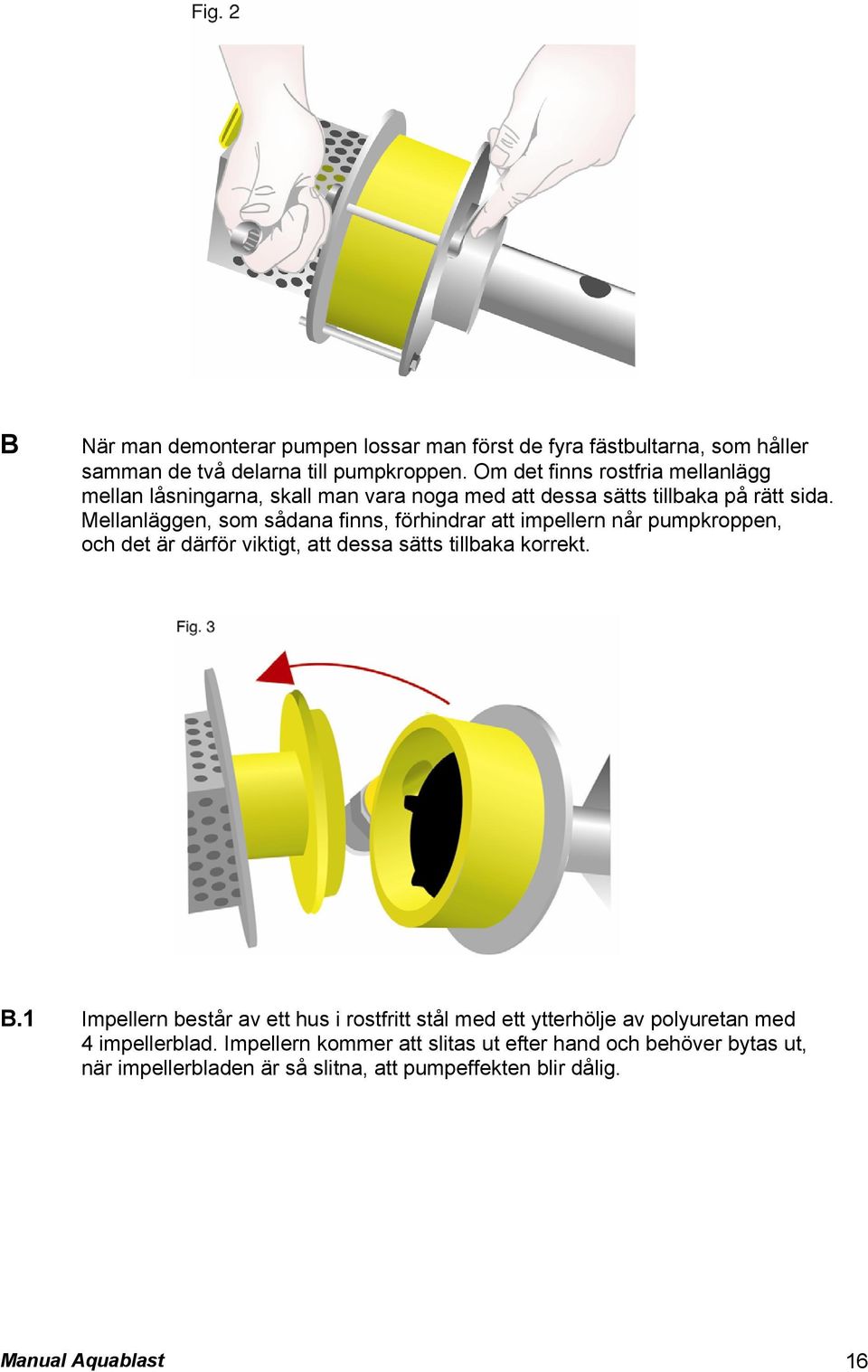

16 B När man demonterar pumpen lossar man först de fyra fästbultarna, som håller samman de två delarna till pumpkroppen. Om det finns rostfria mellanlägg mellan låsningarna, skall man vara noga med att dessa sätts tillbaka på rätt sida. Mellanläggen, som sådana finns, förhindrar att impellern når pumpkroppen, och det är därför viktigt, att dessa sätts tillbaka korrekt. B.1 Impellern består av ett hus i rostfritt stål med ett ytterhölje av polyuretan med 4 impellerblad. Impellern kommer att slitas ut efter hand och behöver bytas ut, när impellerbladen är så slitna, att pumpeffekten blir dålig. Manual Aquablast 16

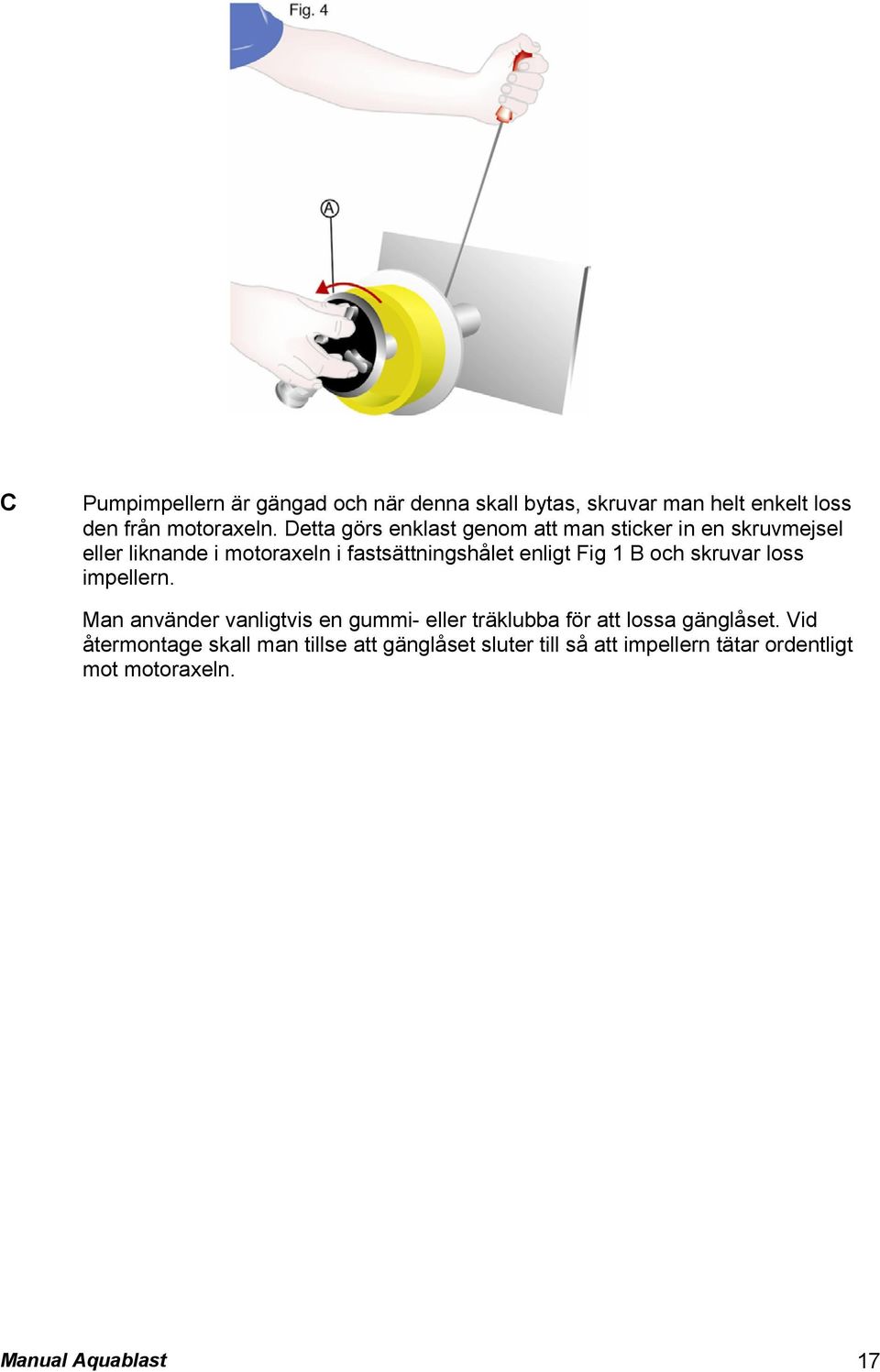

17 C Pumpimpellern är gängad och när denna skall bytas, skruvar man helt enkelt loss den från motoraxeln. Detta görs enklast genom att man sticker in en skruvmejsel eller liknande i motoraxeln i fastsättningshålet enligt Fig 1 B och skruvar loss impellern. Man använder vanligtvis en gummi- eller träklubba för att lossa gänglåset. Vid återmontage skall man tillse att gänglåset sluter till så att impellern tätar ordentligt mot motoraxeln. Manual Aquablast 17

18 AVSNITT 7 BYTE AV SIKTRUTA Efter många timmars blästring kommer glasrutan att bli repig och därmed försämras sikten in i skåpet. Hur ofta rutan behöver bytas beror på vilket blästermedel, som används, dvs glaskulor eller aluminiumoxid, antalet rikoschetter som slår mot rutan och naturligtvis också på operatören, som använder skåpet. Vid byte av glasruta lossas den inre listen från fönsterpackningen och glaset går då lätt att ta loss. Byte av glasruta är enkelt att göra. Vid beställning av utbytesruta första gången, rekommenderar vi, att man även beställer specialverktyg WDR nr 73, vilket underlättar vid bytet. Manual Aquablast 18

19 1 För att underlätta vid inpassningen av listen bör man smörja in såväl gummi som glas med en tvållösning. Var noga med att gummilistens skarvar möts upptill på skåpet som bilden visar. 2 Om man sätter dit en ny gummilist, var då noga med att den är längre än vad som behövs och att man i stället skär av de sista mm så att den passar. 3 När listen har skurits av, skall ändarna passas tätt ihop och tryckas samman. 4 Passa in det nya glaset något vinklat med början i ett av de nedre hörnen och fortsätt i lugn takt. 5 Med specialverktyget WRD73 lyfter man kanten på listen så att glaset kan glida in i läge tillsätt mer tvållösning, om det behövs. 6 Specialverktyget WRD73 gör det möjligt att öppna kanalen, där det behövs och det kan behövas passa in glaset för hand i mitten på listen i det sista hörnet. Manual Aquablast 19

20 7 Så snart huvudlist och glas har satts på plats, skall fästlisten sättas dit. Använd åter tvållösningen, där listen skall fästas. 8 För in listen genom handtaget på specialverktyg WDR73 och genom öglan i änden på verktyget som visas på bilden. 9 Börja upptill på rutan och gå åt höger (motsatt riktning mot infästning av gummilisten) och mata in täcklisten i huvudlisten. Verktyget öppnar huvudlisten och låter täcklisten matas in. 10 Verktyget glider fram i kanalen och matar hela tiden in ny täcklist genom handtag och ögla. Rör/vicka på verktyget en aning från vänster till höger för att underlätta processen 11 Efter att ha gått varvet runt tas verktyget loss och kanten skärs till med 2-3 mm överlappning så att det blir helt tätt, när den trycks på plats. 12 Piken på handtaget pressar in listöverlappningen i kanalen, så att det blir så tätt som behövs. Slutligen kontrolleras skåpet inuti, varvid kontrolleras att packningen sitter ordentligt på plats, innan torkarna/rutavspolning sätts tillbaka på plats. Manual Aquablast 20

21 AVSNITT SERVISLEDNINGSDIAGRAM 1. 1/8 port 230 V luftstyrd magnetventil 2. ½ styrluftsventil 3. ¼ 230 V torkarblad/vattenventil 4. Pistol för avsköljning/vattenpåfyllning 5. Blästerpistol 6. Värmare 3 kw 7. Pump hus 8. Pump filter 9. Omrörararm kulventil för dränering kulventil för vatten 12. Bräddavlopp 1 anslutning 13. Pumpmotor 1- eller 3-fas 14. Fotpedal 15. Filterenhet Manual Aquablast 21

22 8.2 ELDIAGRAM R1 = NÖDSTOPP R2 = LJUSRELÄ R3 = RELÄ MAGNETVENTIL R4 = TORKARRELÄ C1 = KONTAKTOR PUMP C2 = KONTAKTOR VÄRMARE WM = TORKARMOTOR Manual Aquablast 22

23 8.3 DIAGRAM - DELAR ELMOTOR STOPPRING VATTEN VATTENSPRIDARSKRUV SNABBKOPPLING POLYURETAN- T GROVFILTER HUS HUVUDMOTOR DISTANSBRICKA BODY HUVUDPUMP IMPELLER INTAG HUS PUMPBODY OMRÖRARMUNSTYCKE Manual Aquablast 23

24 8.4 RESERVDELSLISTA FÖR AQUABLAST 915, 1215, 1515 AQ001 Pistolkropp polyuretan AQ002 Luftdysa 5 mm rostfritt stål AQ003 Luftdysa 6 mm rostfritt stål AQ004 Ställskruv för luftdysa AQ005 Stoppring för munstycke AQ006 Munstycke kiselkarbid (uppge storlek 12 eller 14 mm) AQ007 Munstycke borkarbid (uppge storlek 12 eller 14 mm) AQ008 Blästerslang från pump till pistolkropp (per meter) AQ009 Tryckluftsslang (blå) till blästerpistol (per meter) AQ010 Slangklämma rostfritt stål (1 set omfattar alla 8) AQ011 T-anslutning polyuretan från pumputgång AQ012 Omrörarmunstycke AQ013 Snabbkoppling (för anslutning till T-anslutning AQ011) AQ014 Grovfilter (std 12 mm uppge storlek) AQ015 Rostfria bultar (4) för fastsättning av pump AQ016 Pumpkropp polyuretan 2 delar AQ017 Gängad impeller polyuretan AQ018 Distanser vid fastsättning av pumpkropp (3 mm) AQ019 Stoppring för vattenpump AQ020 Spridningsskruv för vatten AQ021 Hus för huvudmotor/pump AQ022 Elmotor 3-fas 2,2 kw AQ023 Fotpedal AQ024 Lampglas AQ025 Siktruta AQ026 Värmare 3 kw med integrerad termostat AQ027 Belysning 2 enheter AQ028 Motor för vindrutetorkare AQ029 Torkarm AQ030 Torkarblad AQ031 Handskar långa AQ032 Runda clips 200 mm för handskar (par) AQ033 Dörrhandtag komplett AQ034 Dörrtätning (beställs per meter) AQ035 Fönstertätning kompl med list (beställs per meter) AQ036 Avsköljningspistol AQ037 Poppett-ventil B202b AQ038 Fönsterspolning med munstycke AQ039 Gallergolv (uppge modellnummer) AQ040 Cirkulationspump för sedimenteringsfilterenhet (sluten slinga) AQ041 Filterrulle för sluten slinga AQ042 Hållare för standardfilterrulle AQ043 Magnetisk säkerhetsspärr för dörr WDR73 Specialverktyg för utbyte av siktruta Manual Aquablast 24
