1 Pollare RESERVDELSMANUAL Intergate AB Hantverkaregatan 14, STENUNGSUND Tel: Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande. Copyright Intergate AB 2016 CATALOGUE_rechange_ Sida 1 (156) Rman Urbaco-1605

2 INNEHÅLLSFÖRTECKNING 1 INLEDNING GENERATION 6 AUTOMATISKA, HALVAUTOMATISKA Fundamentsdel utan komponenter Täcklock (marklock) Täcklock (marklock) för lutande mark Gränslägen Värmare Gasfjäder för halvautomatiska pollare Låsstänger för halvautomatiska pollare Pollarhuvud, modell Acropole Pollarhuvud, modell Athéna Pollarhuvud, modell Châteauneuf rundad topp Pollarhuvud, modell Châteauneuf flat topp Pollarhuvud, modell Cylinder Pollarhuvud, modell Cylinder med LED-ring Pollarhuvud, modell Ovalie Pollarhuvud, modell Perpignan Pollarhuvud, modell Vendôme Pollarhuvud, modell Vendôme med LED-ring G6 LUFTCYLINDRAR OCH PNEUMATISKA KOMPONENTER För pollare UTAN tillbehörskonsol För pollare MED tillbehörskonsol G6 HYDRAULCYLINDRAR OCH TILLBEHÖR Cylinder och hydraulgrupp G6 EVO AUTOMATISKA OCH HALVAUTOMATISKA Fundamentsdel Täcklock (markock) Värmare Gasfjäder för halvautomatiska pollare Låsmekanism för halvautomatiska pollare Pollarhuvuden Ø200 mm Pollarhuvuden Ø250 mm Hydraulcylindrar och tillbehörskonsoler Hydraulcylinder och inbyggd hydraulikgrupp Pneumatikcylindrar och konsoler för tillbehör G6 ELEKTROMEKANISKA G6 elektromekanisk (visar modell Cylinder) Reflexband klass II Växelmotor och styrning Fundamentsdel Lock för pollarhuvud med LED-ring LED-ring Täcklock Diverse Gränslägen Pollarhuvuden Skruvsatser LUXOR AUTOMATISKA (PNEUMATISKA) Glidring CATALOGUE_rechange_ Sida 2 (156) Rman Urbaco-1605

3 7.1.1 Topplock för pollare med LED-ring LED-ringar Täcklock (säljs med glidring) Diverse Basplatta Magnetventiler för pneumatiska pollare Gränslägen för automatiska pollare Styrskenor (säljs i set om 4) Pollarhuvuden (med magnetavkänning) Pneumatikcylindrar Skruvsatser AUTOMATISKA (PNEUMATISKA HYDRAULISKA), HALVAUTOMATISKA TYP TRADITION Modellöversikt automatiska (BEA) Modellöversikt halvautomatiska (BEM) Täcklock (Marklock) Täcklock (marklock) för lutande mark Gränslägen Värmare Gasfjäder för halvautomatiska pollare Pollarhuvud, modell ACROPOLE Pollarhuvud, modell Acropole med LED-ring Pollarhuvud, modell Cabestan Pollarhuvud, modell Cylinder Pollarhuvud, modell Cylinder med LED-ring Pollarhuvud, modell Cylinder med rundad topp Pollarhuvud, modell Cylinder HD Pollarhuvud, modell Cylinder (HD) med LED-ring Pollarhuvud, modell Grand Lyon Pollarhuvud, modell Vendôme Pollarhuvud, modell Vendôme med LED-ring Pollarhuvud, modell Vendôme (HD) Pollarhuvud, modell Vendôme (HD) med LED-ring Nycklar för halvautomatiska pollare Luftcylindrar, övriga pneumatikkomponenter Hydraulcylindrar SÄKERHETSPOLLARE ONE Fundamentsdel Ytterhölje för pollare utan LED-ring Ytterhölje för pollare med LED-ring Skena för gränslägen Pollarhuvuden Hydraulcylinder STYRSKÅP Styrskåp i stål Styrskåp i aluminium Teknikcentraler Pelare City Pelare City Pelare City Pelare City Pelare City STYRSYSTEM Industri-PC Styrsystem Schneider Electric ZEILO CATALOGUE_rechange_ Sida 3 (156) Rman Urbaco-1605

4 11.3 Styrsystem Siemens AT Styrsystem Siemens LOGO! Styrsystem U Styrsystem U ÖVRIG ELEKTRONIK Diverse KOMPRESSORER OCH HYDRAULPUMPAR Extern hydraulik 0,55 / 1,1 / 2,2 kw Fördelningsblock för luftdistribution (pneumatik) Luftkompressor LUXOR Kompressor för intensiv användning Pneumatikkompressor 15 l och 50 l Kompressormotor, gemensamma komponenter Luftreserv 5 liter CATALOGUE_rechange_ Sida 4 (156) Rman Urbaco-1605

5 2.1 Fundamentsdel utan komponenter Inledning 1 INLEDNING Denna reservdelsmanual innehåller delar som är standardprodukter och tillverkas av Urbaco. Reservdelsbeställningar ska alltid innehålla referens till ursprungsordern (ordernumret) eller annan identifikation, t.ex. foto, och gärna den referenskod som finns i detta dokument. Kapitelnamnet är angivet i sidhuvudet. Säkerställ att rätt kapitel används. Reservdelsorder kan med fördel mejlas till info@intergate.se. Terminologi BEA Automatiska pollare BEM Halvautomatiska (manuellt nedsänkbara) pollare Generation 6 eller G6 är samlingsnamn för pollare som tillhör den sjätte generationens pollardesign från Urbaco. HD Heavy Duty, säkerhetspollare eller HD-pollare. Monobloc är den helgjutna fundamentsdelen till automatiska och halvautomatiska pollare. CATALOGUE_rechange_ Sida 5 (156) Rman Urbaco-1605

6 2.1 Fundamentsdel utan komponenter Generation 6 automatiska, halvautomatiska 2 GENERATION 6 AUTOMATISKA, HALVAUTOMATISKA 2.1 Fundamentsdel utan komponenter Benämning Pos. Referenskod Enhet För pollare Ø120 mm För automatiska pollare med höjd 500 eller 550 mm 1 RCAID50A P För halvautomatiska pollare, höjd 500 eller 550 mm 1 RCAID50M P För automatiska pollare med höjd 750 eller 800 mm 1 RCAID75A P För halvautomatiska pollare, höjd 750 eller 800 mm 1 RCAID75M P För pollare Ø200 mm För pollare med höjd 500 mm 2 RCAIE50ANM P För pollare med höjd 750 mm 2 RCAIE75ANM P CATALOGUE_rechange_ Sida 6 (156) Rman Urbaco-1605

7 2.1 Fundamentsdel utan komponenter Generation 6 automatiska, halvautomatiska För pollare med höjd 750 mm, specifik för hydraulisk installation 2 RCAIE75AMHE P För pollare Ø250 mm För automatiska pollare med höjd 500 mm 3 RCAIF50A P För halvautomatiska pollare, höjd 500 mm 3 RCAIF50M P För pollare med höjd 750 mm 3 RCAIF75AM P För pollare med höjd 750 mm, specifik för hydraulisk installation 3 RCAIF75AMHE P Gemensamma delar Tätningsplatta för fundamentsdel monobloc för pollare G6 (kompatibel med alla pollare) Ej i bild RPS057 P CATALOGUE_rechange_ Sida 7 (156) Rman Urbaco-1605

8 2.2 Täcklock (marklock) Generation 6 automatiska, halvautomatiska 2.2 Täcklock (marklock) Benämning Pos. Referenskod Enhet För automatiska pollare Ø120 mm slät typ 1 RCOVDPA P Ø200 mm slät typ 1 RCOVEPA P Ø250 mm slät typ 1 RCOVFPA P Ø120 mm typ med avrinning 6 RCOVDAA P Ø120 mm typ Ovalie 8 RCOVDPA2 P För halvautomatiska pollare med tätningslock Ø120 mm slät typ 4 RCOVDPM P Ø200 mm slät typ 4 RCOVEPM P Ø250 mm slät typ 4 RCOVFPM P Ø120 mm typ med avrinning 7 RCOVDAM P Ø120 mm typ Ovalie 9 RCOVDPM2 P Tätningslock i mässing med nitar 5 RCAP P CATALOGUE_rechange_ Sida 8 (156) Rman Urbaco-1605

9 2.2 Täcklock (marklock) Generation 6 automatiska, halvautomatiska Tätningslock aluminium 2 skåror Ej i bild RPLSER P Tätningslock aluminium en skåra (fast nyckel) Ej i bild RPLSERPR P Gemensamma delar Glidring för pollare Ø120 mm 2 RBFRDM P Glidring för pollare Ø120 mm typ Ovalie 10 RBFRDM2 P Glidring för pollare Ø200 mm 2 RBFREM P Glidring för pollare Ø250 mm 2 RBFRF P Set med 4 skruvar för lock med avrinning 11 RVIS04 P Set med 4 skruvar för slätt lock 3 RVIS06 P Set med 4 vandalsäkrade skruvar för slätt lock Ej i bild RVISAVG6 P Set med vandalsäkrade skruvbit för slätt lock, Generation 6 Ej i bild RVISACLEG6 P CATALOGUE_rechange_ Sida 9 (156) Rman Urbaco-1605

10 2.3 Täcklock (marklock) för lutande mark Generation 6 automatiska, halvautomatiska 2.3 Täcklock (marklock) för lutande mark Benämning Pos. Referenskod Enhet Täcklock för lutande mark, pollare Ø250 mm 1 RCOVFRPA P Set med 4 plastlock 2 RBCH4 P Set med 4 skruvar 3 RVIS022 P Avslutningsram 4 RGA001 P CATALOGUE_rechange_ Sida 10 (156) Rman Urbaco-1605

11 2.4 Gränslägen Generation 6 automatiska, halvautomatiska 2.4 Gränslägen Benämning Pos. Referenskod Enhet Gränsläge, induktivt Gränsläge LMF med fäste och skruvar 4 RFDCMF P Gränsläge LMF 6 RFDCMFS P Gränsläge LMO med fäste och skruvar 4 RFDCMO P Gränsläge LMO 6 RFDCMOS P Detekteringsplåt med skruv för induktivt gränsläge 3 RPFDC P Gränsläge, magnetiskt Magnetiskt gränsläge med skruvar, utan fästplåt RFDCKIT P Magnetiskt gränsläge med skruvar och fästplåt 1 RFDC P Fäste med infästningsdetaljer för magnetiskt gränsläge 2 RAIMPFDC P CATALOGUE_rechange_ Sida 11 (156) Rman Urbaco-1605

12 2.4 Gränslägen Generation 6 automatiska, halvautomatiska Kit för forcerad sänkning med nyckel BEM för automatiska pollare Ø200 mm Med lock BEM och monteringsdetaljer - Avtryck ska anges vid beställning 5 RBODFBEAE P Kit för forcerad sänkning med nyckel BEM för automatiska pollare Ø250 mm - Med lock BEM och monteringsdetaljer - Avtryck ska anges vid beställning 5 RBODFBEAF P Minikontaktor Télémécanique XCMD för tvingad sänkning Ej i bild RCONT057 P Varningssummer för pollare 6 RBUZZERG6 P Varningssummer (varnar när pollaren rör sig) inkluderar summer, fäste och skruvar 7 RKITBUZZERG6 P CATALOGUE_rechange_ Sida 12 (156) Rman Urbaco-1605

13 2.5 Värmare Generation 6 automatiska, halvautomatiska 2.5 Värmare 1 2 Benämning Pos. Referenskod Enhet Värmare 50 W 24 V för pollare Ø120 mm och Ø200 mm 1 RCHF50 P Värmare 75 W 24 V för pollare Ø250 mm 2 RCHF75 P Värmekabel säljs i löpmeter Ej i bild RCBLC ML Anslutningskit 230 V för en värmekabel 3 RKCBLC P Anslutningskit 230 V för tre värmekablar 4 RKCBLC3 P CATALOGUE_rechange_ Sida 13 (156) Rman Urbaco-1605

14 2.6 Gasfjäder för halvautomatiska pollare Generation 6 automatiska, halvautomatiska 2.6 Gasfjäder för halvautomatiska pollare 2 1 Benämning Pos. Referenskod Enhet För pollare Ø120 mm höjd 500 mm - Slaglängd 500 mm - Kraft 330N 1 RVAGD50 P För pollare Ø120 mm höjd 750 mm - Slaglängd 820 mm - Kraft 330N 1 RVAGD75 P För pollare Ø200 mm höjd 500 mm - Slaglängd 500 mm - Kraft 450N 1 RVAGE50 P För pollare Ø200 mm höjd 750 mm - Slaglängd 820 mm - Kraft 330N 1 RVAGE75 P För pollare Ø250 mm höjd 500 mm - Slaglängd 500 mm - Kraft 570N 1 RVAGF50 P För pollare Ø250 mm höjd 750 mm - Slaglängd 820 mm - Kraft 330N 1 RVAGF75 P Centrumstyrning för pollare Ø120 mm 2 RCENTRD P Centrumstyrning för pollare Ø120 mm Specifik för modell Ovalie 2 RCENTRO P Centrumstyrning för pollare Ø200 och Ø250 mm 2 RCENTRF P CATALOGUE_rechange_ Sida 14 (156) Rman Urbaco-1605

15 2.7 Låsstänger för halvautomatiska pollare Generation 6 automatiska, halvautomatiska 2.7 Låsstänger för halvautomatiska pollare Benämning Pos. Referenskod Enhet Avtryck triangel 11 mm (E11) För pollare med höjd 500 mm 1 RTIVR50ME11 P För pollare med höjd 550 mm 1 RTIVR55ME11 P För pollare med höjd 750 mm 1 RTIVR75ME11 P För pollare med höjd 800 mm 1 RTIVR80ME11 P Servicenyckel avtryck triangel 11 mm (E11) 3 BOCLESL11 P Avtryck triangel 14 mm (E14) För pollare med höjd 500 mm 1 RTIVR50ME14 P För pollare med höjd 550 mm 1 RTIVR55ME14 P För pollare med höjd 750 mm 1 RTIVR75ME14 P För pollare med höjd 800 mm 1 RTIVR80ME14 P Servicenyckel avtryck triangel 14 mm (E14) 3 BOCLESL14 P CATALOGUE_rechange_ Sida 15 (156) Rman Urbaco-1605

16 2.7 Låsstänger för halvautomatiska pollare Generation 6 automatiska, halvautomatiska Avtryck halvmåne (Demi Lune)(EDL) För pollare med höjd 500 mm 1 RTIVR50MEDL P För pollare med höjd 550 mm 1 RTIVR55MEDL P För pollare med höjd 750 mm 1 RTIVR75MEDL P För pollare med höjd 800 mm 1 RTIVR80MEDL P Servicenyckel avtryck halvmåne (Demi Lune) (EDL eller trekvartscirkel) 3 BOCLESLDL P Avtryck femhörning (Pentagone) (EPE) För pollare med höjd 500 mm 1 RTIVR50MEPE P För pollare med höjd 550 mm 1 RTIVR55MEPE P För pollare med höjd 750 mm 1 RTIVR75MEPE P För pollare med höjd 800 mm 1 RTIVR80MEPE P Servicenyckel avtryck Femhörning (Pentagone) (EPE) 3 BOCLESLEPE P Avtryck typ A (ESA) För pollare med höjd 500 mm 1 RTIVR50MESA P För pollare med höjd 550 mm 1 RTIVR55MESA P För pollare med höjd 750 mm 1 RTIVR75MESA P För pollare med höjd 800 mm 1 RTIVR80MESA P Servicenyckel avtryck typ A (ESA) 3 BOCLESLESA P Gemensamma delar Låsanordning med skruvar (fixering av låsstång) 2 RBIEL1B P Förstärkt låskolv med skruvar 4 RPENR P CATALOGUE_rechange_ Sida 16 (156) Rman Urbaco-1605

17 2.8 Pollarhuvud, modell Acropole Generation 6 automatiska, halvautomatiska 2.8 Pollarhuvud, modell Acropole Benämning Pos. Referenskod Enhet För automatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 500 mm 1-3 RTACED50A P Ø120 mm höjd 750 mm - 3 RTACED75A P Ø200 mm höjd 500 mm - 3 RTACEE50A P Ø200 mm höjd 750 mm - 3 RTACEE75A P Ø250 mm höjd 500 mm - 3 RTACEF50A P Ø250 mm höjd 750 mm - 3 RTACEF75A P Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDC P För halvautomatiska pollare med vitt reflexband- RAL ska anges vid beställning P Ø120 mm höjd 500 mm 1-4 RTACED50M P CATALOGUE_rechange_ Sida 17 (156) Rman Urbaco-1605

18 2.8 Pollarhuvud, modell Acropole Generation 6 automatiska, halvautomatiska Ø120 mm höjd 750 mm - 4 RTACED75M P Ø200 mm höjd 500 mm - 4 RTACEE50M P Ø200 mm höjd 750 mm - 4 RTACEE75M P Ø250 mm höjd 500 mm - 4 RTACEF50M P Ø250 mm höjd 750 mm - 4 RTACEF75M P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 18 (156) Rman Urbaco-1605

19 2.9 Pollarhuvud, modell Athéna Generation 6 automatiska, halvautomatiska 2.9 Pollarhuvud, modell Athéna Benämning Pos Referenskod Enhet För automatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 500 mm 1-3 RTATND50A P Ø120 mm höjd 750 mm 1-3 RTATND75A P Ø200 mm höjd 500 mm 1-3 RTATNE50A P Ø200 mm höjd 750 mm 1-3 RTATNE75A P Ø250 mm höjd 500 mm 1-3 RTATNF50A P Ø250 mm höjd 750 mm 1-3 RTATNF75A P Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDC P Ø120 mm höjd 500 mm 1-4 RTATND50M P Ø120 mm höjd 750 mm 1-4 RTATND75M P Ø200 mm höjd 500 mm 1-4 RTATNE50M P Ø200 mm höjd 750 mm 1-4 RTATNE75M P Ø250 mm höjd 500 mm 1-4 RTATNF50M P Ø250 mm höjd 750 mm 1-4 RTATNF75M P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 19 (156) Rman Urbaco-1605

20 2.10 Pollarhuvud, modell Châteauneuf rundad topp Generation 6 automatiska, halvautomatiska 2.10 Pollarhuvud, modell Châteauneuf rundad topp Benämning Pos. Referenskod Enhet För automatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 550 mm 1-3 RTCHTD55A P Ø120 mm höjd 800 mm 1-3 RTCHTD80A P Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDC P För halvautomatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 550 mm 1-4 RTCHTD55M P Ø120 mm höjd 800 mm 1-4 RTCHTD80M P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 20 (156) Rman Urbaco-1605

21 2.11 Pollarhuvud, modell Châteauneuf flat topp Generation 6 automatiska, halvautomatiska 2.11 Pollarhuvud, modell Châteauneuf flat topp Benämning Pos Referenskod Enhet För automatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 500 mm 1-3 RTCHPD50A P Ø120 mm höjd 750 mm 1-3 RTCHPD75A P Ø200 mm höjd 500 mm 1-3 RTCHPE50A P Ø200 mm höjd 750 mm 1-3 RTCHPE75A P Ø250 mm höjd 500 mm 1-3 RTCHPF50A P Ø250 mm höjd 750 mm 1-3 RTCHPF75A P Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDC P För halvautomatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 500 mm 1-4 RTCHPD50M P CATALOGUE_rechange_ Sida 21 (156) Rman Urbaco-1605

22 2.11 Pollarhuvud, modell Châteauneuf flat topp Generation 6 automatiska, halvautomatiska Ø120 mm höjd 750 mm 1-4 RTCHPD75M P Ø200 mm höjd 500 mm 1-4 RTCHPE50M P Ø200 mm höjd 750 mm 1-4 RTCHPE75M P Ø250 mm höjd 500 mm 1-4 RTCHPF50M P Ø250 mm höjd 750 mm 1-4 RTCHPF75M P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 22 (156) Rman Urbaco-1605

23 2.12 Pollarhuvud, modell Cylinder Generation 6 automatiska, halvautomatiska 2.12 Pollarhuvud, modell Cylinder Benämning Pos Referenskod Enhet För automatiska pollare med vitt reflexband- RAL ska anges vid beställning P Ø120 mm höjd 500 mm 1-3 RTCLPD50A P Ø120 mm höjd 750 mm 1-3 RTCLPD75A P Ø200 mm höjd 500 mm 1-3 RTCLPE50A P Ø200 mm höjd 750 mm 1-3 RTCLPE75A P Ø250 mm höjd 500 mm 1-3 RTCLPF50A P Ø250 mm höjd 750 mm 1-3 RTCLPF75A P Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDC P För halvautomatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 500 mm 1-4 RTCLPD50M P CATALOGUE_rechange_ Sida 23 (156) Rman Urbaco-1605

24 2.12 Pollarhuvud, modell Cylinder Generation 6 automatiska, halvautomatiska Ø120 mm höjd 750 mm 1-4 RTCLPD75M P Ø200 mm höjd 500 mm 1-4 RTCLPE50M P Ø200 mm höjd 750 mm 1-4 RTCLPE75M P Ø250 mm höjd 500 mm 1-4 RTCLPF50M P Ø250 mm höjd 750 mm 1-4 RTCLPF75M P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 24 (156) Rman Urbaco-1605

25 2.13 Pollarhuvud, modell Cylinder med LED-ring Generation 6 automatiska, halvautomatiska 2.13 Pollarhuvud, modell Cylinder med LED-ring Benämning Pos Referenskod Enhet För automatiska pollare med VITT reflexband och röd LED-ring - RAL ska anges vid beställning Ø200 mm höjd 500 mm 1-3 RTCLPE50ACLG P Ø200 mm höjd 750 mm 1-3 RTCLPE75ACLG P Ø250 mm höjd 500 mm 1-3 RTCLPF50ACLG P Ø250 mm höjd 750 mm 1-3 RTCLPF75ACLG P Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDC P För halvautomatiska pollare med VITT reflexband och röd LED-ring- RAL ska anges vid beställning Ø200 mm höjd 500 mm 1-4 RTCLPE50MCLG P Ø200 mm höjd 750 mm 1-4 RTCLPE75MCLG P Ø250 mm höjd 500 mm 1-4 RTCLPF50MCLG P Ø250 mm höjd 750 mm 1-4 RTCLPF75MCLG P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P CATALOGUE_rechange_ Sida 25 (156) Rman Urbaco-1605

26 2.13 Pollarhuvud, modell Cylinder med LED-ring Generation 6 automatiska, halvautomatiska GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P Topp för pollarhuvud Cylinder Ø200 mm med VITT reflexband klass II - RAL ska anges vid beställning 5-6 RCG6ECL P Topp för pollarhuvud Cylinder Ø250 mm med VITT reflexband klass II - RAL ska anges vid beställning 5-6 RCG6FCL P Skruvkit för lock till pollarhuvud 6-8 RKITVIS040 P Röd LED-ring transparent, för pollare Ø200 mm 7 RCLRG6E P Röd LED-ring transparent, för pollare Ø250 mm 7 RCLR P Röd LED-ring spridande, för pollare Ø250 mm 7 RCLRBD P Vit LED-ring, transparent, för pollare Ø250 mm 7 RCLN P CATALOGUE_rechange_ Sida 26 (156) Rman Urbaco-1605

27 2.14 Pollarhuvud, modell Ovalie Generation 6 automatiska, halvautomatiska 2.14 Pollarhuvud, modell Ovalie Benämning Pos Referenskod Enhet För automatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 500 mm 1 3 RAIMPFDC P Fäste med infästningsdetaljer för magnetiskt gränsläge RAIMPFDC P För halvautomatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø120 mm höjd 500 mm - 4 RTOVLD50M P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 27 (156) Rman Urbaco-1605

28 2.15 Pollarhuvud, modell Perpignan Generation 6 automatiska, halvautomatiska 2.15 Pollarhuvud, modell Perpignan Benämning Pos Referenskod Enhet Benämning För halvautomatiska pollare med vitt reflexband- RAL ska anges vid beställning Ø200 mm höjd 500 mm - 4 RTPERE50M P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 28 (156) Rman Urbaco-1605

29 2.16 Pollarhuvud, modell Vendôme Generation 6 automatiska, halvautomatiska 2.16 Pollarhuvud, modell Vendôme Benämning Pos. Referenskod Enhet För automatiska pollare med GULT reflexband Ø120 mm höjd 500 mm 1-3 RTVDMD50CIA P Ø120 mm höjd 750 mm 1-3 RTVDMD75CIA P Ø200 mm höjd 500 mm 1-3 RTVDME50CIA P Ø200 mm höjd 750 mm 1-3 RTVDME75CIA P Ø250 mm höjd 500 mm 1-3 RTVDMF50CIA P Ø250 mm höjd 750 mm 1-3 RTVDMF75CIA P Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDC P För halvautomatiska pollare med GULT reflexband P Ø120 mm höjd 500 mm 1-4 RTVDMD50CIM P Ø120 mm höjd 750 mm 1-4 RTVDMD75CIM P Ø200 mm höjd 500 mm 1-4 RTVDME50CIM P Ø200 mm höjd 750 mm 1-4 RTVDME75CIM P CATALOGUE_rechange_ Sida 29 (156) Rman Urbaco-1605

30 2.16 Pollarhuvud, modell Vendôme Generation 6 automatiska, halvautomatiska Ø250 mm höjd 500 mm 1-4 RTVDMF50CIM P Ø250 mm höjd 750 mm 1-4 RTVDMF75CIM P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 30 (156) Rman Urbaco-1605

31 2.17 Pollarhuvud, modell Vendôme med LED-ring Generation 6 automatiska, halvautomatiska 2.17 Pollarhuvud, modell Vendôme med LED-ring Benämning Pos. Referenskod Enhet För automatiska pollare med GULT reflexband och röd LED-ring Ø200 mm höjd 500 mm 1-3 RTVDME50ACLG P Ø200 mm höjd 750 mm 1-3 RTVDME75ACLG P Ø250 mm höjd 500 mm 1-3 RTVDMF50ACLG P Ø250 mm höjd 750 mm 1-3 RTVDMF75ACLG P Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDC P För halvautomatiska pollare med GULT reflexband och rödled-ring Ø200 mm höjd 500 mm 1-4 RTVDME50MCLG P Ø200 mm höjd 750 mm 1-4 RTVDME75MCLG P Ø250 mm höjd 500 mm 1-4 RTVDMF50MCLG P Ø250 mm höjd 750 mm 1-4 RTVDMF75MCLG P Förstärkt låskolv med skruvar 4 RPENR P Gemensamma delar VITT reflexband klass II, bredd 30 mm 2 RBOBRB P CATALOGUE_rechange_ Sida 31 (156) Rman Urbaco-1605

32 2.17 Pollarhuvud, modell Vendôme med LED-ring Generation 6 automatiska, halvautomatiska GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P Topp för pollarhuvud Ø200 mm 5-6 RCG6ECLI P Topp för pollarhuvud Ø250 mm 5-6 RCG6FCLI P Skruvkit för lock till pollarhuvud 6-8 RKITVIS040 P Röd LED-ring transparent, för pollare Ø200 mm 7 RCLRG6E P Röd LED-ring transparent, för pollare Ø250 mm 7 RCLR P Röd LED-ring diffuserande, för pollare Ø250 mm 7 RCLRBD P Vit LED-ring, transparent, för pollare Ø250 mm 7 RCLN P CATALOGUE_rechange_ Sida 32 (156) Rman Urbaco-1605

33 3.1 För pollare UTAN tillbehörskonsol G6 Luftcylindrar och pneumatiska komponenter 3 G6 LUFTCYLINDRAR OCH PNEUMATISKA KOMPONENTER 3.1 För pollare UTAN tillbehörskonsol Information om pos. 2 Ø120 mm Ø200 mm Ø250 mm mm mm mm mm mm mm CATALOGUE_rechange_ Sida 33 (156) Rman Urbaco-1605

34 3.1 För pollare UTAN tillbehörskonsol G6 Luftcylindrar och pneumatiska komponenter Bild Beskriving Pos. Ref.kod. Enhet Bild Beskriving Ref.kod. Enhet Set 10 L- koppling M¼/T10 9 RRPC1/4A P Set 10 L- koppling T10/T10 RRPC P Set 10 L- koppling med lock M¼/T10 RRPCC1/4A P Set 10 Koppling höger T10/T10 RRPD P Set 10 koppling höger M¼/T10 10 RRPDC1/4A P Set 15 kopplingar: -5 höger T10/T10 RRCAIR P Set 10 koppling höger m lock M¼/T10 Set 10 T- koppling T10/T10/T10 11 RRPDC1/4A P 12 RRPT P - 5 T- koppling T10/T10/T10-5 kopplingar med lock T10/T10 Benämning Pos. Referenskod Enhet Pneumatisk cylinder För pollare Ø120/200/250 mm höjd 500/550 mm 1 RVEP50M P För pollare Ø120/200/250 mm höjd 750 mm 1 RVEP75M P Gemensamma delar Set 20 stift / positioneringsstift för äldre generationens pneumatiska cylindrar 4 RVEPGOUP P Centrumstyrning för pollare Ø120 mm 3 RCENTRD P Centrumstyrning för pollare Ø120 mm specifik för model Ovalie 3 RCENTRO P Centrumstyrning för pollare Ø200 och Ø250 mm 3 RCENTRF P CATALOGUE_rechange_ Sida 34 (156) Rman Urbaco-1605

35 3.1 För pollare UTAN tillbehörskonsol G6 Luftcylindrar och pneumatiska komponenter Dämpare 10 mm 2 RPLOT014 P Dämpare 22 mm 2 RPLOT019 P Luftslang PA12 - ring med 25 lpm Ej i bild RFLEXPNEU P Backventil med snabbkoppling T10 Ej i bild RCLPAR P VIKTIGT: Referenskoderna nedan är inte kompatibla med pollare med tillbehörskonsol. Se följande sidor för referenskoder Benämning Pos. Referenskod Enhet Styrning för luftflöde 5 REDB2 P Magnetventil för positiv säkerhet 8 W med rördel med huv 6 REVB3 P Magnetventil för negativ säkerhet 8 W med rördel med huv 7 REVB3CON P Magnetventil för negativ säkerhet med rördel med huv och system för manuell sänkning 8 REVB4 P Justerbar ljuddämpare Ej i bild RSILR4 P CATALOGUE_rechange_ Sida 35 (156) Rman Urbaco-1605

36 3.2 För pollare MED tillbehörskonsol G6 Luftcylindrar och pneumatiska komponenter 3.2 För pollare MED tillbehörskonsol CATALOGUE_rechange_ Sida 36 (156) Rman Urbaco-1605

37 3.2 För pollare MED tillbehörskonsol G6 Luftcylindrar och pneumatiska komponenter Bild Beskrivning Pos. Ref.kod. Enh. Kit med 10 L- koppl. M 3 / 8 /T10 - RRPC3/8A P Kit med 10 T- koppl. T10/T10/T10 - RRPT P Luftregulator med integrerad koppling 4 REDB3 P Avluftare 5 REDB4 P Ljuddämpare, justerbar 10 RSILR3 P Kit 10 högerkoppl M 3 / 8 /T RRPD3/8A P Benämning Pos. Referenskod Enhet Pneumatisk cylinder För pollare med höjd 500 mm 1 RVEP50M P För pollare med höjd 750 mm 1 RVEP75M P Konsoler för tillbehör För pollare med höjd 500 mm, gränsläge uppe och nere, magnetventil för positiv säkerhet 2 RSUPACCP50M P För pollare med höjd 750 mm, gränsläge uppe och nere, magnetventil för positiv säkerhet 2 RSUPACCP75M P Gemensamma delar Magnetiskt gränsläge med skruvar 3 RFDCKIT P Set 20 stift / positioneringsstift för äldre generationens pneumatiska cylindrar 15 RVEPGOUP P Centrumstyrning för pollare Ø120 mm 14 RCENTRD P CATALOGUE_rechange_ Sida 37 (156) Rman Urbaco-1605

38 3.2 För pollare MED tillbehörskonsol G6 Luftcylindrar och pneumatiska komponenter Centrumstyrning för pollare Ø120 mm - specifik för modell Ovalie 14 RCENTRO P Centrumstyrning för pollare Ø200 och Ø250 mm 14 RCENTRF P Dämpare 10 mm 13 RPLOT014 P Dämpare 22 mm 13 RPLOT019 P Luftslang PA12 - Ring med 25 ml Ej i bild RFLEXPNEU P Backventil med snabbkoppling T10 Ej i bild RCLPAR P Luftregulator med integrerad koppling 4 REDB3 P Avluftningsventil, snabb 5 REDB4 P Magnetventil 15 W 6 REVB5S P Magnetventil positiv säkerhet 15 W med flödesregulator, snabbkoppling ventil och nipplar Magnetventil negativ säkerhet 15 W med flödesregulator, snabbkoppling ventil och nipplar 7 REVB5 P 8 REVB6 P Magnetventil negativ säkerhet 15 W med flödesregulator, snabbkoppling ventil och system för manuel sänkning 9 REVB7 P Justerbar ljuddämpare 10 RSILR3 P Varningssummer 11 RBUZZERG6 P Värmare Värmare 50 W 24 VAC för pollare Ø200 mm 12 RCHF50 P Värmare 75 W 24 VAC för pollare Ø250 mm 12 RCHF75 P CATALOGUE_rechange_ Sida 38 (156) Rman Urbaco-1605

39 3.2 För pollare MED tillbehörskonsol G6 Hydraulcylindrar och tillbehör 4 G6 HYDRAULCYLINDRAR OCH TILLBEHÖR Säljs färdig att använda med slang och snabbkoppling, oljefylld och avluftad. Benämning Pos. Referenskod Enhet Hydraulcylinder färdig att använda För pollare Ø200 mm höjd 500 mm 1 RVEHE50M P För pollare Ø200 mm höjd 750 mm 1 RVEHE75M P För pollare Ø250 mm höjd 500 mm 1 RVEHF50M p För pollare Ø250 mm höjd 750 mm 1 RVEHF75M P Konsoler för tillbehör För pollare med höjd 500 mm 2 RSUPACCH50 P För pollare med höjd 750 mm 2 RSUPACCH75M P Montagedetaljer Dämpare 10 mm 3 RPLOT014 P Dämpare 22 mm 3 RPLOT019 P Centrumstyrning för pollare Ø200 och Ø250 mm 4 RCENTRF P CATALOGUE_rechange_ Sida 39 (156) Rman Urbaco-1605

40 3.2 För pollare MED tillbehörskonsol G6 Hydraulcylindrar och tillbehör Magnetiskt gränsläge med skruvar 5 RFDCKIT P Varningssummer 6 RBUZZERG6 P Värmare 50 W 24 VAC för pollare Ø200 mm 7 RCHF50 P Värmare 75 W 24 VAC för pollare Ø250 mm 7 RCHF75 P CATALOGUE_rechange_ Sida 40 (156) Rman Urbaco-1605

41 4.1 Cylinder och hydraulgrupp G6 Hydraulcylindrar och tillbehör 4.1 Cylinder och hydraulgrupp Benämning Pos. Referenskod Enhet Hydraulcylinder och hydraulikgrupp med konsol, färdig att använda - Positiv säkerhet Hydraulcylinder och hydraulikgrupp med konsol, färdig att använda - Negativ säkerhet 1 RKITHE75SP P 1 RKITHE75SN P Hydraulcylinder 2 RG6EVO-VHE01 P Hydraulslang 3 RG6EVO-FLH01 P Hydraulikgrupp - Positiv säkerhet 4 RGRPHE75SP P Hydraulikgrupp - Negativ säkerhet 4 RGRPHE75SN P Magnetventil positiv säkerhet 5 RG6EVO-ELE01 P Magnetventil negativ säkerhet 5 RG6EVO-ELE02 P Tillbehörskonsol med magnetiskt övre och nedre gränsläge 6-8 RSUPACCHE75 P CATALOGUE_rechange_ Sida 41 (156) Rman Urbaco-1605

42 4.1 Cylinder och hydraulgrupp G6 Hydraulcylindrar och tillbehör Magnetiskt gränsläge 7 RFDCKIT P Varningssummer 9 RBUZZERG6 P Värmare 75 W 24 VAC 10 RCHF75 P Behållare för 5 liter olja Ej i bild RG6EVO-LUB01 P Kondensator för inbyggd hydraulikgrupp Ej i bild RCONING6 P CATALOGUE_rechange_ Sida 42 (156) Rman Urbaco-1605

43 5.1 Fundamentsdel G6 EVO Automatiska och halvautomatiska 5 G6 EVO AUTOMATISKA OCH HALVAUTOMATISKA 5.1 Fundamentsdel Benämning Pos. Referenskod Enhet För pollare Ø200 mm För pollare med höjd 750 mm 1 RCAIE75ANM P För pollare med höjd 750 mm specifikt för hydraulisk installation 1 RCAIE75AMHE P För pollare Ø250 mm För automatiska pollare med höjd 500 och 550 mm 2 RCAIF50A P För pollare med höjd 750 mm 2 RCAIF75AM P För pollare med höjd 750 mm specifikt för hydraulisk installation 2 RCAIF75AMHE P Gemensamma delar Anslutningsplåt för monobloc till pollare G6 (kompatibel med alla pollare) Ej i bild RPS057 P CATALOGUE_rechange_ Sida 43 (156) Rman Urbaco-1605

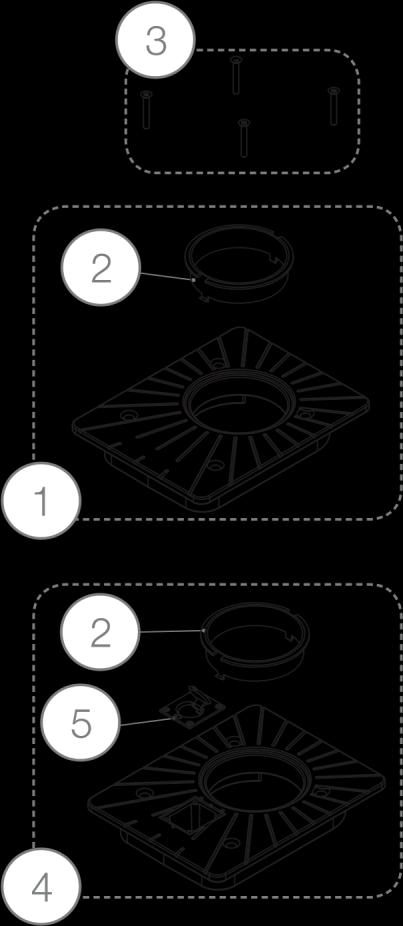

44 5.2 Täcklock (markock) G6 EVO Automatiska och halvautomatiska 5.2 Täcklock (markock) Benämning Pos. Referenskod Enhet För automatiska pollare Ø200 mm slät typ 1 RCOVEPA P Ø250 mm slät typ 1 RCOVFPA P För halvautomatiska pollare med tätningslock Ø250 mm slät typ 4 RCOVFPM P Tätningslock i mässing med nitar 5 RCAP P Gemensamma delar Glidring för pollare Ø200 mm 2 RBFREM P Glidring för pollare Ø250 mm 2 RBFRF P Set med 4 skruvar för slätt lock 3 RVIS06 P Set med 4 vandalsäkrade skruvar för slätt lock Ej i bild RVISAVG6 P Set med vandalsäkrade skruvbits för slätt lock, Generation 6 Ej i bild RVISACLEG6 P CATALOGUE_rechange_ Sida 44 (156) Rman Urbaco-1605

45 5.3 Värmare G6 EVO Automatiska och halvautomatiska 5.3 Värmare 1 2 Benämning Pos. Referenskod Enhet Värmare 50 W 24 V för pollare Ø200 mm 1 RCHF50 P Värmare 75 W 24 V för pollare Ø250 mm 2 RCHF75 P Värmekabel - säljs i löpmeter Ej i bild RCBLC ML Anslutningskit 230 V för en värmekabel 3 RKCBLC P Anslutningskit 230 V för tre värmekablar 4 RKCBLC3 P CATALOGUE_rechange_ Sida 45 (156) Rman Urbaco-1605

46 5.4 Gasfjäder för halvautomatiska pollare G6 EVO Automatiska och halvautomatiska 5.4 Gasfjäder för halvautomatiska pollare 1 Benämning Pos. Referenskod Enhet För pollare Ø200/250 mm höjd 750 mm - Slaglängd 820 mm - Kraft 330 N 1 RVAG75-EVO P CATALOGUE_rechange_ Sida 46 (156) Rman Urbaco-1605

47 5.5 Låsmekanism för halvautomatiska pollare G6 EVO Automatiska och halvautomatiska 5.5 Låsmekanism för halvautomatiska pollare Benämning Pos. Referenskod Enhet Avtryck triangel, 11 mm (E11) För pollare med höjd 750 mm 1 RTIVR75ME11 P Servicenyckel avtryck triangel, 11 mm (E11) 3 BOCLESL11 P Avtryck triangel, 14 mm (E14) För pollare med höjd 750 mm 1 RTIVR75ME14 P Servicenyckel avtryck triangel, 14 mm (E14) 3 BOCLESL14 P Avtryck Halvmåne (Demi Lune)(EDL) För pollare med höjd 750 mm 1 RTIVR75MEDL P Servicenyckel avtryck Halvmåne (Demi Lune)(EDL eller tre kvarts cirkel) 3 BOCLESLDL P CATALOGUE_rechange_ Sida 47 (156) Rman Urbaco-1605

48 5.5 Låsmekanism för halvautomatiska pollare G6 EVO Automatiska och halvautomatiska Avtryck femhörning (Pentagone) (EPE) För pollare med höjd 750 mm 1 RTIVR75MEPE P Servicenyckel avtryck femhörning (Pentagone) (EPE) 3 BOCLESLEPE P Avtryck typ A (ESA) För pollare med höjd 750 mm 1 RTIVR75MESA P Servicenyckel avtryck typ A (ESA) 3 BOCLESLESA P Gemensamma delar Låsanordning med skruvar (fixering av låsstång) 2 RBIEL1B P Förstärkt låskolv med skruvar 4 RPENR P CATALOGUE_rechange_ Sida 48 (156) Rman Urbaco-1605

49 5.6 Pollarhuvuden Ø200 mm G6 EVO Automatiska och halvautomatiska 5.6 Pollarhuvuden Ø200 mm Information om placeringen av reflexen: På pollare med LED placeras reflexen under ringen På pollare utan LED placeras reflexen på en plastring (8) ovanför hylsan CATALOGUE_rechange_ Sida 49 (156) Rman Urbaco-1605

50 5.6 Pollarhuvuden Ø200 mm G6 EVO Automatiska och halvautomatiska Benämning Pos. Referenskod Enhet Pollarhuvuden Ø200 höjd 750 mm 1 RTEVOE75 P Chemises Cylinder RAL-finish ska anges vid beställning 4 RG6EVOHE75-CLP P Cylinder kundanpassad finish 4 Kontakta Integate P Vendôme finish borstat rostfritt (inox) 4 RG6EVOHE75-VDM P Châteauneuf RAL-finish ska anges vid beställning 5 RG6EVOHE75-CHP P Châteauneuf finish borstat rostfritt (inox) 5 RG6EVOHE75-CHPI P Reflexband Färg VIT klass II, bredd 30 mm Ej i bild RBOBRB P Färg GUL klass II, bredd 30 mm Ej i bild RBOBRJ P Färg RÖD klass II, bredd 30 mm Ej i bild RBOBRR P Chapeaux RAL-finish ska anges vid beställning 11 RG6EVOCE-AV P Finish borstat rostfritt (inox) 11 RG6EVOCE-IV P Med ljusdiffusör RAL-finish ska anges vid beställning 10 RG6EVOCE-AVD P Med ljusdiffusör finish borstat rostfritt (inox) 10 RG6EVOCE-IVD P Set med 10 plastdiffusörer Ej i bild RG6EVOD-DF P Diverse Stag 2 RG6EVODE-TV P Inre förstärkningar för hylsa Cylinder eller Vendôme 6 RG6EVODE-RF P Diffusör i plast för LED-ring 7 RG6EVOSE-DH P Fäste reflexband för pollare 8 RG6EVOSE-BS P Kompressionssystem för hylsa (säljs styckvis) 14 RG6EVODE-CC P Set med 10 tryckfjädrar Ej i bild RG6EVOD75-RC P LED-ring med stålfäste och anslutning - Färg anges vid beställing (röd standard) 9 RG6EVOSE-CL P Avkänningsmagnet för automatiska pollare 3 RG6EVOD-SP P Set med 4 skruvar för infästning topplock på pollarhuvud 12 RG6EVOV-01 P Spiralkabel för LED-ring- med klämfäste på stag 13 RG6EVOS-CCL P CATALOGUE_rechange_ Sida 50 (156) Rman Urbaco-1605

51 5.7 Pollarhuvuden Ø250 mm G6 EVO Automatiska och halvautomatiska 5.7 Pollarhuvuden Ø250 mm Information om placeringen av reflexen: På pollare med LED placeras reflexen under ringen På pollare utan LED placeras reflexen på en plastring (8) ovanför hylsan CATALOGUE_rechange_ Sida 51 (156) Rman Urbaco-1605

52 5.7 Pollarhuvuden Ø250 mm G6 EVO Automatiska och halvautomatiska Benämning Pos. Referenskod Enhet Pollarhuvuden Ø250 höjd 500 mm 1 RTEVOF50 P Ø250 höjd 550 mm 1 RTEVOF55 P Ø250 höjd 750 mm 1 RTEVOF75 P Hylsor Cylinder höjd 500 och 550 mm, RAL-finish ska anges vid beställning 4 RG6EVOHF55-CLP P Cylinder höjd 750 mm, RAL-finish ska anges vid beställning 4 RG6EVOHF75-CLP P Cylinder höjd 500 och 550 mm finish kundanpassad design 4 Kontakta oss P Cylinder höjd 750 mm finish kundanpassad design 4 Kontakta oss P Vendôme höjd 500 och 550 mm finish borstat rostfritt (inox) 4 RG6EVOHF55-VDM P Vendôme höjd 750 mm finish borstat rostfritt (inox) 4 RG6EVOHF75-VDM P Châteauneuf höjd 500 och 550 mm, RAL-finish ska anges vid beställning 5 RG6EVOHF55-CHP P Châteauneuf höjd 750 mm, RAL-finish ska anges vid beställning 5 RG6EVOHF75-CHP P Châteauneuf höjd 500 och 550 mm finish borstat rostfritt (inox) 5 RG6EVOHF55-CHPI P Châteauneuf höjd 750 mm finish borstat rostfritt (inox) 5 RG6EVOHF75-CHPI P Reflexband Färg VIT klass II, bredd 30 mm Ej i bild RBOBRB P Färg GUL klass II, bredd 30 mm Ej i bild RBOBRJ P Färg RÖD klass II, bredd 30 mm Ej i bild RBOBRR P Chapeaux RAL-finish ska anges vid beställning 11 RG6EVOCF-AV P Finish borstat rostfritt (inox) 11 RG6EVOCF-IV P Med ljusdiffusörer, RAL-finish ska anges vid beställning 10 RG6EVOCF-AVD P Med ljusdiffusör finish borstat rostfritt (inox) 10 RG6EVOCF-IVD P Set med 10 plastdiffusörer Ej i bild RG6EVOD-DF P Diverse Stag 2 RG6EVODF-TV P Intern förstärkning hylsa Cylinder eller Vendôme 6 RG6EVODF-RF P Diffusör i plast för LED-ring 7 RG6EVOSF-DH P CATALOGUE_rechange_ Sida 52 (156) Rman Urbaco-1605

53 5.7 Pollarhuvuden Ø250 mm G6 EVO Automatiska och halvautomatiska Fäste reflexband för pollare 8 RG6EVOSF-BS P Kompressionssystem för hylsa för pollare höjd 500 och 750 mm (säljs styckvis) Kompressionssystem för hylsa för pollare höjd 550 mm (säljs styckvis) 14 RG6EVODF-CC P 14 RG6EVODF55-CC P Set med 10 tryckfjädrar för pollare höjd 500 och 750 mm Ej i bild RG6EVOD75-RC P Set med 10 tryckfjädrar för pollare höjd 550 mm Ej i bild RG6EVOD55-RC P LED-ring med support stål och anslutning - Färg anges vid beställning (röd standard) 9 RG6EVOSF-CL P Avkänningsmagnet för automatiska pollare 3 RG6EVOD-SP P Set med 4 skruvar för infästning av topplock på pollarhuvud 12 RG6EVOV-01 P Spiralkabel för LED-ring- med klämfäste på stag 13 RG6EVOS-CCL P CATALOGUE_rechange_ Sida 53 (156) Rman Urbaco-1605

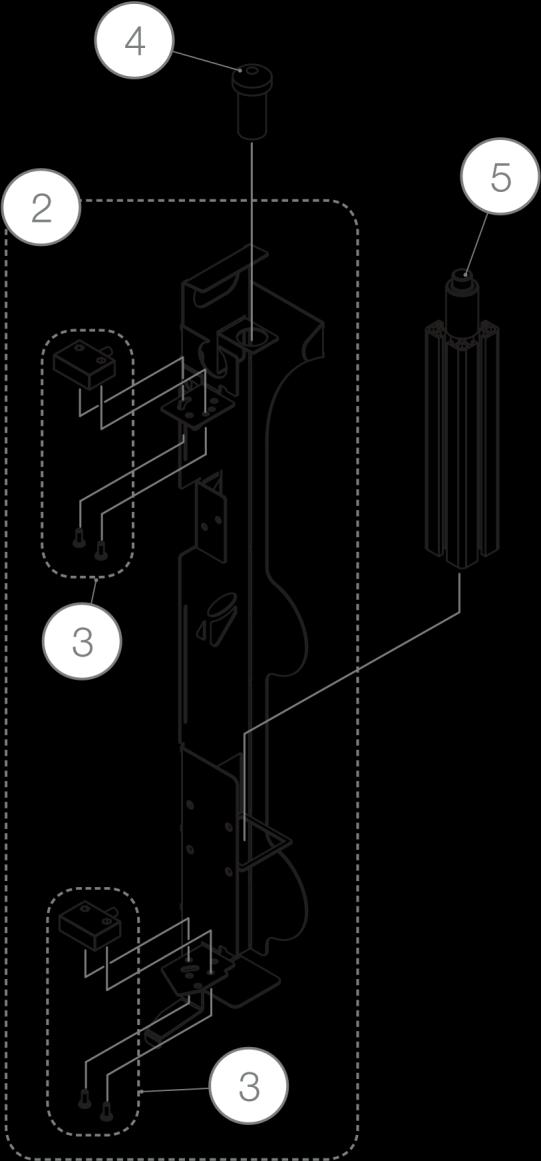

54 5.8 Hydraulcylindrar och tillbehörskonsoler G6 EVO Automatiska och halvautomatiska 5.8 Hydraulcylindrar och tillbehörskonsoler Säljs färdig att använda med slang och snabbkoppling, oljefylld och avluftad. Benämning Pos. Referenskod Enhet Hydraulcylinder färdig att använda För pollare Ø200 mm höjd 750 mm 1 RVEHE75M-EVO P För pollare Ø250 mm höjd 550 mm 1 RVEHF55M-EVO p För pollare Ø250 mm höjd 750 mm 1 RVEHF75M-EVO P Konsoler för tillbehör För pollare med höjd 550 mm 2 RSUPACCH55 P För pollare med höjd 750 mm 2 RSUPACCH75 P Övrigt Magnetiskt gränsläge med skruvar 3 RFDCKIT P Varningssummer 4 RBUZZERG6 P CATALOGUE_rechange_ Sida 54 (156) Rman Urbaco-1605

55 5.8 Hydraulcylindrar och tillbehörskonsoler G6 EVO Automatiska och halvautomatiska Värmare 50 W 24 VAC för pollare Ø200 mm 5 RCHF50 P Värmare 75 W 24 VAC för pollare Ø250 mm 5 RCHF75 P CATALOGUE_rechange_ Sida 55 (156) Rman Urbaco-1605

56 5.9 Hydraulcylinder och inbyggd hydraulikgrupp G6 EVO Automatiska och halvautomatiska 5.9 Hydraulcylinder och inbyggd hydraulikgrupp Benämning Pos. Referenskod Enhet Hydraulcylinder och hydraulikgrupp med konsol, färdig att använda - Positiv säkerhet Hydraulcylinder och hydraulikgrupp med konsol, färdig att använda - Negativ säkerhet 1 RKITHE75SP P 1 RKITHE75SN P Hydraulcylinder 2 RG6EVO-VHE01 P Hydraulslang 3 RG6EVO-FLH01 P Hydraulikgrupp - Positiv säkerhet 4 RGRPHE75SP P Hydraulikgrupp - Negativ säkerhet 4 RGRPHE75SN P Magnetventil positiv säkerhet 5 RG6EVO-ELE01 P Magnetventil negativ säkerhet 5 RG6EVO-ELE02 P CATALOGUE_rechange_ Sida 56 (156) Rman Urbaco-1605

57 5.9 Hydraulcylinder och inbyggd hydraulikgrupp G6 EVO Automatiska och halvautomatiska Tillbehörskonsol för över och nedre gränsläge - 8 RSUPACCHE75 P Magnetiskt gränsläge 7 RFDCKIT P Varningssummer 9 RBUZZERG6 P Värmare 75 W 24 VAC 10 RCHF75 P Behållare för 5 liter olja Ej i bild RG6EVO-LUB01 P Kondensator för inbyggd hydraulik Ej i bild RCONING6 P CATALOGUE_rechange_ Sida 57 (156) Rman Urbaco-1605

58 5.10 Pneumatikcylindrar och konsoler för tillbehör G6 EVO Automatiska och halvautomatiska 5.10 Pneumatikcylindrar och konsoler för tillbehör CATALOGUE_rechange_ Sida 58 (156) Rman Urbaco-1605

59 5.10 Pneumatikcylindrar och konsoler för tillbehör G6 EVO Automatiska och halvautomatiska Bild Beskrivning Pos. Ref.kod. Enh. Kit med 10 L- koppl. M 3 / 8 /T10 Kit med 10 T- koppl. T10/T10/T10 - RRPC3/8A P - RRPT P Luftregulator med integrerad koppling 4 REDB3 P Avluftare 5 REDB4 P Ljuddämpare, justerbar 10 RSILR3 P Kit 10 högerkoppl M 3 / 8 /T RRPD3/8A P Pneumatisk cylinder För pollare Ø250 mm höjd 500 och 550 mm 1 RVEP50M P För pollare Ø200 och Ø250 mm höjd 750 mm 1 RVEP75M P Konsoler för tillbehör För pollare med höjd 500 mm, gränsläge uppe och nere, magnetventil för positiv säkerhet 2 RSUPACCP50 P För pollare med höjd 550 mm, gränsläge uppe och nere, magnetventil för positiv säkerhet För pollare med höjd 750 mm, gränsläge uppe och nere, magnetventil för positiv säkerhet 2 RSUPACCP55 P 2 RSUPACCP75 P Gemensamma delar Magnetiskt gränsläge med skruvar 3 RFDCKIT P Luftslang PA12 ring med 25 lpm Ej i bild RFLEXPNEU P CATALOGUE_rechange_ Sida 59 (156) Rman Urbaco-1605

60 5.10 Pneumatikcylindrar och konsoler för tillbehör G6 EVO Automatiska och halvautomatiska Backventil med snabbkoppling T10 Ej i bild RCLPAR P Luftregulator med integrerad koppling 4 REDB3 P Snabbavluftningsventil 5 REDB4 P Magnetventil 15 W 6 REVB5S P Magnetventil positiv säkerhet 15 W med flödesregulator, snabbkoppling ventil och nipplar Magnetventil negativ säkerhet 15 W med flödesregulator, snabbkoppling ventil och nipplar 7 REVB5 P 8 REVB6 P Magnetventil negativ säkerhet 15 W med flödesregulator, snabbkoppling ventil och system för manuell sänkning 9 REVB7 P Justerbar ljuddämpare 10 RSILR3 P Varningssummer 11 RBUZZERG6 P Värmehantering Värmare 50 W 24 VAC för pollare Ø200 mm 12 RCHF50 P Värmare 75 W 24 VAC för pollare Ø250 mm 12 RCHF75 P CATALOGUE_rechange_ Sida 60 (156) Rman Urbaco-1605

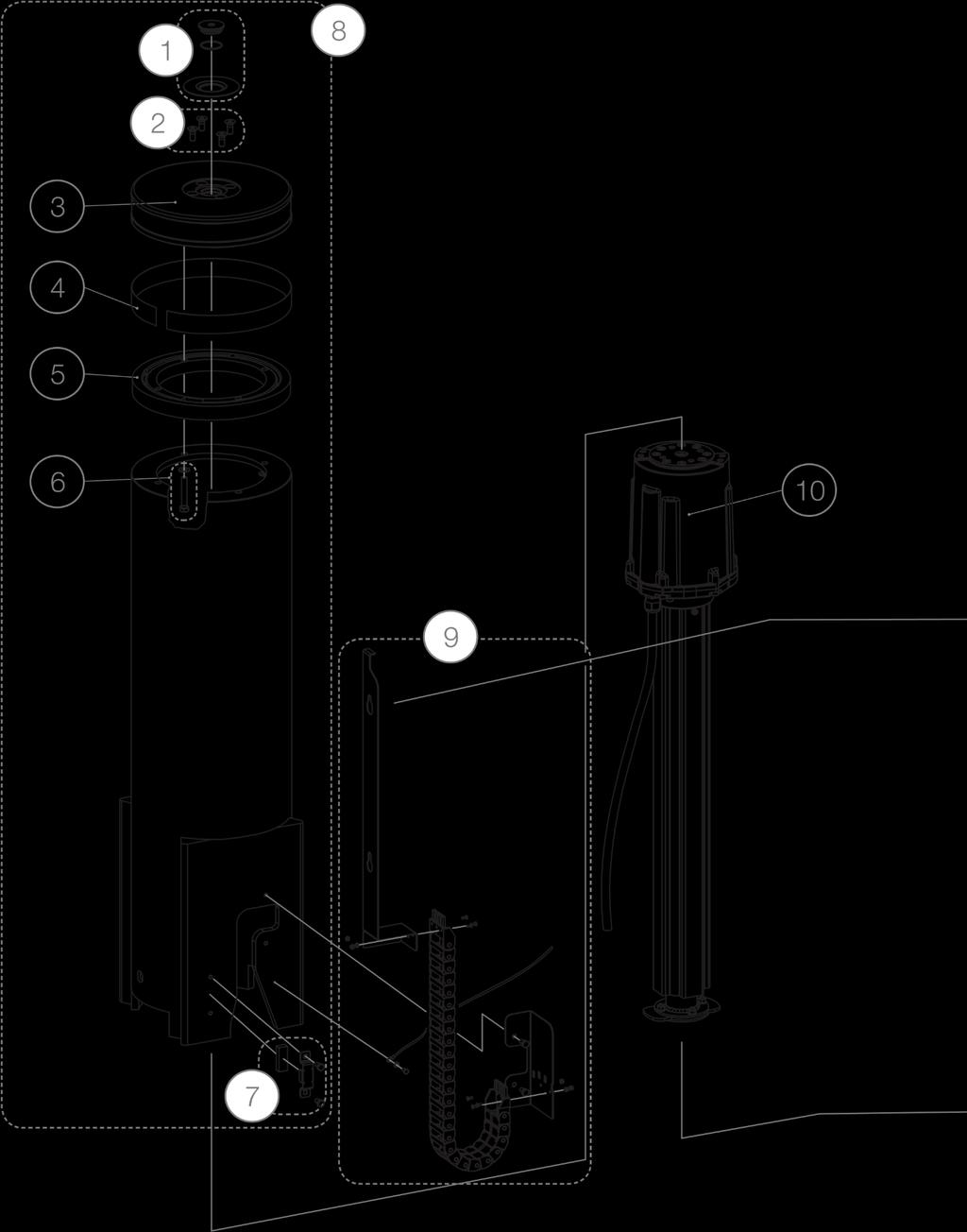

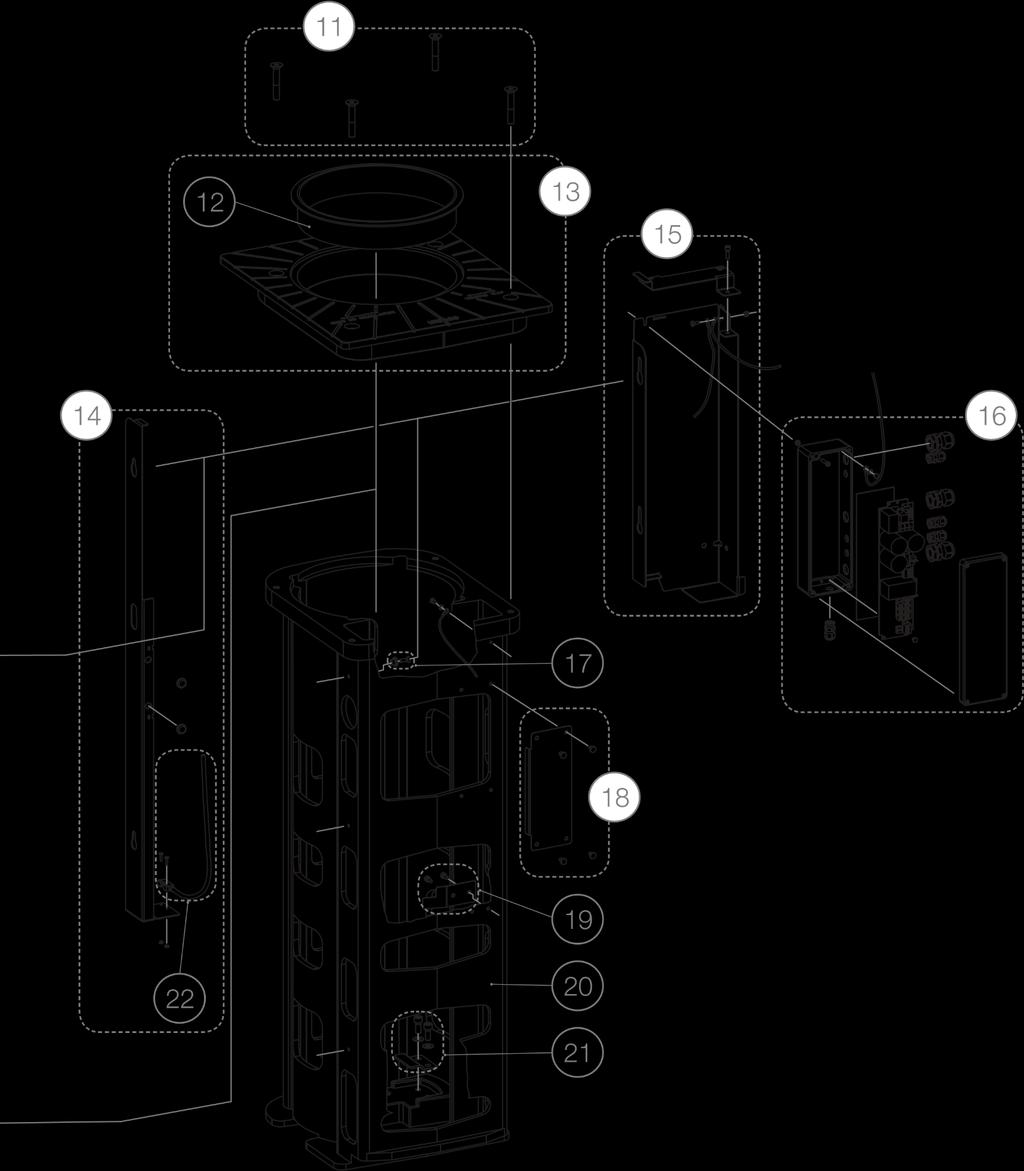

61 6.1 G6 elektromekanisk (visar modell Cylinder) G6 Elektromekaniska 6 G6 ELEKTROMEKANISKA 6.1 G6 elektromekanisk (visar modell Cylinder) CATALOGUE_rechange_ Sida 61 (156) Rman Urbaco-1605

62 6.1 G6 elektromekanisk (visar modell Cylinder) G6 Elektromekaniska Reflexband klass II VITT reflexband klass II, bredd 30 mm 4 RBOBRB P GULT reflexband klass II, bredd 30 mm 4 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 4 RBOBRR P CATALOGUE_rechange_ Sida 62 (156) Rman Urbaco-1605

63 6.1 G6 elektromekanisk (visar modell Cylinder) G6 Elektromekaniska Växelmotor och styrning Benämning Pos. Referenskod Enhet Kapsling med logik U401 för automatiska pollare (BEA) elektromekanisk Växelmotor 230 V för automatiska pollare (BEA) elektromekaniska (kompatibel med U400) Växelmotor 48V för automatiska pollare (BEA) elektromekaniska (kompatibel med U402) Växelmotor 230 V med broms 24 V för automatiska pollare (BEA) elektromekaniska (kompatibel enhet) ZU401 P 10 RMOT580 P 10 RMOT580-V48 P 10 RMOT580-V3 P Fundamentsdel Säljs utan komponenter Benämning Pos. Referenskod Enhet För pollare Ø250 höjd 600 mm 20 RCAIF60M P Lock för pollarhuvud med LED-ring Säljs med skruvar Benämning Pos. Referenskod Enhet Topp för pollarhuvud Cylinder - Med VITT reflexband klass II - RAL ska anges vid beställning RCG6FCLE P Topp för pollarhuvud Vendôme rostfritt 304L 3-6 RCG6FCLIE4 P Topp för pollarhuvud Vendôme rostfritt 316L 3-6 RCG6FCLIE P LED-ring Benämning Pos. Referenskod Enhet Röd LED-ring 5 RCLRG6EM P Vit Led-ring 5 RCLBG6EM P Täcklock Benämning Pos. Referenskod Enhet Lock Ø250 mm med glidring 13 RCOVFPA P Glidring för pollare Ø250 mm 12 RBFRF P CATALOGUE_rechange_ Sida 63 (156) Rman Urbaco-1605

64 6.2 Pollarhuvuden G6 Elektromekaniska Diverse Benämning Pos. Referenskod Enhet Kit stödplatta (FDC, U401 och överföring) RKITSUPEM P Nyckel till manuell sänkning Ej i bild RCLEG6EM P Gränslägen Benämning Pos. Referenskod Enhet Magnetiskt gränsläge med skruvar 22 RFDCEM P Magnetkit med fäste och skruvar 7 RAIMPFDCEM P 6.2 Pollarhuvuden Säljs med detekteringsmagnet Benämning Pos. Referenskod Enhet Design Cylinder - RAL ska anges vid beställning 8 RTCLPF60A-ELE P Design Vendôme - Inox 304L 8 RTVDMF60AE04 P Design Vendôme - Inox 316L 8 RTVDMF60AE16 P Skruvsatser Benämning Pos. Referenskod Enhet Set med 4 skruvar för slätt lock 11 RVIS06 P Set med 4 vandalsäkrade skruvar för slätt lock 11 RVISAVG6 P Set med vandalsäkrade skruvbit för slätt lock, Generation 6 Ej i bild RVISACLEG6 P Skruv och tätningsplatta för manuell sänkning 1 RVISDV P Set med 4 skruvar för fixering av växelmotor på pollarhuvud 2 RVISCH P CATALOGUE_rechange_ Sida 64 (156) Rman Urbaco-1605

65 6.2 Pollarhuvuden Luxor automatiska (pneumatiska) 7 LUXOR AUTOMATISKA (PNEUMATISKA) CATALOGUE_rechange_ Sida 65 (156) Rman Urbaco-1605

66 6.2 Pollarhuvuden Luxor automatiska (pneumatiska) CATALOGUE_rechange_ Sida 66 (156) Rman Urbaco-1605

67 7.1 Glidring Luxor automatiska (pneumatiska) 7.1 Glidring Benämning Pos. Referenskod Enhet För pollare Ø200 mm 18 RBFRE-LUX P För pollare Ø270 mm 18 RBFRF-LUX P För pollare Ø320 mm 18 RBFRG-LUX P Topplock för pollare med LED-ring Benämning Pos. Referenskod Enhet För pollare Ø200 mm 2 RTOPE-LUX P För pollare Ø270 mm 2 RTOPF-LUX P För pollare Ø320 mm 2 RTOPG-LUX P LED-ringar Benämning Pos. Referenskod Enhet För pollare Ø200 mm 3 RCLJE-LUX P För pollare Ø270 mm 3 RCLJF-LUX P För pollare Ø320 mm 3 RCLJG-LUX P Kort för LED-ring till pollare Luxor 4-11 RCARTJ-LUX P 7.2 Täcklock (säljs med glidring) Benämning Pos. Referenskod Enhet För pollare Ø200 mm 16 RCOVE-LUX P För pollare Ø270 mm 16 RCOVF-LUX P För pollare Ø320 mm 16 RCOVG-LUX P CATALOGUE_rechange_ Sida 67 (156) Rman Urbaco-1605

68 7.3 Diverse Luxor automatiska (pneumatiska) 7.3 Diverse Benämning Pos. Referenskod Enhet Avslutningsram för ingjutningsform för pollare Luxor Ø200 och Ø270 mm 1 RCADCOFEF-LUX P Avslutningsram för ingjutningsform för pollare Luxor Ø320 mm 1 RCADCOFG-LUX P Set med 4 teflonbussningar för pollare Luxor - 8 RBGUID-LUX P Fäste för magnetvetil i ingjutningsform för pollare Luxor Ej i bild RPSUPEV-LUX P Styrplatta i ingjutningsform för pollare Luxor höjd 600 mm Ej i bild BOCOFGUI60 P Styrplatta i ingjutningsform för pollare Luxor höjd 800 mm Ej i bild BOCOFGUI80 P Styrplatta i ingjutningsform för pollare Luxor höjd 950 mm Ej i bild BOCOFGUI95 P 7.4 Basplatta Benämning Pos. Referenskod Enhet För pollare Ø200 och Ø270 mm 23 REMBTEF-LUX P För pollare Ø320 mm 23 REMBTG-LUX P 7.5 Magnetventiler för pneumatiska pollare Benämning Pos. Referenskod Enhet Magnetventil positiv säkerhet Ej i bild BOEVP-LUX P Magnetventil negativ säkerhet Ej i bild BOEVB-LUX P 7.6 Gränslägen för automatiska pollare Benämning Pos. Referenskod Enhet Gränsläge för 1 pollare Luxor (övre gränsläga monteras på cylindern, nedre i basplattan), med magnet och skruvar RKITFDCV2-LUX P 7.7 Styrskenor (säljs i set om 4) Benämning Pos. Referenskod Enhet För pollare med höjd 600 mm 20 RGUID60-LUX P För pollare med höjd 800 mm 20 RGUID80-LUX P För pollare med höjd 950 mm 20 RGUID95-LUX P CATALOGUE_rechange_ Sida 68 (156) Rman Urbaco-1605

69 7.8 Pollarhuvuden (med magnetavkänning) Luxor automatiska (pneumatiska) 7.8 Pollarhuvuden (med magnetavkänning) Benämning Pos. Referenskod Enhet Ø200 mm höjd 600 mm - RAL ska anges vid beställning 7-11 RTBE60BRCL-LUX P Ø200 mm höjd 600 mm - RAL 7016 grå 7-11 RTBE60GCL-LUX P Ø200 mm höjd 600 mm - RAL 3002 röd 7-11 RTBE60RCL-LUX P Ø200 mm höjd 800 mm - RAL ska anges vid beställning 7-11 RTBE80BRCL-LUX P Ø200 mm höjd 800 mm - RAL 7016 grå 7-11 RTBE80GCL-LUX P Ø200 mm höjd 800 mm - RAL 3002 röd 7-11 RTBE80RCL-LUX P Ø270 mm höjd 600 mm - RAL ska anges vid beställning 7-11 RTBF60BRCL-LUX P Ø270 mm höjd 600 mm - RAL 7016 grå 7-11 RTBF60GCL-LUX P Ø270 mm höjd 600 mm - RAL 3002 röd 7-11 RTBF60RCL-LUX P Ø270 mm höjd 800 mm - RAL ska anges vid beställning 7-11 RTBF80BRCL-LUX P Ø270 mm höjd 800 mm - RAL 7016 grå 7-11 RTBF80GCL-LUX P Ø270 mm höjd 800 mm - RAL 3002 röd 7-11 RTBF80RCL-LUX P Ø320 mm höjd 600 mm - RAL ska anges vid beställning 7-11 RTBG60BRCL-LUX P Ø320 mm höjd 600 mm - RAL 7016 grå 7-11 RTBG60GCL-LUX P Ø320 mm höjd 600 mm - RAL 3002 röd 7-11 RTBG60RCL-LUX P Ø320 mm höjd 800 mm - RAL ska anges vid beställning 7-11 RTBG80BRCL-LUX P Ø320 mm höjd 800 mm - RAL 7016 grå 7-11 RTBG80GCL-LUX P Ø320 mm höjd 800 mm - RAL 3002 röd 7-11 RTBG80RCL-LUX P Ø320 mm höjd 950 mm - RAL 7016 grå 7-11 RTBG95GCL-LUX P Ø320 mm höjd 950 mm - RAL 3002 röd 7-11 RTBG95RCL-LUX P Ø320 mm höjd 950 mm - RAL ska anges vid beställning 7-11 RTBG95BRCL-LUX P 7.9 Pneumatikcylindrar Benämning Pos. Referenskod Enhet För pollare med höjd 600 mm 12 RVER60-LUX P För pollare med höjd 800 mm 12 RVER80-LUX P För pollare med höjd 950 mm 12 RVER95-LUX P CATALOGUE_rechange_ Sida 69 (156) Rman Urbaco-1605

70 7.10 Skruvsatser Luxor automatiska (pneumatiska) 7.10 Skruvsatser Benämning Pos. Referenskod Enhet Skruvsats för styrskena Luxor (inre och övre med motsvarande skuvar) RKITVISGUID-LUX Skruvsats för lock Luxor RKITVISCOU-LUX P Skruvsats för ingjutningsform Luxor - 25 RKITVISCAD-LUX P Montagekit för pneumatisk cylinder i pollare Luxor RKITVER-LUX P P CATALOGUE_rechange_ Sida 70 (156) Rman Urbaco-1605

71 8.1 Modellöversikt automatiska (BEA) Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8 Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.1 Modellöversikt automatiska (BEA) Denna lista är avsedd för identifiering av interna komponenter (basplatta, cylinder...) baserat på synliga detaljer. Om tabellen inte innehåller den modell du söker, kontakta oss för följande funktioner: - Pollardesign - Pollarens höjd över mark (synlig del i övre position) - Topplockets design Acropole Pollarmodell Acropole lumineuse Cabestan Cylinder Cylinder Högsäkerhet (HD) Cylinder Högsäkerhet (HD) LED-ring Cylinder LED-ring Cylinder rundad topp Sénat Grand Lyon Höjd kommersiell Totalhöjd pollarhuvud Höjd över mark Slaglängd Slätt Slätt Slätt Slätt Avrinning Avrinning Slätt Slätt Slätt Topplockets design Högsäkerhet (HD) Högsäkerhet (HD) Högsäkerhet (HD) 700 Högsäkerhet (HD) 900 Högsäkerhet (HD) Slätt Slätt Avrinning Avrinning Avrinning Avrinning Högsäkerhet (HD) Högsäkerhet (HD) Grand Lyon Grand Lyon CATALOGUE_rechange_ Sida 71 (156) Rman Urbaco-1605

72 8.1 Modellöversikt automatiska (BEA) Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Vendôme Pollarmodell Vendôme LED-ring Höjd kommersiell Totalhöjd pollarhuvud Höjd över mark Slaglängd Avrinning Slätt Avrinning Slätt Topplockets design CATALOGUE_rechange_ Sida 72 (156) Rman Urbaco-1605

73 8.2 Modellöversikt halvautomatiska (BEM) Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.2 Modellöversikt halvautomatiska (BEM) Denna lista är avsedd för identifiering av interna komponenter (basplatta, cylinder...) baserat på synliga detaljer. Om tabellen inte innehåller den modell du söker, kontakta oss för följande funktioner: - Pollarmodell - Pollarens höjd över mark (synlig del i övre position) - Topplockets design - Nyckelavtryck Acropole Cabestan Cylinder Pollarmodell Cylinder Högsäkerhet (HD) Cylinder med rundad topp Grand Lyon Vendôme Höjd kommersiell Totalhöjd pollarhuvud Höjd över mark Slaglängd Avrinning Slätt Avrinning Slätt Avrinning Avrinning Avrinning Slätt Slätt Topplockets design Högsäkerhet (HD) Högsäkerhet (HD) Avrinning Avrinning Avrinning Grand Lyon Grand Lyon Avrinning Slätt CATALOGUE_rechange_ Sida 73 (156) Rman Urbaco-1605

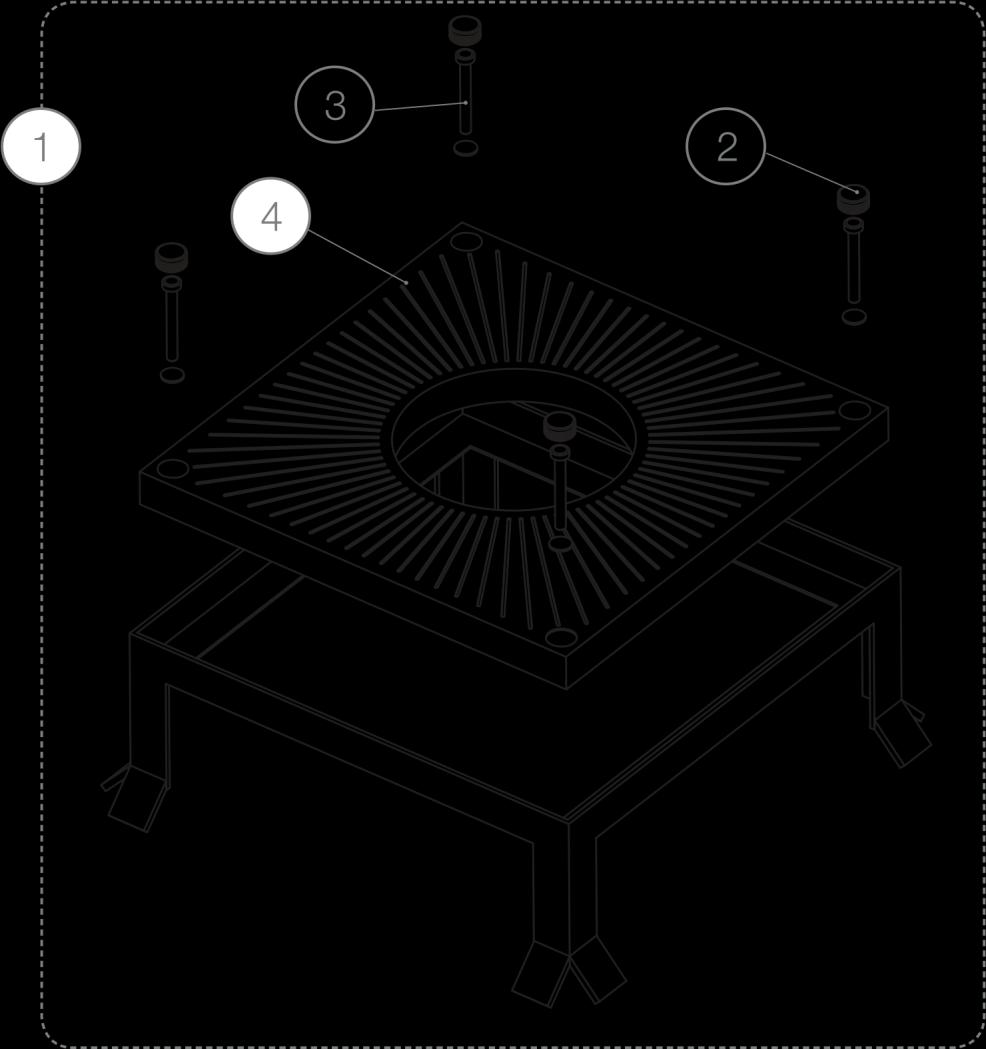

74 8.3 Täcklock (Marklock) Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.3 Täcklock (Marklock) Benämning Pos. Referenskod Enhet För automatiska pollare Slät typ 1 RCOVFPAT P Typ med avrinning Ej i bild RCOVFAAT P Typ Högsäkerhet (HD) 2 RCOVFAHDA P För halvautomatiska pollare med tätningslock Slät typ 3 RCOVFPMT P Typ med avrinning Ej i bild RCOVFAMT P Typ Högsäkerhet (HD) 4 RCOVFAHDM P Tätningslock i mässing med nitar 5 RCAP P Gemensamma delar Glidring för pollare Ø250 mm 6 RBFRF P Set med 4 skruvar för lock med avrinning Ej i bild RVIS02 P CATALOGUE_rechange_ Sida 74 (156) Rman Urbaco-1605

75 8.3 Täcklock (Marklock) Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Set med 4 skruvar för slätt lock 7 RVIS01 P Set med 4 skruvar för lock Högsäkerhet (HD) 8 RVIS07 P Set med 4 vandalsäkrade skruvar för slätt lock och avrinningslock Ej i bild RVISAV01 P Set med 4 vandalsäkrade skruvar för slätt lock Högsäkerhet (HD) Ej i bild RVISAV02 P Avslut för vandalsäkra skruvar Ej i bild RVISACLE P Set med 4 plastlock för lock typ Tradition 9 RBCH4 P CATALOGUE_rechange_ Sida 75 (156) Rman Urbaco-1605

76 8.4 Täcklock (marklock) för lutande mark Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.4 Täcklock (marklock) för lutande mark Benämning Pos. Referenskod Enhet Täcklock för lutande mark för automatisk pollare Ø250 mm 1 RCOVFRPA P Täcklock för lutande mark för halvautoatisk pollare Ø250 mm Ej i bild RCOVFRPM P Tätningslock i mässing med nitar Ej i bild RCAP P Set med 4 plastlock 2 RBCH4 P Set med 4 skruvar 3 RVIS022 P Avslutningsram 4 RGA001 P CATALOGUE_rechange_ Sida 76 (156) Rman Urbaco-1605

77 8.5 Gränslägen Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.5 Gränslägen Benämning Pos. Referenskod Enhet Gränsläge INDUKTIVT Kit gränsläge INDUKTIVT LMF med fäste och skruvar 4 RFDCMF P Gränsläge INDUKTIVT LMF 5 RFDCMFS P Kit gränsläge INDUKTIVT LMO med fäste och skruvar 4 RFDCMO P Gränsläge INDUKTIVT LMO 5 RFDCMOS P Gränsläge MAGNETISKT Magnetiskt gränsläge 2 RFDCKIT P Magnetiskt gränsläge med fäste och skruvar 1 RFDCTRAD P CATALOGUE_rechange_ Sida 77 (156) Rman Urbaco-1605

78 8.5 Gränslägen Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Fäste med infästningsdetaljer för magnetiskt gränsläge 3 RAIMPFDCTRAD P Fästkonsol gränsläge för säkerhetspollare (HD) H700 6 RFDC-REG01 P Fästkonsol gränsläge för säkerhetspollare (HD) H900 6 RFDC-REG02 P CATALOGUE_rechange_ Sida 78 (156) Rman Urbaco-1605

79 8.6 Värmare Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.6 Värmare Benämning Pos. Referenskod Enhet Värmare 75 W 24 V för pollare Ø250 mm 1 RCHF75 P Värmekabel - säljs i löpmeter Ej i bild RCBLC ML Anslutningskit 230 V för en värmekabel 2 RKCBLC P Anslutningskit 230 V för tre värmekablar 3 RKCBLC3 P CATALOGUE_rechange_ Sida 79 (156) Rman Urbaco-1605

80 8.7 Gasfjäder för halvautomatiska pollare Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.7 Gasfjäder för halvautomatiska pollare Benämning Pos. Referenskod Enhet Gasfjädrar För pollare höjd 300 mm - Slaglängd 300 mm - Kraft 550 N 1-4 RVAGF30 P För pollare höjd 420 mm - Slaglängd 400 mm - Kraft 570 N 1-4 RVAGF42 P För pollare höjd 500 mm - Slaglängd 520 mm - Kraft 700 N 1-4 RVAGF50T P För pollare höjd 520 mm - Slaglängd 500 mm - Kraft 570 N 1-4 RVAGF52 P För pollare höjd 700 mm - Slaglängd 650 mm - Kraft 620 N 1-4 RVAGF70 P För säkerhetspollare (HD) höjd 700 och 900 mm OBS! För pollare levererade för För pollare levetetade FÖRE 2009, kontakta oss 1-4 RVAGF90 P CATALOGUE_rechange_ Sida 80 (156) Rman Urbaco-1605

81 8.7 Gasfjäder för halvautomatiska pollare Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Styrningar - med skruvar för fixering på styrning Styrning totallängd 420 mm 3-5 RETRM422 P Styrning totallängd 520 mm 3-5 RETRM522 P Styrning totallängd 620 mm 3-5 RETRM622 P Styrning totallängd 675 mm 3 RETRM672 P Övrigt Stag 2 RTRV P CATALOGUE_rechange_ Sida 81 (156) Rman Urbaco-1605

82 8.8 Pollarhuvud, modell ACROPOLE Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.8 Pollarhuvud, modell ACROPOLE Observera: Avstickning och reflex är TILLVAL, men krävs för att uppfylla standard NF P Benämning Pos. Referenskod Enhet Pollarhuvud - RAL ska anges vid beställning Höjd 500 mm 1 RTACEF50T P Höjd 600 mm 1 RTACEF60 P Tillval avstickning och reflexband klass II vit BOBRBT P Tillval avstickning och reflexband klass II gul BOBRJT P Tillval avstickning och reflexband klass II röd BOBRRT P Styrning Med avkänningsmagnet - 4 RCHARA P Med låskolv - 3 RCHARM P Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS08 P CATALOGUE_rechange_ Sida 82 (156) Rman Urbaco-1605

83 8.9 Pollarhuvud, modell Acropole med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.9 Pollarhuvud, modell Acropole med LED-ring Observera: Avstickning och reflex är TILLVAL, men krävs för att uppfylla standard NF P Benämning Pos. Referenskod Enhet Pollarhuvud - med Röd LED-ring - RAL ska anges vid beställning Höjd 500 mm RTACEF50TC P Höjd 600 mm RTACEF60C P Tillval avstickning och reflexband klass II vit BOBRBT P Tillval avstickning och reflexband klass II gul BOBRJT P Tillval avstickning och reflexband klass II röd BOBRRT P Styrning Med avkänningsmagnet 2-4 RCHARA P Med låskolv 2-3 RCHARM P Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P CATALOGUE_rechange_ Sida 83 (156) Rman Urbaco-1605

84 8.9 Pollarhuvud, modell Acropole med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS08 P Skruvkit för lock till pollarhuvud 8 RKITVIS040 P Gjutjärnstopp- Med VITT reflexband klass II - RAL ska anges vid beställning 7 RCTCL P Röd LED-ring transparent, för pollare Ø250 mm 9 RCLR P Röd LED-ring diffuserande, för pollare Ø250 mm 9 RCLRBD P Vit LED-ring, transparent, för pollare Ø250 mm 9 RCLN P CATALOGUE_rechange_ Sida 84 (156) Rman Urbaco-1605

85 8.10 Pollarhuvud, modell Cabestan Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.10 Pollarhuvud, modell Cabestan Observera: Uppfyller inte kraven i standard NF P Benämning Pos. Referenskod Enhet Pollarhuvud - RAL ska anges vid beställning Höjd 300 mm - kontakta oss för info om tillgänglighet 1 RTCBTF30 P Höjd 420 mm - kontakta oss för info om tillgänglighet 1 RTCBTF42 P Höjd 520 mm 1 RTCBTF52 P Styrning Med avkänningsmagnet - 4 RCHARA P Med låskolv - 3 RCHARM P Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS08 P CATALOGUE_rechange_ Sida 85 (156) Rman Urbaco-1605

86 8.11 Pollarhuvud, modell Cylinder Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.11 Pollarhuvud, modell Cylinder Observera: Avstickning och reflex är TILLVAL, men krävs för att uppfylla standard NF P Benämning Pos. Referenskod Enhet Pollarhuvud - RAL ska anges vid beställning Höjd 500 mm 1 RTCLPF50T P Höjd 600 mm 1 RTCLPF60 P Tillval avstickning och reflexband klass II vit BOBRBT P Tillval avstickning och reflexband klass II gul BOBRJT P Tillval avstickning och reflexband klass II röd BOBRRT P Styrning Med avkänningsmagnet 2-4 RCHARA P Med låskolv 2-3 RCHARM P Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS08 P CATALOGUE_rechange_ Sida 86 (156) Rman Urbaco-1605

87 8.12 Pollarhuvud, modell Cylinder med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.12 Pollarhuvud, modell Cylinder med LED-ring Observera: Avstickning och reflex är TILLVAL, men krävs för att uppfylla standard NF P Benämning Pos Referenskod Enhet Pollarhuvud - med röd LED-ring och vitt reflexband- RAL ska anges vid beställning Höjd 500 mm RTCLPF50C P Höjd 600 mm RTCLPF60C P Tillval avstickning och reflexband klass II vit BOBRBT P Tillval avstickning och reflexband klass II gul BOBRJT P Tillval avstickning och reflexband klass II röd BOBRRT P Styrning Med avkänningsmagnet 2-4 RCHARA P Med låskolv 2-3 RCHARM P CATALOGUE_rechange_ Sida 87 (156) Rman Urbaco-1605

88 8.12 Pollarhuvud, modell Cylinder med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRA D P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS08 P Skruvkit för lock till pollarhuvud 8 RKITVIS040 P Gjutjärnstopp- Med VITT reflexband klass II - RAL ska anges vid beställning 7 RCTCL P Röd LED-ring transparent, för pollare Ø250 mm 9 RCLR P Röd LED-ring, diffuserande för pollare Ø250 mm 9 RCLRBD P Vit LED-ring, transparent, för pollare Ø250 mm 9 RCLN P CATALOGUE_rechange_ Sida 88 (156) Rman Urbaco-1605

89 8.13 Pollarhuvud, modell Cylinder med rundad topp Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.13 Pollarhuvud, modell Cylinder med rundad topp Observera: Avstickning och reflex är TILLVAL, men krävs för att uppfylla standard NF P Benämning Pos. Referenskod Enhet Pollarhuvud - RAL ska anges vid beställning Höjd 420 mm 1 RTCLDF42 P Höjd 520 mm 1 RTCLDF52 P Höjd 620 mm 1 RTCLDF62 P Höjd 720 mm 1 RTCLDF72 P Tillval avstickning och reflexband klass II vit BOBRBT P Tillval avstickning och reflexband klass II gul BOBRJT P Tillval avstickning och reflexband klass II röd BOBRRT P Styrning Med avkänningsmagnet - 4 RCHARA P Med låskolv - 3 RCHARM P CATALOGUE_rechange_ Sida 89 (156) Rman Urbaco-1605

90 8.13 Pollarhuvud, modell Cylinder med rundad topp Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS08 P CATALOGUE_rechange_ Sida 90 (156) Rman Urbaco-1605

91 8.14 Pollarhuvud, modell Cylinder HD Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.14 Pollarhuvud, modell Cylinder HD VIKTIGT! För pollare levererade efter Kontakta oss om pollaren levererades före Observera: Avstickning och reflex är TILLVAL, men krävs för att uppfylla standard NF P Observera: Ringen A finns endast på pollare i höjden 700 mm Benämning Pos. Referenskod Enhet Pollarhuvud - med vitt reflexband- RAL ska anges vid beställning Höjd 700 mm djup 10 mm 1 RTCLPF70H P Höjd 700 mm djup 20 mm 1 RTCLPF70H2 P Höjd 900 mm djup 10 mm 1 RTCLPF90H P Höjd 900 mm djup 20 mm 1 RTCLPF90H2 P Styrning Med avkänningsmagnet - 4 RCHARA P Med låskolv - 3 RCHARM P CATALOGUE_rechange_ Sida 91 (156) Rman Urbaco-1605

92 8.14 Pollarhuvud, modell Cylinder HD Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS14 P VITT reflexband klass II, bredd 30 mm 6 RBOBRB P GULT reflexband klass II, bredd 30 mm 6 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 6 RBOBRR P CATALOGUE_rechange_ Sida 92 (156) Rman Urbaco-1605

93 8.15 Pollarhuvud, modell Cylinder (HD) med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.15 Pollarhuvud, modell Cylinder (HD) med LED-ring VIKTIGT! För pollare levererade efter Kontakta oss om pollaren levererades före Observera: Avstickning och reflex är TILLVAL, men krävs för att uppfylla standard NF P Observera: Ringen A finns endast på pollare i höjden 700 mm Benämning Pos. Referenskod Enhet Pollarhuvud - med Röd LED-ring och vitt reflexband- RAL ska anges vid beställning Höjd 700 mm djup 10 mm 1 RTCLPF70HL P Höjd 700 mm djup 20 mm 1 RTCLPF70H2L P Höjd 900 mm djup 10 mm 1 RTCLPF90HL P Höjd 900 mm djup 20 mm 1 RTCLPF90H2L P Styrning Med avkänningsmagnet 2-4 RCHARA P CATALOGUE_rechange_ Sida 93 (156) Rman Urbaco-1605

94 8.15 Pollarhuvud, modell Cylinder (HD) med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Med låskolv 2-3 RCHARM P Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS08 P VITT reflexband klass II, bredd 30 mm 6 RBOBRB P GULT reflexband klass II, bredd 30 mm 6 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 6 RBOBRR P Pollarlock djup 10 mm - Med VITT reflexband klass II - RAL ska anges vid beställning Pollarlock djup 20 mm - Med VITT reflexband klass II - RAL ska anges vid beställning 7-9 RCTCLHD10 P 7-9 RCTCLHD20 P Röd LED-ring transparent, för pollare Ø250 mm 8 RCLR P Vit LED-ring, transparent, för pollare Ø250 mm 8 RCLN P CATALOGUE_rechange_ Sida 94 (156) Rman Urbaco-1605

95 8.16 Pollarhuvud, modell Grand Lyon Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.16 Pollarhuvud, modell Grand Lyon Observera: Avstickning och reflex är TILLVAL, men krävs för att uppfylla standard NF P Benämning Pos. Referenskod Enhet Pollarhuvud - RAL ska anges vid beställning Höjd 500 mm 4 RTGRLF50 P Tillval avstickning och reflexband klass II vit BOBRBT P Tillval avstickning och reflexband klass II gul BOBRJT P Tillval avstickning och reflexband klass II röd BOBRRT P Styrning Med avkänningsmagnet 1 RCHARA P Med låskolv 1 RCHARM P CATALOGUE_rechange_ Sida 95 (156) Rman Urbaco-1605

96 8.16 Pollarhuvud, modell Grand Lyon Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 5 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 3 RVIS08 P CATALOGUE_rechange_ Sida 96 (156) Rman Urbaco-1605

97 8.17 Pollarhuvud, modell Vendôme Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.17 Pollarhuvud, modell Vendôme Hylsa i rostfritt stål 316L Benämning Pos. Referenskod Enhet Pollarhuvud - med reflexband gul Höjd 500 mm 1 RTVDMF50I P Höjd 600 mm 1 RTVDMF60I P Styrning Med avkänningsmagnet - 4 RCHARA P Med låskolv - 3 RCHARM P Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P CATALOGUE_rechange_ Sida 97 (156) Rman Urbaco-1605

98 8.17 Pollarhuvud, modell Vendôme Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS15 P VITT reflexband klass II, bredd 30 mm 6 RBOBRB P GULT reflexband klass II, bredd 30 mm 6 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 6 RBOBRR P CATALOGUE_rechange_ Sida 98 (156) Rman Urbaco-1605

99 8.18 Pollarhuvud, modell Vendôme med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.18 Pollarhuvud, modell Vendôme med LED-ring Hylsa i rostfritt stål 316L Observera: Uppfyller inte kraven i standard NF P Benämning Pos. Referenskod Enhet Pollarhuvud - med Röd LED-ring Höjd 500 mm 1 RTVDMF50IC P Höjd 600 mm 1 RTVDMF60IC P Styrning Med avkänningsmagnet 2-4 RCHARA P Med låskolv 2-3 RCHARM P Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P CATALOGUE_rechange_ Sida 99 (156) Rman Urbaco-1605

100 8.18 Pollarhuvud, modell Vendôme med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Skruvsats för fixering pollarhuvud på styrning 5 RVIS15 P Topplock rostfritt 316L 7 RTOPTRAD-ST P Röd LED-ring transparent, för pollare Ø250 mm 6 RCLR P Röd LED-ring diffuserande för pollare Ø250 mm 6 RCLRBD P Vit LED-ring, transparent, för pollare Ø250 mm 6 RCLN P CATALOGUE_rechange_ Sida 100 (156) Rman Urbaco-1605

101 8.19 Pollarhuvud, modell Vendôme (HD) Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.19 Pollarhuvud, modell Vendôme (HD) VIKTIGT! För pollare levererade efter Kontakta oss om pollaren levererades före Hylsa i rostfritt stål 316L Observera: Ringen A finns endast på pollare i höjden 700 mm Benämning Pos. Referenskod Enhet Pollarhuvud - med reflexband gul Höjd 700 mm djup 10 mm 4 RTVDMF70H P Höjd 700 mm djup 20 mm 4 RTVDMF70H2 P Höjd 900 mm djup 10 mm 4 RTVDMF90H P Höjd 900 mm djup 20 mm 4 RTVDMF90H2 P Styrning Med avkänningsmagnet 1 RCHARA P Med låskolv 1 RCHARM P CATALOGUE_rechange_ Sida 101 (156) Rman Urbaco-1605

102 8.19 Pollarhuvud, modell Vendôme (HD) Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 5 RAIMPFDCTRAD P Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 3 RVIS14 P VITT reflexband klass II, bredd 30 mm 2 RBOBRB P GULT reflexband klass II, bredd 30 mm 2 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 2 RBOBRR P CATALOGUE_rechange_ Sida 102 (156) Rman Urbaco-1605

103 8.20 Pollarhuvud, modell Vendôme (HD) med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.20 Pollarhuvud, modell Vendôme (HD) med LED-ring Pollarhuvud - med Röd LED-ring och reflexband gul Höjd 700 mm djup 10 mm 1 RTVDMF70HCL P Höjd 700 mm djup 20 mm 1 RTVDMF70H2CL P Höjd 900 mm djup 10 mm 1 RTVDMF90HCL P Höjd 900 mm djup 20 mm 1 RTVDMF90H2CL P Styrning Med avkänningsmagnet 2-4 RCHARA P Med låskolv 2-3 RCHARM P Övrigt Fäste med infästningsdetaljer för magnetiskt gränsläge 4 RAIMPFDCTRAD P CATALOGUE_rechange_ Sida 103 (156) Rman Urbaco-1605

104 8.20 Pollarhuvud, modell Vendôme (HD) med LED-ring Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Förstärkt låskolv med skruvar 3 RPENR P Skruvsats för fixering pollarhuvud på styrning 5 RVIS08 P Skruvkit för lock till pollarhuvud 7 RKITVIS040 P VITT reflexband klass II, bredd 30 mm 9 RBOBRB P GULT reflexband klass II, bredd 30 mm 9 RBOBRJ P RÖTT reflexband klass II, bredd 30 mm 9 RBOBRR P Topplock rostfritt 316L För pollare med höjd 700 mm och 900 mm. Tjocklek 10 mm Topplock rostfritt 316L För pollare med höjd 900 mm. Tjocklek 20 mm 6 RCG6FCLI P 6 RCTRFCLI P Röd LED-ring transparent, för pollare Ø250 mm 8 RCLR P Vit LED-ring, transparent, för pollare Ø250 mm 8 RCLN P CATALOGUE_rechange_ Sida 104 (156) Rman Urbaco-1605

105 8.21 Nycklar för halvautomatiska pollare Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.21 Nycklar för halvautomatiska pollare Benämning Pos. Referenskod Enhet Avtryck triangel, 11 mm (E11) För pollare höjd 300 mm 1 RTIVR30TE11 P För pollare höjd 400 mm 1 RTIVR40TE11 P För pollare höjd 500 mm 1 RTIVR50TE11 P För pollare höjd 600 mm 1 RTIVR60TE11 P För pollare höjd 620 mm 1 RTIVR62TE11 P För säkerhetspollare (HD) höjd 700 mm OBS: FÖR POLLARE LEVERERADE FRÅN FÖR POLLARE LEVERERADE FÖRE 2009, KONTAKTA OSS. 1 RTIVR70HDTE11 P För säkerhetspollare (HD) höjd 900 mm OBS: FÖR POLLARE LEVERERADE FRÅN FÖR POLLARE LEVERERADE FÖRE 2009, KONTAKTA OSS. 1 RTIVR90HDTE11 P Servicenyckel avtryck triangel, 11 mm (E11) 3 BOCLESL11 P CATALOGUE_rechange_ Sida 105 (156) Rman Urbaco-1605

106 8.21 Nycklar för halvautomatiska pollare Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Avtryck triangel, 14 mm (E14) För pollare höjd 300 mm 1 RTIVR30TE14 P För pollare höjd 400 mm 1 RTIVR40TE14 P För pollare höjd 600 mm 1 RTIVR60TEDL P För pollare höjd 620 mm 1 RTIVR62TEDL P För säkerhetspollare (HD) höjd 700 mm OBS: FÖR POLLARE LEVERERADE FRÅN FÖR POLLARE LEVERERADE FÖRE 2009, KONTAKTA OSS. 1 RTIVR70HDTEDL P För säkerhetspollare (HD) höjd 900 mm OBS: FÖR POLLARE LEVERERADE FRÅN FÖR POLLARE LEVERERADE FÖRE 2009, KONTAKTA OSS. 1 RTIVR90HDTEDL P Servicenyckel avtryck halvmåne (Demi Lune)(EDL eller trois quart de cercle) 3 BOCLESLDL P Avtryck Typ A (ESA) För pollare höjd 300 mm 1 RTIVR30TESA P För pollare höjd 400 mm 1 RTIVR40TESA P För pollare höjd 500 mm 1 RTIVR50TESA P För pollare höjd 600 mm 1 RTIVR60TESA P För pollare höjd 620 mm 1 RTIVR62TESA P För säkerhetspollare (HD) höjd 700 mm OBS: FÖR POLLARE LEVERERADE FRÅN FÖR POLLARE LEVERERADE FÖRE 2009, KONTAKTA OSS. 1 RTIVR70HDTESA P För säkerhetspollare (HD) höjd 900 mm OBS: FÖR POLLARE LEVERERADE FRÅN FÖR POLLARE LEVERERADE FÖRE 2009, KONTAKTA OSS. 1 RTIVR90HDTESA P Servicenyckel avtryck typ A (ESA) 3 BOCLESLESA P Avtryck femhörning (Pentagone) (EPE) För pollare höjd 500 och 520 mm 1 RTIVR50TEPE P Servicenyckel avtryck Femhörning (Pentagone) (EPE) 3 BOCLESLEPE P Gemensamma delar Låsanordning och skruv för låsing av kolv 2 RBIEL2B P Förstärkt låskolv med skruvar 4 RPENR P CATALOGUE_rechange_ Sida 106 (156) Rman Urbaco-1605

107 8.22 Luftcylindrar, övriga pneumatikkomponenter Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.22 Luftcylindrar, övriga pneumatikkomponenter CATALOGUE_rechange_ Sida 107 (156) Rman Urbaco-1605

108 8.22 Luftcylindrar, övriga pneumatikkomponenter Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition Bild Beskriving Pos. Ref.kod. Enhet Bild Beskriving Ref.kod. Enhet Set 10 L- koppling M¼/T10 9 RRPC1/4A P Set 10 T- koppling T10/T10/T10 12 RRPT Set 10 L- koppling med lock M3/8/T10 RRPC3/8A P Set 10 L- koppling T10/T10 RRPC P Set 10 L- koppling med lock M¼/T10 RRPCC1/4A P Set 10 Koppling höger T10/T10 RRPD P Set 10 koppling höger M¼/T10 10 RRPDC1/4A P Set 15 kopplingar: -5 höger T10/T10 RRCAIR P Set 10 koppling höger M3/8/T10 Set 10 koppling höger m lock M¼/T10 10 RRPD3/8A P 11 RRPDC1/4A P - 5 T- koppling T10/T10/T10-5 kopplingar med lock T10/T10 Benämning Pos. Referenskod Enhet Pneumatisk cylinder För pollare höjd 300 mm 1 RVEPF30T P För pollare höjd 400 och 420 mm 1 RVEPF40T P CATALOGUE_rechange_ Sida 108 (156) Rman Urbaco-1605

109 8.22 Luftcylindrar, övriga pneumatikkomponenter Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition För pollare höjd 500 och 520 mm 1 RVEPF50T P För pollare höjd 600 och 620 mm 1 RVEPF60T P För pollare höjd 700 och 720 mm (utom modell HD) 1 RVEPF70T P För säkerhetspollare (HD) höjd 700 mm OBS: FÖR POLLARE LEVERERADE EFTER RVEPF80T P För säkerhetspollare (HD) höjd 700 och 900 mm OBS: För pollare 700 mm levererade efter RVEPF93T P Styrning - med skruvar för fixering Styrning totallängd 335 mm 2 RETRA332 P Styrning totallängd 435 mm 2 RETRA432 P Styrning totallängd 535 mm 2 RETRA532 P Styrning totallängd 615 mm 2 RETRA613H P Styrning totallängd 705 mm 2 RETRA702 P Styrning totallängd 735 mm 2 RETRA733 P Styrning totallängd 935 mm 2 RETRA963 P Styrning totallängd 965 mm 2 RETRA965 P Övrigt Luftregulator 5 REDB2 P Magnetventil positiv säkerhet 8 W med täckta rördelar 6 REVB3 P Magnetventil negativ säkerhet 8 W med täckta rördelar 7 REVB3CON P Magnetventil negativ säkerhet med täckta rördelar och system för manuell sänkning 8 REVB4 P Magnetventil (sats) 8 W för ersättning «BLÅ» Danfoss 6 REVB P Luftslang PA12 Ring med 50 lpm Ej i bild RFLEXPNEU P Backventil med snabbkoppling T10 Ej i bild RCLPAR P Stag 3 RTRV P CATALOGUE_rechange_ Sida 109 (156) Rman Urbaco-1605

110 8.23 Hydraulcylindrar Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition 8.23 Hydraulcylindrar Säljs färdiga att använda, med slangar och snabbkopplingar. Oljefyllda och avluftade. Benämning Pos. Referenskod Enhet Hydraulcylinder färdig att använda För pollare höjd 600 och 620 mm 1 RVHEF60T P För säkerhetspollare (HD) höjd 700 och 900 mm OBS: FÖR POLLARE LEVERERADE EFTER RVEHF90T P För säkerhetspollare (HD) höjd 700 och 900 mm OBS: FÖR POLLARE LEVERERADE FRÅN RVEHF90T2 p För säkerhetspollare (HD) höjd 700 och 900 mm med funktion EFO 1 RVEHF90T3 p Hydraulstag För pollare höjd 600 mm med LED-ring 2 RTI600 P CATALOGUE_rechange_ Sida 110 (156) Rman Urbaco-1605

111 8.23 Hydraulcylindrar Automatiska (pneumatiska hydrauliska), halvautomatiska typ Tradition För säkerhetspollare (HD) höjd 700 mm OBS: FÖR POLLARE LEVERERADE EFTER RTIHD700 P För säkerhetspollare (HD) höjd 700 och 900 mm OBS: FÖR POLLARE 700 mm LEVERERADE EFTER RTIHD900 P Övrigt Stag 3 RTRV P Kit fixering hydraulcylinder - 5 RKITFIXBEAH900 P CATALOGUE_rechange_ Sida 111 (156) Rman Urbaco-1605

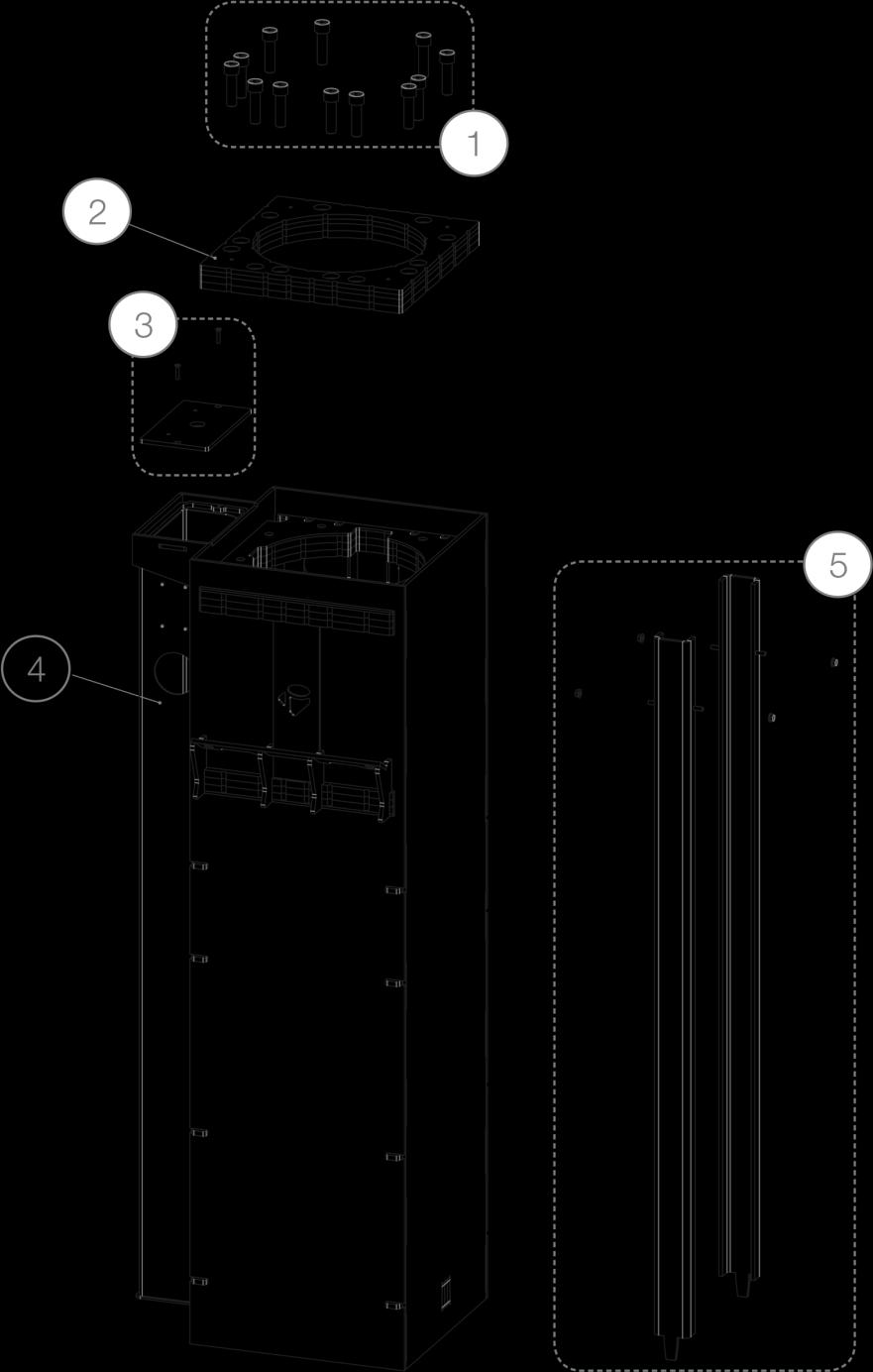

112 9.1 Fundamentsdel Säkerhetspollare ONE 9 SÄKERHETSPOLLARE ONE 9.1 Fundamentsdel Benämning Pos. Referenskod Enhet Skruvsats för lock 1 RONE-VIS01 P Lock 2 Kontakta oss P Lucka 3 RONE-DIV01 P Fundamentsdel 4 Kontakta oss P Glidskenor med skruvar 5 RONE-GUI01 P CATALOGUE_rechange_ Sida 112 (156) Rman Urbaco-1605

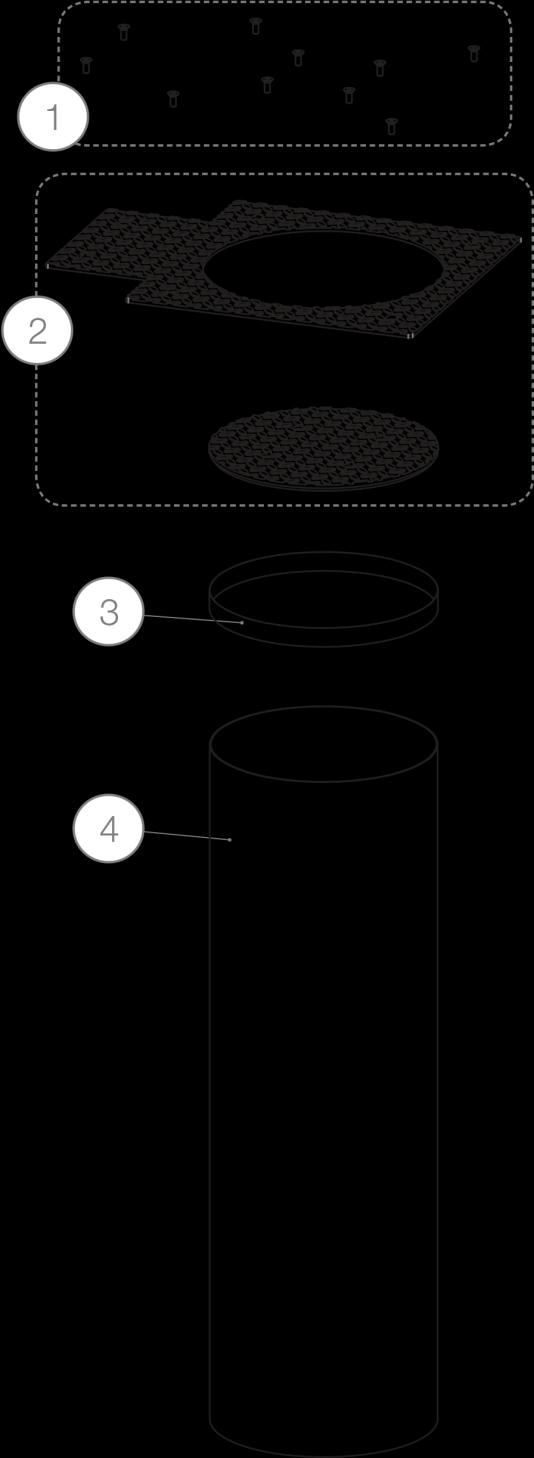

113 9.2 Ytterhölje för pollare utan LED-ring Säkerhetspollare ONE 9.2 Ytterhölje för pollare utan LED-ring Benämning Pos. Referenskod Enhet Skruvsats 1 RONE-VIS02 P Lock och marklock i durkplåt, stål - RAL ska anges vid beställning 2 RONE-DIV02 P Lock och marklock i durkplåt, rostfritt stål 2 RONE-DIV05 P Reflexband vit 3 RONE-BRB P Stålhylsa - RAL ska anges vid beställning 4 RONE-HBO32101A03 P Rostfri hylsa 4 RONE-HBO32101I03 P CATALOGUE_rechange_ Sida 113 (156) Rman Urbaco-1605

114 9.3 Ytterhölje för pollare med LED-ring Säkerhetspollare ONE 9.3 Ytterhölje för pollare med LED-ring Benämning Pos. Referenskod Enhet Skruvsats 1 RONE-VIS02 P Lock och marklock i durkplåt, stål - RAL ska anges vid beställning 2 RONE-DIV04 P Lock och marklock i durkplåt, rostfritt stål 2 RONE-DIV06 P Reflexband vit 3 RONE-BRB P Stålhylsa - RAL ska anges vid beställning 4 RONE-HBO32100A03 P Rostfri hylsa 4 RONE-HBO32100I03 P CATALOGUE_rechange_ Sida 114 (156) Rman Urbaco-1605

115 9.4 Skena för gränslägen Säkerhetspollare ONE 9.4 Skena för gränslägen Benämning Pos. Referenskod Enhet Varningssummer (varnar när pollaren rör sig) 1 RONE-BUZ01 P Värmare 50 W 2 RCHF50 P Värmare 75 W 3 RCHF75 P Skena med övre och nedre gränsläge med skruvar 4a RONE-REG01 P Skena EFO med övre och nedre gränsläge med skruvar 4b RONE-REG02 P Gränsläge med skruvar 5 RONE-FDC01 P CATALOGUE_rechange_ Sida 115 (156) Rman Urbaco-1605

116 9.5 Pollarhuvuden Säkerhetspollare ONE 9.5 Pollarhuvuden Benämning Pos. Referenskod Enhet Kit med styrningar och mellanlägg 1 RONE-GUI02 P Magnet med platta 2 RONE-FDC02 P Distansring 3 Kontakta oss P Pollarhuvud 4 Kontakta oss P Skruvsats för täcklock 5 RONE-VIS03 P Täcklock 6 Kontakta oss P Plastring diffusör för LED-ring 7 RONE-LUM01 P LED-ring vit 8 RONE-LUM03 P LED-ring röd 8 RONE-LUM04 P Support för LED-ring 9 Kontakta oss P CATALOGUE_rechange_ Sida 116 (156) Rman Urbaco-1605

117 9.6 Hydraulcylinder Säkerhetspollare ONE 9.6 Hydraulcylinder Benämning Pos. Referenskod Enhet Hydraulcylinder med avluftad slang, färdig med värmekabel monterad 1b RONE-VER01 P Hydraulcylinder med avluftad slang, färdig 1a RONE-VER02 P Hydraulcylinder EFO med avluftad slang, färdig med värmekabel monterad 1b RONE-VER03 P Hydraulcylinder EFO med avluftad slang, färdig 1a RONE-VER04 P Kit värmekabel 2 RONE-DIV03 P Skruvkit för montering cylinder/pollarhuvud 3 RONE-VIS05 P CATALOGUE_rechange_ Sida 117 (156) Rman Urbaco-1605

118 10.1 Styrskåp i stål Styrskåp 10 STYRSKÅP 10.1 Styrskåp i stål Referenskoder motsvarande koder för apparatskåp: CC3 CC5.. Teknisk information för att särskilja ett stålskåp: dörrlåset har 1 hål Benämning Referenskod Enhet Tomt skåp Dimensioner mm - RAL Isolerat, med lås, pneumatisk installation RCC51 P Dimensioner mm - RAL Isolerat, med lås, hydraulisk installation Dimensioner mm - RAL Isolerat, med lås, pneumatisk installation Dimensioner mm - RAL Isolerat, med lås, hydraulisk installation Bottengaller RCC51H RCC31 RCC31H P P P För dimensioner RGRL17 P För dimensioner RGRL11 P Värmesystem för alla styrskåp Ventileringskit 40 m 3 med skyddsgaller RKVNTAB P Ventileringskit 120 m 3 med skyddsgaller RKVNTAB2 P Skyddsgaller i plast (par) RKVNTOUIE P Skyddstak L310 H380 P50 - RAL ska anges vid beställning - med skruvar Skyddstak L210 H240 P35 - RAL ska anges vid beställning - med skruvar Låsanordning alla styrskåp RKVNTOBT RKVNTOBT2 P P Lås Cyclope med nycklar RSERARM P Triangelnyckel, 11 mm för nödöppningslucka BOCLESL11 P Fäste för styrskåp Fäste för 1 hydraulikgrupp 1,1 eller 2,2 kw (montering av gruppen på sidan av skåpet) RCC51HB1 P CATALOGUE_rechange_ Sida 118 (156) Rman Urbaco-1605

119 10.1 Styrskåp i stål Styrskåp Fäste för styrskåp Fäste för 1 hydraulikgrupp 1,1 eller 2,2 kw (montering av gruppen på sidan av skåpet) RCC31HB1 P Fästen för 1 till 3 hydraulikgrupper 1,1 eller 2,2 kw (monteras i botten på skåpet) RCC31HB3 P Fästen för 4 hydraulikgrupper 1,1 eller 2,2 kw RCC31HB4 P Fästen för 5 hydraulikgrupper 1,1 eller 2,2 kw RCC31HB5 P Fäste för EFO-grupp med skruvar RCC31HB1EFO P Fäste för kompressor 15 eller 50 liter RCC31PSC P Diverse Nödöppningslucka (för redan monterat skåp) RTAUCBARM P Set med 10 brytaxlar för bultlucka RAXECB P Kontakt och kontaktfäste för bultlucka RTAUSC P Nödstoppsknapp (för redan monterat skåp) RBAVM P CATALOGUE_rechange_ Sida 119 (156) Rman Urbaco-1605

120 10.2 Styrskåp i aluminium Styrskåp 10.2 Styrskåp i aluminium Referenskoder motsvarande koder för stålskåp: - CC3 - CC5.. Teknisk information för att särskilja ett aluminium: dörrlåset har 3 hål Benämning Referenskod Enhet Tomt skåp Dimensioner mm - RAL Isolerat, med lås, pneumatisk installation RCC51ALU P Dimensioner mm - RAL Isolerat, med lås, hydraulisk installation RCC51HALU P Dimensioner mm - RAL Isolerat, med lås RCC52ALU P Dimensioner mm - RAL Isolerat, med lås, pneumatisk installation Dimensioner mm - RAL Isolerat, med lås, hydraulisk installation RCC31ALU RCC31HALU P P Dimensioner mm - RAL Isolerat, med lås RCC32ALU P Bottengaller För dimensioner RGRL17 P För dimensioner RGRL11 P Värmehantering alla skåp Ventileringskit 40m 3 med skyddsgaller RKVNTAB P Ventileringskit 120m 3 med skyddsgaller RKVNTAB2 P Skyddsgaller i plast (par) RKVNTOUIE P Skyddstak L310 H380 P50 - RAL ska anges vid beställning - Med skruvar RKVNTOBT P Skyddstak L210 H240 P35 - RAL ska anges vid beställning - Med skruvar RKVNTOBT2 P Låsanordning Låssystem för styrskåp (med handtag, koppling och lås) RSER099 P Låssystem för styrskåp (med handtag, koppling och lås) RSER100 P Set med 3 gångjärn (alla skåp) RSER101 P Fäste för styrskåp Fäste 1 hydraulikgrupp 1,1 eller 2,2 kw (montering av gruppen på sidan av skåpet) RCC31HB1 P CATALOGUE_rechange_ Sida 120 (156) Rman Urbaco-1605

121 10.2 Styrskåp i aluminium Styrskåp Fästen för 1 till 3 hydraulikgrupper 1,1 eller 2,2 kw (monteras i botten på skåpet) RCC31HB3 P Fästen för 4 hydraulikgrupper 1,1 eller 2,2 kw RCC31HB4 P Fästen för 5 hydraulikgrupper 1,1 eller 2,2 kw RCC31HB5 P Fäste för EFO med skruvar RCC31HB1EFO P Fäste för kompressor 15 och 50 liter RCC31PSC P CATALOGUE_rechange_ Sida 121 (156) Rman Urbaco-1605

122 10.3 Teknikcentraler Styrskåp 10.3 Teknikcentraler Referenskoder för teknikcentraler: - CC1 - CC2.. - CC4 Benämning Referenskod Enhet Tom teknikcentral Polykarbonat IP67, Dimensioner 378x278x130 mm, transparent lock RCE092 P Tomt stålskåp - Isolerat, ventilerat med kabelgenomföringar Dimensioner mm RCCLI P Dimensioner mm RCC1I P Dimensioner mm RCC2I P Dimensioner mm RCC21I P Dimensioner mm RCC22I P Dimensioner mm RCC4I P Bottengaller Skåp 378x278 mm RCE096 P Skåp mm RCGRE P Skåp mm RCGRL P Skåp mm RCGR1 P Skåp mm RCGR2 P Skåp mm RCGR21 P Skåp mm RCGR4 P Värmehantering Ventileringskit med skyddsgaller i metall för skåp RAL 7035 RKVNT P Ventileringskit med skyddsgaller metall för skåp RAL 7032 RKVNT2 P Ventileringskit med skyddsgaller plast för stålskåp RKVNT3 P Låsanordning för skåp med ventilationsöppningar i stål 2433A låscylinder med 2 nycklar RBARCOF P Set med 20 nycklar 2433A RCLE2433A P CATALOGUE_rechange_ Sida 122 (156) Rman Urbaco-1605

123 10.3 Teknikcentraler Styrskåp Handtag med lås (inkluderar 2 nycklar och anslag) RPOIGNCOF P Kabelgenomföringar Set med 10 kabelgenomföringar ISO 16 RPE16 P Set med 10 kabelgenomföringar ISO 20 RPE20 P Set med 10 kabelgenomföringar ISO 25 RPE25 P Sockel för golvmontage För skåp dimension mm RREH03 P För skåp dimension mm RREH04 P Diverse Väggfäste för skåp med ventilationsöppningar i stål RSUPCOF P Väggfäste för skåp med ventilationsöppningar i plast RSUPCOF2 P CATALOGUE_rechange_ Sida 123 (156) Rman Urbaco-1605

124 10.4 Pelare City 0 Styrskåp 10.4 Pelare City 0 Referenskoder för pelare: - C0 Benämning Referenskod Enhet Tom pelare City 0 nu - RAL Utan frontpanel RCITY0N P Luckor Lucka nödstopp 67x150 mm RTAUC0 P Tekniklucka 122x270 mm RTTPC0 P Tekniklucka 122x150 mm RTTGC0 P Låsanordning Fyrkantsnyckel 5/9 för nödöppningslucka RCLECARAL P Frontplåt Neutral frontplåt med front RFCF0001 P Frontplåt för signalljus R/O Ø65 med front RFCF0006 P Signalljus Signalljus R/O Ø65 RCFERO P Signalljus R/G Ø65 RCFERV P CATALOGUE_rechange_ Sida 124 (156) Rman Urbaco-1605

125 10.5 Pelare City 1 Styrskåp 10.5 Pelare City 1 Referenskoder för pelare: - C1 Benämning Referenskod Enhet Tom pelare City 1 enkelsidig - RAL ska anges vid beställning - med neutral frontplåt C1S0000 P City 1 dubbelsidig - RAL ska anges vid beställning - med neutrala frontplåtar C1D0000 P Installationstillbehör Fästsockel (med skruvar) RCITY1E P Fästring RPL017 P Bottengaller Galler City 1 RGRLC1 P Lucka Lucka nödstopp - RAL ska anges vid beställning RTAUC1 P Lucka nödöpning - RAL ska anges vid beställning RTAUCB1 P Låsanordning Nyckel för dörr och frontplåt RCLEC3 P Fyrkantsnyckel 5/9 för nödöppningslucka RCLECARAL P Låsstopp för frontplåt RVD030 P Lås till dörr och frontplåt RSERC3IT P Frontplåt Neural frontplåt med front RFCF1001 P Frontplåt för signalljus R/O Ø65 med front RFCF1015 P Signalljus Signalljus R/O Ø65 RCFERO P Signalljus R/G Ø65 RCFERV P LED-ring för version med huv Vit LED-ring RCLBC1 P CATALOGUE_rechange_ Sida 125 (156) Rman Urbaco-1605

126 10.5 Pelare City 1 Styrskåp Röd LED-ring RCLRC1 P Diverse Set med 10 brytaxlar för bultlucka RAXECB P Kontakt och kontaktfäste för bultlucka RTAUSC P Nödstoppsknapp RBAU1 P CATALOGUE_rechange_ Sida 126 (156) Rman Urbaco-1605

127 10.6 Pelare City 3 Styrskåp 10.6 Pelare City 3 Referenskoder för pelare: - C3 Benämning Referenskod Enhet Tom pelare City 3 enkelsidig - Isolerad, ventilerad - RAL ska anges vid beställning - Utan frontpanel RCITY3I P City 3 dubbelsidig - Isolerad, ventilerad - RAL ska anges vid beställning - Utan frontpaneler Installationstillbehör RCITY3DI P Fästsockel (med skruvar) RCITY3E P Fästring RPL022 P Bottengaller Galler City 3 RGRLC3 P Lucka Lucka nödstopp - RAL ska anges vid beställning RTAUC3C P Nödöppningslucka - RAL ska anges vid beställning RTAUCB P Låsanordning Nyckel för dörr och frontplåt RCLEC3 P Fyrkantsnyckel 5/9 för nödöppningslucka RCLECARAL P Låsanslag för frontplåt RVD030 P Lås till dörr och frontplåt RSERC3IT P Frontplåt Neutral frontplåt med front RFCF3001 P Frontplåt för signalljus R/O Ø65 med front RFCF3037 P Standardfront RCFC3ST P Signalljus Signalljus R/O Ø65 RCFERO P CATALOGUE_rechange_ Sida 127 (156) Rman Urbaco-1605

128 10.6 Pelare City 3 Styrskåp Signalljus R/G Ø65 RCFERV P Värmehantering Ventilationskit (fläkt, fäste) RVENTC3 P Diverse Set med 10 brytaxlar för bultlucka RAXECB P Kontakt och kontaktfäste för bultlucka RTAUSC P Nödstoppsknapp RBAU3 P CATALOGUE_rechange_ Sida 128 (156) Rman Urbaco-1605

129 10.7 Pelare City 5 Styrskåp 10.7 Pelare City 5 Referenskoder för pelare: - C5 Benämning Referenskod Enhet Tom pelare - RAL ska anges vid beställning City 5 tomt skåp - låg sockel - 1 modul hel dörr RCITY5005 P City 5 tomt skåp - låg sockel - 2 moduler, hel dörr RCITY5007 P City 5 tomt skåp - låg sockel - 3 moduler, hel dörr RCITY5021 P City 5 tomt skåp - hög sockel - 1 modul hel dörr RCITY5019 P City 5 tomt skåp - hög sockel - 2 moduler hela dörrar RCITY5018 P City 5 tomt skåp - hög sockel - 3 moduler, hel dörr RCITY5017 P City 5 mini, tomt - hög sockel - 1 modul med dörr, dubbelsidig - Utan frontpaneler RCITY5003 P City 5 Drive-in, tomt - hög sockel - 1 modul hel dörr - 1 modul enkelsidig - Utan frontpanel RCITY5010 P City 5 Drive-in, tomt - hög sockel - 1 modul hel dörr - 1 modul dubbelsidig - Utan frontpaneler City 5 Drive-in, tomt - låg sockel - 1 modul hel dörr - 1 modul dubbelsidig - Utan frontpaneler RCITY5001 RCITY5020 P P City 5 Piéton, tomt- låg sockel - 2 moduler, hela dörrar - 1 modul enkelsidig - Utan frontpanel RCITY5009 P City 5 Piéton, tomt- låg sockel - 2 moduler, hela dörrar - 1 modul dubbelsidig - Utan frontpaneler City 5 Piéton, tomt - hög sockel - 2 moduler, hela dörrar - 1 modul enkelsidig - Utan frontpanel RCITY5002 RCITY5004 P P City 5 Carandbus, tomt - hög sockel - 3 moduler, hela dörrar - 1 modul enkelsidig - Utan frontpanel RCITY5022 P City 5 Carandbus, tomt - hög sockel - 3 moduler, hela dörrar - 1 modul dubbelsidig - Utan frontpaneler RCITY5015 P CATALOGUE_rechange_ Sida 129 (156) Rman Urbaco-1605

130 10.7 Pelare City 5 Styrskåp Moduler - RAL ska anges vid beställning Låg sockel RCITY5SBN P Hög sockel RCITY5SHN P Tak RCITY5CHN P Modul med hel dörr RCITY5MPN P Modul med dörr, enkelsidig RCITY5MFN P Modul med dörr, dubbelsidig RCITY5PGM P Skruvar Skruvsats för koppling topplock på modul RVIS041 P Skruvsats för koppling av en modul på en annan RVIS047 P Låsanordning Lås, avtryck triangel 11 mm för nödöppningslucka RCITY5SETP P Låsanslag för nödöppningslucka RBUTAUC5 P Lås till dörr RSERC5 P Lås med tringelnyckel för dörr RCITY5SER P Nyckel för dörr RCLEC3 P Triangelnyckel, 11 mm för nödöppningslucka BOCLESL11 P Bottenplatta Bottenplatta RPLCOMPT P Lucka Lucka nödstopp - RAL ska anges vid beställning RTAUC5E11 P Frontplåt Liten neutral frontplåt RF5001 P Liten frontplåt för signalljus R/O Ø65 (totalhöjd frontplåt: 350 mm) RF5022 P Liten frontplåt för signalljus R/O Ø65 (totalhöjd frontplåt: 354 mm) RF5102 P Mellanstor frontplåt med front RFCF5013 P Mellanstor frontplåt för signalljus R/O Ø65 med front RFCF5052 P CATALOGUE_rechange_ Sida 130 (156) Rman Urbaco-1605

131 10.7 Pelare City 5 Styrskåp Stor neutral frontplåt med front RFCF5048 P Stor frontplåt för signalljus R/O Ø65 med front RFCF5040 P Signalljus Signalljus R/O Ø65 RCFERO P Signalljus R/G Ø65 RCFERV P Diverse Nödstoppsknapp RBAU5 P CATALOGUE_rechange_ Sida 131 (156) Rman Urbaco-1605

132 10.8 Pelare City 6 Styrskåp 10.8 Pelare City 6 Referenskoder för pelare: - C6 Benämning Referenskod Enhet Tom pelare City 6 stål, tom (låg modul + tak) - Isolerat, ventilerat - RAL ska anges vid beställning - Utan frontpanel RCITY6I P City 6 rostfritt, tom (låg modul + tak) - Isolerat, ventilerat - Utan frontpanel RCITY6II P Moduler Låg modul City 6 stål - Isolerat - RAL ska anges vid beställning - Utan frontpanel RCITY6MBI P Topplock City 6 stål - Isolerat, ventilerat - RAL ska anges vid beställning RCITY6MCI P Tilläggsmodul City 6 stål face H340 - Isolerat - RAL ska anges vid beställning - Utan frontpanel RCITY6MSI P Tilläggsmodul City 6 stål för UHF-antenn - RAL ska anges vid beställning RCITY6MTAG P Låg modul City 6 rostfritt - Isolerat - Utan frontpanel RCITY6MBII P Topplock City 6 rostfritt - Isolerat, ventilerat RCITY6MCII P Skruvar Skruvsats för montering av topplock på modul eller modul på modul RCITY6KVIS P Installationstillbehör Fästsockel (med skruvar) RCITY3E P Fästbricka RPL022 P Lucka Lucka nödstopp för City 6 stål - RAL ska anges vid beställning RTAUC6 P Nödöppningslucka för City 6 stål - RAL ska anges vid beställning RTAUCB P Nödöppningslucka för City 6 rostfritt (inox) RTAUCBI P Bottengaller Galler City 6 bottenmodul RGRLC6B P CATALOGUE_rechange_ Sida 132 (156) Rman Urbaco-1605

133 10.8 Pelare City 6 Styrskåp Galler City 6 tilläggsmodul RCITY6GRM P Låsanordning Nyckel till dörr, frontplåt och skrivarlucka RCLEC3 P Fyrkantsnyckel 5/9 för nödöppningslucka RCLECARAL P Låsanslag för frontplåt RVD030 P Lås till dörr och frontplåt RSERC3IT P Frontplåt Frontplåt H520 mm neutral med front RFCF6024 P Frontplåt H340 mm neutral med front RFCF3001 P Frontplåt H175 mm för signalljus Röd eller Orange Ø65 (front för skrivarlucka) RFCF6113 P Frontplåt H520 mm för signalljus R/O Ø65 med front RFCF6006 P Frontplåt H520 mm för signalljus R/O Ø100 och linser med front RFCF6016 P Frontplåt H520 mm för signalljus R/O Ø100 linser och visir med front RFCF6035 P Frontplåt H340 mm för signalljus R/O Ø100 och linser med front RFCF3135 P Frontplåt H340 mm för signalljus R/O Ø100 linser och visir med front RFCF3098 P Frontplåt H340 mm för signalljus R/O Ø200 med front RFCF3093 P Standardfront H520 mm för City 6 RCFC6ST P Signalljus Signalljus R/O Ø65 och Ø100 RCFERO P Signalljus R/G Ø65 RCFERV P Signalljus Grön Ø100 RCFELSIV P Signalljus Röd Ø200 RCFR200 P Lins för signalljus Ø100 RCFBN P Värmehantering Ventilationskit (fläkt, fäste) RVENTC3 P Diverse Set med 10 brytaxlar för bultlucka för City 6 stål RAXECB P CATALOGUE_rechange_ Sida 133 (156) Rman Urbaco-1605

134 10.8 Pelare City 6 Styrskåp Set med 10 brytaxlar för bultlucka för City 6 rostfritt (inox) RAXECBI P Kontakt och supportkontakt för bultlucka RTAUSC P Nödstoppsknapp RBAU3 P Gångjärm för dörr City 6 stål (ett) RCHARCITY6 P Öppnakontakt dörr / skrivarlucka / front RC6CONTPORT P CATALOGUE_rechange_ Sida 134 (156) Rman Urbaco-1605

135 11.1 Industri-PC styrsystem 11 STYRSYSTEM 11.1 Industri-PC Benämning Referenskod Enhet Industri-PC LEC-7050B OBSERVERA: Vid beställning måste ursprungsreferensen anges. RCPUPCIN1 P Plint UC1000 RBUC1000 P 11.2 Styrsystem Schneider Electric ZEILO Styrsystem (utan program) - Program ska anges vid beställning RCPUZELIO-SR3 P Expansionsmodul ingångar/utgångar (6 ingångar / 4 utgångar) - Referenskod SCHNEIDER ELECTRIC : SR3XT101B Expansionsmodul ingångar/utgångar (8 ingångar / 6 utgångar) - Referenskod SCHNEIDER ELECTRIC : SR3XT141B REXTZELIO-101B REXTZELIO-141B P P 11.3 Styrsystem Siemens AT224 UTGÅTT SÄLJS INTE MER. Benämning Referenskod Enhet Styrsystem (utan program) - Program ska anges vid beställning article arrêté P Expansionsmodul ingångar article arrêté P Expansionsmodul utgångar article arrêté P Terminal för inställningar TD200 article arrêté P Eprom med fristående program REP224AV2 P Eprom med centraliserat program REP224CV2 P CATALOGUE_rechange_ Sida 135 (156) Rman Urbaco-1605

136 11.4 Styrsystem Siemens LOGO! styrsystem 11.4 Styrsystem Siemens LOGO! Benämning Referenskod Enhet Styrsystem med program för pneumatik RCPULOGO24RC P Styrsystem med program för hydraulik RCPULOGO24RCH P Expansionsmodul ingångar/utgångar REXTLOGO P 11.5 Styrsystem U200 Benämning Referenskod Enhet Styrsystem U200 i kapsling med transformator - compatible motorisation pneumatique 002ZU200 P Expansionskort för ytterligare accesss 002U201 P Styrsystem U200 med effektkort U202H i kapsling med transformator kompatibel med inbyggd hydraulik CC0U200HIB54 P Effektkort U202H för system med inbyggd hydraulik RU202H P 11.6 Styrsystem U400 Benämning Referenskod Enhet Styrsystem U400 i kapsling med transformator - kompatibel med motor 230 V 002ZU400 P Styrsystem U402 i kapsling med transformator - kompatibel med motor 48V 002ZU402 P Strömrktare 800VA ROND1200 P Fäste strömriktare RSUPOND P Set med 4 fasthållningsremmar RONDSM CATALOGUE_rechange_ Sida 136 (156) Rman Urbaco-1605

137 11.6 Styrsystem U400 Övrig elektronik 12 ÖVRIG ELEKTRONIK Benämning Referenskod Enhet Switchade nätaggregat Switchat nätaggregat 24 V DC 1,8A - S RALIM24 V1A8DC P Switchat nätaggregat 24 V DC 6,5A - S RALIM24 V6A5DC P Switchat nätaggregat 24 V DC 3,2A montage på DIN-skena - SDR RALIM24 V3A2DC P Switchat nätaggregat 12V DC 1,67A montage på DIN-skena - MDR RALIM12V1A6DC P Switchat nätaggregat 12V DC 3,5A - S RALIM12V3A5DC P Seriella kablar Seriell kabel DB9 hona mot DB9 hane, längd 3m RCORD048 P Seriell kabel DB9 hona mot DB9 hona, längd 1,80m RCORD075 P Värmare Värmare 60 W V RCHG P Värmare automatreglerad 100 W 230 V - Referenskod LEGRAND : RCHF100 P Värmare automatreglerad 350 W 230 V - Referenskod LEGRAND : RCHF350 P Kontaktorer Kontaktor 24 VAC 25A 2 kontakter NO - Referenskod SCHNEIDER ELECTRIC : A9C20132 RCONT005 P Kontaktor trefas 63A 2 kontakter NO - Referenskod SCHNEIDER ELECTRIC : A9C20863 Kontaktor 230 V AC 20A för pneumatikkompressor - Referenskod LEGRAND : Kontaktor 24 VAC 20A för pneumatikkompressor - Referenskod LEGRAND : eller Kontaktor och termiskt relä för hydraulikgrupp - enfasmatning - LC1D25 LR3D14 Kontaktor och termiskt relä för hydraulikgrupp - trefasmatning - LC1D25 ICT 63A Differential RCONT009 RCONT027 RCONTCOMP RDEMGRPH RDEMGRPHSRU P P P P P Differential 2P 40A 30mA typ AC - Referenskod LEGRAND : eller RDIFF031 P CATALOGUE_rechange_ Sida 137 (156) Rman Urbaco-1605

138 11.6 Styrsystem U400 Övrig elektronik Differential 4P 40A 30mA typ AC - Referenskod LEGRAND : eller Differential 4P 63A 30mA typ AC - Referenskod LEGRAND : eller Strömbrytare RDIFF038 RDIFF038 P P Strömbrytare 2P 2A kurva C - Referenskod LEGRAND : RDISJ001 P Strömbrytare 2P 16A kurva C - Referenskod LEGRAND : RDISJ005 P Strömbrytare 2P 32A kurva C - Referenskod LEGRAND : RDISJ008 P Strömbrytare differential 16A 30mA kurva C typ AC - Referenskod LEGRAND : Strömbrytare differential 32A 30mA kurva C typ AC - Referenskod LEGRAND : Strömbrytare differential 63A 30mA kurva C typ AC - Referenskod LEGRAND : RDISJ009 RDISJ012 RDISJ016 P P P Strömbrytare 4P 25A kurva D - Referenskod LEGRAND : eller RDISJ021 P Strömbrytare 2P 20A kurva C - Referenskod LEGRAND : RDISJ023 P Strömbrytare 2P 25A kurva C - Referenskod LEGRAND : RDISJ024 P Strömbrytare 2P 25A kurva D - Referenskod LEGRAND : eller RDISJ030 P Strömbrytare 2P 16A kurva D - Referenskod LEGRAND : eller RDISJ033 P Strömbrytare 4P 32A kurva D - Referenskod LEGRAND : eller RDISJ037 P Strömbrytare 4P 63A kurva D - Referenskod LEGRAND : eller RDISJ040 P Strömbrytare 4P 40A kurva D - Referenskod LEGRAND : eller RDISJ043 P Strömbrytare 4P 16A kurva D - Referenskod LEGRAND : RDISJ057 P Strömbrytare 4P 20A kurva D - Referenskod LEGRAND : eller RDISJ058 P Strömbrytare 2P 10A kurva C - Referenskod LEGRAND : RDISJ061 P Strömbrytare 2P 16A kurva C - Referenskod LEGRAND : RDISJ062 P Strömbrytare 4P 63A kurva C - Referenskod LEGRAND : RDISJ069 P Strömbrytare differential 2P 10A 30mA kurva C typ AC - Referenskod LEGRAND : RDISJ075 P Diverse RPRISACESS P CATALOGUE_rechange_ Sida 138 (156) Rman Urbaco-1605

139 11.6 Styrsystem U400 Övrig elektronik I 230 V 2P+T montage på DIN-skena Sektorfilter Sektorfilter 230 V 3A Design FN2080 RFILSECT3A P Sektorfilter 230 V 3A Design SHURTER - montage på DIN-skena RFILSECT3ARD P Säkringar Glassäkring 5x20 2A - sats med 10 säkringar RFUSV2A P Glassäkring 5x20 3,15A - sats med 10 säkringar RFUSV3A P Glassäkring 5x20 4A - sats med 10 säkringar RFUSV4A P Glassäkring 5x20 GG 5A - sats med 10 säkringar RFUSV5AGG P Glassäkring 5x20 AM 5A - sats med 10 säkringar RFUSV5AAM P Glassäkring 5x20 GG 6,3A - sats med 10 säkringar RFUSV6A3GG P Säkring GG 1A - sats med 10 säkringar RFUS1AGG P Säkring GG 2A - sats med 10 säkringar RFUS2AGG P Säkring AM 4A - sats med 10 säkringar RFUS4AGG P Säkring GG 4A - sats med 10 säkringar RFUS4AAM P Säkring AM 6A - sats med 10 säkringar RFUS6AAM P Säkring AM 8A - sats med 10 säkringar RFUS8AAM P Säkring AM 10A - sats med 10 säkringar RFUS10AAM P Säkring AM 12A - sats med 10 säkringar RFUS12AAM P Tidur Digitalt veckour 1 kanal - Referenskod SCHNEIDER ELECTRIC : RHRLH1 P Digitalt veckour 2 kanaler - Referenskod SCHNEIDER ELECTRIC : RHRLH2 P Digitalt årsur 2 kanaler - Referenskod THEBEN : THE RHRLAA2 P Brytare Brytare 4P 63A 30mA - Referenskod LEGRAND : RINTD068 P Överspänningsskydd RPARA011 P CATALOGUE_rechange_ Sida 139 (156) Rman Urbaco-1605

140 11.6 Styrsystem U400 Övrig elektronik Komplett överspänningsskydd 4P max intensitet 15KA - Referenskod LEGRAND : Atomatsäkring RPARAFOUDRE P Effektsäkring - Referenskod LEGRAND : RCARPARA P Relä Relä enkelt 24 VAC 2 kontakter (NO/NC) - Referenskod FINDER : RRELE1 P Relä enkelt 24 VAC-dc 2 kontakter - Referenskod ENTRELEC : 1SNA645012R2500 Relä enkelt 230 V 2 kontakter (NO/NC) - Referenskod FINDER : Relä statiskt 15/30V AC/V DC 1 kontakt (NO) - Referenskod CELDUC : XKA70440 Relä statiskt 15/30V AC/V DC 1 kontakt (NO) - Referenskod CELDUC : XKD70306 Relä STRÖMÖVERVAKNING - Referenskod PHOENIX CONTACT : MCR-SL-S-16- SP-24 eller RRELE RRELFIND RRELSTAT036 RRELSTAT024 RRELSURVCRT P P P P P Relä termiskt, trefas 2,5 à 4A - Referenskod SCHNEIDER ELECTRIC : LRD08 RREL035 P Relä tidsinställt 24 V DC 2 kontakter (NO/NF) - Referenskod MERLIN GERIN : Frånskiljare RCMPRTH P Frånskiljare enfas säkring Referenskod SCHNEIDER ELECTRIC : RSECT024 P Sectionneur fusible triphasé fusible Referenskod LEGRAND : RSECT015 P Termostater Termostat - Referenskod SAREL : NSYCCOTHC RTHM P Termostat 2 kontakt NO - Referenskod SAREL : NSYCCOTHD RTHM02 P Termostat - Referenskod LEGRAND : RTHM01 P Transformatorer Transformator 230 V/24 V 90VA eller 100VA RTRANS24100 P Transformator 230 V/24 V 160VA RTRANS24160 P Transformator 230 V/24 V 210VA RTRANS24210 P CATALOGUE_rechange_ Sida 140 (156) Rman Urbaco-1605

141 11.6 Styrsystem U400 Övrig elektronik Transformator 230 V/24 V 310VA RTRANS24310 P Transformator 230 V/24 V 450VA RTRANS24450 P Transformator 230 V/24 V 630VA RTRANS24630 P Transformator 230 V/24 V 1000VA RTRANS P Slingförstärkare 1-kanals med minne, montage på DIN-skena RDETLOOP1 P Slingförstärkare 2-kanals med minne, montage på DIN-skena RDETLOOP2 P Slingförstärkare 2-kanals AGD med minne, för svåra miljöer (med fäste) RDET2-SPEC P CATALOGUE_rechange_ Sida 141 (156) Rman Urbaco-1605

142 12.1 Diverse Övrig elektronik 12.1 Diverse Benämning Referenskod Enhet Fäste för värmare 60 W för montage i pelare City 3/6 RSUPCHCITY P Vinkelfäste för horisontellt montage av kompressor för intensiv användning på galler RSUPEQCOMP P CATALOGUE_rechange_ Sida 142 (156) Rman Urbaco-1605

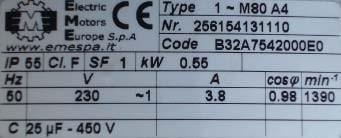

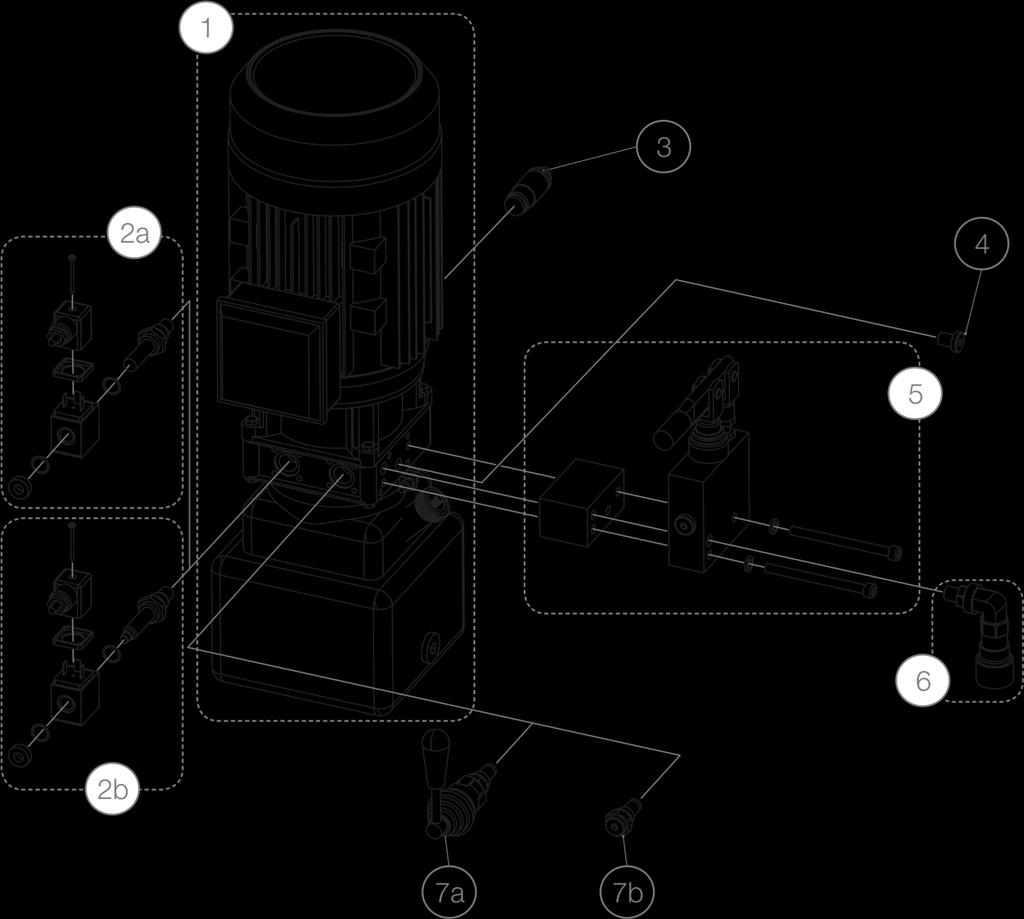

143 13.1 Extern hydraulik 0,55 / 1,1 / 2,2 kw Kompressorer och hydraulpumpar 13 KOMPRESSORER OCH HYDRAULPUMPAR 13.1 Extern hydraulik 0,55 / 1,1 / 2,2 kw CATALOGUE_rechange_ Sida 143 (156) Rman Urbaco-1605

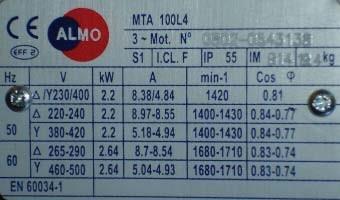

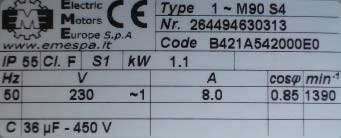

144 13.1 Extern hydraulik 0,55 / 1,1 / 2,2 kw Kompressorer och hydraulpumpar Identifiering av hydraulikgrupp: Illustrationerna nedan visar märkskltarna på motorn och är exempel på hur det kan se ut. 0,55 kw enfas (beroende på tillgänglighet 0,75 kw 2,2 kw trefas enfas) 1,1 kw enfas Benämning Pos. Referenskod Enhet Hydraulikgrupp 0,55 kw färdig att använda Positiv säkerhet 1-2a b RGRPH014M1 P Negativ säkerhet med manuell sänkning på magnetventil 1-2b b Negativ säkerhet med manuell sänkning 1-2b a RGRPH014M2 Kontakta oss P P Negativ säkerhet med manuell sänkning på magnetventil och pump för manuell höjning 1-2b b RGRPH014M3 P Negativ säkerhet med manuell sänkning med ventil och pump för manuell höjning 1-2b a Kontakta oss P Hydraulikgrupp 1,1 kw färdig att använda Positiv säkerhet 1-2a b RGRPH015M1 P Negativ säkerhet med manuell sänkning på magnetventil 1-2b b Negativ säkerhet med ventil för manuell sänkning 1-2b a RGRPH015M2 Kontakta oss P P Negativ säkerhet med manuell sänkning på magnetventil och pump för manuell höjning 1-2b b RGRPH015M3 P Negativ säkerhet ventil för manuell sänkning och pump för manuell höjning 1-2b a Kontakta oss P CATALOGUE_rechange_ Sida 144 (156) Rman Urbaco-1605

145 13.1 Extern hydraulik 0,55 / 1,1 / 2,2 kw Kompressorer och hydraulpumpar Hydraulikgrupp 2,2 kw färdig att använda Positiv säkerhet 1-2a b RGRPH011M1 P Negativ säkerhet med manuell sänkning på magnetventil 1-2b b Negativ säkerhet med ventil för manuell sänkning 1-2b a RGRPH011M2 Kontakta oss P P Negativ säkerhet med manuell sänkning på magnetventil och pump för manuell höjning 1-2b b RGRPH011M3 P Negativ säkerhet med med ventil för manuell sänkning och pump för manuell höjning 1-2b a Kontakta oss P Övrigt Magnetventil positiv säkerhet 2a REVGRH1NO P Magnetventil negativ säkerhet med manuell sänkning 2b REVGRH1NF P Övertrycksventil 3 Kontakta oss P Tätningsskruv 4 Kontakta oss P Pump för manuell höjning 5 RRH027 P Kit snabbkoppling 6 Kontakta oss P Ventil för manuell sänkning 7a RRH018 P Tätningsplugg 7b RRH029 P Plastbehållare för 4 liter med plugg RGRHRES4 P Behållare med biologiskt nedbrytbar olja för hydraulikgrupp - behållare med 20 liter Ej i bild RLUBIOTMP46 P CATALOGUE_rechange_ Sida 145 (156) Rman Urbaco-1605

146 13.2 Fördelningsblock för luftdistribution (pneumatik) Kompressorer och hydraulpumpar 13.2 Fördelningsblock för luftdistribution (pneumatik) Benämning Referenskod Enhet Ventil manuell sänkning för 1 access med negativ säkerhet REV3V1S P Ventiler manuell sänkning för 2 accesser med negativ säkerhet REV3V2S P Set med 2 fötter för montage av pneumatikmodul på galler RPBCLA P Benämning Referenskod Enhet Fördelningsblock 2 utgångar - 1 ventil per utgång RCLA2V P Fördelningsblock 3 utgångar - 1 ventil per utgång RCLA3V P Fördelningsblock 4 utgångar - 1 ventil per utgång RCLA4V P Fördelningsblock 5 utgångar - 1 ventil per utgång RCLA5V P Fördelningsblock 6 utgångar - 1 ventil per utgång RCLA6V P Set med 2 fötter för montage av pneumatikmodul på galler RPBCLA P Benämning Referenskod Enhet Pneumatikmodul 2 positioner RBA2P P Pneumatikmodul 3 positioner RBA3P P Pneumatikmodul 4 positioner RBA4P P Pneumatikmodul 5 positioner RBA5P P Pneumatikmodul 6 positioner RBA6P P Hålskruv för pneumatikmodul - Levereras med 2 tätningar RRVCB P Dragsystem (system för manuell sänkning) utan anslutningar RDISTIR P Dämpare (system för manuell sänkning) RFLTA P Kulventil FF 1/4 RVABS1/4F P Automatisk töming av luftreserv 5 l i skåp mm RPURA15 P Luftslang Ø10 Ring med 25 lpm RFLEXPNEU P CATALOGUE_rechange_ Sida 146 (156) Rman Urbaco-1605

147 13.2 Fördelningsblock för luftdistribution (pneumatik) Kompressorer och hydraulpumpar Set med 10 anslutningar stål rak cylindrisk M1/4 - T10 RRPD1/4A P Set med 10 anslutningar stål L-koppling cylindrisk M1/4 - T10 RRPC1/4A P Set med 10 anslutningar stål L-koppling cylindrisk M3/8 - T10 RRPC3/8A P Tkoppling T10 - konisk M1/4 - Hål T10 RRPT1/4T10 P Set med 10 anslutningar stål L-koppling T10 - T10 RRPC P CATALOGUE_rechange_ Sida 147 (156) Rman Urbaco-1605

148 13.3 Luftkompressor LUXOR Kompressorer och hydraulpumpar 13.3 Luftkompressor LUXOR Benämning Pos. Referenskod Enhet Komplett kompressor Kompressor Luxor V3 1 RCMPCTV3-LUX P Övrigt Set de 4 gummifötter med skruvar 2 RKITDUMPV3-LUX P Kompressorfilter 3 RKITFILTV3-LUX P Kompressormotor endast (utan skruvar och anslutningar) Ej i bild RKITMOTPOMV3- LUX P Pressostatkit 4 RKITPRESV3-LUX P Backentil Ej i bild RKITNRITV3-LUX P CATALOGUE_rechange_ Sida 148 (156) Rman Urbaco-1605

149 13.3 Luftkompressor LUXOR Kompressorer och hydraulpumpar Magnetventil vakuum 5 RKITSCARV3-LUX P Säkerhetsventil 6 RKITVALSECV3-LUX P Reservdelar kompressormotor Packningssats för motorkompressorn 2 huvuden Ej i bild RKITGUARNV3-LUX P CATALOGUE_rechange_ Sida 149 (156) Rman Urbaco-1605

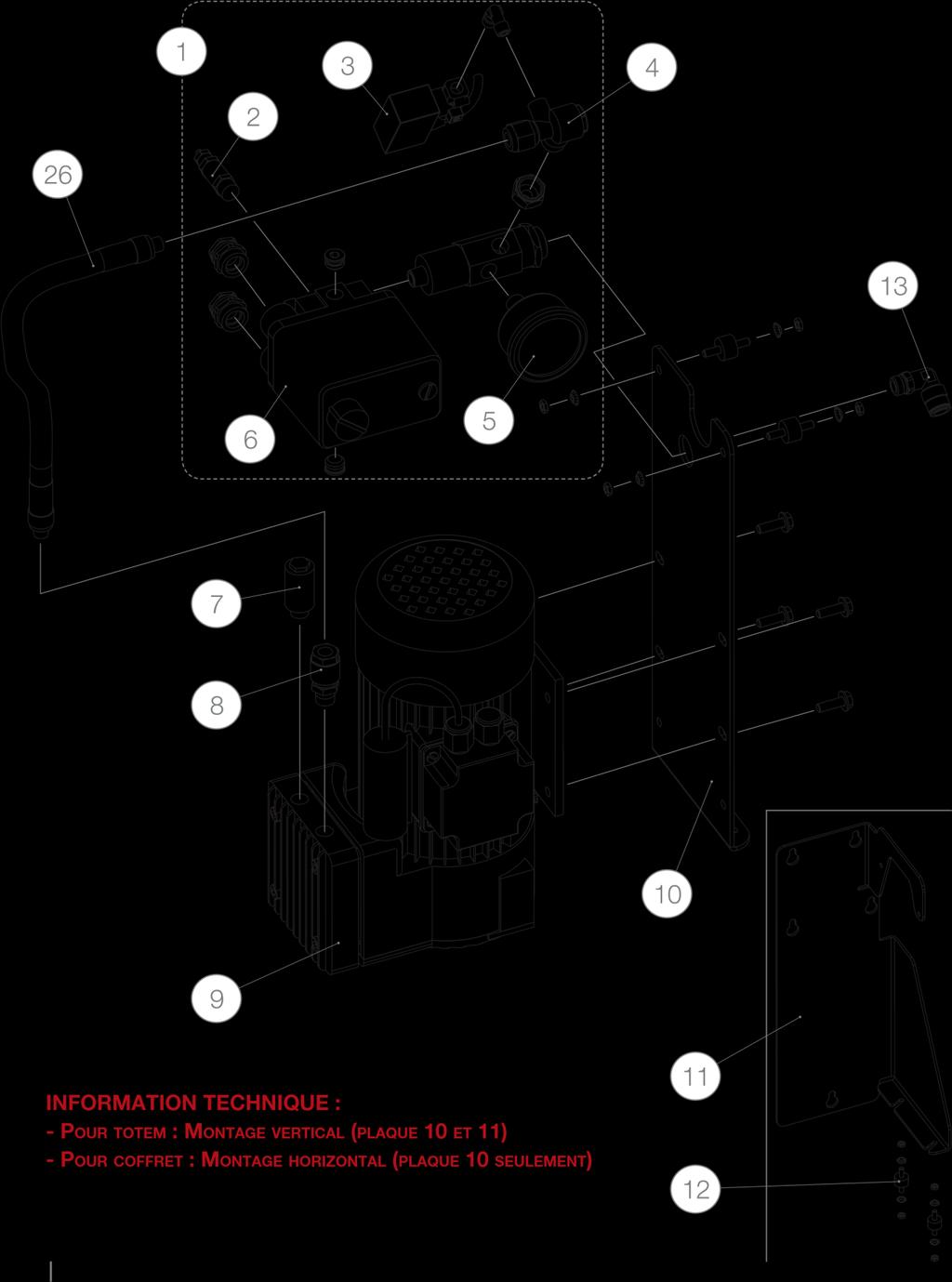

150 13.4 Kompressor för intensiv användning Kompressorer och hydraulpumpar 13.4 Kompressor för intensiv användning Teknisk information: För montage i pelare: Vertikalt (platta 10 och 11) För styrskåp: Horisontellt (endast platta 10) CATALOGUE_rechange_ Sida 150 (156) Rman Urbaco-1605

151 13.4 Kompressor för intensiv användning Kompressorer och hydraulpumpar Kompletta kompressorer Kompressor för intensiv användning, horisontellt montage i styrskåp RCMPH P Kompressor för intensiv användning, vertikalt montage i pelare Övrigt RCMPV P Kompressormotor Dürr Technik A V 50/60 Hz 9 RMTCMP P Pressostat med elektroventil för tömning, manometer och anslutningar för horisontell kompressor 1 RKITPRES P Pressostat endasy 6 RPRST P Magnetventil för tömning 3 REVV P Säkerhetsventil 2 RCSS P Luftfilter 7 RFLTA P Backventil 4 RCLPARCOMP P CATALOGUE_rechange_ Sida 151 (156) Rman Urbaco-1605

152 13.4 Kompressor för intensiv användning Kompressorer och hydraulpumpar Glycerinmanometer Ø50 axial 5 RCMCMP P Glycerinmanometer Ø50 radial (för äldre vertikala kompressorversioner) Ej i bild RMCPCU15 P Utbytessats dämpare för vertikal kompressor 12 RKITPLOCOMPV P Set med 10 anslutningar stål rak cylindrisk M1/4 - T10 Horisontellt montage Set med 10 anslutningar stål L-koppling cylindrisk M1/4 - T10 Vertikalt montage Ej i bild RRPD1/4A P 13 RRPC1/4A P Luftslang 26 RFLEXINT P Reservdelar till kompressormotor Topplock RKITCULA061 P Ventiler 15 RKITCLAPA061 P Kit utbytesstång 21 RKITPISTCOMP P Kit utbyteskolv och cylinder RKITJMCOMP P Topp med skruvar 9 RKITTETEA061 P Kondensator 10 RCMPCD P CATALOGUE_rechange_ Sida 152 (156) Rman Urbaco-1605

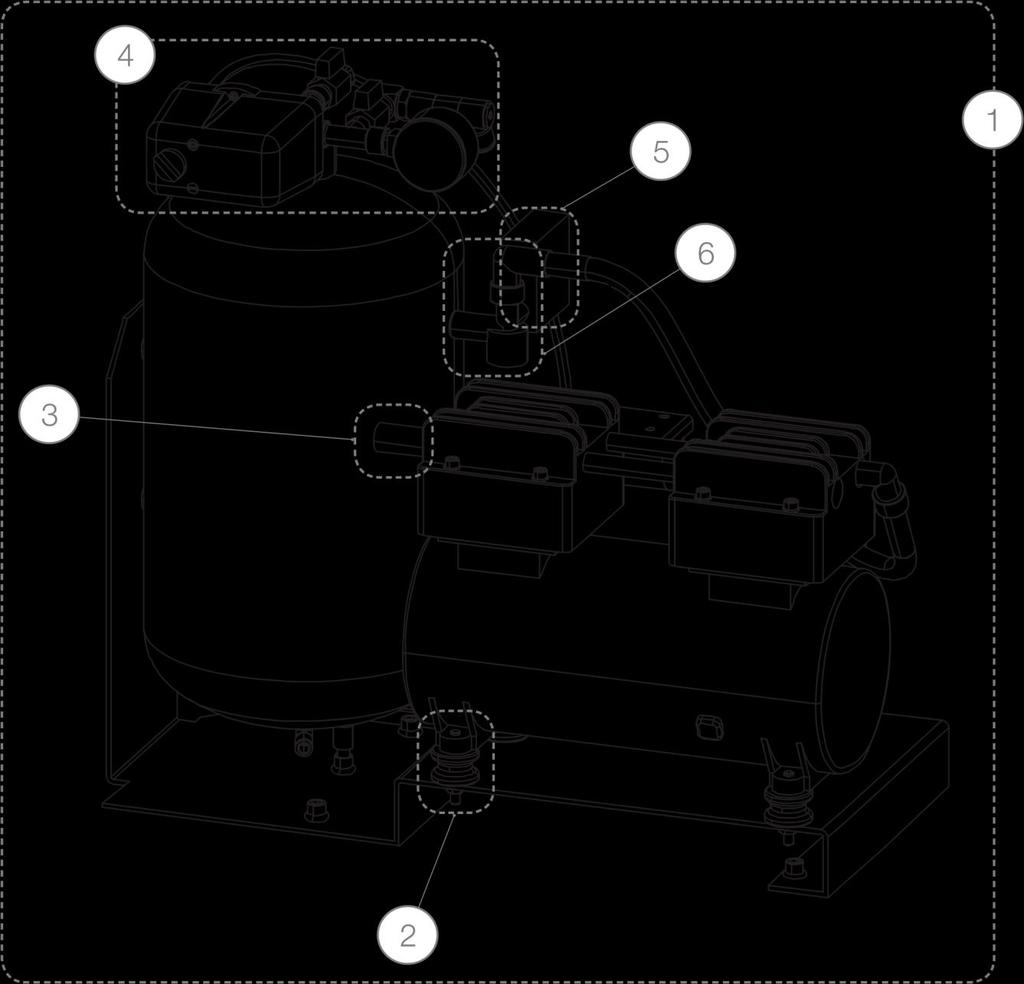

153 13.5 Pneumatikkompressor 15 l och 50 l Kompressorer och hydraulpumpar 13.5 Pneumatikkompressor 15 l och 50 l Referenskoderna motsvarar reservdelar för kompressorer med 15 l tank (enkelcylindrisk) och 50 l tank (dubbelcylindrisk) Benämning t Referenskod Enhe Komplett kompressor Kompressor enkelcylindrisk med tank 15 liter RCMP15 P Kompressor dubbelcylndrisk med tank 50 liter RCMP50 P Kompressormotor Kompressormotor enkelcylindrisk Dürr Technik A V 50/60 Hz RMTCMP15 P Kompressormotor dubbelcylindrisk Dürr Technik A V 50/60 Hz RMTCMP50 P Övrigt Tank 15 liter endast RCUV15N P Tank 50 liter endast RCUV50N P Pressostat med megnetventil tömning, manometer och anslutningar för horisontell kompressor RKITPRES P Pressostat endast RPRST P Magnetventil tömning REVV P Säkerhetsventil RCSS P Backventil RCLPARCOMP P Glycerinmanometer Ø50 radial (montage på pressostat) RMCPCU15 P Manometer Ø40 radial (montage på filterregulator) RMFILCC P Flexibel veckad rostfri mellan 15 liter tank och encylindrig kompressormotor RFLEX15 P Flexible veckad rostfri mellan 50 liter tank och dubbelcylindrisk kompressormotor RFLEX50 P Ventilkägla (montage på utgång filterregulator) RVACOMP P Backventil RCLPARC P Filterflödesregulator med manometer Ø40 (levereras utan anslutningar) RMFLREGA P Automatisk purge med filter (montage på tanken) RPURA15 P Luftfilter med filterinsats RFLTA15 P CATALOGUE_rechange_ Sida 153 (156) Rman Urbaco-1605

154 13.5 Pneumatikkompressor 15 l och 50 l Kompressorer och hydraulpumpar Filterinsats till luftfilter RRFLTA15 P Set med 10 anslutningar, stål, rak cylindrisk M1/4 - T10 RRPD1/4A P Set med 10 anslutningar, stål, L-koppling cylindrisk M1/4 - T10 RRPC1/4A P CATALOGUE_rechange_ Sida 154 (156) Rman Urbaco-1605

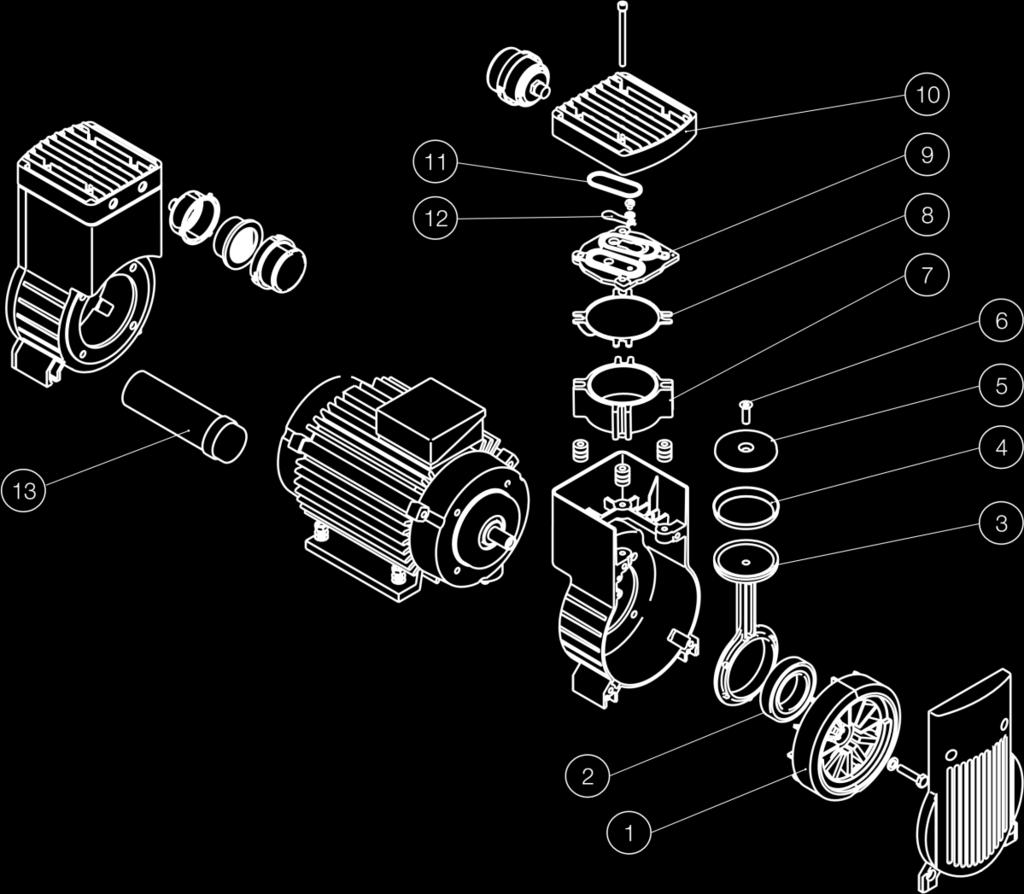

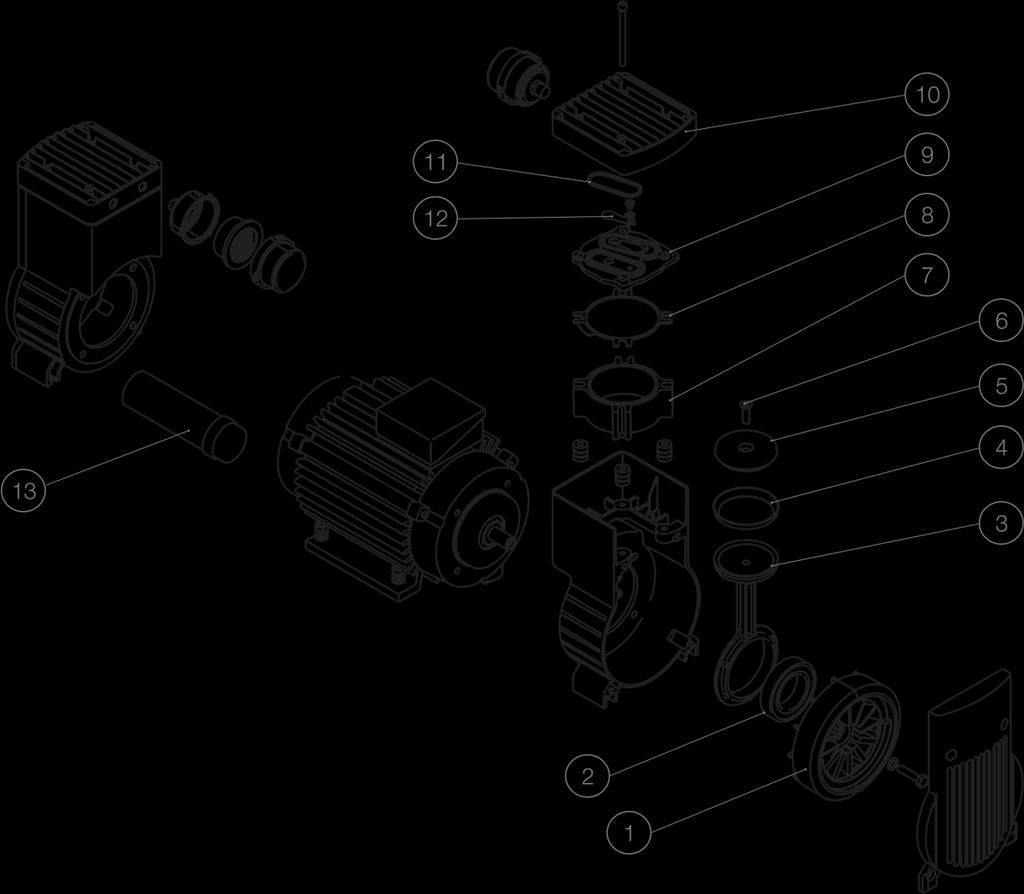

155 13.6 Kompressormotor, gemensamma komponenter Kompressorer och hydraulpumpar 13.6 Kompressormotor, gemensamma komponenter Gemensamma komponenter för enkel- och dubbelcylindrisk kompressormotor. Benämning Pos. Referenskod Enhet Utbytessats stång / excenter / kolv RKITBCCOMP50 P Utbytessats cylinder RTETECYLCOMP1550 P Packning 8 RJCC15 P Ventiltätning (2 st) 11 RJC15 P Cylinderhuvud med ventiler och ventiltätningar RKITJMCOMP50 P Topp med skruvar 10 RMTT P Kondensator 13 RCONDCMP50 P CATALOGUE_rechange_ Sida 155 (156) Rman Urbaco-1605

156 13.7 Luftreserv 5 liter Kompressorer och hydraulpumpar 13.7 Luftreserv 5 liter Referenskoderna motsvarar reservdelar för luftreserv 5 liter och dess tillbehör Benämning t Referenskod Enhe Kit Luftreserv 5 l med anslutningar för ansutning i inspektionslucka RRA5L P Luftreserv 5 l med anslutningar och support för montage i styrskåp RRA5LC P Tank Luftreserv 5 l Ø210 endast RRA5LN P Fäste Fäste luftreserv 5 l för modell Ø210 mm RSUPR210 P Fäste luftreserv 5 l för modell Ø190 mm RSUPR190 P Anslutningar pneumatik Set med 10 anslutningar stål L-koppling cylindrisk M1/4 - T10 RRPC1/4A P Set med 2 anslutningar stål L-koppling cylindrisk M1/2 - T10 RRPC1/2A P T-koppling T10 - konisk M1/4 - Piquage T10 RRPT1/4T10 P Kulventil FF 1/4 RVABS1/4F P CATALOGUE_rechange_ Sida 156 (156) Rman Urbaco-1605

BL229 RESERVDELSMANUAL. Intergate AB Hantverkaregatan 14, STENUNGSUND Tel:

BL229 RESERVDELSMANUAL. Intergate AB Hantverkaregatan 14, STENUNGSUND Tel: BL229 RESERVDELSMANUAL Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande.

Läs mer

Automatiskt nedsänkbara pollare

Automatiskt nedsänkbara pollare Automatiskt nedsänkbara pollare FÄLTMANUAL Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se Intergate AB reserverar sig för produktförändringar som skett efter manualens

Läs mer

RESERVDELSMANUAL TRAFIKBOM BLG77

RESERVDELSMANUAL TRAFIKBOM BLG77 RESERVDELSMANUAL TRAFIKBOM BLG77 Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande. Copyright Intergate AB 2019 Översättning av leverantörens reservdelsmanual (BLG77-RECH-FR-EN-NL-03)

Läs mer

Accesskontroll med pollare. Elegant - säkert - beprövat - testat

Accesskontroll med pollare. Elegant - säkert - beprövat - testat Accesskontroll med pollare Elegant - säkert - beprövat - testat Historien om Pollare - Urbaco - Intergate Nedsänkbara pollare som accesskontroll är ett relativt nytt begrepp. Produkten är elegant och passar

Läs mer

Passerkontroll med pollare

Passerkontroll med pollare Passerkontroll med pollare 1 Historien om pollare Nedsänkbara pollare som accesskontroll är ett relativt nyttbegrepp. Produkten är elegant och passar in i de flesta miljöer. Urbaco uppfann den nedsänkbara

Läs mer

Passerkontroll med pollare

Passerkontroll med pollare Passerkontroll med pollare 1 Historien om pollare Nedsänkbara pollare som accesskontroll är ett relativt nyttbegrepp. Produkten är elegant och passar in i de flesta miljöer. Urbaco uppfann den nedsänkbara

Läs mer

PNG39x RESERVDELSMANUAL. Intergate AB Hantverkaregatan 14, STENUNGSUND Tel:

PNG39x RESERVDELSMANUAL. Intergate AB Hantverkaregatan 14, STENUNGSUND Tel: PNG39x RESERVDELSMANUAL Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande.

Läs mer

Fordonstrafik. Produktportfölj

Fordonstrafik. Produktportfölj Fordonstrafik Produktportfölj Produktportfölj Produkter för fordonstrafik 2 Tullbommar TollPlus 160 Öppningstid : min 1,2 sek Max fri passage : 4 m Oval aluminiumarm med swing-off påkörningsskydd Passager

Läs mer

Användarmanual för pollare, styrda av logik U200 eller U 201 Version V8

Användarmanual för pollare, styrda av logik U200 eller U 201 Version V8 öppnar för ett tryggare samhälle Användarmanual för pollare, styrda av logik U200 eller U 201 Version V8 DENNA MANUAL ÄR AVSEDD FÖR KVALIFICERADE ELLER UTBILDADE TEKNIKER. ALLT ICKE AUKTORISERAT ARBETE

Läs mer

RESERVDELSMANUAL TRAFIKBOM BL4X

RESERVDELSMANUAL TRAFIKBOM BL4X RESERVDELSMANUAL TRAFIKBOM BL4X Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande. Copyright Intergate AB 2019 Översättning av leverantörens dokument Spare Parts

Läs mer

Vändkors TR490/TR490R

Vändkors TR490/TR490R Vändkors TR490/TR490R RESERVDELSMANUAL Intergate AB Hantverkaregatan 14, 444 32 Stenungsund Tel: 010 206 77 33 www.intergate.se Intergate AB reserverar sig för produktförändringar som skett efter manualens

Läs mer

Reservdelskatalog STS, Rev:1 2008-09-03 2(49)

Reservdelskatalog STS, Rev:1 2008-09-03 2(49) RESERVDELS- KATALOG Reservdelskatalog STS, Rev: 2008-09-03 2(49) Reservdelskatalog STS, Rev: 2008-09-03 3(49). TWIN CENTRALSMÖRJSYSTEM INNEHÅLLSFÖRTECKNING a. Pumpenheter 5. b. Block & Ventiler 8. c. Smörjledningar

Läs mer

LJUS. i LED-utförande Ver 2. diameter 70 mm 48 mm 36 mm 25 mm 18 mm

LJUS. i LED-utförande Ver 2. diameter 70 mm 48 mm 36 mm 25 mm 18 mm PELAR- LJUS i LED-utförande Ver 2 diameter 70 mm 48 mm 36 mm 25 mm 18 mm 1 Pelarljus TWS En helt ny serie pelarljus från Sirena - absolut unik med sin design och alla sina valmöjligheter. TWS är den produkt

Läs mer

TOALETTARMSTÖD ROPOX PRODUKTEN KOMMER ATT UTGÅ OCH ERSÄTTAS AV ARMSTÖD MED GRÅ PLASTDETALJER. FAKTA

TOALETTARMSTÖD ROPOX PRODUKTEN KOMMER ATT UTGÅ OCH ERSÄTTAS AV ARMSTÖD MED GRÅ PLASTDETALJER. FAKTA PRODUKTEN KOMMER ATT UTGÅ OCH ERSÄTTAS AV ARMSTÖD MED GRÅ PLASTDETALJER. Armstöden med den ovanliga ovala profilen ger användaren ett stadigt och bra grepp. Konstruktionen ger god stabilitet och armstöden

Läs mer

Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se

Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se LUXOR Teknikcentral FÄLTMANUAL Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande.

Läs mer

Automatiskt nedsänkbara pollare

Automatiskt nedsänkbara pollare Automatiskt nedsänkbara pollare FÄLTMANUAL Intergate AB Kilegatan 1, 452 97 Strömstad Tel: 0526-605 26 Fax: 0526-605 33 www.intergate.se Intergate AB reserverar sig för produktförändringar som skett efter

Läs mer

Luxor. Automatiskt nedsänkbara pollare CAME GROUP AUTOMATIC BOLLARDS

Luxor. Automatiskt nedsänkbara pollare CAME GROUP AUTOMATIC BOLLARDS Luxor Automatiskt nedsänkbara pollare CAME GROUP AUTOMATIC BOLLARDS Styr, kontrollera och begränsa Modern stadsplanering ställer högre och högre krav på grad även i privata applikationer. Urbaco har över

Läs mer

LR UTGÖDSLINGAR. för rationella ko- och svinstall

LR UTGÖDSLINGAR. för rationella ko- och svinstall LR UTGÖDSLINGAR för rationella ko- och svinstall LR-LINUTGÖDSLING DRIVSTATIONER DRIVSTATION FÖR LINODRIFT Motoralternativ: Från 0,75 kw till 2,2 kw. Standard 1,5 kw till spaltrännor. Framföringshastighet

Läs mer

BenchTop utsugsarm FX2 75 Original

BenchTop utsugsarm FX2 75 Original Den bästa och mest kostnadseffektiva lösningen för applikationer där små, flexibla samt lättanvända armar krävs. Nedermans FX2-armar är gjorda av lätta anodiserade aluminiumprofiler, med tre justerbara

Läs mer

maximal funktionalitet

maximal funktionalitet mervärde HÖGRE SÄKERHET maximal funktionalitet tillbehör för utökad funktionalitet Till EdmoLift s lyftbord finns en mängd olika tillbehör som ger ett mervärde på Er investering. I den här broschyren ser

Läs mer

BenchTop utsugsarm FX2 100 Original

BenchTop utsugsarm FX2 100 Original Den bästa och mest kostnadseffektiva lösningen för applikationer där små, flexibla samt lättanvända armar krävs. Nedermans FX2-armar är gjorda av lätta anodiserade aluminiumprofiler, med tre justerbara

Läs mer

Svensk Manual Låg lyftande Sax lyft QJY-L3000

Svensk Manual Låg lyftande Sax lyft QJY-L3000 Svensk Manual Låg lyftande Sax lyft QJY-L3000 INSTALLATION, DRIFT OCH UNDERHÅLL MANUAL Tillverkare Xinghui Auto Maintenance Machinery TEL: 8621-3910 8885, FAX: 8621-3910 8580 www.xinghuijx.com Distributör/

Läs mer

BL4x RESERVDELSMANUAL. Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se

BL4x RESERVDELSMANUAL. Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se BL4x RESERVDELSMANUAL Intergate AB Hantverkaregatan 14, 444 32 STENUNGSUND Tel: 010 206 77 33 www.intergate.se Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande.

Läs mer

funktionsanslutningar

funktionsanslutningar funktionsanslutningar blockeringsventiler arbetande cylinder stoppad cylinder 12 styrsignal membran membran 1 2 fjäder till riktningsventil fjäder kolv kolv returluft styrsignal ger rörelse Legris blockeringsventiler

Läs mer

INGLASNINGAR AV BALKONGER OCH TERASSER BALKONGRÄCKEN OCH BALUSTRADER

INGLASNINGAR AV BALKONGER OCH TERASSER BALKONGRÄCKEN OCH BALUSTRADER INGLASNINGAR AV BALKONGER OCH TERASSER BALKONGRÄCKEN OCH BALUSTRADER Profiler till Copal Inglasning System Profil nr. Ritning Beskrivning Profillängd m Ca. st. P3101 Vertikal profil. Hög styvhet, handtag

Läs mer

Din Kompletta Partner. Modell KN TOPP OCH SIDOMONTERADE PROFILER

Din Kompletta Partner. Modell KN TOPP OCH SIDOMONTERADE PROFILER Modell 6010 6011 6030 6031 1-3KN TOPP OCH SIDOMONTERADE PROFILER Smart och klassisk design Snabb och enkel installation Glasen är vertikalt justerbara Vattendräneringsystem Topplock för flexibla övergångar

Läs mer

Dryckomat Manual Sept 2011

Dryckomat Manual Sept 2011 Dryckomat Manual Sept 2011 Innehållsförteckning Installation sid 3 För att komma in i maskinen sid 4 Inställning koncentrat sid 5 Reperation / byte av magnetventil m.m sid 6 Kopplingar sid 7 Kopplingar

Läs mer

Utförsäljning av lab.stationer etc. för styrteknik och hydraulik Datum: 2008-11-13

Utförsäljning av lab.stationer etc. för styrteknik och hydraulik Datum: 2008-11-13 Utförsäljning av lab.stationer etc. för styrteknik och hydraulik Datum: 2008-11-13 Här följer en lista på våra lab.stationer, komponentsatser och styrobjekt för kurser i styrteknik, hydraulik och reglerteknik,

Läs mer

RKS. Dokument: Datablad Produkt: RKS Storlek: 200x x1000 Utgåva: 4 Utfärdande datum:

RKS. Dokument: Datablad Produkt: RKS Storlek: 200x x1000 Utgåva: 4 Utfärdande datum: RKS Stafsjös skjutspjällsventil RKS är en avstängningsventil avsedd för lågtryckssystem inom vatten och avlopp samt slamhantering, pellets eller liknande applikationer. Flera storlekar är möjliga mellan

Läs mer

Reservdelskatalog STS, Rev:3 2010-02-11 2(55)

Reservdelskatalog STS, Rev:3 2010-02-11 2(55) RESERVDELS- KATALOG Reservdelskatalog STS, Rev:3 2010-02-11 2(55) Reservdelskatalog STS, Rev:3 2010-02-11 3(55) INNEHÅLLSFÖRTECKNING 1. TWIN CENTRALSMÖRJSYSTEM a. Pumpenheter 5. b. Block & Ventiler 8.

Läs mer

slangupprullare elkabelvindor

slangupprullare elkabelvindor scandinavia ab slangupprullare elkabelvindor Norlub Scandinavia AB, Stormgatan 11, 652 21 Karlstad, Sweden Tel. 054-85 19 70 Fax. 054-85 19 42 Mail. info@norlub.se www.norlub.se 132 133 INNEHÅLLSFÖRTECKNING

Läs mer

BenchTop utsugsarm FX2 100 CHEM

BenchTop utsugsarm FX2 100 CHEM Den bästa och mest kostnadseffektiva lösningen för utsugning av farliga luftburna föroreningar, i applikationer där små, flexibla samt lättanvända armar krävs. Nedermans FX2-armar är gjorda av lätta anodiserade

Läs mer

Bella. Marknad/Förfrågan/Produktion Pelle Feistner Tele: / Pe Creative Breviksvägen Eksjö

Bella. Marknad/Förfrågan/Produktion Pelle Feistner Tele: / Pe Creative Breviksvägen Eksjö Bella är svensktillverkad i aluminium av högsta kvalitet, med aluminiumets alla fördelar. Bella är lätt och stabil och rostar inte. Finns som balkongräcke, trappräcke och fransk balkong. Fyrkantigt utförande

Läs mer

De finaste handtagen för de bästa idéerna

De finaste handtagen för de bästa idéerna 316 De finaste handtagen för de bästa idéerna Låt detaljerna lyfta helheten På Habo har vi en passion för detaljer. Som Nordens ledande företag inom beslag vet vi att valet av dörrhandtag gör stor skillnad

Läs mer

Hydraulstyrning för Roder

Hydraulstyrning för Roder Hydraulstyrning för Roder Marsili 70/100/120/200 Installationsmanual 1 Även om alla åtgärder har vidtagits för att informationen i denna manual skall vara korrekt och fullständig tar Flotec Marin AB inget

Läs mer

Alterna Takdusch TAKDUSCH

Alterna Takdusch TAKDUSCH Alterna Takdusch Alterna har ett brett sortiment med takduschar i stilren och modern design. Takduscharna finns i flera olika varianter, exempelvis med stång som kan justeras i höjd- och djupled, T-Bar

Läs mer

Universal Gummipollare UNIVERSAL Svart alternativt Granit(grå) Eftergivlig. Det krävs ett tryck på 200kg för att böja pollaren 45 grader. 25kg / 138mm

Universal Gummipollare UNIVERSAL Svart alternativt Granit(grå) Eftergivlig. Det krävs ett tryck på 200kg för att böja pollaren 45 grader. 25kg / 138mm POLLARE Universal Gummipollare UNIVERSAL Svart alternativt Granit(grå) Eftergivlig. Det krävs ett tryck på 200kg för att böja pollaren 45 grader. 25kg / 138mm 2st reflexband i vitt, rött, gult eller blått.

Läs mer

Vikarmsmarkis typ B-25. Vikarmsmarkis typ B-25. Täckduk vid kopplade markiser. Utfällbara stödben (tillbehör)

Vikarmsmarkis typ B-25. Vikarmsmarkis typ B-25. Täckduk vid kopplade markiser. Utfällbara stödben (tillbehör) B-25 vikarmsmarkis Vikarmsmarkis av kassettyp avsedd för vägg- eller takmonte ring till altaner, terrasser, uteserveringar m m. Kassettens kompakta yttermått möjliggör montering i trånga utrymmen, t ex

Läs mer

Auto-Pilot Kopplings-kit för RayMarine & Garmin & Andra fabrikat på Förfrågan:

Auto-Pilot Kopplings-kit för RayMarine & Garmin & Andra fabrikat på Förfrågan: Ver 1. 2017-01-01 LS artikelnummer & Artikelnummerbeskrivning Auto-Pilotpaket med Powerpacks, & Reservdelar för LS Hydraulisk Linjär drivenhet kompl. Med Powerpack för Autopilot - Passar alla modeller

Läs mer

Utförsäljning av lab.utrustning Datum: 2009-04-20

Utförsäljning av lab.utrustning Datum: 2009-04-20 Utförsäljning av lab.utrustning Datum: 2009-04-20 Här följer en lista på lab.utrustning för kurser i styrteknik, hydraulik och reglerteknik, vilka vi nu säljer ut till rabatterade priser. Utrustningarna

Läs mer

Diskmedelsdosering. Diskmedelsdoserare 2 Doseringspump ED100 4

Diskmedelsdosering. Diskmedelsdoserare 2 Doseringspump ED100 4 Diskmedelsdosering Diskmedelsdoserare 2 Doseringspump ED100 4 DeLaval tillbehör för diskmedelsdosering och hantering 2:54 Enkla och robusta tillbehör gör hanteringen av diskmedel på gården säkrare och

Läs mer

Installationsmanual ML40 Plus

Installationsmanual ML40 Plus Installationsmanual ML40 Plus 1. Beskrivning ML40Plus är en speciellt konstruerad drivenhet för autopiloter på båtar. Den passar de flesta typer av segelbåtar, även sådana med ror-kult. ML40Plus kräver

Läs mer

Pollare av rostfritt stål

Pollare av rostfritt stål Pollare av rostfritt stål (fasta, demonterbara samt säkerhetspollare) Sid 1 av totalt 10 Gjutjärn 1109 2 ROSTFRIA POLLARE Zenith är en grupp som ingår i Furnitubes imponerande sortiment av rostfria pollare.

Läs mer

Idrifttagande & underhållsmanual för Arcos Hydraulcylindrar

Idrifttagande & underhållsmanual för Arcos Hydraulcylindrar Idrifttagande & underhållsmanual för Arcos Hydraulcylindrar Januari 2014 Innehåll 1. Generell information 1.1 Dokumentation 1.2 Användningsområde cylinder 1.3 Transport 1.4 Lagring 2. Idrifttagande och

Läs mer

Nät Grått plastat glasfiber

Nät Grått plastat glasfiber Användning Kan monteras på dörrkarmens in- eller utsida. Om din dörr öppnas utåt ska draperiet hängas upp invändigt, öppnas den inåt ska det hängas utvändigt. Montering Skruvas fast med små konsoler. Dimensioner

Läs mer

Maskin typ beteckningar och namn på RUF Brikettpressar

Maskin typ beteckningar och namn på RUF Brikettpressar RUF Brikett Pressar är indelade I 8 olika serier. RUF Brikett Systems for trä och organiskt material > Serie 1 RUF Brikett Systems för metall > Serie 2 och 3 RUF Brikett Systems för slipmull slam -stoft

Läs mer

Produktkatalog. Reglar / Spanjoletter

Produktkatalog. Reglar / Spanjoletter Produktkatalog Reglar / Spanjoletter Reglar/spanjoletter Enkelverkande reglar... 92 Dubbelverkande reglar... 94 Halvautomatiska reglar... 95 Automatiska kantreglar... 97 Portreglar...100 Spanjoletter

Läs mer

BV-80-300-sv-07 2003-36 1/5 BV Skjutspjällsventil DN 80-300

BV-80-300-sv-07 2003-36 1/5 BV Skjutspjällsventil DN 80-300 1/5 Stafsjös skjutspjällsventil är en dubbelsidig tät avstängningsventil med fullt genomlopp. Den är främst framtagen för att hantera olika vätskor i vatten- och avloppsverk men kan också användas i andra

Läs mer

Ventilteknik med kvalité PRODUKTÖVERSIKT

Ventilteknik med kvalité PRODUKTÖVERSIKT 100:2-05 Ventilteknik med kvalité PRODUKTÖVERSIKT Vi är en trygg samarbetspartner Vi startade 1975 som ett agenturföretag inom teknikprodukter. Genom åren har vi utvecklats till att arbeta med ventilteknik

Läs mer

Nät Grått plastat glasfiber

Nät Grått plastat glasfiber Användning Kan monteras på dörrkarmens in- eller utsida. Om din dörr öppnas utåt ska draperiet hängas upp invändigt, öppnas den inåt ska det hängas utvändigt. Montering Skruvas fast med små konsoler. Dimensioner

Läs mer

Albany RapidProtect TM 100 Porten för materialhantering. Tekniskt datablad

Albany RapidProtect TM 100 Porten för materialhantering. Tekniskt datablad Albany RapidProtect TM 100 Porten för materialhantering Tekniskt datablad Albany RapidProtect TM 100 I transportsystem, till exempel löpande band I områden med råvaruhantering och förarlösa transportsystem

Läs mer

Unimer tätningslister

Unimer tätningslister Tätningslister Unimer tätningslister Unimer arbetar främst på den skandinaviska marknaden med såväl standardprodukter som kundanpassade lösningar inom framförallt slangar, tätningslister och guiprodukter.

Läs mer

HL 10-18 Reservdelar Spare parts

HL 10-18 Reservdelar Spare parts Reservdelar Spare parts Översikt/Over wiev 2006-09-26 Roland Landkvist 1 6 00:01 G:\Konstr\Reservdelskataloger\\Sid 2. HL Översikt.doc Innehållsförteckning/Contents 2006-09-26 Roland Landkvist 1 6 00:02

Läs mer

GP & GH Serien. Pneumatiska och hydrauliska manöverdon för kvartsvarvsventiler. Marknadsledare inom ventilautomatisering

GP & GH Serien. Pneumatiska och hydrauliska manöverdon för kvartsvarvsventiler. Marknadsledare inom ventilautomatisering GP & GH Serien Pneumatiska och hydrauliska manöverdon för kvartsvarvsventiler Marknadsledare inom ventilautomatisering Rotork manöverdon Kvalitetssäkrade Rotork är en global ledare inom teknik för manöverdon.

Läs mer

Reservdelsförteckning

Reservdelsförteckning Reservdelsförteckning OLBY Tankvagn, chassie Div. listor och detaljer, dok. 109 rev. 160203 Innehållsförteckning: 1 Draganordning framför tank... sid. 2 2 Trevägskranar... sid. 3 3 Spridarplåt till OLBY...

Läs mer

Avgasmunstycken. Robusta och temperaturbeständiga utsugsslangar av metall och gummi

Avgasmunstycken. Robusta och temperaturbeständiga utsugsslangar av metall och gummi Robusta och temperaturbeständiga utsugsslangar av metall och gummi Nederman erbjuder ett omfattande utbud av robusta gummi- och metallmunstycken för fordonsavgaser för olika typer av fordon och system

Läs mer

Signal- och manöverapparater

Signal- och manöverapparater Signal- och manöverapparater Sortimentguide med register för beställning Modulserien typ M Compactserien typ C Signalpelare Modulserien typ M Modulserien typ M är välkänd för sin gedigenhet och flexibilitet.

Läs mer

Slirfria luftdrivna bandtransportörer med låg bygghöjd. När ekonomi och utrymme är avgörande!

Slirfria luftdrivna bandtransportörer med låg bygghöjd. När ekonomi och utrymme är avgörande! Slirfria luftdrivna bandtransportörer med låg bygghöjd. När ekonomi och utrymme är avgörande! Luftdrivna bandtransportörer med låg bygghöjd. Promotex utvecklar, tillverkar och marknadsför luftdrivna bandtransportörer

Läs mer

N L CL OTHES W ET AREA. Skåp tillverkade med en robust och modern konstruktion För en garanterad lång livslängd!

N L CL OTHES W ET AREA. Skåp tillverkade med en robust och modern konstruktion För en garanterad lång livslängd! Skåp tillverkade med en robust och modern konstruktion För en garanterad lång livslängd! För skåp som skall klara av en extrem fuktig miljö har vi tre skåpserier som garanterar en lång livslängd! Skåp

Läs mer

SPECIFIKATIONER. Transportbredd. n kg. 3 st 2-aktion ventiler

SPECIFIKATIONER. Transportbredd. n kg. 3 st 2-aktion ventiler SVENSKA Universalarkmataren bogserade väghyvel för utjämning vägar, jordbruk fält, torv produktion och andra områden. Höghållfast stål används i tillverkningen av utrustning för att säkerställa en lång

Läs mer

2.2 Användning. 2.2 Utloppsenhet BLS-2

2.2 Användning. 2.2 Utloppsenhet BLS-2 2.2 Användning 2.2 Utloppsenhet BLS-2 Utloppsenhet BLS-2 är den enhet som reglerar färgnivån i färglådan. Utloppsenheterna har ingen behörighet till varandra utan varje enhet lever sitt eget liv. 1 2.2.1

Läs mer

Kopplingsdelar med utvändig gänga. Art. nr. Anslutning Matr. Kopplingsdelar med invändig gänga. Art. nr. Anslutning Matr.

Kopplingsdelar med utvändig gänga. Art. nr. Anslutning Matr. Kopplingsdelar med invändig gänga. Art. nr. Anslutning Matr. Brandarmatur 1 Presto brandarmatur Vårt breda sortiment av brandarmatur och tillbehör är utformade med högsta kvalitet och funktion i åtanke. Baserat på Prestos mångåriga erfarenhet av brandskyddsutrustning

Läs mer

Multiskopan. 1,8 m 3 Art. Nr: 20xxxx12. Burträskvägen 18 Telefon Telefax Bankgiro Postgiro 937 33 BYGDSILJUM 0914-20220 0914-20364 647-4795 38 68 20-5

Multiskopan. 1,8 m 3 Art. Nr: 20xxxx12. Burträskvägen 18 Telefon Telefax Bankgiro Postgiro 937 33 BYGDSILJUM 0914-20220 0914-20364 647-4795 38 68 20-5 Multiskopan 1,8 m 3 Art. Nr: 20xxxx12 1 MULTISKOPA 1,5-12,0m 3 Allmän information side 3 Teknisk data side 4 Handhavande / Säkerhet side 5 El-schema side 6 Hydraulschema side 7 Säkerhetsföreskrifter side

Läs mer

Snabbrullport Albany RR200. ASSA ABLOY Entrance Systems

Snabbrullport Albany RR200. ASSA ABLOY Entrance Systems Snabbrullport Albany RR200 ASSA ABLOY Entrance Systems Snabbrullport Albany RR200 Albany RR200 snabbrullport med innovativa styrskenor för universell användning inomhus. PVC-väv med dragkedjesystem Självsmörjande

Läs mer

VIKPORT Duo. Box 210, 566 24, HABO. Växel 010-474 86 00 info@portsystem.se www.portsystem.com

VIKPORT Duo. Box 210, 566 24, HABO. Växel 010-474 86 00 info@portsystem.se www.portsystem.com VIKPORT Duo STARK SOM EN RAMBYGGD, ISOLERAD SOM EN SANDWICHBYGGD! Design i toppklass. Sandwichbyggd med bruten köldbrygga - mycket bra U-värde. Inbyggd ram för styrka. Ett flertal fönsterkombinationer.

Läs mer

Pneumatik/hydrauliksats

Pneumatik/hydrauliksats Studiehandledning till Pneumatik/hydrauliksats Art.nr: 53785 Den här studiehandledningen ger grunderna i pneumatik och hydralik. Den visar på skillnaden mellan pneumatik och hydraulik, den visar hur en

Läs mer

Heltäckande Butikslösningar Från Prodib AB

Heltäckande Butikslösningar Från Prodib AB Heltäckande Butikslösningar Från Prodib AB -168 olika produkter - Karbinhakar - Nyckelkedjor - Dörrögon - Wire - Hänglås & Haspar - Fastighetsskötaringar & - ID-kortshållare - - Hotell - Etuier - Nyckel

Läs mer

från tillverkningsår 1995

från tillverkningsår 1995 Bruksanvisning Sparas för framtida behov Formrivningsvagn DF och Stapelram DF från tillverkningsår 1995 Stapelram DF Artikelnr. 586079 Typskylt DOKA INDUSTRIE, A-3300 Amstetten Beteckning: FORMRIVNINGSVAGN

Läs mer

X-GUARD PRODUKTFAKTA NÄTPANELER (MASKOR 50 X 20 MM) Art nr. Höjd (mm) Bredd (mm) Svart (RAL 9011) Stolpar 50x50, 50x100,

X-GUARD PRODUKTFAKTA NÄTPANELER (MASKOR 50 X 20 MM) Art nr. Höjd (mm) Bredd (mm) Svart (RAL 9011) Stolpar 50x50, 50x100, PRODUKTFAKTA Skyddsavstånd Vertikala rör Horisontella rör 120, 200 mm 30x20 mm 25x15 mm Stolpar 50x50, 50x100, Vertikala trådar Horisontella trådar Nätmaskor Ytbehandling 70x70, 100x100 mm Ø 3 mm Ø 2.5

Läs mer

SVENSKA JOPRO 2200TV

SVENSKA JOPRO 2200TV SVENSKA JOPRO 2200TV JOPRO 2200TV Semi-automatiskt batteribytessystem. För horisontellt batteribyte på truckar. Batterivikt max 2200 kg. Innehållsförteckning Funktionsöversikt...4 Manöverpanel...6 Användning...10

Läs mer

FRANKE. Futurum Retro

FRANKE. Futurum Retro FRANKE Futurum Retro 331mm max. 1000 mm min. 830 mm Retro 1959 2012 898 mm 498 mm KLASSIKERN FRÅN 1959 ÅTERVÄNDER 1952 startade den lilla fläktfabriken Matoz. Produkten var en fläkt placerad uppe på spismuren.

Läs mer

Kylmonter. Drop-in. Kylbrunn. Öppen mot kundsidan. 4st GN(1/1).

Kylmonter. Drop-in. Kylbrunn. Öppen mot kundsidan. 4st GN(1/1). Produkt # Modell # Kylmonter. Drop-in. Kylbrunn. Öppen mot kundsidan. 4st GN(1/1). Inbyggd kompressor Namn # SIS # AIA # mellan +2 C och +8 C Levereras med 1,5m lång anslutningskabel med snabbkoppling

Läs mer

BELYSNINGSMASTER framtagna för och med användaren

BELYSNINGSMASTER framtagna för och med användaren BELYSNINGSMASTER framtagna för och med användaren Kapten 5M General 7M Svensktillverkade belysningsmaster Belysningsmast 7 meter med fäste för 4 st strålkastare. Teleskop konstruktion tillverkad i aluminium.

Läs mer

Instruktionsbok för ClickitUp - Standard

Instruktionsbok för ClickitUp - Standard Instruktionsbok för ClickitUp - Standard ErgoSafe AB Reparatörgatan 1 SE 302 62 Halmstad Phone +46(0)35 41170 Innehållsförteckning Säkerhet... 3 Mottagande lossning... 3 Installation... 4 Teknisk specifikation...

Läs mer

PICCOLO. Fibox PICCOLO. Utmärkt yta för tryck Designad för tryckknappar RoHS-godkända och halogenfria

PICCOLO. Fibox PICCOLO. Utmärkt yta för tryck Designad för tryckknappar RoHS-godkända och halogenfria Fibox PICCOLO PICCOLO sortimentet är speciellt utvecklat för kapsling av tryckknappar, kopplingsplintar, startknappar och elektroniska applikationer. De lämpar sig också för montering och skydd av processtyrningssensorer

Läs mer

IA HECON LOCAL. Installationsinstruktioner

IA HECON LOCAL. Installationsinstruktioner Installationsinstruktioner Installationsinstruktioner 1.0 Allmän information Användandet av dessa instruktioner förutsätter att användaren är väl bekant med handhavandet av både blockenheten och hydraulsystemet

Läs mer

OPTIONER Living Collection och Prime Series

OPTIONER Living Collection och Prime Series OPTIONER Living Collection och Prime Series Innehåll Living Collection Living CL...4 Living M...6 Living C4000...10 Living C7000...13 Living XTR2000...16 Living XTR7000...18 Prime Series PRIME CL2000...

Läs mer

Beslag till dina glasprodukter

Beslag till dina glasprodukter Beslagskatalog Beslag till dina glasprodukter Den nya beslagskatalogen gör det lättare för dig att hitta rätt beslag till dina produkter. Med vårt breda sortiment av beslag och tillbehör har du stora möjligheter

Läs mer

Prislista för Styrningspaket för Utombordare, Drev & Roder.

Prislista för Styrningspaket för Utombordare, Drev & Roder. År 2015-01-01 Ver 2. Prislista för Styrningspaket för Utombordare, Drev & Roder. Antal Pris Art.No: Bull-Horn montering för Utombordare rattvarv: inkl.moms 2203176 Upp till 75 HP LS 75 PRO, med slang 3.6

Läs mer

Miljöstationer för den designmedvetna

Miljöstationer för den designmedvetna Miljöstationer för den designmedvetna www.smartrecycling.se I tel 08-56 211 811 Designade miljöstationer Vilken är nyttan med en kundanpassad designad miljöstation? Ur ett varumärkesperspektiv är det ett

Läs mer

UNDERKÖRNINGSSKYDD - KONSOLER

UNDERKÖRNINGSSKYDD - KONSOLER UNDERKÖRNINGSSKYDD - KONSOLER A-30 Vikt [kg] 37216 BALKKOMBINATION TMT 16,0 - kombination underkörningsskydd / lampkonsol - godkännande e3*70/221*2006/20*4051*00 - monteringsdetaljer samt fästen för registerplåt

Läs mer

Askkoppar & papperskorgar

Askkoppar & papperskorgar 2017 Askkoppar & papperskorgar Jansson & Partner AB Gamla Brovägen 22 132 40 SALTSJÖ-BOO Tel. 08-717 22 86 Fax 08-715 82 30 info@jansson-partner.se www.jansson-partner.se 2 Om Jansson & Partner AB Jansson

Läs mer

5295:- Badrumslösningar GODMORGON

5295:- Badrumslösningar GODMORGON Badrumslösningar GODMORGON 5295:- GODMORGON/BREDVIKEN kommod med 2 lådor och 2 hoar i ekfanér/massiv ek/polyester/ marmorkross. B100 D48, H87cm. 298.653.32 GODMORGON serien har 10 års garanti. Läs mer

Läs mer

Fk 74.59(8)SE. NAF-Turnex pneumatiska manöverdon

Fk 74.59(8)SE. NAF-Turnex pneumatiska manöverdon NAF-Turnex pneumatiska manöverdon för on/off och reglering, NAF 791290/92/94, NAF 791390/92/94 Fk 74.59(8)SE 11.02 Primära egenskaper NAFs pneumatiska manöverdon är konstruerat för 90 vridningsvinkel och

Läs mer

PEAL BYGGMASKINER PEAL1102 sv

PEAL BYGGMASKINER PEAL1102 sv PEAL BYGGMASKINER PEAL1102 sv Pump från M-tec brukspump P50! Allsidig pump med kapacitet upp till 150 l/min. Pumplängd upp till 120 meter och pumphöjd upp till 40 meter med 30 bars max tryck. Enkel att

Läs mer

UTGÖDSLINGAR. för rationella ko- och svinstall

UTGÖDSLINGAR. för rationella ko- och svinstall UTGÖDSLINGAR för rationella ko- och svinstall LR - Hydraulutgödsling LR Hydraulutgödsling - ett heltäckande program för alla typer av stall för kor och svin. Hydraulaggregat från 11 till 40 liter/min.

Läs mer

www.lista.com Lista skåp Enheter Mått, BxD i mm Sida Lista premium kombiställ Lista arbetsbänkar

www.lista.com Lista skåp Enheter Mått, BxD i mm Sida Lista premium kombiställ Lista arbetsbänkar www.lista.com Lista skåp Enheter Mått, BxD i mm Sida Allmän information 4-6 Modul 18 x 27E skåp, lådor och tillbehör 411 x 572 7-8 Modul 18 x 27E lådinsatser, fullständiga uppsättningar 9 Modul 18 x 36E

Läs mer

Albany RapidRoll 300 Den modulära snabbgående rullporten Du definierar kraven vi bygger porten. Tekniskt datablad

Albany RapidRoll 300 Den modulära snabbgående rullporten Du definierar kraven vi bygger porten. Tekniskt datablad Albany RapidRoll 300 Den modulära snabbgående rullporten Du definierar kraven vi bygger porten Tekniskt datablad Albany RapidRoll 300 Det modulära systemet möjliggör anpassade konfigurationer Snabba öppningar

Läs mer

Altech Vattenmätarkonsoler

Altech Vattenmätarkonsoler Altech Vattenmätarkonsoler Altech Vattenmätarkonsoler är typgodkända för tappvatteninstallation hos RISE och har typgodkännandebevis SC0701-16. Vattenmätarkonsol utan ventiler 520 80 70 520 80 36 520 80

Läs mer

Flerpatronshus Serie CB40.

Flerpatronshus Serie CB40. Flerpatronshus Serie CB40. För processindustrins generella vätskefiltrering CB40-serien med flerpatronshus har satt standarden för lätta patronhus för användning inom processindustrins generella vätskefiltrering.

Läs mer

Tillbehör Rostfria Bänkar

Tillbehör Rostfria Bänkar STORT URVAL HELT I ROSTFRITT LÄTT ATT MONTERA LÄTT ATT RENGÖRA Utförande Till IDESTAs rostfria bänkserie finns det många olika praktiska tillbehör som underlättar arbetet, ett antal funktioner ger utökad

Läs mer

Verktygslådor & skärmar

Verktygslådor & skärmar Verktygslådor & skärmar Innehåll Verktygslådor Rostfria verktygslådor, underhängd... 55-01 Rostfria verktygslådor, sidohängd... 55-02 Rostfri toppsarg till verktygslådor... 55-02 Tillbehör till rostfria

Läs mer

Askkoppar & papperskorgar

Askkoppar & papperskorgar 2014 Askkoppar & papperskorgar Jansson & Partner AB Gamla Brovägen 22 132 40 SALTSJÖ-BOO Tel. 08-717 22 86 Fax 08-715 82 30 info@jansson-partner.se www.jansson-partner.se 2 Om Jansson & Partner AB Jansson

Läs mer

Handdukstorkar och klädtorkar för alla miljöer.

Handdukstorkar och klädtorkar för alla miljöer. Handdukstorkar och klädtorkar för alla miljöer. Elektriska handdukstorkar Kombitorkar Vattentorkar pax.se Elektriska handdukstorkar Pax driftsäkra elektriska handdukstorkar värms via en energisnål dubbelisolerad

Läs mer

RESERVDELAR SANITETSPORSLIN, INSTALLATIONSSYSTEM, BADKAR, DUSCH, BADRUMSMÖBLER

RESERVDELAR SANITETSPORSLIN, INSTALLATIONSSYSTEM, BADKAR, DUSCH, BADRUMSMÖBLER RESERVDELAR SANITETSPORSLIN, INSTALLATIONSSYSTEM, BADKAR, DUSCH, BADRUMSMÖBLER RESERVDELAR TILL SANITETSPORSLIN BADRUMS MÖBLER BADKAR DUSCH RESERVDELAR TILL WC-STOLAR WC Nautic år 2010 WC Nordic, år 2002

Läs mer

Reservdelslista PoolGuard 2012

Reservdelslista PoolGuard 2012 Reservdelslista PoolGuard 2012 www.pahlen.se ledande inom utrustning för swimmingpooler Pahlén AB Pahlén AB är en av världens ledande tillverkare av swimmingpoolprodukter. Verksamheten startade 1967 och

Läs mer

Tillverkare av maskiner för metallbearbetning. pressar valsverk stansar. tel. +46 (0)

Tillverkare av maskiner för metallbearbetning. pressar valsverk stansar.   tel. +46 (0) Tillverkare av maskiner för metallbearbetning pressar valsverk stansar www.ewn-maskiner.se tel. +46 (0) 7679 24 006 UPH 28 Horisontell hydraulpress - Inbyggt minne med möjlighet att spara upp till fyra

Läs mer

Etac Nova 30. Ett modernt skensystem med diskreta skenor och smarta detaljer. Enkelt att montera och enkelt att använda.

Etac Nova 30. Ett modernt skensystem med diskreta skenor och smarta detaljer. Enkelt att montera och enkelt att använda. Etac Nova 30 Ett modernt skensystem med diskreta skenor och smarta detaljer. Enkelt att montera och enkelt att använda. Etac Nova 30 helt enkelt. Nova 30 är ett funktionellt skensystem med tidlös och enkel

Läs mer

Monterings- och skötselanvisning. för. Helaform skjutportsbeslag. portstommar

Monterings- och skötselanvisning. för. Helaform skjutportsbeslag. portstommar (Version Allmän) TRIDENT INDUSTRI AB (2013) Monterings- och skötselanvisning för Helaform skjutportsbeslag & portstommar TRIDENT INDUSTRI AB, Metallgatan 27, 262 72 Ängelholm Tfn 0431-44 95 00, fax 0431-839

Läs mer

Fläktar. PAX termic. M A D E I N S W E D E N

Fläktar. PAX termic.   M A D E I N S W E D E N Fläktar PX termic S W D N I N M D M D I N S W D N www.pax.se T Y 3 H T W Y N PX termic - Fläktar basutförande Benämning Färg rtikelnr. N nr. SG nr. SK nr. mörkgrå/silver 1375-1 739 14 77137515 93 023 49

Läs mer
