Vändkors TR490/TR490R
|
|
- Johanna Engström
- för 5 år sedan
- Visningar:
Transkript
1 Vändkors TR490/TR490R RESERVDELSMANUAL Intergate AB Hantverkaregatan 14, Stenungsund Tel: Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande. Copyright Intergate AB 2018 TR490-RECH-EN-09 Sida 1 (17) RmanTR49x-1806.docx
2 INNEHÅLLSFÖRTECKNING 1. INLEDNING Identifikationsskylt Riktningar ELEKTRONIKKOMPONENTER OCH KRETSKORT ELEKTROMEKANISKA KOMPONENTER EXTERIÖR OCH PLÅTAR REKOMMENDERAD RESERVDELSSATS TR490-RECH-EN-09 Sida 2 (17) RmanTR49x-1806.docx
3 1. Inledning 1. INLEDNING Många av produkterna från Automatic Systems är uppbyggda enligt ett modultänkande. Detta har gjorts för att kunna erbjuda kunderna ett brett sortiment med hög kvalitet och kort leveranstid och på så sätt säkerställa en hög utnyttjandegrad. Denna reservdelsmanual är en kombination av leverantören Automatic Systems reservdelsmanual TR490-RECH-EN Identifikationsskylt Engelsk text Översättning Exempel 1.2. Riktningar TRS370-MT-EN-18 Sida 3 (17) RmanTR49x-1806.docx

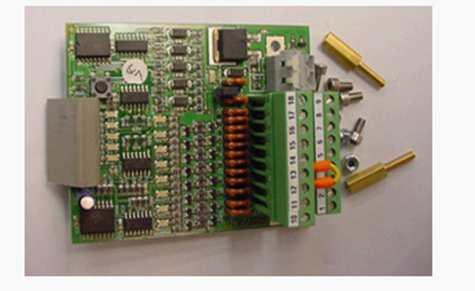

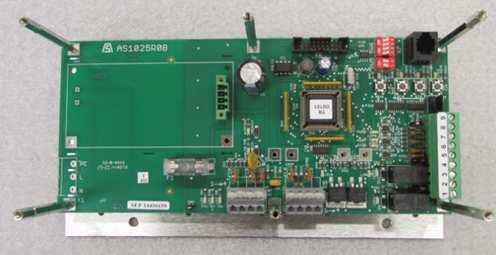

4 2. Elektronikkomponenter och kretskort 2. ELEKTRONIKKOMPONENTER OCH KRETSKORT TR490-RECH-EN-09 Sida 4 (17) RmanTR49x-1806.docx
5 2. Elektronikkomponenter och kretskort TR490-RECH-EN-09 Sida 5 (17) RmanTR49x-1806.docx
6 2. Elektronikkomponenter och kretskort TR490-RECH-EN-09 Sida 6 (17) RmanTR49x-1806.docx

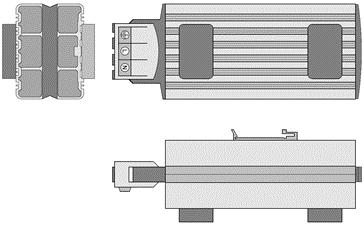

7 2. Elektronikkomponenter och kretskort TR490-RECH-EN-09 Sida 7 (17) RmanTR49x-1806.docx
8 3. Elektromekaniska komponenter 3. ELEKTROMEKANISKA KOMPONENTER TR490-RECH-EN-09 Sida 8 (17) RmanTR49x-1806.docx
9 3. Elektromekaniska komponenter Rotorenhet Turret E/0208/268 Rulle Roller 0/3430/000 Rotorlock Turret cover 0/0208/267 Gummidämpare Rubber bumper E/3540/000 Dämparbricka Ø38 mm Bumper washer Ø38 mm 0/0208/048 TR490-RECH-EN-09 Sida 9 (17) RmanTR49x-1806.docx
10 3. Elektromekaniska komponenter Låsring Ø14 mm Clips Ø14 mm 0/3434/000 Låsring Ø6 mm Clips Ø6 mm 0/3296/000 Höger gränslägessats Right-hand limit switch E/3431/003 Vänster gränslägessats Left-hand limit switch E/3431/004 Lager Bearing 0/3519/000 Elektromagnet 24V DC Electromagnet 24V DC 0/3423/000 Fjäder till elektromagnet (antipanikfunktion) Electromagnet spring (anti panic function) 0/0208/042 TR490-RECH-EN-09 Sida 10 (17) RmanTR49x-1806.docx
11 3. Elektromekaniska komponenter Fjäder till elektromagnet (utan anti-panikfunktion) Electromagnet spring (without anti panic function) Stötdämpare med 2 muttrar Shock absorber with 2 nuts 0/0208/041 0/6920/169 Konsol för mekanisk enhet Bracket for mechanical E/0208/029 Regel A3-A5 Bolt A3- A5 E/0208/176 Regel B3-B5 Bolt B3-B5 E/0208/175 Regel A2 Bolt assemby A2 E/0208/178 TR490-RECH-EN-09 Sida 11 (17) RmanTR49x-1806.docx
12 3. Elektromekaniska komponenter Regel B2 Bolt B2 E/0208/177 Bricka Ø25 mm Bolt washer Ø25mm 0/0208/025 Utjämningsarm Compensating arm E/0208/174 Höger nockhållare Right-hand articulation E/0208/181 Vänster nockhållare Left-hand articulation E/0208/182 Stötdämparfjäder till kam 0/0208/307 TR490-RECH-EN-09 Sida 12 (17) RmanTR49x-1806.docx
13 3. Elektromekaniska komponenter Elektromagnet B3-B5 Electromagnet B3-B5 E/0208/179 ElektromagnetA3-A5 Electromagnet A3-A5 E/0208/180 Rostfri arm Ø38 mm, längd 510 mm Stainless steel arm Ø38 mm, length 510 mm E/0208/266 Loctite 243 Loctite 243 0/4102/000 TR490-RECH-EN-09 Sida 13 (17) RmanTR49x-1806.docx

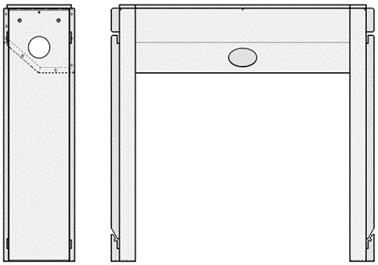

14 4. Exteriör och plåtar 4. EXTERIÖR OCH PLÅTAR Kapsling i rostfritt stål Stainless steel housing E/0803/038 Ändplåt i rostfritt Stainless steel end E/0804/003 Rundad ändplåt i rostfritt Round stainless steel end E/0804/144 Topplock i rostfritt Stainless steel hood E/0803/009 TR490-RECH-EN-09 Sida 14 (17) RmanTR49x-1806.docx
15 4. Exteriör och plåtar Lås med två nycklar Lock with 2 keys Pinne för låsbult Pin for lock bolt Dubbel bult för låsning av huv Double bolt for hood locking Låsring Lock clips Ändplåt med urtag, i rostfritt Stainless steel end with cutout 0/7000/330 0/0669/093 0/0803/005 0/5999/000 E/0804/035 Rundad ändplåt med urtag, i rostfritt Round stainless steel end with cutout E/0804/273 Rektangulär skärm Rectangular screen 0/0353/280 TR490-RECH-EN-09 Sida 15 (17) RmanTR49x-1806.docx
16 4. Exteriör och plåtar Trapetsformad skärm Trapezoidal screen 0/0785/562 Skärm för ljusremsa Screen for strip light E/0804/268 Infästningssats för beröringsfri läsare Contactless reader fixing E/0785/704 Pollett Ø28 mm Token Ø28 mm 0/3025/000 Pollett Ø30 mm Token Ø28 mm 0/3025/200 TR490-RECH-EN-09 Sida 16 (17) RmanTR49x-1806.docx
17 5. Rekommenderad reservdelssats 5. REKOMMENDERAD RESERVDELSSATS Reservdelssats TR-KIT innehåller följade delar: Artikelnummer Beteckning Antal E/7107/788_TESTE Styrlogik TR6 Control board TR6 0/7105/ 305 Spänningsaggregat V/24V DC 2,5A Power supply V/24V DC 2.5A E/ 3431/ 003 Höger gränslägessats Right-hand limit switch E/3431/004 Vänster gränslägessats Left-hand limit switch 0/6920/169 Stötdämpare med 2 muttrar Shock absorber with 2 nuts 0/0208/042 Fjäder till elektromagnet (antipanikfunktion) Electromagnet spring (anti panic function) TR490-RECH-EN-09 Sida 17 (17) RmanTR49x-1806.docx
