RESERVDELSMANUAL TRAFIKBOM BL52/BL53/BLG76
|
|
|
- David Johansson
- för 6 år sedan
- Visningar:
Transkript
1 RESERVDELSMANUAL TRAFIKBOM BL52/BL53/BLG76 Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande. Copyright Intergate AB 2019 Översättning av det engelska originalet (BL52-RECH-EN-09)
2 Innehållsförteckning Innehållsförteckning 1 Inledning Bomhus Mekaniska delar Bomarmar Logik och elektronik Tillval Reservdelsmanual BL52-BL53-BLG Sida 1 (27)
3 1 Inledning 1 Inledning Denna reservdelsmanual listar reservdelar till trafikbommar av typen BL52, BL53 och BLG76 och baseras på leverantörens reservdelsmanual med referensnummer BL52-RECH-EN-09. Artikelnumren är leverantörens beställningsnummer. Vid beställning, ange bommens ID-nummer och tillverkningsår. Dessa uppgifter finns på bommens identifikationsskylt. Denna sitter fäst inne i bomhuset. Reservdelsmanual BL52-BL53-BLG Sida 2 (27)

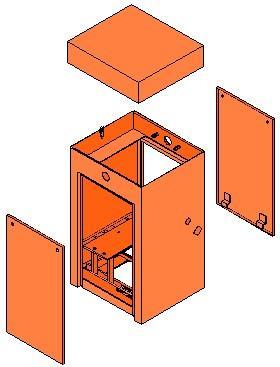

4 2 Bomhus 2 Bomhus Bomhus (RAL2000) Housing assembly (RAL2000) E/0172/129 Lås med 2 nycklar Lock with 2 keys E/700/327 Låsmutter Lock nut 0/700/331 Nyckel 004 Key 004 0/7000/332 Reservdelsmanual BL52-BL53-BLG Sida 3 (27)

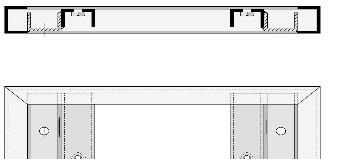

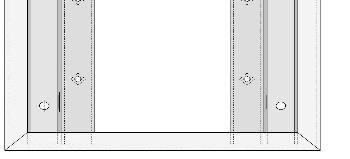

5 2 Bomhus Stålsockel med expansionsbultar Raised base assembly with expanding bolts E/6981/297 Ingjutningsgods Sealing frame assembly E/0172/167 Konsol Ground fixing bracket E/0671/038 Reservdelsmanual BL52-BL53-BLG Sida 4 (27)

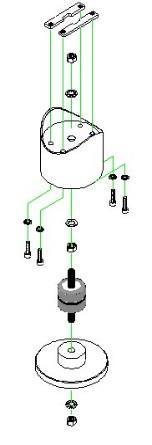

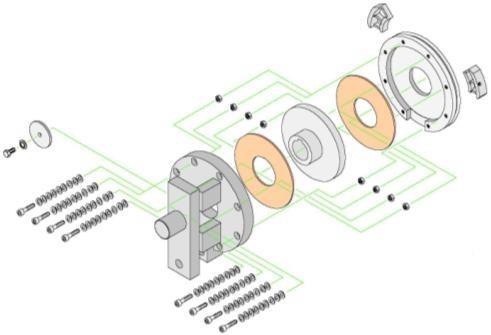

6 3 Mekaniska delar 3 Mekaniska delar Momentbegränsningsenhet Torque limiter assembly E/0172/169 Reservdelsmanual BL52-BL53-BLG Sida 5 (27)
7 3 Mekaniska delar Växellåda Gear box 0/3140/000 Skiva för momentbegränsare Torque limiter disc 0/0172/025 Nav för momentbegränsare Torque limiter hub 0/0172/024 Gränslägesbrytare anpassad för varmt och fuktigt klimat, IP65 Tropicalized limit switch IP65 Höger gränslägessats Right Hand limit switch assembly 0/3117/000 E/3431/008 Vänster gränslägessats Left Hand limit switch assembly E/3431/009 Reservdelsmanual BL52-BL53-BLG Sida 6 (27)
8 3 Mekaniska delar Dubbel höger gränslägessats Double right hand limit switch assembly E/3431/010 Dubbel vänster gränslägessats Double left hand limit switch assembly E/3431/012 Gränslägessats anpassad för varmt och fuktigt klimat, IP65 Tropicalized limit switches assembly IP65 E/0172/174 Vevbrytare Crank circuit breaker assembly EA0172/181 Hävarm, komplett Rod assembly with straps E/0172/173 Värmare 80 W Heating resistance 80 W 220v d.15 st. steel 0/3558/000 Reservdelsmanual BL52-BL53-BLG Sida 7 (27)
9 3 Mekaniska delar Ändstopp Stop end unit assembly E/0172/176 Remskiva Ø 50 mm AL14 Motor pulley Ø 50 mm AL14 Remskiva Ø 50 mm AL19 Motor pulley Ø 50 mm AL19 E/0681/032 E/0681/035 Kilrem M24 V-belt M24 Kilrem M29 V-belt M29 Kilrem M30 V-belt M30 0/3585/000 0/3593/000 0/3594/000 Reservdelsmanual BL52-BL53-BLG Sida 8 (27)
10 3 Mekaniska delar Remskiva Ø 180 mm Gearbox pulley Ø 180 mm E/0681/041 Gränslägeskam Limit switch cam 0/0002/031 Motor 250 W 0/EB0002/300 Motor 550 W EB0002/300_Conf Motorstöd Motor support assembly E/0172/236 Reservdelsmanual BL52-BL53-BLG Sida 9 (27)
11 3 Mekaniska delar Centrumaxel med lager Central shaft assembly with bearings E/0172/170 Fjäderpaket Spring assembly E/0172/166 Reservdelsmanual BL52-BL53-BLG Sida 10 (27)

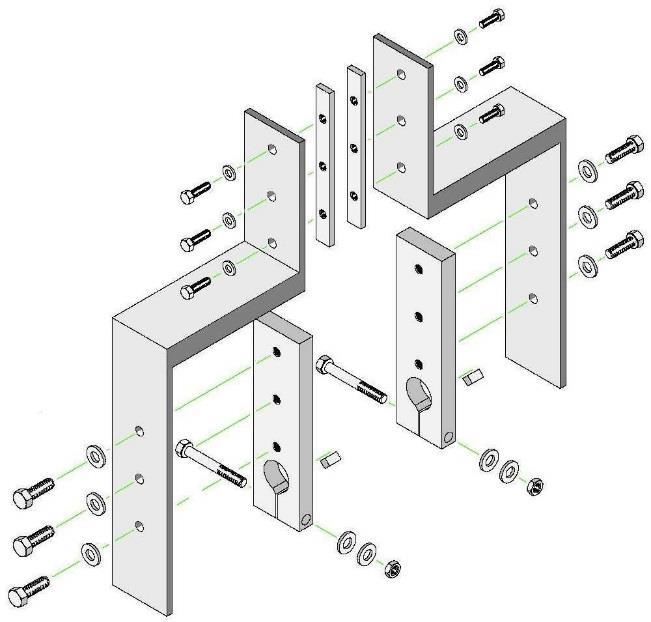

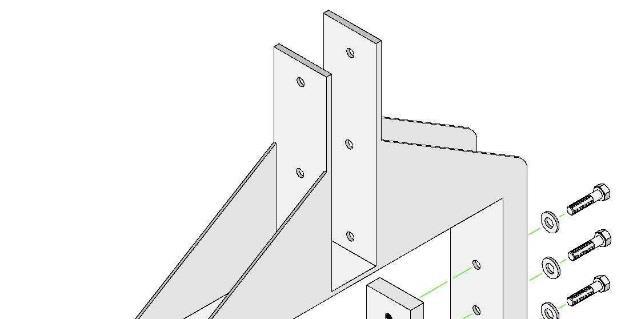

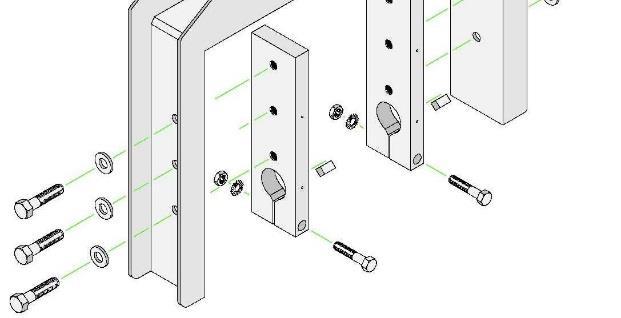

12 3 Mekaniska delar Bomarmsfäste för centrummonterad bomarm Bracket assembly for central boom (RAL2000) E/0172/179 Stagwire för enkel bomarm Stretcher assembly for simple boom E/0172/161 Stagwire för dubbel bomarm Stretcher assembly for double boom E/0172/162 Reservdelsmanual BL52-BL53-BLG Sida 11 (27)

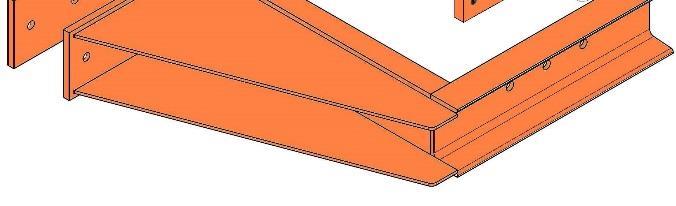

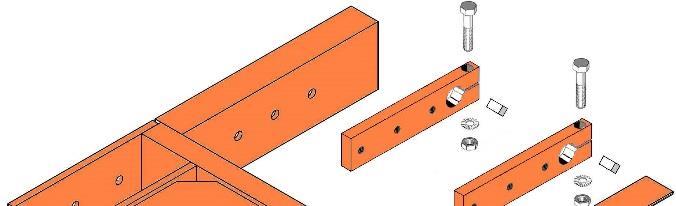

13 3 Mekaniska delar Bomarmsfäste för centrummonterad offsetarm Bracket assembly for central offset boomarm (RAL2000) E/0172/284 Bomarmsfäste för centrummonterad bomarm Bracket assembly for central boomarm (RAL2000) E/0132/089 Bomarmsfäste för centrummonterad offsetarm Bracket assembly for central offset boom (RAL2000) EA0790/011 Reservdelsmanual BL52-BL53-BLG Sida 12 (27)

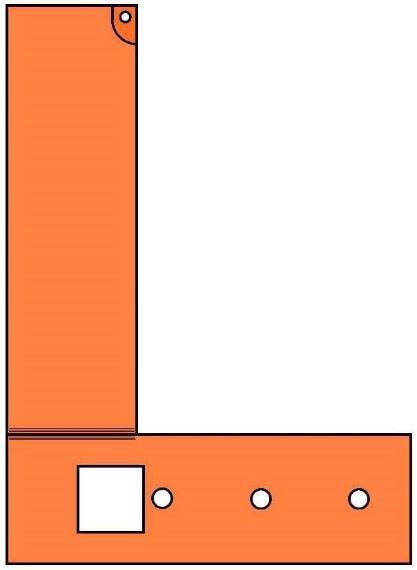

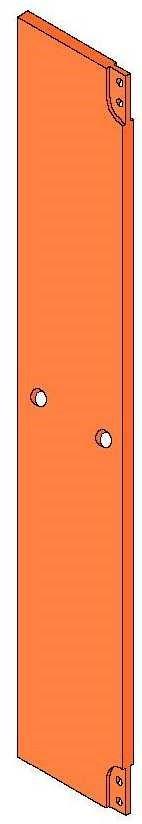

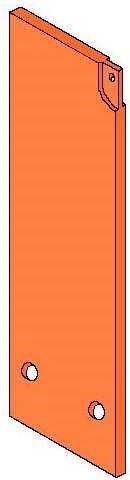

14 3 Mekaniska delar Fästplatta för bomarm Stretcher plate for boom (RAL2000) E/0172/045 Fästplatta för offsetarm Stretcher plate for boom offset (RAL2000) E/0172/127 Reservdelsmanual BL52-BL53-BLG Sida 13 (27)
15 3 Mekaniska delar Dubbel fästplatta för bomarm Stretcher double plate for boom (RAL2000) E/0172/056 Reservdelsmanual BL52-BL53-BLG Sida 14 (27)
16 4 Bomarmar 4 Bomarmar Bomarm Boom Assembly 3,0 m EA0696/045 4,0 m EC0696/045 5,0 m EE0696/045 6,0 m EG0696/045 7,0 m EI0696/045 8,0 m EK0696/045 Centrummonterad bomarm Central arm boom assembly 6,0 m E/00006/153 7,0 m E/0006/154 8,0 m E/0006/155 9,0 m E/0006/156 10,0 m E/0006/157 11,0 m E/0006/158 12,0 m E/0006/159 13,0 m E/0006/160 14,0 m E/0006/161 Plastkjol Plastic skirt assembly 3,0 m EB0725/000 4,0 m ED0725/000 5,0 m EF0725/000 6,0 m EH0725/000 7,0 m EJ0725/000 8,0 m EL0725/000 Reservdelsmanual BL52-BL53-BLG Sida 15 (27)
17 4 Bomarmar Bomkjol (vänster- och högerbom) Rigid folding skirt assembly (left & right-hand boom) 5,0 m EA0281/035 6,0 m EC0281/035 7,0 m EE0281/035 8,0 m EG0281/035 9,0 m EI0281/035 10,0 m EK0281/035 Bomkjol (centrumarm) Rigid folding skirt assembly (central arm) 5,0 m EL0281/035 6,0 m EN0281/035 7,0 m EP0281/035 8,0 m ER0281/035 9,0 m ET0281/035 10,0 m EV0281/035 Centrummonterad bomarm med vikbart staket Central-arm boom assembly with folding fence 3,0 m EA0728/042 4,0 m EE0728/042 5,0 m EI0728/042 6,0 m EM0728/042 7,0 m EQ0728/042 Standardbomarmstöd Standard tip support assembly (RAL2000) E/0158/000 Reservdelsmanual BL52-BL53-BLG Sida 16 (27)
18 4 Bomarmar Standardbomarmstöd Standard tip support assembly (RAL2000) E/0158/068 Elektromagnetiskt bomarmstöd Electro-magnetic tip support assembly (RAL2000) EA0150/024 Elektromagnetiskt bomarmstöd Electro-magnetic tip support assembly (RAL2000) EB0150/024 Vikbart bomarmstöd (RAL9010) Folding tip support assembly För rund bomarm Ø 84 mm For round boom Ø 84 mm För rund bomarm Ø 84 mm med kjol For round boom Ø 84 mm with skirt För rund bomarm Ø 90 mm For round boom Ø 90 mm För rund bomarm Ø 90 mm med kjol For round boom Ø 90 mm with skirt För oval bomarm For oval boom EA0607/000 EB0607/000 EC0607/000 ED0607/000 EE0607/000 Reservdelsmanual BL52-BL53-BLG Sida 17 (27)
19 4 Bomarmar Platta för elektromagnetiskt bomarmstöd till rund bomarm Suction plate assembly for electro-magnetic tip support for round boom EA0150/023 Elektromagnet 24 V DC Electromagnet 24V DC 0/3218/000 Platta för elektromagnetiskt bomarmstöd till oval bomarm Suction plate assembly for electro-magnetic tip support for oval boom EB0150/023 Bomarmsljus, rött Boom lighting red 0/3294/000 Bomarmsljus, orange Boom lighting orange 0/3187/000 Reservdelsmanual BL52-BL53-BLG Sida 18 (27)

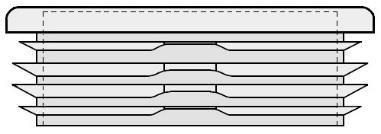

20 4 Bomarmar Förstärkt glödlampa för bomarmsljus Reinforced bulb for boom lighting 0/3186/000 Ändplugg för rund bomarm Ø 84 mm Boom plastic cap diameter 84 mm Ändplugg för rund bomarm Ø 90 mm Boom plastic cap diameter 90 mm Ändplatta för oval bomarm Cover plate for oval boom 0/3544/000 0/3544/001 0/0696/015 Dragstång med fästen för vikbart staket Rod assembly with straps for folding fence E/0728/023 Dragstång med fästen för bomkjol Rod assembly with straps for rigid folding skirt E/0281/201 Reservdelsmanual BL52-BL53-BLG Sida 19 (27)

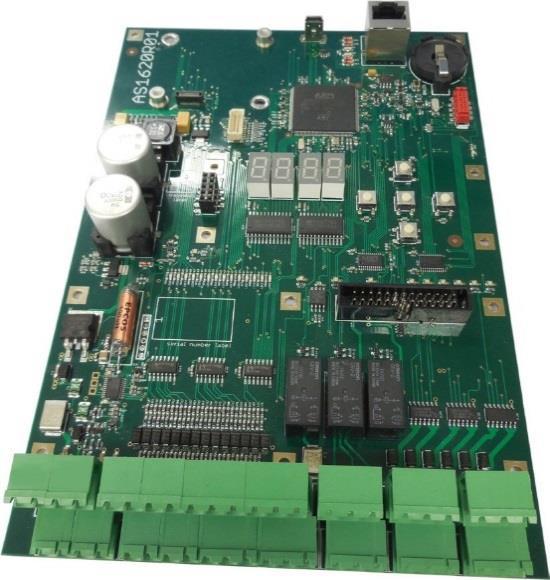

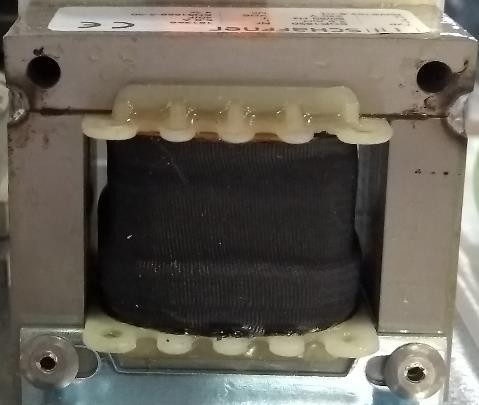

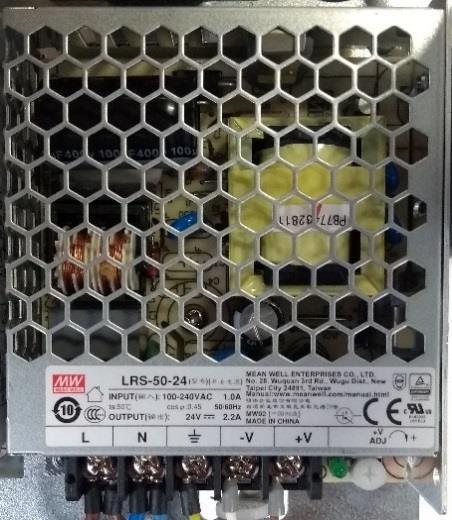

21 5 Logik och elektronik 5 Logik och elektronik Logik AS1320 är ersatt av AS1620. Logik AS /230V, komplett för BL5x Logic board AS /230V, complete for BL5x Logikkort AS /230V Logic board AS /230V E/7109/865_ TESTE E/7140/474 AS1621 HMI färgskärm AS1621 HMI color display E/7109/777 AS1622 Ethernetkort AS1622 Ethernet board E/7109/762 Reservdelsmanual BL52-BL53-BLG Sida 20 (27)

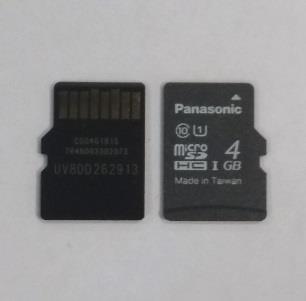

22 5 Logik och elektronik SD-kort för Ethernet SD card for Ethernet 0/7140/510 Frekvensomvandlare Frequency inverter 230 V 0/7140/498 Strömbrytare 6 A (automatsäkring) Circuit breaker 6 A (automatic fuse) 0/2510/000 Spänningsaggregat för logik AS VAC/24V 2,2 A Power supply for logic board AS VAC/24V 2.2 A 0/7108/919 Reservdelsmanual BL52-BL53-BLG Sida 21 (27)

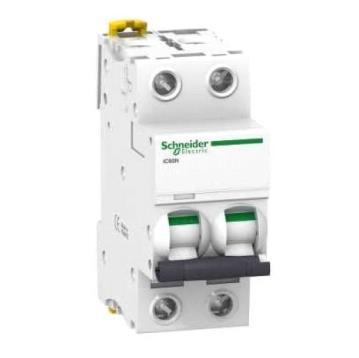

23 5 Logik och elektronik Nätfilter 5 A 230 V Mains filter 5 A 230 V 0/7109/760 Relä 24V DC Relay 24V DC Slingförstärkare, enkanals Presence detector (1 way) 0/7140/529 0/7140/464 Slingförstärkare, tvåkanals Presence detector (2 way) 0/7140/465 Reservdelsmanual BL52-BL53-BLG Sida 22 (27)

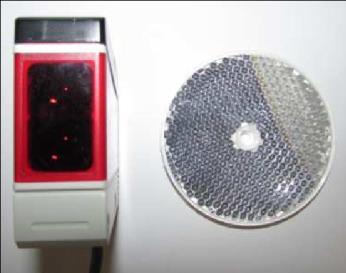

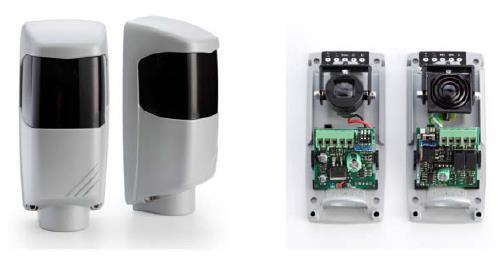

24 6 Tillval 6 Tillval Bild Beskrivning Art.nr Magnetslinga (omkrets 6 m, tilledare 5 m) Detection loop (perimeter 6 m, connection 5 m) E/0812/054 Magnetslinga (omkrets 10 m, tilledare 20 m) Detection loop (perimeter 10 m, connection 20 m) E/0812/059 Pelare för IR-fotocell (RAL2000) Post for infrared (IR) cell (RAL2000) E/0657/499 E/0657/659 IR-fotocell (mottagare/sändare) IR cell (receiver/transmitter) E/7001/759 Fotocell Reflex cell E/7531/001 Reservdelsmanual BL52-BL53-BLG Sida 23 (27)
25 6 Tillval Bild Beskrivning Art.nr Säkerhetslås Security lock assembly E/0172/148 Lås för vevplatta Lock for crank plate 0/3556/000 Fast staket på bomhuset (2 röda stänger + 1 vit) Fixed fence on housing (2 red bars + 1 white bar) EA0172/500 Fast staket på bomhuset (2 vita stänger + 1 röd) Fixed fence on housing (2 white bars + 1 red bar) EB0172/500 Reservdelsmanual BL52-BL53-BLG Sida 24 (27)

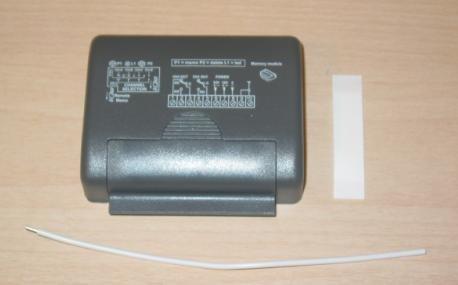

26 6 Tillval Bild Beskrivning Art.nr Stoppskylt (inkl. skruvar) 400 mm Ø 90 Stop sign (incl. screws) 400 mm Ø 90 Stoppskylt (inkl. skruvar) 400 mm Ø 100 Stop sign (incl. screws) 400 mm Ø 100 Radiosändare, 2-vägs Radio transmitter, 2 ways EB0726/000 EC0726/000 0/7529/000 Radiomottagare (2-vägs) Radio receiver (2 ways) 0/7529/100 Radioantenn Radio antenna /6920/631 Potentialfri räknare med återställning Potential-free counter with reset function 0/7100/072 Reservdelsmanual BL52-BL53-BLG Sida 25 (27)

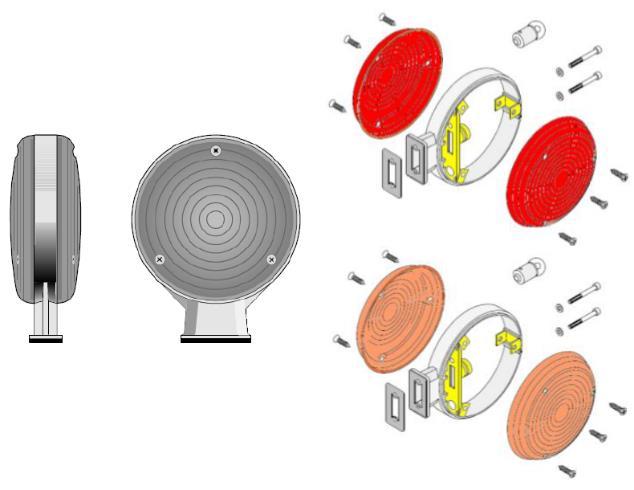

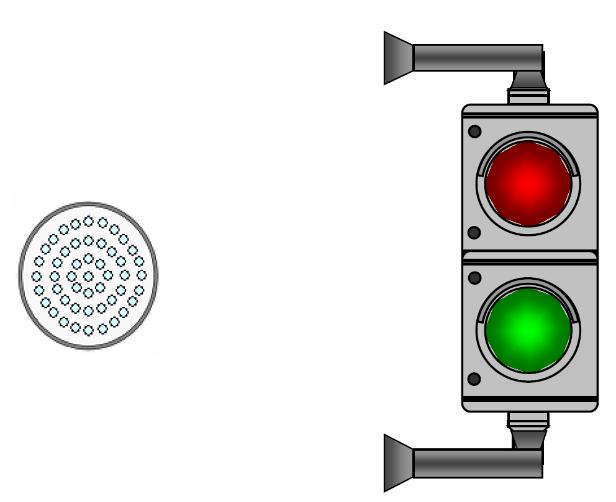

27 6 Tillval Bild Beskrivning Art.nr Trafikljus Ø 200 Traffic light Ø 200 E/6980/625 Förstärkt glödlampa för trafikljus Reinforced bulb for traffic lights 0/3131/060 Bilxljus, orange Amber flashing light 0/7110/310 Bomljus, LED-modul med 24 röda dioder Boom lighting module 24 red LEDs 0/7140/291 Tryckknappslåda, en knapp Push button box, 1 button 0/7101/253 Tryckknappslåda, två knappar Push button box, 2 buttons 0/7101/255 Reservdelsmanual BL52-BL53-BLG Sida 26 (27)
28 6 Tillval Bild Beskrivning Art.nr Tryckknappslåda, tre knappar Push button box, 3 buttons 0/7101/257 Tryckknappslåda, två knappar och en trelägesomkopplare Push button box, 2 buttons and 1 threeposition switch E/7000/350 Nyckelbrytare, 2-läges Key switch, 2 positions 0/7101/263 Nyckelbrytare, 3-läges Key switch, 3 positions 0/7101/264. Reservdelsmanual BL52-BL53-BLG Sida 27 (27)
