1 Sjöängen Mariestad kommun ike inom rubricerat område mot befintlig damm atum: Rev. atum: Uppdragsnummer: Upprättad av: Fredrik Wolff Granskad av: mil Svahn

2 INNHÅLL 1 BAKGRUN SYFT MÖTN OCH UNRLAGSMATRIAL BSKRIVNING OCH AVGRÄNSNING RSULTAT UTIFRÅN FÄLTBSÖK SAMT STUI AV BAKGRUNSMATRIAL ALLMÄNT AGVATTN KORT OM MARK OCH GRUNVATTNFÖRHÅLLANN KORT OM AGVATTNFÖRHÅLLANN KORT OM VATTNNIVÅR OCH MARKNIVÅR FÖRSLAG TILL AGVATTNHANTRING GNRLLA FUNKTIONSKRAV KORT OM TKNISKA LÖSNINGAR ANSLUTNING TILL ALLMÄNNA AGVATTNSYSTMT HÖJSÄTTNING TOMTMARK OCH GATOR FÖRRÖJNING AV AGVATTNFLÖ RNING AGVATTN UTSLÄPP VI OLYCKSHÄNLS KOMMNTARR VIAR ARBTN BILAGOR 1. Ritning V100, Aktuellt planområdet samt befintlig dagvattenavledning 2. Ritning V101, Aktuellt planområde samt förslag till ny dagvattenavledning 2 (15)

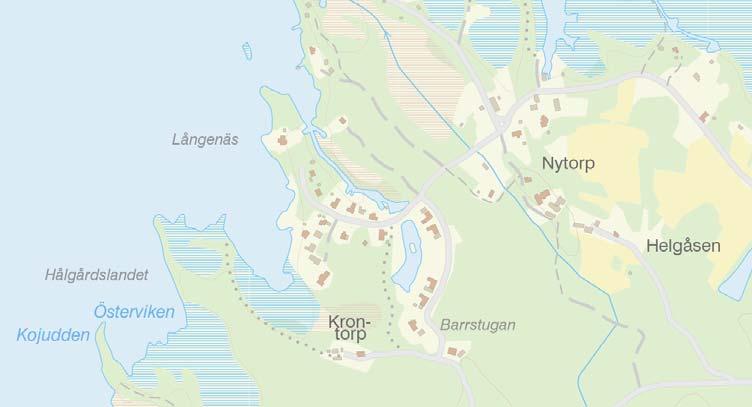

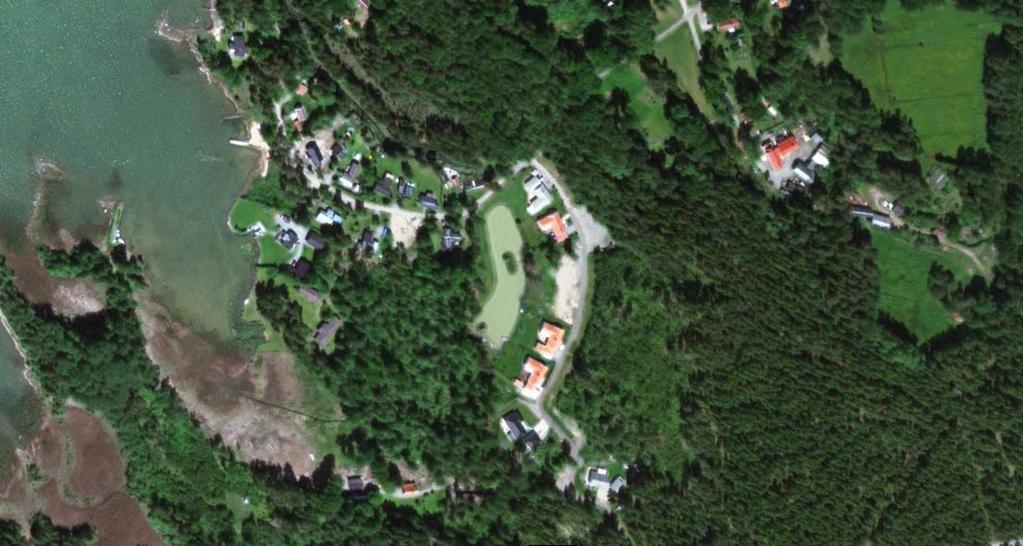

3 1 BAKGRUN Mitta AB, har på uppdrag av P Arkitektur utfört en övergripande dagvattenundersökning för rubricerat område. Placering för det aktuella detaljplanområdet Sjöängen är beläget cirka 5 km väster om Mariestads centrum utmed sjön Vänern. Översikt av rubricerat område kan ses i figur 1 nedan. Sjön Vänern ses i vänstra delen av figuren. Befintlig damm Sjöängen Figur 1. Översikt Sjöängen (utdrag från VISS, Vatteninformationssystem Sverige) Befintlig damm Sjöängen Bild 1. Översikt Sjöängen (utdrag ortofoto från VISS, Vatteninformationssystem Sverige) 2 SYFT Syftet med arbetet var att erhålla en översiktlig kunskap avseende dagvattensituationen för det aktuella området. Avledningen av dagvatten från och genom området mot recipienten, sjön Vänern, har också beaktats. 3 (15)

4 3 MÖTN OCH UNRLAGSMATRIAL Startmöte, projektmöte och fältbesök utfördes Närvarande var rik Randén (Mariestad kommun), Matilda Åslin (P Arkitektur), Thomas Kling (markägare), mil Svahn (Mitta AB) och Fredrik Wolff (Mitta AB). Följande underlag har erhållits: - Illustrationsplan för detaljplan Sjöängen. aterad PM Geoteknik (Mitta AB), daterad Ritningsunderlag, tex grundkarta, höjdmätning 4 BSKRIVNING OCH AVGRÄNSNING Området är beläget cirka 100 meter från sjön Vänerns strandlinje. I dagsläget finns hus/fritidshus i närområdet. Rubricerat område avgränsas i norr av skogsmark/befintlig damm, i öster av befintliga bostadshus/väg, i söder av bostadshus/väg och i väster av kärrmark/sjön Vänern. Området benämns Sjöängen. Planområdet omfattar cirka 1,5 hektar markyta. Inom området ska Mariestads kommun genomföra planbestämmelser för bostadsbebyggelse av olika slag, exempelvis friliggande villabebyggelse, småhus eller fritidshus. Aktuellt planområde samt översiktligt befintlig dagvattenavledning kan ses i bilaga 1. I dagsläget sker avledning av dagvatten från området och befintlig dagvattendamm via befintliga diken. Bilaga 2 visar översiktligt förslag till dagvattenavledning för rubricerat område. 4 (15)

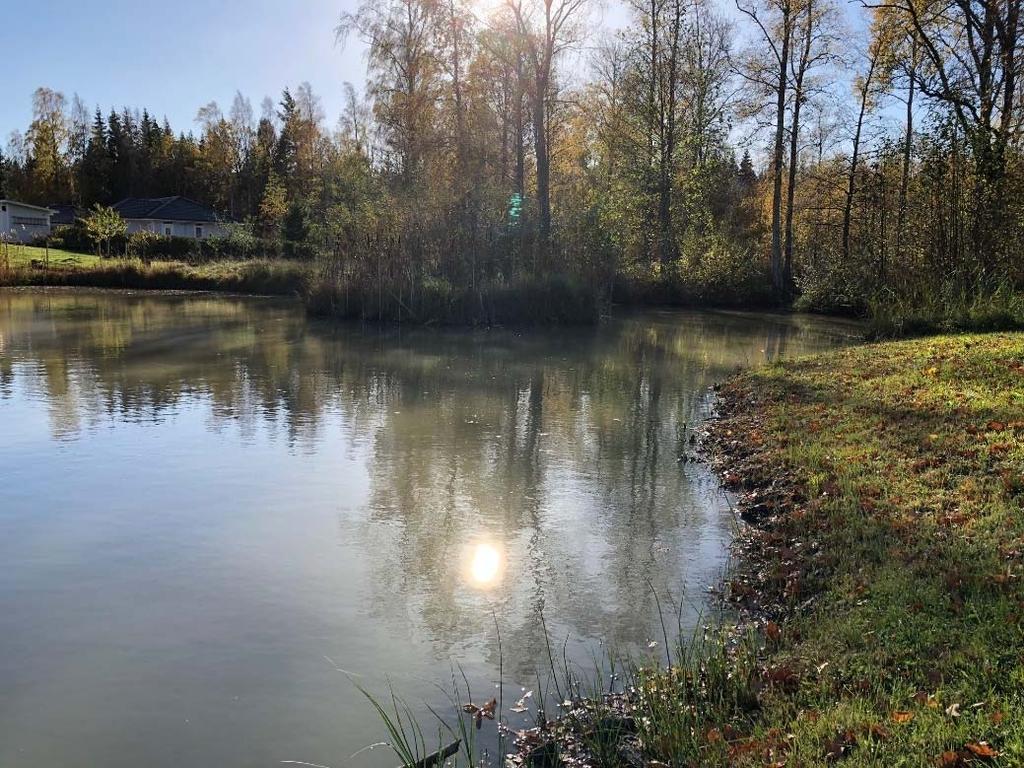

5 5 RSULTAT UTIFRÅN FÄLTBSÖK SAMT STUI AV BAKGRUNSMATRIAL 5.1 Allmänt Vid det inledande startmötet behandlades diverse kartunderlag, vilka behövdes sammanställas för att få en bättre överblick avseende dagvattenavrinningen inom och kring rubricerat område. Till området sker dagvattentillrinning från norr, öst, söder och till viss del från väst. agvattenavledningen sker via befintlig damm och diken som mynnar i sjön Vänern i sydväst. n översikt avseende befintlig dagvattenavledning redovisas i bilaga agvatten agvattentillrinning sker via markytan till befintlig damm eller befintliga diken inom och utanför planområdet. Från fastighet i sydost leds dag- /dräneringsvatten till utlopp beläget strax sydväst om utloppet från befintlig damm. Från söder sker dagvattentillrinning från diken mot planområde som leds vidare i befintliga diken söder om rubricerat planområde. Nedan ses bilder från området. Bild 2. Befintlig damm tagen mot utlopp i riktning mot nytt planområde (mot söder) 5 (15)

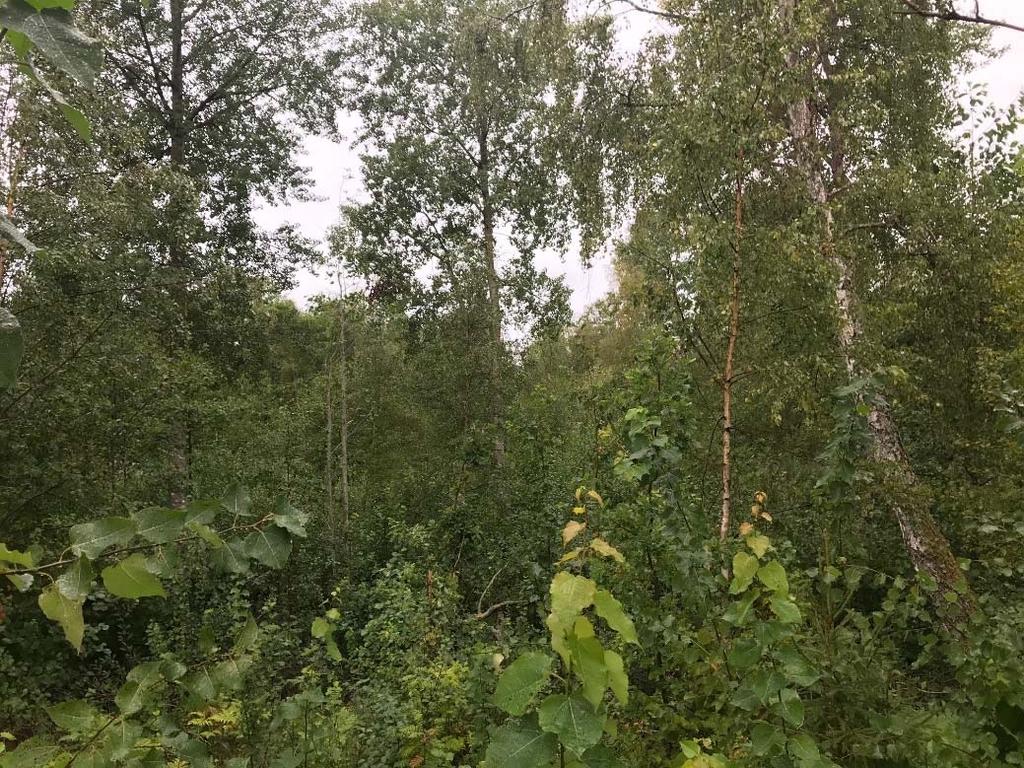

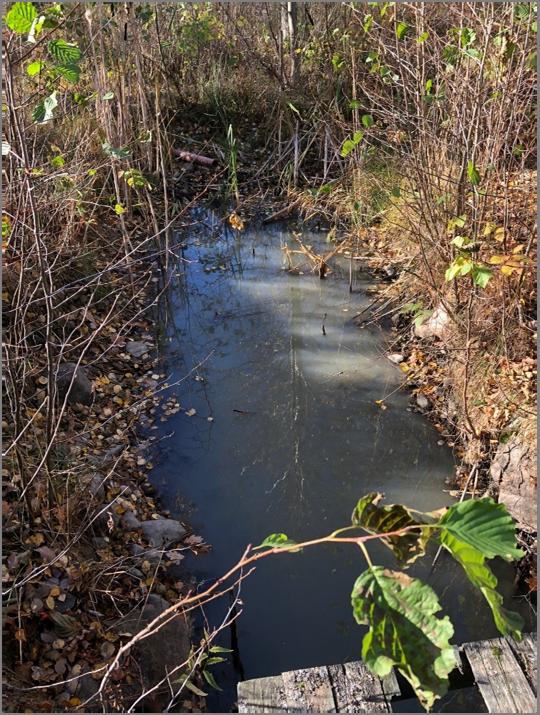

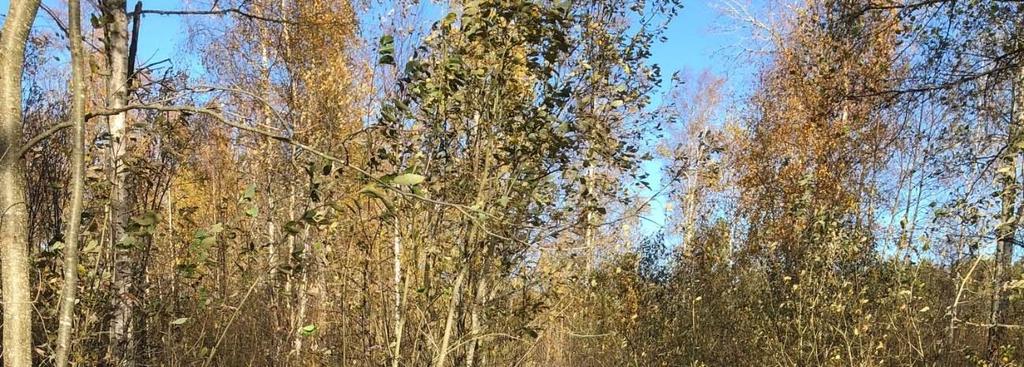

6 Bild 3. Utlopp från befintlig damm belägen nordost om planområde. Bild 4. Inom planområde. 6 (15)

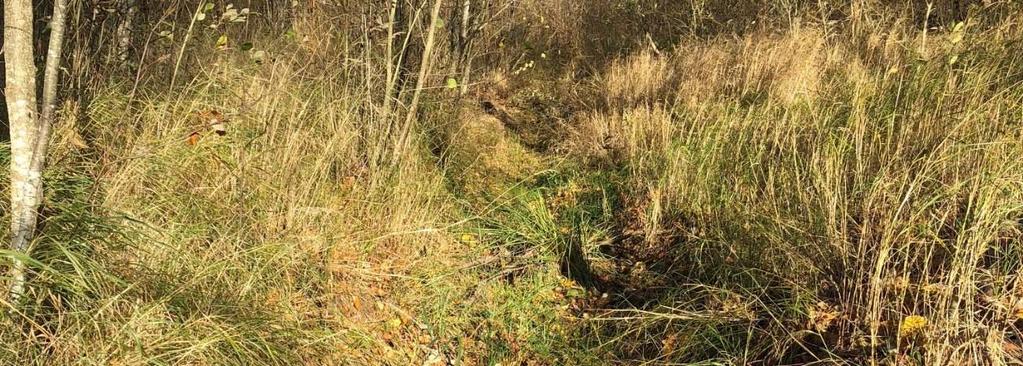

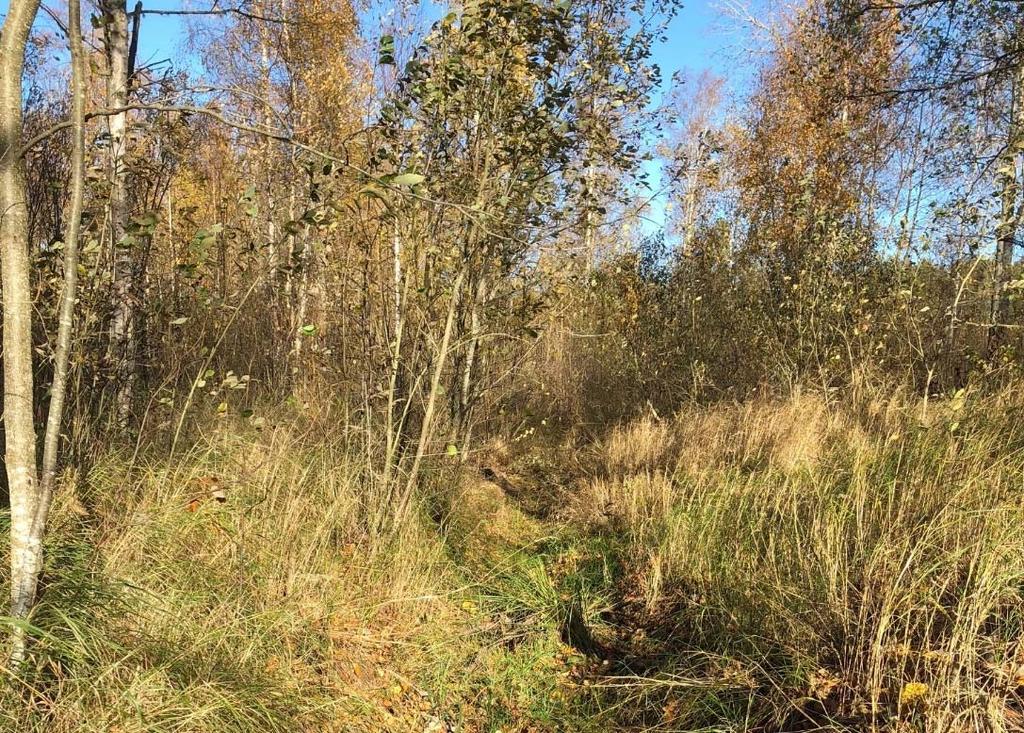

7 Bild 5. iken inom planområde. Bild 6. ike beläget söder om planområde som mynnar i sjön Vänern. 7 (15)

8 5.3 Kort om mark- och grundvattenförhållanden en geotekniska markundersökningen 1 visar att jorddjupet inom området är genomgående litet och berg i dagen har påträffats. Jorden består direkt under ytskiktet huvudsakligen av friktionsjord följt av siltig morän. Inom de låglänta delarna av området förekommer även lera i liten omfattning. Sonderingarnas nedträngningsdjup varierade mellan 1,8 och 3,1 meter. Jorden inom området innehåller rikligt med sten och block. Infiltration i den relativt täta jorden sker tämligen långsamt. Grundvattennivåer har uppmätts vid en plats, cirka 1,9 meter under befintlig markyta. Vid tidigare undersökning utförd av BGAB 1999 påträffades ytligare vattenytor Kort om dagvattenförhållanden Vid fältbesöket observerades att vattennivåer i diken var obefintliga eller mycket låga. et har varit mycket lite nederbörd under en längre period, vilket har påverkat vattennivåer i diken och inom aktuellt område. Strax norr om aktuellt område, i befintlig kanalled ut mot sjön Vänern, har höga vattennivåer orsakat att närliggande båthus raserats (ref. markägare). Ingen översvämningsproblematik är känd eller har framkommit i samband med projektmöte. 5.5 Kort om vattennivåer och marknivåer Fakta avseende sjön Vänerns vattenstånd är enligt följande 2 : Förklaring fter reglering 1939 (höjdsystem RH00) fter reglering 1939 (höjdsystem RH2000)* Lägsta vattenstånd + 43, ,63 Medelvattenstånd + 44, ,72 Högsta vattenstånd + 45, , , ,18 *Höjdsystem RH2000 används i denna handling 1 PM-Geoteknik, Mittta AB daterad Fakta om Vänern, SMHI daterad (15)

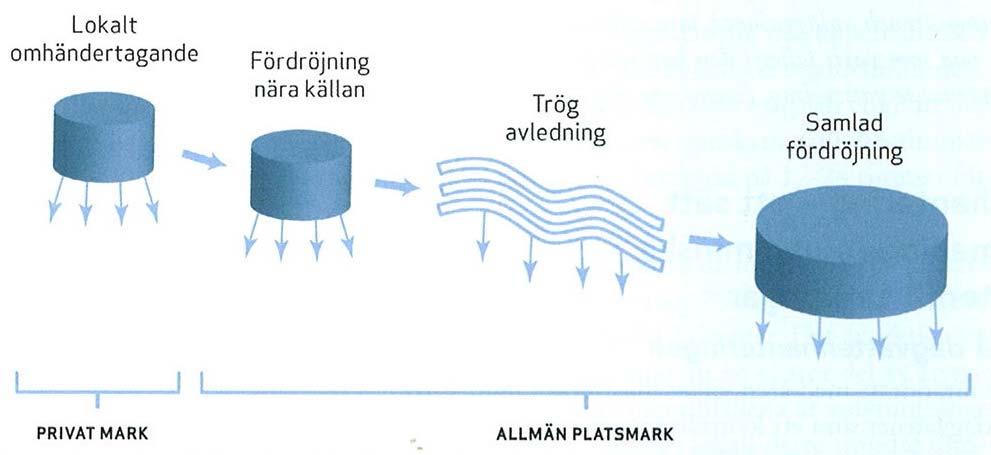

9 nligt översvämningskartering och 200-års regn är lägsta tillåten nivå för bebyggelse inom rubricerat område (höjdsystem RH2000). Befintlig damm belägen i direkt anslutning nordost om aktuellt område uppskattas ha en högsta vattennivå motsvarande + 45,7. en befintliga dammens area är cirka m² och är grund enligt uppgift från markägare. 6 FÖRSLAG TILL AGVATTNHANTRING 6.1 Generella funktionskrav agvattenavrinning från hårdgjorda ytor, exempelvis tak, ska ledas via markytor mot dikes-/dräneringsstråk för avledning mot befintligt dike syd/sydväst om rubricerat område. Befintliga dike mynnar slutligen i sjön Vänern. Vid behov ska rening ske före avledning mot sjön Vänern, exempelvis parkeringsyta. Lokalt omhändertagande av dagvatten (LO) kan om möjligt ske inom områdets. Fördröjning nära källan och trög avledning med infiltration kan tillämpas innan avledning sker via nya öppna dikes-/dräneringsstråk och vidare mot befintliga diken och sjön Vänern. Öppna dikes-/dräneringsstråk placeras utmed ny lokalgata och utmed fastighetsgräns, där så krävs. Illustration av olika kategorier av öppna dagvattenlösningar (utdrag ur Svenskt Vatten Publikation P110) Utöver ovan beskrivet föreslås dagvattenavrinningen ske via nya drän- /dagvattenledningar samt eventuellt mindre öppen dagvattendamm. 9 (15)

10 Följande förslag till funktionskrav föreslås inom planområdet: agvatten från tak och andra hårdgjorda ytor ska avledas ovan mark till öppna dikes-/dräneringsstråk. ikes-/dräneringsstråk ska vid behov förses med dagvattenintag, som ligger högre än botten, för att eliminera risken för översvämning vid byggnad, på tomtmark och gata/väg. Maximal hårdgjord markyta inkl. takytor är 40 % av den totala fastighetsarean. Minsta andel genomsläpplig markyta är 60 % av den totala fastighetsarean. agvattenavrinningen dimensioneras för ett regn med 10 års återkomsttid och maximalt avtappningsflöde 20 l/s ha_red (reducerad avrinningsarea). Avvattningen ska ske så att risken för besvärande dämningar och översvämningar minimeras, vilket kommer innebära att vissa avrinningsytor behöver dagvattenintag i markplan. agvattenbrunn ska ha sandfång. ränering för husgrund ska anslutas till dagvattenledning och utformas så att allvarliga konsekvenser undviks. ämningsnivå för dagvattensystemet är 0,3 m över markytans nivå i förbindelsepunkten. Förslag till dagvattenavrinningens flödesriktning i området kan ses i bilaga (15)

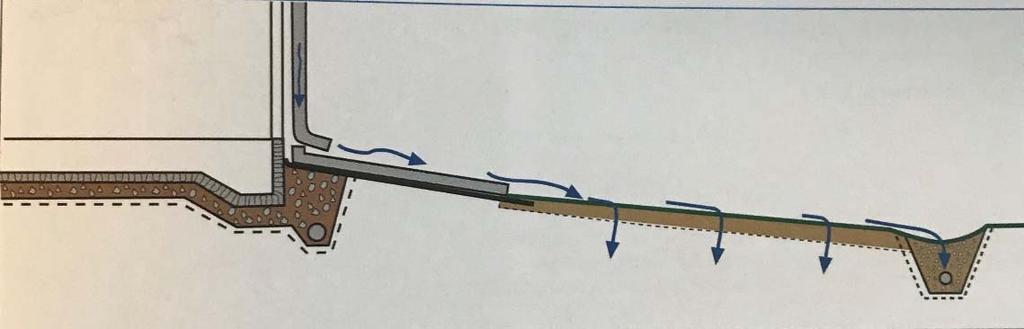

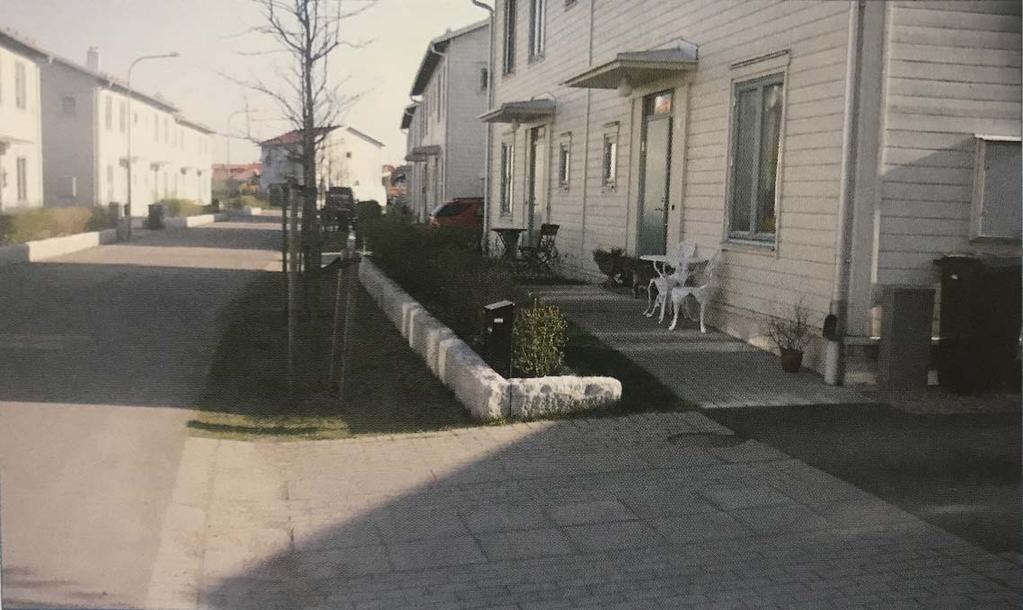

11 6.2 Kort om tekniska lösningar Nedan ses tekniska lösningar som kan vara aktuella vid nybyggnad inom rubricerat område. Tomtmark och allmän platsmark Avvattning sker från markytor till gräsytor, dikes-/avvattningsstråk och öppna dagvattenmagasin där fördröjning kan ske i gräs-, grus- och makadamfyllningar. xempel på säker höjdsättning från byggnad till gata xempel på hur tak- och ytvattnet leds ut över mark. Om underliggande jord är tät följer det infiltrerade vattnet underliggande marklager till dräneringsstråket. 11 (15)

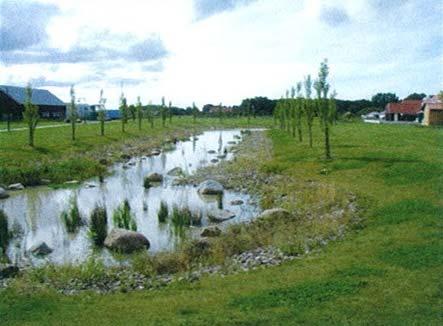

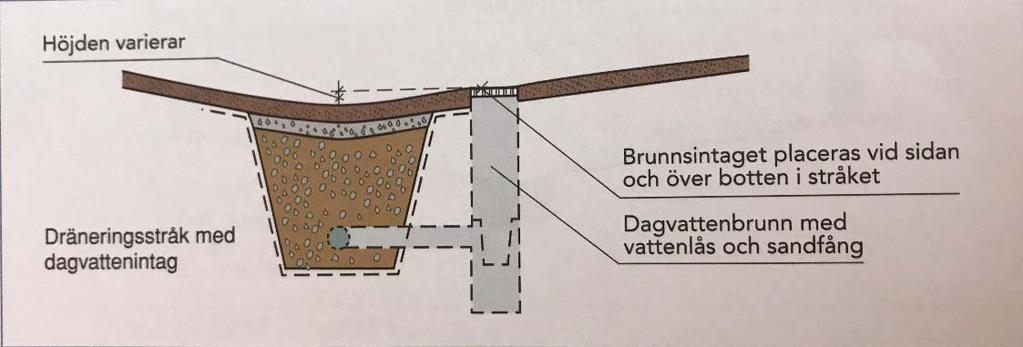

12 xempel på utformning av dikes-/dränstråk med dagvattenintag. xempel på trög avledning med öppet dikesstråk. 6.3 Anslutning till allmänna dagvattensystemet Anslutning till allmänna dagvattensystemet sker till kommunens anvisade dagvattenledningar och dikes-/dräneringsstråk inom allmän platsmark. 6.4 Höjdsättning tomtmark och gator Byggnader behöver skyddas mot ytligt dagvattenflöde från såväl omgivande mark och den egna tomtmarken genom en bra höjdsättning. 12 (15)

13 6.5 Fördröjning av dagvattenflöde Fördröjning av dagvattenavledningen planeras i vattnets väg från byggnad och tomtmark till recipient. Inom aktuellt planområde ska fördröjning nära källan, trög avledning samt samlad fördröjning genomföras innan avledning sker till dagvattensystemet eller dikes-/dräneringsstråk. Innan dagvattenavledning sker till sjön Vänern ska dagvatten ledas via dikes-/dräneringsstråk och/eller eventuell öppen dagvattendamm. Öppna dikes-/dräneringsstråk kan med fördel avleda dagvatten i området, där även rening av dagvatten och fördröjning av dagvattenflöden sker innan dagvatten når recipienten sjön Vänern. agvattenavledning som sker under markytan via rännstensbrunn, dagvattenbrunn och dagvattenledningar kan användas då utformningen av dagvattenhanteringen kräver det. Vid husbyggnation är gröna tak en extra teknisk lösning som kan användas för att minska dagvattenflöde och till viss del vara en fördröjning. agvattendamm inom aktuellt planområde, bedöms vara möjlig. Om framtida utformning inom aktuellt planområde tillåter, så kan öppen dagvattendamm vara möjligt innan avledning sker via dagvattenledning mot befintliga diken och sjön Vänern. 6.6 Rening dagvatten Nödvändig rening av dagvatten sker på tomtmark eller allmän platsmark. Genom att låta dagvatten rinna ut över gräsytor mot öppna dikesstråk med magasinvolym kan föroreningar fastläggas och ges möjlighet att tas upp av vegetation. 6.7 Utsläpp vid olyckshändelse Vid olyckshändelser i form av miljöfarliga utsläpp, till exempel vid utsläpp av farligt gods från tankbil eller annat utsläpp, ska åtgärder vidtas under planering och utförande avseende dagvattenhanteringen inom tomtmark och allmän platsmark. Föreslagen utformning ger möjligheter till avstängning av dagvattenavrinning, exempelvis utmed dikesstråk eller befintliga diken. Gröna ytor utmed öppna dikes-/dräneringsstråk samt eventuellt mindre damm fungerar inte bara som reningsanläggning, utan vid större utsläpp finns möjligt att direkt på plats ta hand om och utföra sanering innan föroreningarna runnit vidare till recipient. 13 (15)

14 7 KOMMNTARR n exploatering kommer att innebära högre och snabbare dagvattenflöden inom och från planområdet, vilket främst beror på en ökad andel hårdgjorda ytor. Befintliga diken inom planområdet fungerar i dagsläget som avledning av dagvatten. Reglering av dagvattenflödet till planområdet sker vid dammen som finns belägen norr om planområdet. I nuläget finns ingen reglering av dagvattenflödet från rubricerat planområdet. Avledning från planområdet och övrig tillrinning till planområdet sker mot sydväst via diken. Kompletterande åtgärder kommer krävas avseende reglering (begränsning) och fördröjning av dagvattenflöden innan avledning sker från norra delen av planområdet till befintligt dike belägna syd/sydost. Utformning av LO, fördröjning nära källan, trög avledning och eventuellt samlad fördröjning krävs inom norra delen av planområdet för en hållbar dag- och dränvattenhantering. Tydliga marklutningar måste finnas från LO-ytor till dikes- /dräneringsstråk. ikningsstråk kan med fördel ges vattenmagasinerande egenskaper, exempelvis genom fyllning med makadam. et rekommenderas att samlad fördröjning (ex. mindre damm) alternativt öppna översvämningsytor genomförs i norra delen av planområdet. agvattentillrinning till markområde i norra delen och befintlig damm utgör ett instängt område. et kommer krävas att avledning sker via nytt öppet dike eller ny dagvattenledning, från norr mot sydväst som mynnar i befintliga diken nedströms. 14 (15)

15 8 VIAR ARBTN Nedan följer förslag till vidare arbeten: etaljerad höjdsättning av gatu- och marknivåer utifrån vald illustrationsritning. Klargörande avseende tillrinningsflöde till aktuellt område, speciellt från öst. Framställning underlag för schakt o fyll för aktuellt område, dvs masskontroll av föreslagna gatu- och marknivåer. Projektering avseende VA, dagvatten mm för vald utformning av rubricerat område Mitta AB Fredrik Wolff 15 (15)
