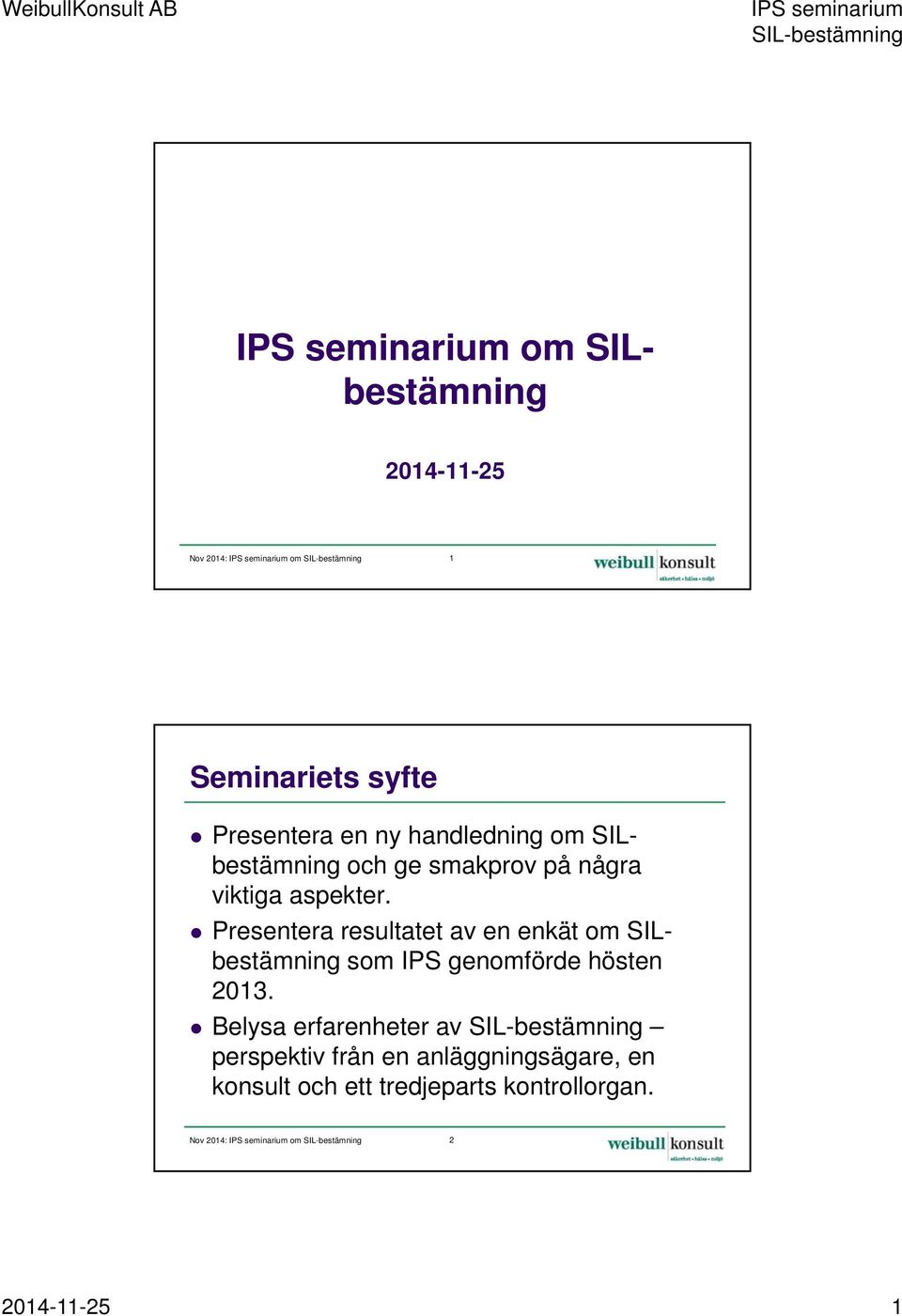

1 WeibullKonsult AB IPS seminarium SIL-bestämning IPS seminarium om SILbestämning Nov 2014: IPS seminarium om SIL-bestämning 1 Seminariets syfte Presentera en ny handledning om SILbestämning och ge smakprov på några viktiga aspekter. Presentera resultatet av en enkät om SILbestämning som IPS genomförde hösten Belysa erfarenheter av SIL-bestämning perspektiv från en anläggningsägare, en konsult och ett tredjeparts kontrollorgan. Nov 2014: IPS seminarium om SIL-bestämning

2 WeibullKonsult AB IPS seminarium SIL-bestämning Dagens program Resultat av IPS enkät Blenda Weibull Weibullkonsult Presentation av IPS nya handledning Blenda Weibull Lunch Erfarenheter från genomgång av en befintlig anläggning Erfarenheter från arbete tillsammans med några kunder Magnus Karlsson, COWI Magnus Karlsson, COWI Kaffe SIL-bestämning ur ett ackrediterat kontrollorgans perspektiv Mats Dahlrot, Inspecta Frågor och diskussion Alla Nov 2014: IPS seminarium om SIL-bestämning 3 Handledningens innehåll Sammanhanget Översikt över standarden Barriärtänkande Riskkriterium tolerabel risk Definition av SIF Bestämning av integritetsnivå Säkerhetskravspecifikation Drift och underhåll Handlingsprogram Nov 2014: IPS seminarium om SIL-bestämning

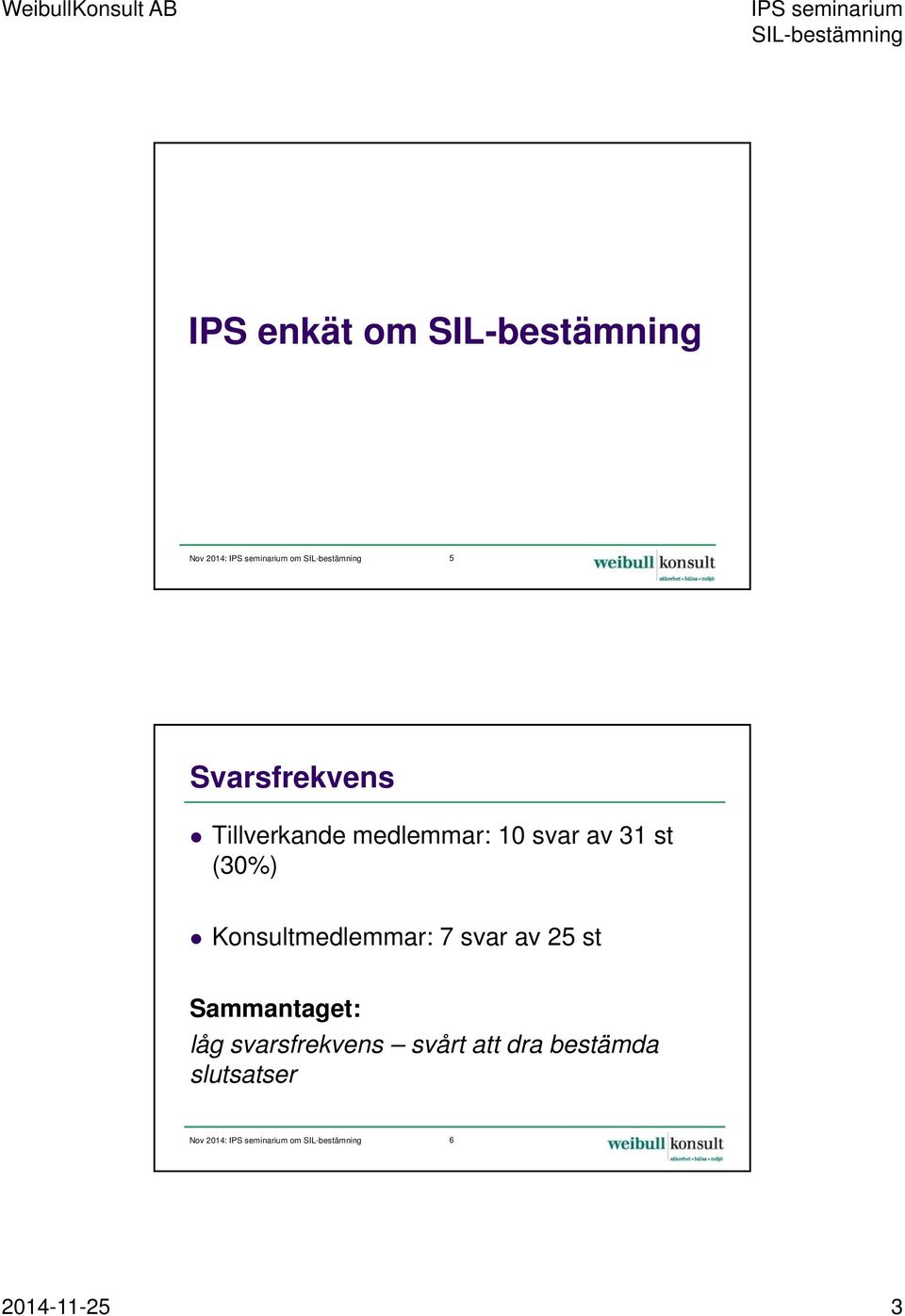

3 WeibullKonsult AB IPS seminarium SIL-bestämning IPS enkät om SIL-bestämning Nov 2014: IPS seminarium om SIL-bestämning 5 Svarsfrekvens Tillverkande medlemmar: 10 svar av 31 st (30%) Konsultmedlemmar: 7 svar av 25 st Sammantaget: låg svarsfrekvens svårt att dra bestämda slutsatser Nov 2014: IPS seminarium om SIL-bestämning

4 WeibullKonsult AB IPS seminarium SIL-bestämning Av 10 tillverkande medlemmar 6 medlemmar tillämpade standarden 4 medlemmar tillämpade inte standarden Inga planer (1) Ej tillämplig (1) Få ändringar, ej prioriterat (1) Förberedelser pågår (1) Av de 6 som tillämpar standarden: 67 % petrokemi/raffinaderi 33 % livsmedel- + massaindustri Nov 2014: IPS seminarium om SIL-bestämning 7 Av 7 konsultmedlemmar 6 tillämpar standarden och avser att fortsätta med det 1 avser inte att fortsätta tillhandahålla den tjänsten Nov 2014: IPS seminarium om SIL-bestämning

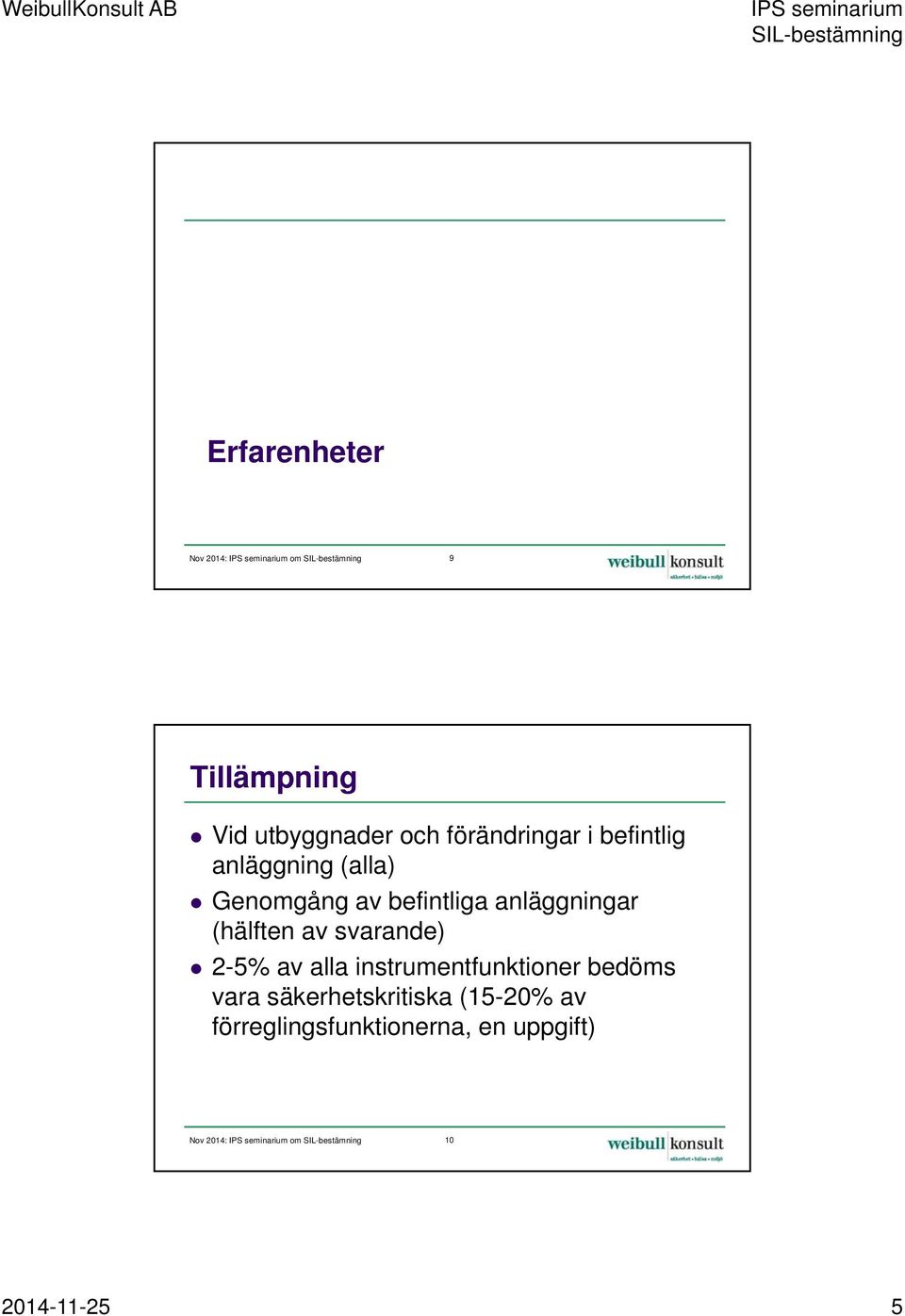

5 WeibullKonsult AB IPS seminarium SIL-bestämning Erfarenheter Nov 2014: IPS seminarium om SIL-bestämning 9 Tillämpning Vid utbyggnader och förändringar i befintlig anläggning (alla) Genomgång av befintliga anläggningar (hälften av svarande) 2-5% av alla instrumentfunktioner bedöms vara säkerhetskritiska (15-20% av förreglingsfunktionerna, en uppgift) Nov 2014: IPS seminarium om SIL-bestämning

6 WeibullKonsult AB IPS seminarium SIL-bestämning Erfarenheter 12 (av 12) anser att standardens sätt att arbeta har gett fördelar: Höjd säkerhetsnivå Bättre drifttillgänglighet, lägre kostnader Bättre systematik Nackdelar nämns av tre medlemmar: Svårighet att avgränsa tillämpning Ökad dokumentation Planlöst utbyte till SIl-klassat, låg kompetens Nov 2014: IPS seminarium om SIL-bestämning 11 Svårigheter Svårgheter vid tillämpningen Serie 1 Nov 2014: IPS seminarium om SIL-bestämning

7 WeibullKonsult AB IPS seminarium SIL-bestämning Vidtagna åtgärder Konsulter Tillverkande Nov 2014: IPS seminarium om SIL-bestämning 13 Resultat befintlig instrumentering I stort sett oförändrad utformn % Förbättringar krävdes 10-50% Minskat behov av redundans 0-5% Ej säkerhetskritisk 0-10% ~60% ingen förändring ~30% förbättringar genomförda ~10% - förenkling möjlig Nov 2014: IPS seminarium om SIL-bestämning

8 WeibullKonsult AB IPS seminarium SIL-bestämning Metoder för SIL-bestämning Nov 2014: IPS seminarium om SIL-bestämning 15 Generellt De flesta genomför SIL-bestämningar med stöd av extern konsult Man använder samma riskanalys som för projektet som helhet. Konsulter integrerar också riskanalysen i SIL-bestämningen. Nov 2014: IPS seminarium om SIL-bestämning

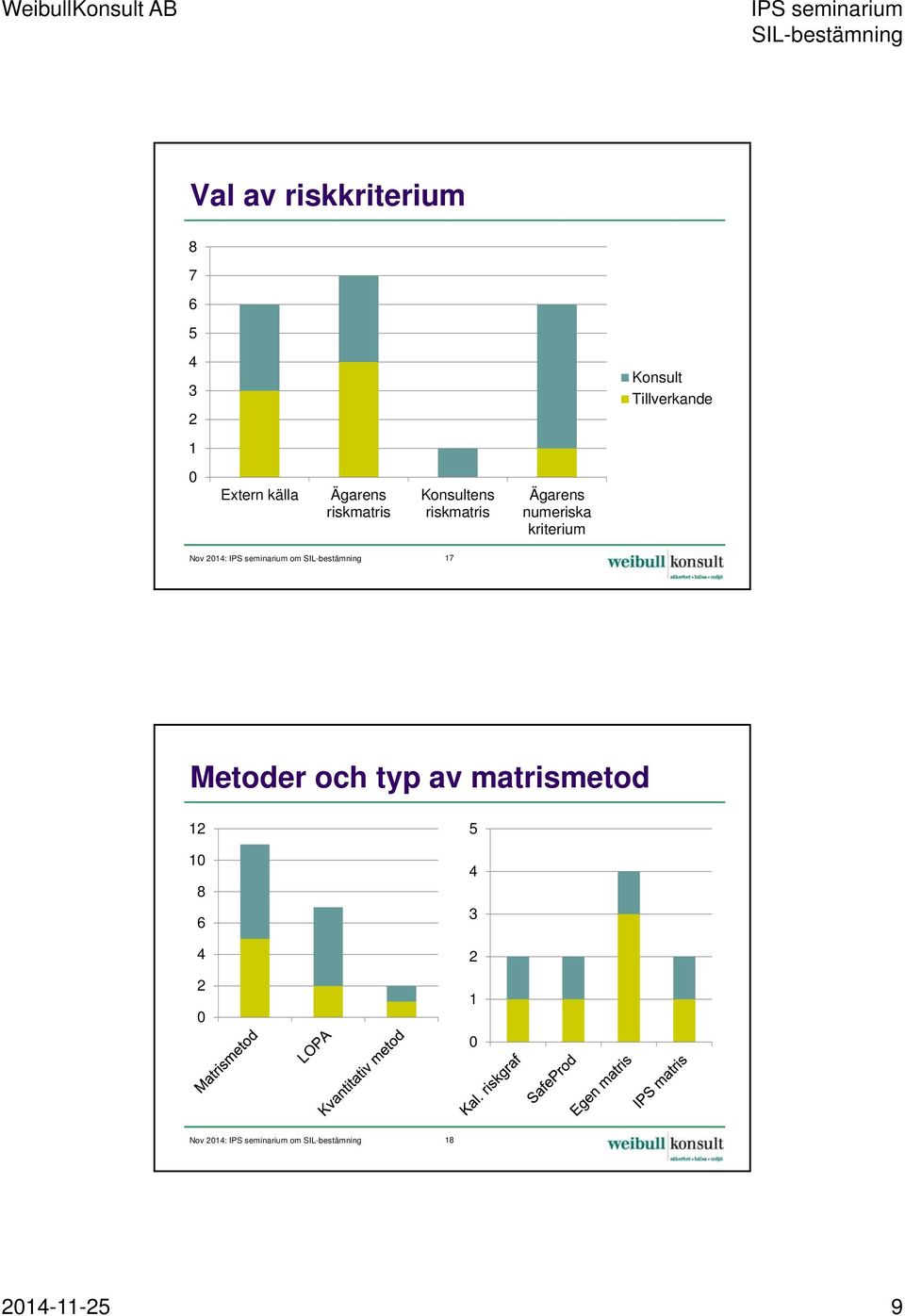

9 WeibullKonsult AB IPS seminarium SIL-bestämning Val av riskkriterium Konsult Tillverkande 1 0 Extern källa Ägarens riskmatris Konsultens riskmatris Ägarens numeriska kriterium Nov 2014: IPS seminarium om SIL-bestämning 17 Metoder och typ av matrismetod Nov 2014: IPS seminarium om SIL-bestämning

10 WeibullKonsult AB IPS seminarium SIL-bestämning Detaljerad metodik Baseras i huvudsak på bedömningar i kompetent grupp Hänsyn tas i de flesta fall till: Närvaro av personal Eskalering, såsom sannolikhet för antändning, spridning, skada Man går samtidigt igenom centrala delar av SRS (säkerhetskravspecifikation) De flesta använder inget datorbaserat hjälpmedel. Exsilentia och SSG mall nämns. Nov 2014: IPS seminarium om SIL-bestämning 19 Avvikande metodik En svarande baserar SIL-bedömning på utsläppsscenarier och tar inte hänsyn till eskalering Nov 2014: IPS seminarium om SIL-bestämning

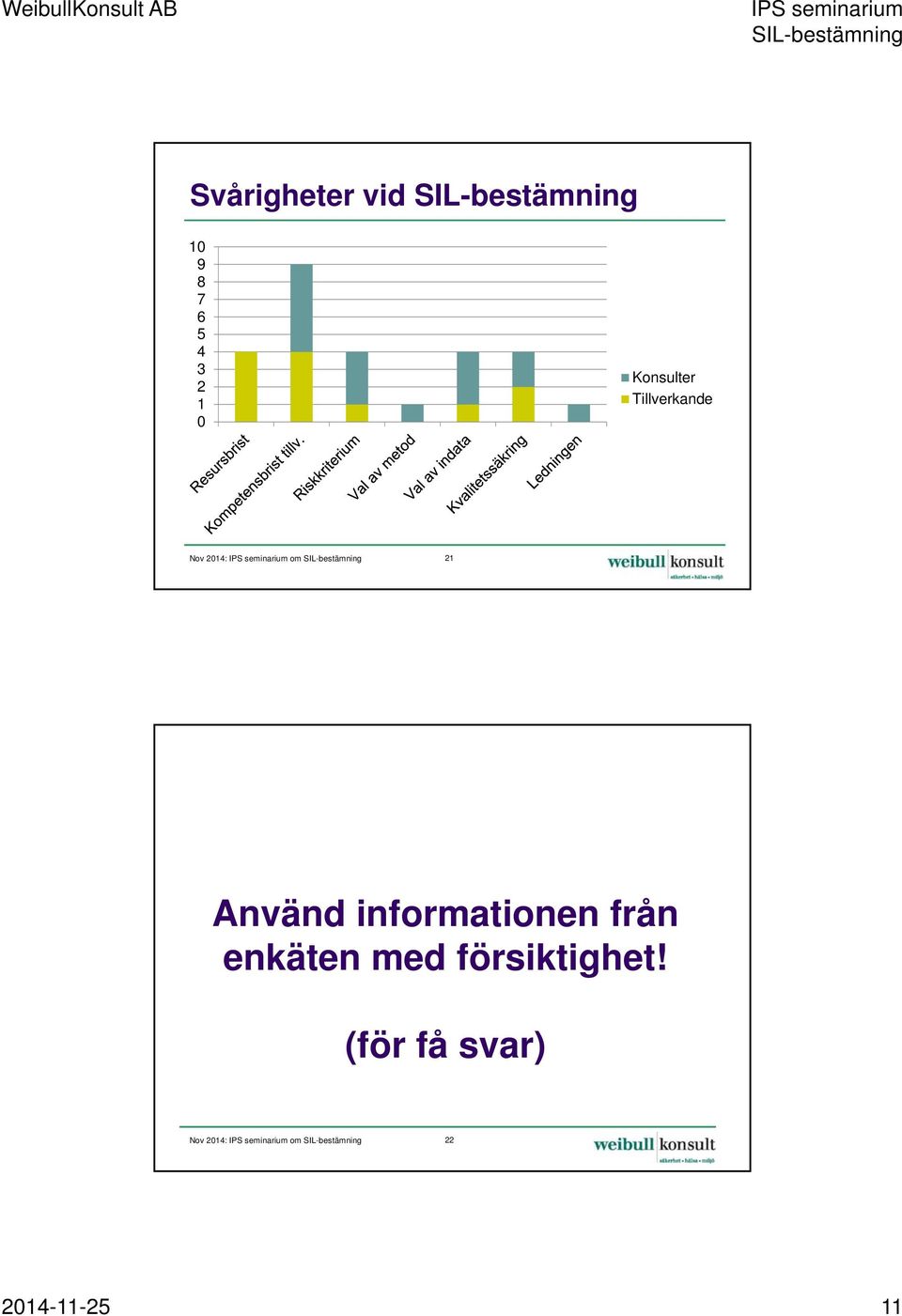

11 WeibullKonsult AB IPS seminarium SIL-bestämning Svårigheter vid SIL-bestämning Konsulter Tillverkande Nov 2014: IPS seminarium om SIL-bestämning 21 Använd informationen från enkäten med försiktighet! (för få svar) Nov 2014: IPS seminarium om SIL-bestämning

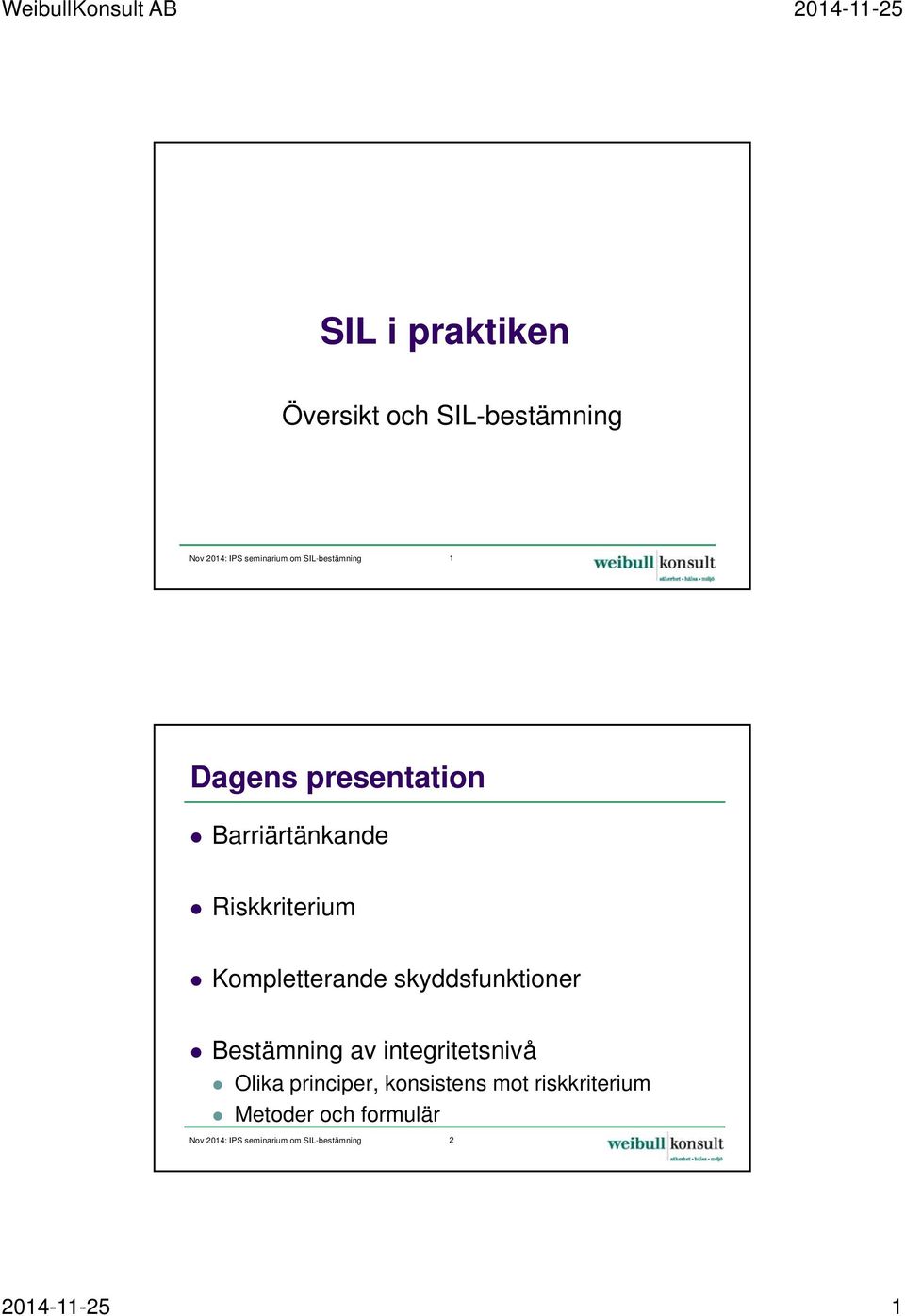

12 WeibullKonsult AB SIL i praktiken Översikt och SIL-bestämning Nov 2014: IPS seminarium om SIL-bestämning 1 Dagens presentation Barriärtänkande Riskkriterium Kompletterande skyddsfunktioner Bestämning av integritetsnivå Olika principer, konsistens mot riskkriterium Metoder och formulär Nov 2014: IPS seminarium om SIL-bestämning

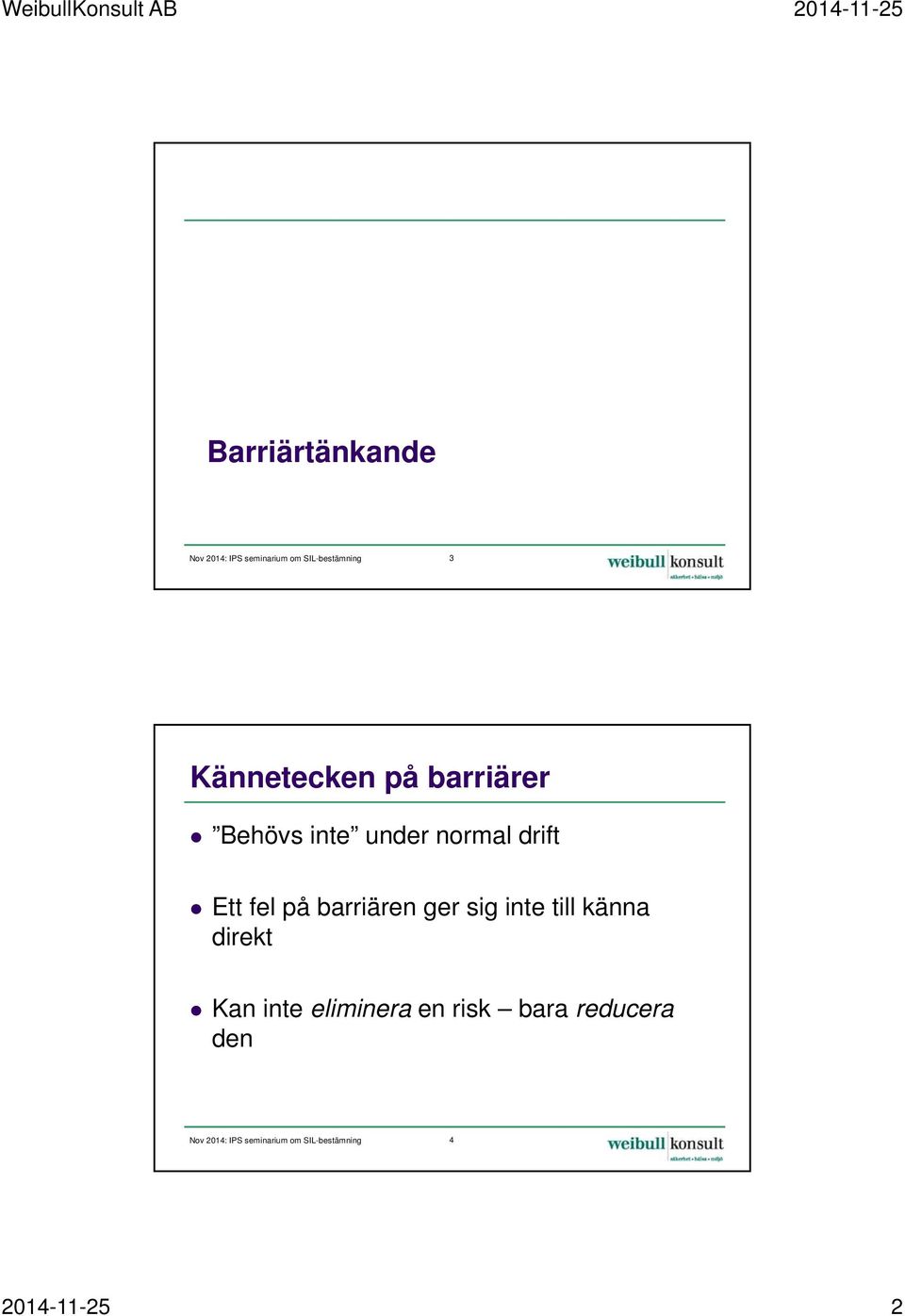

13 WeibullKonsult AB Barriärtänkande Nov 2014: IPS seminarium om SIL-bestämning 3 Kännetecken på barriärer Behövs inte under normal drift Ett fel på barriären ger sig inte till känna direkt Kan inte eliminera en risk bara reducera den Nov 2014: IPS seminarium om SIL-bestämning

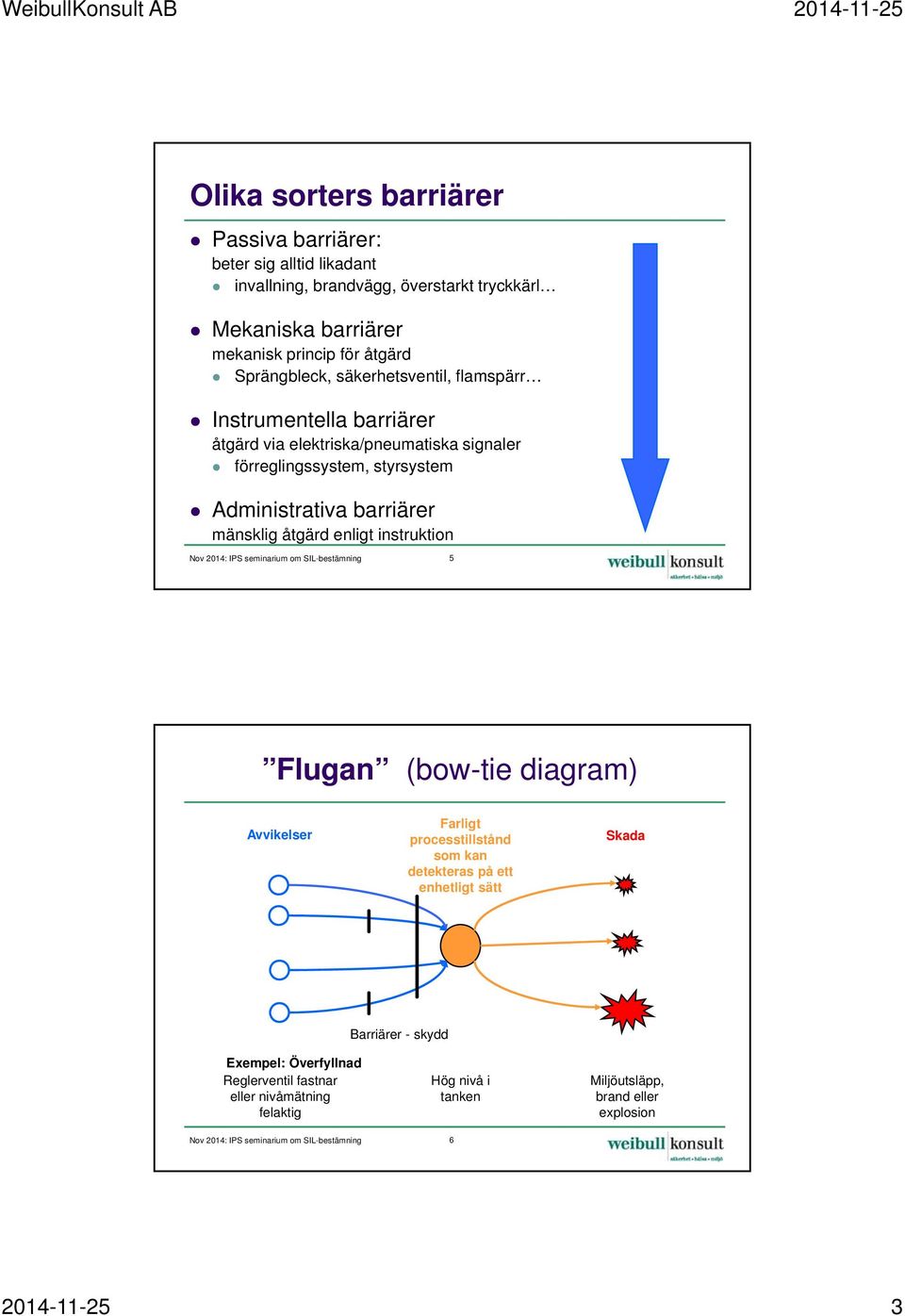

14 WeibullKonsult AB Olika sorters barriärer Passiva barriärer: beter sig alltid likadant invallning, brandvägg, överstarkt tryckkärl Mekaniska barriärer mekanisk princip för åtgärd Sprängbleck, säkerhetsventil, flamspärr Instrumentella barriärer åtgärd via elektriska/pneumatiska signaler förreglingssystem, styrsystem Administrativa barriärer mänsklig åtgärd enligt instruktion Nov 2014: IPS seminarium om SIL-bestämning 5 Flugan (bow-tie diagram) Avvikelser Farligt processtillstånd som kan detekteras på ett enhetligt sätt Skada Barriärer - skydd Exempel: Överfyllnad Reglerventil fastnar eller nivåmätning felaktig Hög nivå i tanken Miljöutsläpp, brand eller explosion Nov 2014: IPS seminarium om SIL-bestämning

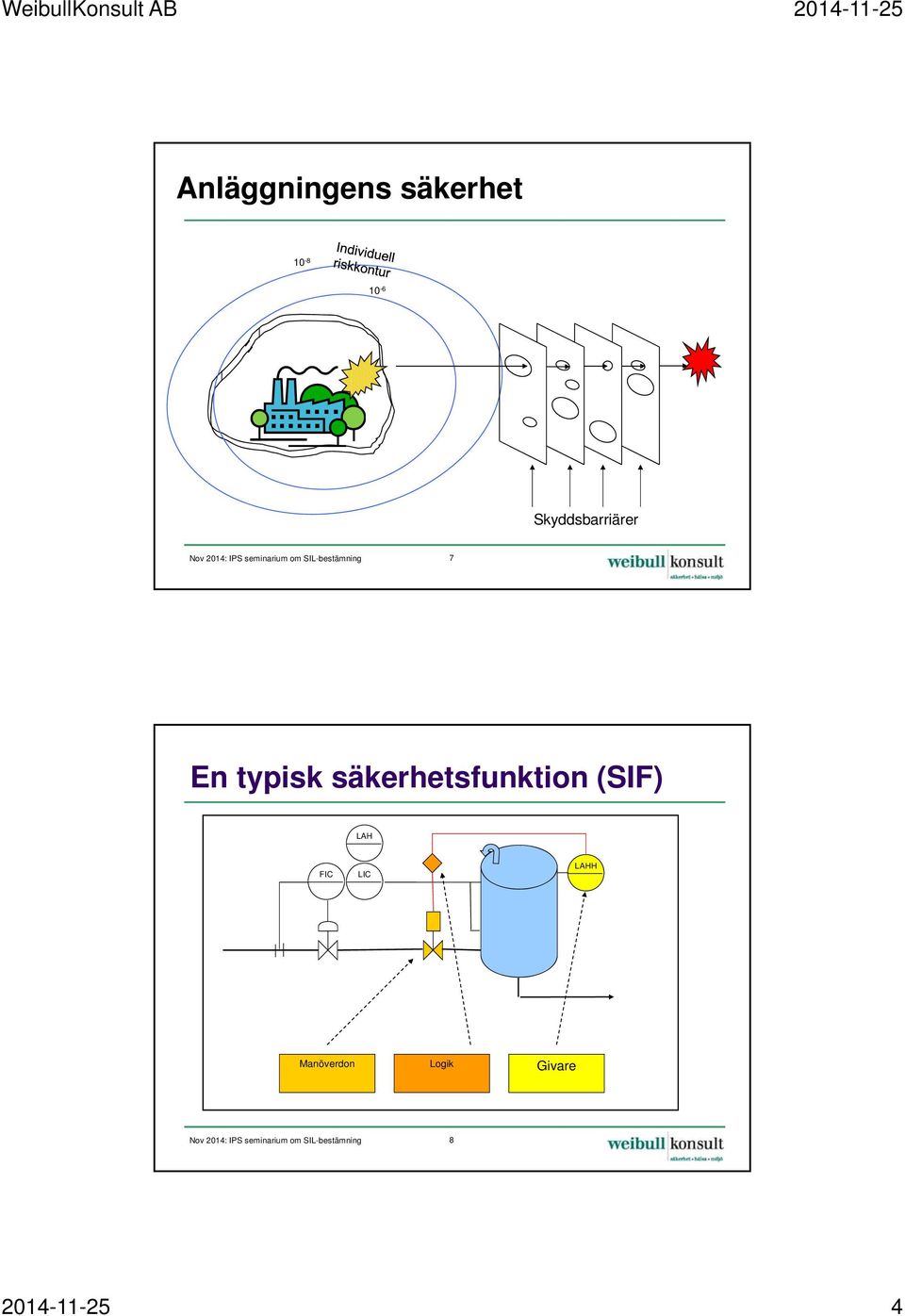

15 WeibullKonsult AB Anläggningens säkerhet Skyddsbarriärer Nov 2014: IPS seminarium om SIL-bestämning 7 En typisk säkerhetsfunktion (SIF) LAH FIC LIC LAHH Manöverdon Logik Givare Nov 2014: IPS seminarium om SIL-bestämning

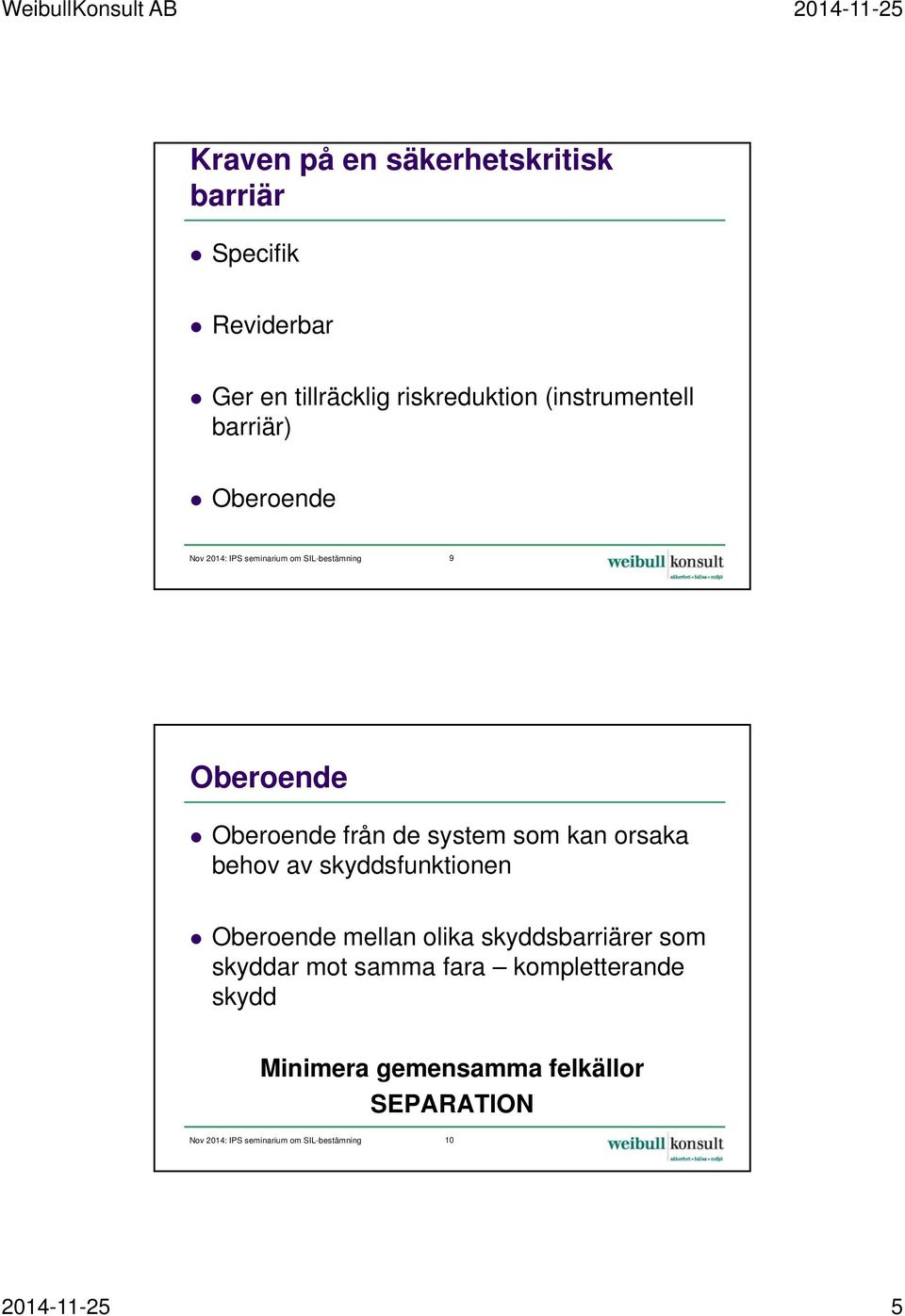

16 WeibullKonsult AB Kraven på en säkerhetskritisk barriär Specifik Reviderbar Ger en tillräcklig riskreduktion (instrumentell barriär) Oberoende Nov 2014: IPS seminarium om SIL-bestämning 9 Oberoende Oberoende från de system som kan orsaka behov av skyddsfunktionen Oberoende mellan olika skyddsbarriärer som skyddar mot samma fara kompletterande skydd Minimera gemensamma felkällor SEPARATION Nov 2014: IPS seminarium om SIL-bestämning

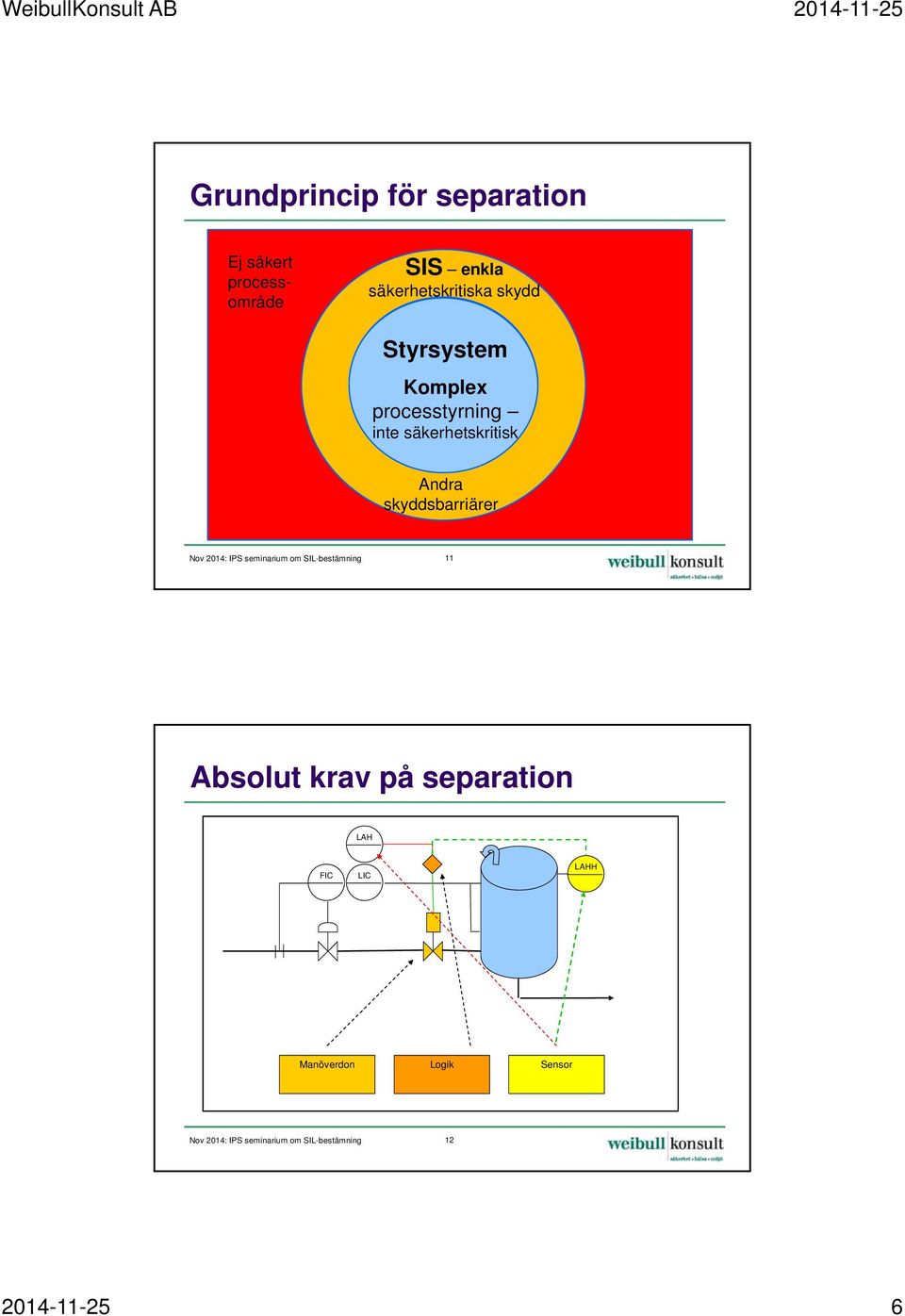

17 WeibullKonsult AB Grundprincip för separation Ej säkert processområde SIS enkla säkerhetskritiska skydd Styrsystem Komplex processtyrning inte säkerhetskritisk Andra skyddsbarriärer Nov 2014: IPS seminarium om SIL-bestämning 11 Absolut krav på separation LAH FIC LIC LAHH Manöverdon Logik Sensor Nov 2014: IPS seminarium om SIL-bestämning

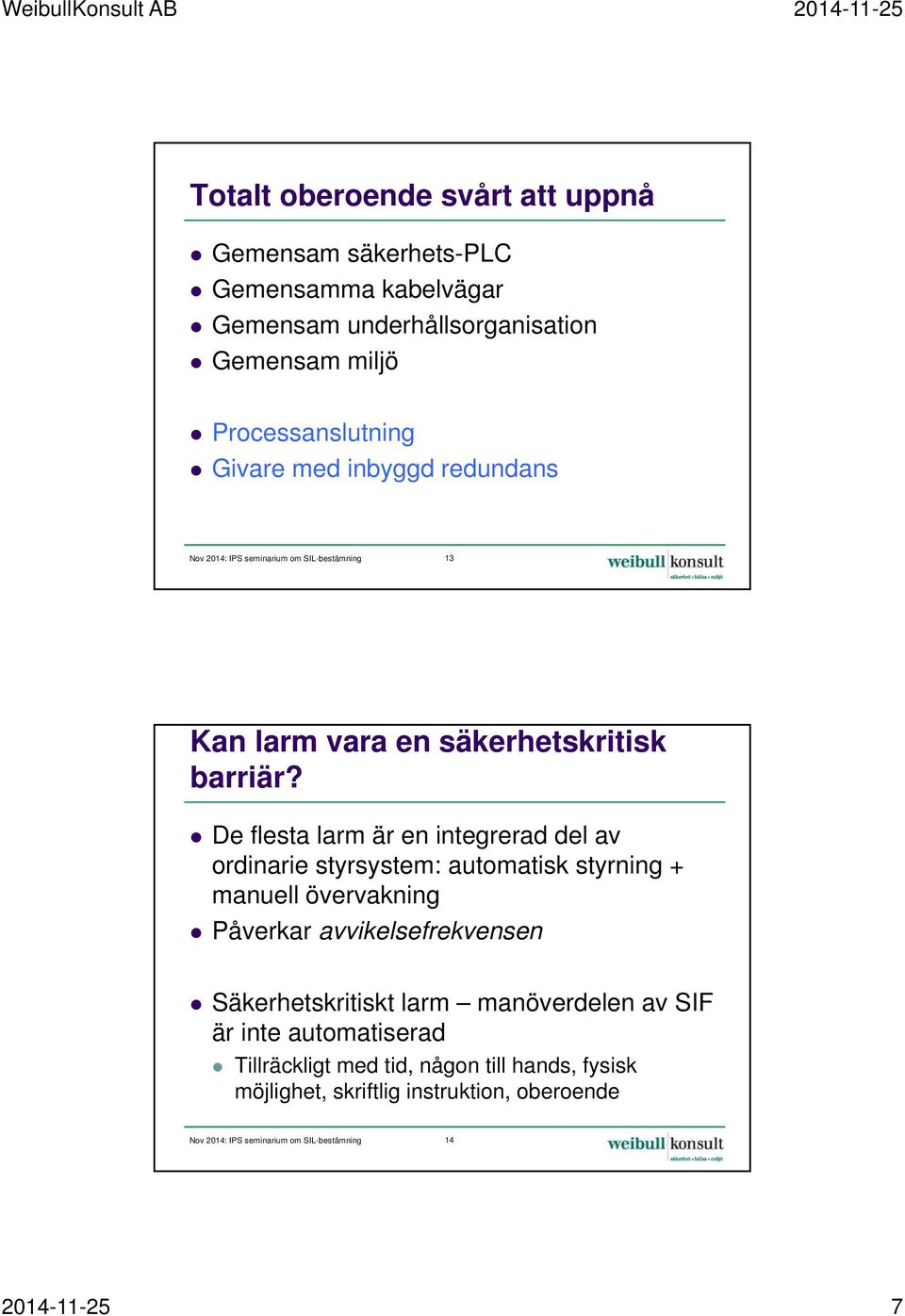

18 WeibullKonsult AB Totalt oberoende svårt att uppnå Gemensam säkerhets-plc Gemensamma kabelvägar Gemensam underhållsorganisation Gemensam miljö Processanslutning Givare med inbyggd redundans Nov 2014: IPS seminarium om SIL-bestämning 13 Kan larm vara en säkerhetskritisk barriär? De flesta larm är en integrerad del av ordinarie styrsystem: automatisk styrning + manuell övervakning Påverkar avvikelsefrekvensen Säkerhetskritiskt larm manöverdelen av SIF är inte automatiserad Tillräckligt med tid, någon till hands, fysisk möjlighet, skriftlig instruktion, oberoende Nov 2014: IPS seminarium om SIL-bestämning

19 WeibullKonsult AB Tolerabel risk Nov 2014: IPS seminarium om SIL-bestämning 15 Riskreduktion Minskande risk Kvarstående risk Tolerabel risk Processens risk Brandskydd Invallning Avsäkring SIF Larm Styrsystem Process Marginal Riskreduktion från SIF Erforderlig riskreduktion Aktuell riskreduktion Riskreduktion andra barriärer Nov 2014: IPS seminarium om SIL-bestämning

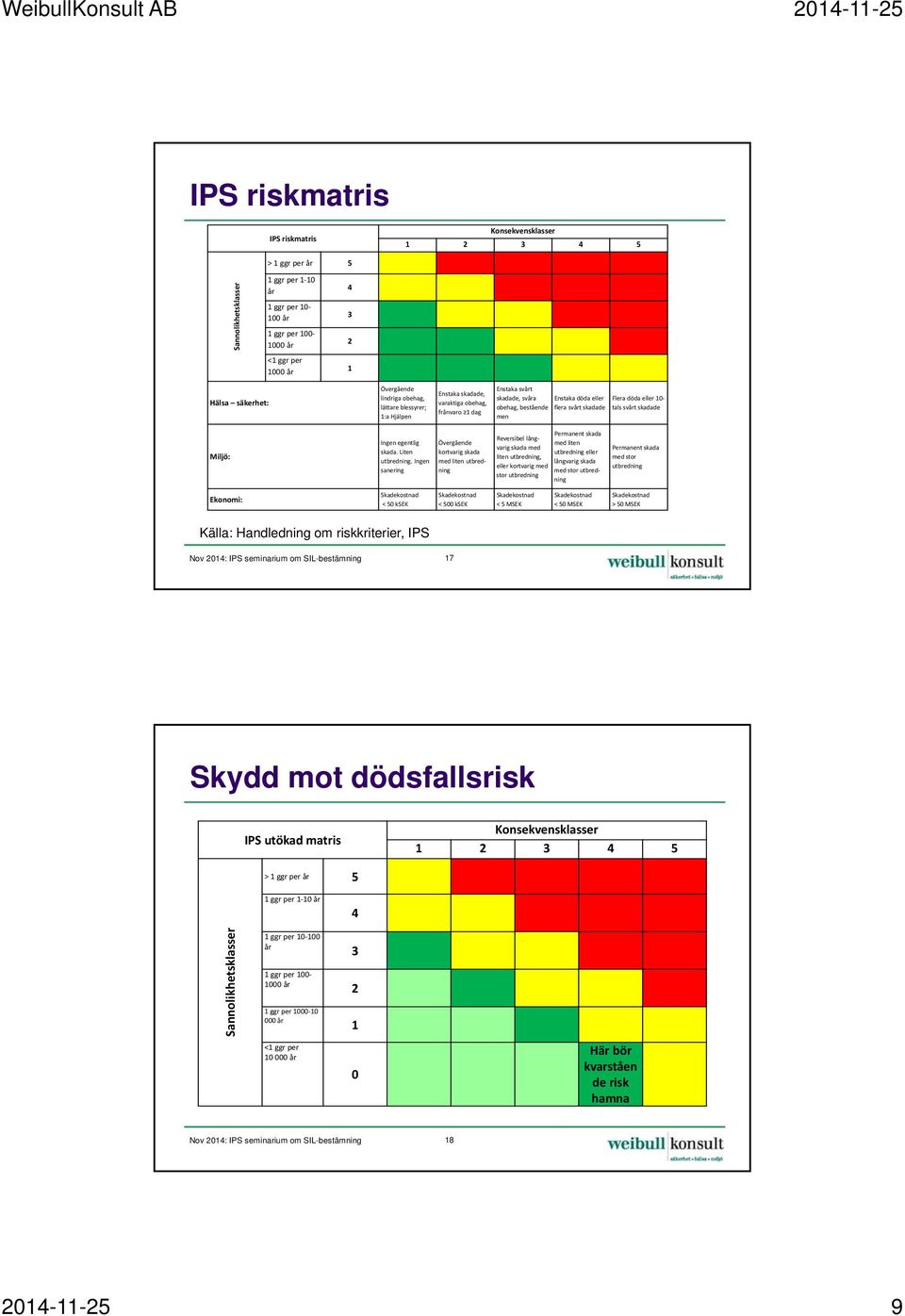

20 WeibullKonsult AB IPS riskmatris IPS riskmatris Konsekvensklasser > 1 ggr per år 5 Sannolikhetsklasser 1 ggr per 1 10 år 1 ggr per år 1 ggr per år <1 ggr per 1000 år Hälsa säkerhet: Miljö: Övergående lindriga obehag, lättare blessyrer; 1:a Hjälpen Ingen egentlig skada. Liten utbredning. Ingen sanering Enstaka skadade, varaktiga obehag, frånvaro 1 dag Övergående kortvarig skada med liten utbredning Enstaka svårt skadade, svåra Enstaka döda eller Flera döda eller 10 obehag, bestående flera svårt skadade tals svårt skadade men Reversibel långvarig skada med liten utbredning, eller kortvarig med stor utbredning Permanent skada med liten utbredning eller långvarig skada med stor utbredning Permanent skada med stor utbredning Ekonomi: Skadekostnad < 50 ksek Skadekostnad < 500 ksek Skadekostnad < 5 MSEK Skadekostnad < 50 MSEK Skadekostnad > 50 MSEK Källa: Handledning om riskkriterier, IPS Nov 2014: IPS seminarium om SIL-bestämning 17 Skydd mot dödsfallsrisk IPS utökad matris Konsekvensklasser > 1 ggr per år 5 1 ggr per 1 10 år 4 Sannolikhetsklasser 1 ggr per år 1 ggr per år 1 ggr per år <1 ggr per år 0 Här bör kvarståen de risk hamna Nov 2014: IPS seminarium om SIL-bestämning

21 WeibullKonsult AB IPS SIL-matris Sannolikhetsklasser IPS SIL matris > 1 ggr per år Konsekvensklasser SIL 2 SIL 3 Mer än ett skydd 1 ggr per 1 10 år 4 SIL 1 SIL 2 SIL 3 Mer än ett skydd Mer än ett skydd 1 ggr per år 3 SIL 1 SIL 2 SIL 3 Mer än ett skydd Mer än ett skydd Mer än ett skydd 1 ggr per SIL 1 SIL 2 SIL 3 år <1 ggr per 1000 år 1 SIL 1 SIL 2 Numeriskt kriterium Nov 2014: IPS seminarium om SIL-bestämning 19 Kriterium för SIL-klassificering Kriterium nära nivån för acceptabel Per riskkälla och år Risken för dödsfall Förslag: Sannolikhet för scenario med konsekvensen dödsfall: <10-5 /år och riskkälla Nov 2014: IPS seminarium om SIL-bestämning

22 WeibullKonsult AB Kompletterande skyddsfunktioner Nov 2014: IPS seminarium om SIL-bestämning 21 Komplexa förreglingar Avvikelser Pumpstopp Igensatt filter Ej driftsignal pump Förlorat flöde Överhettning Stopp nedströms Lågt flöde Okontrollerad energitillförsel Hög temperatur Stänger energitillförsel Nov 2014: IPS seminarium om SIL-bestämning

23 WeibullKonsult AB Avvikelser Pumpstopp Igensatt filter Stopp nedströms Lösning 1 Ej driftsignal pump Förlorat flöde Lågt flöde Överhettning Okontrollerad energitillförsel SIF: Hög temperatur Stänger energitillförsel via ordinarie styrning Nov 2014: IPS seminarium om SIL-bestämning 23 Stänger energitillförsel oberoende av styrning Avvikelser Pumpstopp Igensatt filter Stopp nedströms Lösning 2 Ej driftsignal pump Förlorat flöde SIF: Lågt flöde Överhettning Okontrollerad energitillförsel SIF: Hög temperatur Stänger energitillförsel via ordinarie styrning Nov 2014: IPS seminarium om SIL-bestämning 24 Stänger energitillförsel oberoende av styrning

24 WeibullKonsult AB Avvikelser Pumpstopp Igensatt filter Stopp nedströms Ej driftsignal pump Lösning 3 Förlorat flöde SIF: Lågt flöde Överhettning Okontrollerad energitillförsel Stänger energitillförsel 2, SIF: Hög oberoende av styrning temperatur Stänger energitillförsel via ordinarie styrning Nov 2014: IPS seminarium om SIL-bestämning 25 Stänger energitillförsel 1 oberoende av styrning SIL-bestämning Nov 2014: IPS seminarium om SIL-bestämning

25 WeibullKonsult AB Huvudstegen Riskanalys Scenarier Barriärer Konsekvenser Identifiera SIF och bestäm SIL Definiera andra egenskaper hos SIF Värdera resultatet Nov 2014: IPS seminarium om SIL-bestämning 27 Tänka i scenarioutveckling Komponentfel Utrustningsfel Mänskligt felgrepp Processavvikelse Omedelbar konsekvens Skada Andra fel Barriär Barriär Fel på nivågivare Hög nivå Överfyllnads- Utsläpp Invallning Miljöskydd Effekt Nov 2014: IPS seminarium om SIL-bestämning

26 WeibullKonsult AB SIL-bestämning Avvikelser Farligt processtillstånd Skada Hur ofta? Hur allvarlig? Exempel: Överfyllnad Reglerventil fastnar eller nivåmätning felaktig Vilka barriärer? Hög nivå i tanken Vilka faktorer? Miljöutsläpp, brand eller explosion Nov 2014: IPS seminarium om SIL-bestämning 29 Hur allvarlig konsekvens Oftast bedömningsgrundad Tre tänkbara principer: Värsta tänkbara konsekvensen Värsta realistiska konsekvensen Den konsekvens som har högst risk Ibland olika scenarier för människa, miljö respektive ekonomi Nov 2014: IPS seminarium om SIL-bestämning

27 WeibullKonsult AB Olika principer Komponentfel Olika principiella tillvägagångssätt: Bedöma skadans storlek eller Bedöma den omedelbara konsekvensens allvarlighet Utrustningsfel Mänskligt felgrepp Processavvikelse Omedelbar konsekvens Skada Andra fel Barriär Barriär Fel på nivågivare Hög nivå Överfyllnads- Utsläpp Invallning Miljöskydd Effekt Nov 2014: IPS seminarium om SIL-bestämning 31 Sannolikhet för skada Avvikelser Farligt processtillstånd Skada Hur ofta? Hur allvarlig? Vilka barriärer? Vilka faktorer? Exempel: Överfyllnad Reglerventil fastnar eller nivåmätning felaktig Nov 2014: IPS seminarium om SIL-bestämning 32 Hög nivå i tanken Miljöutsläpp, brand eller explosion

28 WeibullKonsult AB Typiska eskaleringsfaktorer Sannolikhet för: antändning närvaro av personal möjlighet att fly faran att bedömd skada uppstår Nov 2014: IPS seminarium om SIL-bestämning 33 Sannolikhet för omedelbar konsekvens Avvikelser Farligt processtillstånd Skada Hur ofta? Exempel: Överfyllnad Reglerventil fastnar eller nivåmätning felaktig Vilka barriärer? Nov 2014: IPS seminarium om SIL-bestämning 34 Hög nivå i tanken

29 WeibullKonsult AB IPS SIL-kriterium kräver skadans sannolikhet! Sannolikhetsklasser IPS SIL matris > 1 ggr per år Konsekvensklasser SIL 2 SIL 3 Mer än ett skydd 1 ggr per 1 10 år 4 SIL 1 SIL 2 SIL 3 Mer än ett skydd Mer än ett skydd 1 ggr per år 3 SIL 1 SIL 2 SIL 3 Mer än ett skydd Mer än ett skydd Mer än ett skydd 1 ggr per SIL 1 SIL 2 SIL 3 år <1 ggr per 1000 år 1 SIL 1 SIL 2 Numeriskt kriterium Nov 2014: IPS seminarium om SIL-bestämning 35 Vikten av konsistens Metodik Riskkriterium Konsekvensens definition Sannolikhetens definition måste hänga ihop! Nov 2014: IPS seminarium om SIL-bestämning

30 WeibullKonsult AB Val av metod Matrismetoder Behov/metodik Kalibr. riskgraf SafeProd matris IPS matris LOPA Screening, genomgång av många SIF x x x Måttliga konsekvenser x x x x Stora konsekvenser x Kompletterande SIF (barriärer delar på riskreduktion) x x x Komplexa SIF (barriärer inte samma för alla orsaker) x Valt konsekvens i termer av utsläpp/processtillstånd x x x Önskar ta hänsyn till eskalering (antändning etc.) x x Önskar detaljerad dokumentation/resultat x Nov 2014: IPS seminarium om SIL-bestämning 37 Metoder i handledningen Skyddsbarriäranalys Mest detaljerad, ger en bra dokumentation Kan upplevas som svår och tidsödande Matrismetoder Calibrated risk graph (från standarden) SafeProd matris (svensk metod) IPS SIL-matris Kombinera gärna metoder! Nov 2014: IPS seminarium om SIL-bestämning

31 WeibullKonsult AB Formulär tillgängliga på hemsidan Skyddsbarriäranalys Kalibrerad riskgraf SafeProd matris IPS SIL-matris enhetligt format Nov 2014: IPS seminarium om SIL-bestämning 39 Skyddsbarriäranalys Nov 2014: IPS seminarium om SIL-bestämning

32 WeibullKonsult AB SafeProd matris Datum Utgåva Beteckning Underlag SIL-bestämning med matrismetod enligt SafeProd Fabrik Process/system Projekt Deltagare Parameter för konsekvens Riskmatris Parameter för närvaro Parameter för flyktmöjlighet Parameter för behovsfrekvens Behovsfrekvens W Konsekvens som kan uppstå För säkerhet: närvarofrekvens W9 Ofta > 1/år 9 om människor (miljö, Sannolikhet att fly från faran. För att välja Pb krävs: W8 material) är närvarande (uttryckt som andel av totala - Oberoende möjligheter att varna och evakuera Frekvent 1/ 1-3 år 8 Summa för sannolikhet (F+P+W) tiden) i det farliga området. - alternativt operatörsåtgärder som förhindrar skadan W7 Trolig 1/ 4-10 år 7 Konsekvensklass C och tillräckligt med tid (> 1 tim) W6 Möjlig 1/ år 6 C5 Katastrofal 5 a IL 1 IL 2 IL 3 b b Närvarofaktor F W5 Sporadisk 1/ år 5 C4 Omfattande 4 a a IL 1 IL 2 IL 3 b FD Permanent = 1 2 W4 Ganska osannolik 1/ år 4 C3 Allvarlig 3 OK a a IL 1 IL 2 IL 3 FC Frekvent Flyktfaktor P W3 Osannolik 1 / år 3 C2 Väsentlig 2 OK OK a a IL 1 IL 2 FB Sporadiskt Pa Förutsättningar för flykt ej uppfyllda 1 W2 Mycket osannolik 1/ år 2 C1 Marginell 1 OK OK OK a a IL 1 FA Sällsynt < Pb Alla förutsättningar för flykt uppfyllda 0 W1 Otänkbar 1/ år 1 SIFnr Skadehändelse Beskrivning Säkerhetskritisk instrumentfunktion Beskrivning Detektion (givare) Åtgärd (manöverdon) Konsekvens Närvaro Behov Sannolikhenivå Integritets- Flykt Typ C F P W Summa IL SIL Kommentarer S M 1 1 E 1 1 S M 1 1 E 1 1 S M 1 1 E 1 1 S M 1 1 E 1 1 S M 1 1 E 1 1 Nov 2014: IPS seminarium om SIL-bestämning 41 Kalibrerad riskgraf Calibrated risk graph enligt SS-EN del 3 Datum Fabrik Utgåva Process/system Beteckning Projekt Underlag Deltagare Närvaro F = exponeringstid Arbetsgång: F= 0 Sällan eller <0,1 1. Beskriv skadehändelse - hur scenariot utecklas F= 1 Ofta eller >0,1 2. Definiera SIF - detektion och åtgärd, i ord eller med ID-nr Total IL Konsekvens C Flyktmöjlighet P 3. Välj konsekvensklass C för varje konsekvenstyp Marginell Väsentlig Allvarlig Omfattande P=0 Oberoende möjlighet 4. Bedöm anropsfrekvens W - addera alla farliga avvikelser Anrop W A B C D att varna, att stoppa 5. Bedöm närvaro och flyktmöjlighet för människa (S) 3 Hög a IL 1 IL 2 IL 3 IL 2 IL 3 IL 4 IL 3 IL 4 b faran eller att evakuera, Bedöm ev. sannolikhet att skadas för M och E 2 Medel OK a IL1 IL 2 IL 1 IL 2 IL 3 IL 2 IL 3 IL 4 och tillräckligt med tid 6. Välj IL från matris till vänster med hjälp av C, W och F+P, 1 Låg OK a a IL 1 a IL1 IL 2 IL 1 IL 2 IL 3 (i regel > 1 tim) för varje konsekvenstyp. Total SIL är högsta IL 7. Finns andra barriärer? - bedöm RRF och omvandla till SIL. P=1 Ovanstående krav Beräkna (återstående) SIL för SIF ( 3). Närvaro/flykt F+P ej uppfyllda 8. Kommentera grunderna för bedömningarna. SIF nr Skadehändelse Beskrivning SIF beskrivning Detektion (givare) Åtgärd (Manöverdon) Konsekvens Behov Närvaro Total Andra Typ C W Flykt IL SIL barriäre S M E S M E S M E S M E S M E S M E SIL SIF Kommentarer Nov 2014: IPS seminarium om SIL-bestämning

33 WeibullKonsult AB Matrismetod i standarden Calibrated risk graph Nov 2014: IPS seminarium om SIL-bestämning 43 Alternativ presentation Calibrated risk graph Total SIL Konsekvens Låg Medel Allvarlig Omfattande Sannolikhet Hög a b Medel - a Låg - - a 1 a Närvaro+Flykt Närvaro = 0: personer sällan i området, lätt att undgå faran Närvaro = 2: personer ofta i området och svårt att undgå faran Nov 2014: IPS seminarium om SIL-bestämning

34 WeibullKonsult AB IPS SIL-matris IPS SIL-matris Datum Fabrik Utgåva Process/system Beteckning Projekt Underlag Deltagare Arbetsgång: 1. Beskriv skadehändelse - hur scenariot utecklas 2. Definiera SIF - detektion och åtgärd, i ord eller med ID-nr Konsekvens C 3. Välj konsekvensklass C för varje konsekvenstyp Anrop W Marginell Väsentlig Allvarlig Omfattande Katastrofal 4. Bedöm anropsfrekvens W - addera alla farliga avvikelser ggr/år Ta hänsyn till förutsättningsfaktor vid behov. 5 >1 a IL 1 IL 2 IL 1 IL 2 IL 3 IL 2 IL 3 IL 4 IL 3 IL 4 b IL 4 b b 5. Bedöm sannolikhet för eskalering e per konsekvenstyp 4 0,1-1 OK a IL 1 a IL1 IL 2 IL 1 IL 2 IL 3 IL 2 IL 3 IL 4 IL 3 IL4 b 6. Välj IL från matris till vänster med hjälp av C, W och e, 3 0,01-0,1 OK OK a OK a IL 1 a IL1 IL 2 IL 1 IL 2 IL 3 IL 2 IL 3 IL 4 för varje konsekvenstyp. Total SIL = högsta IL 2 0,001-0,01 OK OK OK OK OK a OK a IL 1 a IL 1 IL 2 IL 1 IL 2 IL 3 7. Finns andra barriärer? - bedöm RRF och omvandla till SIL. 1 0,0001-0,001 OK OK OK OK OK OK OK OK a OK a IL 1 a IL 1 IL 2 Beräkna (återstående) SIL för SIF ( 3). Eskalering e % Kommentera grunderna för bedömningarna. SIF nr Skadehändelse Beskrivning SIF beskrivning Detektion (givare) Åtgärd (Manöverdon) Konsekvens Anrop Eska- Total Andra Typ C W lering e IL SIL barriäre SIL SIF Kommentarer S M E S M E S M E S M E S M E S M E Nov 2014: IPS seminarium om SIL-bestämning 45 Kalibrering mot riskkriterium i IPS formulär Skyddsbarriäranalys liksom IPS SIL-matris är kalibrerad mot IPS föreslagna kriterium (kan ändras av användaren) Kalibrerad riskgraf och SafeProd matris måste kalibreras mot användarens kriterium (baserat på vilka sannolikhetsfaktorer som inkluderas i metodiken) Nov 2014: IPS seminarium om SIL-bestämning

35 WeibullKonsult AB Tack för mig! Blenda Weibull Blenda Weibull Konsult AB Nov 2014: IPS seminarium om SIL-bestämning

36 Preem IPS seminarium Erfarenheter från genomgångar av befintliga anläggningar Phil Howells Preem Historik Arbete med SIL på befintliga enheter sedan (i projekt sedan 2004) Flera plattformar och metoder för analysfasen (vilket är den fasen jag kommer att huvudsakligen prata om) 1

37 Preem IPS seminarium Flera anläggningar drifttagna efter Maj DVS på dessa anläggningar har vi SIL fullt ut Det tar tid för en hel organisation att ställa om till en sådan påtaglig ändring av arbetssätt. Vi har stegvis förbättrat oss men som organisation är vi ännu inte helt färdiga med anpassningen till SIL. Fortfarande är det lite projekt känsla över det hela även om den mesta kunskapen nu är på plats. Olika metoder för analysfasen Flera olika metoder har använts i analysfasen Pappersbaserade enklare metoder Exidas web-baserad safety layer matrix Olika projekt har haft olika lösningar oftast beroende på konsult/leverantör Leveransen från analysfasen har varierat något beroende på metod/konsult/leverantör. Nu har vi sett det mesta och tror oss ha möjlighet att göra ett informerat val. 2

38 Preem IPS seminarium Vi lär oss sakta! Första felet var att göra tankevurpan att tro att SIL kan skiljas från normal riskanalys. Ett misstag att försöka SIL bedöma befintliga funktioner utan att grundligt göra om riskanalyser. Man måste fullt ut förstå faran i sitt sammanhang om man skall göra en korrekt SIL bedömning. Att titta på funktioner i isolering är inte bra. Att jobba baklänges skapade missuppfattningar om vad SIL är för något Vår vald metod är nu Hazop som även inkluderar SIL bestämning i enkel form (Risk graph metod) inbyggd i PHApro programmet, kalibrerad efter vår egen SIL riskmatris. Vald för att det är enkelt! Mycket kortare introduktionstid för nya ingenjörer osv. Grundstenar SIL analysfas är meningslös om det inte är baserad på risken (faran) som man garderar emot. En befintlig Instrumenterad funktion framtagen för länge sedan är inte nödvändigtvis det man skulle bygga om man gjorde en helt ny installation. SIL (SIF) kan inte betraktas separerad från andra säkerhetsbarriärer, det är helheten som gör våra anläggningar säkrare. 3

39 Preem IPS seminarium Vem skall bedöma SIL i analysfasen? Samma grupp som gör vanliga riskanalyser. (I Preems fall Hazop grupp) Det går inte att börja bakifrån med bara instrument expertis. Driften och process/mekanisk ingenjörer måste vara ledande i riskanalysen (Hazop) Förståelse av den grundläggande faran är fundamentalt, och dessa kunskaper finns vanligen (alltid?) inom företaget, inte hos konsulter. I befintliga SIF går det ibland att hitta att man inte riktigt vet vad man garderar mot, eller att man har byggt funktioner bara för att man har utrustningen. Går analysfasen i samma takt som andra faser? Nej! Analysfasen är den lätta biten (om man kan få ihop gruppen). Realiseringsfasen lite svårare (mycket mera resurskrävande) För äldre installationer finns kompromisser att ta ställning till, hur får vi mest säkerhet för pengarna? Svåra beslut om hur noggrant man skall följa metoden där det inte är tvingande. Svåraste är driftfasen, återkommande test, prooftest osv. Detta är ett helt nytt arbetssätt för UH folk för att uppfylla kraven i metoden. Underhållet och även inköp måste tänkas om. 4

40 Preem IPS seminarium Missuppfattningar! En del personer tror att SIL är en arbetsuppgift med en början och ett slut Eller att man kan köpa något med SIL certifikat och då är allt klart. (leverantörer och även vissa konsulter är delvis skyldiga till detta missförstånd) Man förstår inte att metoden reglerar hur både instrument design och underhåll skall jobba framöver Citat: standarden anger krav för specifikation, design, installation, drift, och underhåll. Tyvärr underskattar man fortfarande grovt resurserna som krävs för att följa metoden till punkt och pricka. Kompromisser! Tvingande lagstiftning för äldre anläggningar finns inte, inget tvång? Försäkringsagenter, vad vill de? Svenska myndigheter och kontroll organ ser standarden som Lägst accepterade nivå, men endast för nya installationer? Betyder detta att en undermålig äldre SIF som uppmärksammas kan nonchaleras? Mycket tveksamt tycker jag! Vad är det viktigaste för de äldre installationerna? TVEKLÖST Analysfasen. Har man gjort analysfasen har man utgångsdata för prioritering av säkerhetsarbetet. Då kan man gå vidare med det viktigaste. Gör man dessutom riktiga riskanalyser (i vårt fall Hazop) kan man eventuellt identifiera behov av NYA SIF som behövs t.ex. pga. ombyggnaden av anläggningar, byte av katalysatorer, nya råvaror, nya maskiner osv. osv. 5

41 Preem IPS seminarium Hur bra måste SIL bedömningar vara? Söker vi en absolut sanning? NEJ! I ordet bedömning ligger definitionen av kvalitetsmålet. Så gott vi kan utifrån befintlig kunskap görs en bedömning Vad gruppen ärligt tycker är sanningen för den gruppen! (Gruppens sammansättning superviktig!) Gruppen (och dess ledning) betydligt viktigare än metoden! Metodval, var har det för betydelse? Finns alternativ, från riktigt grovt till riktigt noggrann Vad skall man välja? Bättre, tycker jag, att avverka en stor mängd äldre anläggningar grovt än endast en liten mängd ytterst noggrant (gäller för SIL analysfas för befintliga installationer) För nybyggen är det av kostnadsskäl viktigt att inte överspecificera, bättre med (och vanligen finns det tid till) en mera noggrann metod Viktigt att hålla målet i minnet Målet? 6

42 Preem IPS seminarium Målet är. Förbättrad säkerhet! Arkiverade papper, siffror och instruktioner gör noll och intet för säkerhet om de inte påverkar utrustningen, testandet och underhållet. När har vi kommit fram till målet? Jobbet är INTE klart vid slutet av analysfasen! Analysfasen för befintliga installationer är för att klart identifiera förbättringsbehov och utifrån dessa, identifiera var man skall lägga de begränsade resurser man har. För bättre säkerhet! 7

43 Preem IPS seminarium Precis som i golf.. Bra follow-through är absolut nödvändigt för att målet skall uppnås. E+I avd. måste få resurserna för realiseringsfasen och driftfasen om det skall bli någon äkta förbättring i säkerhet. Industrin måste komma till insikt om hur metoden påverkar sättet E+I avd. skall jobba framöver (men en bra start är om våra egna expert avd. fattar detta först..) 8

44 1 Erfarenheter från arbete tillsammans med några kunder 4 april 2014 SIL i praktiken SIL i praktiken Erfarenheter från arbete tillsammans med några kunder Magnus Karlsson, MRS, COWI AB mgka@cowi.se 1 4 APRIL 2014 SIL I PRAKTIKEN Borealis kracker, projekt RHazop "Hela" krackeranläggningen är riskanalyserad med Hazop, "Generella faror" i befintlig design. Vissa anläggningsdelar gamla. Är befintliga skydd tillräckligt bra/starka? Ingen riskbedömning gjordes. För händelser som kunde innebära förlust av inneslutning (LOC), genomfördes barriäranalys, LOPA. Där reglerfunktion var orsak till avvikelse delades den upp i givardel och manöverdel Visade tydligt där det fanns brister i separation (gemensamma givare och/eller gemensamma ventiler för styrning och larm/skydd) mellan styrning och skyddslager Mottagare av resultatet utsedd. 2 4 APRIL 2014 SIL I PRAKTIKEN

45 2 Erfarenheter från arbete tillsammans med några kunder 4 april 2014 SIL i praktiken Borealis kracker, projekt RHazop Barriäranalys, LOPA Borealis har intern procedur: Tydligt toleranskriterium baserat på LOC, eskalationsfaktorer behöver inte beaktas Sammanställning över vanliga initierande händelser, inkl. felfrekvens Sammanställning över vanliga barriärer och deras riskreduktion Matrismetod inlagd i programvaran som användes för dokumentation av hazop Tydlig koppling mellan hazop och LOPA Barriäranalysen gjordes för alla scenarier med LOC, även de som inte skyddas med instrumentfunktion 3 4 APRIL 2014 SIL I PRAKTIKEN Borealis kracker, projekt RHazop Barriäranalysen gav i resultat ett GAP mot kriteriet Ett SIL krav på en befintlig eller en ny funktion kan bestämmas. Prioriteringsunderlag. Inget samlat arbete med SRS i denna analysfas. Befintliga instrumentfunktioner gavs max RRF = 10. Förekom instrumentfunktioner med möjlighet att nå höga SIL-krav "Övervärdering" vid summering av anropsorsaker Farligt fel säkert fel eller totalt antal fel? Säkerhetsventil Scenarier innebärande kärlsprängning medför höga krav på riskreduktion Enligt LOPA-analysen är i vissa fall en säkerhetsventil inte tillräcklig medan den "juridiskt" är det 4 4 APRIL 2014 SIL I PRAKTIKEN

46 3 Erfarenheter från arbete tillsammans med några kunder 4 april 2014 SIL i praktiken Perstorp Oxo, projekt Valerox Nya fabriker är riskanalyserade med Hazop Processäkerhetsgranskning av nya anläggningar i Stenungsund. Möjliga säkerhetskritiska instrumentfunktioner identifierades. Ingen riskbedömning gjordes, för allvarliga händelser som kunde innebära förlust av inneslutning (LOC), genomfördes SIL-bestämning SIL-bestämning Matrismetod baserad på Safe Prod. Matrisen kalibrerad inom Perstorp. Konsekvensklasser beskrivna kvalitativt. För bestämning av behovsfrekvens (W-faktorn) kompletterades med ett LOPA liknande arbetssätt där anropsorsaker och barriärer/faktorer identifierades och vägdes samman. SRS-rapport sammanställde separat efter analys Datum Utgåva Beteckning Underlag SIL-bestämning med matrismetod enligt SafeProd Parameter för konsekvens Riskmatris Parameter för närvaro Parameter för flyktmöjlighet Parameter för behovsfrekvens Behovsfrekvens W Konsekvens som kan uppstå För säkerhet: närvarofrekvens W 9 Ofta > 1/år 9 om människor (miljö, Sannolikhet att fly från faran. För att välja Pb krävs: W material) är närvarande (uttryckt som andel av totala - Oberoende möjligheter att varna och evakuera 8 Frekvent 1/ 1-3 år 8 Summa för sannolikhet (F+P+W) tiden) i det farliga området. - alternativt operatörsåtgärder som förhindrar skadan W 7 Trolig 1/ 4-10 år 7 Konsekvensklass C och tillräckligt med tid (> 1 tim) W 6 Möjlig 1/ år 6 C5 Katastrofal 5 BR IL 1 IL 2 IL 3 NEJ NEJ Närvarofaktor F W 5 Sporadisk 1/ år 5 C4 Omfattande 4 BR BR IL 1 IL 2 IL 3 NEJ F D Permanent = 1 2 W 4 Ganska osannolik 1/ år 4 C3 Allvarlig 3 OK BR BR IL 1 IL 2 IL 3 F C Frekvent Flyktfaktor P W 3 Osannolik 1 / år 3 C2 Väsentlig 2 OK OK BR BR IL 1 IL 2 F B Sporadiskt P a Förutsättningar för flykt ej uppfyllda 1 W 2 Mycket osannolik 1/ år 2 C1 Marginell 1 OK OK OK BR BR IL 1 F A Sällsynt < P b Alla förutsättningar för flykt uppfyllda 0 W 1 Otänkbar 1/ år 1 SIFnr Skadehändelse Beskrivning Fabrik Process/system Projekt Deltagare Säkerhetskritisk instrumentfunktion Beskrivning Detektion (givare) Åtgärd (manöverdon) Konsekvens Närvaro Behov Sannolikhenivå Integritets- Flykt Typ C F P W Summa IL SIL S M 1 1 E 1 1 S M 1 1 E 1 1 S M 1 1 E 1 1 S M 1 1 E 1 1 S M 1 1 E 1 1 Kommentarer 5 4 APRIL 2014 SIL I PRAKTIKEN AkzoNobel, Amin och EO-fabriker Amin och EO fabriker riskanalyseras med Hazop, pågår "Generella faror" i befintlig design. Möjliga säkerhetskritiska instrumentfunktioner identifieras. Riskbedömning görs parallellt med analysarbetet. Prioriteringsunderlag. Strävan att där så är möjligt även ha en lösning så att frågan kan avslutas. SIL-bestämning Matrismetod. Matrisen kalibrerad inom AkzoNobel. För bestämning av behovsfrekvens kompletters med ett LOPA liknande arbetssätt där anropsorsaker och barriärer/faktorer identifierades och vägdes samman. SRS-rapport sammanställs parallellt i analysarbetet 6 4 APRIL 2014 SIL I PRAKTIKEN

47 4 Erfarenheter från arbete tillsammans med några kunder 4 april 2014 SIL i praktiken Allmän reflektion Det finns företag som vill arbeta med SIL utan att ha tagit fram Toleranskriterium. "Ta det ni brukar" 7 4 APRIL 2014 SIL I PRAKTIKEN

48 SIL i Praktiken - Riskbedömning Kontrollorganet har ordet En historisk tillbakablick

49 På slutet av 1900-talet Instrumenterade säkerhetssystem var nästan förbjudet.. AFS 1987:17 - ca 1990 Övervakning av pannanläggningar Teknisk kravspecifikation för katastrofskydd SRS Brukaren var tvungen att söka dispens oss Arbetsmiljöverket 1991 Anvisning för icke Mekanisk Säkerhetsutrustning Vår lagstiftning har ändrats Från myndighetsstyrning Arbetsmiljölagen Föreskrifter Objektnormer Riskprovplats Ett svenskt system med tydliga krav Mot eget ansvar EU direktiv EN standarder Svenska förskriver Riskanalys Anmälda/Ackrediterade organ Mix av EU och svenska lagar

50 Gällande regelverk för tryckbärnade/trycksatta anordningar AFS 2002:1 AFS 2005:2 AFS 2005:3 MSBFS 2011:8 PED 2000/76/EG MD ATEX LVD EMC SVENSK STANDARD SS-EN Water-tube boiler and auxiliary Installations Part 7: Requirements for Equipment for the boiler SVENSK STANDARD SS-EN Eldningsutrustning för ugnar och pannor som eldas med fasta, flytande eller gasformiga bränslen Del 1: Val och användning 5 27 november Grundläggande krav enligt AFS 1999:4 (PED)Bilaga 1 Säkerhetsanordningar skall finnas när PS eller TS kan överskridas (nivå) De skall vara lämpliga för aktuellt objekt och dess avsedda användning Behov av underhåll och provning beaktat Oberoende av andra funktioner (separation) Lämpliga konstruktionsprinciper: - felsäkerhet - redundans - diversifiering - självövervakning

51 Varför är SIL tillämpligt för tryckbärande anordningar AFS 1999:4 (PED) Harmoniserade standarder SS-EN 673, 764, 50156, m.fl. EN EN Slutsats Vid nytillverkning av säkerhetssystem är EN 61508/61511 att anses som BEST PRAXIS Från bedömning till vetenskap Riskbedömning, resultatet beror på - Kalibrering av riskgrafen - Gruppens samansättning - Gruppens bedömningar Verifiering, resultatet beror på; - Statistik på komponenter - Testintervall, HFT, livsläng etc. - Inga bedömningar, fakta och matematik

52 Att tänka på vid tillämpning för tryckbärande anordningar Tillämpliga lagkrav måste alltid vara uppfyllda AFS 1999:4, AFS 2005:3 AFS 2005:3 har krav på provningsintervall för respektive SIF, oftast ett eller två år. SIL-verifiering kan ge mycket längre provningsintervall. OBS: För avsteg från det intervall som krävs enligt föreskriften krävs en dispens! Kalibrering av riskanalysen måste utföras av den som ska tillämpa standarden. Det finns inga riktlinjer från svenska myndigheter om hur kalibrering ska var gjord. Det kan skilja på en SIL-nivå upp eller ner. Harmoniserad standard, har i vissa fall krav på konstruktionen som kan var högre än vad SIL erfordrar Riskanalys - SIL Riskanalysen utgör grunden i SIL-klassningen! - viktigt att den utförs korrekt - en felaktig riskanalys kan medföra ett bristfälligt säkerhetssystem Innan SIL-analysen påbörjas är det viktigt att identifiera vad som ska klassas: vilka säkerhetsfunktioner finns i anläggningen/systemet? är identifierade säkerhetsfunktioner tillräckliga, eller krävs flera? systemgränser Börja inte skissa på konstruktionslösningar innan riskanalysen har utförts!

53 Acceptabel risk Acceptabel risk innebär vilken kvarvarande risk som kan accepteras all risk kan inte elimineras De riskgrafer som finns i standarderna är bara exempel och måste kalibreras innan de kan användas Är upp till varje enskild verksamhet vilken nivå som ska betraktas som acceptabel - ska var dokumenterad och godkänd av fabriksledning! Dock kan AKO ha synpunkter på risknivå m.a.p personskador Riskgraf enligt IEC personsäkerhet ET = Ej Tolerabel BT = Begränsat Tolerabel T = Tolerabel W = anropsfrekvens C= konsekvens F = möjlighet att undgå fara P= personnärvaro Viktigt att sätta värden på dessa parametrar!

54 Att läsa ut acceptabel risk ur riskgraf 1. Välj lägsta konsekvensen som ger dödsfall (i exempelgrafen i standarden är detta C B ) Riskgrafen är uppbyggd så att diagonalerna representerar konstant risknivå. Skiljer en tiopotens mellan varje diagonal. SIL-klassningen ska följa denna princip Att läsa ut acceptabel risk ur riskgraf 2. Förutsätt att det inte finns någon möjlighet att undkomma vid en olycka (F B )

55 Att läsa ut acceptabel risk ur riskgraf 3. Förutsätt att det alltid (>10% av tiden) finns personer närvarande (P B ) Att läsa ut acceptabel risk ur riskgraf 4. Välj olycksfrekvens då säkerhetsfunktionen krävs och läs ut SIL-nivå FA och PA sänker risken med ca en tiopotens vardera

56 Att läsa ut acceptabel risk ur riskgraf 5. Beräkna högsta sannolikhet för dödsfall enligt de valda parametrarna. Exempel enligt exempelgraf i standard Enstaka dödsfall motsvaras av C B Ingen reduktion av sannolikheten med avseende på personnärvaro eller möjlighet att omkomma (F B, P B ) W 1 motsvaras av en gång på år (1 gång på 10 år högsta värdet) SIL 1 reducerar risken gånger (10 gånger ger högsta sannolikheten för olycka) Resultat: I exempelgrafen från standarden så är den acceptabla risken 1 dödsfall på 100 år. (1 dödsfall på 10 år reduceras 10 gånger med en SIL 1 SIF till 1 gång på 100 år)

57 Att läsa ut acceptabel risk ur riskgraf 5. Beräkna högsta sannolikhet för dödsfall enligt de valda parametrarna. Exempel på kalibrerad modell Enstaka dödsfall motsvaras av C C Ingen reduktion av sannolikheten med avseende på personnärvaro eller möjlighet att omkomma (F B, P B ) W 1 motsvaras av mer sällan än en gång på 100 år (1 gång på 100 år högsta värdet) SIL 2 reducerar risken gånger (100 gånger ger högsta sannolikheten för olycka) Resultat: I den kalibrerade exempelgrafen så är den acceptabla risken 1 dödsfall på år. (1 dödsfall på 100 år reduceras 100 gånger med en SIL 2 till 1 gång på år) Inspecta förordar denna kalibrering! Revisionsbesiktning enligt AFS 2005:3 När en väsentlig reparation eller ändring har utförs på trycksatt anordningar skall en revisionsbesiktning enligt AFS 2005:3, genomföras Skall uppfylla krav enligt AFS 1999:4, bilaga 1 (ej CE märkning och driftinstruktioner) Anmält organ ersätts av Ackrediterat Kontrollorgan Slutsats Vid ombyggnad av befintliga säkerhetssystem är EN 61508/61511 lika tillämplig som vid nytillverkning

58 Befintliga anläggningar AFS 2002:1 Användning av trycksatta anordningar - Omfattar alla trycksatta anordningar - Riskbedömning ska vara utförd och dokumenterad - Program för fortlöpande tillsyn ska finnas Fördjupning av riskbedömning kan vara att man gör en SIL klassning av befintliga skydd, för att fastställa vilka som är mest kritiska. Allmänt accepterad bedömning best praxis sker enligt SS-EN 61508, SS-EN Dock ska man inte SIL-verifiera befintliga säkerhetskretsar. För nya SIS sättas livslängden ofta till år, för många befintliga säkerhetsutrustningar har bäst före datum passerats Rutiner Vid upphandling ställ krav på att EN 61508/61511 tillämpas Kontrollera att kalliberingen av riskgrafen överensstämmer med ER kalibrering, var delaktig i riskbedömningar Ha klara rutiner hur säkerhetssystem konstrueras/kontrolleras - Riskbedömning -SRS - Verifiering - Validering - Dokumentation, testinstruktioner - Livslängd Det är ni som anläggningsägare som ska leva med systemet minst år

59 Slutligen LEDNINGEN har ansvaret för ARBETSMILJÖN Vid nytillverkning Rutiner hur säkerhetssystem konstrueras/kontrolleras Riskbedömning, SRS, Verifiering, Validering, Dokumentation, testinstruktioner, Livslängd För befintliga AFS 2002:1 (riskbegedömningar, fortlöpande tillsyn etc.) Ombyggdander reparationer AFS 2005:3 är uppfyllda, samma krav så nytillverkning

60 När måste instrumenterade säkerhetsutrustningar kontrolleras av tredje part? Kontroll av Anmält Organ eller Ackrediterat Organ kan erfordras om säkerhetsutrustningen skyddar den tryckbärande anordningen mot: tryck temperatur eller nivå. Klassningen avgör om det krävs kontroll av AO eller AKO eller inte. Vid Kategori I-IV, kontrollklass G+K och besiktningsklass A-C krävs kontroll AO eller AKO Det finns alltså ingen koppling mellan SIL och kravet på kontroll av Anmält Organ eller Ackrediterat Organ Ibland krävs tredjepartsgranskning av något som har SIL 0 och det finns exempel på SIL 3 som inte behöver granskas
