DLO STOCKHOLM TRAFIKVERKET UNDERLAG TILL LINJEBOK D1 LINJEBESKRIVNING

Transkript

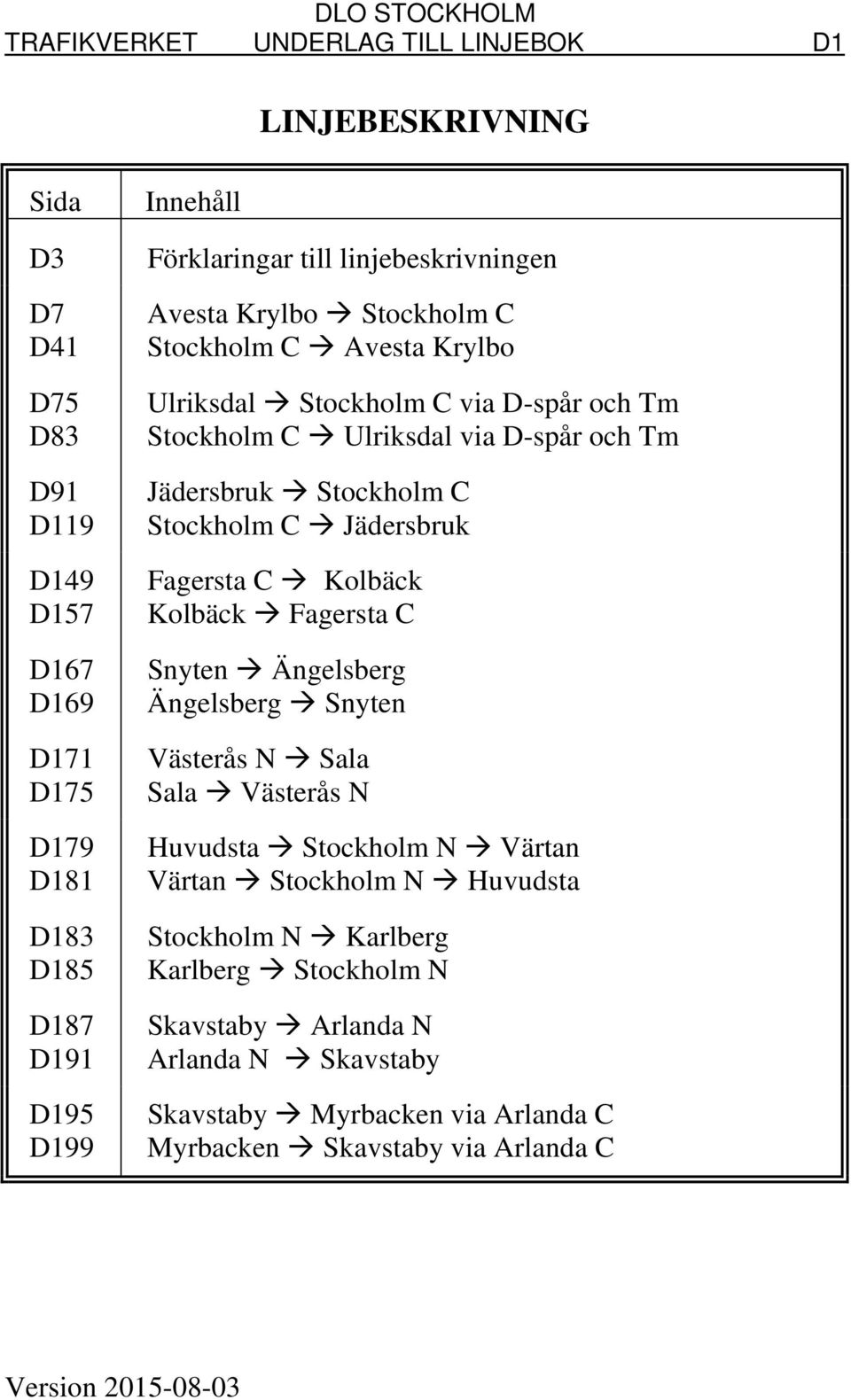

1 TRAFIKVERKET UNDERLAG TILL LINJEBOK D1 LINJEBESKRIVNING Sida D3 D7 D41 D75 D83 D91 D119 D149 D157 D167 D169 D171 D175 D179 D181 D183 D185 D187 D191 D195 D199 Innehåll Förklaringar till linjebeskrivningen Avesta Krylbo Stockholm C Stockholm C Avesta Krylbo Ulriksdal Stockholm C via D-spår och Tm Stockholm C Ulriksdal via D-spår och Tm Jädersbruk Stockholm C Stockholm C Jädersbruk Fagersta C Kolbäck Kolbäck Fagersta C Snyten Ängelsberg Ängelsberg Snyten Västerås N Sala Sala Västerås N Huvudsta Stockholm N Värtan Värtan Stockholm N Huvudsta Stockholm N Karlberg Karlberg Stockholm N Skavstaby Arlanda N Arlanda N Skavstaby Skavstaby Myrbacken via Arlanda C Myrbacken Skavstaby via Arlanda C Version

2 D2 UNDERLAG TILL LINJEBOK TRAFIKVERKET Sida D203 D233 D257 D261 D265 D277 D289 D299 D309 D319 Innehåll Stockholm C Katrineholm C Katrineholm C Stockholm C Årstaberg Älvsjö via Älvsjö godsbangård Älvsjö Årstaberg via Älvsjö godsbangård Älvsjö Nynäshamn Nynäshman Älvsjö Flemingsberg Södertälje syd övre via Södertälje hamn Södertälje syd övre Flemingsberg via Södertälje hamn Södertälje centrum Järna Järna Södertälje centrum

3 TRAFIKVERKET UNDERLAG TILL LINJEBOK D3 FÖRKLARINGAR TILL LINJEBESKRIVNINGEN UNDERRUBRIK För sträcka i system H står gränsdriftplatser inom parentes. OBS: Begreppen: enkelspår, dubbelspår och flerspår gäller inte på driftplats. STH I denna kolumn anges den högsta hastighet som kan förekomma på aktuell del av sträcka. För driftplatser avser hastighetsuppgiften därför alltid normalhuvudspåret. På dubbelspårig sträcka delas kolumnen i två spalter där hastigheten är olika för de båda spåren. Som rubrik för respektive spalt anges: U = Uppspår på linjen, övergår på driftplats att bli N = Nedspår på linjen, övergår på driftplats att bli På flerspårssträcka är kolumnen alltid uppdelad i en spalt för respektive kolumn. Där används följande spaltrubriker: 1U = Första uppspåret på linjen, övergår på driftplats att bli 2U = Andra uppspåret på linjen, övergår på driftplats att bli 2N = Andra nedspåret på linjen, övergår på driftplats att bli 1N = Första nedspåret på linjen, övergår på driftplats att bli Hastighetsuppgift sätts ut då hastighet ändras, överst på ny sida och efter underrubrik. På sträcka där procentuellt hastighetsöverskridande förekommer anges två hastigheter, t ex 160/200. Den lägre hastigheten, i fetstil, anger den hastighet som gäller då ATC tumhjul för procentuellt överskridande är inställt på värdet 0. Den högre hastigheten anger den högsta hastighet som kan förekomma för tåg med procentuellt hastighetsöverskridande. Version

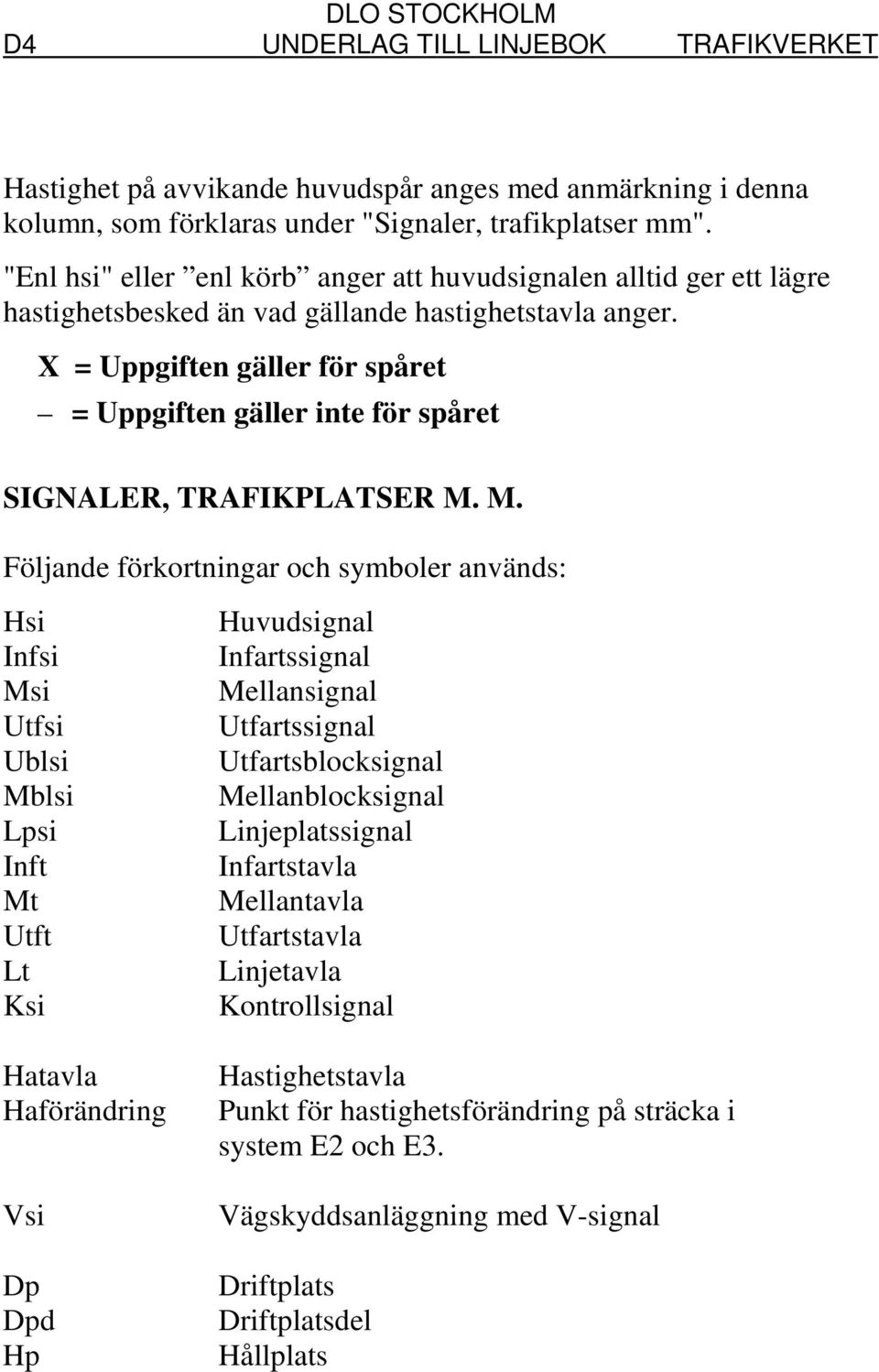

4 D4 UNDERLAG TILL LINJEBOK TRAFIKVERKET Hastighet på avvikande huvudspår anges med anmärkning i denna kolumn, som förklaras under "Signaler, trafikplatser mm". "Enl hsi" eller enl körb anger att huvudsignalen alltid ger ett lägre hastighetsbesked än vad gällande hastighetstavla anger. X = Uppgiften gäller för spåret = Uppgiften gäller inte för spåret SIGNALER, TRAFIKPLATSER M. M. Följande förkortningar och symboler används: Hsi Huvudsignal Infsi Infartssignal Msi Mellansignal Utfsi Utfartssignal Ublsi Utfartsblocksignal Mblsi Mellanblocksignal Lpsi Linjeplatssignal Inft Infartstavla Mt Mellantavla Utft Utfartstavla Lt Linjetavla Ksi Kontrollsignal Hatavla Haförändring Vsi Dp Dpd Hp Hastighetstavla Punkt för hastighetsförändring på sträcka i system E2 och E3. Vägskyddsanläggning med V-signal Driftplats Driftplatsdel Hållplats

5 TRAFIKVERKET UNDERLAG TILL LINJEBOK D5 Lp Hst Hsp Ssp Sp (ATC) (ETCS) Linjeplats Hållställe Huvudspår Sidospår Spår Vägskyddsanläggningen är ATC-övervakad Vägskyddsanläggningen (system E3) är övervakad av tågskyddssystemet * Asterisk efter trafikplatsnamnet innebär att mer information som berör trafikplatsen (t.ex. instruktioner, parkeringsspår) finns i Kap E. < > Anger spårbeteckning, t.ex. spår 1: <1>, spår 2 4: <2-4>, spår U: <U>, spår N1 <N1>, uppspår: <upp>. På driftplats vid dubbelspårig sträcka kan normalhuvudspåret anges särskilt med U respektive N t.ex. om spår 2 är normalhuvudspår på nedspårssidan: <2> = N. Flera huvudsignaler etc. på samma position anges i ordning från vänster till höger. Samtliga trafikplatser står med fet stil, driftplats och driftplatsdel är dessutom understruken. För att lätt kunna skilja linjeavsnitt från driftplatser är strecket mellan kolumn Sth och Signaler.. extra tjockt vid driftplatser. För driftplatser utan mellanliggande linje är det tjocka strecket växelvis på vänster respektive höger sida om strecket mellan kolumn Sth och Signaler... Område utan tågskyddssystem, markutrustning ATC eller ETCS, markeras med ett extra tjockt streck i högermarginalen. Version

6 D6 UNDERLAG TILL LINJEBOK TRAFIKVERKET Hatavla som innebär sänkning av hastigheten under 80 km/h har en motivering till nedsättningen. Det kan även förekomma vid högre hastigheter om skäl föreligger. Parkeringsspår anges enligt JTF och Transportstyrelsens föreskrifter i avdelning E, efter hänvisning med asterisk (*) efter trafikplatsnamnet.
