1 Hobbex Electric Kickbikes.

ASSEMBLY Hobbex Kickbikes kan monteras Ihop på

Det enda som behövs är en 3mm insexnyckel Lossa på

handtaget Igenom gasen, LCDn och hålet på styret.

Skruva åt och säkra skruvarna på LCDn och Gasen.

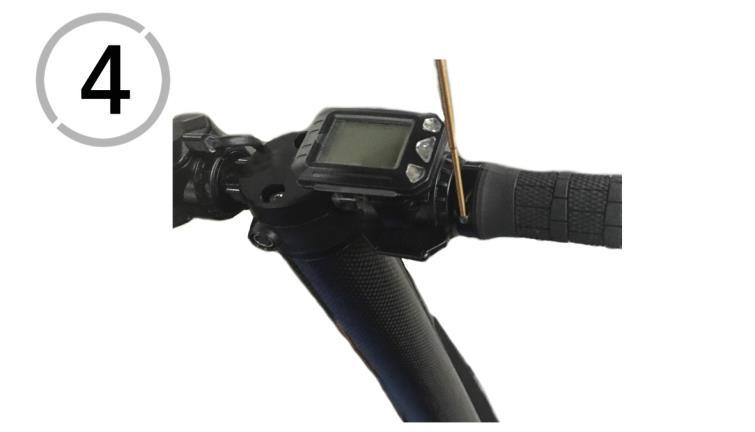

2 ASSEMBLY Hobbex Kickbikes kan monteras Ihop på under fem minuter. Det enda som behövs är en 3mm insexnyckel Lossa på de två skruvarna på toppen av styret Skut in handtaget Igenom gasen, LCDn och hålet på styret. and LCD. Skruva åt och säkra skruvarna på LCDn och Gasen. Fäst och skruva åt skruvarna för handtaget på styret. Se till att alla skruvar sitter åt och att det inte glappar för mycket någonstans Klart! Du kan nu starta din Hobbex Kickbike genom att trycka och hålla in mittenknappen på LCDn.

FOLDING Din Hobbex Kickbike kan vikas ihop på

INTE PÅ STYRET NÄR DU FÄLLER NED UTAN SE TILL

3 FOLDING Din Hobbex Kickbike kan vikas ihop på ett par sekunder genom att enkelt fälla ned spaken vid fotstöden. Fäll ned för att vika ned Kickbike *(SVÄNG INTE PÅ STYRET NÄR DU FÄLLER NED UTAN SE TILL ATT HÅLLA DET RAKT.) Fäll försiktigt ned styret tills det klickar I bottenläget..

UNFOLDING Du kan snabbt fälla upp kickbiken igen genom att

fotstödet tills du hör att låset klickar i.

4 UNFOLDING Du kan snabbt fälla upp kickbiken igen genom att trycka in låspinnen och fälla ut fotstödet igen. Håll Kickbiken upprätt. Tryck in spaken med din fot och fäll försiktigt ned fotstödet tills du hör att låset klickar i. *Försök aldrig fälla ut Kickbiken utan att trycka in spaken. ALTERNATIVE METHOD: 1. Tryck in spaken med handen. 2. Fäll ned fotstödet.

5 LCD DISPLAY BATTERY/BATTERI Visar batterinivån och när den behöver laddas upp igen. Fulladdat batteri (100%) visar 6 streck. Tänk på att försöka ladda upp din Kickbike innan den laddas ut helt för att batteriet inte ska ta skada samt att motorn vid låg batterinivå tappar effekt. GEAR/VÄXEL Det finns tre olika hastighetslägen som visas genom en 1a, 2a eller 3a. Dessa kan skiftas mellan genom att trycka på Speed+ för att växla upp och Speed- för att växla ned. Läge 1: Långsam, Läge 2: Medium, Läge 3: Snabbast DISTANCE/STRÄCKA Vid distance visas hur långt din Kickbike har åkt, det kan även visas annan information här som du kan välja med inställningar på nästa sida. SPEED/HASTIGHET Detta är en hastighetsmätare som visar vilken hastighet du färdas i för stunden i KM/H. FAULTY DISPLAY/VARNINGSTECKEN Om det skulle dyka upp några fel på din kickbike visas det med följande ikoner på LCDn. Betyder en dålig broms Betyder motorproblem Betyder dåligt gas Betyder elektronikfel

6 OPERATION ON/OFF Knapp: Visa display inställningar och stänga av och sätta på och stänga av. Håll ned ON/OFF knappen i 2 sekunder för att sätta på eller stänga av. Hålla ned ON/OFF knappen i 0,5 sekunder för att få fram de olika inställningarna. DIS: Sträckan som färdats sedan start. Kan återställas genom att hålla ned (SPEED+) knappen. ODO: Totala sträckan som Kickbiken har färdats, detta kan inte återställas. VOL: Visar batteriets spänningsnivå RPM: Visar hur fort motorn snurrar TIME: Visar hur länge Kickbiken har varit på. Skräddarsy Inställningar Håll ned både (SPEED+) och (SPEED-) knapparna samtidigt för att ta fram menyn för att skräddarsy. Här kan du bestämma tryckpunkt, hjuldiameter och varvmätare Dessa inställningar bör inte röras om du inte är säker på vad du gör. Tryck ned ON/OFF knappen i 0.5 sekunder för att hoppa mellan inställningar och använd (SPEED+) eller (SPEED-) för att ändra. När du är klar med justeringarna håll ned både (SPEED+) och (SPEED-) knapparna för att spara parametrar för mätaren ZA011: PO (21.5) P1 (08) P2 (09) P3 (001) P4 (0).
