1 INSTRUKTIONSBOK LCD-display till EvoBike

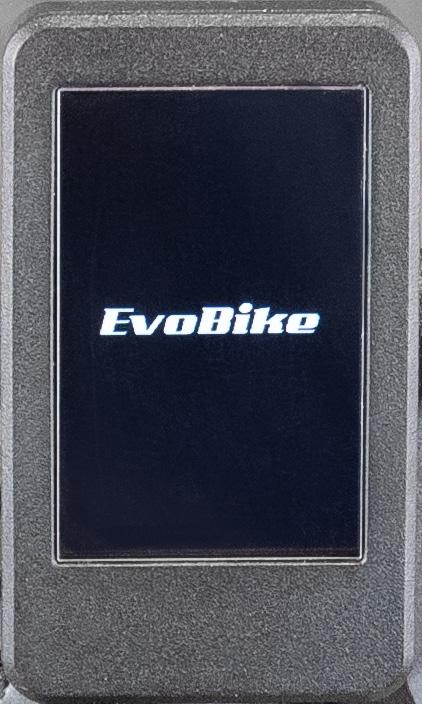

3 Specifikationer Displaytyp: LCD IPS Storlek: 2,2 IP-klassning: IP65 Drifttemperatur: Mellan -20 C och +70 C Förvaringstemperatur: Mellan -30 C och +80 C Certifierad enligt CE och ROHS. Innehåll Displayinställningar Sida Starta och stäng av displayen 1.2 Välj nivå för motorassistans 1.3 Visningslägen på displayen 1.4 Ljusinställningar 1.5 Walk mode - Promenadläge Inställningsmenyer Sida System 2.2 Ljusstyrka 2.3 Automatisk avstängning 2.4 Level H - Högläge för 500W-cykel 2.5 Avancerade inställningar 2.6 Lösenkod för display Felkoder - Guide Sida 7

displayen*. Displayen stänger av sig automatiskt efter 0-9 minuters inaktivitet. Detta ställer man in efter önskemål.

2 Välj nivå för motorassistans Tryck på PLUS/MINUS-knappen för att ändra motorns assistansstyrka.

4 Displayinställningar 1.1 Starta och stäng av displayen Tryck in och håll ner POWER-knappen i 1-2 sekunder för att starta eller stänga av displayen*. Displayen stänger av sig automatiskt efter 0-9 minuters inaktivitet. Detta ställer man in efter önskemål. *Om du har valt en lösenkod för displayen behöver du mata in den för att displayen ska starta. Se punkt Välj nivå för motorassistans Tryck på PLUS/MINUS-knappen för att ändra motorns assistansstyrka. Skalan går från 0-5, där 0 är neutral/ingen assistans och 5 är högsta assistansläge. 1.3 Visningslägen på displayen Med en snabb knapptryckning på POWER-knappen ändras vad som visas på displayen, till exempel motoreffekt, hastighet eller distans. 2

När batterispänningen är så pass låg att motorn inte längre kan drivas så fungerar displayen en stund till, så att man kan ha lyset på. *OBSERVERA!

5 Med en snabb knapptryckning på M -knappen så ändrar man distansläge. Välj mellan Trip -> ODO -> Time -> Power. 1.4 Ljusinställningar Tryck in och håll ner PLUS-knappen i 1 sekund för att tända eller släcka lampan på cykeln*. När batterispänningen är så pass låg att motorn inte längre kan drivas så fungerar displayen en stund till, så att man kan ha lyset på. *OBSERVERA! Dessa ljusinställningar gäller endast cykelmodeller vars belysning drivs av elcykelns batteri. Vissa modeller har separata batterier som sitter i lamporna. 1.5 Walk mode - Promenadläge Tryck in och håll ned MINUS-knappen i 2 sekunder för att starta cykelns walk mode/promenadläge. Släpp knappen för att gå ur läget. Displayen måste startas innan det går att använda detta läge. 3

Klicka på POWER-knappen för att välja vilken inställning du vill ändra i, och klicka på PLUS/MINUS-knappen för att ändra ett värde.

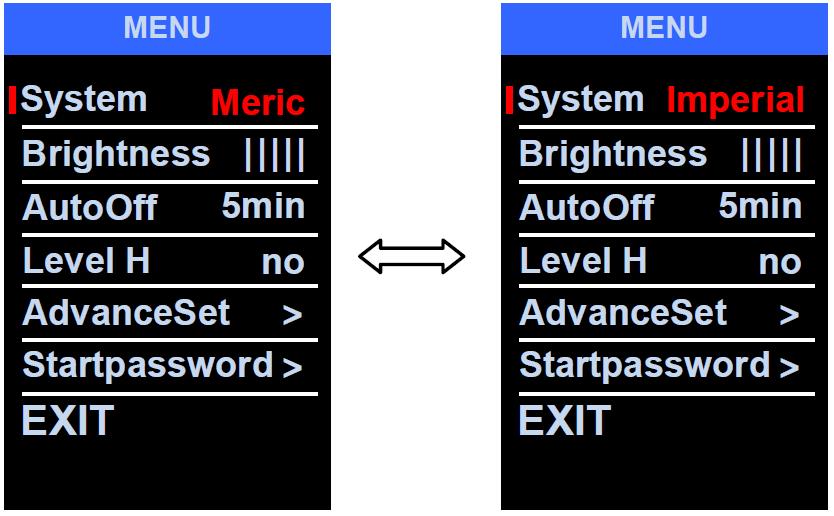

6 Inställningsmenyer Dubbelklicka på POWER-knappen för att komma till displayens inställningsmeny. Klicka på PLUS/MINUS-knappen för att bläddra bland inställningarna. Klicka på POWER-knappen för att välja vilken inställning du vill ändra i, och klicka på PLUS/MINUS-knappen för att ändra ett värde. Klicka på POWER-knappen igen när du är klar med inställningen. Dubbelklicka på POWER-knappen för att gå ur inställningsmenyn. Menyer 2.1 System Klicka på PLUS/MINUS-knappen för att byta mellan svenska eller brittiska måttenheter (km/miles). 2.2 Ljusstyrka Det finns 5 steg för displayens ljusstyrka. Ändra genom att klicka på PLUS/ MINUS-knappen. 4

2.3 Automatisk avstängning Klicka på PLUS/MINUS-knappen för att ändra hur lång tid det ska ta för

4 Level H - Högläge för 500W-cykel Klicka på PLUS/MINUS-knappen för att välja yes eller no för att

Ett H visas på displayen när du har valt högläge. *OBSERVERA!

7 2.3 Automatisk avstängning Klicka på PLUS/MINUS-knappen för att ändra hur lång tid det ska ta för displayen att automatiskt stänga av sig vid inaktivitet. Välj mellan 0-9 minuter. 2.4 Level H - Högläge för 500W-cykel Klicka på PLUS/MINUS-knappen för att välja yes eller no för att sätta cykeln i högläge*. I högläget driver motorn i upp till 40 km/h istället för de vanliga 25 km/h. Ett H visas på displayen när du har valt högläge. *OBSERVERA! Gäller endast cyklar med 500W motorstyrka. 2.5 Avancerade inställningar Dessa inställningar får endast konfigureras av behörig verkstad. Denna meny är skyddad av kod. 5

Standardkoden som du behöver mata in för att kunna välja en personlig

8 2.6 Lösenkod för display Tryck på POWER-knappen för att komma in i menyn för att välja lösenkod till displayen. Standardkoden som du behöver mata in för att kunna välja en personlig kod är När du har valt din egen lösenkod behöver du mata in den när du startar displayen. 6

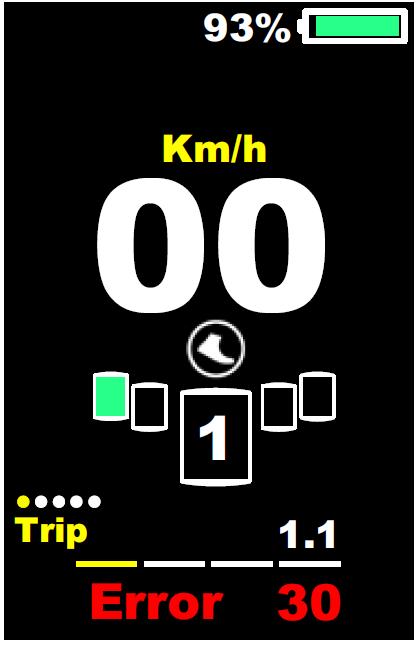

Felkoder - Guide Om ett fel har uppstått någonstans i cykelns elektronik visas en felkod längst ner på displayen. Det står då Error följt av en kod mellan 04H-30H.

9 Felkoder - Guide Om ett fel har uppstått någonstans i cykelns elektronik visas en felkod längst ner på displayen. Det står då Error följt av en kod mellan 04H-30H. Felkod Error 04H Error 05H Error 06H Error 07H Error 08H Error 09H Error 10H Error 11H Error 12H Error 13H Error 14H Error 15H Error 21H Error 22H Error 23H Error 24H Error 25H Error 26H Error 30H Felbeskrivning Gasreglage är i fel position* Gasreglage felar* Spänningen är för låg Spänningen är för hög Motorns hallsensor felar Fasfel i motorn Elektronikboxen är överhettad Motorn är överhettad Strömsensor felar Batteriets temperatursensor felar Motorns temperatursensor felar Elektronikboxens temperatursensor felar Hastighetssensorn felar BMS-kommunikationsfel Framlampa felar Framlampans sensor felar Torque-sensor felar (rörelse) Torque-sensor felar (hastighet) Kommunikationsfel *Gäller endast cykelmodeller med gasreglage. 7
